AEG ESF66041 User Manual
istruzioni per l’uso
Lavastoviglie
ESF 66041
2 electrolux
Electrolux. Thinking of you.
Per conoscere meglio il nostro modo di pensare, visitate il sito
www.electrolux.com
Indice
Informazioni per la sicurezza 2
Descrizione del prodotto 4
Pannello dei comandi 5
Primo utilizzo 6
Regolazione del decalcificatore dell’acqua
Uso del sale per lavastoviglie 7
Uso del brillantante 8
Utilizzo quotidiano 9

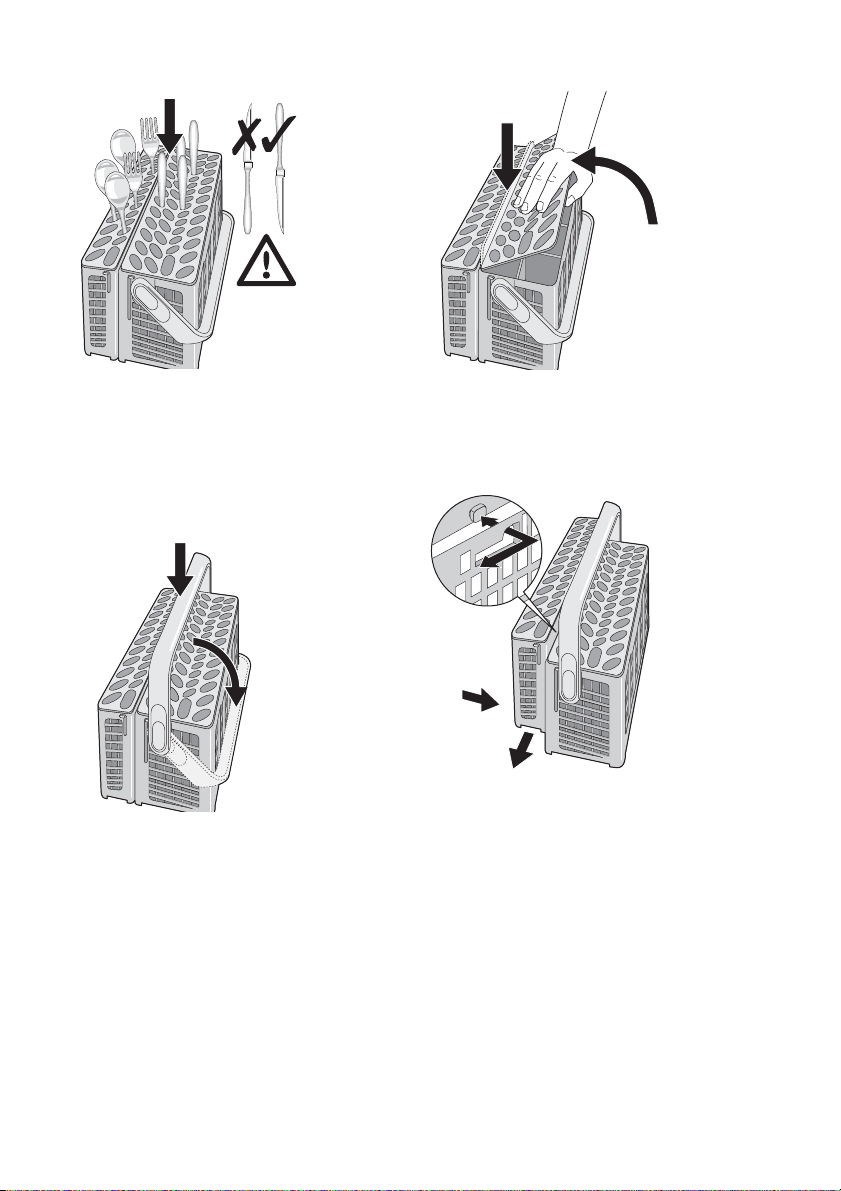

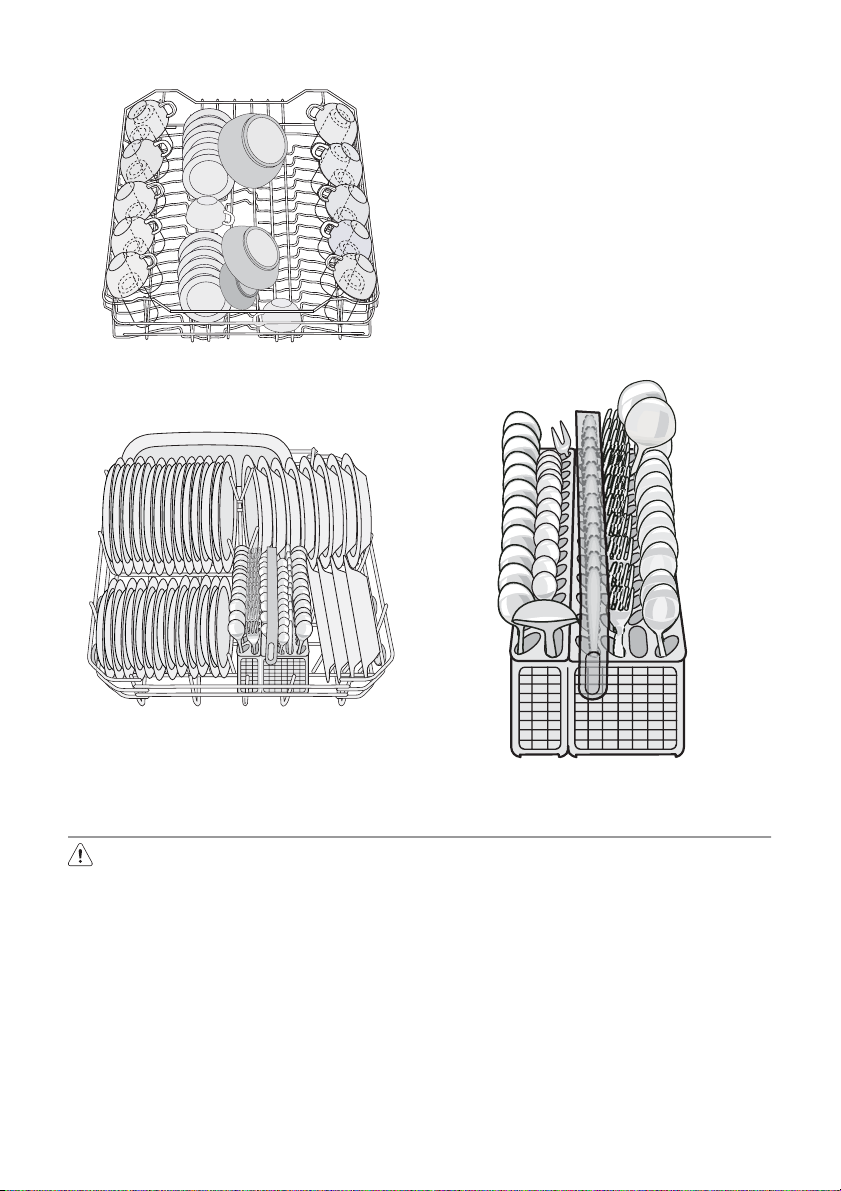

Sistemazione di posate e stoviglie 10
Uso del detersivo 13
Funzione MULTITAB 14
Selezione e avvio di un programma di
lavaggio 15
Con riserva di modifiche
Svuotamento della lavastoviglie 16
Programmi di lavaggio 16
Pulizia e cura 17
Cosa fare se… 18
Dati tecnici 20
Suggerimenti per gli istituti di prova
6
Installazione 21
Collegamento dell’acqua 23
Collegamento elettrico 25
Considerazioni ambientali 25
Informazioni per la sicurezza
Per garantire un impiego corretto e sicuro dell'apparecchiatura, prima dell'installazione e del primo utilizzo leggere
con attenzione il libretto istruzioni, inclusi
i suggerimenti e le avvertenze. Per evitare errori e incidenti, è importante garantire che tutte le persone che utilizzano
l'apparecchiatura ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e allegarle all'apparecchiatura in caso di trasporto o di vendita, in modo che chiunque lo utilizzi sia correttamente informato sul suo utilizzo e sulle precauzioni di
sicurezza.
Uso corretto
• Questa lavastoviglie è destinata al lavaggio
degli utensili da cucina idonei al lavaggio a
macchina.
• Non introdurre solventi nella lavastoviglie.
Queste sostanze potrebbero causare
un'esplosione.
• Coltelli e altri oggetti appuntiti devono essere collocati nel cestello per posate con
le punte rivolte verso il basso oppure ap-
poggiati in posizione orizzontale sul cesto
superiore.
• Usare solo prodotti (detersivi, sale e brillantante) idonei per lavastoviglie.
• Non aprire la porta della lavastoviglie con
l'apparecchiatura in funzione: potrebbe
fuoriuscire vapore molto caldo.
• Non togliere gli utensili dalla lavastoviglie
prima della fine del ciclo completo.
• Dopo l'uso, scollegare l'apparecchiatura
dalla rete elettrica e chiudere il collegamento alla rete idrica.
• Gli interventi di assistenza sul prodotto devono essere eseguiti esclusivamente da
tecnici autorizzati e utilizzando solo componenti di ricambio originali.
• In nessun caso l'utente deve cercare di riparare la lavastoviglie personalmente. Una
riparazione effettuata da persone non
competenti potrebbe causare danni o
compromettere seriamente il funzionamento dell'apparecchio. Contattare il centro di assistenza tecnica autorizzato. Richiedere sempre pezzi di ricambio originali.
20
electrolux 3
Sicurezza generale
• I detersivi per lavastoviglie possono causare ustioni chimiche a occhi, bocca e gola. Le conseguenze possono essere fatali!
Osservare le misure di sicurezza indicate
dal produttore del detersivo.
• L'acqua contenuta nella lavastoviglie non
è potabile. Potrebbe contenere residui di
detersivo.
• Aprire la porta della lavastoviglie solo
quando occorre caricarla o scaricarla. Tenendo la porta chiusa, si eviteranno rischi
di inciampo e di conseguenti lesioni.
• Non sedersi o salire sulla porta aperta.
Per la sicurezza dei bambini
• L'apparecchiatura è progettata per essere
utilizzata da persone adulte. Non lasciare
che i bambini utilizzino da soli la lavastoviglie.
• Tenere i materiali di imballaggio al di fuori
della portata dei bambini. Vi è il rischio di
soffocamento.
• Conservare i detersivi in un luogo sicuro al
di fuori della portata dei bambini.
• Tenere i bambini lontano dalla lavastoviglie
quando la porta è aperta.
Installazione
• Controllare che la lavastoviglie non presenti danni dovuti al trasporto. Se l'appa-
recchiatura è danneggiata, non collegarla.
In caso di danno alla lavastoviglie, rivolgersi al rivenditore.
• Prima dell'uso, rimuovere tutti i materiali di
imballaggio.
• Tutti gli interventi elettrici e idraulici richiesti
per l'installazione dell'apparecchiatura devono essere eseguiti da un tecnico qualificato e competente.
• Per motivi di sicurezza, non alterare o modificare l'apparecchiatura in alcun modo.
• Non usare la lavastoviglie se il cavo elettrico o i tubi idraulici sono danneggiati; o se
il pannello dei comandi, il piano di lavoro o
il basamento presentano danni tali da consentire l'accesso a parti interne dell'apparecchiatura. Per evitare rischi, contattare il
centro di assistenza tecnica autorizzato.
• Non forare le pareti laterali della lavastoviglie, per evitare di danneggiare i componenti idraulici ed elettrici.
Avvertenza Per i collegamenti elettrici e
idraulici, seguire attentamente le
istruzioni dei paragrafi corrispondenti.
4 electrolux
Descrizione del prodotto
1 Cesto superiore
2 Selettore durezza dell'acqua
3 Contenitore del sale
4 Contenitore detersivo
5 Contenitore brillantante
6 Targhetta matricola
7 Filtri
8 Mulinello inferiore
9 Mulinello superiore
10 Piano di lavoro
Pannello dei comandi
electrolux 5
1 Tasto On/Off
2 Tasti Selezione programmi
3 Tasto Ritarda Avvio (Delay )
4 Spie
5 Visore digitale
6 Tasti funzione
Spie
Programma in corso Si accende all'avvio del programma di lavaggio e rimane accesa
Fine programma Si accende quando il programma di lavaggio è terminato.
Multitab Indica l'attivazione/disattivazione della funzione Multitab, Vedere
Sale Si accende quando manca il sale rigenerante nel decalcificatore
Brillantante Si accende quando manca il brillantante nell'apposito contenito-
1) Le spie del sale e del brillantante non sono mai accese quando è in corso il programma di lavaggio
anche se è richiesto il riempimento.
per tutta la sua durata,
si spegne quando il programma di lavaggio è terminato.
"Funzione Multitab".
dell'acqua. Può rimanere accesa per diverse ore dopo il riempimento in base al tipo di sale utilizzato.
1)
re.
1)
6 electrolux
Il visore digitale indica:
• il livello di durezza sul quale è impostato il decalcificatore dell'acqua,
• il tempo approssimativo residuo del
programma in esecuzione,
• l'attivazione/disattivazione dell'erogazione del brillantante (SOLO con la
funzione MULTITAB attiva),
• la fine del programma di lavaggio (nel
visore digitale appare zero),
• il conto alla rovescia del ritarda avvio,
• i codici di intervento allarme (malfunzionamento della lavastoviglie).
Tasto RITARDA AVVIO
Questo tasto permette di posticipare l'inizio
del programma di lavaggio da 1 a 19 ore.
Vedere il capitolo "Selezione e avvio di un
programma di lavaggio" per l'impostazione
di questa opzione.
Tasti funzione (A, B, C, D e E)
Questi tasti permettono l'impostazione delle
seguenti funzioni:
• regolazione del decalcificatore dell'acqua,
• attivazione/disattivazione dell'erogazione
del brillantante (SOLO con la funzione
MULTITAB attiva).
• attivazione/disattivazione della funzione
MULTITAB
• cancellazione di un programma di lavaggio
o di un "ritarda avvio" in corso
Modalità impostazione
Premere il tasto On/Off, la spia On/Off si accende e se TUTTE le spie dei tasti programmi
sono spente la lavastoviglie si trova in modalità impostazione .
Tenere sempre presente che, quando si
eseguono operazioni quali:
– selezione di un programma di lavaggio
– impostazione del decalcificatore del-
l'acqua
– attivazione /disattivazione dell'eroga-
zione del brillantante
la lavastoviglie DEVE trovarsi in modalità
impostazione.
Se UNA SOLA spia dei tasti programmi è accesa, significa che è ancora impostato l'ultimo programma eseguito. In questo caso, per
ritornare alla modalità impostazione è necessario cancellare il programma.
Per cancellare un programma impostato
o un programma in corso
Tenere premuti contemporaneamente i due
tasti funzione (B e C) posti sopra la scritta
Cancel fino a quando tutte le spie dei tasti
programmi si spengono. Il programma è stato cancellato e la macchina è ora in modalità
impostazione.
Primo utilizzo
Prima di utilizzare la lavastoviglie per la prima
volta:
• Assicurarsi che le connessioni elettriche e
idrauliche siano conformi alle istruzioni di
installazione
• Rimuovere tutto il materiale di imballaggio
dall'interno dell'apparecchiatura
• Regolare il decalcificatore dell'acqua
• Versare 1 litro di acqua all'interno del contenitore del sale, quindi riempire con il sale
per lavastoviglie
• Riempire il contenitore del brillantante
Se si desidera utilizzare detersivi in
pastiglie multifunzione del tipo: ''3 in
1'', ''4 in 1'', ''5 in 1'' ecc., selezionare
la funzione Multitab. (Vedere ''Funzione Multitab'').
Regolazione del decalcificatore dell’acqua
La lavastoviglie è dotata di un decalcificatore
dell'acqua studiato per rimuovere dalla rete
idrica sali minerali che possono compromettere il buon funzionamento dell'apparecchiatura.
La durezza dell'acqua dipende dal contenuto
di questi sali. La durezza dell'acqua viene misurata in scale equivalenti, °dH, scala tedesca, °TH scala francese e in mmol/l (millimol
per litro, unità internazionale di durezza dell'acqua).
electrolux 7
Il decalcificatore deve essere regolato in base
alla durezza dell'acqua del proprio impianto.
Per informazioni sulla durezza dell'acqua nella propria zona è possibile rivolgersi all'ente
Il decalcificatore dell'acqua deve essere
regolato in due modi: manualmente, tramite il selettore di durezza dell'acqua, ed
elettronicamente.
erogatore locale.
Durezza dell'acqua
°dH °TH mmol/l manuale elettronica
51 - 70 91 - 125 9,1 - 12,5 2 livello 10 sì
43 - 50 76 - 90 7,6 - 9,0 2 livello 9 sì
37 - 42 65 - 75 6,5 - 7,5 2 livello 8 sì
29 - 36 51 - 64 5,1 - 6,4 2 livello 7 sì
23 - 28 40 - 50 4,0 - 5,0 2 livello 6 sì
19 - 22 33 - 39 3,3 - 3,9 2 livello 5 sì
15 - 18 26 - 32 2,6 - 3,2 1 livello 4 sì
11 - 14 19 - 25 1,9 - 2,5 1 livello 3 sì
4 - 10 7 - 18 0,7 - 1,8 1 livello 2 sì
< 4 < 7 < 0,7 1 livello 1 no
Impostazione manuale
L'impostazione di fabbrica è la posizione
2.
1. Aprire la porta della lavastoviglie.
2. Rimuovere il cesto inferiore dalla lavasto-
viglie.
3. Ruotare il selettore di durezza dell'acqua
nella posizione 1 o 2 (vedere tabella).
4. Riposizionare il cesto inferiore.
Regolazione dell'impostazione della
durezza dell'acqua
1. Premere il tasto On/Off. La lavastoviglie
deve trovarsi in modalità impostazione.
2. Tenere premuti contemporaneamente i
tasti B e C fino a quando le spie dei tasti
A, B e C iniziano a lampeggiare.
3. Premere il tasto A: le spie dei tasti B e C
si spengono, mentre la spia del tasto A
continua a lampeggiare. Il visore digitale
indica il livello impostato.
Esempi:
sul visore = livello 5
sul visore = livello 10
4. Per cambiare livello, premere il tasto A.
Ad ogni pressione del tasto, il livello cambia (per la selezione del nuovo livello, vedere tabella).
Esempi: se il livello corrente è 5, premendo il tasto A una volta, si seleziona il
livello 6. se il livello corrente è 10, premendo il tasto A una volta, si seleziona il
Impostazione elettronica
L'impostazione di fabbrica è il livello 5.
livello 1.
5. Per memorizzare l'operazione, spegnere
la lavastoviglie premendo il tasto On/Off.
Uso
del sa-
le
Uso del sale per lavastoviglie
Avvertenza
Usare soltanto sale specifico per lavastoviglie. Tutti gli altri tipi di sale non specifici per
lavastoviglie, in particolare il sale da cucina,
possono danneggiare il decalcificatore del-
l'acqua. Aggiungere il sale poco prima di iniziare uno dei programmi completi di lavaggio. In questo modo si impedisce che gli
eventuali versamenti di sale o di acqua salata
sul fondo della lavastoviglie possano danneggiare e causare corrosione.
8 electrolux
Per caricare il sale:
1. Aprire la porta, togliere il cesto inferiore e
svitare il tappo del contenitore del sale,
ruotandolo in senso antiorario.
2. Versare 1 litro di acqua nel contenitore
(necessario solo prima di mettere il
sale per la prima volta) .
3. Utilizzando l'imbuto in dotazione, versare
il sale fino a riempire il contenitore.
Uso del brillantante
Avvertenza Utilizzare solo prodotti
brillantanti specifici per lavastoviglie.
Non introdurre nel contenitore del brillantante altre sostanze (detergenti per
lavastoviglie, detersivi liquidi). Si rischierebbe di danneggiare l'apparecchiatura.
Il brillantante assicura un accurato risciacquo e un'asciugatura priva di macchie e residui.
Il brillantante viene erogato automaticamente durante l'ultimo risciacquo.
1. Aprire lo sportello del contenitore premendo il pulsante di rilascio (A).
4. Togliere eventuali tracce di sale sulla filettatura o sulla guarnizione.
5. Riavviatare il tappo in senso orario fino
allo scatto.
In seguito basta aggiungere periodicamente
il sale nel contenitore.
La fuoriuscita dell'acqua durante il riempimento del contenitore è normale e non
provoca alcun danno.
2. Versare il brillantante nel contenitore. Il livello massimo di riempimento è indicato
da "max".
Il contenitore contiene circa 110 ml di liquido sufficiente per circa 16 - 40 cicli di
lavaggio, a seconda dell'impostazione
del dosaggio.
3. Assicurarsi che il coperchio sia chiuso
dopo l'operazione di riempimento.
Rimuovere l'eventuale liquido fuoriuscito
con un panno assorbente per evitare la
formazione di schiuma.
In base ai risultati ottenuti, regolare la quantità di brillantante agendo sul selettore a 6
electrolux 9
posizioni (posizione 1 = dosaggio minimo,
posizione 6 = dosaggio massimo).
Il dosaggio è preimpostato dalla fabbrica al
livello 4.
Se dopo il lavaggio si osservano gocce d'acqua o tracce di calcare sulle stoviglie, aumentare la dose.
Ridurre la quantità se sulle stoviglie si notano
strisce biancastre e appiccicose o un leggero
velo bluastro su coltelli e bicchieri.
Utilizzo quotidiano
• Controllare il livello del sale o del brillan-
tante.
• Sistemare stoviglie e posate nella lavasto-
viglie.
• Aggiungere il detersivo.
• Selezionare un programma di lavaggio
idoneo alla tipologia di stoviglie e sporco.
• Avviare il programma di lavaggio.
Suggerimenti e consigli utili
Non lavare in lavastoviglie spugne, strofinacci
da cucina e altri oggetti che potrebbero assorbire acqua.
• Prima di sistemare le stoviglie, occorre:
– Rimuovere i residui di cibo.
– Ammorbidire le tracce di bruciato nei te-
gami
• Quando si sistemano stoviglie e posate,
osservare quanto segue:
– Stoviglie e posate non devono impedire
ai mulinelli di girare liberamente.
– Disporre i recipienti cavi (tazze, bicchieri,
padelle ecc.) con la parte vuota rivolta
verso il basso, in modo da evitare che
l'acqua rimanga all'interno dei contenitori o nella loro base.
– Stoviglie e posate non devono essere
poste le une dentro le altre né coprirsi a
vicenda.
– Onde evitare di rompere il vetro, i bic-
chieri non devono toccarsi.
– Disporre gli oggetti piccoli nel cestello
delle posate.
• Le stoviglie in plastica e i tegami in materiale antiaderente tendono a trattenere
maggiormente le gocce d'acqua; il loro
grado di asciugatura risulterà perciò inferiore a quello degli oggetti in ceramica e
acciaio.
• Gli oggetti leggeri (come i recipienti in plastica) devono essere caricati nel cesto superiore e disposti in modo da non potersi
muovere.
Loading...
