használati útmutató
Beépíthetõ elektromos sütõ
EOK66030
We were thinking of you when we made this product
electrolux 3
Üdvözöljük az Electrolux világában
Köszönjük, hogy ezt a kiváló minoségu terméket választotta az Electroluxtól, mely reményeink szerint sok örömet okoz majd Önnek. Az Electrolux célja, hogy minõségi termékek széles választékát kínálja, amely kényelmesebbé teszi az Ön életét. Az útmutató borítóján néhány példát is talál erre. Kérjük, szánjon rá néhány percet, és tanulmányozza át ezt az útmutatót, hogy élvezhesse az új készülék elõnyeit. Mi annyit ígérhetünk, hogy ez a készülék könnyû kezelhetõsége révén meg fogja könnyíteni mindennapjait. Sok szerencsét!
4 electrolux tartalomjegyzék
Tartalomjegyzék
Biztonsági tudnivalók |
5 |
A készülék leírása |
7 |
Az elsõ használat elõtt |
10 |
A sütõ használata |
12 |
Használat, táblázatok és tanácsok |
29 |
Tisztítás és gondozás |
51 |
Mit tegyünk, ha ...? |
56 |

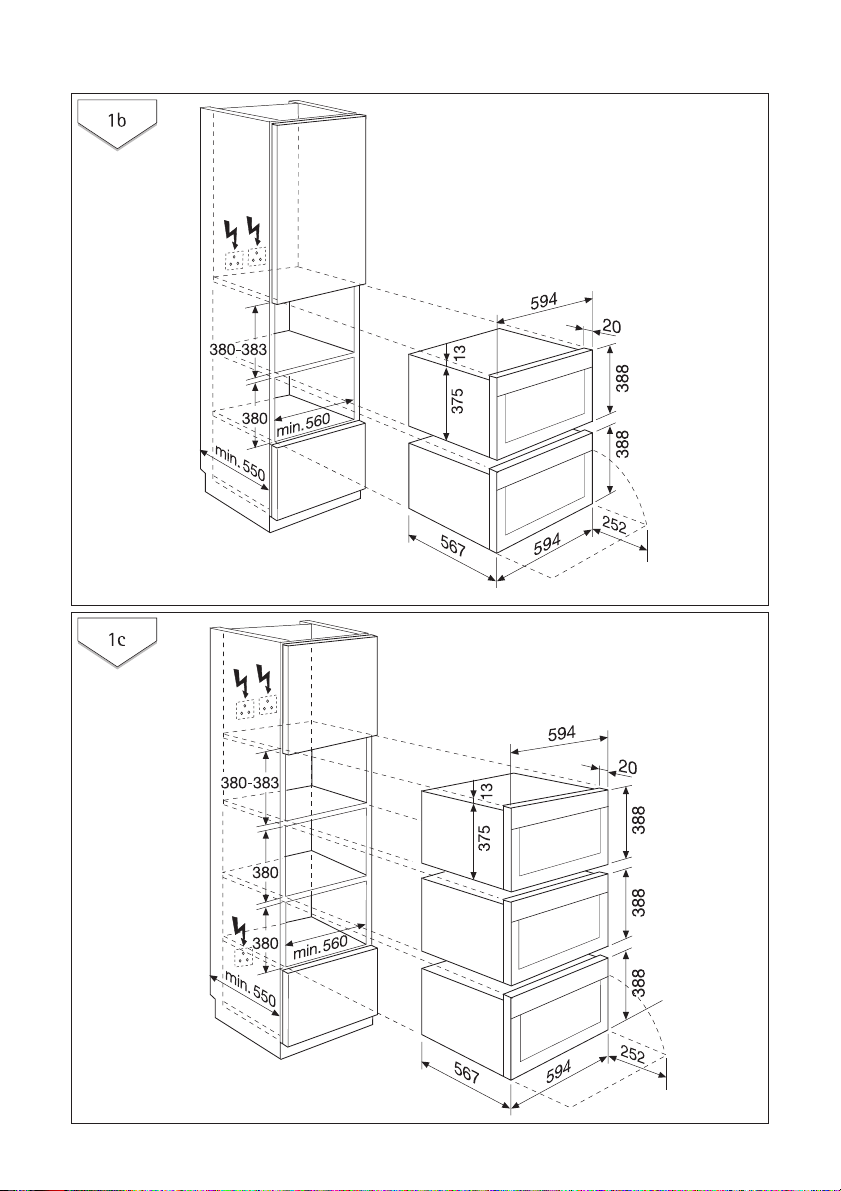

Szerelési útmutató |
57 |
Ártalmatlanítás |
61 |
Garancia/Vevõszolgálat |
62 |
Tárgymutató |
65 |
Szerviz |
66 |
A felhasználói kézikönyvben az alábbi szimbólumokat használjuk:
1Fontos információk, amelyek személyes biztonságát szolgálják, illetve információk arra vonatkozóan, hogyan elõzheti meg a készülék károsodását.
3 Általános információk és tanácsok
2 Környezetvédelmi információk
Biztonsági tudnivalók
5
A készülék az alábbi európai uniós irányelveknek felel meg:
–az egyes villamossági termékek biztonsági követelményeirõl és az azoknak való megfelelõség értékelésérõl szóló 79/1997.(XII.31.) IKIM rendelet a 73/23/EEC kisfeszültségi irányelv alapján,
–az elektromágneses összeférhet oségrol szóló 31/1999.(VI.11.) GMKHVM együttes rendelet a 89/336/ EEC EMC irányelv alapján,
–az egységes megfelelõségi jelölés használatáról szóló 208/ 1999.(XII.26.) Korm. rendelet a 93/ 68/EEC CE jelölésre vonatkozó irányelv alapján.
Villamos biztonság
•A készüléket csak egy arra feljogosított szakember csatlakoztathatja.
•Ha bármilyen hibát vagy sérülést észlel a készüléken: csavarja ki a biztosítékot ill. kapcsolja le a kismegszakítót.
•A készüléket csak szakember javíthatja! A szakszerûtlen javítás komoly veszélyt rejthet. Amennyiben a készüléket javítani kell, forduljon vevõszolgálatunkhoz vagy egy szaküzlethez.
Biztonság a gyermekek számára
•Ha a készülék üzemel, akkor soha ne engedje felügyelet nélkül a kisgyerekeket a készülék közelébe.
•Ez a készülék gyermekzárral van felszerelve.
biztonsági tudnivalók electrolux 5
Biztonság használat közben
•A készülék csak háztartásban történõ fõzésre, sütésre használható.
•Legyen óvatos, amikor a készülék közelében villamos készülékeket csatlakoztat. A csatlakozó vezetékek nem szorulhatnak be a forró sütõajtó alá.
•Figyelem! Égésveszély! Üzem közben a sütõ belseje felforrósodik.
•Ha alkoholtartalmú hozzávalókat is betesz a sütõbe, gyúlékony alkohol– levegõ keverék keletkezhet. Ilyen esetben óvatosan nyissa ki az ajtót. Eközben ne használjon tüzet, nyílt lángot vagy parazsat.
Akrilamiddal kapcsolatos tudnivalók A legújabb tudományos ismeretek alapján az élelmiszerek intenzív barnulása, különösen keményítõt tartalmazó termékek esetében az akrilamid által egészségügyi kockázatot hordoz. Ezért azt ajánljuk, hogy alacsony hõfokon süssön, és az ételeket ne pirítsa túl.
6 electrolux biztonsági tudnivalók
Így elõzheti meg a készülék sérülését
•Ne bélelje ki a sütõt alufóliával, és ne tegyen fazekat vagy hasonlót az aljára, mert az így létrejövõ hõtorlódás károsíthatja a sütõ zománcát.
•A sütõlapról lecsepegõ gyümölcslevek foltot hagynak, amelyet már nem lehet eltávolítani. A nagyon nedves süteményekhez használjon mély lapot.
•Ne terhelje a nyitott sütõajtót.
•Soha ne öntsön vizet közvetlenül a forró sütõbe. Ez mûködési károsíthatja a zománcréteget és elszínezõdést okozhat.
•Ha nagy erõ éri – mindenekelõtt az üvegtábla peremén –az üveg eltörhet.
•Ne tároljon éghetõ tárgyakat a sütõben. A sütõ bekapcsolásakor meggyulladhatnak.
•Ne tároljon nedves élelmiszert a sütõben. Kárt okozhat a zománcban.
•A hûtõventilátor kikapcsolása után ne tároljon fedetlen ételt a sütõben. A sütõtérben vagy az ajtó üvegén pára csapódhat le, amely a bútorra is rákerülhet.
A zománcbevonattal kapcsolatos tudnivalók
A sütõ zománcbevonatának elszínezõdése a használat során nem befolyásolja a készülék hagyományos, ill. szerzõdésben foglaltak szerinti alkalmazhatóságát Így a garanciateljesítési jog szempontjából nem minõsül hiányosságnak
a készülék leírása electrolux 7
A készülék leírása
Teljes nézet
Kezelõlap |
Világító oszlop |
Ajtófogantyú
Sütõajtó
Amennyiben nem választott funkciót és nem változtatott semmit rajta, a készülék 2 perc elteltével kikapcsol, a világító oszlop azonban megmarad. A világító oszlop kikapcsolásához a készüléket a gombbal kapcsolja be, majd újra ki.
8 electrolux a készülék leírása
Kezelõpanel
Sütõ / jelzések
Funkciógombok
sütõ
A sütõ kialakítása
Grillezõ fûtõszál
Polcok |
Sütõvilágítás |
Zsírszûrõ |
A sütõ hátsó falában lévõ fûtõtest
Ventilátor
Kivehetõ
vezetõrács
a készülék leírása electrolux 9
A sütõ tartozékai
Rostély
Edényekhez, sütõformákhoz, sültekhez és grillezett ételekhez.
Sütõlap
Kalácsokhoz és pogácsákhoz ajánljuk.
10 electrolux az elsõ használat elõtt
Az elsõ használat elõtt
Idõ beállítása és módosítása
A sütõ csak akkor mûködik, ha az óra be van állítva.
A villamos hálózatra történt csatlakoztatás vagy áramkimaradás után automatikusan a Idõ jele villog.
1.A beállított idõ módosításához
nyomja meg a Óra-funkciók gombot annyiszor, amíg a Idõ
jel el nem kezd villogni.
2.A vagy a gombbal állítsa be a pontos idõt.
A villogás kb. 5 másodperc múlva megszûnik, és az órán a beállított idõ látható.
A készülék üzemkész.
A pontos idõ csak akkor módosítható, ha gyermekzár nincs bekapcsolva, semmilyen idõzítési funkció (Rövid idõmérés , Idõartam
vagy Vége
) és semmilyen sütõfunkció nincs bekapcsolva.
az elsõ használat elõtt electrolux 11
Az elsõ tisztítás
A sütõt az elsõ használat elõtt meg kell tisztítani.
Figyelem! A tisztításhoz ne használjon éles tárgyakat és súroló tisztítószert! Megsérülhet a felület.
Fém elõlaphoz a kereskedelmi forgalomban kapható ápolószert használjon.
1.Nyissa ki a sütõ ajtaját.
A sütõ világítása be van kapcsolva.
2.Vegye ki, majd meleg mosogatószeres vízzel tisztítsa meg az összes tartozékot és a vezetõrácsot.
3.A sütõt szintén meleg mosogatószeres vízzel mossa ki, majd törölje szárazra.
4.A készülék elõlapját nedves kendõvel törölje át.
Így ismerheti meg készülékét
Kipróbáláshoz vagy bemutatáshoz az összes kezelési lépés teszt üzemmódban végrehajtható. A sütõ nem melegszik
Kapcsolja be a teszt funkciót
1.A Be/ki kapcsolóval kapcsolja ki a sütõt.
2. Tartsa nyomva egyszerre a sütési program és
gombját, amíg nem hallatszik egy jelzõhang, és a kijelzõn nem kezd el világítani a “d” betû
Kapcsolja ki a teszt funkciót
1.A Be/ki kapcsolóval kapcsolja ki a sütõt.
2.Tartsa nyomva egyszerre a sütési program und
gombját, amíg nem hallatszik egy jelzõhang, és a kijelzõn kialszik a “d” betû.
12 electrolux a sütõ használata
A sütõ használata
Elektronikus vezérlés
A kijelzõ
Hõmérséklet/idõ
Memória: P / teszt: d |
|
Órafunkciók/üzemidõ |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A sütõ funkciói |
Hõmérõjel |
||
|
|
|
|
Sütési programok
a sütõ használata electrolux 13
A kezelõlap
Sütési funkció kiválasztása |
|
|
Óra-funkciók |
||
|
gomb |
|
|||
Be/ki |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gyors fûtés |
|
gomb |
|
|
||
|
|
|
||||
|
Sütési programok |
|
|
Memória |
|
funkció |
|
Általános tudnivalók
•A készüléket elõször mindig a Be/ki kapcsolóval kapcsolja be.
•Ha a kiválasztott funkció ég, a sütõ melegíteni kezd illetve megkezdi a beállított idõ visszaszámolását.
•A kiválasztott hõmérséklet elérésekor megszólal egy jelzõhang.
•A sütõ világítása bekapcsol, amint elindul egy sütési funkció, vagy kinyitják a sütõ ajtaját.
A sütõ világítása nyitott ajtó és kikapcsolt készülék mellett 10 perc elteltével kikapcsol.
•A Be/ki kapcsolóval kapcsolja ki a sütõt.
14 electrolux a sütõ használata
Sütési funkció kiválasztása
1.A Be/ki kapcsolóval kapcsolja be a sütõt.
2.Nyomja meg a A sütõ funkciói gombot annyiszor, hogy a kívánt sütési funkció jelenjen meg a kijelzõn.
•A hõmérséklet-kijelzõn megjelenik a javasolt hõmérséklet.
•Amennyiben kb. 5 másodpercen belül nem módosítja a javasolt hõmérsékletet, a sütõ melegíteni kezd.
A sütõ hõmérsékletének módosítása
A hõmérséklet növeléséhez vagy csökkentéséhez nyomja meg a vagy gombot.
A beállítás 5 °C-os lépésekben történik.
Hõmérõjel
•A hõmérõjelen a lassan fölfelé kúszó hõmérõjel jelzi, mennyire meleg már a sütõ.
•A hõmérõjel egymás után felvillanó három része azt jelzi, hogy be van kapcsolva a gyors felfûtés.
Sütési funkció módosítása
A sütõ funkció módosításához nyomja meg annyiszor a A sütõ funkciói gombot, míg kijelzésre nem kerül a kívánt sütési funkció.
a sütõ használata electrolux 15
A sütõ kikapcsolása
A Be/ki kapcsolóval kapcsolja ki a sütõt.
Hûtõventilátor
A készülék felületének hûvösen tartása érdekében automatikusan bekapcsol egy ventilátor. Miután kikapcsolt a sütõ, a hûtõventilátor még tovább mûködik, hogy lehûtse a készüléket, majd magától kikapcsol.
16 electrolux a sütõ használata
Gyors fûtés
Az üres sütõ a sütési funkció kiválasztása után a Gyors fûtés kiegészítõ funkcióval viszonylag rövid idõ alatt elõfûthetõ.
Figyelem! Az ételt csak akkor tegye a sütõbe, ha a Gyors fûtés véget ért, és a sütõ a kívánt funkcióban üzemel.
1.Állítsa be a kívánt sütési funkciót (pl. Forró levego kör alakú futotesttel ) és indítsa el. Esetleg változtasson a hõmérsékleten.
2.Nyomja meg a Gyors fûtés gombot. A
jel ég.
Sütõfunkciók
Az alábbi sütõfunkciók közül választhat:
Az egymás után felvillanó három oszlop jelzi, hogy a Gyors fûtés be van kapcsolva.
A beállított hõmérséklet elérésekor kigyulladnak a fûtésjelzés oszlopai. Hangjelzés hallható. A jel kialszik. A sütõ most az elõre beállított sütési
funkcióban és hõmérsékleten süt tovább. Most már beteheti az ételt a sütõbe.
Sütési funkció |
Alkalmazás |
Fûtõelem/ |
|
ventilátor |
|||
|
|
||
|
|
|
|
Forró levego kör |
Húsok és tészták legfeljebb két |
A sütõ hátsó falában |
|
alakú futotesttel |
szinten történõ sütéséhez ajánljuk. |
lévõ fûtõtest, ventilátor |
|
Forró levegos |
Akkor használja, ha nagyobb |
Grill, ventilátor |
|
grillezés |
húsdarabokat vagy szárnyasokat egy |
|
|
|
szinten akar sütni. Ez a funkció a |
|
|
|
csõben sütésre és a hirtelen |
|
|
|
átsütésre is alkalmas. |
|
|
Grill |
Lapos élelmiszerek grillezéséhez és |
Grill |
|
|
pirítós készítéséhez ajánljuk. |
|
|
Kiolvasztás/ |
Fûszernövények, zöldség vagy |
A sütõ hátsó falában |
|
Aszalás |
gyümölcs kiolvasztásához és |
lévõ fûtõtest, ventilátor |
|
|
szárításához ajánljuk. |
|
|
Sütés alacsony |
Különösen puha és szaftos sültek |
A sütõ hátsó falában |
|
hõmérsékleten |
készítéséhez ajánljuk. |
lévõ fûtõtest, ventilátor |
|
|
|
|
A rostély és a sütõlap betétele
Túlhúzás elleni biztosítás, borulásbiztonság
A túlhúzás megakadályozására mindegyik betolható rész jobb és bal szélén lefelé nézõ, kis ív található. Ezeket az elemeket mindig úgy tegye be, hogy ez az ív a sütõtér hátsó részén legyen. Az ív a betolható elemek billenés elleni védelméhez is fontos.
Sütõlap behelyezése:
Tolja a sütõlapot a kiválasztott polc vezetõpálcái közé.
Rostély betétele:
Úgy tegye be a rostélyt, hogy mindkét lába lefelé nézzen.
Tolja a rostélyt a kiválasztott polc vezetõpálcái közé.
A rostély peremén körbefutó, magasított keret további védelmet nyújt az edény lecsúszása ellen.
a sütõ használata electrolux 17
18 electrolux a sütõ használata
A zsírszûrõ betétele / kivétele
A zsírszûrõt csak sütéshez használja, hogy a hátsó falon lévõ fûtõtestet megvédje a fröccsenõ zsírtól.
A zsírszûrõ betétele
Fogja meg a zsírszûrõ fogantyúját és mindkét tartót helyezze be felülrõl lefelé a sütõ hátsó falán lévõ nyílásba (a ventilátornyílásba).
A zsírszûrõ kivétele
Fogja meg a zsírszûrõ fogantyúját és fölfelé húzva akassza ki.
a sütõ használata electrolux 19
Kiegészítõ funkciók
Sütési programok
Ehhez a funkcióhoz használja a leírt recepteket.
Program kiválasztása
1.A Be/ki gombbal kapcsolja be a sütõt. Nyomja meg annyiszor a sütési
program gombját, míg a kijelzõn meg nem jelenik a kívánt program (P 1 - P12).
–A funkciókijelzõn megjelenik a hozzá tartozó sütési funkció jele.
–A kijelzõn megjelenik a sütés idõtartama és a Idõartam jel világít.
–Az idõtartam módosításához nyomja meg az Óra-funkciók
gombot, majd a |
vagy |
|
gombot. |
|
–Kb. 5 másodperc múlva a bekapcsol a sütõ.
2.Ha letelt az idõ, 2 percen át egy jelzõhang hallható. Az Idõartam jele villog.
A sütõ kikapcsol.
3.A jelzõhang bármelyik gomb megnyomásával leállítható.
Késleltetett indítás
A sütés késleltetve is elindítható (lásd
Vége idõzítési funkció).
Sütés idõ elõtti befejezése
A Be/ki gombbal kapcsolja ki a sütõt.
20 electrolux a sütõ használata
Memória funkció
A memória funkcióval egy olyan beállítás kerülhet elmentésre, melyet gyakran használ.
1.Állítsa be a sütési funkciót,
hõmérsékletet és adott esetben az óra Idõartam és/vagy Vége
funkcióit.
2.Tartsa lenyomva a memória funkció
gombját kb. 2 másodpercig, míg
nem szólal meg jelzõhang. A beállítást a sütõ elmentette.
Másik beállítás elmentéséhez, nyomja meg ismét a memória funkció gombját
kb. 2 másodpercigAz elõzõleg mentett beállítást a mostani beállítás felülírja.
A memória funkció indítása
1.A Be/ki gombbal kapcsolja be a sütõt.
2.A memória funkció gombjával hívja elõ az elmentett beállítást.
|
|
a sütõ használata electrolux 21 |
||||
Óra-funkciók |
|
|
|
|
|
|
|
Idõjelzés |
|
|
|
||
Idõ |
Idõtartam/vége/üzemidõ |
|
|
|||
Óra-funkciók |
|
|
|
|
Óra-funkciók |
|
|
|
|
|
Beállítógombok |
||
Rövid idõmérés |
|
|
|
|
|
|
Rövid idõ beállításához. A beállított idõ |
|
|
|
|
|
|
lejártával megszólal egy jelzõhang. |
Általános tudnivalók |
|
|
|||
Ennek semmi hatása nincs a sütõ |
|
|
||||
• Az idõzítési funkció kiválasztása után |
||||||
mûködésére. |
||||||
|
a hozzá tartozó funkciólámpa |
|||||
Idõartam |
|
|||||
|
kb. 5 másodpercig villog. Ez alatt az |
|||||
A sütõ üzembe helyezett idõtartamának |
|
idõ alatt a |
vagy |
gombbal a |
||
beállítására szolgál |
|
kívánt idõk beállíthatók vagy |
||||
Vége |
|
módosíthatók. |
|
|
||
• A kívánt idõ beállítása után a jel még |
||||||
A sütõ kikapcsolási idõpontjának a |
||||||
|
egyszer kb. 5 másodpercig villog. |
|||||
beállítására szolgál. |
|
|||||
|
Majd a jel világít. A beállított Rövid |
|||||
Idõ |
|
|||||
|
idõmérés |
visszaszámlálásra |
||||
Az idõ beállítása, módosítása vagy |
|
|||||
|
kerül. |
|
|
|
||
lekérdezése |
• |
Az Idõartam |
és Vége |
beállított |
||
(lásd még “Elsõ használat elõtt“ c. |
|
ideje a kiválasztott funkció elindítása |
||||
fejezet). |
|
|||||
|
után elkezdi a visszaszámlálást. |
|||||
|
|
