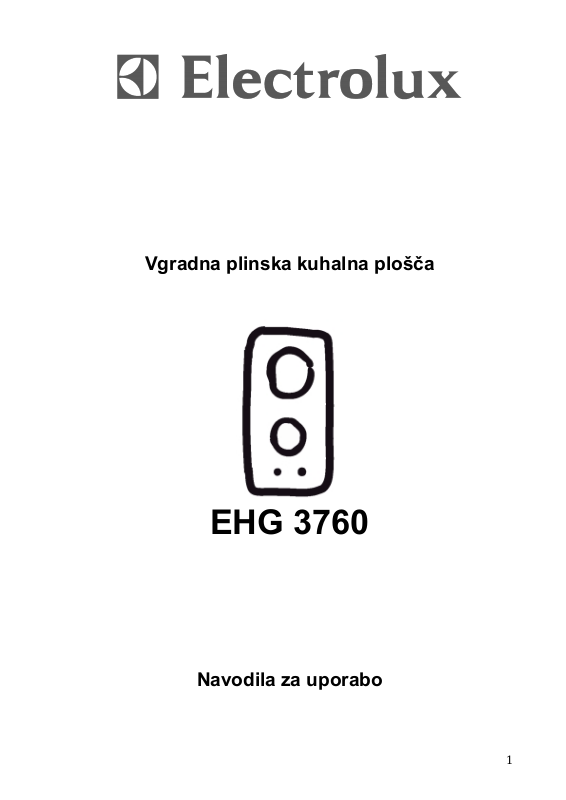

Vgradna plinska kuhalna plošča
EHG 3760
Navodila za uporabo
1
Varnostni ukrepi
Navedeni varnostni ukrepi so podani zaradi večje varnosti. Pred vgradnjo, priklopom in uporabo
kuhalne plošče jih pozorno preberite.
Navodila za uporabo shranite, tako da vam bodo vedno pri roki. Če kuhalno ploščo prodate ali
jo komu podarite, poskrbite, da bo novi lastnik dobil tudi knjižico z navodili za uporabo in se tako
spoznal s pravilno uporabo in varnostnimi ukrepi.
Med uporabo
• Kuhalno ploščo naj uporabljajo odrasle
osebe, če pa kuhajo otroci, jih morate pri
tem nadzorovati. Pazite, da otroci ne bi
igrali s stikali, pa tudi v bližini kuhalne
plošče naj se ne zadržujejo.
• Kuhalna plošča je namenjena kuhanju živil
v gospodinjstvih in ni namenjena drugačni
uporabi.
• Kakršnokoli spreminjanje značilnosti
aparata je nevarno.
• Zaradi higiene pa tudi zaradi varnosti naj
bo kuhalna plošča vedno čista; ostanki
hrane bi se lahko vneli in povzročili požar.
• Nikoli ne poskušajte sami popraviti
pokvarjene kuhalne plošče. Nestrokovna
popravila pomenijo za uporabnika veliko
tveganje in lahko pa povzročijo še hujšo
okvaro aparata. Popravila prepustite za to
usposobljenim strokovnjakom
pooblaščenega servisa in zahtevajte
uporabo originalnih rezervnih delov.
• Ko prenehate s kuhanjem se prepričajte,
da so vsi gumbi v izklopljenem položaju.
• Med uporabo se deli kuhalne plošče segreje-
jo in ostanejo vroči še nekaj časa po izklopu.
Pazite, da se otroci preveč ne približajo!
• Če v bližini kuhalne plošče uporabljate
električne aparate (npr. električni
mešalnik), pazite, da kabel električnega
aparata ne pride v stik z vročimi deli.
• Pokvarjene kuhalne plošče ne smete
uporabljati; takoj jo izklopite iz električnega
omrežja.
Vgradnja, priklop, čiščenje in vzdrževanje
• Priklop prepustite za to usposobljenim
strokovnim osebam, ki morajo upoštevati
vse veljavne predpise.
• Pred kakršnimikoli posegi vzdrževanja ali
čiščenja izklopite kuhalno ploščo iz
električnega omrežja.
• Prepričajte se, da lahko zrak neovirano
kroži, kar je pri plinskih kuhalnih ploščah še
posebej pomembno. Nezadostno zračenje
bi lahko povzročilo pomanjkanje kisika v
zraku.
• Pred priklopom se prepričajte, da je
kuhalna plošča prilagojena vrsti plina, ki ga
imate namen uporabljati. Podatki so
navedeni na nalepki ob priklopni cevi za
plin.
• Plinski gorilniki povzročajo toploto in
vlago v prostoru, kjer jih uporabljamo.
Zagotovite dobro zračenje prostora
bodisi z zračniki, s kuhinjsko napo z
odvodom na prosto… Če niste
prepričani o ustreznosti zračenja
prostora se o tem posvetujte s
strokovnjaki.
• Pri intenzivnem in dolgotrajnem kuhanju
bo potrebno dodatno zračenje - odprite
okno ali vrata na prosto, ali pa vklopite
kuhinjsko napo na najvišjo stopnjo.
• Ko dobite svojo novo kuhalno ploščo, jo
takoj odpakirajte in se prepričajte, da med
transportom ni prišlo do poškodb. Če
opazite, da je poškodovana, se takoj
obrnite na prodajalca.
• Proizvajalec ne prevzema odgovornosti
za škodo ali poškodbe, ki so posledica
neupoštevanja varnostnih ukrepov.
• Nikoli ne poskušajte sami popraviti
pokvarjene kuhalne plošče. Nestrokovna
popravila pomenijo za uporabnika veliko
tveganje in lahko pa povzročijo še hujšo
okvaro aparata. Popravila prepustite za to
usposobljenim strokovnjakom
pooblaščenega servisa in zahtevajte
uporabo originalnih nadomestnih delov.
Skrb za okolje
• Po vgradnji kuhalne plošče embalažo
zavržite na ustrezno odlagališče odpadkov.
• Svojo odsluženo kuhalno ploščo odpeljite
na ustrezno deponijo; pred tem odrežite
priključni električni kabel čim bližje ohišju.
Navodila so veljavna samo za države, katerih
simbol je natisnjen na ovitku knjižice.
Kuhalna plošča je izdelana skladno z
naslednjimi predpisi Evropske gospodarske
zbornice:
- 73/23 in 90/683 (o nizki napetosti),
- 89/336 (o elektromagnetni kompatibilnosti);
- 93/68 (splošni) ter poznejšimi modifikacijami.
2
Navodila za uporabo
Gumbi gorilnikov
Gumbi za gorilnike so na sprednjem delu
kuhalne plošče. Pomen simbolov ob
gumbih:
•
Dovod plina je prekinjen
Največji dovod plina
Najmanjši dovod plina
Vžiganje gorilnikov
Vžiganje bo lažje, če boste postavili
posodo na rešetko nad gorilnikom šele
potem, ko plamen že gori.
!
Potisnite tipko za vžiganje gorilnika,
označeno s simbolom . Istočasno
obrnite stikalo za izbrani gorilnik do konca
na levo in pritiskajte na gumb še pribl. 5
sekund; ta čas je potreben za segrevanje
termoelementa (slika 1, D) in izklop
varnostnega ventila, ki bi v nasprotnem
primeru prekinil dovod plina.
Ko plamen gori, se prepričajte, da je
enakomeren, in nastavite plamen ustrezne
velikosti.
Če vam po nekaj poskusih ne uspe vžgati
plamena, se prepričajte, da sta pokrovček
(slika 1, A) in krona gorilnika (slika 1, B)
pravilno nameščena.
Če želite prekiniti dovod plina, obrnite
gumb gorilnika v položaj »•«.
Vedno najprej ugasnite plamen in šele
nato snemite posodo z gorilnika.
Slika 1
A- Pokrovček
B- Krona gorilnika
C- Vžigalna svečka
D- Termoelement
Pravilna uporaba kuhalne plošče
Poraba plina bo najbolj gospodarna, če
boste na izbranem gorilniku kuhali v
posodi z ustrezno velikim dnom, tako da
plamen ne bo segal izpod dna posode.
Priporočamo, da takoj, ko tekočina zavre,
zmanjšate plamen toliko, da vsebina še
vre.
Uporabljajte samo posode z ravnim
dnom.
Predvsem pri segrevanju maščobe
ne puščajte kuhalne plošče brez
nadzora, saj se maščoba hitro vname.
Večji gorilnik
(hitri)
Manjši
gorilnik
(pomožni)
Najmanjši
premer dna
posode
∅ 180 mm ∅ 240 mm
∅ 80 mm ∅160 mm
Največji
premer dna
posode
3
Čiščenje in vzdrževanje
Pred čiščenjem kuhalno ploščo
izklopite iz električnega omrežja
Redno čiščenje
Emajlirane površine čistite z mlačno vodo
in blagim čistilom; ne uporabljajte grobih
čistil in čistilnih sredstev, da ne
poškodujete površine.
Krone in pokrovčke gorilnikov redno čistite
v vroči vodi in detergentu; temeljito
odstranite vso nečistočo.
Po vsaki uporabi obrišite kuhalno ploščo z
mehko krpo, namočeno v raztopini vode in
blagega detergenta in dobro ožeto.
Izogibajte se uporabi:
- gospodinjskih detergentov in belil;
- s čistili impregniranih gobic, če te niso
primerne za čiščenje teflonskih
površin;
- gobic iz jeklene volne.
Trdovratne madeže očistite z namenskimi
čistili, ki so na voljo na tržišču.
Modeli z električnim vžigom so opremljeni
s keramično 'svečko' in kovinsko elektrodo
(sl. 1, C). Ti deli morajo biti vedno čisti, da
bo vžiganje brezhibno. Tudi luknjice na
kroni morajo biti vedno čiste (sl. B).
Občasno vzdrževanje
Občasno, v rednih presledkih, je potrebno
preverjanje stanja cevi za dovod plina in
regulatorja tlaka, če je vgrajen. Če opazite
kakršnekoli nepravilnosti, pokvarjenega ali
obrabljenega dela ne popravljajte, ampak
ga takoj zamenjajte z novim.
Za brezhibno delovanje in varnost je
potrebno občasno podmazovanje pip za
dovod plina.
Podmazovanje pip za plin morajo
opraviti za to usposobljeni
strokovnjaki; tudi v primeru, da opazite
nepravilnost v delovanju kuhalne
plošče, takoj pokličite strokovnjake
pooblaščenega servisa.
Servisiranje in originalni nadomestni
deli
Pri vseh naših proizvodih pred dobavo
naši strokovnjaki opravijo temeljito
preverjanje, da bi zagotovili brezhibno
delovanje. V primeru okvare morajo biti
popravila opravljena samo s strani za to
usposobljenih strokovnjakov
pooblaščenega servisa. V primeru okvare
prosimo navedite vrsto okvare ter podatke
o modelu vaše kuhalne plošče.
Zahtevajte uporabo originalnih
nadomestnih delov.
Tehnični podatki
Moč plinskih gorilnikov
Hitri
gorilnik
Pomožni gorilnik 1,0 kW
Razred aparata 3
Kategorija II 2H3+
Nastavite
v
Slika 2
4
Priklop plina G 1/2"
Električna energija
230 V 50 Hz
Mere izreza
Dolžina 270 mm
Globina 490 mm
3 kW (G20) - 2,8 kW (G30/31)
Zemeljski plin G20/20 mbar
Navodila za inštalaterja
• Namestitev in priklop kuhalne plošče
prepustite za to usposobljenim
strokovnjakom, ki morajo upoštevati
vse veljavne predpise.
• Stranice poleg stoječega pohištva po
višini ne smejo presegati višine, v
kateri je vgrajena kuhalna plošča.
• Ne vgrajujte kuhalne plošče v bližino
vnetljivih materialov (npr. zaves).
• Pred kakršnimkoli posegom se
prepričajte, da je kuhalna plošča
izklopljena iz električnega omrežja. Če
je potrebno, da je med posegom
kuhalna plošča priklopljena na
električno omrežje, upoštevajte vse
potrebne varnostne ukrepe.
Proizvajalec ne prevzema odgovornosti
za škodo ali poškodbe, ki bi nastale
zaradi neupoštevanja teh navodil ali
veljavnih predpisov.
A. Cev z matico
B. Tesnilo
C. Kotni nastavek
Slika 3
POZOR! Za pravilno delovanje, prihranek
energije in dolgo življenjsko dobo kuhalne
plošče mora napetost ustrezati
priporočenim vrednostim.
Na konec nastavka gibljive cevi z matico z
navojem GJ 1/2" namestite priključek z
vmesnim tesnilom (slika 3). Dele nekoliko
privijte, a brez prevelikega zategovanja, in
obrnite kotni nastavek v ustrezno smer,
nato pa dele do konca privijte.
Gibljivo cev napeljite skozi temu namenjen
prostor ob strani kuhalne plošče (sl. 4).
Kuhalna plošča je zasnovana tako, da je
skupna globina kuhalne plošče z dovodno
cevjo za plin 30 mm.
Pozor! Po opravljenem priklopu
morate obvezno preveriti tesnost vseh
spojev. Pomagajte si z milnico, nikoli z
odprtim plamenom!
Slika 4
A) Matica na koncu priključka
B) Nastavek za priključitev
C) Gibljiva ali toga kovinska cev za dovod
plina
5
Priklop na električno omrežje
Vsa dela, ki so potrebna za priklop
kuhalne plošče na električno omrežje,
naj opravi za to usposobljeni
strokovnjak pooblaščenega servisa, pri
tem pa mora upoštevati vse veljavne
predpise.
Kuhalna plošča je namenjena priključitvi
na enofazno omrežno napetost 230 V.
Priklop mora biti opravljen skladno z
vsemi zakoni in veljavnimi predpisi.
Pred priključitvijo se prepričajte:
1. da je vaša hišna električna napeljava
vključno z varovalko primerna za
priključitev aparata (glej tablico s
podatki);
2. da je vtičnica ozemljena in da ustreza
vsem veljavnim predpisom.
3. Vtičnica oz. stikalo, v katero je kuhalna
plošča priklopljena, mora biti
dosegljivo, tako da boste lahko
kuhalno ploščo po potrebi izklopili iz
električnega omrežja.
Aparat je opremljen s priključnim kablom,
ki ga je potrebno opremiti s primernim
vtikačem, ki ustreza vrednostim,
navedenim na tablici s podatki. Pri tem
upoštevajte navodila, prikazana na sliki 5.
Vtikač na priključnem kablu vključite v
ustrezno vtičnico na zidu.
Če je aparat direktno priključen na
električno omrežje, je treba za varnost
poskrbeti z večpolnim stikalom med
aparatom in omrežjem z razdaljo med
kontakti v stikalu vsaj 3 mm; uporabiti je
treba stikalo, ki ustreza zahtevani
napetosti in vsem veljavnim predpisom.
Priključni električni kabel mora biti
napeljan tako, da ne more priti v stik z
vročimi kuhalnimi mesti in da ne bo
izpostavljen temperaturi, ki bi bila za 90°C
višja od temperature v prostoru.
Rjavi kabel (faza), ki vodi iz sponke »L«
na ploščici, mora biti povezan s fazo.
Zamenjava priključnega električnega
kabla
Priključitev električnega kabla na
priključno ploščico je tipa Y. To pomeni,
da se morate v primeru, da je potrebno
zamenjati kabel, obrniti na pooblaščeni
servis, saj je za zamenjavo potrebna
posebna oprema. Kabel je potrebno
zamenjati s kablom, H05V2V2-F T90.
Priključni kabel mora ustrezati priključni
napetosti in delovni temperaturi.
Rumeno-zeleni ozemljitveni vodnik mora
biti pribl. 2 cm daljši od faznih vodnikov
(slika 5).
Odpiranje priključne ploščice za dostop do
terminalov:
• Potisnite konico izvijača v dvignjeni
jeziček;
• nekoliko pritisnite in dvignite (sl. 6).
Nula
Ozemljitev
(rumena/zelena)
Slika 5
Slika 6
6
Prilagoditev za druge vrste plinov
Zamenjava šob
!
• Snemite rešetkasti nosilec.
• Snemite pokrov gorilnika in krono.
• Z natičnim ključ izvijačem 7 odvijte in
snemite šobe (glej sliko 8) ter jih
nadomestite z ustreznimi šobami za
želeno vrsto plina (glej tabelo 2).
• Ponovno namestite posamezne dele v
obratnem vrstnem redu od zgoraj
navedenega.
• Nato zamenjate tudi nalepko z navedbo
vrste plina z ustrezno za novo vrsto
plina. Nalepka je priložena zavojčku s
priloženimi šobami.
Če je tlak plina drugačen ali celo
spremenljiv, je potrebna vgradnja
regulatorja tlaka v dovodno cev za plin,
skladno z veljavnimi predpisi.
• Na koncu se prepričajte, da plamen
ne ugasne, če gumb hitro obrnete iz
položaja za največji v položaj za
najmanjši plamen.
Ta postopek lahko opravite tudi po
vgradnji kuhalne plošče v kuhinjski pult ali
omarico.
Slika 7
Nastavljanje najnižje stopnje
Najnižjo stopnjo gorilnika nastavite na
naslednji način:
!
• Prižgite gorilnik.
• Obrnite gumb na položaj za
najmanjši plamen.
• Snemite gumb.
• S tankim izvijačem nastavite
nastavitveni vijak (gl. sliko 8). Če
želite namesto zemeljskega plina
uporabljati mestni plin, privijte vijak
do konca na desno (v smeri vrtenja
urinega kazalca), dokler plamenček
ne gori enakomerno in po celem
obsegu gorilnika.
Tabela 2: Šobe
Gorilnik Običajna
moč
Pomožni (mali) 1 0,33 70 0,095 50 73 71
Hitri (veliki) Zemeljski plin:
3
LPG: 2,8
Znižana
moč
0,65 119 0,286 86 203 200
Zemeljski plin G-20-
Šoba 1/100 m3/h Šoba 1/100 g/h-G30 g/h-G31
Slika 8
Premer nastavitvenih vijakov
Gorilnik Premer v 1/100 mm
Pomožni 28
Hitri 40
20 mbar
Nastavitveni vijaki
Običajna moč
Butan/propan 28-37 mbar
7
Vgradnja v kuhinjski pult oz. kuhinjsko omarico
Kuhalno ploščo lahko vgradite v
kuhinjski pult ali kuhinjsko omarico
globine med 550 in 600 mm. Mere
kuhalne plošče so prikazane na skici 9.
Slika 9
A = pomožni gorilnik
R = hitri gorilnik
Vgradnja in sestavljanje
Kuhalno ploščo lahko vgradite v
kuhinjski niz v izrez, katerega dimenzije
so navedene na sliki 10.
Postopek je naslednji:
1. priloženo tesnilo namestite na rob
izreza, pri tem pa pazite, da se
robovi ujemajo brez prekrivanja.
2. Namestite kuhalno ploščo v odprtino
v pravilnem položaju;
3. pritrdite jo z vijaki (slika 11); med
privijanjem vijakov se bo kuhalna
plošča spustila do delovne površine
ter odrezala odvečni del tesnila, ki ga
nato zlahka odstranite.
Popolno tesnenje robov kuhalne plošče
in tesnila zagotavljajo, da tekočina ne
more prodreti pod kuhalno ploščo.
Slika 10
Če imate namen kombinirati več
kuhalnih plošč (npr. električno in
plinsko), upoštevajte najmanjšo
dovoljeno razdaljo med izrezi v
kuhinjskem pultu, podano na sliki 10.
8
Slika 11 a) Tesnilo
Možni načini vgradnje
Vgradnja v kuhinjsko omarico z vrati
V tem primeru je potrebno onemogočiti
dostop do spodnjega dela kuhalne plošče,
ki se med delovanjem kuhalne plošče
segreva. Priporočamo rešitev, ki je
prikazana na sliki 12.
Zaščitna plošča pod kuhalno ploščo mora
biti vgrajena tako, da jo bo mogoče
odstraniti in tako v primeru okvare
omogočiti dostop do spodnjega dela
kuhalne plošče.
Vgradnja v kuhinjsko omarico z nišo za
vgradno pečico
Mere izreza so navedene na skici 10;
potrebni so tudi ustrezni nosilci, ki
zagotavljajo zadostno zračenje.
Možna sta dva načina vgradnje, ki
zagotavljata, da ne pride do pregrevanja
(glej sliki 13 in 14). Pečica in kuhalna
plošča morata biti priklopljeni na električno
omrežje ločeno - zaradi varnosti in zaradi
enostavnega odklopa enega ali drugega
aparata. Če nad kuhalno ploščo obesite
kuhinjsko napo ali viseče omarice, mora biti
razdalja do nape vsaj 650 mm (sl. 10).
Slika 13
a) Snemljiva plošča
b)
Prostor za napeljavo kablov ipd.
Slika 12
Slika 14
Pridržujemo si pravico do tehničnih sprememb
brez predhodnega obvestila. Pridržujemo si
pravico do tiskarskih napak.
Skupina Electrolux je v svetovnem merilu največji proizvajalec električnih in plinskih
gospodinjskih aparatov, aparatov za čiščenje in uporabo na prostem. Vsako leto je prodanih več
kot 55 milijonov proizvodov Skupine Electrolux (kot so hladilniki, štedilniki, pralni stroji, sesalniki,
motorne žage in vrtne kosilnice) v vrednosti približno 14 milijard ameriških dolarjev v več kot
150 državah širom po svetu.
Electrolux Ljubljana d.o.o.
Tržaška 132, p.p. 72, 1111 Ljubljana; tel.: 01/2425-733; faks: 01/2425-735
http://www.electrolux.si
1
Loading...
