Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed
with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great
results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.electrolux.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
1. SAFETY INFORMATION
Before the installation and use of the appliance, carefully
read the supplied instructions. The manufacturer is not
responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with
the appliance for future reference.
1.1 Children and vulnerable people safety
WARNING!
Risk of suffocation, injury or permanent disability.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they are supervised by an adult or a person who is responsible for their safety.
• Do not let children play with the appliance.
• Keep all packaging away from children.
• Keep children and pets away from the appliance when
it operates or when it cools down. Accessible parts are
hot.
• If the appliance has a child safety device, we recommend that you activate it.
• Cleaning and user maintenance shall not be made by
children without supervision.
ENGLISH3
1.2 General Safety
• The appliance and its accessible parts become hot
during use. Do not touch the heating elements.
• Do not operate the appliance by means of an external
timer or separate remote-control system.
• Unattended cooking on a hob with fat or oil can be
dangerous and may result in fire.
www.electrolux.com
4
• Never try to extinguish a fire with water, but switch off
• Do not store items on the cooking surfaces.
• Do not use a steam cleaner to clean the appliance.
• Metallic objects such as knives, forks, spoons and lids
• If the glass ceramic surface is cracked, switch off the
the appliance and then cover flame e.g. with a lid or a
fire blanket.
should not be placed on the hob surface since they
can get hot.
appliance to avoid the possibility of electric shock.
2.
SAFETY INSTRUCTIONS
2.1 Installation
WARNING!
Only a qualified person must install this appliance.
• Remove all the packaging.
• Do not install or use a damaged appli-
ance.
• Obey the installation instruction sup-
plied with the appliance.
• Keep the minimum distance from the
other appliances and units.
• Always be careful when you move the
appliance because it is heavy. Always
wear safety gloves.
• Seal the cut surfaces with a sealant to
prevent moisture to cause swelling.
• Protect the bottom of the appliance
from steam and moisture.
• Do not install the appliance adjacent to
a door or under a window. This prevents hot cookware to fall from the appliance when the door or the window is
opened.
• If the appliance is installed above draw-
ers make sure that the space, between
the bottom of the appliance and the upper drawer, is sufficient for air circulation.
• The bottom of the appliance can get
hot. We recommend to install a non-
combustile separation panel under the
appliance to prevent access to the bottom.
Electrical connection
WARNING!
Risk of fire and electrical shock.
• All electrical connections must be made
by a qualified electrician.
• The appliance must be earthed.
• Before carrying out any operation make
sure that the appliance is disconnected
from the power supply.
• Use the correct electricity mains cable.
• Do not let the electricity mains cable
tangle.
• Make sure the mains cable or plug (if
applicable) does not touch the hot appliance or hot cookware, when you
connect the appliance to the near sockets
• Make sure the appliance is installed
correctly. Loose and incorrect electricity
mains cable or plug (if applicable) can
make the terminal become too hot.
• Make sure that a shock protection is installed.
• Use the strain relief clamp on cable.
• Make sure not to cause damage to the
mains plug (if applicable) or to the
mains cable. Contact the Service or an
electrician to change a damaged mains
cable.
• The electrical installation must have an
isolation device which lets you disconnect the appliance from the mains at all
poles. The isolation device must have a
contact opening width of minimum 3
mm.
• Use only correct isolation devices: line
protecting cut-outs, fuses (screw type
fuses removed from the holder), earth
leakage trips and contactors.
2.2 Use
WARNING!
Risk of injury, burns or electric
shock.
• Use this appliance in a household environment.
• Do not change the specification of this
appliance.
• Do not use an external timer or a separate remote-control system to operate
the appliance.
• Do not let the appliance stay unattended during operation.
• Do not operate the appliance with wet
hands or when it has contact with water.
• Do not put cutlery or saucepan lids on
the cooking zones. They become hot.
• Set the cooking zone to “off” after use.
• Do not use the appliance as a work
surface or as a storage surface.
• If the surface of the appliance is
cracked, disconnect immediately the
appliance from the power supply. This
to prevent an electrical shock.
WARNING!
Risk of fire or explosion.
• Fats and oil when heated can release
flammable vapours. Keep flames or
heated objects away from fats and oils
when you cook with them.
• The vapours that very hot oil releases
can cause spontaneous combustion.
• Used oil, that can contain food remnants, can cause fire at a lower temperature than oil used for the first time.
ENGLISH5
• Do not put flammable products or items
that are wet with flammable products
in, near or on the appliance.
• Do not try to extinguish a fire with water. Disconnect the appliance and cover
the flame with a lid or a fire blanket.
WARNING!
Risk of damage to the appliance.
• Do not keep hot cookware on the control panel.
• Do not let cookware to boil dry.
• Be careful not to let objects or cookware fall on the appliance. The surface
can be damaged.
• Do not activate the cooking zones with
empty cookware or without cookware.
• Do not put aluminium foil on the appliance.
• Cookware made of cast iron, aluminium
or with a damaged bottom can cause
scratches on the glass ceramic. Always
lift these objects up when you have to
move them on the cooking surface.
2.3 Care and Cleaning
WARNING!
Risk of damage to the appliance.
• Clean regularly the appliance to prevent
the deterioration of the surface material.
• Do not use water spray and steam to
clean the appliance.
• Clean the appliance with a moist soft
cloth. Only use neutral detergents. Do
not use abrasive products, abrasive
cleaning pads, solvents or metal objects.
2.4 Disposal
WARNING!
Risk of injury or suffocation.
• Contact your municipal authority for information on how to discard the appliance correctly.
• Disconnect the appliance from the
mains supply.
• Cut off the mains cable and discard it.
www.electrolux.com
6

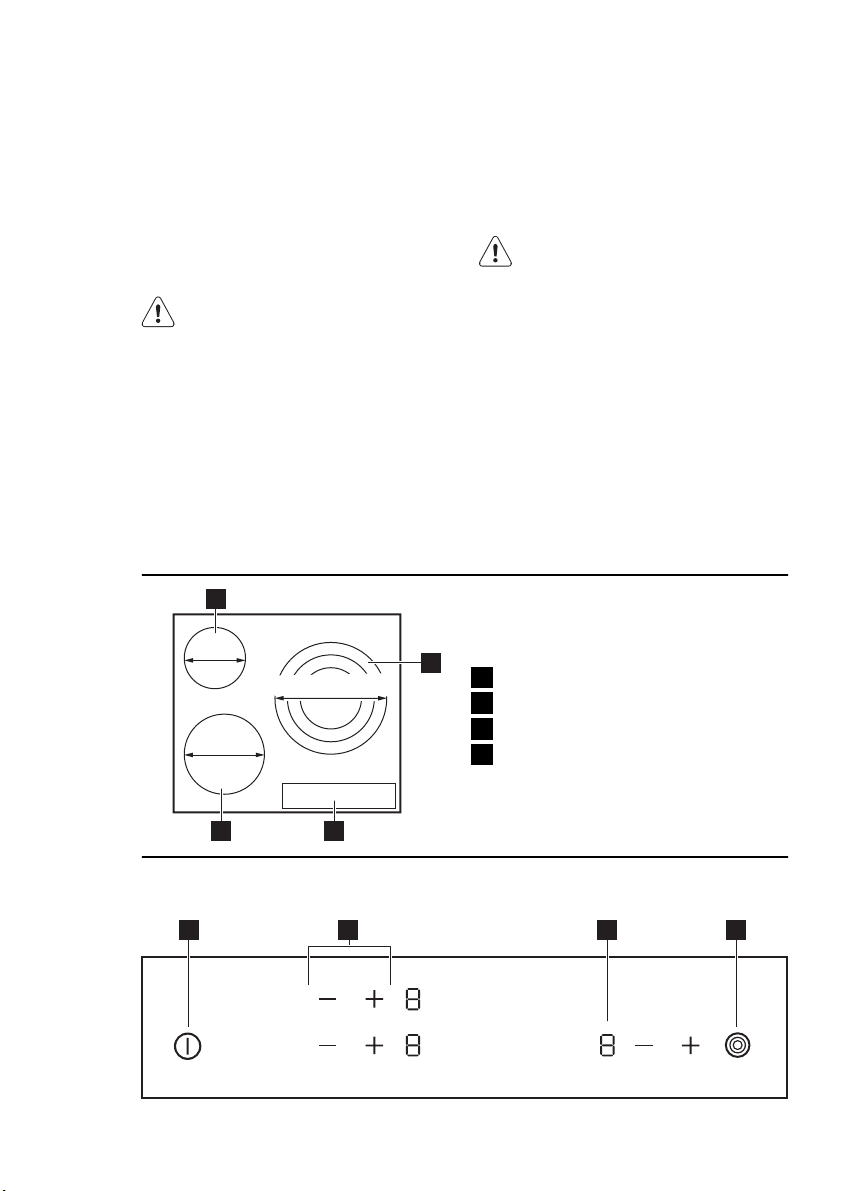

3. PRODUCT DESCRIPTION

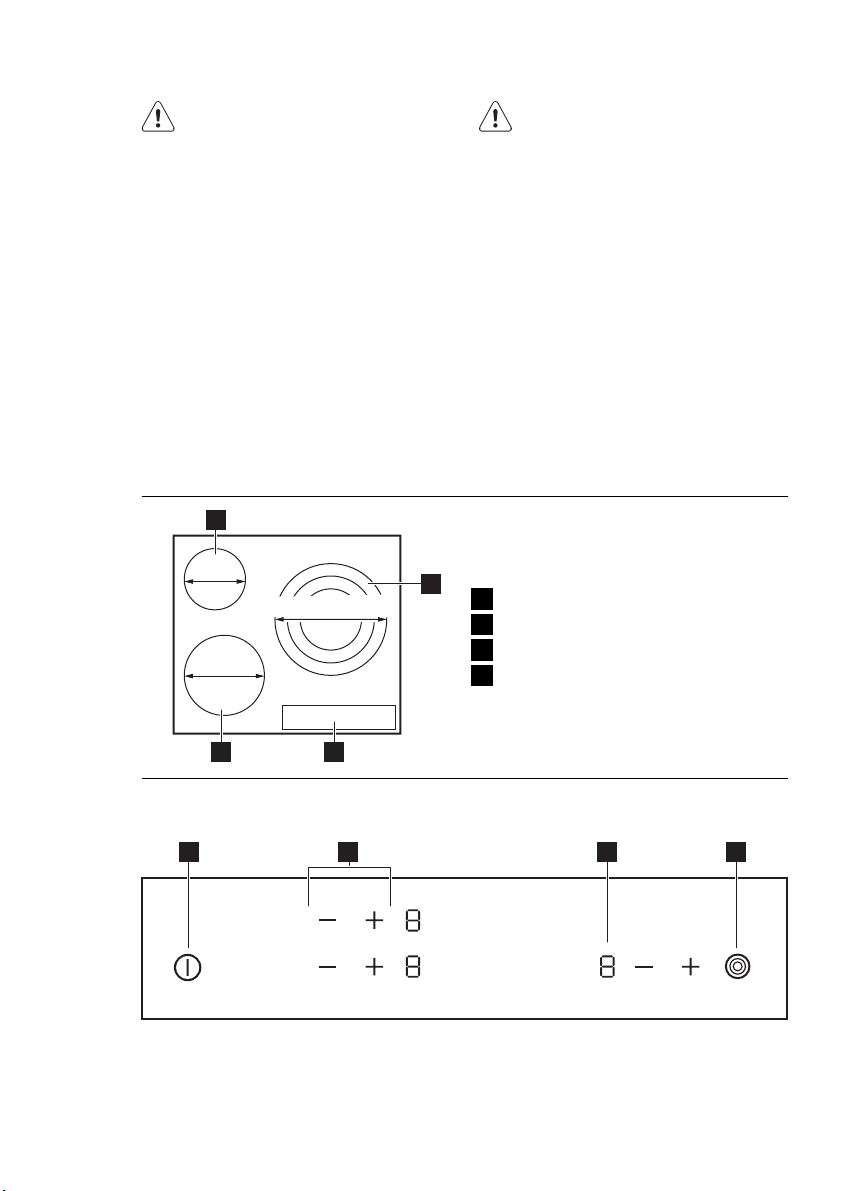

3.1 General overview
1
145 mm
145/210/270 mm
180 mm
34
2
Cooking zone
1
Cooking zone
2
Control panel
3
Cooking zone
4
3.2 Control panel layout
1342
Use the sensor fields to operate the appliance. The displays and indicators
tell which functions operate.
sensor fieldfunction
1
2
3
4
/
Heat setting displayTo show the heat setting.
To activate and deactivate the appliance.
To increase or decrease the heat set-
tings.
To activate and deactivate the outer
rings.
3.3 Heat setting displays
DisplayDescription
The cooking zone is deactivated.
-
The cooking zone operates.
There is a malfunction.
DisplayDescription
3.4 Residual heat indicator
WARNING!
heat!
4. DAILY USE
ENGLISH7
A cooking zone is still hot (residual heat).
Lock / The Child Safety Device operates.
The Automatic Switch Off operates.
The risk of burns from residual
4.1 Activation and deactivation
Touch for 1 second to activate or deactivate the appliance.
4.2 Automatic Switch Off
The function deactivates the
appliance automatically if:
•
All cooking zones are deactivated (
).
• You do not set the heat setting after
you activate the appliance.
• You spill something or put something
on the control panel for more than 10
seconds, (a pan, a cloth, etc.). Remove
the object or clean the control panel.
• You do not deactivate a cooking zone
or change the heat setting. After some
comes on and the appliance
time
deactivates. See below.
• The relation between heat setting and
times of the Automatic Switch Off function:
•
- — 6 hours
•
- — 5 hours
•
— 4 hours
•
- — 1.5 hours
4.3 The heat setting
Touch to increase the heat setting.
Touch
The display shows the heat setting. Touch
the cooking zone.
to decrease the heat setting.
and at the same time to deactivate
4.4 Activation and deactivation
of the outer rings
You can adjust the surface you cook to
the dimension of the cookware.
To activate the outer ring touch the sen-
sor field
more outer rings touch the same sensor
field again. The subsequent indicator
comes on.
Do the procedure again to deactivate the
outer ring. The indicator goes out.
. The indicator comes on. For
4.5 The Child Safety Device
This function prevents an accidental operation of the appliance.
To activate The Child Safety Device
•
Activate the appliance with
set the heat settings.
•
Touch
zones for 4 seconds. The symbol
comes on.
•
Deactivate the appliance with
To deactivate The Child Safety Device
•
Activate the appliance with
set the heat settings. Touch
two front cooking zones for 4 seconds.
The symbol
•
Deactivate the appliance with .
To override The Child Safety Device
for only one cooking time
•
Activate the appliance with
symbol
of the two front cooking
comes on.
comes on.
. Do not
.
. Do not
of the
. The
www.electrolux.com
8
•
Touch
zones for 4 seconds. Set the heatsetting in 10 seconds. You can operate the appliance.
of the two front cooking
5. HELPFUL HINTS AND TIPS
• When you deactivate the appliance with
, The Child Safety Device operates
again.
5.1 Cookware
Information about the cookware
• The bottom of the cookware must be
as thick and flat as possible.
• Cookware made of enamelled steel and
with aluminium or copper bottoms can
cause the colour change on the glassceramic surface.
• If it is possible, always put the lids on
the cookware.
• Put cookware on a cooking zone before you start it.
• Stop the cooking zones before the end
of the cooking time to use residual
heat.
• The bottom of pans and cooking zones
must have the same dimension.
Add the minimum twice as
much liquid as rice, mix milk
dishes part procedure
through
Add some tablespoons of liquid
Use max. ¼ l water for 750 g
of potatoes
Up to 3 l liquid plus ingredients
Turn halfway through
Turn halfway through
ENGLISH9
Heat
Use to:TimeHints
setting
9Boil large quantities of water, cook pasta, sear meat (goulash, pot roast),
deep-fry chips
Information on acrylamides
Important! According to the newest
scientific knowledge, if you brown food
(specially the one which contains starch),
6. CARE AND CLEANING
Clean the appliance after each use.
Always use cookware with clean bottom.
Scratches or dark stains on the
glass-ceramic cause no effect on
how the appliance operates.
To remove the dirt:
1.
– Remove immediately: melted
plastic, plastic foil, and food with
sugar. If not, the dirt can cause
damage to the appliance. Use a
special scraper for the glass . Put
the scraper on the glass surface at
acrylamides can pose a health risk. Thus,
we recommend that you cook at the
lowest temperatures and do not brown
food too much.
an acute angle and move the blade
on the surface .
Remove after the appliance is
–
sufficiently cool: limescale rings ,
water rings, fat stains, shiny metallic discolorations. Use a special
cleaning agent for glass ceramic or
stainless steel.
2.
Clean the appliance with a moist cloth
and some detergent.
3.
At the end rub the appliance dry
with a clean cloth.
7. TROUBLESHOOTING
ProblemPossible causeRemedy
You cannot activate the
appliance or operate it.
Activate the appliance
You touched 2 or more
There is water or fat
The appliance is not connected to an electrical
supply or it is connected
incorrectly.
sensor fields at the same
time.
stains on the control panel.
Check if the appliance is
correctly connected to
the electrical supply (refer
to connection diagram).
again and set the heat
setting in less than 10
seconds.
Touch only one sensor
field.
Clean the control panel.
www.electrolux.com
10
The appliance deactivates.
The residual heat indicator does not comes on.
You cannot activate the
outer ring.
The sensor fields become
hot.
on.
If you tried the above solutions and cannot repair the problem, speak to your
dealer or the customer service. Give the
data from the rating plate, three digit letter
code for the glass ceramic (it is in the corner of the glass surface) and an error
message that comes on.
ProblemPossible causeRemedy
You put something on the
sensor field
.
The cooking zone is not
hot because it operated
only for a short time.
Remove the object from
the sensor field.
If the cooking zone operated sufficiently long to
be hot, speak to the service centre.
Activate the inner ring
first.
comes on.
comes on.
and number comes
The cookware is too large
or you put it too near to
the controls.
The Automatic Switch Off
operates.
The Child Safety Device
function operates.
There is an error in the
appliance.
Put large cookware on
the rear cooking zones if
necessary.
Deactivate the appliance
and activate it again.
Refer to the chapter “Daily Use”.
Disconnect the appliance
from the electrical supply
for some time. Disconnect the fuse from the
electrical system of the
house. Connect it again.
If
speak to the service centre.
Make sure, you operated the appliance
correctly. If not the servicing by a customer service technician or dealer will not be
free of charge, also during the warranty
period. The instructions about the customer service and conditions of guarantee
are in the guarantee booklet.
comes on again,
8. INSTALLATION INSTRUCTIONS
WARNING!
Refer to "Safety information"
chapter.
Before the installation
Before the installation of the appliance, record the information below from the rating
plate. The rating plate is on the bottom of
the appliance casing.
• Model ...........................
• PNC .............................
• Serial number ....................
8.1 Built-in appliances
• Only use the built-in appliances after
you assemble the appliance into correct
built-in units and work surfaces that
align to the standards.
8.2 Connection cable
• The appliance is supplied with the connection cable.
• Replace the damaged mains cable with
a special cable (type H05BB-F Tmax
8.3 Assembly
min.
500mm
min.
50mm
ENGLISH11
90°C; or higher). Speak to your local
Service Centre.
R 5mm
+1
mm
55mm
490+1mm
560
min.
20 mm
min.
12 mm
min.
28 mm
If you use a protection box (an additional
1)
accessory
), the protective floor directly
below the appliance is not necessary.
You can not use the protection box if you
install the appliance above an oven.
1)
The protection box accessory may not be available in some countries. Please contact your
local supplier.
www.electrolux.com
12
9. TECHNICAL INFORMATION
Modell EHF6232FOKProd.Nr. 949 596 003 01
Typ 58 HAD 20 AO220-240 V 50-60 Hz
Made in Germany
Ser.Nr. ..........5.7 kW
ELECTROLUX
Cooking zones power
Cooking zoneNominal Power (Max heat setting)
Right rear — 145/210/270 mm1050/1950/2700 W
Left rear — 145 mm1200 W
Left front — 180 mm1800 W
10. ENVIRONMENT CONCERNS
[W]
Recycle the materials with the symbol
. Put the packaging in applicable
containers to recycle it.
Help protect the environment and human
health and to recycle waste of electrical
and electronic appliances. Do not dispose
appliances marked with the symbol
with the household waste. Return the
product to your local recycling facility or
contact your municipal office.
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
www.electrolux.com
14
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être
tenu pour responsable des dommages et blessures liés à
une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer
ultérieurement.
1.1 Sécurité des enfants et des personnes
vulnérables
AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont
les connaissances et l'expérience sont insuffisantes, à
condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil
lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans surveillance.
1.2 Sécurité générale
• L'appareil et ses parties accessibles deviennent
chauds pendant son fonctionnement. Ne touchez pas
les éléments chauffants.
FRANÇAIS15
• Ne faites pas fonctionner l'appareil avec un minuteur
externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse
ou de l'huile sans surveillance sur une table de cuisson
car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par
exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux,
fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Si la surface vitrocéramique est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.
2.
INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnel qualifié.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis
par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours
des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide
d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appa-
reil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air
puisse circuler.
• Le dessous de l'appareil peut devenir
très chaud. Nous vous recommandons
d'installer un panneau de séparation
ignifuge sous l'appareil pour en bloquer
l'accès.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
www.electrolux.com
16
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous
• Utilisez le câble d'alimentation électri-
• Ne laissez pas le câble d'alimentation
• Assurez-vous que le câble d'alimenta-
• Assurez-vous que l'appareil est bien in-
• Assurez-vous qu'une protection anti-
• Utilisez un collier anti-traction sur le câ-
• Veillez à ne pas endommager la fiche
• L'installation électrique doit être équi-
• N'utilisez que des systèmes d'isolation
2.2 Utilisation
• Utilisez cet appareil dans un environne-
• Ne modifiez pas les caractéristiques de
• Ne faites pas fonctionner l'appareil avec
que l'appareil est débranché.
que approprié.
s'emmêler.
tion ou la fiche (si présente) n'entrent
pas en contact avec les surfaces brûlantes de l'appareil ou les récipients
brûlants lorsque vous branchez l'appareil à des prises électriques situées à
proximité.
stallé. Un câble d'alimentation lâche et
inapproprié ou une fiche (si présente)
non serrée peuvent être à l'origine
d'une surchauffe des bornes.
électrocution est installée.
ble.
secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer
le câble d'alimentation s'il est endommagé.
pée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être
retirés du support), un disjoncteur différentiel et des contacteurs.
AVERTISSEMENT
Risque de blessures, de brûlures
ou d'électrocution.
ment domestique.
cet appareil.
un minuteur externe ou un système de
commande à distance.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles
sont chaudes.
• Éteignez les zones de cuisson après
chaque utilisation.
• N'utilisez jamais l'appareil comme plan
de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des
fêlures, débranchez immédiatement
l'appareil pour éviter tout risque d'électrocution.
AVERTISSEMENT
Risque d'explosion ou d'incendie.
• Les graisses et l'huile chaude peuvent
dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds
éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes
d'aliments qui peuvent provoquer un incendie à température plus faible que
l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.
• Ne tentez pas d'éteindre un incendie
avec de l'eau. Débranchez l'appareil et
couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.
AVERTISSEMENT
Risque de dommage de l'appareil.
• Ne laissez pas de récipients chauds sur
le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer.
• Prenez soin de ne pas laisser tomber
d'objets ou de récipients sur l'appareil.
Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de cuisson vides ou sans aucun récipient de
cuisson.
Loading...
+ 36 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
