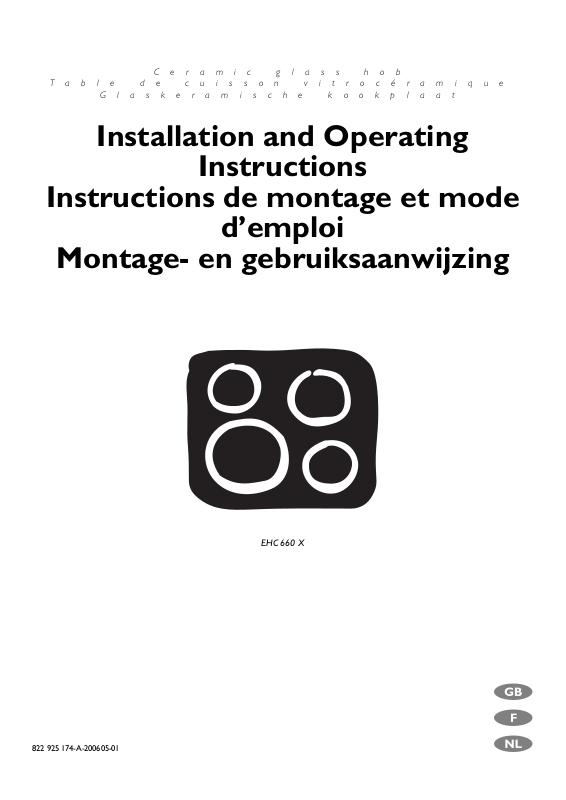

Ceramic glass hob
Table de cuisson vitrocéramique
Glaskeramische kookplaat
Installation and Operating
Instructions
Instructions de montage et mode
d’emploi
Montage- en gebruiksaanwijzing
822 925 174-A-200605-01
EHC 660 X
g
f
l
Gebruiksaanwijzing
1 Veiligheidsvoorschriften
3
Neem deze aanwijzingen in acht, omdat anders bij eventuele schade het recht op garantie vervalt.
5 Dit apparaat is in overeenstemming met de
volgende EG-richtlijnen:
– 73/23/EEG van 19.02.1973 Laagspanningsrichtlijn
– 89/336/EEG van 03.05.1989 EMC-richtlijn inclu-
sief aangepaste richtlijn 92/31/EEG
– 93/68/EEG van 22.07.93 CE-markeringsrichtlijn
Gebruik volgens de voorschriften
• Dit apparaat mag alleen in het huishouden worden
gebruikt voor het koken, braden en bakken van levensmiddelen.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Het is niet toegestaan het appaat om te bouwen of
te veranderen.
• Brandbare vloeistoffen, licht ontvlambare materialen of smeltbare voorwerpen (bijv. folie, kunststof,
aluminium) niet op het apparaat of in de direct omgeving daarvan plaatsen of opbergen.
Veiligheid tijdens het gebruik
• Verwijder stickers en folies van het glaskeramiek.
• Wanneer u onoplettend bent tijdens het werken
met het apparaat, bestaat er risico op verbranding.
• De snoeren van elektrische apparaten mogen niet
tegen het hete apparaatoppervlak resp. hete pannen aankomen.
• Oververhit vet en olie is licht ontvlambaar. Laat het
apparaat niet zonder toezicht achter wanneer u
kookt met vet of olie (bijv. patat bakken).
• De kookzones moeten na ieder gebruik worden uitgeschakeld.
Veiligheid bij het schoonmaken
• Voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.
• Uit veiligheidsoverwegingen is het niet toegestaan
het apparaat met een stoom- of een hogedrukreiniger schoon te maken.
Voorkoming van beschadiging van
het apparaat
Veiligheid voor kinderen
• Houd kleine kinderen altijd uit de buurt van het apparaat.
• Grotere kinderen mogen alleen onder begeleiding
en toezicht met het apparaat werken.
Algemene veiligheid
• Het apparaat mag alleen worden gemonteerd en
aangesloten door een erkend elektro-installateur.
• Inbouwapparaten mogen alleen worden gebruikt
nadat deze zijn ingebouwd in voorgeschreven,
passende inbouwkasten en werkbladen.
• Bij storingen aan het apparaat of beschadiging van
het glaskeramiek (breuken, sprongen resp. scheuren) moet het apparaat worden uitgeschakeld en
worden losgekoppeld van het elektriciteitsnet, om
gevaar op elektrische schokken te voorkomen.
• Reparaties aan het apparaat mogen alleen worden
uitgevoerd door vakmensen.
• Het glaskeramiek kan worden beschadigd door
vallende voorwerpen.
• Door stoten met pannen kan de rand van het glaskeramiek beschadigd raken.
• Pannen van gietijzer of gietaluminium of pannen
met een beschadigde bodem kunnen bij het verschuiven het glaskeramiek bekrassen.
• Voorwerpen die kunnen smelten en gerechten die
kunnen overkoken, kunnen inbranden op het glaskeramiek en moeten direct worden verwijderd.
• De kookzones mogen niet worden gebruikt als er
geen pan of een lege pan op staat.
24
Beschrijving van het apparaat
Uitrusting kookplaat
Eénkringskookzone
1200W
Braadzone
1400/2200W
Tweekrings-kookzone
750/2100W
Restwarmte-indicatie
De restwarmte-indicatie gaat branden, zodra de betreffende kookzone heet is.
1 Waarschuwing! Verbrandingsgevaar door
restwarmte. Na het uitschakelen duurt het nog
enige tijd voordat de kookzones zijn afgekoeld. Houd rekening met de restwarmte.
2 Restwarmte kan worden gebruikt voor het
smelten en warm houden van gerechten.
Restwarmte-
indicaties
Eénkringskookzone
1700W
25
Bediening van de kookplaat
U bedient het apparaat met de kookzoneschakelaars van het combi-apparaat. De
bediening en functie van de kookzoneschakelaars zijn beschreven in de gebruiksaanwijzing van het combi-apparaat.
Daar wordt ook het in- en uitschakelen van
de buitenste verwarmingscircuits beschreven.
3 Bij het inschakelen van een kookzone kan
deze kort zoemen. Dat is een eigenschap van
alle glaskeramische kookzones en heeft geen
negatieve invloed op het functioneren of de levensduur van het apparaat.
Tips voor koken en braden
Pannen
• Goede pannen herkent u aan de panbodem. Die
moet zo dik en vlak mogelijk zijn.
• Pannen van email of met een aluminium of koperen
bodem kunnen verkleuringen op het glaskeramische vlak achterlaten. Deze verkleuringen kunnen
slechts met moeite of helemaal niet meer worden
verwijderd.
Energiebesparing
2 Plaats de pan al voor het inschakelen op de
kookzone.
2 Sluit pannen, indien mogelijk, altijd af met een
deksel.
2 Schakel de kookzones al voor het einde van
de kooktijd uit, om gebruik te maken van de
restwarmte.
2 De grootte van de panbodem moet overeen-
komen met de grootte van de kookzone.
26
Reiniging en onderhoud
1
Voorzichtig! Verbrandingsgevaar door restwarmte.
1 Let op! Bijtende en schurende schoonmaak-
middelen beschadigen het apparaat. Schoonmaken met water en handafwasmiddel.
1 Let op! Resten van schoonmaakmiddelen be-
schadigen het apparaat. Verwijder resten met
water en handafwasmiddel.
Reinig het apparaat na ieder gebruik
1. Maak het apparaat schoon met een vochtige doek
en een klein beetje handafwasmiddel.
2. Wrijf het apparaat droog met een schone doek.
Verwijder verontreinigingen
1. Plaats een glasschraper schuin op het glaskeramische vlak.
2. Verwijder verontreinigingen door de schraper over
het oppervlak te laten glijden.
3. Maak het apparaat schoon met een vochtige doek
en een klein beetje handafwasmiddel.
4. Wrijf het apparaat droog met een schone doek.
Soort vervuiling direct bij afgekoeld apparaat met
Suiker, suikerhoudende gerechten ja ---
Kunststoffen, aluminiumfolies ja ---
Kalk- en watersporen --- ja
Vetspatten --- ja
metaalachtig glanzende verkleuringen --- ja
*Glasschrapers en speciale schoonmaakmiddelen voor glas-
keramiek of roestvrij staal zijn verkrijgbaar in de vakhandel.
3 Hardnekkige verontreinigingen verwijderen
met een speciaal schoonmaakmiddel voor
glaskeramiek of roestvrij staal.
verwijderen
Glasschraper*
Speciaal schoonmaak-
middel voor glaskeramiek
of roestvrij staal*
3 Krassen of donkere vlekken in het glaskera-
miek kunnen niet meer worden verwijderd, zij
hebben echter geen invloed op het functioneren van het apparaat.
27
Wat is er aan de hand als …
Storing Mogelijke oorzaak Oplossing
De kookzones functioneren niet De gewenste kookstand is niet in-
gesteld
De zekering in de huisinstallatie
(stoppenkast) is doorgebrand.
De restwarmte-indicatie geeft niets
aan
Wanneer u de storing niet kunt verhelpen met de
hierboven gegeven aanwijzingen, neem dan contact op met uw vakhandel of met onze service-afdeling.
De kookzone is slechts kort gebruikt en is daarom nog niet heet
1 Waarschuwing! Reparaties aan het apparaat
mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot
aanzienlijke risico's voor de gebruiker leiden.
3 Bij een onjuiste bediening wordt het bezoek
van de servicetechnicus ook tijdens de garantieperiode in rekening gebracht.
Kookstand instellen
Zekering controleren.
Als de zekeringen meerdere malen
doorbranden, neem dan contact op
met een erkend elektricien.
Neem contact op met de klantenservice wanneer de kookzone toch
heet is.
28
Afvalverwerking
2
Verpakkingsmateriaal
De verpakkingsmaterialen zijn niet schadelijk
voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv.
>PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen
in de daarvoor bestemde containers.
2 Oud apparaat verwijderen
Het symbool W op het product of op de ver-
pakking wijst erop dat dit product niet als
huishoudafval mag worden behandeld. Het
moet echter naar een plaats worden gebracht
waar elektrische en elektronische apparatuur
wordt gerecycled. Als u ervoor zorgt dat dit
product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden
kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met
het recyclen van dit product, neemt u het best
contact op met de gemeentelijke instanties,
het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het
product hebt gekocht.
29
Montageaanwijzing
Veiligheidsvoorschriften
De geldende wetten, voorschriften, richtlijnen en normen in het land van gebruik moeten worden nageleefd (veiligheidsvoorschriften, vakkundige en
volgens de voorschriften uitgevoerde recycling enz.).
De montage mag alleen door een vakman worden
uitgevoerd.
De minimale afstanden ten opzichte van andere apparaten en meubels moet worden gehandhaafd.
De schuifladen mogen alleen met beschermbodem, direct onder het apparaat gemonteerd worden.
De snijvlakken van het werkblad moeten met een geschikt afdichtingsmateriaal beschermd worden tegen vochtigheid.
De dichting zorgt voor een naadloze aansluiting tussen apparaat en werkblad.
Tussen het apparaat en het werkblad mag geen siliconendichtmiddel worden aangebracht.
Voorkom het plaatsen van het apparaat direct naast
deuren of onder ramen. Openklappende deuren en
openspringende ramen kunnen anders het kookgerei
van de kookplaat stoten.
1 WAARSCHUWING!
Risico op verwonding door elektrische stroom.
Het combi-apparaat staat onder spanning.
• Veiligheidsvoorschriften van de elektrotechniek in
acht nemen.
• Contactbescherming waarborgen door vakkundige
inbouw.
• De nominale spanning van de gecombineerde apparaten moet overeenstemmen.
1 LET OP!
Beschadigingen door elektrische stroom.
Loszittende en onjuiste stekkerverbindingen kunnen
oververhitting van de stekker tot gevolg hebben.
• Stekkerverbindingen moeten vakkundig worden
aangesloten.
In de elektrische installatie moet een inrichting worden aangebracht, die het mogelijk maakt het apparaat met een contactopeningswijdte van min. 3 mm
met alle polen van het net te scheiden.
Geschikte scheidingsinrichtingen zijn bijv. automatische zekeringen (schroefzekeringen moeten uit de
fitting geschroefd worden), aardlekschakelaar en veiligheidsschakelaars.
30
Service
Controleer bij technische storingen eerst of u met
behulp van de gebruiksaanwijzing (hoofdstuk „Wat te
moet doen als…“) het probleem zelf kunt oplossen.
Wanneer u het probleem niet kunt oplossen, neemt u
contact op met onze service-afdeling.
Om u snel te kunnen helpen, hebben wij de volgende
gegevens nodig:
– Modelaanduiding
– Productnummer (PNC)
– Serienummer (S-No.)
(u vindt deze nummers op het typeplaatje)
– Soort storing
– Eventuele foutmelding die het apparaat aangeeft
– cijfer- of lettercombinatie bestaande uit drie posi-
ties, van de glaskeramische industrie
Om ervoor te zorgen dat u de benodigde nummers
van uw apparaat bij de hand heeft, raden wij u aan
deze hier te noteren:
Modelaanduiding: .....................................
PNC: .....................................
S-No: .....................................
31

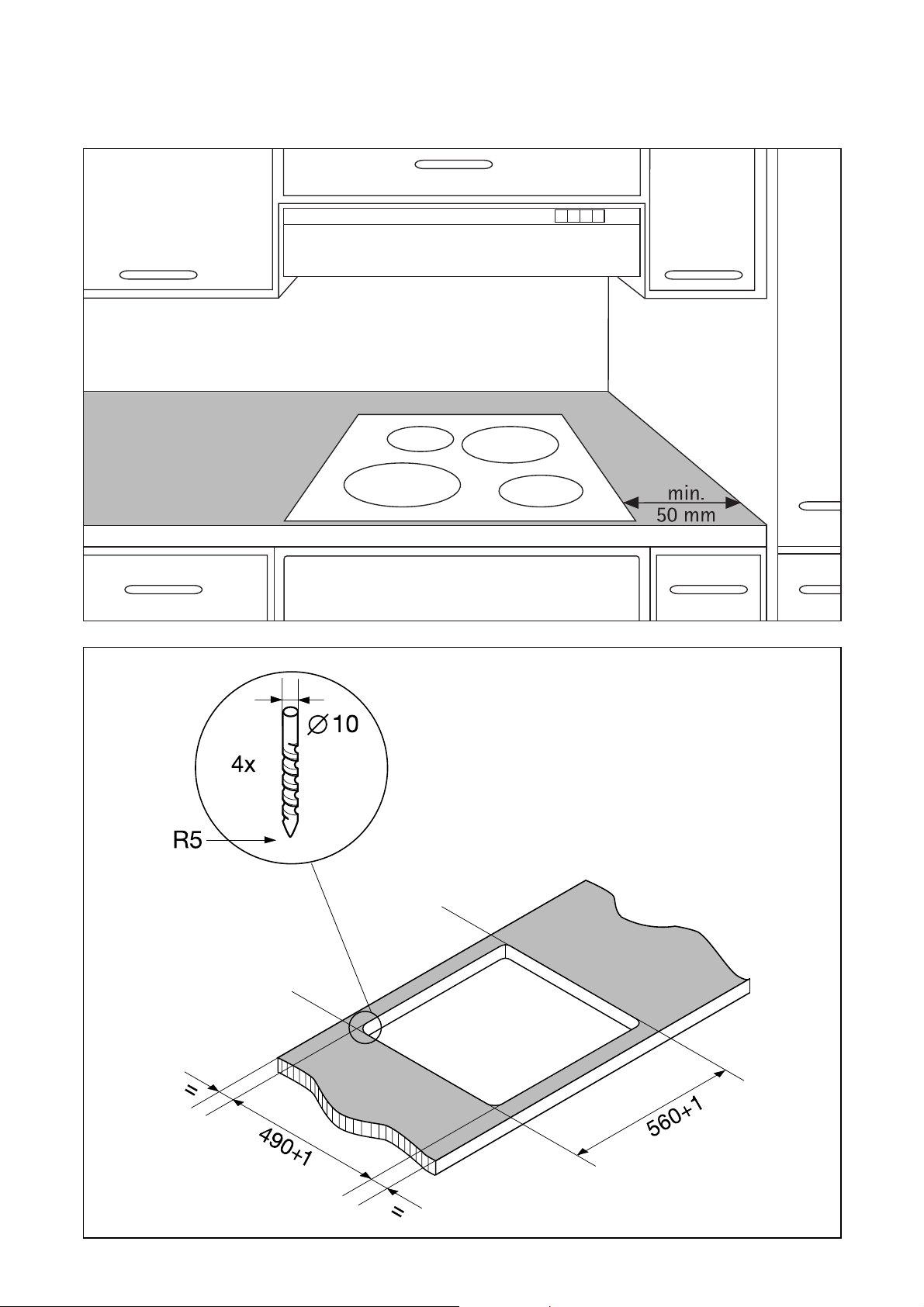

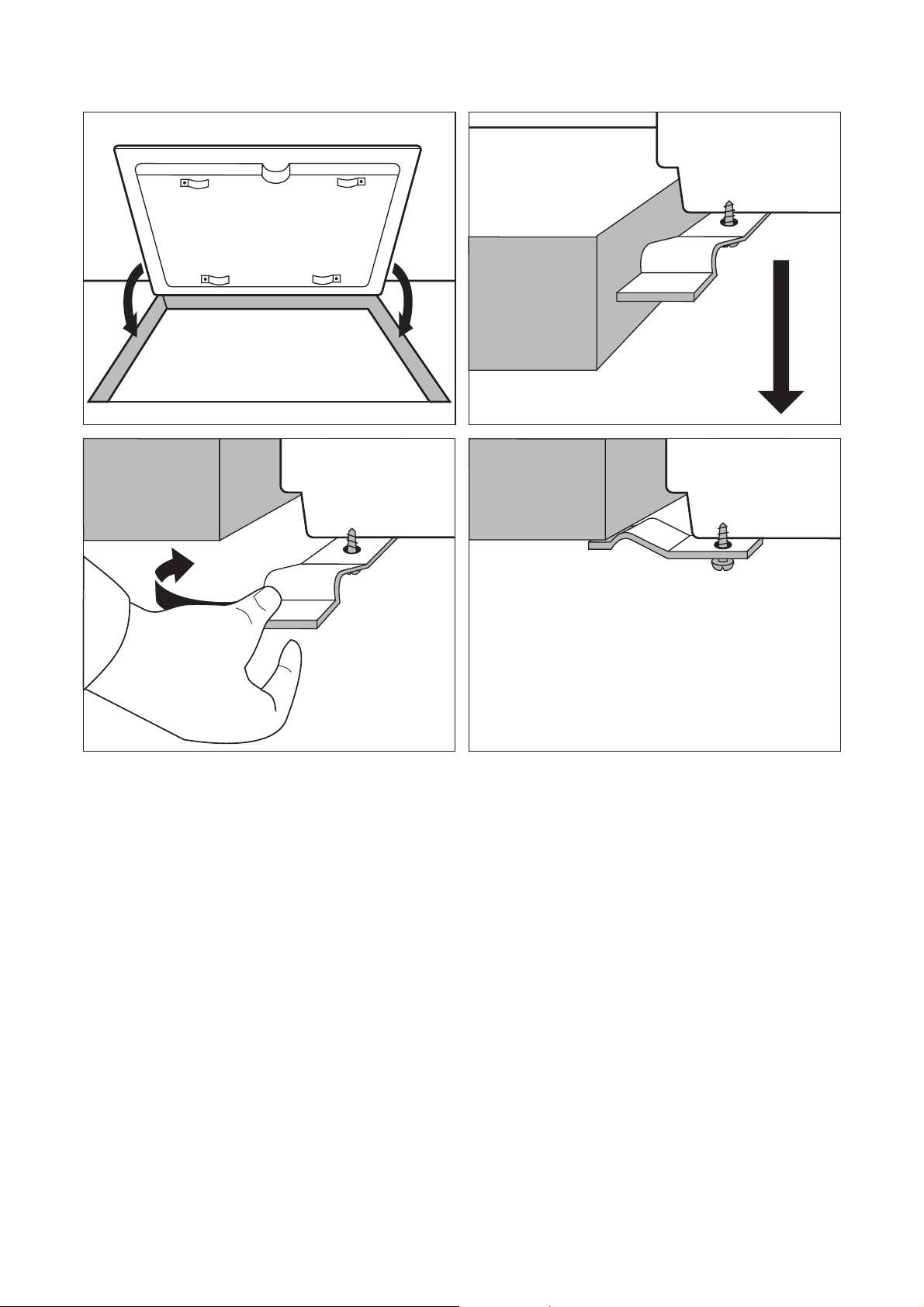

Assembly / Montage
32
34
33

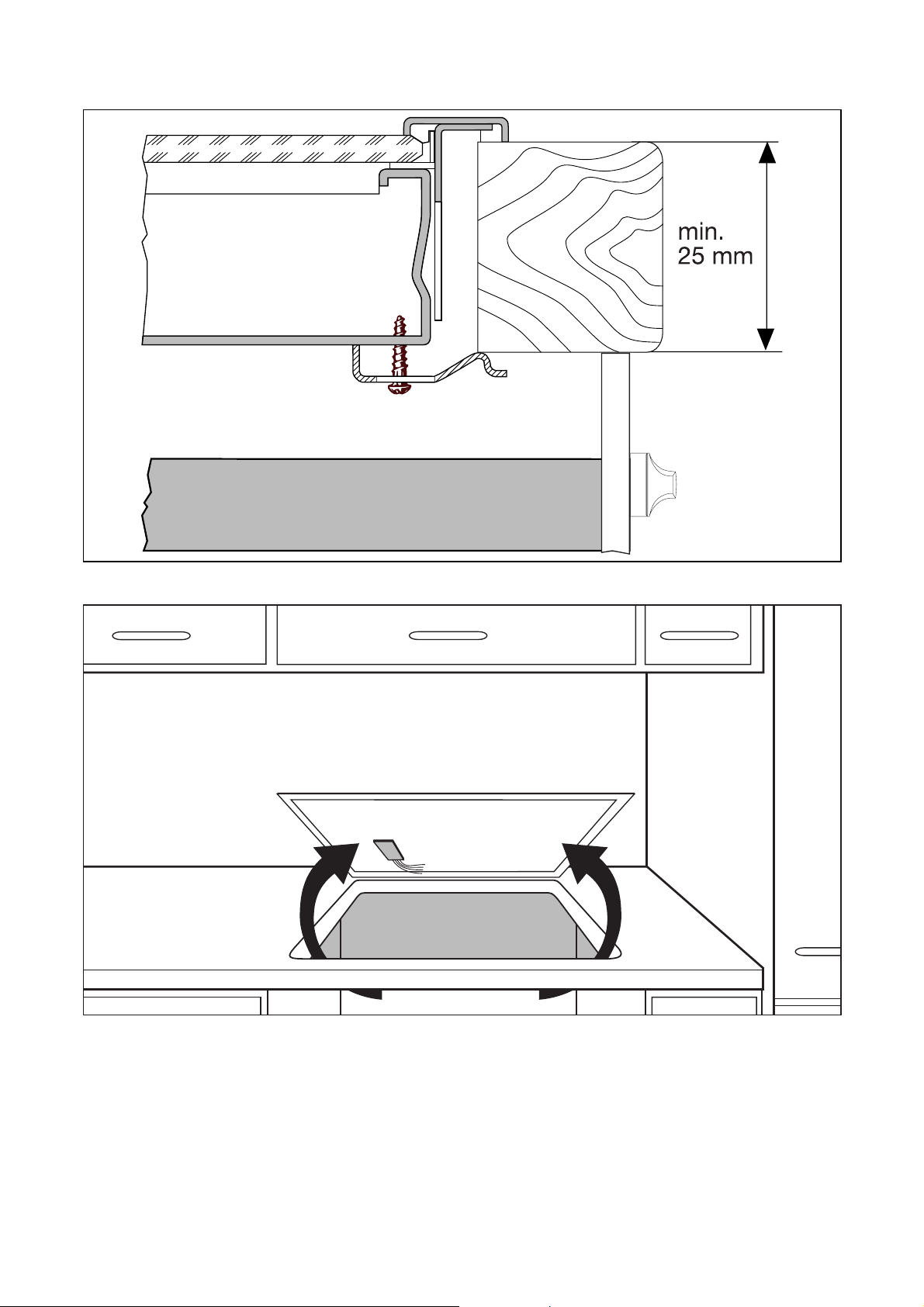

Removal / Démontage / Demontage
Rating Plate / Plaque signalétique / Typeplaatje
EHC 660 X
KEE2001
ELECTROLUX
230 V 50 Hz
949 590 931
7,2 kW
35
Subject to change without notice
Sous réserve de modifications
822 925 174-A-200605-01 Wijzigingen voorbehouden
