Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten
Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
1. Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2. …
3. …
Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung
Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.
2
Page 3
Inhalt
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ausstattung Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ausstattung Bedienfeld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Touch Control-Sensorfelder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Restwärmeanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vorbereitung des Geräts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Grill verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bedienung des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Gerät ein- und ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Grillstufe einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Kindersicherung verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Timer verwenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Sicherheitsabschaltung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Tipps zum Kochen und Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Glaskeramik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Was tun, wenn …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Montage mehrerer Frontline-Mulden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Servicestellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Points de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Servizio dopo vendita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
3
Page 4
Gebrauchsanweisung
1 Sicherheitshinweise
3 Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der
Garantieanspruch entfällt.
5 Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-
Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie
Bestimmungsgemäße Verwendung
• Dieses Gerät darf nur für das haushaltsübliche Grillen von Speisen verwendet werden.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Umbauten oder Veränderungen am Gerät sind nicht zulässig.
• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare
Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät
oder in dessen Nähe abstellen oder lagern.
Sicherheit für Kinder
• Kleinkinder grundsätzlich vom Gerät fernhalten.
• Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten las-
sen.
Allgemeine Sicherheit
• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und
autorisierte Fachkräfte vorgenommen werden.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende
Einbauschränke und Arbeitsplatten betrieben werden.
• Bei Störungen am Gerät oder Schäden an der Glaskeramik (Brüche,
Sprünge bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz
getrennt werden, um einen möglichen elektrischen Schlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten
Fachkräften durchgeführt werden.
4
Page 5
Sicherheit während der Benutzung
• Aufkleber und Folien von der Glaskeramik entfernen.
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
• Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche ge-
langen.
• Überhitzte Fette und Öle entzünden sich sehr schnell. Kochvorgänge mit
Fett oder Öl (z.B. Pommes frites) nicht unbeaufsichtigt lassen.
• Feuer mit einem Deckel ersticken, nie mit Wasser löschen.
• Bei Feuer alle Schalter auf Null stellen und etwaigen Dunstabzug aus-
schalten.
• Das Gerät nach jedem Gebrauch ausschalten.
Sicherheit beim Reinigen
• Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreini-
ger ist aus Sicherheitsgründen nicht zugelassen.
Vermeidung von Schäden am Gerät
• Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.
5
Page 6
Gerätebeschreibung
Ausstattung Grill
Grillrost Grilleinsatz
Heizstab
Schutzstecker
mit Lavasteinen
Wanne
Frontline-Leiste
Bedienfeld
Ausstattung Bedienfeld
Kontrolllampe
Kindersicherung
Anschlussbuchse
Anzeige
Timer
Kontrolllampe
Grill
Timerzeitwahl Grillstufenwahl
Anzeige
Grillstufe
Kontrolllampe
Ein/Aus
Kindersicherung
6
Timer
Grill Ein/Aus
Page 7
Touch Control-Sensorfelder
Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen werden durch Berühren der Sensorfelder gesteuert und von Anzeigen und
akustischen Signalen bestätigt.
Berührt werden die Sensorfelder von oben, ohne weitere Sensorfelder zu
verdecken.
Sensorfeld Funktion
Ein / Aus Gerät ein- und ausschalten
Einstellungen erhöhen Grillstufe erhöhen
Einstellungen verringern Grillstufe verringern
Timer Timer Auswahl
Einstellungen erhöhen Timer-Zeit erhöhen
Einstellungen verringern Timer-Zeit verringern
Kindersicherung Bedienfeld für Kinder sperren
Anzeigen
Anzeige Beschreibung
¾ keine Grillstufe eingestellt
¿ - Ç Grillstufen Grillstufe ist eingestellt
e Fehler Fehlfunktion ist aufgetreten
h Restwärme Gerät ist noch warm
l Kindersicherung Kindersicherung ist eingeschaltet
_ Sicherheitsabschaltung Sicherheitsabschaltung ist aktiv
Restwärmeanzeige
1 Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten
braucht das Gerät einige Zeit zum Abkühlen. Restwärmeanzeige
ten.
h beach-
7
Page 8
Vorbereitung des Geräts
Grill verwenden
1 Der Grill darf nur mit eingesetztem Grilleinsatz betrieben werden.
1. Grilleinsatz mit Lavasteinen in den Grill einsetzen.
Die Lavasteine nehmen das beim Grillen austretende Fett auf.
2. Grillrost mit beiden Händen festhalten
und schräg nach hinten führen bis er an
der Fixierung anliegt. (A)
3. Grillrost herablassen und den Stecker
in die Anschlussbuchse einsetzen. (B)
3 Bei sehr fetthaltigen Lebensmitteln kön-
nen die Lavasteine durch Wasser ersetzt
werden. Wichtig ist eine ausreichende
Wassermenge.
1 Anschlussbuchse hat stromführende Tei-
le und muss vor Feuchtigekeit geschützt
werden.
Wasser nur einfüllen, wenn Schutzstecker in die Anschlussbuchse eingesetzt
ist.
8
Page 9
Bedienung des Geräts
Gerät ein- und ausschalten
Bedienfeld Anzeige Kontrolllampe
Einschalten 2 Sekunden
berühren
Ausschalten 1 Sekunde berühren
¾ / h leuchtet
h / keine erlischt
1 Achtung! Anschlussbuchse hat stromführende Teile.
Gerät nur mit trockener Anschlussbuchse betreiben.
3 Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Funktion
eingestellt werden, sonst schaltet sich das Gerät automatisch aus.
3 Das Ausschalten funktioniert auch durch gleichzeitiges Berühren von und
. Dies gilt für alle Einzelfunktionen, zum Beispiel „Timer ausschalten“.
Grillstufe einstellen
Bedienfeld Anzeige Grillstufe
Erhöhen berühren
Verringern berühren Ç bis ¾
Ausschalten und gleichzeitig
berühren
u bis Ç
¾
3 Wird eine Grillstufe angewählt, blinkt die Anzeige bis zum Erreichen der
Grillstufe. Ist die angewählte Grillstufe erreicht, ertönt ein akustisches Signal.
3 Ist der Grillrost nicht richtig eingesetzt, heizt das Gerät nicht.
9
Page 10
Kindersicherung verwenden
Die Kindersicherung verhindert eine unerwünschte Benutzung des Geräts.
Kindersicherung einschalten
Schritt Bedienfeld Anzeige/Signal
1. Gerät einschalten (keine Kochstufe einstellen)
2. berühren
Gerät schaltet aus. Die Kindersicherung ist eingeschaltet.
¾
l
Kindersicherung ausschalten
Schritt Bedienfeld Anzeige/Signal
1. Gerät einschalten
2. berühren
Gerät schaltet aus. Die Kindersicherung ist ausgeschaltet.
l
0 leuchtet
Kindersicherung überwinden
Die Kindersicherung kann damit für einen einmaligen Kochvorgang ausgeschaltet werden; sie bleibt danach weiter aktiv.
Schritt Bedienfeld Anzeige/Signal
1. Gerät einschalten
2. und gleichzeitig berühren
Bis zum nächsten Ausschalten des Geräts kann es normal benutzt werden.
l
¾ / Akustisches Signal
10
Page 11
Timer verwenden
Zwei Funktionen sind möglich:
Funktion Voraussetzung Ergebnis nach
Ablauf der Zeit
Kurzzeitmesser
obere Kontrolllampe
Abschaltautomatik
untere Kontrolllampe
1xberühren akustisches Signal
0 leuchtet
2xberühren akustisches Signal
0 leuchtet
Grill schaltet aus
3 Beide Funktionen können gleichzeitig verwendet werden. Dabei wird in der
Anzeige die kürzere Zeit der beiden Zeiten angezeigt.
Nach Ablauf der eingestellten Zeit ertönt ein akustisches Signal und ¾
leuchtet in der Anzeige.
Zeit einstellen
Schritt Bedienfeld Anzeige
1. berühren Kontrolllampe blinkt
2. oder berühren
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.
Timer-Funktion ausschalten
0 bis 99 Minuten
Schritt Bedienfeld Anzeige
1. berühren Kontrolllampe blinkt schneller
Verbleibende Zeit wird angezeigt
2. berühren Die verbleibende Zeit zählt rückwärts
bis 0.
Die Kontrolllampe erlischt.
Die Timer-Funktion ist ausgeschaltet.
11
Page 12
Zeit verändern
Schritt Bedienfeld Anzeige
1. berühren Kontrolllampe blinkt schneller
Verbleibende Zeit wird angezeigt
2. oder
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Die Zeit ist eingestellt.
Die Zeit läuft rückwärts ab.
berühren 01 bis 99 Minuten
Verbleibende Zeit anzeigen
Schritt Bedienfeldfeld Anzeige
1. berühren Kontrolllampe blinkt schneller
Verbleibende Zeit wird angezeigt
Nach einigen Sekunden blinkt die Kontrolllampe langsamer.
Akustisches Signal ausschalten
Schritt Bedienfeld Akustisches Signal
1. berühren Akustische Quittierung.
Akustisches Signal verstummt.
Sicherheitsabschaltung
• Werden ein oder mehrere Sensorfelder länger als ca. 10 Sekunden verdeckt, z.B. durch einen daraufliegenden Topflappen, ertönt ein Signal und
das Gerät schaltet automatisch ab.
• Wird das Gerät nach 90 Minuten nicht ausgeschaltet oder die Grillstufe
bzw. Temperatur nicht verändert, schaltet sich das Gerät automatisch aus.
_ wird angezeigt.
Bedienfeld
3 Feuchtigkeit (z.B. ein nasses Tuch) oder überkochende Flüssigkeiten auf
dem Bedienfeld schalten das Gerät sofort aus.
12
Page 13
Tipps zum Kochen und Braten
3 Acrylamidhinweis
Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir,
möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu
stark zu bräunen.
13
Page 14
Reinigung und Pflege
1 Vorsicht! Während der Reinigung muss das Gerät ausgeschaltet sein. Gerät
abkühlen lassen, bis alle Teile ohne Gefahr berührt werden können.
1 Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Ge-
rät. Mit Wasser und Spülmittel reinigen.
1 Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät.
Rückstände mit Wasser und Spülmittel entfernen.
Glaskeramik
1 Achtung! Anschlussbuchse hat stromführende Teile.
Gerät mit eingesetztem Schutzstecker reinigen.
1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.
2. Gerät mit einem sauberen Tuch trockenreiben.
Abnehmbare Frontline-Leiste
Die Frontline-Leiste aus Aluminium hat eine Magnetbefestigung. Sie läßt
sich einfach von Hand abheben und mit einem Spülmittel reinigen. Bitte keine Scheuermittel oder kratzenden Schwämme verwenden. Die Leiste nicht
in der Spülmaschine reinigen.
14
Page 15
Grill
Grillrost und Grilleinsatz
Grillrost und Grilleinsatz nach jedem Gebrauch reinigen.
Zur Reinigung des Grillrostes lässt sich der Heizstab abnehmen.
1 Achtung! Der Stecker des Heizstabs darf nicht in Wasser getaucht werden.
Bohrung
Zentrierstift

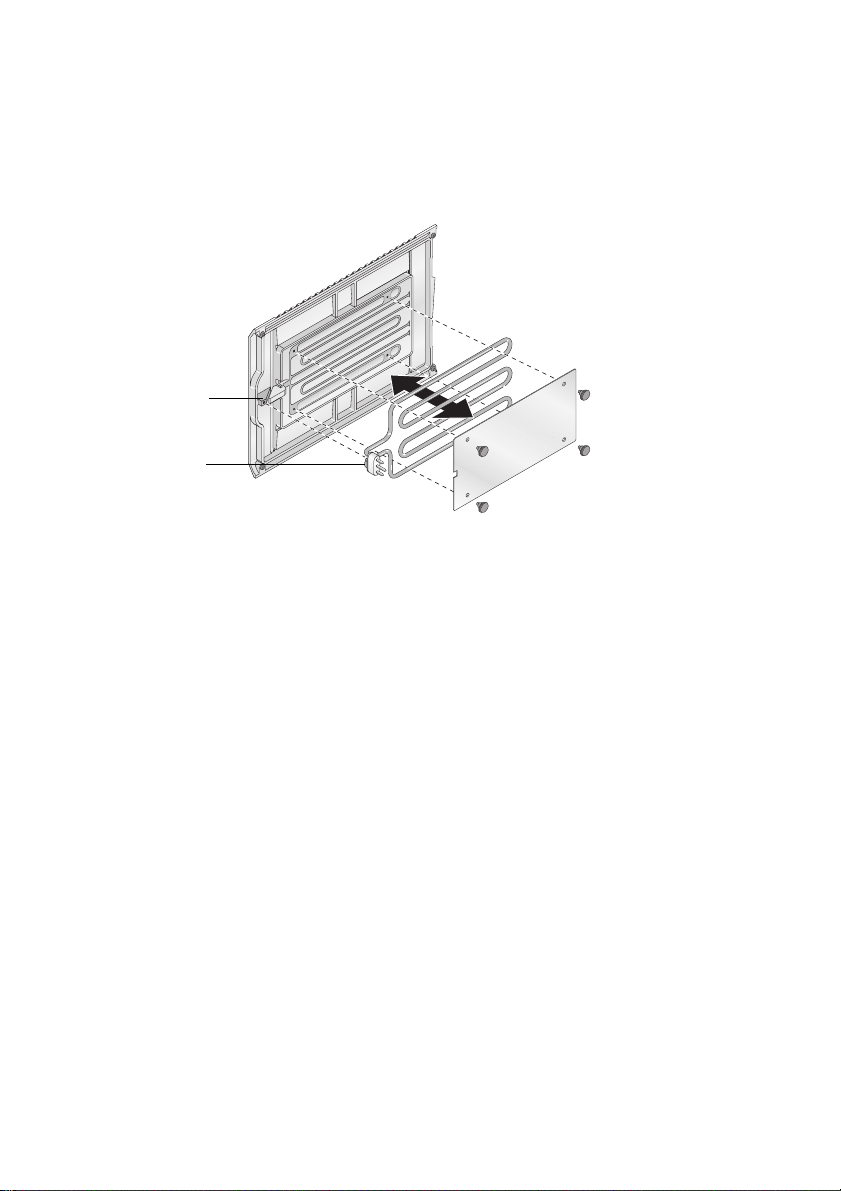

Heizstab abnehmen
1. Grillrost aus dem Gerät entnehmen.
2. Schrauben an der Unterseite des Grillrostes lösen.
3. Platte abnehmen.
4. Heizstab entfernen.
Grillrost und Grilleinsatz reinigen
Verschmutzungen mit einer Bürste entfernen.
Hartnäckige Verschmutzungen in heißem Spülwasser einweichen.
3 Falls graue Verfärbungen auftreten, Grillrost gelegentlich einölen.
Heizstab einsetzen
1. Zentrierstift am Heizstab in die Bohrung des Grillrostes stecken und Platte
auflegen.
2. Schrauben aufsetzen und festdrehen.
3 Vor der Anschlussbuchse befindet sich der Grilltemperatursensor. Die Kon-
taktfläche des Sensors zum Grillrost ist stets sauber zu halten.
Lavasteine
Sobald sich auf den Lavasteinen viel Fett angesammelt hat, müssen die Lavasteine gereingt werden.
Lavasteine in der Spülmaschine in einem spülmaschinengeeignetem Korb
oder in heißem Spülwasser reinigen.
15
Page 16
Was tun, wenn …
Problem Mögliche Ursache Abhilfe
Das Gerät lässt sich nicht
einschalten oder funktioniert
nicht
_
wird angezeigt oder Gerät
wird nicht heiß
Grill reagiert nicht bzw. hat zu
hohe Temperaturen
e
und Zahl wird angezeigt Fehler in der Elektronik Gerät einige Minuten vom
Seit dem Einschalten des
Geräts sind mehr als 10 Sekunden vergangen
Die Kindersicherung ist eingeschaltet
Mehrere Sensorfelder wurden
gleichzeitig berührt
Die Sensorfelder sind durch
ein feuchtes Tuch oder mit
Flüssigkeit teilweise bedeckt
Sicherheitsabschaltung hat
ausgelöst
Grillrost ist nicht richtig einsetzen
Grilltemperatursensor oder
Grillrost sind verschmutzt
l
_
Gerät wieder einschalten.
Kindersicherung deaktivieren (siehe Kapitel „Kindersicherung“)
Nur ein Sensorfeld berühren
Tuch oder Flüssigkeit entfernen.
Gerät wieder einschalten.
Gerät wieder einschalten
Grillrost richtig in die Anschlussbuchse einsetzen
Sensor und Grillrost reinigen
Netz trennen (Sicherung der
Hausinstallation herausnehmen)
Wird nach dem Einschalten
wieder
e
Kundendienst rufen
angezeigt, den
Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme
nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler
oder den Kundendienst.
1 Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für
den Benutzer entstehen.
3 Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers bzw.
des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.
16
Page 17
Entsorgung
2 Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen
Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den
kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
2 Altgerät
Das Symbol
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben.
W auf dem Produkt oder seiner Verpackung weist darauf hin,
17
Page 18
Montageanweisung
Sicherheitshinweise
Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.).
Die Montage darf nur von einer Fachkraft ausgeführt werden.
Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten.
Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät montiert sein.
Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen.
Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab.
1 WARNUNG!
Verletzungsgefahr durch elektrischen Strom.
• Die Netzanschlussklemme liegt an Spannung.
• Netzanschlussklemme spannungsfrei machen.
• Anschlussschema beachten.
• Sicherheitsregeln der Elektrotechnik beachten.
• Berührungsschutz durch fachgerechten Einbau sicherstellen.
• Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.
1 ACHTUNG!
Schäden durch elektrischen Strom.
Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Klemmverbindungen fachgerecht ausführen.
• Kabel zugentlasten.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie
durch eine besondere Anschlussleitung (Typ H05BB-F Tmax 90°C; oder höherwertig) ersetzt werden. Diese ist beim Kundendienst erhältlich.
In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig
vom Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen
(Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter
und Schütze.
18
Page 19
Montage
19
Page 20
20
Page 21
Montage mehrerer Frontline-Mulden
zusätzliche Teile: Verbindungstraverse(n), hitzebeständiges Silikon, Gum-
miklotz, Schabklinge
3 Nur hitzebeständiges Spezial-Silikon verwenden.

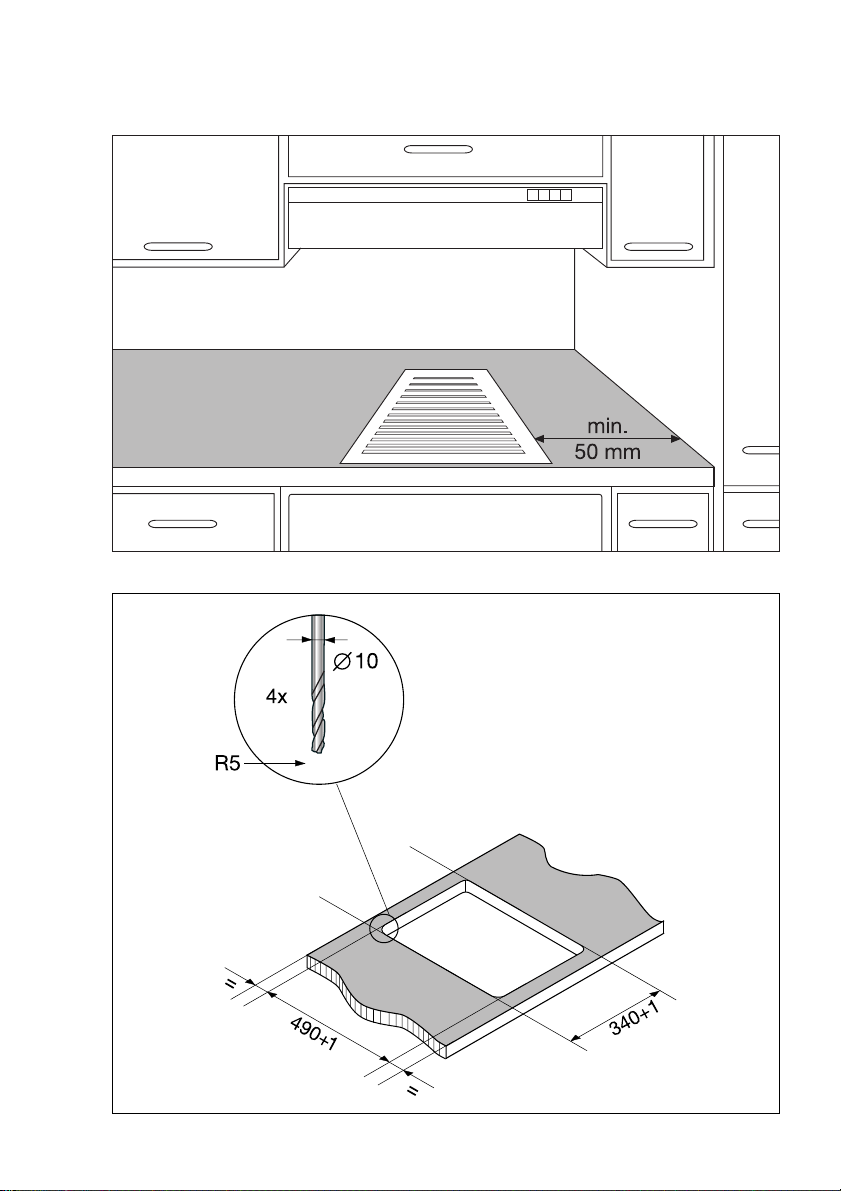

Ausschnitt
Abstand zur Wand: mindestens 50 mm
Tiefe: 490 mm

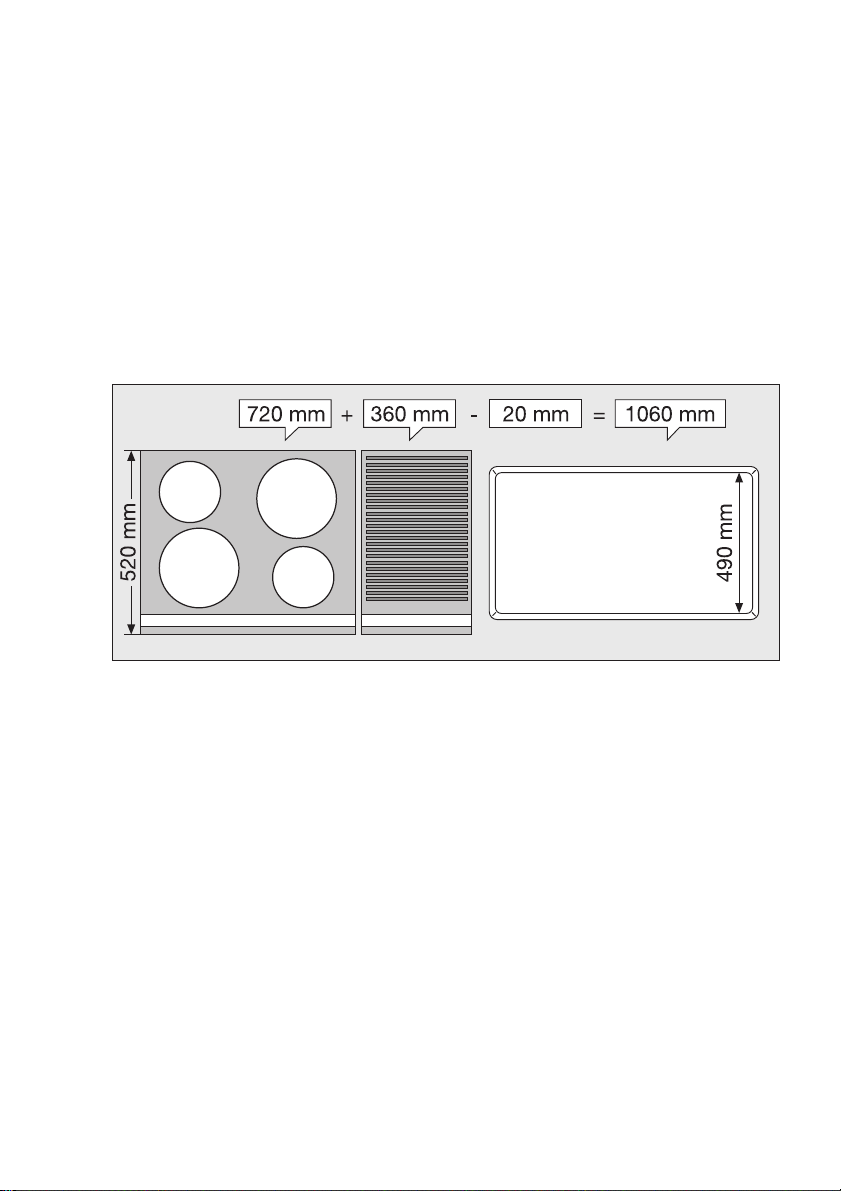

Breite: Die Breiten aller einzubauenden Geräte werden addiert, abzüglich
20 mm (siehe auch „Übersicht über alle Gerätebreiten“)
Beispiel:
Montage mehrerer Geräte
1. Ausschnitt berechnen und aussägen.
2. Frontline-Leiste von den Geräten von Hand abheben (Magnetbefesti-
gung).
3. Geräte einzeln mit der Unterseite nach oben auf eine weiche Unterlage
(zum Beispiel eine Decke) legen.
4. Spannlaschen/Schraubkrallen in die passenden Löcher der Schutzkästen
schrauben/klipsen.
21
Page 22

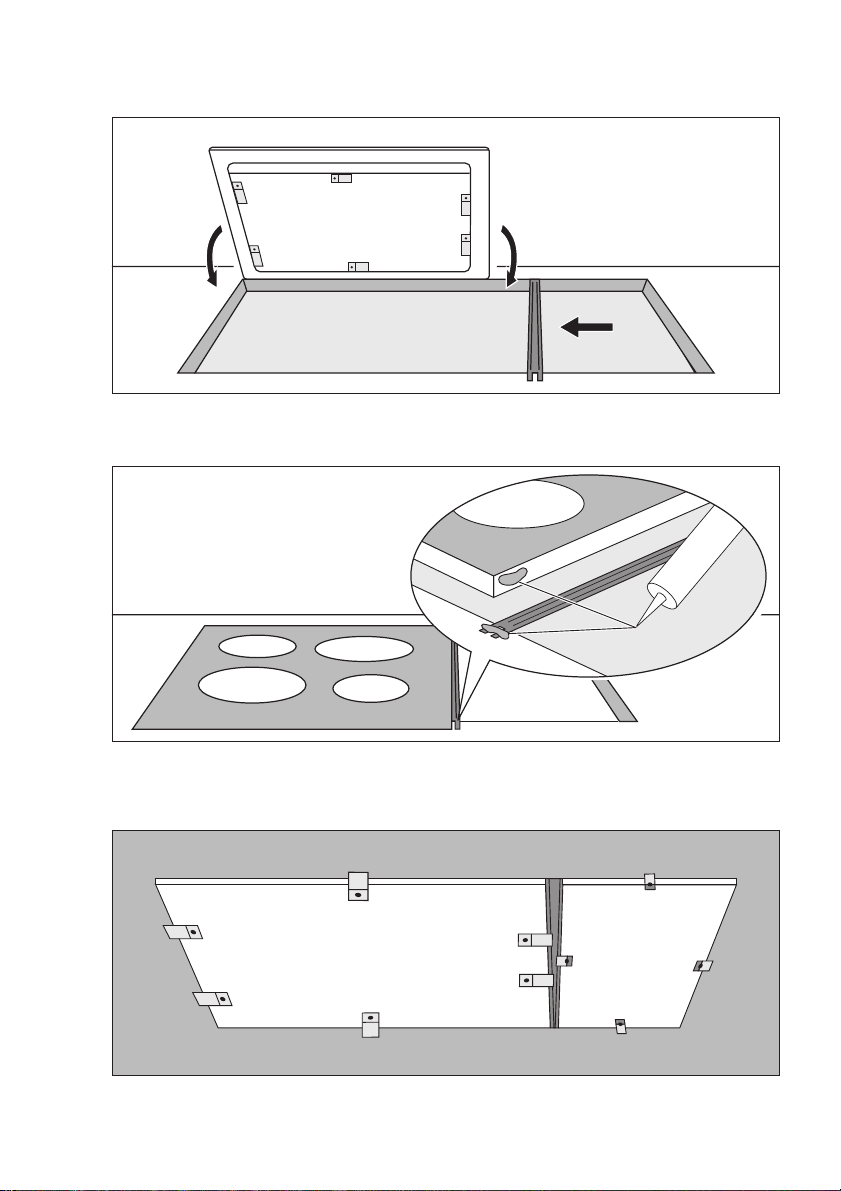

5. Das erste Gerät in den Ausschnitt setzen. Verbindungstraverse in den
Ausschnitt legen und Traverse halb unter das Gerät schieben.
6. Silikon auf die Geräte-Ecken geben, die aneinanderstoßen werden. Silikon
auf das Traversenende geben.
7. Spannlaschen/Schraubkrallen von unten an der Arbeitsplatte und an der
Verbindungstraverse lose einschrauben.
22
Page 23
8. Frontline-Leisten auf die Geräte setzen. Den korrekten Sitz der FrontlineLeisten nebeneinander überprüfen.
9. Spannlaschenschrauben/Schraubkrallenschrauben festziehen.

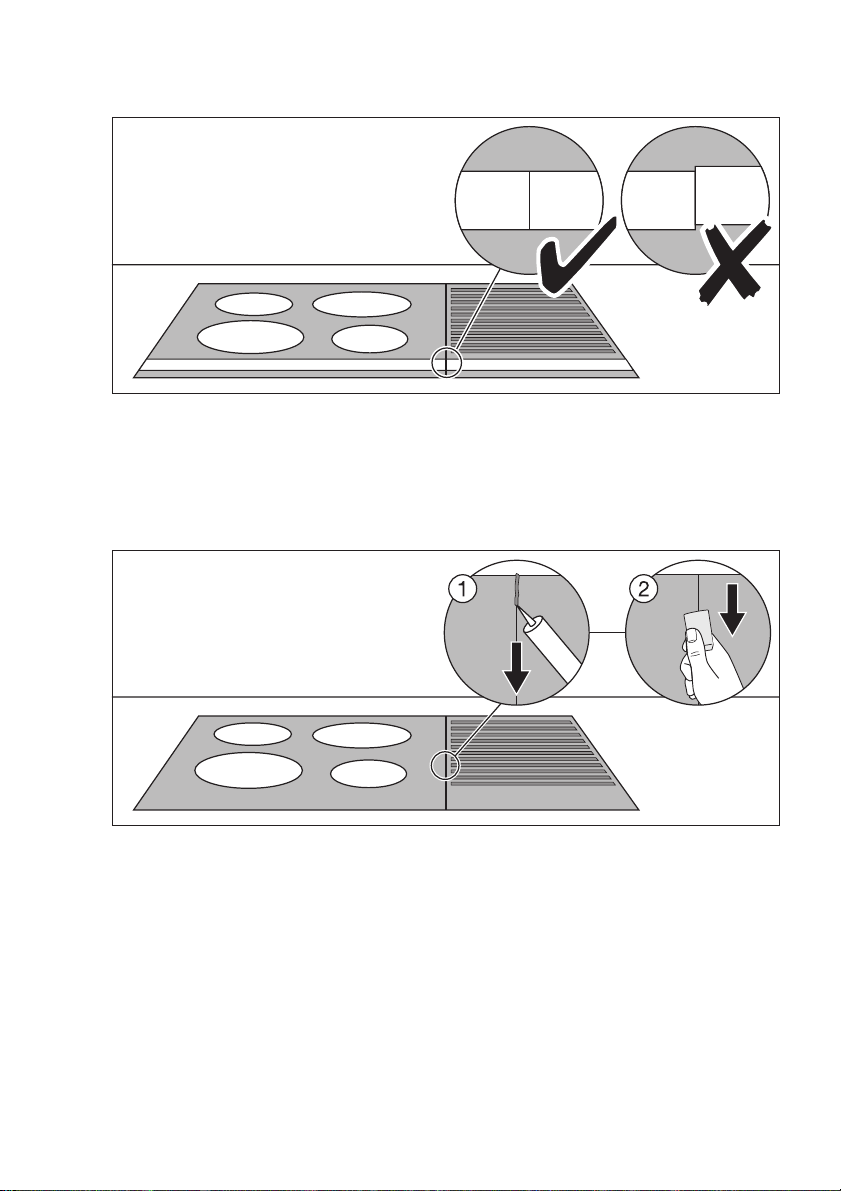

10.Silikonstreifen in den Spalt zwischen den Geräten spritzen.
11.Silikonstreifen mit etwas Seifenwasser anfeuchten.
12.Gummiklotz hart gegen die Glaskeramik drücken und langsam den Spalt
entlang ziehen.
13.Silikon bis zum nächsten Tag aushärten lassen.
14.Überstehendes Silikon vorsichtig mit der Schabklinge entfernen.
15.Glaskeramik gründlich säubern.
16.Frontline-Leisten wieder aufsetzen.
23
Page 24
Übersicht über alle Gerätebreiten
180 mm
Tischabzug
360 mm
Glaskeramikkochfeld mit 2 Strahlheiz-Kochzonen
Glaskeramikkochfeld mit 2 Induktions-Kochzonen
Gasmulde mit 2 Brennern
Grill
Grill/Friteuse
Wok
580 mm
Glaskeramikkochfeld mit 4 Strahlheiz-Kochzonen
Gasmulde mit 4 Brennern
720 mm
Glaskeramikkochfeld mit 4 Strahlheiz-Kochzonen
Glaskeramikkochfeld mit 4 Induktions-Kochzonen
Gasmulde mit 4 Brennern
24
Page 25
Typenschild
ELECTROLUX
220 - 240 V2,0 kW
Induction 7,3 kW
59 GED 23 KO
941 177 498
50 Hz
EHB3837-U
25
Page 26
Servicestellen
5506 Mägenwil/Zürich
Industriestr. 10
9000 St. Gallen
Vonwilstrasse 15
4127 Birsfelden
Hauptstrasse 52
8604 Volketswil
Hölzliwisenstrasse 12
6032 Emmen
Buholzstrasse 1
7000 Chur
Comercialstrasse 19
3063 Ittigen/Bern
Ey 5
Ersatzteilverkauf
5506 Mägenwil
Industriestrasse 10
0848 848 023
Fachberatung / Verkauf
8048 Zürich
Badenerstrasse 587
044 405 81 11
Garantie
Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein,
Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung
und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
26
Page 27
Points de Service
1028 Préverenges
Le Trési 6
Points de vente de rechange
5506 Mägenwil
Industriestrasse 10
0848 848 023
Demonstration / Vente
8048 Zürich
Badenerstrase 587
044 405 81 11
Garantie
Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de
livraison ou de la mise en service au consommateur (documenté au moyen
d’une facture, d’un bon de garantie ou d’un justificatif d’achat).
Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi
que les pièces de rechange.
Les conditions de garantie ne sont pas valables en cas d’intervention d’un
tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobservation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de
force majeure.
27
Page 28
Servizio dopo vendita
6916 Grancia
Zona Industriale E
Vendita pezzi di ricambio
5506 Mägenwil
Industriestrasse 10
0848 848 023
Consulente (cucina) / Vendita
8048 Zürich
Badenerstrasse 587
044 405 81 11
Garanzia
Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di
consegna o dalla sua messa in funzione (fa stato la data della fattura, del
certificato di garanzia o dello scontrino d’acquisto).
Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza
delle prescrizioni d’istallazione ed istruzioni per l’uso.
Ersatzteile, Zubehör und Pflegemittel
Schweiz: Sie können Ersatzteile, Zubehör und Pflegemittel on-line bestellen
bei http://www.electrolux.ch
Pièces détachées, accessoires et produits d'entretien
Pour la Suisse : Vous pouvez commander des pièces détachées, des accessoires et des produits d'entretien en ligne sur http://www.electrolux.ch
Ricambi, accessori e prodotti di pulizia
Per la Svizzera: Ricambi, accessori e prodotti di pulizia si possono ordinare
direttamente sul sito internet http://www.electrolux.ch
28
Page 29
Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland
wie folgt:
Bei Fragen zu Bedienung oder Ausstattung Ihres Gerätes
Wenden Sie sich an die Electrolux Hausgeräte Infoline:
Telefon: 0180 5 222 7 22
Internet: www.electrolux.de
Bei technischen Störungen
Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel
„Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten:
Rufen Sie den Kundendienst:
Telefon: 0180 322 66 22*
Fax: 0180 580 41 41 (0,12 Euro/Min)**
Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)

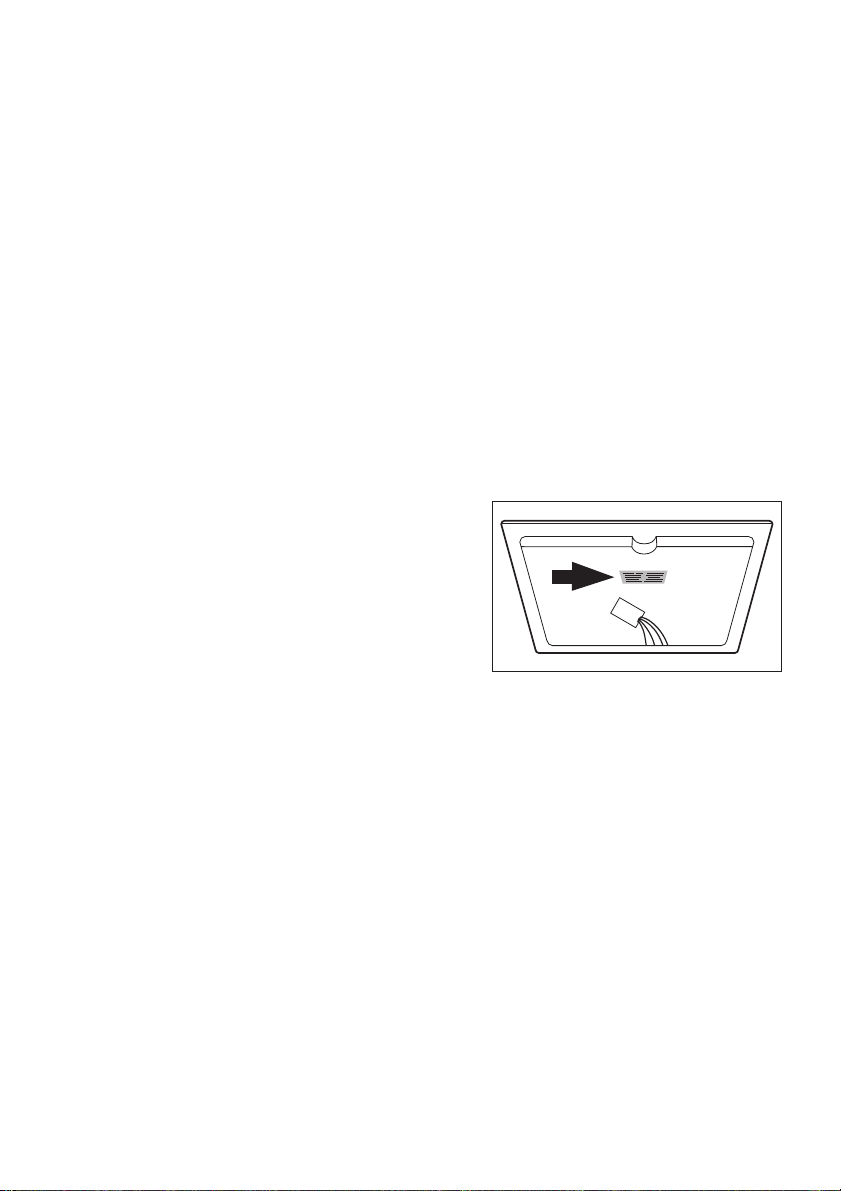

(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das Ge-
rät anzeigt
– dreistellige Buchstaben-Zahlenkombination der Glaskeramik
(0,12 Euro/Min)**
(0,09 Euro/Min)**
Ersatzteile, Zubehör und Pflegemittel
Telefon: 0180 500 10 76 (0,12 Euro/Min)**
Fax: 0180 500 11 94 (0,12 Euro/Min)**
Internet: www.electrolux.de
*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelege-
nen Niederlassung des Werkskundendienstes oder dem nächstgelegenen Service-Partner verbunden.
**) Deutsche Telekom/Stand Januar 2002
29
Page 30
30
Page 31
31
Page 32
www.electrolux.com
www.electrolux.de
www.electrolux.at
www.electrolux.be
www.electrolux.ch
822 925 472-C-220107-03 Änderungen vorbehalten
Loading...
