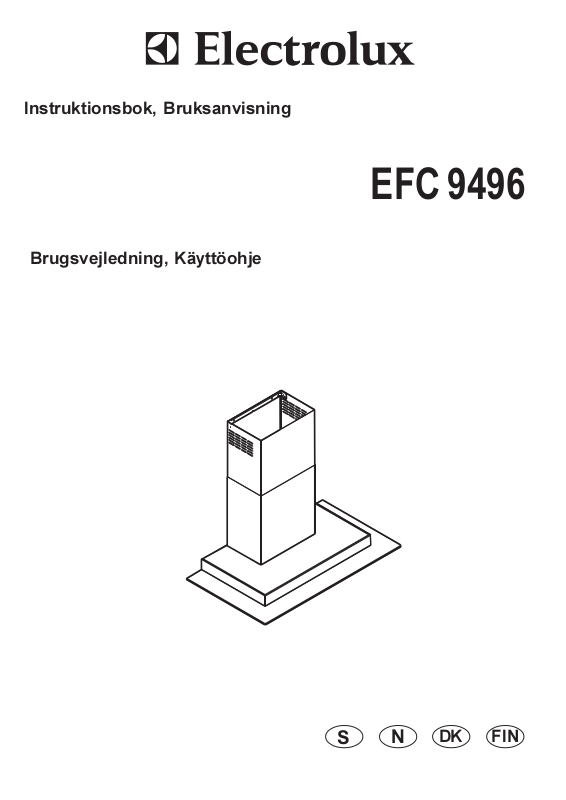

Instruktionsbok, Bruksanvisning
Brugsvejledning, Käyttöohje
EFC 9496
S
N
DK
FIN
S Innehållsförteckning ............................................................. 2
N Innholdsfortegnelse ............................................................ 10
DK Indholdsfortegnelse ............................................................ 18
F IN Sisällysluettelo .................................................................. 26
Sisällysluettelo
Turvallisuustietoa ..................................................................................... 26
Liesituulettimen kuvaus ........................................................................... 27
Näin käytät liesituuletinta ........................................................................ 28
Hoito ja puhdistus .................................................................................... 29
Jos liesituuletin ei toimi ............................................................................ 30
Lisävarusteet........................................................................................... 30
Tekniset tiedot ......................................................................................... 31

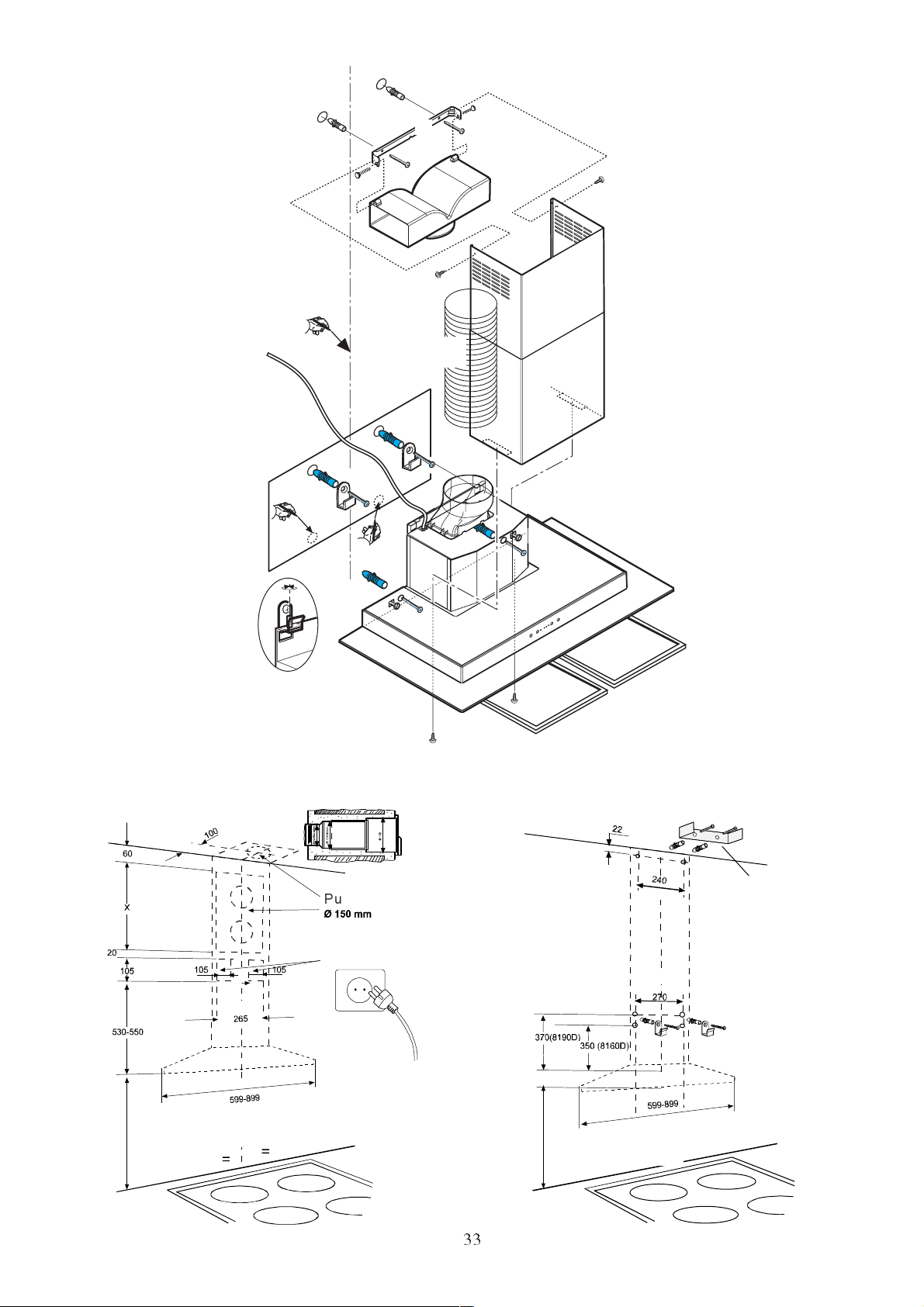

Asennus .................................................................................................. 31
Turvallisuustietoa
Liesituuletin on tarkoitettu vain normaaliin kotitalouskäyttöön. Se täyttää kansainväliset turvallisuusmääräykset ja
laatustandardit. Turvallisuustoimenpiteet eivät voi kuitenkaan kokonaan poistaa kaikkia
tapaturmavaaroja. Lue sen vuoksi huolellisesti ohjeet, neuvot ja varoitustekstit ennen liesituulettimen asennusta ja
käyttöönottoa. Kiinnitä erityistä huomiota varoituskolmiolla merkittyihin teksteihin henkilö- ja esinevahinkojen
välttämiseksi. Säilytä käyttöohje ja anna se liesituulettimen mukana, jos se myydään tai luovutetaan toiselle
henkilölle.
Asennus ja huolto
Kaikki sähköasennukset on annettava
valtuutetun asentajan ja lieden asennus
ammattitaitoisen henkilön tehtäväksi. Jos työt
tekee henkilö, jolla ei ole riittäviä tietoja,
liesituulettimen ominaisuudet saattavat
huonontua ja seurauksena saattaa olla henkilö
ja/ tai esinevahinkoja.
Pienin sallittu etäisyys liesituulettimen
alareunasta sähkölieteen tai tasoon on 50 cm ja
kaasulieteen tai tasoon 65 cm.
Jos kaasulieden asennus vaatii suuremman
etäisyyden, on se otettava huomioon.
Varmista, ettei liesituulettimen liitäntäjohto joudu
puristuksiin asennettaessa.
Liesituuletin on jännitteetön vain silloin, kun
pistoke tai sulake on irrotettu.
Poistoilmaa ei saa johtaa kanavaan, jota
käytetään muulla kuin sähköllä toimivien
laitteiden, esim. öljypolttimen tai puulieden
savukanavana.
Kun käytät tuuletinta
Uppopaistettaessa tai sulatettaessa rasvaa,
parafiinia tai muita helposti syttyviä
elintarvikkeita liettä ei saa jättää ilman
valvontaa. Mahdollisen palon sattuessa: Sulje
välittömästi liesituuletin ja käännä keittoalueen/levyn vääntimet nolla-asentoon HUOM!
Tukahduta tuli kannella. Älä koskaan käytä
vettä.
Tuulettimen alla ei saa liekittää. Se voisi
aiheuttaa palovaaran. Muista myös, että
paistorasva saattaa ylikuumetessaan syttyä
palamaan. Älä koskaan jätä paistinpannua ilman
valvontaa.
Hygieenisyys- ja turvallisuussyistä rasvasuodatin
on puhdistettava säännöllisesti, sillä
keittoalueelle-/levylle tippuva rasva voisi
aiheuttaa palovaaran. Katso tarkemmin
käyttöohjeen kohdasta Hoito ja puhdistus.
Liesituulettimen romuttaminen
Estä myös romutetun liesituulettimen
aiheuttamat tapaturmat. Irrota pistoke
pistorasiasta ja katkaise johto liesituulettimen
päästä. Kysy kunnallisesta jätehuollosta, minne
romutetun liesituulettimen voi toimittaa.
26
Liesituulettimen kuvaus
Toiminnat
Valittavissa on kaksi toimintatapaa:
Puhallus hormiliitännän (lisävarusteet) ja
ilmanpoistokanavan läpi.
Ilmankierto hiilisuodattimen läpi (lisävarusteet).
Liitosletkua ei saa liittää kanavaan, jota
käytetään öljy- kaasu- tms. lieden
savukanavana
Vakiovarusteet
Liesituulettimen mukana tulevat:
1 tuuletin,jossa säätimet, valaisin ja
tuuletinmoottori.
1 teleskooppihormi, joka koostuu U-muotoisesta
yläosasta ja U-muotoisesta alaosasta.
1 poraussapluuna.
1 ilmanohjain hiilisuodatusta varten
1 muovipussi, jossa 2 seinäkiinnikettä
tuuletinkuvun asennusta varten, 1 hormikiinnike
asennusta varten, muovitulppia, ruuveja sekä
ohjeet.
Seuraavat osat tilataan jälleenmyyjältä:
Hiilisuodatin, Type 150 LONG LIFE.
Hiilisuodatinta käytetään, kun tuuletin toimii
huoneilmaan palauttavana.
Ilmanpoistotoiminto
Ilma poistuu ulos putken kautta jonka on oltava
laipassa A. Kuva 1.
Parhaan tuloksen saavuttamiseksi reiän on
oltava läpimitaltaan samankokoinen kuin
poistoaukko.
D
A
Ilmankiertotoiminto
Aktiivihiilisuodatin suodattaa ilman ja puhaltaa
sen takaisin keittiöön poistoputken ylemmän
ritilän kautta.
Ilmankiertotoimintoa varten tarvitaan
alkuperäinen Electrolux Type 150 LONG LIFE
aktiivihiilisuodatin
Kuva 1
27
Näin käytät liesituuletinta
Kuva 2
A BCDE F G H
Ohjauspaneeli
Paras tulos saavutetaan käyttämällä alhaista
nopeutta normaalikäytössä ja täyttä nopeutta
silloin kun hajuja on kehittynyt enemmän.
Käynnistä tuuletin muutama minuutti ennen
ruoanlaiton aloittamista, siten keittiöön syntyy
alipaine. Ruoanlaiton jälkeen tuulettimen tulisi
antaa toimia noin 15 minuuttia tai kunnes hajut
ovat haihtuneet. Ohjauskatkaisijat sijaitsevat
yksikön etupaneelissa.
A - Kytkee tuulettimen pois toiminnasta
B - Tuulettimen käynnistys ja nopeuden valinta
1-2-3-1-2.............
C - Merkkivalo, nopeus 1 ja rasvasuodattimen
puhdistaminen
D - Merkkivalo, nopeus 2 ja hiilisuodattimen
vaihtaminen
E - Merkkivalo, nopeus 3
F - Merkkivalo, Tehotuuletus
G - Tehotuuletus-painike. Tehotuuletus toimii 5
minuutin ajan:
- jos tuulettimen teho muutetaan
Tehotuuletus-toiminnolle, palautuu
tuulettimen teho takaisin aikaisemmin
valittuun tehoon, kun Tehotuuletuksen aika, 5
minuuttia, on kulunut.
- jos tuuletin on kytketään suoraan
Tehotuuletus-toiminnolle, kytkeytyy tuuletin
pois toiminnasta, kun 5 minuuttia on kulunut.
Käytä Tehotuuletus-toimintoa ruuan laiton
jälkeen, käryn ja höyryn poistamiseen. Jos
haluat keskeyttää Tehotuuletus-toiminnon,
ennen kuin 5 minuuttia on kulunut, paina
painiketta A tai B.
H - Valaistus päällä/pois.
Jos tuuletin tai sen säädöt eivät toimi: irrota laite
sähköverkosta 5 sekunnin ajaksi ja käynnistä
tuuletin sen jälkeen uudestaan.
aktiivihiilisuodattimilla). Tuuletin toimitetaan
tehtaalta ilman aktiivihiilisuodatinta, joten
hiilisuodattimen vaihtamisen merkkivalo ei ole
käytössä. Mikäli liesituuletinta aiotaan käyttää
aktiivihiilisuodattimilla, vaihtamisen merkkivalo
aktivoidaan seuraavasti:
Paina samanaikaisesti painikkeita A ja B ja pidä
niitä alaspainettuina 3 sekunnin ajan. Aluksi syttyy
vain rasvasuodattimen merkkivalo C, kun myös
hiilisuodattimen merkkivalo D syttyy, vaihtamisen
merkkivalo on aktivoitu. Käytöstä poistaminen:
Paina uudelleen painikkeita A ja B 3 sekunnin ajan,
kunnes hiilisuodattimen merkkivalo D sammuu.
Rasvasuodattimen merkkivalo (C)
Merkkivalo C vilkkuu kun rasvasuodatin täytyy
puhdistaa.
Puhdistus on suoritettava noin 40 käyttötunnin
välein.
Lue rasvasuodattimen huolto-ohjeet.
Aktiivihiilisuodattimen merkkivalo (D)
Aktiivihiilisuodattimen merkkivalo D vilkkuu kun
hiilisuodatin täytyy vaihtaa.
Vaihto on suoritettava noin 160 käyttötunnin välein.
Lue aktiivihiilisuodattimen vaihto-ohjeet.
Suodattimen merkkivalon kytkeminen pois
Paina suodattimien puhdistuksen tai vaihdon jälkeen
painiketta G ja H, 3 sekunnin ajan, kunnes
rasvasuodattimen merkkivalo C tai hiilisuodattimen
merkkivalo D lakkaa vilkkumasta.
Varoitus ! Suodattimien merkkivalojen säätö on
tehtävä tuulettimen ollessa kytkettynä
sähköverkkoon, älä tällöin irrota tuuletinta
sähköverkosta.
Tuuleta oikein
Jotta liesituuletin toimisi oikein, keittiöön pitää
muodostua alipaine. Pidä sen vuoksi keittiön ikkunat
suljettuna tuulettimen käydessä. Sen sijaan on hyvä
pitää ikkunaa auki viereisessä huoneessa, kun
liesituuletinta käytetään.
Rasvasuodattimen ja
aktiivihiilisuodattimen
merkkivalot
Tämä liesituuletin on varustettu merkkivaloilla, jotka
osoittavat milloin rasvasuodatin on puhdistettava tai
aktiivihiilisuodatin vaihdettava (suodatinversio
Tärkeää tietää
Jos liesituuletinta käytetään samanaikaisesti esim.
avotakan kanssa, joka ottaa ilmaa sisätiloista,
seurauksena voi olla takaisinimu ja savun
tunkeutuminen huoneeseen. Tähän auttaa ikkunan
avaaminen. Ilmiötä ei esiinny, kun liesituulettimessa
on hiilisuodatin.
28
Hoito ja puhdistus
Katkaise liesituulettimesta virta aina ennen puhdistusta, joko irrottamalla pistoke tai sulake.
Puhdista suodatin usein. Rasvakerros suodattimessa tai keittiöhormissa aiheuttaa palovaaran, jos
esimerkiksi keittolevy unohtuu päälle (tai muunlaisen ylikuumenemisen yhteydessä).
Kuvun puhdistus
Käytä liesituulettimen ulkopuolen puhdistukseen kosteaa
liinaa ja mietoa puhdistusainetta. Älä käytä puhdistukseen
syövyttäviä, hankaavia tai helposti syttyviä aineita.
Rasvasuodattimien puhdistus
Rasvasuodattimet on puhdistettava kuukauden tai kahden
kuukauden välein käytöstä riippuen.
Mitä puhtaampi rasvasuodatin on, sitä paremmin se
kerää rasvaa. Irrota suodattimet seuraavasti, kuva 3:
Paina ensin metallisen rasvasuodattimen suljinta
taaksepäin ja ota suodatin sitten pois vetämällä sitä
alaspäin.
Rasvasuodatin koostuu alumiinilangoista, joihin rasva tarttuu
kiinni. Suodatin puhdistetaan kuumassa vedessä rasvaa
liuottavalla astianpesuaineella tai astianpesukoneessa. Anna
suodattimen kuivua ennen takaisin asennusta. HUOM!
Suodatin voi hieman värjäytyä astianpesukoneessa.
Hiilisuodattimien vaihto ja puhdistus
Kuva 3
AA
Koskee vain ilman takaisinkierrätystä. Hiilisuodattimet
imevät hajua ja
tuoksuja. Erona muihin hiilisuodattimiin LONGLIFEhiilisuodattimen voi puhdistaa ja käyttää uudelleen.
Normaalikäytössä hiilisuodatin tulee puhdistaa kerran
kahdessa kuukaudessa.
Kätevimmin puhdistat suodattimen astianpesukoneessa.
Käytä
puhdistukseen tavallista konetiskiainetta ja korkeinta
lämpötilaa (65 ºC).
Puhdista suodatin erikseen, jotta siihen ei jäisi ruoantähteitä
tai vastaavaa, jolloin ne voisivat aiheuttaa tuoksuja ja hajuja.
Suodattimen normaalin toiminnan varmistamiseksi sitä on
kuivattava uunissa 10 minuuttia enintään 100 ºC:ssa.
Noin kolmen vuoden käytön jälkeen suodatin on vaihdettava
uuteen, koska suodattimen toiminta heikkenee.
Asennus Kuva 4
Paina punaisia painikkeita (A), laske hiilisuodattimen
etuosa alas.
Irrota hiilisuodatin.
Poista suorittamalla toimenpiteet päinvastaisessa
järjestyksessä.
Ilmoita aina liesituulettimen mallin koodi- ja
valmistusnumero, kun tilaat vaihtosuodattimia. Nämä
tiedot näkyvät yksikön sisäpuolella olevassa
rekisteröintikilvessä.
Hiilisuodatin voidaan hankkia valtuutetusta
huoltoliikkeestä.
Kuva 4
Ylemmän lasilevyn
poistaminen
Ylempi lasilevy voidaan poistaa puhdistamista
varten. Tee näin
(kuva. 5):
Poista rasvasuodatin.
Vedä kahvaa L alaspäin.
Nosta lasilevy pois.
L
29
Kuva 5
Lampun vaihto - Kuva 6
Katkaise tuulettimen virta, ennen kuin vaihdat
lampun. Lampun vaihto:
Poista lampun suojus ruuvimeisselin avulla.
Vaihda rikkinäinen lamppu uuteen.
Aseta lampun suojus takaisin paikalleen.
Kuva 6
Jos liesituuletin ei toimi
Ennen kuin otat yhteyttä huoltoon
Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:
Onko sulake ehjä?
Onko pistoke pistorasiassa?
Onko ilmanpoistoletku oikein asennettu?
Onko rasvasuodatin puhdistettu?
Ovatko lamput ehjiä tai oikein asennettu?
Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa henkilö- tai esinevahinkoja. Huollot ja mahdolliset korjaukset
on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina
käytettäväksi sopivinta, siis alkuperäistä varaosaa. Korvaus huollosta voidaan periä myös takuuaikana:
Aiheettomasta valituksesta.
Ellei käyttöohjeita ole noudatettu.
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa
lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä
ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:
aiheettomasta huoltokäynnistä
ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän
valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200 - 2662
(0,1597 /min +pvm).
Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Kuluttajaneuvonta.
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597/min+pvm).
Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa: carelux.fsh@electrolux.fi
Liitosjohdon vaihto
Jos verkkojohto vahingoittuu, saa johdon vaihtaa vain asennusoikeudet omaava huoltoliike tai henkilö vaaran
estämiseksi.
Lisävarusteet
Hiilisuodatin Type150 LONG LIFE
30
Tekniset tiedot
EFC 9496
Ulkomitat (cm) Korkeus 80-125,5
Leveys 89,8
Syvyys 52
Valaistus 2 x 20 W
Rasvasuodattimet 2
Jännite 220-240 V
Kokonaisteho 175 W
Asennus
Pakkauksen purkaminen
HUOM! Tarkista, että liesituuletin on
vahingoittumaton. Mahdollisista kuljetusvaurioista on
välittömästi ilmoitettava myyjälle. Vaurioista,
virheistä ja mahdollisista puuttuvista osista on myös
välittömästi ilmoitettava myyjälle. Älä jätä
pakkausmateriaalia lasten ulottuville.
Min
50 cm
Min
65 cm
Sijoitus
Liesituuletin asennetaan sähkölieden tai keittotason
yläpuolellem inimikorkeudelle 50 cm. Minimikorkeus
kaasulieteen tai tasoon on 65 cm. Kuva 7.
Liesituuletinta ei saa asentaa muiden kuin
sähköllä toimivien
liesien höyrynpoistoon (kaasu, puu tms.).
Noudata virallisia
ohjeita höyrynpoistoa asennettaessa.
Sähköliitäntä
Sähköliitäntä on sijoitettava hormin sisään.
Liesituuletin on varustettu liitosjohdolla, jossa
on maadoitettu pistoke ja liitetään 220-240V.
Kuva 7
31
Asennus
Seinäyksikön asennus - Kuva 8-9
Pane poraussapluuna (1) seinälle ja merkitse porausreikien paikat (2).
Poraa reiät (2 x Ø 8 mm). Asenna seinäkiinnikkeet (3) ruuveilla tulppia käyttäen.
Kiinnitä kupu kiinnikkeisiin ja säädä sitä vaaka- ja pystysuorassa säätöruuveilla (4).
Irrota rasvasuodattimet (5) ja merkitse porausreiät kahdelle ruuville (6). Nosta kupu alas ja poraa reiät (2 x Ø
8 mm).
Pane tulpat (7) reikiin ja kiinnitä kupu seinään. Säädä se vaakasuoraan ruuveilla (8) ja kiinnitä ruuveilla (9).
Asenna hormin pidike (10) tulpilla (9a) ja ruuveilla (11).
HUOM! Varmista, että hormi on keskellä kuvun päällä ja että se on vaakasuorassa paikallaan.
Liittäminen ilmanvaihtokanavaan
Asenna ilmanpoistoletku kuvun puhaltimen ja seinä- ja kattopuhaltimen väliin oheisilla letkuliittimillä.
Asetus ilmankierrätystä varten
Asenna ilmanohjain oheisilla ruuveilla (13).
Hormin asennus
Asenna hormin yläosa (15) yläseinäkiinnikkeeseen oheisilla kahdella ruuvilla (16).
Sovita hormin alaosa kuvun yläosaan ja kiinnitä tämä oheisilla ruuveilla (17).
HUOM! Hormin yläosa voidaan asentaa ritilä ylös tai alas päin. Takaisinkierron varmistamiseksi hormi tulee
asentaa ritilä ylös päin. (kuva. 8).
Kuva 8
32
9
14
9
10
11
16
Ø 150mm
3
6
4
7
8
12
15
9
13
2
2
1
6
4
3
11
4
13
16
7
8
9
Sähköliesi 500 mm
Kaasuliesi 650 mm
Puhallusilma
Pistorasia
17
17
Sähköliesi 500 mm
Kaasuliesi 650 mm
5
Seinäkiinnike
Kuva 9
33
34
35
Electrolux HemProdukter AB
S-105 45 Stockholm
www.electrolux.se
Electrolux Home Products
Risløkkveien 2
0508 Oslo
Tlf: 81 53 02 22
E-mail: eha@electrolux.no
Internett: www.electrolux.no
Electrolux Husholdningsapparater A/S
Lundtoftevej 160
2800 Lyngby
Tlf: 45 87 70 88
Oy Electrolux Kotitalouskoneet Ab
ELECTROLUX
Pakkalankuja 6
01510 VANTAA
Puh. 0200-2662 (0,1597 /min+pvm)
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million
Electrolux Group products (such as refrigerators, cookers, washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each
year to a value of approx. USD 14 billion in more than 150 countries around the world.
© Electrolux 2003
LI2GLB Ed. 02/05
Loading...
