Gebrauchsanweisung, Manuel d'utilisation
EFC 635 X / EFC 935 X
Gebruiksaanwijzing, Manual de Instruções, User Manual
FD
NL
P
UK
D
Innhalt Seite 2
P
Indice lado 31
F
NL
Sommaire page 11
Inhoud blz. 20
UK
Contents page 40
Inhalt
Sicherheitshinweise...............................................................................................................3
Gerätebeschreibung..............................................................................................................4
Sonderzubehör.......................................................................................................................5
Installation..............................................................................................................................5
Auspacken...............................................................................................................................................................5
Plazierung................................................................................................................................................................5
Elektrischer Anschluß..............................................................................................................................................5
Montage der Dunsthaube an der Wand....................................................................................................................6
Abluftbetrieb............................................................................................................................................................7
Umluftbetrieb..........................................................................................................................................................7
Betrieb der Dunsthaube........................................................................................................8
Leistungsregelung....................................................................................................................................................8
Hinweise zur Benutzung..........................................................................................................................................8
Wartung und Pflege...............................................................................................................8
Ausbau Metall-Fettfilter (Reinigung)......................................................................................................................8
Austausch Aktiv-Kohlefilter (nur bei Umluftbetrieb).............................................................................................9
Reinigung................................................................................................................................................................9
Austausch der Beleuchtung.....................................................................................................................................9
Ausbau der Dunsthaube...........................................................................................................................................9
Wenn Ihre Dunsthaube nicht funktioniert............................................................................9
Kundendienst.........................................................................................................................9
Technische Daten.................................................................................................................10
Herzlichen Glückwunsch zu Ihrer neuen Dunsthaube
Wir möchten Ihnen danken, daß Sie sich für ein Electrolux-Produkt entschieden haben.
Wir sind sicher, daß Ihre neue Dunsthaube Ihren Erwartungen entspricht.
Bevor Sie jedoch Ihre neue Dunsthaube in Betrieb nehmen, lesen Sie erst diese
Bedienungs- und Montageanleitung.
Um Risiken zu vermeiden, die der Betrieb elektrischer Geräte mit sich bringt, ist es
wichtig, daß die Dunsthaube korrekt installiert wird und Sie die Sicherheitsvorschriften
beachten.
Heben Sie die Bedienungsanleitung an einem Ort auf, an dem Sie sie jederzeit greifen
können.
2
Sicherheitshinweise
Für den Installateur
Die Anbringung der Schutzkontaktsteckdose direkt
über der Dunstabzugshaube bringt zwei Vorteile:
1. Die Steckdose ist nicht sichtbar.
2. Sie können im Bedarfsfall das Gerät durch
Ziehen des Gerätesteckers leicht stromlos
machen.
Bei erforderlichem Festanschluß darf die
Dunstabzugshaube nur durch einen beim
zuständigen Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine
Trennvorrichtung vorzusehen.
Als Trennvorrichtung gelten auch Schalter mit
einer Kontaktöffnung von mehr als 3 mm. Dazu
gehören LS-Schalter, Sicherungen und Schütze
(VDE 0730, §7, Teil 1).
Vor der Montage (für den
Küchenmöbel-Monteur)
Achtung: Die Abluft darf nicht in einen Rauchoder Abgasschornstein eingeleitet werden. Das
Einleiten der Abluft in einen Schacht, welcher der
Entlüftung von Aufstellungsräumen von
Feuerstätten dient, ist nicht zulässig.
Raum und/oder Wohnung (Raum-Luftverbund)
durch eine geeignete Zuluftöffnung von ca. 500 600 cm˝ von außen belüftet sind und dadurch bei
laufender Dunstabzugshaube ein Unterdruck
vermieden wird. Im Zweifelsfalle holen Sie bitte
den Rat und die Zustimmung des zuständigen
Bezirks-Schornsteinfegermeisters oder der
örtlichen Baubehörde ein.
Da in Räumen ohen Feuerungsstätte die Regel gilt:
„Zuluftöffnung so groß wie Abluftöffnung“, kann
durch die größere Öffnung von 500-600 cm˝ der
Wirkungsgrad der Ablufteinrichtung beeinträchtigt
werden.
Der Betrieb der Haube als Umlufthaube ist unter
den genannten Umständen gefahrlos und unterliegt
den oben genannten vorschriften nicht.

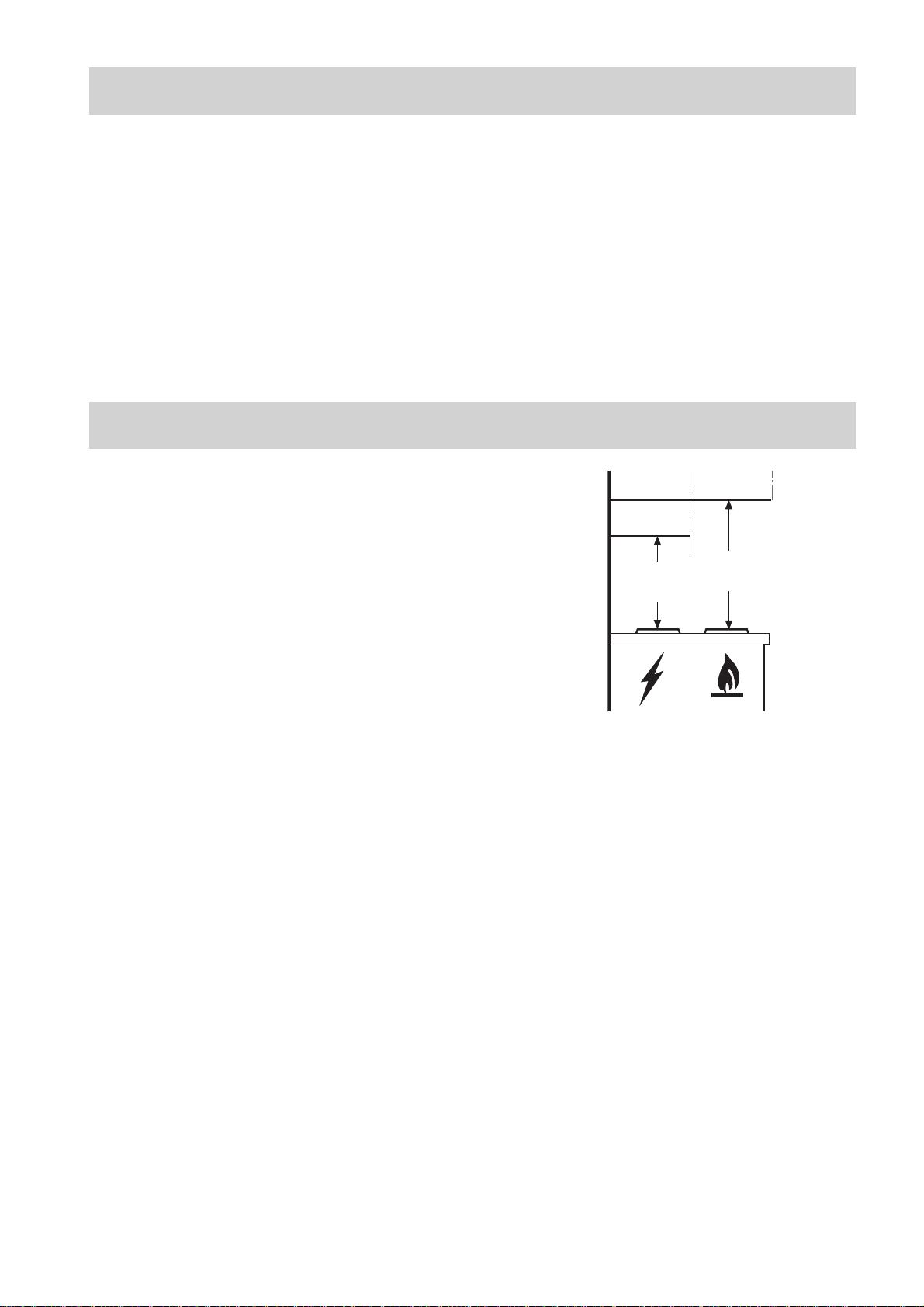

Die Dunsthaube muß in einem Mindestabstand von
65 cm von der Kochfläche bei Elektroherden und
von 75 cm bei Gas- oder Gas-Kombiherden
angebracht werden (Fig. 4).
Für den Benutzer
Es muß darauf geachtet werden, daß beim Fritieren
über einem Herd/Mulde das zum Fritieren
verwendete Gerät ist während des betriebes zu
beaufsichtigen.
Bei Einleitung der Abluft in einen nicht in Betrieb
befindlichen Rauch- oder Abgaskamin ist es
zweckmäßig, die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen. Für die
Abluftführung sind grundsätzlich die behördlichen
Vorschriften einzuhalten.
Bei Betrieb als Abluftgerät ist für eine
ausreichende Zuluftöffnung in etwa der Größe der
Abluftöffnung zu sorgen.
Auf Grund von Länder-Bauvorschriften unterliegt
der gemeinsame Betrieb von Dunstabzugshauben
und kamingebundenen Feuerungsstätten wie
Kohle- oder Ölöfen und Gas-Thermen im selben
Raum bestimmten Einschränkungen. Die
Feuerstätten-Verordnung läßt in solchen Räumen
nur einen Unterdruck von höchstens 0,04 mbar zu.
Der gemeinsame, gefahrlose Betrieb von
kamingebundenen Geräten und
Dunstabzugshauben ist nur gewährleistet, wenn
Das im Fritiergerät enthaltene Öl kann sich durch
Überhitzung selbst entzünden.
Bei verwendung von verschmutztem Öl kann noch
leichter eine Selbstentzündung eintreten.
Es wird darauf hingewiesen, daß durch
Überhitzung ein Brand entstehen kann.
Flambieren ist unter der Dunstabzugshaube nicht
erlaubt.
Bei allen Arbeiten an der Dunstabzugshaube, auch
beim Lampenwechsel, ist das Gerät stromlos zu
machen (Schraubsicherungen aus der Fassung
herausnehmen bzw. Sicherungsautomaten
abschalten.
3
Gerätebeschreibung
1. Kontrolleiste
2. Bedienschalter für die Leistungsstufen des
Lüfters
0 0I
3. Betriebskontrolleuchte
4. Lichtschalter
5. Metall-Fettfilter
EFC 635: 2 Metall-Fettfilter
EFC 935: 3 Metall-Fettfilter
Befestigungsmaterial, Schablone zur
Wandbefestigung sowie Rückstauklappe liegen als
Zubehör bei.
Anwendung
Die Dunsthaube kann sowohl im
- Abluftbetrieb als auch im
- Umluftbetrieb
verwendet werden.
Abluftbetrieb
Der Kochdunst wird mit Hilfe einer an den
Anschlußring A anzubringenden Rohrleitung B ins
Freie geleitet (Fig. 2).
234
5
1
5
Fig. 1
A
Umluftbetrieb
Achtung: Im Umluftbetrieb muß die
Rückstauklappe entfernt werden, da sonst die
Haube nicht funktioniert.
Der Kochdunst wird im Aktiv-Kohlefilter gereinigt
und durch die Gitter im Abzugsschacht wieder in
die Küche geleitet (Fig. 3).
Diese Betriebsform wird gewählt, wenn kein
Abluftanschluß nach außen vorhanden ist oder
dessen Installation nicht möglich ist.
Fig. 2
B
B
Fig. 3
4
B
Sonderzubehör
Aktiv-Kohlefilter (für
Umluftbetrieb):
Produktnummer 955 101 116
Rückwand für EFC 935:
Produktnummer:955 101 073
Rückwand für EFC 635:
Produktnummer:955 101 071
Installation
Auspacken
Überprüfen Sie beim Auspacken, ob das Gerät
nicht beschädigt ist und ob alle Zubehörteile
vollständig vorhanden sind.
Plazierung
Diese Dunsthaube kann zwischen zwei
Oberschränken bzw. an der Wand montiert werden.
Die Dunsthaube muß in einem Mindestabstand von
65 cm von der Kochfläche bei Elektroherden und
von 75 cm bei Gas- oder Gas-Kombiherden
angebracht werden (Fig. 4).
Ablagegitter für EFC 635:
Produktnummer:955 101 067
Ablagegitter für EFC 935:
Produktnummer:955 101 069
Halterungen für Ablagegitter:
Produktnummer:942 120 051
Min
65 cm
Fig. 4
Min
75 cm
Elektroanschluß
Bevor Sie Anschlüsse jeglicher Art vornehmen,
prüfen Sie bitte, ob die Netzspannung mit der
Spannung übereinstimmt, die auf dem Typenschild
im Geräteinnern angegeben ist. Das Typenschild
befindet sich im Inneren der Dunstabzugshaube.
Das Gerät wird mit einem genormten Stecker
geliefert und kann an eine Steckdose
angeschlossen werden. Sollte der Anschluß auf
andere Weise erfolgen, muß er vorschriftsmäßig
durchgeführt werden.
Diesen Anschluß darf nur ein zugelassener
Elektroinstallateur durchführen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch Nichtbeachtung der o. g.
Hinweise verursacht werden.
Die Länge des Elektrokabels beträgt 1 m.
5
Befestigung des Dunstabzuges
an der Wand

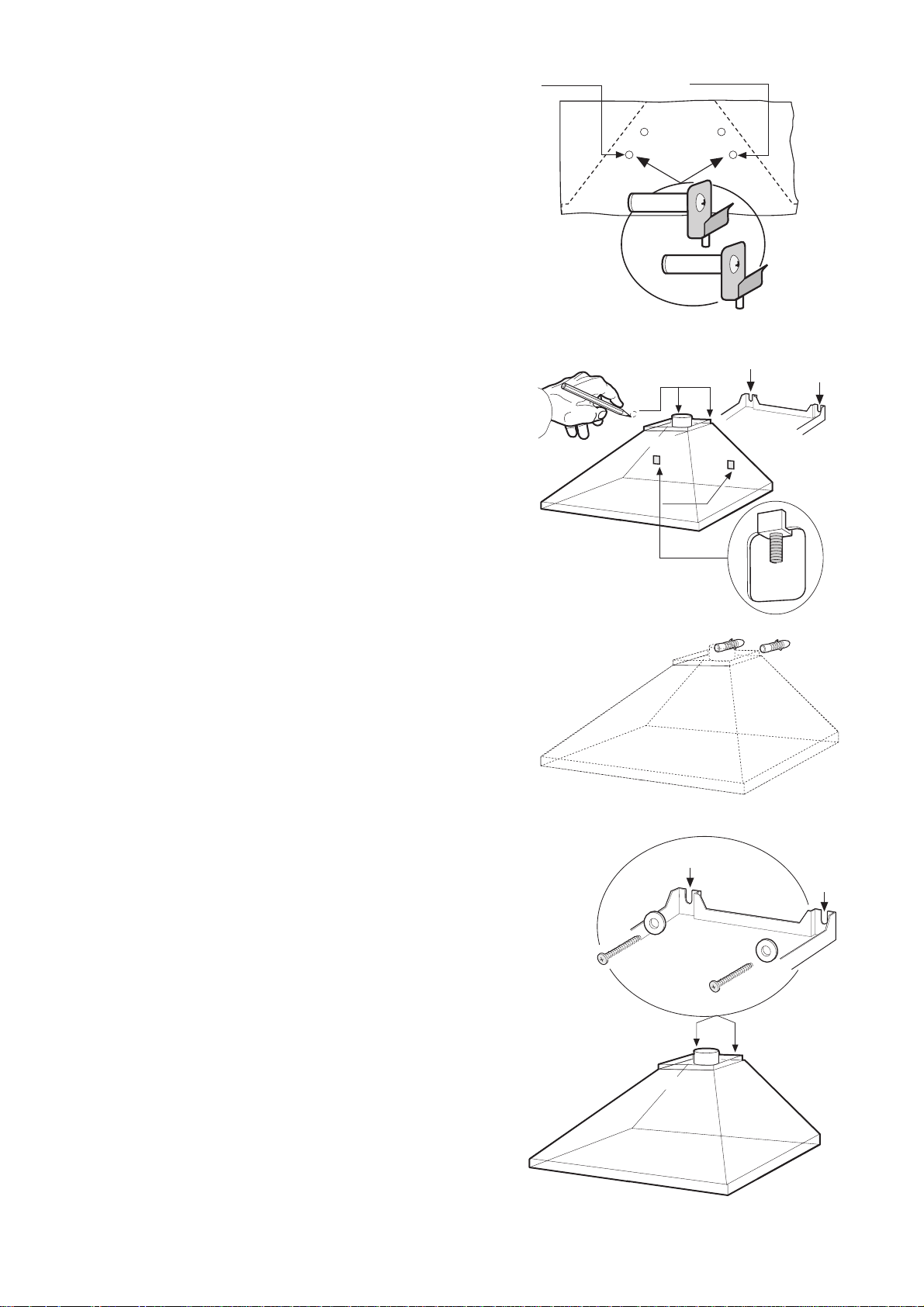

● Die Schablone richtig andrücken und nur die
zwei Löcher von 12 mm bohren (Fig. 5).
(Die untere Kante sowie die rechte und linke
Seite stimmen mit der Unterkante sowie der
rechten und linken Seite der Dunsthaube
überein).
Ø 12mm
Ø 12mm
G
● Die zwei Haken G an den unteren Löchern
befestigen.
● Die Fettfilter entfernen (Fig. 15).
● Jetzt den Dunstabzug einhängen und mit den
Schrauben F ausrichten (Fig. 6).
● Markieren Sie mit einem Stift die endgültige
position der oberen Löcher (Fig. 6).
● Entfernen Sie die Dunsthaube.
● Bohren Sie die markierten Löcher (Ø 8mm).
● Die zwei Dübel von 8 mm in die Löcher
einführen (Fig. 7).
Fig. 5
Fig. 6
F
● Jetzt wieder den Dunstabzug einhängen.
● Den Dunstabzug nun mit den mitgelieferten
Schrauben 5 x 45 mm und den Unterlegscheiben
5 - 20 mm definitiv befestigen (Fig. 8).
● Den Fettfilter wieder einsetzen.
Fig. 7
Fig. 8
6

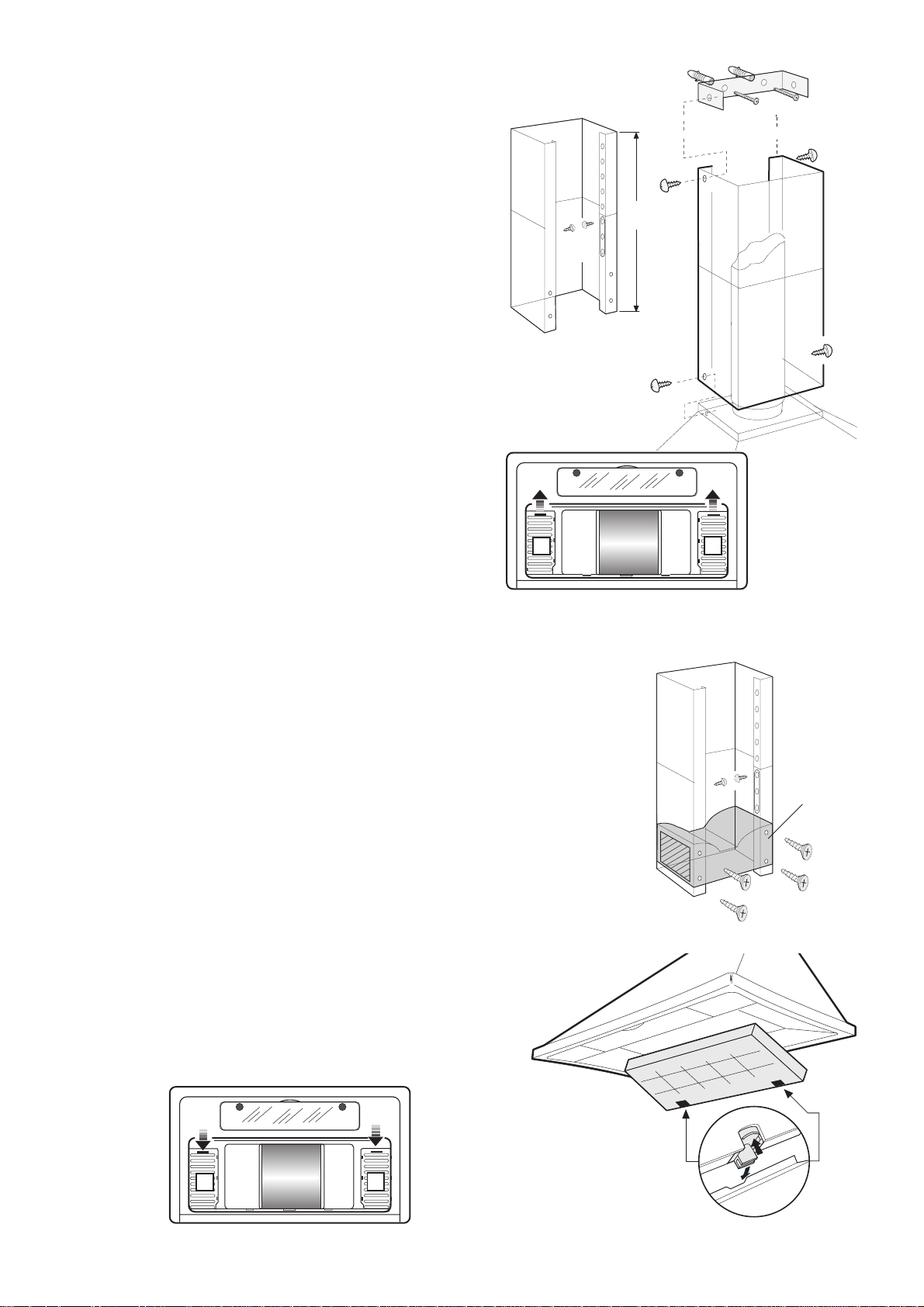

Montage des Abzugsschachtes
h
beim Einsatz für Abluftbetrieb
● Den oberen Schachthalter H (Fig. 9) mit Hilfe
der mitgeliefeten Schrauben und Dübel
(8 mm ) am höchsten, mit der Decke
abschließenden Punkt der Wand, lotgerecht zum
unteren Anschlußstutzen des Schachtes selbst
befestigen.
● Den Abstand h zwischen Decke und oberem,
abschließendem Teil des Dunstabzuges
messen, den Abzugsschacht auf diese Höhe
justieren und mit den Schrauben M befestigen.
H
K
K
M
K
● Den Schacht einsetzen, die Schlitze müssen
nach unten gerichtet sein und mit den zwei
Schrauben oben und den zwei Schrauben K
unten befestigen (Fig. 9).
● Für EFC 935 X (90 cm breit)
Bevor die Haube in Betrieb genommen wird,
vergewissern Sie sich, daß die Jalousien im
Inneren der Haube offen sind (Fig. 9).
Montage des Abzugsschachtes
bei Einsatz für Umluftbetrieb
● Genauso vorgehen wie im letzten Absatz
angegeben. Es ist jedoch darauf zu achten,
daß im Abzugsschacht mit den entsprechenden
Schrauben das Luftabzugsrohr N befestigt
wird (Fig. 10).
Einsetzen des Aktiv-Kohlefilters
● Den Fettfilter herausnehmen.
s
Fig. 9
K
s
M
N
● Zum Einsetzen des Aktiv-Kohlefilters diesen
vorn einführen und hinten mit den beiden
Riegeln O befestigen (Fig. 12).
● Den Fettfilter wieder einsetzen.
● Für EFC 935 X (90 cm breit)
Bevor die Haube in Betrieb genommen wird,
vergewissern Sie sich, daß die Jalousien im
Inneren der Haube geschlossen sind (Fig. 11).
s
Fig. 11
s
Fig. 10
O
Fig. 12
7
Betrieb

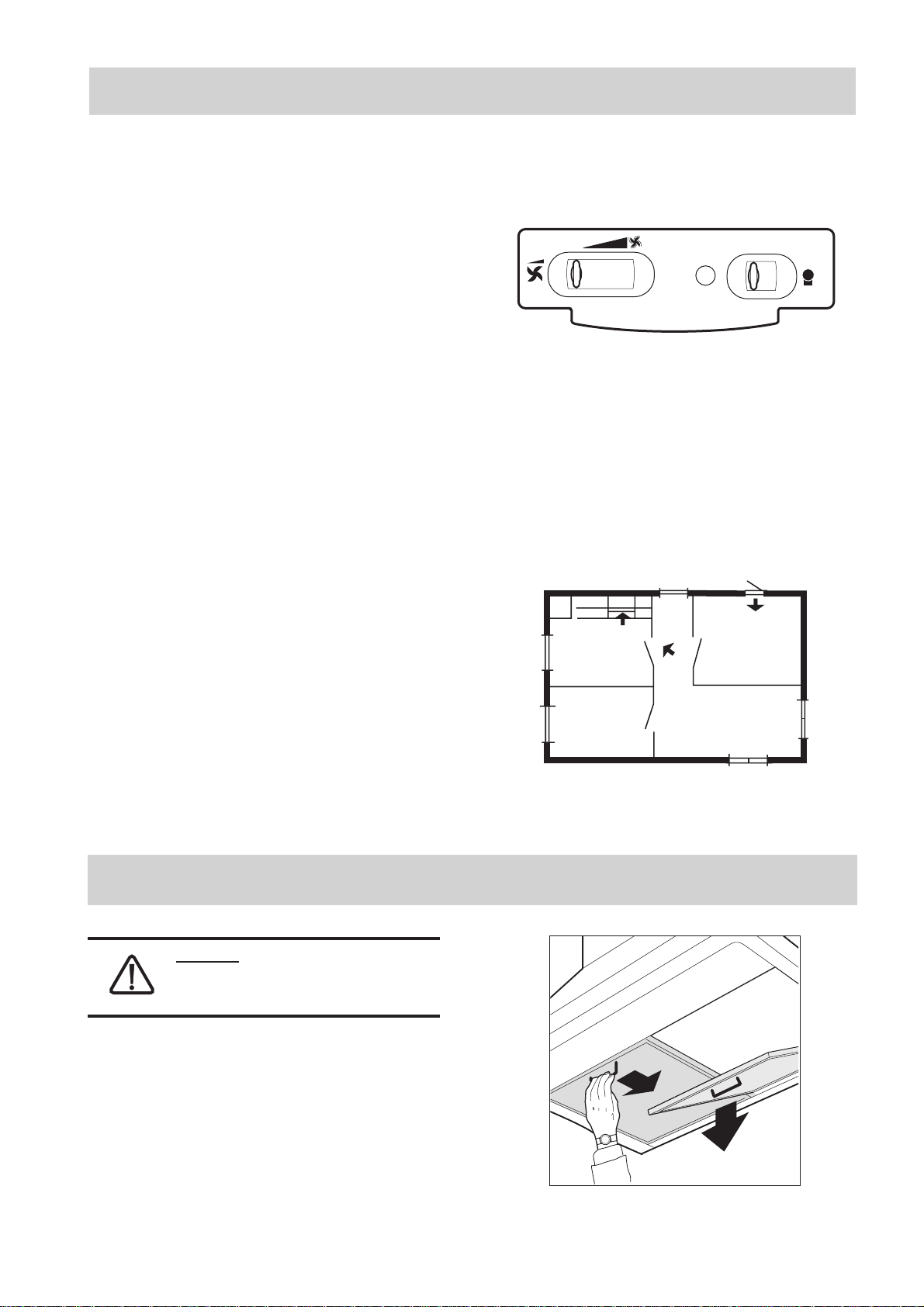

Das Gerät ist mit einem Mikroschalter versehen,
der ein automatisches Ein- und Ausschalten des
Gerätes ermöglicht.
Wenn die Lüftergeschwindigkeit eingestellt und
das Licht eingeschaltet ist, genügt das
Herausziehen der Bedienungstafel, um das Gerät
einzuschalten; wird diese wieder eingeschoben,
stellt sich das Gerät automatisch ab. Die
Bedienungstafel kann in jede gewünschte Schräge
gebracht werden, somit kann die Kochfläche
optimal beleuchtet werden.
- Der Dunstabzug ist mit einem mehrstufigen
Lüfter versehen. Um eine optimale Leistung
zu erzielen, empfehlen wir, bei normalen
Bedingungen niedrigere Geschwindigkeitsstufen
zu verwenden und die hohen Geschwindigkeitsstufen nur bei besonders hoher Konzentration
von Küchendünsten einzuschalten.
- Wir empfehlen, den Dunstabzug einige Minuten
vor Kochbeginn einzuschalten und ihn so lange
laufen zu lassen bis keine Kochdünste mehr
vorhanden sind.
- Zum Einschalten des Gerätes die Bedienungstafel nach unten klappen, um die Bedienungsknöpfe für Licht und Lüfter freizulegen.
0 0I
Fig. 13
Korrekte Belüftung
Damit die Dunsthabue richtig arbeitet, sollten die
Küchenfenster geschlossen sein.
Bei Abluftbetrieb sollte jedoch ein Fenster in
einem anderen Raum geöffnet sein, damit ein
Luftaustausch stattfinden kann (Fig. 14).
Wartung und Pflege
Hinweis: Das Gerät ist vor jeder
Wartungsarbeit vom Stromnetz
abzuschalten.
Fettfilter
Um den Fettfilter abzunehmen, diesen zuerst zur
Rückseite des Gerätes schieben, dann nach unten
hin herausziehen (Fig. 15). Den Fettfilter mit
milder Spüllauge reinigen, zuerst jedoch etwas in
warmem Wasser einweichen lassen. Der Fettfilter
kann auch in der Spülmaschine gereinigt werden.
Die Reinigung ist mindestens einmal im Monat
vorzunehmen.
Fig. 14
1
2
Fig. 15
8
Aktiv-Kohlefilter
Er dient zur Auflösung der Küchendünste während
des Kochens. Der Filterwechsel erfolgt bei
normalem Gebrauch nach spätestens 1 Jahr. Der
Kohlefilter darf auf keinen Fall gewaschen werden.
Zum Ausbau die Taste O eindrücken und den Filter
nach unten hin herausziehen (Fig. 12).
Hinweis: Der Aktiv-Kohlefilter muß spätestens
nach 1 Jahr ausgetauscht werden. Der AktivKohlefilter ist nicht waschbar und nicht
regenerierbar.
Bedingung für eine gute Geruchsbeseitigungswirkung ist ein funktionelles Volumen an
Aktivkohle, abgestimmt auf die Luftführung
Ihrer Dunstabzugshaube. In dieser hochwertigen
Filterkohle können sich dann bei durchschnittlichem Haushaltsgebrauch die Geruchsstoffe bis
ca. 1 Jahr wirksam ablagern. Verwenden Sie
daher nur die Original Electrolux-AktivKohlefilter und wechseln Sie diese vor allem
auch rechtzeitig aus.
Reinigung
Zur Reinigung des äußeren Dunstabzuges bedienen
Sie sich eines mit Alkohol oder geeigneten
handelsüblichen Produkten getränkten Tuches.
Scheuermittel sind zu vermeiden.
Fig. 16
Zur Beachtung
Die Nichtbeachtung der Reinigungsvorschriften
des Geräts sowie der Regeln für die Auswechslung
und Reinigung des Filters kann zur Brandgefahr
führen. Wir empfehlen daher, diese Anweisungen
zu beachten.

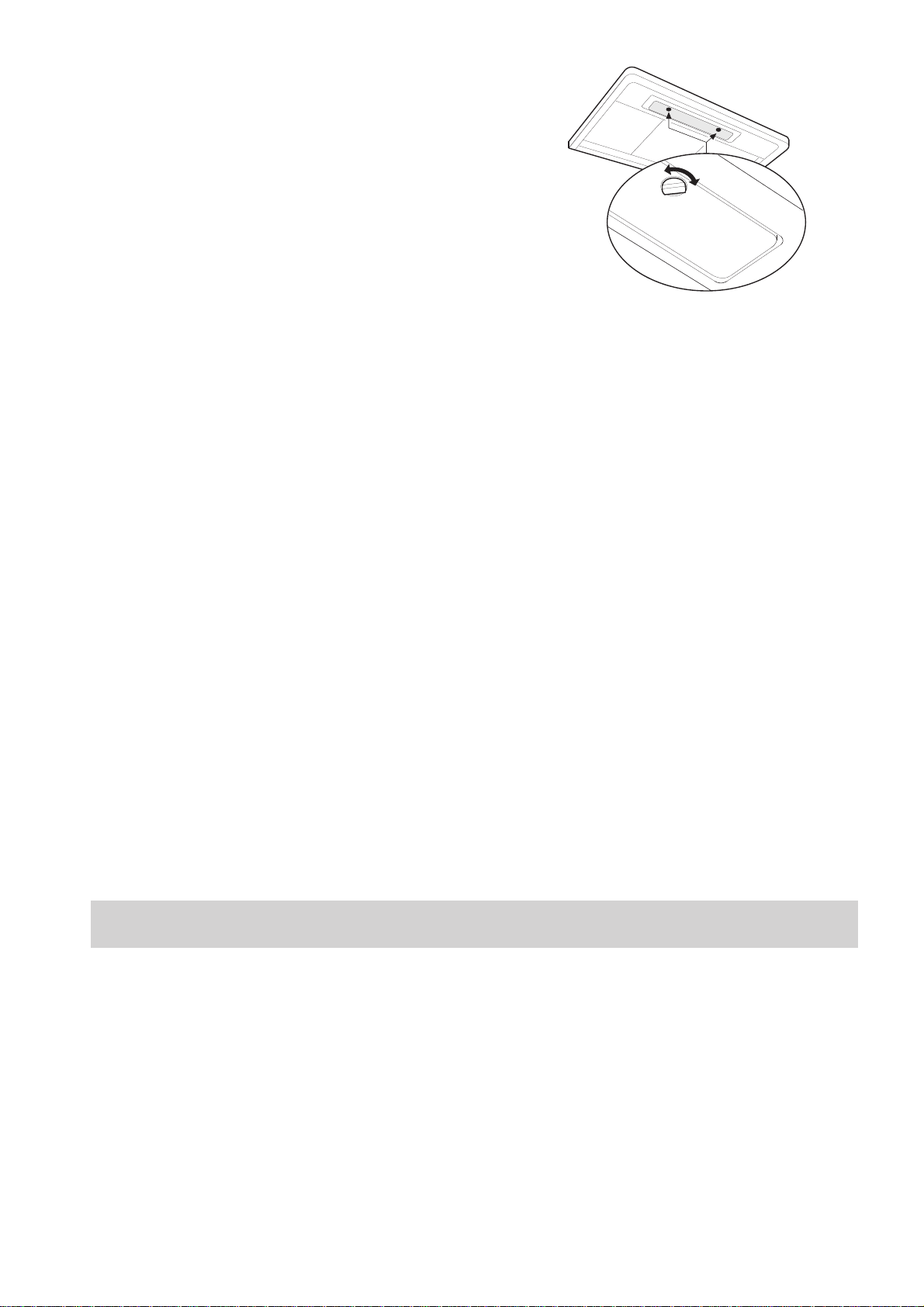

Lampenwechsel
● Das Gerät vom Stromnetz abschalten.
● Die Abdeckung der Leuchte durch Drehen der
Riegel öffnen und das defekte Teil gegen ein
neues austauschen (Fig. 14).
● Falls die Beleuchtung nicht funktionieren sollte,
kontrollieren Sie bitte, ob sämtliche Teile fest
angeschraubt sind, bevor Sie sich an den
Kundendienst wenden.
Wenn die Dunsthaube nicht funktioniert
Kundendienst
Diese Daten finden Sie auf dem Typenschild
Bei eventuellen Rückfragen und Störungen rufen
Sie bitte unseren Kundendienst an (siehe
Kundendienst-Stellenverzeichnis).
Geben Sie beim Anruf an:
1. Die Modellbezeichnung
2. Die Produktnummer
3. Das Kaufdatum
nach Öffnen der Fettfiltergitter auf der
Innenseite des Gerätes.
Konstruktions- und Farbänderungen im Rahmen
der technischen Entwicklung bleiben vorbehalten.
9
Technische Daten
Modell EFC 635 EFC 935
Kapazität Intensiv 441 m3/h x) 275 m3/h 441 m3/h x) 275 m3/h
Höchstleistung 360 m3/h 360 m3/h
Mindestleistung 200 m3/h 200 m3/h
Abmessungen Höhe 840 - 1170 mm 840 - 1170 mm
Breite 598 mm 898 mm
Tiefe 490 mm 490 mm
Beleuchtung(Energiesparlampe) PL 11 W PL 11 W
Fettfilter Tiefe 300 mm 2 pcs 3 pcs
Breite 266 mm
Anschlußwert 230 V 230 V
Gesamtanschlußwert 175 W 175 W
*) Lüfterleistung, wenn die Dunsthaube im Umluftbetrieb mit Aktiv-Kohlefilter betrieben wird.

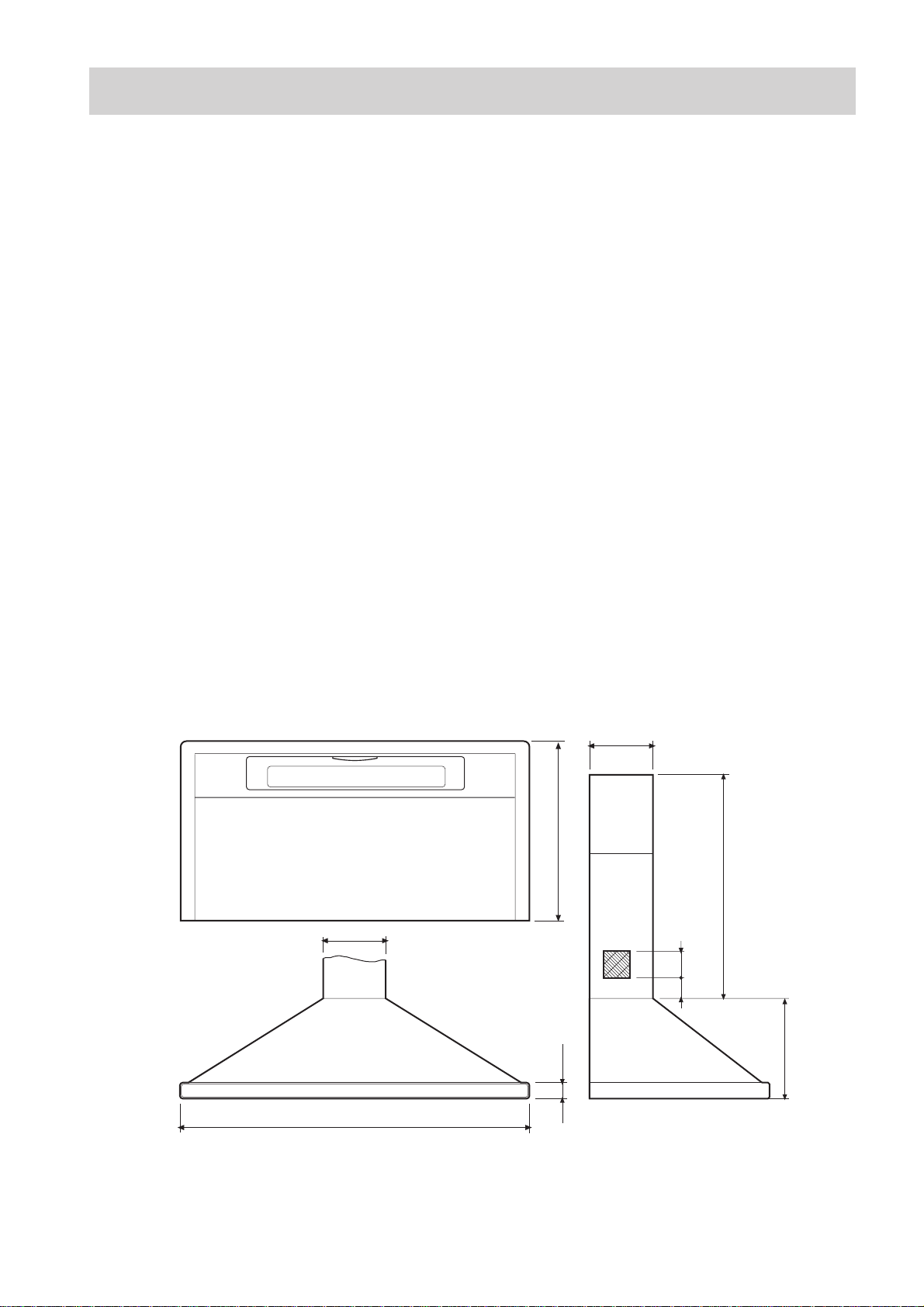

Abmessungen
210
597 - 897
490
40
150
Min. 570 - Max. 900
111
73
270
10
1007 ACG L 578 Ed. 06/95
Loading...
