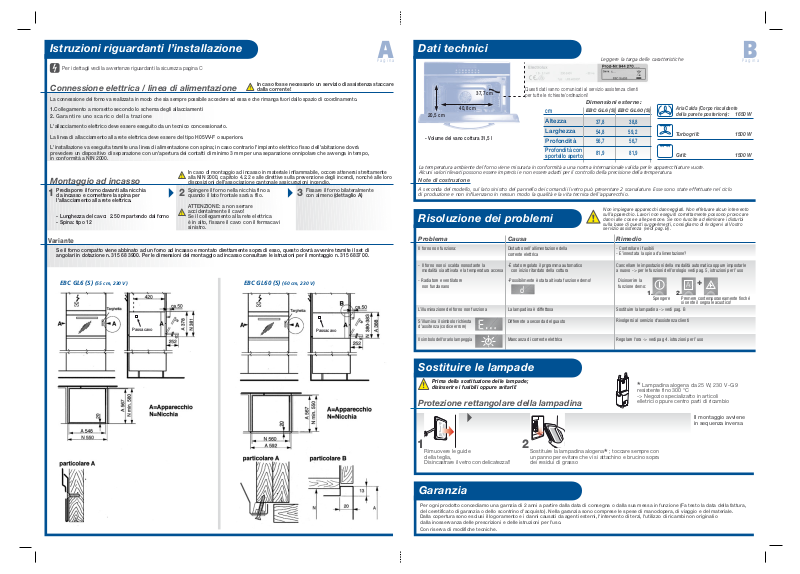

Istruzioni riguardanti l’installazione
Per i dettagli vedi la avvertenze riguardanti la sicurezza pagina C
A
Pagina
Dati technici
Leggere la targa delle caratteristiche
...
5…
B
Pagina
Connessione elettrica / linea di alimentazione
La connessione del forno va realizzata in modo che sia sempre possibile accedere ad essa e che rimanga fuori dallo spazio di coordinamento.
1.Collegamento a morsetto secondo lo schema degli allacciamenti
2. Garantire uno scarico della trazione
L'allacciamento elettrico deve essere eseguito da un tecnico concessionario.
La linea di allacciamento alla rete elettrica deve essere del tipo H05VV-F o superiore.
L'installazione va eseguita tramite una linea di alimentazione con spina; in caso contrario l'impianto elettrico fisso dell'abitazione dovrà
prevedere un dispositivo di separazione con un'apertura dei contatti di minimo 3 mm per una separazione onnipolare che avvenga in tempo,
in conformità a NIN 2000.
In caso di montaggio ad incasso in materiale infiammabile, occore attenersi strettamente
Montaggio ad incasso
Predisporre il forno davanti alla nicchia
da incasso e connettere la spina per
l'allacciamento alla rete elettrica.
- Lunghezza del cavo: 2.50 m partendo dal forno
- Spina: tipo 12
alla NIN 2000, capitolo 4.2.2 e alle direttive sulla prevenzione degli incendi, nonché alle loro
disposizioni dell’associazione cantonale assicurazioni incendio.
Spingere il forno nella nicchia fino a
231
quando il lato frontale sarà a filo.
ATTENZIONE: a non serrare
accidentalmente il cavo!
Se il collegamento alla rete elettrica
è in alto, fissare il cavo con il fermacavi
sinistro.
In caso fosse necessario un servizio di assistenza staccare
dalla corrente!
Fissare il forno bilateralmente
con almeno (dettaglio A)
Variante
Se il forno compatto viene abbinato ad un forno ad incasso e montato direttamente sopra di esso, questo dovrà avvenire tramite il set di
angolari in dotazione n. 315 68 3900. Per le dimensioni del montaggio ad incasso consultare le istruzioni per il montaggio n. 315 6837 00.
EBC GL6 (S) (55 cm, 230 V) EBC GL60 (S) (60 cm, 230 V)
37,7 cm
40,8 cm
20,5 cm
- Volume del vano cottura 31,5 l
La temperatura ambiente del forno viene misurata in conformità a una norma internazionale valida per le apparecchiature vuote.
Alcuni valori rilevati possono essere imprecisi e non essere adatti per il controllo della precisione della temperatura.
Note di costruzione
A seconda del modello, sul lato sinistro del pannello dei comandi il vetro può presentare 2 scanalature. Esse sono state effettuate nel ciclo
di produzione e non influenzano in nessun modo la qualità e la vita tecnica dell'apparecchio.
Risoluzione dei problemi
Questi dati vanno comunicati al servizio assistenza clienti
per tutte le richieste/ordinazioni!
Dimensioni esterne:
cm
EBC GL6 (S)
Altezza
Larghezza
Profondità
Profondità con
sportello aperto
56,7 56,7
81,9 81,9
EBC GL60 (S)
38,837,8
59,254,8
Non impiegare apparecchi danneggiati. Non effetuare alcun intervento
sull’apparechio. Lavori non eseguiti correttamente possono provocare
danni alle cose e alle persone. Se non riuscite ad eliminare i disturbi
sulla base di questi suggerimenti, consigliamo di rivolgervi al Vostro
servizio assistenza (vedi pag. B).
Aria Calda (Corpo riscaldante
della parete posteriore):
Turbogrill: 1500 W
Grill: 1500 W
Problema Causa Rimedio
Il forno non funziona: - Controllare i fusibili
- Il forno non si scalda nonostante la
modalità sia attivata e la temperatura accesa
- Radiatore e ventilatore
non funzianano
L’illuminazione del forno non funziona
Disturbo nell’allimentazione della
corrente elettrica
-È stato regolato il prgramma automatico
con inizio ritardato della cottura
-Possibilmente è stata altivata funzione demo! Disinserire la
La lampadina è diffettosa
- E’innestata la spina d’alimentazione?
Cancellare le impostazioni della modalità automatica oppure impostarle
a nuovo -> per le funzioni dell’orologio vedi pag. 5, istruzioni per l’uso
funzione demo:
Sostituire la lampadina -> vedi pag. B
1. 2.
Spengere
+
A
Premere contemporaneamente finché
si sente il segnale acustico!
1650 W
Passacavo
Passacavo
S’illumina il simbolo richiesta
d’assitenza (codice errore)
Il simbolo dell'orario lampeggia
Differente a seconda del guasto
Mancanza di corrente elettrica Regolare l'ora -> vedi pag 4. istruzioni per l’uso
Rivolgersi al servizio d'assistenza clienti
Sostituire le lampade
Prima della sostituzione delle lampade;
disinserire i fusibili oppure svitarli!
Protezione rettangolare della lampadina
Lampadina alogena da 25 W, 230 V -G9
*
resistente fino 300 °C
-> Negozio specializatto in articoli
elletrici oppure centro parti di ricambio
12
Rimuovere le guide
della teglia,
Disincastrare il vetro con delicatezza!!
Garanzia
Sostituire la lampadina alogena* ; toccare sempre con
un panno per evitare che vi si attachino e brucino sopra
dei residui di grasso
Il montaggio avviene
in sequenza inversa
Per ogni prodotto concediamo una garnzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione (Fa testo la data della fattura,
del ceretificato di garanzia o dello scontrino d’acquisto). Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento e i danni causati da agenti esterni, l'intervento di terzi, l'utilizzo di ricambi non originali o
dalla inosservanza delle prescrizioni e delle istruzioni per l’uso.
Con riserva di modifiche tecniche.
Avvertenze riguardanti la sicurezza
ATTENZIONE! Leggere assolutamente!
Importanti avvertenze sulla sicurezza di persone, e informazioni per evitare danni all'elettrodomestico.
-
-
In caso d’emergenza estrarre immediatamente la spina d’alimentazione dalla
presa rispettivamente commutare il sezionatore su DISINSERITO.
- Impiegare l’apparecchio SOLO dopo aver letto e compreso queste istruzioni.
- Impiegare solo per cuocere e arrostire a livello domestico i cibi in conformità a
queste istrizioni
- Da impieagare solo montato ad incasso e in locali chiusi.
pericolo di lesione
- Conservare queste istruzioni per altri utenti.
- In caso d’innoservanza di queste istruzioni/avvertenze riguardanti la sicurezza,
possono rendere l'apparecchio pericoloso
- Dopo l’uso controllare se l’apparecchio è stato disinserito
- Non impiegare MAI per scopi di riscaldamento o per scopi diversi da quelli
descritti sopra.
- Non impiegare MAI in caso di difetto oppure di sospetto di difetto/guasto
- Montaggio soltanto tramite personale specializzato e sotto osservanza delle
istruzioni per l'installazione e le prescrizioni locali vigenti
- Montaggio ad incasso in materiale infiammabile: attenersi alle direttive NIN2000
e alla disposizione sulla prevenzione incendi.
- Montare l'apparecchio ad un'altezza comoda (altezza occhi)
Tensione pericolosa
- La tensione di rete dev’essere conforme all’indicazione sull’apparecchio. L’apparecchio
dev’essere collegato a norma alla tensione di rete e a massa da uno specialista
servendosi di una spina d’alimentazione oppure di un sezionatore di rete collegato
fisso (onnipolare apertura contatto 3 mm)
- La spina di alimentazione rispettivamente il sezionatore devono essere accessibili in
ogni momento.
- Il cavo di alimentazione rete non deve toccare il retro del dispositivo / gli oggetti
che scottano
- Mai lasciare grassi o oli incustoditi mentre vengono scaldati, non surriscaldare potrebbero infiammarsi: pericolo di incendio!
Estinguere il fuoco con una coperta antincendio o un estintore a schiuma
- Tenete il forno sempre pulito (formazione di odori)
- Pulire delicatamente l'interno dell' apparecchio. Non utilizzare oggetti appuntiti
(Danneggiamento)
- Prima di lavori di pulizia staccare l’apparecchio dall’alimentazione e lasciarlo raffreddare!
- Prima della sostituzione della lampada del forno staccare l’aparecchio
dall’alimentazione, estrarre la spina di rete oppure intervenire sui fusibili di rete
- Non pulire l’apparecchio con dispositivi a vapore e/o ad alta pressione.
Non impiegare detergenti infiammabili.
- Se per pulire sono state estratte le guide per le teglie, provvedere assolutamente
a reinserirle correttamente. Si rischia altrimenti che le griglie o le teglie caschino.
Pericolo di ustioni.
- Montare o smontare il filtro del grasso solo quando il dispositivo è spento
- In caso di difetto oppure di sospetto guasto dell’apparecchio non usarlo, ma
disconnetterlo
effettuata solo da parte del servizio assistenza clienti autorizzato
- Non danneggiare il cavo d’alimentazione, per esempio mediante serraggio, spigoli
vivi, calore ecc. Non usare l’apparacchio con cavo d’alimentazione difettoso,
separarlo immediatamente dalla rete. Il cavo d’alimentazione, la spina del cavo
d’alimentazione o lo sportello del forno devono essere sostituiti solo dal servizio
assistenza clienti per evitare pericoli.
- Non aprire il contenitore, fare smontare lo sportello del forno soltanto da un tecnico
del servizio assistenza clienti. Pericolo di lesione
- Per motivi di sicurezza impiegare solo parti di ricambio e accessori originali.
- Impiegare solo gli accessori consigliati dal produttore e le stoviglie adatte
per forni.
!
immediatamente dall’allimentazione. La riparazione dev’essere
Scosse elettriche,
AVVERTENZA!
norme
scosse elettriche e infortuni alle persone
- Durante l’uso le parti dell’apparecchio si scaldano. Verbrennungsgefahr!
- Il forno spento non deve essere utilizzato per riporvi del cibo caldo, freddo
o che sta raffreddandosi. L'umidità del cibo può corrodere il dispositivo.
- Impiegare soltanto gli accessori in dotazione e stoviglie idonee e resistenti
al calore, osservare le indicazioni del produttore.
- Impiegando degli ingredienti alcolici nel forno può formarsi del gas
facilmente infiammabile; fare attenzione quando si apre lo sportello che
non vi siano fiamme, scintille o pezzi di brace nelle vicinanze
- Durante la cottura al grill la porta del forno deve essere sempre chiusa.
Non assentarsi durante il funzionamento dell'elettrodomestico.
Tenere lontani i bambini. La finestra si scalda molto: pericolo di scottatura!
- Toccare le stoviglie bollenti soltanto con presine per pentole o manopole
termiche.
- Le persone (bambini inclusi) che, in conseguenza delle loro facoltà fisiche,
sensoriali o intellettuali o della loro inesperienza o mancanza di
conoscenza, non sono in grado di utilizzare in sicurezza l'apparecchio, non
devono farne uso senza la sorveglianza o la guida di una persona responsabile.
- Attenzione quando si chiude lo sportello del forno. Pericolo di
schiacciamento di parti del corpo proprie o di terzi
- Fare attenzione quando si sfila la griglia/teglia con i cibi cotti. Se è inclinata
può cascare verso il basso. Pericolo di ustioni
- I contenitori con dei liquidi bollenti possono rovesciarsi se sporgono dalla
griglia. Pericolo di ustioni
- Evitare un surriscaldamento: possono formarsi dei vapori nocivi, l'alcol
può infiammarsi, i cibi possono seccarsi ed infiammarsi
- Pulire regolarmente il dispositivo e togliere i residui di cibo (igiene, pericolo
di incendio, durata della vita tecnica del dispositivo)
- Mantenere le guarnizioni e le superfici che fungono da guarnizione sempre
pulite (perdita di calore)
- Disinserire l’apparecchio dopo l’uso. In caso d’inutillizzo prolungato
disconnettere l’apparecchio dalla rete.
- Non caricare meccanicamente la porta del forno aperta, non salirvi o
sedersi sopra.
- Non estrarre mai la spina di rete dalla presa tirandola dal cavo. Non
toccare il cavo d’alimentazione/la spina di rete con le mani bagnate.
- Per lo smaltimento occorre attenersi alle disposizioni nazionali e regionali.
- Imballaggio: Riciclabile, le pellicole e le parti in espanso rigido sono
- Apparecchio: Staccare la spina dell'alimentazione dalla presa. Tagliare il
Il simbolo sul prodotto o sul suo imballaggio indica che questo prodotto non
va trattato come un rifiuto casalingo normale ma che va consegnato in un
centro di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.
Contribuendo allo smaltimento corretto di questo prodotto proteggete
l'ambiente e la salute delle persone.
Uno smaltimento sbagliato danneggia l'ambiente e la salute.
Questo apparecchio è conforme alle direttive CE:
- direttiva sulla bassa tensione 73/23/CEE inclusa vaiazione 90/683/CEE
- direttiva sulla compatibilità elettromagnetica 89/336/CEE
inclusa variazione 92/31/CEE
- direttiva sul marchio 93/68/CEE
Quando s’impiega l’apparecchio occorre attenersi alle
di sicurezza fondamentali per escludere rischi d’incendio,
corrispondentemente contrassegnate. Smaltire presso un
ente pubblico di smaltimento.
cavo dell'alimentazione rete dell'elettrodomestico. Consegnare
l'elettrodomestico e il suo cavo di alimentazione in un punto
di smaltimento pubblico / a un commerciante o a in un centro
di raccolta / riciclaggio ufficiale S.EN.S. Per l'elenco dei centri
di raccolta ufficiali consultare il www.sens.ch
C
Pagina
Forno compatto ad incasso
Aria cald, Grill
Dati tecnici/risoluzione dei problemi
Servizio assistenza clienti /garanzia
Avvertenze riguardanti la sicurezza
Installazioni
EBC GL6(S)
(55 cm)
EBC GL60(S)
(60 cm)
Servizio assitenza clienti
Un numero per tutti i centri assistenza
4127 Birsfelden
Hauptstrasse 52
3018 Bern
Morgenstrasse 131
1028 Préverenges
Le Trési 6
Zürich/Mägenwil
5506 Mägenwil
Industriestrasse 10
The Electrolux Group.
l gruppo Electrolux e’il più grande produttore mondiale di apparecchiature per la cucina, per la pulizia e di attrezzature per il giardinaggio e per uso forestale.
Oltre 55 milioni di prodotti del Gruppo Electrolux (quali frigoriferi, cucine, lavabiancheria, lavastoviglie, aspirapolveri, motoseghe e tagliaerba) vengono venduti
ogni anno in più di 150 paesi del mondo per un valore di circa 14 miliardi di dollari.
- 0848 848 111 http://www.electrolux.ch
The world’s No. 1 choice.
oppure
9000 St. Gallen
Zürcherstrasse 204 e
6020 Emmenbrücke
Seetalstrasse 11
7000 Chur
Comercialstrasse 19
6916 Grancia
Zona Industriale E
Consulenza per problemi
di cottura/vendita
8048 Zürich
Badenerstrasse 587
Vendita di
parti di ricambio
5506 Mägenwil
Industriestrasse 10
- 0848 848 023
- 044 405 81 11
Dl documento presente è parte integrante delle istruzioni del forno compatto
ad incasso EBC GL 6/60(S)
315 7268 02_05/2007
