AEG DK 9160, DK 9190, DK 9360, DK 9390, DK 9660 User Manual [es]
...
DK 9160-9190
DK 9360-9390
DK 9660-9690
DK 9960-9990
HC 5690-3360
Campana extractora
Exaustor
Cappa aspirante
Instrucciones de montaje y manejo
Manual de Instruções
Istruzioni di montaggio e uso
2
Indice
Recomendaciones de seguridad .................................................... 4
para el usuario .................................................................................... 4
para el montador de muebles .............................................................. 4
Generalidades .................................................................................. 6
Funcionamiento extractor .................................................................... 6
Funcionamiento de recirculación ......................................................... 6
Funcionamiento de la campana .......................................... 7-8-9-10
Dispositivo de control para el filtro antigrasa
y para el filtro al carbón activo ............................................................11
Mantenimiento y cuidado .............................................................. 12

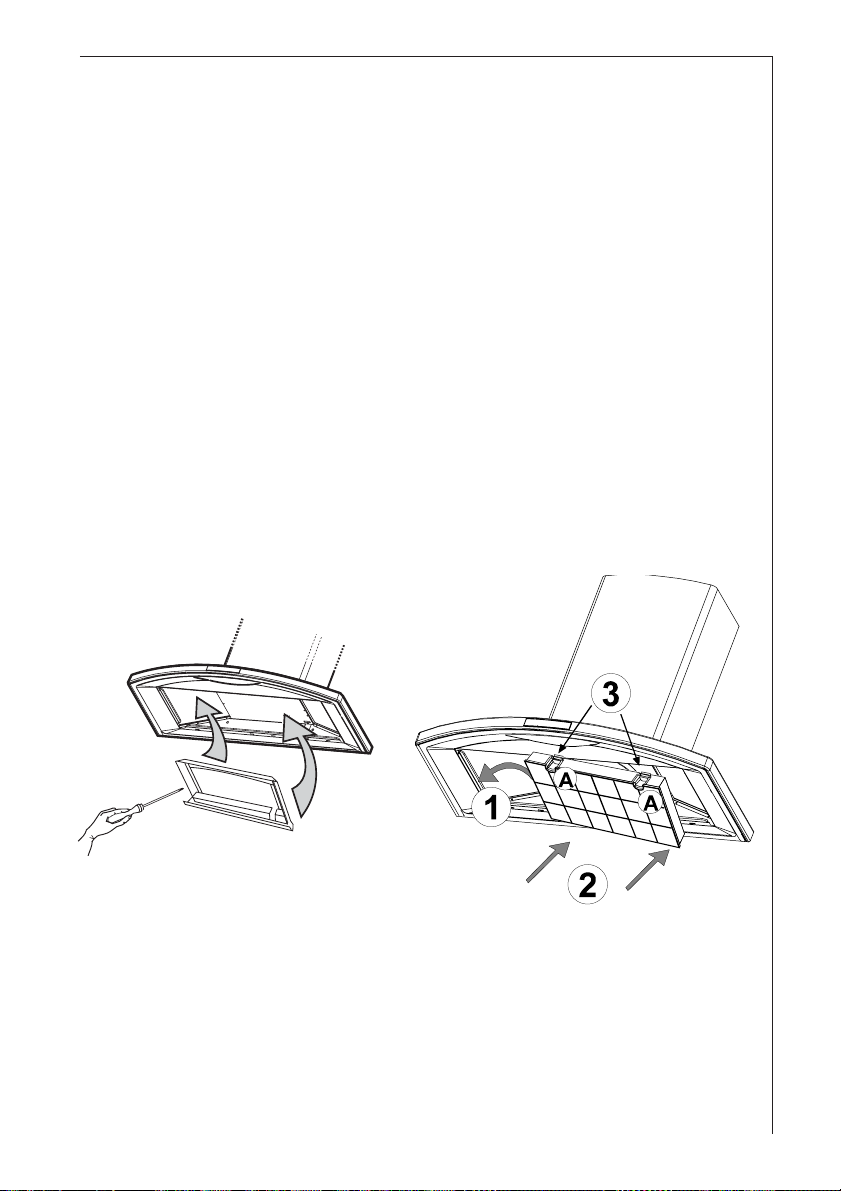

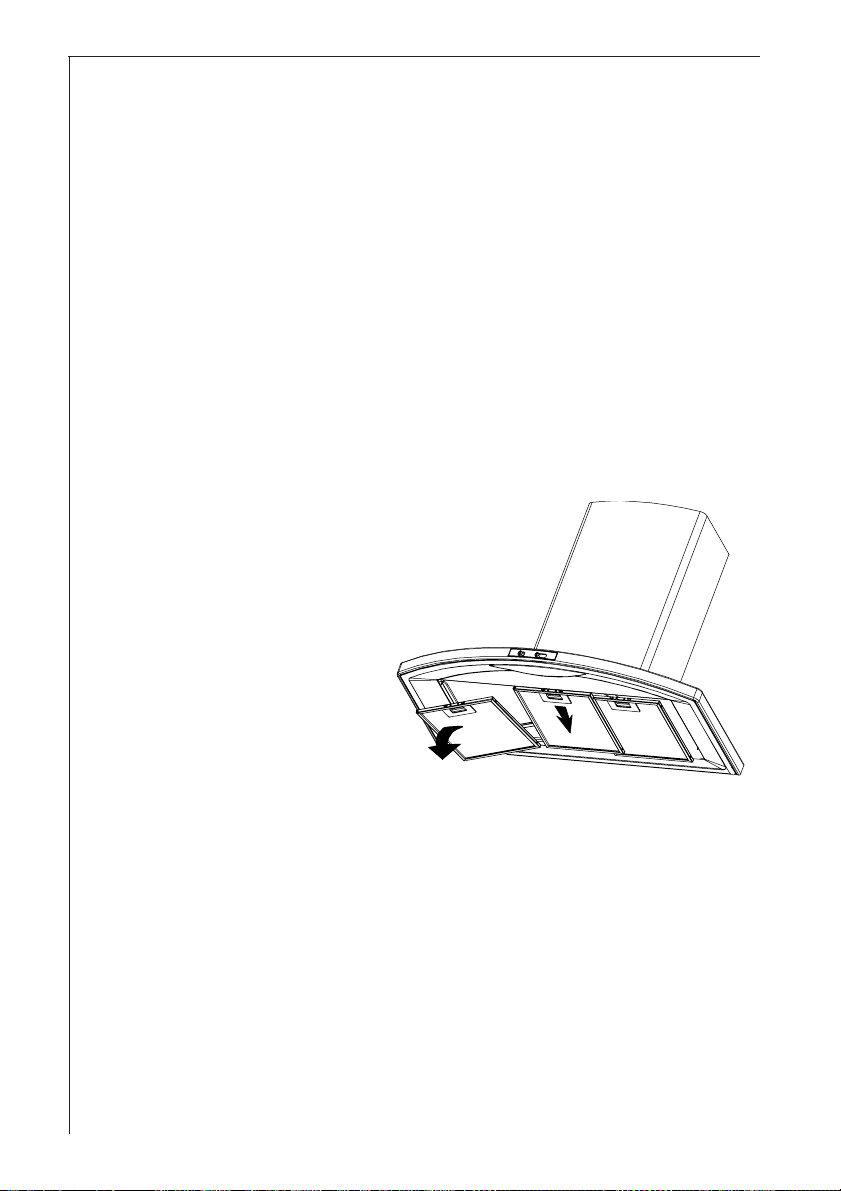

Filtro grasa ........................................................................................ 12
Filtro de carbón activado ................................................................... 13

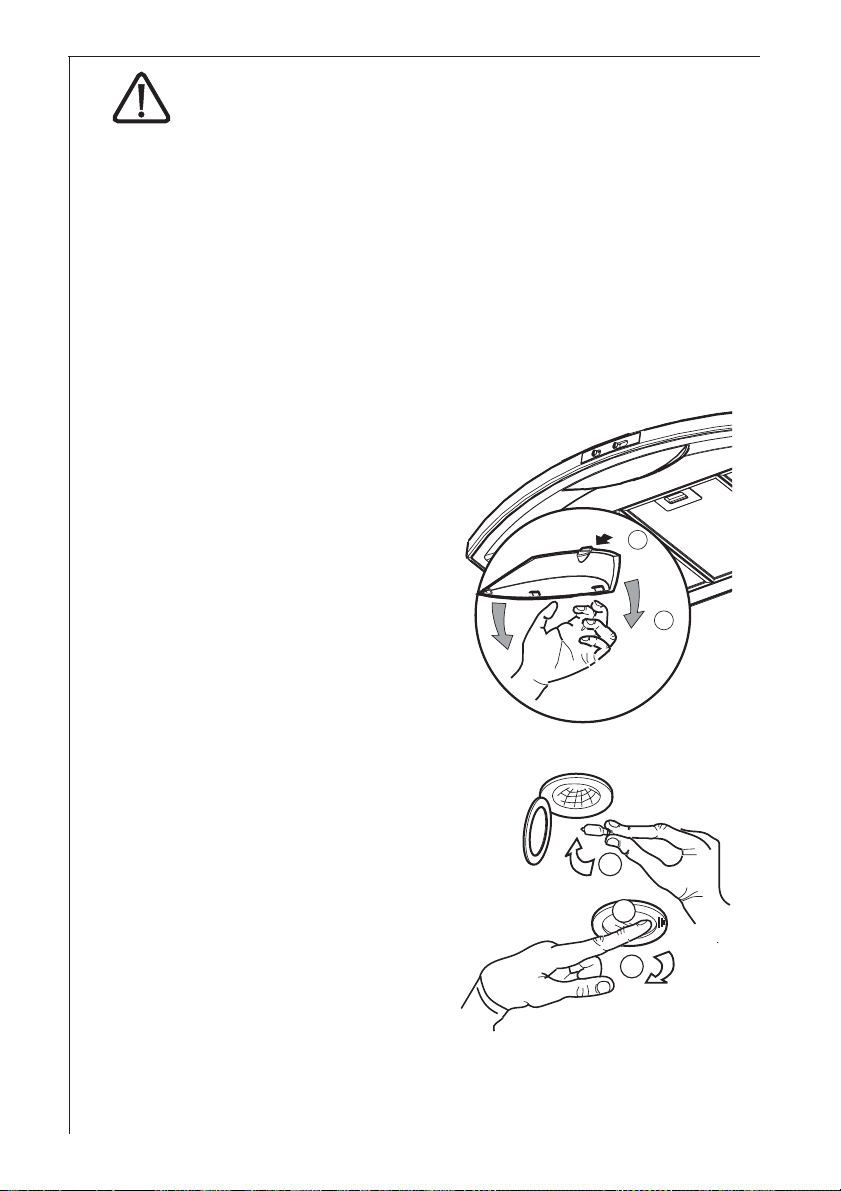

Sustitución de la bombilla ................................................................. 14
Limpieza ......................................................................................... 15
Accesorios especiales .................................................................... 15
Servicio de asistencia técnica ...................................................... 16
Si la campana no funciona ........................................................... 16
Características técnicas ................................................................. 17
Accesorios/Piezas de montaje incluidas ........................................... 17
Conexión eléctrica ......................................................................... 18

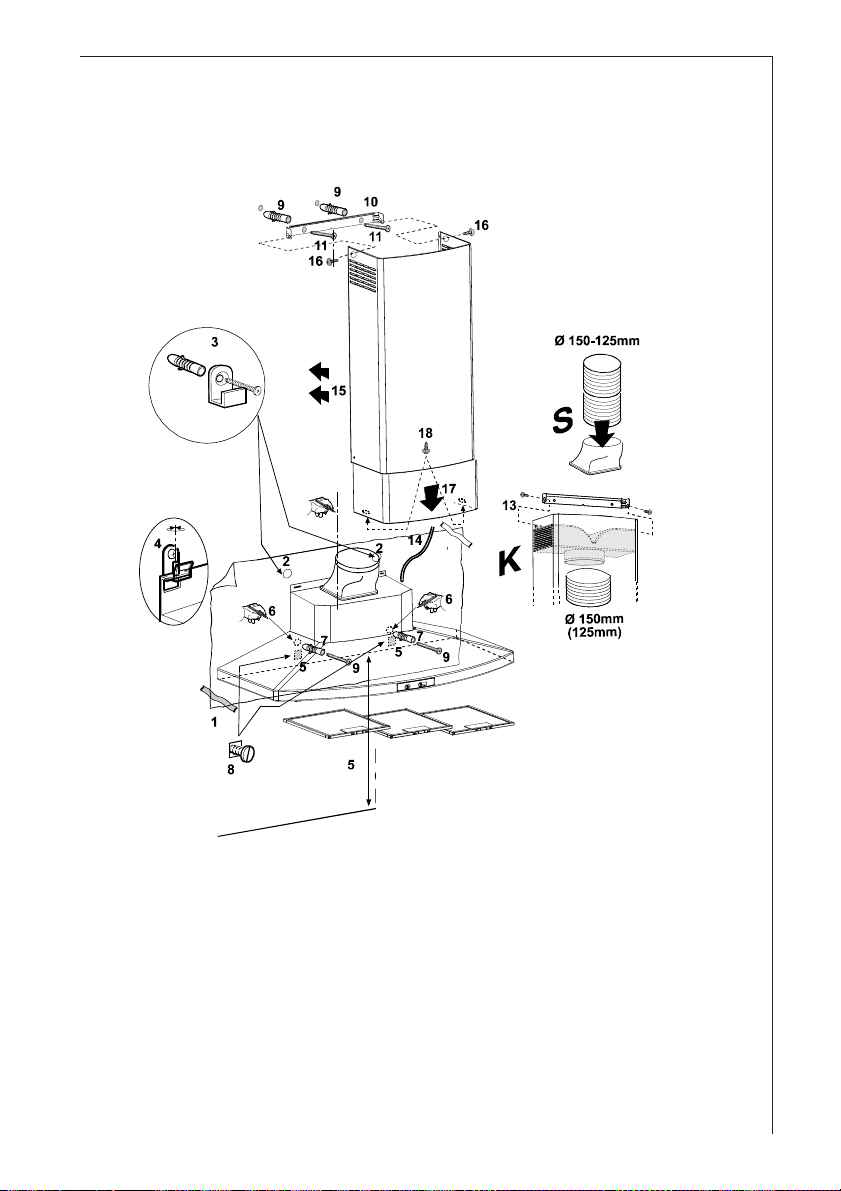

Montaje ............................................................................................ 18
3
Recomendaciones de seguridad
para el usuario
Se recomienda no dejar los fuegos encendidos sin cubrir, ya que el
excesivo calor dañaría el aparato. En caso de cocinas de gas,
gasóleo o carbón, evitar absolutamente las llamas libres.
De colocarse una freidora encima de la cocina o del plano de
cocción, mantenerla bajo control.
El aceite que contiene la freidora podría incendiarse
espontáneamente a causa de un exceso de temperatura.
El riesgo de autocombustión aumenta si se utiliza aceite sucio.
Tener siempre presente que el exceso de temperatura puede ser
causa de incendio.
No cocinar a la llama (flambé) bajo la encimera.
Para realizar cualquier operación en la campana, aun la simple
sustitución de la bombilla, desconectar el aparato de la
alimentación eléctrica (extraer los fusibles de tapón del
portafusibles o desconectar el interruptor automático).
Es importante respetar los intervalos de limpieza y sustitución
del filtro. De no hacerse así, la grasa depositada puede causar
un incendio.
para el montador de muebles
En caso de funcionamiento de aspiración, el tubo de descarga debe
tener un diámetro de 150 mm.
Al montar la campana, respetar las siguientes distancias
mínimas desde el borde superior de los quemadores o placas:
cocinas eléctricas 500 mm
cocinas de gas 650 mm
Si las instrucciones para la instalación del dispositivo para cocinar
con gas especifican una distancia mayor, hay que tenerlo en
consideración.
El decreto sobre equipos de combustión admite, para estos
ambientes, una depresión máxima de 0,04 mbar.
La salida de aire no debe conectarse a chimeneas ni a conductos de
evacuación de gases de combustión. No se debe bajo ninguna
circunstacia conectar la salida de aire a un conducto que sirva para
ventilar habitaciones donde funcionen aparatos de combustión.
Ante la posibilidad de conexión de la salida de aire a una chimenea o
conducto de evacuación de gases de combustión fuera de servicio,
solicite la autorización del organismo de control competente. Para la
conducción de la salida de aire, atengase a las prescripciones de las
4
autoridades competentes.
Si el aparato se utiliza para funcionamiento de aspiración, preparar
un orificio de ventilación de diámetro suficiente, prácticamente igual
al de descarga.
Las disposiciones nacionales y locales de construcción, imponen
unas serie de normas para la instalación conjunta en la misma
habitación de una campana y otros aparatos de combustión
conectados a chimeneas (tales como estufas de carbón, gasóleo o
gas).
El uso conjunto de campanas y aparatos de combustión conectados
a chimeneas tiene garantía de seguridad sólo si la habitación y/o
piso (combinación aire/ambiente) reciben ventilación del exterior a
través de un orificio adecuado (aproximadamente 500-600 cm 2 ),
para evitar que se genere una depresión durante el funcionamiento de
la campana.
En caso de dudas, dirigirse al organismo de control competente o al
departamento de obras de construcción.
En los ambientes donde haya aparatos de combustión instalados, se
aplica la regla : medida del orificio de salida = a la medida del orificio
de ventilación o sea un orificio de 500-600 cm2, por lo que un orificio
mayor puede perjudicar el funcionamiento de la campana.
El uso de la campana en el modo de recirculación resulta sencillo y
seguro, no haciendo falta respetar las prescripciones antedichas.
El funcionamiento de la campana en modo extractor resultará óptimo
siempre que se respeten la siguientes condiciones :
- montar el tubo de salida con tramos cortos y rectos
- realizar el menor número de codos posible
- no colocar los tubos en ángulos agudos, sino ligeramente
arqueados
- si es posible, utilizar tubo de diámetro grande (mínimo Ø 120 mm).
La no observación de estas reglas básicas provocará drásticas
disminuciones de rendimiento y un funcionamiento más ruidoso.
5
Generalidades
La campana se entrega en modo extractor,
pudiendo utilizarla también en modo de
recirculación, instalando para ello un filtro
de carbón activado (accesorio especial).
Para esta función, es necesario un filtro de
carbón activo original (véase el párrafo
«Accesorios especiales»).
Funcionamiento extractor
El aire se extrae al exterior mediante un
tubo conectado al anillo de conexión A.
Fig. 1.
Para un mejor rendimiento , el tubo tiene
que tener el mismo diámetro que el orificio de salida.
Si en la pared o en el techo ya existe un tubo de aspiración del aire
con un diámetro igual a 125 mm, se puede utilizar el manguito de
reducción 150/125 mm. El funcionamiento del equipo será un poco
más ruidoso.
Funcionamiento de recirculación
El filtro de carbón filtra el aire que pasa de nuevo a la cocina a través
de la rejilla superior de la chimenea de aspiración.
Para esta función, es necesario un filtro de carbón activo original
(véase el párrafo «Accesorios especiales»).
Fije el deflector usando 2 tornillos de 2,9 x 13 mm de diámetro. Fig.
2.
La posición de la chimenea se puede
invertir según se desee. La chimenea
con la rejilla de evacuación lateral del
aire tiene que fijarse en la parte
superior si la campana funciona en
modo de recirculación del aire.
Bild 1
Bild 2
6
Funcionamiento de la campana
La campana está dotada de velocidad regulable.
Se aconseja activar la campana unos minutos antes de comenzar la
cocción y dejarla en marcha hasta 15 minutos después de terminarla
para desalojar completamente los olores.

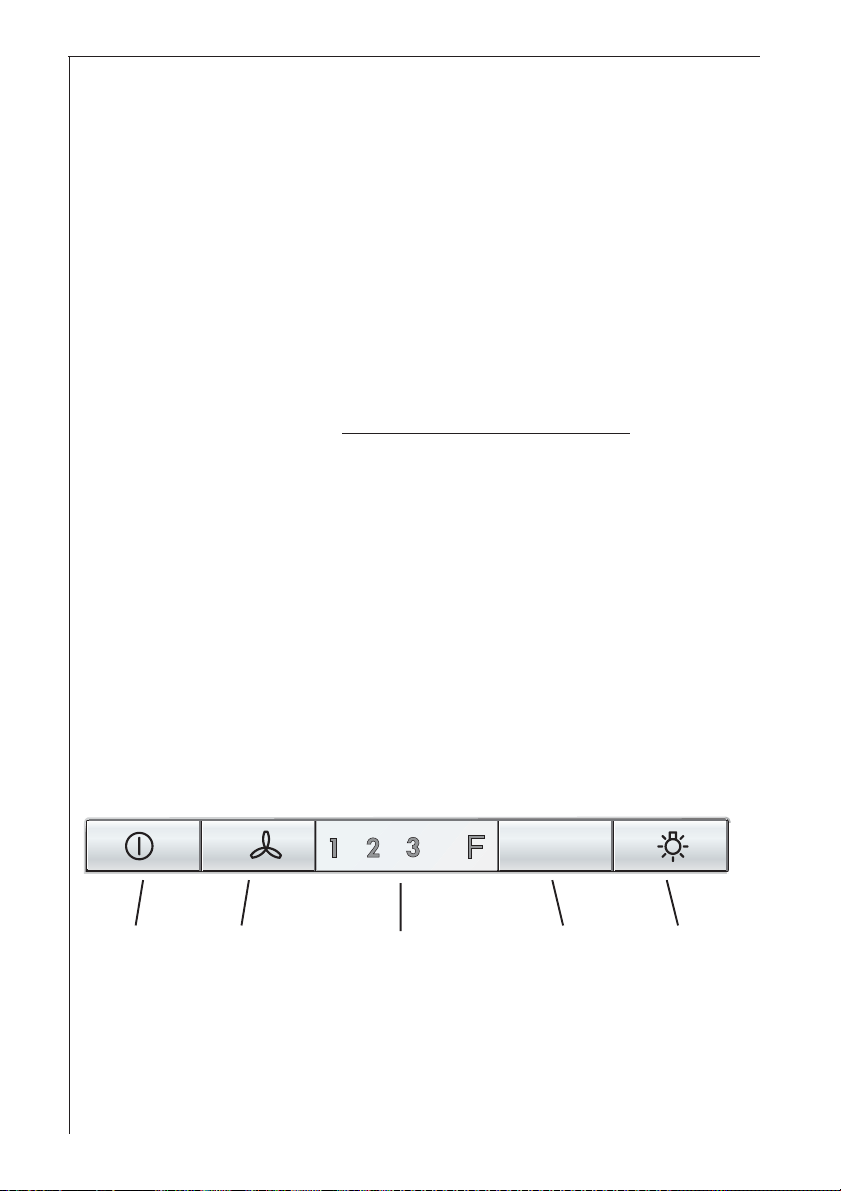

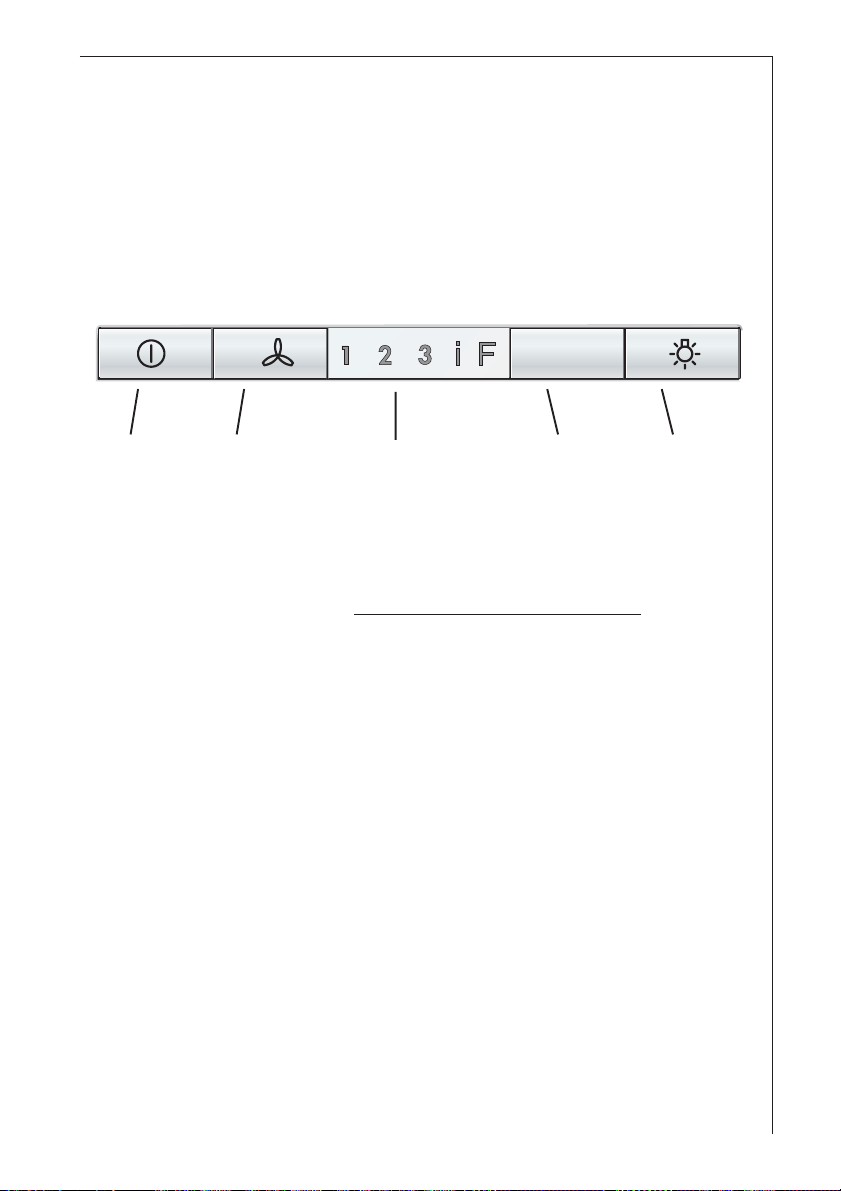

Los interruptores se encuentran en el frontal del aparato :
DK 9160 D - 9190 D
Interruptor de la luz : sirve para encende y apagar la bombilla.
Interruptor del motor : sirve para encender y apagar el motor de
aspiración de los humos y vapores de cocción y para seleccionar una
de las tres velocidades disponibles.
Interruptor de
la luz
Interruptor del
motor
DK 9360 - DK 9390 - HC 3360
Interruptor de la luz : sirve para encender y apagar la bombilla.
Interruptor OFF del motor: sirve para desactivar el ventilador
Pulsador 1: selecciona la velocidad 1 del ventilador.
Pulsador 2: selecciona la velocidad 2 del ventilador.
Pulsador 3: selecciona la velocidad 3 del ventilador.
Interruptor
de la luz
Interruptor OFF
del motor
Pulsador 1
Pulsador 2
Pulsador 3
7
