DD 8625 – DD 8665 DD 8695 – DD 8861 DD 8891 – DD 8990

DD 8821

Вытяжной вентилятор

Инструкция по установке и

эксплуатации

Уважаемые покупатели!

Просим Вас внимательно прочитать настоящую “Инструкцию по установке и эксплуатации”. Прежде всего необходимо обратить внимание на указания раздела “Правила по технике безопасности”, приведенные на первых страницах. Просим Вас сохранить данную “Инструкцию” для того, чтобы в дальнейшем к ней при необходимости обращаться. Если прибор перейдет к другому хозяину, передайте ему, пожалуйста, также и эту “Инструкцию”.

На случай возникновения неполадок в данной “Инструкции” содержатся указания по их самостоятельному устранению, смотрите раздел “Что делать, если...”. Если же содержащихся в этом разделе указаний недостаточно для устранения возникшей неисправности, обращайтесь в авторизованные сервисные центры AEG/Electrolux (см. отдельный список сервисных центров). Здесь Вы получите квалифицированную помощь как при монтаже, так и при эксплуатации Вашего электроприбора.

Наша цель - это дальнейшее совершенствование нашей продукции и системы обслуживания на благо наших потребителей!

Данная инструкция напечатана на экологически чистой бумаге. Кто экологически мыслит, тот экологически действует...

Утилизация

Утилизация упаковочного материала

• Все детали упаковки пригодны к переработке для вторичного

использования, пленка и жесткий пенопласт снабжены соответствующими маркировками. Пожалуйста, правильно осуществляйте утилизацию упаковочного материала и отслужившего оборудования.

• Выполняйте внутригосударственные и региональные предписания по

утилизации, а также предписания по утилизации различных материалов (правила по раздельной утилизации материалов, сбору мусора, раздельному хранению материалов).

Указания по осуществлению утилизации

• Нельзя осуществлять утилизацию прибора вместе с обычным домашним

мусором.

• Информацию о способах вывоза мусора или пунктах приема

отслужившего оборудования Вы можете получить в органах местной администрации.

• Внимание! Перед утилизацией необходимо сделать отслужившее

оборудование непригодным для дальнейшего использования. Отрежьте сетевой кабель (после того, как штекер вынут из розетки или, при стационарном подключении, после того, как электроприбор отключен от сети специалистом-электриком) как можно ближе к основанию прибора.

Содержание

Правила техники безопасности........................................................ 4

Описание прибора ............................................................................... 7

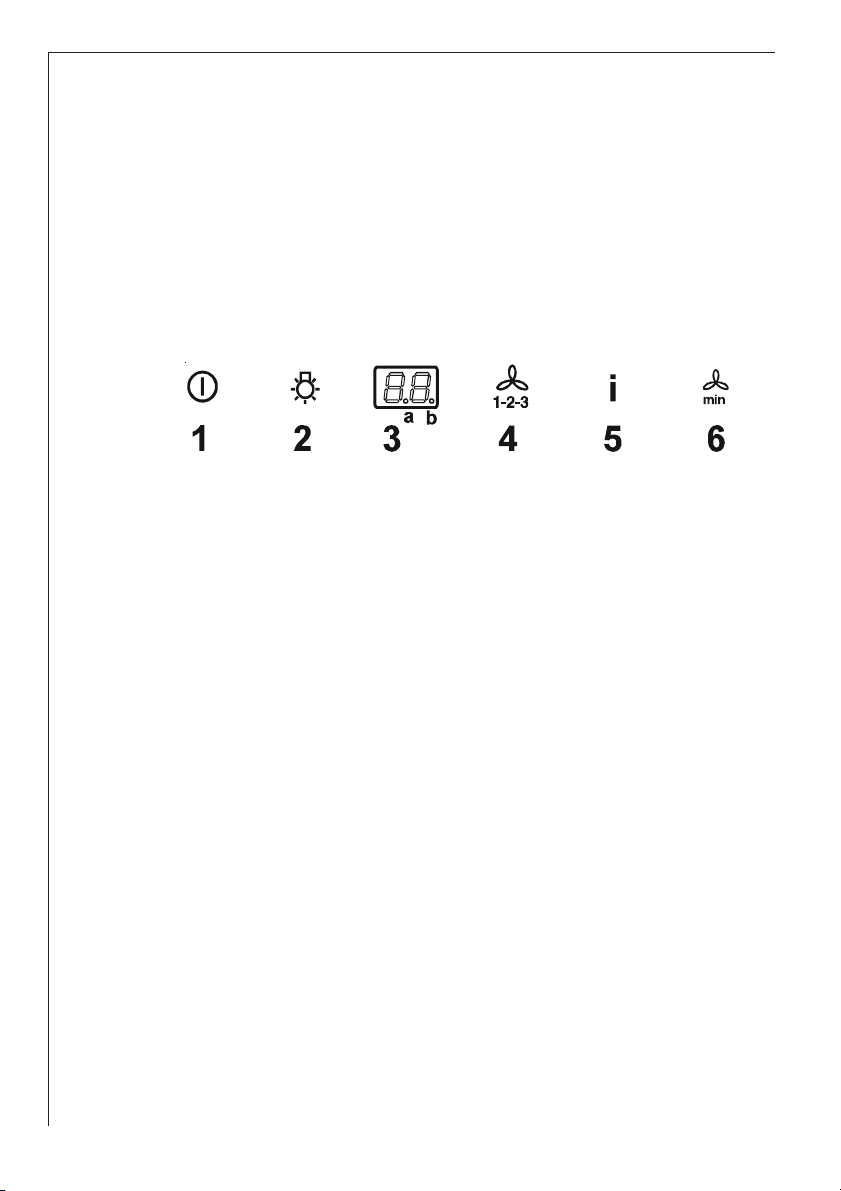

Эксплуатация вытяжного вентилятора ........................................ 8

Контрольное устройство жирового и угольного фильтров....... 10

Техническое обслуживание и уход ................................................ 12

Что делать, если................................................................................ 16

Техническое обслуживание ............................................................ 17

Технические данные ........................................................................ 18

Электрическое подключение ......................................................... 19

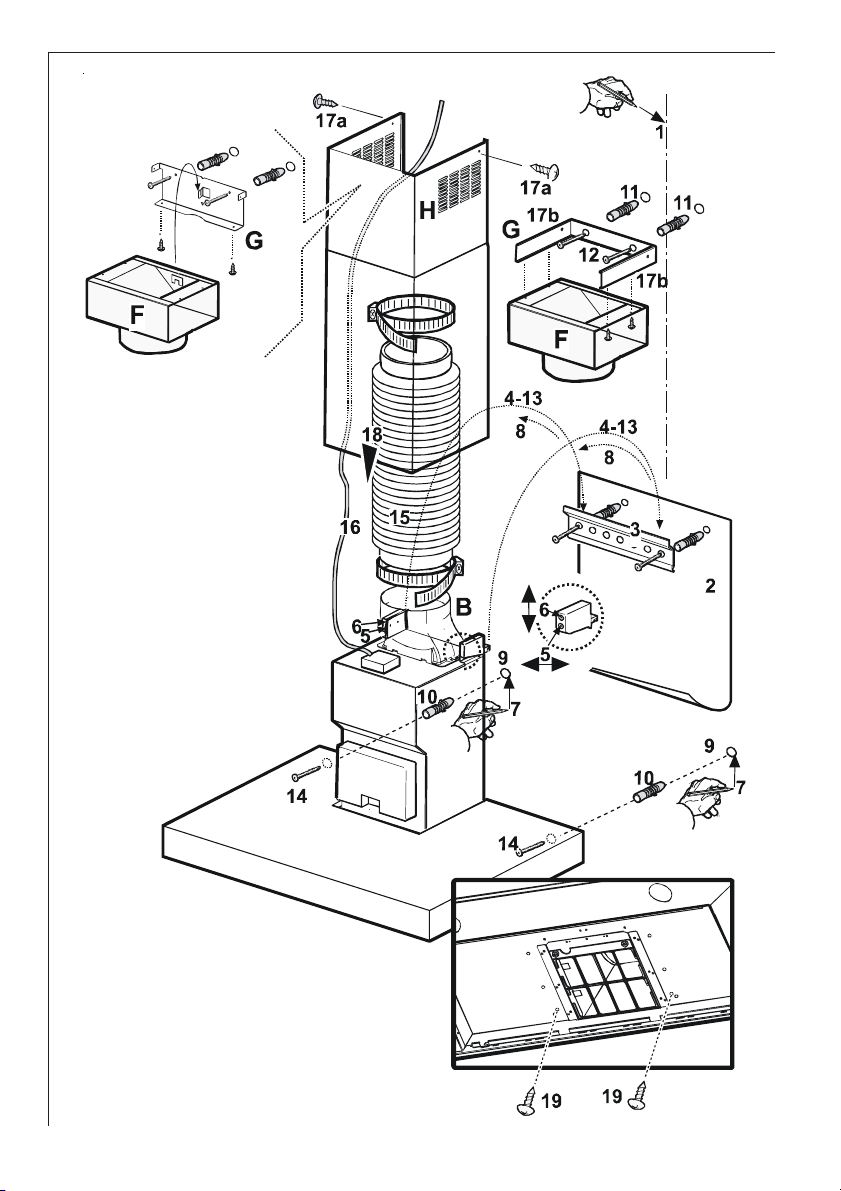

Монтаж ............................................................................................... 20

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

Для пользователя

• Вытяжной вентилятор предназначен для удаления из кухни неприятных запахов, он не будет удалять возникающий пар.

• Всегда следите за тем, что работающая плита была закрыта посудой, чтобы прибор не мог быть поврежден слишком большим количеством выделяющегося тепла. Нельзя допускать наличия вблизи прибора открытого пламени в печах, отапливаемых газом, мазутом или углем.

• При приготовлении во фритюре на плитах следует следить за тем, чтобы посуда для приготовления не оставалась без наблюдения.

• Используемое для жарки масло может воспламениться вследствие перегрева.

• Спонтанное воспламенение еще более вероятно при использовании загрязненного масла.

• Вам следует обращать внимание на то, перегрев может привести к выбросу пламени.

• Под вытяжным вентилятором нельзя готовить блюда, которые

поджигают перед подачей.

• При любых работах, проводимых с вытяжным вентилятором, даже при замене лампы, прибор должен быть отключен от сети (выньте предохранители или выключите автоматический главный выключатель).

• Важно проводить замену и очистку фильтров через определенные интервалы времени. Если такие интервалы не выдерживаются, то может произойти воспламенение накапливающихся в фильтрах жиров.

• Дети и пожилые люди не должны пользоваться прибором без присмотра.

• Не позволяйте детям играть с прибором.

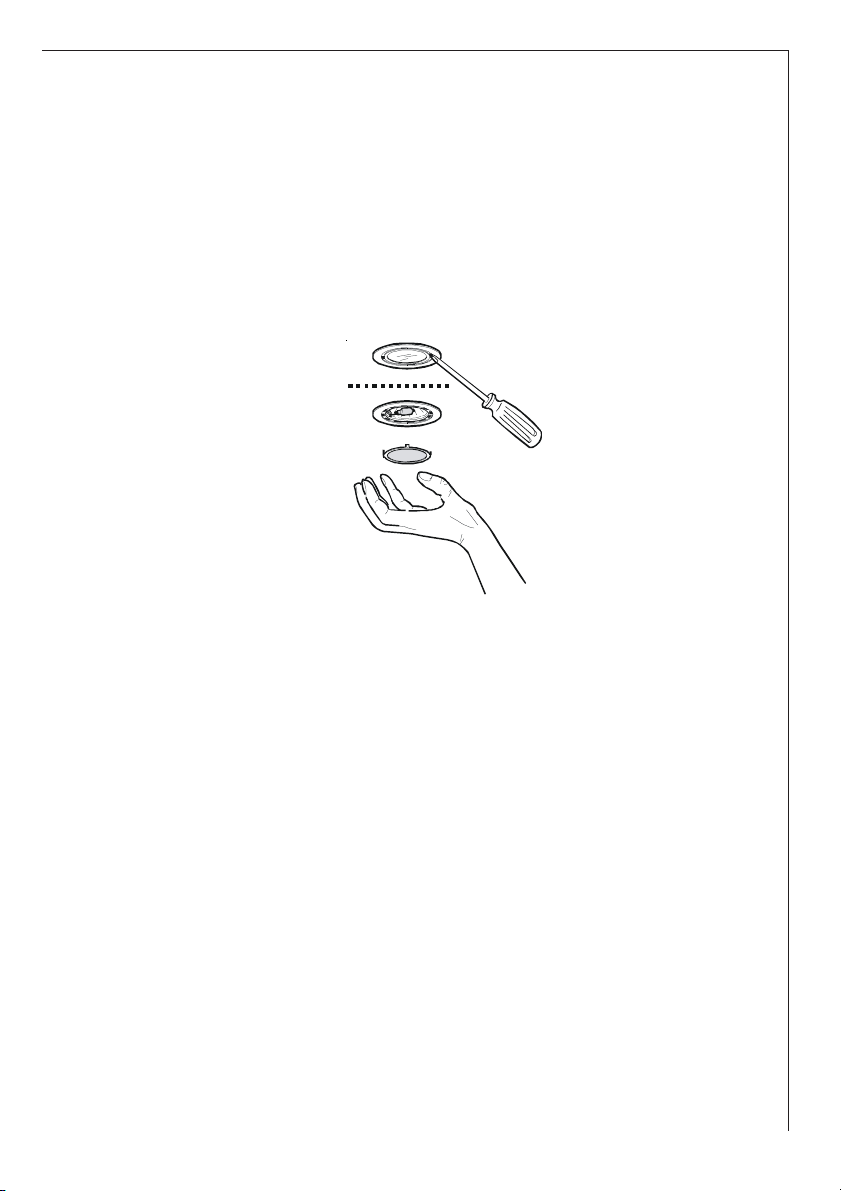

• ВНИМАНИЕ – перед заменой лампы освещения отключите прибор от электросети во избежание возможного поражения током.

Для монтажника кухонного оборудования

• При работе прибора в режиме воздухоотвода желательно, чтобы диаметр вытяжной трубы Вашей кухни соответствовал диаметру трубы вытяжного вентилятора.

Если же диаметр вытяжной трубы в стене или крыше меньше диаметра трубы вытяжного вентилятора и составляет 125 мм, можно воспользоваться переходником 150/125 мм, входящим в комплект поставки. В этом случае вытяжной вентилятор будет работать немного более шумно.

• При необходимости можно заказать трубы различных форм и диаметров, а также выходящие наружу вытяжные системы (телескопический короб). Более подробную информацию можно получить в сервисных центрах.

• При установке надплитного вытяжного вентилятора необходимо выдерживать следующие минимальные расстояния от нижнего края вытяжного зонта до верхней поверхности плиты:

Для электроплит 500 мм Для газовых плит 650 ìì

• Понижение давления в помещении не должно превышать 0,04 бар.

• Запрещается отводить загрязненный воздух через дымоход, используемый для отвода продуктов сгорания от других приборов. Также недопустим отвод загрязненного воздуха в дымоход, предназначенный для камина.

• При отводе загрязненного воздуха в неиспользуемый дымоход целесообразно получить на это согласие соответствующего специалиста по эксплуатации дымовых труб.

• При оборудовании канала для отвода загрязненного воздуха всегда необходимо соблюдать соответствующие предписания официальных органов.

• При эксплуатации электрического кухонного воздухоочистителя в режиме вытяжной вентиляции необходимо оборудовать отверстие для подачи воздуха достаточно больших габаритов - примерно таких, как у отверстия для отвода воздуха.

• Совместная эксплуатация в одном помещении электрических кухонных воздухоочистителей и подсоединенных к дымовой трубе нагревательных приборов типа кухонных плит, работающих на угле или мазуте, а также газовых водонагревательных колонок, имеет определенные ограничения.

• Совместная безопасная эксплуатация расположенных в одном помещении электрических кухонных воздухоочистителей и подсоединенных к дымовой трубе нагревательных приборов гарантирована лишь в том случае, если помещение и/или квартира со смежными помещениями имеют выходящую наружу вентиляцию с соответствующим отверстием для подачи воздуха, площадь поперечного сечения которого составляет примерно 500-600 см2, благодаря чему устраняется опасность создания при работе электрических кухонных воздухоочистителей недопустимого разряжения.

• В сомнительных случаях обратитесь за консультацией и получите разрешение ответственных районных органов/лиц, занятых эксплуатацией дымоходов, или местных административных органов, ответственных за строительство.

• Так как для помещений, в которых не используются вышеназванные нагревательные бытовые приборы, действует правило: “Приточное вентиляционное отверстие должно быть такого же размера, что и вытяжное отверстие”, то приточное отверстие с размерами поперечного сечения более 500-600 см

может снизить эффективность вытяжной

вентиляции.

• Совместная эксплуатация подсоединенных к дымовой трубе приборов и кухонного воздухоочистителя в режиме рециркуляции воздуха безопасна и не подпадает под действие вышеназванных ограничений.

• При работе прибора в режиме вытяжной вентиляции для достижения оптимальной производительности необходимо выполнять следующие правила:

- Используйте короткий и прямой выпускной шланг;

- Постарайтесь свести к минимуму изгибы выпускного шланга;

- Никогда не используйте выпускной шланг, согнутый под острым

углом. Изгибы всегда должны быть плавными;

- Используйте выпускной шланг как можно большего размера

(предпочтительно того же диаметра, что и выпускное отверстие на вытяжном вентиляторе);

• Несоблюдение данных инструкций значительно снизит производительность вытяжного вентилятора и повысит уровень шума при его работе.

ОПИСАНИЕ ПРИБОРА

• Кухонный воздухоочиститель представляет собой вытяжное устройство, которое при поставке настроено для работы в режиме воздухоотвода, но благодаря применению фильтра с активированным углем (дополнительный аксессуар) может работать и в режиме рециркуляции воздуха.

• Для этого следует дополнительно приобрести оригинальный фильтр с активированным углем в авторизованном сервисном центре.

Работа прибора в режиме воздухоотвода

• В данном режиме работы воздух удаляется наружу через воздуховод, подсоединенный к переходнику А. Рис. 1.

• Оптимальная эффективность устройства достигается при одинаковом диаметре выхода переходника и воздуховода. Если в стене или крыше уже есть воздуховод с диаметром поперечного сечения 125 или 120 мм, то можно использовать прилагаемый переходник 150/125-120 мм.

Ðèñ. 1

Работа прибора в режиме рециркуляции

• Воздух фильтруется через угольный фильтр и вновь поступает в кухню через вентиляционную решетку выпускной трубы.

• Для осуществления фильтрации воздуха Вам понадобится оригинальный угольный фильтр (дополнительный аксессуар).
