Sikkerhetsinformasjon
Til brukeren
Tildekk alltid elementene som er i funksjon, slik at ikke overdreven
varme kan skade apparatet. Hvis det dreier seg om en gass-,
petroleums- eller kullkomfyr, må åpen flamme unngås.
Ved frityrsteking må man alltid være tilstede og kontrollere.
Overopphetet olje kan ta fyr.
Faren for antennelse øker dersom oljen ikke er ren.
Det er viktig å huske at overopphetet olje lett kan føre til brann.
Flamber aldri mat under ventilatoren.
Koble alltid apparatet fra strømnettet før du utfører noe
vedlikehold på det. Dette gjelder også ved utskifting av pæren
(fjern sikringen eller koble ut den automatiske bryteren).
Det er svært viktig å rengjøre ventilatoren og skifte ut filteret til
de intervaller som er oppgitt. Hvis ikke dette gjøres, kan det
samle seg opp fett som kan føre til brann.
Dette apparatet er merket i samsvar med EU-direktiv 2002/96/EC om
avhending av elektrisk og elektronisk utstyr (Waste Electrical and
Electronic Equipment - WEEE).
Forsikre deg om at dette produktet blir avhendet på korrekt vis, slik at
det ikke kan utgjøre noen helse- eller miljørisiko.
Symbolet på produktet eller på dokumentene som følger med
det, viser at dette produktet ikke må behandles som
husholdningsavfall. Lever det til et autorisert mottak for resirkulering
av elektrisk og elektronisk utstyr.
Avhending må skje iht. de lokale renovasjonsforskriftene.
For nærmere informasjon om håndtering, kassering og resirkulering
av dette produktet, kontakt kommunen, renovasjonsvesenet eller
forretningen der du anskaffet det.
19
Til installatøren
Brukt som utblåsningsversjon, skal ventilatoren kobles til et
avtrekksrør med samme diameter som åpningen på ventilatoren.
Advarsel! Avtrekksrør og klemmer følger ikke med og må
anskaffes separat.
Ved installasjon må man overholde følgende minimumsavstand
fra komfyrtoppen:
elektriske komfyrer 500 mm
gasskomfyrer 650 mm
Dersom installasjonsveiledningen for gassapparatet krever en større
avstand, skal denne overholdes.
De nasjonale forskriftene angående forbrenningssystemer fastsetter
et maks. undertrykk på 0.004 bar i værelset.
Utblåsning må aldri skje til pipe eller avtrekkskanaler fra andre
gassdrevne apparater. Den må heller aldri skje til
ventilasjonssystemet i rom der det er installert
forbrenningsapparater.
Avtrekket må alltid være i samsvar med gjeldende forskrifter.
Når apparatet brukes som utblåsningsversjon, skal diameteren på
ventilasjonsrøret tilsvare størrelsen på avtrekksrøret fra ventilatoren.
Gjeldende forskrifter setter mange begrensninger for bruk av
ventilatorer og husholdningsapparater med forbrenning tilkoblet en
pipe fra kull- eller petroleumsdrevne apparater, eller gassovner som
befinner seg i samme rom.
Ventilatorer kan brukes sammen med husholdningsapparater som
er koblet til en pipe uten at det oppstår fare, kun dersom værelset
og/eller leiligheten (kombinasjonen luft/rom) har ventilasjon ut i friluft
ved hjelp av en ventilasjonsåpning som er ca. 500-600 cm2 stor, slik
at det ikke oppstår undertrykk under bruk av ventilatoren.
Dersom du er i tvil, bør du kontakte kommunen.
· I rom med forbrenningsapparater krever gjeldende forskrifter at det
finnes en åpning med samme dimensjoner som
ventilasjonsåpningen. En åpning som er større enn 500-600 cm
kunne redusere ventilatorens ytelser.
På kullfilterversjonen er det ingen risiko og man trenger ikke å ta de
forholdsreglene som er nevnt over.
2
vil
20
Når ventilatoren benyttes som utblåsningsversjon, må man ta
følgende forholdsregler for at den skal fungere optimalt:
- avtrekksrøret må være kort og rett
- reduser eventuelle bend til et minimum
- bruk kanaler med avrundede hjørner, alle bend må være slakke.
- bruk kanaler (med samme diameter som åpningen på ventilatoren).
Hvis ikke disse reglene følges, vil det føre til lavere ytelser og mere
støy.
21
Funksjoner
To system er mulige:
For utblåsing via kanal (ekstrautstyr).
Resirkulasjon av luften gjennom kullfilter (ekstrautstyr).
For utblåsing gjennom kanal
Luften føres ut i friluft ved hjelp av et rør som festes til
koblingsflensen A. Fig. 1.
For å oppnå best mulige ytelser, må hullet ha en diameter som
svarer til avløpsåpningen.
A
Fig. 1
Resirkulering
Luften filtreres ved hjelp av et aktivt kullfilter og føres ut i kjøkkenet
igjen gjennom den øvre risten på avløpsrøret.
Det er nødvendig med et originalt kullfilter for resirkulering.
22
Bruk av ventilatoren
Best resultat oppnås ved å benytte lav hastighet under normale
forhold, og høy hastighet ved mye matos og damp.
Sett i gang ventilatoren noen få minutter før du starter matlagingen,
slik at det oppstår undertrykk i kjøkkenet. Etter at matlagingen er
avsluttet, bør ventilatoren fortsatt gå i 15 minutter, eller til all matos
er borte. Bryterne er plassert øverst på høyre side av
ventilatorfronten.
8
1
2

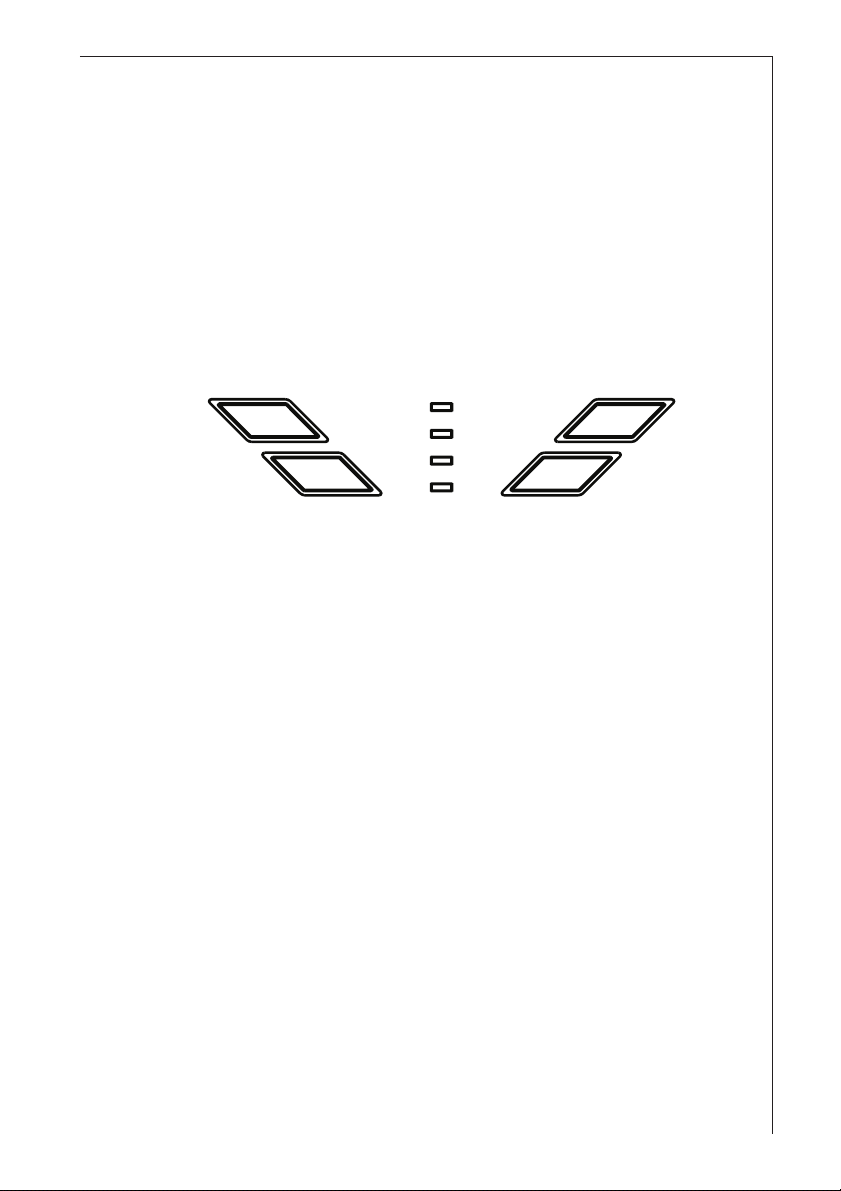

Fig. 2
1. PÅ/AV-tast for lys nedre lamper:
trykk 1 gang for å tenne lysene (dus belysning)
trykk 2 ganger for å øke lysstyrken
trykk en gang til for å slukke lysene
PÅ/AV-tast for lys øvre lamper:
Trykk og hold inne de øvre lampene vil tennes.
Gå frem på samme måte for å slukke dem.
2. PÅ/AV-tast for motor og tilbakestilling av filterindikator.
3. Tast for valg av hastighet 1-2-3
4. Tast for valg av intensiv hastighet:
varer i 5 minutter deretter vil ventilatoren gå tilbake på sin
opprinnelige hastighet.
5. Indikatorlys for sugehastighet (effekt) 1 og metningsindikator for
fettfilter (i dette tilfellet vil indikatoren blinke).
6. Indikatorlys for sugehastighet (effekt) 2 og metningsindikator for
kullfilter (i dette tilfellet vil indikatoren blinke).
7. Indikatorlys for sugehastighet (effekt) 3 og indikator for utladede
batterier i fjernkontrollen (indikatorlampen blinker fjernkontrollen er
ekstrautstyr og må bestilles separat).
8. Indikatorlys for intensiv sugehastighet (effekt)
7
6
5
3
4
23
Kontrollanordning til fettfilter og kullfilter
Denne kjøkkenviften er utstyrt med en anordning som gir signal om
når du må rengjøre fettfilteret eller skifte ut kullfilteret (i tilfelle
utsugingsversjon med kullfilter).
Kjøkkenviften leveres fra fabrikken uten kullfilter, derfor er
varsellampen for fullt filter deaktivert.
Hvis kjøkkenviften brukes med kullfilter, må du aktivere varsellampen
for fullt filter på følgende måte:
Trykk på tast 2.
Trykk på tastene 3 og 4 samtidig og hold dem nedtrykt i 3 sekunder.
Først tennes LEDen til fettfilteret 5. Når også LEDen til kullfilteret 6
tennes, er varsellampen for fullt filter aktivert.
Når du skal deaktivere varsellampen, må du trykke på nytt på tastene
3 og 4 og holde dem nedtrykt i tre 3 sekunder helt til LEDen til
kullfilteret 6 slukkes.
LED til fettfilter (5)
LEDen 5 blinker når fettfilteret må rengjøres.
Rengjøring er nødvendig etter ca. 40 brukstimer.
Les vedlikeholdsanvisningene for fettfilteret.
LED til kullfilter (6)
LEDen 6 til kullfilteret blinker når det er nødvendig å skifte ut filteret.
Utskiftning er nødvendig etter ca. 160 brukstimer.
Les vedlikeholdsanvisningene for utskiftning av kullfilteret.
Tilbakestilling av varsellampen
Etter å ha rengjort eller skiftet ut filtrene, må du trykke på knapp 2 i 3
sekunder til LED 5 for fettfilteret eller LED 6 for kullfilteret slutter å
blinke.
24
Vedlikehold og rengjøring
Steng alltid av strømmen til ventilatoren ved å trekke ut
kontakten eller ta ut sikringen før rengjøring.
Fettfilter av metall
Fettfilteret suger opp fettpartiklene som dannes under matlaging.
Det må alltid benyttes, både på utblåsningsversjonen og
resirkuleringsversjonen.
For å få tilgang til fettfilteret, må man først fjerne panelene.
Fjerne panelene

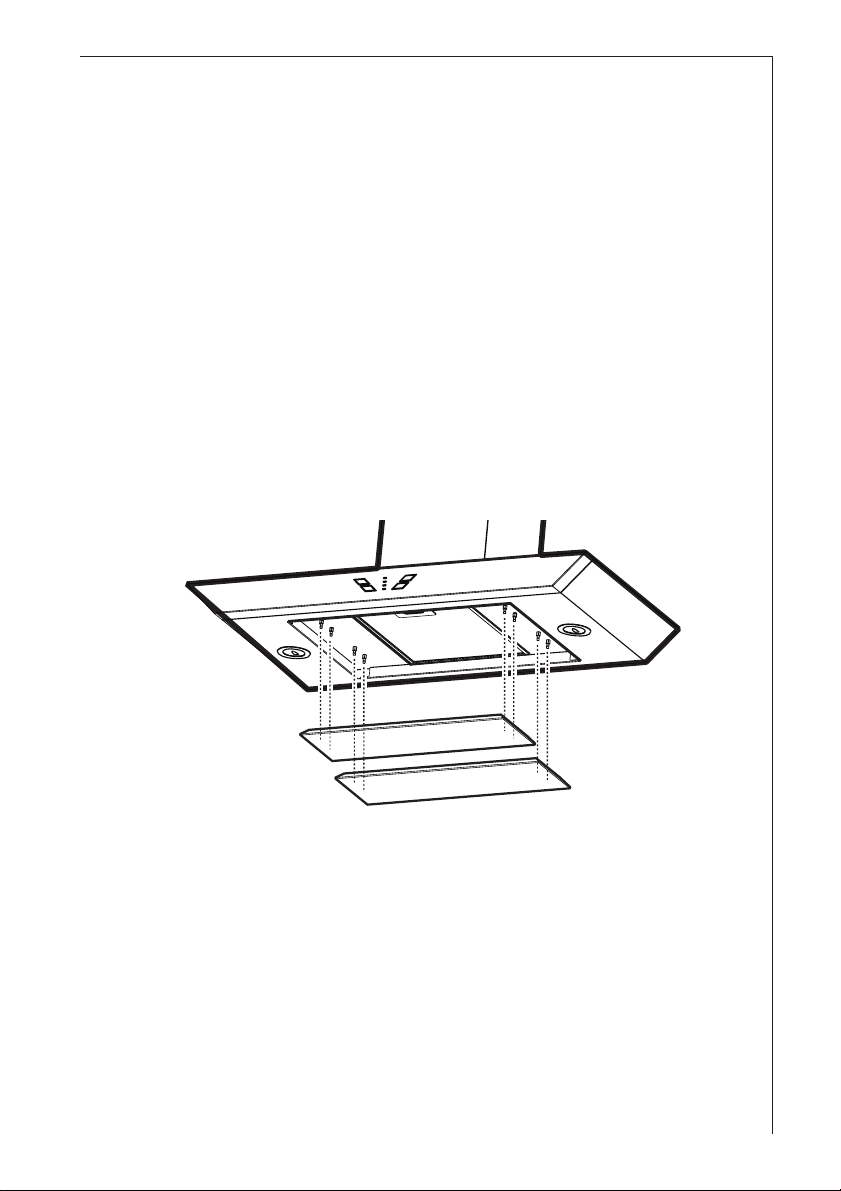

Trekk panelene bestemt ned for å frigjøre dem fra tappene.
Panelet/panelene må alltid monteres igjen!
Fig. 3
25

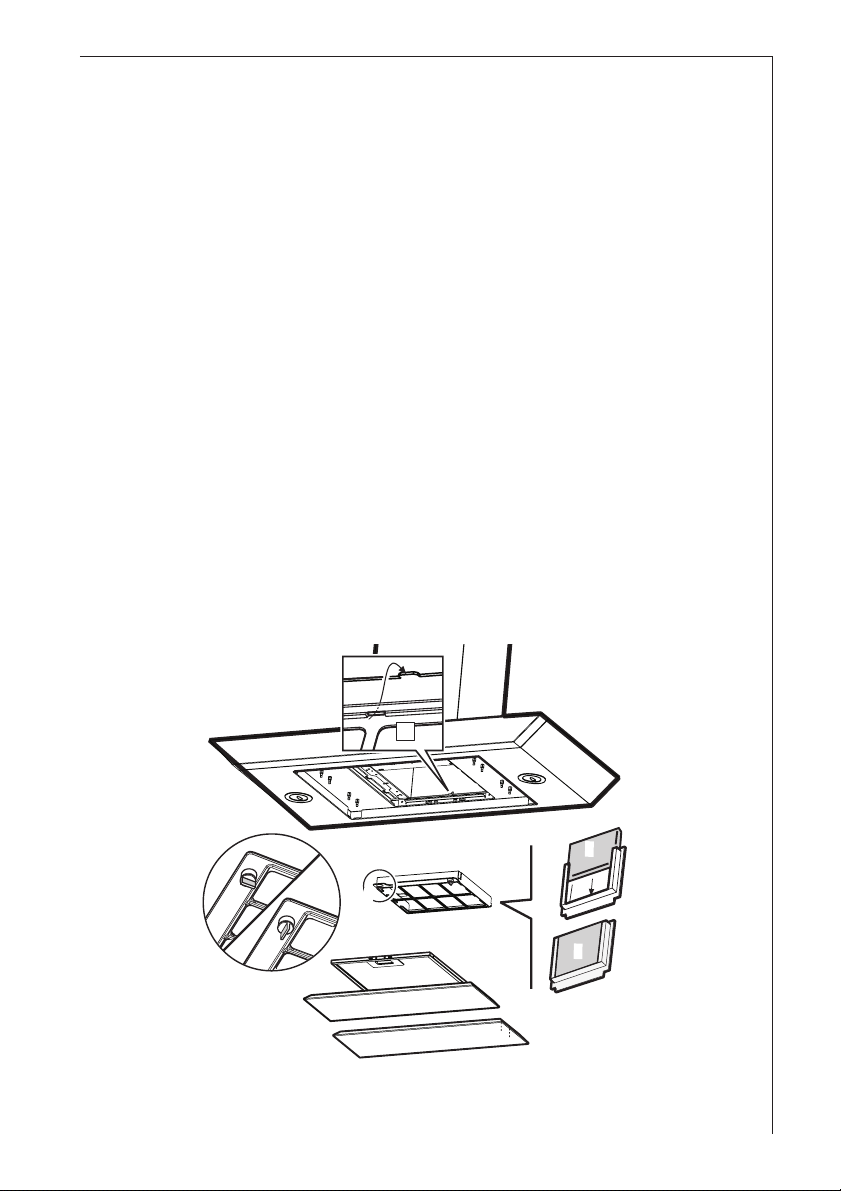

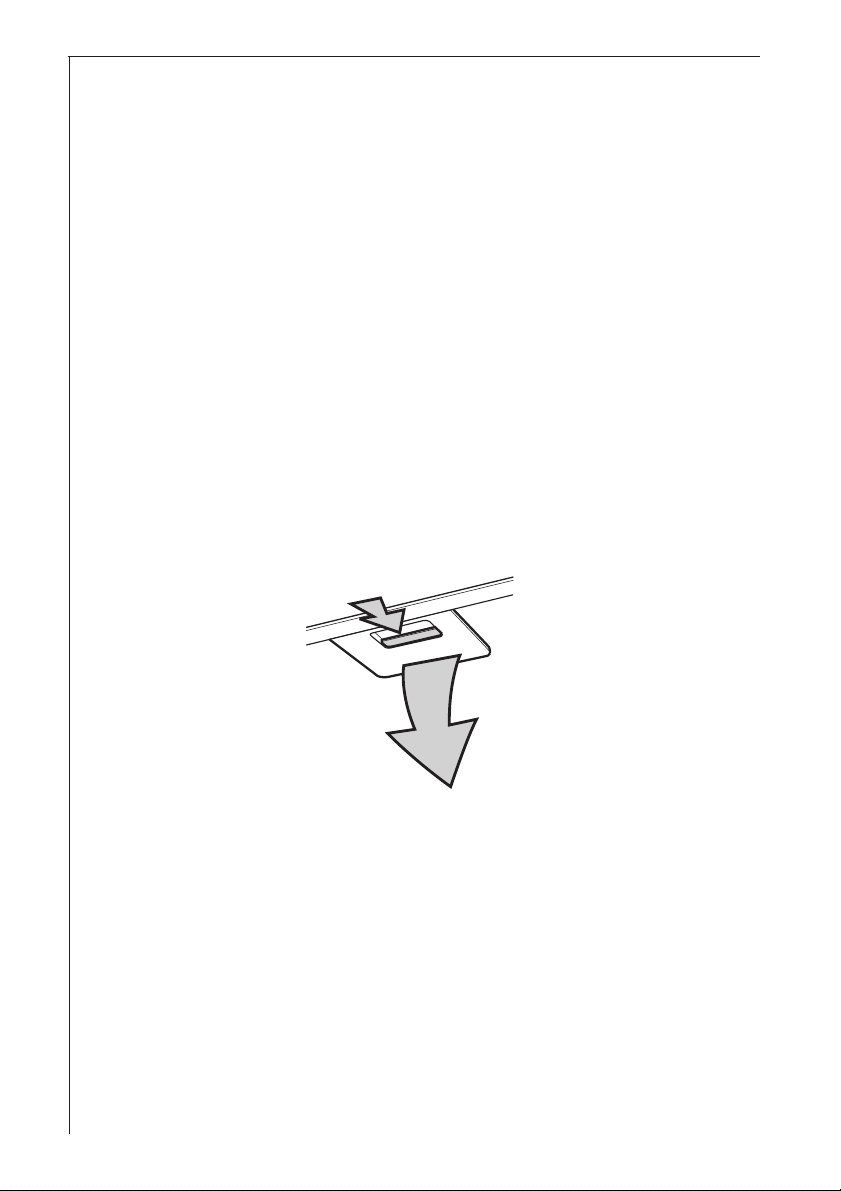

Slik tar du ut fettfilteret, Fig. 4:
Trykk klemmen på metallfettfilteret bakover, og ta filteret ut ved å
trekke det nedover.
Rengjøring av filtrene for hånd
Legg filtrene i bløt i varmt vann tilsatt et fettløsende vaskemiddel i
ca. 1 time. Skyll deretter nøye med varmt vann. Gjenta om
nødvendig. Sett filtrene på plass igjen når de er tørre.
Vask i oppvaskmaskin
Plasser filtrene i oppvaskmaskinen. Velg det kraftigste
vaskeprogrammet og den høyeste temperaturen, minst 65° C .
Gjenta fremgangsmåten.
Sett filtrene på plass igjen når de er tørre. Det kan hende fettfilteret
av metall falmer litt når det vaskes i oppvaskmaskin. Dette har
imidlertid ingen negativ innvirkning på filterets ytelse.
Innsiden av ventilatoren skal kun rengjøres med varmt vann tilsatt et
rengjøringsmiddel (unngå etsende produkter, skuremidler eller
børste).
26
Fig. 4
Bytte og rengjøring av kullfilter
Gjelder bare i forbindelse med resirkulasjon. Kullfiltrene absorberer
lukter og dunster. Sammenlignet med andre kullfiltre kan LONGLIFEkullfilter rengjøres og brukes på nytt. Ved normal bruk må kullfilteret
rengjøres annenhver måned.
Den beste måten å rengjøre filteret på, er i oppvaskmaskinen. Bruk
vanlig oppvaskmiddel og høyeste temperatur (65 ºC). Rengjør filteret
separat for å unngå at matrester eller lignende setter seg fast i filteret
og dermed forårsaker lukt senere. For å tilbakestille filteret til normal
funksjon, må filteret tørkes 10 minutter i ovn, med maksimal
temperatur 100 ºC.
Etter ca. tre års bruk må filteret skiftes og erstattes med et nytt, siden
filterets funksjon er blitt redusert.
Tilpasning Fig. 5

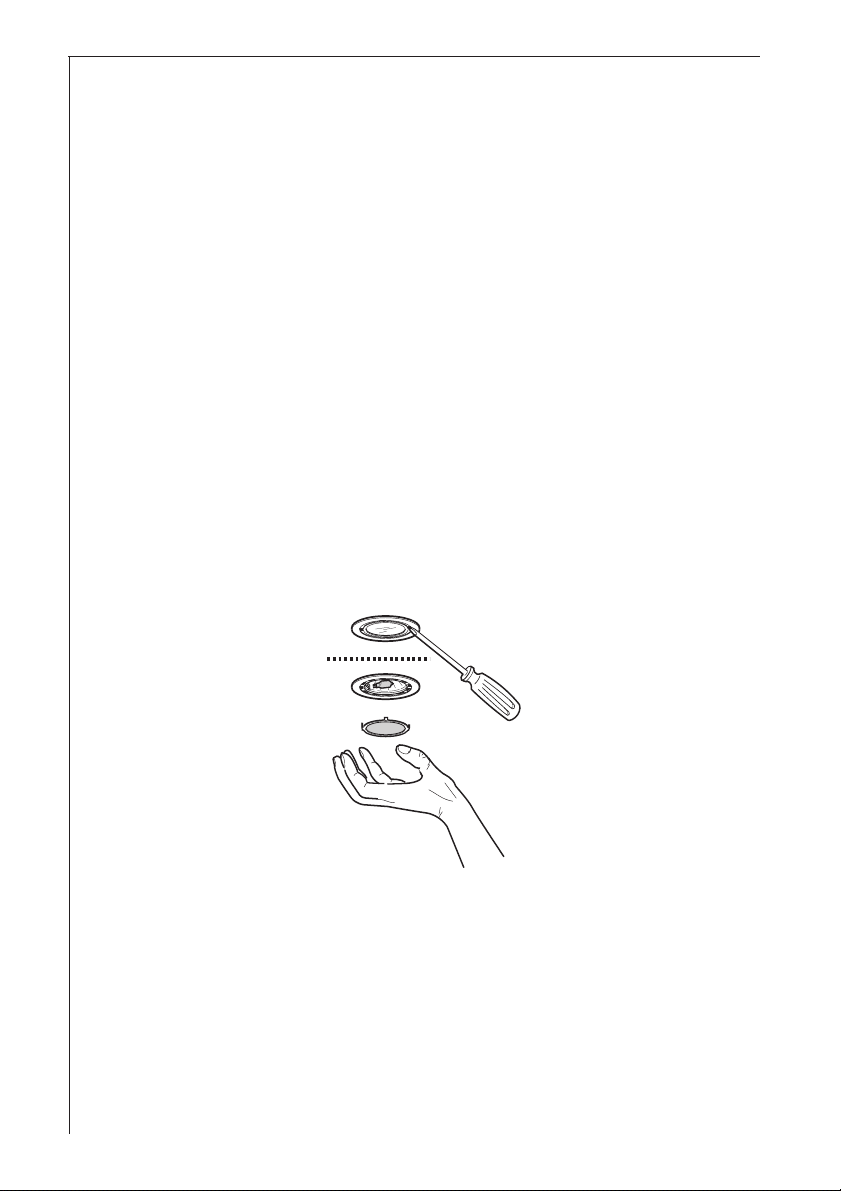

Fjern støtterammen i til kullfilteret h ved å løsne skruen g.
Før kullfilteret inn i rammen og sett rammen tilbake på plass.
Sett på plass metallfilteret igjen.
Når du skal bestille nye filter, må du alltid huske å spesifisere
ventilatormodellens kode. Dette nummeret er oppført på dataskiltet
på innsiden av ventilatoren.
Kullfilteret kan bestilles der du kjøpte ventilatoren.
g
g
Fig. 5
i
h
g
i
g
i
i
h
g
27
Advarsel
Hvis ikke reglene for rengjøring og utskifting av filtrene følges, kan
det føre til brann. Det er derfor meget viktig å følge denne
bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle skader på
motoren, brann som skyldes manglende vedlikehold eller andre
skader som skyldes at instruksene over ikke er blitt fulgt.
Skifte av lampe
Koble apparatet fra strømnettet.
Åpne lyspæredekselet ved hjelp av en skrutrekker. Fig. 6.
Bytt ut den ødelagte lyspæren med en lyspære av samme type.
Sett lyspæredekselet på plass igjen.
Dersom ikke lyset skulle fungere, må man forsikre seg om at
pærene er korrekt montert før man tilkaller teknisk assistanse.
28
Fig. 6
Rengjøring
Advarsel: koble apparatet fra strømnettet før du utfører noe som
helst form for rengjøring på det.
Stikk aldri skarpe gjenstander inn gjennom risten på motoren.
For utvendig rengjøring av ventilatoren benyttes et mildt
rengjøringsmiddel. Bruk aldri etsende produkter, pulver eller børster.
Med jevne mellomrom må man rengjøre betjeningspanelet og
filterristen med en fuktig klut tilsatt et mildt rengjøringsmiddel.
Det er svært viktig å rengjøre ventilatoren og skifte ut filteret til de
intervaller som er oppgitt. Hvis ikke dette gjøres, kan det samle seg
opp fett som kan føre til brann.
Ekstra tilbehør:
Kullfilter Type 20
Fjernkontrolll RM 8700 E-nr. 942 120 658
29
Dersom ventilatoren ikke fungerer
Kontroller disse punktene før du tilkaller
service:
Er sikringene iorden? Sjekk begge to eventuelt ved å bytte dem ut.
Er støpselet ordentlig?
Er kanalen montert korrekt?
Er fettfilteret skikkelig rengjort?
Er pærene hele eller skrudd skikkelig i?
Dersom feilen er der fortsatt, må du kontakte din elektroforhandler, vår sentrale
serviceavdeling eller en av våre servicekontakter rundt om i landet. Bruk kun orginale
reservedeler. Gjør ingen inngrep i ventilatoren som kan føre til skade på person og/
eller eiendom.
Service og reservedeler
Husk alltid å oppgi produktnummer, modellbetegnelse, serienummer og kjøpsdato
ved bestilling av service eller reservedeler. Dette finner du på dataskiltet på
undersiden av ventilatoren. Ved å ta ut fettfilteret kan du lese av informasjonen på
skiltet.
Service
Ved behov for service på ditt produkt, bør du kontakte din lokale elektroforhandler for
å få opplysninger om vår lokale reparatør.
Du kan også ringe 81530222, eller besøke vår internettadresse www.electrolux.no,
der du finner frem til nærmeste reparatør.
Reservedeler
Kan bestilles på:
Telefon 81530222
Telefaks 22725880
Internett post@e-serviceoslo.no
Leveringsbetingelser
Produkter solgt til forbruker i Norge, er underlagt Lov om forbrukerkjøp.
Der det inntreffer feil eller mangler som omfattes av loven innen lovens frister,
utbedres dette uten omkostninger for deg. Feil eller skader som oppstår i
reklamasjonstiden som er brukerbetinget eller ligger utenfor leverandørens kontroll,
omfattes ikke av loven. En reparasjon vil da normalt belastes bruker.
All service/reparasjon innenfor produktets reklamasjonstid, skal utføres av
serviceverksteder godkjent av leverandør. Inngrep/reparasjoner skal kun utføres av
fagperson og i henhold til gjeldende forskrifter.
For ytterligere informasjon om leveringsbetingelser, be om forhandlers
kjøpsinformasjon.
Ved næringskjøp mellom to profesjonelle parter gjelder egne bestemmelser.
30
Tekniske data
Dimensjoner (cm):
Høyde: 63,7 (72) - 107,8
Bredde: 89,5
Dybde: 45
Maks. effekt : 330 W
Effekt motor: 250 W
Lampe: 4 x 20 W
Elektrisk tilkobling (V): 220-240V 50/60hz
Tilbehør for montering følger med
1 luftskjerm ,
1 monteringsbrakett ,
1 støtte til avtrekk
5 skruer til tre 5 x 45 mm (for montering til vegg) ,
5 plugger Ø 8 mm (for montering til vegg) ,
1 sekskantnøkkel (for TORX-skruer).
2 skruer til metall 2,9 x 6,5 (for montering av avtrekket)
2 skruer til metall 3,5 x 9,5 (for montering av luftskjermen)
Elektrisk tilkobling
Advarsel til elektrikeren
Før man foretar noen tilkobling, må man forsikre seg om at
nettspenningen svarer til den som er oppgitt på typeskiltet. Apparater
som er utstyrt med støpsel kan kobles til en standard stikkontakt som
er lett tilgjengelig.
Dersom det er behov for en fast tilkobling, må installasjonen av
ventilatoren kun utføres av en autorisert elektriker.
Ved installasjon skal det benyttes en flerpolet bryter med en
kontaktåpning på minst 3 mm.
Produsenten fraskriver seg ethvert ansvar dersom disse reglene ikke
overholdes.
Fast tilkobling av apparatet må kun utføres av en autorisert elektriker.
31

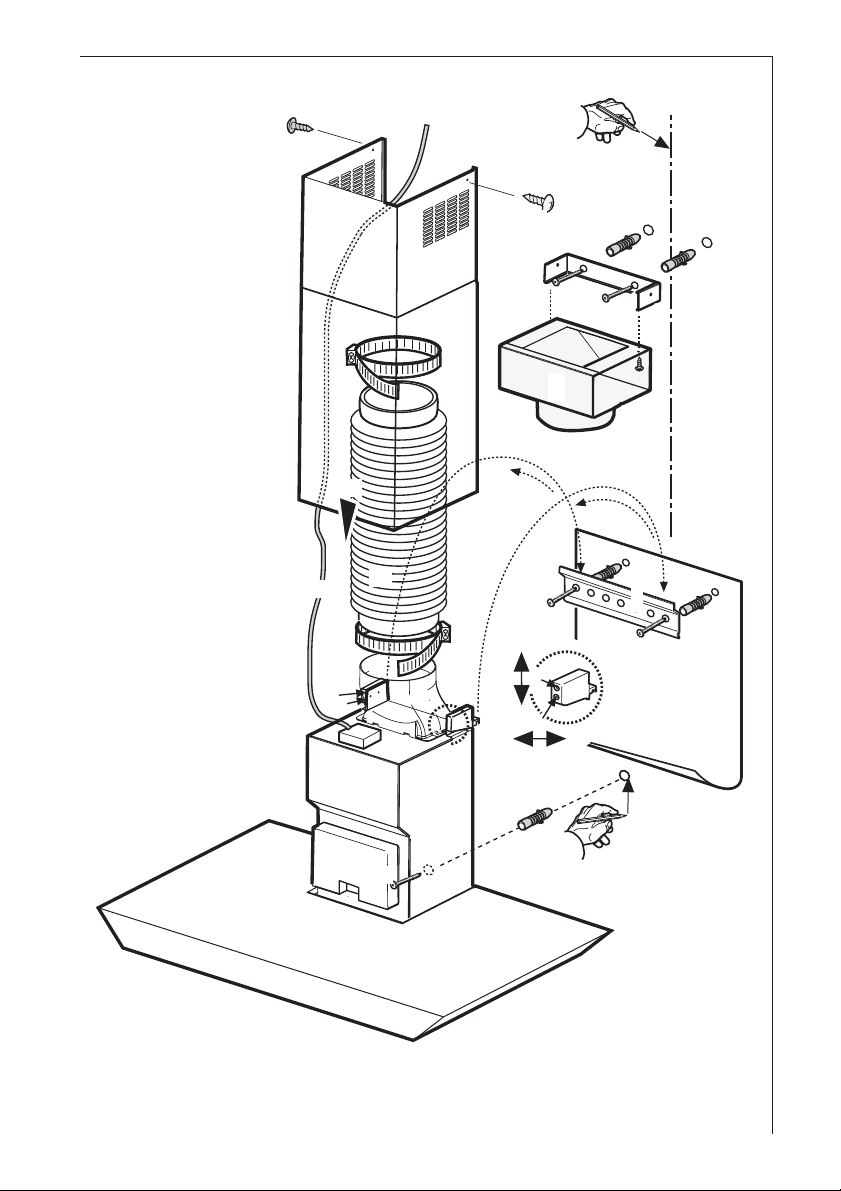

Montering av ventilatorhetten
Fjern frontpanelene og fettfiltrene (se avsnitt Fjerne panelene og
Slik tar du ut fettfilteret).
Merk midtpunktet på veggen for å forenkle monteringen (1). Plasser
så boremalen slik at midtlinjen svarer til midtpunktet som du tidligere
har merket av på veggen, og boremalens underside svarer til
undersiden til den monterte ventilatoren (2).
Lag to hull med en diameter på 8 mm og fest støttebøylen med to
ekspansjonsplugger og skruer (3). Heng opp ventilatoren (4) og
reguler posisjonen (5-6).
Fra innsiden av ventilatoren avmerker du de to hullene som skal
brukes til den endelige monteringen (7).
Fjern ventilatoren (8), lag de to hullene på Ø 8 mm (9), og monter de
to ekspansjonspluggene (10).
Lag to hull Ø 8 mm på oversiden oppunder taket. Sett i to plugger
(11). Dersom ventilatoren skal brukes for resirkulering, må man
montere luftfordeleren F på avtrekksholderen med 2 skruer og feste
avtrekksholderen G med to skruer (12).
Heng opp ventilatoren igjen (13) og fest den skikkelig med to skruer
(14).
Kople til en avløpsslange (15). Kople en ende til forbindelsesringen
B og før den andre enden mot utsiden (versjon med utblåsning) eller
kople den til tilkoplingsringen som er plassert på luftfordeleren F
(versjon med resirkulasjon).
Legg på plass ledningen (16).
Fest dekk-kanalen først øverst (17a) til holderen (17b) og trekk
deretter den nedre delen av dekk-kanalen ned til åpningen på
toppen av ventilatoren (18).
Fest den nedre delen til ventilatoren med to skruer på 3 x 9 mm
(19).
Sett fettfiltrene og frontpanelene.
Merk! Kontroller at de øvre halogenlampene ikke er tildekket (f. eks.
av et skap).
32
17a
1
16
H
17a
17b
11
11
G
12
17b
F
4-13
18
15
B
6
5
8
6
5
4-13
8
3
2
9
Fig. 7
14
10
7
33
From the Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning
and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers,
washing machines,vacuum cleaners, chain saws and lawn mowers) are sold each year to a
value of approx. USD 14 billion in more than 150 countries around the world.
AEG Hem & Hushåll
S-105 45 Stockholm
www.aeg-hem.se
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
http://www.aeg.co.uk
© Copyright by AEG
LI2QYA ed. 10/05
Loading...
