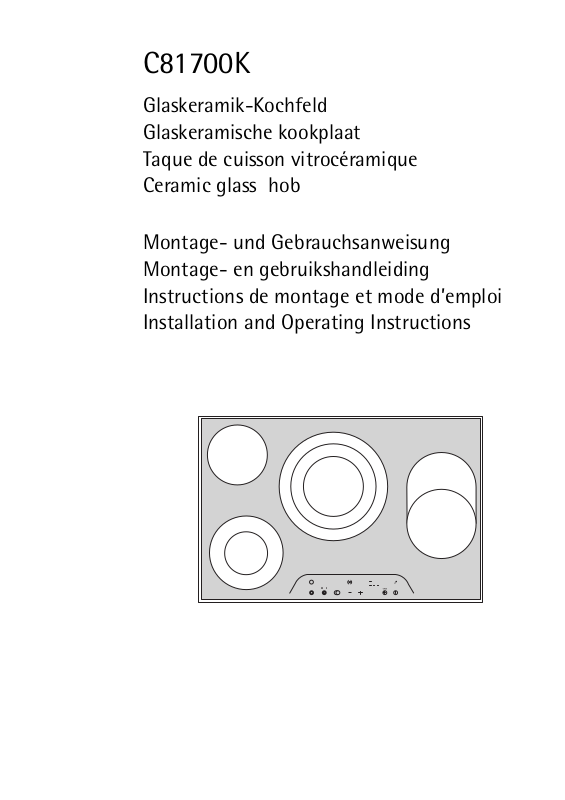

AEG C81700K User Manual [de]
C81700K
Glaskeramik-Kochfeld
Glaskeramische kookplaat
Taque de cuisson vitrocéramique
Ceramic glass hob
Montage- und Gebrauchsanweisung
Montage- en gebruikshandleiding
Instructions de montage et mode d’emploi
Installation and Operating Instructions
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten
Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!,
1
Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre
Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind.
Bitte unbedingt beachten.
0 1. Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Gerätes.
2. ...
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur
3
Bedienung und praktischen Anwendung des Gerätes.
Mit dem Kleeblatt sind Tipps und Hinweise zum wirtschaftlichen und
2
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Für eventuell auftretende Störungen enthält diese Gebrauchsanwei-
sung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun,
wenn...“.
Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in
Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so ...
2
INHALT
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Die wichtigsten Merkmale Ihres Gerätes . . . . . . . . . . . . . . . . . . . . . . . . . 7
Geräteaufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ausstattung Koch- und Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Digitale Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Sicherheitsabschaltung der Kochzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bedienung des Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
TOUCH-CONTROL-Sensorfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Gerät einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Gerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Kochzonenwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Kochstufenwahl + und - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Zwei- und Dreikreiszone ein- und ausschalten . . . . . . . . . . . . . . . . . . . . 13
Bräterzone ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Kochzone ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Restwärmeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Kochen mit der Ankochautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Kochen ohne Ankochautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Bedienfeld verriegeln/entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Anwendung, Tabellen, Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Kochgeschirr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Tipps zum Kochen mit und ohne Ankochautomatik . . . . . . . . . . . . . . . . . . 25
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Rahmen des Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
3
Gebrauchsanweisung
GEBRAUCHSANWEISUNG
1 Sicherheit
Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns
jedoch als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.
Elektrische Sicherheit
• Montage und Anschluss des neuen Gerätes dürfen nur durch einen
konzessionierten Fachmann vorgenommen werden.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden
3
der Garantieanspruch entfällt.
• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, pas-
sende Einbauschränke und Arbeitsplatten betrieben werden. Damit
wird der vom VDE geforderte Berührungsschutz elektrischer Geräte
sichergestellt.
• Wenn Störungen am Gerät, Brüche, Sprünge oder Risse auftreten:
– schalten Sie alle Kochzonen aus,
– schalten Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie
diese heraus.
Sicherheit für Kinder
Wenn Sie kochen und braten, werden die Kochzonen heiß. Halten Sie
deshalb Kleinkinder grundsätzlich fern.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten
von Speisen verwendet werden.
• Verwenden Sie das Kochfeld nicht zum Beheizen des Raumes.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerä-
tenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen.
4
Gebrauchsanweisung
•Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in
Fett oder Öl (z.B. Pommes frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
Sicherheit beim Reinigen
Zum Reinigen muss das Gerät ausgeschaltet sein. Die Reinigung des
Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
So vermeiden Sie Schäden am Gerät
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Betreiben Sie die Kochzonen nicht mit leerem oder ohne Kochge-
schirr.
• Glaskeramik ist unempfindlich gegen Temperaturschock und sehr
widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und
harte Gegenstände, die auf die Kochfläche fallen, können sie beschä-
digen.
• Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten
Böden, die rauh sind und Grate aufweisen. Beim Verschieben können
Kratzer entstehen.
• Stellen Sie keine Pfannen oder Töpfe auf den Rahmen des Kochfeldes.
Es können Kratzer und Lackschäden entstehen.
• Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, z.B. Essig,
Zitrone oder kalklösende Mittel auf den Rahmen des Kochfeldes
gelangen, da sonst matte Stellen entstehen.
• Wenn Zucker oder eine Zubereitung mit Zucker auf die heiße Kochzone gelangt und schmilzt, entfernen Sie diese sofort, noch im heißen
Zustand, mit einem Reinigungsschaber. Erkaltet die Masse kann es
beim Entfernen zu Oberflächenschäden kommen.
• Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Glaskeramikfläche fern, z.B. Kunststoffe, Aluminiumfolien oder Herdfolien. Sollte doch etwas auf der Glaskeramikfläche
anschmelzen, muss dieses, ebenfalls sofort, mit dem Reinigungsschaber entfernt werden.
5
Gebrauchsanweisung
2 Entsorgung
Verpackungsmaterial entsorgen
• Alle Verpackungsteile sind recycelbar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und eventuell
Altgerät bitte ordnungsgemäß entsorgen.
• Beachten Sie bitte die nationalen und regionalen Vorschriften und
die Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe).
Entsorgungshinweise
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der
örtlichen Stadtreinigung oder der Gemeindeverwaltung.
• Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauch-
bar machen. Netzkabel entfernen.
6
Gebrauchsanweisung
Die wichtigsten Merkmale Ihres Gerätes
• Glaskeramik-Kochfläche: Das Gerät verfügt über eine GlaskeramikKochfläche und 4 schnellaufglühende Kochzonen. Hierbei wird durch
besonders leistungsfähige Strahlungsheizkörper die Aufheizdauer des
Heizkörpers wesentlich verkürzt.
• Sensorfelder: Die Bedienung Ihres Gerätes erfolgt über
TOUCH-CONTROL-Sensorfelder.
• Reinigung: Der Vorteil der Glaskeramik-Kochfläche und der Sensorfelder ist ihre Reinigungsfreundlichkeit. Die glatte Oberfläche lässt
sich leicht reinigen (siehe Abschnitt: „Reinigen und Pflegen“).
• Sensorfeld Ein/Aus: Das Gerät besitzt mit dem Sensorfeld „Ein/Aus“
einen separaten Hauptschalter, mit dem sich die Stromversorgung
zum Gerät durch Berührung komplett ein- und ausschalten lässt.
• Anzeigen: Digitale Anzeigen informieren über eingestellte Kochstufen, aktivierte Funktionen sowie über eventuell vorhandene Restwärme der entsprechenden Kochzone.
• Sicherheitsabschaltung: Eine Sicherheitsabschaltung sorgt dafür,
dass sich alle Kochzonen nach einiger Zeit automatisch abschalten,
wenn keine Veränderung der Einstellungen vorgenommen wird.
• Warmhaltestufe: ! ist die Kochstufe, bei der Sie Speisen warmhal-
ten können.
• Restwärmeanzeige: Ein h für Restwärme leuchtet in der Anzeige,
wenn die Kochzone eine Temperatur aufweist, bei der Verbrennungsgefahr besteht.
• Mehrzweckkochzone: Das Kochfeld ist mit einer Mehrzweckkoch-
zone/Bräterzone ausgestattet. Je nach Einstellung kann sie als runde
oder ovale Kochzone verwendet werden, z.B. für Bräter oder zum
Warmhalten von Geschirr und Speisen.
• Zweikreis- und Dreikreis-Kochzone: Das Kochfeld verfügt über eine
Zweikreis- und Dreikreis-Kochzone. Damit bietet Ihr Gerät Kochzonen
mit variabler Größe, z.B. für kleinere Milchtöpfe. Dadurch kann Energie gespart werden.
• Timer: Mit dem integrierten Timer können alle Kochstellen automatisch abgeschaltet werden. Ist das Ende der Kochdauer erreicht, schaltet die Kochzone ab.
7
Gebrauchsanweisung
Geräteaufbau
Ausstattung Koch- und Bedienfeld
Einkreiskochzone
1200 W
145 mm
100/180 mm
Dreikreiskochzone
2700 W
275/210/145 mm
Bräterzone
2200 W
265 mm
170 mm
Zweikreiskochzone
1700 W
Bedienfeld
8
Gebrauchsanweisung
Digitale Anzeigen
Die vier Anzeigefelder, die den vier Kochzonen zugeordnet sind, zeigen:
– j, nach dem Einschalten und bei automatischer Abschaltung durch
die Sicherheitsfunktion,
– = bei Anwahl einer Kochzone,
– ! bis ), je nach gewählter Kochstufe,
– a bei Ankochautomatik,
– h bei Restwärme,
– f bei Fehlfunktion.
Sicherheitsabschaltung der Kochzonen
1
Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende
Kochzone automatisch ab.
In der Kochstellen-Anzeige aller eingeschalteten Kochstellen erscheint
h und nach dem Abkühlen j.
Die Kochstellen schalten sich ab bei:
• Kochstufe 1 - 2 nach 6 Stunden
• Kochstufe 3 - 4 nach 5 Stunden
• Kochstufe 5 nach 4 Stunden
• Kochstufe 6 - 9 nach 1,5 Stunden
Zum Einschalten aktivieren Sie die Kochzone erneut (siehe Kapitel
„Bedienung“).
Vor dem ersten Gebrauch
Erstes Reinigen
Das Glaskeramik-Kochfeld feucht abwischen.
Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!
1
Die Oberfläche könnte beschädigt werden.
9
Gebrauchsanweisung
Bedienung des Kochfeldes
Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine
3
Eigenart aller Glaskeramikkochzonen und beeinträchtigt weder Funktion noch Lebensdauer des Gerätes.
TOUCH-CONTROL-Sensorfelder
Zur Bedienung der TOUCH-CONTROL-Sensorfelder legen Sie Ihren Finger von oben und flach auf das gewünschte Feld, bis entsprechende
Anzeigen aufleuchten oder erlöschen, bzw. die gewünschte Funktion
ausgeführt wird.
Gerät einschalten
Das komplette Gerät wird mit dem Sensorfeld „Ein/Aus“ n einge-
schaltet.
0 Das Sensorfeld „Ein/Aus“ ca. zwei Sekunden lang berühren.
Die digitalen Anzeigen zeigen j an und der Dezimalpunkt blinkt .
10
Nachdem das Sensorfeld „Ein/Aus“ zum Einschalten Ihres Gerätes betä-
3
tigt wurde, muss innerhalb von ca. 10 Sekunden eine der Kochzonen
mit den Kochzonenwahltasten ausgewählt werden. Das Gerät schaltet
sich sonst aus Sicherheitsgründen wieder aus.
Gerät ausschalten
Zum kompletten Ausschalten des Gerätes Sensorfeld „Ein/Aus“ n
betätigen.
Loading...
