BAZ2-1/BAZ3-1
Backauszug
Telescopic Runner
Tiroir de four
Carrello estraibile
Ovenwagen
Extractor para hornos
Udstræksskinner
Teleskopskena
Bakeuttrekk
Uunin vetokisko
Montageanweisung
Installation Instruction
Instructions de Montage
Instruzioni di Montaggio
Montageaanwijzingen
Instrucciones de Montaje
Monteringsvejledning
Installationsanvisning
Montasjeveiledning
Asennusohjeet
Page 2
Backauszug
Der Backauszug ermöglicht eine leichtere Entnahme des Gargutes.
Folgende Teile gehören zum Lieferumfang:
Backauszug Plus BAZ3-1
2 Einschubgitter mit
3 Backauszügen
oder
Backauszug BAZ2-1
2 Einschubgitter mit
2 Backauszügen
Rost
Der Rost ersetzt den standardmäßig
mit Ihrem Gerät gelieferten Rost.
2
Page 3

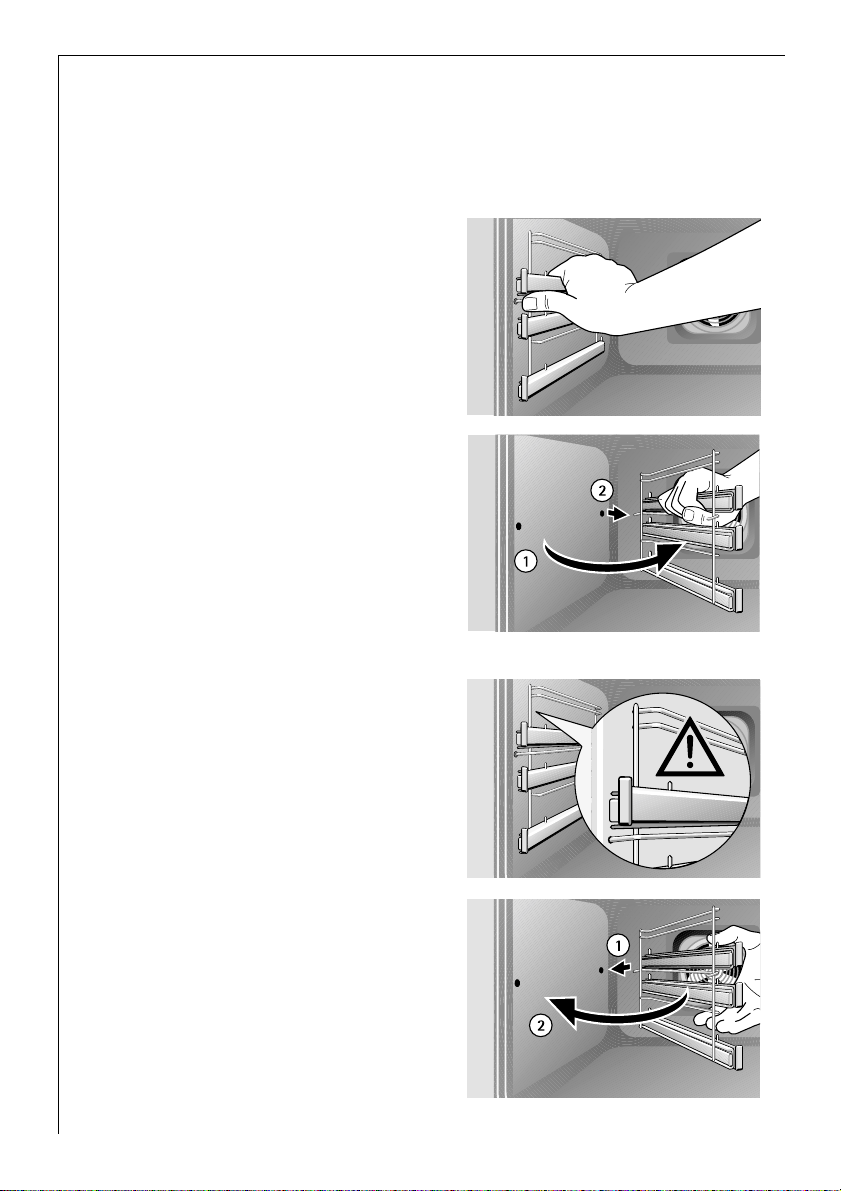

Einschubgitter abnehmen und einsetzen
Das Einschubgitter mit Backauszug wird genauso wie die standardmäßig mitgelieferte Einschubgitter herausgenommen u nd ein g esetzt.
Einschubgitter abnehmen
0 Gitter zuerst vorne von der Back-
ofenwand wegziehen und dann hinten aushängen.
Einschubgitter einsetzen
Achten Sie beim Einbau der Gitter
1
darauf, dass die Führungsstifte der
Backauszugschienen nach vo rne
weisen!
0 Zum Einbau Gitter zuerst hinten
wieder einhängen und dann vorne
anlegen und andrücken.
3
Page 4

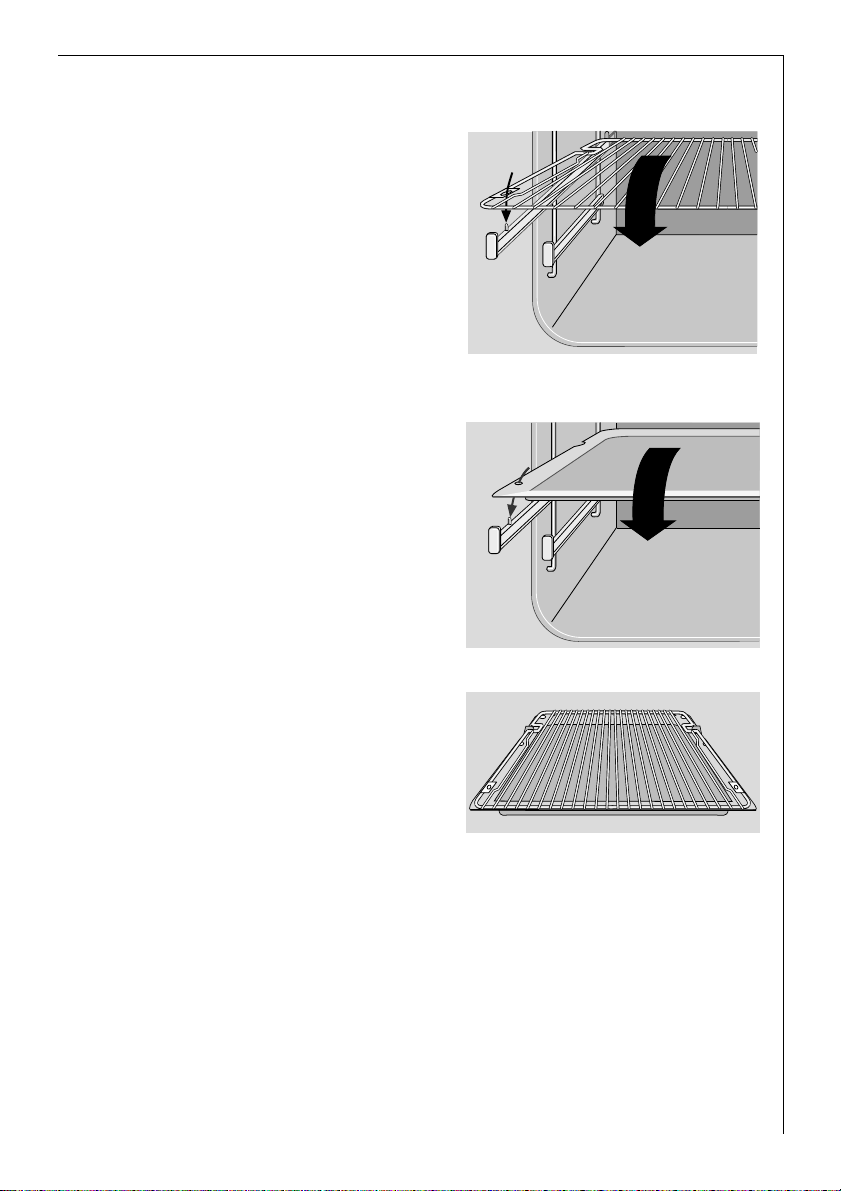

Rost und Blech einsetzen
Der Rost ist rechts und links mit
zwei Führungsschienen und zwei
Führungsstiften ausgestattet, die
immer nach unten weisen müssen.
Rost einsetzen
0 Rost so einsetzen, dass die beiden
Führungssch i e ne n na c h unt e n ze i gen. Auf den Backauszugschienen
den Rost so einsetzen, dass die beiden Bohrungen in die Haltebolzen
der Backauszugschienen greifen.
Back-,Universalblech einsetzen
0 Bleche so einsetzen, dass die Kipp-
sicherung nach hinten weist. Auf
den Backauszugschienen die Bleche so einsetzen, dass die beiden
Bohrungen in die vorderen Haltebolzen der Backauszugschienen
greifen.
Rost und Blech einsetzen
0 Bei gemeinsamer Benutzung von
Rost und Universalblech die Führungsstifte des Rostes genau in die
Ausbuchtungen des Bleches setzen.
3
Um die beiden Backauszugschienen auf gleiche Höhe zu bringen,
hintere Kante des Bleches oder Rostes zuerst auf die Schienen legen
und bis zum Anschlag an die Backoferückwand schieben.
Dann die beiden Bohrungen auf die vorderen Haltebolzen setzen.
4
Page 5
Achtung! Bei Benutzung der Backauszüge nur den mitgelieferten Rost
1
verwenden!
Hinweis beim Eins atz in Pyrolyse-Geräten:
Achtung! Der Backauszug muß vor dem durchführen einer pyrolyti-
1
schen Reinigung entnommen werden!
Backauszug reinigen
0 Backauszug mit heißer Spülmittellauge reinigen.
Achtung! Backauszugschienen auf keinen Fall einfett en.
1
5
Page 6
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 947 352 - NO - 1099/PRO
