B3741-5

Manual de instruções Forno eléctrico

encastrável

2

1

Caro cliente

Desde já agradecemos por ter escolhido um dos nossos produtos de elevada
qualidade.
Com este electrodoméstico irá constatar a perfeita combinação entre funciona­lidade do design e alta tecnologia
Convença-se que os nossos electrodomésticos foram feitos de modo a oferecer­lhe a melhor performance e o maior controlo – estamos certamente próximos de
estabelecer os mais elevados padrões de excelência.
Como complemento, podemos dizer que os nossos produtos têm consumos de
energia reduzidos e são amigos do ambiente.
Para assegurar a melhor performance do seu electrodoméstico, leia cuidadosa­mente o manual de instruções. Irá permitir-lhe uma navegação perfeita por to­dos os processos de um modo mais eficiente. Para consultar este manual sempre
que necessitar, recomendamos-lhe que o guarde num lugar seguro. E por favor
passe-o, a um futuro proprietário do aparelho, caso venha a existir.
Esperamos que disfrute do seu novo electrodoméstico.

Os símbolos que se seguem são utilizados no presente manual:
Informações importantes relativas à segurança de pessoas e à prevenção de

danos a aparelhos.

3 Informações gerais e conselhos úteis

2 Informações ambientais

Índice

Manual de instruções 5

Indicações de segurança 5
Descrição do aparelho 7

Vista geral 7
Painel de comando 7
Equipamento do forno 8
Acessórios do forno 9

Antes da primeira utilização 10

Regular e alterar a hora do dia 10
Primeira limpeza 11

Comando do forno 12

Ligar e desligar o forno 12
Aquecimento rápido 15
Funções do forno 16
Colocar a grelha e o tabuleiro do forno 16
Funções do relógio 18
Outras funções 23

Desconexão de indicações 23
Segurança para crianças do forno 23
Desconexão automática do forno 24

Aplicações, tapelas e sugestões 24

Cozer no forno 24

Tabela para cozer no forno 26
Tabela Empadões e Gratinados 29
Tabela para alimentos pré-cozinhados congelados 29

Assar 30

Tabela para assados 30

Grelhar carne 33

Tabela para grelhados 33

Descongelar 34

Tabela de descongelação 34
Secagem 35
Conservas 36

Limpeza e manutenção 37

Aparelhos por fora 37
Interior do forno 37
Acessórios 37

3Índice

Índice4

Filtro de gorduras 38
Limpeza pirolítica 38
Grelha corrediça 39
Iluminação do forno 40
Porta do forno 41
Vidro da porta do forno 43

O que fazer, se … 46
Eliminação 47

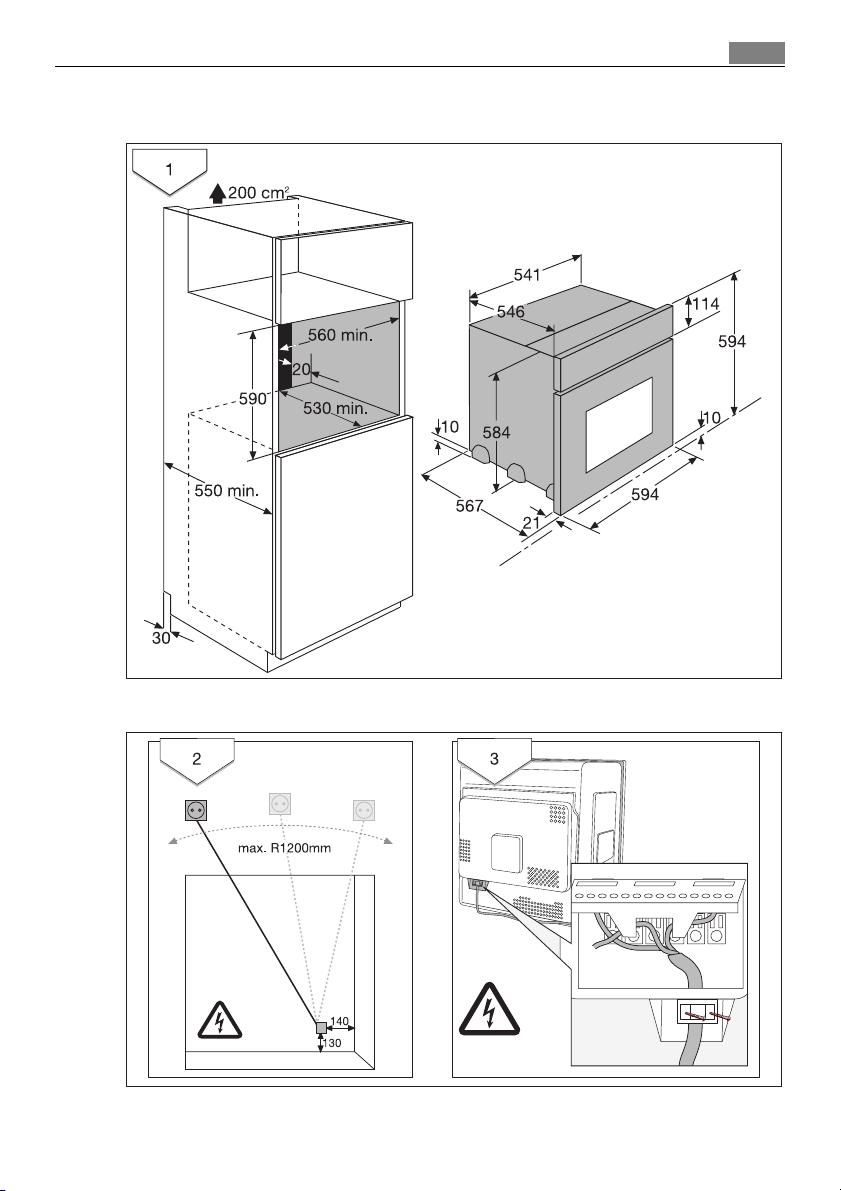

Instruções de montagem 48

Indicações de segurança para o instalador 48

Garantia/Assistência Técnica 52
Assistência técnica 55

Manual de instruções

1 Indicações de segurança

Segurança eléctrica

• O aparelho deverá ser ligado apenas por um técnico autorizado.

• No caso de avarias ou danos no aparelho: Desligar os fusíveis.

• As reparações no aparelho só devem ser efectuadas por técnicos especia-

lizados. Reparações realizadas incorrectamente podem constituir graves fon­tes de perigo para o utilizador. Se o seu aparelho necessitar de reparação,
dirija-se à nossa Assistência Técnica ou a um técnico qualificado.

Medidas de segurança para crianças

• Nunca deixar de observar as crianças enquanto o aparelho estiver em funcio­namento.

Medidas de segurança durante a utilização

• Pessoas (incluindo crianças) que, devido às suas capacidades físicas, sensoriais
ou mentais ou à sua inexperiência ou desconhecimento, não se encontrem em
posição de utilizar o aparelho em segurança, não o devem fazer sem a vigilân­cia ou a orientação de uma pessoa responsável.

• Este aparelho somente pode ser utilizado para cozer, fritar e assar alimentos
no âmbito doméstico.

• Tenha cuidado ao conectar aparelhos eléctricos em tomadas próximas ao apa­relho. Os cabos de ligação não podem encostar nem ficar presos na porta
quente do forno.

• Aviso: Perigo de queimaduras! Durante o funcionamento, o interior do for-
no fica quente.

• Quando utilizar ingredientes alcoólicos no forno, pode-se formar eventual­mente uma mistura de álcool e ar facilmente inflamável. Neste caso, abra a
porta cuidadosamente. Nesta ocasião, não manuseie brasas, faíscas ou fogo.

5Manual de instruções

3 Nota sobre Acrilamida

De acordo com as mais recentes descobertas científicas, ao alourar demasiado os
alimentos, principalmente os produtos com muito amido, pode causar danos à
saúde devido ao acrilamida. Assim sendo, aconselhamos sempre que possível co­zinhar a temperaturas baixas e não tostar demasiado os alimentos.

Indicações de segurança6

Deste modo evita danos no aparelho

• Não forre o forno com folha de alumínio e não coloque nenhum tabuleiro, ta­cho, etc. na base, dado que o esmalte poderá ficar danificado devido à acumu­lação de calor.

• Sumos de fruta que pingam do tabuleiro deixam manchas, que já não podem
ser retiradas. Utilize um tabuleiro fundo para bolos muito húmidos.

• Não sobrecarregue a porta do forno aberta.

• Nunca deite água directamente no forno quente. Poderão ocorrer danos no

esmalte e descolorações.

• A força exercida sobretudo sobre os cantos do vidro frontal poderá quebrá-lo.

• Não guarde nenhuns objectos inflamáveis dentro do forno. Poderão incendiar-

se quando o forno for ligado.

• Não guarde nenhuns alimentos húmidos dentro do forno. Poderão ocorrer da­nos no esmalte.

• Após desligar a ventoinha de arrefecimento, não guardar alimentos abertos
dentro do forno, pois pode depositar-se humidade na câmara de cozedura ou
no vidro da porta e afectar também o móvel.

3 Indicação sobre as camadas de esmalte

As alterações de cor nas camadas de esmalte do forno devido à utilização, não
comprometem a adequação do aparelho para uma utilização habitual. Não pro­vocam defeitos em termos de direito à garantia.

Descrição do aparelho

Vista geral

7Descrição do aparelho

Painel de comandos

Manípulo
da porta

Porta de
vidro

Painel de comando

Lâmpada contr. funcion.

Funções do forno

Indicação temperatura/tempo

Teclas de funções

Selcção temperatura/tempo

Descrição do aparelho8

Equipamento do forno

Aquecimento superior e elemento de aquecimento do grill

Nível de encaixe

Grelha dos níveis de colocação, retirável

Interior da porta

No interior da porta do forno está repre­sentada a numeração dos níveis de encaixe
do forno.

Luz do forno

Ventilador

Aquecimento inferior

Acessórios do forno

Grelha

Para louça, formas de cozinha, peças para
assar e grelhar.

Tabuleiro

Para bolos e bolachas.

9Descrição do aparelho

Antes da primeira utilização10

Antes da primeira utilização

Regular e alterar a hora do dia

3 O forno apenas funciona com o tempo ajustado.

Após a ligação eléctrica ou falha de corren­te o indicador de funções piscaHora do
dia automaticamente.

1. Para alterar uma fora do dia já ajustada,

prima a tecla Escolha tantas vezes, até o
indicador de funções Hora do dia piscar.

2. Comt o interruptor / ajuste a hora do

dia actual.

Após ca. de 5 segundos o pisca pára e o re­lógio indica a hora do dia ajustada

O aparelho está pronto a funcionar.

3 A hora do dia apenas poderá ser alterada,

se a segurança para crianças estiver desli­gada, não estiverem ajustadas funções de
relógio Cronómetro , Duração ou
Fim e nehumas funçõesde forno.

11Antes da primeira utilização

Primeira limpeza

Antes de usar o forno pela primeira vez, deve limpá-lo muito bem.

1 Atenção: Não utilize detergentes agressivos e abrasivos! A superfície pode ficar

danificada.

3 Nas frentes de metal utilize produtos de limpeza à venda no mercado.

1. Ajustar o selector de funções do forno para Iluminação do forno .

2. Retirar todos os acessórios e grelhas de deslize e limpar com uma solução de

limpeza quente.

3. Lave igualmente o forno com solução de limpeza quente e seque.

4. Limpe a frente do aparelho com um pano húmido.

Comando do forno12

Comando do forno

Ligar e desligar o forno

Lâmpada contr. funcion.

Indicação temperatura/tempo

Indicação de aquecimentoAquecimento rápido

Funções do forno

Mudança de indicação

Ligar o forno

Rodar o interruptor das funções do forno
para a função desejada. A luz de controlo
do funcionamento acende. A indicação de
temperatura apresenta a temperatura reco­mendada para a função seleccionada.

O forno começa a aquecer.
Se a temperatura ajustada tiver sido atingi-

da é emitido um sinal acústico.

Funções do relógioTecla Aquecimento rápido

Selcção temperatura/tempo

Alterar a temperatura do forno

Com o interruptor / aumentar ou re­duzir a temperatura.

O ajuste processa-se em passos de 5 °C.

Consultar a temperatura

Premir as teclas Aquecimento rápido e
Escolha em simultâneo.

A temperatura actual do forno surge na
respectiva indicação.

13Comando do forno

Desligar o forno

Para desligar o forno, rodar o interruptor
das funções do forno para a posição desli­gado.

3 Ventilador

O ventilador liga-se automaticamente, para manter as superfícies do aparelho
arejadas. Após a desactivação do forno, o ventilador continua a funcionar para
arrefecer o aparelho e, de seguida, desliga-se automaticamente.

Comando do forno14

3 Indicação de aquecimento

Indicação aquecimento

Após ligar a função forno, as barras que
são indicadas lentamente, uma após outra,
indicam qual o aquecimento actual do for­no.

Indicação aquecimento rápido

Após ligar a função aquecimento
rápido as barras que piscam uma

após outra indicam, que o aquecimento rá­pido está em funcionamento. As barras
acendem também ao lado do
símbolo .

Indicação calor residual

Após desligar o forno as barra que ainda
estão acesas indicam o calor residual den­tro do forno.

15Comando do forno

Aquecimento rápido

Após seleccionar a função de forno através da função adicional Aquecimento
rápido o forno vazio é pré-aquecido num espaço de tempo relativamente
curto.

1 Atenção: Colocar os alimentos no forno apenas quando Aquecimento rápido

tiver terminado e o forno funcionar na função pretendida.

1. Ajustar a função do forno desejada (p. ex. Tradicional ). alterar event. a pro-

posta de temperatura.

2. Prema a tecla Aquecimento rápido . As barras ao lado do símbolo acen-

dem.
As barras que piscam uma após outra indicam, que o Aquecimento rápido está

em funcionamento.
Ao alcançar a temperatura ajustada as barras da indicação de aquecimento

acendem e a barra ao lado do símbolo apaga. Ouve-se um sinal.
O forno continua a aquecer agora na função de forno r temperatura pré-ajusta-

das. Poderá agora colocar o alimento no forno.

3 A função Aquecimento rápido pode ser adicionada às funções do

forno Turbo múltiplo , Tradicional e Grelhador turbo .

Comando do forno16

Funções do forno

Estão à sua disposição as seguintes funções do forno:

Função de forno de cozedura Utilização

Iluminação do
forno

Turbo múltiplo Para cozer bolos em até dois níveis.

Tradicional Para fazer bolos e assar num nível.
Grelhador turbo Para assar grandes pedaços de carne ou aves num nível.

Grelha duplo Para grelhar alimentos baixos em grandes quantidades e para

Grelha Para grelhar alimentos baixos, cujo assado foi interrompido a

Descongelar Para aquecer e descongelar p. ex. bolos, manteiga, pão, fruta

Inferior Para recozer bolos com fundo duro.
Pyroluxe Para a autolimpeza pirolítica do forno. Desta forma os resíduos

Com esta função pode iluminar o interior do forno p. ex.
para limpar.

As temperaturas do forno devem ser 20-40 °C inferiores em re­lação ao aquecimento superior e inferior.

Esta função é também apropriada para gratinar e dourar.

tostar.

meio e para tostar.

ou outros alimentos congelados.

de sujidade são queimados no forno, e podem ser limpos com
um pano após o arrefecimento do forno.
O forno é aquecido a 500ºC.

Colocar a grelha e o tabuleiro do forno

3 Segurança contra a extracção e a viragem

Como segurança contra a extracção, todas as peças de deslize possuem um pe­queno abaulamento para baixo no bordo esquerdo.
Insira as peças de deslize de forma a que este abaulamento fique sempre para
trás no interior do forno. Este abaulamento é também importante para que as
peças de deslize não se virem.

Colocar o tabuleiro do forno

Faça o tabuleiro do forno deslizar entre as
barras de guia do nível pretendido.

Colocar a grelha:

Coloque a grelha de forma a os pés fiquem
virados para baixo.

Faça a grelha deslizar entre as barras de
guia do nível pretendido.

3 A louça está protegida adicionalmente

contra deslizes através da armação elevada
em toda a volta da grelha

17Comando do forno

Colocar grelha e o tabuleiro do forno
em simultâneo:

Coloque a grelha sobre o tabuleiro.
Faça o tabuleiro do forno deslizar entre as

barras de guia do nível pretendido.

Comando do forno18

Funções do relógio

Duração

Para o ajuste do tempo, durante o qual o forno deve funcionar.

Fim

Para o ajuste da hora, na qual o forno deve desligar.

Cronómetro

Para o ajuste do tempo do cronómetro. Depois de transcorrido o tempo ajustado
no cronómetro é entoado um sinal acústico.
Esta função não tem nenhuma influência sobre o funcionamento do forno.

Hora do dia

Para o ajuste, alteração ou consulta da hora do dia.
(Vide também o capítulo “Antes da primeira utilização”.)

Indicação temperatura/tempo

Selectore

Mudança de indicação

Indicadores de funções

3 Indicações para as funções de relógio

• Após seleccionar uma função de relógio pisca o respectivo indicador de fun­ções durante ca. de 5 segundos. Durante esse tempo poderão, através do se­lector / ser ajustados ou alterados os tempos
desejados.

• Após ajusre do tempo desejado o indicador de funções pisca
novamente durante ca. de 5 segundos. Depois acende o indicador de funções.
O tempo ajustado começa a decorrer no fundo.

• Após decorridas as funções de relógio Duração e Fim o selector fun-
ções do forno deverá ser colocado em ”0“.

• Com a tecla Indicação poderá mudar entre temperatura e a hora do dia.

3 Consultar o tempo ajustado ou restante

Prima a tecla Escolha tantas vezes, até a respectiva função de
relógio piscar e o tempo ajustado ou restante piscar.

Cronómetro

1. Prima a tecla Escolha tantas

vezes, até o indicador de funções
Cronómetro piscar.

2. Com o selector / ajuste o cronómetro

desejado (máx. 99.00minutos).
O indicador de funções Cronómetro

acende.

19Comando do forno

Se tiver decorrido 90% do tempo ajustado,
ouve-se um sinal.
Quando o tempo ajustado tiver decorrido,
pisca “0.00“ e o indicador de funções.
Ouve-se um sinal.

Desligar o pisca e o sinal acústico:
Prima uma tecla qualquer.

Comando do forno20

Duração

1. Seleccione a função de forno e a tempera-

tura.

2. Prima a tecla Escolha tantas

vezes, até o indicador de funções
Duração piscar.

3. Com o selector / ajuste o

tempo de cozedura desejado.

O indicador de funções Duração acende
e o forno fica imediatamente ligado.

Quando o tempo ajustado tiver decorrido,
pisca “0.00“ e o indicador de funções.
Ouve-se durante 2 minutos um sinal acús­tico.
O fornodesliga-se.

Desligar o pisca e o sinal acústico:
Coloque o selector da função do forno em

“0“.

Fim

1. Seleccione a função de forno e a temperatura.

2. Prima a tecla Escolha tantas

vezes, até o indicador de funções Fim
piscar.

3. Com o selector / ajuste o

tempo de desconexão desejado.

21Comando do forno

O indicador de funções Fim acende e o
forno fica
imediatamente ligado.

Quando o tempo ajustado tiver decorrido,
pisca “0.00“ e o indicador de funções.
Ouve-se durante 2 minutos um sinal acús­tico.
O forno desliga-se.

Desligar o pisca e o sinal acústico:
Coloque o selector da função do forno em

“0“.

Comando do forno22

Duração eFim combinado

3 Duração e Fim poderão ser utilizados simultaneamente, quando o forno

for ligado e desligado automaticamente mais tarde.

1. Seleccione a função de forno e a temperatura.

2. Com a função Duração ajuste o tempo

que a refeição necessita para ficar cozinha­da.
Aqui 1 hora.

3. Com a função Fim ajuste a hora a que a

refeição deverá estar pronta.
Aqui às 14:05 horas.

Os indicadores de funções Duração e
Fim acendem e a temperatura é indicada
no visor.
Aqui 200°C.

O forno liga automaticamente no momen­to programado.
Aqui às 13:05 horas.

E após decorrido o tempo indicado desliga­se novamente.
Aqui às 14:05 horas.

Outras funções

Desconexão de indicações

2 Ao desligar a inicação de tempo poderá poupar energia.

Desligar a indicação de tempo

1. Rode o selector / para a direita e

manter.

2. Prima adicionalmente a tecla Escolha

até a indicação
escurecer.

3 Assim que o aparelho for ligado, a indica-

ção liga automaticamente.
Ao desligar a indicação da hora do dia apa­ga novamente.
Para que a hora do dia seja sempre indica­da, ligue a indicação de tempo novamente.

Ligue a indicação de tempo

1. Rode o selector / para a direita e manter.

2. Prima adicionalmente a tecla Escolha até a indicação aparecer.

23Comando do forno

Segurança para crianças do forno

O forno está equipado com uma segurança para crianças. Assim que a segurança
para crianças estiver ligada, o forno não poderá ser colocado em funcionamen­to.

3 Para poder ligar a segurança para crianças, não poderá estar nenhuma função

de forno seleccionada.

Ligar o forno

1. Rode o selector / para a esuqerda e

manter.

2. Prima adicionalmente a tecla Escolha

até aparecer ”SAFE“ na indicação.
A segurança para crianças está agora em

funcionamento.

Aplicações, tapelas e sugestões24

Desligar a segurança para crianças

1. Rode o selector / para a esuqerda e manter.

2. Prima adicionalmente a tecla Escolha até apagar ”SAFE“ na

indicação.
A segurança para crianças está agora desligada e o forno está

novamente pronto a funcionar.

Desconexão automática do forno

3 Se o forno não for desligado após um determinado tempo, ou a temperatura

não for alterada, ele desliga-se automaticamente.
Na indicação da temperatura pisca o último ajuste de temperatura efectuado.

O forno desliga-se a uma temperatura de forno de:

30 - 120°C após 12,5 horas
120 - 200°C após 8,5 horas
200 - 250°C após 5,5 horas
250 - max°C após 3,0 horas

Funcionamento após desconexão automática

Desligue o forno completamente.
Depois poderá ser novamente colocado em funcionamento.

3 A desconexão automática é desligada, quando a função relógio Duração ou

Fim estiver ligada.

Aplicações, tapelas e sugestões

Cozer no forno

Função do forno: Turbo múltiplo oder Tradicional

Formas para bolos

• Para Tradicional as formas de metal escuro e diversas camadas são adequa-
das.

• Para Turbo múltiplo são também adequadas formas de metal claro.

Níveis do forno

• Apenas poderá assar Tradicional num nível de cada vez.

• Com Turbo múltiplo poderá cozer bolos secos e bolinhos em 2 tabuleiros

em simultâneo.

25Aplicações, tapelas e sugestões

1 Tabuleiro:
z. p. ex. Nível 3 de encaixe do forno

1 Forma para bolos:
z. p. ex. Nível 1 de encaixe do forno

2 Tabuleiros:
z. p.ex. Níveis 1 e 3 de encaixe do forno

Conselhos gerais

• Coloque o tabuleiro com as inclinações viradas para a frente!

• Com a Tradicional ou Turbo múltiplo podem colocar-se também duas

formas, uma ao lado da outra na grelha. O tempo de cozedura é prolongado
apenas um pouco.

3 Quando utilizar alimentos congelados, as folhas que os envolvem podem defor-

mar-se durante a cozedura. Isto deve-se à grande diferença de temperaturas en­tre o congelador e o forno. Depois de arrefecer, a deformação desaparece.

Indicações para as tabelas de cozedura

Nas tabelas encontra, para uma selecção de alimentos, as indicações da tempe­ratura necessária, tempos de cozedura e níveis do forno.

• Os valores da temperatura e os tempos de cozedura são aproximados, uma vez
que dependem da massa, da quantidade e da forma.

• Aconselhamos numa primeira vez a regular a temperatura mais baixa e em
caso de necessidade, p. ex. se pretender alourar mais ou prolongar o tempo de
cozedura, escolher uma temperatura mais elevada.

• Para uma receita própria não encontrará indicações concretas, por isso, orien­te-se por uma receita semelhante.

• Quando cozer bolos em tabuleiros ou em formas em várias calhas, o tempo de
cozedura pode prolongar-se em 10-15 minutos.

• Alimentos frescos (p.ex. pizzas, bolos de fruta, etc.) devem ser cozinhados num
único nível.

Aplicações, tapelas e sugestões26

• As diferenças de altura do alimento podem conduzir a diferentes graus de tos­tado no início do processo de cozedura. Neste caso não altere a regulação
da temperatura a diferença de tostado é ajustada durante o processo de co­zedura.

• O seu novo forno poderá ter um comportamento de cozedura/assadura dife­rente do aparelho que utilizava até à data. Por esta razão, ajuste os programas
habituais (temperatura, tempos de cozedura) e os níveis do forno de acordo
com as recomendações nas tabelas seguintes.

2 Com tempos de cozedura longos, pode desligar o forno cerca de 10 minutos an-

tes do final do tempo de cozedura para aproveitar o calor residual.
As tabelas são válidas para o início da cozedura com o forno frio, salvo indicação
em contrário.

Tabela para cozer no forno

Modo de Cozedura

Cozer em formas
Tigeladas ou bolos

redondos
Areias/bolo rei Turbo múltiplo 1 140-160 1:10-1:30
Biscoitos Turbo múltiplo 1 140 0:25-0:40
Biscoitos Tradicional 1 160 0:25-0:40
Bolos amanteigados Tradicional 3 180-200 0:10-0:25
Massa para tartes Turbo múltiplo 3 150-170 0:20-0:25
Tarte de maçã coberta Tradicional 1 170-190 0:50-1:00
Tarte de maçã (alternar na

diagonal 2 formas com
Ø20cm)

Tarte de maçã (alternar na
diagonal 2 formas com
Ø20cm)

Tartes condimentadas (p.
ex. Quiche Lorraine)

Cheesecake Tradicional 1 170-190 1:00-1:30
Cozer no tabuleiro
Trança/Coroa Tradicional 3 170-190 0:30-0:40
Bolo de Natal Tradicional 3 160-180
Pão (Pão de centeio)

primeiro depois

Funcionamento do

forno

Turbo múltiplo 1 150-160 0:50-1:10

Turbo múltiplo 1 160 1:10-1:30

Tradicional 1 180 1:10-1:30

Tradicional 1 180-200 0:30-1:10

Tradicional 1 250

Utilização
dos níveis

Temperatura °CTempo

160-180

1)

1)

Hora: Min.

0:40-1:00

0:20

0:30-1:00

27Aplicações, tapelas e sugestões

Modo de Cozedura

Funcionamento do

forno

Sonhos/Teclais Turbo múltiplo 3 160-170
Torta Tradicional 3 180-200

Utilização
dos níveis

Temperatura °CTempo

Hora: Min.

1)

0:15-0:30

1)

0:10-0:20
Biscoitos secos Turbo múltiplo 3 150-160 0:20-0:40
Bolos de manteiga/açúcar Tradicional 3 190-210
Bolos de fruta (em massa

Turbo múltiplo 3 150 0:35-0:50

1)

0:15-0:30

levedada/de bolo)
Bolos de fruta (em massa

Tradicional 3 170 0:35-0:50

levedada/de bolo)
Bolo de frutas com massa

Tradicional 3 170-190 0:40-1:20

amanteigada
Tartes com cobertura deli-

Tradicional 3 160-180 0:40-1:20
cada (p. ex. requeijão, na­tas, baunilha)

Pizza (com muito recheio) Tradicional 1 190-210
Pizza (fina) Tradicional 1 230-250

1)

1)

0:30-1:00

0:10-0:25
Fogaça Tradicional 1 250-270 0:08-0:15
Tartes salgadas Tradicional 1 200-220 0:35-0:50
Pastelaria pequena
Bolachinhas amanteigadas Turbo múltiplo 3 150-160 0:06-0:20
Bolachinhas amanteigadas Turbo múltiplo 1 / 3 150-160 0:06-0:20
Bolachinhas (estendidas

Turbo múltiplo 3 140 0:20-0:30

com saco de pasteleiro)
Bolachinhas (estendidas

Turbo múltiplo 1 / 3 140 0:25-0:40

com saco de pasteleiro)
Bolachinhas (estendidas

Tradicional 3 160

1)

0:20-0:30
com saco de pasteleiro)

Bolachinhas de massa bati-

Turbo múltiplo 3 150-160 0:15-0:20

da
Bolachinhas de massa bati-

Turbo múltiplo 1 / 3 150-160 0:15-0:20

da
Suspiros, merengue Turbo múltiplo 3 80-100 2:00-2:30
Biscoitos de amêndoa Turbo múltiplo 3 100-120 0:30-0:60
Biscoitos de massa leveda-

Turbo múltiplo 3 150-160 0:20-0:40

da
Biscoitos de massa aman-

Turbo múltiplo 3 170-180

1)

0:20-0:30
teigada

Pãezinhos Turbo múltiplo 3 160
Pãezinhos Tradicional 3 180

1)

0:20-0:35

1)

0:20-0:35

Aplicações, tapelas e sugestões28

Modo de Cozedura

Bolinhos (20 unidades/ta­buleiro)

Bolinhos (20 unidades/ta­buleiro)

Bolinhos (20 unidades/ta­buleiro)

1) Pré aquecer o forno

Funcionamento do

forno

Turbo múltiplo 3 140

Turbo múltiplo 1 / 4 140

Tradicional 3 170

Utilização
dos níveis

Temperatura °CTempo

1)

1)

1)

Sugestões para cozer no forno

Resultado da cozedura Possível causa Ajuda

O bolo está demasiado
claro em baixo

O bolo abateu (está em­pastado, espumoso, e
com vestígios de água)

O bolo está demasiado
seco

O bolo coze de forma ir­regular

O bolo não fica cozido
durante o tempo indica­do

Nível de encaixe no forno errado Coloque o bolo mais abaixo

Temperatura de cozedura demasia­do elevada

Tempo de cozedura demasiado
curto

Pouco líquido na massa Utilize menos líquido

Temperatura de cozedura demasia­do baixa

Tempo de cozedura demasiado
longo

Temperatura de cozedura demasia­do elevada e tempo de cozedura
demasiado curto

A massa está distribuída de forma
irregular

Temperatura de cozedura demasia­do baixa

Diminuir a temperatura de coze­dura

Aumentar o tempo de cozedura.

Os tempos de cozedura não
poderão serão encurtados
através de uma temperatura
de cozedura superior

Tenha em atenção os tempos de
batimento, especialmente quan­do são utilizadas aparelhos de
cozinha

Aumentar a temperatura de co­zedura

Diminuir o tempo de cozedura

Diminuir a temperatura de coze­dura e aumentar o tempo de co­zedura.

Distribuir a massa de forma re­gular pelo tabuleiro

Aumentar ligeiramente a tempe­ratura de cozedura

Hora: Min.

0:20-0:30

0:25-0:40

0:20-0:30

Tabela Empadões e Gratinados

29Aplicações, tapelas e sugestões

Prato Função do forno

Prepara-

ção em

níveis

Temperatura°CTempo

Hora: Min.

Guisado de massa Tradicional 1 180-200 0:45-1:00
Lasanha Tradicional 1 180-200 0:25-0:40
Vegetais gratinados
Baguettes gratinadas

1)

1)

Grelhador turbo 1 160-170 0:15-0:30

Grelhador turbo 1 160-170 0:15-0:30
Preparação de molhos Tradicional 1 180-200 0:40-0:60
Preparação de peixe Tradicional 1 180-200 0:30-1:00
Vegetais recheados Grelhador turbo 1 160-170 0:30-1:00

1) Pré aquecer o forno

Tabela para alimentos pré-cozinhados congelados

Alimento

Funcionamento do for-

no

Pizza congelada Tradicional 3

Batatas fritas
(300-600 g)

1)

Grelhador turbo 3 200-220

Baguettes Tradicional 3

Bolos de fruta Tradicional 3

1) Nota: Mexer as batatas fritas pelo meio 2 a 3 vezes

Utiliza­ção dos

níveis

Temperatura

°C

de acordo com as
indicações do fa-

bricante

de acordo com as
indicações do fa-

bricante

de acordo com as
indicações do fa-

bricante

Tempo

de acordo com as
indicações do fa-

bricante

de acordo com as
indicações do fa-

bricante

de acordo com as
indicações do fa-

bricante

de acordo com as
indicações do fa-

bricante

Aplicações, tapelas e sugestões30

Assar

Funcionamento do forno: Tradicional ou Grelhador turbo
Louça para confecção de assados

• Para assar pode ser utilizado qualquer tipo de louça resistente ao calor (ter em
atenção as indicações fornecidas pelo fabricante!).

• Recomendamos que asse todos os tipos de carne magra em recipientes com
tampa. Desta forma, a carne permanecerá mais suculenta.

• Todos os tipos de carne que devam ser confeccionados com crosta poderão ser
assados em recipientes sem tampa.

3 Indicações sobre a tabela de assados

Os dados apresentados na tabela que se segue servem apenas como valores indi­cativos.

• Recomendamos que asse as peças de carne e peixe no forno, apenas quando
o seu peso corresponder, no mínimo, a 1kg.

• Para evitar que o suco ou gordura das carnes assadas se queime, recomenda­mos que junte algum líquido no recipiente do assado.

• Virar o assado (após 1/2 - 2/3 do tempo de confecção), conforme necessário.

• Regar a intervalos regulares as peças de carne ou aves com o molho formado,

durante a sua confecção. Desta forma, obterá um melhor resultado de confec­ção.

• Desligue o forno quando faltarem aproximadamente 10 minutos para termi­nar o tempo de confecção, a fim de aproveitar o calor residual.

Tabela para assados

Tipo de carne Quantidade

Carne de vaca

Carne estufada 1-1,5 kg Tradicional 1 200-250 2:00-2:30

Rosbife ou lombo

vermelha no interi­or

cor-de-rosa no in­terior

dependendo

dos cm

Altura

dependendo

dos cm

Altura

Funcionamento

do forno

Grelhador

turbo

Grelhador

turbo

Utilização
dos níveis

1 190-2001)0:05-0:06

1 180-190 0:06-0:08

Tempera-

tura

°C

Tempo

Hora: Min.

dependen-

do dos cm

de altura

31Aplicações, tapelas e sugestões

Tipo de carne Quantidade

dependendo

bem passado

Carne de porco

Pá, cachaço, pre­sunto

Costeletas,
entrecosto

Carne picada 750 g-1 kg

Carnede porco
(pré-cozinhada)

Carne de vitela

Vitela assada 1 kg

Carne de vitela 1,5-2 kg

Cordeiro

Borrego assado,
perna de borrego

Costelas de borre­go

Caça

Costelas de lebre,
Pernas de lebre

Costelas de corça/
veado

Perna de corça/ve­ado

Aves

Aves

Metade de frango

Frango, pombo 1-1,5 kg

Pato 1,5-2 kg

dos cm

Altura

1-1,5 kg

1-1,5 kg

750 g-1 kg

1-1,5 kg

1-1,5 kg

até 1 kg Tradicional 3 220-2501)0:25-0:40

1,5-2 kg Tradicional 1 210-220 1:15-1:45

1,5-2 kg Tradicional 1 200-210 1:30-2:15

cada 200-

250g

cada 400-

500g

Funcionamento

do forno

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Utilização
dos níveis

1 170-180 0:08-0:10

1 160-180 1:30-2:00

1 170-180 1:00-1:30

1 160-170 0:45-1:00

1 150-170 1:30-2:00

1 160-180 1:30-2:00

1 160-180 2:00-2:30

1 150-170 1:15-2:00

1 160-180 1:00-1:30

1 200-220 0:35-0:50

1 190-210 0:35-0:50

1 190-210 0:45-1:15

1 180-200 1:15-1:45

Tempera-

tura

°C

Tempo

Hora: Min.

Aplicações, tapelas e sugestões32

Tipo de carne Quantidade

Ganso 3,5-5 kg

Perú/Perua 2,5-3,5 kg

Perú/Perua 4-6 kg

Peixe (estufado)

Peixe inteiro 1-1,5 kg Tradicional 1 210-220 0:45-1:15

1) Pré aquecer o forno

Funcionamento

do forno

Grelhador

turbo

Grelhador

turbo

Grelhador

turbo

Utilização
dos níveis

1 160-180 2:30-3:30

1 160-180 1:45-2:30

1 140-160 2:30-4:00

Tempera-

tura

°C

Tempo

Hora: Min.

33Aplicações, tapelas e sugestões

Grelhar carne

Funcionamento do forno: Grelha ou Grelha duplo com temperatura
máxima

1 Atenção! Grelhe sempre com a porta do forno fechada.

3 Pré-aqueça sempre o forno vazio durante 5 minutos com as funções do gre-

lhador!

• Para grelhar, colocar a grelha no nível de encaixe recomendado.

• Colocar a chapa sempre no 1.º nível de encaixe inferior.

• Os tempos para grelhar são aproximados.

• Os grelhados adequam-se sobretudo a pedaços de carne e peixe com pouca

altura.

Tabela para grelhados

Alimento a grelhar Nível de colocação Tempo para grelhar

1. lado 2. lado

Almôndegas 4 8-10 Min. 6-8 Min.
Lombo de porco 4 10-12 Min. 6-10 Min.
salsichas, 4 8-10 Min. 6-8 Min.
Bife de vaca, bife de vitela 4 6-7 Min. 5-6 Min.
Lombo de vaca, Rosbife (ca.

1 kg)
Pão torrado
Pão torrado com guarnição 3 6-8 Min. ---

1) Não pré-aquecer

1)

3 10-12 Min. 10-12 Min.

3 4-6 Min. 3-5 Min.

Aplicações, tapelas e sugestões34

Descongelar

Função do Forno: Descongelar (sem regulação da temperatura)

• Colocar os alimentos desembalados num tabuleiro sobre a gralha.

• Não tapar o tabuleiro, pois pode prolongar o tempo de descongelação.

• Para descongelar coloque a grelha no 1º nível de baixo.

Tabela de descongelação

Tempo de

Cozinhar

Frango, 1000 g 100-140 20-30

Carne, 1000g 100-140 20-30 Virar a meio do tempo
Carne, 500g 90-120 20-30 Virar a meio do tempo
Truta, 150g 25-35 10-15 --­Morangos, 300 g 30-40 10-20 --­Manteiga, 250g 30-40 10-15 ---

Natas, 2 x 200g 80-100 10-15

Bolos, 1400g 60 60 ---

descongela-

ção

Min.

Tempo de

descongela-

ção Min.

Nota

Colocar o frango em cima de um pires in­vertido no tabuleiro grande
Virar a meio do tempo

As natas também sobem bem mesmo ain­da ligeiramente congeladas.

Secagem

Funções do forno: Turbo múltiplo

• Utilize com as grelhas cobertas com papel manteiga ou papel vegetal.

• Atingirá um melhor resultado, se após ter passado metade do tempo de seca-

• De seguida, acabar de secar o alimento.

35Aplicações, tapelas e sugestões

gem desligar o forno, abrir a porta e, se possível, deixar arrefecer durante a
noite.

Alimento a secar

Vegetais

Feijão 60-70 3 1 / 4 6-8
Pimento (tiras) 60-70 3 1 / 4 5-6
Legumes 60-70 3 1 / 4 5-6
Cogumelos 50-60 3 1 / 4 6-8
Ervas aromáticas 40-50 3 1 / 4 2-3

Frutos

Ameixas 60-70 3 1 / 4 8-10
Alperces 60-70 3 1 / 4 8-10
Maçãs 60-70 3 1 / 4 6-8
Pêras 60-70 3 1 / 4 6-9

Temperatura em

°C

Nível

1 nível 2 níveis

Tempo em horas

(valor de referência)

Aplicações, tapelas e sugestões36

Conservas

Funcionamento de forno: Inferior

• Para fazer conservas, utilize apenas frascos de conservas disponíveis no mer­cado de igual tamanho.

• Os frascos com tampa roscada ou fecho de baioneta e as latas metálicas
não são apropriados.

• Para fazer compotas utilize o 1º nível de baixo.

• Para fazer conservas, utilize o tabuleiro. Em cima deste cabem até seis frascos

de conservas com 1 litro de capacidade.

• Os frascos de conservas devem estar cheios até ao mesmo nível e bem fecha­dos.

• Coloque os frascos no tabuleiro, de forma que não se toquem entre si.

• Deite ca. de 1/2 litro de água no tabuleiro, para que haja humidade suficiente

no forno.

• Assim que o líquido nos primeiros frascos comece a fazer bolhas (em frascos
de 1 -litro após cerca de 35-60 minutos), desligue o forno ou reduza a tempe­ratura para 100° C (ver tabela).

Tabela para fazer conservas

Os tempos e as temperaturas fornecidos são aproximados

Tipo de alimento

Frutos vermelhos
Morangos, amoras, framboesas,

groselhas maduras
Groselhasverdes 160-170 35-45 10-15
Fruta de caroço
Pêras, marmelos, ameixas 160-170 35-45 10-15
Legumes
Cenouras
Pilze
Pepinos 160-170 50-60 --­Pickles mistos 160-170 50-60 15
Couve-rábano, ervilhas, espargos 160-170 50-60 15-20
Grão 160-170 50-60 ---

1) Deixar ficar com o forno desligado

1)

1)

Temperatura

em °C

160-170 35-45 ---

160-170 50-60 5-10
160-170 40-60 10-15

Cozinhar até ponto

de pérola

em Min.

Continuar a cozi-

nhar até aos

100 ºC

em Min.

Limpeza e manutenção

37Limpeza e manutenção

1

Aviso: Antes de limpar, desligue o aparelho e deixe-o arrefecer.

Aviso: Por razões de segurança, não limpe o aparelho com jacto de vapor ou

com aparelhos de limpeza de alta pressão.

Atenção: Não use agentes abrasivos, ferramentas afiadas ou esfregões.

Não utilize esfregões abrasivos ou raspadores de metal afiados para lim­par a porta de vidro do forno, pois podem riscar a superfície. Tal pode es­tilhaçar o vidro.

Aparelhos por fora

• Limpar a parte frontal do aparelho com um pano húmido e solução de limpeza
morna.

• Em aparelhos com frentes de metal utilize produtos de tratamento à venda no
mercado.

• Não utilize esfregões nem esponjas abrasivas.

Interior do forno

1 Aviso: Para efectuar a limpeza o forno tem de estar desligado e frio.
3 Limpe o aparelho após cada utilização. A sujidade poderá ser assim retirada de

uma forma fácil e não queima. Resíduos não retirados poderão provocar Pyrolu­xe a coloração e alteração da superfície.

1. Para efectuar a limpeza ligue a iluminação do forno.

2. Após cada utilização limpe e seque o forno com água e detergente da loiça.

3 Em caso de grande sujidade limpe com Pyroluxe.
1 Atenção! No caso de utilizar um spray para forno, por favor respeite as instru-

ções do fabricante.

Acessórios

Após cada utilização, lavar e secar bem todas as peças corrediças (grelha, tabu­leiro, etc.). Para limpeza mais fácil amolecer brevemente.

Limpeza e manutenção38

Filtro de gorduras

1. Limpar o filtro de gordura em solução de água e detergente ou na máquina de

lavar a loiça.

2. Em caso de sujidade queimada, ferver em água quente e 2 ou 3 colheres de sopa

de detergente para máquina de lavar a loiça.

Limpeza pirolítica

1 Aviso: Durante este processo o forno atinge temperaturas muito elevadas. Man-

tenha as crianças afastadas.

1 Atenção! Antes de efectuar a limpeza pirolítica, retire do forno todas as peças

removíveis, incluindo as grelhas de deslize.

3 Se utilizar tabuleiros como acessórios especiais, estes devem ser retirados antes

do início da limpeza pirolítica.

Caso existam grelhas de deslize ou peças telescópicas ainda inseridas, na indica­ção de tempo é apresentado ‘C1’.
Não é possível iniciar o processo de limpeza pirolítica devido a um corte de se­gurança para protecção das grelhas de deslize/peças telescópicas do forno.

Limpeza pirolítica

1. Retire primeiro manualmente a sujidade maior.

2. Seleccione a função do forno Pyroluxe .

– No mostrador surge “3:15”,
– A duração pisca durante aprox. 5 segundos.

De seguida, inicia-se a limpeza pirolítica.

3 A Iluminação do forno não está a funcionar.

Quando a temperatura seleccionada é atingida, a porta tranca-se.
Os traços da indicação de calor ficam acesos até que a porta seja novamente
destrancada.

Alterar a duração da limpeza pirolítica

1. Proceda de acordo com o descrito para efectuar a ”limpeza pirolítica”.

2. Enquanto Duração piscar, seleccione a duração pretendida com ou :

“2:15” ou “3:15”.
Duração pisca durante aprox. 5 segundos.
De seguida, inicia-se a limpeza pirolítica.

3 Se Duração deixar de piscar, prima novamente a tecla Escolha e, a seguir,

efectue o ajuste.

Alterar a hora de desactivação da limpeza pirolítica

A hora de desactivação da pirólise pode ser alterada com a função do relógio
Fim (no espaço de 2 min. após o ajuste da limpeza pirolítica).

Quando podem ser utilizados os diferentes tipos de limpeza pirolítica:

P2 - 2:15 = Pyroluxe leve: para pouca sujidade
P1 - 3:15 = Pyroluxe intensivo: para muita sujidade

Grelha corrediça

As grelhas corrediças, dos lados esquerdo e direito do forno, podem ser desmon­tada, para permitir limpar as paredes laterais.

Retirar a grelha corrediça

Puxar primeiro a grelha, afastando-a da
parede do forno (1) e, em seguida, despen­durar a parte traseira (2).

39Limpeza e manutenção

Colocar a grelha corrediça

3 Importante! As extremidades arrdondadas

das hastes de guia têm de ficar para a fren­te!

Limpeza e manutenção40

Para colocar a grelha, pendure primeiro a
parte traseira (1) e, em seguida, encaixe e
prema (2) a parte frontal.

Iluminação do forno

1 Aviso: Perigo de choque eléctrico! Antes de substituir a lâmpada do forno:

– Desligar o forno!
– Desenroscar e/ou desligar os fusíveis na caixa de fusíveis.

3 Para proteger a lâmpada do forno e a cobertura de vidro, coloque um pano na

parte de baixo do forno.

Substituir a lâmpada do forno/limpar a
tampa de vidro

1. Retirar a tampa de vidro desenroscando-a

para a esquerda e limpá-la.

2. Se necessário:
substitua a luz do forno 40 Watt,
230 V, 300 °C resistente ao calor.

3. Volte a instalar a tampa de vidro.

Porta do forno

Para uma limpeza mais fácil do interior do forno, é possível retirar a porta do
forno do seu aparelho.

Retirar a porta do forno

1. Abrir totalmente a porta do forno.

2. Levantar completamente a alavanca de
fixação (A) em ambas as dobradiças da

porta.

3. Fechar a porta do forno até à primeira po­sição de engate (aprox. 45°).

41Limpeza e manutenção

4. Agarrar lateralmente a porta do forno com
as duas mãos e puxar para cima em posição
inclinada (Cuidado: pesado!).

3 Colocar a porta do forno sobre uma base

macia e plana com a parte exterior para
baixo, p. ex. sobre uma manta, para evitar
riscos.

Limpeza e manutenção42

Colocar a porta do forno

1. Agarrar lateralmente a porta do forno com

as duas mãos afastadas do local de engate
e manter a um ângulo de aprox. 45°.
Colocar os entalhes na parte inferior da
porta do forno sobre as dobradiças no
forno.
Deixar a porta deslizar para baixo até ao
batente.

2. Abrir totalmente a porta do forno.

3. Rebater a alavanca de fixação (A) em ambas

as dobradiças da porta para a posição inicial.

4. Fechar a porta do forno.

Vidro da porta do forno

A porta do forno está equipada com quatro vidros aplicados um atrás do outro.
Os vidros interiores podem ser retirados para limpeza.

1 Atenção! Em caso de actos violentos, sobretudo nos cantos do vidro frontal,

este pode partir.

Desmontar os vidros da porta

1. Abrir totalmente a porta do forno.

2. Levantar completamente a alavanca de
fixação (A) em ambas as dobradiças da

porta.

43Limpeza e manutenção

3. Fechar a porta do forno até à primeira po­sição de engate (aprox. 45°).

4. Agarrar a cobertura (B) existente no canto
superior da porta e pressionar para soltar o
fecho de encaixe.
A seguir, retirar a cobertura da porta, pu­xando-a para cima.

Limpeza e manutenção44

5. Agarrar os vidros da porta, um após o ou­tro, pelo rebordo superior e retirá-los da
guia, puxando-os para cima.

Limpar os vidros da porta

Limpar bem os vidros da porta com água com detergente. A seguir secar com
cuidado.

Colocar os vidros da porta

1. Introduzir os vidros da porta inclinados por

cima do perfil da porta, no rebordo inferior
e baixar.

3 Colocar primeiro os dois vidros mais peque-

nos e, a seguir, o maior.

2. Agarrar a cobertura da porta (B) pelos la­dos, colocar no lado de dentro do rebordo
da porta e encaixar a cobertura da porta
(B) no rebordo superior.

3 No lado aberto da cobertura da porta (B)

existe uma barra de guia (C). Esta tem de
ser introduzida entre o vidro exterior da
porta e o ângulo de guia (D).
O fecho de encaixe (E) tem de estar engata­do.

3. Abrir totalmente a porta do forno.

45Limpeza e manutenção

4. Rebater a alavanca de fixação (A) em ambas
as dobradiças da porta para a posição inicial.

5. Fechar a porta do forno.

O que fazer, se …46

O que fazer, se …

Problema Possível causa Ajuda

O forno não aquece O forno não estáligado. Ligar o forno

A hora do dia não está­ajustada.

Os ajustes necessários não fo­ram efectuados

O desligamento automático do
forno foi activado

A caixa de fusíveis doméstica
(quadro de segurança) dispa­rou

A iluminação do forno falhou A lâmpada do forno está

A pirólise não funciona (na in­dicação da hora aparece “C1“)

Na indicação de tempo surge F2A porta não está bem fechada

Na indicação da hora aparece
um código de erro não apre­sentado acima.

Se não conseguir resolver a avaria através das ajudas acima referidas, po-

avariada
A grelha de deslize/calhas

telescópicas não foram retira­das

ou o bloqueio da porta está
avariado

Erro electrónico Desligue o aparelho na caixa

Ajustar a hora do dia

Verificar os ajustes

Ver Desligamento automático

Verifique a caixa de fusíveis.
Se a caixa de fusíveis disparar
diversas vezes, contacte por
favor um electricista autoriza­do

Troque a lâmpada do forno

Retire a grelha de deslize/ca­lhas telescópicas

Fechar a porta correctamente;
Desligue o aparelho na caixa
de fusíveis da casa ou no in­terruptor de segurança na cai­xa de fusíveis do aparelho e
volte a ligá-lo.
Em caso de repetição da indi­cação, contacte a assistência a
clientes

de fusíveis da casa ou no in­terruptor desegurança e volte
a ligá-lo.
Em caso de repetição da indi­cação, contacte a Assistência a
clientes

derá contactar o revendedor ou a Assistência Técnica.

1 Aviso! As reparações no aparelho apenas poderão ser efectuadas por pessoal

técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para
os utilizadores.

47Eliminação

3 Quando contactar a Assistência Técnica devido a um funcionamento irregular, a

visita do nosso técnico/revendedor pode não ser gratuita, mesmo durante o pra­zo da garantia.

3 Informações para aparelhos de frente metálica:

Devido ao frio na frente do aparelho, pode acontecer que, após a abertura da
porta durante ou imediatamente após ter cozido ou assado no forno, o vidro in­terno fique embaciado.

Eliminação

2

Material de embalagem

Os materiais utilizados na embalagem deste aparelho são compatíveis com o
ambiente e recicláveis. As peças em plástico estão identificadas, por exemplo,
>PE<, >PS< etc. Elimine os materiais de embalagem de acordo com a sua iden­tificação, utilizando para o efeito os contentores de recolha existentes para essa
finalidade nos locais de eliminação de resíduos da sua área de residência.

2 Aparelho usado

O símbolo W no produto ou na embalagem indica que este produto não pode

ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de
recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais
consequências negativas para o meio ambiente e para a saúde pública, que, de
outra forma, poderiam ser provocadas por um tratamento incorrecto do produ­to. Para obter informações mais pormenorizadas sobre a reciclagem deste pro­duto, contacte os serviços municipalizados locais, o centro de recolha selectiva da
sua área de residência ou o estabelecimento onde adquiriu o produto.

1 Aviso: Para que não haja mais perigo com aparelhos fora de uso, inutilizar a cai-

xa de alimentação eléctrica.

Assim, desligue o aparelho da rede eléctrica e retire o cabo de alimenta­ção.

Instruções de montagem48

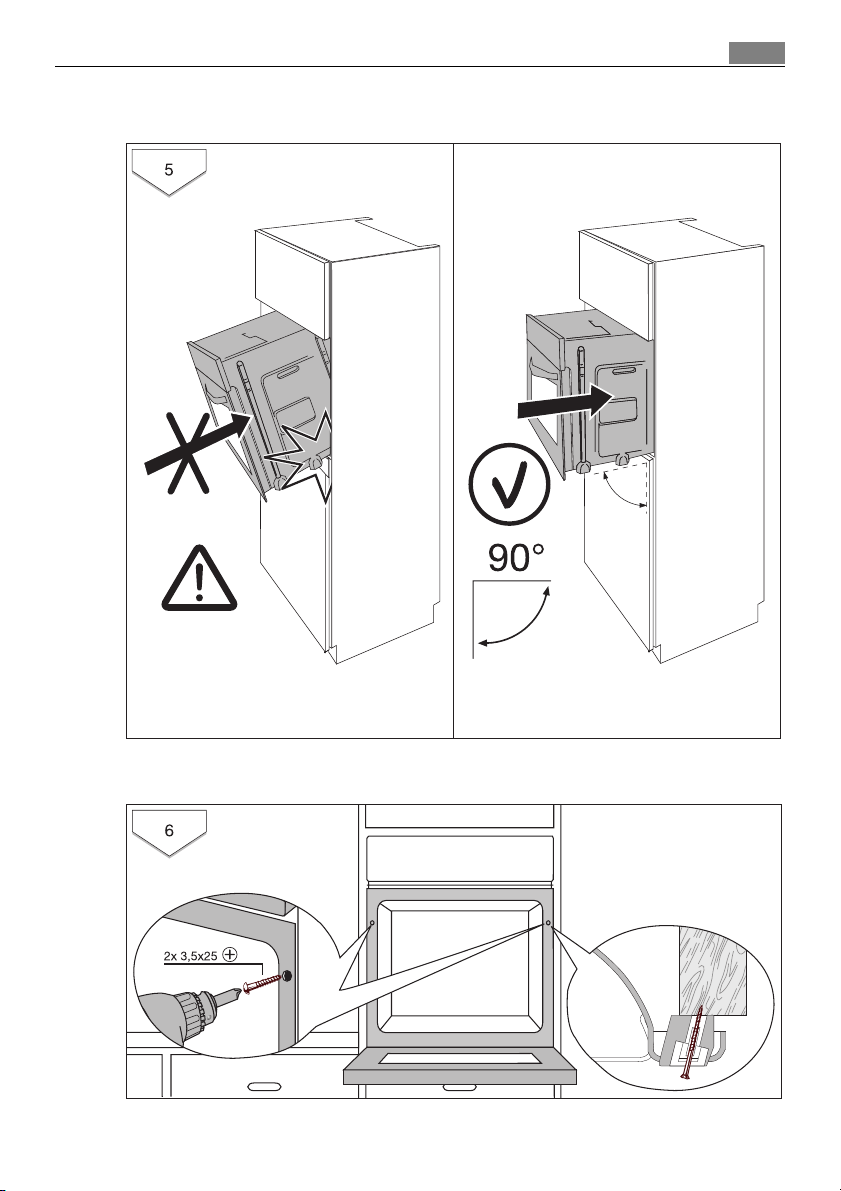

Instruções de montagem

1

Atenção!: A montagem e a ligação do novo aparelho deverão ser efectuadas
apenas por um técnico especializado.
Respeite a indicação seguinte, dado que em caso de danos os mesmos não são
abrangidos pela garantia.

1 Indicações de segurança para o instalador

• Na instalação eléctrica existe um dispositivo, que permite separar o aparelho

da corrente eléctrica através de uma abertura de contacto multi-polar de no
mínimo 3mm.
Como dispositivo de separação são válidos p. ex. interruptor LS, fusíveis (retirar
os fusíveis roscados da tomada), Interruptor FI e contactor.

• A base de protecção tem que ser garantida pela montagem.

• A estabilidade do armário de encastrar tem que corresponder ao DIN 68930.

• Fornos e placas de encastrar estão equipados com sistemas de encaixe especi-

ais. Por razões de segurança apenas poderão ser conjugados aparelhos do
mesmo fabricante.

Não é permitida a aplicação de frisos isoladores de calor em fogões e fornos com
pilólise, se o nicho possuir parede traseira e compartimento inferior fechado.
No entanto, a instalação é possível com um compartimento inferior reduzido em
20 mm, no mínimo, e uma base ventilada com a mesma secção.

49Instruções de montagem

Instruções de montagem50

51Instruções de montagem

Garantia/Assistência Técnica52

Garantia/Assistência Técnica

Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa empresa.
O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e peças.
Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.

ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e das 14H–17H)

CONDIÇÕES DE GARANTIA

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição. Os pedidos de

assistência na garantia são gratuitos, mediante apresentação do respectivo certificado juntamente com a fac­tura de compra.

A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e deslocação.

2.

Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolongada adicionan-

3.

do o tempo de imobilização à data de entrega nos nossos serviços.
Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a reparar deverão ser en-

4.

tregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de transporte e da­nos provocados por condições atmosféricas adversas; Intervenções por pessoal técnico não autorizado pelo
ELECTROLUX SERVICE; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e
acessórios de aspiradores; Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do
aparelho; Pedidos de demonstração de montagem e explicações de funcionamento; Danos no esmalte e/ou na
pintura provocados por cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se
trate de um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.

– MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.
– INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou de água, ligações eléctri-

cas ou hidráulicas não adequadas).

Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774­518 Paço de Arcos.
NOTA 1: Deve conservar a factura de compra junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no momento da intervenção técnica é absolutamente impres­cindível apresentar ao pessoal autorizado o presente certificado junto da factura legal de compra do
aparelho devidamente preenchida.

53Garantia/Assistência Técnica

Garantia Europeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na parte de trás deste manual,
para o período especificado na garantia do seu aparelho ou, caso contrário, pela lei. Se mudar de um destes
países para outro dos países listados em baixo, a garantia do aparelho mudará também, estando sujeita aos
seguintes requisitos:

•

A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual terá como prova o do­cumento válido de compra emitido pelo vendedor do aparelho.

•

A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo de trabalho e peças
existente no seu novo país de residência para este modelo em particular ou gama de aparelhos.

•

A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida para outro utiliza­dor.

•

O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e destina-se apenas
ao uso doméstico, ou seja, não é usado para fins comerciais.

•

O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo país de residên­cia.

As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.

www.electrolux.com

p t b

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/

Belgien

Èeská republika [phone] Budìjovická 3, Praha 4, 140 21

Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn

España [phone]

France www.electrolux.fr

Great Britain [phone]

Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga

Lithuania [phone] Žirmūnų 67, LT-09001 Vilnius

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm

Magyarország [phone]

[phone] Bergensesteenweg 719, 1502 Lembeek

Carretera M-300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

H-1142 Budapest XIV,
Erzsébet királyné útja 87

Garantia/Assistência Técnica54

p t b

Nederland [phone]

Norge [phone] Risløkkvn. 2 , 0508 Oslo
Österreich [phone] Herziggasse 9, 1230 Wien
Pols ka [phone] ul. Kolejowa 5/7, Warszawa

Portug al [phone]

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/

Svizzera

[phone] Industriestrasse 10, CH-5506 Mägenwil

Slovenija [phone]

Slovensko [phone]

Suomi www.electrolux.fi

Sverige [phone]

Türkiye [phone]

Россия [phone]

Óêðà¿íà [phone]

Vennootsweg 1, 2404 CG ­Alphen aan den Rijn

Quinta da Fonte - Edificio Gonçalves Zarco - Q 35
2774 - 518 Paço de Arcos

Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux Domáce spotre­bièe SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский
проспект, 16, БЦ „Олимпик“

04074 Ки¿в, вул.Автозаводська,
2a, БЦ „Алкон“

Assistência técnica

Em caso de avarias técnicas verifique primeiro, se consegue resolver o problema
com ajuda do Manual de instruções (Capítulo „O que fazer, se...“).

Se não conseguir resolver o problema contacte por favor a Assistência Técnica
ou um dos nossos parceiros.

De modo a poder ajudá-lo rapidamente ne­cessitamos dos seguintes dados:

– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)

(Ver números na placa de características)

– Tipo de avaria
– eventual mensagem de erro que o apare-

lho apresente

De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que os in­troduza aqui:

55Assistência técnica

Designação do modelo: .....................................

PNC: .....................................

S-No: .....................................

www.electrolux.com

www.aeg-electrolux.com.pt

822 929 865-M-040907-01 Sujeito a alterações sem aviso prévio
