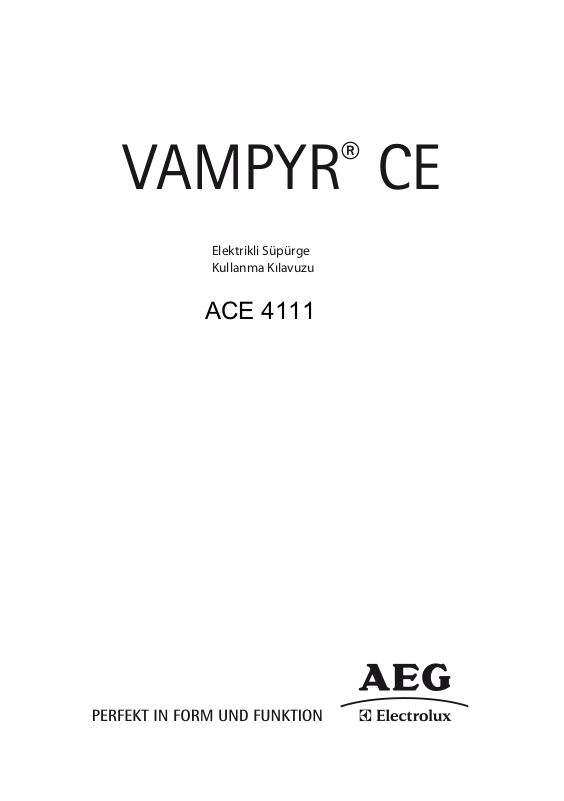

VAMPYR® CE
ACE 4111
Elektrikli Süpürge
Kullanma KıIavuzu
2
3
A - Kağıt ltre haznesi açma tuşu
B - Güç ayarlama düğmesi *
C - Aksesuar bölmesi
D - Açma / Kapama tuşu
E - Park pozisyonu askısı
F - Filtre doluluk göstergesi
G - Kablo sarma tuşu
H - Dikey park pozisyonu
I - Başlık
J - Taşıma kolu
K - Hortum çıkarma mandalı
L - Boru / Teleskopik Boru*
M - Tutma yeri
N - Hortum
*modele bağlıdır
4
5
İçindekiler
Cihazın tanıtımı
Cihazı İlk kullanmadan önce
Çevre koruma
Emniyet bilgileri
Cihazın kullanıma hazırlanması
Başlıkların kullanımı
Çalıştırma
Bakım ve Temizlik
Arıza durumunda yapılacaklar
Özel aksesuarlar
Garanti Koşulları
Cihazı ilk kez kullanmadan önce
Bu kullanma kılavuzunu, elektrikli süpürgenizi kullanmadan önce lütfen dikkatlice okuyun.Özellikle
ilk sayfalarda yer alan emniyet bilgilerini inceleyin
ve bunlara uygun hareket edildiğinden emin olun.
Elektrikli süpürgenizin kullanımı ile ilgili sizlere referans olması amacıyla hazırlanmış olan bu kullanma
kılavuzunu saklayın,cihaz başkasına satıldığı veya
devredildiği taktirde yeni kullanıcısının cihazın çalışması ve emniyet bilgileri hakkında bilgi sahibi olması
için kullanma kılavuzunun cihazla birlikte kalmasını
temin edin.
Çevre koruma
Cihazın ambalaj malzemelerini ve ömrünü tamamlayan ve kullanılmayacak hale gelen elektrikli süpürgenizi doğru şekilde elden çıkarın. Kullanılan bütün
ambalaj malzemeleri ve cihazın plastik malzemesi
çevre için zararsızdır ve geri dönüşümlüdür
Cihazın ambalajı:
• Mukavva parçalar geri dönüşümlü kağıttan
üretilir ve geri dönüşüm için atık kağıt toplama
merkezlerine götürülmelidir.
• Geri kazanılabilir olan Polietilen (PE) poşeti, plastik malzeme dönüşüm istasyonuna teslim edilmelidir.
Cihazın kullanım ömrü sonunda geri kazanılması:
• Cihaz üzerinde kullanılan tüm plastik malzemeler, diğer geri kazanılabilir malzemelerde
olduğu gibi, cihazın kullanım ömrü sona
erdiğinde geri kazanımda kullanılabilmeleri için
tanımlayıcı bir sembol taşırlar.
Hurdaya çıkan cihazı bölgenizdeki geri dönüşüm
merkezine götürün.
Güvenlik talimatları
– 19.02.1973 tarihli 73/23/EWG Alçak Gerilim Di-
– 03.05.1989 tarihli 89/33
(92/3
• Cihazı 220/230 Volt alternatif akım şebekesine
bağlayın.
• Cihazın bağlı olduğu priz hattı en az 10 A’lık bir
sigorta ile korunmalıdır.
• Cihazı prizden çıkarmak için kablosundan çek
meyin.
• Kablosu hasar görmüşse veya cihazın üzerinde
gözle görülebilecek hasarlar var ise cihazı asla
kullanmayın.
• Elektrik kablosu üzerinden cihazı veya zemin fır
çasını geçirmeyin. Yalıtımı hasar görebilir.
•
pağı kapanmaz. Lütfen zorla kapamaya çalışmayın!
•
emin olun.
• Lazer yazıcıların ve fotokopi makinelerinin toner
tozları ev tipi elektrikli süpürgeler ile temizlenmemelidir.
• Bu cihaz ev içinde kullanılmak üzere üretilmiştir
ve yalnızca kuru tozları temizlemek içindir. Bu
cihaz, insanlar ve hayvanlar üzerinde kullanılmamalıdır. Çocukarı elektrikli cihazlardan uzak
tutun.
• Yanlış kullanım veya çalıştırmadan kaynaklana
cak hasarlardan üretici sorumlu değildir.
• Islak, deterjanlı halıları süpürmeden önce tama
men kuruyana dek bekleyin. Aksi takdirde elektrikli süpürgeniz hasar görür ve elektik şokuna
karşı yalıtım azalır.
• Kibritleri, sönmemiş külleri veya sigara izmarit
lerini süpürmeyin. Sert, sivri uçlu nesnelerin de
cihaza kaçmamasına dikkat edin; cihazınız veya
• Cihazı olumsuz dış ortam koşullarına, neme veya
ısı kaynaklarının etkisine maruz bırakmayın.
• Elektrik kablosu hasar görecek olursa, kablo ru
losunun tamamının AEG-Electrolux yetkili servis
merkezi tarafından değiştirilmesi gerekir.
• Elektrikli cihazların tamiri sadece yetkili kişiler
tarafından yapılmalıdır. Düzgün bir şekilde tamir
edilmeyen cihazlar kullanıcı için potansiyel risk
oluşturur.
• Yukarıda sayılan nedenlerden dolayı, cihazınız
da bir sorunla karşılaştığınızda lütfen doğrudan
bayinize veya AEG-Electrolux müşteri hizmetlerine müracaat edin.
Cihazın kullanıma hazırlanması
Elektrikli süpürgenizin aksesuarları bastırarak ve çevirerek takılabilir; dışarıya doğru çevirerek ve çekerek
çıkarılabilir.
-
-
-
Hortumunun takılması
Hortumunun ucunu elektrikli süpürgenin üzerinde
yer alan yuvasına yerleştirin. Yerine oturduğunda kilitlenecek ve her tarafa dönebilecektir.
Emiş hortumunu çıkarmak istediğinizde açma tuşuna basarak hortumu çekiniz.
Hortumun ve borunun takılması
Hortumu boru ile birleştirin.
Elektrik bağlantısı / Kablonun sarılması
Elektrikli süpügeinin kablosu, kablo haznesi içerisinde yer almaktadır.
Kabloyu çekip çıkararak prize takın.
ğınızla kablo sarma tuşuna bastığınızda kablo otomatik olarak haznedeki makarasına sarılacaktır.
Başlıkların Kullanımı
Başlıklar boruya bastırarak ve çevirerek takılabilir;
dışarıya doğru çevirerek ve çekerek çıkarılabilir.
Boruların takılması
-
-
-
-
-
(modele bağlı)
İki boruyu birleştirin.
Teleskopik borunun ayarlanması
(modele bağlı).
Borunun üzerindeki düğmeye basın ve boruyu istediğiniz uzunluğa ayarlayın.
VARIO 500 zemin fırçasının kullanımı
Halı ve sert zeminlerin günlük temizliği için uygundur. Halı ve sert zeminlerin günlük temizliğinde fırçada değişiklik yapabilirsiniz.
Düz yüzeylerde fırçalar çıkarılabilir; halılarda fırçalar
içeri sokulur.
Özel zemin başlıklar için “Özel Aksesuarlar” bölümüne bakınız.
6
7
Dar yerler ve döşemelerin temizliği için
başlıklar
Özel temizleme gereksinimleri için, cihaz gövdesindeki özel bölmesinde iki ilave aksesuar bulun-maktadır.
Aksesuar bölmesini şekilde gösterildiği gibi nazikçe
basarak açın.
Bu bölmede yer alan aksesuarları, ihtiyacınıza göre
boru ucuna veya hortum üzerindeki sapa takabilirsiniz.
Dar aralık başlığı
Yarık, köşe gibi ulaşılması zor yerlerin temizliğinde
kullanılmak içindir.
Döşeme fırçası
Her türlü mobilya, yatak döşemesinin temizliğinde
bu ucu kullanınız.
Fırça üzerindeki iplik tutucu şerit ile iplikleri ve tiftikleri çekebilirsiniz.
Çalıştırma
Açma ve kapama
Cihazı çalıştırmak ve kapatmak için Açma/ Kapama
tuşuna basın.
Güç ayarı*:
Çıkış kontrolü, Mega-Power
A Açma ve kapama
Elektrikli süpürgenizi, güç ayarlama düğmesini Max.
Yönüne çevirerek açınız. Çalışma lambasının yanması, elektrikli süpürgenin elektriğe bağlı ve çalıştırmaya hazır olduğunu belirtir.
B Emiş gücü ayarı
Güç ayarlama düğmesi ile elektrikli süpürgenizin gücünü istediğiniz konuma getirebilir, yaptığınız temizliğe uygun optimum çalışmasını sağlayabilirsiniz.
NOT: Eğer güç ayarlama düğmesi tamamen sağa doğru çevrilmişse, bu ayar ile elektrikli süpürgenizin emiş
gücünün yüksek olmasını ve ekonomik güçte çalışmasını sağlar.
C Mega-Power düğmesi
Daha yüksek emiş gücü gerektiren temizliklerde
Mega- Power düğmesine basınız. Bu şekilde elektrikli süpürgeniz maksimum güçte çalışır.
Mega -Power gösterge lambası, Mega- Power fonksiyonu devrede olduğu sürece yanar. Bu güç seviyesinde, ayar düğmesinin sadece açma / kapama fonkisyonu olur ve güç ayarı mümkün olmaz.
Bakım ve Temizlik
Herhangi bir bakım ve temizleme işlemine başlamadan önce cihazı kapatın ve elektrik şini prizden
çıkarın.
Kağıt ltrenin değiştirilmesi
Kağıt ltre, ltre doluluk göstergesi cihaz maksimum güçte ve fırçası havada çalışırken tamamen
kırmızıya dönmüş ise değiştirilmelidir.
Filtre doluluk göstergesi uyarı verdiğinde ltre dolu
olmasa bile değiştirilmelidir; ince toz zerreleri ltre
yüzeyindeki delikleri tıkamış olabilir.
Filtre bölmesi, tuşa basıp açtıktan sonra kapak geriye
doğru kilitlenene dek açılır.
Hijyenik ltre değişimi: Dolu ltre torbasını değiştirirken açık kısmı otomatik olarak kapatmak için
kapağını çekin. Kapağını çekerken haf bir dirençle
karşılaşabilirsiniz.
Evin süpürülmesi sonucu toz ile dolan toz torbasını
diğer çöplerinizle birlikte atabilirsiniz.
Yeni kağıt ltreyi, yerine oturana kadar, yuvasına ite-
rek yerleştiğinden emin olun; ancak bu şekilde kapak kapanacaktır.
Kağıt ltre takılmadıkça kapak kapanmaz. Lütfen
zorla kapamaya çalışmayınız!
Mikroltrenin değiştirilmesi
Mikroltreyi her beşinci kağıt torba değişiminde
veya yeni bir kağıt ltre taktığınız halde fırçayı
havada çalıştırdığınızda ltre dolu göstergesi ikaz
verdiğinde değiştirmenizi tavsiye ederiz.
Kapağı açıp, yukarı kaldırın. Kullanılmış mikro ltreyi
hijyenik bir şekilde (resimde görüldüğü gibi) çıkarıp
diğer çöplerle birlikte atın. Yeni mikro ltreyi yerleştirip kaseti kapatın.
Motor koruma ltresi
Motor koruma ltresi düzenli olarak değiştirilmesi
gerekmeyen, sürekli kullanılacak bir ltredir.
Ancak kağıt ltre hasarlanp motor ltrenin kirlenmesine neden oldu ise: motor koruma ltresini
çıkarın, silkeleyerek temizleyin ve yeniden yerine
yerleştirin.
Yeni bir kağıt ltre kullanın.
HEPA Filtre
“S” sınıfına dahil olan bu yüksek verimli ltre, alerjik
rahatsızlığı olanlara ferahlık sunmakta ve allerjenlerden daha az etkilenmelerine yardımcı olmaktadır.
HEPA ltre yılda bir kez değiştirilmelidir.
Temizlik
Gerektiğinde cihazın gövdesini ve kağıt ltre bölmesini nemli, yumuşak bir bez ile silin. Çizici veya
solvent esaslı temizleyiciler kullanmayın. Ara sıra
halı / sert yüzey başlığını ve fırça uçlarını, dar aralık
başlığın yardımı ile temizleyin.
Kağıt Filtre:
VAMPYR CE
E- Nr : 900.087.600
ET-Nr : 668.901.268
Kağıt ltre Modeli : 28
Mikroltre
ET Nr. 668 100 151
Güç ayarı – Döner kontrol*
Elektrik güç ayar özelliğini kullanarak, emiş gücünü
süpürme esnasında ihtiyaca göre ayarlayabilirsiniz.
min. ◁ ▶ max.
8
9
Taşıma ve saklama
Cihazı taşımak ve saklamak için halı / sert yüzey
başlığını fırça askısına takın.
– Kağıt ltre bazı yerlerinden delinmiş ve
HEPA ltre kirlenmiş.
HEPA ltreyi çıkartın, temizleyin (dışarıda silkeleyin) ve değiştirin.
Yeni kağıt ltre takın.
Özel aksesuarlar
Özel fırça
Parke, karo ve sert yüzeyler için geliştirilmiş özel bir
başlıktır.
Teknik Bilgiler
Çalışma gerilimi: 230 V / 50 Hz
Maksimum güç: 1800 W
Ağırlık: 4,85 kg
Ölçüler: 410x294x225 mm
ELECTROLUX A.Ş
Tarlabaşı Cad.No : 35
Taksim / ISTANBUL
TEL : 0 212 293 10 20
FAX : 0 212 251 91 44
ÜCRETSİZ TÜKETİCİ DANIŞMA HATTI
0 800 211 61 69
Üretim Yeri :
Electrolux Lehel Ltd.
Fémnyomó u.1.
Jászberény
H-5101 Macaristan
Park pozisyonu askısı
Park pozisyonu askısını, elektrikli süpürgenin borusunu ve fırçayı temizliğe ara verdiğiniz zamanlarda
asmak için kullanın. Fırça üzerindeki tırnağı gövde
üzerindeki yuvaya oturtun.
Arıza durumunda yapılacaklar
• fırçayı sürmek zorlaştığında
Cihaz üzerindeki güç ayar kademesinin değerini düşürünüz. Emiş gücünü düşürmeniz
temizliğin verimini azaltmayacaktır.
• Motor ısıl koruma sistemi devreye gir-diğinde
Motor aşırı yüklendiğinde örneğin, ltre torba-sı
tamamen dolduğunda veya aksesuarlardan birisi tıkandığında ısıl koruma sistemi motoru durdurur. Bu durumda, cihazın şini prizden çıkarın,
ve motoru soğumaya bırakın.
Filtre torbasını, boruyu ve hortumu kontrol edip
var ise tıkanıklığı giderin.
Cihaz yaklaşık 30 dakika sonra tekrar çalış-tırılabilir.
• sigorta atmış
Elektrikli süpürgenizi kullandığınız elektrik hattı
üzerinde sigortasının kapasitesinden daha yüksek olan başka elektrikli cihazları aynı anda kullanırsanız sigorta atacaktır. Bunu önlemek için
güç seviyesini minimuma getirip çalıştırdıktan
sonra maksimuma çıkara-bilirsiniz.
Elektrikli süpürgeniz, devreye girerken kalkış
akımının değerini düşürecek elektrik tertibatı
ile donatılarak normal çalışma şartlarında sigortanın atması önlenebilir. Bu durumda, cihazı çalıştırdığınızda tam güce geçme 4 saniye
gecikmeli olabilir.
– iplik tutucu şeritler yırtılmış.
Başlığın iplik tutucu şeritleri yırtılmış ya da yıpranmış ise, bunları yenileri ile değiştirebilirsiniz.
Yeni iplik tutucu şeritleri ET Nr. 668 901 690 kodu
ile AEG-Electrolux Yetkili Servisten temin edebilir ya da Müşteri Hizmetlerimizi arayarak sipariş
verebilirsiniz.
– kapak menteşelerinden dışarı çıkmış.
Eğer kapak çok fazla çekilerek açıldığı için menteşelerinden çıkarsa, tekrar yerine takın ve oturana kadar bastırın.
Mobilya Fırçası
Hassas nesnelari ve objeleri temizlemek için geliştirilmiş özel bir başlıktır.
Radyatör Başlığı
Radyatörleri, dar raarı ya da aralıkları temizlemek için kullanılan bir başlıktır. Dar aralık başlığa
tutturun.
Cihazınızın kullanma ömrü 10 yıldır. Kullanma
ömrü,üretici ve/veya ithalatçı rmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.
10
Ürün veya ürünün ambalajı üzerindeki sembolü, bu
ürünün normal ev atığı gibi işlem göremeyeceğini belirtir.
Bunun yerine ürün, elektrikli ve elektronik ekipmanların
geri dönüşümü için belirlenen toplama noktalarına teslim
edilmelidir.
Ürünün hatalı bir şekilde atılması veya imha edilmesi
çevre ve insan sağlığı açısından olumsuz sonuçlara yol
açabilir. Bu nedenle, bu ürünün doğru bir şekilde elden
çıkarılmasını sağlayarak potansiyel olumsuz sonuçları
önlemeye yardımcı olmuş olursunuz.
Bu ürünün geri dönüşümü hakkında daha detaylı bilgi
için lütfen mahalli idareyle, ev çöpü toplama servisiyle ya
da ürünü satın aldığınız mağaza ile temasa geçiniz.
8229491-95
Loading...
