РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КОНДИЦИОНЕР ВОЗДУХА МОБИЛЬНЫЙ
ACM 09HR
ACM 12HR
ACM 14HR
Перед началом эксплуатации кондиционера внимательно изучите данное руководство и храните его в доступном месте.
СОДЕРЖАНИЕСОДЕРЖАНИЕ
Правила безопасной эксплуатации кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Описание конструкции кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Дополнительные принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Панель управления кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Пульт дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Дистанционное управление кондиционером . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Эксплуатация кондиционера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Поиск и устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Сертификация продукции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Примечание:
В тексте данной инстукции мобильный кондиционер воздуха может иметь такие техничесие названия, как рибор, устройство, аппарат, кондиционер и т.п.
ПРАВИЛА БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА
1.Не подключайте кондиционер к неисправной розетке. По возможности не пользуйтесь переходниками и удлинителями. В случае их использования убедитесь, что они соотвествуют действующим стандартам.
2.Не устанавливайте кондиционер в следующих местах:
вблизи открытого пламени;
в зонах, где возможно попадание брызг воды, масла и химически активных веществ на агрегат;
в зонах воздействия прямых солнечных лучей;
вблизи ванных и душевых комнат или плавательных бассейнов;
в теплицах.
3.Не просовывайте пальцы и другие посторонние предметы через воздуховыпускную решетку кондицио нера. Не позволяйте детям играть с кондиционером.
4.Для обеспечения надежной работы компрессора не наклоняйте кондиционер.
5.Прежде чем приступить к чистке кондиционера, выньте вилку из розетки.
6.Не ставьте нагревательные приборы рядом с розеткой.
7.Во избежание перегрева не закрывайте работающий кондиционер.
8.Не эксплуатируйте кондиционер при поврежденном кабеле электропитания. По вопросу замены повреж денного кабеля обратитесь в сервисный центр фирмы изготовителя.
3
ОПИСАНИЕ КОНСТРУКЦИИ КОНДИЦИОНЕРА |
|
ПАНЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРА |
|
|
|
С РЕЖИМАМИ ОХЛАЖДЕНИЯ И ОБОГРЕВА
10
11
|
Вид спереди |
Вид сбоку |
Вид сзади |
Рис. 1 |
1 Панель управления |
7 Кабель питания |
|
|
|
2 Воздуховыпускная решетка |
8 Ролик |
|
|
|
3 |
Задняя панель |
9 Нижняя воздухозаборная решетка |
|
|
4 |
Передняя панель |
10 Дренажная заглушка на корпусе |
|
|
5 |
Верхняя воздухозаборная решетка |
11 Дренажная заглушка бака |
· |
|
6 |
Пульт дистанционного управления |
|
Проверьте |
|
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
|
|
|
|
|
|
|
|
|
|
|
|
|
НАИМЕНОВАНИЕ |
КОЛИЧЕСТВО |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Шланг для выбросного воздуха |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Патрубок А (для постоянного крепления шланга) |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Переходник В (для временного крепления шланга) |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пробки |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Винты |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Элементы питания |
2 |
|
|
|
|
|||||||||||
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пульт дистанционного управления |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
наличие дополнительных принадлежностей в упаковочной коробке согласно списку. Перед приме Рис. 2 нением дополнительных принадлежностей внимательно изучите инструкцию по монтажу.
|
ИНДИКАТОР РЕЖИМОВ ОХЛАЖДЕНИЯ, ОСУШЕНИЯ, |
|
|
ВЕНТИЛЯЦИИ и ОБОГРЕВА |
КНОПКА ВЫБОРА РЕЖИМА РАБОТЫ |
|
При выборе одного из указанных режимов работы загорается |
|
|
Нажатием кнопки выбирается режим |
|
|
соответствующий зеленый индикатор |
|
|
ОХЛАЖДЕНИЯ, ОСУШЕНИЯ, |
|
|
|
|
|
|
ВЕНТИЛЯЦИИ или ОБОГРЕВА |
КНОПКИ ЗАДАНИЯ ТЕМПЕРАТУРЫ |
|
|
Нажатием кнопок “ ” или “ |
” задается |
|
температура воздуха в помещении |
ИНДИКАТОР ЗАПОЛНЕНИЯ ЕМКОСТИ |
|
|
|
|
|
|
ДЛЯ СБОРА КОНДЕНСАТА |
|
|
При заполнении емкости для сбора |
ДИСПЛЕЙ |
|
конденсата начинает мигать красный индикатор |
|
|
|
ИНДИКАТОР ВКЛЮЧЕНИЯ/ |
|
|
ОТКЛЮЧЕНИЯ ТАЙМЕРА |
|
|
|
|
ИНДИКАТОР ЭЛЕКТРОПИТАНИЯ |
ПРИЕМНИК СИГНАЛОВ ПУЛЬТА |
|
КНОПКА ВКЛЮЧ./ОТКЛЮЧЕНИЯ |
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ |
|
КОНДИЦИОНЕРА |
|
|
При нажатии кнопки кондиционер |
|
ИНДИКАТОР СКОРОСТИ |
включается или отключается |
|
|
|
|
ВРАЩЕНИЯ ВЕНТИЛЯТОРА |
|
КНОПКИ ЗАДАНИЯ ВРЕМЕНИ РАБОТЫ ПО ТАЙМЕРУ Нажатием кнопок задается время
включения и отключения таймера
КНОПКА ВЫБОРА СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА Нажатием кнопки выбирается ВЫСОКАЯ (high), СРЕДНЯЯ (med) или НИЗКАЯ (low)
скорость вращения вентилятора
Рис. 3

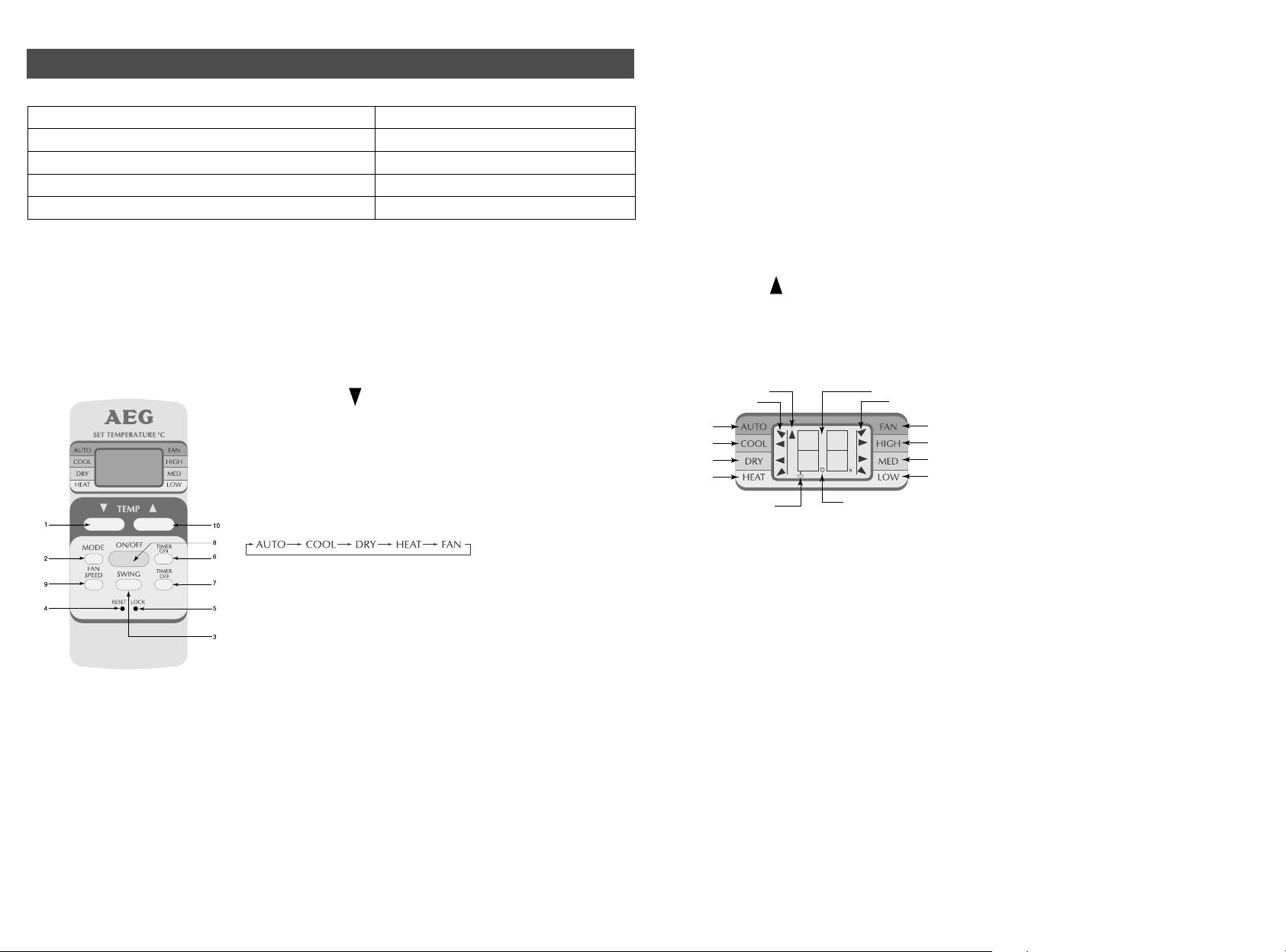

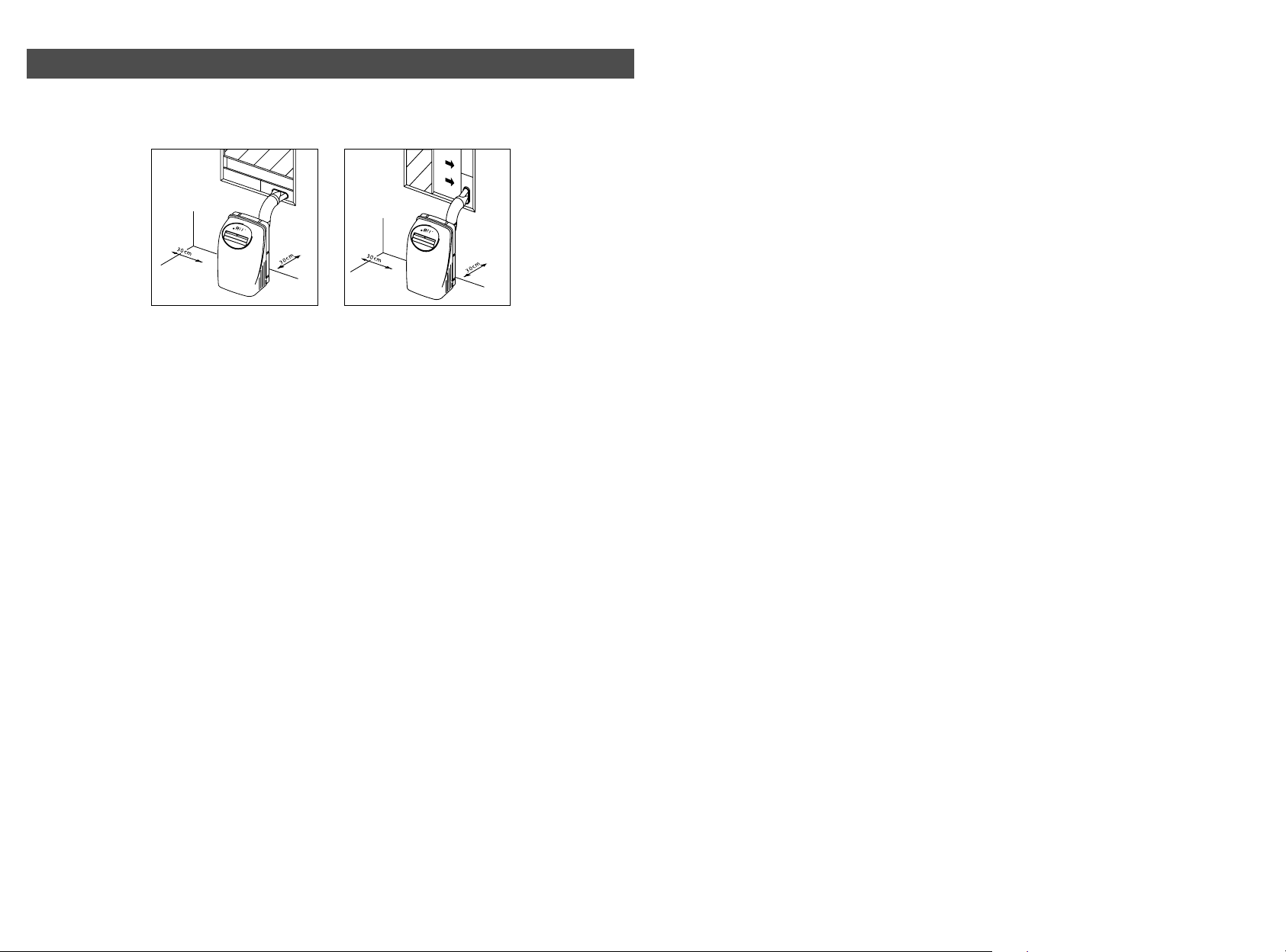

4 |
5 |
