Aeg HK854080XB, 949 595 418 User Manual [fr]

EN User Manual 2

Hob

FR Notice d'utilisation 19

Table de cuisson

HK854080XB

www.aeg.com

2

CONTENTS

1. SAFETY INFORMATION...........................................................................................3

2. SAFETY INSTRUCTIONS.......................................................................................... 4

3. PRODUCT DESCRIPTION........................................................................................ 7

4. DAILY USE..................................................................................................................8

5. HINTS AND TIPS..................................................................................................... 11

6. CARE AND CLEANING.......................................................................................... 12

7. TROUBLESHOOTING.............................................................................................13

8. INSTALLATION....................................................................................................... 14

9. TECHNICAL INFORMATION.................................................................................16

10. ENERGY EFFICIENCY.......................................................................................... 16

11. WARRANTY........................................................................................................... 17

FOR PERFECT RESULTS

Thank you for choosing this AEG product. We have created it to give you
impeccable performance for many years, with innovative technologies that help
make life simpler features you might not find on ordinary appliances. Please
spend a few minutes reading to get the very best from it.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.aeg.com/webselfservice

Register your product for better service:

www.registeraeg.com

Buy Accessories, Consumables and Original spare parts for your appliance:

www.aeg.com/shop

CUSTOMER CARE AND SERVICE

Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the
following data available: Model, PNC, Serial Number.
The information can be found on the rating plate.

Warning / Caution-Safety information
General information and tips
Environmental information

Subject to change without notice.

1. SAFETY INFORMATION

Before the installation and use of the appliance,
carefully read the supplied instructions. The
manufacturer is not responsible for any injuries or
damages that are the result of incorrect installation or
usage. Always keep the instructions in a safe and
accessible location for future reference.

1.1 Children and vulnerable people safety

• This appliance can be used by children aged 8 years

and above and by persons with reduced capabilities
provided that they have been given instruction and/or
supervision regarding the safe use of the appliance
and understand the potential hazards involved.

• Do not let children play with the appliance.

• Keep all packaging away from children and dispose of

it appropriately.
Keep children and pets away from the appliance when

•

it operates or when it cools down. Accessible parts are
hot.

• If the appliance has a child safety device, this should

be activated.

• Children shall not carry out cleaning and user

maintenance of the appliance without supervision.

• Children aged 3 years and under must be kept away

from this appliance when it is in operation at all times.

ENGLISH

3

1.2

General Safety

•

WARNING: The appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children less than 8
years of age shall be kept away unless continuously
supervised.

• Do not operate the appliance by means of an external

timer or separate remote-control system.

• WARNING: Unattended cooking on a hob with fat or

oil can be dangerous and may result in fire.

4

www.aeg.com

• NEVER try to extinguish a fire with water, but switch

off the appliance and then cover flame e.g. with a lid
or a fire blanket.

• CAUTION: The cooking process has to be supervised.

A short term cooking process has to be supervised
continuously.

• WARNING: Danger of fire: Do not store items on the

cooking surfaces.

• Metallic objects such as knives, forks, spoons and lids

should not be placed on the hob surface since they
can get hot.

• Do not use a steam cleaner to clean the appliance.

• If the glass ceramic surface / glass surface is cracked,

switch off the appliance to avoid the possibility of
electric shock.

• If the supply cord is damaged, it must be replaced by

the manufacturer, an authorized Service or similarly
qualified persons in order to avoid a hazard.

• WARNING: Use only hob guards designed by the

manufacturer of the cooking appliance or indicated by
the manufacturer of the appliance in the instructions
for use as suitable or hob guards incorporated in the
appliance. The use of inappropriate guards can cause
accidents.

2.

SAFETY INSTRUCTIONS

2.1 Installation

WARNING!

Only a qualified person must
install this appliance.

• Remove all the packaging.

• Do not install or use a damaged
appliance.

• Follow the installation instruction
supplied with the appliance.

• Keep the minimum distance from the
other appliances and units.

• Always take care when moving the
appliance as it is heavy. Always use
safety gloves and enclosed footwear.

• Seal the cut surfaces with a sealant to
prevent moisture to cause swelling.

• Protect the bottom of the appliance
from steam and moisture.

• Do not install the appliance adjacent
to a door or under a window. This
prevents hot cookware to fall from the
appliance when the door or the
window is opened.

• If the appliance is installed above
drawers make sure that the space,
between the bottom of the appliance
and the upper drawer, is sufficient for
air circulation.

• The bottom of the appliance can get
hot. Make sure to install a non­combustible separation panel under

ENGLISH

5

the appliance to prevent access to the
bottom.

2.2 Electrical Connection

WARNING!

Risk of fire and electrical
shock.

• All electrical connections should be
made by a qualified electrician.

• The appliance must be earthed.

• Before carrying out any operation
make sure that the appliance is
disconnected from the power supply.

• Make sure that the electrical
information on the rating plate agrees
with the power supply. If not, contact
an electrician.

• Make sure the appliance is installed
correctly. Loose and incorrect
electricity mains cable or plug (if
applicable) can make the terminal
become too hot.

• Use the correct electricity mains
cable.

• Do not let the electricity mains cable
tangle.

• Make sure that a shock protection is
installed.

• Use the strain relief clamp on the
cable.

• Make sure the mains cable or plug (if
applicable) does not touch the hot
appliance or hot cookware, when you
connect the appliance to the near
sockets

• Do not use multi-plug adapters and
extension cables.

• Make sure not to cause damage to
the mains plug (if applicable) or to the
mains cable. Contact our Authorised
Service Centre or an electrician to
change a damaged mains cable.

• The shock protection of live and
insulated parts must be fastened in
such a way that it cannot be removed
without tools.

• Connect the mains plug to the mains
socket only at the end of the
installation. Make sure that there is
access to the mains plug after the
installation.

• If the mains socket is loose, do not
connect the mains plug.

• Do not pull the mains cable to
disconnect the appliance. Always pull
the mains plug.

• Use only correct isolation devices: line
protecting cut-outs, fuses (screw type
fuses removed from the holder), earth
leakage trips and contactors.

• The electrical installation must have
an isolation device which lets you
disconnect the appliance from the
mains at all poles. The isolation
device must have a contact opening
width of minimum 3 mm.

2.3 Use

WARNING!

Risk of injury, burns and
electrical shock.

• Remove all the packaging, labelling
and protective film (if applicable)
before first use.

• Use this appliance in a household
environment.

• Do not change the specification of
this appliance.

• Make sure that the ventilation
openings are not blocked.

• Do not let the appliance stay
unattended during operation.

• Set the cooking zone to “off” after
each use.

• Do not put cutlery or saucepan lids on
the cooking zones. They can become
hot.

• Do not operate the appliance with
wet hands or when it has contact with
water.

• Do not use the appliance as a work
surface or as a storage surface.

• If the surface of the appliance is
cracked, disconnect immediately the
appliance from the power supply. This
to prevent an electrical shock.

• When you place food into hot oil, it
may splash.

WARNING!

Risk of fire and explosion

• Fats and oil when heated can release
flammable vapours. Keep flames or
heated objects away from fats and oils
when you cook with them.

• The vapours that very hot oil releases
can cause spontaneous combustion.

6

www.aeg.com

• Used oil, that can contain food
remnants, can cause fire at a lower
temperature than oil used for the first
time.

• Do not put flammable products or
items that are wet with flammable
products in, near or on the appliance.

WARNING!

Risk of damage to the
appliance.

• Do not keep hot cookware on the
control panel.

• Do not put a hot pan cover on the
glass surface of the hob.

• Do not let cookware to boil dry.

• Be careful not to let objects or
cookware fall on the appliance. The
surface can be damaged.

• Do not activate the cooking zones
with empty cookware or without
cookware.

• Do not put aluminium foil on the
appliance.

• Cookware made of cast iron,
aluminium or with a damaged bottom
can cause scratches on the glass /
glass ceramic. Always lift these
objects up when you have to move
them on the cooking surface.

• This appliance is for cooking
purposes only. It must not be used for
other purposes, for example room
heating.

• Deactivate the appliance and let it
cool down before you clean it.

• Disconnect the appliance from the
electrical supply before maintenance.

• Do not use water spray and steam to
clean the appliance.

• Clean the appliance with a moist soft
cloth. Only use neutral detergents. Do
not use abrasive products, abrasive
cleaning pads, solvents or metal
objects.

2.5 Disposal

WARNING!

Risk of injury or suffocation.

• Contact your municipal authority for
information on how to discard the
appliance correctly.

• Disconnect the appliance from the
mains supply.

• Cut off the mains electrical cable
close to the appliance and dispose of
it.

2.6 Service

• To repair the appliance contact an
Authorised Service Centre.

• Use original spare parts only.

2.4 Care and cleaning

• Clean regularly the appliance to
prevent the deterioration of the
surface material.

3. PRODUCT DESCRIPTION

145/210/270

mm

145/210/270

mm

145 mm

120/180mm120/180

mm

170
mm

265
mm

170
mm

265
mm

2 11

11

1011

1213

6

7 8 91 2 3 4 5

3.1 Cooking surface layout

3.2 Control panel layout

Cooking zone

1

Control panel

2

ENGLISH 7

Use the sensor fields to operate the appliance. The displays, indicators and sounds tell
which functions operate.

Sensor

Function Comment

field

1

2

3

4

5

6

7

- Heat setting display To show the heat setting.

- Timer indicators of cooking

- Timer display To show the time in minutes.

ON / OFF To activate and deactivate the hob.

Lock / The Child Safety De-

To lock / unlock the control panel.

vice

STOP+GO To activate and deactivate the function.

- To activate and deactivate the outer ring.

To show for which zone you set the time.

zones

www.aeg.com8

Sensor
field

8

9

10

11

12

- Control bar To set a heat setting.

13

Function Comment

- To activate and deactivate the outer ring.

- To activate and deactivate the outer ring.

- To select the cooking zone.

- To increase or decrease the time.

/

Automatic Heat Up To activate and deactivate the function.

3.3 Heat setting displays

Display Description

The cooking zone is deactivated.

-

+ digit

/ /

The cooking zone operates.

STOP+GO function operates.

Automatic Heat Up function operates.

There is a malfunction.

OptiHeat Control (3 step Residual heat indicator): continue cooking /
keep warm / residual heat.

Lock / The Child Safety Device function operates.

3.4 OptiHeat Control (3 step

Residual heat indicator)

WARNING!

/ / There is a risk of
burns from residual heat.
The indicator shows the level
of the residual heat.

4. DAILY USE

WARNING!

Refer to Safety chapters.

Automatic Switch Off function operates.

ENGLISH

9

4.1 Activating and

deactivating

Touch for 1 second to activate or
deactivate the hob.

4.2 Automatic Switch Off

The function deactivates the hob
automatically if:

• all cooking zones are deactivated,

• you do not set the heat setting after
you activate the hob,

• you spill something or put something
on the control panel for more than 10
seconds (a pan, a cloth, etc.). An
acoustic signal sounds and the hob
deactivates. Remove the object or
clean the control panel.

• you do not deactivate a cooking zone
or change the heat setting. After

some time comes on and the hob
deactivates.

The relation between the heat setting
and the time after which the hob
deactivates:

Heat setting The hob deacti-

vates after

, 1 - 3

4 - 7 5 hours

8 - 9 4 hours

10 - 14 1.5 hour

6 hours

4.3 The heat setting

To set or change the heat setting:
Touch the control bar at the correct heat

setting or move your finger along the
control bar until you reach the correct
heat setting.

4.4 Activating and deactivating the outer rings

You can adjust the surface you cook to
the dimension of the cookware.

Use sensor field:
To activate the outer ring: touch the

sensor field. The indicator comes on.
To activate more outer rings: touch the

same sensor field again. The subsequent
indicator comes on.

To deactivate the outer ring: touch the
sensor field until the indicator goes out.

When you activate the zone
but do not activate the outer
ring the light that comes out
from the zone may cover the
outer ring. It does not mean
that the outer ring is
activated. To see if the ring
is activated check the
indicator.

4.5 Automatic Heat Up

Activate this function to get a desired
heat setting in a shorter time. When it is
on, the zone operates on the highest
setting in the beginning and then
continues to cook at the desired heating
setting.

To activate the function the
cooking zone must be cold.

To activate the function for a cooking
zone: touch

Immediately touch the correct heat
setting. After 3 seconds comes on.
To deactivate the function: change the

heat setting.

( comes on).

4.6 Timer

Count Down Timer

You can use this function to set how long
the cooking zone should operate for a
single cooking session.

First set the heat setting for the cooking
zone then set the function.

10

www.aeg.com

To set the cooking zone: touch

again and again until the indicator of a
necessary cooking zone comes on.

To activate the function: touch of
the timer to set the time (00 - 99
minutes). When the indicator of the
cooking zone starts to flash slowly the
time counts down.

To see the remaining time: set the
cooking zone with . The indicator of

the cooking zone starts to flash quickly.
The display shows the remaining time.

To change the time: set the cooking
zone with . Touch or .
To deactivate the function: set the
cooking zone with

remaining time counts back to 00. The
indicator of the cooking zone goes out.

When the time comes to an
end, the sound operates and
00 flashes. The cooking zone
deactivates.

To stop the sound: touch .
CountUp Timer (The count up timer)

You can use this function to monitor how
long the cooking zone operates.

To set the cooking zone: touch
again and again until the indicator of a
necessary cooking zone comes on.

To activate the function: touch
the timer. comes on. When the

indicator of the cooking zone starts to
flash slowly the time counts up. The

display switches between
counted time (minutes).

To see how long the cooking zone
operates: set the cooking zone with .

The indicator of the cooking zone starts
to flash quickly. The display shows how
long the zone operates.

To deactivate the function: set the
cooking zone with and touch or

. The indicator of the cooking zone

goes out.

and touch . The

of

and

Minute Minder
You can use this function as a Minute
Minder when the hob is activated and

the cooking zones do not operate. The
heat setting display shows .

To activate the function: touch .
Touch or of the timer to set the

time. When the time comes to an end,
the sound operates and 00 flashes.

To stop the sound: touch .

The function has no effect
on the operation of the
cooking zones.

4.7 STOP+GO

This function sets all cooking zones that
operate to the lowest heat setting.

When the function operates, you cannot
change the heat setting.

The function does not stop the timer
functions.

To activate the function: touch .
comes on.

To deactivate the function: touch .
The previous heat setting comes on.

4.8 Lock

You can lock the control panel while
cooking zones operate. It prevents an
accidental change of the heat setting.

Set the heat setting first.

To activate the function: touch .

comes on for 4 seconds. The Timer stays
on.

To deactivate the function: touch .
The previous heat setting comes on.

When you deactivate the
hob, you also deactivate this
function.

4.9 The Child Safety Device

This function prevents an accidental
operation of the hob.

ENGLISH 11

To activate the function: activate the

hob with . Do not set the heat setting.
Touch for 4 seconds. comes on.
Deactivate the hob with .
To deactivate the function: activate the
hob with . Do not set the heat setting.
Touch
Deactivate the hob with .

To override the function for only one
cooking time: activate the hob with

Set the heat setting in 10 seconds. You

can operate the hob. When you
deactivate the hob with the function

operates again.

for 4 seconds. comes on.

comes on. Touch for 4 seconds.

4.10 OffSound Control

(Deactivating and activating
the sounds)

Deactivate the hob. Touch for 3
seconds. The display comes on and goes

5. HINTS AND TIPS

WARNING!

Refer to Safety chapters.

5.1 Cookware

The bottom of the cookware
must be as thick and flat as
possible.

Cookware made of
enamelled steel and with
aluminium or copper
bottoms can cause the
colour change on the glass­ceramic surface.

out. Touch for 3 seconds. or
comes on. Touch of the timer to

choose one of the following:

- the sounds are off

•

• - the sounds are on
To confirm your selection wait until the
hob deactivates automatically.

When the function is set to
hear the sounds only when:

• you touch

.

• Minute Minder comes down

• Count Down Timer comes down

• you put something on the control
panel.

5.2 Öko Timer (Eco Timer)

To save energy, the heater of the
cooking zone deactivates before the
count down timer sounds. The difference
in the operation time depends on the
heat setting level and the length of the
cooking operation.

5.3 Examples of cooking

applications

The data in the table is for
guidance only.

you can

Heat setting Use to: Time

(min)

- 1

Keep cooked food warm. as nec-

essary

Hints

Put a lid on the cookware.

www.aeg.com12

Heat setting Use to: Time

(min)

1 - 3 Hollandaise sauce, melt: but-

ter, chocolate, gelatine.

1 - 3 Solidify: fluffy omelettes,

baked eggs.

3 - 5 Simmer rice and milkbased

dishes, heating up ready­cooked meals.

5 - 7 Steam vegetables, fish, meat. 20 - 45 Add some tablespoons of liq-

7 - 9 Steam potatoes. 20 - 60 Use max. ¼ l water for 750 g of

7 - 9 Cook larger quantities of food,

stews and soups.

9 - 12 Gentle fry: escalope, veal cor-

don bleu, cutlets, rissoles,
sausages, liver, roux, eggs,
pancakes, doughnuts.

12 - 13 Heavy fry, hash browns, loin

steaks, steaks.

14 Boil water, cook pasta, sear meat (goulash, pot roast), deep-fry chips.

5 - 25 Mix from time to time.

10 - 40 Cook with a lid on.

25 - 50 Add the minimum twice as

60 - 150 Up to 3 l liquid plus ingredi-

as nec­essary

5 - 15 Turn halfway through.

Hints

much liquid as rice, mix milk
dishes part procedure
through.

uid.

potatoes.

ents.

Turn halfway through.

6. CARE AND CLEANING

WARNING!

Refer to Safety chapters.

6.1 General information

• Clean the hob after each use.

• Always use cookware with clean
bottom.

• Scratches or dark stains on the surface
have no effect on how the hob
operates.

• Use a special cleaner applicable for
the surface of the hob.

• Use a special scraper for the glass.

6.2 Cleaning the hob

• Remove immediately: melted plastic,
plastic foil, and food with sugar. If not,

the dirt can cause damage to the hob.
Put the special scraper on the glass
surface at an acute angle and move
the blade on the surface.

• Remove when the hob is sufficiently
cool: limescale rings, water rings, fat
stains, shiny metallic discoloration.
Clean the hob with a moist cloth and
non-abrasive detergent. After
cleaning, wipe the hob dry with a soft
cloth.

7. TROUBLESHOOTING

WARNING!

Refer to Safety chapters.

7.1 What to do if...

Problem Possible cause Remedy

You cannot activate or oper­ate the hob.

The fuse is blown. Make sure that the fuse is

Activate the hob again and

You touched 2 or more sen-

STOP+GO function oper-

There is water or fat stains

An acoustic signal sounds
and the hob deactivates.
An acoustic signal sounds
when the hob is deactivated.

The hob deactivates. You put something on the

Residual heat indicator does
not come on.

Automatic Heat Up function
does not operate.

The highest heat setting is

You cannot activate the out­er ring.

The hob is not connected to
an electrical supply or it is
connected incorrectly.

sor fields at the same time.

ates.

on the control panel.

You put something on one
or more sensor fields.

sensor field .

The zone is not hot because
it operated only for a short
time.

The zone is hot. Let the zone become suffi-

set.

Activate the inner ring first.

ENGLISH 13

Check if the hob is correctly
connected to the electrical
supply. Refer to the connec­tion diagram.

the cause of the malfunction.
If the fuse is blown again
and again, contact a quali­fied electrician.

set the heat setting in less
than 10 seconds.

Touch only one sensor field.

Refer to "Daily use" chapter.

Clean the control panel.

Remove the object from the
sensor fields.

Remove the object from the
sensor field.

If the zone operated suffi­ciently long to be hot, speak
to an Authorised Service
Centre.

ciently cool.

The highest heat setting has
the same power as the func­tion.

www.aeg.com14

Problem Possible cause Remedy

It is normal that there is a

There is a dark area on

the multiple zone.

The sensor fields become
hot.

There is no signal when you
touch the panel sensor
fields.

comes on.

comes on.

and a number come on.

dark area on the multiple
zone.

The cookware is too large or
you put it too near to the
controls.

The signals are deactivated. Activate the signals.

Automatic Switch Off oper­ates.

The Child Safety Device or
the Lock function operates.

There is an error in the hob. Disconnect the hob from the

Put large cookware on the
rear zones if possible.

Refer to "Daily use" chapter.

Deactivate the hob and acti­vate it again.

Refer to "Daily use" chapter.

electrical supply for some
time. Disconnect the fuse
from the electrical system of
the house. Connect it again.

If comes on again, speak
to an Authorised Service
Centre.

7.2 If you cannot find a solution...

If you cannot find a solution to the
problem yourself, contact your dealer or
an Authorised Service Centre. Give the
data from the rating plate. Give also
three digit letter code for the glass
ceramic (it is in the corner of the glass

8. INSTALLATION

WARNING!

Refer to Safety chapters.

8.1 Before the installation

Before you install the hob, write down
the information bellow from the rating
plate. The rating plate is on the bottom
of the hob.

Serial number ...........................

surface) and an error message that
comes on. Make sure, you operated the
hob correctly. If not the servicing by a
service technician or dealer will not be
free of charge, also during the warranty
period. The instructions about the
Service Centre and conditions of
guarantee are in the guarantee booklet.

8.2 Built-in hobs

Only use the built-in hobs after you
assemble the hob into correct built-in
units and work surfaces that align to the
standards.

8.3 Connection cable

• The hob is supplied with a connection
cable.

• To replace the damaged mains cable
use the following (or higher) mains

cable type: H05BB-F T min 90°C.

min.
50mm

min.
500mm

R 5mm

min.
55mm

490+1mm

750+1mm

min.
28 mm

min.
12 mm

min.
20 mm

Speak to your local Service Centre.

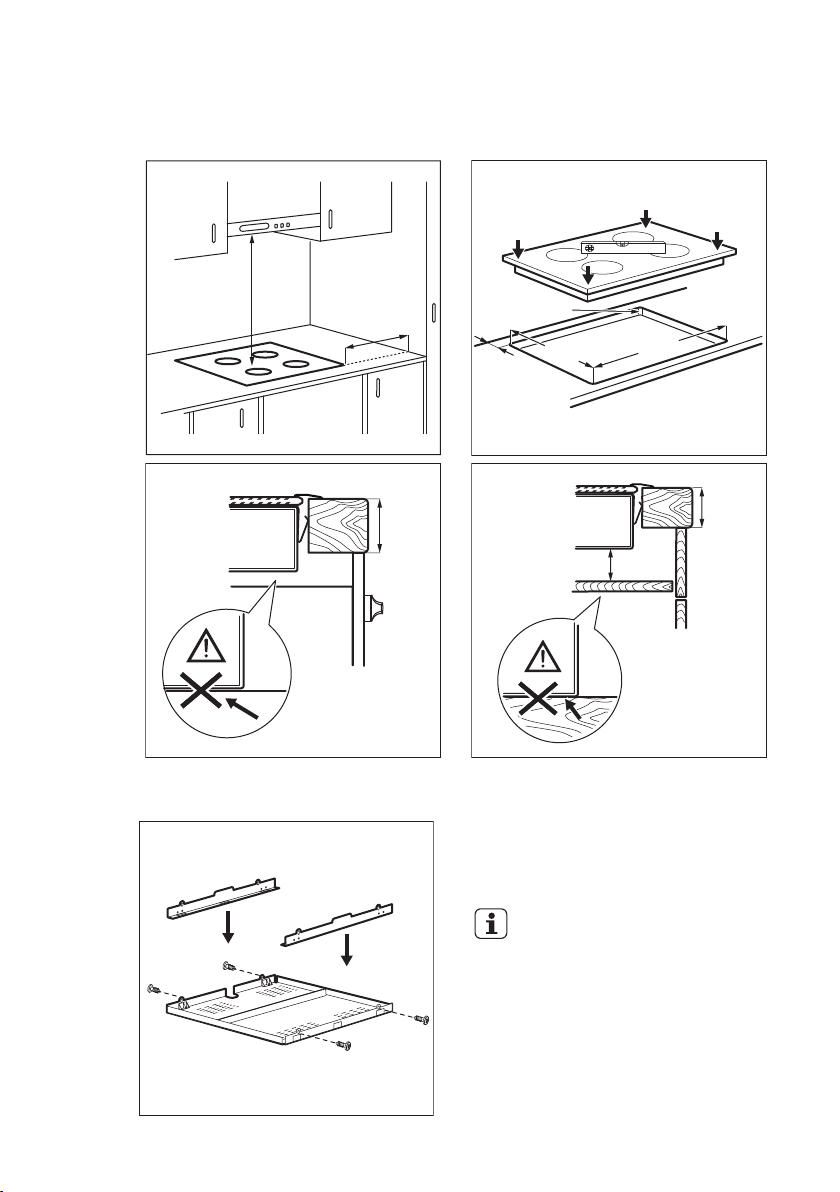

8.4 Assembly

ENGLISH 15

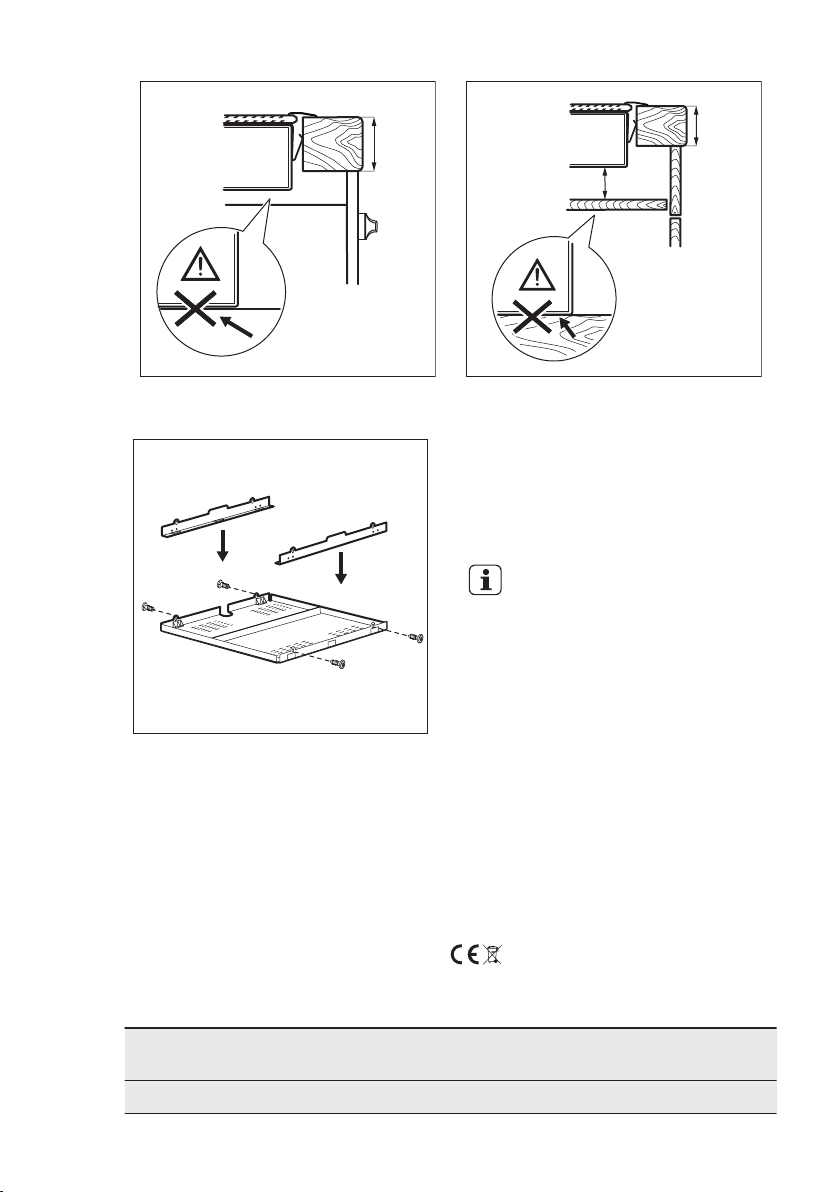

8.5 Protection box

If you use a protection box (an additional
accessory), the protective floor directly
below the hob is not necessary. The
protection box accessory may not be
available in some countries. Please
contact your local supplier.

You can not use the
protection box if you install
the hob above an oven.

www.aeg.com16

9. TECHNICAL INFORMATION

9.1 Rating plate

Modell HK854080XB PNC 949 595 420 00
Typ 58 HBD 68 AO 220 - 240 V 50 - 60 Hz
Made in Germany

Ser.Nr. ................. 7.8 kW

AEG

9.2 Cooking zones specification

Cooking zone

Left front 700 / 1700 120 / 180

Left rear 1200 145

Middle rear 1050 / 1950 / 2700 145 / 210 / 270

Right rear 1400 / 2200 170 / 265

Nominal Power (Max heat set-

ting) [W]

For optimal cooking results use
cookware not larger than the diameter of
the cooking zone.

10. ENERGY EFFICIENCY

10.1 Product information according to EU 66/2014

Model identification HK854080XB

Type of hob Built-In Hob

Number of cooking zones 4

Heating technology Radiant Heater

Diameter of circular cook­ing zones (Ø)

Lenght (L) and width (W) of
non circular cooking zone

Energy consumption per
cooking zone (EC electric
cooking)

Energy consumption of the
hob (EC electric hob)

Left front
Left rear
Middle rear

Right rear L 26.5 cm

Left front
Left rear
Middle rear
Right rear

184.5 Wh / kg

Cooking zone diameter [mm]

18.0 cm

14.5 cm

27.0 cm

W 17.0 cm

184.2 Wh / kg

196.8 Wh / kg

180.2 Wh / kg

176.8 Wh / kg

ENGLISH

17

EN 60350-2 - Household electric cooking
appliances - Part 2: Hobs - Methods for
measuring performance

10.2 Energy saving

You can save energy during everyday
cooking if you follow below hints.

• When you heat up water, use only the
amount you need.

• If it is possible, always put the lids on
the cookware.

11. WARRANTY

Your appliance is covered by a one year
limited warranty. For one year from your
original date of purchase, Electrolux will
repair or replace any parts of this
appliance that prove to be defective in
materials or workmanship when such
appliance is installed, used, and
maintained in accordance with the
provided instructions. In addition, the
glass cooktop or radiant surface element
of your appliance (excluding built-in and
freestanding range appliances) is
covered by a two through five year
limited warranty. During the 2nd through
5th years from your original date of
purchase, Electrolux will provide a
replacement glass cooktop or radiant
surface element for your appliance which
has proven to be defective in materials
or workmanship when such appliance is
installed, used, and maintained in
accordance with the provided
instructions.

Exclusions

This warranty does not cover the
following:

1. Products with original serial numbers

that have been removed, altered or
cannot be readily determined.

2. Product that has been transferred

from its original owner to another
party or removed outside the USA or
Canada.

3. Rust on the interior or exterior of the

unit.

4. Products purchased “as-is” are not

covered by this warranty.

5. Products used in a commercial

setting.

• Before you activate the cooking zone
put the cookware on it.

• The cookware bottom should have
the same diameter as the cooking
zone.

• Put the smaller cookware on the
smaller cooking zones.

• Put the cookware directly in the
centre of the cooking zone.

• Use the residual heat to keep the
food warm or to melt it.

6. Service calls which do not involve

malfunction or defects in materials or
workmanship, or for appliances not in
ordinary household use or used other
than in accordance with the provided
instructions.

7. Service calls to correct the

installation of your appliance or to
instruct you how to use your
appliance.

8. Expenses for making the appliance

accessible for servicing, such as
removal of trim, cupboards, shelves,
etc., which are not a part of the
appliance when it is shipped from the
factory.

9. Service calls to repair or replace

appliance light bulbs, air filters, water
filters, other consumables, or knobs,
handles, or other cosmetic parts.

10. Labor or in-home service costs

during the additional limited
warranty periods beyond the first
year from your original date of
purchase.

11. Pickup and delivery costs; your

appliance is designed to be repaired
in the home.

12. Surcharges including, but not limited

to, any after hour, weekend, or
holiday service calls, tolls, ferry trip
charges, or mileage expense for
service calls to remote areas,
including the state of Alaska.

13. Damages to the finish of appliance or

home incurred during transportation
or installation, including but not
limited to floors, cabinets, walls, etc.

14. Damages caused by: services

performed by unauthorized service

www.aeg.com18

companies; use of parts other than
genuine Electrolux parts or parts
obtained from persons other than
authorized service companies; or
external causes such as abuse,
misuse, inadequate power supply,
accidents, fires, or acts of God.

Disclaimer of implied warranties;
Limitation of remedies

Customer's sole and exclusive remedy
under this limited warranty shall be repair
or replacement as provided herein.

Claims based on implied warranties,
including warranties of merchantability

or fitness for a particular purpose, are
limited to one year or the shortest period
allowed by law, but not less than one
year. Electrolux shall not be liable for
consequential or incidental damages
such as property damage and incidental
expenses resulting from any breach of
this written limited warranty or any
implied warranty. Some states and
provinces do not allow the exclusion or
limitation of incidental or consequential
damages, or limitations on the duration
of implied warranties, so these limitations
or exclusions may not apply to you. This
written warranty gives you specific legal

rights. You may also have other rights
that vary from sate to state.

If You Need Service

Keep your receipt, delivery slip, or some
other appropriate payment record to
establish the warranty period should
service be required. If service is
performed, it is in your best interest to
obtain and keep all receipts. Service
under this warranty must be obtained by
contacting Electrolux at the addresses or
phone numbers below. This warranty
only applies in the USA, Puerto Rico and
Canada. In the USA and Puerto Rico,
your appliance is warranted by Electrolux
Major Appliances North America, a
division of Electrolux Home Products,
Inc. In Canada, your appliance is
warranted by Electrolux Canada Corp.
Electrolux authorizes no person to
change or add to any obligations under
this warranty. Obligations for service and
parts under this warranty must be
performed by Electrolux or an authorized
service company. Product features or
specifications as described or illustrated
are subject to change without notice.

USA
1-877-435-3287

Electrolux Major Appliances
North America
10200 David Taylor Drive
Charlotte, NC 28262

Canada
1-800-265-8352

Electrolux Canada Corp.
5855 Terry Fox Way
Mississauga, Ontario, Canada L5V 3E4

12. ENVIRONMENTAL CONCERNS

Recycle the materials with the symbol .
Put the packaging in applicable
containers to recycle it. Help protect the
environment and human health and to
recycle waste of electrical and electronic
appliances. Do not dispose appliances

marked with the symbol with the
household waste. Return the product to
your local recycling facility or contact
your municipal office.

FRANÇAIS

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ................................................................................... 20

2. INSTRUCTIONS DE SÉCURITÉ.............................................................................. 22

3. DESCRIPTION DE L'APPAREIL.............................................................................. 24

4. UTILISATION QUOTIDIENNE................................................................................26

5. CONSEILS................................................................................................................29

6. ENTRETIEN ET NETTOYAGE................................................................................ 30

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT................................................31

8. INSTALLATION....................................................................................................... 33

9. CARACTÉRISTIQUES TECHNIQUES.....................................................................34

10. RENDEMENT ÉNERGÉTIQUE.............................................................................35

11. GARANTIE.............................................................................................................36

POUR DES RÉSULTATS PARFAITS

Merci d'avoir choisi ce produit AEG. Nous l'avons conçu pour qu'il vous offre des
performances irréprochables pour longtemps, en intégrant des technologies
innovantes qui vous simplifient la vie grâce à des caractéristiques que vous ne
trouverez pas forcément sur des appareils ordinaires. Veuillez prendre quelques
instants pour lire cette notice afin d'utiliser au mieux votre appareil.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.aeg.com/webselfservice

Enregistrer votre produit pour obtenir un meilleur service :

www.registeraeg.com

19

Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :

www.aeg.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations
suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.

Avertissement/Attention : consignes de sécurité.
Informations générales et conseils.
Informations en matière de protection de l'environnement.

Sous réserve de modifications.

www.aeg.com

20

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus

de 8 ans et par des personnes dont les capacités sont
réduites, à condition qu'ils soient surveillés ou qu'ils
aient reçu des instructions concernant l'utilisation
sécurisée de l'appareil et qu'ils comprennent les
risques encourus.

• Ne laissez pas les enfants jouer avec l'appareil.

Ne laissez pas les emballages à la portée des enfants

•

et jetez-les convenablement.

• Tenez les enfants et les animaux éloignés de l'appareil

lorsqu'il est en cours de fonctionnement ou lorsqu'il
refroidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité

enfants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre

une opération de maintenance sur l'appareil sans
surveillance.

• Les enfants de moins de 3 ans doivent être tenus

éloignés de l'appareil en permanence lorsqu'il est en
fonctionnement.

1.2

Sécurité générale

•

AVERTISSEMENT : L'appareil et ses parties
accessibles deviennent chauds pendant son
fonctionnement. Veillez à ne pas toucher les éléments
chauffants. Les enfants de moins de 8 ans doivent être

FRANÇAIS

tenus à l'écart, à moins d'être surveillés en
permanence.

• Ne faites pas fonctionner l'appareil avec un minuteur

externe ou un système de commande à distance.

• AVERTISSEMENT : Il peut être dangereux de laisser

chauffer de la graisse ou de l'huile sans surveillance
sur une table de cuisson car cela pourrait provoquer
un incendie.

• N'essayez JAMAIS d'éteindre un feu avec de l'eau.

Éteignez l'appareil puis couvrez les flammes, par
exemple avec un couvercle ou une couverture
ignifuge.

• ATTENTION : Toute cuisson doit être surveillée. Une

cuisson courte doit être surveillée en permanence.

• AVERTISSEMENT : Risque d'incendie ! N'entreposez

rien sur les surfaces de cuisson.

• Ne posez pas d'objets métalliques tels que couteaux,

fourchettes, cuillères ou couvercles sur la table de
cuisson car ils pourraient chauffer.

• N'utilisez pas de nettoyeur vapeur pour nettoyer

l'appareil.

• Si la surface vitrocéramique / en verre est fissurée,

éteignez l'appareil pour éviter tout risque
d'électrocution.

• Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant, un service de maintenance
agréé ou un technicien qualifié afin d'éviter tout
danger.

• AVERTISSEMENT : Utilisez uniquement les dispositifs

de protection pour table de cuisson conçus ou
indiqués comme adaptés par le fabricant de l'appareil
de cuisson dans les instructions d'utilisation, ou les
dispositifs de protection pour table de cuisson
intégrés à l'appareil. L'utilisation de dispositifs de
protection non adaptés peut entraîner des accidents.

21

www.aeg.com

22

2. INSTRUCTIONS DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un
professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• Respectez l'espacement minimal
requis par rapport aux autres
appareils et éléments.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.

• Isolez les surfaces découpées à l'aide
d'un matériau d'étanchéité pour
éviter que la moisissure ne provoque
de gonflements.

• Protégez la partie inférieure de
l'appareil de la vapeur et de
l'humidité.

• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les
récipients chauds risqueraient de
tomber de l'appareil lors de
l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de
tiroirs, assurez-vous qu'il y a
suffisamment d'espace entre le fond
de l'appareil et le tiroir supérieur pour
que l'air puisse circuler.

• Le dessous de l'appareil peut devenir
très chaud. Veillez à installer un
panneau de séparation ignifuge sous
l'appareil pour en bloquer l'accès.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• L'ensemble des branchements
électriques doit être effectué par un
technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous
que l'appareil est débranché.

• Vérifiez que les données électriques
figurant sur la plaque signalétique
correspondent à celles de votre
réseau. Si ce n'est pas le cas,
contactez un électricien.

• Assurez-vous que l'appareil est bien
installé. Un câble d'alimentation lâche
et inapproprié ou une fiche (si
présente) non serrée peuvent être à
l'origine d'une surchauffe des bornes.

• Utilisez le câble d'alimentation
électrique approprié.

• Ne laissez pas le câble d'alimentation
s'emmêler.

• Assurez-vous qu'une protection anti­électrocution est installée.

• Utilisez un collier anti-traction sur le
câble.

• Assurez-vous que le câble
d'alimentation ou la fiche (si présente)
n'entrent pas en contact avec les
surfaces brûlantes de l'appareil ou les
récipients brûlants lorsque vous
branchez l'appareil à des prises
électriques situées à proximité.

• N'utilisez pas d'adaptateurs
multiprises ni de rallonges.

• Veillez à ne pas endommager la fiche
secteur (si présente) ni le câble
d'alimentation. Contactez notre
centre de maintenance agréé ou un
électricien pour remplacer le câble
d'alimentation s'il est endommagé.

• La protection contre les chocs des
parties sous tension et isolées doit
être fixée de telle manière qu'elle ne
peut pas être enlevée sans outils.

• Ne branchez la fiche d'alimentation à
la prise de courant qu'à la fin de
l'installation. Assurez-vous que la
prise de courant est accessible une
fois l'appareil installé.

• Si la prise de courant est lâche, ne
branchez pas la fiche d'alimentation
secteur.

• Ne tirez jamais sur le câble
d'alimentation pour débrancher
l'appareil. Tirez toujours sur la fiche.

• N'utilisez que des systèmes
d'isolation appropriés : des coupe­circuits, des fusibles (les fusibles à
visser doivent être retirés du support),

FRANÇAIS

23

un disjoncteur différentiel et des
contacteurs.

• L'installation électrique doit être
équipée d'un dispositif d'isolement à
coupure omnipolaire. Le dispositif
d'isolement doit présenter une
distance d'ouverture des contacts
d'au moins 3 mm.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de
brûlures ou d'électrocution.

• Avant la première utilisation, retirez
les emballages, les étiquettes et les
films de protection (si présents).

• Utilisez cet appareil dans un
environnement domestique.

• Ne modifiez pas les caractéristiques
de cet appareil.

• Assurez-vous que les orifices de
ventilation ne sont pas bouchés.

• Ne laissez jamais l'appareil sans
surveillance pendant son
fonctionnement.

• Éteignez les zones de cuisson après
chaque utilisation.

• Ne posez pas de couverts ou de
couvercles sur les zones de cuisson.
Elles sont chaudes.

• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en
contact avec de l'eau.

• N'utilisez jamais l'appareil comme
plan de travail ou comme plan de
stockage.

• Si la surface de l'appareil présente
des fêlures, débranchez
immédiatement l'appareil. pour éviter
tout risque d'électrocution.

• Lorsque vous versez un aliment dans
de l'huile chaude, elle peut
éclabousser.

AVERTISSEMENT!

Risque d'incendie et
d'explosion.

• Les graisses et l'huile chaudes
peuvent dégager des vapeurs
inflammables. Tenez les flammes ou
les objets chauds éloignés des
graisses et de l'huile lorsque vous
vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une
combustion spontanée.

• L'huile qui a servi contient des restes
d'aliments pouvant provoquer un
incendie à température plus faible
que l'huile n'ayant jamais servi.

• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.

AVERTISSEMENT!

Risque d'endommagement
de l'appareil.

• Ne laissez pas de récipients chauds
sur le bandeau de commande.

• Ne posez pas de couvercle de
casserole chaud sur la surface en
verre de la table de cuisson.

• Ne laissez pas le contenu des
récipients de cuisson s'évaporer
complètement.

• Prenez soin de ne pas laisser tomber
d'objets ou de récipients sur
l'appareil. Sa surface risque d'être
endommagée.

• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de
cuisson vides ou sans aucun récipient
de cuisson.

• Ne placez jamais de papier aluminium
sur l'appareil.

• N'utilisez pas de récipients en fonte
ou en aluminium, ni de récipients
dont le fond est endommagé et
rugueux. Ils risqueraient de rayer le
verre ou la surface vitrocéramique.
Soulevez toujours ces objets lorsque
vous devez les déplacer sur la surface
de cuisson.

• Cet appareil est exclusivement
destiné à un usage culinaire. Ne
l'utilisez pas pour des usages autres
que celui pour lequel il a été conçu, à
des fins de chauffage par exemple.

2.4 Entretien et nettoyage

• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon
état.

• Éteignez l'appareil et laissez-le
refroidir avant de le nettoyer.

145/210/270

mm

145/210/270

mm

145 mm

120/180mm120/180

mm

170
mm

265
mm

170
mm

265
mm

2 11

11

1011

1213

6

7 8 91 2 3 4 5

24

www.aeg.com

• Débranchez l’appareil de
l'alimentation électrique avant toute
opération de maintenance.

• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon
doux humide. Utilisez uniquement
des produits de lavage neutres.
N'utilisez pas de produits abrasifs, de
tampons à récurer, de solvants ni
d'objets métalliques.

2.5 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

3. DESCRIPTION DE L'APPAREIL

3.1 Description de la table de cuisson

• Contactez votre service municipal
pour obtenir des informations sur la
marche à suivre pour mettre l'appareil
au rebut.

• Débranchez l'appareil de
l'alimentation électrique.

• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.

2.6 Maintenance

• Pour réparer l'appareil, contactez un
service après-vente agréé.

• Utilisez exclusivement des pièces
d'origine.

Zone de cuisson

1

Panneau de commande

2

3.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les
voyants et les signaux sonores indiquent les fonctions activées.

FRANÇAIS 25

Tou­che
sensiti­ve

1

2

3

4

- Indicateur du niveau de

5

- Voyants du minuteur des

6

- Affichage du minuteur Pour indiquer la durée, en minutes.

7

8

9

10

11

Fonction Description

MARCHE/ARRÊT Pour allumer et éteindre la table de cuisson.

Verrouillage / Dispositif de
sécurité enfants

STOP+GO Pour activer et désactiver la fonction.

- Pour activer ou désactiver le circuit extérieur

cuisson

zones de cuisson

- Pour activer ou désactiver le circuit extérieur

- Pour activer ou désactiver le circuit extérieur

- Pour choisir la zone de cuisson.

- Pour augmenter ou diminuer la durée.

/

Pour verrouiller ou déverrouiller le bandeau
de commande.

de la zone de cuisson.

Pour indiquer le niveau de cuisson.

Pour indiquer la zone à laquelle se réfère la
durée sélectionnée.

de la zone de cuisson.

de la zone de cuisson.

12

- Bandeau de sélection Pour sélectionner un niveau de cuisson.

13

Démarrage automatique
de la cuisson

Pour activer et désactiver la fonction.

3.3 Indicateurs de niveau de cuisson

Écran Description

La zone de cuisson est désactivée.

-

+ chiffre

La zone de cuisson est activée.

La fonction STOP+GO est activée.

La fonction Démarrage automatique de la cuisson est activée.

Une anomalie de fonctionnement s'est produite.

26

www.aeg.com

Écran Description

/ /

OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux) : con­tinuer la cuisson / maintien au chaud / chaleur résiduelle.

La fonction Verrouillage /Dispositif de sécurité enfants est activée.

La fonction Arrêt automatique est activée.

3.4 OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux)

AVERTISSEMENT!

/ / Il y a risque de
brûlures par la chaleur
résiduelle. Les voyants
indiquent le niveau de
chaleur résiduelle.

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

4.1 Activation et désactivation

Appuyez sur pendant 1 seconde pour
activer ou désactiver la table de cuisson.

4.2 Arrêt automatique

Cette fonction arrête la table de
cuisson automatiquement si :

• toutes les zones de cuisson sont
désactivées,

• vous ne réglez pas le niveau de
cuisson après avoir allumé la table de
cuisson,

• vous avez renversé quelque chose ou
placé un objet sur le bandeau de
commande pendant plus de
10 secondes (une casserole, un
torchon, etc.). Un signal sonore
retentit et la table de cuisson s'éteint.
Retirez l'objet du bandeau de
commande ou nettoyez celui-ci.

• vous ne désactivez pas la zone de
cuisson ou ne modifiez pas le niveau
de cuisson. Au bout de quelques

instants, s'allume et la table de
cuisson s'éteint.

La relation entre le niveau de cuisson
et la durée après laquelle la table de
cuisson s'éteint :

Niveau de cuisson La table de cuisson

s'éteint au bout de

, 1 - 3

4 - 7 5 heures

8 - 9 4 heures

10 - 14 1,5 heure

6 heures

4.3 Niveau de cuisson

Pour régler ou modifier le niveau de
cuisson :

Appuyez sur le niveau de cuisson
souhaité sur le bandeau de sélection, ou
déplacez votre doigt sur le bandeau de
sélection jusqu'à atteindre le niveau de
cuisson souhaité.

4.4 Activation et désactivation des circuits extérieurs

Vous pouvez ajuster la surface de cuisson
à la dimension de votre ustensile de
cuisine.

Utilisez la touche sensitive :

Pour activer le circuit extérieur :

appuyez sur la touche sensitive. Le
voyant s'allume.

Pour activer plusieurs circuits
extérieurs : appuyez à nouveau sur la

même touche sensitive. Le voyant suivant
s'allume.

Pour désactiver le circuit extérieur :

appuyez sur la touche sensitive jusqu'à
ce que le voyant s'éteigne.

Lorsque vous activez la zone
mais que vous n'activez pas
le circuit extérieur, la lumière
provenant de la zone peut
recouvrir le circuit extérieur.
Cela n'indique pas que le
circuit extérieur est activé.
Pour savoir si le circuit est
activé, regardez le voyant.

4.5 Démarrage automatique de la cuisson

Activez cette fonction pour obtenir le
niveau de cuisson souhaité plus
rapidement. Lorsqu'elle est activée, la
zone commence par chauffer au niveau
de cuisson le plus élevé, puis revient au
niveau de cuisson souhaité.

Pour activer la fonction, la
zone de cuisson doit être
froide.

Pour activer la fonction pour une zone
de cuisson : appuyez sur (

s'allume). Réglez immédiatement le

FRANÇAIS

niveau de cuisson souhaité. Au bout de
3 secondes s'allume.
Pour désactiver la fonction : modifiez le

niveau de cuisson.

4.6 Minuteur

Minuteur dégressif

Vous pouvez utiliser cette fonction pour
régler la durée de fonctionnement de la
zone de cuisson, uniquement pour une
session.

Sélectionnez d'abord le niveau de
cuisson de la zone de cuisson, puis
réglez la fonction.

Pour sélectionner la zone de cuisson :

appuyez sur à plusieurs reprises
jusqu'à ce que l'indicateur de la zone de
cuisson correspondante s'affiche.

Pour activer la fonction : appuyez sur la
touche

durée (de 00 à 99 minutes). Lorsque le
voyant de la zone de cuisson commence
à clignoter lentement, le décompte
commence.

Pour voir le temps restant :

sélectionnez la zone de cuisson à l'aide
de . Le voyant de la zone de cuisson

clignote rapidement. L'affichage indique
la durée restante.

Pour modifier la durée : sélectionnez la
zone de cuisson à l'aide de . Appuyez
sur

Pour désactiver la fonction :

sélectionnez la zone de cuisson avec
et appuyez sur . Le temps restant est

décompté jusqu'à 00. Le voyant de la
zone de cuisson s'éteint.

Pour arrêter le signal sonore : appuyez
sur .

du minuteur pour régler la

ou .

Lorsque la durée est
écoulée, un signal sonore
retentit et 00 clignote. La
zone de cuisson se
désactive.

27

28

www.aeg.com

CountUp Timer (Minuteur progressif)

Cette fonction permet de vérifier la
durée de fonctionnement de la zone de
cuisson sélectionnée.

Pour sélectionner la zone de cuisson :

appuyez sur à plusieurs reprises
jusqu'à ce que l'indicateur de la zone de
cuisson correspondante s'affiche.

Pour activer la fonction : appuyez sur la
touche

Lorsque le voyant de la zone de cuisson
clignote lentement, le minuteur démarre.

L'affichage indique, en alternance, et
le nombre de minutes écoulées.

Pour contrôler la durée de
fonctionnement de la zone de cuisson
sélectionnée : sélectionnez la zone de

cuisson à l'aide de . Le voyant de la
zone de cuisson clignote rapidement.
L'affichage indique la durée de
fonctionnement de la zone.

Pour désactiver la fonction :

sélectionnez la zone de cuisson en
appuyant sur

s'éteint.

Minuteur

Vous pouvez utiliser cette fonction
comme Minuteur lorsque la table de
cuisson est allumée mais que les zones
de cuisson ne sont pas activées.
L'affichage du niveau de cuisson indique

Pour activer la fonction : appuyez sur

minuteur pour régler la durée. Lorsque la
durée s'est écoulée, un signal sonore
retentit et 00 clignote.

Pour arrêter le signal sonore : appuyez
sur

du minuteur. s'allume.

et appuyez sur ou

. Le voyant de la zone de cuisson

.

. Appuyez sur la touche ou du

.

Cette fonction est sans effet
sur le fonctionnement des
zones de cuisson.

4.7 STOP+GO

Cette fonction sélectionne le niveau de
cuisson le plus bas pour toutes les zones
de cuisson activées.

Lorsque la fonction est en cours, vous ne
pouvez pas modifier le niveau de
cuisson.

La fonction ne désactive pas les
fonctions du minuteur.

Pour activer la fonction : appuyez sur

. s'allume.

Pour désactiver la fonction : appuyez

. Le niveau de cuisson précédent

sur
s'allume.

4.8 Verrouillage

Vous pouvez verrouiller le bandeau de
commande pendant que les zones de
cuisson fonctionnent. Vous éviterez ainsi
une modification accidentelle du réglage
du niveau de cuisson.

Réglez d'abord le niveau de cuisson.
Pour activer la fonction : appuyez sur

. s'affiche pendant 4 secondes.Le

minuteur reste activé.
Pour désactiver la fonction : appuyez
sur . Le niveau de cuisson précédent

s'allume.

Lorsque vous éteignez la
table de cuisson, cette
fonction est également
désactivée.

4.9 Dispositif de sécurité enfants

Cette fonction permet d'éviter une
utilisation involontaire de la table de
cuisson.

Pour activer la fonction : allumez la
table de cuisson en appuyant sur . Ne

sélectionnez pas de réglage de niveau
de cuisson. Appuyez sur pendant
4 secondes.
table de cuisson en appuyant sur .
Pour désactiver la fonction : allumez la
table de cuisson en appuyant sur

sélectionnez pas de réglage de niveau
de cuisson. Appuyez sur pendant

s'allume. Éteignez la

. Ne

FRANÇAIS 29

4 secondes. s'allume. Éteignez la
table de cuisson en appuyant sur .

Pour désactiver la fonction le temps
d'une cuisson : allumez la table de

cuisson en appuyant sur
Appuyez sur pendant 4 secondes.

Réglez le niveau de cuisson dans les
10 secondes qui suivent. Vous pouvez

utiliser la table de cuisson. Lorsque vous
éteignez la table de cuisson avec , la

fonction est de nouveau activée.

4.10 OffSound Control (Activation et désactivation des signaux sonores)

Éteignez la table de cuisson. Appuyez
sur pendant 3 secondes. L'affichage

5. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

5.1 Ustensiles de cuisson

Le fond de l'ustensile de
cuisson doit être aussi plat
et épais que possible.

Les récipients de cuisson
avec un fond en émail, en
aluminium ou en cuivre
peuvent laisser des traces
sur la surface
vitrocéramique.

. s'allume.

s'allume, puis s'éteint. Appuyez sur
pendant 3 secondes ; ou s'allume.
Appuyez sur la touche du minuteur

pour choisir l'une des options suivantes :

• - les signaux sonores sont
désactivés

• - les signaux sonores sont activés

Pour confirmer le réglage, attendez que
la table de cuisson s'éteigne
automatiquement.

Lorsque cette fonction est réglée sur
l'appareil émet des signaux sonores
uniquement lorsque :

• vous appuyez sur

• Minuteur se termine

• Minuteur dégressif se termine

• vous posez un objet sur le bandeau
de commande.

5.2 Öko Timer (Minuteur éco)

Pour réaliser des économies d'énergie, la
zone de cuisson se désactive
automatiquement avant le signal du
minuteur. La différence de temps de
fonctionnement dépend du niveau et de
la durée de cuisson.

5.3 Exemples de cuisson

Les valeurs figurant dans le
tableau suivant sont fournies
à titre indicatif.

,

Niveau de
cuisson

- 1

1 - 3 Sauce hollandaise, faire fon-

1 - 3 Solidifier : omelettes, œufs co-

Utilisation : Durée

Conservez les aliments cuits au
chaud.

dre : beurre, chocolat, gélati­ne.

cotte.

Conseils

(min)

au be­soin

5 - 25 Mélangez de temps en temps.

10 - 40 Couvrez pendant la cuisson.

Placez un couvercle sur le réci­pient.

30

www.aeg.com

Niveau de
cuisson

3 - 5 Faire mijoter des plats à base

5 - 7 Cuire à la vapeur des légumes,

7 - 9 Cuire des pommes de terre à

7 - 9 Cuire de grandes quantités

9 - 12 Faire revenir : escalopes, cor-

12 - 13 Cuisson à température élevée

14 Faire bouillir de l'eau, cuire des pâtes, griller de la viande (goulasch, bœuf

Utilisation : Durée

de riz et de laitage, réchauffer
des plats cuisinés.

du poisson et de la viande.

la vapeur.

d'aliments, des ragoûts et des
soupes.

dons bleus de veau, côtelettes,
rissolettes, saucisses, foie,
roux, œufs, crêpes, beignets.

des pommes de terre rissolées,
filets, steaks.

braisé), cuire des frites.

6. ENTRETIEN ET NETTOYAGE

Conseils

(min)

25 - 50 Ajoutez au moins deux fois

plus d'eau que de riz. Remuez
les plats à base de lait durant
la cuisson.

20 - 45 Ajoutez quelques cuillerées de

liquide.

20 - 60 Utilisez max. ¼ l d'eau pour

750 g de pommes de terre.

60 - 150 Ajoutez jusqu’à 3 litres de li-

quide, plus les ingrédients.

au be­soin

5 - 15 Retournez à la moitié du

Retournez à la moitié du
temps.

temps.

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

6.1 Informations générales

• Nettoyez la table de cuisson après
chaque utilisation.

• Utilisez toujours un plat de cuisson
dont le fond est propre.

• Les rayures ou les taches sombres sur
la surface n'ont aucune incidence sur
le fonctionnement de la table de
cuisson.

• Utilisez un nettoyant spécialement
adapté à la surface de la table de
cuisson.

• Utilisez un racloir spécial pour la vitre.

6.2 Nettoyage de la table

• Enlevez immédiatement : plastique
fondu, films plastiques et aliments

contenant du sucre. Sinon, la saleté
pourrait endommager la table de
cuisson. Tenez le racloir spécial
incliné sur la surface vitrée et faites
glisser la lame du racloir pour enlever
les salissures.

• Enlevez lorsque la table a
suffisamment refroidi :traces de
calcaire, traces d'eau, taches de
graisses, décoloration métallique
brillante. Nettoyez la table de cuisson
à l'aide d'un chiffon humide et d'un
détergent non-abrasif. Après le
nettoyage, séchez l'appareil à l'aide
d'un chiffon doux.

FRANÇAIS 31

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

7.1 En cas d'anomalie de fonctionnement

Problème Cause probable Solution

Vous ne pouvez pas allumer
la table de cuisson ni la faire
fonctionner.

Le fusible a disjoncté. Vérifiez que le fusible est

Allumez de nouveau la table

Vous avez appuyé sur plu-

La fonction STOP+GO est

Il y a de l'eau ou des taches

Un signal sonore retentit et
la table de cuisson s'éteint.
Un signal sonore retentit
lorsque la table de cuisson
est éteinte.

La table de cuisson est dés­activée.

Le voyant de chaleur rési­duelle ne s'allume pas.

La table de cuisson n'est pas
connectée à une source
d'alimentation électrique ou
le branchement est incor­rect.

sieurs touches sensitives en
même temps.

activée.

de graisse sur le bandeau de
commande.

Vous avez posé quelque
chose sur une ou plusieurs
touches sensitives.

Vous avez posé quelque
chose sur la touche sensitive

.

La zone de cuisson n'est pas
chaude parce qu'elle n'a
fonctionné que peu de
temps.

Vérifiez que la table de cuis­son est correctement bran­chée à une source d'alimen­tation électrique. Consultez
le schéma de raccordement.

bien la cause de l'anomalie.
Si les fusibles disjonctent de
manière répétée, faites ap­pel à un électricien qualifié.

de cuisson et réglez le ni­veau de cuisson en moins de
10 secondes.

N'appuyez que sur une seule
touche sensitive à la fois.

Reportez-vous au chapitre
« Utilisation quotidienne ».

Nettoyez le bandeau de
commande.

Retirez l'objet des touches
sensitives.

Retirez l'objet de la touche
sensitive.

Si la zone de cuisson a eu as­sez de temps pour chauffer,
faites appel à votre service
après-vente agréé.

www.aeg.com32

Problème Cause probable Solution

La fonction de démarrage
automatique de la cuisson
ne fonctionne pas.

Le niveau de cuisson le plus

Impossible d'activer le circuit
extérieur.

Il y a une zone sombre

sur la zone multiple.

Les touches sensitives sont
chaudes.

Aucun signal sonore ne se
fait entendre lorsque vous
appuyez sur les touches sen­sitives du bandeau.

s'allume.

s'allume.

et un chiffre s'affichent.

La zone est chaude. Laissez la zone de cuisson

élevé est réglé.

Activez d'abord le circuit in-

Il est normal qu'il y ait une
zone sombre sur la zone
multiple.

Le récipient est trop grand
ou vous l'avez placé trop
près des commandes.

Les signaux sonores sont
désactivés.

La fonction Arrêt automati­que est activée.

Le dispositif de sécurité en­fants ou de verrouillage est
activé.

Une erreur s'est produite
dans la table de cuisson.

refroidir.

Le niveau de cuisson le plus
élevé est identique à la fonc­tion.

térieur.

Placez les récipients de
grande taille sur les zones
de cuisson arrière, si pos­sible.

Activez les signaux sonores.
Reportez-vous au chapitre
« Utilisation quotidienne ».

Éteignez la table de cuisson
puis allumez-la de nouveau.

Reportez-vous au chapitre
« Utilisation quotidienne ».

Débranchez la table de cuis­son de l'alimentation électri­que pendant quelques mi­nutes. Déconnectez le fu­sible de l'installation domes­tique. Rebranchez l'appareil.

Si s'affiche à nouveau,
faites appel au service après­vente agréé.

7.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au
problème, veuillez contacter votre
revendeur ou un service après-vente
agréé. Veuillez lui fournir les informations
se trouvant sur la plaque signalétique.
Donnez également la combinaison à
3 lettres et chiffres pour la

vitrocéramique (située dans un des coins
de la surface en verre) et le message
d'erreur qui s'affiche. Assurez-vous
d'utiliser correctement l'appareil. En cas
d'erreur de manipulation de la part de
l'utilisateur, le déplacement du
technicien du service après-vente ou du
vendeur pourra être facturé, même en
cours de garantie. Les instructions
relatives au service après-vente et aux

conditions de garantie figurent dans le

min.
50mm

min.
500mm

R 5mm

min.
55mm

490+1mm

750+1mm

livret de garantie.

8. INSTALLATION

FRANÇAIS 33

AVERTISSEMENT!

Reportez-vous aux chapitres
concernant la sécurité.

8.1 Avant l'installation

Avant d'installer la table de cuisson,
notez les informations de la plaque
signalétique ci-dessous. La plaque
signalétique se trouve au bas de la table
de cuisson.

Numéro de série ....................

8.2 Tables de cuisson intégrées

Les tables de cuisson encastrables ne
peuvent être mises en fonctionnement

8.4 Montage

qu'après avoir été installées dans des
meubles et sur des plans de travail
homologués et adaptés.

8.3 Câble d'alimentation

• La table de cuisson est fournie avec
un câble d'alimentation.

• Pour remplacer le câble
d'alimentation endommagé, utilisez le
type de câble d'alimentation suivant
(ou supérieur) : H05BB-F T min 90°C.
Contactez votre service après-vente.

min.
28 mm

min.
12 mm

min.
20 mm

www.aeg.com34

8.5 Enceinte de protection

Si vous utilisez une enceinte de
protection (accessoire supplémentaire),
le fond de protection installé
directement sous la table de cuisson
n'est plus nécessaire. L'enceinte de
protection n'est pas disponible dans tous
les pays. Veuillez contacter votre
revendeur local.

Vous ne pouvez pas utiliser
l'enceinte de protection si
vous installez la table de
cuisson au-dessus d'un four.

9. CARACTÉRISTIQUES TECHNIQUES

9.1 Plaque de calibrage

Modèle HK854080XB PNC 949 595 420 00
Type 58 HBD 68 AO 220 - 240 V 50 - 60 Hz
Fabriqué en Allemagne

Numéro de série .......... 7,8 kW

AEG

9.2 Caractéristiques des zones de cuisson

Zone de cuisson

Avant gauche 700 / 1700 120 / 180

Puissance nominale (niveau de

cuisson max.) [W]

Diamètre de la zone de cuisson

[mm]

FRANÇAIS 35

Zone de cuisson

Arrière gauche 1200 145

Arrière centrale 1050 / 1950 / 2700 145 / 210 / 270

Arrière droite 1400 / 2200 170 / 265

Puissance nominale (niveau de

cuisson max.) [W]

Pour des résultats de cuisson optimaux,
utilisez des récipients qui ne dépassent
pas le diamètre de la zone de cuisson.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations de produit selon la norme EU 66/2014

Identification du modèle HK854080XB

Type de table de cuisson Table de cuisson

Nombre de zones de cuis­son

Technologie de chauffage Chauffage par ray-

Diamètre des zones de
cuisson circulaires (Ø)

Longueur (L) et largeur (l)
de la zone de cuisson non
circulaire

Consommation d'énergie
selon la zone de cuisson
(EC electric cooking)

Consommation d'énergie
de la table de cuisson (EC
electric hob)

4

Avant gauche
Arrière gauche
Arrière centrale

Arrière droite L 26,5 cm

Avant gauche
Arrière gauche
Arrière centrale
Arrière droite

184,5 Wh / kg

Diamètre de la zone de cuisson

[mm]

intégrée

onnement

18,0 cm
14,5 cm
27,0 cm

l 17,0 cm

184,2 Wh / kg
196,8 Wh / kg
180,2 Wh / kg
176,8 Wh / kg

EN 60350-2 - Appareils de cuisson
domestiques électriques - Partie 2 :
Tables de cuisson - Méthodes de mesure
des performances

10.2 Économie d'énergie

Vous pouvez économiser de l'énergie au
quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne
faites chauffer que la quantité dont
vous avez réellement besoin.

• Si possible, couvrez toujours les
récipients de cuisson avec un
couvercle pendant la cuisson.

• Activez toujours la zone de cuisson
après avoir posé le récipient dessus.

36

www.aeg.com

• Le fond du récipient doit avoir le
même diamètre que la zone de
cuisson.

• Placez les plus petits récipients sur les
plus petites zones de cuisson.

• Posez directement le récipient au
centre de la zone de cuisson.

11. GARANTIE

Votre appareil est couvert par une
garantie limitée d’un an. Pendant un an à
partir de la date d’achat initiale,
Electrolux réparera ou remplacera toute
pièce de cet appareil présentant un
défaut de matériaux ou de fabrication, si
cet appareil est installé, utilisé et
entretenu selon le mode d’emploi fourni.
De plus, la table de cuisson en
vitrocéramique ou l’élément de surface
radiant de l’appareil (à l’exception des
cuisinières encastrées et des cuisinières
autonomes) sont couverts par une
garantie limitée de deux à cinq ans. De
la deuxième à la cinquième année à
partir de la date d’achat initiale,
Electrolux fournira une table de cuisson
en vitrocéramique ou un élément de
surface radiant de remplacement pour
l’appareil présentant un défaut de
matériaux ou de fabrication, si cet
appareil est installé, utilisé et entretenu
selon le mode d’emploi fourni.

Exclusions

Cette garantie ne couvre pas ce qui suit :

1. Les produits dont les numéros de

série d’origine ont été enlevés,
modifiés ou n’étant pas facilement
identifiables.

2. Les produits qui sont passés du

propriétaire d’origine à une tierce
personne ou qui se trouvent à
l’extérieur des États-Unis ou du
Canada.

3. La rouille présente sur l'intérieur ou

l'extérieur de l'appareil.

4. Les produits vendus « tels quels » ne

sont pas couverts par cette garantie.

5. Les produits utilisés dans un

environnement commercial.

6. Les appels de service non reliés à un

mauvais fonctionnement ou à un
défaut de fabrication ou de
matériaux, ou pour des appareils

• Vous pouvez utiliser la chaleur
résiduelle pour conserver les aliments
au chaud ou pour faire fondre.

servant à un usage domestique non
conventionnel ou utilisés autrement
en non-conformité avec le mode
d’emploi fourni.

7. Les appels de service visant à

rectifier l'installation de votre
appareil ou à vous montrer comment
utiliser votre appareil.

8. Les frais encourus afin de rendre

l’appareil accessible pour une
réparation, ce qui comprend la
dépose de garnitures, d’armoires,
d’étagères ou autre qui ne faisaient
pas partie de l’appareil lorsqu’il a été
expédié de l’usine.

9. Les appels de service visant à réparer

ou remplacer des ampoules, des
filtres à air, des filtres à eau ou autres
pièces consomptibles ou des
boutons, des poignées ou autres
pièces cosmétiques.

10. Les frais de main-d'œuvre ou de

service à domicile durant les
périodes de garantie limitée
supplémentaires au-delà de la
première année à compter de la date
d'achat initiale.

11. Les frais d'enlèvement et de livraison;

votre appareil est conçu pour être
réparé à domicile.

12. Les frais supplémentaires

comprenant, sans toutefois s’y
limiter, les appels de service hors des
heures normales de bureau, en fin de
semaine ou un jour férié, les droits
de péage et les frais de convoyage
ou de déplacement pour les appels
de service dans des régions
éloignées, notamment l’État de
l’Alaska.

13. Les dommages causés au fini de

l’appareil ou à la maison pendant le
transport ou l’installation, y compris,
sans s’y limiter, aux planchers, aux
armoires, aux murs ou autre.

FRANÇAIS 37

14. Les dommages causés par : des

réparations effectuées par des
techniciens non autorisés; l’utilisation
de pièces autres que les pièces
Electrolux d’origine ou de pièces
obtenues auprès de personnes
autres que les entreprises de service
autorisées; ou des causes externes,
telles qu'un usage abusif ou non
conforme, une alimentation
électrique inadéquate, des accidents,
des incendies ou des cas de force
majeure.

Exonération des garanties implicites;
limitations des recours

L’unique recours du client en vertu de
cette garantie limitée est la réparation ou
le remplacement du produit, tel que
prévu aux présentes. Les réclamations
fondées sur des garanties implicites, y
compris les garanties implicites de
qualité marchande ou d’adaptation à un
usage particulier, sont limitées à un an
ou à la période la plus courte permise
par la loi, qui ne doit pas être inférieure à
un an. Electrolux ne pourra être tenue
responsable des dommages accessoires
ou indirects tels que des dommages
matériels et des dépenses imprévues
résultant d’une violation de cette
garantie limitée écrite ou de toute autre
garantie implicite. Certains états et
certaines provinces ne permettent pas
les exclusions ou les limitations sur les
dommages accessoires ou indirects ni les
limitations sur la durée des garanties
implicites. Dans ce cas, ces exclusions ou

limitations pourraient ne pas s’appliquer
à votre cas. Cette garantie écrite vous
donne des droits juridiques précis. Selon
l’état ou la province, vous pourriez
disposer d’autres droits.

Si vous devez faire appel au service

Conservez votre reçu, votre bon de
livraison ou toute autre preuve
appropriée de paiement permettant
d’établir la période de la garantie au cas
où vous auriez besoin de faire appel au
service de réparation. Si une réparation
est effectuée, il est dans votre intérêt
d’obtenir et de conserver tous les reçus.
Le service auquel vous avez droit en
vertu de cette garantie doit être obtenu
en communiquant avec Electrolux aux
adresses ou aux numéros de téléphone
ci-dessous. Cette garantie n’est valide
qu’aux États-Unis, à Porto Rico et au
Canada. Aux États-Unis et à Porto-Rico,
votre appareil est garanti par Electrolux
Major Appliances North America, une
division d’Electrolux Home Products, Inc.
Au Canada, votre appareil est garanti par
Electrolux Canada Corp. Electrolux
n’autorise personne à modifier les
obligations au titre de cette garantie ni à
y apporter des ajouts. Les obligations
relatives à la réparation et aux pièces en
vertu de cette garantie doivent être
remplies par Electrolux ou par une
entreprise de réparation autorisée. Les
caractéristiques et les spécifications des
produits décrites ou illustrées peuvent
être modifiées sans préavis.

États-Unis
1-877-435-3287

Electrolux Major Appliances
North America
10200 David Taylor Drive
Charlotte, NC 28262

Canada
1-800-265-8352

Electrolux Canada Corp.
5855 Terry Fox Way
Mississauga, Ontario, Canada L5V 3E4

12. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT

Recyclez les matériaux portant le
symbole . Déposez les emballages

dans les conteneurs prévus à cet effet.
Contribuez à la protection de

l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils

portant le symbole avec les ordures

38

www.aeg.com

ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.

*

FRANÇAIS 39

www.aeg.com/shop

867327651-A-522015
