Page 1

USER MANUAL

HK65407RFB

RU Инструкция по эксплуатации 2

Варочная панель

UK Інструкція 21

Варильна поверхня

Page 2

www.aeg.com2

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ...................................................3

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ..................................................................... 5

3. ОПИСАНИЕ ИЗДЕЛИЯ....................................................................................... 8

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.................................................................10

5. ПОЛЕЗНЫЕ СОВЕТЫ.......................................................................................13

6. УХОД И ОЧИСТКА............................................................................................ 14

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.............................................. 15

8. УСТАНОВКА...................................................................................................... 17

9. ТЕХНИЧЕСКИЕ ДАННЫЕ.................................................................................19

10. ЭНЕРГОЭФФЕКТИВНОСТЬ...........................................................................19

ДЛЯ ИДЕАЛЬНЫХ РЕЗУЛЬТАТОВ

Благодарим вас за выбор данного изделия AEG. Оно будет безупречно служить вам долгие годы – ведь мы создали его, призвав на помощь инновационные технологии, которые помогают облегчить жизнь и реализуют функции, которых не найдешь в обычных приборах. Потратьте несколько минут на чтение, чтобы получить от своей покупки максимум пользы.

На нашем веб-сайте вы сможете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании:

www.aeg.com/webselfservice

Зарегистрировать свое изделие для улучшения обслуживания:

www.registeraeg.com

Приобрести дополнительные принадлежности, расходные материалы и фирменные запасные части для своего прибора:

www.aeg.com/shop

ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Мы рекомендуем использовать оригинальные запчасти. При обращении в сервис-центр следует иметь под рукой следующую информацию: модель, код изделия (PNC), серийный номер. Данная информация находится на табличке с техническими данными.

Внимание / Важные сведения по технике безопасности. Общая информация и рекомендации Информация по охране окружающей среды

Право на изменения сохраняется.

Page 3

РУССКИЙ 3

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственности за какие-либо травмы или ущерб, возникший вследствие неправильной установки или эксплуатации. Всегда храните данное руководство под рукой в надежном месте для последующего использования.

1.1 Безопасность детей и лиц с ограниченными возможностями

• Данный прибор может эксплуатироваться детьми

старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать электроприбор и дающих им представление об опасности, сопряженной с его эксплуатацией.

• Не позволяйте детям играть с прибором.

• Храните все упаковочные материалы вне

досягаемости детей и утилизируйте материалы надлежащим образом.

• Не подпускайте детей и домашних животных к

прибору, когда он работает или остывает. Доступные для контакта части прибора сохраняют высокую температуру.

• Если прибор оснащен устройством защиты от

детей, его следует включить.

• Очистка и доступное пользователю техническое

обслуживание прибора не должно производиться детьми без присмотра.

Page 4

www.aeg.com4

• Детям младше 3 лет категорически запрещается

находиться рядом с прибором во время его

работы.

1.2 Общие правила техники безопасности

• ВНИМАНИЕ: Прибор и его доступные для контакта

части сильно нагреваются во время эксплуатации.

Будьте осторожны и не прикасайтесь к

нагревательным элементам. Детям младше 8 лет

запрещается находиться рядом с прибором, если

только за ними не обеспечивается постоянный

надзор взрослых.

• Не эксплуатируйте данный прибор с помощью

внешнего таймера или отдельной системы

дистанционного управления.

• ВНИМАНИЕ: Оставление на варочной поверхности

продуктов, готовящихся на жире или масле, может

представлять опасность и привести к пожару.

• НИ В КОЕМ СЛУЧАЕ не пытайтесь залить пламя

водой; вместо этого выключите прибор и накройте

пламя, например, крышкой или противопожарным

одеялом.

• ВНИМАНИЕ: ход приготовления требует надзора.

При малом времени приготовления надзор должен

быть постоянным.

• ВНИМАНИЕ: Опасность возгорания: не

используйте варочные поверхности для хранения

каких-либо предметов.

• Не следует класть на варочную поверхность

металлические предметы, такие как ножи, вилки,

ложки и крышки, так как они могут нагреться.

• Не используйте пароочистители для очистки

прибора.

• При обнаружении трещин на стеклокерамической

поверхности или при ее растрескивании отключите

прибор во избежание поражения электрическим

током.

Page 5

• В случае повреждения шнура питания во

избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или специалистом с равнозначной квалификацией.

• ВНИМАНИЕ: Используйте только защиту варочной

поверхности, которая была разработана производителем прибора для приготовления пищи, обозначена производителем прибора в инструкциях в качестве пригодной для использования с данным прибором, либо встроена в прибор. Использование ненадлежащей защиты может стать причиной несчастного случая.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

РУССКИЙ 5

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна осуществляться только квалифицированным персоналом.

• Удалите всю упаковку.

• Не устанавливайте и не подключайте прибор, имеющий повреждения.

• Следуйте приложенным к прибору инструкциям по его установке.

• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.

• Никогда не забывайте о мерах предосторожности при его перемещении: прибор имеет большой вес. Всегда используйте защитные перчатки и закрытую обувь.

• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и влаги.

• Не устанавливайте прибор возле дверей или под окнами. Это позволит избежать падения с

прибора кухонной посуды при открывании двери или окна.

• В случае установки прибора над выдвижными ящиками убедитесь, что между днищем прибора и верхним ящиком имеется достаточное для вентиляции пространство.

• Дно прибора сильно нагревается. Обязательно разместите под прибором пожаробезопасную разделительную прокладку для предотвращения доступа к прибору снизу.

2.2 Подключение к

электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все подключения к электросети должны производиться квалифицированным электриком.

• Прибор должен быть заземлен.

• Перед выполнением каких-либо операций по чистке прибора или по уходу за ним его следует отключить от сети электропитания.

• Убедитесь, что указанные на табличке с техническими данными

Page 6

www.aeg.com6

параметры электропитания соответствуют параметрам электросети. В противном случае обратитесь к электрику.

• Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка (если это применимо к данному прибору), которая неплотно держится в розетке, может привести к перегреву контактов.

• Используйте соответствующий электросетевой кабель.

• Не допускайте спутывания электропроводов.

• Позаботьтесь об установке защиты от поражения электрическим током.

• Сетевой шнур не должен быть туго натянут.

• При подключении прибора к розеткам, расположенным на близком от него расстоянии, убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.

• Не используйте тройники и удлинители.

• Следите за тем, чтобы не повредить вилку (если это применимо к данному прибору) и сетевой кабель. Для замены сетевого кабеля обратитесь в авторизованный сервисный центр или к электрику.

• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.

• Вставляйте вилку сетевого кабеля в розетку только по окончании установки прибора. Убедитесь, что после установки прибора к вилке электропитания имеется свободный доступ.

• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.

• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.

• Следует использовать подходящие размыкающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.

• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.

2.3 Эксплуатация

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Перед первым использованием удалите всю упаковку, наклейки и защитную пленку (если она имеется).

• Используйте данный прибор в бытовых помещениях.

• Не вносите изменения в параметры данного прибора.

• Удостоверьтесь, что вентиляционные отверстия не закрыты.

• Во время работы прибора не оставляйте его без присмотра.

• После каждого использования выключайте конфорки.

• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.

• При использовании прибора не касайтесь его мокрыми руками; не касайтесь прибора, если на него попала вода.

• Не используйте прибор в качестве столешницы или подставки для каких-либо предметов.

• В случае образования на приборе трещин немедленно отключите его от сети электропитания. Это позволит предотвратить поражение электрическим током.

Page 7

РУССКИЙ 7

• Помещение продуктов в горячее масло может привести к его разбрызгиванию.

ВНИМАНИЕ!

Существует опасность возгорания или взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допускайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.

• Образуемые сильно нагретым маслом пары могут привести к самопроизвольному возгоранию.

• Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.

• Не помещайте на прибор, рядом с ним или внутрь него легковоспламеняющиеся вещества или изделия, пропитанные легковоспламеняющимися веществами.

ВНИМАНИЕ!

Существует риск повреждения прибора.

• Не ставьте на панель управления горячую кухонную посуду.

• Не кладите на стеклокерамическую поверхность варочной панели горячие крышки сковород.

• Не позволяйте жидкости полностью выкипать из посуды.

• Не допускайте падения на поверхность прибора каких-либо предметов или кухонной посуды. Это может привести к ее повреждению.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

• Не кладите на прибор алюминиевую фольгу.

• Стеклянную/стеклокерамическую поверхность можно поцарапать, передвигая по нему чугунную или алюминиевую посуду, а также

посуду с поврежденным дном. При перемещении подобных предметов обязательно поднимайте их с варочной панели.

• Данный прибор предназначен только для приготовления пищи. Его не следует использовать в других целях, например, для обогрева помещений.

2.4 Уход и очистка

• Во избежание повреждения покрытия прибора производите его регулярную очистку.

• Перед каждой очисткой выключайте прибор и давайте ему остыть.

• Отключайте прибор от электросети перед его профилактическим обслуживанием.

• Не используйте для очистки прибора подаваемую под давлением воду или пар.

• Протирайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, абразивные губки, растворители или металлические предметы.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о том, как надлежит утилизировать данный прибор, обратитесь в местные муниципальные органы власти.

• Отключите прибор от сети электропитания.

• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

2.6 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр.

• Применяйте только оригинальные запасные части.

Page 8

170 mm

265 mm

170 mm

265 mm

120/175/210

145 mm

1 1

81 2 3 4 5

10 912

www.aeg.com8

3. ОПИСАНИЕ ИЗДЕЛИЯ

3.1 Функциональные элементы варочной панели

3.2 Функциональные элементы панели управления

Конфорка

Панель управления

Управление прибором осуществляется с помощью сенсорных полей. Работа функций подтверждается выводом информации на дисплей, а также визуальной и звуковой индикацией.

Сен‐

Описание Комментарий сор‐ ное поле

«ВКЛ/ВЫКЛ» Включение и выключение варочной пане‐

ли.

Блокировка / Функция

«Защита от детей»

Блокировка/разблокировка панели упра‐ вления.

STOP+GO Включение и выключение функции.

- Индикация мощности на‐

- Включение и выключение внешнего кон‐

грева

тура.

Отображение значения мощности нагре‐ ва.

Page 9

РУССКИЙ 9

Сен‐ сор‐ ное поле

- Индикаторы конфорок

- Дисплей таймера Отображение времени в минутах.

- Линейка управления Установка мощности нагрева.

Описание Комментарий

Отображение конфорки, для которой ус‐

для таймера

- Включение и выключение внешнего кон‐

- Выбор конфорки

- Увеличение или уменьшение времени.

Автоматический нагрев Включение и выключение функции.

тановлен таймер.

тура.

3.3 Индикаторы ступеней нагрева

Дисплей Описание

Конфорка выключена.

Конфорка работает.

Выполняется функция STOP+GO.

+ число.

/ /

Выполняется функция Автоматический нагрев.

Возникла неисправность.

OptiHeat Control (трехступенчатый индикатор остаточного тепла): в процессе приготовления / поддержание тепла / остаточное теп‐ ло.

Выполняется функция Блокировка /Функция «Защита от детей».

Выполняется функция Автоматическое отключение.

Page 10

www.aeg.com10

3.4 OptiHeat Control (трехступенчатый индикатор остаточного тепла)

ВНИМАНИЕ!

/ / Существует опасность ожога из-за остаточного тепла. Индикация отображает уровень остаточного тепла.

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

4.1 Включение или выключение

Коснитесь на одну секунду , чтобы включить или выключить варочную панель.

4.2 Автоматическое отключение

Данная функция автоматически выключает варочную панель, если:

• выключены все конфорки;

• не установлена мощность после включения варочной панели;

• панель управления чем-либо залита или на ней что-либо находится дольше десяти секунд (сковорода, тряпка и т.п.). Выдается звуковой сигнал, после чего варочная панель выключается. Уберите предмет или протрите панель управления.

• конфорка не была выключена или не была изменена мощность нагрева. Через некоторое время

загорается значок , и варочная панель выключается.

Соотношение уровня мощности нагрева и времени работы, после которого варочная панель выключается:

Мощность нагре‐ваВарочная панель

отключается че‐ рез

, 1 - 3

4 - 7 5 часов

8 - 9 4 часа

10 - 14 1,5 часа

6 часов

4.3 Значение мощности нагрева

Установка или изменение уровня мощности нагрева:

Нажмите на отметку необходимого значения мощности нагрева на линейке управления или проведите пальцем вдоль линейки управления, доведя его до необходимого значения мощности нагрева.

4.4 Включение и выключение внешних контуров.

Можно подобрать поверхность нагрева под размер кухонной посуды.

Page 11

РУССКИЙ 11

Используйте сенсорное поле:

Включение внешнего контура:

коснитесь любого сенсорного поля. Загорится индикатор.

Включение дополнительных внешних контуров: снова коснитесь

того же сенсорного поля. Загорится соответствующий индикатор.

Выключение внешнего контура:

нажимайте на сенсорное поле, пока индикатор не погаснет.

Если включить конфорку, не включая внешний контур, подсветка конфорки может осветить внешний контур. Это не означает, что внешний контур включен. Чтобы узнать, включен ли контур, проверьте индикатор.

4.5 Автоматический нагрев

Включение данной функции позволяет достичь нужной мощности нагрева в более короткий срок. При ее включении конфорка сначала работает на максимальной мощности, а затем продолжает работу на требуемом уровне мощности.

Для включения функции конфорка должна быть холодной.

Для включения этой функции для выбранной конфорки: коснитесь

(высветится ). Сразу же коснитесь требуемого уровня мощности нагрева.

Через 3 секунды высветится

Чтобы выключить эту функцию:

измените уровень мощности нагрева.

4.6 Таймер

Таймер обратного отсчета

Данная функция используется для отсчета продолжительности работы конфорки за один цикл приготовления.

Сначала задайте ступень нагрева нужной конфорки, а затем выберите функцию.

Выбор конфорки: коснитесь несколько раз до тех пор, пока не загорится индикатор, соответствующий необходимой конфорке.

Для включения этой функции:

коснитесь таймера, чтобы задать время (от 00 до 99 минут). Когда индикатор конфорки начинает медленно мигать, запускается обратный отсчет времени.

Просмотр оставшегося времени:

выберите конфорку с помощью Индикатор конфорки начнет быстро мигать. На дисплее отобразится оставшееся до конца отсчета время.

Изменение текущего времени:

выберите конфорку с помощью . Коснитесь или .

Чтобы выключить эту функцию:

выберите конфорку с

. Прибор произведет обратный отсчет оставшегося времени до 00. Индикатор конфорки погаснет.

По истечении заданного времени выдается звуковой сигнал и начинает мигать «00». Конфорка отключается.

Отключение звука: коснитесь . CountUp Timer (отсчет времени с

начала приготовления).

Эту функцию можно использовать для контроля времени работы конфорки.

Для включения этой функции:

коснитесь таймера, и включится . Когда индикатор конфорки начинает медленно мигать, это будет означать, что идет отсчет времени с начала приготовления. На дисплее

чередуется отображение и отсчитанного времени (в минутах).

и коснитесь

Page 12

www.aeg.com12

Просмотр длительности работы конфорки: выберите конфорку с

помощью . Индикатор конфорки начнет быстро мигать. На дисплей будет выведено значение длительности работы данной конфорки.

Чтобы выключить эту функцию:выберите конфорку с и

коснитесь конфорки погаснет.

Таймер

Можно использовать данную функцию в качестве таймера, когда варочная панель включена, а конфорки для жарки не используются. На дисплее

отображается ступень нагрева .

Для включения этой функции:

коснитесь . Коснитесь или таймера, чтобы задать время. По истечении заданного времени выдается звуковой сигнал и начинает мигать 00.

Отключение звука: коснитесь

или . Индикатор

Данная функция не влияет на работу конфорок.

4.7 STOP+GO

Данная функция переводит все работающие конфорки на наименьшую ступень нагрева.

При работе данной функции ступень нагрева изменить нельзя.

Данная функция не отключает функции отсчета времени.

Для включения этой функции:

коснитесь

Чтобы выключить эту функцию:

коснитесь . Высветится предыдущее значение уровня мощности нагрева.

. Высветится .

4.8 Блокировка

Во время работы конфорок можно заблокировать панель управления. Это предотвращает случайное изменение мощности нагрева.

Сначала установите желаемый уровень нагрева.

Для включения этой функции:

коснитесь . На 4 секунды появится

.Таймер продолжит работу.

Чтобы выключить эту функцию:

коснитесь значение уровня мощности нагрева.

. Высветится предыдущее

При выключении варочной панели выключается и эта функция.

4.9 Функция «Защита от детей»

Эта функция предотвращает случайное использование варочной панели.

Для включения этой функции:

Включите варочную панель при помощи

уровня мощности нагрева. Коснитесь

и удерживайте четыре секунды. Высветится . Выключите варочную панель при помощи .

Чтобы выключить эту функцию:

Включите варочную панель при помощи . Не задавайте никакого

уровня мощности нагрева. Коснитесь и удерживайте четыре секунды. Высветится панель при помощи .

Отмена функции на один цикл приготовления: Включите варочную

панель при помощи . Высветится

. Коснитесь и удерживайте 4

секунды. Выберите ступень нагрева в течение 10 секунд. Варочной панелью можно пользоваться. После выключения варочной панели при

помощи данная функция включается снова.

. Не задавайте никакого

. Выключите варочную

Page 13

РУССКИЙ 13

4.10 OffSound Control (Включение и отключение звуковой сигнализации)

Выключите варочную панель. Коснитесь и удерживайте

трех секунд. Дисплей загорится и погаснет. Коснитесь и удерживайте в течение трех секунд. Высветится или . Нажмите на таймера, чтобы

произвести следующий выбор:

• – звуковая сигнализация выключена

в течение

5. ПОЛЕЗНЫЕ СОВЕТЫ

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

5.1 Кухонная посуда

Дно посуды должно быть как можно более толстым и плоским.

Посуда, изготовленная из эмалированной стали, а также посуда с алюминиевым или медным днищем может вызвать изменение цвета стеклокерамической поверхности.

• – звуковая сигнализация включена

Для подтверждения выбора подождите, пока варочная панель не выключится автоматически.

При работе функции звуки слышны, только если:

• вы коснулись

• Таймер ведет обратный отсчет

• Таймер обратного отсчета ведет обратный отсчет

• на панели управления оказался посторонний предмет.

5.2 Öko Timer (Таймер

экономичности)

С целью экономии электроэнергии нагреватель конфорки автоматически выключается до того, как прозвучит сигнал таймера обратного отсчета. Время работы конфорки при этом зависит от выбранного уровня мощности и времени приготовления.

5.3 Примеры

использования варочной панели

Приведенные в таблице данные являются ориентировочными.

Мощность нагрева

- 1

1 - 3 Голландский соус, растапли‐

1 - 3 Загущение, выпаривание:

Назначение: Время

Сохранение приготовленных блюд теплыми.

вание: сливочного масла, шоколада, желатина.

взбитый омлет, запеченные яйца.

(мин)

по го‐ товно‐ сти

5 - 25 Время от времени переме‐

10 - 40 Готовьте под крышкой.

Советы

Готовьте под крышкой.

шивайте.

Page 14

www.aeg.com14

Мощность нагрева

3 - 5 Приготовление риса и мо‐

5 - 7 Приготовление на пару ово‐

7 - 9 Приготовление картофеля на

7 - 9 Приготовление значитель‐

9 - 12 Легкое обжаривание: эскало‐

12 - 13 Сильная обжарка, карто‐

14 Кипячение воды, отваривание макаронных изделий, обжаривание

Назначение: Время

(мин)

25 - 50 Добавьте воды в количестве лочных блюд на медленном огне, разогрев готовых блюд.

20 - 45 Добавьте несколько столо‐ щей, рыбы, мяса.

20 - 60 Используйте макс. ¼ л воды пару.

60 - 150 До 3 л жидкости плюс ингре‐ ных объемов пищи, рагу и супов.

по го‐ пы, «кордон блю» из теляти‐ ны, котлеты, отбивные, соси‐ ски, печень, заправка из му‐ ки, яйца, блины, пончики.

фельные оладьи, стейки из филе говядины, стейки.

мяса (гуляш, жаркое в горшочках), обжаривание картофеля во фри‐ тюре.

товно‐

сти

5 - 15 Перевернуть по истечении

Советы

как минимум вдвое превы‐ шающим количество риса. Молочные блюда время от времени помешивайте.

вых ложек жидкости.

на 750 г картофеля.

диенты.

Перевернуть по истечении половины времени.

половины времени.

6. УХОД И ОЧИСТКА

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

6.1 Общая информация

• Варочную поверхность необходимо мыть после каждого использования.

• Следите за тем, чтобы дно посуды всегда было чистым.

• Царапины или темные пятна на поверхности не влияют на работу варочной панели.

• Используйте для очистки специальное средство для очистки поверхностей варочных поверхностей.

• Используйте специальный скребок для стекла.

6.2 Чистка варочной панели

• Удаляйте немедленно:

расплавленную пластмассу, полиэтиленовую пленку, сахар и пищевые продукты, содержащие сахар. Иначе загрязнения могут привести к повреждению варочной панели. Соблюдайте осторожность, чтобы не обжечься. Расположите специальный скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.

• После того, как прибор

полностью остынет, удаляйте:

известковые пятна, водные разводы, капли жира, блестящие белесые пятна с металлическим отливом. Варочную панель следует чистить влажной тряпкой с

Page 15

РУССКИЙ 15

неабразивным моющим средством. После чистки вытрите варочную панель насухо мягкой тряпкой.

• Удалите пятна с металлическим

поверхности: для этого протрите стеклокерамическую поверхность влажной тряпкой, смоченной водой с уксусом.

отливом, изменяющие первоначальный цвет

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

7.1 Что делать, если...

Неисправность Возможная причина Решение

Варочная поверхность не включается или не рабо‐ тает.

Сработал предохранитель. Проверьте, не является ли

Повторно включите вароч‐

Вы одновременно косну‐

Выполняется функция

На панель управления по‐

Подается звуковой сигнал, после чего варочная по‐ верхность выключается. Выключенная варочная по‐ верхность подает звуковой сигнал.

Варочная поверхность не подключена к электропита‐ нию, или подключение про‐ изведено неверно.

лись двух или более сен‐ соров.

STOP+GO.

пала вода или капли жира.

На одно или более сенсор‐ ных полей был положен посторонний предмет.

Проверьте правильность подключения варочной по‐ верхности и наличие на‐ пряжение в сети. Руковод‐ ствуйтесь при этом схемой подключения.

предохранитель причиной неисправности. Если пред‐ охранитель срабатывает снова и снова, обратитесь к квалифицированному электрику.

ную поверхность и менее чем за 10 секунд установи‐ те уровень нагрева.

Следует касаться только одного сенсора.

См. Главу «Ежедневное использование».

Протрите панель управле‐ ния.

Удалите посторонний предмет с сенсорных по‐ лей.

Page 16

www.aeg.com16

Неисправность Возможная причина Решение

Варочная панель отклю‐ чается.

На сенсорном поле ока‐ зался посторонний пред‐ мет.

Не включается индикатор остаточного тепла.

Конфорка не нагрелась, поскольку работала в тече‐ ние слишком короткого времени.

Не работает функция авто‐

Конфорка горячая. Дайте конфорке как сле‐

матического нагрева.

Установлен максимальный

уровень мощности нагре‐ ва.

Не включается внешний

Сначала включите внут‐

контур нагрева.

Затемнение на конфорке с

На конфорке с не‐ сколькими зонами нагрева заметно затемнение.

Сенсорные поля нагре‐ ваются.

несколькими зонами нагре‐ ва является нормальным явлением.

Посуда слишком большая, или Вы поставили ее сли‐ шком близко к элементам управления.

При нажатии на сенсорные поля панели управления

Звуковая сигнализация от‐

ключена. отсутствует звуковой сиг‐ нал.

Высвечивается .

Сработала функция авто‐

матического отключения.

Включена функция «Блоки‐

ровка» или функция «За‐

щита от детей».

Удалите посторонний предмет с сенсорного по‐ ля.

Если конфорка проработа‐ ла достаточно долго и дол‐ жна была нагреться, об‐ ратитесь в авторизован‐ ный сервисный центр.

дует остыть.

Максимальная степень на‐ грева такая же, как при включении выбранной функции.

ренний контур.

При использовании боль‐ шой посуды по возможно‐ сти ставьте ее на задние конфорки.

Включите звуковую сигна‐ лизацию. См. Главу «Ежедневное использование».

Выключите варочную по‐ верхность и снова включи‐ те ее.

См. Главу «Ежедневное использование».

Page 17

Неисправность Возможная причина Решение

Высвечивается символ и цифра.

Высвечивается символ E6. Отсутствует фаза 2 источ‐

Произошла ошибка в рабо‐ те варочной поверхности.

ника питания.

На некоторое время отклю‐ чите варочную поверх‐ ность от сети электропита‐ ния. Отключите предохра‐ нитель домашней электро‐ сети. Затем восстановите подключение. Если инди‐

катор загорается снова, обратитесь в авторизован‐ ный сервисный центр.

Проверьте правильность подключения варочной по‐ верхности и наличие на‐ пряжение в сети. Извлеки‐ те предохранитель, подо‐ ждите одну минуту и снова установите предохрани‐ тель.

РУССКИЙ 17

7.2 Если решение найти не удается...

Если самостоятельно справиться с проблемой не удается, обращайтесь в магазин или в авторизованный сервисный центр. Предоставьте данные, приведенные на табличке с техническими данными. Также приведите код стеклокерамики, состоящий из трех цифр (он указан в углу стеклянной панели), и

8. УСТАНОВКА

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

8.1 Перед установкой

Перед установкой варочной панели перепишите с таблички с техническими данными перечисленные ниже сведения. Табличка с техническими данными находится на днище варочной панели.

Серийный

номер ...........................

появляющееся сообщение об ошибке. Убедитесь, что варочная панель эксплуатировалась правильно. В противном случае техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Инструкции по сервисному центру и условиям гарантии приведены в гарантийном буклете.

8.2 Встраиваемые варочные панели

Эксплуатация встраиваемых варочных панелей разрешена только после их монтажа в мебель, предназначенную для встраиваемых варочных панелей и отвечающую необходимым стандартам.

8.3 Сетевой шнур

• Варочная панель поставляется с сетевым шнуром.

• При замене поврежденного сетевого шнура используйте только кабель следующего типа (или

Page 18

min. 50mm

min. 500mm

R 5mm

min. 55mm

560+1mm

490+1mm

min. 28 mm

min. 12 mm

min. 20 mm

www.aeg.com18

кабель с эквивалентными характеристиками): H05V2V2-F T

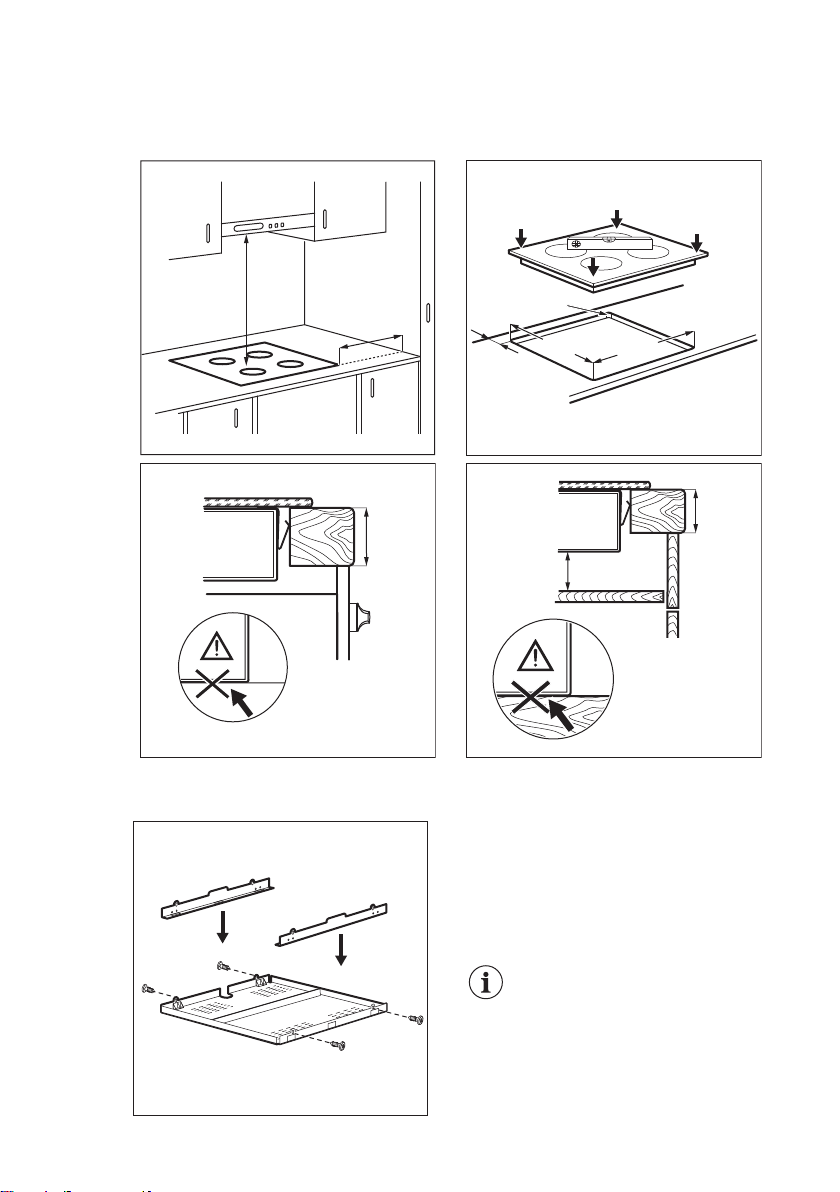

8.4 Сборка

мин. 90°C. Обратитесь в местный сервисный центр.

8.5 Защитный экран

При использовании защитного экрана (приобретается отдельно) установка защитного пола непосредственно под варочной панелью не является обязательной. В ряде стран защитный экран может отсутствовать в списке доступных дополнительных принадлежностей. Обратитесь к своему поставщику.

В случае установки прибора над духовым шкафом использование защитного экрана невозможно.

Page 19

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

9.1 Табличка с техническими данными

Модель HK65407RFB PNC (код изделия) 949 595 255 02 Тип 60 HAD 56 AO 220-240 В 50-60 Гц Сделано в Германии

Серийный № ................. 7.1 кВт

AEG

9.2 Спецификация конфорок

РУССКИЙ 19

Конфорка

Передняя левая 800 / 1600 / 2300 120 / 175 / 210

Задняя левая 1200 145

Передняя пра‐ вая

Задняя правая 1500 / 2400 170 / 265

Для достижения оптимальных результатов приготовления используйте кухонную посуду,

Номинальная мощность

(Макс. мощность нагрева) [Вт]

1200 145

10. ЭНЕРГОЭФФЕКТИВНОСТЬ

10.1 Сведения об изделии согласно EU 66/2014

Идентификатор модели HK65407RFB

Тип варочной поверхно‐ сти

Число конфорок 4

Технология нагрева Излучающий на‐

Диаметр круглых конфо‐ рок (Ø)

Длина (Д) и ширина (Ш) конфорки некруглой фор‐ мы

Встраиваемая

Передняя левая Задняя левая Передняя правая

Задняя правая Д 26,5 см

Диаметр конфорки, [мм]

размеры которой не превышает диаметра конфорки.

варочная поверх‐ ность

греватель

21 см 14,5 см 14,5 см

Ш 17 см

Page 20

www.aeg.com20

Энергопотребление ка‐ ждой конфорки (EC electric cooking)

Энергопотребление ва‐ рочной поверхности (EC electric hob)

EN 60350-2 - Бытовые электроприборы для приготовления пищи – Часть 2: Варочные панели – Методы определения эксплуатационных характеристик

10.2 Экономия электроэнергии

Используя приведенные ниже рекомендации, можно экономить электроэнергию во время приготовления.

• При нагреве воды на наливайте больше воды, чем требуется.

Передняя левая Задняя левая Передняя правая Задняя правая

187,6 Вт·ч / кг

• По возможности всегда накрывайте посуду крышкой.

• Прежде чем включить конфорку, поставьте на нее кухонную посуду.

• Диаметры дна посуды и конфорки должны быть одинаковыми.

• Посуду меньших размеров ставьте на конфорки меньших размеров.

• Всегда ставьте посуду непосредственно по центру конфорки.

• Используйте остаточное тепло для поддержания пищи в горячем состоянии или для растапливания продуктов.

11. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и

здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую

технику, помеченную символом . Доставьте изделие на местное предприятие по переработке вторичного сырья или обратитесь в свое муниципальное управление.

174,3 Вт·ч / кг 196,8 Вт·ч / кг 196,8 Вт·ч / кг 182,6 Вт·ч / кг

Дата производства данного изделия указана в серийном номере (serial numbеr), где первая цифра номера соответствует последней цифре года производства, вторая и третья цифры – порядковому номеру недели. Например, серийный номер 43012345 означает, что изделие произведено на тридцатой неделе 2014 года.

Электролюкс Ротенбург ГмбХ Боделшвингштрассе 1, 91541, Ротенбург, Германия

Page 21

ЗМІСТ

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ................................................................22

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ................................................................... 24

3. ОПИС ВИРОБУ..................................................................................................26

4. ЩОДЕННЕ КОРИСТУВАННЯ...........................................................................28

5. ПОРАДИ І РЕКОМЕНДАЦІЇ...............................................................................31

6. ДОГЛЯД ТА ЧИСТКА........................................................................................ 32

7. УСУНЕННЯ ПРОБЛЕМ..................................................................................... 33

8. УСТАНОВКА...................................................................................................... 35

9. ТЕХНІЧНІ ДАНІ..................................................................................................37

10. ЕНЕРГОЕФЕКТИВНІСТЬ................................................................................37

ДЛЯ ВІДМІННОГО РЕЗУЛЬТАТУ

Дякуємо, що обрали цей прилад від AEG. Ми створили його для бездоганної роботи протягом багатьох років, за інноваційними технологіями, які допомагають робити життя простішим, – це властивості, які можна не знайти у звичайних приладах. Приділіть декілька хвилин, аби прочитати, як отримати найкраще від цього приладу.

Відвідайте наш веб-сайт:

Поради з використання, брошури, інструкції з усунення несправностей, сервісна інформація:

www.aeg.com/webselfservice

Зареєструйте виріб, щоб отримати покращене обслуговування:

www.registeraeg.com

УКРАЇНСЬКА 21

Придбання приладдя, витратних матеріалів та оригінальних запчастин для вашого приладу:

www.aeg.com/shop

РОБОТА З КЛІЄНТАМИ ТА СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Рекомендується використовувати оригінальні запчастини. У разі звертання до сервісного центру необхідно мати наступну інформацію: модель, номер виробу (PNC), серійний номер. Цю інформацію можна знайти на табличці з технічними даними.

Увага! Важлива інформація з техніки безпеки Загальна інформація й рекомендації Інформація щодо захисту навколишнього середовища

Може змінитися без оповіщення.

Page 22

www.aeg.com22

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації приладу слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років, особи з обмеженими фізичними,

сенсорними чи розумовими здібностями й особи без відповідного досвіду та знань можуть користуватися цим приладом лише під наглядом або після проведення інструктажу стосовно безпечного користування приладом і пов’язаних ризиків.

• Не дозволяйте дітям гратися з приладом.

• Тримайте всі пакувальні матеріали подалі від дітей

та утилізуйте матеріали належним чином.

• Не допускайте дітей і домашніх тварин до приладу

під час його роботи чи охолодження. Доступні частини — гарячі.

• Якщо прилад обладнано пристроєм захисту від

дітей, такий пристрій необхідно активувати.

• Дітям забороняється виконувати очищення чи

роботи з обслуговування приладу (які можуть виконуватися користувачем) без нагляду.

• Не дозволяйте дітям до 3 років знаходитися поруч

із приладом, коли він працює.

1.2 Загальні правила безпеки

• ПОПЕРЕДЖЕННЯ! Прилад і його доступні поверхні

нагріваються під час використання. Необхідно бути обережним, щоб не торкатися нагрівальних елементів. Не слід залишати дітей до 8 років без постійного нагляду поблизу приладу.

Page 23

УКРАЇНСЬКА 23

• Не використовуйте для керуванням приладом

зовнішній таймер або окрему систему

дистанційного керування.

• ПОПЕРЕДЖЕННЯ! Залишений без нагляду процес

готування на варильній поверхні з використанням

жиру чи олії може спричинити пожежу.

• НІКОЛИ не намагайтеся загасити вогонь водою.

Натомість вимкніть прилад і накрийте чимось

вогонь, наприклад кришкою або протипожежним

покривалом.

• ОБЕРЕЖНО: Необхідно стежити за процесом

готування. Необхідно безперервно стежити за

короткотривалим процесом готування.

• ПОПЕРЕДЖЕННЯ! Небезпека займання: Не

зберігайте речі на поверхнях для готування.

• Металеві предмети (наприклад, ножі, виделки,

ложки та кришки) не можна класти на варильну

поверхню, оскільки вони можуть нагрітися.

• Не використовуйте пароочищувач для очищення

приладу.

• Якщо склокерамічна або скляна поверхня трісне,

вимкніть прилад, щоб уникнути ураження

електричним струмом.

• У разі пошкодження кабелю живлення зверніться

для його заміни до виробника, авторизованого

сервісного центру чи іншої кваліфікованої особи.

Робити це самостійно небезпечно.

• ПОПЕРЕДЖЕННЯ! Використовуйте лише

запобіжники варильної поверхні, розроблені

виробником приладу для приготування, визнані

придатними до використання відповідно до

інструкцій із експлуатації від виробника або

вбудовані у прилад. Використання неналежних

запобіжників може призвести до нещасних

випадків.

Page 24

www.aeg.com24

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

2.1 Установка

ПОПЕРЕДЖЕННЯ!

Встановлювати цей пристрій повинен лише кваліфікований фахівець.

• Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пошкоджений прилад.

• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.

• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.

• Будьте обережні під час переміщення приладу, оскільки він важкий. Використовуйте захисні рукавички та взуття, що постачається в комплекті.

• Захистіть зрізи за допомогою ущільнювального матеріалу, щоб запобігти проникненню вологи, яка викликає набухання.

• Захистіть дно приладу від пари та вологи.

• Не встановлюйте прилад біля дверей або під вікном. Це допоможе запобігти падінню гарячого посуду з приладу під час відчинення дверей чи вікна.

• У разі встановлення приладу над шухлядами переконайтесь у наявності достатнього простору для циркуляції повітря між дном приладу та верхньою шухлядою.

• Дно приладу може нагріватися. Установіть розділювальну вогнетривку панель під приладом, щоб унеможливити доступ до дна.

2.2 Під’єднання до

електромережі

ПОПЕРЕДЖЕННЯ!

Існує ризик займання або ураження електричним струмом.

• Усі роботи з під’єднання до електромережі мають виконуватися кваліфікованим електриком.

• Прилад повинен бути заземленим.

• Перш ніж виконувати будь-які операції, переконайтеся, що прилад від’єднано від електромережі.

• Переконайтеся, що електричні параметри на табличці з технічними даними відповідають параметрам електромережі. У разі невідповідності слід звернутися до електрика.

• Переконайтесь у правильному встановленні приладу. Незакріплений або неправильно розташований кабель живлення або штепсель (якщо є) можуть призвести до значного нагрівання роз’ємів.

• Користуйтеся належним мережевим електрокабелем.

• Стежте за тим, щоб проводи живлення не заплутувалися.

• Переконайтеся, що встановлено захист від ураження електричним струмом.

• Зменште розтягування кабелю.

• Переконайтеся, що кабель живлення або штепсель (якщо є) не торкаються гарячого приладу або посуду під час під’єднання приладу до розташованої поруч розетки

• Не використовуйте розгалужувачі, перехідники й подовжувачі.

• Під час встановлення приладу пильнуйте, щоб не пошкодити кабель живлення та штепсель (якщо є). Для заміни пошкодженого кабелю слід звернутися до нашого сервісного центру або до електрика.

• Елементи захисту від ураження електричним струмом та ізоляція мають бути зафіксовані так, аби їх не можна було зняти без спеціального інструмента.

• Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.

• Не вставляйте вилку в розетку, яка хитається.

Page 25

УКРАЇНСЬКА 25

• Не тягніть за кабель живлення, щоб вимкнути прилад із мережі. Завжди вимикайте, витягаючи штепсельну вилку.

• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз’єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.

• Електричне підключення повинно передбачати наявність ізолюючого пристрою для повного відключення від електромережі. Зазор між контактами ізолюючого пристрою має становити не менше 3 мм.

2.3 Користування

ПОПЕРЕДЖЕННЯ!

Існує небезпека травмування, опіків і враження електричним струмом.

• Перед першим використанням зніміть усі пакувальні матеріали, ярлики та захисну плівку (за наявності).

• Цей прилад призначено для побутового використання.

• Не змінюйте технічні специфікації цього приладу.

• Переконайтеся в тому, що вентиляційні отвори не заблоковані.

• Під час роботи приладу не залишайте його без нагляду.

• Після кожного використання вимикайте зони нагрівання.

• Не кладіть столові прибори або кришки каструль на зони нагрівання. Вони можуть нагрітися.

• Не працюйте із приладом, якщо ваші руки мокрі або якщо він знаходиться в контакті з водою.

• Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.

• Якщо на поверхні приладу з’явилися тріщини, негайно від’єднайте його від електромережі. Це дозволить запобігти враженню електричним струмом.

• Коли ви кладете продукти в гарячу олію, вона може бризкати.

ПОПЕРЕДЖЕННЯ!

Існує небезпека пожежі та опіків.

• При нагріванні жирів і олії можливе вивільнення легкозаймистих парів. Готуючи з використанням жирів та олії, тримайте їх осторонь від відкритого вогню або гарячих предметів.

• У результаті вивільнення парів при нагріванні жирів та олії до дуже високої температури можливе їх самозаймання.

• Повторне використання олії, що містить залишки їжі, може спричинити пожежу за температури нижче тієї, при якій ця олія застосовувалася при першому приготуванні їжі.

• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах.

ПОПЕРЕДЖЕННЯ!

Існує ризик пошкодження приладу.

• Не ставте гарячий посуд на панель керування.

• Не кладіть кришку гарячої сковорідки на скляну варильну поверхню.

• Не допускайте, щоб із посуду випаровувалася вся рідина.

• Будьте обережні та пильнуйте, щоб жодні предмети чи посуд не падали на прилад. Це може призвести до пошкодження поверхні.

• Не вмикайте зони нагрівання, якщо на них немає посуду, або посуд порожній.

• Не кладіть алюмінієву фольгу на прилад.

• Кухонний посуд із чавуну, алюмінію або з пошкодженим дном може подряпати склокераміку. Завжди піднімайте такий посуд, якщо потрібно переставити його в інше місце на варильній поверхні.

• Цей прилад призначено виключно для приготування їжі. Його забороняється використовувати

Page 26

170 mm

265 mm

170 mm

265 mm

120/175/210

145 mm

1 1

www.aeg.com26

для інших цілей, наприклад опалення приміщень.

2.4 Догляд і чищення

• Регулярно чистьте прилад, щоб запобігти погіршенню матеріалу поверхні.

• Перш ніж чистити прилад, вимкніть його й зачекайте, доки він охолоне.

• Відключіть прилад від джерела живлення, перш ніж починати технічне обслуговування.

• Не використовуйте водяні розпилювачі або пару для очистки приладу.

• Протріть прилад вологою м’якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте будь-які абразивні засоби, жорсткі серветки для очищення, розчинники або металеві предмети.

2.5 Утилізація

ПОПЕРЕДЖЕННЯ!

Існує небезпека задушення.

3. ОПИС ВИРОБУ

• Щоб отримати інформацію про належну утилізацію приладу, слід звернутися до органів муніципальної влади.

• Від’єднайте прилад від електромережі.

• Відріжте кабель електричного живлення близько до приладу та утилізуйте його.

2.6 Сервіс

• Для ремонту приладу зверніться в авторизований сервісний центр.

• Використовуйте лише оригінальні запасні частини.

Цей продукт по змісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №1057 від 3 грудня 2008р.)

3.1 Оснащення варильної поверхні

Зона нагрівання

Панель керування

Page 27

81 2 3 4 5

10 912

УКРАЇНСЬКА 27

3.2 Структура панелі керування

Керування приладом здійснюється за допомогою сенсорних кнопок. Символи на дисплеї, індикатори та звукові сигнали вказують на активовані функції.

Сен‐ сорна кноп‐ ка

- Дисплей установленого

- Індикатори таймера зон

- Дисплей таймера Показує час у хвилинах.

Функція Коментар

ВКЛ/ВИМК Увімкнення та вимкнення варильної по‐

верхні.

Замок / Пристрій захисту від доступу дітей

STOP+GO Увімкнення та вимкнення функції.

- Увімкнення й вимкнення зовнішнього

ступеня нагрівання

нагрівання

- Увімкнення й вимкнення зовнішнього

- Вибір зони нагрівання.

- Збільшення або зменшення тривалості.

Блокування та розблокування панелі ке‐ рування.

кільця.

Відображення встановленого ступеня на‐ грівання.

Показує, для якої зони встановлюється час.

кільця.

- Сектор керування Установлення ступеня нагрівання.

Автоматичне нагрівання Увімкнення та вимкнення функції.

Page 28

www.aeg.com28

3.3 Відображення ступеня нагріву

Дисплей Опис

Зону нагрівання вимкнено.

+ цифра

/ /

Зона нагрівання працює.

Увімкнено функцію STOP+GO.

Увімкнено функцію Автоматичне нагрівання.

Виникла несправність.

OptiHeat Control (3-ступеневий індикатор залишкового тепла): продовження готування / підтримання страви теплою / залишкове тепло.

Функція Замок /Пристрій захисту від доступу дітей працює.

Увімкнено функцію Автоматичне вимкнення.

3.4 OptiHeat Control (3ступеневий індикатор залишкового тепла)

ПОПЕРЕДЖЕННЯ!

/ / Існує ризик отримання опіків від залишкового тепла. На дисплеї відображається рівень надлишкового тепла.

4. ЩОДЕННЕ КОРИСТУВАННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

4.1 Увімкнення та вимкнення

Торкніться і утримуйте впродовж 1 секунди, щоб увімкнути або вимкнути варильну поверхню.

4.2 Автоматичне вимкнення

Функція автоматично вимикає варильну поверхню в разі, якщо:

• усі зони нагрівання вимкнені;

• після увімкнення варильної поверхні ви не налаштували ступінь нагріву;

• ви вилили або поклали щось на панель керування більш ніж на 10 секунд (каструлю, ганчірку тощо). Лунає звуковий сигнал, і варильна поверхня вимикається. Приберіть сторонній предмет або очистіть панель керування.

• ви не вимикаєте зону нагрівання й не змінюєте ступінь нагрівання. Через певний час починає світитися

індикатор , після чого варильна поверхня вимикається.

Page 29

УКРАЇНСЬКА 29

Співвідношення між ступенем нагрівання та часом, після якого вимикається варильна поверхня:

Ступінь нагріван‐няВарильна по‐

верхня вими‐ кається через

, 1 - 3

4 - 7 5 годин

8 - 9 4 години

10 - 14 1,5 години

6 годин

4.3 Ступінь нагріву

Налаштування або змінення ступеня нагріву:

Торкніться панелі керування на належному рівні нагріву або переміщайте палець вздовж панелі керування, доки не буде вибрано належний ступінь нагріву.

4.4 Увімкнення та вимкнення зовнішніх кілець

Поверхню, на якій ви готуєте, можна налаштувати згідно з розміром посуду.

Натисніть сенсорну кнопку:

Увімкнення зовнішнього кільця:

торкніться сенсорної кнопки. Загорається символ.

Увімкнення інших зовнішніх кілець:

торкніться тої самої сенсорної кнопки ще раз. Засвітиться наступний індикатор.

Вимкнення зовнішнього кільця:

торкайтеся сенсорної кнопки, доки не вимкнеться індикатор.

Якщо зону нагрівання ввімкнено, а зовнішнє кільце – ні, освітлення зони може охоплювати зовнішнє кільце. Це не означає, що зовнішнє кільце ввімкнено. Щоб перевірити, чи ввімкнено кільце, перевірте індикатор.

4.5 Автоматичне нагрівання

Щоб швидше досягти потрібного ступеня нагрівання, увімкніть цю функцію. Коли цю функцію ввімкнено, зона спочатку використовується з найвищим ступенем нагрівання, а потім готування продовжується з необхідним ступенем нагрівання.

Щоб увімкнути цю функцію, зона нагрівання має бути холодною.

Щоб увімкнути функцію для зони нагрівання, торкніться

(загорається ). Одразу торкніться кнопки необхідного ступеня нагрівання. Через 3 секунди

загориться . Щоб вимкнути функцію, змініть

ступінь нагрівання.

4.6 Таймер

Таймер зворотного відліку часу

За допомогою цієї функції можна встановити час, упродовж якого зона нагрівання працюватиме протягом одного сеансу готування.

Спочатку встановіть ступінь нагріву для зони нагрівання, а потім налаштуйте функцію.

Вибір зони нагрівання: торкніться кнопки

засвітиться індикатор потрібної зони нагрівання.

Щоб увімкнути функцію: торкніться

(00–99 хвилин). Коли індикатор зони нагрівання починає блимати

декілька разів, доки не

на таймері для встановлення часу

Page 30

www.aeg.com30

повільніше, відбувається зворотний відлік часу.

Щоб дізнатися, скільки часу залишилося, виберіть зону нагрівання

за допомогою . Індикатор зони нагрівання почне швидко блимати. На дисплеї відобразиться час, що залишився.

Щоб змінити час, виберіть зону нагрівання за допомогою Торкніться або . Щоб вимкнути функцію: встановіть зону нагрівання за допомогою і торкніться . Час, що залишився,

відраховується назад до значення 00. Індикатор зони нагрівання згасне.

Коли час збіжить, пролунає звуковий сигнал і почне блимати 00. Зона нагрівання вимкнеться.

Щоб вимкнути звуковий сигнал,

торкніться .

CountUp Timer (Таймер прямого відліку)

Можна використовувати цю функцію, аби слідкувати, скільки часу працює зона нагрівання.

Вибір зони нагрівання: торкніться кнопки декілька разів, доки не

засвітиться індикатор потрібної зони нагрівання.

Щоб увімкнути функцію: торкніться

на таймері. Засвітиться . Коли індикатор зони нагрівання починає повільно блимати, відбувається прямий відлік часу. Дисплей почергово

відображає та відрахований час (у хвилинах).

Щоб дізнатися, скільки часу працює зона нагрівання, виберіть зону

нагрівання за допомогою . Індикатор зони нагрівання почне швидко блимати. Дисплей показує, скільки часу працює зона нагрівання.

Щоб вимкнути функцію: встановіть зону нагрівання за допомогою і

торкніться або . Індикатор зони нагрівання згасне.

Таймер

Цю функцію можна використовувати як Таймер, коли варильна поверхня ввімкнена та зони нагрівання не працюють. На дисплеї відображається

ступінь нагрівання . Щоб увімкнути функцію: торкніться

. Щоб встановити час, торкніться

або на таймері. Коли час збіжить, пролунає звуковий сигнал і почне блимати 00.

Щоб вимкнути звуковий сигнал,

торкніться .

Функція не впливає на роботу зон нагрівання.

4.7 STOP+GO

Функція налаштовує всі зони нагрівання, які працюють, на режим найнижчої температури.

Коли функція працює, ви не можете змінювати ступінь нагріву.

Функція не припиняє роботу функції «Таймер».

Щоб увімкнути функцію: торкніться

. Загорається . Загорається

Щоб вимкнути функцію: торкніться

. Загорається попередній ступінь

нагрівання.

4.8 Замок

Можна заблокувати панель керування, коли працюють зони нагрівання. Це запобігає випадковій зміні встановленого ступеня нагріву.

Встановіть спочатку ступінь нагріву.

Щоб увімкнути функцію: торкніться

. загорається на 4 секунди.Таймер залишається увімкненим.

Щоб вимкнути функцію: торкніться

. Загорається попередній ступінь нагрівання.

Page 31

УКРАЇНСЬКА 31

При вимиканні варильної поверхні ця функція також вимикається.

4.9 Пристрій захисту від доступу дітей

Ця функція запобігає випадковому вмиканню варильної поверхні.

Щоб увімкнути функцію: увімкніть варильну поверхню за допомогою .

Не встановлюйте ступінь нагріву. Торкніться і утримуйте секунд. Загорається . Вимкніть варильну поверхню за допомогою . Щоб вимкнути функцію: увімкніть варильну поверхню за допомогою .

Не встановлюйте ступінь нагріву. Торкніться і утримуйте секунд. Загорається . Вимкніть варильну поверхню за допомогою .

Щоб скасувати функцію лише на один період готування: увімкніть

варильну поверхню за допомогою Загорається . Торкніться та утримуйте впродовж 4 секунд.

Встановіть ступінь нагріву не

протягом 4

пізніше ніж через 10 секунд.

Варильною поверхнею можна користуватися. Коли варильна поверхня вимикається за допомогою

, функція знову працюватиме.

4.10 OffSound Control (Вимкнення та увімкнення звукових сигналів)

Вимкніть варильну поверхню. Торкніться та утримуйте

3 секунд. Дисплей засвітиться та вимкнеться. Торкніться та утримуйте

впродовж 3 секунд. Засвітиться

або . Торкніться на таймері, щоб обрати одну з наступних функцій:

• – звуки вимкнено

• – звуки ввімкнено Щоб підтвердити вибір, дочекайтеся, доки варильна поверхня автоматично вимкнеться.

Якщо вибрано функцію звукові сигнали лише тоді, коли:

• ви торкаєтесь

• Таймер вимикається;

• Таймер зворотного відліку часу вимикається;

• ви поклали щось на панель керування.

;

впродовж

, ви почуєте

5. ПОРАДИ І РЕКОМЕНДАЦІЇ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

5.1 Посуд

Дно посуду має бути якомога товстішим і рівнішим.

Використання сталевого емальованого посуду або посуду з алюмінієвим чи мідним дном може призвести до зміни кольору склокерамічної поверхні.

5.2 Öko Timer (Таймер еко)

З метою заощадження енергії нагрівальний елемент зони нагрівання вимикається раніше, ніж таймер зворотного відліку подасть звуковий сигнал. Ця різниця у часі залежить від встановленого значення ступеня нагріву та часу готування.

5.3 Приклади застосування

Дані, наведені у таблиці, є орієнтовними.

Page 32

www.aeg.com32

Ступінь на‐ грівання

- 1

1 - 3 Приготування голландського

1 - 3 Згущування: збиті омлети,

3 - 5 Приготування рису та страв

5 - 7 Готування на парі овочів, ри‐

7 - 9 Готування картоплі на парі. 20 - 60 Додайте максимум ¼ л води

7 - 9 Приготування страв у великій

9 - 12 Легке підсмажування: шніце‐

12 - 13 Сильне смаження дерунів,

14 Кип’ятіння води, готування макаронів, обсмажування м’яса (гуляш,

Призначення: Час (у

хв.)

Підтримуйте готові страви теплими.

соусу, розтоплювання: мас‐ ла, шоколаду, желатину.

запіканки з яєць.

на основі молока, розігріван‐ ня готових страв.

би, м’яса.

кількості, звичайних та густих супів.

лів, кордон блю, відбивних, фрикадельок, сардельок, пе‐ чінки, борошняної підливки, яєць, омлетів, оладок.

філе, стейків.

тушковане м’ясо), приготування картоплі фрі.

за не‐ обхідно‐ сті

5 - 25 Помішуйте час від часу.

10 - 40 Готуйте з накритою кри‐

25 - 50 Додайте до рису щонаймен‐

20 - 45 Додайте кілька столових ло‐

60 - 150 До 3 л рідини плюс інгредієн‐

за не‐ обхідно‐ сті

5 - 15 Через половину заданого ча‐

Поради

Накривайте посуд кришкою.

шкою.

ше вдвічі більше рідини, мо‐ лочні страви час від часу пе‐ ремішуйте.

жок рідини.

на 750 г картоплі.

ти.

Через половину заданого ча‐ су переверніть.

су переверніть.

6. ДОГЛЯД ТА ЧИСТКА

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

6.1 Загальна інформація

• Чистьте варильну поверхню після кожного використання.

• Дно посуду завжди має бути чистим.

• Подряпини або темні плями на поверхні не впливають на роботу варильної поверхні.

• Використовуйте спеціальний засіб для чищення, що може використовуватися для цієї варильної поверхні.

• Користуйтеся спеціальним шкребком для скла.

Page 33

УКРАЇНСЬКА 33

6.2 Чищення варильної поверхні

• Негайно видаляйте такі типи забруднень: розплавлену

пластмасу й полімерну плівку, цукор та залишки страв, що містять цукор. Якщо цього не зробити, то забруднення може призвести до пошкодження варильної поверхні. Будьте обережні, щоб уникнути опіків. Поставте шкребок під гострим кутом до скляної поверхні й пересувайте лезо по поверхні.

7. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

7.1 Необхідні дії в разі виникнення проблем

Проблема Можлива причина Вирішення

Ви не можете ввімкнути або користуватись вариль‐ ною поверхнею.

Запобіжник перегорів. Переконайтеся, що запо‐

Увімкніть варильну панель

Ви доторкнулися до двох

Увімкнено функцію STOP

На панелі керування вия‐

Варильну панель не під’єд‐ нано до мережі або під’єд‐ нано неправильно.

або більше сенсорних кно‐ пок одночасно.

+GO.

влено плями води або жи‐ ру.

• Видаляйте залишки після того, як

прилад достатньо охолоне:

вапняні та водяні розводи, бризки жиру та плями з металевим відблиском. Чистьте поверхню вологою ганчіркою з нейтральним миючим засобом. Після чищення витріть поверхню м’якою тканиною.

• Видаліть плями з металевим відблиском: скористайтеся розчином води з оцтом та витріть скляну поверхню вологою ганчіркою.

Перевірте, щоб варильна поверхня була правильно під’єднана до мережі. Ви‐ користовуйте схему елек‐ тричних з’єднань.

біжник є причиною не‐ справності. Якщо запобіж‐ ник перегорить ще раз, зверніться до кваліфікова‐ ного електрика.

і налаштуйте режим нагрі‐ вання не раніше ніж через 10 секунд.

Торкайтеся лише однієї сенсорної кнопки.

Див. розділ «Щоденне ко‐ ристування».

Очистіть панель керуван‐ ня.

Page 34

www.aeg.com34

Проблема Можлива причина Вирішення

Лунає звуковий сигнал, і варильна поверхня вими‐ кається.

Ви чимось накрили одну або кілька сенсорних кно‐ пок.

Приберіть сторонній пред‐ мет із сенсорних кнопок.

Коли ви вимикаєте вариль‐ ну панель, то чуєте звуко‐ вий сигнал.

Варильна поверхня вими‐ кається.

Не вмикається індикатор залишкового тепла.

Сенсорна кнопка чи‐ мось накрита.

Панель не нагрівається, тому що працює недовго.

Приберіть сторонній пред‐ мет із сенсорної кнопки.

Якщо зона нагрівання пра‐ цює досить довго, але не нагрівається, зверніться до авторизованого сервісного центру.

Не працює функція авто‐ матичного нагрівання.

Ви обрали максимальну

Не вдається ввімкнути зов‐ нішнє кільце.

На багатофункціо‐

Зона гаряча. Зачекайте, доки зона охо‐

лоне.

Режим максимального на‐

температуру нагрівання.

грівання.

Спершу активуйте внутріш‐

ній контур.

Поява темної ділянки є нормою.

нальній зоні з’явилася тем‐ на ділянка.

Сенсорні кнопки нагріва‐ ються.

Посуд має завеликий роз‐ мір або знаходиться надто близько до елементів керу‐

Великий посуд розташо‐ вуйте як найдальше від па‐ нелі керування.

вання.

При торканні сенсорних кнопок на панелі керування немає жодного сигналу.

На дисплеї відображається.Спрацювала функція авто‐

Сигнали вимкнено. Активуйте сигнали.

Див. розділ «Щоденне ко‐ ристування».

Вимкніть варильну поверх‐

матичного вимикання.

ню та ввімкніть її знову.

На дисплеї відображається.Увімкнено функцію захисту

від доступу дітей або бло‐ кування кнопок.

Див. розділ «Щоденне ко‐ ристування».

Page 35

Проблема Можлива причина Вирішення

На дисплеї відображається

і число.

На дисплеї відображається Е6.

Помилка функціонування варильної панелі.

Друга фаза джерела елек‐ троживлення відсутня.

Від’єднайте прилад від електромережі на кілька хвилин. Від’єднайте запо‐ біжник від системи елек‐ тропостачання будинку. Під’єднайте його знову. Як‐

що з’явиться знову, зверніться до авторизова‐ ного сервісного центру.

Перевірте, щоб варильна поверхня була правильно під’єднана до мережі. Ви‐ даліть запобіжник, поче‐ кайте одну хвилину та вставте запобіжник знову.

УКРАЇНСЬКА 35

7.2 Якщо ви не можете усунути проблему...

Якщо ви не можете усунути проблему, зверніться до закладу, де ви придбали прилад, або до служби технічної підтримки. Повідомте їм дані, наведені на паспортній табличці. Також повідомте тризначний буквений код склокераміки (див. у кутку поверхні) і текст повідомлення про помилку, який

8. УСТАНОВКА

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

8.1 Перед встановленням

Перш ніж установлювати варильну поверхню, запишіть наступну інформацію з паспортної таблички. Ця табличка розташована внизу варильної поверхні.

Серійний

номер ...........................

8.2 Вбудовані варильні поверхні

Експлуатувати вбудовані варильні поверхні можна лише після

відображається на дисплеї. Переконайтеся, що варильна поверхня використовувала належним чином. Якщо ви неправильно користувалися приладом, візит майстра або продавця буде платним навіть у гарантійний період. Інструкції щодо центру сервісного обслуговування та умови гарантії описані в гарантійному буклеті.

правильного вбудовування у шафки та робочі поверхні, які підходять для цього і відповідають нормам.

8.3 Електричний кабель

• Варильну поверхню оснащено з’єднувальним кабелем.

• Щоб замінити пошкоджений кабель живлення, використовуйте такий кабель живлення (або з більш високими характеристиками): H05V2V2-F T мін. 90°C. Звертайтеся до місцевого сервісного центру.

Page 36

min. 50mm

min. 500mm

R 5mm

min. 55mm

560+1mm

490+1mm

min. 28 mm

min. 12 mm

min. 20 mm

www.aeg.com36

8.4 Складання

8.5 Захисний короб

Якщо використовується захисний короб (додаткове приладдя), захисна підлога безпосередньо під варильною поверхнею не потрібна. Захисний короб може бути відсутнім у деяких країнах. Зверніться до місцевого постачальника.

Не слід використовувати захисний короб при встановленні варильної поверхні над духовою шафою.

Page 37

9. ТЕХНІЧНІ ДАНІ

9.1 Табличка з технічними даними

Модель HK65407RFB Номер виробу (PNC) 949 595 255 02 Тип 60 HAD 56 AO 220-240 В, 50-60 Гц Вироблено в Німеччині

Сер. номер ................. 7.1 кВт

AEG

9.2 Специфікація зон нагрівання

УКРАЇНСЬКА 37

Зона нагріван‐няНомінальна потужність (макс.

ступінь нагрівання) [Вт]

Передня ліва 800 / 1600 / 2300 120 / 175 / 210

Задня ліва 1200 145

Передня права 1200 145

Задня права 1500 / 2400 170 / 265

Задля оптимальних результатів готування не використовуйте посуд, більший за діаметр зони нагрівання.

10. ЕНЕРГОЕФЕКТИВНІСТЬ

10.1 Інформація щодо продукту згідно з EU 66/2014

Ідентифікація моделі HK65407RFB

Тип варильної поверхні Вбудована ва‐

Кількість зон нагрівання 4

Технологія нагріву Інфрачервоний

Діаметр круглих зон нагрі‐ вання (Ø)

Довжина (Д) і ширина (Ш) некруглої зони нагрівання

Споживання електрое‐ нергії однією зоною нагрі‐ вання (EC electric cooking)

Передня ліва Задня ліва Передня права

Задня права Д = 26,5 см

Передня ліва Задня ліва Передня права Задня права

Діаметр зони нагрівання [мм]

рильна поверхня

нагрівач

21,0 см 14,5 см 14,5 см

Ш = 17,0 см

174,3 Вт•год/кг 196,8 Вт•год/кг 196,8 Вт•год/кг 182,6 Вт•год/кг

Page 38

www.aeg.com38

Споживання електрое‐ нергії варильною поверх‐ нею (EC electric hob)

187,6 Вт•год/кг

EN 60350-2 - Електричні побутові пристрої для готування їжі. Частина 2. Варильні поверхні. Способи вимірювання продуктивності

10.2 Енергозбереження

Скористайтеся нижченаведеними порадами для щоденного енергозбереження.

• При нагріванні води використовуйте лише потрібну кількість.

• По можливості завжди накривайте посуд кришкою.

11. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним

символом . Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити вторинну переробку електричних і електронних

• Перед увімкненням зони нагрівання розмістіть на ній посуд.

• Діаметр дна посуду та зони нагрівання має бути однаковим.

• На менших зонах нагрівання розміщуйте менший посуд.

• Розміщуйте посуд безпосередньо в центрі зони нагрівання.

• Використовуйте залишкове тепло для підтримання страви теплою або розтоплювання продуктів.

приладів. Не викидайте прилади, позначені відповідним символом ,

разом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

Page 39

УКРАЇНСЬКА 39

Page 40

www.aeg.com/shop

867322127-A-372016
