AEG 76EGX User Manual [pt]

Manual do Usuário

PARABÉNS! Você é um cliente especial que acaba
de adquirir um produto com a qualidade mundial
Electrolux.
Neste manual, você encontra todas
as informações para sua segurança
e o uso adequado de seu fogão.
Leia todas as instruções antes de
utilizar o produto e guarde este
manual para futuras referências.
Em caso de qualquer dúvida, ligue
gratuitamente para o Serviço de Atendimento ao Con­sumidor (0800 728 8778 ).

Guarde a nota scal de compra. A garantia só
é válida mediante sua apresentação ao Serviço
Autorizado Electrolux.

A etiqueta de identicação onde estão as informações

do código, modelo, fabricante e outras, será utilizada
pelo Serviço Autorizado Electrolux caso seu Fogão
necessite reparo. Não a retire do local onde está colada.

Dicas Ambientais

O material da embalagem é reciclável.
Procure selecionar plásticos, papel e
papelão e enviar às companhias de
reciclagem.
Este produto não pode ser tratado
como lixo doméstico. Em vez disso
deve ser entregue ao centro de coleta seletiva para
reciclagem de equipamentos eletro-eletrônicos.

Índice

Segurança .....................................................02

Descrição do Fogão .....................................04

Instalação ......................................................05

Como Usar ....................................................11

Limpeza e Manutenção ................................14

Solução de Problemas .................................16

Dicas e Conselhos........................................17

Especicações Técnicas .............................19

Tabela de Caracteristicas ............................20

Esquema Elétrico .........................................21

Certicado de Garantia ................................22

1. Segurança

Para Crianças

Este aparelho não se destina a utilização por pes­soas (inclusive crianças) com capacidades físicas,
sensoriais ou mentais reduzidas, ou por pessoas
com falta de experiência e conhecimento, a me­nos que tenham recebido instruções referentes a
utilização do aparelhoou estejam sob a supervisão
de alguém responsável pela sua segurança. As
crianças devem ser vigiadas para assegurar que
elas não estejam brincando com o aparelho.

Para o Usuário / Instalador

IMPORTANTE

CUIDADOS COM AS PARTES ELÉTRICAS:

Desligue o Fogão da tomada sempre que zer
limpeza ou manutenção, para evitar choques
elétricos.
Nunca desligue o Fogão da tomada puxando
pelo cabo elétrico. Desligue puxando pelo
plugue.
Não altere o plugue do seu Fogão. Não prenda,
torça ou amarre o cabo elétrico e não tente
consertá-lo, caso ocorram danos chame o
Serviço Autorizado Electrolux, a m de evitar
riscos.
Tenha cuidado para que o Fogão não que
apoiado sobre o cabo elétrico.
Ligue seu Fogão a uma to­mada exclusiva, não utilize
extensões ou conectores tipo
T (benjamim). (Fig. 1.1).
Antes de instalar ou substi­tuir a lâmpada, os queima­dores do fogão devem estar
desligados e o cabo elétrico
deve ser desligado da tomada. Assim você
evitará acidentes. Troque ou instale a lâmpa­da por outra lâmpada de fogão, vericando a
tensão elétrica da rede local. Veja a potência
correta da lâmpada para o seu modelo em
“Especicações Técnicas”.
É perigoso modicar as especicações ou
características do Fogão.
Este fogão foi projetado para uso com gás
GLP, se necessário a utilização de gás na­tural, chame o Serviço Técnico Autorizado
Electrolux mais próximo para a conversão.
Caso o fogão não tenha sido utilizado e ainda
se encontrar no período de cobertura da ga­rantia, a conversão de gás é gratuita, exceto
as despesas com acessórios e deslocamento

Fig. 1.1

2

do Serviço Autorizado (quando o produto se
encontrar fora do município sede do Serviço
Autorizado Electrolux). A conversão somente
será possível se o gás natural estiver dispo­nível.

CUIDADOS COM ALIMENTOS E UTENSÍLIOS:

Para manusear ou retirar os
alimentos do forno, utilize
luvas térmicas de proteção.
Não utilize panelas com fun­do arredondado, para evitar
acidentes.
Nunca deixe o cabo das pane­las no lado de fora do Fogão.
Ao utilizar óleo ou gordura nas
frituras, o cuidado deve ser
maior, pois os mesmos são
inamáveis.
Não armazene utensílios no
Fogão principalmente os que
apresentem resíduos ou gran­de quantidade de óleo ou
gordura.

CUIDADOS COM A LIMPEZA:

Por motivo de higiene e segurança, seu Fogão
deve ser mantido sempre limpo. Acúmulo de
gordura ou de outros alimentos podem causar
mau funcionamento e risco de acidentes (veja
limpeza e Manutenção).
Limpe sempre a tampa de vidro do Fogão após
cada utilização.
Após limpar o painel de controle, certique-se
de que os botões estejam todos na posição
“desligado”, especialmente o botão do forno,
que gira livremente para ambos os sentidos.

CUIDADOS GERAIS:

Nunca deixe panos ou materiais inamáveis
sobre a tampa de vidro durante o uso do Fogão.
Mantenha crianças e animais longe do Fogão
principalmente se ele estiver funcionando. As
partes próximas aos queimadores, as partes
externas, os puxadores e a porta esquentam e
podem provocar queimaduras.
A instalação do seu Fogão deve seguir as
instruções descritas neste manual.
Antes de acender o forno, abra totalmente a sua
porta para evitar o acúmulo de gás dentro dele.
Certique-se que o forno acendeu antes de
fechar a porta.
Ao se ausentar por um período prolongado,
feche o registro de entrada do gás.
Evite a instalação do Fogão próximo a materiais
inamáveis, por exemplo: cortinas, panos de

Fig. 1.2.1

Fig. 1.2.2

Fig. 1.2.3

cozinha etc.
Os orifícios no chão do forno não devem ser
obstruídos. As paredes do forno não devem
ser revestidas com folhas de papel alumínio,
principalmente o chão do forno.
Verique sempre se os botões estão na posição
“ ” (desligado) quando o Fogão não estiver
sendo utilizado.
Caso existam peças danificadas, dirija-se
ao Serviço Autorizado Electrolux e adquira
somente peças e acessórios originais para a
sua substituição.
Nunca use chamas ou faíscas para localizar va­zamentos de gás, pois podem
provocar explosões. Utilize
uma esponja com espuma de
sabão ou detergente líquido.
Na falta de energia elétrica,
certique-se de que nenhum
botão de controle do Fogão
esteja aberto antes de usar um
fósforo para acender a chama.

Fig. 1.3

Vazamento de Gás

Ao sentir cheiro de gás dentro de casa, tome as
seguintes providências:

1. Apague toda e qualquer chama.

2. Não acenda qualquer tipo de chama.

3. Não mexa em interruptores elétricos.

4. Não utilize o telefone e celulares próximo ao local,

saia do ambiente e faça a ligação de um local aberto
e ventilado.

5. Feche o registro da entrada de gás.

6. Abra as janelas e as portas, permitindo maior

ventilação do ambiente.

7. Afaste as pessoas do local.

8. Caso o vazamento seja no botijão retire-o e leve-

o para um local aberto e bem ventilado; chame o
distribuidor de gás.

9. Se o fogão é abastecido com gás canalizado ou
central (prédios), feche imediatamente os registros
de abastecimento; chame a companhia de gás
responsável.

10. Chame a assistência técnica para vericar o

problema.

Vazamento de Gás com Fogo

1. Se possível feche o registro de gás.

2. Afaste as pessoas do local.

3. Saia do local.

4. Chame o corpo de bombeiros.

3

2. Descrição do Fogão

Peças

1. Tampa de vidro

2. Grades (trempes)

Botões de controle dos queimadores do Fogão

3.

4.

Painel de controle (detalhes do painel Fig. 2.3)

5. Botão de controle da temperatura do Forno

6. Luz do grill

7. Puxador da porta

8. Porta do forno

9. Quadro de apoio

10. Arremate do gabinete

Fig. 2.3

Display

Fig. 2.1

Fig. 2.2
Mesa

Queimadores
semi-rápidos

Entrada
de gás

Queimador rápido
Queimador

Tripla chama

Aviso Alarme

Tecla Luz do

Forno

Tecla Timer

4

Tecla -/+

3. Instalação

A primeira instalação é gratuita e deve ser feita,
obrigatoriamente, pelo Serviço Autorizado Elec­trolux.

Se durante o período de garantia a instalação
não for feita pelo Serviço Autorizado Electro­lux ocorrerá a perda da garantia total (legal e
especial) do produto.
Antes de solicitar a instalação, verique se as
dimensões e características do nicho, a insta­lação elétrica (pág.7) e a posição do registro/
saída de gás (pág.8) estão de acordo com as
especicações deste manual.
Atenção: A instalação gratuita não cobre des-

pesas com conexões de gás, registros, etc. Se

houver necessidade de modicar a instalação

elétrica ou do gás, esta deverá ser efetuada por

pessoal qualicado, em conformidade com as

normas em vigor. A instalação não contempla este
tipo de serviço.

Para maiores informações consulte o “Certicado

de Garantia” na página 22.
Ao ligar para o Serviço Autorizado Electrolux
verique na parte traseira de seu produto as in­formações sobre o modelo, tipo de gás, número
de série, etc.

Este fogão não foi projetado para ser colocado
diretamente sobre o piso.
Cuidado! A instalação inadequada do produto
poderá causar incêndios, explosões, vazamen­tos e choque elétrico.

Condições do Local de Instalação

A utilização de um Fogão a gás produz calor e
umidade no local em que é instalado.

Certique-se de que haja circulação de ar no local

de instalação do produto, mantendo a ventilação
natural ou instalando um exaustor de ar. Uma
má ventilação produz falta de oxigênio, que é
prejudicial ao desempenho do Fogão e à saúde.
A utilização intensiva e prolongada do Fogão
requer uma ventilação suplementar, por exemplo
a abertura de uma janela ou de uma ventilação

mais ecaz que aumente o uxo de ar.
As correntes de ar não devem dicultar o bom

funcionamento do Fogão ou apagar a chama.

Especificações dos nichos/gabinetes

Para nicho/gabinete sugerido
a seguir, as entradas de ar
devem estar totalmente de­sobstruídas e as dimensões
especicadas devem ser rigo­rosamente respeitadas.
Respeite a altura de 800 a
850mm (Fig. 3.1) entre o Fo­gão e um móvel, um depurador
de ar ou uma coifa instalada acima do produto.

Fig. 3.1

Nicho Opção 1: Armário até o chão com rodapé recuado.

Dimensões em mm

5

Nicho Opção 2

Armário suspenso com abertura inferior.

Nicho Opção 3

Armário com base em alvenaria com rodapé recuado.

6

600

Nicho Opção 4

Armário com base em alvenaria sem rodapé.

Dimensões em mm

Instalação Elétrica

Solicite a um eletricista de sua conança a veri­cação das condições da rede elétrica do local de
instalação do Fogão, ou entre em contato com o
Serviço Autorizado Electrolux.

Estes modelos requerem uma tomada es­pecial tripolar com disjuntor exclusivo (ver
página 19).
Posicionamento da tomada elétrica

Na gura abaixo (Fig. 3.2) estão indicadas as

posições recomendáveis para se ligar o cabo de
alimentação do seu fogão. Nunca ligue o cabo à
tomadas elétricas que estiverem localizadas na
região marcada com um “X”.

A temperatura do produto pode danicar plugues

e tomadas, o que poderá causar incêndios, explo­sões, curto-circuito ou choque elétrico.

Se houver a necessidade de
cruzar o cabo de alimentação
por trás do produto, chame o
Serviço Autorizado Electrolux
para que a saída do cabo de
alimentação do fogão seja
trocada para o outro lado do
produto (Fig. 3.2).

Fig. 3.3

O cabo de alimentação deverá ser colocado de
forma a nunca encostar nas paredes quentes
do fogão, pois pode ocorrer o derretimento do
isolamento elétrico e curto circuito.

Não use extensões ou benjamins (Fig. 3.3).

Em caso de dúvida, consulte o Serviço Autorizado
Electrolux.

Fig. 3.2

7

Posicionamento do ponto de Gás

Deve existir um registro de gás exclusivo para
o fogão localizado no mesmo ambiente em que
este se encontra.
O registro deve estar visível, com fácil acesso,
sem quaisquer restrições e sempre fora do nicho/
gabinete, podendo ser fechado/desligado rapida­mente, caso ocorra algum problema (NBR13932).
Se o ponto de gás estiver conforme posições
A ou E (Fig.3.4.1), o registro deve ser instalado
conforme esquema da gura 3.4.2. Este é o po­sicionamento recomendável.

Fig. 3.4.1

Caso o ponto de gás esteja nas posições B, D, F ou C (Fig.3.4.1), uma adequação deve ser realizada.
Se o ponto de gás estiver nas posições F ou C, o registro de gás deve ser instalado conforme esquema

da gura 3.4.3.

Fig. 3.4.2

Fig. 3.4.3 Fig. 3.4.4

8

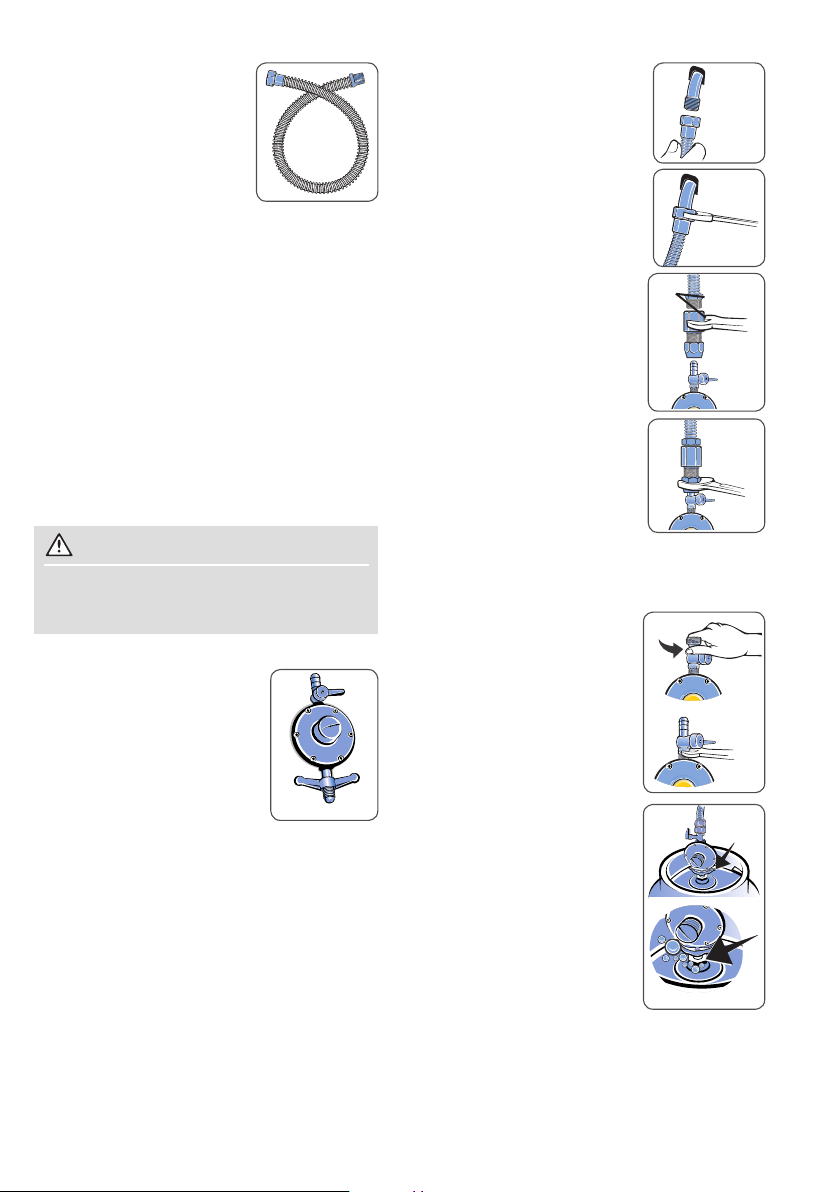

Mangueira metálic a
(Tubo flexível metálico)

Para os modelos de embutir,
é obrigatória a instalação do
produto com mangueira metá­lica. Nunca instale um fogão de
embutir com uma mangueira

plástica, pois a temperatura do forno pode danicar

a mangueira e provocar vazamentos com risco
de explosão. Somente instale o fogão com uma
mangueira metálica aprovada pelo INMETRO e
recomendada pelo fabricante.
A mangueira metálica não deve estar em contato
com partes móveis (ex. gavetas), passar por
áreas de estocagem (dispensa de alimentos) ou
atravessar paredes, pisos ou outras divisões de
compartimentos, permanecendo suas extremida­des no mesmo local ou compartimento em que for
empregada (NBR13932).

O comprimento do tubo exível deve estar entre

20cm e 125cm, medido de ponta a ponta. Para sua

segurança, nunca use mais de um tubo exível em

série (NBR 14177).

ATENÇÃO

Não utilizar mangueira plástica revestida
de metal, pois oferece o mesmo risco que a
mangueira plástica.

Regulador de pressão

Use sempre um regulador de
pressão (Fig. 3.5) para qualquer
tipo de botijão. A ausência deste
pode causar excesso de pressão
e vazamento de gás. O regulador
de pressão do gás deve ser de
1kg/h de vazão e 2,75 (2,8) kPa
de pressão exclusivo para o

fogão. Verique o prazo de validade do regulador

de pressão. A cada 5 anos o tubo metálico e o regu­lador devem ser trocados. Na troca, observar que
o regulador de pressão do gás deve ter gravado
as letras NBR 8473 (norma brasileira).

Fig. 3.5

das extremidades do tubo exí­vel metálico na entrada de gás

do fogão (guras 3.6.1 e 3.6.2).

Fixe a outra extremidade do tubo

exível metálico no adaptador
(gura 3.6.3) usando uma chave
de boca de 26mm (1 pol.). A

outra extremidade do adaptador

deve ser xada no registro do re­gulador de pressão (gura 3.6.4)

usando chave de 23mm (7/8”).
Caso o regulador de pressão
não possua conexão compa-

tível com o adaptador (gura

3.6.5), o registro do regulador
deverá ser substituído (gura

3.6.6).

Não recomendamos utilização
de luvas metálicas nas cone­xões.
Verifique a distância entre o
botijão e o fogão. Caso o tubo

exível metálico de 125cm não
tenha comprimento suciente

para conectar o fogão ao botijão a instalação
deverá ser feita com tubos de aço ou cobre de
acordo com a NBR 13932 - Instalações internas
para GLP.

Conecte o regulador de gás ao
botijão, apertando-o somente

com as mãos (figura 3.6.7).

Esse sistema foi desenvolvido
para vedação somente com a
força “manual”, não necessi­tando de ferramentas.
Ligue o gás e verifique se
existem vazamentos, utilizan­do detergente líquido viscoso,
que garante uma melhor per-

formance e ecácia no teste
(gura 3.6.8).

Fig.3.6.1

Fig.3.6.2

Fig.3.6.3

Fig.3.6.4

Fig.3.6.5

Fig.3.6.6

Fig.3.6.7

Instalação do botijão P13 com Tubo
Flexível Metálico

Utilize um tubo exível metálico de 1/2 polegada
para conectar o botijão ao fogão (o tubo exível é
fornecido com o produto). O tubo exível metálico

deve estar em conformidade com a Norma Brasi­leira NBR 14177.

Use uma chave de boca de 22 mm para xar uma

Fig.3.6.8

9

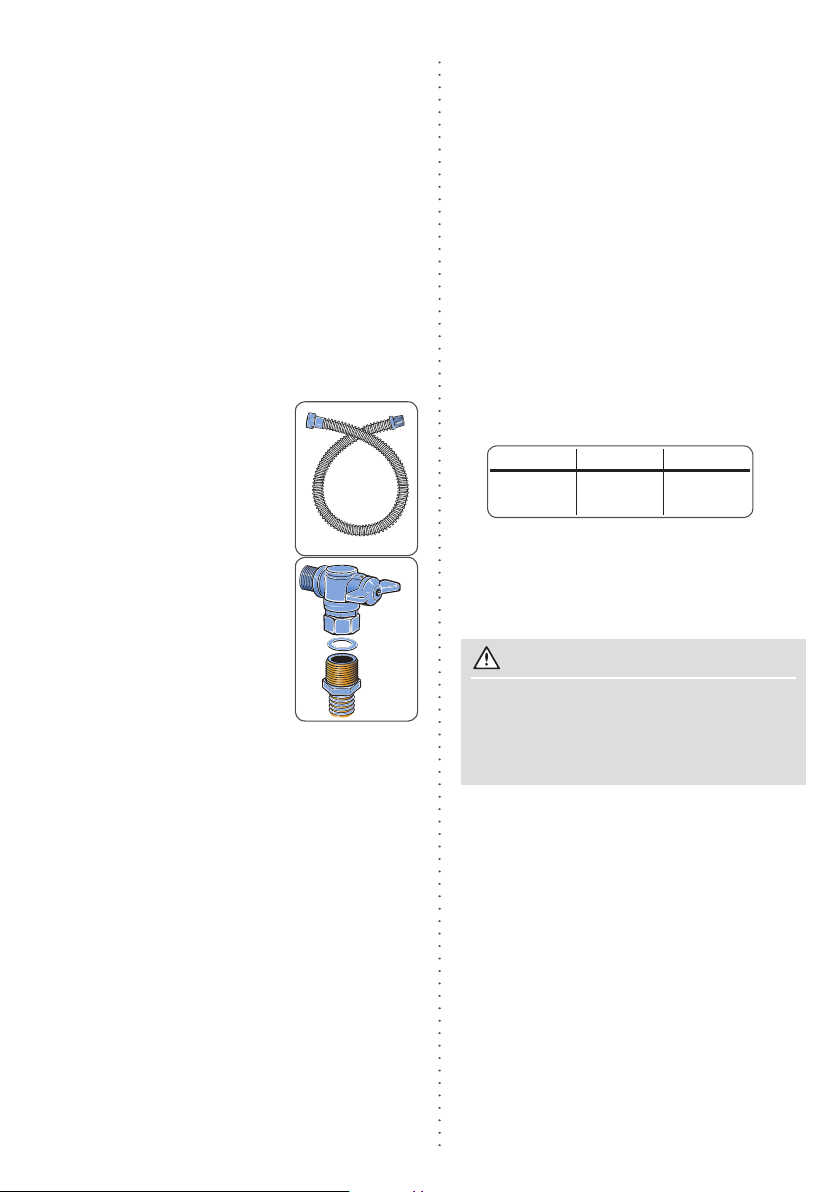

Instalação com GLP Utilizando Central
de Gás

Em uma instalação com central de gás existem
alguns pontos importantes como:
1- Cilindro estacionário ou bateria de cilindros
transportáveis;
2- Regulador de 1º estágio;
3- Regulador de 2º estágio;
4- Medidor de consumo.
Para instalar seu fogão com GLP da central de gás,

verique se a sua residência possui um registro

de parede, exclusivo para o fogão e em boas
condições de uso.
Para conectar o fogão ao registro recomenda-se

utilizar a mangueira exível metálica. O tubo exível

metálico deve estar em conformidade com a norma
brasileira NBR 14177 (Fig. 3.7.1).
Use uma chave de boca de 22

mm para xar uma das extremi­dades do tubo exível metálico

na entrada de gás do fogão.
Verifique se a posição do
registro de gás está em confor-

midade com as especicações

da página 8. Caso contrário,
contacte o Serviço Autorizado
Electrolux e solicite a ade­quação do ponto de gás (este
serviço não está incluído na
instalação do produto).
Fixe a outra extremidade do
tubo exível metálico no regis­tro de parede, não esquecendo
de utilizar o anel de vedação
(Fig. 3.7.2).

Ligue o gás e verique se existem vazamentos

em todas as conexões que foram manuseadas,
utilizando detergente líquido viscoso, que garante

uma melhor performance e ecácia no teste.

Fig.3.7.1

Fig.3.7.2

Antes de Fazer a Ligação Certifique-se
de que:

- A tomada ou disjuntor usados para a ligação são
de fácil acesso, mesmo após instalado o Fogão;

- O cabo de alimentação deverá ser colocado
de forma a nunca encostar nas partes quentes
do fogão, pois pode ocorrer o derretimento do
isolamento elétrico e curto circuito;

- Não use extensões ou benjamins;

- Nunca ligue o o terra na tubulação de gás ou

tubos de PVC;

- Instale adequadamente o o terra do seu fogão

de acordo com a norma da ABNT, NBR 5410;

- Em caso de dúvida, consulte um eletricista;

Este fogão está em conformidade com os níveis
de tensão estabelecidos na resolução de núme-

ro 505, de 26 de novembro de 2001 da ANEEL

(Agência Nacional de Energia Elétrica).

Tensão

127 V
220 V

Mínima

116 V

201 V

Máxima

133 V
231 V

ATENÇÃO

O seu fogão possui um sistema de ventilação
com funcionamento automático. Durante o
uso do fogão ou forno, a ventilação poderá
ligar e haverá um som característico do
ventilador.

Instalação com Gás GN (Gás Natural)

Para gás natural, as instalações internas deve­rão ser feitas de acordo com as exigências da
NBR13933.

Este fogão foi projetado para uso com gás
GLP, se necessário a utilização de gás natural,
chame o Serviço Técnico Autorizado Electrolux
mais próximo para a conversão. Caso o fogão
não tenha sido utilizado e ainda se encontrar
no período de cobertura da garantia, a con­versão de gás é gratuita, exceto as despesas
com acessórios e deslocamento do Serviço
Autorizado (quando o produto se encontrar
fora do município sede do Serviço Autorizado
Electrolux). A conversão somente será possível
se o gás natural estiver disponível.

10

4. Como Usar

Antes de Usar o Fogão pela Primeira Vez

O isolamento térmico do Fogão produz durante os pri­meiros minutos de funcionamento, fumaça e odores
característicos. No primeiro uso, aqueça o forno

do Fogão vazio durante aproximadamente 45
minutos, na graduação de temperatura máxima.

Deixe-o esfriar e, em seguida limpe o chão do forno
com água morna. Todos os acessórios, inclusive pra­teleiras, devem ser lavados antes de serem utilizados
pela primeira vez.
Ligue o Grill por 3 minutos antes do primeiro uso.

Tampa de Vidro

Deixe esfriar os queimadores, grades e mesa antes
de abaixar a tampa de vidro.
Nunca acenda os queimadores da mesa com a tampa
abaixada. O calor da chama ou das partes da mesa
pode quebrar a tampa de vidro. A função da tampa
do Fogão, quando abaixada, é proteger a superfície
contra o acúmulo de pó e evitar os respingos de
gordura na parede quando estiver levantada.
Não utilize a tampa do Fogão como superfície de
trabalho. Não coloque objetos pesados ou quentes
sobre a tampa de vidro (limite de 3,0kg e 500C).

Grades (trempes)

As grades do seu fogão
são individuais para facilitar
a remoção e limpeza das
mesmas.

Para limpar as grades, utili­ze uma esponja de aço seca.

Cuidado ao manusear as

grades, certique-se de que

estejam frias, para evitar
possíveis queimaduras.

Observe atentamente o
diâmetro mínimo das panelas e recipientes em
geral, que podem ser usados sobre as grades
(pág. 17). Os utensílios devem possuir fundo plano
e garantir uma boa estabilidade sobre as grades.

Ao montar as grades no produto, certique­se de que as mesmas estão devidamente
encaixadas.

Não arraste as panelas ou utensílios em
geral sobre as grades.

Fig.4.1

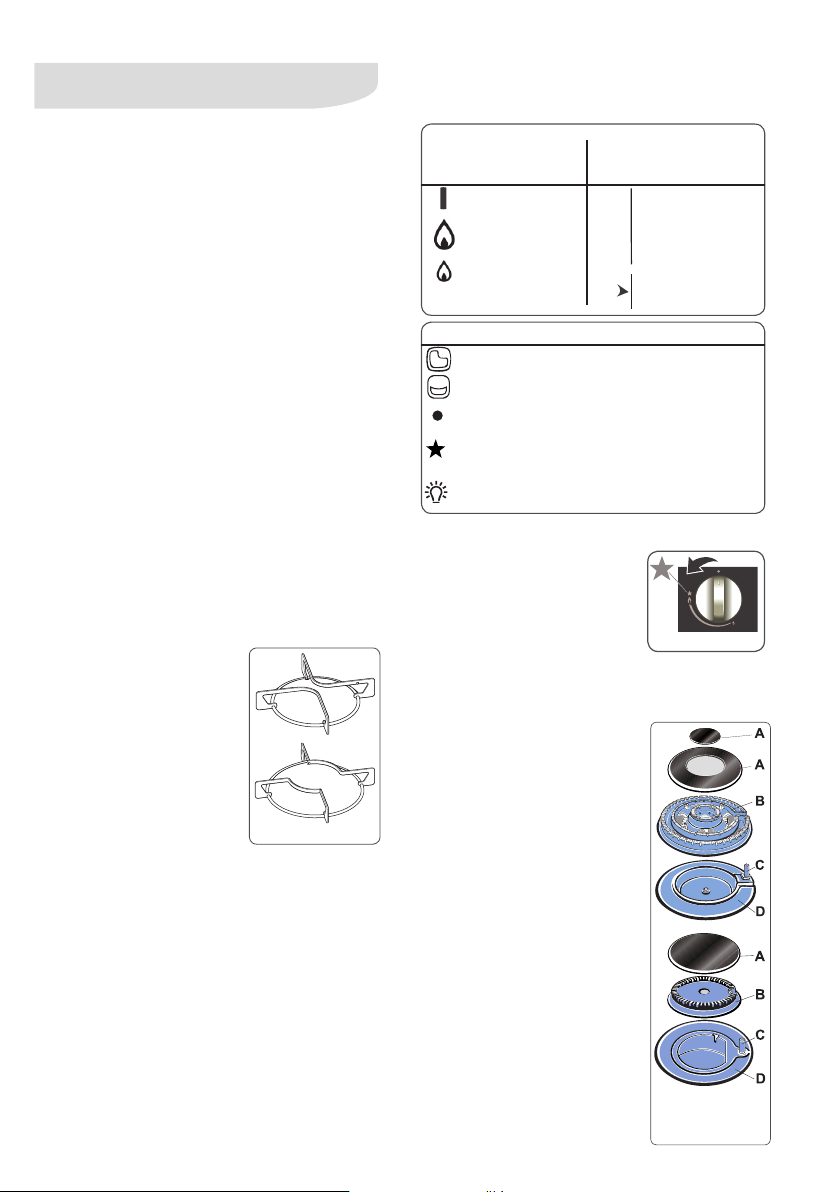

Botão de Controle de Gás

Os botões de funcionamento dos queimadores estão
colocados no painel de comando.

Posição dos botões

de controle da

mesa

Fechado

Máximo

Mínimo

Posição botão de

controle do

forno

280
255

Graduação de

230

temperatura

205
180

Acionamento do

grill

Grill

Painel de Controle

Posição do queimador ( Boca )

Forno

Indicação da posição dos botões de controle
Acendimento

automático
Acendimento da

Lâmpada do Forno

Acendimento Automático da Mesa

O acendimento superautomá­tico permite acender os queima­dores acionando-se apenas os
botões de controle do Fogão.

1. Aperte e gire o botão para a

esquerda até a estrela (Fig. 4.2).

2. Com o botão ainda apertado, espere o quei-

mador da mesa acender.

3. Depois, regule a chama de acordo com o

desejado.

Se após algumas tentativas

não acender, verique se as tam­pas (Fig.4.3 - “A” e g.4.4 - “A”)

e os espalhadores (Fig.4.3 - “B”

e g.4.4 - “B”) estão colocados

corretamente.

Para interromper o fornecimen­to do gás gire o botão no sentido
horário até à posição fechado.

Na falta de energia elétrica, para
acender um queimador, aproxime
uma chama (fósforo aceso), pres­sione o botão correspondente e
gire-o no sentido anti-horário até
a posição de máximo.

Fig. 4.2

Fig.4.3

Fig.4.4

A - Tampa
B - Espalhador

C - Vela
D - Base

11

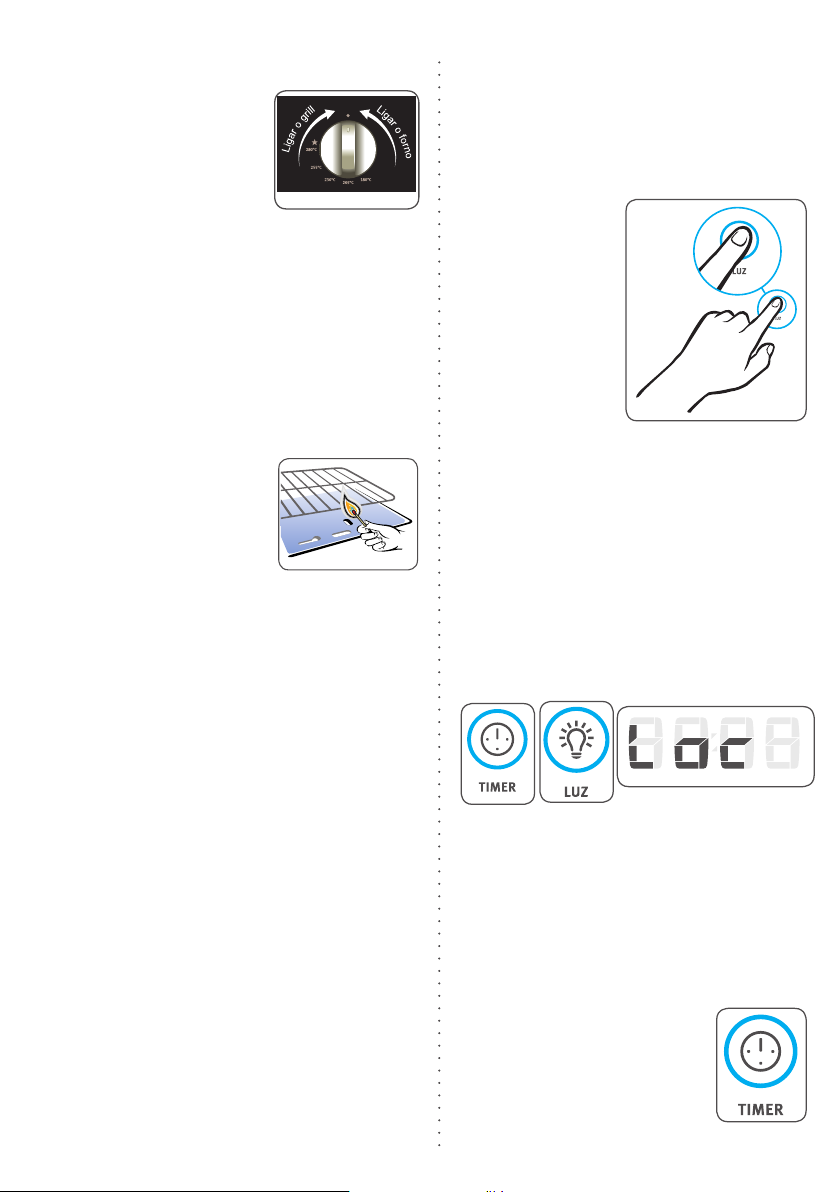

Funcionamento do Forno

Antes de ligar o forno, abra

totalmente a porta.

Após o acendimento, per-

maneça com a porta do for­no aberta por aproximada­mente 1 minuto, para permitir

a correta oxigenação do forno.

Feche a porta e proceda com o pré-aquecimento

antes de levar o alimento ao forno.

Acendimento Superautomático

1. Aperte e gire o botão para a esquerda (anti-

horário) até a estrela.

2. Com o botão ainda apertado, espere o forno

acender.

3. Depois de aceso, continue com o botão apertado
por mais 10 segundos. Caso contrário, o dispositivo
de segurança bloqueia gás apaga a chama.

Dispositivo de segurança bloqueia gás

Estes modelos estão equi­pados com um dispositivo de
segurança que bloqueia o
fornecimento de gás quando
a chama se extingue aciden­talmente.

Quando faltar energia elétri­ca, aproxime uma chama (fósforo aceso) até o orifício
no chão do forno, pressione e gire o Botão de Controle
do Forno para a graduação de temperatura máxima.
Após notar que o queimador acendeu, regule a chama
e segure o botão pressionando por 10 segundos

até que a chama permaneça acesa.

Abra totalmente a porta do forno antes de
acendê-lo para evitar o acúmulo de gás no interior
do forno.

Caso a chama não acenda ou apague aciden­talmente, retorne imediatamente o botão até a po­sição fechado, mantenha a porta do forno aberta
e aguarde pelo menos 1 minuto para que o gás
liberado se espalhe, evitando o risco de explosão,

só então tente acender novamente.

Observações:

O botão do forno inferior permite o giro livre, sem
que seja pressionado, porém, desta forma, o sistema
de segurança não libera a passagem de gás, logo,
não há risco de acidentes. Ao utilizar o forno retire
qualquer utensílio que estiver no interior do mesmo.

Jamais armazene ou utilize álcool, gasolina, ou

qualquer outro líquido e sprays inamáveis próximo

ao fogão.
Atenção ao desligar o forno grande, para não ligar o
grill de forma indesejada

.

Fig. 4.5

Fig. 4.6

Painel de Controle “Blue Touch”*

O seu fogão é equipado com um painel que utiliza a
tecnologia “Blue Touch” que permite o acionamento
das teclas apenas com o toque sobre o vidro.

Modo correto de usar as teclas

1. O modo correto de
usar as teclas deve

ser como mostra a ­gura 4.7. Certique-se

de que seu dedo está
posicionado no centro
da tecla. Se o dedo
não estiver no centro
da tecla, o fogão pode
não responder a sele­ção feita.

2. Encoste levemente
na tecla com a parte
da digital do dedo.

Fig. 4.7

Bloquear e Desbloquear o Painel

O seu fogão possui um programa especial para
bloquear o painel de funções, impedindo a progra­mação indesejada. O fogão pode ser bloqueado
a qualquer momento.

Para bloquear o fogão, siga os seguintes passos:

1. Selecione simultaneamente as teclas “Timer” e
“Luz” por aproximadamente 4 segundos. O “bip”
soará e o display indicará “Loc”.

2. Para desbloquear o forno proceda da mesma
maneira, até soar o “bip”.

Timer Alarme

O seu fogão possui a função Timer que permite
a utilização de um contador regressivo de tempo.
Para utilizar a função timer, siga os seguintes
passos:

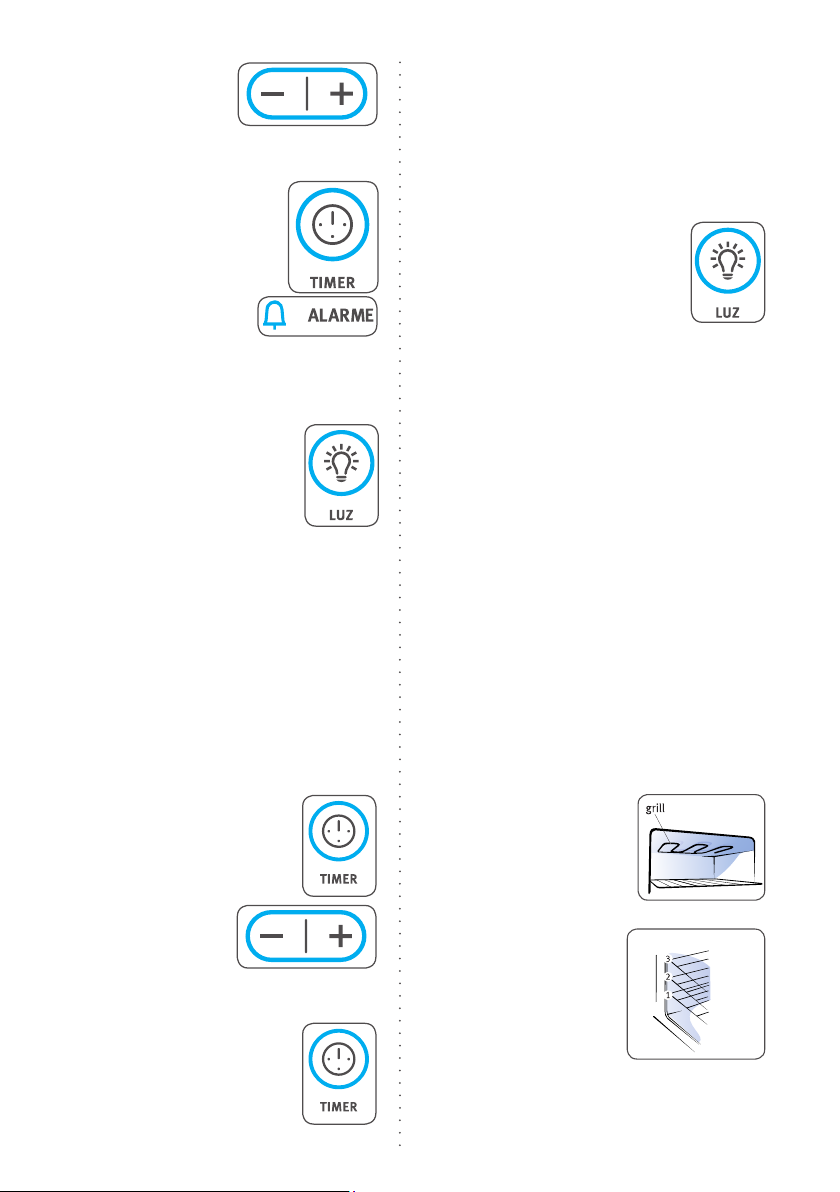

1. Toque a tecla “Timer”. O relógio
piscará em 00:00 indicando que o
tempo pode ser alterado.

12

2. Pressione os botões “-/+”
para selecionar o tempo
desejado. Para aumentar a
velocidade de incremento
do tempo, mantenha a tecla pressionada.

Aviso Sonoro “BIP”

Sempre que um controle correto é acionado, o
fogão emite um “bip”. Se você pressionar uma
tecla e não ouvir um “bip”, o fogão não aceitou
a instrução.

3. Toque a tecla “Timer” novamente
para iniciar a contagem regressiva

do tempo. O ícone “Alarme” cará

ativo, indicando o funcionamento
do timer.

4. Para cancelar a contagem regressiva, pressione
a tecla “Timer” durante a contagem. O display
mostrará o relógio.

Luz

Para iluminar o forno pressione a
tecla “Luz”. Após 2 minutos as lâm­padas desligarão automaticamente.

Ajustando o Relógio

O seu fogão possui um relógio interno que deverá
ser ajustado sempre que:

- O plugue de energia for conectado à rede
elétrica;

- Houver falta de energia elétrica.

Como ajustar o relógio:

1. O ajuste do relógio deve ser realizado sem
pausas, leia todas as instruções antes de iniciar
o processo.

2. Pressione por aproximadamente 5
seg a tecla “Timer”. O relógio piscará
indicando que poderá ser ajustado.

3. Pre ssione os bot ões
“-/+“ para ajustar o relógio.
Mantenha a tecla pression­ada para um avanço mais
rápido do tempo. O relógio opera no modo 24h.

4. Conrme a hora ajustada pres­sionando o botão “Timer” novamente
ou aguarde aproximadamente 10
segundos até relógio parar de piscar.

Para desativar o “bip” siga os seguintes passos:

1. Selecione a tecla “Luz” durante
aproximadamente 4 segundos, até
soar o “bip”.

2. Para ligar o “bip” proceda da mesma maneira.

Caso o comando ou interação desejada sejam
inválidos o fogão retornará 2 bipes curtos.

Modo de Espera

Após aproximadamente 3 minutos sem ser uti­lizado, o fogão entrará em modo de espera: o

relógio cará ativo no display e os botões carão

apagados.

Ao entrar em modo de espera, o teclado cará

automaticamente bloqueado. Para desbloqueá-lo,
proceda conforme o item “Bloquear e Desbloquear
Teclado”.

Funcionamento do Grill

O Grill é uma resistência
elétrica instalada na parte
de cima do forno (Fig.4.8),
que aquece e emite radiação
infra-vermelha que serve para
dourar, grelhar ou gratinar os
alimentos.
As prateleiras do forno pos­suem três níveis (Fig. 4.9).
Coloque o alimento sobre
a prateleira previamente
posicionada conforme o tipo
de alimento:

 Carnes fatiadas e finas

são colocadas na prateleira mais próxima do
Grill;

 Assados enrolados, aves e outros, devem car

mais afastados do Grill;

Posição da prateleira

Fig. 4.8

Fig. 4.9

13

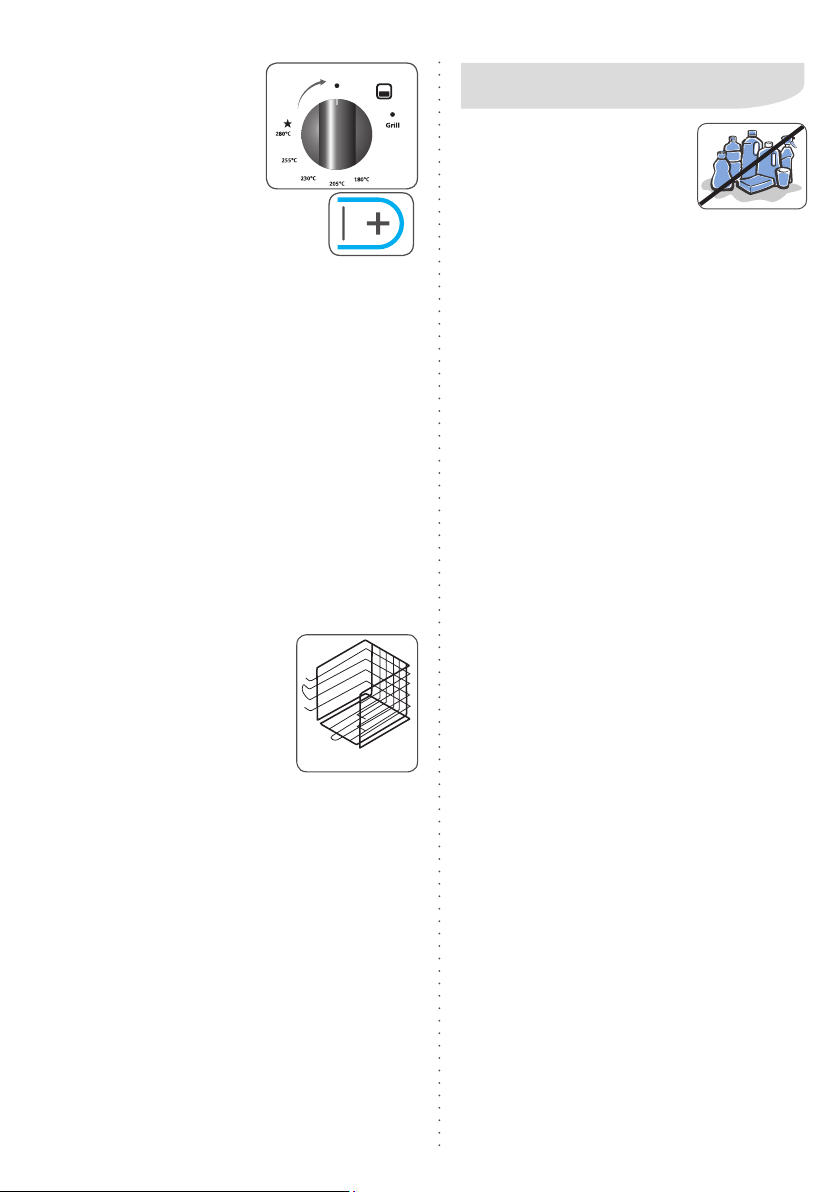

Para acionamento do grill,
aperte o botão e gire no
sentido da luz indicativa
do grill (Fig. 4.10). Em
seguida pressione o bo-

tão “+” para conrmar a

utilização do grill.

Observe que a luz do grill ao lado do botão se
manterá acesa enquanto o grill do forno inferior
estiver em funcionamento.
ATENÇÃO: Por motivo de segurança, o grill elétri­co e o forno a gás não funcionam simultaneamen­te, pois o botão do forno gira nos dois sentidos,

no sentido horário liga o Grill, no sentido

anti-horário liga o forno. Na posição indicada

na gura do botão (Fig. 4.10), o forno e o grill
estão desligados. Após o uso, certique-se de
que o botão esteja nesta posição (desligado).

Ao usar o grill do forno, lembre-se que o tempo de
aquecimento é menor que o dos fornos. Cuidado
para não queimar os alimentos e também não
sofrer queimaduras.

Ligar o
Grill

Fig. 4.10

Instalação ou Troca da Lâmpada

Para evitar choque elétrico, ao instalar, trocar ou
limpar a lâmpada assegure-se de que o fogão es­teja desligado da tomada. Para
retirada do protetor da lâmpada
(Fig. 4.11), pressione as laterais
e puxe um lado de cada vez até
desencaixar. Para recolocar,
proceda de maneira inversa.
Veja a potência e a tensão
correta da lâmpada para o seu

modelo em “Especicações Técnicas”.

Fig. 4.11

5. Limpeza e Manutenção

Limpeza Geral

Antes de executar qualquer limpeza
ou manutenção, desligue o fogão
da tomada e feche os registros de
gás. A limpeza deverá ser feita com
o Fogão frio.

Não use em hipótese alguma agentes de limpeza
como: cloro, água sanitária, querosene, gasolina,
solventes, removedores, ácidos, vinagres, suco de
limão, produtos químicos ou abrasivos, pois podem
causar manchas e acidentes.

Para a limpeza das partes de aço inoxidável, das esmal­tadas, dos vidros e do painel use uma esponja macia
ou um pano úmido com água morna e sabão neutro ou
detergente tipo lava-louças neutro. Não utilize palha

metálica, a parte verde das esponjas, pós abrasivos
e substâncias corrosivas que possam arranhar as
citadas partes.

Conserve as velas de acendimento eletrônico dos quei­madores limpas e isentas de crostas de sujeira.
Não utilize papel alumínio para forrar a mesa do fogão,
pois pode causar manchas na mesa e prejudicar o
funcionamento das velas.
Não deixe que substâncias ácidas ou alcalinas, como:
vinagre, café, leite, água salgada, suco de tomate etc.,
permaneçam por muito tempo em contato com as super­fícies da mesa, queimadores ou superfícies esmaltadas:
tampas dos queimadores, as grades (trempes), o topo e
o chão do forno. Em caso de derramamentos, proceda
a limpeza imediatamente.
A limpeza dos queimadores, das tampas e dos espalha­dores deve ser feita periodicamente com água morna
e sabão neutro ou detergente tipo lava-louças neutro.
Antes de recolocá-los no seu lugar, enxugue-os bem

e verique se todos caram limpos e secos. Verique

se estão bem encaixados. Acenda os queimadores e
deixe-os ligados por aproximadamente 1 minuto para
garantir a secagem completa.
Podem ocorrer pontos de oxidação na parte inferior da
tampa do queimador, na região sem esmalte. Porém,
esses pontos de oxidação não interferem no funciona­mento do fogão.
Nas grades (trempes) da mesa é normal a ocorrência de
marcas brancas ou prateadas que parecem riscos. Essas
marcas acontecem devido ao resíduo do metal do fundo

de panelas que ca acumulado nas grades.

Não deixe cair líquidos ou sólidos dentro do queimador
para não desregular a chama ou causar entupimentos.
Caso aconteça, desligue o queimador, espere esfriar e
limpe com pano úmido.
Tome cuidado especialmente quando a mesa estiver sem

as bocas. Não deixe cair apos ou detritos no sistema

14

de gás pois pode desregular a chama ou causar entupi­mento no pequeno orifício de saída de gás.

Desmontagem / Montagem da Porta do
Forno

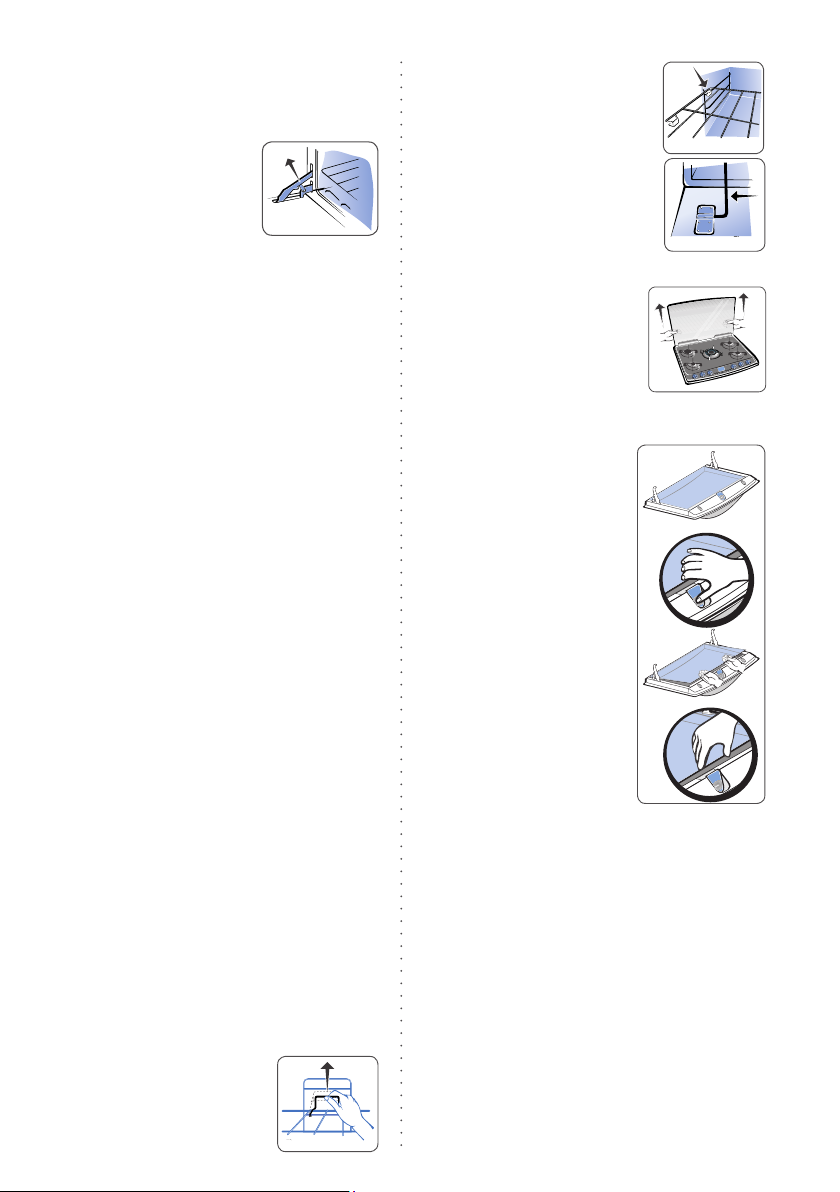

Abra totalmente a porta do forno,
levante a presilha da dobradiça da

porta, conforme indicado na gura

ao lado (Fig. 5.1).
Segure a porta pelas laterais e feche-a lentamente até
que se perceba uma certa resistência; neste ponto, force
e, ao mesmo tempo, levante a porta em direção ao alto,
de modo a liberar o encaixe da dobradiça do corpo do
fogão e retire-a.
Para a montagem, execute a operação contrária, to­mando cuidado para que o encaixe da dobradiça seja
introduzido no local próprio.

Fig. 5.1

parte traseira da prateleira superior

(g. 5.2.1).

Reposicione a prateleira encaixando-

a na guia lateral (g. 5.2.2), empurre

até o gancho travar na parte traseira
da prateleira e posicione no encaixe

da porta (g. 5.2.3).

Tampa de Vidro Removível

A tampa de vidro balanceada pode
ser facilmente removida bastando
abrir a tampa na posição vertical
e levantá-la, desencaixando-a

de seus suportes (g. 5.3). Para

montar, proceda de modo inverso.

Fig. 5.2.2

Fig. 5.2.3

fig. 5.3

Forno Autolimpante

O forno autolimpante tem um revestimento com esmalte
especial de porcelana. Este revestimento não é tóxico,
não libera odores que possam alterar o sabor dos
alimentos e não interfere na qualidade e tempo de cozi­mento. A combinação da textura e os agentes oxidantes
de esmalte auxiliam a dissipação da gordura durante
todo o tempo em que o forno estiver funcionando. As­sim, o processo de limpeza é contínuo e as manchas
de gordura são quimicamente rompidas e eliminadas.

Cuidados com o Forno Autolimpante

Se ocorrer, por acidente, grande concentração de
gordura nas paredes internas do forno com revesti­mento autolimpante, devido ao derramamento direto
de óleo, recomenda-se uma limpeza manual. Proceda
da seguinte forma:

1. Retire as prateleiras. Aqueça o forno, na graduação
de chama alta, por aproximadamente 2 a 3 minutos
para amolecer os resíduos de gordura; após esse perío-

do desligue o forno. Certique-se de que a temperatura

no interior do forno esteja suportável antes de iniciar a
limpeza, para evitar riscos de queimaduras. Remova
o excesso de gordura com um pano seco.

2. Com uma esponja macia umedecida em água e
amoníaco (1 parte de amoníaco para 3 de água),
amoleça os resíduos de gordura.

3. Enxágüe o forno, pressionado com uma esponja
umedecida em água fria, sem esfregar.

4. Aconselhamos ligar o forno, por 10 minutos na
posição máxima para a secagem interna.

Prateleira Autodeslizante e Reguláveis

A prateleira de alguns modelos pos­sui sistema autodeslizante com duas
prateleiras e três níveis de altura.
Para regular a altura, retire a praterei­ra superior levantando o gancho da

Fig. 5.2.1

Desmontagem do Vidro da Porta

O vidro interno da porta do
forno é removível para facilitar
a limpeza.

- Para removê-lo abra a porta do

forno (g. 5.4.1).

- Pressione o botão (g. 5.4.2)

com o polegar, até o final da
trava.

- Puxe o vidro com cuidado (g.

5.4.3).

- Para a montagem, coloque
o vidro na posição anterior e

pressione-o contra o botão (g.

5.4.4) até ouvir um “click” e cer-

ticar que está travado.

Após a retirada do vidro, este
deve ser manuseado com
cuidado para evitar que ele
se quebre.

fig. 5.4.1

fig. 5.4.2

fig. 5.4.3

fig. 5.4.4

Limpeza dos Queimadores

Evite que alimentos sejam derramados sobre os quei­madores durante o cozimento.
Se isso ocorrer, limpe-os imediatamente após o uso,
após o resfriamento do produto.
A utilização prolongada dos queimadores contendo
resíduos de alimentos tornará a limpeza muito difícil.
Não deixe as peças dos queimadores imersas em água
com detergente por mais de 10 minutos.
Não coloque os queimadores ainda quentes na água
fria, pois pode causar empenamento pelo choque
térmico.

15

6. Solução de Problemas

Assistência ao Consumidor

Caso seu Fogão apresente algum problema de funcionamento, antes de ligar para o Serviço Autorizado,

verique abaixo se a causa da falha não é simples de ser resolvida ou se não é falha na utilização, o que

pode ser fácil e rapidamente corrigida, sem necessidade de aguardar um técnico.

Prováveis Causas/Correções

O forno não funcio­na (não liga)

O forno solta fu­maça
Porta do forno
embaçada

A luz do forno não
acende

Há formação de
umidade nos ali­mentos e no interior
do forno
Assa muito lento /
Assa muito rápido

O painel de controle
Blue Touch não aciona

Queimador da mesa

não acende
Resíduo de cola

Queimador do for­no não permanece
aceso
Quando as correções sugeridas não forem sucientes, chame o Serviço Autorizado Electrolux, que
estará à sua disposição.

Botões de comando não foram seleciona­dos corretamente para o cozimento.

Na instalação elétrica da residência o
disjuntor está desligado ou falta energia
elétrica.

O registro do gás está fechado.
Chama amarela/vermelha.

Forno sujo de gordura ou molho.

Umidade entre os vidros.

Lâmpada queimada ou sem lâmpada.

Sem energia elétrica

Os alimentos são deixados muito tempo
no interior do forno após o término do
cozimento.

Os tempos de cozimento e a temperatura
selecionada não estão corretas.

O painel está bloqueado por segurança.

Acionamento incorreto das teclas.

Espalhador e/ou tampa mal posicionados.

Resíduo de cola proveniente das etiquetas

Sistema Bloqueia-gás não foi acionado
corretamente.

Verique os botões e repita as operações

indicadas no item “Como Usar”, pág. 11.
Ligue o disjuntor ou chame um eletricista

de sua conança.

Abra o registro.

Verique se o gás não está no m ou se

não há sujeira/umidade no queimador.
Limpe o forno após cada utilização confor­me item “Limpeza e Manutenção”, pág. 14.
Dependendo das condições atmosféricas
é normal. Ligue o forno e aguarde alguns
minutos.
Adquira, no Serviço Autorizado Electrolux,
uma lâmpada para fogão, e faça a substitui­ção/instalação, conforme item “Instalação
ou troca da Lâmpada do Forno”, pág. 14.

Verique se o plugue está ligado na tomada
e se há energia na tomada. Verique se o

disjuntor está ligado.
Não deixe os alimentos no forno por

mais de 15 minutos após a nalização

do cozimento.

Consulte o item tempo na Tabela de Tem­pos e Temperaturas, pág. 18.

Verique se o gás não está no m.

Desbloqueie o painel como descrito na
pág. 12: Bloquear e Desbloquear o Painel.
Acionar tecla conforme “Modo correto de
usar as teclas”, pág. 12.

Verique se o espalhador e a tampa estão

corretamente montados.
Remover as etiquetas antes de utilizar
o fogão.
Utilizar esponja macia e limpador líquido
multi-uso.

Após acender o queimador, permaneça
com o botão de controle pressionado por
10 segundos.

Códigos de Erros

E-1
H-1 e H-2

16

Erro de tensão fora da especicada.

Super aquecimento dos componentes eletrônicos.

7. Dicas e Conselhos

Recomendações Importantes

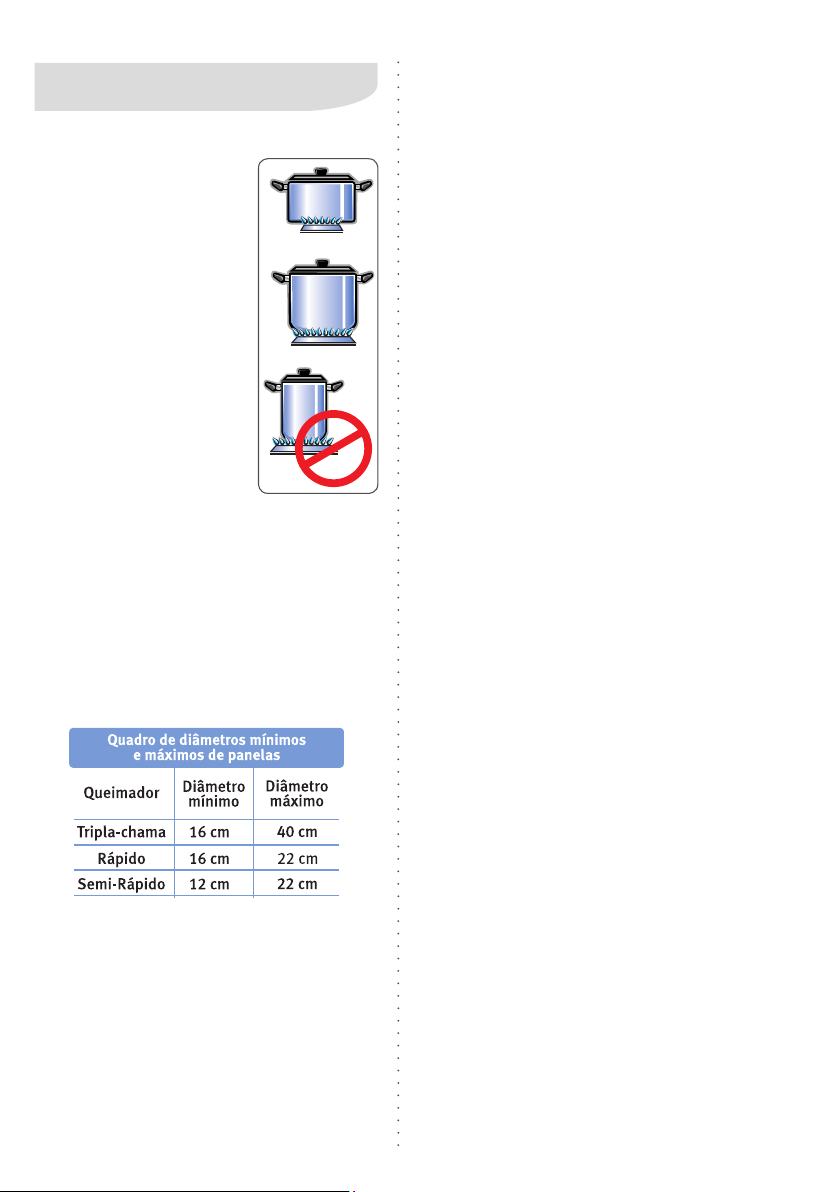

Para um menor consumo de
gás e um melhor aproveita­mento, aconselha-se o uso
de panelas com um diâmetro
adaptado ao tamanho dos

queimadores (gs. 7.1 e 7.2),

evitando que a chama queime

no vazio (g. 7.3).

Recomenda-se que assim que
o líquido começar a ferver, a
chama seja reduzida até ao
mínimo possível mantendo a
fervura.
Assegure-se para que haja
circulação de ar no ambiente
onde o fogão esteja instalado.
Para facilitar a ignição, acen­der o queimador antes de co­locar a panela sobre a grade.
Abaixar ou apagar a chama antes de retirar a
panela.
Durante o cozimento, quando se utilizam óleos e
outras gorduras, é necessário estar atento, pois
ao serem derramados podem incendiar-se.
Use somente panelas com fundo plano e que
garantam um boa estabilidade sobre as grades.

Fig.7.1

Fig. 7.2

Fig. 7.3

Conselhos para Cozimento ao Forno

Para preparar assados, é sempre necessário
fazer um pré aquecimento de aproximadamente
15 minutos na posição máxima, antes de colocar
o alimento dentro do forno.

Para o Cozimento de Doces:

Os doces devem ser cozidos a uma temperatura
moderada (normalmente entre 180ºC e 205ºC) e
requerem o pré-aquecimento do forno (cerca de
15 minutos).
Não abra a porta do forno quando cozinhar pratos
fermentados (por exemplo: pão, massas fermenta-

das e suês); a corrente de ar frio bloqueia o seu
crescimento. Para vericar o grau de cozimento,

espete um palito no centro do alimento; se este
sair seco o doce está cozido no ponto. Para fazer

esta vericação, espere que tenha passado pelo

menos 3/4 do tempo de cozimento previsto.

Caso o doce que mais cozido por fora que em

seu interior, seria necessário um tempo maior de
cozimento, em uma temperatura inferior.

Para Uso do Grill

Utilize para gratinar ou dourar massas, carnes,
suês, doces, etc. Para um melhor controle, reco­menda-se utilizar o grill com a porta entreaberta,
ou se preferir, com a porta fechada, sob constante
observação, pois seu aquecimento é muito rápido.
Assam-se no grill carnes e peixes geralmente de
pouca espessura, aves abertas ao meio, alguns
legumes (por exemplo: abobrinha, berinjela, to­mate etc.), espetos de carne ou de peixe e frutos
do mar. A carne e o peixe assados no grill devem
ser ligeiramente untados com azeite e colocados
sobre a prateleira na guia mais próxima do grill.
A intensidade de calor será controlada pela altura
da prateleira. O calor é mais intenso nos níveis
superiores, assim, você deverá posicionar o ali­mento da forma mais conveniente, de acordo com
a receita a ser preparada.

Para Assar Peixe:

Asse os peixes de tamanho pequeno a uma tem­peratura alta. Os peixes de tamanho médio, inicial­mente a uma temperatura alta e depois diminuindo
gradualmente. Os peixes de tamanho grande, desde
o princípio, a uma temperatura moderada.

Verique se o peixe está bem assado levantando

delicadamente uma ponta; a carne deve ser uni­formemente branca e opaca, a menos que se trate
de salmão, truta ou outro que possua coloração.

Para Assar Carne:

A carne a ser assada no forno deverá pesar pelo

menos 1 kg, para evitar que que muito seca. Se

a peça de carne for magra, use azeite ou mar­garina ou um pouco de ambos. A margarina e o

17

azeite serão desnecessários se a peça de carne
for gordurosa. Quando a peça possuir gordura
apenas em um dos lados, coloque-a no forno com
este lado virado para cima; a gordura ao derreter,

untará sucientemente a parte que cou por baixo.

Inicie o cozimento das carnes vermelhas em uma
temperatura elevada, reduzindo-a depois para
acabar de cozer a parte interior.
A temperatura de cozimento das carnes brancas

pode ser moderada do princípio ao m.
O grau de cozimento pode ser vericado espe­tando-se a carne com um garfo; se estiver rme,
signica que está cozida no ponto.

As peças de carne vermelha deverão ser retiradas
do refrigerador com uma hora de antecedência,

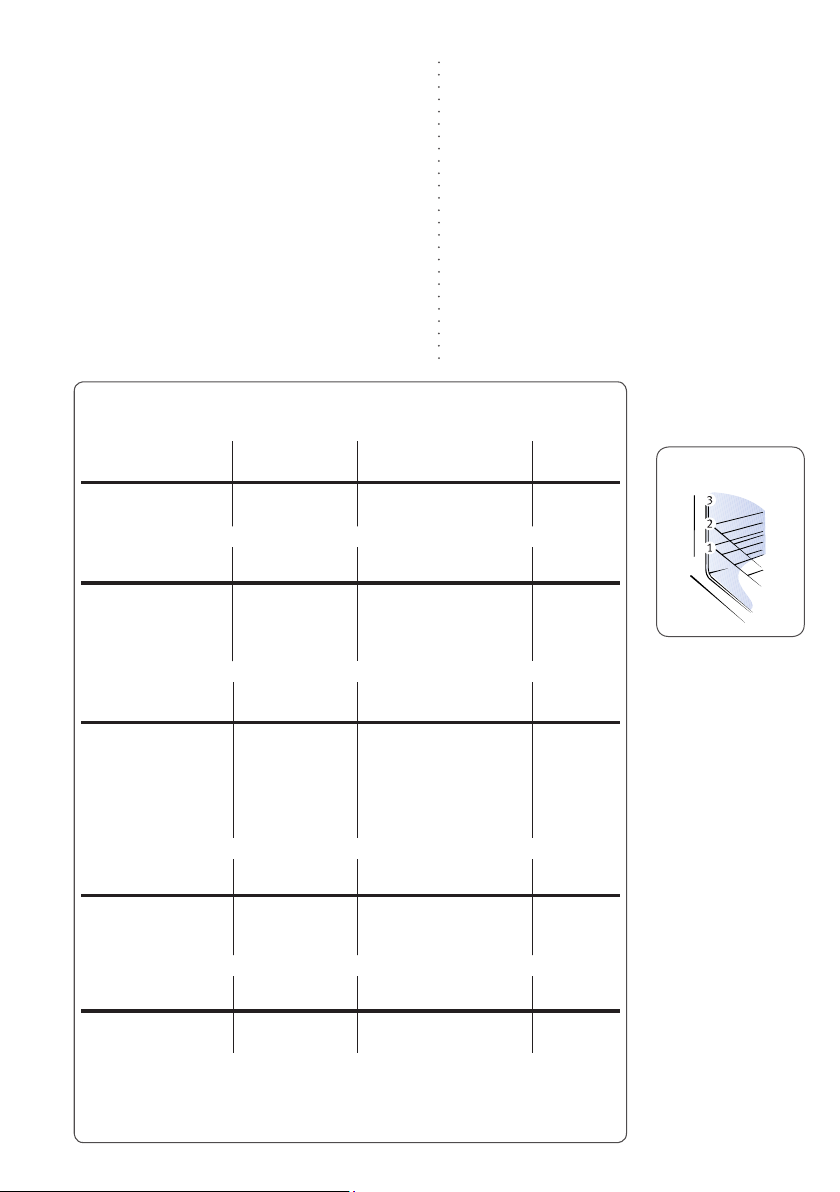

Tabela de Tempos e Temperaturas

Cozimento no Forno

Doces

Bolos
Torta de geléia

Posição da

Prateleira

2
2

Temperatura

para que não endureçam com a variação brusca
de temperatura.
Coloque o assado no forno em recipientes ade­quados com a borda baixa (um recipiente com a

borda alta diculta a entrada do calor) ou então

diretamente sobre a prateleira, colocando uma
fôrma grande na prateleira de baixo para recolher
os respingos e a gordura.
Terminado o cozimento, é aconselhável aguardar
pelo menos 15 minutos antes de cortar a carne
para que o molho não escorra. Antes de serem
servidos, os pratos podem manter-se no calor do
forno à temperatura mínima.

0

205 / 230

180 / 205

Tempo

C

(min.)

35 / 45
40 / 50

Posição da

prateleira

Peixe

Filés ou postas
Assado
Assado com papel

Posição da

Prateleira

2
2
2

Temperatura

180 / 205

205 / 230

205 / 230

0

Tempo

C

(min.)

15 / 20
25 / 30
20 / 25

alumínio

Carne

Vitela
Porco
Frango
Peru
Carne de Vaca
Carneiro

Pão e Pizza

Pizza
Focaccia italiana
Pão

Suês

Suê de verdura

Massa cozida

Posição da

Prateleira

2
2
1
1
2
2

Posição da

Prateleira

2
2
2

Posição da

Prateleira

2
2

Temperatura 0C

205 / 230
205 / 230
205 / 230
230 / 255
230 / 255
230 / 255

Temperatura

0

230 / 255

205 / 230

230 / 255

Temperatura

0

180 / 205

230 / 255

Tempo

(min.)

60 / 70

70 / 80
80 / 90
80 / 90
70 / 80
85 / 95

Tempo

C

(min.)

20 / 30
25 / 35
40 / 50

Tempo

C

(min.)

30 / 40
35 / 45

Obs.: Os dados da tabela são apenas indicativos. A experiência, os diferentes há­bitos alimentares e o gosto pessoal, irão sugerir as variações a serem efetuadas.
Os tempos e as temperaturas indicados são válidos para quantidades médias
de alimentos (carnes 1,0/1,5 kg; massas para doces, pizzas, pão 0,5/0,8 kg).

18

8. Especificações Técnicas

Modelo

Altura (mm)
Altura com tampa aberta
Largura do produto(mm)
Profundidade (mm)
Profundidade c/ porta do forno aberta (mm)
Profundidade mínima do móvel
Tensão (V)
Freqüência (Hz)
Capacidade forno grande (litros)
Potência do forno grande (W)
Potência dos queimadores (W)
Semi-rápido
Rápido
Tripla-chama
Potência grill elétrico (W)
Tipo de gás:
Pressão do gás GLP
Pressão do gás GN
Lâmpada
Peso com embalagem (kg)
Peso sem embalagem (kg)
Corrente máxima do produto (A)

Potência Stand-By (W)

76EGX

685

1.250
800
717

1140

630

127 / 220

60

93,2

3.100

2.100

2.700

3.700

1200

2,75 kPa

1,96 kPa

60W

55,7

54

10,1A para 127V

5,8 para 220V

2

IMPORTANTE

Este produto foi concebido e deve ser utilizado exclusivamente para uso doméstico.
Este produto atende ao programa Brasileiro de Etiquetagem do INMETRO que verica a eci­ência energética do produto de acordo com o regulamento RESP/008-FOG.

Disjuntores

É recomendável a instalação de um disjuntor exclusivo para o fogão. Em caso de dúvida com relação ao
sistema elétrico de sua residência, consulte a concessionária de energia elétrica.

Os os da tomada onde será ligado seu fogão devem ser de cobre e ser seção mínima conforme NBR5410.

Disjuntor dimensionado conforme NBR5410.

19

9. Tabela de Características

Tabela de Características

Características 76EGX

Tampa balanceada removível sim
Queimador semi-rápido 3
Queimador rápido 1
Queimador tripla chama 1
Bloqueia gás - forno inferior sim
Acendimento superautomático sim
Timer conta minutos sim
Prateleiras auto-deslizantes 2
Queimadores selados sim

20

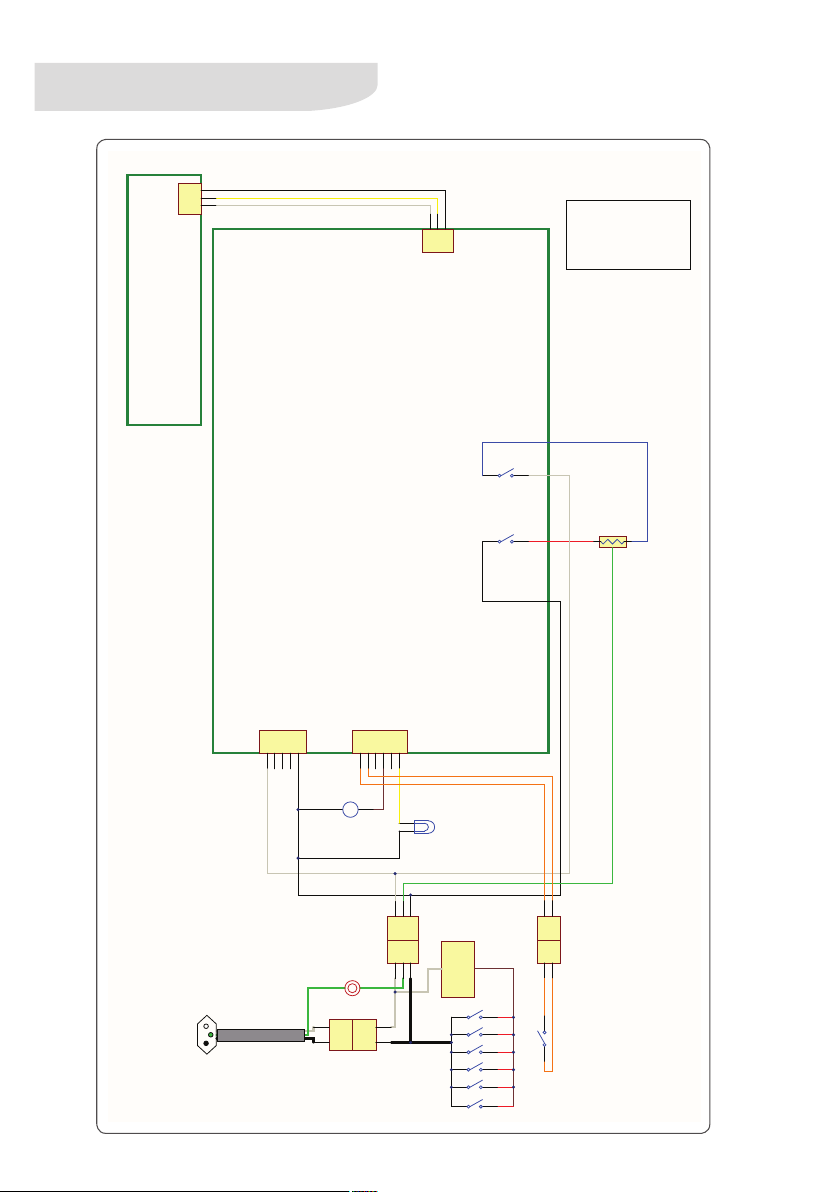

10. Esquema Elétrico

LAYOUT VERSION

GYL

JARDEL

JEAN

30/07/2010

1/1

DIAGRAMA ELETRICO - MARIANE GLASS

ELECTRICAL DIAGRAM - MARIANE GLASS

00

1
2
3

CN3

PR
AM

BR

123

CN4

LEGENDA

AM - AMARELO

AZ - AZUL

BR - BRANCO

LR - LARANJA

PR - PRETO

VD - VERDE

VM - VERMELHO

MR - MARROM

PLACA DE INTERFACE

AZ

K7

K3

GRILL

VM

PLACA DE POTÊNCIA

12345

CN1

N

12345

6

CN3

AM

MR

M

VENTIL ADOR

LÂMPADA

BR

PR

123

123

IGNITOR

VD

BR

PR

BR

2

2

1

1

PR

S1 S2 S3 S4 S5 S6

PR

BR

VD

LR

LR

1

2

1

2

MR

LR

LR

INTERRUPTOR GRILL

INTERRUPTORES Q+FN

VM VM VM VM VM VM

21

11. Certificado de Garantia

A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer
vício de fabricação aplicável nas seguintes condições:

1. O início da vigência da garantia ocorre na data de emissão da competente

nota scal de venda ao consumidor correspondente ao produto a ser
garantido com identicação, obrigatoriamente, de modelo e características

de produto;

2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir

da data da emissão da nota scal preenchida conforme disposição do item
“1” deste certicado e divididos da seguinte maneira:

a) 3 (três) meses de garantia legal; e,
b) 9 (nove) meses de garantia contratual.

3. A fabricante não concede qualquer forma e/ou tipo de garantia para

produtos desacompanhados de nota scal de venda ao consumidor, ou
produtos cuja nota scal esteja preenchida incorretamente (observar
orientação do item “1” deste certicado);

4. Exclui-se da garantia contratual mencionada no item “2.b”, casos de
corrosão provocada por riscos, deformações ou similares decorrentes da
utilização do produto, bem como eventos conseqüentes da aplicação de

produtos químicos, abrasivos ou similares que daniquem a qualidade do

material componente;

Condições desta Garantia:

5. Qualquer defeito que for constatado neste produto deve ser imediatamente
comunicado ao Serviço Autorizado Electrolux mais próximo de sua
residência, cujo contato e endereço pode ser encontrado na relação que
acompanha o produto, no site da fabricante (www.electrolux.com.br), ou,
informado pelo Serviço de Atendimento ao Consumidor Electrolux.

6. Esta garantia abrange a substituição de peças que apresentem vícios

constatados como de fabricação, além da mão de obra utilizada no
respectivo reparo.

7. Peças de vidro, plástico, borracha, bem como os acessórios, as lâmpadas
e as peças sujeitas ao desgaste natural pelo uso, tais como grades
(trempes), espalhadores e tampas dos queimadores, são garantidos contra
vícios de fabricação apenas pelo prazo legal de 90 (noventa) dias, contados

a partir da emissão da nota scal de compra do produto.

A Garantia perderá a Validade quando:

8. Houver remoção e/ou alteração do número de série ou da etiqueta de

identicação do produto.

9. O produto for instalado ou utilizado em desacordo com o Manual de

Instruções, utilizado para ns diferentes do uso doméstico (uso comercial,

laboratorial, industrial, etc.) e reparado por assistência técnica não
credenciada pela fabricante.

10. O produto for ligado em tensão diferente a qual foi destinado.

22

11. O produto tiver recebido maus tratos, descuidos ou ainda sofrer

alterações, modicações ou consertos feitos por pessoas ou entidades

não credenciadas pela Electrolux do Brasil S.A.

12. O defeito for causado por acidente ou má utilização do produto pelo
Consumidor.

A Garantia concedida pelo Fabricante não cobrirá:

13. Produtos ou peças danicadas por acidente de transporte ou manuseio,

riscos, amassamentos ou atos e efeitos da natureza.

14. O não funcionamento ou falhas decorrentes de problemas de
fornecimento de energia elétrica e/ou falta de gás no local onde o produto
está instalado.

15. Despesas com transporte, peças, materiais e mão de obra para
preparação do local onde será instalado o produto (ex. rede elétrica,
conexões elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento,
etc.).

16. Chamadas relacionadas unicamente a orientação de uso constantes no

Manual de Instruções ou no próprio produto serão passíveis de cobranças.

Outras disposições:

17. As despesas de deslocamento do Serviço Autorizado, para atendimento
de produtos instalados fora do município de sua sede, obedecerão os
seguintes critérios:
a) para situações existentes nos primeiros 90 (noventa) dias seguintes

à data de emissão da nota scal de venda ao Consumidor, as despesas

serão suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte

à data da emissão da nota scal de venda ao Consumidor, as despesas

serão suportadas única e exclusivamente pelo Consumidor.

18. As despesas decorrentes e conseqüentes de instalação de peças que
não pertençam ao produto são de responsabilidade única e exclusiva do
Consumidor.

19. A Electrolux declara que não há nenhuma outra pessoa física e/ou
jurídica habilitada a fazer exceções ou assumir compromissos, em seu

nome, referente ao presente certicado de garantia.

20. Este CERTIFICADO DE GARANTIA é válido apenas para produtos
vendidos e utilizados no território brasileiro, sendo que qualquer dúvida
sobre as disposições do mesmo devem ser esclarecidas pelo manual
de instruções, pelo site da fabricante ou pelo Serviço de Atendimento ao
Consumidor Electrolux.

21. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES,
CERTIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando
necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/ou
o Serviço de Atendimento ao Consumidor.

23

Electrolux do Brasil S.A. - R. Ministro Gabriel Passos, 360 - Fone: 41 3371-7000 - CEP 81520-900

Curitiba - PR - Brasil.

68000560 Nov/11 Rev.01

http://www.electrolux.com.br
