Fogão a Gás
76EFX
Manual do Usuário
PARABÉNS! Você é um cliente especial que acaba
de adquirir um produto com a qualidade mundial
Electrolux.
Neste manual, você encontra todas
as informações para sua segurança
e o uso adequado de seu fogão.
Leia todas as instruções antes de
utilizar o produto e guarde este
manual para futuras referências.
Em caso de qualquer dúvida, ligue
gratuitamente para o Serviço de Atendimento ao Consumidor (0800 728 8778 ).
Guarde a nota scal de compra. A garantia só
é válida mediante sua apresentação ao Serviço
Autorizado Electrolux.
A etiqueta de identicação onde estão as informações
do código, modelo, fabricante e outras, será utilizada
pelo Serviço Autorizado Electrolux caso seu Fogão
necessite reparo. Não a retire do local onde está colada.
Dicas Ambientais
O material da embalagem é reciclável.
Procure selecionar plásticos, papel e
papelão e enviar às companhias de
reciclagem.
Este produto não pode ser tratado
como lixo doméstico. Em vez disso deve ser entregue
ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.
Índice
1. Segurança ................................................. 02
2. Descrição do Fogão ................................. 04
3. Instalação .................................................. 05
4. Como Usar ................................................11
5. Limpeza e Manutenção ............................ 14
6. Solução de Problemas ............................. 16
7. Dicas e Conselhos....................................17
8. Especicações Técnicas ......................... 19
9.Tabela de Caracteristicas .........................20

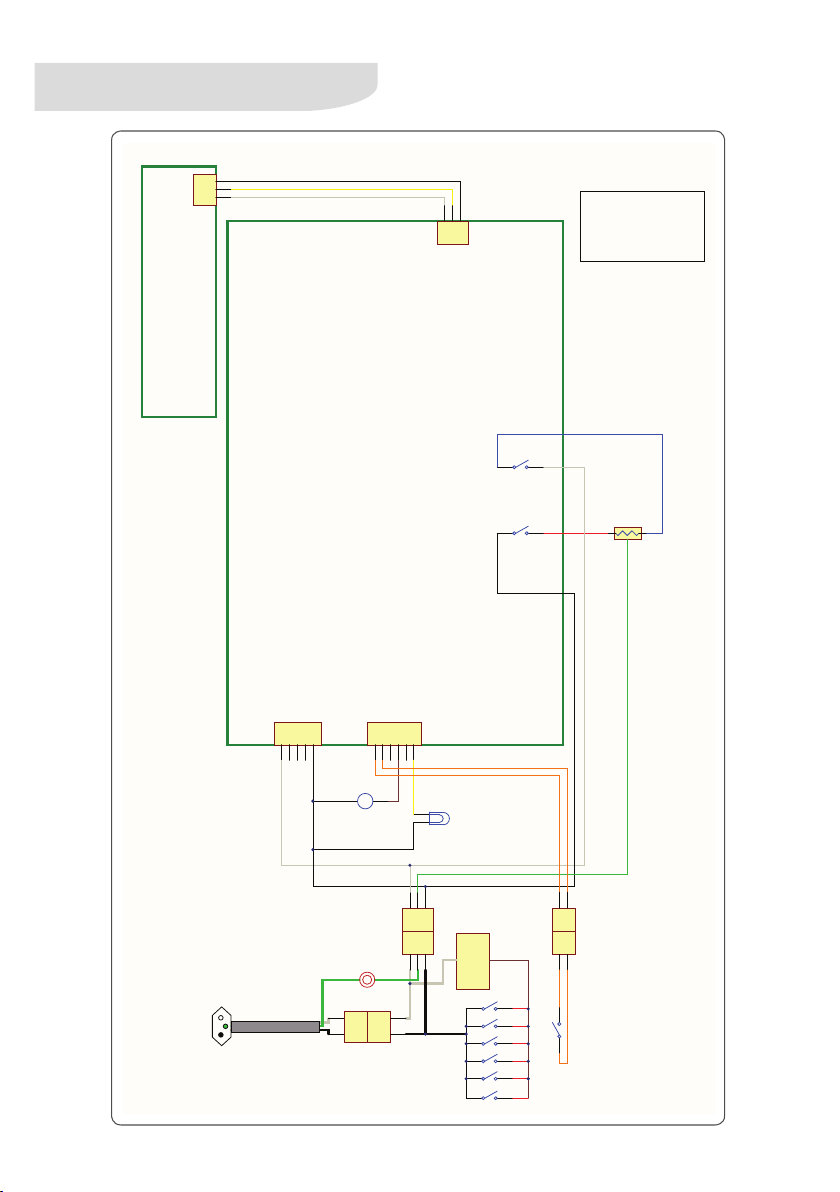

10. Esquema Elétrico ...................................21

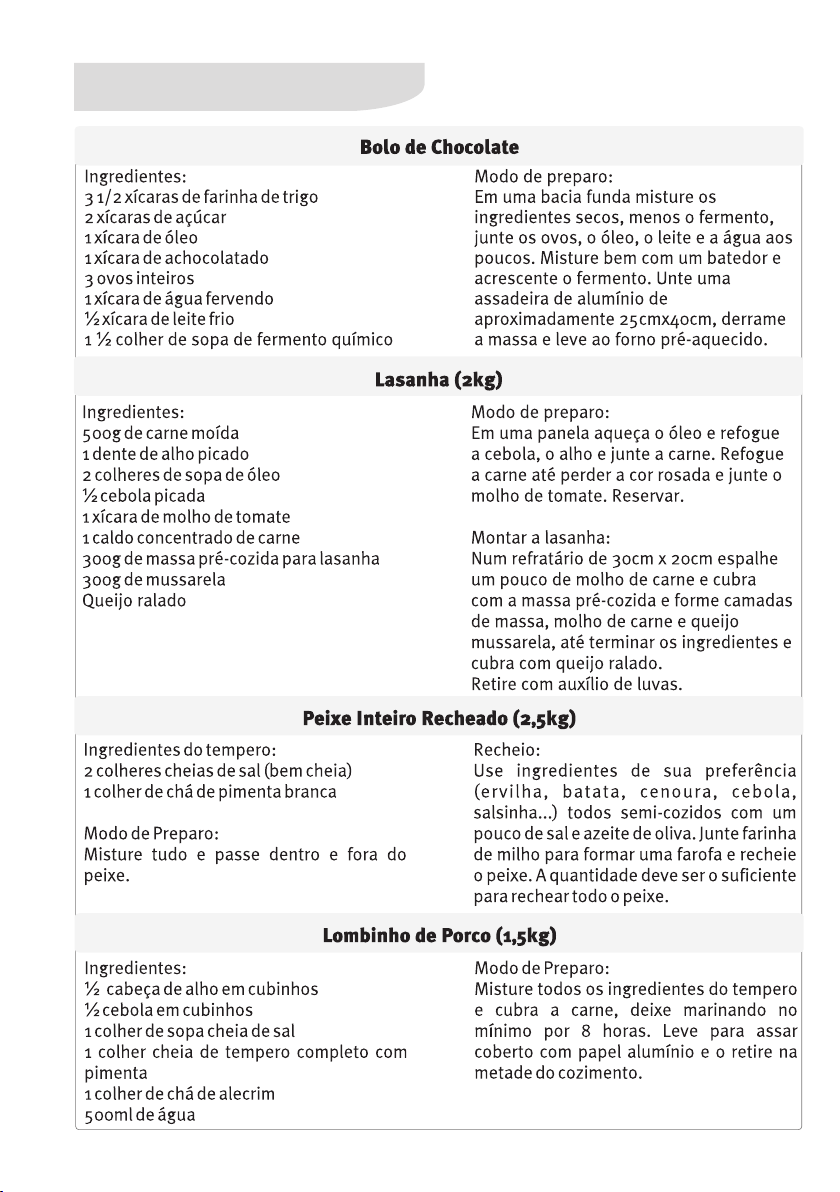

11. Receitas ...................................................22
12. Certicado de Garantia .......................... 26
1. Segurança
Para Crianças
Este aparelho não se destina a utilização por pessoas (inclusive crianças) com capacidades físicas,
sensoriais ou mentais reduzidas, ou por pessoas
com falta de experiência e conhecimento, a menos que tenham recebido instruções referentes a
utilização do aparelhoou estejam sob a supervisão
de alguém responsável pela sua segurança. As
crianças devem ser vigiadas para assegurar que
elas não estejam brincando com o aparelho.
Para o Usuário / Instalador
IMPORTANTE
CUIDADOS COM AS PARTES ELÉTRICAS:
Desligue o Fogão da tomada sempre que zer
limpeza ou manutenção, para evitar choques
elétricos.
Nunca desligue o Fogão da tomada puxando
pelo cabo elétrico. Desligue puxando pelo
plugue.
Não altere o plugue do seu Fogão. Não prenda,
torça ou amarre o cabo elétrico e não tente
consertá-lo, caso ocorram danos chame o
Serviço Autorizado Electrolux, a m de evitar
riscos.
Tenha cuidado para que o Fogão não que
apoiado sobre o cabo elétrico.
Ligue seu Fogão a uma tomada exclusiva, não utilize
extensões ou conectores tipo
T (benjamim).
Antes de instalar ou substituir a lâmpada os queimadores do fogão devem estar
desligados e o cabo elétrico
deve ser desligado da tomada. Assim você
evitará acidentes. Troque ou instale a lâmpada por outra lâmpada de fogão, vericando a
tensão elétrica da rede local. Veja a potência
correta da lâmpada para o seu modelo em
“Especicações Técnicas”.
É perigoso modicar as especicações ou
características do Fogão.
Este fogão foi projetado para uso com gás
GLP, se necessário a utilização de gás natural, chame o Serviço Técnico Autorizado
Electrolux mais próximo para a conversão.
Caso o fogão ainda se encontre no período de
cobertura da garantia, a conversão de gás é
gratuita, exceto as despesas com acessórios e
deslocamento do Serviço Autorizado (quando
2
o produto se encontrar fora do município sede
do Serviço Autorizado Electrolux). A conversão somente será possível se o gás natural
estiver disponível.
CUIDADOS COM ALIMENTOS E UTENSÍLIOS:
Para manusear ou retirar os alimentos do forno, utilize luvas
térmicas de proteção.
Não utilize panelas com fundo arredondado, para evitar
acidentes.
Nunca deixe o cabo das panelas no lado de fora do Fogão.
Ao utilizar óleo ou gordura nas
frituras, o cuidado deve ser
maior, pois os mesmos são
inamáveis.
Não armazene utensílios no
Fogão principalmente os que
apresentem resíduos ou grande quantidade de óleo ou
gordura.
CUIDADOS COM A LIMPEZA:
Por motivo de higiene e segurança, seu Fogão
deve ser mantido sempre limpo. Acúmulo de
gordura ou de outros alimentos podem causar
mau funcionamento e risco de acidentes (veja
limpeza e Manutenção).
Limpe sempre a tampa de vidro do Fogão após
cada utilização.
Após limpar o painel de controle, certique-se
de que os botões estejam todos na posição
“desligado”, especialmente o botão do forno,
que gira livremente para ambos os sentidos.
CUIDADOS GERAIS:
Nunca deixe panos ou materiais inamáveis
sobre a tampa de vidro durante o uso do Fogão.
Mantenha crianças e animais longe do Fogão
principalmente se ele estiver funcionando. As
partes próximas aos queimadores, as partes
externas, os puxadores e a porta esquentam e
podem provocar queimaduras.
A instalação do seu Fogão deve seguir as
instruções descritas neste manual.
Antes de acender o forno, abra totalmente a sua
porta para evitar o acúmulo de gás dentro dele.
Certique-se que o forno acendeu antes de
fechar a porta.
Ao se ausentar por um período prolongado,
feche o registro de entrada do gás.
Evite a instalação do Fogão próximo a materiais
inamáveis, por exemplo: cortinas, panos de
cozinha etc.
Os orifícios no chão do forno não devem ser
obstruídos. As paredes do forno não devem
ser revestidas com folhas de papel alumínio,
principalmente o chão do forno.
Verique sempre se os botões estão na posição
“
” (desligado) quando o Fogão não estiver
sendo utilizado.
Caso existam peças danificadas, dirija-se
ao Serviço Autorizado Electrolux e adquira
somente peças e acessórios originais para a
sua substituição.
Nunca use chamas ou faíscas para localizar
vazamentos de gás, pois podem provocar
explosões. Utilize uma esponja
com espuma de sabão ou detergente líquido.
Na falta de energia elétrica,
certique-se de que nenhum
botão de controle do Fogão
esteja aberto antes de usar um
fósforo para acender a chama.
Vazamento de Gás
Ao sentir cheiro de gás dentro de casa, tome as
seguintes providências:
1. Apague toda e qualquer chama.
2. Não acenda qualquer tipo de chama.
3. Não mexa em interruptores elétricos.
4. Não utilize o telefone e celulares próximo ao local,
saia do ambiente e faça a ligação de um local aberto
e ventilado.
5. Feche o registro da entrada de gás.
6. Abra as janelas e as portas, permitindo maior
ventilação do ambiente.
7. Afaste as pessoas do local.
8. Caso o vazamento seja no botijão retire-o e leve-
o para um local aberto e bem ventilado; chame o
distribuidor de gás.
9. Se o fogão é abastecido com gás canalizado ou
central (prédios), feche imediatamente os registros
de abastecimento; chame a companhia de gás
responsável.
10. Chame a assistência técnica para vericar o
problema.
Vazamento de Gás com Fogo
1. Se possível feche o registro de gás.
2. Afaste as pessoas do local.
3. Saia do local.
4. Chame o corpo de bombeiros
3
2. Descrição do Fogão
Modelo 76EFX
1. Tampa de vidro
2. Grades de ferro fundido (trempes)
3. Botões de controle do Fogão
4. Painel de controle
5. Painel Digital
6. Botão de controle da temperatura do Forno
7. Luz do grill
8. Puxador da porta
9. Porta do forno
10. Quadro de apoio
11. Arremate do gabinete

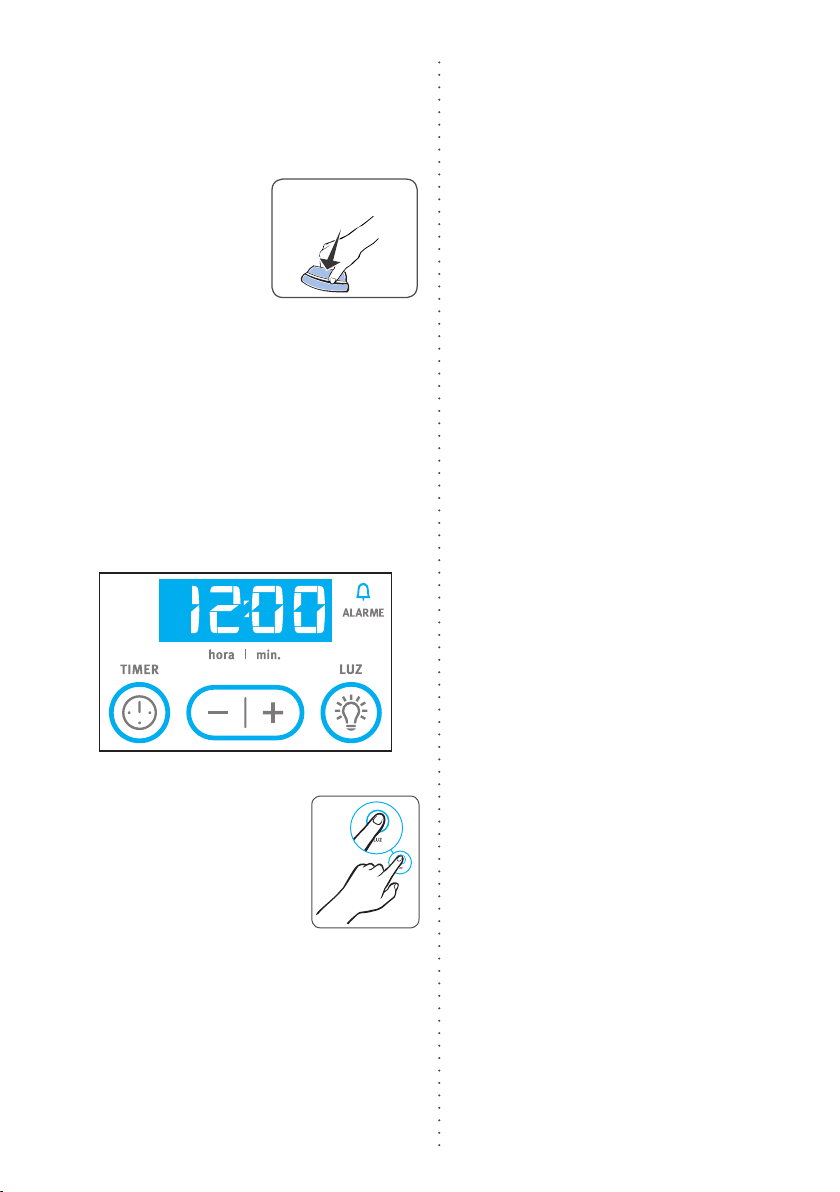

Tecla
Timer
Display
Tecla -/+
Queimador
Rápido
Queimador
Semi-Rápido
Mesa
Aviso Alarme
Tecla Luz do
Forno
Queimador
Tripla chama
Painel
Digital
Entrada
de gás
Queimador
Semi-Rápido
Painel de
Controle
4
3. Instalação
A primeira instalação é gratuita e deve ser feita, obrigatoriamente, pelo Serviço Autorizado
Electrolux.
Se durante o período de garantia a instalação
não for feita pelo Serviço Autorizado Electrolux ocorrerá a perda da garantia total (legal e
especial) do produto.
Antes de solicitar a instalação, verique se as
dimensões e características do nicho, a instalação elétrica (pág.7) e a posição do registro/
saída de gás (pág.8) estão de acordo com as
especicações deste manual.
Atenção: A instalação gratuita não cobre des-
pesas com conexões de gás, registros, etc. Se
houver necessidade de modicar a instalação
elétrica ou do gás, esta deverá ser efetuada por
pessoal qualicado, em conformidade com as
normas em vigor. A instalação não contempla este
tipo de serviço.
Para maiores informações consulte o “Certicado
de Garantia” na página 26.
Ao ligar para o Serviço Autorizado Electrolux
verique na parte traseira de seu produto as informações sobre o modelo, tipo de gás, número
de série, etc.
IMPORTANTE
Este fogão não foi projetado para ser colocado diretamente sobre o piso.
Cuidado! A instalação inadequada do produto poderá causar incêndios, explosões,
vazamentos e choque elétrico.
Condições do Local de Instalação
A utilização de um Fogão a gás produz calor e umidade no local em que é instalado.
Certique-se de que haja circulação de ar no local de
instalação do produto, mantendo a ventilação natural
ou instalando um exaustor de ar. Uma má ventilação
produz falta de oxigênio, que é prejudicial ao desempenho do Fogão e à saúde.
A utilização intensiva e prolongada do Fogão requer
uma ventilação suplementar, por exemplo a abertura
de uma janela ou de uma ventilação mais ecaz que
aumente o uxo de ar.
As correntes de ar não devem dicultar o bom funcio-
namento do Fogão ou apagar a chama.
Especificações dos nichos/gabinetes
Para nicho/gabinete sugerido a
seguir, as entradas de ar devem
estar totalmente desobstruídas
e as dimensões especificadas
devem ser rigorosamente respeitadas.
Respeite a altura de 80 a 85cm
entre o Fogão e um móvel, um depurador de ar ou uma coifa instalada acima do produto.
Nicho Opção 1: Armário até o chão com rodapé recuado.
Dimensões em mm
5
Nicho Opção 2
Armário suspenso com abertura inferior.
Nicho Opção 3
Armário com base em alvenaria com rodapé recuado.
200 x 650 (mínimo)
6
Nicho Opção 4
Armário com base em alvenaria sem rodapé.
Dimensões em mm
Instalação Elétrica
Para sua segurança, solicite a um eletricista de
sua conança a vericação das condições da rede
elétrica do local de instalação do Fogão, ou entre
em contato com o Serviço Autorizado Electrolux.
O fogão requer uma tomada especial tripolar com
disjuntor exclusivo (pág. 21).
Posicionamento da tomada elétrica
Na gura abaixo estão indicadas as posições
recomendáveis para se ligar o cabo de alimentação do seu fogão. Nunca ligue o cabo à tomadas
elétricas que estiverem localizadas na região
marcada com um “X”.
A temperatura do produto pode danicar plugues
e tomadas, o que poderá causar incêndios, explosões, curto-circuito ou choque elétrico.
Se houver a necessidade de
cruzar o cabo de alimentação
por trás do produto, chame o
Serviço Autorizado Electrolux
para que a saída do cabo de
alimentação do fogão seja
trocada para o outro lado do
produto (ver gura abaixo).
O cabo de alimentação deverá ser colocado de
forma a nunca encostar nas paredes quentes
do fogão, pois pode ocorrer o derretimento do
isolamento elétrico e curto circuito.
Não use extensões ou benjamins.
Em caso de dúvida, consulte o Serviço Autorizado
Electrolux.
7
Posicionamento do ponto de Gás
Deve existir um registro de gás exclusivo para
o fogão localizado no mesmo ambiente em que
este se encontra.
O registro deve estar visível, com fácil acesso,
sem quaisquer restrições e sempre fora do nicho/
gabinete, podendo ser fechado/desligado rapidamente, caso ocorra algum problema (NBR13932).
Se o ponto de gás estiver conforme posições A ou
E (g.1), o registro deve ser instalado conforme
esquema da gura 2. Este é o posicionamento
recomendável.
Caso o ponto de gás esteja nas posições B, D, F ou C (g.1), uma adequação deve ser realizada.
Se o ponto de gás estiver nas posições F ou C, o registro de gás deve ser instalado conforme esquema
da gura 3.
8

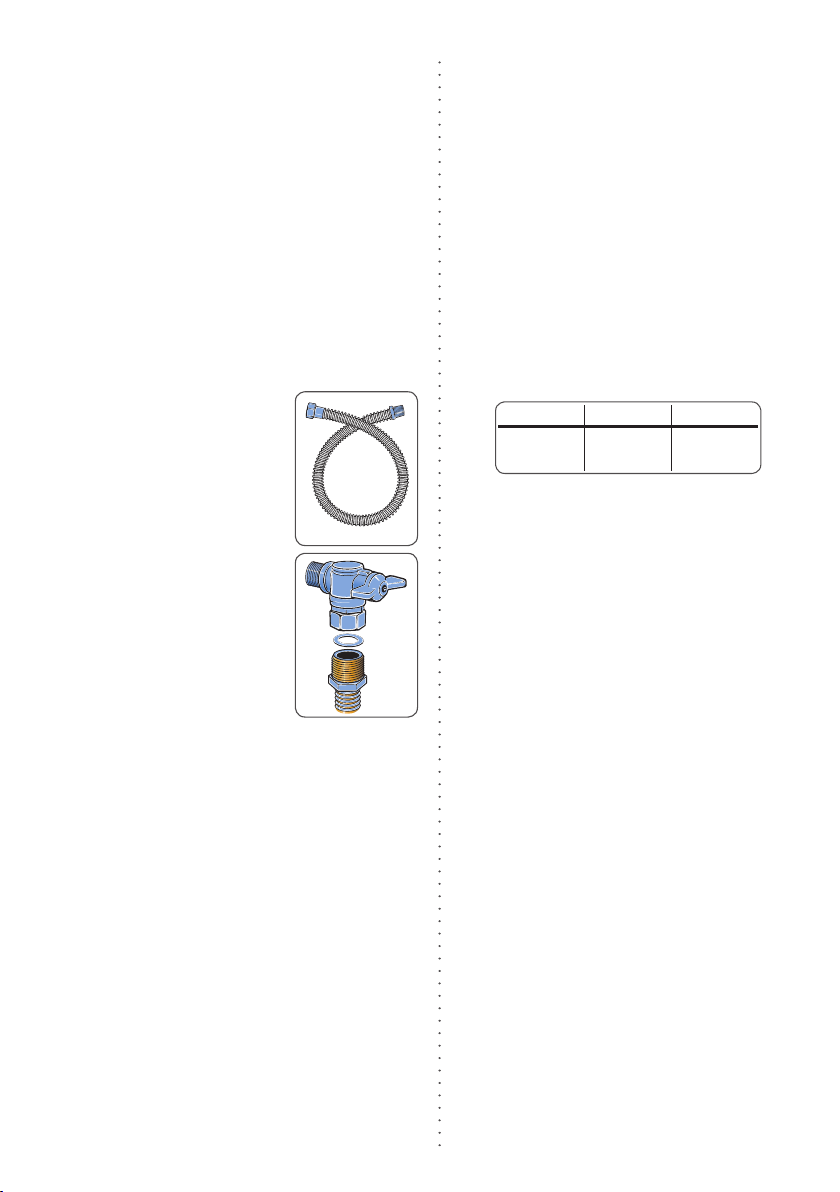

Mangueira metálica
(Tubo flexível metálico)
Para os modelos de embutir,
é obrigatória a instalação do
produto com mangueira metálica. Nunca instale um fogão de
embutir com uma mangueira
plástica, pois a temperatura do forno pode danicar
a mangueira e provocar vazamentos com risco
de explosão. Somente instale o fogão com uma
mangueira metálica aprovada pelo INMETRO e
recomendada pelo fabricante.
A mangueira metálica não deve estar em contato
com partes móveis (ex. gavetas), passar por
áreas de estocagem (dispensa de alimentos) ou
atravessar paredes, pisos ou outras divisões de
compartimentos, permanecendo suas extremidades no mesmo local ou compartimento em que for
empregada (NBR13932).
O comprimento do tubo exível deve estar entre
20cm e 125cm, medido de ponta a ponta. Para sua
segurança, nunca use mais de um tubo exível em
série (NBR 14177).
ATENÇÃO
Não utilizar mangueira plástica revestida
de metal, pois oferece o mesmo risco que a
mangueira plástica.
Regulador de pressão
Use sempre um regulador de
pressão para qualquer tipo de
botijão. A ausência deste pode
causar excesso de pressão e
vazamento de gás. O regulador
de pressão do gás deve ser de
1kg/h de vazão e 2,75 (2,8) kPa
de pressão exclusivo para o fogão. Verique o prazo de validade do regulador de pressão. Na troca,
observar que o regulador de pressão do gás deve
ter gravado as letras NBR 8473 (norma brasileira).
Fixar a outra extremidade do
tubo exível metálico no adaptador (gura 3) usando uma chave
de boca de 26mm (1 pol.), a
outra extremidade do adaptador
deve ser xada no registro do
regulador de pressão (gura 4)
usando chave de 23mm (7/8”).
Caso o regulador de pressão
não possua conexão compatível
com o adaptador (gura 5), o
registro do regulador deverá ser
substituído (gura 6).
Não recomendamos utilização
de luvas metálicas nas conexões.
Verifique a distância entre o
botijão e o fogão. Caso o tubo
metálico de 125cm não tenha
comprimento suficiente para
conectar o fogão ao botijão a
instalação deverá ser feita com
tubos de aço ou cobre de acordo
com a NBR 13932 - Instalações
internas para GLP.
Conectar o regulador de gás ao botijão, apertando-
o somente com as mãos (gura 7). Esse sistema
foi desenvolvido para vedação
somente com a força “manual”,
não necessitando de ferramentas.
Ligar o gás e vericar se existem vazamentos, utilizando
detergente líquido viscoso,
que garante uma melhor per-
formance e ecácia no teste
(gura 8).
g.3
g.1
g.2
g.4
g.5
g.6
g.7
Instalação do botijão P13 com Tubo
Flexível Metálico
Utilize um tubo exível metálico de 1/2 polegada
para conectar o botijão ao fogão (o tubo exível é
fornecido com o produto). O tubo exível metálico
deve estar em conformidade com a Norma Brasi-
leira NBR 14177.
Use uma chave de boca de 22 mm para xar uma
das extremidades do tubo exível metálico na
entrada de gás do fogão (guras 1 e 2).
g.8
9
Instalação com GLP Utilizando Central
de Gás
Em uma instalação com central de gás existem
alguns pontos importantes como:
1- Cilindro estacionário ou bateria de cilindros
transportáveis;
2- Regulador de 1º estágio;
3- Regulador de 2º estágio;
4- Medidor de consumo.
Para instalar seu fogão com GLP da central de gás,
verique se a sua residência possui um registro
de parede, exclusivo para o fogão e em boas
condições de uso.
Para conectar o fogão ao registro recomenda-se
utilizar a mangueira exível metálica. O tubo exível metálico deve estar em conformidade com a
norma brasileira NBR 14177.
Use uma chave de boca de
22 mm para fixar uma das
extremidades do tubo exível
metálico na entrada de gás
do fogão.
Verifique se a posição do
registro de gás está em confor-
midade com as especicações
da página 8. Caso contrário,
contacte o Serviço Autorizado
Electrolux e solicite a adequação do ponto de gás (este
serviço não está incluído na
instalação do produto).
Fixar a outra extremidade do
tubo exível metálico no registro de parede, não esquecendo
de utilizar o anel de vedação.
Ligar o gás e vericar se existem vazamentos em
todas as conexões que foram manuseadas, utilizando detergente líquido viscoso, que garante uma
melhor performance e ecácia no teste.
Instalação com Gás GN (Gás Natural)
Caso necessária a conversão para gás natural, as
instalações internas deverão ser feitas de acordo
com as exigências da NBR13933.
Este fogão foi projetado para uso com gás GLP,
se necessário a utilização de gás natural, chame
o Serviço Técnico Autorizado Electrolux mais
próximo para a conversão. Caso o fogão ainda
se encontre no período de cobertura da garantia,
a conversão de gás é gratuita, exceto as despesas com acessórios e deslocamento do Serviço
Autorizado (quando o produto se encontrar fora
do município sede do Serviço Autorizado Electrolux). A conversão somente será possível se o
gás natural estiver disponível.
10
Antes de Fazer a Ligação Certifique-se:
- A tomada ou disjuntor usados para a ligação são de
fácil acesso, mesmo após instalado o Fogão;
- O cabo de alimentação deverá ser colocado de forma
a nunca encostar nas partes quentes do fogão, pois
pode ocorrer o derretimento do isolamento elétrico e
curto circuito;
- Não use extensões ou benjamins;
- Nunca ligue o o terra na tubulação de gás ou tubos
de PVC;
- Instale adequadamente o o terra do seu fogão de
acordo com a norma da ABNT, NBR 5410;
- Em caso de dúvida, consulte um eletricista;
Este fogão está em conformidade com os níveis de
tensão estabelecidos na resolução de número 505, de
26 de novembro de 2001 da ANEEL (Agência Nacional
de Energia Elétrica).
Tensão
127 V
220 V
Informamos que o plugue do cabo de alimentação
deste eletrodoméstico respeita o novo padrão
estabelecido pela norma NBR 14136, da
Associação Brasileira de Normas Técnicas – ABNT,
e pela Portaria nº 02/2007, do Conmetro.
Assim, caso a tomada da sua residência ainda se
encontre no padrão antigo, recomendamos que
providencie a substituição e adequação da mesma
ao novo padrão NBR14136, com um eletricista de
sua conança.
Os benefícios da tomada padronizada são:
• Maior segurança contra risco de choque elétrico no
momento da conexão do plugue na tomada;
• Melhoria na conexão entre o plugue e tomada,
reduzindo possibilidade de mau contato elétrico;
• Diminuição das perdas de energia.
Lembramos, ainda, que para aproveitar o avanço e
a segurança da nova padronização, é necessário
o aterramento da tomada, conforme a norma de
instalações elétricas NBR5410 da ABNT.
Em caso de dúvidas, consulte um prossional da área.
Mínima
116 V
201 V
Máxima
133 V
231 V
Fio Terra
Caso seu fogão possua um o terra (verde ou verde/
amarelo) próximo ao cabo de alimentação, este o
terra deverá ser conectado a um ponto de aterramento
adequado.
Não ligue o o terra em torneiras, canos de água,
tubulações elétricas ou de gás ou ao o neutro da rede.
Se o seu produto estiver equipado com plugue de 3
pinos, conecte-o a uma tomada adequada com aterramento. O pino de terra do plugue não pode ser cortado.
Para sua segurança solicite a um eletricista que instale
na sua residência o o terra de acordo com a norma
NBR 5410 .
4. Como Usar
Antes de Usar o Fogão pela Primeira Vez
Remova com cuidado o lme
plástico da mesa de aço inox,
limpando e removendo todos os
resíduos de adesivo conforme
orientação da pág. 14.
O isolamento térmico do Fogão produz durante os
primeiros minutos de funcionamento, fumaça e odores
característicos. No primeiro uso, aqueça o forno
do Fogão vazio durante aproximadamente 45
minutos, na graduação de temperatura máxima.
Deixe-o esfriar e, em seguida limpe o chão do forno
com água morna. Todos os acessórios, inclusive prateleiras, devem ser lavados antes de serem utilizados
pela primeira vez.

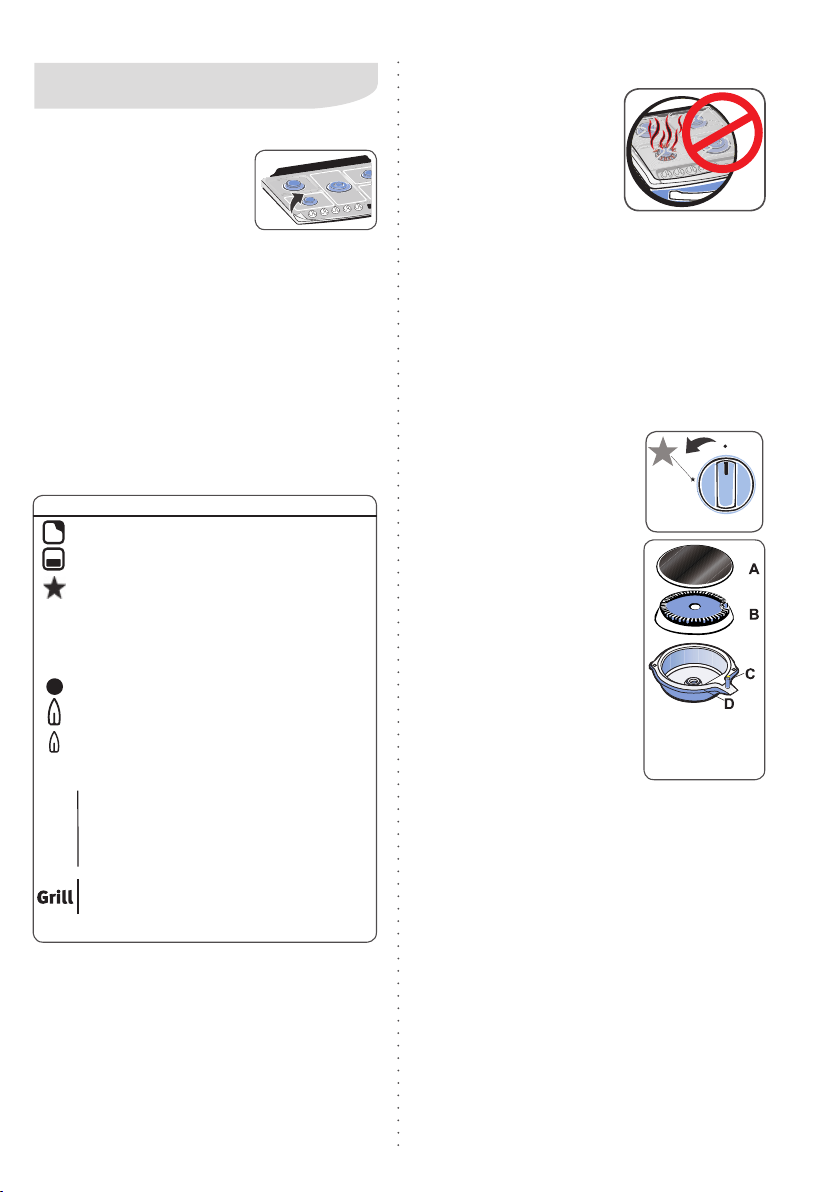

Botão de Controle de Gás
Os botões de funcionamento dos queimadores estão
colocados no painel de comando.
Painel de Controle
Posição do queimador (Boca)
Forno
Acendimento superautomático
Botões de controle da mesa
Fechado (posição inicial)
Máximo
Mínimo
Botão de controle do forno
280
255
Graduação de
230
temperatura
205
180
Acionamento
do Grill
Tampa de Vidro
Deixe esfriar os queimadores, grades e mesa antes de
abaixar a tampa de vidro.
Nunca acenda os queimadores da mesa com a tampa
abaixada. O calor da chama
ou das partes da mesa pode
quebrar a tampa de vidro. A função da tampa do
Fogão, quando abaixada, é proteger a superfície
contra o acúmulo de pó e evitar os respingos
de gordura na parede quando estiver levantada.
Não utilize a tampa do Fogão como superfície de
trabalho. Não coloque objetos pesados ou quentes sobre a tampa de vidro (limite de 3,0kg e 500C).
Acendimento dos Queimadores
O acendimento superautomático permite acender
os queimadores acionando-se apenas os botões
de controle do Fogão.
1. Aperte e gire o botão para a
esquerda até a estrela (g. 1).
2. Com o botão ainda apertado,
espere o queimador da mesa
acender.
3. Depois, regule a chama de
acordo com o desejado. Se após
algumas tentativas não acender,
verique se as tampas (g. 2 - “A”)
e os espalhadores (g. 3 - “B”)
estão colocados corretamente.
Para interromper o fornecimento
do gás gire o botão no sentido
horário até à posição fechado.
Na falta de energia elétrica, para
acender um queimador, aproxime
uma chama (fósforo aceso), pressione o botão correspondente e
gire-o no sentido anti-horário até
a posição de máximo.
fig.1
fig.2
A - Tampa
B - Espalhador
C - Vela
D - Base
Acendimento do Forno
Antes de ligar o forno, abra totalmente a porta. Após
o acendimento, permaneça com a porta do forno
aberta por aproximadamente 1 minuto, para permitir a correta oxigenação do forno. Feche a porta
e proceda com o pré-aquecimento antes de levar o
alimento ao forno.
Acendimento Superautomático
1. Aperte e gire o botão para a esquerda (anti-horário)
até a estrela.
2. Com o botão ainda apertado, espere o forno
acender.;
3. Depois de aceso continue com o botão pressionado
por mais 10 segundos. Caso contrário, o dispositivo
de segurança bloqueia gás apaga a chama.
No caso de falta de energia elétrica, aproxime
uma chama (fósforo aceso) até o orifício do chão
11
do forno, pressione e gire o Botão de Controle do
Forno para a graduação de temperatura máxima.
Dispositivo de segurança bloqueia gás
Estes modelos estão equipados com um dispositivo
de segurança que bloqueia o fornecimento de gás
quando a chama se apaga acidentalmente.
Após notar que o queimador
acendeu, segure o botão
pressionando por 10 se-
manter pressionado
por 10 segundos
gundos até que a chama
permaneça acesa e então
regule a chama.
Caso a chama não acenda
ou apague acidentalmente, retorne imediatamente
o botão até a posição fechado, mantenha a porta do
forno aberta e aguarde pelo menos 1 minuto para
que o gás liberado se espalhe, evitando o risco de
explosão, só então tente acender novamente.
Observações:
Jamais armazene ou utilize para limpeza álcool, ga-
solina, ou qualquer outro líquido e sprays inamáveis
próximo ao fogão.
Painel Digital
O seu fogão é equipado com um painel que utiliza a
tecnologia “Blue Touch”, permitindo o acionamento
das teclas apenas com o toque.
Modo correto de usar as teclas
O modo correto de usar as teclas
deve ser como mostra a gura.
Certique-se de que seu dedo está
posicionado no centro da tecla,
caso não esteja, o fogão pode não
responder a seleção feita.
Encoste levemente na tecla com a
parte da digital do dedo.
Aviso Sonoro “BIP”
Sempre que um comando correto é acionado, o
painel digital emite um “bip”. Se você pressionar
uma tecla e não ouvir o “bip”, o fogão não aceitou
o comando.
O “bip” longo informa quando uma operação for
concluída.
Caso o comando desejado não seja permitido, o
fogão retornará 3 bipes curtos.
12
Ajuste do Relógio
O relógio opera no modo 24 horas e pode ser ajustado
sempre que desejado.
Ao conectar o plugue na tomada ou quando houver
falta de energia, o display entrará automaticamente na
função de ajuste do relógio com o indicador de hora
piscando. Para ajuste, siga os passos abaixo:
1. Ajuste as horas pressionando a tecla “+” ou “-”. Mantenha a tecla pressionada para um avanço mais rápido.
2. Pressione a tecla Timer para conrmar a hora. Note
que o indicador de minutos começará a piscar.
3. Ajuste os minutos pressionando a tecla “+” ou “-”.
Mantenha a tecla pressionada para um avanço mais
rápido.
4. Pressione a tecla Timer para conrmar. Um “bip”
longo informa que a operação foi concluída.
Para ajustar novamente o relógio, pressione a tecla
Timer durante aproximadamente 3 segundos e siga
os passos acima.
Qualquer operação será cancelada em aproximada-
mente 20 segundos caso não seja conrmada.
Se o painel estiver bloqueado (Loc) efetue antes o
desbloqueio. Ver item “Bloquear e Desbloquear Painel”.
Acionar o Timer Sonoro
Utilize o Timer Sonoro sempre que desejar controlar
o tempo de cozimento de um alimento. O Timer pode
ser programado no tempo máximo de 9h59min. Para
programá-lo, siga os passos abaixo:
1. Pressione a tecla Timer. O indicador de hora começará a piscar para ser alterado.
Se o painel estiver bloqueado (Loc) efetue antes o
desbloqueio. Ver item “Bloquear e Desbloquear Painel”.
2. Ajuste as horas pressionando a tecla “+” ou “-”. Mantenha a tecla pressionada para um avanço mais rápido.
3. Pressione a tecla Timer para conrmar a hora. Note
que o indicador de minutos começará a piscar.
4. Ajuste os minutos pressionando a tecla “+” ou “-”.
Mantenha a tecla pressionada para um avanço mais
rápido.
5. Pressione a tecla Timer para conrmar e dar início
a contagem regressiva do tempo. Note que o ícone
Alarme ca aceso e o primeiro dígito do display começa
a oscilar mostrando que o timer está em operação.
6. Ao chegar ao tempo “0:00” um aviso sonoro será
emitido por 2 minutos. Para desligá-lo antes deste
tempo, pressione qualquer tecla.
Para cancelar a contagem pressione a tecla Timer e
em seguida a tecla “-”.
Qualquer operação será cancelada em aproximada-
mente 20 segundos caso não seja conrmada.

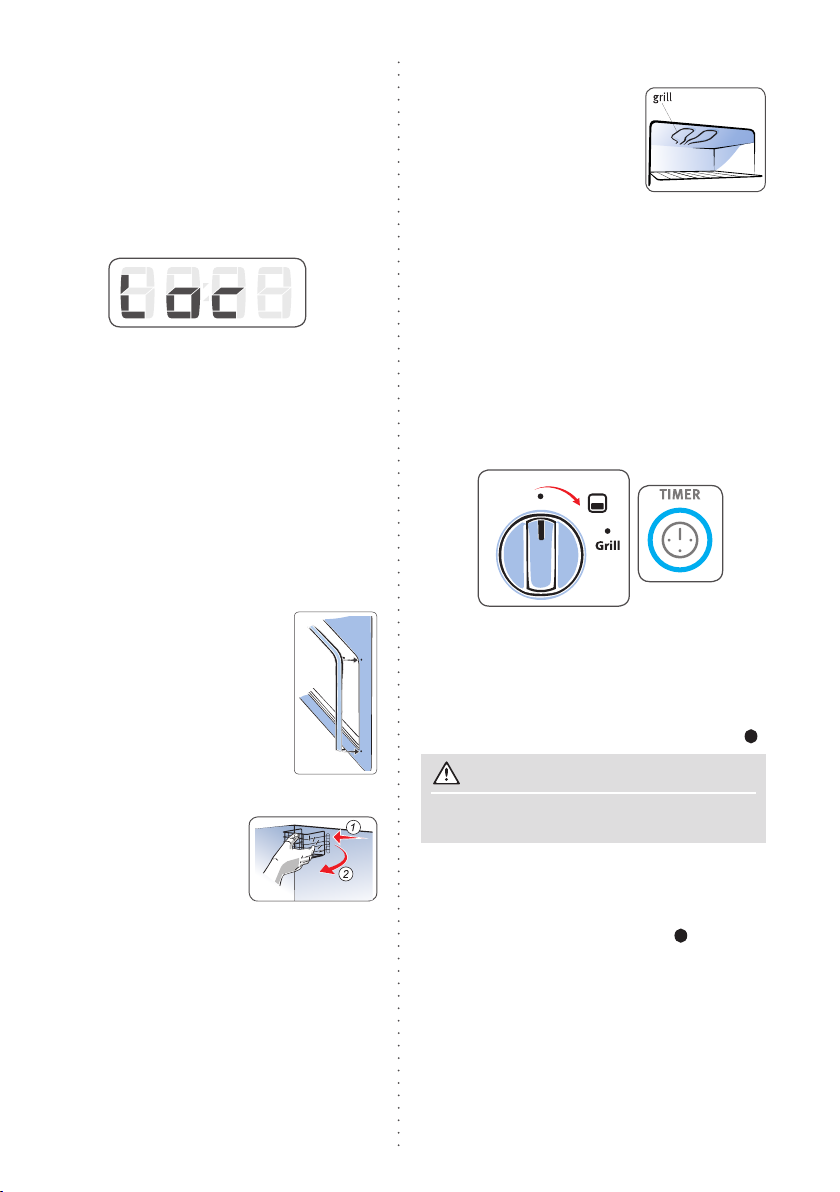

Bloquear e Desbloquear o Painel
O seu fogão possui um programa especial para
bloquear as funções do Painel Digital, impedindo
a programação indesejada, podendo ser bloqueado/desbloqueado a qualquer momento conforme
descrito abaixo.
Para bloquear, pressione simultaneamente as
teclas Timer e Luz por aproximadamente 3 segundos. O “bip” soará e o display indicará Loc. Para
desbloquear, proceda da mesma forma.
Luz
Para iluminar o forno, pressione a tecla Luz. Após
2 minutos a lâmpada desligará automaticamente.
Forno Autolimpante
O forno autolimpante tem um revestimento com
esmalte especial de porcelana. Este revestimento
não é tóxico, não libera odores que possam alterar
o sabor dos alimentos e não interfere na qualidade e
tempo de cozimento. A combinação da textura e os
agentes oxidantes de esmalte auxiliam a dissipação da
gordura durante todo o tempo em que o forno estiver
funcionando. Assim, o processo de limpeza é contínuo
e as manchas de gordura são quimicamente rompidas
e eliminadas.
Gaxeta do Forno
Caso necessite montar e/ou desmontar a gaxeta do forno será necessário
observar o perfeito posicionamento
dos ganchos.
Funcionamento do Grill
O Grill é uma resistência elétrica
instalada na parte de cima do
forno, que aquece e emite radiação infra-vermelha que serve
para dourar, grelhar ou gratinar
os alimentos.
Coloque o alimento sobre a prateleira do forno e
posicione-a conforme o tipo de alimento:
- Carnes fatiadas e nas são colocadas na prateleira
mais próxima do Grill.
- Assados enrolados, aves e outros, são colocados
sobre a prateleira central.
Para sua segurança o grill pode ser programado
para um tempo máximo de 20 minutos.
Acionar o Grill
Pressione o botão do forno e gire no sentido horário
até a luz indicativa do grill. Em seguida utilize as
teclas “+” ou “-” para ajustar o tempo e conrme
com a tecla Timer.
Ligar o
Grill
Se o painel estiver bloqueado (Loc), efetue antes
o desbloqueio. Ver item “Bloquear e Desbloquear
Painel”.
Observe que a luz do grill ao lado do botão se
manterá acesa enquanto o grill estiver em funcionamento. Para desligá-lo, gire o botão do forno no
sentido anti-horário até coincidir com a posição “
”.
Instalação, Limpeza ou Troca da Lâmpada
Adquira uma lâmpada própria
para fogões na tensão adequada com a disponível em sua
residência, 127V ou 220V e na
potência indicada no item “Es-
pecicações Técnicas”. Para evitar choque elétrico,
ao instalar, trocar ou limpar a lâmpada assegure-se
de que o fogão esteja desligado da tomada. Para
retirada do protetor da lâmpada, pressione o lado
direito (1) até desencaixar do fundo do forno, em
seguida puxe para fora (2) até desencaixar o outro
lado. Para recolocar, proceda de maneira inversa.
Ao rosquear a lâmpada, verique se a mesma está
bem apertada, se houver diculdade ao rosquear,
passe uma esponja de lã de aço, polindo a rosca
da lâmpada e depois limpe-a com um pano seco ou
papel toalha.
ATENÇÃO
O Timer Sonoro e o Timer do Grill não funcionam
ao mesmo tempo.
Se o Timer Sonoro estiver em funcionamento e o
botão do forno for posicionado na função grill, a tecla
“-” será habilitada para efetuar o cancelamento do
Timer Sonoro. Caso não deseje efetuar o cancelamento, volte o botão para a posição “ ”.
O botão que liga o grill também desliga o forno, por
isso o grill elétrico e o forno a gás não funcionam
simultâneamente.
Ao usar o grill, lembrar que o tempo de aquecimento
é menor que o dos fornos. Cuidado para não queimar os alimentos e também não sofrer queimaduras.
13

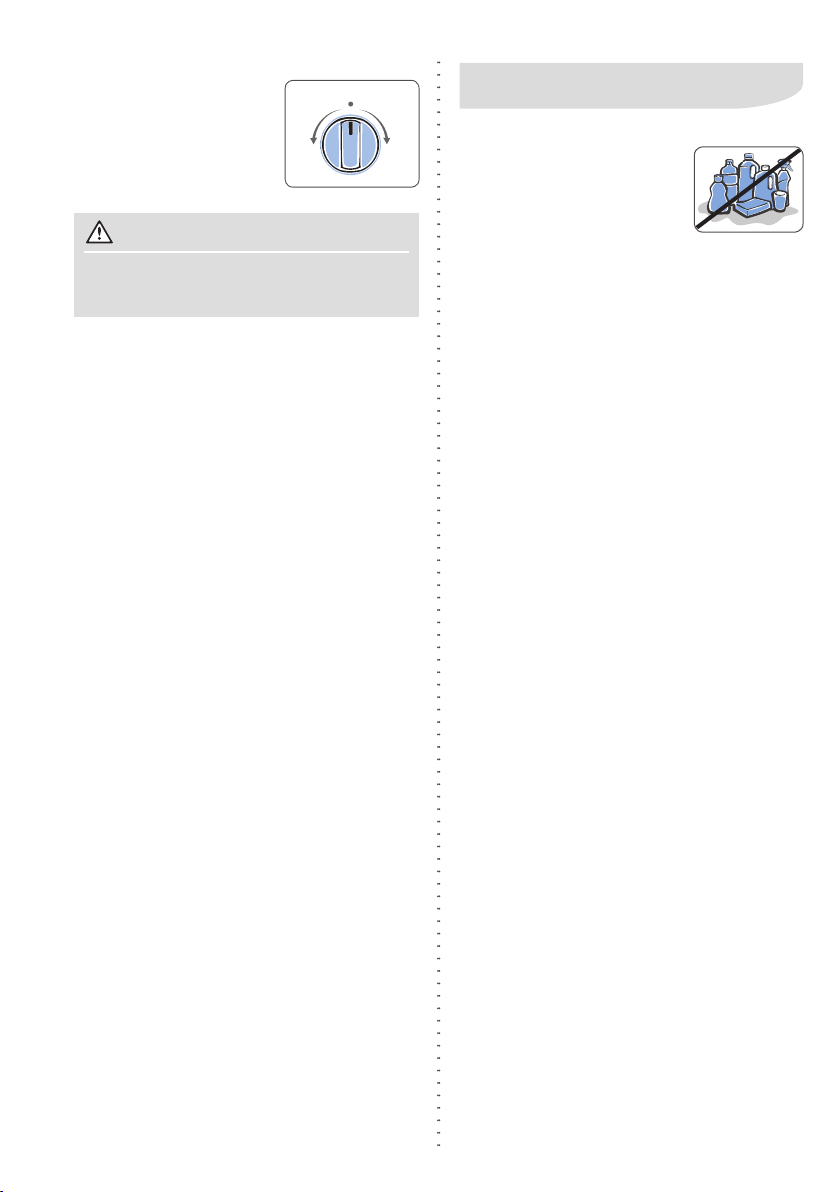

Botão do Forno e Grill
O botão do forno gira nos dois
sentidos: No sentido horário
liga o Grill, no sentido anti-horário liga o forno. Na posição
indicada na gura, o forno e o
grill estão desligados.
Ligar o
Forno
Ligar o
Grill
ATENÇÃO
Como o botão do forno é o mesmo que aciona
o Grill, após o uso do fogão certique-se de o
mesmo esteja desligado.
A luz ao lado do botão indica se o Grill está ou não em
funcionamento. Quando ela está apagada, signica
que o Grill está desligado.
14
5. Limpeza e Manutenção
Limpeza Geral
Antes de executar qualquer limpeza ou manutenção, desligue
o fogão da tomada e feche os
registros de gás. A limpeza deverá
ser feita com o Fogão frio.
Não use em hipótese alguma agentes de limpeza à base de cloro (hipoclorito de sódio, água
sanitária, etc), querosene, gasolina, solventes,
removedores, ácidos, vinagres, suco de limão,
produtos químicos ou abrasivos, pois podem
causar manchas e acidentes.
Para limpeza da mesa, retire as grades, os queimadores e os botões. Lave a mesa e as peças
individualmente com a parte mais macia da esponja,
detergente neutro e água. Não utilize na mesa a
parte verde e abrasiva das esponjas, pós abrasivos e substâncias corrosivas que possam
arranhar a peça. Para remover a sujeira mais
resistente das grades e tampas dos queimadores
utilize uma esponja de lã de aço seca nas peças
secas, realizando movimentos circulares.
Antes de recolocá-los no seu lugar, enxugue-os bem
e verique se todos caram limpos e secos. Verique
se estão bem encaixados. Acenda os queimadores
e deixe-os ligados por aproximadamente 1 minuto para garantir a secagem completa.
Podem ocorrer pontos de oxidação na parte inferior
da tampa do queimador, na região sem esmalte.
Porém, esses pontos de oxidação não interferem
no funcionamento do fogão.
Não utilize papel alumínio para forrar a mesa do
fogão, pois pode causar manchas na mesa e prejudicar o funcionamento das velas.
Não deixe que substâncias ácidas ou alcalinas,
como: vinagre, café, leite, água salgada, molho de
tomate etc., permaneçam por muito tempo em contato com as superfícies da mesa, queimadores ou
superfícies esmaltadas (tampas dos queimadores,
as grades, o topo e o chão do forno). Em caso de
derramamentos, proceda a limpeza imediatamente.
Nas grades da mesa (trempes) é normal a ocorrência de marcas brancas ou prateadas que parecem
riscos. Essas marcas acontecem devido ao resíduo
do metal do fundo de panelas que ca acumulado
nas grades e são facilmente removidas com esponja
de aço seca.
A limpeza dos queimadores, das tampas e dos
espalhadores deve ser feita periodicamente com
água morna e sabão neutro ou detergente tipo
lava-louças neutro.
Não deixe cair líquidos ou sólidos dentro do queimador para não desregular a chama ou causar en-
tupimentos. Caso aconteça, desligue o queimador,
espere esfriar e limpe com pano úmido.
Tome cuidado especialmente quando a mesa estiver
sem os queimadores. Não deixe cair apos ou detritos no sistema de gás, pois pode desregular a chama
ou causar entupimento no pequeno orifício de saída
de gás. Caso aconteça, utilize uma agulha para
limpeza especíca de fogões.
Conserve as velas de acendimento eletrônico dos
queimadores limpas e isentas de crostas de sujeira.
Limpeza dos Queimadores
Evite que alimentos sejam derramados sobre os
queimadores durante o cozimento. Se isso ocorrer
limpe-os imediatamente após o uso.
A utilização prolongada dos queimadores contendo
resíduos de alimentos tornará a limpeza muito difícil.
Não deixe as peças dos queimadores imersas em
água com detergente por mais de 10 minutos.
Não coloque os queimadores ainda quentes na
água fria, pois pode causar empenamento pelo
choque térmico.

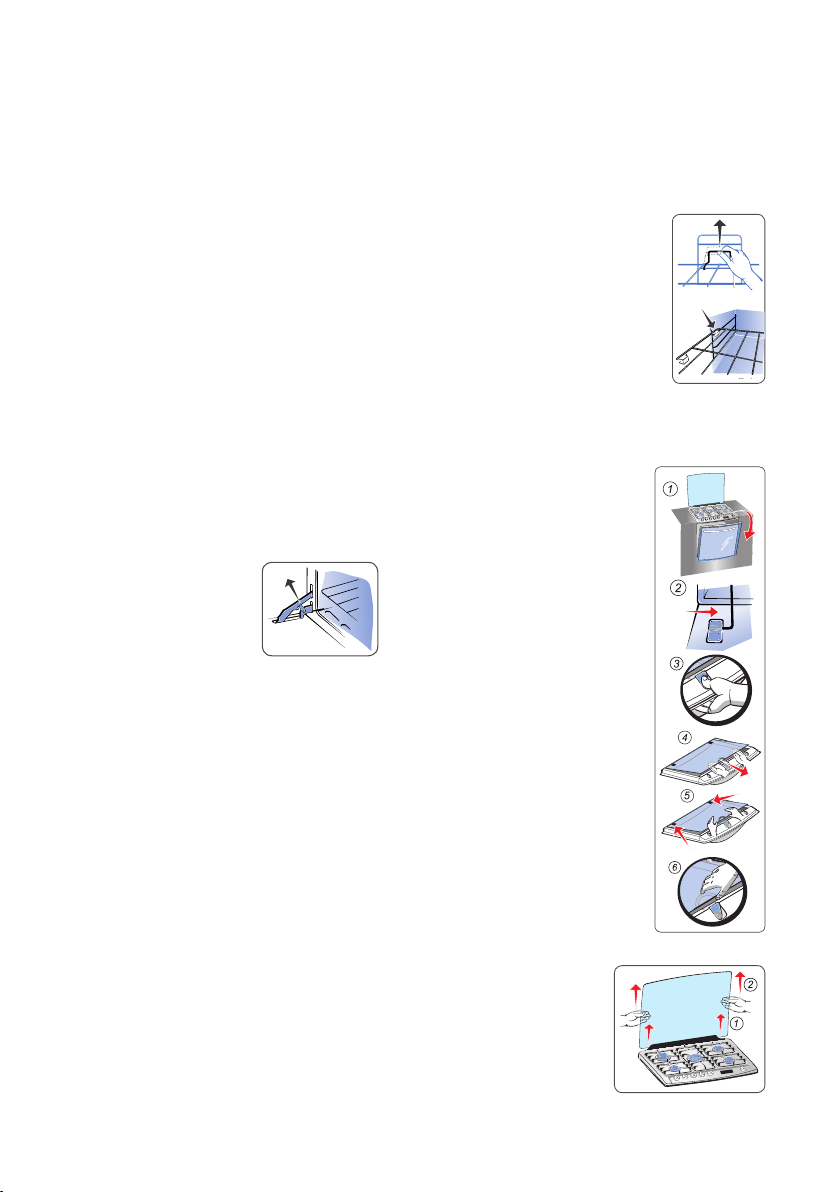

Desmontagem / Montagem da Porta
do Forno
Abra totalmente a porta do
forno, levante a presilha da
dobradiça da porta, conforme
indicado na gura ao lado.
Segure a porta pelas laterais
e feche-a lentamente até que se perceba uma
certa resistência; neste ponto, force e, ao mesmo
tempo, levante a porta em direção ao alto, de
modo a liberar o encaixe da dobradiça do corpo
do fogão e retire-a.
Para a montagem, execute a operação contrária,
tomando cuidado para que o encaixe da dobradiça
seja introduzido no local próprio.
amoníaco (1 parte de amoníaco para 3 de água),
amoleça os resíduos de gordura.
3. Enxágüe o forno, pressionado com uma esponja umedecida em água fria, sem esfregar.
4. Aconselhamos ligar o forno, por 10 minutos na
posição máxima para a secagem interna.
Prateleira Autodeslizante
A prateleira possui sistema autodeslizante com duas prateleiras e
três níveis de altura.
Para regular a altura, retire a pratereira superior levantando o gancho
da parte traseira da prateleira
superior (g. 1).
Reposicione a prateleira encaixando-a na guia lateral (fig. 2),
empurre até o gancho travar na parte traseira
da prateleira.
fig. 1
fig. 2
Desmontagem do Vidro da Porta
A porta do forno possui um sistema para facilitar a limpeza. Siga
os passos abaixo:
1. Abra a porta do forno.
2. Se precisar, desencaixe a prateleira inferior dos tracionadores.
3. Pressione a trava até o nal
para soltar o vidro.
4. Retire o vidro interno e limpe
os vidros e a porta com esponja,
detergente neutro e água.
5. Encaixe o vidro interno nos
suportes inferiores posicionando-
-o sobre a porta.
6. Pressione o vidro no local
indicado até ouvir um clique. Por
último encaixe a prateleira nos
tracionadores.
Cuidados com o Forno Autolimpante
Se ocorrer, por acidente, grande concentração
de gordura nas paredes internas do forno com
revestimento autolimpante, devido ao derramamento direto de óleo, recomenda-se uma limpeza
manual. Proceda da seguinte forma:
1. Retire as prateleiras. Aqueça o forno, na graduação de chama alta, por aproximadamente 2 a
3 minutos para amolecer os resíduos de gordura;
após esse período desligue o forno. Certique-se
de que a temperatura no interior do forno esteja
suportável antes de iniciar a limpeza, para evitar
riscos de queimaduras. Remova o excesso de
gordura com um pano seco.
2. Com uma esponja macia umedecida em água e
Tampa de Vidro Removível
A tampa de vidro balanceada pode ser facilmente
removida. Remova a tampa
segurando-a com as duas
mãos. Desencaixe dos suportes (1) e puxe para cima
(2). Lave a tampa de vidro
com esponja, detergente
neutro e água.
15
6. Solução de Problemas
Assistência ao Consumidor
Caso seu Fogão apresente algum problema de funcionamento, antes de ligar para o Serviço Autorizado,
verique abaixo se a causa da falha não é simples de ser resolvida ou se não é falha na utilização, o que
pode ser fácil e rapidamente corrigida, sem necessidade de aguardar um técnico.
Problemas
O Forno não Funciona (não Liga)
O Forno Solta Fumaça
A Luz do Forno não
Acende
Há Formação de Umidade nos Alimentos e
no Interior do Forno
Assa muito Lento /
Assa muito Rápido
Queimador da mesa
não acende
Resíduo de cola
O grill não funciona
(não liga)
Queimador não permanece aceso
baçada
O painel digital não
aciona
Quando as correções sugeridas não forem sucientes, chame o Serviço Autorizado Electrolux, à sua disposição.
Botões de comando não foram selecionados corretamente para o cozimento.
Na instalação elétrica da residência o disjuntor está desligado ou falta energia elétrica.
O registro do gás está fechado.
Chama amarela/vermelha.
Forno sujo de gordura ou molho.
Sem lâmpada / Lâmpada queimada.
Sem energia elétrica
Os alimentos são deixados muito tempo
no interior do forno após o término do
cozimento.
Os tempos de cozimento e a temperatura
selecionada não estão corretas.
Espalhador mal posicionado.
Resíduo de cola proveniente das etiquetas.
Tensão do produto diferente da tensão de
sua residência.
A tecla “+” não foi acionada.
O sistema bloqueia gás não foi desativado
corretamente.
Umidade entre os vidros.Porta do Forno Em-
O painel está bloqueado por segurança.
Acionamento incorreto das teclas.
Códigos de Erros
E-1 (somente para produtos 127V)
H-1 e H-2
16
Prováveis Causas Correções
Verique os botões e repita as operações indicadas
no item “Como Usar”.
Ligue o disjuntor ou chame um eletricista de sua
conança.
Abra o registro.
Verique se o gás não está no m ou se não há
sujeira/umidade no queimador.
Limpe o forno após cada utilização conforme item
“Limpeza e Manutenção”.
Adquira, no Serviço Autorizado Electrolux, uma
lâmpada para fogão, e faça a instalação/substituição, conforme informações do item “Instalação,
Limpeza ou Troca da Lâmpada” e certique-se
que esteja rmemente apertada.
Verique se o plugue está ligado na tomada e se há
energia na tomada. Verique se o disjuntor está ligado.
Não deixe os alimentos no forno por mais de 15
minutos após a nalização do cozimento.
Consulte o item tempo na “Tabela de Tempos e
Temperaturas”.
Verique se o gás não está no m.
Fazer o pré-aquecimento, colocar o alimento dentro
do forno e manter a temperatura alta por mais 6 a 8
minutos. Após isso, ajuste para a temperatura reco-
mendada na “Tabela de Tempos e Temperaturas”.
Verifique se o espalhador está corretamente
montado.
Remover as etiquetas antes de utilizar o fogão.
Utilizar esponja macia e limpador líquido multi-uso.
Adapte a tensão da residência conforme a tensão
do seu produto.
Após girar o botão na posição do grill, acione a
tecla “+” no painel “Bluetouch”.
Após acender o queimador, permaneça com o
botão de controle pressionado por 10 segundos,
até desativar o sistema bloqueia gás.
Dependendo das condições atmosféricas é
normal. Ligue o forno e aguarde alguns minutos.
Desbloqueie o painel conforme item “Bloquear e
Desbloquear o Painel”.
Acionar tecla conforme “Modo Correto de Usar
as Teclas”.
Erro de tensão fora da especicada.
Super aquecimento dos componentes eletrônicos.
7. Dicas e Conselhos
Recomendações Importantes

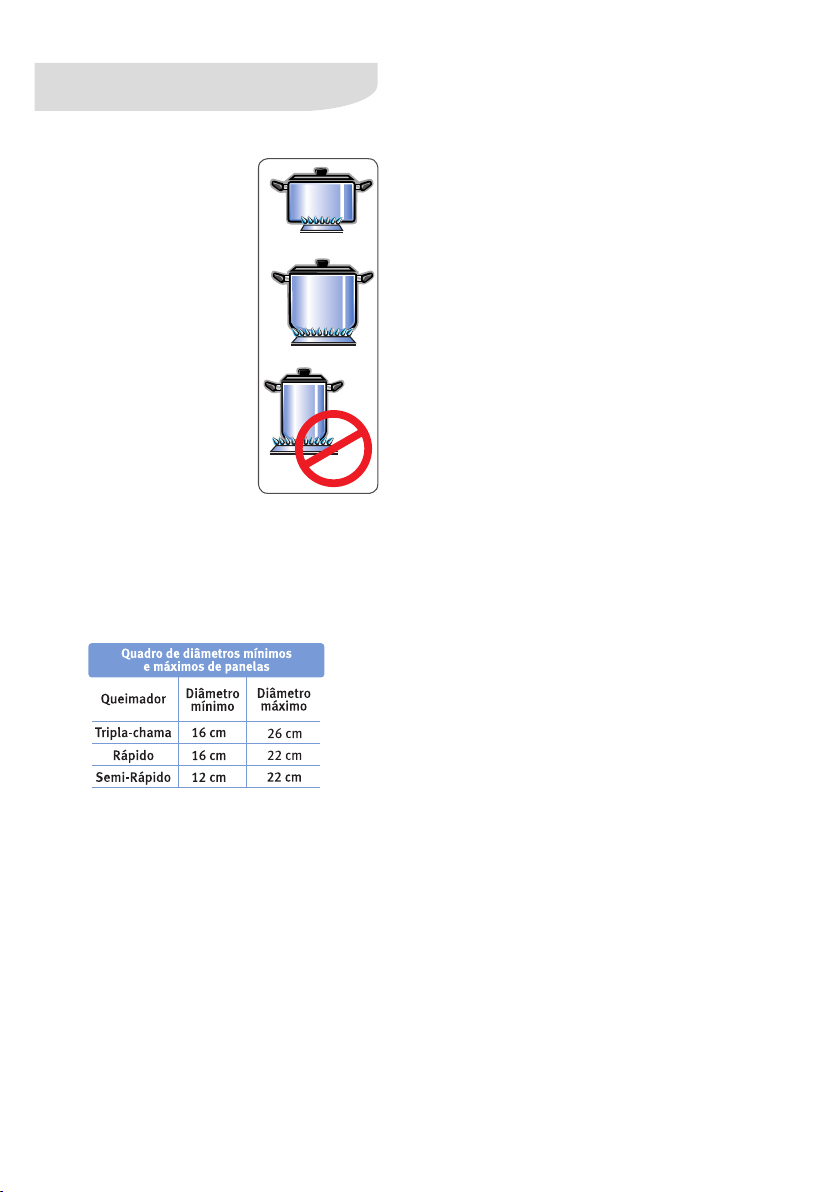

Para um menor consumo de gás
e um melhor aproveitamento,
aconselha-se o uso de panelas
com um diâmetro adaptado ao
tamanho dos queimadores (gs.
1 e 2), evitando que a chama
queime no vazio (g.3).
Recomenda-se que assim que o
líquido começar a ferver, a chama
seja reduzida até ao mínimo possível mantendo a fervura.
Assegure-se para que haja circulação de ar no ambiente onde o
fogão esteja instalado.
Para facilitar a ignição, acender
o queimador antes de colocar a
panela sobre a grade.
Abaixar ou apagar a chama antes
de retirar a panela.
Durante o cozimento, quando se utilizam óleos e outras
gorduras, é necessário estar atento, pois ao serem
derramados podem incendiar-se.
Use somente panelas com fundo plano e que garantam
um boa estabilidade sobre as grades.
Conselhos para Cozimento ao Forno
Para preparar assados, é sempre necessário fazer um
pré-aquecimento de aproximadamente 10 minutos na
posição máxima, colocar o alimento dentro do forno, e
manter a temperatura alta por mais 6 a 8 minutos.
isso, ajuste para a temperatura recomendada na Tabela
de Tempos e Temperaturas na página 18.
Para o Cozimento de Doces:
Os doces devem ser cozidos a uma temperatura moderada (normalmente entre 205ºC e 230ºC) e requerem
o pré-aquecimento do forno (cerca de 15 minutos).
Não abra a porta do forno quando cozinhar pratos
fermentados (por exemplo: pão, massas fermentadas
e suês); a corrente de ar frio bloqueia o seu crescimento. Para vericar o grau de cozimento, espete um
palito no centro do alimento; se este sair seco o doce
está cozido no ponto. Para fazer esta vericação, es-
Fig.1
Fig.2
Fig.3
Após
pere que tenha passado pelo menos 3/4 do tempo de
cozimento previsto.
Caso o doce que mais cozido por fora que em seu
interior, seria necessário um tempo maior de cozimento,
em uma temperatura inferior.
Para Uso do Grill
Utilize para gratinar ou dourar massas, carnes, suês,
doces, etc. Para um melhor controle, recomenda-se
utilizar o grill com a porta entreaberta, ou se preferir,
com a porta fechada, sob constante observação, pois
seu aquecimento é muito rápido.
Assam-se no grill carnes e peixes geralmente de pouca
espessura, aves abertas ao meio, alguns legumes (por
exemplo: abobrinha, berinjela, tomate etc.), espetos de
carne ou de peixe e frutos do mar. A carne e o peixe
assados no grill devem ser ligeiramente untados com
azeite e colocados sobre a prateleira na guia mais
próxima do grill.
A intensidade de calor será controlada pela altura da
prateleira. O calor é mais intenso nos níveis superiores,
assim, você deverá posicionar o alimento da forma mais
conveniente, de acordo com a receita a ser preparada.
Para Assar Peixe:
Asse os peixes de tamanho pequeno a uma temperatura alta. Os peixes de tamanho médio, inicialmente a uma
temperatura alta e depois diminuindo gradualmente. Os
peixes de tamanho grande, desde o princípio, a uma
temperatura moderada.
Verique se o peixe está bem assado levantando delicadamente uma ponta; a carne deve ser uniformemente
branca e opaca, a menos que se trate de salmão, truta
ou outro que possua coloração.
Para Assar Carne:
A carne a ser assada no forno deverá pesar pelo menos
1 kg, para evitar que que muito seca. Se a peça de carne for magra, use azeite ou margarina ou um pouco de
ambos. A margarina e o azeite serão desnecessários se
a peça de carne for gordurosa. Quando a peça possuir
gordura apenas em um dos lados, coloque-a no forno
com este lado virado para cima; a gordura ao derreter,
untará sucientemente a parte que cou por baixo.
Inicie o cozimento das carnes vermelhas em uma
temperatura elevada, reduzindo-a depois para acabar
de cozer a parte interior.
A temperatura de cozimento das carnes brancas pode
ser moderada do princípio ao m.
O grau de cozimento pode ser vericado espetando-se
a carne com um garfo; se estiver rme, signica que
está cozida no ponto.
As peças de carne vermelha deverão ser retiradas do
refrigerador com uma hora de antecedência, para que
não endureçam com a variação brusca de temperatura.
Coloque o assado no forno em recipientes adequados
com a borda baixa (um recipiente com a borda alta
diculta a entrada do calor) ou então diretamente sobre
17
a prateleira, colocando uma fôrma grande na prateleira
de baixo para recolher os respingos e a gordura.
Terminado o cozimento, é aconselhável aguardar pelo
menos 15 minutos antes de cortar a carne para que o
molho não escorra. Antes de serem servidos, os pratos podem manter-se no calor do forno à temperatura
mínima.
Tabela de Tempos e Temperaturas
Cozimento no Forno
Doces
Bolo Médio
Carne
Peru (3,3kg)
Costela de Boi (3,0kg)
Massas
Lasanha (2kg)
Pão Caseiro (3 Un.)
Peixe
Peixe inteiro recheado (2,5kg)
Tabela de Tempos e Temperaturas
Cozimento no Forno
Doces
Bolos Médio
Posição da
Prateleira
2
Posição da
Prateleira
2
2
Posição da
Prateleira
2
2
Posição da
Prateleira
2
Posição da
Prateleira
2
Temperatura
230
Temperatura
255
280
Temperatura
230
230
Temperatura
255 105
Temperatura
230
Posição da
prateleira
Tempo
0
C
(min.)
27
Tempo
0
C
(min.)
125
180
Tempo
0
C
(min.)
50
35
Tempo
0
C
(min.)
Os dados da tabela são apenas indicativos. A experiência,
os diferentes hábitos alimentares e o gosto pessoal, irão
sugerir as variações a serem
efetuadas.
É necessário realizar um préaquecimento de no mínimo 10
minutos na temperatura máxima. Após colocar o alimento
no forno conte mais 6 minutos
para ajustar a temperatura
Tempo
0
C
(min.)
desejada.
27
Carne
Peru (3,3kg)
Costela de Boi (3,0kg)
Massas
Lasanha (2kg)
Pão Caseiro (3 Un.)
Peixe
Peixe inteiro recheado (2,5kg)
18
Posição da
Prateleira
2
2
Posição da
Prateleira
2
2
Posição da
Prateleira
2
Temperatura
255
280
Temperatura
230
230
Temperatura
255
Tempo
0
C
(min.)
145
195
Tempo
0
C
(min.)
50
35
Tempo
0
C
(min.)
140
8. Especificações Técnicas
Modelo
Altura (mm)
Altura com tampa aberta
Largura do produto(mm)
Largura externa total
Profundidade (mm)
Profundidade externa total
Profundidade c/ porta do forno aberta (mm)
Profundidade mínima do móvel
Corrente elétrica (A)
Tensão (V)
Frequência (Hz)
Capacidade forno grande (litros)
Potência do forno grande (W)
Potência dos queimadores (W)
Semi-rápido
Rápido
Tripla-chama
Potência grill elétrico (W)
Tipo de gás:
Pressão do gás GLP
Pressão do gás GN
Lâmpada
76EFX 127V 76EFX 220V
670
1.250
755
800
697
717
1140
630
10,4
127
50 / 60
93,2
2.650
2.100
2.700
3,300
1200
2,75 kPa
1,96 kPa
60W
670
1.250
755
800
697
717
1140
630
6,0
220
50 / 60
93,2
2.650
2.100
2.700
3,300
1200
2,75 kPa
1,96 kPa
60W
IMPORTANTE
Este produto foi concebido e deve ser utilizado exclusivamente para uso doméstico.
Este produto atende ao programa Brasileiro de Etiquetagem do INMETRO que verica a eciência energética do produto de acordo com o regulamento RESP/008-FOG.
Disjuntores
É recomendável a instalação de um disjuntor dimensionado conforme NBR5410 exclusivo para o fogão.
Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a companhia de
energia elétrica.
Os os da tomada onde será ligado seu fogão devem ser de cobre e ter seção mínima conforme
NBR5410.
19
9. Tabela de Características
Características
tampa balanceada removível
queimador semi-rápido
queimador rápido
queimador tripla-chama
bloqueia gás - forno
acendimento superautomático
timer conta minutos
prateleiras autodeslizantes
grill elétrico - forno
tensão do grill (V)
corrente elétrica do grill (A)
peso sem embalagem (kg)
peso com embalagem (kg)
76EFX
sim
3
1
1
sim
sim
sim
2
sim
127 / 220
10,1 / 5,8
54
55,7
20
10. Esquema Elétrico
LAYOUT VERSION
GYL
JARDEL
JEAN
30/07/2010
1/1
DIAGRAMA ELETRICO - MARIANE GLASS
ELECTRICAL DIAGRAM - MARIANE GLASS
00
1
2
3
CN3
PR
AM
BR
PLACA DE INTERFACE
CN1
12345
CN3
12345
123
CN4
LEGENDA
AM - AMARELO
AZ - AZUL
BR - BRANCO
LR - LARANJA
PR - PRETO
MR - MARROM
VD - VERDE
VM - VERMELHO
AZ
K7
K3
GRILL
VM
PLACA DE POTÊNCIA
6
AM
MR
M
VENTIL ADOR
LÂMPADA
BR
PR
123
123
IGNITOR
VD
N
BR
PR
BR
2
2
1
1
PR
S1 S2 S3 S4 S5 S6
PR
BR
VD
LR
LR
1
2
1
2
MR
LR
LR
INTERRUPTOR GRILL
INTERRUPTORES Q+FN
VM VM VM VM VM VM
21
11. Receitas
22
23
Anotações
24
Anotações
25
12. Certificado de Garantia
A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer
vício de fabricação aplicável nas seguintes condições:
1. O início da vigência da garantia ocorre na data de emissão da competente
nota scal de venda ao consumidor correspondente ao produto a ser
garantido com identicação, obrigatoriamente, de modelo e características
de produto;
2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir
da data da emissão da nota scal preenchida conforme disposição do item
“1” deste certicado e divididos da seguinte maneira:
a) 3 (três) meses de garantia legal; e,
b) 9 (nove) meses de garantia contratual.
3. A fabricante não concede qualquer forma e/ou tipo de garantia para
produtos desacompanhados de nota scal de venda ao consumidor, ou
produtos cuja nota scal esteja preenchida incorretamente (observar
orientação do item “1” deste certicado);
4. Exclui-se da garantia contratual mencionada no item “2.b”, casos de
corrosão provocada por riscos, deformações ou similares decorrentes da
utilização do produto, bem como eventos conseqüentes da aplicação de
produtos químicos, abrasivos ou similares que daniquem a qualidade do
material componente;
Condições desta Garantia:
5. Qualquer defeito que for constatado neste produto deve ser imediatamente
comunicado ao Serviço Autorizado Electrolux mais próximo de sua
residência, cujo contato e endereço pode ser encontrado na relação que
acompanha o produto, no site da fabricante (www.electrolux.com.br), ou,
informado pelo Serviço de Atendimento ao Consumidor Electrolux.
6. Esta garantia abrange a substituição de peças que apresentem vícios
constatados como de fabricação, além da mão de obra utilizada no
respectivo reparo.
7. Peças de vidro, plástico, borracha, bem como os acessórios e as peças
sujeitas ao desgaste natural pelo uso, tais como trempes, espalhadores
e tampas dos queimadores, são garantidos contra vícios de fabricação
apenas pelo prazo legal de 90 (noventa) dias, contados a partir da emissão
da nota scal de compra do produto.
A Garantia perderá a Validade quando:
8. Houver remoção e/ou alteração do número de série ou da etiqueta de
identicação do produto.
9. O produto for instalado ou utilizado em desacordo com o Manual de
Instruções, utilizado para ns diferentes do uso doméstico (uso comercial,
laboratorial, industrial, etc.) e reparado por assistência técnica não
credenciada pela fabricante.
10. O produto for ligado em tensão diferente a qual foi destinado.
26
11. O produto tiver recebido maus tratos, descuidos ou ainda sofrer
alterações, modicações ou consertos feitos por pessoas ou entidades
não credenciadas pela Electrolux do Brasil S.A.
12. O defeito for causado por acidente ou má utilização do produto pelo
Consumidor.
A Garantia concedida pelo Fabricante não cobrirá:
13. Produtos ou peças danicadas por acidente de transporte ou manuseio,
riscos, amassamentos ou atos e efeitos da natureza.
14. O não funcionamento ou falhas decorrentes de problemas de
fornecimento de energia elétrica e/ou falta de gás no local onde o produto
está instalado.
15. Despesas com transporte, peças, materiais e mão de obra para
preparação do local onde será instalado o produto (ex. rede elétrica,
conexões elétricas e hidráulicas, tomadas, esgoto, alvenaria, aterramento,
etc.).
16. Chamadas relacionadas unicamente a orientação de uso constantes no
Manual de Instruções ou no próprio produto serão passíveis de cobranças.
Outras disposições:
17. As despesas de deslocamento do Serviço Autorizado, para atendimento
de produtos instalados fora do município de sua sede, obedecerão os
seguintes critérios:
a) para situações existentes nos primeiros 90 (noventa) dias seguintes
à data de emissão da nota scal de venda ao Consumidor, as despesas
serão suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte
à data da emissão da nota scal de venda ao Consumidor, as despesas
serão suportadas única e exclusivamente pelo Consumidor.
18. As despesas decorrentes e conseqüentes de instalação de peças que
não pertençam ao produto são de responsabilidade única e exclusiva do
Consumidor.
19. A Electrolux declara que não há nenhuma outra pessoa física e/ou
jurídica habilitada a fazer exceções ou assumir compromissos, em seu
nome, referente ao presente certicado de garantia.
20. Este CERTIFICADO DE GARANTIA é válido apenas para produtos
vendidos e utilizados no território brasileiro, sendo que qualquer dúvida
sobre as disposições do mesmo devem ser esclarecidas pelo manual
de instruções, pelo site da fabricante ou pelo Serviço de Atendimento ao
Consumidor Electrolux.
21. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES,
CERTIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando
necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/ou
o Serviço de Atendimento ao Consumidor.
27
Electrolux do Brasil S.A. - R. Ministro Gabriel Passos, 360 - Fone: 41 3371-7000 - CEP 81520-900
Curitiba - PR - Brasil.
http://www.electrolux.com.br
69500782 Jul/12 Rev.01
Loading...
