Fogão a Gás

76DFX

Manual do Usuário

PARABÉNS! Você é um cliente especial que acaba
de adquirir um produto com a qualidade mundial
Electrolux.
Neste manual, você encontra todas
as informações para sua segurança
e o uso adequado de seu fogão.
Leia todas as instruções antes de
utilizar o produto e guarde este
manual para futuras referências.
Em caso de qualquer dúvida, ligue
gratuitamente para o Serviço de Atendimento ao Con­sumidor (0800 728 8778 ).

ATENÇÃO

Este manual atende os fogões a gás mo­delos 76DFX 127V e 76DFX 220V. Assim,
observe o modelo de seu produto na nota
scal de compra para identicar as infor­mações corretas neste manual.

Guarde a nota scal de compra. A garantia só
é válida mediante sua apresentação ao Serviço
Autorizado Electrolux.

A etiqueta de identicação onde estão as informações

do código, modelo, fabricante e outras, será utilizada
pelo Serviço Autorizado Electrolux caso seu Fogão
necessite de reparo. Não a retire do local onde está
colada.

Dicas Ambientais

O material da embalagem é reciclá­vel. Procure selecionar plásticos, pa­pel e papelão e enviar às companhias
de reciclagem.
Este produto não pode ser tratado
como lixo doméstico. Em vez disso
deve ser entregue ao centro de coleta seletiva para
reciclagem de equipamentos eletro-eletrônicos.

Índice

1. Segurança .................................................02

2. Descrição do Fogão .................................04

3. Instalação .................................................. 05

4. Como Usar ................................................08

5. Limpeza e Manutenção ............................11

6. Solução de Problemas ............................. 13

7. Dicas e Conselhos....................................14

8. Especicações Técnicas .........................16

9. Tabela de características .........................17

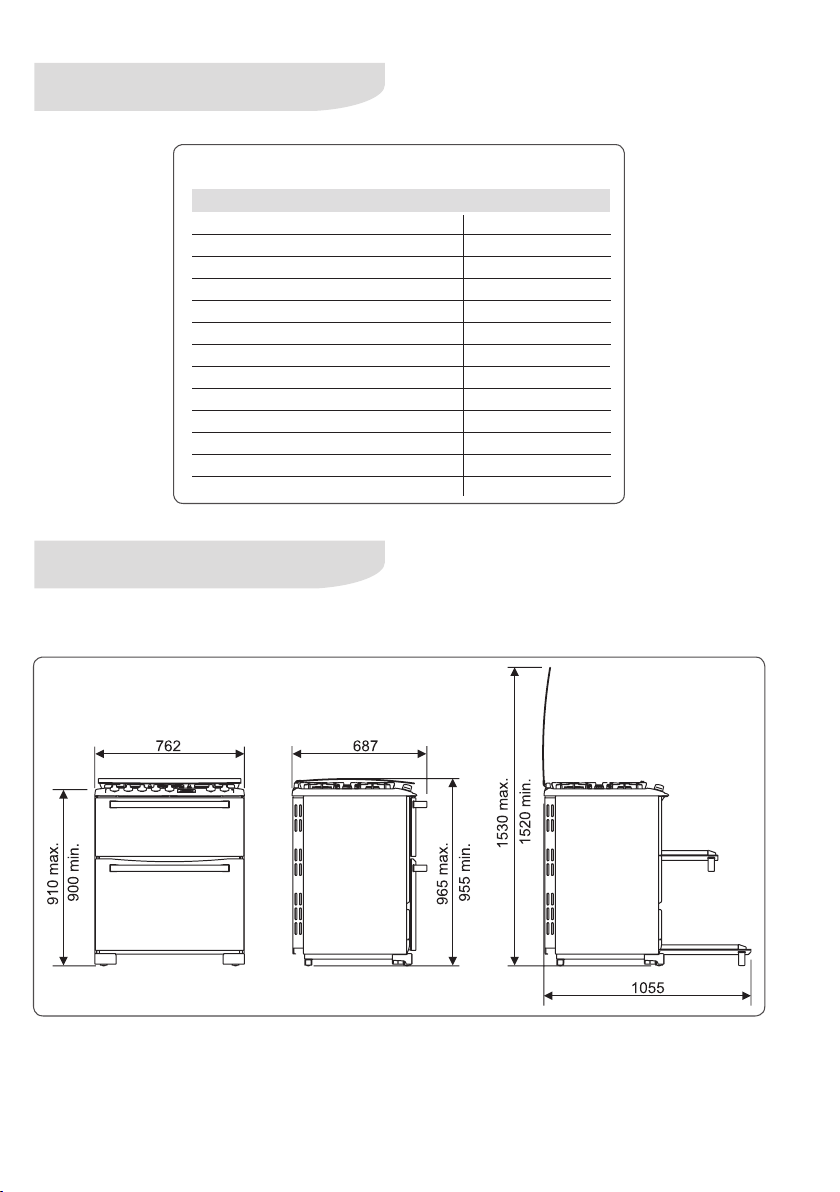

10. Dimensões ..............................................17

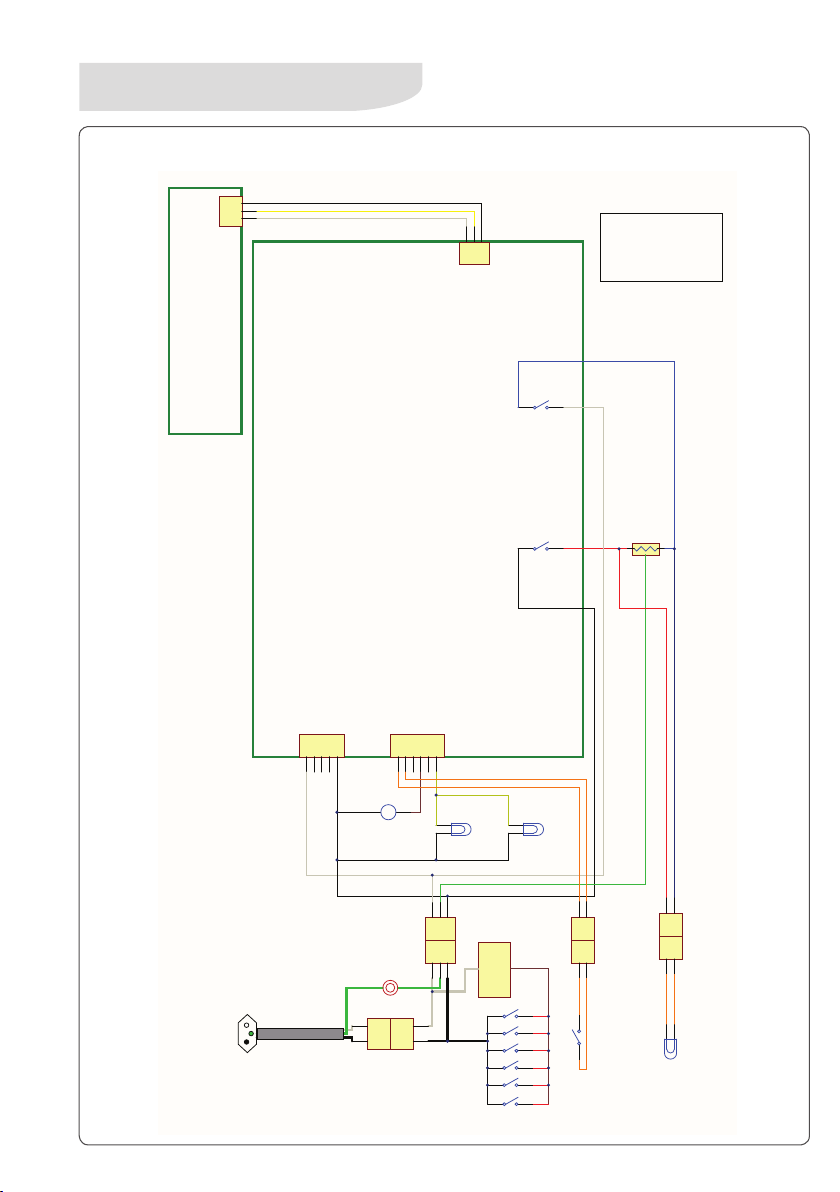

11. Esquema Elétrico....................................18

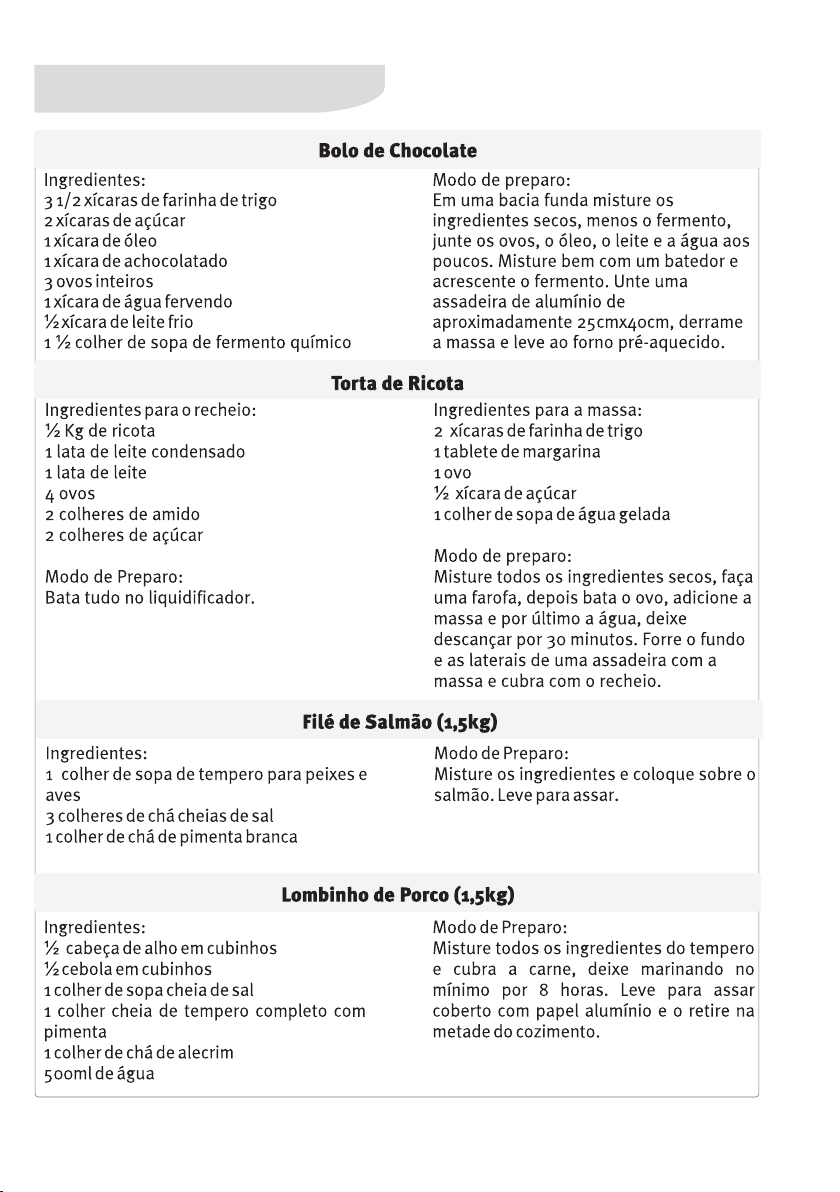

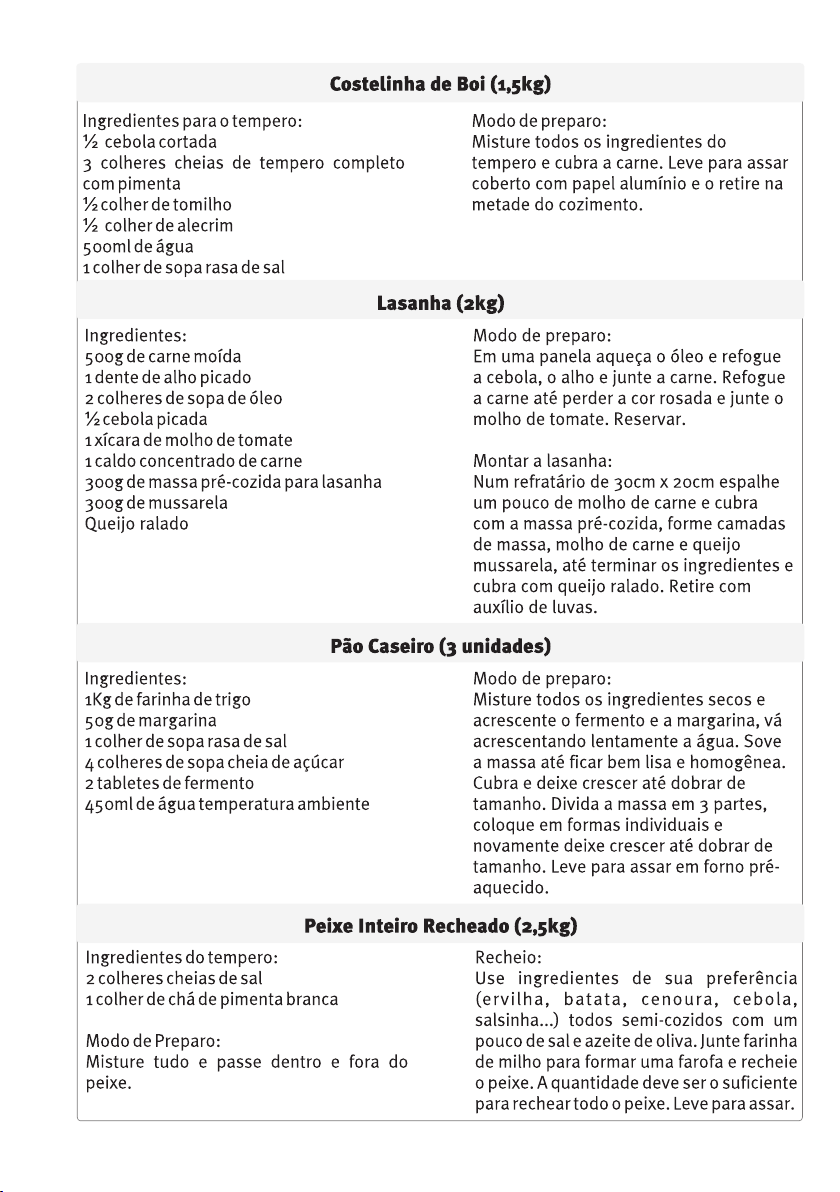

12. Receitas ...................................................19

13. Certicado de Garantia .......................... 22

2

1. Segurança

Este aparelho não se destina a utilização por pesso­as (inclusive crianças) com capacidades físicas, sen­soriais ou mentais reduzidas, ou por pessoas com
falta de experiência e conhecimento, a menos que
tenham recebido instruções referentes a utilização
do aparelho ou estejam sob a supervisão de alguém
responsável pela sua segurança. As crianças devem
ser vigiadas para assegurar que elas não estejam
brincando com o aparelho.

Para Crianças

Evite acidentes. Após desembalar o Fogão, man­tenha o material da embalagem fora do alcance
de crianças. Não permita que elas manuseiem,
toquem na superfície, nem permaneçam próximas
ao aparelho em funcionamento ou ainda quente,
mesmo que desligado.

Para o Usuário / Instalador

IMPORTANTE

CUIDADOS COM AS PARTES ELÉTRICAS:
Desligue o Fogão da tomada sempre que

zer limpeza ou manutenção, para evitar

choques elétricos.

Nunca desligue o Fogão da tomada puxando
pelo cabo elétrico. Desligue-o puxando pelo

plugue.
Não altere o plugue do seu Fogão. Não

prenda, torça ou amarre o cabo elétrico. Se o
cabo de alimentação estiver danicado, este
deve ser substituído pelo Serviço Autorizado
Electrolux, a m de evitar riscos.
Tenha cuidado para que o Fogão não que

apoiado sobre o cabo elétrico.
Ligue seu Fogão a uma to-

mada exclusiva, não utilize
extensões ou conectores
tipo T (benjamim).
Antes de instalar ou trocar
a lâmpada de seu fogão,
verique a tensão da rede
local e a potência correta da
lâmpada para o seu modelo conforme item
“Especicações Técnicas”.
É perigoso modicar as especicações ou
características do Fogão. Desligue os quei­madores e desconecte o cabo elétrico da
tomada, assim você evitará acidentes.
Este fogão foi projetado para uso com gás
GLP, se necessário a utilização de gás na-

tural, chame o Serviço Técnico Autorizado
Electrolux mais próximo para a conversão.
Caso o fogão ainda se encontrar no período
de cobertura da garantia, a conversão de gás
é gratuita, exceto as despesas com acessó­rios e deslocamento do Serviço Autorizado
(quando o produto se encontrar fora do muni­cípio sede do Serviço Autorizado Electrolux).
A conversão somente será possível se o gás
natural estiver disponível.

CUIDADOS COM ALIMENTOS E UTENSÍLIOS:

Para manusear ou retirar os alimentos do for­no, utilize luvas térmicas de proteção.
Quando utilizar o forno grande retirar do forno
pequeno utensílios plásticos e/ou metálicos.
Não utilize panelas com fun­do arredondado, para evitar
acidentes.
Nunca deixe o cabo das pane­las no lado de fora do Fogão.
Ao utilizar óleo ou gordura
nas frituras, o cuidado deve
ser maior, pois os mesmos
são inamáveis.
Não armazene utensílios no
Fogão principalmente os
que apresentem resíduos ou
grande quantidade de óleo

ou gordura.

CUIDADOS COM A LIMPEZA:

Por motivo de higiene e segurança, seu Fogão
deve ser mantido sempre limpo. Acúmulo de
gordura ou de outros alimentos podem causar
mau funcionamento e risco de acidentes (veja
“Limpeza e Manutenção”).
Limpe sempre a tampa de vidro e a mesa do
Fogão após cada utilização.
Após limpar o painel de controle, certique-se
de que os botões estejam todos na posição
“desligado”.

CUIDADOS GERAIS:

Nunca deixe panos ou materiais inamáveis
sobre a tampa de vidro durante o uso do Fogão.
Mantenha crianças e animais longe do Fogão
principalmente se ele estiver funcionando. As
partes próximas aos queimadores, as partes
externas, os puxadores e a porta esquentam e
podem provocar queimaduras.
A instalação do seu Fogão deve seguir as
instruções descritas neste manual.
Antes de acender o forno, abra totalmente a sua
porta para evitar o acúmulo de gás dentro dele.
Certique-se que o forno acendeu antes de

fechar a porta.

Ao se ausentar por um período prolongado,
feche o registro de entrada do gás.
Evite a instalação do Fogão próximo a materiais
inamáveis, por exemplo: cortinas, panos de
cozinha etc.
Os orifícios no chão do forno não devem ser
obstruídos. As paredes do forno não devem
ser revestidas com folhas de papel alumínio,
principalmente o chão do forno.
Verique sempre se os botões estão na posição

“

” (desligado) quando o Fogão não estiver em
funcionamento.
Caso existam peças danicadas, dirija-se ao
Serviço Autorizado Electrolux e adquira so­mente peças e acessórios originais para a sua
substituição.
Nunca use chamas ou faíscas
para localizar vazamentos de
gás, pois podem provocar ex­plosões. Utilize uma esponja

com espuma de sabão ou

detergente líquido.
Na falta de energia elétrica, certique-se de
que nenhum botão de controle do Fogão esteja
aberto antes de usar um fósforo para acender

a chama.

Vazamento de Gás

Ao sentir cheiro de gás dentro de casa, tome as
seguintes providências:

1. Apague toda e qualquer chama.

2. Não acenda qualquer tipo de chama.

3. Não mexa em interruptores elétricos.

4. Não utilize o telefone e celulares próximo ao local,

saia do ambiente e faça a ligação de um local aberto
e ventilado.

5. Feche o registro da entrada de gás.

6. Abra as janelas e as portas, permitindo maior

ventilação do ambiente.

7. Afaste as pessoas do local.

8. Caso o vazamento seja no botijão retire-o e leve-

o para um local aberto, bem ventilado e chame o
distribuidor de gás.

9. Se o fogão é abastecido com gás canalizado ou
central (prédios), feche imediatamente os registros
de abastecimentos e chame a companhia de gás
responsável.

10. Chame a assistência técnica para vericar o

problema.

Vazamento de Gás com Fogo

1. Se possível feche o registro de gás.

2. Afaste as pessoas do local.

3. Saia do local.

4. Chame o corpo de bombeiros

3

2. Descrição do Fogão

Modelo 76DFX

1. Tampa de vidro

2. Grades de ferro fundido (trempes)

3. Botões de controle dos queimadores

4. Painel de controle

5. Painel Digital

6. Botões de controle da temperatura do Forno

7. Luz do grill

8. Puxador da porta

9. Porta do forno

10. Capa dos pés e pés niveladores

Entrada

de gás

Mesa

Queimador
Tripla chama

Queimador
Rápido

Queimador

Queimador
Semi-Rápido

Semi-Rápido

Painel
Digital

Display

Tecla

Timer

4

Tecla -/+

Painel de
Controle

Aviso Alarme

Tecla Luz do

Forno

3. Instalação

Para sua tranquilidade, a Electrolux possui uma Rede

de Serviços Autorizados altamente qualicada para

instalar seu fogão. Entre em contato com um dos
Serviços Autorizados Electrolux, que estão na relação
encontrada junto a este manual de instruções. Por
este serviço será cobrada uma taxa de instalação.
Esta instalação não compreende serviços de prepa­ração do local (ex.: rede elétrica, conexões elétricas e
hidráulicas, alvenaria, esgoto, aterramento, tomadas,
etc.), que são de responsabilidade do consumidor.
Caso prera, você mesmo pode instalar seu fogão, se­guindo, passo-a-passo, as instruções deste manual.

Conra, antes, na etiqueta de identicação localizada

na parte traseira do fogão:

- A tensão de alimentação (127/220V);

- O tipo de gás;

Se houver necessidade de modicar a instalação

elétrica, esta deverá ser efetuada por pessoal qua-

licado, em conformidade com as normas em vigor.

Condições do Local de Instalação

A utilização de um Fogão a gás produz calor e umi­dade no local em que é instalado.

Certique-se de que haja circulação de ar no local

de instalação do produto, mantendo a ventilação
natural ou instalando um exaustor de ar. Uma má
ventilação produz falta de oxigênio, que é prejudicial
ao desempenho do Fogão e à saúde.
A utilização intensiva e prolongada do Fogão requer
uma ventilação suplementar, por exemplo a abertura

de uma janela ou de uma ventilação mais ecaz que
aumente o uxo de ar.
As correntes de ar não devem dicultar o bom funcio-

namento do Fogão ou apagar a chama.

Posicionamento do Fogão

Após retirar a embalagem,
remova com cuidado todo o

lme plástico, principalmente

da mesa onde proteje o aço
inoxidável. Não utilize o Fogão
com este plástico pois poderá
danicar o inox. O calor der­rete o plástico e sua remoção
se torna muito difícil. Após a

retirada do lme, executar a

limpeza da mesa (veja “Lim­peza e Manutenção”).
Evite instalar o fogão ao lado
do refrigerador. Em caso de
dúvida, consulte o manual do
refrigerador.

Gire o pé nivelador que ca

sob a capa plástica para regu­lar a altura dos pés de apoio,
nivelando o Fogão conforme a
altura dos móveis existentes.
O Fogão não deve estar posi­cionado abaixo do tampo dos móveis, pois pode

dicultar o bom funcionamento e causar acidentes.

Não retire o pé nivelador.

Respeite a altura de 80 a 85cm entre o Fogão
e um móvel, um depurador de ar ou uma coifa
instalada acima do produto.
Coloque os queimadores com seus componentes
e as grades nos lugares próprios da mesa do
Fogão.
Se possível, instale o botijão fora da cozinha, em
local protegido e bem ventilado.
Instalar seu produto respeitando uma distância
mínima de 3cm de cada lado do fogão de acordo

com a gura acima.

3cm

3cm

3cm

IMPORTANTE

Este fogão não foi projetado para ser em­butido, por isto, na instalação, respeite a
distância mínima de 3cm de cada lado para
evitar acidentes.

Nivelamento do fogão

Para evitar problemas de funcionamento do seu
fogão, principalmente ao assar alimentos no forno,
é importante que o aparelho esteja nivelado.
Para isso, utilize uma forma com água sobre as
grades (trempes) e observe se o nível da água
esta alinhado com a borda da forma. Se não es­tiver, gire os pés do fogão até que o nível da água
esteja alinhado com a borda da forma.

5

Peças Necessárias para Instalar o seu
Fogão (peças não cobertas pela garantia)

Instalação com botijão GLP:

1. Regulador de pressão exclu­sivo para o seu fogão conforme
a NBR 8473.

2. Mangueira plástica de PVC
com tarja amarela conforme a

NBR 8613 ou Mangueira exível

Regulador

metálica de 1/2 polegada con­forme NBR 14177 e adaptador
(caso a mangueira cruze por trás
do fogão).

3. Duas abraçadeiras de metal
(de boa qualidade) com para­fusos.

Mangueira

Abraçadeira

Procedimentos para Instalação com
mangueira PVC com tarja amarela

Nos casos onde o botijão está do lado da entrada
de gás do fogão, pode-se utilizar a mangueira PVC
com tarja amarela desde que ela não cruze por
trás do fogão, e não passe próximo a saídas de
ar quente.

Instalação do Gás

1. Coloque a abraçadeira de
metal na ponta da manguei­ra, em seguida, no ponto de
entrada do fogão apertando a

abraçadeira (g. 1).

2. Coloque a outra abraçadeira
na extre midade oposta da
mangueira, em seguida, no
regulador de pressão e aperte

a abraçadeira (g. 2).

3. Rosqueie com cuidado o
regulador de pressão no boti-

jão (g. 3).

4. Após a instalação, verique

se há vazamento de gás. Utili­ze uma esponja com espuma
de sabão ou detergente líquido

(g. 4).

g.1

g.2

g.3

g.4

Procedimentos para Instalação do bo­tijão P13 com Tubo Flexível Metálico

1. Com uma chave de boca de

22 mm e outra de 26 mm xe

uma das extremidades do tubo

g.5

exível metálico no adaptador.

2. Depois, xe o tubo exível

metálico com o adaptador na
entrada de gás do fogão (gu­ras 5 e 6).

g.6

3. Caso o regulador de pressão
não possua conexão compa-

tível ao tubo exível metálico

g.7

(gura 7), o registro do regu-

lador deverá ser substituído

(gura 8).

4. Fixe a outra extremidade do

tubo exível metálico no registro

g.8

do regulador de pressão (gu-

ras 9 e 10), não esquecendo a
utilização do anel de vedação.

5. Conecte o regulador de gás
ao botijão, apertando-o somen-

g.9

te com as mãos (g 3). Esse

sistema foi desenvolvido para
vedação somente com a força

g.10

“manual”, não necessitando de
ferramentas.

6. Ligue o gás e verique se

existem vazamentos, utilizan­do detergente líquido viscoso, que garante uma

melhor performance e ecácia no teste (g 4).

Instalação com GLP Utilizando Central
de Gás

A Central de gás é a área predial delimitada que
contém os recipientes transportáveis ou estacio­nários e acessórios destinados ao armazenamento
de GLP para consumo.
Em uma instalação com central de gás existem
alguns pontos importantes como:
1-Cilindro estacionário ou bateria de cilindros
transportáveis;
2- Regulador de 1º estágio;
3- Regulador de 2º estágio e
4- Medidor de consumo.
Para instalar seu fogão com GLP da central de

gás, verique se sua residência possui um registro

de parede exclusivo para o fogão e em boas con­dições de uso e proceda conforme item anterior.

6

IMPORTANTE

Use sempre um regulador de pressão (exclu­sivo para fogão) para qualquer tipo de botijão.
A ausência deste item pode causar excesso de
pressão e vazamento de gás. Verique o prazo de
validade do regulador de pressão e da mangueira.
A mangueira e o regulador devem ser trocados de
acordo com a validade indicada pelo fabricante.
Na troca, observar se o regulador de pressão do
botijão deve ter gravado a inscrição NBR 8473
(norma brasileira).
Utilize a mangueira plástica de PVC com a tarja
amarela conforme NBR8613, desde que:

- A mangueira não tenha emendas;

- Não cruze por trás do fogão e não a passe próxi­mo a saídas de ar quente ou atravesse a mangueira
através de paredes;

- O comprimento da mangueira seja menor que
125cm;

- A mangueira esteja dentro do prazo de validade.
Se a sua residência for abastecida com gás de bo­tijão, verique a distância entre o botijão e o fogão.
Caso a mangueira plástica de 125cm não tenha
comprimento suciente para conectar o fogão ao
botijão, a instalação deverá ser feita com tubos de
aço ou cobre de acordo com a NBR 13932 - Insta­lações internas para GLP.
Para Gás Natural, as instalações internas deverão
ser feitas de acordo com as exigências da NBR

13933.
Se a entrada de gás estiver disposta de forma que
a mangueira cruze a parte traseira do fogão, utilize
uma mangueira exível metálica de 1/2 polegada
com adaptador para conectá-la ao fogão.
No caso de gás canalizado, recomenda-se utilizar a
mangueira exível metálica e adaptador, podendo
também utilizar mangueira plástica desde que a
mesma não cruze a parte traseira do fogão.
Não utilizar mangueira plástica revestida de me­tal, pois oferece o mesmo risco que mangueira
plástica.
Em caso de dúvida ou aquisição de acessórios
para a instalação do produto, consulte o Serviço
Autorizado Electrolux.

Instalação Elétrica

Para sua segurança, solicite a

um eletricista de sua conança a
vericação das condições da rede

elétrica do local de instalação do
Fogão, ou entre em contato com o
Serviço Autorizado Electrolux. O fogão requer uma
tomada especial tripolar com disjuntor exclusivo
(pág. 18).

Antes de Fazer a Ligação Certifique-se:

- A tomada ou disjuntor usados para a ligação são de
fácil acesso, mesmo após instalado o Fogão;

- O cabo de alimentação deverá ser colocado de forma
a nunca encostar nas partes quentes do fogão, pois
pode ocorrer o derretimento do isolamento elétrico e
curto circuito;

- Não use extensões ou conectores tipo T (benjamin);

- Nunca ligue o o terra na tubulação de gás ou tubos

de PVC;

- Instale adequadamente o o terra do seu fogão de

acordo com a norma da ABNT NBR 5410;

- Em caso de dúvida, consulte um eletricista;
Este fogão está em conformidade com os níveis de
tensão estabelecidos na resolução de número 505, de
26 de novembro de 2001 da ANEEL (Agência Nacional
de Energia Elétrica).

Tensão

127 V
220 V

Informamos que o plugue do cabo de alimentação

deste eletrodoméstico respeita o novo padrão

estabelecido pela norma NBR 14136, da Associa-

ção Brasileira de Normas Técnicas – ABNT, e pela

Portaria nº 02/2007, do Conmetro. Assim, caso a
tomada da sua residência ainda se encontre no padrão
antigo, recomendamos que providencie a substituição
e adequação da mesma ao novo padrão NBR14136,

com um eletricista de sua conança.

Os benefícios do novo padrão de tomada são:

• Maior segurança contra risco de choque elétrico no

momento da conexão do plugue na tomada;

• Melhoria na conexão entre o plugue e tomada, redu­zindo possibilidade de mau contato elétrico;

• Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e a
segurança da nova padronização, é necessário o ater­ramento da tomada, conforme a norma de instalações
elétricas NBR5410 da ABNT.

Em caso de dúvidas, consulte um prossional da área.

Mínima

116 V
201 V

Máxima

133 V
231 V

Fio Terra

Caso seu fogão possua um o terra (verde ou verde/
amarelo) próximo ao cabo de alimentação, este o

terra deverá ser conectado a um ponto de aterramento
adequado.

Não ligue o o terra em torneiras, canos de água,
tubulações elétricas ou de gás ou ao o neutro da rede.

O produto está equipado com plugue de 3 pinos, por
isso, conecte-o a uma tomada adequada com aterra­mento. O pino de terra do plugue não pode ser cortado.
Para sua segurança solicite a um eletricista que instale

na sua residência o o terra de acordo com a norma

NBR 5410 .

7

4. Como Usar

Antes de Usar o Fogão pela Primeira Vez

Remova com cuidado o lme plástico da mesa de aço

inox, limpando e removendo todos os resíduos de
adesivo conforme orientação da pág. 11.
O isolamento térmico do Fogão produz durante os
primeiros minutos de funcionamento, fumaça e odores
característicos. Nos modelos com Grill, ligue o Grill por

3 minutos antes do primeiro uso (verique se o modelo

do seu produto possui este componente na tabela
de características da página 17). No primeiro uso,

aqueça o forno do Fogão vazio durante aproxima­damente 45 minutos, na graduação de temperatura
máxima. Deixe-o esfriar e, em seguida limpe o chão do

forno com água morna. Todos os acessórios, inclusive
prateleiras, devem ser lavados antes de serem utiliza­dos pela primeira vez.

Botão de Controle de Gás

Os botões de funcionamento dos queimadores e dos
fornos estão colocados no painel de controle.

Painel de Controle

Posição do queimador (Boca)
Forno pequeno
Forno grande

Acendimento Superautomático

Botões de controle da mesa

Fechado (posição inicial)
Máximo
Mínimo

Botão de controle do forno

280
255

Graduação de

230

temperatura

205
180

Acionamento

do Grill

8

Tampa de Vidro

Deixe esfriar os queimado­res, grades e mesa antes de
abaixar a tampa de vidro.
Nunca acenda os queima-

dores da mesa com a tampa

abaixada. O calor da chama
ou das partes da mesa pode quebrar a tampa de vi­dro. A função da tampa do Fogão, quando abaixada,
é proteger a superfície contra o acúmulo de pó e
evitar os respingos de gordura na parede quando
estiver levantada.
Não utilize a tampa do Fogão como superfície de
trabalho. Não coloque objetos pesados ou quentes
sobre a tampa de vidro (limite de 3,0kg e 500C).

Acendimento dos Queimadores

O acendimento superautomáti­co permite acender os queima­dores acionando-se apenas os
botões de controle do Fogão.

1. Aperte e gire o botão para a

esquerda até a estrela (g. 1).

2. Com o botão ainda apertado,
espere o queimador da mesa
acender.

3. Depois, regule a chama de
acordo com o desejado. Se
após algumas tentativas não

acender, verique se as tampas
(g. 2 - “A”) e os espalhadores

(fig. 3 - “B”) estão colocados
corretamente.
Para interromper o fornecimento
do gás gire o botão no sentido
horário até à posição fechado.
Na falta de energia elétrica, para acender um queima­dor, aproxime uma chama (fósforo aceso), pressione o
botão correspondente e gire-o no sentido anti-horário
até a posição de máximo.

fig.1

fig.2

A - Tampa
B - Espalhador
C - Vela
D - Base

Acendimento do Forno

Antes de ligar o forno, abra totalmente a porta. Após
o acendimento, permaneça com a porta do forno
aberta por aproximadamente 1 minuto, para per­mitir a correta oxigenação do forno. Feche a porta

e proceda com o pré-aquecimento antes de levar o
alimento ao forno.

Acendimento Superautomático

1. Aperte e gire o botão para a esquerda (anti-horário)
até a estrela.

2. Com o botão ainda apertado, espere o forno
acender.;

3. Depois de aceso continue com o botão pressionado
por mais 10 segundos. Caso contrário, o dispositivo
de segurança bloqueia gás apaga a chama.

No caso de falta de energia elétrica, aproxime
uma chama (fósforo aceso) até o orifício do chão
do forno, pressione e gire o Botão de Controle do
Forno para a graduação de temperatura máxima.

Dispositivo de segurança bloqueia gás

Estes modelos estão equipados com um dispositivo
de segurança que bloqueia o fornecimento de gás
quando a chama do forno se apaga acidentalmente.
Após notar que o queimador
do forno acendeu, segure o

manter pressionado
por 10 segundos

botão pressionando por 10
segundos até que a chama
permaneça acesa e então
regule a chama.
Caso a chama não acenda
ou apague acidentalmente, retorne imediatamente
o botão até a posição fechado, mantenha a porta do
forno aberta e aguarde pelo menos 1 minuto para
que o gás liberado se espalhe, evitando o risco
de explosão, só então tente acender novamente.

Observações:

Ao utilizar o forno retire qualquer utensílio que estiver
no interior do mesmo e também no outro forno.
Jamais armazene ou utilize para limpeza álcool, ga-

solina, ou qualquer outro líquido e sprays inamáveis

próximo ao fogão.

ATENÇÃO

O seu fogão possui um sistema de ventilação
com funcionamento automático. Durante o uso
do fogão ou forno, a ventilação poderá ligar e
haverá um som característico do ventilador.

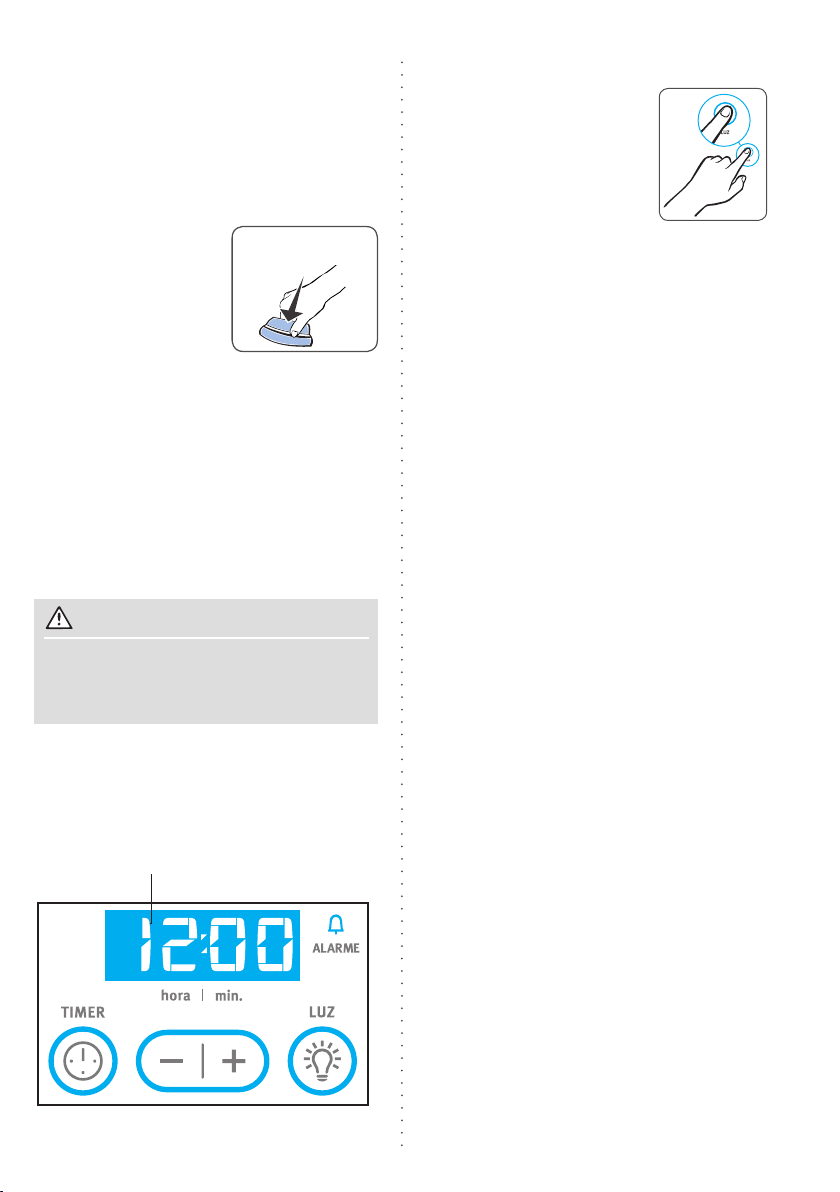

Painel Digital

O seu fogão é equipado com um painel que utiliza a
tecnologia “Blue Touch”, permitindo o acionamento
das teclas apenas com o toque.

Display

Modo correto de usar as teclas

O modo correto de usar as teclas

deve ser como mostra a gura.
Certique-se de que seu dedo está

posicionado no centro da tecla,
caso não esteja, o fogão pode não
responder a seleção feita.

Encoste levemente na tecla com a
parte da digital do dedo.

Aviso Sonoro “BIP”

Sempre que um comando correto é acionado, o
painel digital emite um “bip”. Se você pressionar
uma tecla e não ouvir o “bip”, o fogão não aceitou
o comando.

O “bip” longo informa quando uma operação for
concluída.

Caso o comando desejado não seja permitido, o
fogão retornará 3 bipes curtos.

Ajuste do Relógio

O relógio opera no modo 24 horas e pode ser ajustado
sempre que desejado.
Ao conectar o plugue na tomada ou quando houver
falta de energia, o display entrará automaticamente na
função de ajuste do relógio com o indicador de hora
piscando. Para ajuste, siga os passos abaixo:

1. Ajuste as horas pressionando a tecla “+” ou “-”. Man­tenha a tecla pressionada para um avanço mais rápido.

2. Pressione a tecla Timer para conrmar a hora. Note

que o indicador de minutos começará a piscar.

3. Ajuste os minutos pressionando a tecla “+” ou “-”.
Mantenha a tecla pressionada para um avanço mais
rápido.

4. Pressione a tecla Timer para conrmar. Um “bip”

longo informa que a operação foi concluída.
Para ajustar novamente o relógio, pressione a tecla

Timer durante aproximadamente 3 segundos e siga
os passos acima.

Qualquer operação será cancelada em aproximada-

mente 20 segundos caso não seja conrmada.

Se o painel estiver bloqueado (Loc) efetue antes o
desbloqueio. Ver item “Bloquear e Desbloquear Painel”.

Acionar o Timer Sonoro

Utilize o Timer Sonoro sempre que desejar controlar
o tempo de cozimento de um alimento. O Timer pode
ser programado no tempo máximo de 9h59min. Para
programá-lo, siga os passos abaixo:

1. Pressione a tecla Timer. O indicador de hora come­çará a piscar para ser alterado.
Se o painel estiver bloqueado (Loc) efetue antes o
desbloqueio. Ver item “Bloquear e Desbloquear Painel”.

9

2. Ajuste as horas pressionando a tecla “+” ou “-”. Man­tenha a tecla pressionada para um avanço mais rápido.

3. Pressione a tecla Timer para conrmar a hora. Note

que o indicador de minutos começará a piscar.

4. Ajuste os minutos pressionando a tecla “+” ou “-”.
Mantenha a tecla pressionada para um avanço mais
rápido.

5. Pressione a tecla Timer para conrmar e dar início

a contagem regressiva do tempo. Note que o ícone

Alarme ca aceso e o primeiro dígito do display começa

a oscilar mostrando que o timer está em operação.

6. Ao chegar ao tempo “0:00” um aviso sonoro será
emitido por 2 minutos. Para desligá-lo antes deste
tempo, pressione qualquer tecla.

Para cancelar a contagem pressione a tecla Timer e
em seguida a tecla “-”.

Qualquer operação será cancelada em aproximada-

mente 20 segundos caso não seja conrmada.

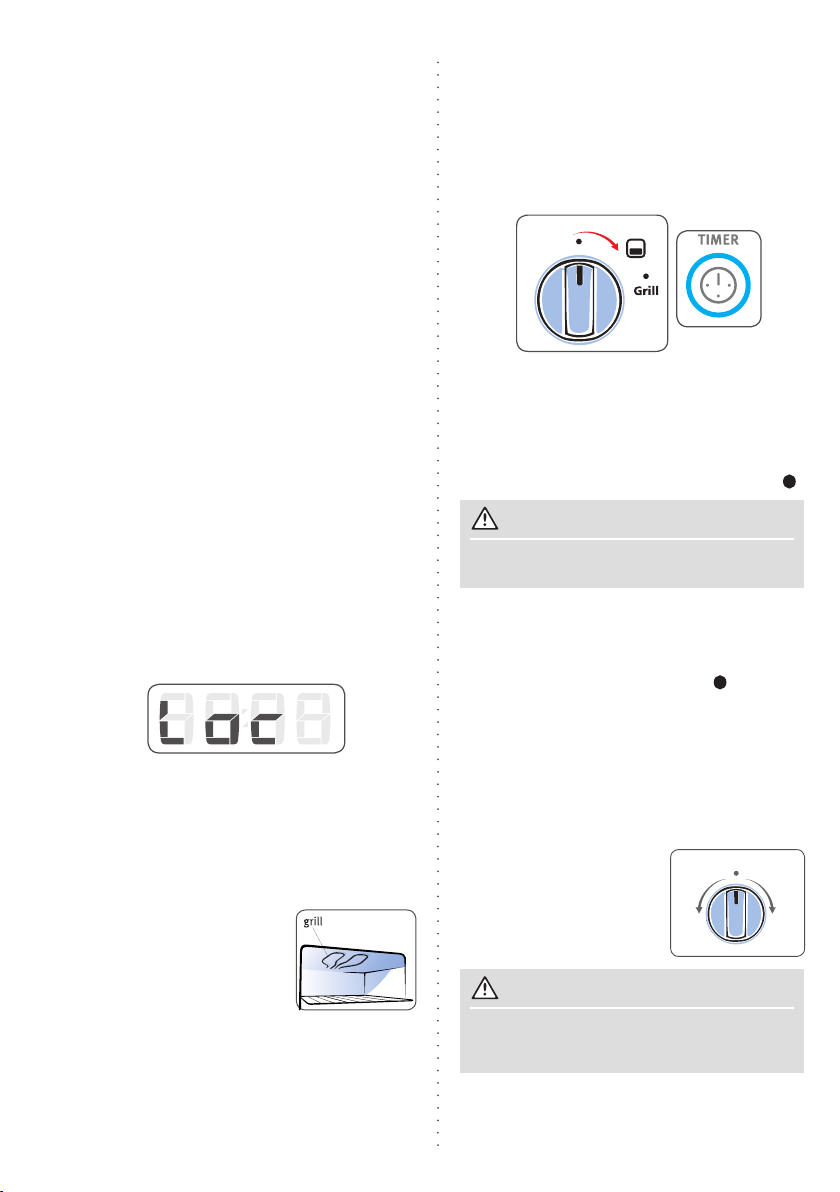

Bloquear e Desbloquear o Painel

O seu fogão possui um programa especial para
bloquear as funções do Painel Digital, impedindo
a programação indesejada, podendo ser bloque­ado/desbloqueado a qualquer momento conforme
descrito abaixo.

Para bloquear, pressione simultaneamente as
teclas Timer e Luz por aproximadamente 3 segun­dos. O “bip” soará e o display indicará Loc. Para
desbloquear, proceda da mesma forma.

Luz

Para iluminar o forno, pressione a tecla Luz.
Após 2 minutos as lâmpadas desligarão auto­maticamente.

Funcionamento do Grill

O Grill é uma resistência elétrica
instalada na parte de cima do
forno, que aquece e emite ra­diação infra-vermelha que serve
para dourar, grelhar ou gratinar
os alimentos.
Coloque o alimento sobre a prateleira do forno e
posicione-a conforme o tipo de alimento:

- Carnes fatiadas e nas são colocadas na prateleira

mais próxima do Grill.

- Assados enrolados, aves e outros, são colocados
sobre a prateleira central.

Para sua segurança o grill pode ser programado
para um tempo máximo de 20 minutos.

Acionar o Grill

Pressione o botão do forno e gire no sentido horário
até a luz indicativa do grill. Em seguida utilize as

teclas “+” ou “-” para ajustar o tempo e conrme

com a tecla Timer.

Ligar o
Grill

Se o painel estiver bloqueado (Loc), efetue antes
o desbloqueio. Ver item “Bloquear e Desbloquear
Painel”.
Observe que a luz do grill ao lado do botão se
manterá acesa enquanto o grill estiver em funcio­namento. Para desligá-lo, gire o botão do forno no
sentido anti-horário até coincidir com a posição “

ATENÇÃO

O Timer Sonoro e o Timer do Grill não funcionam

ao mesmo tempo.

Se o Timer Sonoro estiver em funcionamento e o
botão do forno for posicionado na função grill, a tecla
“-” será habilitada para efetuar o cancelamento do
Timer Sonoro. Caso não deseje efetuar o cancela­mento, volte o botão para a posição “ ”.
O botão que liga o grill também desliga o forno, por
isso o grill elétrico e o forno a gás não funcionam
simultâneamente.
Ao usar o grill, lembrar que o tempo de aquecimento
é menor que o dos fornos. Cuidado para não quei­mar os alimentos e também não sofrer queimaduras.

Botão do Forno e Grill

O botão do forno gira nos dois
sentidos: No sentido horário
liga o Grill, no sentido anti-ho­rário liga o forno. Na posição

indicada na gura, o forno e o

grill estão desligados.

Ligar o
Forno

Ligar o
Grill

ATENÇÃO

Como o botão do forno é o mesmo que aciona
o Grill, após o uso do fogão certique-se de o
mesmo esteja desligado.

A luz ao lado do botão indica se o Grill está ou não em

funcionamento. Quando ela está apagada, signica

que o Grill está desligado.

”.

10

Forno Pequeno

O forno pequeno é recomendado para receitas de pra­tos baixos, como: pizzas, massas, carnes, vegetais,

suês. Deixe uma distância entre os alimentos e as

paredes do forno (aproximadamente 4 cm).
O forno pequeno pode ser utilizado simultaneamente
com o forno grande ou com o grill.
Ao utilizar os dois fornos simultaneamente, pode ser
necessário ajustar o tempo de cocção.

Forno Autolimpante

O forno autolimpante tem um revestimento com
esmalte especial de porcelana. Este revestimento
não é tóxico, não libera odores que possam alterar o
sabor dos alimentos e não interfere na qualidade e
tempo de cozimento. A combinação da textura e os
agentes oxidantes de esmalte auxiliam a dissipação
da gordura durante todo o tempo em que o forno
estiver funcionando. Assim, o processo de limpeza é
contínuo e as manchas de gordura são quimicamente
rompidas e eliminadas.

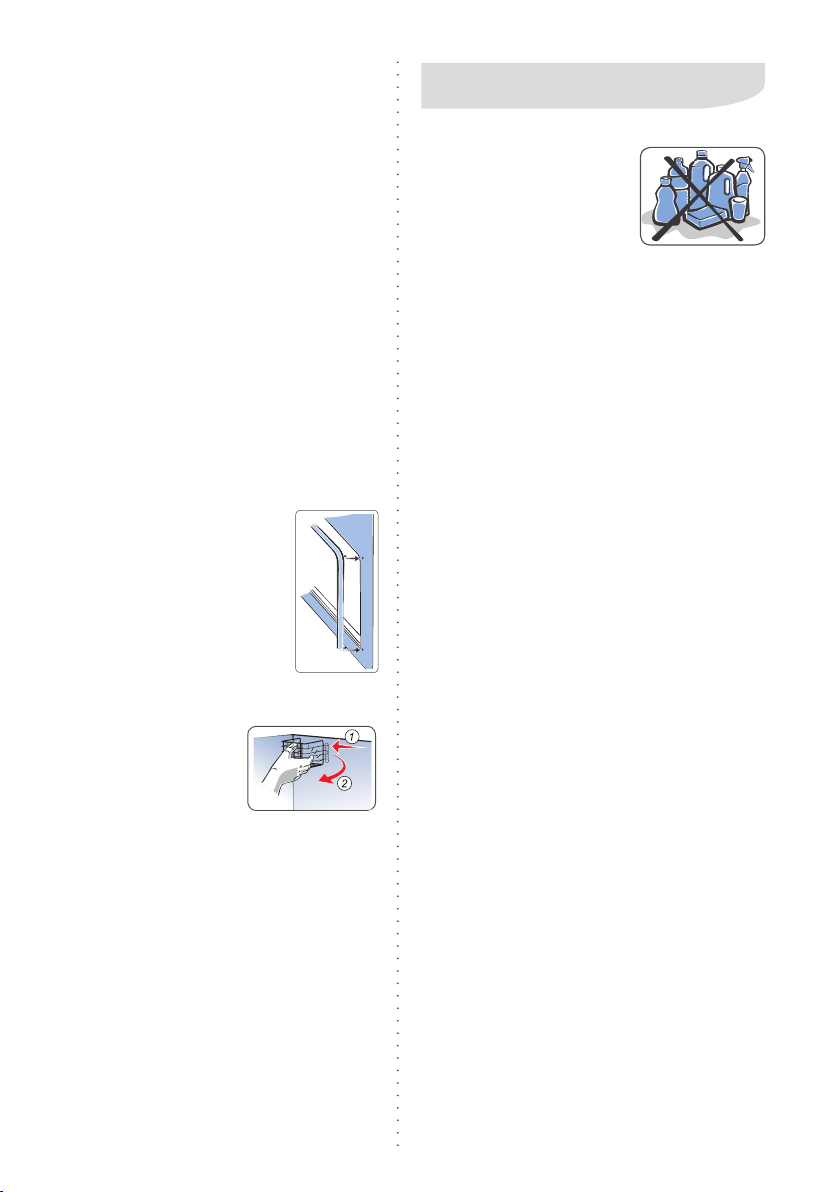

Gaxeta do Forno

Caso necessite montar e/ou desmon­tar a gaxeta do forno será necessário
observar o perfeito posicionamento
dos ganchos.

Instalação, Limpeza ou Troca da Lâmpada

Adquira uma lâmpada própria
para fogões na tensão adequa­da com a disponível em sua
residência, 127V ou 220V e na
potência indicada no item “Es-

pecicações Técnicas”. Para evitar choque elétrico,

ao instalar, trocar ou limpar a lâmpada assegure-se
de que o fogão esteja desligado da tomada. Para
retirada do protetor da lâmpada, pressione o lado
direito (1) até desencaixar do fundo do forno, em
seguida puxe para fora (2) até desencaixar o outro
lado. Para recolocar, proceda de maneira inversa.

Ao rosquear a lâmpada, verique se a mesma está
bem apertada, se houver diculdade ao rosquear,

passe uma esponja de lã de aço, polindo a rosca
da lâmpada e depois limpe-a com um pano seco ou
papel toalha.

5. Limpeza e Manutenção

Limpeza Geral

Antes de executar qualquer lim­peza ou manutenção, desligue
o fogão da tomada e feche os
registros de gás. A limpeza de­verá ser feita com o Fogão frio.

Não use em hipótese alguma
agentes de limpeza à base de cloro (hipoclorito
de sódio, água sanitária, etc), querosene, gaso­lina, solventes, removedores, ácidos, vinagres,
suco de limão, produtos químicos ou abrasivos,
pois podem causar manchas e acidentes.

Para limpeza da mesa, retire as grades, os quei­madores e os botões. Lave a mesa e as peças
individualmente com a parte mais macia da esponja,
detergente neutro e água. Não utilize na mesa a

parte verde e abrasiva das esponjas, pós abra­sivos e substâncias corrosivas que possam
arranhar a peça. Para remover a sujeira mais

resistente das grades e tampas dos queimadores
utilize uma esponja de lã de aço seca nas peças
secas, realizando movimentos circulares.
Antes de recolocá-los no seu lugar, enxugue-os

bem e certique-se que todos caram limpos e
secos. Verique se estão bem encaixados. Acenda

os queimadores e deixe-os ligados por aproxi­madamente 1 minuto para garantir a secagem

completa.

Podem ocorrer pontos de oxidação na parte inferior
da tampa do queimador, na região sem esmalte.
Porém, esses pontos de oxidação não interferem
no funcionamento do fogão.
Não utilize papel alumínio para forrar a mesa do
fogão, pois pode causar manchas na mesa e pre­judicar o funcionamento das velas.
Não deixe que substâncias ácidas ou alcalinas,
como: vinagre, café, leite, água salgada, molho de
tomate etc., permaneçam por muito tempo em con­tato com as superfícies da mesa, queimadores ou
superfícies esmaltadas (tampas dos queimadores,
as grades, o topo e o chão do forno). Em caso de
derramamentos, proceda a limpeza imediatamente.
Nas grades da mesa (trempes) é normal a ocorrên­cia de marcas brancas ou prateadas que parecem
riscos. Essas marcas acontecem devido ao resíduo

do metal do fundo de panelas que ca acumulado

nas grades e são facilmente removidas com esponja
de aço seca.
A limpeza dos queimadores, das tampas e dos
espalhadores deve ser feita periodicamente com
água morna e sabão neutro ou detergente tipo
lava-louças neutro.
Não deixe cair líquidos ou sólidos dentro do quei-

11

mador para não desregular a chama ou causar en­tupimentos. Caso aconteça, desligue o queimador,
espere esfriar e limpe com pano úmido.
Tome cuidado especialmente quando a mesa estiver
sem os queimadores. Não deixe cair apos ou detri­tos no sistema de gás, pois pode desregular a chama
ou causar entupimento no pequeno orifício de saída
de gás. Caso aconteça, utilize uma agulha para

limpeza especíca de fogões.

Conserve as velas de acendimento eletrônico dos
queimadores limpas e isentas de crostas de sujeira.

Limpeza dos Queimadores

Evite que alimentos sejam derramados sobre os
queimadores durante o cozimento. Se isso ocorrer
limpe-os imediatamente após o uso.
A utilização prolongada dos queimadores contendo
resíduos de alimentos tornará a limpeza muito difícil.
Não deixe as peças dos queimadores imersas em
água com detergente por mais de 10 minutos.
Não coloque os queimadores ainda quentes na
água fria, pois pode causar empenamento pelo
choque térmico.

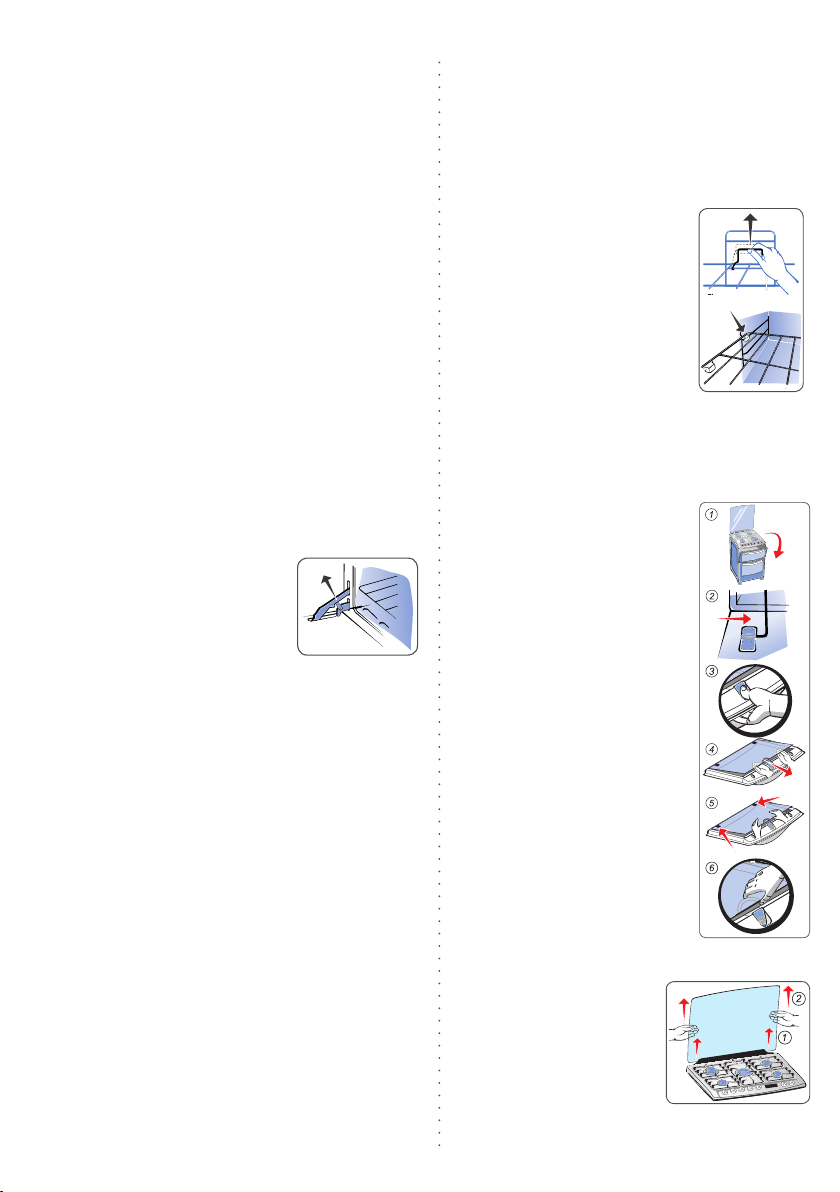

Desmontagem / Montagem da Porta do
Forno

Abra totalmente a porta do
forno, levante a presilha da
dobradiça da porta, conforme

indicado na gura ao lado.

Segure a porta pelas laterais e
feche-a lentamente até que se perceba uma certa
resistência; neste ponto, force e, ao mesmo tempo,
levante a porta em direção ao alto, de modo a liberar
o encaixe da dobradiça do corpo do fogão e retire-a.
Para a montagem, execute a operação contrária,
tomando cuidado para que o encaixe da dobradiça
seja introduzido no local próprio.

Cuidados com o Forno Autolimpante

Se ocorrer, por acidente, grande concentração de
gordura nas paredes internas do forno com reves­timento autolimpante, devido ao derramamento
direto de óleo, recomenda-se uma limpeza manual.
Proceda da seguinte forma:

1. Retire as prateleiras. Aqueça o forno, na gradu­ação de chama alta, por aproximadamente 2 a 3
minutos para amolecer os resíduos de gordura; após

esse período desligue o forno. Certique-se de que

a temperatura no interior do forno esteja suportável
antes de iniciar a limpeza, para evitar riscos de
queimaduras. Remova o excesso de gordura com
um pano seco.

2. Com uma esponja macia umedecida em água e
amoníaco (1 parte de amoníaco para 3 de água),

12

amoleça os resíduos de gordura.

3. Enxágue o forno, pressionado com uma esponja
umedecida em água fria, sem esfregar.

4. Aconselhamos ligar o forno, por 10 minutos na
posição máxima para a secagem interna.

Prateleira Autodeslizante

A prateleira possui sistema auto­deslizante com duas prateleiras e
três níveis de altura.
Para regular a altura, retire a
pratereira superior levantando o
gancho da parte traseira da pra-

teleira superior (g. 1).

Reposicione a prateleira encai-

xando-a na guia lateral (g. 2),

empurre até o gancho travar na
parte traseira da prateleira.
As prateleiras autodeslizantes estão localizadas no
forno grande.

fig. 1

fig. 2

Desmontagem do Vidro da Porta

A porta do forno possui um siste­ma para facilitar a limpeza. Siga
os passos abaixo:

1. Abra a porta do forno.

2. Se precisar, desencaixe a pra­teleira inferior dos tracionadores.

3. Pressione a trava até o nal

para soltar o vidro.

4. Retire o vidro interno e limpe
os vidros e a porta com esponja,
detergente neutro e água.

5. Encaixe o vidro interno nos
suportes inferiores posicionando-o
sobre a porta.

6. Pressione o vidro no local
indicado até ouvir um clique. Por
último encaixe a prateleira nos
tracionadores.

Tampa de Vidro Removível

A tampa de vidro balance­ada pode ser facilmente
removida.
Remova a tampa segurando­a com as duas mãos. De­sencaixe dos suportes (1) e
puxe para cima (2). Lave a
tampa de vidro com esponja,
detergente neutro e água.

6. Solução de Problemas

Assistência ao Consumidor

Caso seu Fogão apresente algum problema de funcionamento, antes de ligar para o Serviço Autorizado,

verique abaixo se a causa da falha não é simples de ser resolvida ou se não é falha na utilização, o que

pode ser fácil e rapidamente corrigida, sem necessidade de aguardar um técnico.

Problemas

O Forno não Funcio­na (não Liga)

O Forno Solta Fumaça

A Luz do Forno não
Acende

Há Formação de Umi­dade nos Alimentos e
no Interior do Forno

Assa muito Lento /
Assa muito Rápido

Queimador da mesa

não acende
Resíduo de cola

O grill não funciona
(não liga)

Queimador não per­manece aceso

baçada
O painel digital não

aciona

Quando as correções sugeridas não forem sucientes, chame o Serviço Autorizado Electrolux, à sua disposição.

Botões de comando não foram seleciona­dos corretamente para o cozimento.

Na instalação elétrica da residência o disjun­tor está desligado ou falta energia elétrica.

O registro do gás está fechado.
Chama amarela/vermelha.

Forno sujo de gordura ou molho.

Sem lâmpada / Lâmpada queimada.

Sem energia elétrica

Os alimentos são deixados muito tempo
no interior do forno após o término do
cozimento.

Os tempos de cozimento e a temperatura
selecionada não estão corretas.

Espalhador mal posicionado.

Resíduo de cola proveniente das etiquetas.

Tensão do produto diferente da tensão de
sua residência.

A tecla “+” não foi acionada.

O sistema bloqueia gás não foi desativado
corretamente.

Umidade entre os vidros.Porta do Forno Em-

O painel está bloqueado por segurança.

Acionamento incorreto das teclas.

Códigos de Erros

E-1
H-1 e H-2

Prováveis Causas Correções

Verique os botões e repita as operações indicadas

no item “Como Usar”.
Ligue o disjuntor ou chame um eletricista de sua

conança.

Abra o registro.

Verique se o gás não está no m ou se não há

sujeira/umidade no queimador.
Limpe o forno após cada utilização conforme item
“Limpeza e Manutenção”.

Adquira, no Serviço Autorizado Electrolux, uma
lâmpada para fogão, e faça a instalação/substitui­ção, conforme informações do item “Instalação,
Limpeza ou Troca da Lâmpada” e certique-se
que esteja rmemente apertada.

Verique se o plugue está ligado na tomada e se há
energia na tomada. Verique se o disjuntor está ligado.

Não deixe os alimentos no forno por mais de 15

minutos após a nalização do cozimento.

Consulte o item tempo na “Tabela de Tempos e
Temperaturas”.

Verique se o gás não está no m.

Fazer o pré-aquecimento, colocar o alimento dentro
do forno e manter a temperatura alta por mais 6 a 8
minutos. Após isso, ajuste para a temperatura reco-

mendada na “Tabela de Tempos e Temperaturas”.

Verifique se o espalhador está corretamente
montado.

Remover as etiquetas antes de utilizar o fogão.
Utilizar esponja macia e limpador líquido multi-uso.
Adapte a tensão da residência conforme a tensão

do seu produto.
Após girar o botão na posição do grill, acione a

tecla “+” no painel “Bluetouch”.
Após acender o queimador, permaneça com o

botão de controle pressionado por 10 segundos,
até desativar o sistema bloqueia gás.
Dependendo das condições atmosféricas é
normal. Ligue o forno e aguarde alguns minutos.

Desbloqueie o painel conforme item “Bloquear e
Desbloquear o Painel”.

Acionar tecla conforme “Modo Correto de Usar
as Teclas”.

Erro de tensão fora da especicada.

Super aquecimento dos componentes eletrônicos.

13

7. Dicas e Conselhos

Recomendações Importantes

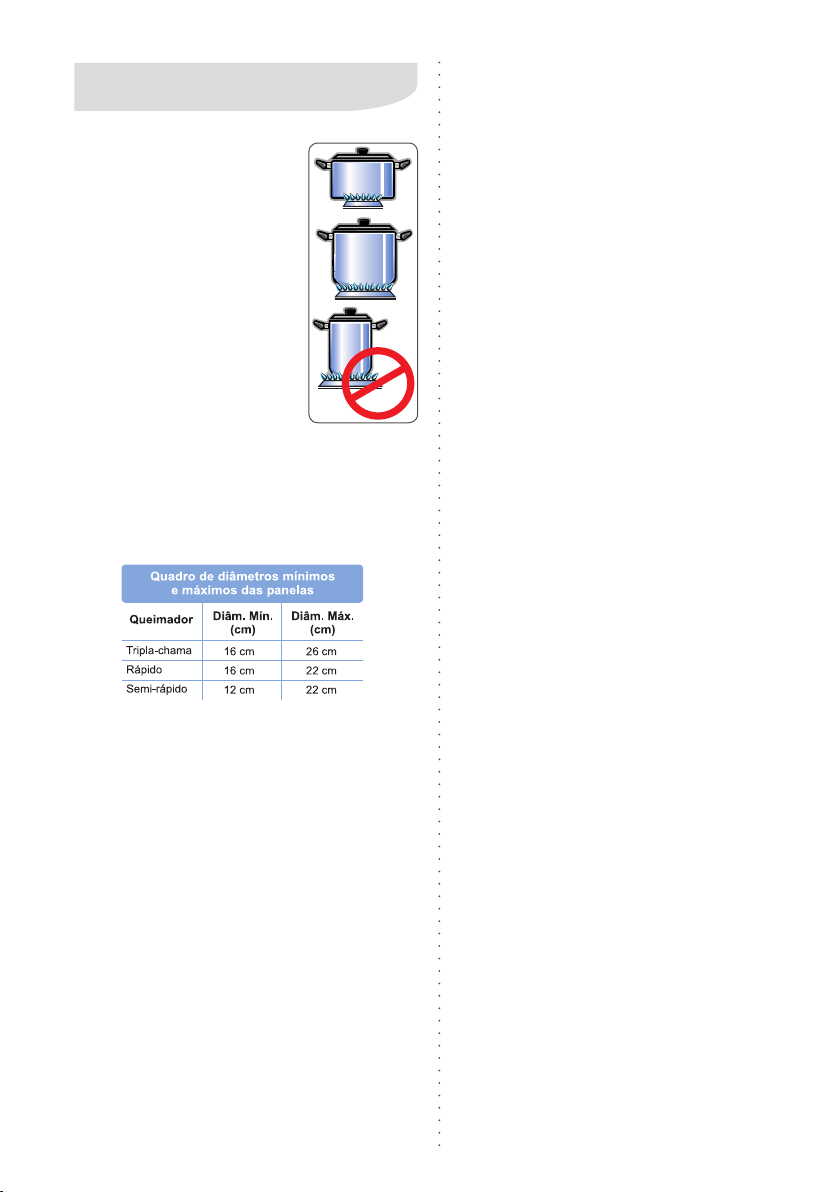

Para um menor consumo de gás e
um melhor aproveitamento, acon­selha-se o uso de panelas com um
diâmetro adaptado ao tamanho dos

queimadores (gs. 1 e 2), evitando
que a chama queime no vazio (g.3).

Recomenda-se que assim que o
líquido começar a ferver, a chama
seja reduzida até ao mínimo possí-

Fig.2

vel mantendo a fervura.
Assegure-se para que haja circula­ção de ar no ambiente onde o fogão
esteja instalado.
Para facilitar a ignição, acender o

Fig.3

queimador antes de colocar a panela
sobre a grade.
Baixe ou apague a chama antes de retirar a panela.
Durante o cozimento, quando se utilizam óleos e outras
gorduras, é necessário estar atento, pois ao serem
derramados podem incendiar-se.
Use somente panelas com fundo plano e que garantam
um boa estabilidade sobre as grades.

Conselhos para Cozimento ao Forno

Para preparar assados, é sempre necessário fazer um
pré-aquecimento de aproximadamente 10 minutos na
posição máxima, colocar o alimento dentro do forno, e
manter a temperatura alta por mais 6 a 8 minutos.

isso, ajuste para a temperatura recomendada na “Tabela
de Tempos e Temperaturas”.

Para o Cozimento de Doces:

Os doces devem ser cozidos a uma temperatura mode­rada (normalmente entre 205ºC e 230ºC) e requerem o
pré-aquecimento do forno (cerca de 15 minutos).
Não abra a porta do forno quando cozinhar pratos
fermentados (por exemplo: pão, massas fermentadas e

suês); a corrente de ar frio bloqueia o seu crescimento.
Para vericar o grau de cozimento, espete um palito

no centro do alimento; se este sair seco o doce está

cozido no ponto. Para fazer esta vericação, espere

que tenha passado pelo menos 3/4 do tempo de cozi­mento previsto.

Caso o doce que mais cozido por fora que em seu

interior, seria necessário um tempo maior de cozimento,
em uma temperatura inferior.

14

Fig.1

Após

Para Uso do Grill

Utilize para gratinar ou dourar massas, carnes,suês,

doces, etc. Para um melhor controle, recomenda-se
utilizar o grill com a porta entreaberta, ou se preferir,
com a porta fechada, sob constante observação, pois
seu aquecimento é muito rápido.
Assam-se no grill carnes e peixes geralmente de pouca
espessura, aves abertas ao meio, alguns legumes (por
exemplo: abobrinha, berinjela, tomate etc.), espetos de
carne ou de peixe e frutos do mar. A carne e o peixe
assados no grill devem ser ligeiramente untados com
azeite e colocados sobre a prateleira na guia mais
próxima do grill.
A intensidade de calor será controlada pela altura da
prateleira. O calor é mais intenso nos níveis superiores,
assim, você deverá posicionar o alimento da forma mais
conveniente, de acordo com a receita a ser preparada.

Para Assar Peixe:

Asse os peixes de tamanho pequeno a uma temperatura
alta. Os peixes de tamanho médio, inicialmente a uma
temperatura alta e depois diminuindo gradualmente. Os
peixes de tamanho grande, desde o princípio, a uma
temperatura moderada.
Verique se o peixe está bem assado levantando deli­cadamente uma ponta; a carne deve ser uniformemente
branca e opaca, a menos que se trate de salmão, truta
ou outro que possua coloração.

Para Assar Carne:

A carne a ser assada no forno deverá pesar pelo menos

1 kg, para evitar que que muito seca. Se a peça de

carne for magra, use azeite ou margarina ou um pouco
de ambos. A margarina e o azeite serão desnecessários
se a peça de carne for gordurosa. Quando a peça possuir
gordura apenas em um dos lados, coloque-a no forno com
este lado virado para cima; a gordura ao derreter, untará

sucientemente a parte que cou por baixo.

Inicie o cozimento das carnes vermelhas em uma tem­peratura elevada, reduzindo-a depois para acabar de
cozer a parte interior.
A temperatura de cozimento das carnes brancas pode

ser moderada do princípio ao m.
O grau de cozimento pode ser vericado espetando-se a
carne com um garfo; se estiver rme, signica que está

cozida no ponto.
As peças de carne vermelha deverão ser retiradas do
refrigerador com uma hora de antecedência, para que
não endureçam com a variação brusca de temperatura.
Coloque o assado no forno em recipientes adequados
com a borda baixa (um recipiente com a borda alta di­culta a entrada do calor) ou então diretamente sobre a
prateleira, colocando uma fôrma grande na prateleira de
baixo para recolher os respingos e a gordura.
Terminado o cozimento, é aconselhável aguardar pelo
menos 15 minutos antes de cortar a carne para que o
molho não escorra. Antes de serem servidos, os pratos
podem manter-se no calor do forno à temperatura mínima.

Tabela de Tempos e Temperaturas - Forno Pequeno

Cozimento no Forno

Doces

Bolo Médio
Torta de ricota (2,0Kg)

Massas

Pizza congelada
Pão de queijo con-

Temperatura 0C

230
255

Temperatura

0

230
255

C

gelado (20 un).

0

Peixes

Filé de salmão

Temperatura

280

C

(1,5kg)

280

0

C

Carnes

Lombinho de porco

Temperatura

(1,5kg)
Costelinha de Boi

280

(1,5kg)

Tabela de Tempos e Temperaturas - Forno Grande

Cozimento no Forno

Doces

Bolo Médio

Posição da

Prateleira

2

Temperatura

230 27

Posição da

prateleira

Tempo

(min.)

30
60

Tempo

(min.)

20
30

Tempo

(min.)

70

Tempo

(min.)

120

160

0

C

Tempo

(min.)

Carne

Peru (3,3kg)
Costela de Boi (3,0kg)

Massas

Lasanha (2kg)
Pão Caseiro (3 Un.)

Peixe

Peixe inteiro reche-

Posição da

Prateleira

2
2

Posição da

Prateleira

2
2

Posição da

Prateleira

2

Temperatura

0

C

255
280

Temperatura 0C

230
230

Temperatura

0

C

255 140

Tempo

(min.)

145
195

Tempo

(min.)

50
35

Tempo

(min.)

ado (2,5kg)

Os dados da tabela são apenas indicativos. A experiência, os diferentes hábitos ali­mentares e o gosto pessoal, irão sugerir as variações a serem efetuadas.
É necessário realizar um pré-aquecimento de no mínimo 10 minutos na temperatura
máxima. Após colocar o alimento no forno conte mais 6 minutos para ajustar a tem­peratura desejada.

15

8. Especificações Técnicas

Modelo

Tensão (V)
Frequência (Hz)
Corrente elétrica (A)
Potência grill elétrico (W)
Lâmpada (W)
Capacidade forno grande (litros)
Capacidade forno pequeno (litros)
Potência do forno grande (W)
Potência do forno pequeno (W)
Potência dos queimadores (W)
Semi-rápido
Rápido
Tripla-chama
Tipo de gás:
Pressão do gás GLP (kPa)
Pressão do gás GN (kPa)

76DFX 127V 76DFX 220V

127

50 / 60

10,4

1200

60

93,2

36
2650
1300

2.100

2.700

3.300

2,75
1,96

220

50 / 60

6,0

1200

60

93,2

36
2650
1300

2.100

2.700

3.300

2,75
1,96

IMPORTANTE

Este produto foi concebido e deve ser utilizado exclusivamente para uso doméstico.
Este produto atende ao programa Brasileiro de Etiquetagem do INMETRO que verica a eci­ência energética do produto de acordo com o regulamento RESP/008-FOG.

Disjuntores

É recomendável a instalação de um disjuntor dimensionado conforme NBR5410 exclusivo para o fogão.
Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a companhia de

energia elétrica.

Os os da tomada onde será ligado seu fogão devem ser de cobre e ter seção mínima conforme

NBR5410.

16

9. Tabela de Características

76DFX 127V e 76DFX 220V

Características

tampa balanceada removível
queimador semi-rápido
queimador rápido
queimador tripla-chama
bloqueia gás - forno(s)
volume útil do forno - litros
acendimento superautomático
relógio / timer digital
prateleiras autodeslizantes - forno grande
prateleiras deslizante - forno pequeno
grill elétrico - forno grande
peso sem embalagem (kg)
peso com embalagem (kg)

10. Dimensões (mm)

sim

3
1
1

sim

36 + 93,2

sim
sim

2
1

sim

65
67

17

11. Esquema Elétrico

LAYOUT VERSION

21/07/2011

1/1

DIAGRAMA ELETRICO - MARIANE PREMIUM

ELECTRICAL DIAGRAM - MARIANE PREMIUM

00

76DFX

PLACA DE INTERFACE

1
2
3

CN3

PR
AM

BR

123

CN4

K7

K3

LEGENDA

AM - AMARELO

AZ - AZUL

BR - BRANCO

LR - LARANJA

PR - PRETO

VD - VERDE

VM - VERMELHO

MR - MARROM

AZ

GRILL

VM

PLACA DE POTÊNCIA

12345

CN1

N

12345

6

CN3

MR

AM

M

VENTIL ADOR

LÂMPADA

BR

PR

123

123

IGNITOR

VD

BR

PR

BR

2

2

1

1

PR

S1 S2 S3 S4 S5 S6

LÂMPADA

MR

VM VM VM VM VM VM

PR

BR

VD

LR

LR

1

1

2

1

2

LR

LR

2

1

2

LR

LR

NEON

INTERRUPTOR GRILL

INTERRUPTORES Q+FN

18

12. Receitas

19

20

Anotações

21

12. Certificado de Garantia

A fabricante Electrolux do Brasil S.A. concede garantia contra qualquer vício
de fabricação aplicável nas seguintes condições:

1. O início da vigência da garantia ocorre na data de emissão da competente

nota scal de venda ao consumidor correspondente ao produto a ser garantido
com identicação, obrigatoriamente, de modelo e características de produto;

2. O prazo de vigência da garantia é de 12 (doze) meses contados a partir

da data da emissão da nota scal preenchida conforme disposição do item
“1” deste certicado e divididos da seguinte maneira:

a) 3 (três) meses de garantia legal; e,
b) 9 (nove) meses de garantia contratual.

3. A fabricante não concede qualquer forma e/ou tipo de garantia para produtos

desacompanhados de nota scal de venda ao consumidor, ou produtos cuja
nota scal esteja preenchida incorretamente (observar orientação do item “1”
deste certicado);

4. Exclui-se da garantia contratual mencionada no item “2.b”, casos de
corrosão provocada por riscos, deformações ou similares decorrentes da
utilização do produto, bem como eventos conseqüentes da aplicação de

produtos químicos, abrasivos ou similares que daniquem a qualidade do

material componente;

Condições desta Garantia:

5. Qualquer defeito que for constatado neste produto deve ser imediatamente
comunicado ao Serviço Autorizado Electrolux mais próximo de sua residência,
cujo contato e endereço pode ser encontrado na relação que acompanha o
produto, no site da fabricante (www.electrolux.com.br), ou, informado pelo
Serviço de Atendimento ao Consumidor Electrolux.

6. Esta garantia abrange a substituição de peças que apresentem vícios
constatados como de fabricação, além da mão de obra utilizada no respectivo
reparo.

7. Peças de vidro, plástico, borracha, bem como os acessórios e as peças
sujeitas ao desgaste natural pelo uso, tais como trempes, espalhadores e
tampas dos queimadores, são garantidos contra vícios de fabricação apenas
pelo prazo legal de 90 (noventa) dias, contados a partir da emissão da nota

scal de compra do produto.

A Garantia perderá a Validade quando:

8. Houver remoção e/ou alteração do número de série ou da etiqueta de

identicação do produto.

9. O produto for instalado ou utilizado em desacordo com o Manual de

Instruções, utilizado para ns diferentes do uso doméstico (uso comercial,

laboratorial, industrial, etc.) e reparado por assistência técnica não credenciada
pela fabricante.

10. O produto for ligado em tensão diferente a qual foi destinado.

11. O produto tiver recebido maus tratos, descuidos ou ainda sofrer alterações,

22

modicações ou consertos feitos por pessoas ou entidades não credenciadas

pela Electrolux do Brasil S.A.

12. O defeito for causado por acidente ou má utilização do produto pelo
Consumidor.

A Garantia concedida pelo Fabricante não cobrirá:

13. Despesas com Instalação do produto.

14. Produtos ou peças danicadas por acidente de transporte ou manuseio,

riscos, amassamentos ou atos e efeitos da natureza.

15. O não funcionamento ou falhas decorrentes de problemas de fornecimento
de energia elétrica e/ou falhas decorrentes de problemas de fornecimento
de energia elétrica e/ou falta de gás no local onde o produto está instalado.
16 Despesas com transporte, peças, materiais e mão de obra para preparação
do local onde será instalado o produto (ex. rede elétrica, conexões elétricas
e hidráulicas, tomadas, esgoto, alvenaria, aterramento, etc.).

17. Chamadas relacionadas unicamente a orientação de uso constantes no
Manual de Instruções ou no próprio produto serão passíveis de cobranças.

Outras disposições:

18. As despesas de deslocamento do Serviço Autorizado, para atendimento de
produtos instalados fora do município de sua sede, obedecerão os seguintes
critérios:
a) para situações existentes nos primeiros 90 (noventa) dias seguintes à

data de emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas pela fabricante;
b) para situações existentes após o 91º (nonagésimo primeiro) dia seguinte à

data da emissão da nota scal de venda ao Consumidor, as despesas serão

suportadas única e exclusivamente pelo Consumidor.

19. As despesas decorrentes e conseqüentes de instalação de peças que
não pertençam ao produto são de responsabilidade única e exclusiva do
Consumidor.

20. A Electrolux declara que não há nenhuma outra pessoa física e/ou jurídica
habilitada a fazer exceções ou assumir compromissos, em seu nome, referente

ao presente certicado de garantia.

21. Este CERTIFICADO DE GARANTIA é válido apenas para produtos
vendidos e utilizados no território brasileiro, sendo que qualquer dúvida sobre
as disposições do mesmo devem ser esclarecidas pelo manual de instruções,
pelo site da fabricante ou pelo Serviço de Atendimento ao Consumidor
Electrolux.

22. Para sua comodidade, preserve o MANUAL DE INSTRUÇÕES,
CERTIFICADO DE GARANTIA E A NOTA FISCAL DO PRODUTO. Quando
necessário, consulte a nossa Rede Nacional de Serviços Autorizados e/ou o
Serviço de Atendimento ao Consumidor.

23

Electrolux do Brasil S.A. - R. Ministro Gabriel Passos, 360 - Fone: 41 3371-7000 - CEP 81520-900

Curitiba - PR - Brasil.

69500582 Out/11 Rev.00

http://www.electrolux.com.br
