68002 K-MN

Glasskeramisk induksjonsplatetopp

Montasje- og brukerveiledning

Kjære kunde!

Les nøye gjennom denne bruksanvisningen og oppbevar den for senere
referanse.
Gi denne bruksanvisningen videre til eventuelle senere eiere av appara­tet.

Følgende symboler brukes i teksten:

1 Sikkerhetsanvisninger

Advarsel! Anvisninger som angår din personlige sikkerhet.
OBS! Anvisninger som skal føre til at du unngår skader på apparatet.

3 Anvisninger og praktiske tips

2 Miljøinformasjoner

2

Innhold

Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Beskrivelse av apparatet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Kokesonens oppbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Betjeningspanelets oppbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Sensor-kontrollfelt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Indikatorlamper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Restvarmeindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Betjene apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Slå på og av apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Stille inn kokenivå . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Forrigle/frigjøre betjeningsfeltet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Bruke barnesikringen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Slå på og av power-funksjonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Bruke timeren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Nødutkopling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Tips til koking og steking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Kokekar for induksjonsvarmesoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Tips til energisparing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Eksempler på bruk ved tilberedning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Rengjøring og pleie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Hva må gjøres hvis … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Avfallsbehandling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Montasjeveiledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Montasje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

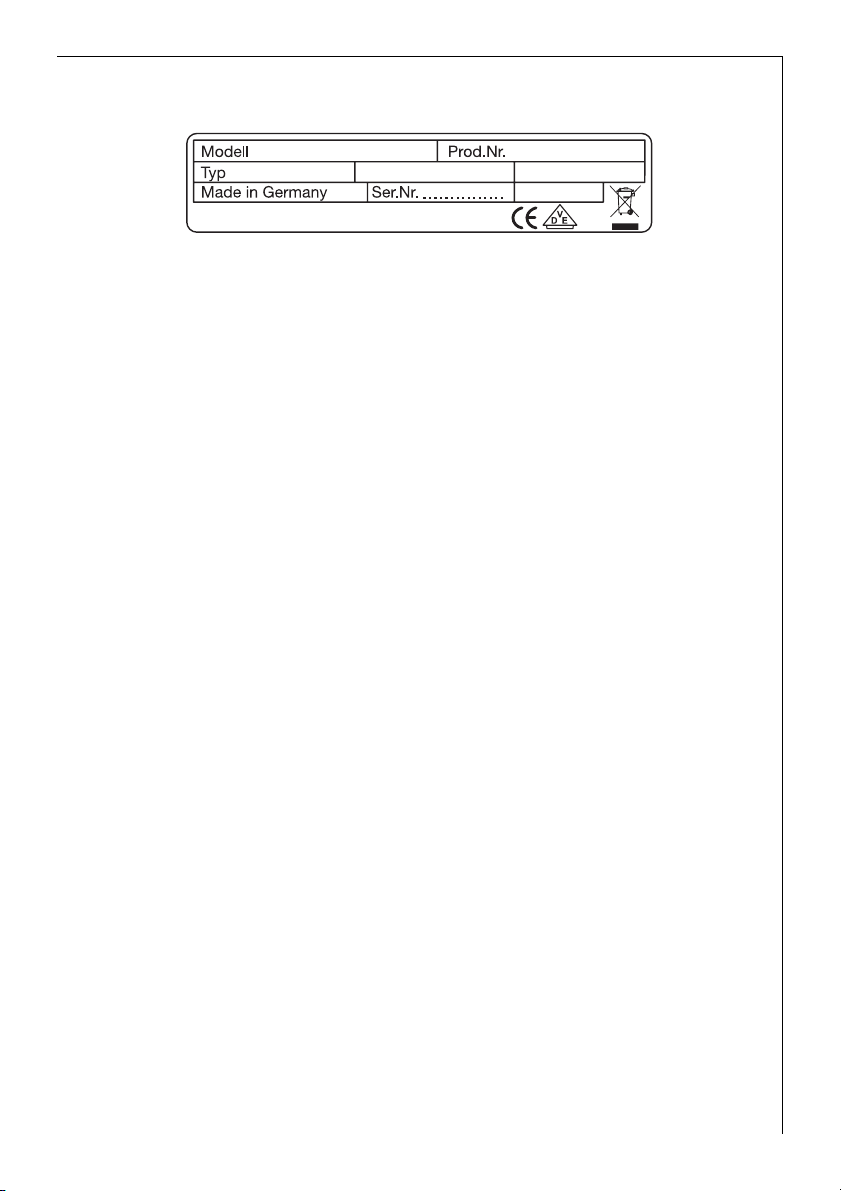

Typeskilt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Garanti/Kundeservice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

3

Bruksanvisning

1 Sikkerhetsanvisninger

Ta hensyn til disse anvisningene, ellers faller reklamasjonsrettighetene

3

bort dersom det oppstår feil.

5 Dette apparatet er i samsvar med følgende EU-direktiver:

– 73/23/EEC av 19.02.1973 Lavspenningsdirektiv
– 89/336/EEC av 03.05.1989 EMC-direktiv inklusive endringsdirektiv

92/31/EEC

– 93/68/EEC av 22.07.93 CE-merkedirektiv

Riktig bruk

• Dette apparatet må kun brukes til tilberedning av matvarer i vanlig
husholdning.

• Apparatet må ikke brukes som arbeids- eller avlastningsplate.

• Det er ikke tillatt å foreta endringer eller ombygginger på apparatet.

• Brennbare væsker, lett antennelige materialer eller gjenstander som

kan smelte (f.eks. folier, kunststoff, aluminium) må ikke legges eller
oppbevares oppå eller i nærheten av apparatet.

Sikkerhet for barn

• Hold alltid små barn borte fra apparatet.

• La større barn arbeide ved apparatet kun under veiledning og tilsyn.

• For å unngå at apparatet blir slått på i vanvare av små barn eller hus-

dyr, anbefaler vi å aktivere barnesikringen.

Generell sikkerhet

• Montering og tilkopling av apparatet må kun utføres av utdannet og
autorisert fagperson.

• Innbyggingsapparater må kun brukes etter innbygging i standardiser­te, passende innbyggingsmøbler og benkeplater.

• Ved feil på apparatet eller ved skader i glasskeramikken (sprekker,
brudd eller riss) må apparatet slås av og koples fra strømnettet for å
forhindre fare for elektrisk støt.

• Reparasjoner på apparatet må kun utføres av utdannet og autorisert
fagperson.

4

Sikkerhet under bruk

• Fjern etiketter og folie fra glasskeramikken.

• Det foreligger forbrenningsfare hvis du arbeider uaktsomt ved appa-

ratet.

• Kabler fra elektriske apparater må ikke komme i kontakt med appara­tets varme overflate eller varme kokekar.

• Overoppvarmede oljer og fett tar lett fyr. Ikke foreta kokeprosesser
med fett eller olje (f.eks. pommes frites) uten tilsyn.

• Slå av kokesonene etter hver gangs bruk.

• Brukere med implantert pacemaker for hjertet bør holde overkroppen

minst 30 cm borte fra en induksjonsvarmesone når denne er slått på.

• Forbrenningsfare! Gjenstander av metall, som f.eks. kniver, gafler,
skjeer og grytelokk, må ikke legges på kokefeltet, da de kan bli meget
varme.

Sikkerhet ved rengjøring

• Apparatet må være avslått og avkjølt når du rengjør det.

• Det er av sikkerhetsgrunner ikke tillatt å rengjøre apparatet med

dampstrålerenser eller høyttrykksspyler.

Hvordan unngå skader på apparatet

• Glasskeramikken kan skades av fallende gjenstander.

• Støt med kokekar kan skade kanten på glasskeramikken.

• Kokekar av støpejern, støpt aluminium eller med skadd bunn kan stri-

pe opp glasskeramikken når de trekkes over overflaten.

• Smeltende gjenstander og søl av overkokt mat kan brenne seg fast i
glasskeramikken og bør derfor fjernes straks.

• Ikke bruk kokesonene med tomme kokekar eller uten kokekar.

• La aldri kjeler og gryter koke tørre. Dette kan føre til skader på koke-

karene eller glasskeramikken.

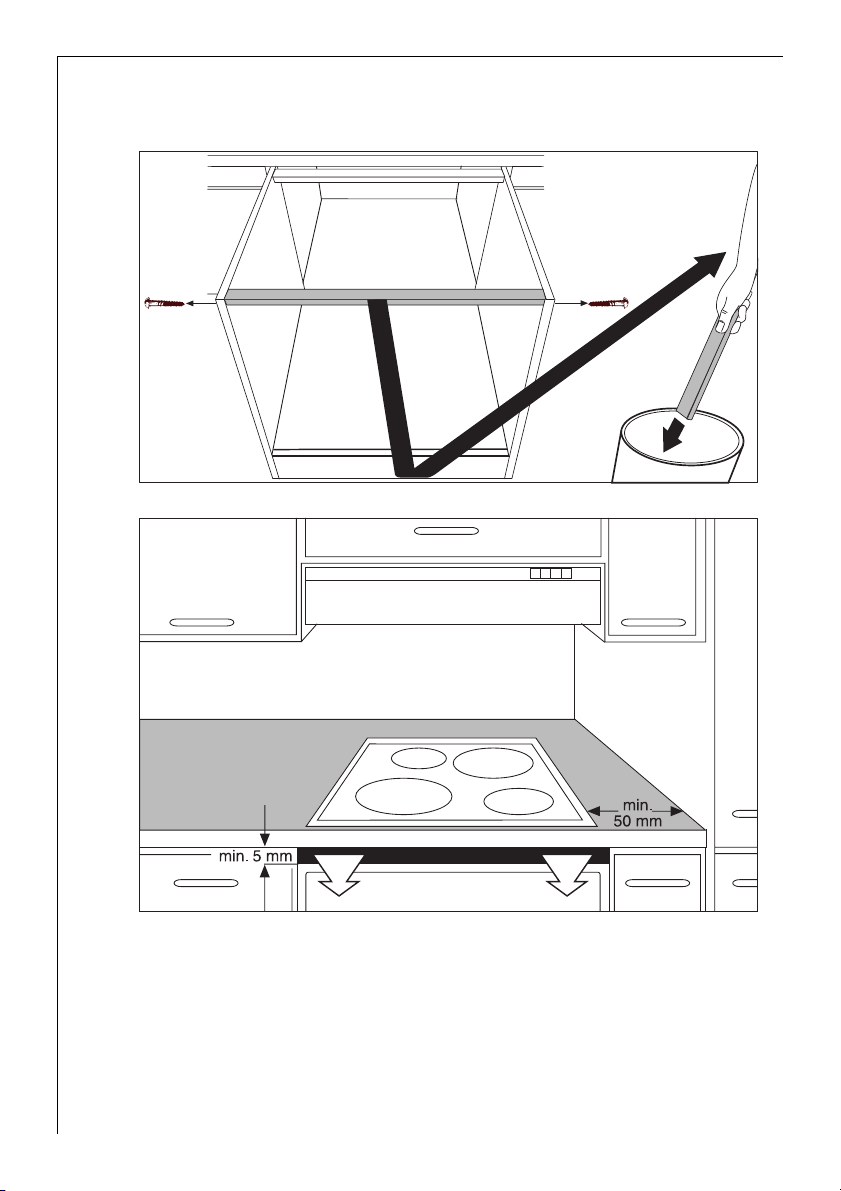

• Ventilasjonsspalten på 5mm mellom arbeidsbenken og møbelfronten
under må ikke tildekkes.

5

Beskrivelse av apparatet

Kokesonens oppbygging

Induksjonsvarmesone 1400W

Induksjonsvarmesone 1800W

Induksjonsvarmesone 2200W

med power-funksjon 2800W

Betjeningspanelets oppbygging

6

Indikatorlampe

Kokenivåvalg

med kontrollampe

Varmesoneindikatorer
Timer-funksjon

På/Av

Betjenings-

felt

Timer-indikatorlampe

Timer

Induksjonsvarmesone 1800 W

medpower-funksjon2800W

Power-funksjon

Forrigling

Sensor-kontrollfelt

Apparatet betjenes med sensor-kontrollfeltene. Funksjonene styres ved
å berøre sensorfeltene og bekreftes med indikatorlamper og pipesigna­ler.
Berør sensorfeltene ovenfra, uten å komme borti de øvrige sensorfelte­ne.

Sensorfelt Funksjon
På / Av Slå på og av apparatet
Øke innstillingene Øke kokenivå/tid
Redusere innstillingene Redusere kokenivå/tid

Timer Timer-valg

Forrigling Forrigle/frigjøre betjeningsfelt

Power Slå på/av powerfunksjonen

Indikatorlamper

Indikatorlampe Beskrivelse

Varmesonen er deaktivert

- Kokenivåer Kokenivå er innstilt
Feil Det er oppstått en feilfunksjon
Registrering av kokekar Kokekaret er ikke egnet, er for lite

eller det er ikke satt på noe koke-

kar
Restvarme Varmesonen er varm ennå
Barnesikring Forrigling/barnesikring er aktivert
Power Power-funksjon er slått på
Nødutkopling Nødutkopling er aktivert

7

Restvarmeindikator

1 Advarsel! Forbrenningsfare pga. restvarme. Varmesonene trenger litt

tid til å avkjøles etter at de er slått av. Ta hensyn til restvarmeindikato­ren .

3 Restvarmen kan brukes til smelting eller til å holde maten varm.

Induksjonsvarmesonene danner den varmen som er nødvendig for ko­king direkte i bunnen av kokekaret. Glasskeramikken oppvarmes kun
gjennom varmens tilbakestråling fra kokekaret.
Kjøleviften slår seg på og av automatisk avhengig av temperaturen i
elektronikken.

8

Betjene apparatet

Bruk induksjonsvarmesonen med egnet kokekar.

3

Slå på og av apparatet

Betjeningsfelt Indikator-

lampe

Slå på Berør i to sekunder / lyser
Slå av Berør i ett sekund / ingen slukker

Kontrollampe

3 Etter at apparatet er slått på, må det innen ca. 10 sekunder stilles inn et

kokenivå eller en funksjon, ellers slår apparatet seg atomatisk av.

Stille inn kokenivå

Betjeningsfelt Indikator-

lampe

Øke berøres til /
Redusere berøres til
Slå av og berøres samtidig

Forrigle/frigjøre betjeningsfeltet

Betjeningsfeltet kan med unntak av sensorfeltet ”På/Av“ forrigles til
enhver tid for å forhindre at innstillingene blir endret utilsiktet, f.eks.
når du tørker over med en klut.

Betjeningsfelt Indikatorlampe

Slå på berøres (i 5 sekunder)
Slå av berøres tidligere innstilte kokenivå

3 Når du slår av apparatet, deaktiveres forriglingen automatisk.

9

Bruke barnesikringen

Barnesikringen sperrer utilsiktet bruk av apparatet.

Aktivere barnesikringen

Trinn Betjeningsfelt Indikatorlampe/signal

1. Slå på apparatet (ikke still inn

kokenivå)

2. berøres til det høres et pipe-

Pipesignal

signal

3. berøres
Apparatet slår seg av. Barnesikring er aktivert.

Hoppe over barnesikringen

Slik kan barnesikringen deaktiveres for en enkelt tilberedningsprosess;
sikringen forblir aktivert etterpå.

Trinn Betjeningsfelt Indikatorlampe/signal

1. Slå på apparatet

2. og berøres samtidig / Pipesignal

Til neste gang apparatet slås av, kan det brukes som vanlig.

Deaktivere barnesikringen

Trinn Betjeningsfelt Indikatorlampe/signal

10

1. Slå på apparatet

2. berøres til det høres et pipe-

Pipesignal

signal

3. berøres
Apparatet slår seg av. Barnesikringen er deaktivert.

Slå på og av power-funksjonen

Power-funksjonen gir ekstra effekt til de fremre induksjonsvarmeso­nene, f.eks. for å koke opp en større mengde vann.
Power-funksjonen aktiveres i 8 minutter for varmesonen foran til ven­stre og i 5 minutter for varmesonen foran til høyre. Deretter slår induk­sjonsvarmesonen seg automatisk tilbake til det tidligere innstilte
kokenivået.

Betjeningsfelt Indikatorlampe

Slå på berøres
Slå av berøres

berøres

3 Når power-funksjonen avsluttes, slår varmesonene seg automatisk til-

bake til det tidligere innstilte kokenivået.

Booster-styring

Varmesonene disponerer over en
maksimal effekt.
Hvis dette effektområdet overskri­des når booster-funksjonen slås på,
reduserer booster-styringen kokeni­vået for en annen varmesone.
Indikatorlampen for denne varme­sonen skifter i et minutt mellom det
innstilte og det maksimalt mulige
kokenivået. Deretter meldes det fak­tiske kokenivået.

Eksempel:

Siste
aktiverte var­mesone

innstilt
kokenivå

Andre varmesone

innstilt
kokenivå

indikatorlampe faktiske

kokenivå

p 9 6 vekselvis med 9 6

11

Bruke timeren

Alle varmesonene kan brukes samtidig med hhv. en av de to timer­funksjonene.

Funksjon Forutsetning Resultat når tiden

er ute

Utkoplingsautoma-

tikk

Signalurmåler for varmesoner som ikke

ved et innstilt kokenivå pipesignal

00 blinker

varmesonen slår seg

av

pipesignal

er i bruk

00 blinker

3 Hvis en varmesone kopler seg ut, blir den innstilte timer-funksjonen

også koplet ut.

3 Hvis et kokenivå innstilles i tillegg til en innstilt signalurmåler på denne

varmesonen, slår varmesonen seg av når den innstilte tiden er ute.

Velge varmesone

Trinn Betjeningsfelt Indikatorlampe

1. 1xberøres Kontrollampen for den

første varmesonen blin­ker

2. 1xberøres Kontrollampen for den

andre varmesonen blin­ker

3. 1xberøres Kontrollampen for den

tredje varmesonen blin­ker

4. 1xberøres Kontrollampen for den

fjerde varmesonen blin­ker

3 Effektnivåets indikatorlampe for den varmesonen du har valgt slukker,

så lenge timer-tiden kan stilles inn.

12

3 Når kontrollampen blinker langsommere, kommer effektnivåets indika-

torlampe til syne igjen, og varmesonen kan innstilles eller endres igjen.

3 Hvis andre timer-funksjoner er innstilt, vises den resterende tiden som

er kortest av alle timer-funksjonene, og tilhørende kontrollampe blin­ker.

13

Stille inn tid

Trinn Betjeningsfelt Indikator

1. Velg varmesone Kontrollampen for den valgte varme-

sonen blinker

2. Berør eller for

den varmesonen du
vil bruke

3. Berør i mer enn fire

sekunder eller
for den varmesonen
du vil bruke

Etter noen sekunder blinker kontrollampen langsommere.
Nå er tiden innstilt.
Tiden telles ned mot null.

00 til 99 minutter

... 05...10...15... 20 eller... 95... 90...

85... 80... (5-minutters trinn for en-

klere innstilling)

Slå av timer-funksjonen

Trinn Betjeningsfelt Indikator

1. Velge varmeso-neKontrollampen for den valgte varme-

sonen blinker raskere.
Resterende tid vises

2. Berør på den var-

mesonen du vil bruke

Kontrollampen slukker.
Timer-funksjonen for valgte varmesone er avslått.

Den resterende tiden telles ned til 00.

14

Endre tiden

Trinn Betjeningsfelt Indikatorlampe

1. Velge varme-

sone

2. eller for valg-

te varmesone berøres

Etter noen sekunder blinker kontrollampen langsommere.
Tiden er innstilt.
Tiden telles ned mot null.

Kontrollampen for den valgte varme­sonen blinker raskere
Resterende tid meldes

01 til 99 minutter

Vise resterende tid for en varmesone

Trinn Betjeningsfelt Indikatorlampe

1. Velge

varmesone

Kontrollampen for den valgte varme­sonen blinker raskere
Resterende tid meldes

Etter noen sekunder blinker kontrollampen langsommere.

Deaktivere pipesignalet

Trinn Betjeningsfelt Pipesignal

1. berøres Akustisk kvittering.

Pipesignalet opphører.

15

Nødutkopling

Kokefelt

• Hvis det ikke velges et kokenivå for varmesonen innen ca. 10 sek­under etter at kokefeltet er slått på, slår kokefeltet seg av automatisk.

• Hvis alle varmesonene er slått av, slår kokefeltet seg automatisk av
etter ca. 10 sekunder.

Induksjonsvarmesoner

• Hvis du ikke bruker egnet kokekar, lyser i displayet og etter 2 mi-
nutter slår indikatorlampen for varmesonen seg av.

• Hvis en av varmesonene ikke blir koplet ut etter en viss tid eller koke­nivået ikke blir endret, kopler den aktuelle varmesonen seg ut auto­matisk. meldes. Før du kan bruke apparatet igjen, må varmesonen
være stilt på 0.

Kokenivå Slås av etter

1 - 2 6 timer
3 - 4 5 timer
5 4 timer
6 - 9 1,5 timer

16

Tips til koking og steking

Akrylamidopplysninger

3

Ifølge de nyeste vitenskapelige resultatene kan sterk bruning av matva­rer, spesielt ved stivelsesholdige produkter, forårsake helsemessige ska­der på grunn av akrylamid. Derfor anbefaler vi å tilberede matrettene
ved lave temperaturer og ikke brune maten for sterkt.

Kokekar for induksjonsvarmesoner

Kokekarets materiale

Kokekarets materiale egnet

stål, stålemalje ja

støpejern ja

rustfritt stål hvis ekstra merket for dette av produsent

aluminium, kopper, messing ---

glass, keramikk, porselen ---

3 Kokekar for induksjonsvarmesoner merkes ekstra for dette av produ-

senten.

egnethetstest

Et kokekar er egnet for induksjon hvis ...

• ... litt vann blir varmt på kort tid på en induksjonsvarmesone med ko­kenivå 9.

• ... en magnet fester seg til bunnen på kokekaret.

3 Noen kokekar kan danne lyder under bruk på en induksjonsvarmesone.

Disse lydene betyr ikke feil på apparatet og påvirker heller ikke funksjo­nen på noen måte.

Kokekarets bunn

Kokekarets bunn bør være så tykk og jevn som mulig

Kokekarets størrelse

Induksjonsvarmesonene tilpasser seg automatisk til størrelsen på koke­karets bunn inntil en viss grense. Likevel må den magnetiske delen av
kokekarbunnen ha en minstediameter i forhold til varmesonens størrel­se.

17

Varmesonens

diameter [mm]

210 180
180 145
145 120

Minste diameter

på kokekarets bunn [mm]

3 Kokekaret må stå midt på varmesonen.

Tips til energisparing

2 Sett kokekaret på varmesonen før du slår varmesonen på.
2 Ha alltid, hvis mulig, lokk på kokekaret.

18

Eksempler på bruk ved tilberedning

Angivelsene i følgende tabell er veiledende.

Koke-

Tilberednings

nivå

0 Av-stilling

1 Holde varm

1-2

2-3 Mørkoking

3-4

4-5 Koking

6-7

7-8

9

Power-funksjonen egner seg til oppkoking av større mengder væske.

prosess

Smelting

Størkning

Dampkoking

Smørdam-

ping

Lett

steking

Kraftig
steking

Oppkoking

Bruning

Frityrkoking

egnet for Varighet Anvisninger/tips

Holde varm ferdig

tilberedte retter

Hollandaisesaus,
smelting av smør,
sjokolade, gelatin

Eggeomelett,

eggestand

Mørkoke ris og melke-

retter

Oppvarming av ferdi-

gretter

Smørdampe

grønnsaker, fisk

Brune kjøtt

Dampe poteter 20-60 min.

Koking av større

matvaremengder, gry-

teretter og supper

Snitsler, cordon bleu,

koteletter, frikadeller,
stekepølser, lever, sau­sejevninger, egg, egge-

kake, frityrkoke munker

Potetlapper, hofte-

stykker, steker, flatbiff

Oppkoking av større mengder vann, koke nudler, bruning av

kjøtt (gulasj, grytestek), frytyrkoking av pommes frites

etter behov Tildekkes

5-25 min. Rør om av og til

10-40 min. Tilberedes med lokk

Tilsett minst dobbelt

25-50 min.

20-45 min.

60-150

min.

stekes

fortløpende

5-15 min.
per panne

mengde væske til ri­sen, melkeretter om-

litt væske (noen spise-

eks.: maks.

opptil 3 l væske pluss

røres av og til

Grønnsaker tilsettes

skjeer)

Bruk lite væske, f.

¼ l vann

til 750 g poteter

ingredienser

Snus av og til

Snus av og til

19

Rengjøring og pleie

Forsiktig! Forbrenningsfare på grunn av restvarme.

1

1 OBS! Skarpe og skurende rengjøringsmidler skader apparatet. Rengjør

med vann og oppvaskmiddel.

1 OBS! Rester etter rengjøringsmidler skader apparatet. Fjern rester med

vann og oppvaskmiddel.

Rengjør apparatet etter hver gangs bruk.

1. Tørk av apparatet med en klut fuktet med oppvaskvann.

2. Tørk apparatet tørt med en ren klut.

Fjerne smuss

1. Hold en rengjøringsskrape på skrått mot glasskeramikkens overflate.

2. Fjern smusset ved å la klingen gli over overflaten.

3. Tørk av apparatet med en klut fuktet med oppvaskvann.

4. Tørk apparatet tørt med en ren klut.

fjern

type smuss straks når apparatet er avkjølt med

sukker, sukkerholdige matvarer ja ---

kunststoff, aluminiumsfolie ja ---

kalk- og vannstriper --- ja

fettsprut --- ja

metallisk glinsende misfarging --- ja

*rengjøringsskrape og rengjøringsmiddel for glasskeramikk eller rustfritt stål får du kjøpt hos

fagforhandler

rengjøringsskrape*

rengjøringsmiddel for

glasskeramikk eller

rustfritt stål*

3 Hardnakkede smussflekker fjernes med et rengjøringsmiddel for glass-

keramikk eller rustfritt stål.

3 Striper eller mørke flekker i glasskeramikken kan ikke fjernes, men dette

har ingen innflytelse på apparatets funksjon.

20

Hva må gjøres hvis …

Problem Mulig årsak Løsning

Varmesonene slår seg ikke
på eller fungerer ikke

Varmesonene setter selv
kokenivået ned på

Restvarmeindikatoren gir
ingen melding

Det høres et pipesignal, ap­paratet slår seg av

Det høres et pipesignal, ap­paratet slår seg på og av
igjen etter 10 sekunder.

Indikatorlampen skifter
mellom to kokenivåer

lyser Kokekar som ikke er egnet Bruk egnet kokekar

Det er gått mer enn 10 sek­under siden du slo appara­tet på

Forriglingen er på Slå av forriglingen (se ka-

Barnesikringen er på Deaktiver barnesikringen

Du har berørt flere
sensorfelt samtidig

Nødutkopling er aktivert Fjern eventuelle gjenstan-

Sensorfeltene er delvis
dekket av en fuktig klut el­ler av væske

Varmesonen har vært inn­koplet i så kort tid at den
ikke er blitt varm nok

Et eller flere sensorfelt har
vært tildekket i mer enn 10
sekunder

På/Av-sensorfeltet er til­dekket, f.eks. med en klut

Power-styringen reduserer
effekten i denne varmeso­nen

Ingen kokekar på varmeso­nen

Kokekarets bunn er for li­ten for varmesonen

Slå apparatet på igjen.

pittel ”Forrigle/frigjøre be­tjeningsfeltet“)

(se kapittelet ”Barnesik­ring“)

Berør bare ett sensorfelt

der som ligger på betje­ningsfeltet (Gryteklut el.l.).
Slå apparatet på igjen

Fjern kluten eller væsken.
Still inn igjen den varmeso­nen du vil bruke.

Hvis varmesonen er varm,
må du ta kontakt med kun­detjenesten.

Frigjør sensorfeltene

Ikke legg gjenstander på
betjeningsfeltet

Se avsnittet ”Slå på og av
power-funksjonen”

Sett kokekar på varmeso­nen

Skift til en mindre varme­sone

Bruk egnet kokekar

21

Problem Mulig årsak Løsning

lyser Overoppvarmingsbeskyt-

telsen for varmesonen har
løst seg ut

Nødutkopleren har løst seg utSlå av varmesonen. Slå var-

og tall vises. Feil i elektronikken Kople apparatet fra strøm-

Slå av varmesonen. Slå var­mesonen på igjen

mesonen på igjen

nettet noen minutter (ta ut
sikringen i husets installa­sjon)
Hvis vises når du slår
apparatet på igjen, ta kon­takt med kundeservice

Hvis du ikke får rettet på problemet med løsningstipsene over, ta
kontakt med din forhandler eller med kundeservice.

1 Advarsel!Reparasjoner på apparatet må kun utføres av fagpersoner.

Ukyndig utførte reparasjoner kan føre til alvorlig fare for den som bru­ker apparatet.

3 Feil som er oppstått på grunn av feil bruk av apparatet kan ikke rettes

kostnadsfritt av kundetekniker eller forhandler, selv om dette skjer
innenfor reklamasjonstiden.

22

Avfallsbehandling

Emballasjemateriale

2

Emballasjematerialene er miljøvennlige og kan resirkuleres. Kunststof­fene er merket med f.eks . >PE<, >PS< osv. Sørg for å kaste emballasje­materialene ifølge merkingen i den kommunale avfallshåndteringens
oppsamlingsbeholdere.

2 Kassert apparat

Symbolet
ikke må behandles som husholdningsavfall. Det skal derimot bringes til
et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge
for korrekt avhending av apparatet, vil du bidra til å forebygge de ne­gative konsekvenser for miljø og helse som gal håndtering kan medføre.
For nærmere informasjon om resirkulering av dette produktet, venn­ligst kontakt kommunen, renovasjonsselskapet eller forretningen der du
anskaffet det.

W på produktet eller på emballasjen viser at dette produktet

23

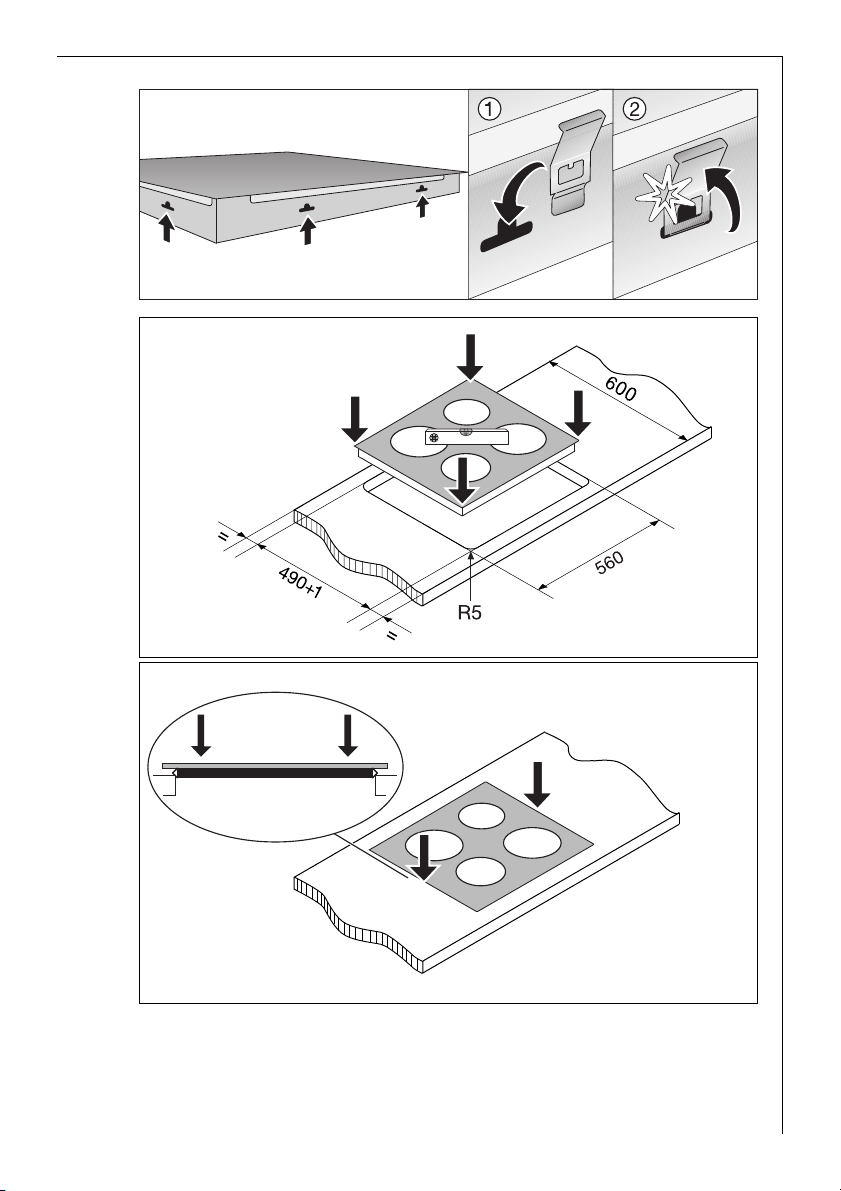

Montasjeveiledning

Sikkerhetsanvisninger

Lover, forordninger, direktiver og standarder som gjelder i det landet
der apparatet skal brukes, må overholdes (sikkerhetsbestemmelser,
saks- og forskriftsmessig avfallsbehandling osv.).
Montering skal kun utføres av fagperson.
Minsteavstandene til andre apparater og møbler skal overholdes.
Ved montering skal berøringsbeskyttelsen garanteres, for eksempel må
eventuelle skuffer direkte under apparatet monteres med beskyttelses­bunn.
Snittflatene på arbeidsplaten skal beskyttes mot fuktighet med et eg­net tetningsmaterial.
Tetningsmaterialet skal slutte tett mellom apparatet og benkeplaten.
Tetningsmaterialet skal slutte tett mellom apparatet og benkeplaten.
Ikke bruk tetningsmasse av silikon mellom apparatet og benkeplaten.
Beskytt undersiden av apparatet som er innebygget i kjøkkenseksjonen
mot damp og fuktighet fra f. eks. en oppvaskmaskin eller en stekeovn.
Unngå å montere apparatet rett ved dører og vinduer. Dører og vinduer
som slår opp, kan forårsake at kjeler og lignende faller ned fra kokepla­tene.

1 ADVARSEL!

Fare for personskade pga. elektrisk strøm.

• Nettilkoplingsklemmen er strømførende.

• Skill nettilkoplingsklemmen fra strømnettet.

• Ta hensyn til koplingsskjemaet.

• Ta hensyn til sikkerhetsanvisningene for elektroteknikk.

• Sikre berøringsbeskyttelse ved å la apparatet monteres forskriftsmes-

sig.

• La en utdannet elektriker utføre den elektriske tilkoplingen.

1 OBS!

24

Fare for skade pga. elektrisk strøm.
Løse og uforsvarlige kontaktforbindelser kan overopphete klemmen.

• La klemmeforbindelsene utføres forskriftsmessig.

• Forhindre trekk i kabelen.

• Ved en- eller tofaset tilkopling må det brukes passende strømtilkop-

lingskabel av type H05BB-F Tmaks 90°C (eller bedre).

• Hvis strømtilkoplingskabelen til dette apparatet er skadet, må den
skiftes ut med en spesiell tilkoplingskabel (type H05BB-F Tmaks 90°C;
eller bedre). Denne kabelen får du kjøpt hos kundetjenesten.

Den elektriske installasjonen må gjøres av autorisert installatør. Dersom
apparatet tilkobles fast (uten kabel og plugg) må det i den elektriske in­stallasjonen tilkoples en innretning som gjør det mulig å skille appara­tet fra strømnettet med en universalpolet kontaktåpningsvidde på
minst 3 mm. Egnete skilleinnretninger er f.eks. LS-bryter, sikringer
(skruesikringer må tas ut av holderen), FI-bryter og kontaktorer.

25

Montasje

26

27

28

Typeskilt

68002K-MN

55GADD5AU

AEG - ELECTROLUX

230 V 50 Hz

949 592 526

Induction 7,2 kW

7,2 kW

29

Garanti/Kundeservice

Service

Ved behov for service på ditt produkt, bør du kontakte din lokale forhandler for å få opplysninger
om vår lokale reparatør.
Du kan også besøke vår internettadresse www.electrolux.no der du finner frem til din nærmeste
reparatør eller ringe 815 30 222 for opplysninger vedrørende dette.

Service og reservedeler

Husk alltid å oppgi modellbetegnelse, produktnummer, serienummer og kjøpsdato ved bestilling av
service eller reservedeler. Dette finner du på dataskiltet på produktet og som kan være lurt og skri­ve opp nedenfor. Husk at kjøpsbevis må fremvises til servicemann ved en eventuell reklamasjon.

Modell betegnelse ..................................................

Produktnummer ..................................................

Serienummer: ..................................................

Kjøpsdato ..................................................

Reservedeler

Som forbruker kan du bestille deler hos E-Service Oslo AS på:
Telefon: [phone]
Fax: [phone]
Internett: [e-mail]

Leveringsbetingelser

Produkter solgt til forbruker i Norge, er underlagt Lov om forbrukerkjøp.
Dersom det inntreffer feil eller mangler som omfattes av loven innen lovens frister, utbedres dette
uten omkostninger for deg. Feil eller skader som oppstår, som er brukerbetinget eller ligger uten­for leverandørens kontroll, omfattes ikke av loven. En reparasjon vil da normalt belastes bruker.
All service/reparasjon skal utføres av serviceverksteder godkjent av leverandør. Inngrep/reparasjo­ner skal kun utføres av fagperson og i henhold til gjeldende forskrifter.
Ved næringskjøp mellom to profesjonelle parter gjelder egne bestemmelser i hht. NEL’s leverings­betingelser og Lov om kjøp.

30

Leverandør:

Electrolux Home Products Norway A/S
Risløkkveien 2
0508 Oslo
Tlf. 81530222
E-mail: [e-mail]
Internett: www.electrolux.no

Europeisk Garanti

Dette apparatet er dekket av garantien fra Electrolux i alle de landene som er oppført på baksi­den av denne håndboken for den tidsperioden som er spesifisert i apparatets garanti eller ellers
gjennom kjøpsloven. Hvis du flytter fra et av disse landene til et annet land som er oppført på
listen nedenfor, vil apparatets garanti flytte sammen med deg, forutsatt at følgende betingelser
overholdes:

•

•

•

•

•

Apparatets garanti starter fra den dato du først kjøpte apparatet, som bekreftes ved fremleg­gelse av gyldig kjøpsdokument, som utstedes av den som solgte deg apparatet.

Apparatets garanti gjelder for samme periode og i samme utstrekning for arbeid og deler for
denne spesifikke modellen eller typen apparat, som er i handelen i det nye landet du bor i.

Apparatets garanti gjelder personlig for den som opprinnelig kjøpte apparatet og kan ikke
overdras til annen bruker.

Apparatet installeres og brukes i overensstemmelse med instruksjonene som er utstedt av
Electrolux og må kun brukes i vanlig husholdning, dvs. må ikke brukes til kommersielle formal.
Apparatet installeres i overensstemmelse med alle relevante forskrifter som gjelder i det nye
landet du bor i.

Bestemmelsene i denne europeiske garantien har ingen innflytelse på de rettighetene
du innrømmes gjennom loven.

www.electrolux.com

p t b

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane

Belgique/België/
Belgien

Èeská republika [phone] Budìjovická 3, Praha 4, 140 21

Danmark [phone] Sjællandsgade 2, 7000 Fredericia

Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg

Eesti [phone] Mustamäe tee 24, 10621 Tallinn

España [phone]

France www.electrolux.fr

Great Britain [phone]

Hellas [phone] Limnou Str., 54627 Thessaloniki

Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb

Ireland [phone] Long Mile Road Dublin 12

Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)

Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga

Lietuva [phone] Verkių 29, LT09108 Vilnius

[phone] Bergensesteenweg 719, 1502 Lembeek

Carretera M-300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

31

p t b

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm

Magyarország [phone]

Nederland [phone]

Norge [phone] Risløkkvn. 2 , 0508 Oslo

Österreich [phone] Herziggasse 9, 1230 Wien

Polska [phone] ul. Kolejowa 5/7, Warsaw

Portugal [phone]

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO

Schweiz/Suisse/
Svizzera

Slovenija [phone]

Slovensko [phone]

Suomi www.electrolux.fi

Sverige [phone]

[phone] Industriestrasse 10, CH-5506 Mägenwil

Türkiye [phone]

Россия [phone]

H-1142 Budapest XIV,
Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG ­Alphen aan den Rijn

Quinta da Fonte - Edificio Gonçalves Zarco ­Q 35
2774 - 518 Paço de Arcos

Electrolux Ljubljana d.o.o.
Gerbiceva 98, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский
проспект, 16, БЦ „Олимпик“

32

Service

Ved tekniske forstyrrelser, kontroller først om du selv kan løse proble­met ved hjelp av bruksanvisningen (kapittelet „Hva må gjøres, hvis...“)

Hvis du ikke kunne løse problemet, kan du ta kontakt med kundetjenes­ten eller en av våre servicepartnere.

For å kunne hjelp deg raskt, trenger
vi følgende opplysninger:

– Modellbetegnelse
– Produktnummer (PNC)
– Serienummer (S-nr.)

(se typeskiltet for numrene)

– Type forstyrrelse
– Eventuell feilmelding som meldes

fra apparatet

– den keramiske platens treplassers bokstav/tall-kombinasjon
For at du alltid skal ha apparatets identifikasjonstall for hånden når du

trenger dem, anbefaler vi at du skriver dem opp her:

Modellbetegnelse: .....................................

PNC: .....................................

S-nr. .....................................

33

34

35

www.electrolux.com

www.aeg-electrolux.no

822 925 776-C-260207-04 Med forbehold om endringer
