67670K-MN

Индукционная стеклокерамическая варочная

поверхность

Induktionshäll i glaskeramik

Keraaminen induktiokeittotaso

Инструкция по монтажу и эксплуатации

Installations- och bruksanvisning

Asennus- ja käyttöohje

Page 2

Уважаемая покупательница, уважаемый покупатель,

Пожалуйста, внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для получения необходимых справочных сведений в будущем. Если прибор перейдет к другому хозяину, передайте ему, пожалуйста, и эту инструкцию.

В тексте используются следующие символы:

1 Указания по технике безопасности

Предупреждение! Указания, направленные на обеспечение Вашей личной безопасности. Внимание! Указания, направленные на предотвращение повреждений прибора.

3 Рекомендации и практические советы

2 Информация по охране окружающей среды

Page 3

Содержание

Инструкция по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . 4

Правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Описание прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Оборудование варочной поверхности. . . . . . . . . . . . . . . . . . . . . . . . 7

Функциональные элементы панели управления . . . . . . . . . . . . . . . . 7

Сенсорные поля Touch Control . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Индикация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Индикация остаточного тепла . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Управление прибором. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Включение и отключение прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Установка ступени нагрева. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Включение и отключение жарочной зоны . . . . . . . . . . . . . . . . . . . . . 11

Включение и отключение функции STOP+GO . . . . . . . . . . . . . . . . . . 12

Применение автоматики закипания . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Блокирование и разблокирование панели управления . . . . . . . . . . . 14

Применение защиты от доступа детей . . . . . . . . . . . . . . . . . . . . . . . 14

Включение и отключение функции “Power” . . . . . . . . . . . . . . . . . . . . 16

Использование таймера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Защитное отключение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Советы по проведению варки и жарки . . . . . . . . . . . . . . . . . . . . . 22

Кухонная посуда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Посуда для приготовления пищи на индукционных конфорках . . . . 23

Советы по экономии электроэнергии . . . . . . . . . . . . . . . . . . . . . . . . 23

Примеры применения при варке . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Мытье и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Что делать, если … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Инструкция по монтажу. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Гарантийные условия/Сервисные центры . . . . . . . . . 34

Сервисная поддержка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Mонтажу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Page 4

Инструкция по эксплуатации

1 Правила техники безопасности

Просим обязательно соблюдать эти правила, ибо в противном

случае пользователь теряет право на гарантийное обслуживание при возникновении в приборе неисправностей.

5 Данный прибор соответствует следующим предписаниям ЕС:

– 73/23/EWG от 19.02.1973 “Предписания по низкому

напряжению”

– 89/336/EWG от 03.05.1989 “Предписания по

электромагнитной совместимости”, включая поправки к предписаниям 92/31/EWG

– 93/68/EWG от 22.07.1993 “Предписания об

идентификационных обозначениях СЕ”

Правильная эксплуатация

• Настоящий прибор разрешается использовать только для варки и жарки пищевых продуктов в домашних условиях.

• Его нельзя использовать в качестве рабочего стола или места для хранения каких-либо предметов.

• Любые перекомпоновки и изменения конструкции прибора недопустимы.

• Нельзя помещать на прибор, а также хранить на нем или рядом с ним горючие жидкости, легковоспламеняющиеся материалы или легкоплавкие предметы, такие как пленка, фольга, пластмасса, алюминий и т.п.

Меры безопасности для детей

• Следите за тем, чтобы маленькие дети никогда не приближались к прибору.

• Дети старшего возраста должны пользоваться прибором только под руководством и присмотром взрослых.

Page 5

Общие меры безопасности

• Монтаж и подключение нового прибора имеют право выполнять только обученные и квалифицированные специалисты.

• Встраиваемые приборы можно эксплуатировать лишь после установки последних во встроенные шкафы и столешницы, отвечающие необходимым техническим нормам и пригодные для такой эксплуатации.

• В случае обнаружения неполадок в работе прибора или повреждений стеклокерамики (проломов, разрывов или трещин) прибор необходимо выключить и отсоединить от электросети, чтобы избежать возможного поражения электрическим током.

• Ремонт прибора имеют право производить только обученные и квалифицированные специалисты.

Меры безопасности при пользовании прибором

• Удалите со стеклокерамической панели все наклейки и защитные пленки.

• При неосторожном обращении с прибором можно получить ожог.

• Шнуры питания не должны касаться горячих поверхностей электроприборов и горячей кухонной посуды.

• Перегретые жиры и растительные масла быстро воспламеняются. Не оставляйте без присмотра готовящиеся продукты (например, “картофель фри”).

• После каждого использования прибора выключайте конфорки.

• Лица с имплантированными электрокардиостимуляторами не

должны приближать свое туловище к включенным индукционным конфоркам на расстояние меньше 30 см.

• Опасность ожога! Не помещайте в варочную зону металлические предметы — ножи, вилки, ложки, крышки от кастрюль и т.п., они могут сильно нагреться.

Page 6

Меры безопасности при чистке прибора

• Перед проведением чистки прибор необходимо выключить и дать ему остыть.

• По соображениям безопасности воспрещается производить очистку прибора с помощью приспособлений для чистки паром или с использованием моющих средств, распыляемых при высоком давлении.

Как избежать повреждений прибора

• Стеклокерамическая панель может быть повреждена упавшими на нее предметами.

• Ударами кухонной посуды можно повредить край стеклокерамической панели.

• Стеклокерамику можно повредить, передвигая чугуную или алюминиевую литую посуду, либо посуду с поврежденным дном.

• Плавкие вещества и перелившаяся в результате выкипания пища могут на стеклокерамической панели пригореть. Поэтому их следует удалить как можно быстрее.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

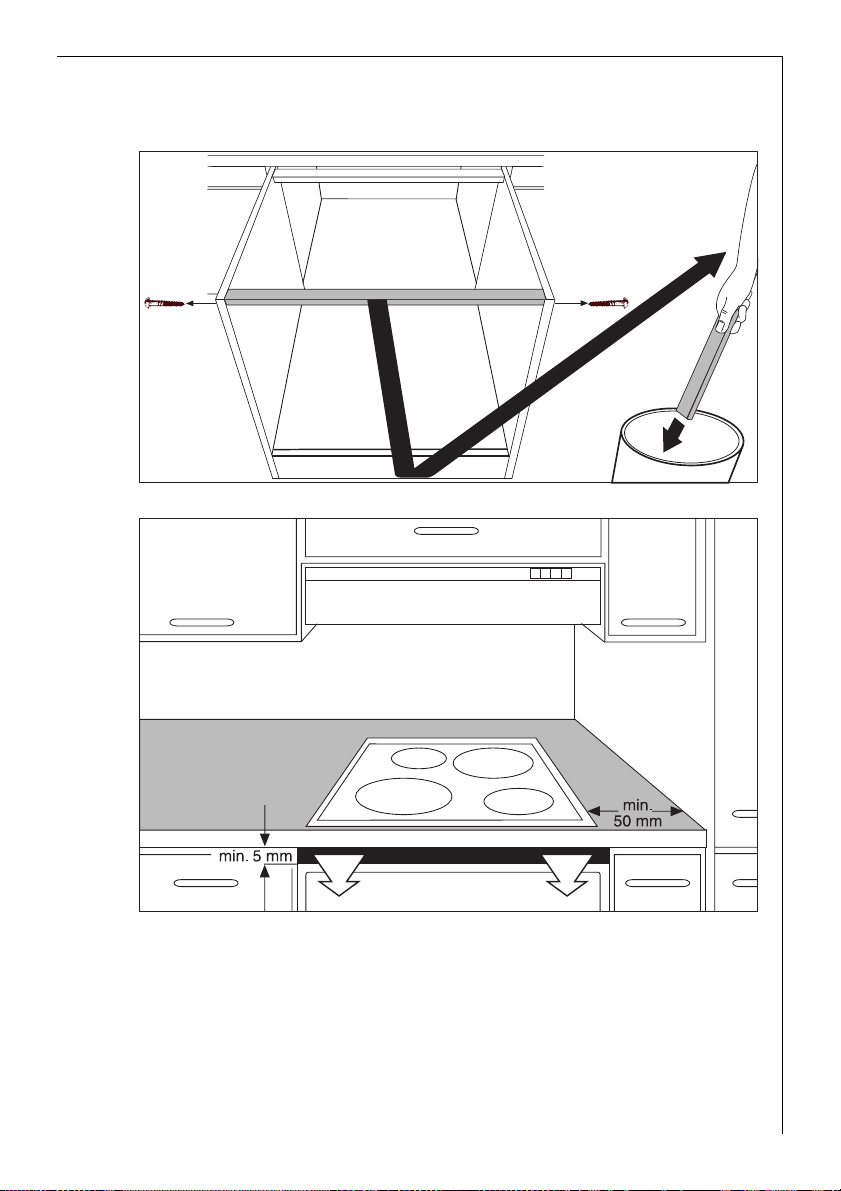

• Вентиляционный зазор шириной в 5мм, который находится между столешницей и расположенным ниже мебельным фасадом мебели, закрывать нельзя.

Page 7

Описание прибора

Оборудование варочной поверхности

Одноконтурная конфорка

1200Âò

Индукционная

конфорка 2300 Вт

с функцией “Power” 3200 Вт

Конфорка для жарки

1500/2400Âò

Панель

управления

Индукционная

конфорка 1400 Вт

с функцией “Power” 1800 Вт

Функциональные элементы панели управления

Функция “Power”

Выбор ступени нагрева

Индикаторы конфорок Функция таймера

Индикация таймера

Внешний

контур

Выключатель “Вкл./Выкл.” с контрольным индикатором

Функция

STOP+GO

Таймер

Блокирование

Контрольная лампа жарочной зоны

Индикация

Page 8

Сенсорные поля Touch Control

Управление прибором осуществляется с помощью сенсорных полей Touch Control. Нужные функции активизируются прикосновениями к сенсорным полям и подтверждаются квитирующими звуковыми сигналами. Прикасаться к сенсорным полям следует сверху, не накрывая при этом другие сенсорные поля.

Сенсорное поле Функция

Âêë./ Âûêë. Включение и отключение

прибора

Увеличение устанавливаемых значений

Уменьшение устанавливаемых значений

TIMER Таймер Выбор таймера

Блокирование Блокирование/

Power Включение/отключение

Stop+Go Включение/отключение

Жарочная зона Включение и выключение

Повышение ступени нагрева/

увеличение значений времени

Понижение ступени нагрева/

уменьшение значений

времени

разблокирование панели

управления

функции “Power”

ступени поддержания тепла

внешнего нагревательного контура

Page 9

Индикация

Индикация Значение

¾ Конфорка выключена u Ступень поддержания

тепла

Включена ступень поддержания тепла/функция STOP+GO

¿ - Ç Ступени нагрева Ступень нагрева установлена 2 - 6 Конфорки с

десятичной точкой

Включена промежуточная ступень

a Автоматика закипания Активизирована автоматика

закипания.

e Неполадка Прибор выполнил ошибочную

операцию

f Распознавание

кастрюли

Посуда для приготовления пищи непригодна по качеству, слишком мала или не установлена на конфорку.

h Остаточное тепло Конфорка еще не остыла

l Защита от доступа

детей

Система блокирования/защита от доступа детей включена

p Power Включена функция “Power” _ Защитное отключение Активизировано защитное

отключение

Page 10

Индикация остаточного тепла

1 Предупреждение! Остаточное тепло прибора способно

причинить ожог. На остывание конфорок после их отключения требуется некоторое время. Следите за индикацией остаточного тепла

3 Остаточное тепло можно использовать для разогрева и

поддержания приготовленной пищи в горячем состоянии.

Индукционные конфорки производят необходимое для приготовления пищи тепло непосредственно в днище посуды. Стеклокерамику нагревает только остаточное тепло посуды. Вентилятор автоматически включается или отключается в зависимости от температуры электроники.

Управление прибором

Для приготовления пищи на индукционных конфорках

используйте только подходящую посуду.

Включение и отключение прибора

Панель управления Индикация Контрольный

индикатор

Включение Прикоснитесь на

2 секунды

Отключение Прикоснитесь на

1 секунду

¾ / h светится

h /

отсутствует

гаснет

3 После включения в течение примерно 10 секунд необходимо

установить ступень нагрева конфорки или какую-либо функцию прибора. В противном случае прибор автоматически отключится.

Page 11

Установка ступени нагрева

Панель управления Индикация

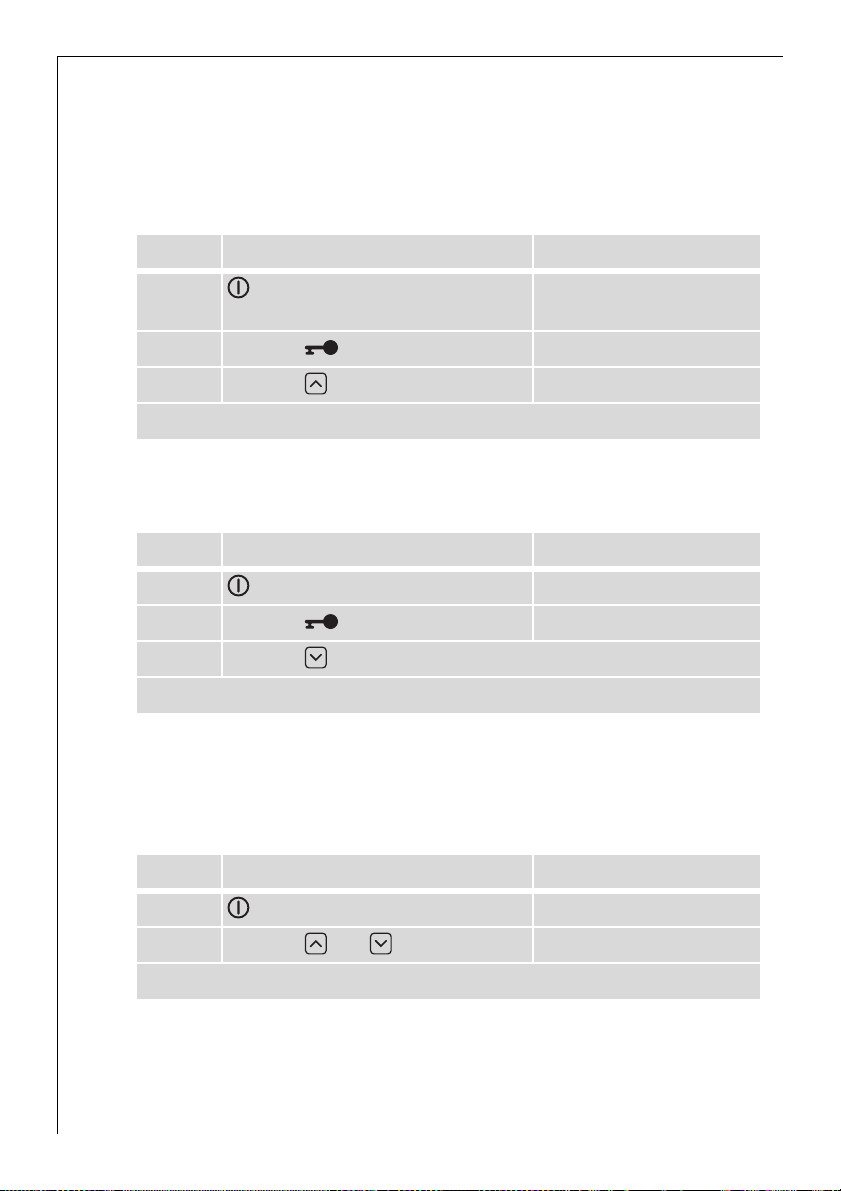

Повышение Прикоснитесь к сенсорному полю от u äî Ç /

Понижение Прикоснитесь к сенсорному полю îò Ç äî ¾

Отключение Одновременно прикоснитесь к

сенсорным полям è

Включение и отключение жарочной зоны

Площадь нагрева жарочной зоны можно выбрать в зависимости от размера кухонной посуды.

Конфорка для жарки

Включение внешнего контура нагрева

Отключение внешнего контура нагрева

Сенсорное поле Контрольный индикатор

Прикоснитесь на 1-2

секунды

Прикоснитесь на 1-2

секунды

горит

гаснет

Page 12

Включение и отключение функции STOP+GO

Функция STOP+GO одновременно переключает все включенные конфорки на ступень поддержания тепла и обратно — на ранее установленную ступень нагрева. Эта функция позволяет на короткое время прервать, а затем снова продолжить приготовление пищи, например в случае, когда нужно отлучиться, чтобы ответить на телефонный звонок.

Панель управления Индикация

Включение Прикоснитесь к

сенсорному полю STOP+GO

Отключение Прикоснитесь к

сенсорному полю STOP+GO

ранее установленная ступень нагрева (кроме автоматики закипания)

3 Функция STOP+GO не останавливает выполнения функций

таймера.

3 Функция STOP+GO блокирует работу всей панели управления,

кроме сенсорного поля .

Применение автоматики закипания

Все конфорки оснащены автоматикой закипания. Автоматика закипания на определенное время включает конфорку на полную мощность, а затем автоматически возвращает ее на установленную ступень нагрева.

Øàã Панель управления Индикация

1. Установите ступень нагрева Ç

/ p

2. Кратковременно прекратите

касание

Ç / p

3. Прикоснитесь к сенсорному

ïîëþ

4. Для установки нужной ступени

нагрева касайтесь сенсорного поля

îò Æ äî ¿ / u (через 3 секунды) a

Page 13

3 Если во время действия импульса закипания a пользователь

выберет более высокую ступень нагрева, например перейдет со ступени

Á íà Ã, то в этом случае время доведения до кипения

будет скорректировано.

3 Если в конфорке еще имеется остаточное тепло (индикация h),

импульс закипания не включится.

Продолжительность импульса быстрого закипания зависит от выбранной ступени нагрева.

Ступень нагрева

Продолжительность импульса для закипания Рефлекторный нагревательный

Продолжительность импульса для закипания Индукция [мин.:сек.]

элемент [мин.:сек.]

v 0:30 0:10

1 1:00 0:10

2 1:40 0:10

2. 2:40 1:20

3 4:50 3:10

3. 5:30 4:20

4 6:30 5:50

4. 8:10 8:10

5 10:10 10:10

5. 12:20 10:30

6 2:30 2:00

6. 2:30 2:00

7 3:30 2:30

8 4:30 2:50

9 --- ---

Page 14

Блокирование и разблокирование панели управления

Во избежание случайного сбоя установленных параметров, например в результате протирании прибора тряпкой, всю панель управления, за исключением сенсорного поля “Вкл./Выкл.”, можно заблокировать.

Панель управления Индикация

Включение Прикоснитесь к

сенсорному полю

Отключение Прикоснитесь к

сенсорному полю

l (5 секунд)

ранее установленная ступень нагрева

3 При отключении прибора происходит автоматическая отмена

режима блокирования.

Применение защиты от доступа детей

Система защиты от доступа детей препятствует несанкционированной эксплуатации прибора.

Включение защиты от доступа детей

Øàã Панель управления Индикация/сигнал

1. Включите прибор (ступень

нагрева не устанавливайте)

2. Прикоснитесь и не

отпускайте, пока не раздастся звуковой сигнал.

Звуковой сигнал

3. Прикоснитесь к сенсорному

ïîëþ

Прибор отключается. Защита от доступа детей включена.

Page 15

Отключение защиты от доступа детей

Øàã Панель управления Индикация/сигнал

1. Включите прибор l

2. Прикоснитесь и не

Звуковой сигнал отпускайте, пока не раздастся звуковой сигнал

3. Прикоснитесь к сенсорному полю

Прибор отключается. Áëîкирование доступа детей отключено.

Принудительная отмена защиты от доступа детей

С помощью указанной ниже процедуры можно отключить защиту от доступа детей на время отдельного приготовления пищи; после этого она снова активизируется.

Øàã Панель управления Индикация/сигнал

1. Включите прибор l

2. Одновременно прикоснитесь к

сенсорным полям è

До следующего отключения прибором можно пользоваться в обычном порядке.

¾ / звуковой сигнал

Page 16

Включение и отключение функции “Power”

Функция “Power” снабжает индукционные конфорки дополнительным резервом мощности, который например, позволяет пользователю быстро вскипятить большое количество воды. Функция “Power” активизируется на 10 минут. Затем соответствующая индукционная конфорка автоматически возвращается на ступень нагрева 9.

Панель управления Индикация

Включение Прикоснитесь к

сенсорному полю

Отключение Прикоснитесь к

сенсорному полю

Прикоснитесь к

сенсорному полю

Система “Power-Management”

Конфорки обладают определенным пределом мощности. Если при включении функции “Power” имеет место превышение этого предела, система “Power-Management” (Управление мощностью) снижает ступень нагрева другой конфорки. В этом случае в течение 2-х минут индикация соответствующей конфорки попеременно отображает то установленную, то максимально возможную ступень нагрева. Затем выполняется индикация фактической ступени нагрева.

Page 17

Пример:

Последняя включенная конфорка

установленная ступень нагрева

Другая конфорка

установле нная ступень нагрева

Индикация фактическая

ступень нагрева

p 9 7 попеременно с 9 7

3 По окончании действия функции “Power” соответствующие

конфорки автоматически переключаются на ранее установленную ступень нагрева.

Использование таймера

Все конфорки могут одновременно использовать по одной из двух функций таймера.

Функция Условие применения Результат после

по истечении

времени

выполнения

Автоматика

отключения

при установленной

ступени нагрева

звуковой сигнал

Мигает индикация

Конфорка

отключается

Кратковременный

таймер

незадействованных

ïðè

конфорках

звуковой сигнал

Мигает индикация

3 При отключении конфорки одновременно отключается и

установленная функция таймера.

3 Если дополнительно к установке времени кратковременного

таймера для данной конфорки устанавливается и ступень нагрева, то по истечении заданного времени эта конфорка отключается.

Page 18

Выбор конфорки

Øàã Панель

управления

1. Прикоснитесь к

сенсорному полю TIMER одинраз

2. Прикоснитесь к

сенсорному полю TIMER 1раз

3. Прикоснитесь к

сенсорному полю TIMER одинраз

4. Прикоснитесь к

сенсорному полю TIMER одинраз

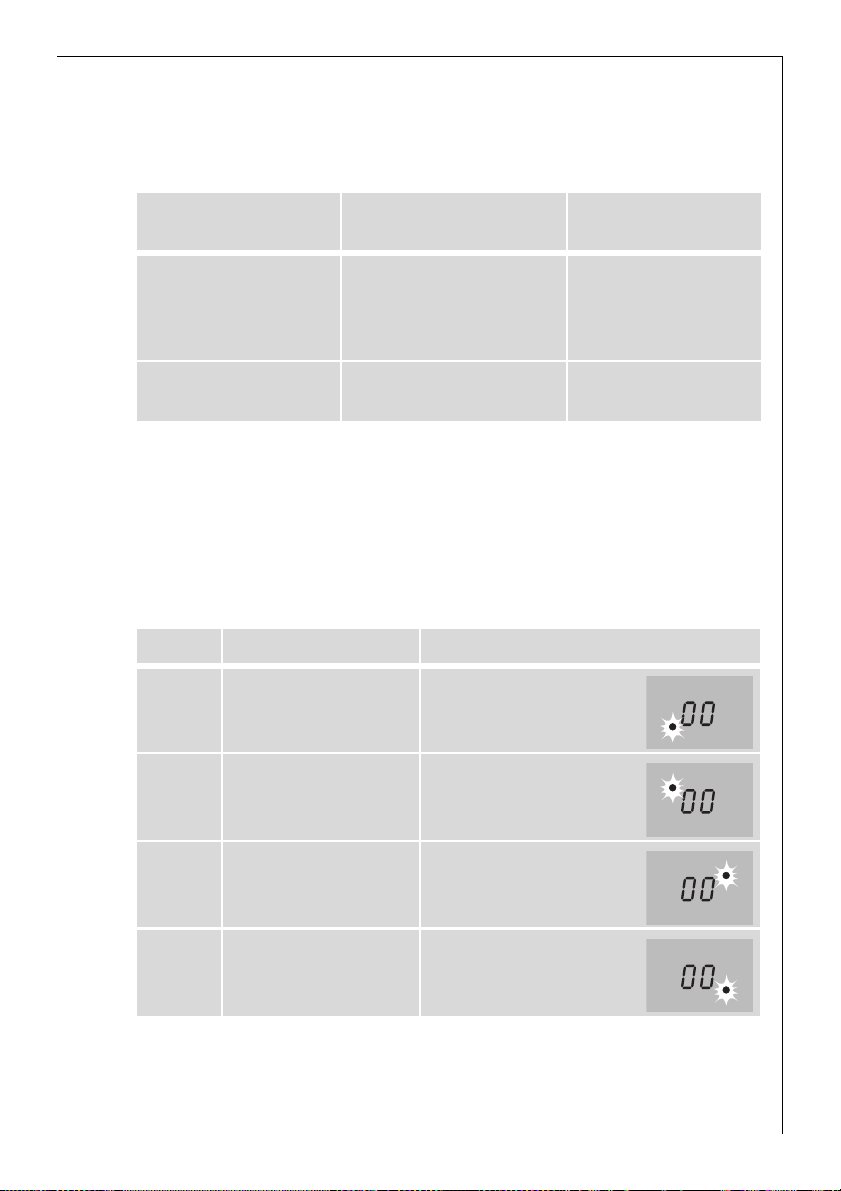

Мигает контрольный индикатор первой конфорки.

Мигает контрольный индикатор второй конфорки

Мигает контрольный индикатор третьей конфорки

Мигает контрольный индикатор четвертой конфорки

Индикация

3 После замедления миганий контрольного индикатора можно

установить или изменить ступень нагрева конфорки.

3 Если установлены и другие функции таймера, то спустя

несколько секунд появляется индикация самого короткого времени всех функций таймера и начинает мигать соответствующий контрольный индикатор.

Установка времени

Øàã Панель

управления

1. TIMER Выберите

конфорку

2. Прикасайтесь к

сенсорному полю

èëè выбранной конфорки

Через несколько секунд контрольный индикатор начинает мигать медленнее Время установлено. Начинается обратный отсчет времени.

Индикация

Контрольный индикатор выбранной конфорки мигает

îò 00 äî 99 минут

Page 19

Выключение функции духового шкафа

Øàã Панель управления Индикация

1. Выбор конфорки Контрольный индикатор

выбранной конфорки начинает мигать быстрее Выполняется индикация остающегося времени

2. Прикасайтесь к

сенсорному полю или выбранной конфорки

Контрольный индикатор гаснет. Функция таймера для выбранной конфорки отключена.

Изменение значений времени

Øàã Панель

управления

1. TIMER Выберите

конфорку

2. Прикасайтесь к

сенсорному полю

èëè выбранной конфорки

Через несколько секунд контрольный индикатор начинает мигать медленнее. Время установлено. Начинается обратный отсчет времени.

Оставшееся время истекает до значения 00.

Индикация

Контрольный индикатор выбранной конфорки начинает мигать быстрее Выполняется индикация остающегося времени

îò 01 äî 99 минут

Page 20

Индикация остающегося времени работы конфорки

Øàã Панель

управления

1. TIMER Выберите

конфорку

Через несколько секунд контрольный индикатор начинает мигать медленнее.

Отключение звукового сигнала

Øàã Панель

управления

1. Прикоснитесь к

сенсорному полю TIMER

Звуковой сигнал прекращается.

Индикация

Звуковой сигнал

Звуковое квитирование.

Page 21

Защитное отключение

Варочная зона

• Если в течение римерно 10 секунд после включения варочной зоны не будет установлена ступень нагрева для какой-либо конфорки, варочная зона автоматически отключится.

• Если одно или несколько сенсорных полей останутся покрытыми дольше 10 секунд (например, поставленной на них кастрюлей), то раздастся звуковой сигнал и варочная зона автоматически отключится.

• В случае отключении всех конфорок примерно через 10 секунд варочная зона автоматически отключится.

Панель управления

3 При попадании на панель управления влаги (например, от

мокрой ткани) или “сбежавшей” жидкости все конфорки немедленно отключаются.

Индукционные конфорки

• При перегреве (например, из-за полностью выкипевшей кастрюли) конфорка автоматически отключается. Появляется индикация _. Перед повторным использованием такую конфорку необходимо установить на 0 и дать ей остыть.

• В случае применения неподходящей посуды в зоне индикации конфорки начинает мигать символ f, и спустя 10 минут индикация конфорки отключается.

все варочные зоны

• Если хотя бы одна из конфорок через определенное время не будет выключена или не будет изменена ступень нагрева, то соответствующая конфорка автоматически отключится.

Ступень нагрева Отключение через

V, 1 - 2

3 - 4

6 - 9

6 часов

5 часов

4 ÷àñà

1,5 ÷àñà

Page 22

Советы по проведению варки и жарки

Замечание касательно акриламида

Согласно результатам новейших научных исследований интенсивная тепловая обработка пищевых продуктов с целью получения румяной коричневой корочки опасна для здоровья человека из-за вредного воздействия акриламида. В особенности это относится к продуктам, в которых содержится крахмал. Поэтому мы рекомендуем готовить пищу при возможно более низкой температуре и не зарумянивать продукты слишком сильно.

Кухонная посуда

• Подходящую посуду для приготовления пищи определяйте по днищу. Днище должно быть толстым и предельно ровным.

• Посуда, покрытая стальной эмалью, а также посуда с алюминиевым или медным днищем, может оставить на стеклокерамической панели трудноудаляемые или совершенно неудаляемые следы, меняющие первоначальный цвет панели.

Page 23

Посуда для приготовления пищи на индукционных конфорках

Материал посуды Пригоден ли

Сталь, стальная эмаль äà

Чугун äà

Нержавеющая сталь

Алюминий, медь, латунь ---

Стекло, керамика, фарфор ---

да, если об этом имеется специальное указание изготовителя

3 Посуда, предназначенная для приготовления пищи на

индукционных конфорках, имеет соответствующую маркировку изготовителя.

Тест на пригодность посуды

Посуда пригодна для индукции, если ...

• ... при ступени нагрева 9 небольшое количество воды нагревается на индукционной конфорке за несколько секунд.

• ... приложенный к днищу посуды магнит пристает.

3 Отдельные виды посуды, находясь на работающей конфорке,

производят шум или звуки. Эти звуки не являются результатом какой-либо неисправности и ни в коей мере не ухудшают работу прибора.

Величина кастрюли

До определенного предела индукционные конфорки автоматически подстраиваются под величину днища кухонной посуды. Однако магнитная часть такой посуды должна иметь определенный минимальный диаметр, соответствующий размеру той или иной конфорки.

3 Посуда должна стоять на конфорках своей центральной частью.

Советы по экономии электроэнергии

2 Прежде чем включить конфорку, поставьте на нее посуду для

приготовления пищи.

2 По возможности, всегда накрывайте кастрюли крышкой.

Page 24

Примеры применения при варке

Данные нижеследующей таблицы являются ориентировочными.

Ступень

нагрева

1-2

2-3 Томление

3-4

Способ

пригото-

вления

Поддер-

жание тепла

Растапли-

вание

Сгущение

Запари-

вание

Припускание

Назначение

Положение

“Âûêë”

Поддержание

тепла

приготовлен-

ных горячих

áëþä

Голландский

ñîóñ,

Растапливание

сливочного

масла,

шоколада,

желатина

Взбитый

омлет, яичное

æåëå

Томление

ðèñà è

молочных

блюд Разогревание готовых блюд

Припускание

овощей, рыбы

Тушение мяса

Продол-

жительность

по потребно-

ñòè

5-25 ìèí.

10-40 ìèí.

25-50 ìèí.

20-45 ìèí.

Указания/

Рекомендации

Накройте продукт

Время от времени

помешивайте

Готовьте под

крышкой

Долейте в рис воду,

увеличив ее

количество как

минимум вдвое.

Молочные блюда

время от времени

помешивайте

К овощам

добавляйте совсем

немного воды (не

более нескольких

столовых ложек)

Page 25

Ступень

нагрева

4-5 Варка

6-7

7-8

С помощью функции “Power” можно вскипятить большое

Способ

пригото-

вления

Мягкая

жарка

Интенси-

âíàÿ

жарка

Кипячен-ие

Обжари-

вание

Фритиро-

вание

Назначение

Запаривание

картофеля

Варка

значительных

объемов

пищи, густых

супов и других

супов

Шницель,

колбаски

“кордон бл¸”,

отбивная

котлета,

фрикадельки,

сырые

колбасы для

жарки, печень,

мучная

подливка,

яйца, омлет,

фритирование

пончиков

Картофельные

оладьи,

жаркое из

вырезки,

стейки,

лепешки

Кипячение большого количества воды, отваривание

“клецок”, обжаривание мяса (гуляш, припущенное

жаркое), фритирование “картофеля фри”

Продол-

жительность

20-60 ìèí.

60-150 ìèí.

непрерывное

выпекание

5-15 мин. на каждую сковороду

количество жидкости.

Указания/

Рекомендации

Используйте

небольшое количество

жидкости , например

: ìàêñ.

¼ ë âîäû íà

750 г картофеля

до 3 л жидкости

плюс ингредиенты

блюда

Время от времени

переворачивайте

Время от времени

переворачивайте

Page 26

Мытье и уход

Осторожно! Остаточное тепло конфорок может причинить ожог.

Дайте прибору остыть.

1 Внимание! Острые и абразивные чистящие средства

повреждают прибор. Мойте прибор водой с мягким моющим средством.

1 Внимание! Остатки чистящих средств повреждают прибор.

Удаляйте их водой с моющим средством.

Мытье прибора после каждого использования

1. Протрите прибор влажной тканью с добавлением моющего

средства.

2. Насухо вытрите прибор чистой тканью.

Удаление загрязнений

1. Установите скребок для чистки под углом к стеклокерамической

поверхности.

2. Скользящими движениями лезвия скребка удалите загрязнения.

3. Протрите прибор влажной тканью с добавлением моющего

средства.

4. Насухо вытрите прибор чистой тканью.

Вид загрязнения немедленно

Сахар, пища с содержанием сахара

Пластмасса, алюминиевая фольга

Следы извести и воды --- äà

Брызги жира --- äà

Пятна с металлическим отливом, изменяющие первоначальный цвет поверхности

äà ---

--- äà

удалять

с остывшего

прибора

с помощью

скребка для

очистки

загрязнений*

средства для

чистки поверхностей из стеклокерамики и нержавеющей

стали*

Page 27

*Скребки, средства для чистки поверхностей из стеклокерамики и нержавеющей

стали можно приобрести в специализированных магазинах.

3 Особо стойкие загрязнения удаляйте с помощью средства для

чистки поверхностей из стеклокерамики или нержавеющей стали.

3 Царапины и темные пятна на стеклокерамике удалению не

поддаются, однако они не влияют на нормальную работу прибора.

Page 28

Что делать, если …

Неполадка Возможная причина

Конфорки не включаются или не работают

Отсутствует индикация остаточного тепла.

Не включается автоматика закипания

Повторяющийся звуковой сигнал (6 раз), прибор отключается.

После включения прибора прошло больше 10 секунд

Включена защита от доступа детей

Одновременное прикосновение к нескольким сенсорным полям

Сенсорные поля частично покрыты влажной тканью или жидкостью.

Сработало защитное отключение прибора

Активизирована функция STOP+GO

Конфорка только что включена и не успела нагреться.

В конфорке еще сохранилось остаточное тепло h

Установлена максимальная ступень нагрева Ç

Одно или несколько сенсорных полей были покрыты более 10 секунд.

Способ устранения

неполадки

Еще раз включите прибор.

Отключите защиту от

доступа детей (см. раздел “Блокирование и разблокирование панели управления”)

Отключите защиту от доступа детей (см. раздел “Защита от доступа детей”)

Прикоснитесь только к одному сенсорному полю

Удалите ткань или жидкость. Еще раз включите прибор.

Еще раз включите прибор.

Отключите функцию STOP+GO.

Если конфорка горячая, обратитесь в сервисный центр.

Дайте конфорке остыть.

Максимальная ступень нагрева обеспечивает ту же мощность конфорки, что и автоматика закипания.

Освободите сенсорные поля.

Page 29

Неполадка Возможная причина

Способ устранения

неполадки

Раздается звуковой сигнал, прибор включается и через 5 секунд снова отключается; еще через 5 секунд раздается очередной звуковой сигнал.

Попеременно появляется индикация 2-х разных ступеней нагрева

Мигает индикатор f Неподходящая посуда

Светится индикатор _ Сработала защита

Повляется индикация e с цифрой

Сенсорное поле “Ein/ Aus” (Вкл./Выкл.) чем-то закрыто, например тряпкой.

Выполняется снижение мощности данной конфорки с помощью функции “PowerManagement” (Управление мощностью).

для приготовления пищи

На конфорке отсутствует посуда для приготовления пищи

Диаметр днища посуды недостаточен для данной конфорки.

конфорки от перегрева

Ошибка электронной системы

Не кладите на панель управления никаких предметов.

См. подраздел Включение и отключение функции “Power”

Используйте подходящую посуду.

Поставьте посуду на конфорку.

Воспользуйтесь конфоркой меньшего размера.

Используйте подходящую посуду.

Отключите конфорку. Включите снова.

На несколько минут отсоедините прибор от электросети (извлеките предохранители домашней электропроводки). Если после включения прибора индикация появится снова, обратитесь в сервисный центр.

Если Вы не смогли устранить неполадку с помощью вышеперечисленных мер, обратитесь, пожалуйста, в авторизованный сервисный центр.

Page 30

1 Предупреждение! Ремонт прибора имеют право производить

только специалисты. Неквалифицированный ремонт может иметь опасные последствия для пользователя прибора.

3 Если Вы воспользуетесь услугами сервисного центра на

ошибочных основаниях, то посещение техника сервисного центра может оказаться платным даже во время действия гарантии.

Page 31

Утилизация

Упаковочные материалы

Упаковочные материалы экологически безопасны и пригодны для вторичного использования. Синтетические части снабжены специальной маркировкой, например: >PE< для полиэтилена, >PS< для полистирола и др. Помещайте упаковочные материалы в соответствии с маркировкой в специальные контейнеры для сбора утиля, установленные местной коммунальной службой.

2 Старый прибор

Символ не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

W на изделии или на его упаковке указывает, что оно

Page 32

Инструкция по монтажу

Указания по технике безопасности

Соблюдайте законы, распоряжения, предписания и нормы, действующие в стране, на территории которой устанавливается прибор. (К таковым относятся требования техники безопасности, правила и порядок утилизации и т. д.). Монтаж прибора имеет право производить только квалифицированный специалист. Выдерживайте минимально допустимые зазоры между соседними приборами.

Выдвижные ящики, монтируемые непосредственно под прибором, обязательно должны быть снабжены защитным поддоном.

Поверхности срезов в столешнице необходимо предохранять от влаги соответствующим уплотняющим материалом. Уплотнение должно соединить прибор со столешницей так, чтобы не оставалось никаких зазоров. Уплотнение должно соединить прибор со столешницей так, чтобы не оставалось никаких зазоров. Пространство между прибором и столешницей нельзя заполнять силиконовой герметизирующей массой. Нижнюю часть прибора со стороны встраивания необходимо защитить от пара и влаги, которые могут исходить, например от посудомоечной машины или духового шкафа. Не устанавливайте прибор в непосредственной близости от дверей и под окнами. Раскрывшаяся дверь или распахнувшееся окно может опрокинуть находящуюся в зоне нагрева горячую посуду.

Page 33

1 ПРЕДУПРЕЖДЕНИЕ!

Опасность поражения электрическим током.

• Разъем для подключения сетевого питания находится под напряжением.

• Обесточьте разъем для подключения сетевого питания.

• Руководствуйтесь монтажной схемой электросоединений.

• Соблюдайте правила безопасности при обращении с

электроприборами.

• Правильная установка включаемых в сеть устройств должна надежно предохранять от соприкосновения с токопроводящими частями.

• Подключатьприбор к сети должен квалифицированный специалист-электрик.

1 ВНИМАНИЕ!

Неполадки, вызываемые электротоком. Неплотные и неправильно установленные штекерные соединения могут вызвать перегрев разъема.

• Клеммные соединения должны устанавливаться технически грамотно.

• Электрошнур не должен быть туго натянут.

• При одно- или двухфазном подключении следует использовать

подходящий шнур питания типа H05BB-F Tмакс. 90° (или выше).

• Если шнур питания этого прибора поврежден, его следует заменить на специальный шнур питания типа H05BB-F Tмакс. 90° или выше. Его можно приобрести в сервисном центре.

При электроустановке необходимо предусмотреть устройство, позволяющее отключать от сети прибор с шириной размыкания контактов не менее 3 мм по всем полюсам. Пригодными для этой цели устройствами размыкания могут служить, напр., аварийные выключатели, предохранители (винтовые предохранители необходимо извлечь из патрона), автоматические предохранительные переключатели и контакторы.

Page 34

Гарантийные условия/Сервисные центры

Weitere Kundendienststellen im Ausland

In diesen Ländern gelten die Garantiebedingungen der örtlichen Partner. Diese können dort eingesehen werden.

Further after-sales service agencies overseas

In these countries our AEG agents’ own guarantee conditions are applicable. Please obtain further details direct.

Autres agences étrangères assurant le service après-vente

Dans ces pays, les conditions de garantie des concessionnaires de la région sont valables. Vous pouvez les consulter sur place.

Otros puntos de Postventa en el extranjero

En estos países rigen las condiciones de nuestros representantes locales. las cuales pueden ser consultadas allí mismo.

Ulteriori uffici del servizio tecnico assistenza clienti all’estero

In questi paesi sono valide le condizioni di garanzia dei partner locali. Queste condizioni possono essere esaminante sul luogo.

Serviços de assistência técnica no estrangeiro

Nestes países são válidas as condições de garantia dos concessionários locais, podendo aí ser consultadas.

További vevöszolgálati irodák külföldön

Ezekben az országokban a mi AEG vevöszolgálatainknál saját jótállási feltételek alkalmazhatók. A további adatokat kérjük közvetlenül szerezzék be.

Servisne službe

Na garancijskem listu boste našli seznam pooblašèenih servisnih služb AEG.

Page 35

U.A.E. Abu Dhabi

Universal Trading Company P.O. Box 43 99 Tel.: 6335331 Service Center 6733974

Egypt

Middle East Commercial Center 4 Salah El Dein St. - 2nd floor Heliopolis, Kairo Egypt Tel.: 2024181719

Australia

The Andi-Co Group 1 Stamford Road Oakleigh VIC 3166 Tel.: (03) 9569 1255 Fax: (03) 9569 1450 www.andico.com.au

Bahrain/Arabian Gulf

A.A. Zayani & Sons P.O. Box 9 32 Bahrain Tel. : 17 3111 2 4

Bulgaria

Electrolux Bulgaria E.O.O.D. 91 Levski Blvd. 1000 Sofia Tel.: 2 806676 Fax. 2 980 5276

Cyprus

Hadjikyrlakos & Sons Ltd. Prodromou 121 P.O. Box 21587 Nicosia 1511 Service Telephones: Nicosia 02 481226 Limassol 05 562182 Larnaca 04 633929 Paphos 06 932 699

Estonia

Electrolux Estonia Ltd. Mustamäe tee 24 EE0006 Tallinn Tel.: (372) 6 650 090 Fax: (372) 6 650 092

Hong Kong

Dah Chong Hong Ltd. 20 Kai Cheung Road Kowloon Bay Kowloon - Hong Kong Tel.: 0085222621620 Fax: 0085227550333

Jordan

Jordan Household Supply Co. Ltd. P.O. Box 3/68 Amman/Tel.: 69 70 50

Canada

EURO-LINE Appliances 2150 Winston PARK Drive 20 Oakville, Ontario L6H 5V1 Tel.: 905 829 3980 Fax: 905 829 3985

Korea (South)

Core Incorp. 3/F Chewoo Bldg. 200 Nonhyun-Dong Kangnam-Ku 135-010 Seoul Telefon 82 2 549 89 61

Croatia

Electrolux D.O.O. Suplova 7 10000 Zagreb Tel.: 1 61 19512 Fax: 1 61 19513

Kuwait/Arabian Gulf

Ali Al-Ghanim Est. P.O. Box 21540 - Safat Tel.: 4822190 Fax: 4820116

Lebanon

Adib & Assaferi P.O. Box 539 Tripoli

Latavia

Electrolux Latavia Ltd. Terlaton Street 42/44 1011 Riga Tel.: 371 2 297821 Fax: 371 2 821286

Lithuania

Electrolux Lithuania Verkui 29 2600 Vilnus Tel.: 372 272 3326 Fax: 372 272 3366

Malta

ITC International Trading Company White House Building Mountbatte Street Blata L-Bajda/Tel.: 220644

Mauritius

Happy World Centre Ltd. P.O. 7 54 1 Chausee Street Port Louis Tel.: 25355

Namibia

AEG NAMIBIA (PTY) LIMITED-Jeppe Street Northern Industrial Area Windhoek Tel.: (061) 21-6082/4 Fax: (061) 217838

New Zealand

Monaco Corporation Ltd. 10 Rothwell Avenue Albany - Auckland 4399 Auckland 1 New Zealand Tel.: 0064 94156019 Fax: 0064 94157070

Syria

WATTAR CO. P.O. Box 36109 Mazzeh - Damascus Direct Phone: 00963116132649 Fax: 00963116119537

Iran

ARIAN International Development Co. AEG Showroom Shariati, Balatar as Safar Teheran / Iran Phone No. Showroom: 021 / 285 513 / 4 Phone No. Service: 021 / 312 27 67 / 8

Poland

Electrolux Poland Sp. zo.o. ul. Domaniewska 41 02-034 Warszawa tel.: 022 874 33 33 fax: 022 874 33 00

Russia

Electrolux Russia Ltd. 16 Olympiysky prospekt 129090 Moscow Tel.: (095) 937 7837 Fax: (095) 926 5513

Page 36

Israel

Evis Ltd. Tadiran-Ampa Service 10 Gibonay Israel Street New Industrial Zone Netanya, 42504 Israel

Japan

Electrolux Japan Ltd. Domestic Appliances Department Maruzen Showa Warehouse Building Tookai 4-5-12, Ota-ku 143-006 Tokyo Tel.: 0120-13-7117 Fax: 03-3790-5257

Thailand

Olympia Thai Tower, 444 Rachadapiser Road Samsennok- Huaykwang 10320 Bangkok Thailand Tel.: 006625136111 Fax: 006625136334

Hungary

Electrolux Lehel KFT Erzsébet Királyné útja 87. 1142 Budapest Tel.: 00361/467-3200

Malaysia

Arzbergh Engineering No. 49A/B, Jalan Petaling Utama 7 4600 Petaling Jaya Tel.: 3 795 1084 Fax: 3 795 1082

Singapore

Group Pte Ltd. 833 Bukit Timah Road Unit no. 01-11 Royalville 279887 Singapore Tel.: 0065 64638484 Fax: 0065 64638488

Slovakia Rep.

Electrolux Slovakia S.R.O. Seberiniho 1 821 03 Bratislava Tel.: 02 4333 4322, 4355 Fax: 02 4333 6976

Saudi Arabia

Alia Trading Corporation P.O. Box 4101 Meccak Street Riyadh Tel.: 4645977 Al Nahas Est. Al Sitteeng Street P.O. Box 1 15 29 Jeddah Tel.: 6611675 Service center 6646583

Slovenia

Electrolux Slovenia D.O.O. Traska Ul. 132 1000 Ljubljana Tel.: 61 1234 137 Fax: 61 1234 238

South Africa

AEG (Pty) Ltd. 55, 12th Road P.O. Box 1 02 64 Kew/Johannesburg 2000 Tel.: 8069111

Page 37

Сервисная поддержка

При возникновении технических неисправностей попытайтесь сначала устранить проблему самостоятельно с помощью настоящего руководства по эксплуатации (раздел “Что делать если…”).

Если Вы не можете устранить неполадку своими силами, обратитесь, пожалуйста, в авторизованный сервисный центр.

Для того, чтобы мы могли Вам быстро помочь, нам нужны следующие данные Вашей машины:

– Наименование модели – Номер изделия (PNC) – Серийный номер (S-No.)

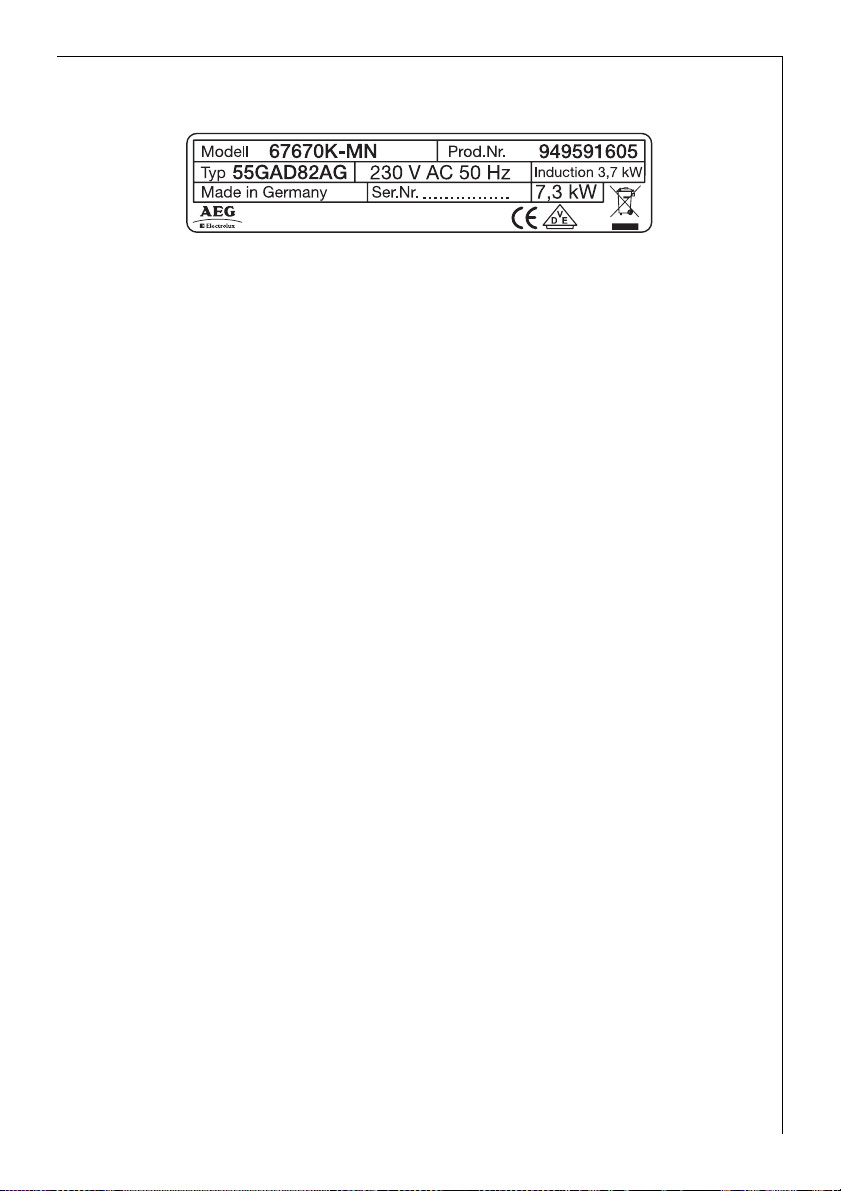

(номера находятся на фирменной табличке)

– Характер неполадки – код неполадки, в случае его появления на дисплее машины.

Чтобы необходимые данные Вашей машины были всегда у Вас под рукой, рекомендуем внести их сюда:

Наименование модели: .....................................

PNC (номер изделия): .....................................

S-No (серийный номер): .....................................

Page 38

Bästa kund,

läs igenom bruksanvisningen noga och spara den för senare behov. Lämna över bruksanvisningen till en eventuell ny ägare av produkten.

Följande symboler användes i texten:

1 Säkerhetsanvisningar

Varning! Anvisningar för Din personliga säkerhet. Observera! Anvisningar för att undvika skador på produkten.

3 Anvisningar och praktiska tips

2 Miljöinformation

Page 39

Innehåll

Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Beskrivning av produkten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Kokhällens funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Beskrivning av manöverpanel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Touch-kontroller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Displayer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Restvärmevarnare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Hällens betjäning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Slå på och av hällen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Inställning av värmeläge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Slå till/från stekzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Slå på och av STOPP+GO-funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Användning av uppkokningsautomatik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Slå På/Av funktionslås. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Användning av barnsäkring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Slå På/Av Power-funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Användning av timer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Säkerhetsavstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Tips för kokning och stekning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Kokkärl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Kokkärl för induktionskokzoner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Tips för att spara energi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Exempel på användning vid tillagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Rengöring och skötsel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Vad gör man när … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Avfallshantering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Installationsanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Page 40

Bruksanvisning

1 Säkerhetsanvisningar

Var vänlig beakta dessa anvisningar, eftersom annars uppkommna ska-

dor inte täcks av garantin.

5 Denna produkt är godkännd enligt följande EU-direktiv:

– 73/23/EWG från 19.02.1973 lågspännings-direktiv – 89/336/EWG från 03.05.1989 EMV-direktiv inklusive ändrings-direk-

tiv 92/31/EWG

– 93/68/EWG från 22.07.1993 CE-märknings-direktiv

Bestämmelser för användning

• Denna häll får endast användas i hushållet till normal kokning, och stekning, av maträtter.

• Hällen får inte användas som arbets- eller avställningsyta.

• Ombyggnad eller förändringar av hällen är inte tillåten.

• Ställ eller förvara inte brännbara vätskor, lättantändligt material eller

föremål som kan smälta (till exempel folier, plast, aluminium) på spisen eller i dess närhet.

Säkerhet för barn

• Håll i regel småbarn borta från hällen.

• Låt bara större barn arbeta vid hällen under uppsikt.

Allmän säkerhet

• Montering och anslutning av hällen får endast utföras av utbildad och auktoriserad fackpersonal.

• Inbyggnadsapparater får efter montering endast användas i standardiserade, passande inbyggnadsskåp och bänkskivor.

• Vid funktionsstörningar i hällen eller skador på glaskeramiken (sprickor resp repor) måste hällen slås av och skiljas från el-nätet, för att undvika en eventuell elektrisk stöt.

• Reparationer av hällen får endast utföras av utbildad och auktoriserad fackpersonal.

Page 41

Säkerhet under användning

• Avlägsna klistermärken och folier från glaskeramiken.

• Vid oaktsamhet under arbete vid hällen finns risk för brännskador.

• Sladdar till elektriska apparater får inte komma i beröring med häl-

lens yta respektive varma kokkärl.

• Överhettat fett och olja kan snabbt ta eld. Tillagning med fett eller olja (till exempel pommes frites) skall inte lämnas oövervakat.

• Stäng av kokzonerna efter varje användning.

• Personer med inopererad pacemaker bör hålla överkroppen minst

30 cm från påslagen induktionskokzon.

• Risk för brännskador! Lägg inte föremål av metall, som till exempel knivar, gafflar, skedar och kastrullock på kokhällen, eftersom de kan bli varma.

Säkerhet vid rengöring

• Vid rengöring skall hällen vara frånkopplad och kall.

• Rengöring av hällen med ångstråle- eller högtryckstvätt är av säker-

hetsskäl inte tillåten.

Undvikande av skador på hällen

• Glaskeramiken kan skadas av nerfallande föremål.

• Stötar med kokkärl kan skada kanten på glaskeramiken.

• Kokkärl av gjutjärn, aluminium eller med skadade bottnar kan då de

dras över glaskeramiken skada denna.

• Smältbara föremål och överkokning kan bränna fast på glaskeramiken och bör genast avlägsnas.

• Använd inte kokzonerna utan kokkärl eller med tomma kokkärl.

• Luftspalten på 5mm mellan bänkskivan och skåpsluckan under får ej

övertäckas.

Page 42

Beskrivning av produkten

Kokhällens funktion

Enkelkokzon

1200W

Induktionskokzon 2300W

med Power-funktion 3200W

Manöverpanel Induktionskokzon 1400W

Beskrivning av manöverpanel

Power-funktion

Värmelägesval

Kokzonsindikeringar Timer-funktion

Stekzon

1500/2400W

Timerdisplay

medPower-funktion1800W

Yttre värmezon

På/Av

På/Av med indikering

STOPP+GO

Timer

Funktionslås

Kontrollampa för stekzon

Display

Page 43

Touch-kontroller

Hällen betjänas med touchkontroller. Funktioner styrs genom tryck på touchkontroller och bekräftas med indikeringar och ljudsignaler. Touchkontrollerna trycks på uppifrån, utan att beröra flera samtidigt.

Touch-kontroll Funktion

På / Av Slå på och av hällen Öka inställningar Öka värmeläge/tid Minska inställningar Minska värmeläge/tid

TIMER Timer Timerval

Funktionslås Slå På/Av manöverpanelen Power Slå på/av Power-funktion Stopp+Go Slå på/av varmhållningsläge Stekzon Till- och frånkoppling av yttre

värmezon

Page 44

Displayer

Display Beskrivning

¾ Kokzon är avstängd u Varmhållningsläge Varmhållningsläge/STOPP+GO-

funktion är inställt

¿ - Ç Värmelägen Värmeläge är inställt 2 - 6 Värmelägen med deci-

malpunkt

a Uppkokningsautomatik Uppkokningsautomatik är aktiv e Fel Felfunktion har uppträtt f Kastrullavkänning Kokkärlet är olämpligt, för litet el-

h Restvärme Kokzon är fortfarande varm l Barnsäkring Funktionslås/Barnsäkring är in-

p Power Power-funktion är inkopplad _ Säkerhetsavstängning Säkerhetsavstängning är aktiv

Mellanläge är inställt

ler det finns inget kokkärl på kokzonen

kopplad

Restvärmevarnare

1 Varning! Risk för brännskador genom restvärme. Efter avstängning be-

höver kokzonerna någon tid för att kylas av. Beakta restvärmevarnare

h .

3 Restvärme kan användas för smältning och för varmhållning av mat-

rätter.

Induktionskokzonerna alstrar den för kokning erforderliga värmen direkt på kokkärlets botten. Glaskeramiken värms endast genom återvärmen från kokkärlet. Kylfläkten slås automatiskt på och av beroende på elektronikens temperatur.

Page 45

Hällens betjäning

Använd lämpliga kokkärl till induktionskokzoner.

Slå på och av hällen

Manöverpanel Display Kontrollampa

Slå på Tryck på i 2 sekun-

¾ / h Lyser

der

Slå av Tryck på i 1 sekund h / Ingen Slocknar

3 Om inte ett värmeläge eller en funktion ställs in inom ca 10 sekunder

efter att hällen har slagits på, stängs hällen automatiskt av.

Inställning av värmeläge

Manöverpanel Display

Öka Tryck på u till Ç / p Minska Tryck på Ç till ¾ Slå av Tryck på och samtidigt ¾

Slå till/från stekzonen

Stekzonens värmeyta kan anpassas efter kokkärlets storlek.

Stekzon Touchkontroll Kontrollampan

Inkoppling av yttre värmezon

Frånkoppling av yttre värmezon

Tryck på 1-2 sekunder Lyser

Tryck på 1-2 sekunder Slocknar

Page 46

Slå på och av STOPP+GO-funktionen

STOPP+GO-funktionen kopplar samtidigt om alla inkopplade kokzoner till varmhållningsläget och åter till det tidigare inställda värmeläget. Denna funktion lämpar sig för att kort avbryta och fortsätta tillagningsprocessen, exempelvis för att svara i telefon.

Manöverpanel Display

Slå på Tryck på STOPP+GO u Slå av Tryck på STOPP+GO Tidigare inställt värmeläge

(ej uppkokningsautomatik)

3 Timer-funktioner avbryts ej genom STOPP+GO. 3 STOPP+GO låser hela manöverpanelen förutom touchkontrollen .

Användning av uppkokningsautomatik

Alla kokzoner har en uppkokningsautomatik. Uppkokningsautomatiken kopplar in kokzonen med full effekt under en bestämd tid och kopplar sedan automatiskt om till det inställda värmeläget.

Steg Manöverpanel Display

1. Ställ in läge Ç / p Ç / p

2. Vänta en kort stund Ç / p

3. Tryck på a

4. Tryck på för att ställa in det

önskade värmeläget

Æ till ¿ / u

efter 3 sekunder

3 Om ett högre värmeläge väljs under uppkokningsfasen a till exempel

Á till Ã, anpassas uppkokningstiden.

från

3 Om kokzonen fortfarande har restvärme (indikering h), genomförs inte

uppkokningsfasen.

Page 47

Tiden för den automatiska uppkokningsfasen är beroende av det inställda värmeläget.

Effektläge Tid för uppkokningsfasen

Strålelement [min:sek]

v 0:30 0:10 1 1:00 0:10 2 1:40 0:10

2. 2:40 1:20 3 4:50 3:10

3. 5:30 4:20 4 6:30 5:50

4. 8:10 8:10 5 10:10 10:10

5. 12:20 10:30 6 2:30 2:00

6. 2:30 2:00 7 3:30 2:30 8 4:30 2:50 9 --- ---

Tid för uppkokningsfasen Induktion [min:sek]

Slå På/Av funktionslås

Manöverpanelen kan, med undantag för touchkontrollen “På/Av”, när som helst vid användning av hällen spärras för att förhindra att gjorda inställningar ändras av misstag, till exempel vid avtorkning med en trasa.

Manöverpanel Display

Slå på Tryck på l (i 5 sekunder) Slå av Tryck på Tidigare inställt värmeläge

3 Vid avstängning av hällen kopplas funktionslåset automatiskt från.

Page 48

Användning av barnsäkring

Barnsäkringen förhindrar en oönskad användning av hällen.

Inkoppling av barnsäkring

Steg Manöverpanel Indikering/Signal

1. Slå på hällen (ställ inte in nå-

got värmeläge)

2. Tryck på tills en signal hörs Ljudsignal

3. Tryck på l

Hällen slås av. Barnsäkring är inkopplad.

Frånkoppling av barnsäkring

Steg Manöverpanel Indikering/Signal

1. Slå på hällen l

2. Tryck på tills en signal hörs Ljudsignal

3. Tryck på

Hällen slås av. Barnsäkringen är urkopplad.

Koppla ur barnsäkringen tillfälligt

Barnsäkringen kan kopplas ur för ett enstaka tillagningstillfälle, den är därefter åter aktiv.

Steg Manöverpanel Indikering/Signal

1. Slå på hällen l

2. Tryck på och samtidigt ¾ / Ljudsignal

Till nästa gång hällen slås av kan den användas normalt.

Page 49

Slå På/Av Power-funktion

Power-funktionen ökar effekten på induktionskokzonerna, till exempel för att snabbt koka upp en större mängd vatten. Power-funktionen är aktiverad i 10 minuter. Därefter kopplas induktionskokzonen automatiskt om till värmeläge 9.

Manöverpanel Display

Slå på Tryck på p Slå av Tryck på Ç

Tryck på Ç

Power-styrning

Kokzonerna förfogar över en maximal effekt. Om denna effekt överskrides vid inkoppling av Power-funktionen, reducerar power-styrningen värmeläget för en annan kokzon. Displayen för denna kokzon växlar i två minuter mellan inställt och maximalt möjliga värmeläge. Därefter visas det verkliga värmeläget.

Exempel:

Senast påslagna kokzon

Inställt värmeläge

Annan kokzon

Inställt värmeläge

Display Verkligt

värmeläge

p 9 7 växelvis med 9 7

3 Om Power-funktionen avslutas, ställs kokzonerna automatiskt in på ti-

digare inställda värmelägen.

Page 50

Användning av timer

Alla kokzoner kan var och en samtidigt använda en av de båda timerfunktionerna.

Funktion Förutsättning Resultat när tiden

gått ut

Avstängningsauto-

matik

Signalur Då kokzoner ej använ-

Vid ett inställt värmelä-

des

Ljudsignal

00 blinkar

Kokzon slås av

Ljudsignal

00 blinkar

3 Om en kokzon slås av stängs även den inställda timer-funktionen av. 3 Ställs ett värmeläge in tillsammans med en timerinställning för en kok-

zon, slås kokzonen av när den inställda tiden gått ut.

Val av kokzon

Steg Manöverpanel Display

1. Tryck på TIMER

1gång

2. Tryck på TIMER

1gång

3. Tryck på TIMER

1gång

Indikeringen för den första kokzonen blinkar

Indikeringen för den andra kokzonen blinkar

Indikeringen för den tredje kokzonen blinkar

4. Tryck på TIMER

1gång

Indikeringen för den fjärde kokzonen blinkar

3 Blinkar indikeringen långsamt, kan värmeläget ställas in eller ändras. 3 Har flera timer-funktioner ställts in, visas efter några sekunder den

minsta kvarvarande tiden för timer-funktionerna och den därtill hörande indikeringen blinkar.

Page 51

Ställa in tid

Steg Manöverpanel Display

1. TIMER Välj kokzon Indikeringen för den valda kokzonen

blinkar

2. Tryck på eller

00 till 99 minuter för den valda kokzonen

Efter några sekunder blinkar indikeringen långsammare. Tiden är inställd. Tiden räknas ner.

Avstängning av timer-funktion

Steg Manöverpanel Display

1. TIMER Välj kokzon Indikeringen för den valda kokzonen

blinkar snabbare

Kvarvarande tid visas

2. Tryck på för den

Kvarvarande tid räknas ner till 00. valda kokzonen

Indikeringen slocknar. Timer-funktionen för den valda kokzonen är frånkopplad.

Ändra tid

Steg Manöverpanel Display

1. TIMER Välj kokzon Indikeringen för den valda kokzonen

blinkar snabbare

Kvarvarande tid visas

2. Tryck på eller

01 till 99 minuter för den valda kokzonen

Efter några sekunder blinkar indikeringen långsammare. Tiden är inställd. Tiden räknas ner.

Page 52

Visa kvarvarande tid för en kokzon

Steg Manöverpanel Display

1. TIMER Välj kokzon Indikeringen för den valda kokzonen

blinkar snabbare

Kvarvarande tid visas

Efter några sekunder blinkar indikeringen långsammare.

Slå av ljudsignal

Steg Manöverpanel Ljudsignal

1. Tryck på TIMER Akustisk kvittering.

Ljudsignal tystnar.

Page 53

Säkerhetsavstängning

Kokhäll

• Om inte ett värmeläge för en kokzon ställs in inom ca 10 sekunder efter att hällen har slagits på, slås hällen automatiskt av.

• Om en eller flera touchkontroller trycks på längre än ca 10 sekunder, till exempel att ett kokkärl har ställts på touchkontrollen, ljuder en signal och hällen slås automatiskt av.

• Om alla kokzoner slås av, stängs hällen automatiskt av efter ca 10 sekunder.

Manöverpanel

3 Fuktighet (till exempel en våt trasa) eller vätska som har kokat över på

manöverpanelen slår genast av alla kokzoner.

Induktionskokzonerna

• Vid överhettning (till exempel genom en torrkokad kastrull) slås kokzonen automatiskt av. _ visas. Innan kokzonen användes igen måste den ställas på 0 och kylas av.

• Om ett olämpligt kokkärl användes, blinkar f i displayen och efter 10 minuter släcks indikeringen för kokzonen.

alla kokzoner

• Om en av kokzonerna inte stängs av efter en viss tid, eller om värmeläget inte ändras, slås denna kokzon automatiskt av.

Värmeläge Frånkoppling efter

V, 1 - 2

3 - 4

6 - 9

6 timmar 5 timmar 4 timmar 1,5 timma

Page 54

Tips för kokning och stekning

Anvisning angående akrylamid

Enligt de senaste vetenskapliga rönen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

Kokkärl

• Kokkärlets botten avgör om det är ett bra kärl. Botten bör vara så tjock och plan som möjligt.

• Kokkärl av stålemalj eller med aluminium- eller kopparbotten kan lämna missfärgningar på glaskeramikytan, vilka är svåra att avlägsna eller de går inte alls att ta bort.

Kokkärl för induktionskokzoner

Kokkärlsmaterial Lämpligt

Stål, stålemalj ja Gjutjärn ja Rostfritt stål Om det av tillverkaren är rekommenderat Aluminium, koppar, mässing --Glas, keramik, porslin ---

3 Om kokkärl är lämpliga för induktionskokzoner är detta angivet av till-

verkaren.

Lämplighetskontroll

Kokkärl är lämpliga för induktion, om ...

• ... lite vatten på en induktionskokzon på värmeläge 9 blir varmt på några sekunder.

• ... en magnet fastnar på kokkärlsbottnen.

3 Vissa kokkärl kan alstra ljud under användning på en induktionskokzon.

Detta ljud innebär ingen störning och funktionen påverkas inte på något sätt.

Page 55

Kokkärlsstorlek

Induktionskokzoner anpassar sig automatiskt efter kokkärlsbottnen upp till en viss gräns. Den magnetiska delen av kokkärlsbottnen måste alltid ha en minsta diameter beroende på kokzonsstorlek.

3 Kokkärlet skall stå centrerat på kokzonen.

Tips för att spara energi

2 Sätt kokkärl på kokzonen innan den slås på. 2 Sätt om möjligt lock på kokkärl.

Page 56

Exempel på användning vid tillagning

Angivelserna i följande tabell är riktvärden.

Vär-

meläge

1-2

2-3 Svällning

3-4

4-5 Kokning

6-7

7-8

Power-funktionen lämpar sig för uppkokning av stora mängder vätska.

Tillag-

ningssätt

0 Från-läge

Varm-

hållning

Smält-

ning

Ångkok-

ning

Lätt

stekning

Hård

stekning Kokning

Stekning

Fritering

Lämpligt för Tid Råd/Tips

Varmhållning av tillagade

rätter

Hollandaisesås,

smältning av smör, chok-

lad, gelantin

Omelett, äggstanning 10-40 min Tillaga med lock

Svällning av ris och

mjölkrätter.

Uppvärmning av färdigla-

gade rätter

Ångkokning av grönsa-

ker, fisk

stekning av kött i gryta

Ångkokning av potatis 20-60 min

Kokning av större mäng-

der, gryträtter och soppor

Schnitzel, cordon bleu,

kotlett, köttbullar, korv,

lever, redning, ägg, ugns-

pannkaka, fritering av

munkar

Raggmunk/rårakor,

biffar, pannkakor

Kokning av större mängd vatten, kokning av pasta, bryning av

kött (gulasch, grytstek), fritering av pommes frites

efter behov Täck över

5-25 min Rör om då och då

Tillsätt minst dubbla

25-50 min

20-45 min

60-150 min

tillaga fort-

löpande

5-15 min Vänd då och då

mängden vätska till

ris, rör om då och då i

Tillsätt lite vätska

(några matskedar) till

Använd lite vätska, till

exempel: max

Upp till 3 l vätska samt ingredienser

Vänd då och då

mjölkrätter

grönsaker

¼ l

vatten till

750 g potatis

Page 57

Rengöring och skötsel

Försiktigt! Risk för brännskador genom restvärme.

Låt hällen kylas av.

1 Observera! Skarpa och repande rengöringsmedel skadar hällen. Rengör

med vatten och diskmedel.

1 Observera! Rester av rengöringsmedel skadar hällen. Avlägsna rester

med vatten och diskmedel.

Rengöring av hällen efter varje användning

1.Torka av hällen med en fuktig trasa och lite diskmedel.

2.Torrtorka hällen med en ren duk.

Borttagning av föroreningar

1.Sätt en rengöringsskrapa snett mot glaskeramikytan.

2.Ta bort föroreningar genom att föra skrapan över ytan.

3.Torka av hällen med en fuktig trasa och lite diskmedel.

4.Torrtorka hällen med en ren duk.

ta bort

Slag av förorening genast med kall häll med

Socker, sockerhaltiga rätter ja --Plast, aluminiumfolie ja --Kalk-och vattenränder --- ja Fettstänk --- ja metallskimrande färgningar --- ja

*Rengöringsskrapa, glaskeramik- eller stålrengöringsmedel kan köpas i fackhandeln

Rengöringsskrapa*

Glaskeramik- eller

stålrengörare*

3 Avlägsna hårt sittande föroreningar med glaskeramik- eller stålrengö-

ringsmedel.

3 Rispor eller mörka fläckar i glaskeramiken kan inte avlägsnas, de påver-

kar dock inte hällens funktion.

Page 58

Vad gör man när …

Problem Möjlig orsak Åtgärd

Kokzonerna går inte att slå på eller de fungerar inte

Restvärmevarnaren visar inget

Det går inte att slå på uppkokningssautomatiken

Upprepad ljudsignal (6 gånger), hällen slås av

En signal hörs och hällen kopplas till, efter 5 sekunder kopplas den åter från och efter ytterligare 5 sekunder hörs en signal igen

Indikeringar växlar mellan två värmelägen

Det har gått mer än 10 sekunder efter att hällen slogs på

Funktionslåset är inkopplat

Barnsäkringen är inkopplad lAvaktivera barnsäkringen

Flera touchkontroller har tryckts på samtidigt

Touchkontrollerna är delvis täckta av en blöt trasa eller med vätska

Säkerhetsavstängningen har löst ut.

STOPP+GO är aktiv u Slå av STOPP+GO Kokzonen har bara varit in-

kopplad en kort stund och är därför ännu inte tillräckligt varm

Kokzonen har fortfarande restvärme h

Det högsta värmeläget är inställt Ç

En eller flera touchkontroller har tryckts på längre än 10 sekunder

Touchkontrollen för Till/ Från var täckt, till exempel av en trasa

Power-styrningen reducerar effekten för denna kokzon.

Slå på hällen igen.

Slå av funktionslåset (se avsnitt ”Slå På/Av funktionslås”).

(se avsnitt ”Barnsäkring”). Tryck bara på en touchkon-

troll Avlägsna trasan eller väts-

kan. Slå på hällen igen.

Slå på hällen igen.

Kontakta kundtjänst om kokzonen är varm.

Låt kokzonen kallna

Det högsta värmeläget har samma effekt som uppkokningsautomatiken

Släpp touchkontroller

Lägg inga föremål på kontrollpanelen

Se avsnitt ”Slå På/Av Power-funktion”.

Page 59

Problem Möjlig orsak Åtgärd

f blinkar Olämpligt kokkärl Använd lämpligt kokkärl

Inget kokkärl på kokzonen Sätt ett kokkärl på kokzo-

nen

Diametern på kokkärlsbottnen är för liten för kokzonen

_ lyser Kokzonens överhettnings-

skydd har löst ut

Byt till mindre kokzon Använd lämpligt kokkärl

Slå av kokzonen. Slå på kokzonen igen

e och siffra visas Fel i elektroniken Skilj hällen från el-nätet

några minuter (ta ur säkringen i säkringsskåpet). Kontakta kundtjänst om det efter inkoppling åter

visas

Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder.

1 Varning! Reparationer av hällen får endast utföras av en fackman. Fel-

aktiga reparationer kan medföra allvarliga risker för användaren.

3 Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller

fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden.

Page 60

Avfallshantering

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

2 Avfallshantering när produkten är utsliten

Symbolen får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

W på produkten eller emballaget anger att produkten inte

Page 61

Installationsanvisning

Säkerhetsanvisningar

Gällande lagar, förordningar, riktlinjer och normer för respektive land skall efterföljas (säkerhetsbestämmelser, bestämmelser för avfallshantering etc). Installation får endast göras av fackpersonal. Minsta avstånd till andra apparater skall respekteras.

Utdragslådor får endast monteras om skyddsbotten finns direkt under hällen.

Snittytorna i bänkskivan skall skyddas mot fukt med ett lämpligt Packningen tätar hällen utan springor mot bänkskivan. Packningen tätar hällen utan springor mot bänkskivan. Använd ingen silikon-tätningsmassa mellan hällen och bänkskivan. Skydda hällens undersida vid inbyggnad mot ånga och fukt, till exempel från en diskmaskin eller en ugn. Undvik placering av kokhällen direkt intill dörrar och under fönster. Dörrar och fönster som slås upp kan slå ner heta kokkärl från kokzonen.

1 VARNING!

Risk för skador genom elektrisk ström.

• Nätanslutningsplinten är spänningssatt.

• Gör nätanslutningsplinten spänningslös.

• Beakta kopplingsschema.

• Beakta säkerhetsbestämmelser för elektronik.

• Säkerställ isolering genom fackmässig installation.

• Låt elektriska anslutningar utföras av en behörig elektriker.

1 VARNING!

Skador genom elektrisk ström. Lösa och ej fackmässigt monterade kontakter kan orsaka överhettning i kopplingsplinten.

• Gör kontaktanslutningar på ett fackmässigt sätt.

• Dragavlasta kabeln.

• Vid 1 eller 2-fas anslutning måste alltid den passande nätanslut-

ningskabeln, typ H05BB-F Tmax 90° (eller med högre värde) användas.

• Om denna apparats nätanslutningskabel är skadad, måste den ersättas med en speciell anslutningskabel (typ H05BB-F Tmax 90°, eller med högre värde). Denna kan erhållas vid kundtjänst.

Page 62

I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavstånd ska vara minst 3 mm. Lämpliga frånskiljare är t.ex. automatsäkringar, smältsäkringar (säkringar ska skruvas ur sockeln), jordfelsbrytare och kontaktorer.

Page 63

Garanti

Sverige

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Finland

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början. Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.

• om tillverkarens anvisningar för installation, användning och skötsel

inte följts.

EU-Länder

För apparaten tillämpas garantin enligt de bestämmelser som gäller i respektive land.

Transportskador

Vid uppackning, kontrollera, att maskinen inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten.

Page 64

Konsumentkontakt

Sverige

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. 0771-11 44 77 eller via e-mail på vår hemsida www.aeg-hem.se

Finland

Konsumentkontakt i Finland

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentrådgivare på tel. 0200-2662.

(0,1597H/min (0,95 mk/min)+pvm).

Page 65

Service och reservdelar

Sverige

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.aeg-hem.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.aeg-hem.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

3 Innan du beställer service, kontrollera först om du kan avhjälpa fe-

let själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning .................................

Produktnummer ....................................

Serienummer ..........................................

Inköpsdatum ..........................................

Hur och när uppträder felet ?

Finland

Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597H/min (0,95 mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice". För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar.

* När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem.

Modell: ........................................................

Produktnummer: ...................................

Serienummer: ..........................................

Inköpsdatum: ...........................................

Page 66

Arvoisa asiakas,

lue käyttöohje huolellisesti ja säilytä se myöhempää käyttöä varten. Luovuta ohje tarvittaessa eteenpäin myös laitteen mahdolliselle uudelle omistajalle.

Tekstissä käytetään seuraavia symboleja:

1 Turvaohjeet

Varoitus! Henkilöturvaohjeet. Huomio! Laiteturvallisuutta koskevat ohjeet.

3 Käytännön ohjeet ja neuvot

2 Ympäristötietoja

Page 67

Sisällys

Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Turvaohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Laitteen kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Keittotason kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Käyttöpaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Kosketusherkät sensoripainikkeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Näytöt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Jälkilämmön merkkivalot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Laitteen käyttö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Laitteen kytkentä toimintaan ja pois toiminnasta . . . . . . . . . . . . . . . . . . . . . 73

Kuumennustehon säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Kaksoislämpöalueen kytkentä toimintaan ja pois toiminnasta. . . . . . . . . . . 74

STOP+GO-toiminnon kytkentä toimintaan ja pois toiminnasta . . . . . . . . . . 74

Automaattisen kuumennuksen käyttö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Käyttöpaneelin lukitus/lukituksen poisto . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Lapsilukon käyttö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Power-toiminnon kytkentä toimintaan ja pois toiminnasta . . . . . . . . . . . . . . . . . . 78

Ajastimen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Virran turvakatkaisu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Vihjeitä keittämiseen ja paistamiseen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Keittoastiat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Induktiokeittotasolle sopivat keittoastiat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Energiansäästövinkkejä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Käyttöesimerkkejä ruoanvalmistuksessa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

Mitä tehdä, jos …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Jätehuolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Asennusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Takuu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Valtuutetut huoltoliikkeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Huolto ja varaosat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Laitteen asentaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

Page 68

Käyttöohje

1 Turvaohjeet

Noudata ohjeita huolellisesti. Takuu ei korvaa vahinkoja, jotka aiheutu-

vat ohjeiden vastaisesta käytöstä.

5 Laite on yhteensopiva seuraavien EY-direktiivien kanssa:

– 73/23/ETY, säädetty 19. helmikuuta 1973, pienjännitedirektiivi – 89/336/ETY, säädetty 3. toukokuuta 1989: EMC-direktiivi sellaisena

kuin se on muutettuna direktiivillä 92/31/ETY

– 93/68/ETY, säädetty 22. heinäkuuta 1993, CE-merkinnästä annettu

direktiivi

Määräystenmukainen käyttö

• Laitetta saa käyttää ainoastaan kotitalouksien ruoanvalmistuksessa keittämiseen ja paistamiseen.

• Laitetta ei saa käyttää työ- tai aputasona.

• Laitteelle ei saa tehdä muutostöitä.

• Älä säilytä laitteen päällä tai sen läheisyydessä helposti syttyviä nes-

teitä tai muita materiaaleja tai sulavia esineitä (esim. kelmut, muovi, alumiini).

Lasten turvallisuus

• Älä päästä pikkulapsia laitteen läheisyyteen.

• Vanhemmat lapset saavat käyttää laitetta ainoastaan valvonnan alai-

sena.

Yleiset turvaohjeet

• Laitteen asennus ja liitäntä on jätettävä ainoastaan koulutetun ja valtuutetun ammattihenkilön tehtäväksi.

• Laite saadaan ottaa käyttöön vasta, kun se on asennettu määräystenmukaiseen, tarkoitukseen soveltuvaan paikkaan ja työtasoon.

• Jos laitteessa esiintyy häiriöitä tai keraamisessa pinnassa näkyy vaurioita (halkeamia, lovia tai murtumia), katkaise virta laitteesta ja kytke laite irti verkkovirrasta välttääksesi mahdollista sähköiskun vaaraa.

• Laitteen korjaustyöt on jätettävä ainoastaan valtuutettujen huoltohenkilöiden tehtäväksi.

Page 69

Käyttöturvallisuus

• Poista tarrat ja kalvot keraamisen tason pinnalta.

• Valvo laitetta käytön aikana. Käyttö ilman valvontaa aiheuttaa tuli-

palovaaran.

• Kuuman laitteen pinnalla tai keittoastioissa ei saa olla sähkölaitteiden johtoja.

• Liian kuumat rasvat ja öljyt syttyvät helposti palamaan. Valvo jatkuvasti laitetta, kun keität rasvaa tai öljyä (esimerkiksi ranskanperunoita).

• Kytke keittoalueet pois toiminnasta aina käytön jälkeen.

• Henkilöiden, joilla on implantoitu sydämentahdistin, tulee pitää ylä-

vartalonsa vähintään 30 cm:n etäisyydellä toiminnassa olevasta induktioliedestä.

• Palovammojen vaara! Älä laita metalliesineitä, esim. veitsiä, haarukoita, lusikoita ja kattilankansia liedelle, sillä ne voivat kuumentua.

Turvallisuus puhdistamisessa

• Laitteen virta on katkaistava ja laitteen on oltava jäähtynyt ennen puhdistustöiden aloittamista.

• Turvallisuussyistä laitteen puhdistus höyry- tai painepesurilla on kielletty.

Vaurioiden estäminen

• Keraamiset pinnat saattavat vaurioitua, jos niiden päälle putoaa esineitä.

• Iskut voivat vaurioittaa keraamisen pinnan reunoja.

• Valuraudasta tai alumiinivalusta valmistetut keittoastiat sekä keitto-

astiat, joiden pohja on vaurioitunut, saattavat naarmuuttaa keraamista pintaa.

• Sulavat esineet ja ylikiehunut ruoka voivat palaa kiinni keraamisen tasoon, joten ne on poistettava välittömästi.

• Keittoalueita ei saa käyttää tyhjien keittoastioiden kanssa eikä ilman keittoastioita.

• Työtason ja sen alla olevan kalusteen etuosan välissä olevaa 5mm:n ilmanvaihtoaukkoa ei saa peittää.

Page 70

Laitteen kuvaus

Keittotason kuvaus

Yhden lämpöalueen keittoalue

Induktiokeittoalue 2300 W

Power-toiminnolla 3200 W

Käyttöpaneeli

Power-toiminto

Keittoalueen tehon valinta

1200W

Paistoalue

1500/2400W

Käyttöpaneeli

Keittoalueiden näytöt Ajastustoiminto

Ajastimen näyttö

Induktiokeittoalue 1400 W Power-toiminnolla 1800 W

ulompi lämpöalue

Päälle/Pois

Päälle/Pois (merkkivalo)

STOP+GO

Ajastin

Kaksoislämpöalueen merkkivalo

Näytöt

Lukitus

Page 71

Kosketusherkät sensoripainikkeet

Keittotasoa käytetään kosketuspainikkeiden avulla. Toimintoja ohjataan koskettamalla näitä kosketuspainikkeita, ja merkkivalot ja merkkiäänet vahvistavat suoritetun valinnan tai asetuksen. Sensoripainiketta painetaan suoraan yläpuolelta muita painikkeita koskettamatta.

Sensoripainike Toiminto

Päällä / Pois Laitteen kytkentä toimintaan ja

pois toiminnasta

Asetusten suurentaminen

Asetusten pienentäminen

TIMER Ajastin Ajastimen valinta

Lukitus Käyttöpaneelin lukitus/lukituksen

Power Power-toiminnon kytkentä toi-

Stop+Go Lämpimänäpitotehon kytkentä

Kaksoislämpöalue Ulomman keittoalueen kytkentä

Tehotaso/Ajan lisääminen

Ehotason alentaminen / Ajan vähentäminen

poisto

mintaan / pois toiminnasta

toimintaan/pois toiminnasta

toimintaan ja pois toiminnasta

Page 72

Näytöt

Näyttö Kuvaus

¾ Keittoalue on kytketty pois toi-

minnasta

u Lämpimänäpitoteho Lämpimänäpitoteho/STOP+GO-

toiminto on säädetty

¿ - Ç Keittoalueiden tehot Tehotaso on säädetty 2 - 6 Desimaalipisteellä mer-

kityt tehotasot

a Automaattinen kuu-

mennus

Väliteho on säädetty

Automaattinen kuumennus on aktiivinen

e Virhe Keittotason virhetoiminto f Keittoastian tunnistus Keittoastia on sopimaton tai liian

pieni, tai keittotasolla ei ole astiaa lainkaan

h Jälkilämpö Keittoalue on vielä lämmin

l Lapsilukko Lukitus/Lapsilukko on kytketty

toimintaan

p Power Power-toiminto on kytketty toi-

mintaan

_ Virran turvakatkaisu Virran turvakatkaisu on aktiivinen

Jälkilämmön merkkivalot

1 Varoitus! Palovammojen vaara jälkilämmön vuoksi. Kun keittotaso kyt-

ketään pois toiminnasta, keittoalueiden jäähtyminen kestää vielä jonkun aikaa. Huomioi jälkilämmön merkkivalo

3 Jälkilämpöä voi hyödyntää pakasteiden sulattamisessa tai ruokien läm-

pimänäpidossa.

Induktiokeittoalueet kohdistavat keittämisessä tarvittavan lämmön suoraan keittoastian pohjaan. Keraamiset astiat kuumenevat pelkästään keittoastian jälkilämmön vaikutuksesta. Jäähdytyspuhallin kytkeytyy toimintaan ja pois toiminnasta automaattisesti elektroniikan lämpötilan mukaisesti.

Page 73

Laitteen käyttö

Käytä induktiokeittoalueilla niille soveltuvia astioita.

Laitteen kytkentä toimintaan ja pois toiminnasta

Käyttöpaneeli Näyttö Merkkivalo

Kytkentä toimintaan

Kytkentä pois toiminnasta

Kosketa painiketta 2 sekunnin ajan

Kosketa painiketta 1 sekunnin ajan

¾ / h syttyy

h/ ei mi-

tään valoa

sammuu

3 Kun keittotaso kytketään toimintaan, joku tehotaso tai toiminto on va-

littava noin 10 sekunnin kuluessa, muuten laite kytkeytyy automaattisesti pois toiminnasta.

Kuumennustehon säätö

Käyttöpaneeli Näyttö

Tehotason nostaminen

Tehotason laskeminen

Kytkentä pois toiminnasta

Kosketa painiketta u - Ç / p

Kosketa painiketta Ç - ¾

Kosketa samanaikaisesti painikkeita

Page 74

Kaksoislämpöalueen kytkentä toimintaan ja pois toiminnasta

Kaksoislämpöalueen keittoalue voidaan säätää keittoastian kokoon sopivaksi.

Paistoalue Sensoripainike Merkkivalo

Ulomman lämpöalueen kytkentä toimintaan

Ulomman lämpöalueen kytkentä pois toiminnasta

Kosketa painiketta 1-2

sekunnin ajan

Kosketa painiketta 1-2

sekunnin ajan

syttyy

sammuu

STOP+GO-toiminnon kytkentä toimintaan ja pois toiminnasta

STOP+GO-toiminnossa kaikki toiminnassa olevat keittoalueet kytkeytyvät samanaikaisesti lämpimänäpitoteholle (STOP) ja edelleen aikaisemmin säädetylle tehotasolle (GO). Tästä toiminnosta on hyötyä, kun haluat keskeyttää ruoanvalmistuksen vähäksi aikaa esimerkiksi vastataksesi puhelimeen ja jatkaa sitä taas puhelun päätyttyä.

Käyttöpaneeli Näyttö

Kytkentä toimintaan

Kytkentä pois toiminnasta

Kosketa STOP+GO -painiketta

Kosketa STOP+GO-painiketta

aikaisemmin säädetty tehotaso (ei automaattinen kuumennus)

3 STOP+GO-toiminto ei vaikuta ajastimen toimintoihin. 3 STOP+GO-toiminto lukitsee koko käyttöpaneelin mukaanlukien koske-

tuspainikkeen .

Page 75

Automaattisen kuumennuksen käyttö

Kaikilla keittoalueilla on Automaattinen kuumennus -toiminto. Automaattinen kuumennus kytkee keittoalueen toimintaan täydelle teholle tietyksi ajaksi, jonka jälkeen keittoalue palautuu automaattisesti säädetylle tehotasolle.

Vaihe Käyttöpaneeli Näyttö

1. Säädä Ç / p tehotaso Ç / p

2. Aseta lyhyesti pois Ç / p

3. Kosketa painiketta a

4. Aseta haluamasi tehotaso kos-

kettamalla painiketta

Æ - ¿ / u

3 sekunnin kuluttua

3 Jos alkukuumennuksen a aikana valitaan korkeampi tehotaso, esim.

tasolta

Á tasolle Ã, kuumennusaikaa säädetään vastaavasti.

3 Jos keittoalueella on vielä jälkilämpöä (näkyvissä on h), alkukuumen-

nusta ei tapahdu.

Page 76

Automaattisen alkukuumennuksen kesto riippuu valitusta keittoalueen tehosta.

Keittoalueen teho

v 0:30 0:10 1 1:00 0:10 2 1:40 0:10

2. 2:40 1:20 3 4:50 3:10

3. 5:30 4:20 4 6:30 5:50

4. 8:10 8:10 5 10:10 10:10

5. 12:20 10:30 6 2:30 2:00

6. 2:30 2:00 7 3:30 2:30 8 4:30 2:50 9 --- ---

Keittoimpulssinkesto Säteilyvastus [min:sek]

Keittoimpulssinkesto Induktio [min:sek]

Käyttöpaneelin lukitus/lukituksen poisto

Käyttöpaneelin kosketuspainikkeet voi lukita “Päällä/Pois"-painiketta lukuunottamatta milloin tahansa tason käytön aikana, jotta vältettäisiin asetusten muuttaminen vahingossa.

Käyttöpaneeli Näyttö

Kytkentä

Kosketa painiketta l (5 sekunnin ajan)

toimintaan Kytkentä

pois toimin-

Kosketa painiketta aikaisemmin säädetty tehota-

nasta

3 Kun laitteen virta katkaistaan, lukitus kytkeytyy automaattisesti pois

päältä.

Page 77

Lapsilukon käyttö

Lapsilukko estää laitteen käyttämisen vahingossa.

Lapsilukon kytkentä toimintaan

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan (älä sää-

dä tehotasoa)

2. Kosketa painiketta , kunnes

kuuluu merkkiääni

3. Kosketa painiketta l

Laite kytkeytyy pois toiminnasta. Lapsilukko on kytketty toimintaan.

Lapsilukon kytkentä pois toiminnasta

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan l

2. Kosketa painiketta , kunnes

kuuluu merkkiääni

3. Kosketa painiketta

Laite kytkeytyy pois toiminnasta. Lapsilukko on kytketty pois toiminnasta.

Lapsilukon poistaminen väliaikaisesti

Äänimerkki

Lapsilukko voidaan kytkeä pois toiminnasta lieden yksittäistä käyttöä varten, jonka jälkeen lapsilukko on edelleen aktiivinen.

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan l

2. Kosketa samanaikaisesti painikkei-

¾ / Äänimerkki

ta ja

Laitetta voidaan käyttää normaalisti aina siihen saakka, kunnes se kytketään seuraavan kerran pois toiminnasta.

Page 78

Power-toiminnon kytkentä toimintaan ja pois toiminnasta

Power-toiminnossa induktiokeittoalueiden tehoa nostetaan, jotta esim. suuri määrä vettä saadaan kiehumaan nopeasti. Power-toiminto on aktiivinen 10 minuutin ajan. Sen jälkeen induktiokeittoalue palaa automaattisesti takaisin tehotasolle 9.

Käyttöpaneeli Näyttö

Kytkentä toimintaan

Kytkentä pois toiminnasta

Power-toiminnon hallinta

Keittoalueilla on käytettävissä tietty enimmäisteho. Jos mahdollinen enimmäisteho ylittyy Power-toimintoa käytettäessäPower-toiminnon hallinta alentaa jonkun toisen keittoalueen tehotasoa. Kyseisen keittoalueen näytössä näkyy kahden minuutin ajan vuorotellen säädetty ja suurin mahdollinen tehotaso. Sen jälkeen näkyviin tulee todellinen tehotaso.

Esimerkki:

Viimeksi toimintaan kytketty keittoalue

Toinen keittoalue

Kosketa painiketta p

Kosketa painiketta Ç Kosketa painiketta Ç

säädetty tehotaso

Näyttö todellinen

tehotaso

p 9 7 vuorotellen ja 9 7

3 Jos Power-toiminto kytketään pois, keittoalueet palaavat automaatti-

sesti aikaisemmalle tehotasolle.

Page 79

Ajastimen käyttö

Kullakin keittoalueella voi olla samanaikaisesti käytössä jompikumpi kahdesta Ajastin-toiminnosta.

Toiminto Käyttötilanne Asetetun ajan

kuluttua loppuun

Automaattinen vir-

ran katkaisu

Hälytinajastin keittoalueet eivät ole

tehotaso on säädetty Äänimerkki

00 vilkkuu

Keittoalue kytkey-

tyy pois toiminnasta

Äänimerkki

käytössä

00 vilkkuu

3 Jos keittoalue kytketään pois toiminnasta, sille säädetty ajastus poistuu

myös.

3 Jos kyseiselle keittoalueelle säädetään lisäksi tehotaso hälytinajastusta

varten, keittoalue kytkeytyy pois toiminnasta asetetun ajan kuluttua.

Keittoalueen valinta

Vaihe Käyttöpaneeli Näyttö

1. TIMER 1Kosketa pai-

niketta x

2. TIMER 1Kosketa pai-

niketta x

Ensimmäisen keittoalueen merkkivalo vilkkuu

Toisen keittoalueen merkkivalo vilkkuu

3. TIMER 1Kosketa pai-

niketta x

4. TIMER 1Kosketa pai-

niketta x

Kolmannen keittoalueen merkkivalo vilkkuu

Neljännen keittoalueen merkkivalo vilkkuu

Page 80

3 Jos merkkivalo vilkkuu hitaammin, tehotasoa voidaan säätää tai muut-

taa.

3 Jos muitakin ajastimen toimintoja on asetettu, kaikkien ajastustoimin-

tojen lyhin jäljellä oleva aika näkyy näytössä muutaman sekunnin kuluttua, ja vastaava merkkivalo vilkkuu.

Ajan asettaminen

Vaihe Käyttöpaneeli Näyttö

1. TIMER Valitse keit-

toalue

2. Kosketa valitun keit-

toalueen painiketta

tai

Muutaman sekunnin kuluttua merkkivalo vilkkuu hitaammin. Aika on asetettu. Jäljellä oleva aika näkyy näytössä juoksevasti.

Valitun keittoalueen merkkivalo vilkkuu

00 - 99 minuuttia

Ajastimen kytkentä pois toiminnasta

Vaihe Käyttöpaneeli Näyttö

1. TIMER Valitse keit-

toalue

2. Kosketa valitun keit-

toalueen painiketta

Merkkivalo sammuu. Valitun keittoalueen ajastintoiminto on kytketty pois päältä.

Valitun keittoalueen merkkivalo vilkkuu nopeammin Näytössä näkyy jäljellä oleva aika

Jäljellä oleva aika näkyy näytössä juoksevasti, kunnes aika on 00.

Page 81

Ajan muuttaminen

Vaihe Käyttöpaneeli Näyttö

1. TIMER Valitse keit-

toalue

Valitun keittoalueen merkkivalo vilkkuu nopeammin Näytössä näkyy jäljellä oleva aika

2. Kosketa valitun keit-

01 - 99 minuuttia

toalueen painiketta

tai

Muutaman sekunnin kuluttua merkkivalo vilkkuu hitaammin. Aika on asetettu. Jäljellä oleva aika näkyy näytössä juoksevasti.

Keittoalueen jäljellä olevan ajan näyttäminen

Vaihe Käyttöpaneeli Näyttö

1. TIMER Valitse

keittoalue

Valitun keittoalueen merkkivalo vilkkuu nopeammin Näytössä näkyy jäljellä oleva aika

Muutaman sekunnin kuluttua merkkivalo vilkkuu hitaammin.

Äänimerkin vaientaminen

Vaihe Käyttöpaneeli Äänimerkki

1. Kosketa painiketta

TIMER

Äänimerkki ei kuulu enää.

Äänimerkki lakkaa kuulumasta.

Page 82

Virran turvakatkaisu

Keittotaso

• Jos millekään keittoalueelle ei valita tehotasoa noin 10 sekunnin kuluessa siitä kun keittotaso on kytketty toimintaan, se kytkeytyy automaattisesti pois toiminnasta.

• Jos yhden tai useamman kosketuspainikkeen päällä on jotakin, esimerkiksi kattila, pitempään kuin noin 10 sekuntia, kuuluu äänimerkki, ja keittotaso kytkeytyy automaattisesti pois toiminnasta.

• Jos kaikki keittoalueet kytketään pois toiminnasta, keittotaso kytkeytyy automaattisesti pois toiminnasta noin 10 sekunnin kuluttua.

Käyttöpaneeli

3 Kosteus (esim. märkä pyyhe) tai käyttöpaneelille joutuva ylikiehunut

neste kytkevät kaikki keittoalueet heti pois toiminnasta.

Induktiokeittoalueet

• Jos keittoalue ylikuumenee (esim. tyhjäksi kiehuneen kattilan vuoksi), se kytkeytyy automaattisesti pois toiminnasta. Näytössä näkyy _. Ennen kuin keittoaluetta voidaan käyttää uudelleen, tehotasoksi on valittava 0, ja keittoalueen on annettava jäähtyä.

• Jos keittoastia ei ole sopiva, näytössä vilkkuu f, ja keittoalueen merkkivalo sammuu 10 minuutin kuluttua.

kaikki keittoalueet

• Jos jotain keittoaluetta ei kytketä pois toiminnasta tietyn ajan kuluttua tai jos tehoa ei muuteta, vastaava keittoalue kytkeytyy automaattisesti pois toiminnasta.

Keittoalueen teho Kytkentä pois toiminnasta

V, 1 - 2

3 - 4

6 - 9

6 tunnin kuluttua 5 tunnin kuluttua 4 tunnin kuluttua 1,5 tunnin kuluttua

Page 83

Vihjeitä keittämiseen ja paistamiseen

Akryyliamidia koskeva varoitus

Tuoreimpien tieteellisten tutkimustulosten mukaisesti erityisesti tärkkelyspitoisten ruokien voimakas ruskistaminen voi aiheuttaa terveydellisen vaaran akryyliamidin vuoksi. Sen vuoksi suosittelemme ruokien kypsennystä mahdollisimman alhaisessa lämpötilassa sekä liiallisen ruskistamisen välttämistä.

Keittoastiat

• Tunnistat hyvän keittoastian pohjasta. Pohjan on oltava mahdollisimman paksu ja tasainen.

• Teräsemalista valmistetut astiat sekä alumiini- tai kuparipohjaiset astiat saattavat kuumetessaan jättää keraamiselle tasolle värjäytymiä, joita on vaikea poistaa tai joita ei voi poistaa lainkaan.

Induktiokeittotasolle sopivat keittoastiat

Keittoastian

valmistusmateriaali

Teräs, teräsemali kyllä Valurauta kyllä Jaloteräs valmistajan merkinnän mukaisesti Alumiini, kupari, messinki --Lasi, keramiikka, posliini ---

sopiva

3 Induktiokeittotasoille sopivissa astioissa on valmistajan merkintä niiden

sopivuudesta.

Soveltuvuustesti

Keittoastia on sopiva käytettäväksi induktiokuumennuksessa, jos ...

• ... pieni määrä vettä kuumenee induktiokeittoalueella tehotasolla 9 muutamassa sekunnissa.

• ... magneetti tarttuu astian pohjaan.

3 Jotkut keittoastiat voivat synnyttää ääntä induktiokeittoalueilla käytön

aikana. Tällaiset äänet eivät ole merkki laitteen häiriöstä, eivätkä ne vaikuta toimintaan millään tavalla.

Page 84

Astian koko

Induktiokeittoalueet pystyvät sopeutumaan automaattisesti astian pohjan kokoon tiettyyn rajaan saakka. Kuitenkin astian pohjan magneettisella osalla on oltava tietty vähimmäishalkaisija keittoalueen koosta riippuen.

3 Keittoastia on asetettava keittoalueen keskelle.

Energiansäästövinkkejä

2 Aseta keittoastia keittotason päälle ennen kuin kytket sen toimintaan. 2 Peitä keittoastiat kannella aina kun se on mahdollista.

Page 85

Käyttöesimerkkejä ruoanvalmistuksessa

Taulukon arvot ovat suuntaa-antavia.

Teho-

Power-toiminto sopii suurien nestemäärien keittämiseen.

Kypsennys-

taso

0 Tarjollepano

1-2

2-3

3-4

4-5 Keittäminen

6-7

7-8

tapa

Lämpimänä-

pito

Sulatus

Hyydyttämi-

nen

Haudutus-

kypsennys

Höyrytys

Höyrykyp-

sennys

Mieto

paistaminen

Voimakas

paistaminen

Keittäminen Paistaminen

Friteeraus

käyttökohde Kesto Ohjeita/vinkkejä

Valmiiden ruokien

lämpimänäpito

Hollandaise-kastike,

voin sulattaminen, suklaa,

liivate

Omeletti, munakas

Riisin ja maitoruokien

haudutus

Valmisruokien kuumen-

nus

Vihannesten, kalan

höyrykypsennys

Lihan paistaminen

Perunoiden keittäminen

Suurempien

ruokamäärienkypsennys,

pataruoat ja keitot

Leikkeet, Cordon bleu,

kyljykset, nakit, makkarat, maksa, mykyt, kananmunat, ohukaiset, munkit

Perunaohukaiset, ulko-

filee, pihvit, pannukakut

Suuren vesimäärän keittäminen, pastan keittäminen, lihan paistaminen (gulassi, patapaisti), ranskalaisten perunoiden

paistaminen

tarpeen

mukaisesti

5-25 min. Sekoita välillä

10-40

min.

25-50

min.

20-45

min.

20-60

min.

60-150

min.

jatkuva

paisto

5-15 min.

/ pannulli-

nen

Peitä ruoka kannella

Kypsennä kannella

peitettynä

Riisi tarvitsee vähintään kaksinkertaisen määrän nestettä, se-

koita maitoruokia

välillä

Käytä vihanneksille

vähän nestettä

(muutama ruokalusi-

kallinen)

Käytä vähän

nestettä, esim.: enin-

¼ l vettä /

tään

750 g perunoita

Enintään 3 l nestettä

plus valmistusaineet

Käännä välillä

Page 86

Puhdistus ja hoito

Varo! Jälkilämmön aiheuttama palovammavaara.

Anna laitteen jäähtyä.

1 Huomio! Terävät ja hankaavat puhdistusvälineet vaurioittavat laitetta.

Puhdista veden ja pesuaineen avulla.

1 Huomio! Pesuvälineen jäämät vaurioittavat laitetta. Poista jäämät ve-

den ja pesuaineen avulla.

Laite on puhdistettava joka käytön jälkeen.

1.Pyyhi laite kostutetulla liinalla. Käytä pesuvettä, johon on lisätty hie-

man pesuainetta.

2.Kuivaa laite puhtaalla liinalla.

Tahrojen poistaminen

1.Aseta puhdistuskaavin viistoon keraamista pintaa vasten.

2.Poista tahrat liikuttamalla kaavinta.

3.Pyyhi laite kostutetulla liinalla. Käytä pesuvettä, johon on lisätty hie-

man pesuainetta.

4.Kuivaa laite puhtaalla liinalla.

poistaminen

Likaisuus-aste heti laitteen jäähdyttyä

Sokeri, makeat ruuat kyllä --Muovi, alumiinifolio kyllä --Kalkkikertymät ja vesi --- kyllä Rasvaroiskeet --- kyllä Metallin väreissä kiiltävät

värjäytymät

* Puhdistuskaapimia sekä keraamisille pinnoille tai teräkselle sopivia puhdistusaineita on saa-

tavana valtuutetuista huoltoliikkeistä.

--- kyllä

puhdistusväline tai -

aine

Puhdistuskaavin*

Keraamisille pinnoille

tai teräkselle soveltu-

va puhdistusaine*

3 Poista pinttyneet tahrat keraamisille pinnoille tai teräkselle sopivalla

puhdistusaineella.

3 Keraamisessa pinnassa olevat naarmut tai tummentumat, joita ei voi

enää poistaa, eivät haittaa laitteen toimintaa.

Page 87

Mitä tehdä, jos …

Ongelma Mahdollinen syy Korjaus

Keittoalueet eivät kytkeydy toimintaan tai eivät toimi

Jälkilämmön merkkivalo ei ilmaise mitään.

Automaattinen kuumennus ei kytkeydy toimintaan

Toistuva merkkiääni (6x), laite kytkeytyy pois toiminnasta

Laitteen kytkennästä toimintaan on kulunut yli 10 sekuntia

Lukitus on kytketty l Poista lukitus (katso Kap-

Lapsilukko on kytketty toimintaan

Useita kosketuspainikkeita on painettu samanaikaisesti

Kosketuspainikkeiden päällä on kostea liina tai nestettä.

Virran turvakatkaisu on toiminut

STOP+GO on toiminnassa u Kytke STOP+GO pois toi-

Keittoalue on ollut käytössä vain vähän aikaa eikä ole ehtinyt kuumentua tarpeeksi kuumaksi.

Keittoalueella on vielä jälkilämpöä h

Tehotasoksi on valittu suurin tehotaso Ç

Yksi tai useampia kosketuspainikkeita on peitetty pitemmäksi ajaksi kuin 10 sekuntia

Kytke laite uudelleen toimintaan.

pale ”Käyttöpaneelin lukitus/lukituksen poistaminen“)

Kytke lapsilukko pois toiminnasta (katso kappale ”Lapsilukko“)

Kosketa vain yhtä kosketuspainiketta

Poista liina tai neste. Kytke laite uudelleen toimintaan.

Kytke laite uudelleen toimintaan

minnasta Mikäli keittoalue kuitenkin

on kuuma, ota yhteys valtuutettuun huoltoliikkeeseen.

Anna keittoalueen jäähtyä

Suurimman tehotason teho on sama kuin automaattisen kuumennuksen teho

Ota ylimääräiset esineet pois kosketuspainikkeiden päältä

Page 88

Ongelma Mahdollinen syy Korjaus

Kuuluu merkkiääni ja laite kytkeytyy toimintaan ja 5 sekunnin kuluttua uudelleen pois toiminnasta. 5 sekunnin kuluttua merkkiääni kuuluu uudelleen.

Näytössä vilkkuu vuorotellen kaksi eri tehotasoa

Sensoripainikealueelle on laitettu esim. puhdistusliina tai pyyhe.

Power-toiminnon hallinta alentaa kyseisen keittoalueen tehoa

Älä laita sensoripainikealueelle mitään esineitä.

Katso Kappale ”Power-toiminnon kytkentä toimintaan/pois toiminnasta”

f vilkkuu Keittoastia ei ole sopiva Vaihda tilalle sopiva keitto-

astia Keittoalueella ei ole astiaa Laita astia keittoalueelle Keittoastian pohjan halkai-

sija on liian pieni keittoalueelle

_ syttyy Keittoalueen ylikuumene-

missuoja on lauennut

Näytössä näkyy e ja luke-maElektroniikkavirhe Kytke laite irti sähköver-

Siirrä astia pienemmälle

keittoalueelle

Vaihda tilalle sopiva keitto-

astia

Kytke keittoalue pois toi-

minnasta. Kytke keittoalue

uudelleen toimintaan

kosta muutamaksi minuu-

tiksi (irrota sulake

pääsulaketaulusta)

Jos näytössä näkyy edel-

e sen jälkeen kun

leen

virta kytketään uudelleen,

ota yhteys valtuutettuun

huoltoliikkeeseen.

Jos vikaa ei voi korjata yllä annettujen ohjeiden avulla, ota yhteys valtuutettuun huoltoliikkeeseen.

1 Varoitus! Laitteen korjaustyöt on jätettävä ainoastaan valtuutettujen

huoltohenkilöiden tehtäväksi. Epäasianmukaiset korjaustyöt saattavat aiheuttaa vakavia vaaratilanteita.

3 Takuu ei kata korjauskuluja, mikäli vika on aiheutunut virheellisestä

käytöstä.

Page 89

Jätehuolto

Pakkausmateriaalit

Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen. Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaalimerkinnöistä annettuja ohjeita.

2 Käytöstä poistettujen laitteiden hävittäminen

Symboli taa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

W , joka on merkitty tuotteeseen tai sen pakkaukseen, osoit-

Page 90

Asennusohjeet

Turvaohjeet

Noudata kansallisia voimassaolevia lakeja, määräyksiä, direktiivejä ja normeja (esimerkiksi turvamääräyksiä sekä asian- ja määräystenmukaisia kierrätysohjeita). Purkaminen on jätettävä ammattihenkilön tehtäväksi. Huolehdi, että laite on sijoitettu muihin laitteisiin nähden ohjeissa annetun vähimmäisetäisyyden mukaisesti.

Laatikostoja saa asentaa laitteen alle ainoastaan, jos laitteen alla on välittömästi turvapohja.

Työtason leikkuutasot on suojattava tiivisteillä kosteuden varalta. Tiivisteen avulla laite ja työtaso voidaan liittää tiiviisti toisiinsa. Tiivisteen avulla laite ja työtaso voidaan liittää tiiviisti toisiinsa. Laitteen ja työtason väliin ei saa asettaa silikonista valmistettua tiivistemassaa. Suojaa laitteen alapuoli esim. astianpesukoneesta tai uunista tulevalta höyryltä ja kosteudelta. Älä asenna laitetta ovien tai ikkunoiden välittömään läheisyyteen. Oven tai ikkunan aukeaminen saattaa aiheuttaa keittoastian putoamisen.

1 VAROITUS!

Tapaturmavaara sähkövirran vuoksi.

• Verkkovirtaliitin on jännitteinen.

• Tee verkkovirtaliitin jännitteettömäksi.

• Noudata kytkentäkaavion ohjeita.

• Noudata sähköturvallisuusmääräyksiä.

• Varmista kosketussuojaus suorittamalla asennus asianmukaisesti.

• Sähköliitännän saa suorittaa vain ammattitaitoinen sähköasentaja.

1 HUOMIO!

Tapaturmavaara sähkövirran vuoksi. Löysät tai epäasianmukaisesti tehdyt liitännät voivat ylikuumentaa liitintä.

• Kytke liitännät asianmukaisesti.

• Varmista kaapelin kiinnitys kaapelipuristimella.

• 1- tai 2-vaiheisessa liitännässä on käytettävä sopivaa verkkojohtoa,

tyyppi H05BB-F Tmax 90° (tai korkeampiarvoinen).

• Mikäli laitteen verkkojohto vaurioituu, tilalle on vaihdettava tyypin H05BB-F Tmax 90° erikoisjohto (tai korkeampiarvoinen). Kyseinen verkkojohto on saatavilla valtuutetusta huoltoliikkeestä.

Page 91

Sähköasennuksessa on tarpeen varusteet, jotka mahdollistavat laitteen kosketusväliksi vähintään 3 mm kaikkinapaisen verkosta erottamisen. Tarkoitukseen soveltuvia erottimia ovat esimerkiksi LS-kytkimet, sulakkeet (ruuvisulakkeet ovat kannasta irrotettavia), FI-kytkimet ja releet.

Takuu

Suomi

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä

• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia

ohjeita ole noudatettu.

EU-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.

Valtuutetut huoltoliikkeet

Suomi

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662

(0,1597

keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettä-

väksi sopivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662

(0,1597

h/min (0,95 mk/min)+pvm),* tai katsomalla puhelinluettelon

h/min (0,95 mk/min)+pvm).

Page 92

Huolto ja varaosat

Jos laitteessa ilmenee tekninen häiriö, tarkista ensin, onko ongelma korjattavissa käyttöohjeen avulla (katso kappale "Mitä tehdä, jos...").

Jos ongelma ei ole korjattavissa käyttöohjeessa annettujen ohjeiden avulla, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Muista mainita seuraavat tiedot:

– Laitteen malli – Tuotenumero (PNC) – Sarjanumero (S-No.)

(katso numerot tyyppikilvestä)

– Virhetyyppi – Koneen mahdollisesti antama vir-

heilmoitus

– kolmen merkin pituinen kirjain-

numeroyhdistelmä lasikeramiikalle

Kirjoita koneen tyyppikilvessä mainitut tunnusnumerot tähän:

Laitteen malli .....................................

PNC (tuotenumero): .....................................

S-No (sarjanumero): .....................................

Page 93

Монтаж / Montering / Laitteen asentaminen

Page 94

Page 95

Фирменная табличка / Typskylt / Arvokilpi

Page 96

From the Electrolux Group. The world´s No.1 choice.

The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.

AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg

http://www.aeg.hausgeraete.de

822 924 843-B-161204-02

Право на изменения сохраняется

Med reservation för ändringar Oikeus muutoksiin pidätetään

AEG 67670 K-MN User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
