AEG 59840 User Manual

LAVATHERM 59840

Návod k použití Kondenzační sušička

s tepelným

čerpadlem

2

Vážený zákazníku,

děkujeme vám, že jste si vybrali jeden z našich nejkvalitnějších výrobků
našeho sortimentu.

S tímto výrobkem získáváte dokonalou kombinaci funkčnosti a designu,
vybavenou špičkovou technologií.

Přesvědčete se, že naše spotřebiče jsou vyvíjeny směrem k nejlepší
účinnosti a ovladatelnosti - samozřejmě při splnění nejvyšších
standardů.

Navíc jsou našim výrobkům vlastní aspekty úsporného provozu a
šetrnosti k životnímu prostředí.

Za účelem zajištění optimální a stálé účinnosti vašeho spotřebiče si
prosíme pozorně přečtěte tento návod k použití. Umožní vám to snadné
a efektivní používání všech funkcí. Doporučujeme návod uschovat na
bezpečném místě pro případ, že by jste do něho potřebovali v budoucnu
nahlédnout, nebo ho předávali případnému dalšímu uživateli
spotřebiče.

Přejeme vám mnoho spokojenosti s vaším novým spotřebičem.

V tomto návodu pro uživatele se používají následující symboly:
Důležité informace týkající se Vaší bezpečnosti a informace o ochraně

spotřebiče před poškozením.
Všeobecné informace a rady

Upozornění k ochraně životního prostředí

Obsah

3

Obsah

Návod k použití 5

Důležitá bezpečnostní upozornění 5
Popis spotřebiče 9
Ovládací panel 10

Co se zobrazuje na displeji 10

Před prvním použitím 11
Třídění a příprava prádla 11
Tabulka programů 13
Denní používání 17

Zapnutí sušičky / zapnutí osvětlení 17
Otevření plnicích dvířek / vložení prádla 17
Volba programu 17
Nastavení stupně sušení 18
Nastavení rychlosti předodstředění 18
Nastavení funkce proti zmačkání plus 19
Bzučák 19
Čas 20
Nastavení časovače odložení 20
Nastavení dětské pojistky 21
Spuštění programu 21
Změna programu 21
Vložení dalšího prádla nebo vyjmutí před koncem programu 22
Dokončení sušicího cyklu / vyjmutí prádla 22

Čištění a údržba 24

Čištění filtru na vlákna 24
Čištění těsnění dvířek 26
Vylití nádržky na kondenzát 26
Čištění filtru výměníku tepla 27
Čištění bubnu 29
Čištění ovládacího panelu a skříně spotřebiče 29

Co dělat, když ... 30

Řešení problémů vlastními silami 30

125989590-00-14082007

4 Obsah

Výměna žárovky pro vnitřní osvětlení 31

Nastavení spotřebiče 33
Technické údaje 34
Údaje o spotřebě 34
Poznámky pro zkušebny 35
Instalace 35

Přeprava spotřebiče 35
Odstranění bezpečnostních přepravních prvků 36
Umístění spotřebiče 36
Připojení k elektrické síti 37
Změna směru otvírání dvířek 38
Speciální příslušenství 39

Životní prostředí 40

Obalový materiál 40
Starý spotřebič 40
Tipy k ochraně životního prostředí 41

Servis 42

Důležitá bezpečnostní upozornění

Návod k použití

Důležitá bezpečnostní upozornění

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho
instalací a prvním použitím pozorně přečtěte návod k použití včetně rad
a upozornění. K ochraně před nežádoucími omyly a nehodami je
důležité, aby se všechny osoby, které budou používat tento spotřebič,
seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny
uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho
přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak
všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně in‐
formovat o jeho používání a bezpečnosti.

Všeobecné bezpečnostní informace

• Změna technických parametrů, nebo jakákoli jiná úprava spotřebiče
je nebezpečná.

• Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými
fyzickými nebo duševními schopnostmi, bez patřičných zkušeností a
znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost,
nebo jim nedávají příslušné pokyny.

• Zajistěte, aby se malá domácí zvířata nemohla dostat do bubnu.
Raději proto před praním vždy zkontrolujte vnitřek bubnu.

• Předměty jako mince, zavírací špendlíky, hřebíky, šrouby, kameny a
jiné těžké nebo ostré předměty mohou způsobit značné škody a do
spotřebiče proto nepatří.

• V sušičce nesušte následující věci, protože jejich nadměrné sušení
by mohlo způsobit požár: polštáře, pokrývky apod. (v těchto věcech
se hromadí teplo).

• V sušičce se nesmějí sušit kousky z pěnové pryže (latexová pěna),
koupací čepice, nepromokavé tkaniny, oděvy s gumovou vložkou a
oděvy nebo polštáře s vycpávkami z pěnové pryže.

• Po použití, před čištěním a údržbou vždy odpojte pračku od zdroje
napájení.

5

6 Důležitá bezpečnostní upozornění

• Nikdy se nepokoušejte opravovat spotřebič sami. Opravy prováděné
nezkušenými osobami mohou vést ke zranění nebo vážnému
poškození spotřebiče. S opravami se obraťte na místní servisní
středisko. Vždy žádejte originální náhradní díly.

• Prádlo znečištěné látkami jako je jedlý olej, aceton, benzín, petrolej,
odstraňovače skvrn, terpentýn a odstraňovače vosku je nutné vyprat
v horké vodě s velkým množstvím pracího prostředku, a teprve pak
sušit v bubnové sušičce.

• Nebezpečí výbuchu: nikdy v bubnové sušičce nesušte prádlo, na
které byla použita hořlavá rozpouštědla (benzín, metylalkohol,
tekutiny k chemickému čištění apod.). Tyto látky jsou těkavé a mohly
by způsobit výbuch. Sušte pouze prádlo vyprané ve vodě.

• Nebezpečí požáru: prádlo, na kterém jsou skvrny od rostlinného oleje
nebo oleje na vaření, nebo prádlo, které v něm bylo namočené, se
může vznítit a nesmí se proto sušit v sušičce.

• Pokud jste prádlo čistili čisticím prostředkem na skvrny, musíte ho
nechat ještě jednou vymáchat pomocí přídavného máchacího cyklu,
a teprve pak ho vložit do sušičky.

• Vždy zkontrolujte, zda v kapsách oděvů, které chcete sušit, nezůstaly
plynové zapalovače nebo sirky.

UPOZORNĚNÍ
Pokud zastavíte bubnovou sušičku před koncem sušicího cyklu, musíte

všechno prádlo rychle vyjmout a rozprostřít tak, aby se teplo mohlo
rozptýlit.

Instalace

• Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto
opatrní.

• Po odstranění obalu spotřebiče zkontrolujte, zda není poškozený. V
případě pochybností spotřebič nepoužívejte a obraťte se na servisní
středisko.

• Před použitím spotřebiče je nutné odstranit všechny obalové a
přepravní prvky. Pokud se neodstraní, může se výrobek a jeho
funkce vážně poškodit. Viz příslušná část návodu k použití.

• Závěrečná část cyklu v sušičce probíhá bez ohřevu (zchlazovací cy‐
klus) a tím je zajištěno ponechání prádla v teplotě, která prádlo
nepoškodí.

Důležitá bezpečnostní upozornění

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče,
smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným
oprávněním.

• Při instalaci zkontrolujte, zda spotřebič nestojí na elektrickém napá‐
jecím kabelu.

• Pokud je spotřebič umístěn na koberci, upravte nožičky tak, aby mohl
kolem volně proudit vzduch.

• Když je instalace ukončena, zkontrolujte, zda spotřebič nestojí na
elektrickém přívodním kabelu, přívodní hadici nebo vypouštěcí
hadici.

• Je-li sušička umístěná na pračce, je povinné použít speciální
soupravu k umístění sušičky na pračku.

Použití

• Tento spotřebič je určen k domácímu použití. Nesmí se používat pro
jiné účely než pro ty, pro které byl vyroben.

• Perte jen prádlo určené k sušení v sušičce. Dodržujte pokyny na
visačce prádla.

• Nevyprané prádlo v sušičce nesušte.

• Spotřebič nepřeplňujte. Viz příslušná část tohoto návodu k použití.

• Promočené prádlo se nesmí sušit v sušičce.

• Oděvy, na které se dostaly těkavé ropné produkty, se nesmí sušit v
sušičce. Pokud jste na oděv použili těkavé čisticí roztoky, musíte se
přesvědčit, že byl roztok z oděvu odstraněn před umístěním do
pračky.

• Nikdy nevytahujte zástrčku ze zásuvky tahem za kabel, ale vždy
uchopte za zástrčku.

• Nikdy nepoužívejte bubnovou sušičku, jestliže jsou přívodní kabel,
ovládací panel, pracovní plocha nebo podstavec poškozené tak, že
je vnitřek bubnové sušičky přístupný.

• Avivážní přípravky nebo podobné prostředky je nutné používat podle
pokynů výrobce aviváže.

Dětská pojistka

• Tento spotřebič nesmějí bez dozoru používat malé děti ani nemocné
či jinak oslabené osoby.

• Na malé děti je třeba dohlédnout, aby si se spotřebičem nehrály.

7

8 Důležitá bezpečnostní upozornění

• Obalový materiál (např. plastové fólie, polystyren) uschovejte z
dosahu dětí, mohl by pro ně být nebezpečný - nebezpečí udušení!
Uložte ho z dosahu dětí.

• Všechny prací prostředky uložte na bezpečné místo, kde k nim děti
nemají přístup.

• Zajistěte, aby se děti ani malá domácí zvířata nemohly dostat do
bubnu.

Popis spotřebiče

Popis spotřebiče

9

2

3

6

7

9

12

1 Ovládací panel
2 Zásuvka s nádržkou na kondenzovanou vodu
3 Žárovka vnitřního osvětlení
4 Jemné síto (filtr na vlákna)
5 Velký sítkový filtr tak (filtr na vlákna)
6 Mikro-jemný filtr (filtr na vlákna)
7 Typový štítek
8 Plnicí dvířka (možnost změny strany otevření)

9 Dvířka podstavce před filtrem na vlákna a výměníkem tepla
10 Tlačítko pro otevření dvířek podstavce
11 Větrací štěrbiny
12 Šroubovací nožičky (s nastavitelnou výškou)

1

4

5

8

10

11

10 Ovládací panel

Ovládací panel

1 2 3

456

1 Programový volič a vypínač
2 Tlačítka funkcí
3 Tlačítko
4 Tlačítko
5 Stavová kontrolka LED
6 Displej

START PAUZA

ODLOŽENÝ START

Co se zobrazuje na displeji

4 2

VYP

1356

1 čas do konce / chybové hlášení
2 stav fáze cyklu

Před prvním použitím

3 funkce
4 upozornění
5 volba rychlosti odstředění
6 volba sušení

Před prvním použitím

UPOZORNĚNÍ
Pokud nebyl spotřebič přepravován ve svislé poloze, nechte ho před

připojením k elektrickému napájení a prvním použitím stát 12 hodin, aby
mohl olej natéct zpět do kompresoru. Jinak by se kompresor mohl po‐
škodit.

Vytřete buben sušičky vlhkým hadříkem nebo spusťte krátký sušicí cy‐
klus (30 MIN) s vlhkými hadříky uvnitř bubnu, aby se odstranily všechny
případné zbytky z výroby.

Třídění a příprava prádla

11

Třídění prádla

• Prádlo roztřiďte podle druhu tkaniny:
– Bavlna/len pro programy ve skupině programů

BAVLNA

.

– Smíšené a syntetické tkaniny pro programy ve skupině programů

SYNTETICKÉ

.

• Třídění podle symbolu péče na visačce. Visačky s péčí mají
následující význam:

Sušení v bubnové
sušičce je možné.

Sušení při

normální teplotě

Sušení při snížené

teplotě

Sušení v bubnové

sušičce není mo‐

žné.

Nedávejte do sušičky žádné mokré prádlo, u kterého není na visačce
uvedeno, že je vhodné pro sušení v bubnové sušičce.

Tuto sušičku lze použít pro všechno mokré prádlo, u něhož je na
visačce uvedeno, že je vhodné pro sušení v bubnové sušičce.

12 Třídění a příprava prádla

• Nesušte nové barevné tkaniny spolu se světlým prádlem. Textilní
barvy mohou pouštět.

• Nesušte bavlněný žerzej a pleteniny pomocí programu
Prádlo se může srazit.

• Vlnu a vlněné tkaniny je možné sušit pomocí programu
Před sušicím cyklem vlněné tkaniny co nejlépe odstřeďte (max. 1200
ot/min.). Dohromady sušte pouze takové vlněné tkaniny, které mají
podobný materiál, barvu a váhu, nebo jsou stejného druhu. Těžké
kusy z vlny doporučujeme sušit jednotlivì.

Příprava prádla

• Aby se prádlo nezamotalo: doporučujeme zavřít zipy, zapnout
knoflíky povlaků na polštáře a přikrývky a svázat volné pásky nebo
tkanice (např. zástěr).

• Vyprázdněte kapsy. Ujistěte se, že v prádle nezůstaly žádné kovové
předměty (např. sponky do vlasů, špendlíky apod.).

• Dvouvrstvé tkaniny obraťte vnitřní stranou nahoru (např. u větrovek
s bavlněnou vložkou by měla být bavlněná vrstva nahoře). Tyto
tkaniny pak lépe uschnou.

EXTRA

VLNA.

.

Tabulka programů

Doplňkové funkce/

Programy

plus

max. náplň (suchá váha)

EXTRA

BAVLNA

SILNÉ

K

ULOŽENÍ

ŽEHLENÍ

EXTRA

SYNTETICKÉ

K

ULOŽENÍ

7 kg

7 kg

7 kg

1)

7 kg

1)

3 kg

3 kg

1)

možnosti

sušení

ot/min

proti zmačkání

bzučák
čas
odložený start

Tabulka programů 13

Použití/vlastnosti

Symbol péče

Úplné usušení silných nebo ví‐
cevrstevných tkanin, např.
froté osušek, koupacích plá‐
šťů, bavlny.

Úplné usušení silných tkanin,
např. froté osušek, ručníků,
bavlny.

Úplné usušení tkanin stejné
tloušťky, např. froté osušek,
pletenin, ručníků, bavlněných
triček.

Pro normálně silné bavlněné
nebo lněné prádlo, např.
lůžkoviny, stolní lněné prádlo.

Úplné usušení silných nebo ví‐
cevrstevných tkanin, např.
svetrů, ložního a stolního prá‐
dla.

Pro tenké tkaniny které se ne‐
žehlí, např. košile se snadnou
údržbou, stolní prádlo,
ponožky, dámské prádlo s
kosticemi nebo dráty.

ŽEHLENÍ

ČAS

ČAS

3 kg

7 kg

Pro slabé tkaniny, které se že‐
hlí, jako pleteniny, bavlněné
košile.

Pro dosušení jednotlivých
kusů prádla nebo pro množství
do 7kg.

14 Tabulka programů

Programy

OSVĚŽENÍ

1 kg

Doplňkové funkce/

možnosti

sušení

ot/min

proti zmačkání

plus

bzučák
čas

max. náplň (suchá váha)

odložený start

Použití/vlastnosti

Symbol péče

K osvěžení nebo šetrnému
čištění oděvů s běžnými
čisticími prostředky za sucha.

MIKRO‐

VLÁKNA

SPECIÁLNÍ

SMÍŠENÉ

LOŽNÍ

PRÁDLO

VISKÓZA

DŽÍNY

LEHKÉ
SPORTOV
NÍ ODĚVY

1 kg

3 kg

3 kg

1 kg

7 kg

2 kg

Pro tenké tkaniny, polyester a
polyamid, které se nežehlí.

Pro sušení bavlněných a syn‐
tetických tkanin, sušení s ní‐
zkou teplotu.

Ložní prádlo (jednoduché a
dvojité prostěradlo, polštářový
povlak, přehoz přes postel, cí‐
cha).

Pro slabé tkaniny, viskózu a
polyester, které se nežehlí.

Pro oděvy na volný čas jako
džíny, mikiny apod. z různě sil‐
ných materiálů (např. u krku,
na manžetách a švech).

Pro sportovní oděvy, slabé
tkaniny, polyester, které se ne‐
žehlí.

Programy

KOŠILE

SNADNÉ
ŽEHLENÍ
PLUS

HEDVÁBÍ

Doplňkové funkce/

plus

max. náplň (suchá váha)

1,5

kg

(neb

o 7

košil)

1 kg
(neb

o 5

košil)

1 kg

možnosti

sušení

ot/min

proti zmačkání

bzučák
čas
odložený start

Tabulka programů 15

Použití/vlastnosti

Speciální program s funkcí
proti zmačkání pro snadnou
údržbu tkanin jako košil a blůz;
pro minimální žehlení.
Výsledky závisí na druhu
tkaniny a její úpravě. Vložte
oděvy do sušičky hned po
odstředění; po usušení je
okamžitě vy jměte a pověst e na
ramínko.

Speciální program s funkcí
proti zmačkání pro snadnou
údržbu tkanin jako košil a blůz;
pro minimální žehlení.
Výsledky závisí na druhu
tkaniny a její úpravě. Vložte
oděvy do sušičky hned po
odstředění; po usušení je
okamžitě vy jměte a pověst e na
ramínko.

Pro sušení hedvábí pomocí
teplého vzduchu a šetrného
pohybu.

Symbol péče

16 Tabulka programů

Programy

VLNA

1) V souladu s normou IEC61121

1 kg

Doplňkové funkce/

možnosti

sušení

ot/min

proti zmačkání

plus

bzučák
čas

max. náplň (suchá váha)

odložený start

Použití/vlastnosti

Pro sušení vlněných tkanin po
vyprání pomocí teplého vzdu‐
chu s minimálním mechanic‐
kým zatížením (Viz část
"Třídění a příprava praní").
Doporučení: Vyjměte oděvy ih‐
ned po usušení, protože
nenásleduje program proti
zmačkání.

Symbol péče

Denní používání 17

Denní používání

Zapnutí sušičky / zapnutí osvětlení

Pootočte programovým voličem na libovolný program nebo ho otočte
na osvětlení
osvětlení bubnu.

Otevření plnicích dvířek / vložení prádla

1. Otevřete plnicí dvířka:
Stiskněte plnicí dvířka (místo

stisku).

2. Vložte prádlo (nepěchujte ho
příliš).

POZOR
Dbejte na to, aby se prádlo

nezachytilo mezi plnicí dvířka a
gumové těsnění.

3. Zavřete dobře dvířka. Zámek musí slyšitelně zapadnout.

. Sušička se zapne. Po otevření dvířek se rozsvítí

Volba programu

K nastavení požadovaného programu
použijte programový volič.
Odhadovaný čas konce programu se
objeví na LCD displeji ve formátu h:mm
(hodiny:minuty).

Během cyklu čas uplývá po minutových
krocích; při méně než 1 hodině se
úvodní nuly nezobrazují (např. "59",
"5", "0").

18 Denní používání

Nastavení stupně sušení

Jestliže je prádlo po usušení standard‐
ním sušicím programem příliš vlhké,
můžete zvýšit stupeň sušení pomocí
funkce sušení
Prádlo bude sušší posunem od MIN
směrem k MAX.

Opakovaně stiskněte tlačítko

PEŇ SUŠENÍ

peň sušení ( MIN , MED nebo MAX )
zobrazí na displeji. Když není
nastavení vlhkosti u příslušného
programu možné, zobrazí se sloupcový rámeček s nápisem AUTO.

Jestliže je vlna nebo hedvábí po usušení pomocí programu
nebo
daného programu, tentokrát ale se zvolenou funkcí

SUŠENÍ

cyklu s poměrně suchým prádlem se délka programového cyklu
zobrazená na začátku po chvíli opraví.

HEDVÁBÍ

a stupněm sušení MIN , MED nebo MAX. V případě sušicího

STUPEŇ SUŠENÍ

, až se požadovaný stu‐

příliš vlhké, můžete je usušit opětovným spuštěním

STU‐

.

STUPEŇ

VLNA

Nastavení rychlosti předodstředění

Pokud se prádlo v pračce před sušicím cyklem odstředí, je možné na‐
stavit sušičku podle rychlosti odstředění v pračce. Čím vyšší byla
rychlost odstředění, tím kratší je délka programu pro sušicí cyklus.

Stiskněte tlačítko
až se zobrazí požadovaná rychlost
odstředění prádla. Pokud není rychlost
odstředění zvolena, neobjeví se žádná
hodnota.

(OT/MIN)

tolikrát,

U některých programů nemá rychlost
odstředění žádný vliv (časově řízené
cykly), není možné ji zvolit a zobrazí se
pouze tři pomlčky. Možné volby:

Nastavení funkce proti zmačkání plus

Denní používání 19

Stiskněte tlačítko

ZMAČKÁNÍ PLUS

minutová fáze proti zmačkání. Na
displeji je teď ikona

. Jestliže zvolíte tuto

PLUS

doplňující funkci, fáze ochrany proti
zmačkání prádla na konci sušicího cy‐
klu se prodlouží o 60 minut. Prádlo
můžete vyjmout kdykoli během fáze ochrany proti zmačkání.

PROTI

. Nastaví se 90-

PROTI ZMAČKÁNÍ

Bzučák

Spotřebič se dodává s vypnutou
funkcí

K aktivaci zvukového signálu stiskněte
tlačítko

Stisknutím tlačítka funkci zapnete nebo
vypnete. Jestliže je funkce aktivní, na
displeji se objeví symbol
.

Bzučák zní nebo vydá zvuk v těchto případech:
– na konci cyklu
– při fázi proti zmačkání a při jejím spuštění a ukončení
– přerušením cyklu upozorněním
– při poplachu

BZUČÁK

BZUČÁK

.

.

BZUČÁK

20 Denní používání

Čas

K volbě délky programu po nastavení

ČAS

ČAS

. Můžete

. Nad tla‐

ČAS

, až se požadovaná délka programu

časového programu
zvolit délku programu od 10 minut do 3
hodin po 10-minutových krocích.

1. Pootočte programovým voličem na
časový program
čítkem
programu CHLAZENÍ)

2. Stiskněte tlačítko času
ukáže na displeji, například 20 pro délku programu 20 minut.

Pokud délku programu nezvolíte, automaticky se nastaví délka 10 mi‐
nut.

ČAS

bliká 10'. (odpovídá

Nastavení časovače odložení

Tlačítkem odloženého startu

ČASOVAČE ODLOŽENÍ

žit spuštění programu o 30 minut (30')
až maximálně 20 hodin (20 h).

můžete odlo‐

1. Zvolte program a doplňkové
funkce.

2. Stiskněte tlačítko
požadované odložení zobrazí na displeji, např. 12 h, má-li se pro‐
gram spustit ve 12 hodin.

Pokud se na displeji zobrazí 20h a stiskněte opět toto tlačítko, časové
odložení se zruší. Na displeji se objeví 0' a pak délka zvoleného
programu.

3. Chcete-li zapnout časovač odložení, stiskněte tlačítko

START PAUZA

konce spuštění programu (např. 15h, 14h, 13h, ... 30' atd.).

ČASOVAČE ODLOŽENÍ

. Na displeji se stále zobrazuje čas zbývající do

tolikrát, až se

Denní používání 21

Nastavení dětské pojistky

Nastavíte-li dětskou pojistku, není možné náhodně spustit program
nebo změnit již probíhající program. Funkce dětské bezpečnostní
pojistky zablokuje všechna tlačítka a programový volič. Dětská pojistka
se zapne nebo vypne současným stiskem tlačítek

ZMAČKÁNÍ PLUS

– Před spuštěním programu: spotřebič nelze použít.
– Po spuštění programu: probíhající program nelze změnit.

a

BZUČÁK

na 5 s.

PROTI

Na displeji se objeví ikona
zapnutá.

Po skončení programu se dětská pojistka nevypne.
Chcete-li nastavit nový program, je nutné nejprve dětskou pojistku zru‐

šit.

na znamení, že dětská pojistka je

Spuštění programu

Stiskněte tlačítko

PAUZA

Průběh programu se zobrazuje na
displeji pomocí příslušných ikon. Zleva
doprava od ikony SUŠENÍ K
ŽEHLENÍ

Např. u programu K ULOŽENÍ se
zobrazí následující stavové ikony:
cyklu je označen blikající pomlčkou pod stavovou ikonou. Po ukončení
příslušné části sušicího cyklu přestane pomlčka blikat a začne blikat
pod další stavovou ikonou.

. Program se spustí.

k PROTI ZMAČKÁNÍ

podle zvoleného sušicího cyklu.

START

. Současný stav

Změna programu

Ke změně náhodně spuštěného programu po jeho spuštění programu

VYP

pootočte programovým voličem na vypnuto
resetujte.

, a pak program

22 Denní používání

Jakmile již program běží, není možné ho přímo změnit. Jestliže se
přesto pokusíte změnit program pomocí programového voliče, displej
zobrazení průběhu programu a kontrolka údržby začnou blikat. Jestliže
stisknete tlačítko funkce (s výjimkou tlačítka bzučáku
objeví Err. Sušicí program tím ale není ovlivněn (ochrana prádla).

, na displeji se

Vložení dalšího prádla nebo vyjmutí před koncem programu

1. Otevřete plnicí dvířka.

UPOZORNĚNÍ
Prádlo i buben mohou být horké. Nebezpečí popálení!

2. Přidejte nebo vyjměte prádlo.

3. Zavřete dobře dvířka. Zámek musí slyšitelně zapadnout.

4. stiskněte tlačítko
cyklu.

START PAUZA

k pokračování sušicího

Dokončení sušicího cyklu / vyjmutí prádla

Po skončení sušicího cyklu se na displeji ukazuje blikající " 0 ", pod
ikonou proti zmačkání

BZUČÁK

signál.

, bude po dobu jedné minuty přerušovaně znít zvukový

se objeví pomlčka. Pokud stisknete tlačítko

Po sušicích cyklech (s výjimkou programu
následuje fáze proti zmačkání, která trvá asi 30 minut. Buben se při této
fázi otáčí v pravidelných intervalech. Prádlo se tak udržuje volné a
nezmačká se. Prádlo můžete vyjmout kdykoli během fáze ochrany proti
zmačkání. (Prádlo se musí vyjmout nejpozději na konci fáze proti
zmačkání, aby se nezmačkalo). Jestliže zvolíte funkci

ZMAČKÁNÍ PLUS

1. Otevřete dvířka.

2. Před vyjmutím prádla odstraňte z mikro-jemného filtru vlákna.
Doporučujeme je setřít vlhkou rukou. (Viz část "Čištění a údržba").

3. Vyjměte prádlo.

4. Otočte programovým voličem na

Po každém sušicím cyklu:

, fáze proti zmačkání se prodlouží o 60 minut.

VYP

VLNA

.

) automaticky

PROTI

- Vyčistěte mikro-jemný filtr a jemný filtr.

- Vylijte nádržku na kondenzovanou vodu.
(Viz část "Čištění a údržba".)

5. Zavřete dvířka.

Denní používání

23

24 Čištění a údržba

Čištění a údržba

Čištění filtru na vlákna

Filtry zachycují všechna vlákna, která se nahromadí během sušení. K
zajištění dokonalé funkce sušičky je nutné filtry vyčistit (mikro-jemný filtr
a jemné síto) po každém sušicím cyklu.

Čištění vám připomene varovná ikona
POZOR

Nikdy nepoužívejte sušičku bez filtrů na vlákna nebo s poškozenými
nebo zablokovanými filtry.

1. Otevřete plnicí dvířka.

2. Vlhkou rukou očistěte mikro -

jemný filtr, který je zabudován
v dolní části vkládacího
otvoru.

.

3. Po určité době se na filtrech

vytvoří bílý povlak ze zbytků
pracího prášku. Vyčistěte filtry
teplou vodou a kartáčkem.
Vyjměte filtr z dvířek vytaže‐
ním ven. Filtr lze umístit s vý‐
stupkem doleva nebo
doprava.

Po skončení nezapomeňte filtr
vrátit zpět.

Čištění a údržba 25

4. Stlačte odjišťovací tlačítko na

velkém sítkovém filtru.
Velký sítkový filtr vyskočí.

5. Vytáhněte jemné síto.

6. Setřete z jemného síta vlákna.

Doporučujeme je setřít vlhkou
rukou.

Vyčistěte celou plochu filtru.

Plochu síta nečistěte po kaž‐
dém sušicím cyklu, ale čistěte
ho pravidelně a podle potřeby
stírejte vlákna.

7. Postupujte takto - uchopte velký sítkový filtr nahoře a vytáhněte ho

dopředu, až se uvolní ze dvou držáků.

8. Setřete vlákna z celé plochy

filtru. Doporučujeme použít
vysavač.

9. Zatlačte oba čepy velkého

sítkového filtru do držáků v
plnicích dvířkách, až zaskočí
na své místo.

10. Zasuňte zpět jemné síto.

11. Zatlačte na velký sítkový filtr,

až se zablokuje ve svém
umístění.

26 Čištění a údržba

Pokud není jemné síto na svém místě,
velký sítkový filtr nezaskočí na své
místo a plnicí dvířka nelze zavřít.

Čištění těsnění dvířek

Těsnění dveří otřete vlhkým hadříkem ihned po skončení sušicího cy‐
klu.

Vylití nádržky na kondenzát

Nádržku na vodu vylijte na konci každého sušicího cyklu.
Pokud je nádržka na kondenzát plná, probíhající program se

automaticky přeruší a na displeji se rozsvítí ikona PRÁZDNÝ ZÁSOB‐
NÍK

. Aby mohl program pokračovat, je nutné nejprve vylít nádržku.

UPOZORNĚNÍ
Kondenzát není vhodný pro pití, ani pro přípravu potravin.

1. Vytáhněte úplně zásuvku s nád‐
ržkou na kondenzovanou vodu
1 a co nejvíce vytáhněte
vypouštěcí trubičku nádržky 2.

1

2

Čištění a údržba 27

2. Kondenzovanou vodu vylijte do
umyvadla nebo vhodné nád‐
oby.

3. Zasuňte trubičku zpět a nádržku
vraťte na místo.

V případě přerušení programu v
důsledku plné kondenzační
nádržky: stiskněte tlačítko

START PAUZA

Kondenzační nádržka má objem asi 4 litry. To stačí pro přibližně 7 kg
prádla, které bylo odstředěno v pračce při 1000 otáčkách za minutu.

Kondenzát lze použít jako destilovanou vodu, např. pro žehlení s párou.
Kondenzát ale nejprve přefiltrujte (např. filtrem na kávu) k odstranění
všech zbytků a částí vláken.

k pokračování sušicího cyklu.

Čištění filtru výměníku tepla

Když se ukazatel VYČISTĚTE DOLNÍ FILTR rozsvítí, filtr výměníku
tepla ve spodní části sušičky je nutné vyčistit.

Sušička je vybavena filtrem na vlákna umístěným v krytu filtru, který
chrání tepelné čerpadlo před nečistotami. Zde se postupně nahromadí
velké množství vláken, které zhoršuje provoz sušičky.

• Provoz při ucpaném filtru na vlákna může sušičku poškodit. Zvyšuje

se také spotřeba energie.

• Nikdy nepoužívejte sušičku bez filtrů na vlákna.

• Nepoužívejte sušičku bez filtru na vlákna. Zanesené tepelné čerpa‐

dlo vyžaduje více energie a jeho vyčištění je nákladné.

1. Otevřete plnicí dvířka.

2. Otevřete dvířka v podstavci:

Postupujte takto - stiskněte
odjišťovací tlačítko dole na
dveřním otvoru a otevřete
dvířka v podstavci doleva.

28 Čištění a údržba

3. Vytáhněte kryt filtru z

podstavce za držadlo.

4. Vyčistěte vnitřek dvířek,

komoru filtru na vlákna a
gumová těsnění od vláken.

5. Vlhkou rukou setřete vlákna z

filtru na vlákna na dně
podstavce.

6. Čištění filtru na vlákna:

Vyjměte filtr z krytu filtru.
Stiskněte tlačítka po stranách
a vytáhněte rám filtru nahoru
ven z krytu.

2

7. Vlhkou rukou setřete z filtru

vlákna.

8. Vraťte filtr na vlákna zpět do

krytu.

1

Čištění a údržba 29

9. Podle potřeby očistěte asi jed‐

nou za půl roku vlákna z
výměníku tepla pomocí
dodávané houbičky. K čištění
použijte prosím gumové
rukavice.

Tip:Vlákna se odstraní
snadněji, jestliže je předtím
navlhčíte, např. zvlhčovačem na prádlo.

10. Kryt filtru i s filtrem zasuňte zpět do spodní části spotřebiče.

Poznámka:Pokud není filtr na vlákna zasunutý do krytu, kryt filtru
není možné zasunout do spodku sušičky.

11. Zavřete dvířka v podstavci.

Čištění bubnu

POZOR
K čištění bubnu nepoužívejte abrazivní prostředky ani drátěnku.

Vápenec ve vodě nebo čisticí prostředky mohou na vnitřní straně bubnu
vytvořit viditelný povlak. Stupeň odstředění prádla pak není možné
spolehlivě zjistit. Prádla je při vyjmutí ze sušičky vlhčí, než očekáváte.

S použitím standardního čisticího prostředku pro domácnost (např. na
bázi octa) vytřete vnitřek bubnu a žebra bubnu.

Čištění ovládacího panelu a skříně spotřebiče

POZOR
K čištění spotřebiče nepoužívejte čisticí prostředky na nábytek nebo

agresivní čisticí prostředky.
Vlhkým hadříkem otřete ovládací panel a skříň spotřebiče.

30 Co dělat, když ...

Co dělat, když ...

Řešení problémů vlastními silami

Jestliže se za provozu objeví chybový kód

E...

plus číslo nebo
písmeno) na LCD displeji: Sušičku vypněte a znovu zapněte. Resetujte
program. Stiskněte tlačítko

START PAUZA

. Pokud se chyba
stále zobrazuje, zavolejte prosím do místního servisního střediska a
oznamte chybový kód.

Problém Možná příčina Řešení

Zasuňte zástrčku do zásuvky.
Zkontrolujte pojistku v
pojistkové skříňce (domácí
instalace).

Stiskněte opět tlačítko

START PAUZA

Příště zvolte k sušení jiný pro‐
gram (viz část "Tabulka
programů").

Dodržujte doporučená množ‐
ství.

Odkryjte větrací otvory v
prostoru podstavce.

Vyčistěte vnitřní povrch bubnu
a žebra bubnu.

Seřiďte pomocí funkce

SUŠENÍ

používání").
Instalujte správně jemné síto

anebo velký sítkový filtr tak,
aby zapadl.

Otočte voličem programu do
polohy

program.

.

(viz část "Denní

VYP

. Nastavte opět

Sušička nefunguje.

Sušení není
uspokojivé.

Plnicí dvířka nelze
zavřít.

Po stisknutí tlačítka
se objeví na displeji

Err

.

Síťová zástrčka není zasunutá
do zásuvky, nebo nefunguje
správně pojistka.

Jsou otevřená dvířka. Zavřete dvířka.

Stiskli jste tlačítko

START PAUZA

Zvolili jste nevhodný program.

Ucpané filtry na vlákna. Vyčistěte filtry na vlákna.
Filtr na vlákna je zanesený. Vyčistěte filtr na vlákna.

Příliš mnoho prádla.

Větrací otvory v prostoru
podstavce jsou zakryté.

Zbytky na vnitřním povrchu
bubnu nebo žeber bubnu.

Jemné síto není na místě
anebo sítkový filtr není
zajištěný na svém místě.

Ochrana prádla. Po spuštění
programu už nelze nastavit
funkci.

?

Co dělat, když ...

31

Osvětlení bubnu se
nerozsvítilo.

Zobrazený čas
programu se mění
nesprávně, nebo
zůstává po dlouhou
dobu nezměněn.

Program neaktivní,
svítí ikona
prázdného
zásobníku na vodu

.

Sušicí cyklus se
ukončí krátce po
spuštění.

Sušení trvá neob‐
vykle dlouho.
Poznámka: Sušicí
cyklus se ukončí
automaticky asi po
5 hodinách(viz
"Dokončení
sušicího cyklu").

Programový volič v poloze

VYP

.

Vadná žárovka.

Programový čas se upravuje
automaticky podle druhu a
objemu prádla a stupně
vlhkosti.

Nádržka na kondenzát je plná.

Vložili jste příliš málo prádla,
nebo příliš suché prádlo pro
zvolený program.

Filtr na vlákna je zanesený. Vyčistěte filtr na vlákna.
Filtr na vlákna je zanesený. Vyčistěte filtr na vlákna.
Příliš mnoho prádla. Snižte množství prádla.
Nedostatečně odstředěné

prádlo.
Zvlášť vysoká teplota

místnosti. Dočasné vypnutí
kompresoru, aby nedošlo k
přetížení.

Otočte programovým voličem

osvětlení nebo na

na
libovolný program.

Vyměňte vadnou žárovku (viz
další část).

Automatický proces; nejde o
závadu spotřebiče.

Vylijte nádržku na kondenzát,
pak spus ťte progr am tlačít kem

START PAUZA

Zvolte časový program nebo
vyšší stupeň sušení (např.

SILNÉ

místo

Prádlo musí být vhodně
odstředěno.

Automatický proces, žádná
závada spotřebiče. Pokud mo‐
žno snižte teplotu v místnosti.

K ULOŽENÍ

.

).

Výměna žárovky pro vnitřní osvětlení

Používejte jen speciální žárovku určenou speciálně pro sušičky. Tuto
žárovku můžete zakoupit v oddělení pro péči o zákazníky, ET č. 112
552 000-5.

Po zapnutí spotřebiče se vnitřní osvětlení samo po 4 minutách vypne,
i když zůstanou dvířka otevřená.

UPOZORNĚNÍ
Nepoužívejte standardní žárovky. Vytvářejí příliš mnoho tepla a mohou

poškodit spotřebič.

32 Co dělat, když ...

UPOZORNĚNÍ
Než začnete vyměňovat žárovku, vytáhněte zástrčku ze zásuvky.

1. Odšroubujte kryt nad žárovkou (najdete ji hned nahoře za plnicími

dvířky; viz část "Popis spotřebiče").

2. Vyměňte vadnou žárovku.

3. Našroubujte kryt zpět.
Zkontrolujte správné umístění těsnicího kroužku ještě před opětovným

přišroubováním krytu osvětlení dvířek.
Nezapínejte sušičku, pokud chybí těsnicí kroužek na krytu osvětlení

dvířek.
UPOZORNĚNÍ

Z bezpečnostních důvodů je nutné dobře přišroubovat kryt. V opačném
případě se nesmí sušička zapnout.

Nastavení spotřebiče

Nastavení Postup

BZUČÁK trvale vypnutý

Tvrdost vody

Voda obsahuje různé
množství vápence a mine‐
rálních solí podle místa
instalace spotřebiče a tyto
látky mění hodnoty její
vodivosti.

Výrazné změny vodivosti
vody oproti hodnotám sta‐
noveným ve výrobě mohou
lehce ovlivnit zbytkovou
vlhkost prádla na konci cy‐
klu. Sušička umožňuje
regulaci citlivosti čidla
sušení na základě hodnot
vodivosti vody.

Vylití zásobníku na vodu ­varovná zpráva trvale
vypnutá

Při použití vnějšího
vypouštění kondenzované
vody.

1. Pootočte programovým voličem na libovolný pro‐
gram.

2.

Stiskněte současně tlačítka

ÁČEK

3. Bzučák je podle výchozího nastavení vždy vypnutý.
Můžete použít tlačítko
vypnutí zvuku, ale spotřebič si vaši volbu neuloží.

1. Pootočte programovým voličem na libovolný pro‐
gram.

2.

Stiskněte současně tlačítka

ČASU

objeví stávající nastavení:.
–

–
–

3.

Stiskněte tlačítko
požadovaného stupně.

4. K uložení nastavení stiskněte současně tlačítka

polohy vypnuto.

1. Pootočte programovým voličem na libovolný pro‐
gram.

2.

Stiskněte současně tlačítka

ČASU

Na displeji se objeví stávající nastavení:.
–

–

Podle výchozího nastavení je varovná zpráva zapnutá
a svítí vždy na konci sušicího cyklu nebo během cyklu,
pokud je vodní nádržka plná.

Nastavení spotřebiče 33

SUŠENÍ

a podržte je na asi 5 vteřin.

BZUČÁK

a podržte je na asi 5 vteřin. Na displeji se

nízká vodivost <300 μS/cm
střední vodivost 300-600 600 μS/cm
vysoká vodivost >600 μS/cm

START PAUZA

SUŠENÍ

varovná
vypnutá

varovná
zapnutá

a

ČASU

, nebo otočte ovladačem do

a podržte je na asi 5 vteřin.

ikona a - varovná zpráva je

ikona a - varovná zpráva je

k zapnutí nebo

SUŠENÍ

OTÁČEK

a

OT‐

a

k nastavení

a

34 Technické údaje

Technické údaje

Tento spotřebič je v souladu s následujícími směrnicemi EU:
– 73/23/EHS ze dne 19.2.1973 Směrnice pro nízké napětí
– 89/336/EHS ze dne 3.5.1989 "Směrnice EMC včetně pozměňovací

směrnice 92/31/EHS.

– 93/68/EHS ze dne 22.7.1993 Směrnice pro značení CE

Výška x šířka x hloubka 85 x 60 x 60 cm
Hloubka s otevřenými dvířky 109 cm
Výšku lze seřídit o 1,5 cm
Váha prázdné sušičky přibl. 60 kg

1)

Množství prádla (závisí na programu)
Spotřeba energie v souladu s normou IEC

61121 s. e. (

odstředěné při 1000 ot/min, program
BAVLNA K ULOŽENÍ

Použití v domácnosti
Přípustná okolní teplota + 5°C až + 35°C

1) V některých zemích mohou být vyžadovány různé údaje o množství prádla na základě různých
měřících metod.

7 kg bavlny, předem

)

max. 7 kg

2,4 kWh

Údaje o spotřebě

Údaje o spotřebě byly zjištěny za standardních podmínek. Při použití
spotřebiče v domácích podmínkách se mohou lišit.

Program Množství prádla v kg Spotřeba energie v kWh

BAVLNA

BAVLNA

SYNTETICKÉ

ULOŽENÍ

1) předem odstředěno při 1000 ot/min

2) předem odstředěno při 1200 ot/min

2)

K ULOŽENÍ

K ŽEHLENÍ

1)

1)

K

7 2,4

7 1,8

3 0,75

Poznámky pro zkušebny 35

Poznámky pro zkušebny

Možné parametry ke kontrole ve zkušebnách:

• Spotřeba energie (korigováno s konečnou vlhkostí) během cyklu

sušení k uložení pro bavlnu s jmenovitým množstvím prádla.

• Spotřeba energie (korigováno s konečnou vlhkostí) během cyklu

sušení k uložení pro bavlnu s polovičním množstvím prádla.

• Konečná vlhkost (během sušení k uložení pro bavlnu, sušení k

žehlení pro bavlnu a sušení k uložení pro snadno udržovatelné prá‐
dlo).

• Účinnost kondenzace (korigováno s konečnou vlhkostí) během cyklu

sušení k uložení pro bavlnu s jmenovitým a polovičním množstvím

prádla.
Všechny cykly se musí testovat v souladu s normou IEC 61121
(bubnové sušičky pro použití v domácnosti – metody pro měření
výkonu).

Instalace

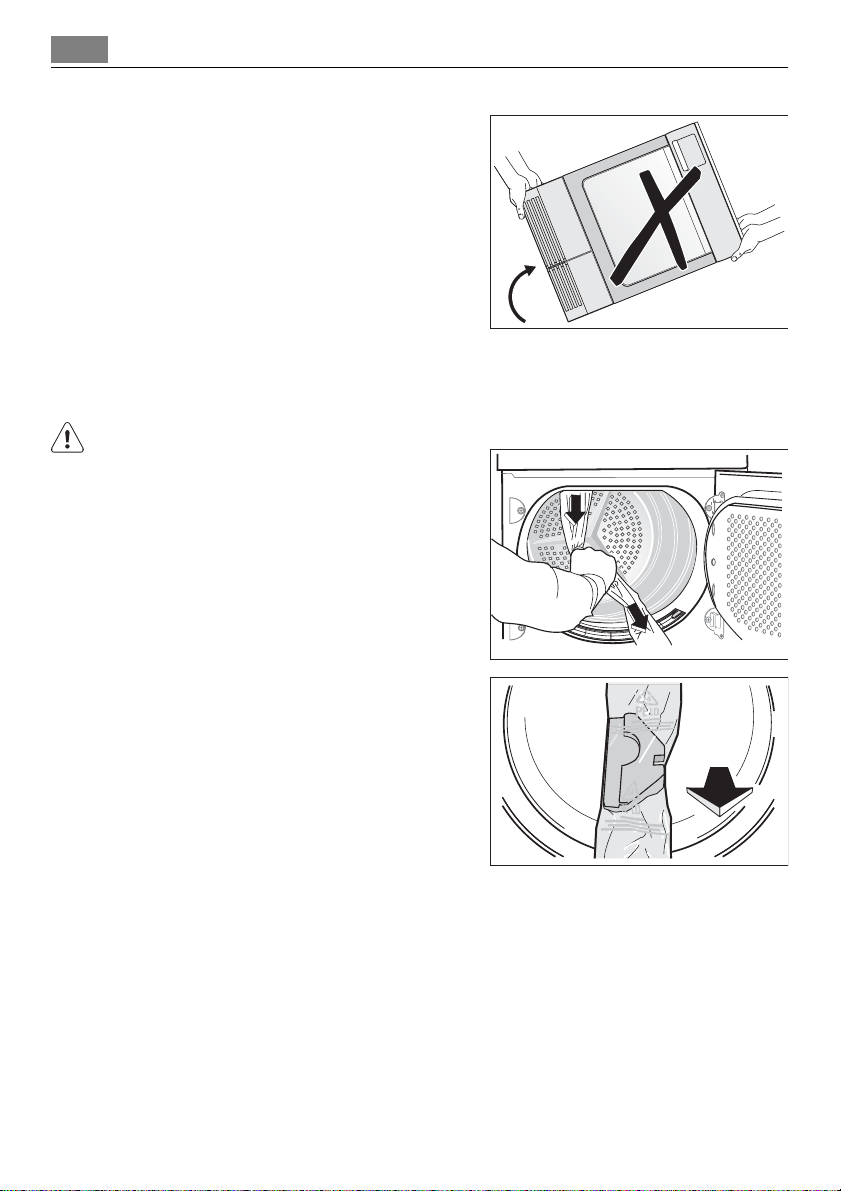

Přeprava spotřebiče

Pokud nelze spotřebič přepravovat ve
svislé poloze, přepravujte ho na jeho
levé straně (viz obrázek).

36 Instalace

Odstranění bezpečnostních přepravních prvků

POZOR
Před použitím je nutné odstranit vše‐

chny části přepravního balení.

1. Otevřete plnicí dvířka.

2. Odtrhněte lepicí proužky z horní

části bubnu zevnitř spotřebiče.

3. Ze spotřebiče vyjměte fóliové

hadice a polystyrénové
vycpávky.

Umístění spotřebiče

• Kvůli pohodlí doporučujeme umístit sušičku v blízkosti pračky.

• Bubnovou sušičku je nutné instalovat na čisté místo, kde se nemohou

usazovat nečistoty.

• Okolo sušičky musí volně cirkulovat vzduch. Nezakrývejte přední

větrací mřížku, ani mřížky přívodu vzduchu na zadní straně

spotřebiče.

Instalace

• Sušička musí stát na pevném, rovném povrchu, který co nejvíce

utlumí vibrace a hluk zapnuté sušičky.

• Po instalaci sušičky na místo zkontrolujte její dokonalé vyrovnání

pomocí vodováhy. Jestliže není správně vyrovnaná, zdvihněte nebo

snižte nožičky podle potřeby.

• Nožičky nikdy neodstraňujte. Nezakrývejte mezeru sušičky od

podlahy tím, že ji postavíte na koberce s vysokým vlasem, prkénka

apod. Pod sušičkou by se pak hromadilo teplo a narušovalo její pro‐

voz.
Horký vzduch vypouštěný bubnovou sušičkou může dosáhnout teplot

až 60°C. Spotřebič se proto nesmí instalovat na podlahy, které nejsou
odolné vůči vysokým teplotám.

Při provozu bubnové sušičky nesmí být teplota místnosti nižší než +5°
C nebo vyšší než +35°C, protože teplota může ovlivnit výkon
spotřebiče.

UPOZORNĚNÍ
Je-li nutné spotřebič přemístit, přepravujte ho ve svislé poloze.

37

UPOZORNĚNÍ
Spotřebič se nesmí instalovat za zamykatelné dveře, posuvné dveře a

dveře se závěsem na opačné straně, než je závěs dvířek u spotřebiče.

Připojení k elektrické síti

Informace o síťovém napětí, typu proudu a potřebných pojistkách jsou
uvedeny na typovém štítku. Typový štítek je umístěn u plnících dvířek
(viz část "Popis spotřebiče" .

UPOZORNĚNÍ
Výrobce odmítá veškerou odpovědnost za škody a zranění, k nimž do‐

šlo v důsledku nedodržení výše uvedených bezpečnostních pokynů.
Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést naše

servisní středisko.

Přívodní kabel musí být po instalaci spotřebiče přístupný.
Připojte spotřebič pomocí uzemněné zásuvky podle platných předpisů.

38 Instalace

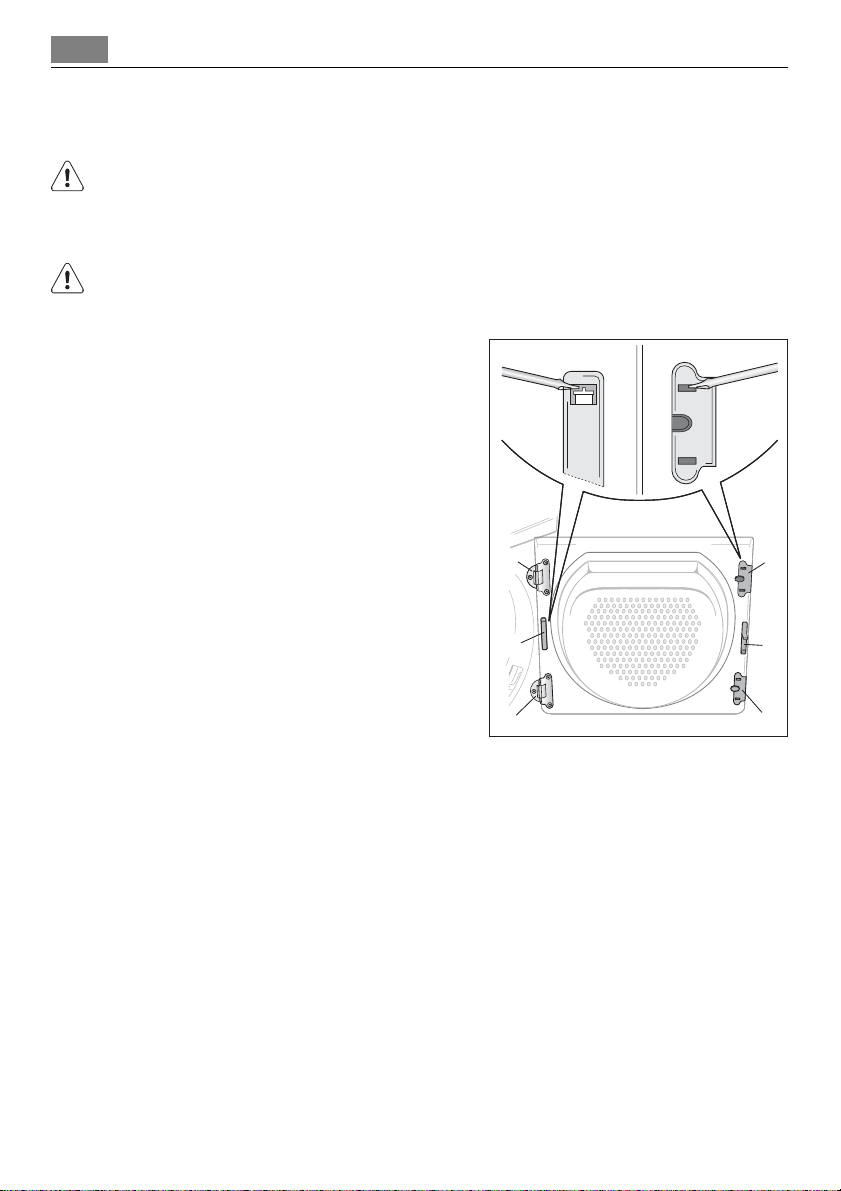

Změna směru otvírání dvířek

UPOZORNĚNÍ
Dveřní závěs smí vyměňovat pouze odborník. Potřebujete-li opravu,

obrat’te se na naši zákaznickou službu nebo na svého prodejce.

UPOZORNĚNÍ
Před změnou dvířek odpojte síťovou zástrčku.

1. Otevřete plnicí dvířka.

2. Odšroubujte závěs A z přední

části spotřebiče a sejměte plnicí
dvířka.

3. Odstraňte krytky B a C.

Postupujte tak, že zasunete šrou‐
bovák do štěrbin jako na obrázku,
zatlačte lehce směrem dolů a
krytky odstraňte pákou.

4. Použijte vhodný nástroj a pomocí

tlaku uvolněte pojistný blok D z
upínadla se západkou, vytáhněte
ho a znovu ho po otočení o 180°
zasuňte na opačné straně.

5. Odšroubujte závěs A z plnicích

dvířek, otočte o 180°, znovu ho zasuňte na opačné straně a
zašroubujte.

6. Po otočení o 180° zasuňte krytky B a C na opačné straně.

AC

B

A

D

C

Instalace 39

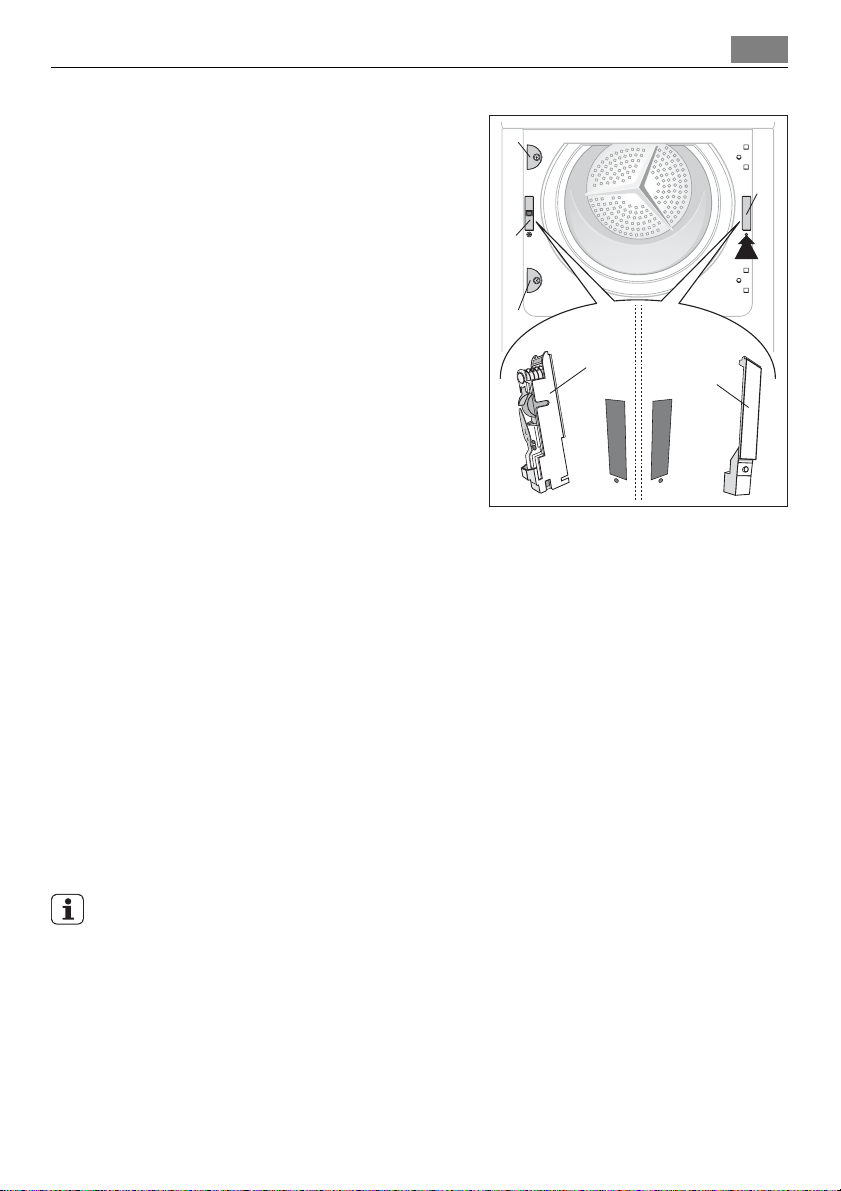

7. Odšroubujte krytky E z přední

části spotřebiče, otočte je o
180° a zašroubujte je na
opačné straně.

8. Odšroubujte zámek dvířek F ,

trochu ho posuňte dolů a
vyjměte ho z přední části
spotřebiče.

9. Odpojte konektor kabelu ze

zámku dvířek F.

10. Zatlačte tlačítko se západkou

G dovnitř a dolů, stiskněte
lehce kryt a odstraňte ho z
přední části spotřebiče.

11. Odpojte konektor kabelu z

krytu G.

12. Přesuňte zámek dvířek F na opačnou stranu, zasuňte konektor

kabelu a přišroubujte aretaci dvířek.

13. Na druhé straně zasuňte konektor kabelu do krytu G, nasaďte kryt

a nechte tlačítko se západkou zablokovat na jeho místě.

14. Nasaďte plnicí dvířka a závěsy do příslušných prohlubní na přední

části spotřebiče a přišroubujte.
Poznámka k ochraně kontaktů:Spotřebič funguje opět bezpečně pouze
tehdy, jsou-li nasazeny všechny plastové díly.

E

G

F

E

F

G

Speciální příslušenství

Instalační souprava pro umístění sušičky na pračku
K dispozici v servisním středisku nebo u specializovaného prodejce.

Tyto instalační soupravy lze použít k umístění sušičky a automatické
pračky AEG-Electrolux (60 cm široká, přední plnění) na sebe za účelem
úspory místa. Automatická pračka je dole a sušička nahoře.

Verze k dodání:
– s vysunovací odkládací deskou 916.018 903

Přečtěte si prosím pozorně návod přiložený k soupravě.
Instalační souprava pro vnější vypouštění kondenzátu

40 Životní prostředí

Přiloženo ke spotřebiči

Instalační souprava 125 122 510 pro přímé vypouštění kondenzátu do
umyvadla, sifonu, odpadu apod. Kondenzační nádržka se nemusí vy‐
lévat, ale musí zůstat na svém místě ve spotřebiči: Řiďte se částí
"Funkce programů", kde najdete možnost deaktivace poplachu
PRÁZDNÝ ZÁSOBNÍK NA VODU

Max. výška výtlaku: 1 m od spodku sušičky; max. délka výtlaku: 3 m
Přečtěte si prosím pozorně návod přiložený k soupravě.

.

Životní prostředí

Obalový materiál

Obalový materiál neškodí životnímu prostředí a je recyklovatelný.
Plastové díly jsou označeny značkami, např. >PE <, >PS<, apod.
Zlikvidujte prosím veškerý obalový materiál ve vhodném kontejneru ve
sběrném dvoře v místě svého bydliště.

Starý spotřebič

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří
do domácího odpadu. Je nutné odvézt ho do sběrného místa pro
recyklaci elektrického a elektronického zařízení. Zajištěním správné
likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro
životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhod‐
nou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto
výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci
domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Tepelné čerpadlo této sušičky obsahuje uzavřený chladicí okruh
naplněný chladivem bez fluoro- chloro- halogenovaných uhlovodíků.
Chladicí okruh tepelného čerpadla se nesmí poškodit.

UPOZORNĚNÍ
Pokud sušičku už nechcete používat, vytáhněte zástrčku ze zásuvky.

Odřízněte přívodní kabel a zlikvidujte ho. Zničte háček plnicích dvířek.
Děti se pak nemohou v sušičce zavřít a ohrozit tak svůj život.

Životní prostředí 41

Tipy k ochraně životního prostředí

• Po usušení v sušičce je prádlo načechrané a měkké. Při praní proto

nemusíte používat aviváž.

• Sušička bude fungovat úsporněji, jestliže:

– budete udržovat větrací štěrbiny v podstavci vždy volné;
– budete sušit množství prádla podle přehledu programů;
– budete místnost se sušičkou dobře větrat;
– mikro-jemný filtr a jemné síto budete čistit po každém sušicím cy‐

klu;

– před sušením prádlo dobře odstředíte. Příklad: Údaje o spotřebě –

podle rychlosti odstředění – pro 7kg prádla, sušeného s progra‐
mem

Otáčky za

minutu

1000 4,20 60 2,4 0,36
1200 3,92 56 2,3 0,34
1400 3,64 52 2,2 0,33
1800 3,15 45 2,0 0,30

1) Tarif: 0,15 euro/kWh

BAVLNA

Předodstředění Sušicí cyklus

K ULOŽENÍ

Zbytková vlhkost

v litrech jako %

.

Energie v kWh

Cena v EUR

1)

42

Servis

V případě technické poruchy prosím nejprve zkontrolujte, zda
nemůžete problém vyřešit sami pomocí návodu k použití (část "Co dě‐
lat, když...").

Jestliže porucha přetrvává, obraťte se na oddělení péče o zákazníky
nebo na naše servisní partnery.

Abychom vám mohli rychle pomoci,
potřebujeme následující informace:

– Označení modelu
– Číslo výrobku (PNC)
– Sériové číslo (S.No.) (čísla najdete

na typovém štítku)
– Druh poruchy
– Všechna chybová hlášení spotřebiče
Abyste měli tato čísla vždy po ruce, doporučujeme vám poznamenat si

je zde:

Označení modelu: ................................................................................

Výr.čí‐

slo: .....................................................................................................

S No.: ...................................................................................................

43

www.electrolux.com

www.aeg-electrolux.cz

125989590-00-14082007 Subject to change without notice
