Adyx LINEA 300 QUICK START GUIDE
LINEA 300
motorisation pour portail à battants
Notice d’installation
Rev. 01.2006 - Notice d'Installation
Page 2
SOMMARIO
1 PRECAUTIONS............................................................................................................................................. 3
1.1LEXIQUE DES MOTS TECHNIQUES ............................................................................................................. 3
1. 2PRECONISATIONS D'EMPLOI ....................................................................................................................... 3
2 DESCRIPTION GÉNÉRALE ........................................................................................................................... 4
2.1 USAGE PRÉVU ............................................................................................................................................... 4
2. 2DISPOSITIFS INCLUS DANS L'EMBALLAGE ............................................................................................... 4
2 .3 ACCESSOIRES (EN OPTION) ......................................................................................................................... 5
2. 4CARACTERISTIQUES TECHNIQUES ............................................................................................................ 5
3 INSTALLATION DE L'OPÉRATEUR ............................................................................................................. 6
3. 1VÉRIFICATIONS PRÉLIMINAIRES ................................................................................................................. 6
3.2DESCRIPTION DE L'INSTALLATION (STANDARD) ..................................................................................... 6
3 .3 PROCÉDURE DE MONTAGE.......................................................................................................................... 8
3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE ..................................................................................... 13
4 INSTALLATION DES ACCESSOIRES (EN OPTION) .................................................................................14
4. 1INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION .......................................................... 14
4. 2INSTALLATION DES PHOTOCELLULES .................................................................................................... 15

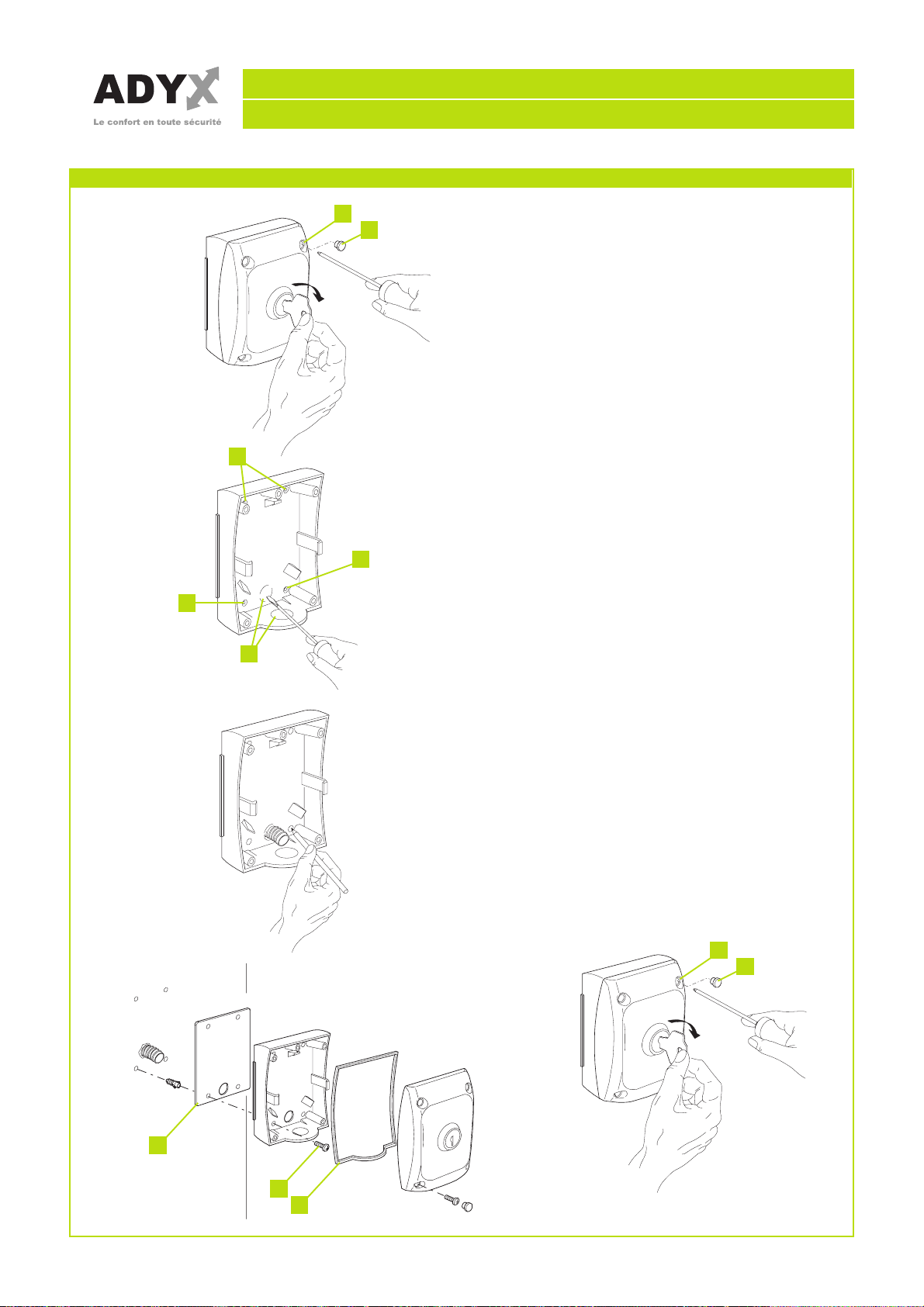

4.3INSTALLATION DU SÉLECTEUR À CLÉ ..................................................................................................... 16
5 CABLAGE ELECTRIQUE .............................................................................................................................17
5.1SCHEMA D'IMPLANTATION ....................................................................................................................... 17
5.2 DESCRIPTION DES ARMOIRES ELECTRONIQUES ....................................................................................17
5.3 CABLAGE ELECTRIQUE PLATINE ET MOTEURS ...................................................................................... 20
5 .4 CÂBLAGE DES ACCESSOIRES (EN OPTION) ............................................................................................ 22
5.5 PROGRAMMATION RADIO ........................................................................................................................ 27
5.6PROGRAMMATION ...................................................................................................................................... 29
5.7 MISE EN SERVICE ALIMENTATION ........................................................................................................... 32
5 .8 FONCTIONNEMENT MANUEL ..................................................................................................................... 32
5. 9 VERIFICATIONS - ANOMALIES ................................................................................................................. 32
Rev. 01.2006 - Notice d'Installation
Page 3
1 PRECAUTIONS
1. 1 LEXIQUE DES MOTS TECHNIQUES
MODE PAS À PAS (MODE SEMI-AUTOMATIQUE)
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande
ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Il est nécessaire d'envoyer une
deuxième impulsion pour obtenir la fermeture du portail.
MODE AUTOMATIQUE
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande
ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Celui-ci se refermera de lui-même,
après le temps de pause programmé.
VERROUILLER
Manœuvre à effectuer en tournant la clé spécifique en sens inverse horaire pour bloquer l'opérateur. Introduire
cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
DEVERROUILLER
Manœuvre à effectuer en tournant la clé spécifique en sens horaire pour déverrouiller l'opérateur. Introduire
cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
CYCLE
Durée pendant laquelle le portail ouvre ou ferme.
1.2 PRECONISATIONS D'EMPLOI
Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la
notice pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la
présente notice. Toute autre utilisation pourrait compromettre son efficacité et représenter une source de
danger.
Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A. Vérifier la présence d'un
disjoncteur différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de l'installation de terre.
ADYX décline toute responsabilité en cas d’utilisation impropre ou autre que celle pour laquelle la motorisation
est destinée.
ADYX décline toute responsabilité en cas de non respect des consignes de montage et de toutes les
préconisations stipulées dans la notice.
Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger
contre tous risques mécaniques de mouvement de la motorisation.
ADYX préconise l’installation de la signalisation lumineuse (lampe clignotante).
Utiliser exclusivement des pièces et composants d’origine ADYX.
ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisa- tion dans le
cas d'utilisation de composants d'une origine autre que ADYX.
Ne pas procéder à des modifications ou réparation des composants de la motorisation. L'utilisateur doit
s'abstenir de faire toute tentative de réparation pour remédier à un défaut.
ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermetures à
motoriser, ni des déformations qui pourraient intervenir lors de l'utilisation.
Avant toute intervention sur l'installation, couper l' alimentation courant secteur (230 volts) et déconnecter
la batterie (si présents).
Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistence telephonique
6 jours/7 0,34 TTC la minute).
Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont
pas autorisées.
Rev. 01.2006 - Notice d'Installation
Page 4
2 DESCRIPTION GÉNÉRALE
2. 1 USAGE PRÉVU
L’automatisme, permet d’automatiser les portails à battants jusqu'à 3,60 m de longueur, ajouré, semi-ajouré
et 3,00 m plein et d'un poids maximum de 200 Kg par vantail.
Il est constitué par des opérateurs linéaires électromécaniques irréversibles, alimentés à 12 Vcc.
Les deux opérateurs électromécaniques transmettent le mouvement aux vantaux par l'intermédiaire d'un
système à vis sans fin.
Le fonctionnement des opérateurs est géré par une centrale électronique de commande, contenue dans un
boîtier au degré de protection adéquat contre les agents atmosphériques, conçu et construit pour commander
l'actionnement de portails battant à un ou deux vantaux d'une puissance maximum de 50W par moteur.
Cette carte est munie d'un dispositif d'embrayage électronique en mesure d'agir de façon indépendante sur
chaque moteur.
Le système irréversible garantit le blocage mécanique du portail quand le moteur n’est pas en fonction. Un
déverrouillage manuel permet de manœuvrer le portail en cas de dysfonctionnement.
L’automatisme a été conçu et construit pour contrôler l’accès des véhicules. Eviter toute autre utilisation.
2. 2 DISPOSITIFS INCLUS DANS L'EMBALLAGE
L'emballage est constitué par les dispositifs illustrés dans la Figure; vérifier immédiatement sa correspondance
au contenu de l'emballage ainsi que le parfait état des dispositifs.
A) Opérateur
A
B
B) Opérateur
C ) Télécommande
D) Récepteur radio
E) Boîtier pour
l'armoire électronique
E1) Une seule armoire
de manœuvre électronique
multifonction
E2) Transformateur toroïdal
A B
E3) Batteries
F) Pattes et menuiserie
métallique
C
D
F1) Patte postérieure
F2) Patte antérieure
C
D
F3) Vis, écrous et rondelles
G ) Notice d’installation
N.B.: le Kit ne comprend pas les
vis et les chevilles de fixation de
G
F
E
l'opérateur au mur et au portail.
G
E1
E2
E3
E
F
F1
F3
F2
Rev. 01.2006 - Notice d'Installation
Page 5
2 .3 ACCESSOIRES (EN OPTION)
A
A) Dispositif lumineux de
signalisation
A1) Support de l'antenne
A2) Support du dispositif de
signalisation
A3) Guide-câbles et vis
B) Photocellule Émettrice
C) Photocellule Réceptrice
A1
A2
A3
D) Sélecteur à clé
D1) Entretoise gommée
D2) Clés
D
D1
B
C
D2
2.4 CARACTERISTIQUES TECHNIQUES
Tension d'alimentation Moteur: 12 volts CC
Puissance absorbée: 7 W
Temps de recharge: 10mn / cycle
Température utilisation: -20°C /+55°C
Poids opérateur: 2,8Kg
Indice de protection: IP55
Longueur maxi par vantail: Portail ajouré 1,80 m
Portail à panneaux 1,50 m
Poids maxi par vantail: 200 Kg
Caractéristiques Transformateur: Primaire 230V ~/ sec.13V ~/ 150VA
Caractéristiques Batteries: Pbhermétique 12Vcc-1,2Ah - dimensions 97x48x51mm
Fusiblesdeprotection: n°2
Rev. 01.2006 - Notice d'Installation
Page 6
3 INSTALLATION DE L'OPÉRATEUR
3. 1 VÉRIFICATIONS PRÉLIMINAIRES
Au niveau de votre portail
Pour un fonctionnement correct de votre motorisation, la structure du portail doit présenter les caractéristiques
suivantes:
• Structure rigide et robuste
• Mouvement de rotation régulier et uniforme des vantaux exempt de frottements
• Etre équipé d'une barre transversale rigide pour placer les motorisations de 40 à 60 cm du sol
• Présence de butées latérales et d'une butée centrale
Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation
de la motorisation.
A) Opérateur
B) Opérateur
C) Armoire de manœuvre
électronique.
D) Lampe clignotante 12 Vda
D
G
A
(En option)
E) Photocellule Émettrice
(En option)
F) Photocellule Réceptrice
(En option)
G) Sélecteur à clé (En option)
H) Butée gauche
I) Butée droite
L) Butée centrale
N.B: la butée centrale et les
E
H
L
B
I
F
C
butées latérales doivent être
obligatoirement présentes
N.B: Il est obligatoire d'éliminer
la serrure du portail et/ou de tout
organe de blocage mécanique.
3. 2 DESCRIPTION DE L'INSTALLATION (STANDARD)
Prévoir un câble de 3 x 1,5 mm² pour amener le courant 230 V protégé par un fusible ou par un disjoncteur
de 10 Ampères, de l'habitation au portail.
Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.
Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques
de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisme.
Rev. 01.2006 - Notice d'Installation
Page 7
3.2.1 MATERIEL ELECTRIQUE À PREVOIR
GAINES:
Réf. ICTA . 20 - 20m
CABLES
Câble secteur ; rigide gaine noire type U1000R2V 3x1,5 mm² (2+terre)
- Câble souple gaine noire
2 x 2,5 mm² Moteurs - 9 à 10 m
2 x 1,5 mm² Clignotant - 2,5 m
3 x 0,5 mm² Cellule + Sélecteur - 7 m
2 x 0,5 mm² Cellule - 2,5 m
CARTOUCHE SILICONE
Pour garantir l'étanchéité d'éventuels boîtiers pour dérivations électriques.
3.2.2 VISSERIE À PRÉVOIR (NON COMPRISE DANS LE KIT)
CHEVILLES MÉTALLIQUES
8 chevilles métal M8 x 60 (patte pilier plein) ou 8 chevilles scellement chimiques (patte pilier creux)
CHEVILLES PLASTIQUE
- 6 chevilles Ø 6 (photocellules)
- 4 chevilles Ø 6 (coffret)
- 4 chevilles Ø 6 (boîtes de dérivation)
- 4 chevilles Ø 6 (sélecteur à clé)
- 2 chevilles Ø 6 (lampe clignotante)
VIS
- 4 vis M8 x 60 pour les pattes pilier.
- 4 vis M8 x 60 (suivant épaisseur portail) pour les pattes vantail.
- 16 vis pour chevilles plastique
Prévoir l’emplacement du coffret électronique du côté où arrive le secteur.
C
C
SCHEMA DE CABLAGE POUR
PORTAILS A BATTANTS
A) Interrupteur
magnétothermique
différentiel
B) 3x1,5 (2+1) pour 230Vca
C) CÂBLE MOTEUR NON
MODIFIABLE
B
A
Rev. 01.2006 - Notice d'Installation
3. 3 PROCÉDURE DE MONTAGE
Commencer par le côté gauche. Suivre les étapes de montage chronologiquement.
Ensuite procéder de la même manière pour le côté droit.
3.3.1 IMPLANTATION OPÉRATEURS
A) Opérateurs gauche
B) Opérateurs droit
A B
POSITIONNEMENT STANDARD DE LA PATTE SUR LE PILIER
Le tableau indique les cotes
d'installation préconisées.
Page 8
TABLEAU DE COTES IMPLANTATION
Angle d’ouverture jusqu’a 90°
C
0 mm
25 mm
50 mm
75 mm
100 mm
A
140 mm
130 mm
130 mm
130 mm
110 mm
Trou D à utiliser
120 mm
120 mm
94 mm
68 mm
68 mm
Angle d’ouverture de 90° à 100° maxi
DOUILLE
NOIRE
VERIN
PATTE
PORTAIL
PATTE
PILIER
Patte pilier avec les 3 trous D
C
0 mm
25 mm
50 mm
A
130 mm
130 mm
130 mm
Trou D à utiliser
120 mm
94 mm
68 mm
Rev. 01.2006 - Notice d'Installation
Page 9
DIFFÉRENTS EXEMPLES DE POSITIONNEMENT DE LA PATTE SUR LE PILIER
1) COTE C: (superieure à 10 cm)
Il est nécessaire de nicher la patte
pilier, dans le pilier afin de
respecter les côtes
d’implantation.
Utiliser le trou le plus prés du
pilier sur la patte
B ne doit pas dépasser 16 cm
A + B = 2 cm maxi
C superior à10 cm
2) PILIER ETROIT
Prévoir un support métallique
pour fixer la patte pilier
afin de respecter les côtes
d’implantation (voir tableaux des
côtes).
3) ECOINÇON
B = de 12 à 16 cm
Cote: X
BOUTE
OUVERTURE
INTERIEUR
Côte X minimum = 13,5 cm
Si côte X inférieure à 13,5 cm
prévoir une niche pour loger
l’opérateur quand le portail est
ouvert.
4) COTE C NEGATIVE MAXIMUM 2 cm
C negatif maximum -6 cm
Rev. 01.2006 - Notice d'Installation
Page 10
Mettre une entretoise égale à C pour
avoir B = 12 cm
3.3.2 POSITIONNEMENT DE LA PATTE PILIER
Commencer par le côté gauche (vu de
l’intérieur).
Respecter la chronologie des etapes de
montage.
Faire toutes les operations, portail fermé.
A) Côté A suivant tableau des côtés
d’implantation.
B) L'axe renfort doit se situer à 1/3
du bas de la hauteur totale du
portail.
C) Pour une ouverture à 90°.
Le haut de la patte 25 mm audessus de l’axe renfort.
Après avoir déterminé la position de la patte pilier, tracer les contours de la patte et l'axe des 4 trous.
Vérifier avec un niveau l'horizontalité.
Rev. 01.2006 - Notice d'Installation
Page 11
3.3.3 MONTAGE DE LA PATTE PILIER
3.3.4 MONTAGE DU OPÉRATEURS
Percer les 4 trous tracés à la position déterminée
avec un forêt béton. Fixer la patte avec 4 chevilles
métal M8x60; dans l'axe des trous.
Procéder de la même manière sur le pilier droit.
Si pilier mètal, possibilité de souder.
Monter l’arrière du vérin sur la
patte au trou D défini dans le
tableau de côtes d’implantation.
Mettre la rondelle et visser
l'écrou. M10 sur l'axe; serrer
avec une clé de 19mm.
3.3.5 PRÉPARATION DES OPÉRATEURS
1
2
4
VERROUILLER
3
DÉVERROUILLER
Vérifier que l’axe (1) est contre
la partie antérieure de l’opérateur;
dans le cas contraire, tourner la
clé de déverrouillage, introduite
dans son logement, en sens
horaire jusqu’au bout de sa
course.
Tourner la clé de déverrouillage
de 6-7 tours en sens inverse
horaire d’après la Fig.
Introduire la douille (2) dans la
patte d’attache antérieure (3).
L’arrêt mécanique (4) sur la
douille devra coïncider avec la
rainure de l’axe de l’opérateur.
Introduire l’axe dans la douille.
Tourner la clé de déverrouillage
en sens horaire jusqu’au bout de
sa course.
Tourner la clé de déverrouillage
de 3 tours en sens inverse
horaire.
Loading...
