OUVRE PORTAIL

A BATTANTS

AUTOMATIQUE

NOTICE D’INSTALLATION ET

’UTILISATION

Réf. usine : KBT 51

Parc Industriel de la Lauze 19, rue Maryse Bastié 34430 St-JEAN DE VEDAS

ASSISTANCE TELEPHONIQUE 6 jours/7 de 8h30 à 18h00 N° Tél.

(Vous munir de votre notice d’installation

0892 69 00 34

(0,34€ la minute)

avant tout appel)

Page 2

SOMMAIRE

Votre motorisation de portail .................1

• Composition du kit

• Conseils importants avant installation : - Alimentation électrique

- Votre portail

LEXIQUE DES MOTS TECHNIQUES

Mode pas à pas Une commande fait ouvrir. Il faut une autre commande pour fermer. Mode automatique Une commande fait ouvrir. Le portail se refermera tout seul, après le temps de

pause programmé.

Dip Mini-interrupteurs numérotés qui se trouvent sur la carte principale. Verrouiller Manœuvre à effectuer sur le dessus du vérin avec la clé, pour bloquer le vérin

le vérin mécaniquement.

Côté gauche Côté droit

Déverrouiller Manœuvre à effectuer sur le dessus du vérin avec la clé, pour débloquer le le vérin vérin mécaniquement.

Côté gauche Côté droit

Cycle Durée pendant laquelle le portail ouvre ou ferme. Photocellules Dispositif de sécurité infrarouge, comportant un émetteur infra-rouge et un

récepteur infra-rouge.

• Préconisations d’emploi

Préparatifs à l’installation .....................2

Particularités..........................................3

Installation.............................................4

• Montage des vérins :

a) Position de la patte pilier - b) Tableau des cotes d’installation

Montage des vérins ................................5

Montage des accessoires.........................6

Câblage électrique..................................7

Branchement des accessoires (option) ..8-9

Réglages et pré-réglages......................10

Mise en service et Tableau

des anomalies de fonctionnement.........11

Page 3

VOTRE MOTORISATION DE PORTAIL

COMPOSITION

A - 2 vérins électromécaniques

course de 500 mm B - 1 électronique de commande C - 1 coffret pour l’électronique D - 1 lampe clignotante E - 1 jeu de 2 photocellules F - 1 ou 2 télécommandes 4 canaux G - 1 sélecteur à clé : option

• 2 sachets d’accessoires

• 1 notice d’installation

• 2 condensateurs

• Récepteur embrochable

CONSEILS IMPORTANTS

ANT INSTALLATION

(option)

1) Au niveau de l’alimentation électrique

- Alimentation générale : 230 V alternatif

• Avant toute intervention sur l’installation, couper l’alimentation courant secteur (230 volts)

• Prévoir une ligne d’alimentation courant secteur protégée par disjoncteur avec fusible 10A

• Vérifier la présence d’un disjoncteur différentiel de 30 mA sur votre circuit électrique

• Vérifier l’efficacité de l’installation de terre. Mise à la terre des vérins / Motoréducteurs / Motoréducteur coulissant par les fils vert/jaune de la motorisation correspondante.

2) Au niveau de votre portail

Pour un fonctionnement correct de votre motorisation, la structure existante, ou à réaliser de votre portail, doit présenter les caractéristiques suivantes :

- Structure rigide et robuste

- Mouvement de rotation régulier et uniforme des vantaux exempt de frottements

- Etre équipée d’une barre transversale rigide pour positionner les vérins ou bielles - barre située en dessous du milieu de la hauteur du portail

- Présence de butées latérales et d’une butée centrale

Il est recommandé d’effectuer les travaux nécessaires de ferronnerie, de graissage et autres, avant l’installation de votre motorisation.

PRÉCONISATIONS D’EMPLOI USAGE DOMESTIQUE INDIVIDUEL

Lire attentivement la notice d’installation avant de commencer le montage de votre motorisation.

Toujours conserver la notice pour toute consultation future. Cette motorisation a été conçue exclusivement pour l’utilisation indiquée sur la

présente notice. Toute autre utilisation pourrait compromettre son efficacité et/ou représenter une source de danger.

ADYX décline toute responsabilité en cas d’utilisation impropre ou autre que celle pour laquelle la motorisation est destinée.

ADYX décline toute responsabilité en cas de non respect des consignes de montage et de toutes les préconisations stipulées dans la notice d’installation.

Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous risques mécaniques de mouvement de la motorisation.

ADYX préconise l’installation de la signalisation lumineuse (lampe clignotante). ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la

motorisation dans le cas d’utilisation de composants d’une origine autre que ADYX. Utiliser exclusivement des pièces et composants d’origine ADYX. Ne pas procéder à des modifications ou réparation des composants de la motorisation. L’utilisateur doit s’abstenir de faire toute tentative de réparation pour remédier à un

défaut. Il est impératif de téléphoner à l’assistance téléphonique ADYX 0892 69 00 34 (0,34€ la minute).

Toutes les interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.

Page 4

PREPARATIFS A L’INSTALLATION

- MATÉRIEL ELECTRIQUE A PREVOIR

- GAINES :

- Réf. ICTA Ø 20 - 20 m

- CÂBLES :

- Câble secteur : rigide gaine noire type U1000 R2V 3 x 1,5mm2(2 + terre) suivant longueur de l’installation

- Câble souple gaine noire 4 x 1,5 mm2Moteurs - 9 à 10 m 2 x 1,5 mm2Clignotant - 2,5 m 2 x 0,5 mm2Cellule + Sélecteur - 7 m 3 x 0,5 mm2Cellule - 2,5 m

- CARTOUCHE SILICONE Pour étanchéité, coffret électronique et accessoires

- 2 boîtes de dérivation étanches (IP 55)

- 1 barrette de dominos 10 mm

- ACCESSOIRES DE VISSERIE A PREVOIR

- CHEVILLES MÉTALLIQUES

- 6 chevilles métal M8 x 60 (patte plier plein)

ou 6 chevilles scellement chimique (patte pilier creux)

- CHEVILLES PLASTIQUE

- 2 x 3 chevilles Ø 6 (photocellules)

- 1 x 4 chevilles Ø 6 (coffret)

- 1 x 2 chevilles Ø 6 (boîtes de dérivation)

- 2 chevilles Ø 6 (lampe clignotante)

- 14 vis pour chevilles plastique

- BOULONS

- 6 boulons M 8 x 60 (suivant épaisseur portail)

pour les pattes vantail

- Prévoir l’emplacement du coffret électronique du côté où arrive le secteur.

- Le portail doit être dépourvu de tout blocage mécanique (voir tableau précédent).

CARACTERISTIQUES TECHNIQUES DE VOTRE MOTORISA

CARACTERISTIQUES DES VERINS

Tension d’alimentation : 230 V 50/60 Hz Puissance absorbée : 280 watts Moteur électrique : 4 pôles 1400 t/mn Force de traction : 300 daN Course utile de la tige : 490 m/m Vitesse de la tige : 1.5 cm/s Température d’utilisation -20°C +55°C Poids de l’opérateur : 6 Kg Indice de protection : IP54 Fréquence d’utilisation : 18 cycles/h Poids maxi du vantail : 300 kg Longueur maxi du vantail : 3 m

TION

Page 5

PARTICULARITÉS

1) OUVERTURE VERS L

Longueur de patte pilier = 18 cm + X (position gond). Encombrement du système dans le passage : 25 cm de chaque côté.

IMPORTANT :

• Inverser les fils NOIRS et MARRONS de chaque vérin (par rapport au câblage standard)

• Ne pas installer de jeu de photocellules à l’extérieur sur le pilier, l’installer au-delà du vantail ouvert

’EXTÉRIEUR : 95° maximum 3) PILIER ETROIT

Prévoir un support métallique pour fixer la patte pilier afin de respecter les côtes d’implantation (voir tableaux).

4) ECOINÇON

Côte X minimum = 20 cm Si côte X inférieure à 20 cm prévoir une niche pour loger l’opérateur (portail ouvert)

2) COTE C : (supérieure à 25 cm)

Il est nécessaire de nicher la patte pilier dans le pilier

afin de respecter les côtes d’implantation

▼

A + B = Course utile = 44 cm maximum

5) COTE C INFERIEURE A 5cm OU NEGATIVE

Il faut rallonger la patte pilier ou mettre une entretoise égale à C afin de conserver une cote B = 17 cm

Page 6

INSTALLATION

MONTAGE DES VERINS

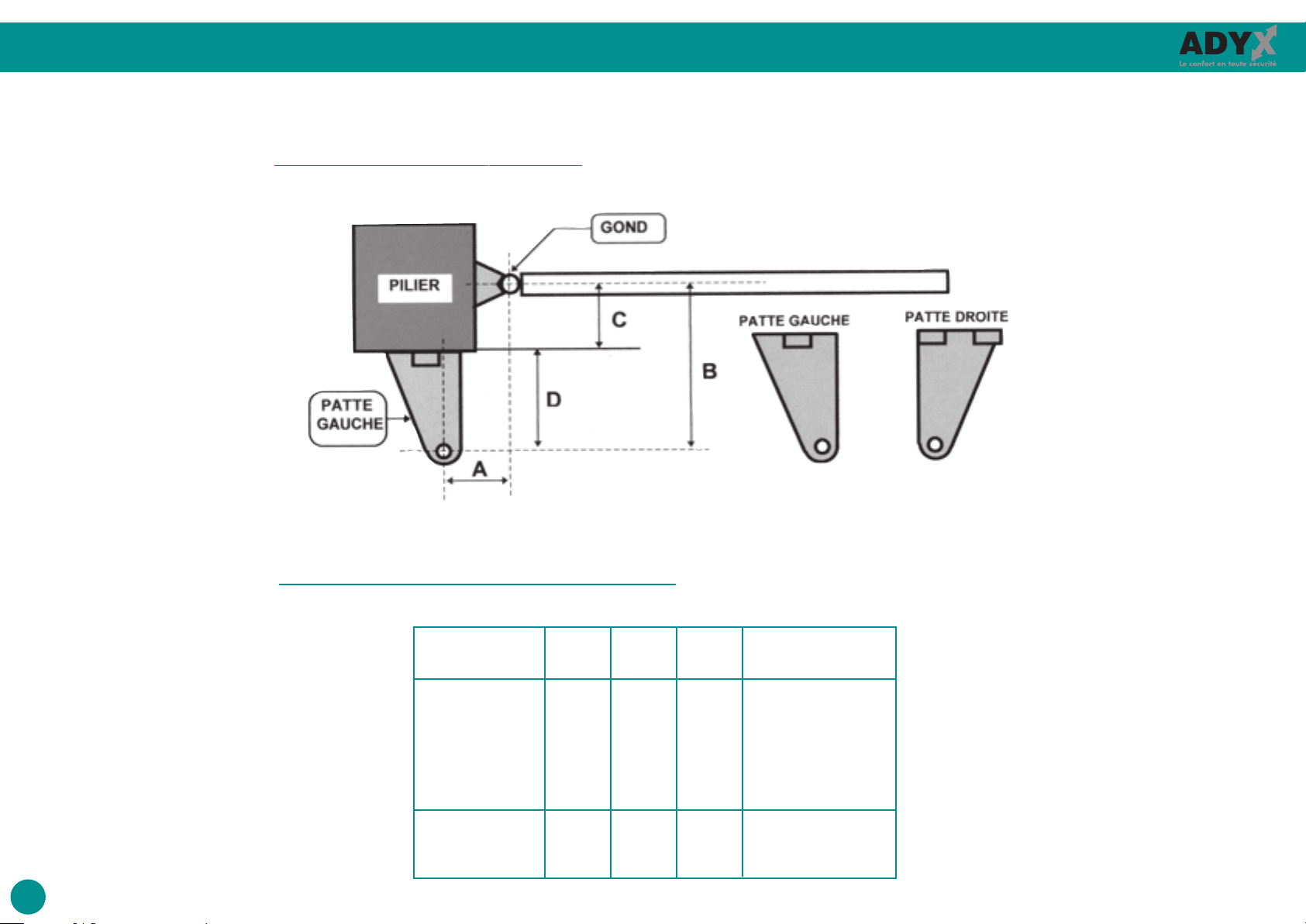

a) POSITION DE LA P

ATTE PILIER

b) TABLEAU DES COTES D’IMPLANTATION

POUR OUVERTURE JUSQU’À 90° A + B = 44 cm MAXI

Si côte C

comprise entre

0 et 5 cm 12 16,5 11,5

5 et 10 cm 12 21,5 11,5 10 et 15 cm 12 26,5 11,5 15 et 20 cm 12 31,5 11,5

20 à 25 cm 12 31,5 6,5

0 et 5 cm 22 16,5 11,5

5 et 10 cm 22 16,5 6,5

ABDAngle d’ouverture

POUR UNE

OUVERTURE

JUSQU’À

90°

POUR UNE

OUVERTURE

de 90° à 120°

Page 7

MONTAGE DES VERINS

➤➤➤➤

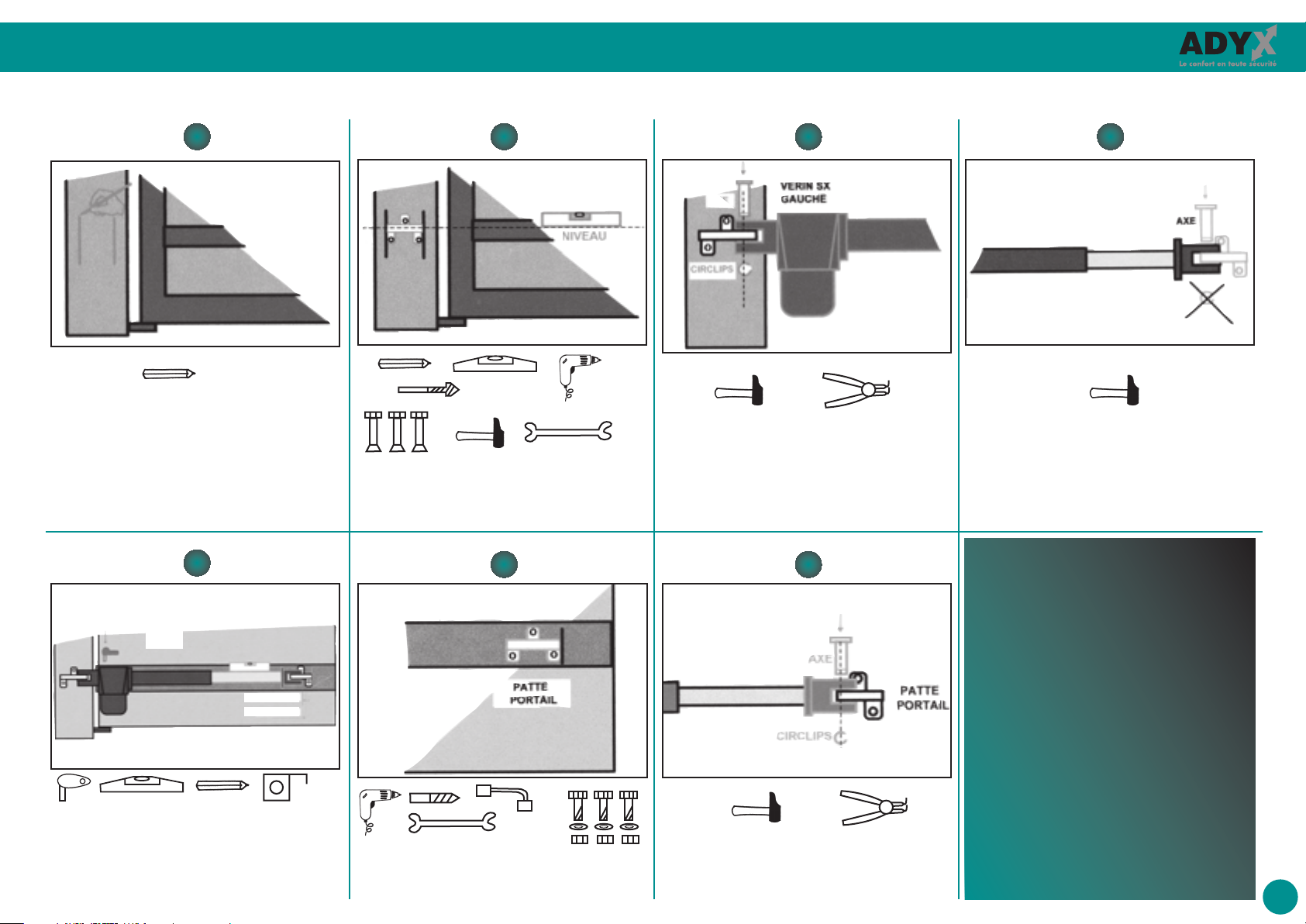

COMMENCER PAR LE CÔTÉ GAUCHE (vu de l’intérieur)

• PORTAIL FERMÉ

- Après avoir déterminé la position de la patte pilier, à l’aide du gabarit, tracer les 2 traits verticaux au niveau de la traverse où sera fixé le vérin.

RESPECTER LA CHRONOLOGIE DES ETAPES DE MONTAGE

➤➤➤➤

B C D

Ø 12

- Fixer la patte pilier à l’aide de 3 chevilles adaptées à la nature du pilier

FAIRE TOUTES LES OPERATIONS, PORTAIL FERMÉ

➤➤➤➤

- Monter l’arrière du vérin gauche sur la patte pilier à l’aide des axes fournis.

- Monter la patte portail sur l’avant du vérin (ne pas mettre le circlips).

VERIN SX

GAUCHE

RENTRER 1 CM

SORTIR A FOND

- Déverrouiller le vérin à l’aide de la clé fournie.

- Sortir le vérin à fond et le rentrer de 1cm.

- Présenter la patte portail sur la traverse et tracer sa position.

F G

- Aligner le haut de la patte portail sur le trait.

- La descendre de 5 mm en dessous du niveau (pour infiltrations d’eau)

- Mettre le circlips.

- Fixer l’avant du vérin sur la patte portail à l’aide des axes fournis.

PROCEDER

DE LA MEME

FAÇON POUR

LE VERIN DROIT

Page 8

MONTAGE DES ACCESSOIRES

H I J K

Ø 6 Ø 6

- Dévisser la carte électronique du boîtier étanche.

- Fixer le boîtier sur le pilier (du côté où arrive votre alimentation 220V) à l’aide de 4 chevilles plastique Ø 6 (non fournies).

- Etancher les 4 vis de fixation à l’intérieur du coffret

- Fixer le jeu de 2 photocellules fourni, sur les piliers (l’une en face de l’autre) à l’aide de 6 chevilles plastique Ø 6 (non fournies).

PRENDRE SOIN À L’ALIGNEMENT.

Ø 6 Ø 6

- Fixer le clignotant au sommet du pilier (visible de l’extérieur comme de l’intérieur) à l’aide de 2 chevilles plastique Ø 6 (non fournies).

- Fixer 2 boîtes de dérivation (non fournies) étanches (IP 55) une pour chaque vérin, afin de pouvoir les câbler.

Barrettes de câblages 12 bornes (non fournies).

SILICONER LES ENTRÉES

DE CABLE

Page 9

CABLAGE ELECTRIQUE

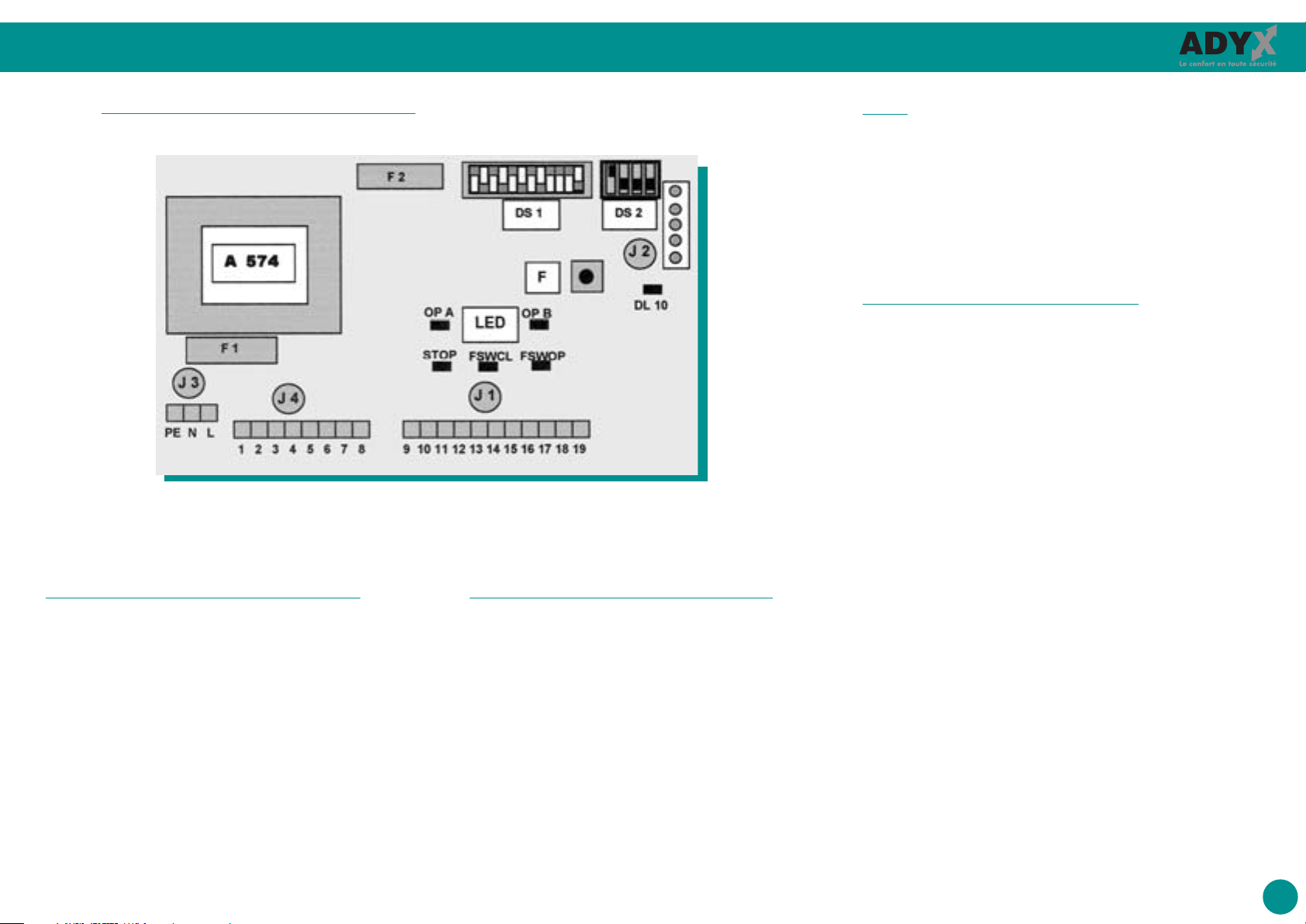

CENTRALE ELECTRONIQUE A 574

LEDS

DL 10 : voyant apprentissage OP A : ouverture totale OP B : ouverture 1 vantail STOP : voyant stop FSWCL : sécurité fermeture FSWOP : sécurité ouverture

DESCRIPTION DES BORNIERS

BORNIER J3 Bornier secteur PE : terre secteur (brancher le fil de terre +les 2 fils vert/ jaune des 2 moteurs ) N : Neutre secteur (fil bleu) L : Phase secteur (fil marron)

BORNIER J4 Bornier sorties 230 V 1 : Sortie commun moteur 1 2 : Sortie ouverture m 1 + fil condensateur 3 : Sortie fermeture m 2 + fil condensateur 4 : Sortie commun moteur 2 5 : Sortie ouverture m 2 + fil condensateur 6 : Sortie fermeture m 2 + fil condensateur 7 : Sortie clignotant 230 V 8 : Sortie clignotant 230 V

CARACTERISTIQUES TECHNIQUES

Tension d’alimentation 230 V 50Hz Puissance absorbée 10 W Charge maxi moteur 800 W Charge maxi accessoires 0.5 A Température utilisation - 20 / + 55°C Fusibles protection F1 : 5A . F2 : 0.8A Temps ouverture/ fermeture Programmable de 0 à 120 s Temps de pause 10 , 30 , 60 s Temps de retard fermeture 0 , 5 , 10 s Temps de retard ouverture 2 s Force de poussée Réglable sur chaque moteur Touche de programmation Apprentissage simple ou complet

des temps de fonctionnement indépendants + ralentissement

PRESENTATION de la CENTRALE

Fusibles : F1 : 5A F2 : 0.8 A J1 : Bornier basse tension J2 : Connecteur radio J3 : Bornier secteur 230 Volts J4 : Bornier sorties 230 V DS1 : micro switch de 1 à 12 DS2 : micro switch de 1 à 4 F : poussoir apprentissage temps

BORNIER J2 Connecteur 5 broches pour récepteur embrochable 433 MHz

BORNIER J1 Bornier basse tension

9 : OPEN A - Entrée commande ouverture totale 10 : OPEN B - Entrée commande ouverture 1 vantail 11 : STP - Entrée commande STOP 12 : FSW CL - Entrée cellule active en fermeture 13 : FSW OP - Entrée cellule active en ouverture 14 : ( - ) Sortie ( - 24 v cellules ) 15 : ( - ) Entrée Commun (accessoires) 16 : ( - ) Entrée Commun (accessoires) 17 : +24 Sortie + 24 V (accessoires) 18 : +24 Sortie + 24 V (cellules) 19 : -TX FSW Sortie – 24 V (émetteur cellule)

Page 10

BRANCHEMENT ACCESSOIRES (OPTION)

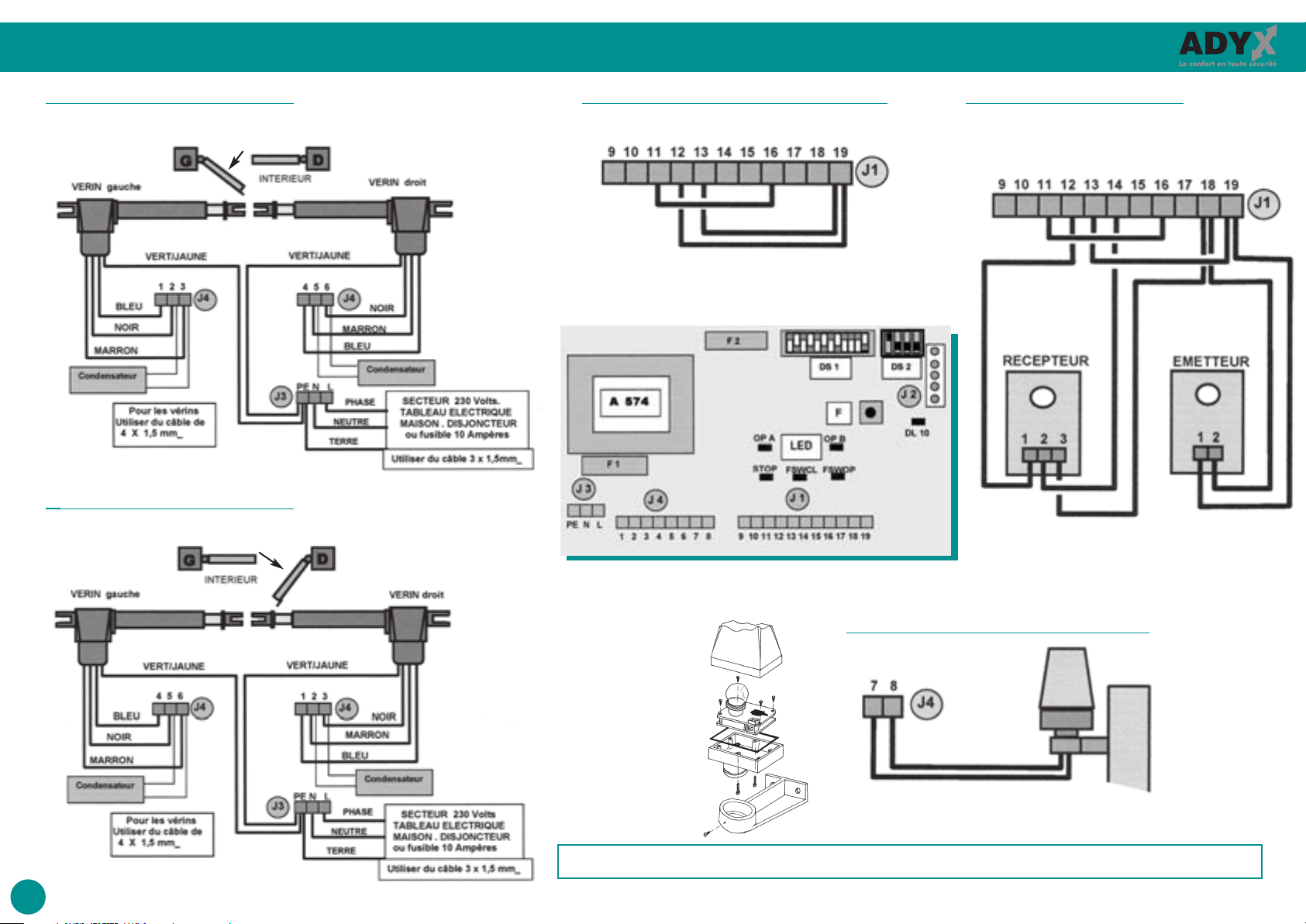

● BRANCHEMENT VERINS

LE VANTAIL DE GAUCHE S’OUVRE LE 1erVERS L’INTERIEUR

● BRANCHEMENT VERINS

LE VANTAIL DE DROITE S’OUVRE LE 1erVERS L’INTERIEUR

● PAS DE CELLULES BRANCHÉES

Les 3 PONTS sont IMPERATIFS

● UN JEU DE CELLULES

Utiliser du câble de 0,75m/m2ou du câble téléphone

SECURITE A LA FERMETURE

● BRANCHEMENT CLIGNOTANT

Utiliser du câble de 2 x 0,75 mm

ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE

Page 11

BRANCHEMENT ACCESSOIRES (OPTION)

● 2e JEU DE CELLULES (option)

Utiliser du câble de 0,75m/m2ou du câble téléphone

SECURITE A L’OUVERTURE

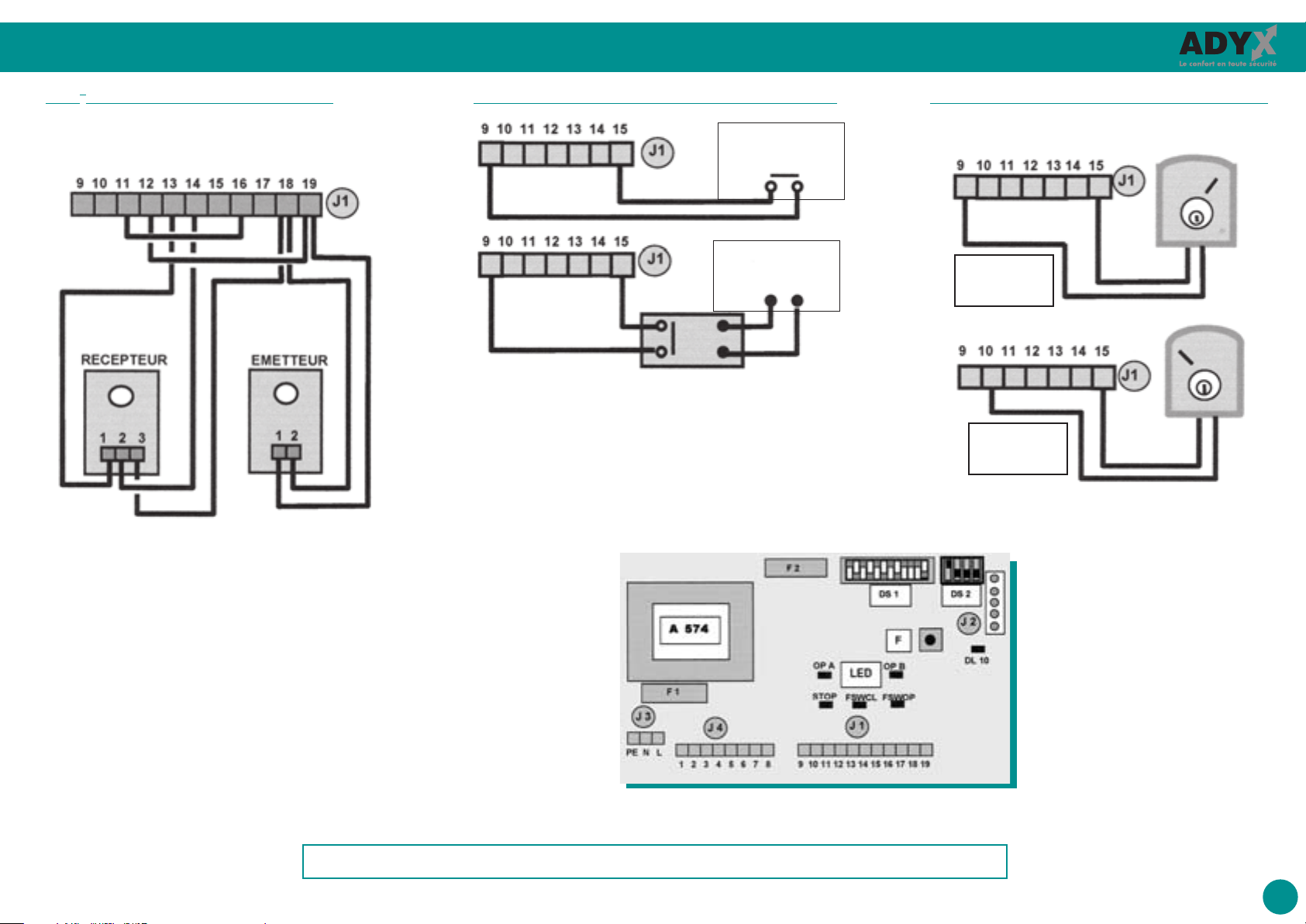

● BRANCHEMENT PORTIER OU VIDEO

Portier avec sortie

A contact sec

(sans tension)

Portier avec sortie

délivrant une

tension de 12 V

RELAIS 12 VAC

EN OPTION

● BRANCHEMENT SELECTEUR A CLÉ

Utiliser du câble de 0,75m/m2ou du câble téléphone

NO C4

OUVERTURE

TOTALE

NO C4

OUVERTURE

PARTIELLE

☛ Le 2e jeu de cellules en option qui assure

la sécurité à l’ouverture se place à l’intérieur au-delà des vantaux ouverts.

ETANCHEISER LES ENTREES DE CABLES AVEC DU JOINT SILICONE

Page 12

REGLAGES ET PRE-REGLAGES

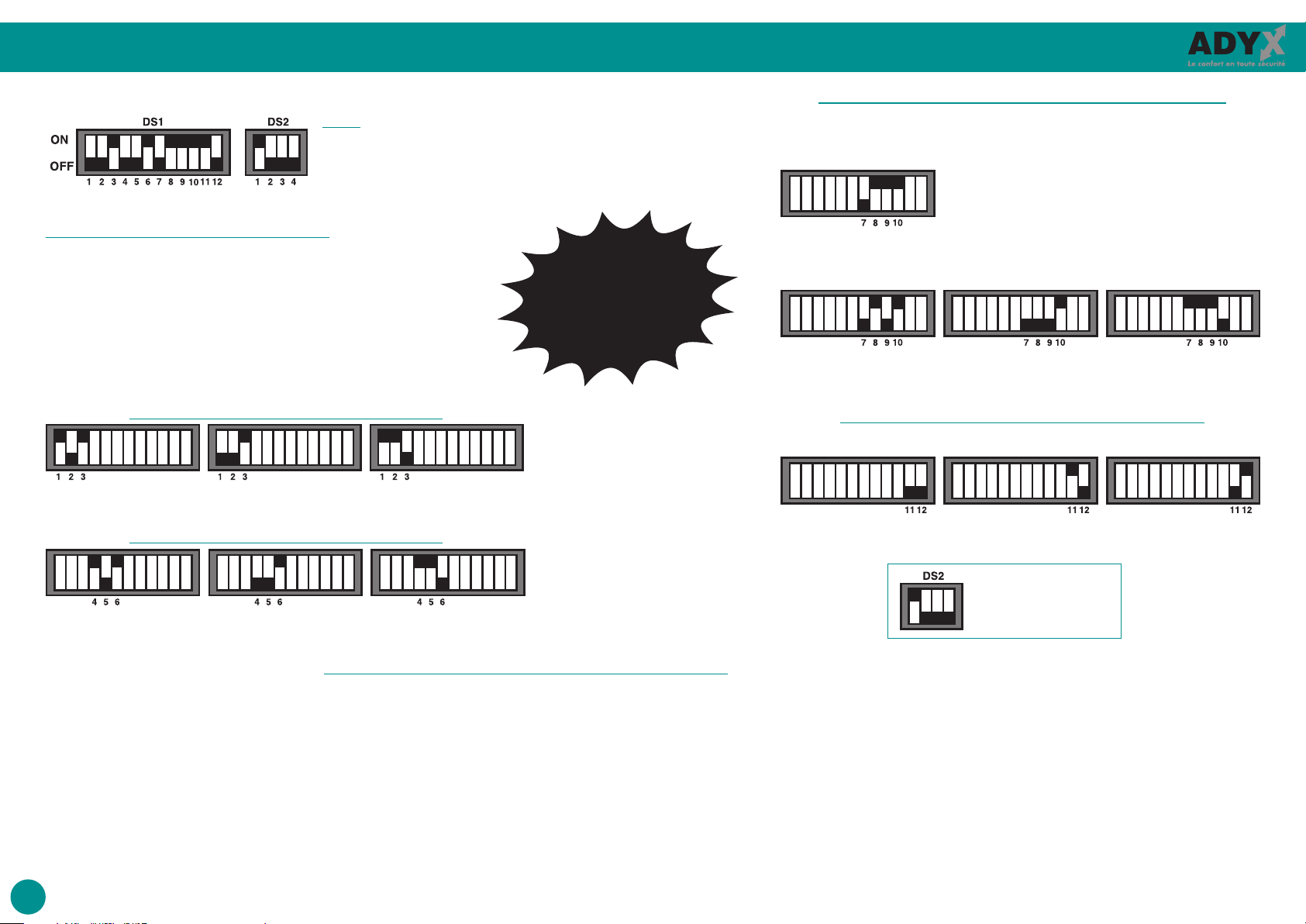

METTRE LES DIP-SWITCH de DS1 et DS2 en position PRECONISEE

DS1

DIP 1,2,3 Réglage puissance moteur 1 DIP 4,5,6 Réglage puissance moteur 2 DIP 7,8,9,10 Réglage logique de fonctionnement DIP 11,12 Réglage retard à la fermeture

PREMIERE MISE EN SERVICE

Mettre sous tension. Déverrouiller les vérins, mettre les 2 vantaux à 45°. Reverrouiller. Faire une commande par la télécommande. Vérifier que les 2 vantaux vont vers l’ouverture . SI NON ; couper le courant, revoir le branchement des moteurs et inverser les fils

marron et noir sur chaque moteur qui est parti vers la fermeture .

RÉGLAGE PUISSANCE MOTEUR 1

PORTAIL LEGER REGLAGE PRECONISE

PORTAIL LOURD

OU TEMPS FROID

RÉGLAGE PUISSANCE MOTEUR 2

ATTENTION !

Les curseurs

sont en noir

et non en blanc.

RÉGLAGE LOGIQUE DE FONCTIONNEMENT

LOGIQUE PAS A PAS Il faut commander l’ouverture par la télécommande Il faut commander la fermeture par la télécommande

C’est le mode préconisé pendant les réglages

LOGIQUE AUTOMATIQUE Il faut commander l’ouverture et le portail se ferme automatiquement après le temps de pause

Temps de pause

10 secondes

Temps de pause

30 secondes

RÉGLAGE DÉCALAGE A LA FERMETURE

C’est le temps de retard du 1er vantail à la fermeture

0 seconde 5 secondes 10 secondes

Temps de pause

60 secondes

PORTAIL LEGER REGLAGE PRECONISE

PORTAIL LOURD

OU TEMPS FROID

PROGRAMMATION DU TEMPS DE TRAVAIL (course et ralentissement)

Appuyer sur le poussoir F de la centrale électronique DL 10 clignote sur la centrale. Prendre la télécommande déjà réglée à la page <Réglage télécommande et récepteur radio>. LE REGLAGE SE FAIT EN APPUYANT SUCCESSIVEMENT SUR LE BOUTON CHOISI DE LA TELECOMMANDE.

1er Appui sur la télécommande ; ralenti du moteur 1 , à environ 30cm de la butée latérale. 2ème Appui ; arrêt du moteur 1 , vantail en appui sur la butée latérale.

Le 2ème vantail démarre en ouverture.

3ème Appui ; ralenti du moteur 2 , à environ 30 cm de l’autre butée latérale. 4ème Appui ; arrêt du moteur 2 , vantail en appui sur l’autre butée latérale.

usqu’à ce que le 1er vantail démarre en ouverture (moteur 1).

NOTA : Ne pas modifier

la position des DIP-SWITCH

Le 2ème vantail démarre en fermeture.

5ème Appui ; ralenti en fermeture du moteur 2, à environ 30cm de la butée centrale. 6ème Appui ; arrêt du moteur 2, vantail en appui sur la butée centrale.

Le 1er vantail démarre en fermeture.

7ème Appui ; ralenti en fermeture du moteur 1, à environ 30cm de la butée centrale. 8ème Appui ; arrêt du moteur 1, vantail en appui sur la butée centrale, ou contre le vantail 1 .

On peut reprendre cette programmation pour affiner les réglages autant de fois que l’on veut , en appuyant sur le poussoir F de la centrale et en refaisant les mêmes manipulations. Le système est alors prêt à fonctionner.

Page 13

MISE EN SERVICE / ANOMALIES

UTILISATION AVEC UN SEUL MOTEUR

Brancher le moteur les bornes 1, 2, 3 du bornier J4.

PROGRAMMA

Appuyer sur le poussoir F de la centrale jusqu’à ce que le moteur démarre en ouverture. DL 10 clignote sur la centrale. Prendre la télécommande. Le réglage se fait en appuyant successivement sur le bouton choisi.

1er Appui sur la télécommande ; ralenti du moteur, à environ 30 cm de la butée latérale. 2ème Appui ; arrêt du moteur, vantail en appui sur la butée latérale.

APPUYER 4 FOIS SUR LE BOUTON DE LA TELECOMMANDE. Le moteur démarre en fermeture.

7ème Appui ; ralenti en fermeture du moteur , à environ 30 cm de la butée centrale. 8ème Appui ; arrêt du moteur, vantail en appui sur la butée centrale.

On peut reprendre cette programmation pour affiner les réglages, autant de fois que l’on veut, en appuyant sur le poussoir F de la centrale et en refaisant les mêmes manipulations. Le système est alors prêt à fonctionner , avec un seul moteur.

TION DU TEMPS DE TRAVAIL

ANOMALIES

DEPISTAGE ANOMALIE CORRECTION

• 1 - A la mise sous tension aucun voyant ne s’allume. a / si les cellules sont branchées, vérifier le fonctionnement des cellules. b / si les cellules ne sont pas branchées, vérifier ou faire les ponts 11-16,12-19, 13-19 c / si a et b sont bons : vérifier l’arrivée du 220 V sur bornier J3

vérifier les fusibles F1 et F2

• 2 - Le portail s’ouvre et ne se ferme pas Si cellules branchées , vérifier les cellules Si cellules non branchées vérifier ou faire le pont 12-19

• 3 - La LED (OP A) reste allumée Vérifier si pas de pont entre 9 et 15 Si oui, l’enlever. Si non, la commande entre 9 et 15 est restée bloquée.

• 4 - La LED (OP B) reste allumée Vérifier si pas de pont entre 10 et 15 Si oui, l’enlever. Si non, la commande entre 10 et 15 est restée bloquée.

• 5 - Un côté s’ouvre, l ’autre ferme Les moteurs sont branchés à l’envers.

Les cellules agissent à l’ouverture Voir le paragraphe 1ère mise en service. Le portail ferme et s’ouvre tout seul Le vantail n° 2 s’ouvre le premier

• 6 - Un côté démarre et ne va pas jusqu’à la butée Augmenter d’un niveau la puissance du moteur qui s’arrête avant la butée. Si pas de résultat, refaire une procédure de programmation du temps de travail.

• 7 - En appuyant sur le bouton de la télécommande Changer la pile 12 V sous la trappe de la télécommande.

le voyant du boîtier ne s’allume pas, ou faiblement

• 8 - La portée de la télécommande est réduite Vérifier le branchement du fil d’antenne et l’état de la pile de la télécommande. Ne jamais brancher un fil d’antenne de plus de 15 cm de longueur. Si tout est normal et si on veut une portée supérieure, prendre une antenne extérieurede 433 MHz, en option .

☛

Vous rencontrez une difficulté

APPELEZ L’ASSISTANCE TELEPHONIQUE ADYX 0892 69 00 34

☛

Vous ne pouvez pas démarrer votre motorisation

(0,34€ la minute)

Pour vous assurer le meilleur service, vous devez appeler un de ces numéros AVANT toute intervention de votre part.

Page 14

NOTES

...................................................................................................................................................................................................................................

Page 15

NOTES

Page 16
