OUVRE PORTAIL
A BATTANTS
AUTOMATIQUE
Parc Industriel de la Lauze
19, rue Maryse Bastié
34430 St-JEAN DE VEDAS
ASSISTANCE TELEPHONIQUE
0892 69 00 34
(0,34€ la minute)
(Vous munir de votre notice d’installation
avant tout appel)
Réf. usine : KBT 40
ADYX
2
VOTRE MOTORISATION DE PORTAIL
COMPOSITION
2 vérins électromécaniques
course de 400 m/m
1 électronique de commande
1 lampe clignotante : option
1 jeu de photocellules
1 télécommande
• Accessoires
• 1 notice d’installation
CARACTERISTIQUES VERIN
Tension d’alimentation : 230 V 50/60 Hz
Puissance absorbée : 280 watts
Moteur électrique : 4 pôles 1400 t/mn
Force de traction : 300 daN
Course utile de la tige : 390 m/m
Vitesse de la tige : 1.5 cm/s
Température d’utilisation -20°C +55°C
Poids de l’opérateur : 6 Kg
Indice de protection : IP54
Fréquence d’utilisation : 18 cycles/h
Longueur du portail maxi : 4 mètres
VOTRE PORTAIL
Pour un fonctionnement correct de votre motorisation, la structure existante, ou
à réaliser de votre portail, doit présenter les caractéristiques suivantes :
- Structure rigide et robuste
- Mouvement de rotation régulier et uniforme des vantaux exempt de
frottements
- Etre équipé d’une barre transversale rigide pour positionner les vérins
ou bielles à hauteur de 40 cm à 60 cm du sol
- Présence de butées latérales et d’une butée centrale
Il est recommandé d’effectuer les travaux nécessaires de ferronnerie, de graissage et autres, avant l’installation de votre motorisation.
PRÉCONISATIONS D’EMPLOI
Lire attentivement la notice d’installation avant de commencer le montage de votre
motorisation.
Toujours conserver la notice pour toute consultation future.
Cette motorisation a été conçue exclusivement pour l’utilisation indiquée sur la
présente notice. Toute autre utilisation pourrait compromettre son efficacité et/ou
représenter une source de danger.
ADYX décline toute responsabilité en cas d’utilisation impropre ou autre que celle pour
laquelle la motorisation est destinée.
ADYX décline toute responsabilité en cas de non respect des consignes de montage et
de toutes les préconisations stipulées dans la notice d’installation.
• Avant toute intervention sur l’installation, couper l’alimentation courant secteur (230
volts)
• Prévoir une ligne d’alimentation courant secteur protégée par disjoncteur fusible
10A
• Vérifier la présence d’un disjoncteur différentiel de 30 mA sur votre tableau
électrique
• Vérifier l’efficacité de l’installation de terre. Mise à la terre des vérins /
Motoréducteurs / Motoréducteur coulissant par les fils vert/jaune de la motorisation
correspondante.
Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des
zones de danger contre tous risques mécaniques de mouvement de la motorisation.
ADYX préconise l’installation de la signalisation lumineuse (lampe clignotante).
ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la
motorisation dans le cas d’utilisation de composants d’une origine autre que ADYX.
Utiliser exclusivement des pièces et composants d’origine ADYX.
Ne pas procéder à des modifications ou réparation des composants de la motorisation.
L’utilisateur doit s’abstenir de faire toute tentative de réparation pour remédier à un
défaut. Il est impératif de téléphoner à l’assistance téléphonique ADYX 0892 69 00 34
(0,34€ la minute).
Toutes les interventions ou réparations qui ne sont pas prévues expressément dans la
présente notice ne sont pas autorisées.
32
MONTAGE DES VERINS
a) POSITION DE LA PA
TTE PILIER
b) TABLEAUX
POUR OUVERTURE JUSQU’À 90°
A + B = 38 cm MAXI
avec B mini = 14 cm
et A mini = 10 cm
POUR OUVERTURE de 90° à 120°
A = 17 cm
B = 14,5 cm
CABD
5 19 16,5 11,5
10 16 21,5 11,5
15 13 23 8
20 10 25,5 5,5
Exemple :
CABD
3 17 14,5 11,5
5 17 14,5 9,5
6 17 14,5 8,5
Exemple :
Pour une côte C intermédiaire par rapport aux tableaux,
prenez la côte C supérieure.
Exemple :
pour C = 11 prendre C = 15
donc A = 13, D = 8
Les côtes sont en cm
4 3
MONTAGE DES VERINS
COMMENCER PAR LE CÔTÉ GAUCHE (vu de l’intérieur) RESPECTER LA CHRONOLOGIE DES ETAPES DE MONTAGE
➤➤➤➤
➤➤➤➤
Après avoir déterminé la position de la patte pilier,
tracer les 2 traits verticaux au niveau de la traverse
où sera fixé le vérin.
Fixer la patte pilier à l’aide de 3 chevilles METAL 8x60.
A
B C D
E
F G
Monter l’arrière du vérin gauche sur la patte pilier
à l’aide des axes fournis.
Monter la patte portail sur l’avant du vérin
(ne pas mettre le circlips).
Déverrouiller le vérin à l’aide de la clé fournie.
Sortir le vérin à fond et le rentrer de 1cm.
Présenter la patte portail sur la traverse
et tracer sa position.
Enlever la patte du vérin et la fixer
à l’aide de 3 boulons M8x60.
Pour portail bois prévoir une contre-plaque métallique.
Fixer l’avant du vérin sur la patte portail
à l’aide des axes fournis.
Ø 12
13
13
13
PROCEDER
DE LA MEME
FAÇON POUR
LE VERIN DROIT
VERIN SX
GAUCHE
RENTRER 1 CM
SORTIR A FOND
54

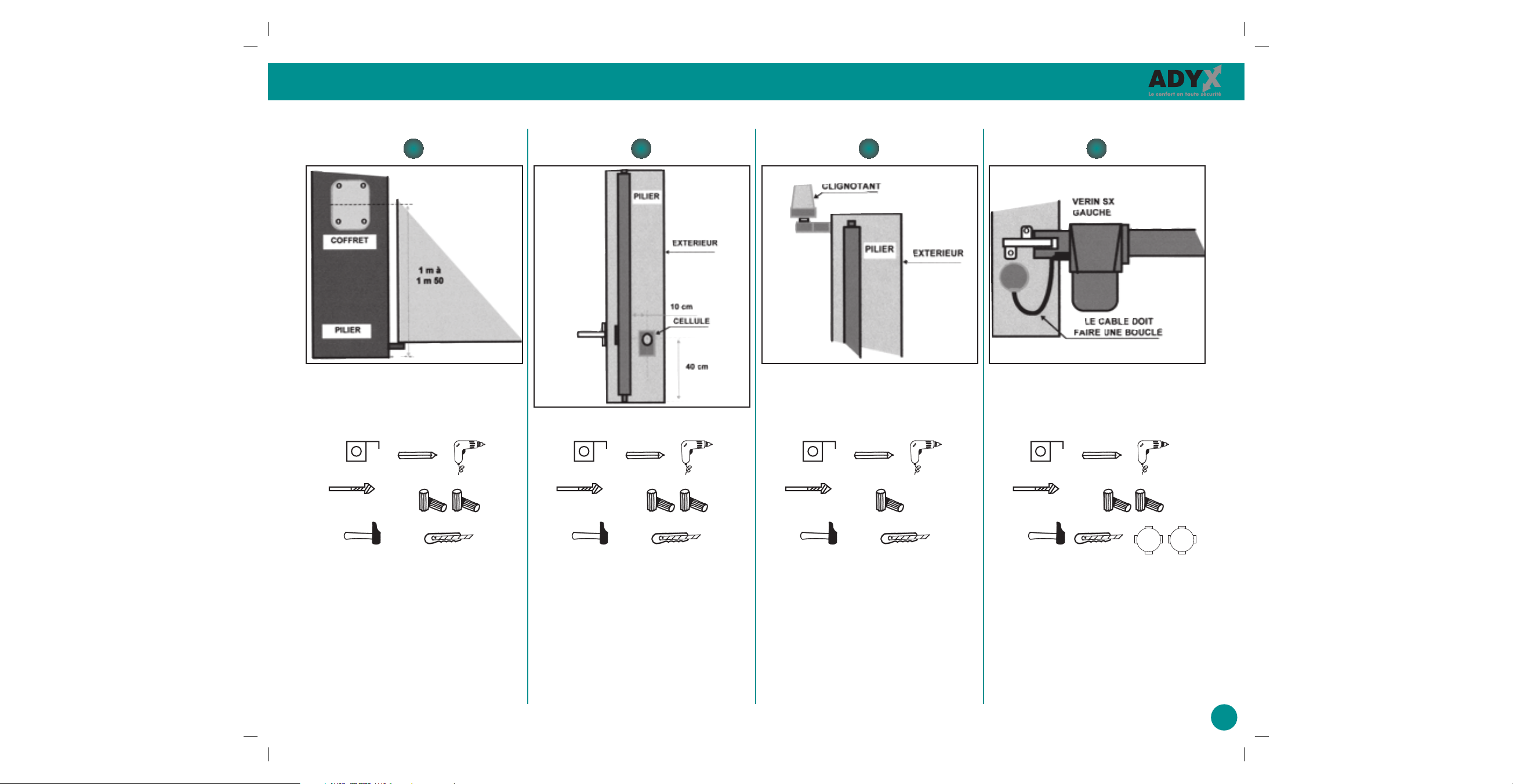

MONTAGE DES ACCESSOIRES
H I J K
Démonter la carte électronique du boîtier étanche.
Fixer le boîtier sur le pilier
(du côté où arrive votre alimentation 220V)
à l’aide de 4 chevilles plastique Ø 6.
Fixer le jeu de photocellules fourni, sur les piliers
(l’une en face de l’autre)
à l’aide de 4 chevilles plastique Ø 6. (Non fournies)
PRENDRE SOIN À L’ALIGNEMENT.
Ø 6 Ø 6
Fixer le clignotant au sommet du pilier
(visible de l’extérieur comme de l’intérieur)
à l’aide de 2 chevilles plastique Ø 6.
(Non fournies)
Fixer 2 boîtes de dérivation
(non fournies).
Une pour chaque vérin, afin de pouvoir les câbler.
SILICONER L’ENTRÉE DES CABLES
Ø 6 Ø 6
6 5

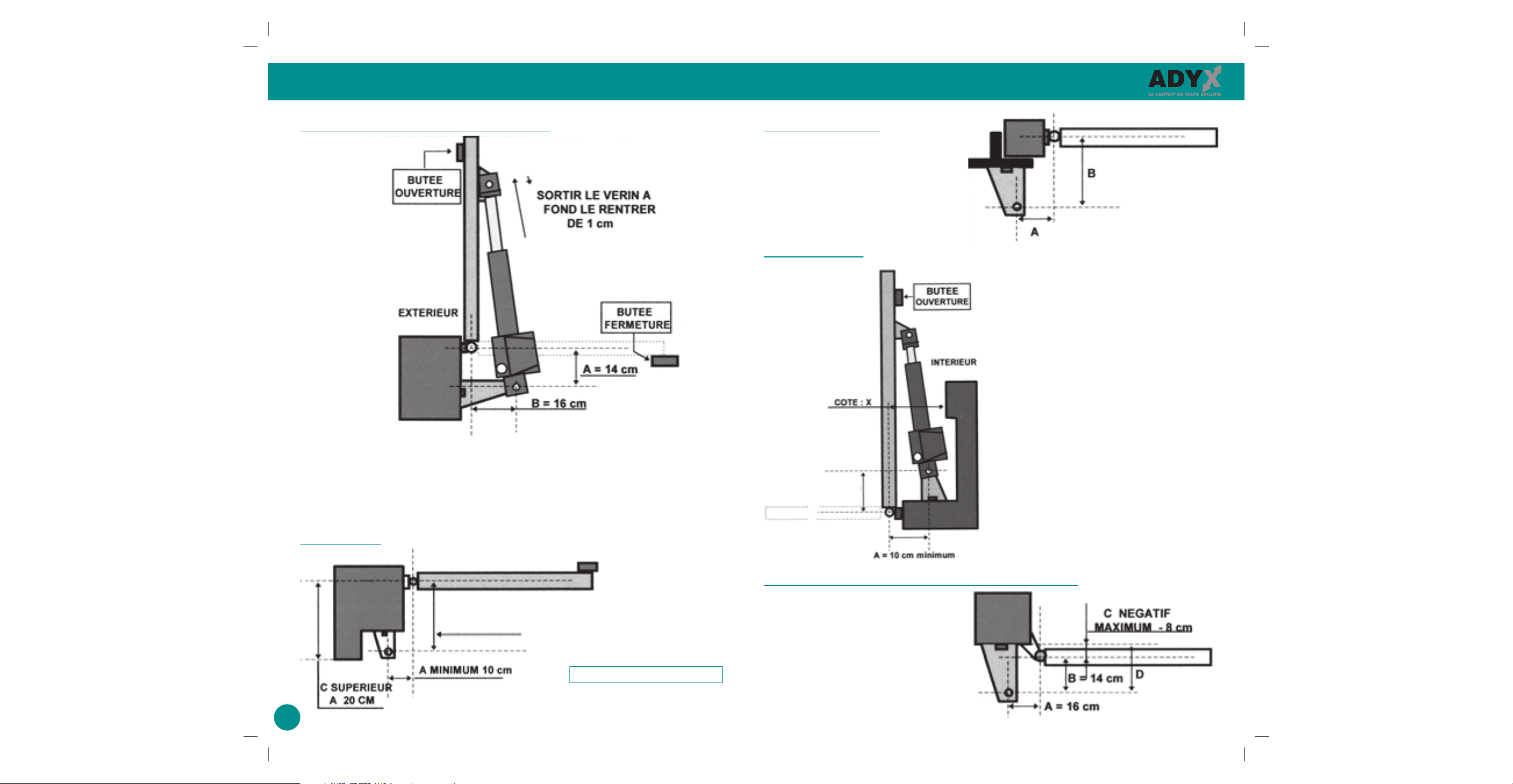

PARTICULARITÉS
1) OUVERTURE VERS L
’EXTÉRIEUR : 95° maximum 3) PILIER ETROIT
4) ECOINÇON
2) COTE C : (supérieure à 20 cm)
Longueur de patte pilier = 16 cm + X (position gond).
Encombrement du système dans le passage : 25 cm de chaque côté.
IMPORTANT :
• Inverser les fils NOIRS et MARRONS de chaque vérin (par rapport au câblage standard)
• Ne pas installer de jeu de photocellules à l’extérieur sur le pilier, l’installer au-delà du vantail ouvert
Prévoir un support métallique pour fixer la patte pilier
afin de respecter les côtes d’implantation
(voir tableaux).
Côte X minimum = 18 cm
Si côte X inférieure à 18 cm prévoir une niche pour loger
l’opérateur (portail ouvert)
5) COTE C INFERIEURE A 2cm OU NEGATIVE
Il faut rallonger la patte pilier
ou mettre une entretoise égale à C
Il est nécessaire de nicher la patte pilier dans le pilier
afin de respecter les côtes d’implantation
▼
A + B = Course utile = 38 cm maximum
B = de 14 à
27 cm
B NE DOIT PAS
DEPASSER 28 cm
76

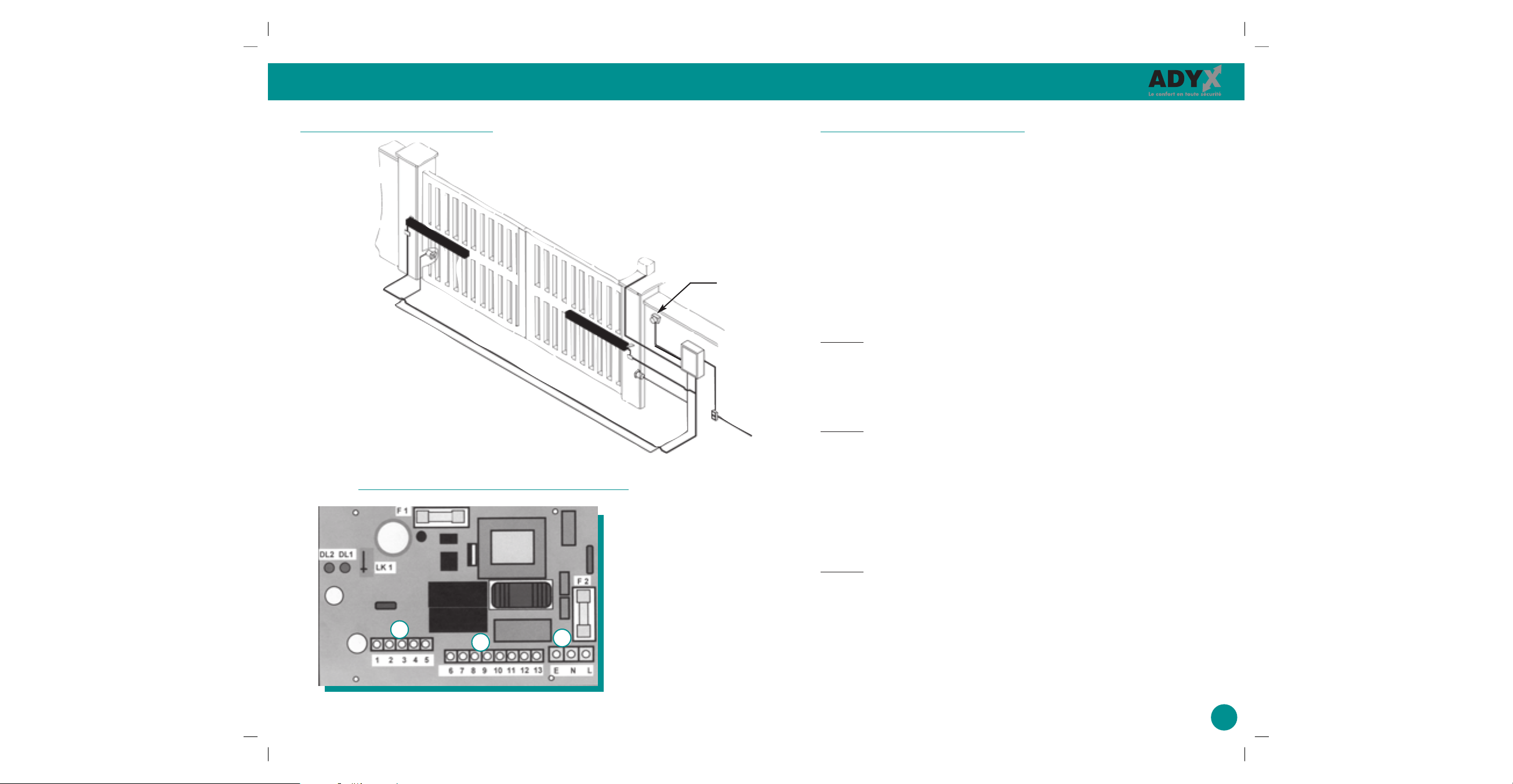

CABLAGE ELECTRIQUE
SCHEMA D’IMPLANT
ATION
PRESENT
ATION DE LA CARTE
FUSIBLES F1 : 160 Ma (24V) F2 : 3,15 A (Secteur)
LK1 - Cavalier de programmation
- Accroché - Mode Programmation
- Décroché - Mode Utilisation
Il faut couper et remettre le secteur, à toute manipulation de LK1
DL1 LED START - Normalement éteinte, s’allume si commande START ou si action sur la télécommande
DL2 LED Cellule - Normalement allumée, s’éteint si on coupe le faisceau Cellule
- Les cellules agissent pendant la fermeture. Quand on coupe le faisceau, il y a réouverture.
- Aucun effet pendant l’ouverture.
BORNIER J1
BORNIER SECTEUR
E - Borne de terre. Brancher la terre secteur + les 2 terre moteur (fils vert/jaune)
N - Borne de branchement du neutre secteur (fil bleu)
L - Borne de branchement de la phase secteur (fil noir ou rouge)
BORNIER J2
BORNIER SORTIES 220 VAC (Moteur + cligno)
6 - Sortie Ouverture - Moteur + Fil condensateur
7 - Sortie Commun - Moteur 2
ème
vantail
8 - Sortie Fermeture - Moteur + Fil condensateur
9 - Sortie Ouverture - Moteur + Fil condensateur
10 - Sortie Commun - Moteur 1ervantail (qui ouvre le 1er)
11 - Sortie Fermeture - Moteur + Fil condensateur (retardé en fermeture)
12 13 -
Sortie 220 VAC - Pour lampe avec dispositif clignotant Type E27 40 watts
BORNIER J3 BORNIER BASSE TENSION
1 - Borne - commun de tous les accessoires (- cellules)
2 - Entrée Antenne
3 - Entrée START (contact sec à impulsion)
4 - Entrée Signal Récepteur cellule
5 - Borne + Alimentation accessoires (+ cellule)
- Dans le cas où il n’y a qu’un seul vantail, il faut brancher le moteur sur 6-7-8
- Il faut programmer le temps de retard à 0 seconde (DIP 4 : OFF - DIP 5 : OFF)
- S’il n’y a aucun moteur branché, le cycle ne démarre pas.
CENTRALE ELECTRONIQUE REP 1RCU1
}
}
}
}
Sélecteur à clé
(option)
3x1,5 - 2 + T
4x1,5
2x0,5
2x0,75
mini
3x0,5
4x1,5
2x0,5
4x1,5 (3 + T)
J3
J1
J2
220 VAC
8 7

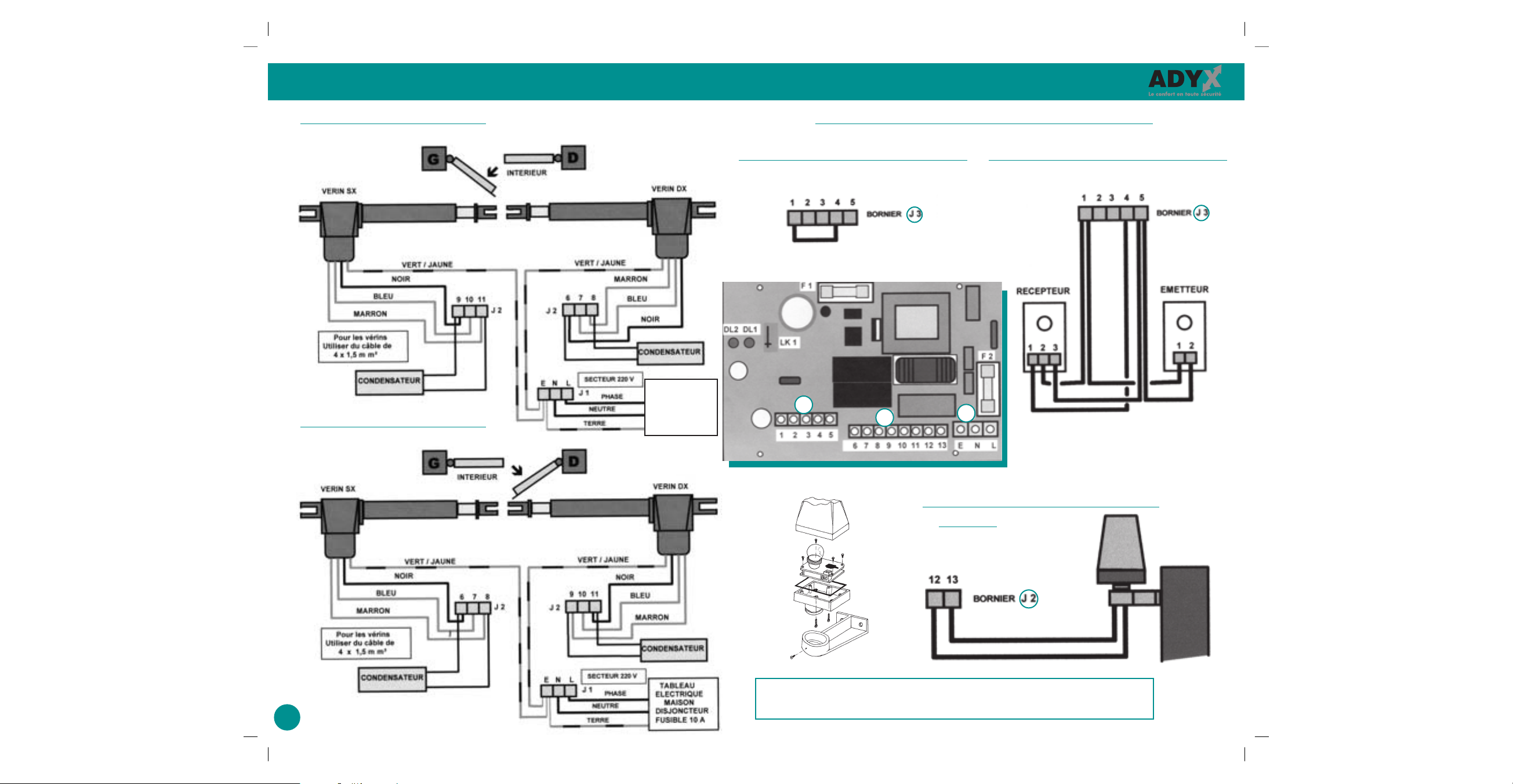

CABLAGE ELECTRIQUE (suite)
● BRANCHEMENT VERINS
LE VANTAIL DE GAUCHE S’OUVRE LE 1erVERS L’INTERIEUR
● BRANCHEMENT ACCESSOIRES - LES CELLULES
● BRANCHEMENT VERINS
LE VANTAIL DE DROITE S’OUVRE LE 1erVERS L’INTERIEUR
● PAS DE CELLULES BRANCHÉES
Le PONT 1 et 4 est IMPERATIF
● UN JEU DE CELLULES BRANCHÉ
Utiliser du câble de 0,75m/m2ou du câble téléphone
● BRANCHEMENT CLIGNOTANT :
OPTION
ETANCHEISER LES ENTREES DE CABLES
AVEC DU JOINT SILICONE
J3
J1
J2
TABLEAU
ELECTRIQUE
MAISON
DISJONCTEUR
ou FUSIBLE 10A
98

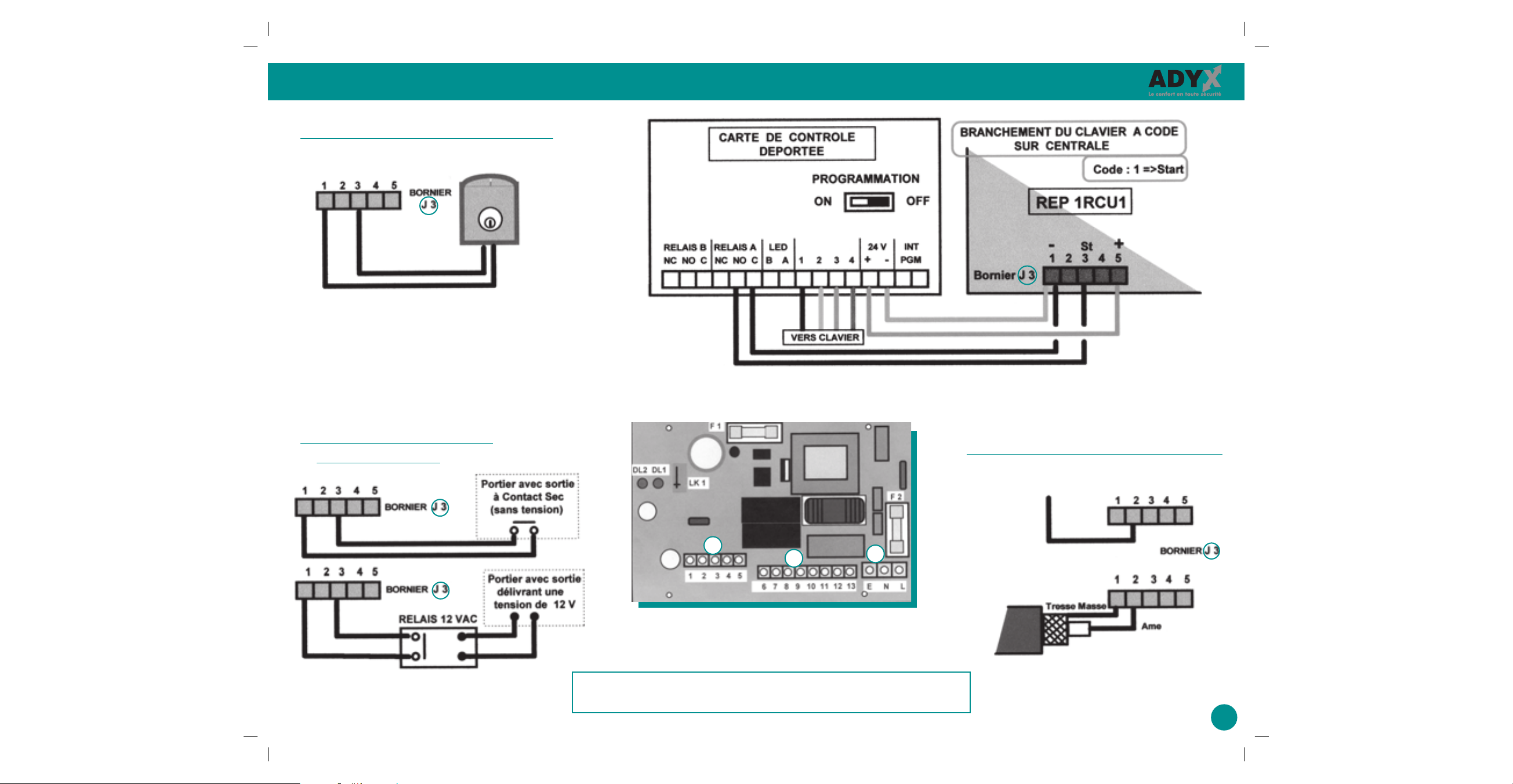

CABLAGE DES OPTIONS
● BRANCHEMENT SELECTEUR A CLÉ
Utiliser du câble de 0,75m/m2ou du câble téléphone
● BRANCHEMENT ANTENNE RADIO
• Fil électrique de 15 cm
• Antenne extérieure
433 MHZ
(en option)
●
BRANCHEMENT PORTIER
AUDIO ou VIDEO
ETANCHEISER LES ENTREES DE CABLES
AVEC DU JOINT SILICONE
Se reporter à la notice
du sélecteur à clé
Se reporter à la notice
du clavier à code
Se reporter à la notice
de l’antenne radio
Se reporter à la notice
du portier audio ou vidéo
J3
J1
J2
NO C4
10 9
• Couper le courant secteur 230V (au disjoncteur)
• ACCROCHER LE CAVALIER LK1
• Remettre le courant secteur
• Vérifier l’allumage du voyant DL2

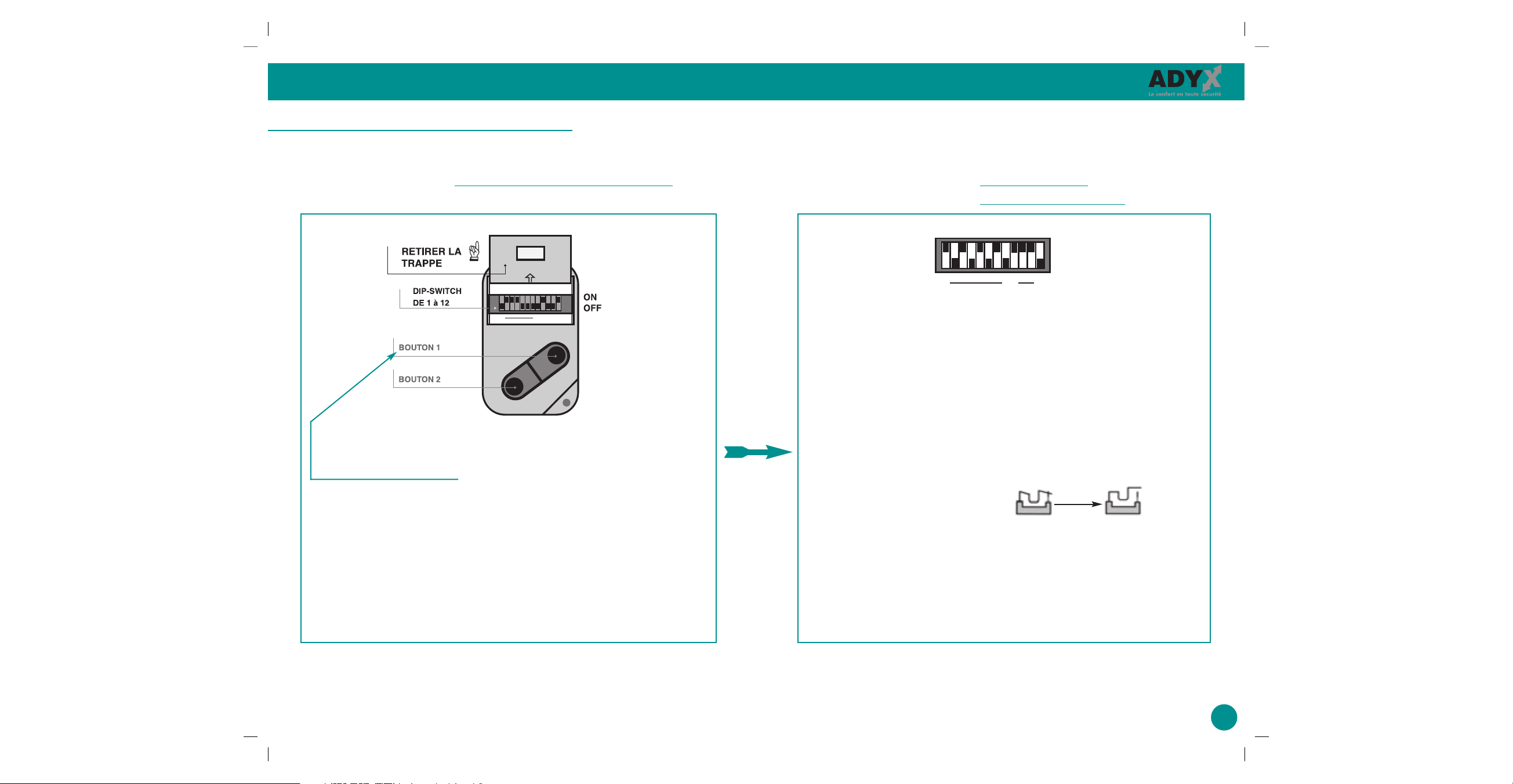

• Prendre la télécommande, ouvrir la trappe, la tourner de façon à lire les 12 chiffres des DIP SWITCH
Voir croquis ci-contre
NOTA : UN SEUL BOUTON SERT A COMMANDER VOTRE MOTORISATION
(OUVERTU
ON PEUT A TOUT MOMENT CHANGER UN OU PLUSIEURS PARAMETRES
LES 4 ETAPES DE LA PROGRAM
PROGRAMMATION
PROGRAMMATION DES FO
Le réglage des différentes fonctions se fait à l’aide de votre téléc
1 8 9 10 - 12
ETAPE N° 1 : PRÉPARATIFS
1) Pas à pas : Il faut commander l’ouverture avec la télécommande
Il faut commander la fermeture avec la télécommande
2) Automatique : Il faut commander l’ouverture avec la télécommande
La fermeture sera automatique après le temps de pause choisi :
12
6 7 8
MODE PRÉCONISÉ
PENDANT LES RÉGLAGES
OBLIGATOIRE
SANS CELLULES
}
FONCTION 3 : MODE DE FONCTIONNEMENT FONCTION 4 : RÉGLAGE PUISSANCE MOTEUR
(ajustement du couple)
12
6 7 8
10 secondes
12
6 7 8
20 secondes
préconisé
12
6 7 8
60 secondes
12
6 7 8
120 secondes
REGLAGE
PRECONISÉ
PORTAIL
LEGER
PORTAIL
LOURD
OU PLEIN

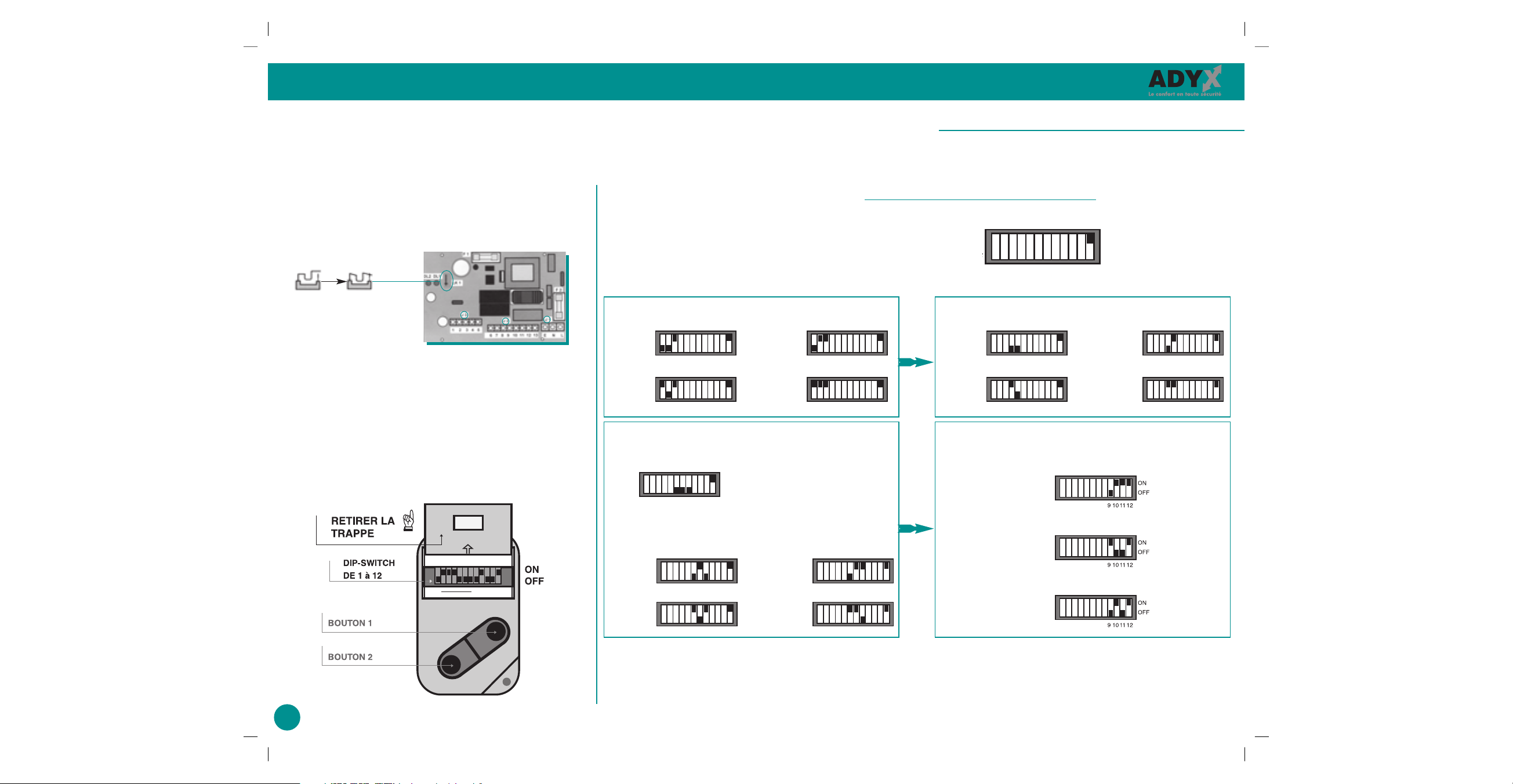

ETAPE N° 2 : REGLAGES DES FONCTIONS
AVANT DE COMMENCER LA PROGRAMMATION :
METTRE LE DIP N°12
de la télécommande SUR ON
12
FONCTION 1 : RÉGLAGE DU TEMPS DE TRAVAIL
(course des vérins + 2 secondes de fonctionnement sur butées)
12
1 2 3
18 secondes
12
1 2 3
22 secondes
12
1 2 3
26 secondes
PRECONISÉ
12
1 2 3
30 secondes
12
4 5
0 seconde
12
4 5
2 secondes
PRECONISÉ
12
4 5
4 secondes
12
4 5
8 secondes
FONCTION 2 :
RÉGLAGE DU DÉCALAGE À LA FERMETURE DES VANTAUX
(retard du 2
ème
vantail)
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Temps de pause à choisir :
1110
PROGRAMMATION (SUITE)
ON
OFF
1 8 9 10 - 12
• Les DIP de 1 à 11 sont positionnés selon les réglages désirés des 4 fonctions.
• Déverrouiller les moteurs, mettre le portail à 45°, reverrouiller.
• Appuyer sur le BOUTON 1 pour transmettre ces réglages à l’électronique.
• Le cycle démarre suivant les réglages.
• Vérifier que le portail s’ouvre ;
SI NON, appuyer sur le BOUTON 1, pour arrêter le cycle
(se reporter au paragraphe : 1
ère
mise en service, page 12).
SI OUI, laisser terminer le cycle et continuer les réglages
jusqu’à obtention du fonctionnement désiré.
POUR MODIFIER LES REGLAGES DES FONCTIONS,
APPUYER TOUJOURS SUR LE BOUTON N° 1.
ETAPE N° 3 : MISE EN SERVICE ET TESTS
9 12
1 8
Mettre les DIP-SWITCH 9, 10, 11 sur ON
et le 12 sur OFF.
Les DIP de 1 à 8, dans n’importe quelle position.
C’est votre code personnel.
Appuyer sur le bouton de votre choix, pour transmettre le code radio.
Ce sera ce bouton qui commandera l’automatisme.
Laisser finir le cycle jusqu’à la fermeture du portail.
• COUPER LE COURANT SECTEUR.
• DECROCHER LE CAVALIER LK 1
• REMETTRE LE COURANT SECTEUR.
L’automatisme est prêt à fonctionner. On peut à tout moment changer un ou
plusieurs paramètres du réglage, il suffit de mettre en mode programmation.
En mode programmation
toujours appuyer sur le BOUTON 1.
ON
OFF
COMMENT AJOUTER UNE TELECOMMANDE :
Pour une ou plusieurs télécommandes supplémentaires, il suffit tout simplement de mettre
les 12 DIP-SWITCHES dans la même position que la première télécommande.
Mode utilisation
ETAPE N° 4 : CODE RADIO
TRES IMPORTANT
12 11
MISE EN SERVICE / ANOMALIES
1
ère
MISE EN SERVICE
Après avoir réglé le 1erprogramme
☛ Vérification du sens de rotation correct des 2 moteurs
1. Couper l’alimentation secteur
2. Déverrouiller les 2 opérateurs, les mettre à 45°, les reverrouiller
3. Remettre l’alimentation secteur
4. Appuyer sur le bouton de la télécommande
5. Vérifier que les 2 Opérateurs vont dans le sens de l’ouverture
☛ Si l’opérateur branché sur M1 (6,7,8) va vers la fermeture, inverser, sur le bornier J2, les fils marron et noir -
Bornes 6 et 8
☛ Si l’opérateur branché sur M2 (9,10,11) va vers la fermeture, inverser, sur le bornier J2, les fils marron et noir -
Bornes 9 et 11
☛ Si les 2 vont vers la fermeture, inverser sur les 2 (6 et 8) (9 et 11)
Si la carte est en mode de programmation, continuer la suite du programme.
☛ IL EST IMPORTANT de conserver la notice, avec le marquage des programmes définitifs dans les cases numérotées.
☛ Si l’on veut, plus tard, changer un des éléments du programme :
- Il faut remettre les DIP SWITCHES, de 1 à 11 en position retenue et changer seulement le paramètre voulu
- Ensuite, remettre le code personnel (1 à 8) et 9,10,11,12 sur ON
☛ NE PAS OUBLIER que la manipulation du cavalier LK 1 nécessite la coupure, puis la remise sous tension.
DEPISTAGE ANOMALIE CORRECTION
1 - A la mise sous tension, la LED DL 2 doit s’allumer. 1/ Si les cellules sont branchées, vérifier le bon fonctionnement des cellules
Si elle ne s’allume pas 2/ Si les cellules ne sont pas utilisées, vérifier ou faire le pont entre 1 et 4
3/ Si 1/ et 2/ sont bons : - vérifier l’arrivée du 220V sur bornier J1
- vérifier l’état des 2 fusibles F1 et F2
2 - Le portail s’ouvre mais ne se ferme pas Si photocellules non branchées, vérifier pont entre les Bornes 1 et 4.
Led DL2 doit être toujours allumée.
Si photocellules branchées, Led DL2 allumée, sauf en coupure faisceau photocellules.
Si LD2 éteinte se reporter à l’anomalie n° 1.
Vérifier le bon alignement des photocellules.
3 - Si la LED DL 1 reste allumée Vérifier si pas de pont entre 1 et 3.
Si oui, l’enlever.
Sinon la commande entre 1 et 3 est restée bloquée.
4 - Les vantaux s’arrêtent avant la butée, Se mettre en mode programmation (LK1 accroché)
et le clignotant s’arrête en même temps Augmenter le temps de travail DIP 1 - DIP 2 - DIP 3
5 - Les vantaux s’arrêtent avant la butée, Se mettre en mode programmation (LK1 accroché)
et le clignotant continue à clignoter Augmenter la puissance moteurs DIP 9 - DIP 10 - DIP 11
6 - En appuyant sur le bouton de la télécommande, Changer la pile 12 V, sous la trappe de la télécommande
le voyant, sur le boîtier ne s’allume pas ou faiblement.
7 - La portée de la télécommande est réduite Vérifier le branchement de votre fil d’antenne (page 9)
Changer la pile de votre télécommande (12V).
8 - Les moteurs (M1 et M2) ne démarrent pas Vérifier que les condensateurs et les moteurs sont bien câblés
(se reporter à la page 8 de votre notice).
Augmenter la puissance d’un niveau (se reporter page 10 de votre notice).
9 - Seul un vantail de votre portail s’ouvre Vérifier le câblage du vantail resté fermé (moteur et condensateur).
Augmenter la puissance d’un niveau (page 10).
10 - Le feu clignotant ne fonctionne plus Vérifier l’état de l’ampoule et la remplacer si nécessaire.
ANOMALIES
☛
Vous rencontrez une difficulté
☛
Vous ne pouvez pas démarrer votre motorisation
APPELEZ L’ASSISTANCE TELEPHONIQUE ADYX 0892 69 00 34
(0,34€ la minute)
Pour vous assurer le meilleur service, vous devez appeler un de ces numéros AVANT toute intervention de votre part.
Loading...
