ADYX DELTA 929 User Manual

DELTA 924

motorisation pour portail à battants

Notice d’installation

Rev. 01.2006 - Notice d'Installation

Page 2

SOMMARIO

1 PRECAUTIONS ..................................................................................................................... 3

1.1 LEXIQUE DES MOTS TECHNIQUES .................................................................................. 3

1.2 PRECONISATIONS D'EMPLOI .......................................................................................... 3

2 DESCRIPTION GÉNÉRALE....................................................................................................... 4

2.1 USAGE PRÉVU .............................................................................................................. 4

2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE ...................................................................... 4

2.3 ACCESSOIRES (EN OPTION) ........................................................................................... 5

2.4 CARACTERISTIQUES TECHNIQUES ................................................................................. 5

3 INSTALLATION DE L'OPÉRATEUR ........................................................................................... 6

3.1 VÉRIFICATIONS PRÉLIMINAIRES ..................................................................................... 6

3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) .............................................................. 6

3.3 PROCÉDURE DE MONTAGE ............................................................................................ 8

3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE .............................................................. 13

4 INSTALLATION DES ACCESSOIRES (EN OPTIONE) .................................................................. 14

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION ........................................ 14

4.2 INSTALLATION DES PHOTOCELLULES .......................................................................... 15

4.3 INSTALLATION DU SÉLECTEUR À CLÉ........................................................................... 16

5 CABLAGE ELECTRIQUE ....................................................................................................... 17

5.1 SCHEMA D'IMPLANTATION ......................................................................................... 17

5.2 DESCRIPTION DE L'ARMOIRE ÉLECTRONIQUE ................................................................ 17

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS ............................................................. 19

5.4 CÂBLAGE DES ACCESSOIRES (EN OPTION) ................................................................... 21

5.5 PROGRAMMATION........................................................................................................ 26

5.6 PROGRAMMATION RADIO ............................................................................................. 30

Rev. 01.2006 - Notice d'Installation

Page 3

1 PRECAUTIONS

1.1 LEXIQUE DES MOTS TECHNIQUES
MODE PAS À PAS (MODE SEMI-AUTOMATIQUE)

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande
ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Il est nécessaire d'envoyer une
deuxième impulsion pour obtenir la fermeture du portail.

MODE AUTOMATIQUE

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande
ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Celui-ci se refermera de lui-même,
après le temps de pause programmé.

VERROUILLER

Manœuvre à effectuer en tournant la clé spécifique en sens horaire pour bloquer l'opérateur. Introduire cette
clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

DEVERROUILLER

Manœuvre à effectuer en tournant la clé spécifique en sens inverse horaire pour déverrouiller l'opérateur.
Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

CYCLE

Durée pendant laquelle le portail ouvre ou ferme.

DIP

Mini-interrupteurs numérotés qui se trouvent sur la carte principale.

1.2 PRECONISATIONS D'EMPLOI

Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la
notice pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la
présente notice. Toute autre utilisation pourrait compromettre son efficacité et représenter une source de
danger.

Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A.
Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de
l'installation de terre.

ADYX décline toute responsabilité en cas d’utilisation impropre ou autre que celle pour laquelle la motorisation
est destinée.

ADYX décline toute responsabilité en cas de non respect des consignes de montage et de toutes les
préconisations stipulées dans la notice.

Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger
contre tous risques mécaniques de mouvement de la motorisation.

ADYX préconise l’installation de la signalisation lumineuse (lampe clignotante).
Utiliser exclusivement des pièces et composants d’origine ADYX.
ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisa- tion dans le
cas d'utilisation de composants d'une origine autre que ADYX.
Ne pas procéder à des modifications ou réparation des composants de la motorisation. L'utilisateur doit
s'abstenir de faire toute tentative de réparation pour remédier à un défaut.
ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermetures à
motoriser, ni des déformations qui pourraient intervenir lors de l'utilisation.

Avant toute intervention sur l'installation, couper l' alimentation courant secteur (230 volts) et déconnecter
la batterie (si présents).
Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistence telephonique

6 jours/7 0,34 TTC la minute).
Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont
pas autorisées.

Rev. 01.2006 - Notice d'Installation

Page 4

2 DESCRIPTION GÉNÉRALE

2.1 USAGE PRÉVU

Le système d’automation externe à bras articulés permet d’automatiser des grilles à battant (maisons
résidentielles) dont les vantaux peuvent atteindre 3 m. de longueur; il est tout particulièrement indiqué pour
l’application sur des piliers de grandes dimensions, sans qu’il soit nécessaire de réaliser des niches.
Il est formé d’un opérateur électromécanique irréversible avec un carter de protection et un système
d’actionnement à bras articulés, qui doit être appliqué à la grille avec les accessoires correspondants.
Le système irréversible garantit le blocage mécanique de la grille lorsque le moteur n’est pas activé; l’installation
d'une serrure n'est pas indispensable pour les vantaux jusqu’à 2 m. de longueur.
Un dispositif de déblocage manuel permet de manoeuvrer la grille en cas de coupure de courant ou de
dysfonctionnement.

L’automatisme a été conçu et construit pour contrôler l’accès des véhicules. Eviter toute autre utilisation.

2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE

L'emballage est constitué par les dispositifs illustrés dans la Figure; vérifier immédiatement sa correspondance
au contenu de l'emballage ainsi que le parfait état des dispositifs.

B

A

C D

F

F1

F2

E

M

F3

C D

F

I

LE

M

I1

I

BA

H

G

L

A) Opérateur
B) Opérateur
C) Bras articulé
D) Bras articulé
E) Télécommande
F) Dispositif lumineux

F1) Support de l'antenne
F2) Support du dispositif de

signalisation

F3) Guide-câbles et vis

G) Une paire de photocellules

H

H) Récepteur radio
I) Coffret pour l’électronique

I1) Électronique de commande
I2) Transformateur toroïdal

L) Sachets avec accessoires

G

L1) Patte transformateur
L2) Vis, écrous et rondelles

M) Notice d’installation

N.B.: le Kit ne comprend pas les
vis et les chevilles de fixation de
l'opérateur au mur et au portail.

I2

Rev. 01.2006 - Notice d'Installation

Page 5

2.3 ACCESSOIRES (EN OPTION)

A1

A) Sélecteur à clé

A1) Entretoise gommée
A2) Clés

A

A2

2.4 CARACTERISTIQUES TECHNIQUES

Tension d’alimentation: 24 Vdc
Puissance absorbée: 40 watts
Courant absorbé: 2A
Couple max.: 200 Nm
Vitesse angulaire: 8°/sec
Température ambiante: -20°C +55°C
Fréquence d’utilisation: S3 - 30% S3 - 100%
Cycles/heure: > 100
Poids de l’opérateur: 11,5 Kg
Degré de protection: IP44
Longueur maxi du vantail: 3 m

Rev. 01.2006 - Notice d'Installation

Page 6

3 INSTALLATION DE L'OPÉRATEUR

3.1 VÉRIFICATIONS PRÉLIMINAIRES
Au niveau de votre portail

Pour un fonctionnement correct de votre motorisation, la structure du portail doit présenter les caractéristiques
suivantes:

• Structure rigide et robuste

• Mouvement de rotation régulier et uniforme des vantaux exempt de frottements

• Etre équipé d'une barre transversale rigide pour placer les motorisations de 20 à 60 cm du sol

• Présence de butées latérales et d'une butée centrale

Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation
de la motorisation.

A) Opérateur
B) Opérateur
C) Électronique de commande
D) Lampe clignotante
E) Photocellule Émettrice

D

G

E

F) Photocellule Réceptrice
G) Bouton-poussoir à clé (En

option)
H) Butée gauche
I) Butée droite
L) Butée centrale

N.B: la butée centrale et les
butées latérales doivent être

A

L

H

I

F

C

B

obligatoirement présentes

N.B: Il est obligatoire d'éliminer
la serrure du portail et/ou de tout
organe de blocage mécanique.

3.2 DESCRIPTION DE L'INSTALLATION (STANDARD)

Prévoir un câble de 3 x 1,5 mm² pour amener le courant 230 V protégé par un fusible ou par un disjoncteur
de 10 Ampères, de l'habitation au portail.

Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.

Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques
de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisme

Rev. 01.2006 - Notice d'Installation

Page 7

3.2.1 MATERIEL ELECTRIQUE À PREVOIR
GAINES:

Réf. ICTA . 20 - 5m

CABLES

- Câble secteur : rigide gaine noire type U1000 R2V

3 x 1,5 mm² (2 + terre) suivant longueur de l’installation

- Câble souple gaine noire

4 x 1,5 mm² Moteurs - 9 à 10 m
2 x 1,5 mm² Clignotant - 2,5 m
3 x 0,5 mm² Cellule + Sélecteur - 7 m
2 x 0,5 mm² Cellule - 2,5 m

CARTOUCHE SILICONE

Pour l'étanchéité du boîtier de l'électronique et des accessoires (deux boîtes de dérivation étanches (IP 55))

3.2.2 VISSERIE À PRÉVOIR (NON COMPRISE DANS LE KIT)
CHEVILLES MÉTALLIQUES

8 chevilles métal M8 x 60 (plaque plier plein) ou 8 chevilles scellement chimique (plaque pilier creux).

CHEVILLES PLASTIQUE

- 2 x 3 chevilles Ø 6 (photocellules)

- 1 x 4 chevilles Ø 6 (coffret)

- 1 x 2 chevilles Ø 6 (boîtes de dérivation)

- 2 chevilles Ø 6 (lampe clignotante)

- 14 vis pour chevilles plastique

VIS

8 vis M 8 x 60 pour la fixation murale de l'opérateur.
4 vis M8 x 60 (suivant l'épaisseur du portail) pour la fixation de la patte d'attache antérieure du bras articulé
au vantail.

Prévoir l’emplacement du coffret électronique du côté où arrive le secteur.

C

C

SCHEMA DE CABLAGE POUR
PORTAILS A BATTANTS

A) Interrupteur

magnétothermique

différentiel
B) 3x1,5 (2+1) pour 230Vca.
C) CÂBLE MOTEUR

B A

Rev. 01.2006 - Notice d'Installation

3.3 PROCÉDURE DE MONTAGE

Commencer par le côté gauche. Suivre les étapes de montage chronologiquement.
Ensuite procéder de la même manière pour le côté droit.

3.3.1 IMPLANTATION OPÉRATEURS

A) Opérateurs gauche
B) Opérateurs droit

A B

POSITIONNEMENT STANDARD POUR L’OUVERTURE VERS L’INTERIEUR

Page 8

K

BUTEE

OUVERTURE

EXTERIEUR

BUTEE

FERMETURE

X

Déterminer la position de
montage de l’opérateur en
consultant les Fig. K.

Le tableau indique les cotes (en
mm) d'installation préconisées.

Ouvrir le vantail a l’angle desire
contre la butee d’ouverture.
Positionner la platine support a
3cm du vantail ouvert.
Tracer sa position sur le pilier.

Remarques: Pour des ouvertures
de 120° le bras courbe doit être
fixé dans le trou marqué par la
lettre X.

A

60÷110
110÷160
160÷210
210÷260
260÷310
310÷360

60÷110
110÷160
160÷210
210÷260

B

110÷130
110÷130
110÷130
110÷130
110÷130
110÷130
190÷210
230÷250
290÷310
310÷330

C (max)

730
720
710
700
690
670
650
600
540
510

Angle d’ouverture

90°
90°
90°
90°
90°

90°
120°
120°
120°
120°

Rev. 01.2006 - Notice d'Installation

Page 9

POSITIONNEMENT PARTICULARITE POUR L’OUVERTURE VERS L’EXTERIEUR

Y

OUVERTURE

60÷110
110÷160
160÷210
210÷260
260÷310

BUTEE

A

B

110÷130
110÷130
110÷130
110÷130
110÷130

EXTERIEUR

C (max)

430
380
330
280
240

Remarques: inverser les fils
marrons et bleur des 2 moteurs
par rapport au branchement
standard.

Ne pas installer de jeu de cellules
a l’exterieur sur le pilier, le mettre
au-dela du vantail ouvert.

Déterminer la position de
montage de l’opérateur en
consultant les Fig. Y.

Le tableau indique les cotes (en
mm) d'installation préconisées.

BUTEE

FERMETURE

Angle d’ouverture

90°
90°
90°
90°
90°

3.3.2 POSITIONNEMENT DE LA PLATINE SUPPORT

Commencer par le côté gauche (vu
de l’intérieur).
Respecter la chronologie des etapes
de montage.
Faire toutes les operations, portail
fermé.

A) Après avoir défini le sens

d'ouverture du portail en se
référant à la fig. K ou Y, tracer
l'axe au milieu de la traverse et
le reporter sur le pilier.
tracer le haut de la platine
support comme indiqué sur le fig.
D.

B) Demonter la platine support

du opérateurs.

C) Après avoir déterminé la position

de la platine support, tracer les
contours de la patte et l'axe des
4 trous.
Vérifier avec un niveau
l'horizontalité.

3.3.3 MONTAGE DE LA PLATINE SUPPORT

3.3.4 MONTAGE DU OPÉRATEURS

Rev. 01.2006 - Notice d'Installation

Page 10

Percer les 4 trous tracés à la position déterminée
avec un forêt béton.
Fixer la platine de support avec 4 vis M8x60 et
leurs rondelles ainsi que 4 chevilles métalliques
M8x60 (non fournies) dans l'axe des trous.

Enlever la rondelle (1) présente
sur l'arbre de l'opérateur.

Insérer l'opérateur dans la
platine de support et le fixer
avec deux vis (2), les écrous
correspondants (3) et les
rondelles élastiques fournis.

L’arbre de transmission doit

1

2

toujours être tourné vers le bas.

3

Rev. 01.2006 - Notice d'Installation

Page 11

3.3.5 MONTAGE DU BRAS ARTICULÉ

1

2

Insérer le levier droit du bras
articulé dans l’arbre du
opérateurs et le serrer avec la vis
(2) et la rondelle (1) fournie.

Avant de procéder au montage
de la patte d'attache antérieure,
déverrouiller l'opérateur avec la
clé fournie, comme on l'indique
sur le dessin.

DÉVERROUILLER

DÉVERROUILLER

3.3.6 POSITIONNEMENT DE LA PATTE D'ATTACHE ANTÉRIEURE SUR LE VANTAIL

Déterminer la position de fixation
de la patte d'attache antérieure
sur le vantail en respectant la
cote "C" préalablement définie
(paragraphe 3.3.1).
Vérifier la parfaite horizontalité du
bras et du raccord.

Positionner la patte d'attache
antérieure contre la traverse du
vantail, en en vérifiant la parfaite
horizontalité.
Tracer, au niveau de l'axe de
renforcement, les contours et les
2 trous de fixation de la patte
d'attache antérieure sur le
vantail.

Rev. 01.2006 - Notice d'Installation

3.3.7 FIXATION DE LA PATTE D'ATTACHE ANTÉRIEURE SUR LE VANTAIL

Percer les 2 trous tracés à
l'endroit indiqué avec un foret à
métaux.
Fixer la patte d'attache antérieure
sur le vantail, en suivant le tracé,
avec 2 vis M8 x 60 et leurs
rondelles (non fournies).

Page 12

3.3.8 MONTAGE DU CARTER DE PROTECTION

Appliquer le carter de protection
sur l'opérateur et le fixer avec les
vis fournies.

Procéder de la même façon pour
l'installation de l'opérateur droit.

Au bout de l'installation des deux
opérateurs, vérifier manuellement
que le portail est libre de s'ouvrir
complètement en s'arrêtant sur
les butées mécaniques de fin de
course et que le mouvement du
vantail est régulier et sans
frottements.

Rev. 01.2006 - Notice d'Installation

Page 13

3.3.9 VERROUILLAGE OPÉRATEURS

Bloquer à nouveau l’opérateurs.

VERROUILLER VERROUILLER

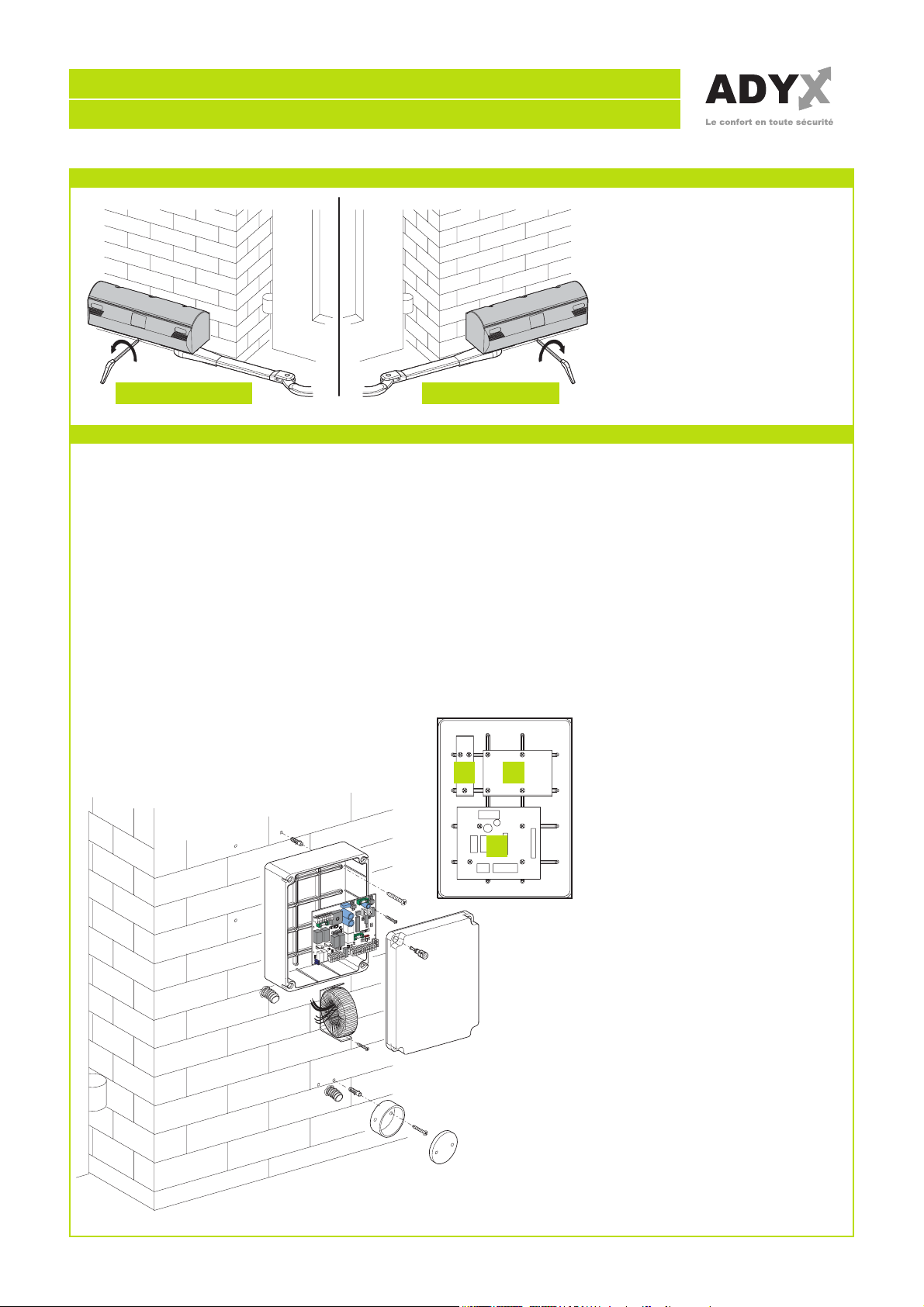

3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE

Pour la fixation des différents composants à l'intérieur du boîtier étanche, procéder comme suit:
1- Fixer le support pour le transformateur toroïdal dans la position (A) avec 3 vis autotaraudeuses Ø4,2x13

(fournies) en positionnant, entre le support du transformateur et les guides du boîtier étanche, les entretoises

fournies.
2- Fixer le transformateur au support avec 2 colliers (fournis).
3- Si l'on a prévu l'utilisation des batteries tampon (en option), fixer le support correspondant dans la

position (B) avec 4 vis autotaraudeuses Ø3,5x9,5 fournies, en vissant les vis dans les trous de croisement

des guides du boîtier.
4- Positionner les batteries sur le support et les fixer avec des colliers en plastique.
5- Fixer la centrale dans la position (C) avec les 4 vis autotaraudeuses Ø4.2x13 fournies, en positionnant

les entretoises fournies entre la centrale et les guides du boîtier.
Monter, avec 4 tasseaux en plastique ø 6 et les vis de fixation correspondantes (non fournies), le boîtier de
l'armoire (à laquelle on connectera tous les accessoires et générateurs d'impulsion) sur le côté du portail par
lequel arrive le courant 230V (qui devra être connecté au transformateur toroïdal pour le transformer à 24V)
et à proximité de l'opérateur.

Amener les câbles électriques
dans la partie inférieure du

A B

caisson en utilisant des gaines
rigides et/ou flexibles ainsi que
des raccords spécifiques.

C

Veiller à laisser les câbles à
l’intérieur du boîtier suffisamment
longs pour la réalisation des
câblages.
Fixer deux boîtes de dérivation
(non fournies) étanches (IP 55),
une par opérateur, pour pouvoir
les câbler.
Utiliser les barrettes de câblage
à 12 bornes (non fournies).

Siliconer les entrées du câble de
l'opérateur.
Remarque: pour un
fonctionnement correct de
l'installation, la longueur
maximale des câbles
d'alimentation entre la centrale
et les moteurs ne doit pas être
supérieure à 10 m.
Tenir d'abord compte du
montage des boîtes de
dérivation.

4 INSTALLATION DES ACCESSOIRES (EN OPTIONE)

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION

Rev. 01.2006 - Notice d'Installation

Page 14

X

1

A Choisir la position du dispositif

lumineux de signalisation à proximité
du portail et de manière à ce qu'il soit
facilement visible; on peut le fixer sur
une surface horizontale (en utilisant

Y

X

les trous de fixation (X)) ainsi que sur
une surface verticale (en réalisant
deux trous aux endroits (Y) avec une
perceuse).

B Avec un tournevis, défoncer le trou

(1) de passage des câbles sur le fond
de la lampe clignotante.

C Tracer les points à percer en se

servant du support comme référence

2

et en veillant à ce que le trou sur le
fond corresponde à la sortie des
câbles.

D Réaliser les trous aux endroits fixés

avec un foret à béton de 5 mm et y
introduire les chevilles de 5 mm.

E Fixer le support avec les vis

spécifiques (2).

F Démonter la calotte (4) de sa base

(5) avec un tournevis d'après la figure

2

et tourner simultanément la calotte (4)
en sens horaire.

G Fixer la base de la calotte (5) au

support de la lampe clignotante (6)
avec les deux vis fournies (3).

4

H Positionner le support de l'antenne (7).
I Positionner la calotte (4) sur sa base

(5) et la tourner légèrement en sens

5

inverse horaire jusqu'à ce qu'elle
pénètre dans son logement.
Ensuite, la tourner en sens horaire
jusqu'au blocage complet.

3

N.B.: sur la base de la calotte se
trouve une languette de blocage (8)
qu'il faut accoupler à l'encastrement

5

(9) de la calotte (4).

L Pour la connexion électrique, consulter

8

6

9

le paragraphe 5.4.

7

4

5

Rev. 01.2006 - Notice d'Installation

Page 15

4.2 INSTALLATION DES PHOTOCELLULES

1

2

A Choisir la position des deux éléments

qui composent la photocellule (TX et
RX) en respectant les prescriptions
suivantes:

•Les placer à une hauteur de 40-60
cm au-dessus du sol, sur les côtés
de la zone à protéger, du côté
extérieur (vers la rue) et le plus près
possible du bord du portail, c'est­à-dire non au-delà de 15 cm.

•Diriger l'émetteur TX sur le
récepteur RX avec une tolérance
maximale de 5°.

•Aux deux endroits prévus doit se
trouver una gaine de passage des
câbles.

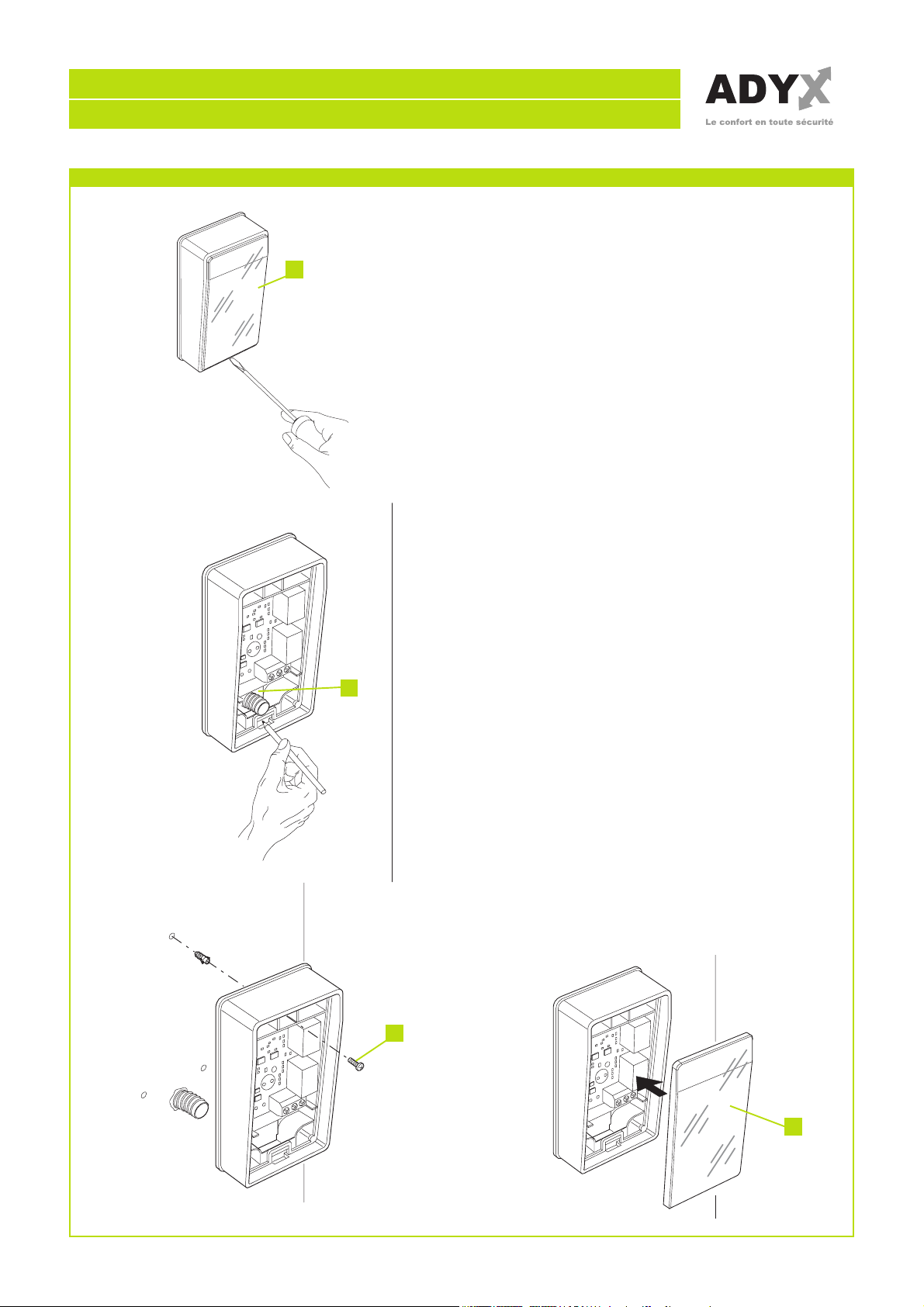

B Démonter la vitre frontale (1) en la

soulevant avec un tournevis plat
introduit dans la rainure présente
dans la partie inférieure.

C Positionner la photocellule sur le point

d'arrivée de la gaine de passage des
câbles, en veillant à ce que le trou
sur le fond (2) corresponde à la sortie
des câbles du mur; tracer les points
de perçage en se servant du fond
comme référence.

D Percer le mur avec une perceuse à

percussion et un foret de 5mm et y

introduire les chevilles de 5 mm.
E Fixer la photocellule avec les vis (3).
F Pour la connexion électrique,

consulter le paragraphe 5.4.
G Remettre la vitre en place (1) et la

fermer par une légère pression.
H Répéter les opérations décrites ci-

dessus pour la photocellule se

trouvant du côté opposé.

3

1

4.3 INSTALLATION DU SÉLECTEUR À CLÉ

Rev. 01.2006 - Notice d'Installation

Page 16

1

6

A Choisir la position du sélecteur afin

qu'il se trouve à l'extérieur, à côté
du portail, à une hauteur d'environ
80 cm, afin qu'il puisse également
être utilisé par des personnes d'une
taille différente.

B Pour séparer le boîtier du couvercle,

enlever les bouchons (6), dévisser les
vis (1) et tirer légèrement, en tournant
la clé en sens horaire.

C Défoncer les trous de fixation (2) et

le trou de passage des câbles (3) sur
le fond du boîtier avec un tournevis.

2

D Tracer les points de perçage en se

servant du boîtier comme référence
et en veillant à ce que le trou du fond
corresponde à la sortie des câbles.

E Percer le mur avec une perceuse à

2

percussion et un foret de 5mm et y
introduire les chevilles de 5 mm.

F Positionner l'entretoise (4) entre le

2

mur et le boîtier et le fixer avec les
vis (5).

3

G Pour la connexion électrique,

consulter le paragraphe 5.4.

H Vérifier la présence du joint (7) entre

le couvercle et le boîtier.

I Pour placer le couvercle sur le boîtier,

tourner la clé en sens horaire et après
l'avoir installé, ramener la clé au
centre.

I Serrer les vis (1) et remonter les

bouchons (6).

1

6

4

5

7

Rev. 01.2006 - Notice d'Installation

Page 17

5 CABLAGE ELECTRIQUE

5.1 SCHEMA D'IMPLANTATION

B

F

A) Boîtier de la platine

électronique

B) Boîtes de dérivation (non

fournies)

E

C) 3x1,5 mm2 (2+T) 230Vac.
D) Sélecteur à clé EN OPTION
E) Clignotant
F) Cellules infrarouge

D

Notes:

1) Pour la pose des câbles
électriques, utiliser des gaines
rigides et/ou flexibles

F

A

B

adéquats.

5.2 DESCRIPTION DE L'ARMOIRE ÉLECTRONIQUE

5.2.1 CARACTERISTIQUES TECHNIQUES

C

CARTE ÉLECTRONIQUE

Tension d’alimentation
du transformateur toroïdal: 230V-50/60Hz
Tension d’alimentation
de la centrale: 24V-50/60Hz
Puissance absorbée: 3 W
Charge maxi moteur: 70 W x 2
Charge maxi accessoires: 24 Vdc 500mA
Charge maxi clignotant: 24 Vdc 15W max.
Température utilisation: - 20 / + 55°C
Fusibles protection: 4
Logiques de fonctionnement:Automatique /

Automatique pas à
pas /
Semi-automatique /
Semi-automatique
pas à pas / Collectif.

Temps ouverture/ fermeture: En auto-apprentissage en phase de programmation
Temps de pause: En auto-apprentissage en phase de programmation
Force de poussée: Quatre niveaux réglabes sur l’afficheur
Caractéristiques transformateur toroïdal 230V: prim. 230V~ / sec. 22V~ / 120 VA.

5.2.2 PRÉSENTATION DES UNITÉS
FUSIBLES

F1: T10A 250V (protection

alimentation 24 V).

F2: T0.63A 250V (protection

alimentation accessoires).

F3: R0.63A 250V (sortie lampe

clignotante).

F4: R3.15A 250V (sortie

électroserrure).

DESCRIPTION DES BORNES

BORNIER CN1
VCA-VCA: alimentation 22V
+BAT-BAT: alimentation batteries

tampon (en option).

+24V-24V: alimentation accessoires

: Connexion à la terre.

Rev. 01.2006 - Notice d'Installation

Page 18

BORNIER CN2
APM1-CHM1: Sortie moteur 1
APM2-CHM2: Sortie moteur 2
ELS-ELS: Sortie alimentation électroserrure

(en option)
LAMP-LAMP: Sortie lampe clignotante 24 Vcc
BORNIER CN3
COMF-FCC1: Fin de course en fermeture moteur 1
COMF-FCA1: Fin de course en ouverture moteur 1
COMF-FCC2: Fin de course en fermeture moteur 2
COMF-FCA2: Fin de course en ouverture moteur 2
ENC1: Encodeur moteur 1 (si présent)
ENC2: Encodeur moteur 2 (si présent)
BORNIER CN4
COM-OPEN A: Entrée commande d'ouverture totale.
COM-OPEN B: Entrée commande d'ouverture

partielle.

COM-STOP: Entrée commande du blocage

d'urgence (en option).

COM-FSW CL: Entrée cellule de sécurité en

fermeture.

COM-FSW OP: Entrée cellule de sécurité en

ouverture.
BORNIER CN5
Connecteur à 5 bornes pour le récepteur
embrochable 433 MHz
DIP-SWITCH
SW1: Permet de sélectionner le fonctionnement

ampèremétrique ou le fonctionnement

avec Encodeur (en option).
DS1-DS2 Afficheur de programmation.
P1-P2 Touches de programmation.

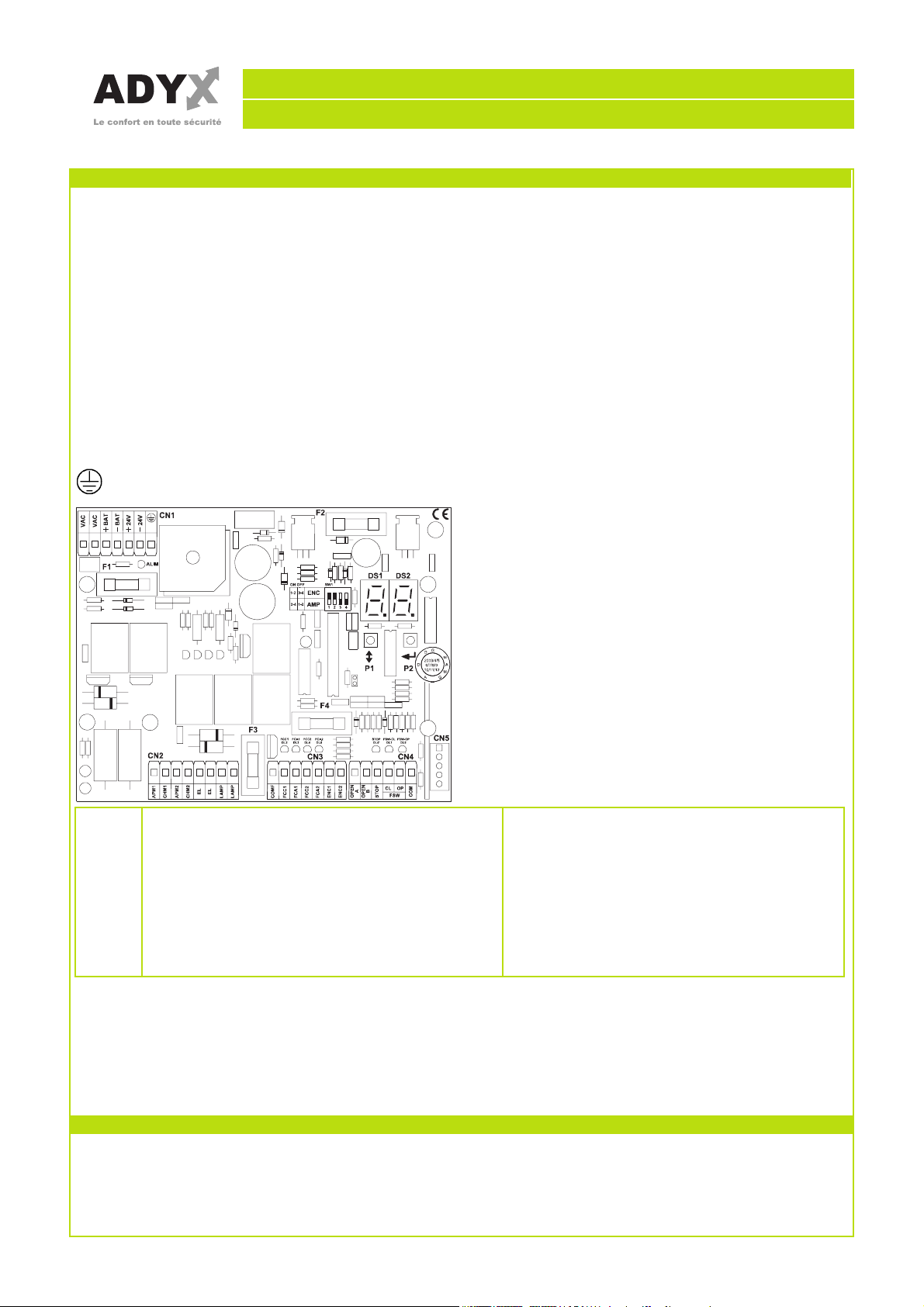

LEDS ALLUMÉE ÉTEINTE

ALIM: Aliment. par l'intermédiaire du transf. toroïdal Coupure de courant.
FCC 1: Fin de course en fermeture moteur 1 pas engagé. Fin de course en fermeture moteur 1 engagé.
FCA 1: Fin de course en ouverture moteur 1 pas engagé. Fin de course en ouverture moteur 1 engagé.
FCC 2: Fin de course en fermeture moteur 2 pas engagé. Fin de course en fermeture moteur 2 engagé.
FCA 2: Fin de course en ouverture moteur 2 pas engagé. Fin de course en ouverture moteur 2 engagé.
STOP: Commande de stop pas active. Commande de stop active.
FSW-CL: Sécurité cellule en fermeture pas engagée. Sécurité cellule en fermeture engagée.
FSW-OP:Sécurité cellule en ouverture pas engagée. Sécurité cellule en ouverture engagée.

En caractères gras, on indique les LEDs lorsque le portail est fermé, la centrale alimentée et les deux fins de
course installés.
Si les fins de course ne sont pas utilisés, ponter les contacts respectifs, les LEDs FCC1 - FCA1 - FCC2 ­FCA2 doivent être allumées.
Si aucun dispositif de STOP n'a été installé, ponter l'entrée, la LED STOP doit être allumée.

5.2.3 BRANCHEMENT DE L'ALIMENTATION

Prévoir un câble de 3 x 1,5 mm² pour amener le courant 230 V protégé par un fusible ou par un disjoncteur
de 10 Ampères, de l'habitation au portail.
Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.
Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques
de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisme.

Rev. 01.2006 - Notice d'Installation

Page 19

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS

1er CAS : LE VANTAIL DE GAUCHE S’OUVRE LE PREMIER VERS L’INTERIEUR

A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.

Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 x 1,5mm² de la maison au
pilier (Normes EDF)

B) La borne avec le fusible, introduite dans le boîtier, sert à connecter l'alimentation de réseau 230 V~ et

l'enroulement primaire du transformateur toroïdal.

Pour la connexion, respecter les indications de la figure
C) Alimentation 24 Vcc en provenance du transformateur toroïdal.
D) MARRON
E) BLEU
F) VERT/JAUNE

B

A

F

C

E

D

D

INTERNO

INTERIEUR

E

Rev. 01.2006 - Notice d'Installation

Page 20

2ème CAS : LE VANTAIL DE DROITE S’OUVRE LE PREMIER VERS L’INTERIEUR

A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.

Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 x 1,5mm² de la maison au

pilier (Normes EDF)
B) La borne avec le fusible, introduite dans le boîtier, sert à connecter l'alimentation de réseau 230 V~ et

l'enroulement primaire du transformateur toroïdal.

Pour la connexion, respecter les indications de la figure
C) Alimentation 24 Vcc en provenance du transformateur toroïdal.
D) MARRON
E) BLEU
F) VERT/JAUNE

B

A

F

C

E

D

D

E

INTERNO

INTERIEUR

Rev. 01.2006 - Notice d'Installation

Page 21

5.3.1 3 PONTS A FAIRE IMPERATIVEMENT

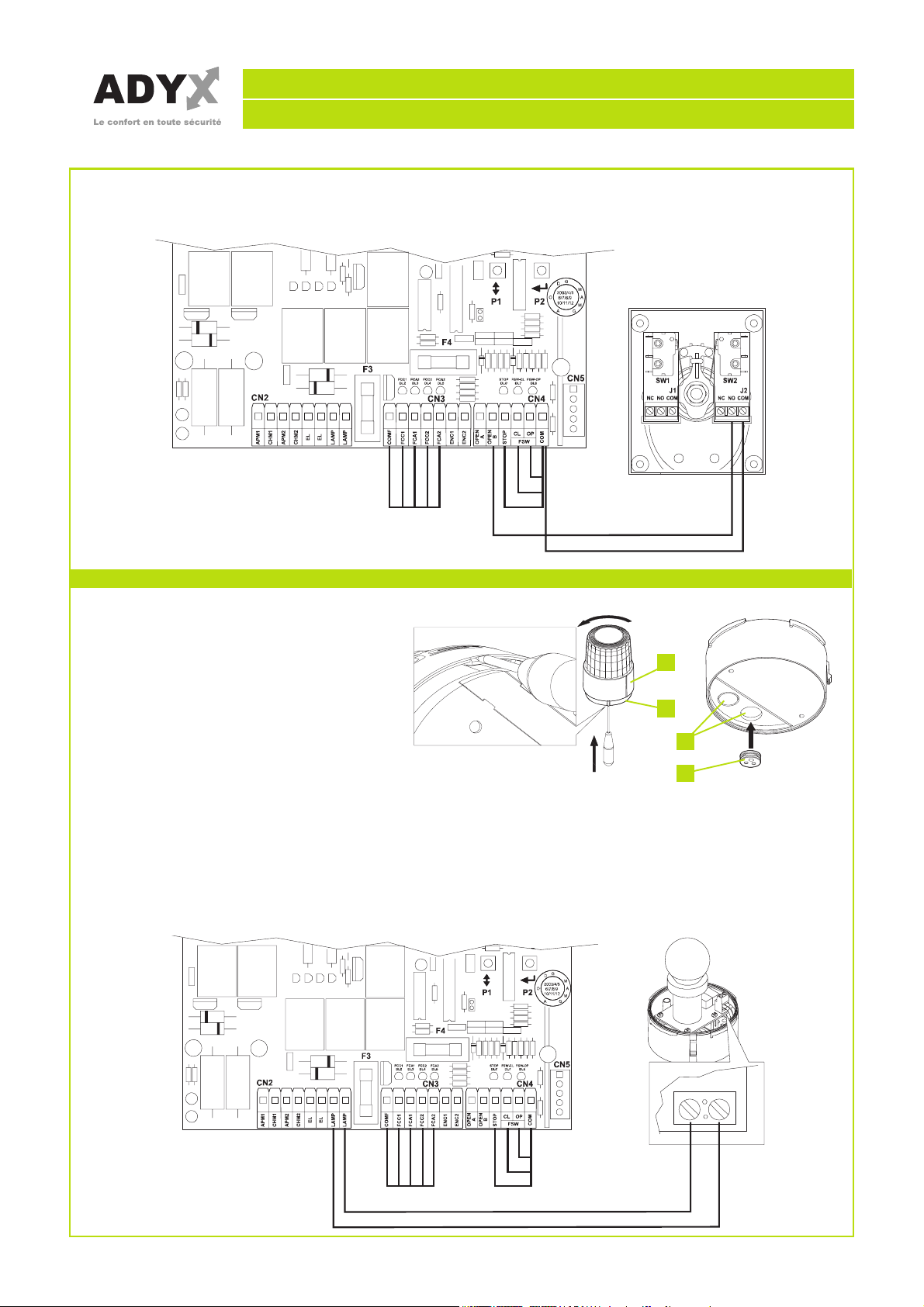

BORNIER J1 BRANCHEMENT SANS CELLULE

Ces 3 ponts sont impératifs, sinon la motorisation ne démarrera pas.

5.4 CÂBLAGE DES ACCESSOIRES (EN OPTION)

5.4.2 SELECTEUR A CLE

2

1

A) Démonter les bouchons (1) et

B) Tourner la clé en sens horaire.
C) Enlever le couvercle (3).

3

BRANCHEMENT POUR L'OUVERTURE DES 2 VANTAUX SUR LE BORNIER J1

Utiliser du câble de 0,75 mm² ou du câble téléphone

Etancheiser les entrees de cables avec du joint silicone.

dévisser les vis (2).

Rev. 01.2006 - Notice d'Installation

BRANCHEMENT POUR L'OUVERTURE ACCÈS PIÉTON, 1 VANTAIL SUR LE BORNIER J1

Utiliser du câble de 0,75 mm² ou du câble téléphone

Etancheiser les entrees de cables avec du joint silicone.

Page 22

5.4.2 DISPOSITIF LUMINEUX DE SIGNALISATION

A) Démonter la calotte (1) de sa base

(2) avec un tournevis d'après la
figure et tourner simultanément la
calotte (1) en sens inverse horaire.

B) Libérer un trou pré-cassé (3) sur la

base de la calotte (2) ainsi que les
trous du passe-câble (4).
Le passe-câble est disposé pour le
passage des fils uniquement, il est
impossible d'y faire passer tout le
câble.

C) Positionner le passe-câble dans le

trou libéré.

D) Connecter le câble (de 0,75 mm²)

aux bornes de la carte de la lampe
d'après la Figure.
Il n'est pas nécessaire de respecter
la polarité sur la borne.

1

2

3

4

Rev. 01.2006 - Notice d'Installation

Page 23

5.4.3 PHOTOCELLULES

1

CONNEXION D'UNE PAIRE DE PHOTOCELLULES EN FERMETURE

Utiliser du câble de 0,75 mm² ou du câble téléphone

Etancheiser les entrees de cables avec du joint silicone.

A) Démonter la vitre frontale (1) en la

soulevant avec un tournevis plat
introduit dans la rainure présente
dans la partie inférieure.

B) Connecter les câbles électriques

dans les bornes spécifiques d'après
la Figure.

RÉCEPTRICE

ÉMETTRICE

Rev. 01.2006 - Notice d'Installation

Page 24

CONNEXION DE DEUX PAIRES DE PHOTOCELLULES EN OUVERTURE

Utiliser du câble de 0,75 mm² ou du câble téléphone.

Etancheiser les entrees de cables avec du joint silicone.

La deuxième série de photocellules (en option), pour garantir la sécurité en ouverture, doit être positionnée
à l'intérieur, au-delà des vantaux ouverts.

Ne pas oublier que la première série de photocellules doit toujours être montée d'après les descriptions de
la page précédente (CONNEXION D'UNE PAIRE DE PHOTOCELLULES EN FERMETURE).

RÉCEPTRICE

ÉMETTRICE

Rev. 01.2006 - Notice d'Installation

Page 25

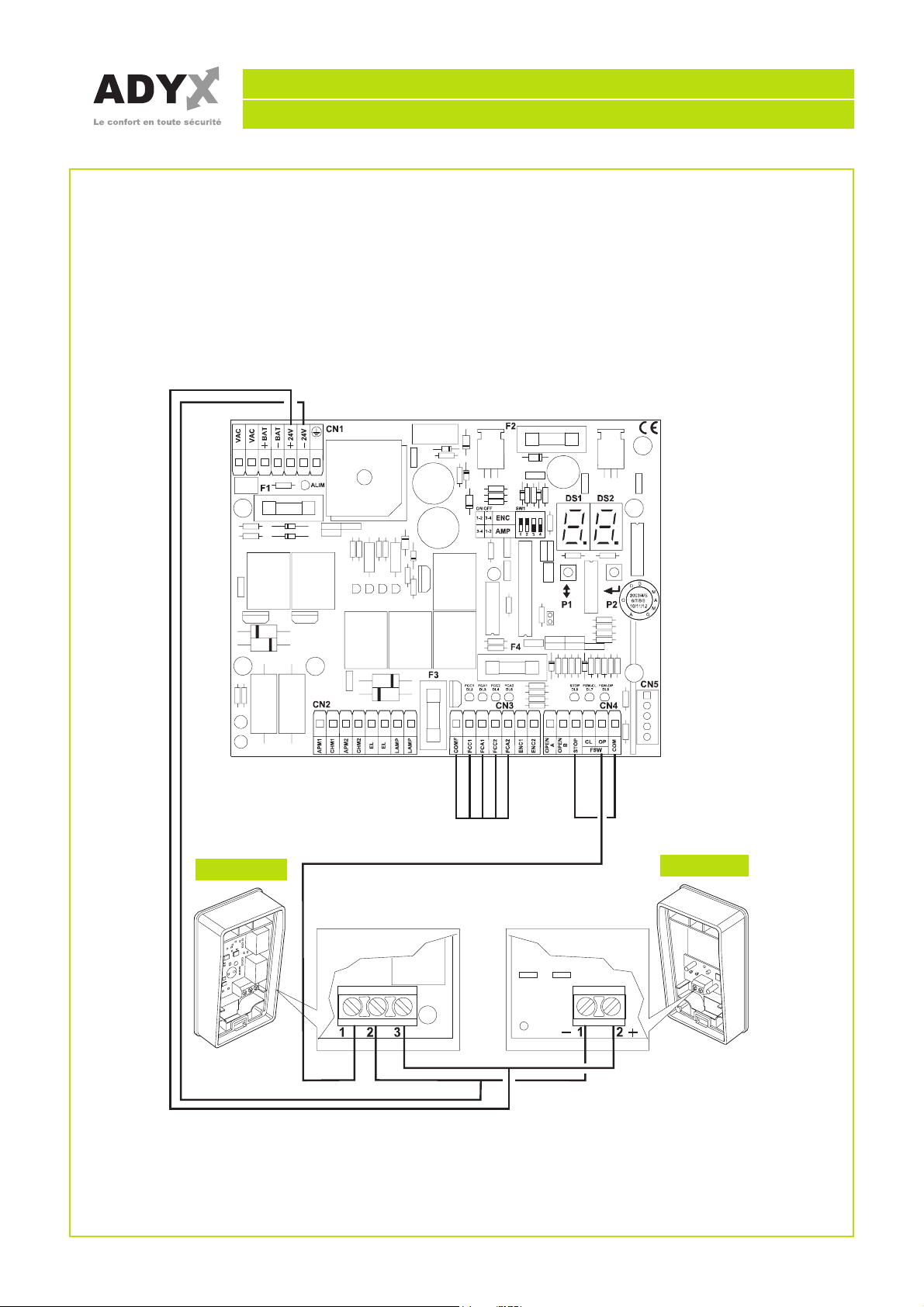

5.4.4 BRANCHEMENT ANTENNE EXTERIEURE 433MHZ (EN OPTION)
BRANCHEMENT DU CABLE COAXIAL DE L'ANTENNE EXTERIEURE

1

B

Démonter l'antenne fournie (1) et
réaliser les connexions suivantes:
A) Câble coaxial de l'antenne
B) TRESSE de MASSE

A

5.4.5 BRANCHEMENT PORTIER OU VIDEO (EN OPTION)
BORNIER CN4

A) Portier avec sortie

A contact sec (sans tension )
OU

B) Portier avec sortie délivrant

une tension de 12 V

A

A ou B

RELAIS 12 V

B

Rev. 01.2006 - Notice d'Installation

Page 26

5.5 PROGRAMMATION

La centrale est dotée d’un afficheur pratique (DS1-DS2) pour l’affichage des paramètres de fonctionnement
et pour leur programmation.
En outre, durant le fonctionnement normal, il affiche constamment l’état du portail.
Durant l’affichage et la programmation des paramètres de fonctionnement, l’afficheur indique à gauche
(DS1) le paramètre sélectionné et à droite (DS2) la valeur sélectionnée.
La Figure montre l’exemple d’affichage du paramètre “A” à la valeur “2”.

Durant le fonctionnement normal, l’afficheur affiche l’état du portail.
On indique ci-après les valeurs affichées et le l'état correspondant du portail:

PORTAIL EU REPAS

PORTAIL EN OUVERTURE

PORTAIL OUVERT EN PAUSE (UNIQUEMENT

AVEC REFERMETURE AUTOMATIQUE)

PORTAIL EN FERMETURE

5.5.1 FONCTIONNEMENT AVEC ENCODEUR OU AMPÉROMÉTRIQUE (EN OPTION)

La centrale dispose de 4 DIP-SWITCHES qui permettent de sélectionner le fonctionnement ampérométrique
ou le fonctionnement avec un Encodeur.
Le fonctionnement avec un encodeur garantit une plus grande sécurité dans la détection des obstacles et
une plus grande répétitivité du point de ralentissement.

Nota Bene: le fonctionnement avec un encodeur exige des butées mécaniques, ou des fins de course, tant
en ouverture qu’en fermeture.

Pour sélectionner le fonctionnement avec un encodeur, positionner les DIP-SWITCH 1 et 2 sur ON et les
DIP-SWITCH 3 et 4 sur OFF (Fig. A).
Pour sélectionner le fonctionnement ampérométrique, positionner les DIP-SWITCH 1 et 2 sur OFF et les DIP­SWITCH 3 et 4 sur ON (Fig. B).

ATTENTION: pour une procédure de programmation correcte de la centrale, effectuer cette opération avant
la phase de programmation de la centrale car elle en modifie radicalement le fonctionnement.

ATTENTION: dans les dessins suivants, les curseurs des DIP-SWITCHES sont représentés en blanc.

A

B

Rev. 01.2006 - Notice d'Installation

Page 27

5.5.2 RÉGLAGE DES PARAMÈTRES DE FONCTIONNEMENT
Nota Bene: Avant de commencer la phase de réglage des paramètres de fonctionnement, sélectionner le

type de fonctionnement de la centrale, avec ou sans encodeur (voir paragraphe 5.5.1).

Pour accéder au réglage des paramètres de fonctionnement, suivre les indications suivantes:
1- Après avoir réalisé les connexions nécessaires, alimenter l’installation et vérifier que toutes les leds de

signalisation se trouvent dans la situation indiquée au paragraphe 5.2.2.

2- L’afficheur affichera la valeur “--”.
3- Appuyer en le maintenant enfoncé le bouton-poussoir P2 jusqu’à l’affichage du nom et de la valeur du

premier paramètre.

4- Pour modifier la valeur du paramètre, appuyer sur la touche P1.
5- Pour passer au paramètre suivant, appuyer sur la touche P2.
6- Au bout de 60 secondes, sans appuyer sur aucune touche, la centrale sort de la modalité de réglage.

On peut sortir manuellement de la modalité de réglage en faisant défiler tous les paramètres, au moyen
de la touche P2. Quand l’afficheur affiche la valeur “--” on est revenu au fonctionnement normal.

Le tableau suivant récapitule tous les paramètres sélectionnables, les valeurs attribuables et les valeurs par
défaut.

AFFICHEUR

Réglage de la sensibilité de l’embrayage électronique

Force moteur haute (default)
Force moteur moyenne-haute
Force moteur moyenne-basse
Force moteur minimum

Retard vantali en fermeture : ce paramétre permet de sélectionner le temps de décalage des deux vantaux

1,5 secondes de décalage (default)
3 secondes de décalage
6 secondes de décalage
10 secondes de décalage

Refermeture Automatique: avec cette fonction, on valide ou invalide le refermeture automatique du portail

Désactivée (default)
Activée

Fonctionnement de la commande OPEN A: cette fonction détermine le comportement du bouton-poussoir d’OPEN A (ouverture totale)

Ouvre/Ferme/Ouvre (default)
Ouvre/Stop/Ferme/Stop

Fonction collectif: en activant cette fonction durant la phase d’overture du portail, on inhibe la command de start

Désactivée (default)
Activée

Coupe de Bérier: en validant cette fonction à caque impulsion d’Openle vantail sur lequel est installé l’électroserrure démarre,
pendant quelques secondes, avec un mouvement de fermeture. Cela facilite le déclenchement de l’électroserrure

Désactivée (default)
Activée

Lampe de courtoise/clignotant: ce parametre permet de selectioner le type de sortie des bornes LAMP-LAMP en choisissant
clignotant ou lampe de courtoise

Clignotant (default)
Lampe de courtoise (active pendant 90 secondes)

Percentage du point de ralentissement:ce parametre permet de selectioner la longeur du parcours ralenti, en choissisant parmi le deux valeurs prefixée

10% de l’ouverture maximum mémorisée (default)
20% de l’ouverture maximum mémorisée

Vitesse durante la phase ralentie: ce paramétre permet de programmer la vitesse du moteurdurant la phase ralentie, en choissisant
parmi les deux valeurs

Èlevée (default)
Faible

Fonctionnement avec fins de course: ce paramétre permet de selectionner le fonctionnement avec ou sans fins de course

Fonctionnement sans fins de course (default)
Fonctionnement avec fins de course

Nombre de moteur: ce paramétre permet de selectionner le type de portail à un ou deux vantaux

Portail à un vantail, uniquement un moteur connecté (default)
Portail à deuxn vantaux, deux moteurs connectés

DESCRIPTION

Rev. 01.2006 - Notice d'Installation

Page 28

5.5.3 PROGRAMMATION DES TEMPS D'OUVERTURE, DE FERMETURE ET DE PAUSE DU PORTAIL
Nota Bene: Avant de commencer la phase de programmation, sélectionner le type de fonctionnement de la

centrale, avec ou sans encodeur (voir paragraphe 5.5.1).
Durant la procédure de programmation, la centrale mémorise les butées mécaniques en ouverture, en
fermeture et le temps de pause éventuel avant la refermeture..

1- Déverrouiller les motoréducteurs, positionner les vantaux à la moitié de l’ouverture, rebloquer les opérateurs

(voir paragraphe 3.3.5/3.3.9).

2- Alimenter la centrale et vérifier l’affichage de la valeur “--”.
3- Appuyer en le maintenant enfoncé le bouton-poussoir P2 jusqu’à l’affichage du premier paramètre et de

la valeur correspondante.

4- Donner une commande d’OPEN A avec un dispositif quelconque connecté à cette entrée; l’afficheur

affiche la valeur “ ” et les vantaux commencent à s’actionner. La première manœuvre exécutée par les
vantaux doit être en fermeture. Si cela ne se produit pas, arrêter le mouvement du portail avec une
impulsion de remise à zéro, en touchant avec un tournevis les deux BROCHES du JMP "REMISE À ZÉRO"
ou en coupant le courant. Ensuite inverser les fils des moteurs / du moteur qui ont exécuté la manœuvre
d’ouverture.
Reprendre la phase de programmation à partir du point 1.

5- Après avoir atteint la butée mécanique en fermeture, les motoréducteurs exécutent une pause d’environ

2 secondes, après quoi ils repartent avec une manœuvre d’ouverture totale jusqu’à la butée mécanique
en ouverture ou au fin de course correspondant.

6- Si la refermeture automatique n’a pas été validée, la phase de programmation est terminée; vice versa,

la centrale commence le décompte du temps de pause.

7- Lorsque le temps souhaité s’est écoulé, donner une nouvelle impulsion d’OPEN A et le portail commencera

la phase de fermeture.

8- Après avoir atteint l’arrêt en fermeture, la phase de programmation est terminée et l’afficheur affiche la

valeur “--”.

Nota Bene:

- Durant toute la procédure de programmation, l’afficheur affichera la valeur “ ”.

- Pendant tout le temps de programmation, le clignotant restera allumé fixe.

- Durant la procédure de programmation, le mouvement des vantaux a lieu au ralenti.

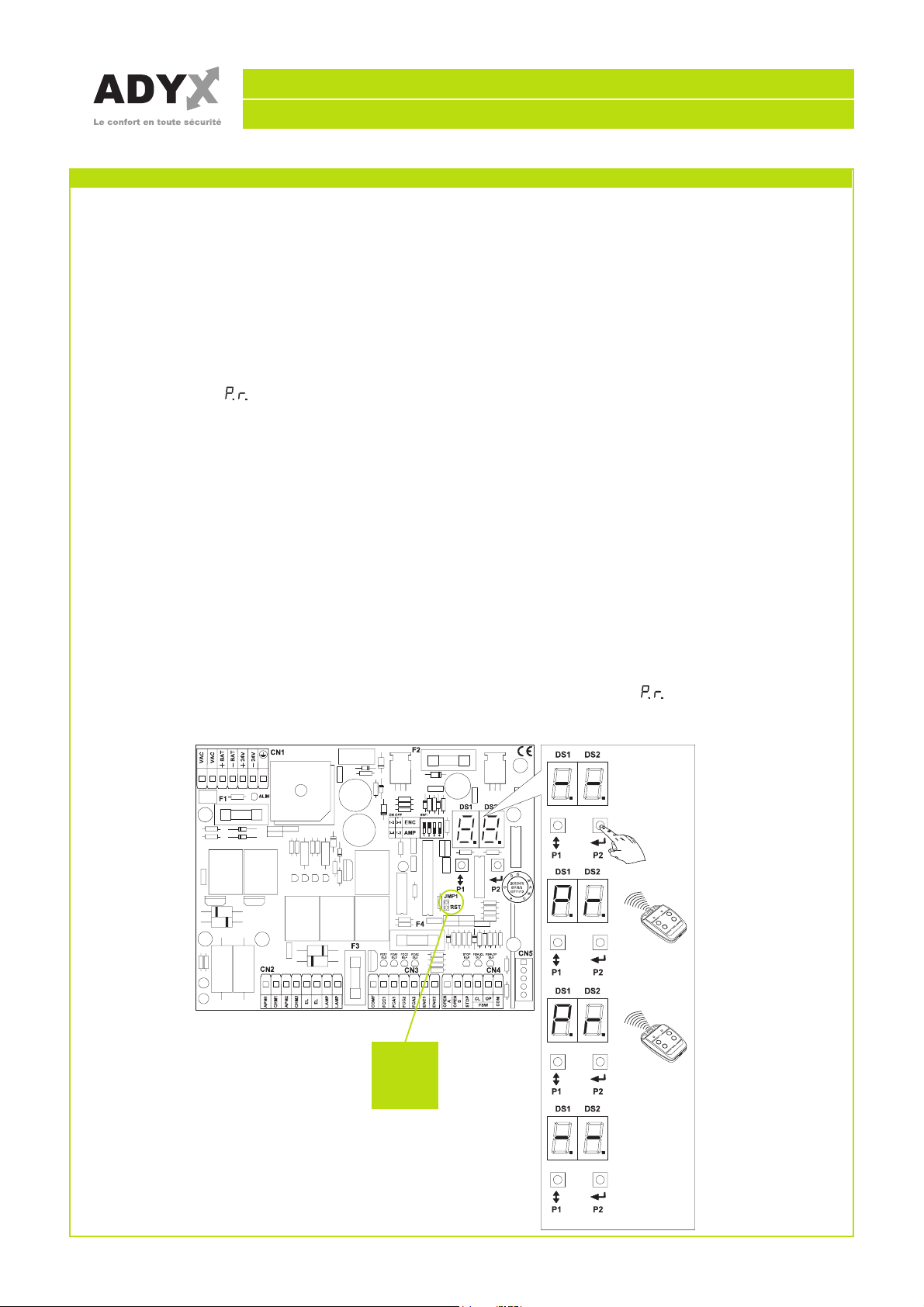

PINS DEL

JMP

“RESET”

Rev. 01.2006 - Notice d'Installation

Page 29

5.5.4 LOGIQUES DE FONCTIONNEMENT

On indique ci-après les différentes logiques de fonctionnement avec les états correspondants du portail en
fonction des différentes impulsions.

LOGIQUE AUTOMATIQUE C=1 d=0 E=0

ÉTAT PORTAIL

Fermé

Ouvert en pause

En fermeture

En ouverture

OPEN A

Ouvre le vantail et
le referme aprés le

temps de pause

Recharge le temps

de pause

Inverse le

mouvement du

portail

Inverse le mouvement

du portail

OPEN B

Exécute l’ouverture partielle

du vantail en refermant

après le temps de pause

Ferme

immédiatement le

portail

Aucun effet

Aucun effet

Aucun effet(OPEN

fonctionnement

fonctionnement

fonctionnement

Bloque le

Bloque le

Bloque le

STOP

inhibé)

IMPULSIONS

SÉCURITÉS OUVERTURES

Bloque le fonctionnement et

reprend au désengagement

LOGIQUE AUTOMATIQUE PAS À PAS C=1 d=1 E=0

ÉTAT PORTAIL IMPULSIONS

Fermé

Ouvert en pause

En fermeture

En ouverture

OPEN A

Ouvre le vantail et
le referme aprés le

temps de pause

Recharge le temps

de pause

Bloque le mouvement du

portail, ouvre à

l’impulsion suivante

Bloque le mouvement du

portail, ouvre à

l’impulsion suivante

OPEN B

Exécute l’ouverture

partielle du vantail en

refermant après le temps

de pause

Ferme

immédiatement le

portail

Aucun effet

Aucun effet

STOP

Aucun effet

(OPEN inhibé)

Bloque le

fonctionnement

Bloque le

fonctionnement

Bloque le

fonctionnement

SÉCURITÉS OUVERTURES

Bloque le fonctionnement et

reprend au désengagement

LOGIQUE SEMI-AUTOMATIQUE C=0 d=0 E=0

ÉTAT PORTAIL IMPULSIONS

Fermé

Ouvert en pause

En fermeture

En ouverture

OPEN A

Ouvre le vantail

Ferme

Inverse le

mouvement du

portail

Inverse le mouvement

du portail

OPEN B

Exécute l’ouverture

partielle

Ferme le portail

Aucun effet

Aucun effet

STOP

Aucun effet

(OPEN inhibé)

Aucun effet

(OPEN inhibé)

Bloque le

fonctionnement

Bloque le

fonctionnement

SÉCURITÉS OUVERTURES

Inhibe les commandes

Bloque le fonctionnement et

reprend au désengagement

LOGIQUE SEMI-AUTOMATIQUE PAS À PAS C=0 d=0 E=0

ÉTAT PORTAIL IMPULSIONS

Fermé

Ouvert en pause

En fermeture

En ouverture

OPEN A

Ouvre le vantail

Ferme

Bloque le mouvement du

portail, ouvre à

l’impulsion suivante

Bloque le mouvement du portail,

ouvre à l’impulsion suivante

OPEN B

Exécute l’ouverture

partielle

Ferme le portail

Aucun effet

Aucun effet

STOP

Aucun effet

(OPEN inhibé)

Aucun effet

(OPEN inhibé)

Bloque le

fonctionnement

Bloque le

fonctionnement

SÉCURITÉS OUVERTURES

Inhibe les commandes

Bloque le fonctionnement et

reprend au désengagement

LOGIQUE COLLECTIF C=1 d=0 E=1

ÉTAT PORTAIL IMPULSIONS

Fermé

Ouvert en pause

En fermeture

En ouverture

OPEN A

Ouvre le vantail et
le referme aprés le

temps de pause

Recharge le temps

de pause

Inverse le mouvement

du portail

Aucun effet

OPEN B

Exécute l’ouverture partielle

du vantail en refermant

après le temps de pause

Ferme le portail

Aucun effet

Aucun effet

(OPEN inhibé)

fonctionnement

fonctionnement

fonctionnement

STOP

Aucun effet

Bloque le

Bloque le

Bloque le

SÉCURITÉS OUVERTURES

Inhibe les commandes

Bloque le fonctionnement et

reprend au désengagement

Inhibe les

commandes

d’OPEN

Aucun effet

Aucun effet

Inhibe les

commandes

d’OPEN

Aucun effet

Aucun effet

d’OPEN

Aucun effet

Aucun effet

d’OPEN

Aucun effet

Aucun effet

d’OPEN

Aucun effet

Aucun effet

SÉCURITÉS FERMETURE

Aucun effet

Bloque temps de pause,

au désegagement

referme au bout de 5 s.

Inverse le

mouvement

Aucun effet

SÉCURITÉS FERMETURE

Aucun effet

Bloque temps de pause,

au désegagement

referme au bout de 5 s.

Inverse le

mouvement

Aucun effet

SÉCURITÉS FERMETURE

Aucun effet

Inhibe la commande d’OPEN

au désegagement referme au

bout de 5 s.

Inverse le

mouvement du

portail

Aucun effet

SÉCURITÉS FERMETURE

Aucun effet

Inhibe la commande d’OPEN

au désegagement referme au

bout de 5 s.

Inverse le

mouvement du

portail

Aucun effet

SÉCURITÉS FERMETURE

Aucun effet

Inhibe la commande d’OPEN

au désegagement referme au

bout de 5 s.

Inverse le

mouvement

Aucun effet

SÉCURITÉS OUV/FERM

Inihibes les

commandes OPEN

Bloque temps de pause,

au désegagement

referme au bout de 5 s.

Bloque le fonctionnement

désegagement

Bloque le fonctionnement et

reprende au désegagement

SÉCURITÉS OUV/FERM

commandes OPEN

Bloque temps de pause,

au désegagement

referme au bout de 5 s.

Bloque le fonctionnement

Bloque le fonctionnement et

reprende au désegagement

SÉCURITÉS OUV/FERM

commandes OPEN

Bloque temps de pause,

au désegagement

referme au bout de 5 s.

Bloque le fonctionnement

Bloque le fonctionnement et

reprende au désegagement

SÉCURITÉS OUV/FERM

commandes OPEN

Bloque temps de pause,

au désegagement

referme au bout de 5 s.

Bloque le fonctionnement

Bloque le fonctionnement et

reprende au désegagement

SÉCURITÉS OUV/FERM

commandes OPEN

Bloque temps de pause,

au désegagement

referme au bout de 5 s.

Bloque le fonctionnement

Bloque le fonctionnement et

reprende au désegagement

et inverse au

Inihibes les

et inverse au

désegagement

Inihibes les

et inverse au

désegagement

Inihibes les

et inverse au

désegagement

Inihibes les

et inverse au

désegagement

Rev. 01.2006 - Notice d'Installation

Page 30

5.6 PROGRAMMATION RADIO

REGLAGE RECEPTEUR RADIO BI CANAL et TELECOMMANDE 4 FONCTIONS

LE CANAL 1 EST TOUJOURS UTILISE POUR L'OUVERTURE TOTALE.
LE CANAL 2 PEUT ÊTRE UTILISÉ POUR L'OUVERTURE D'UN VANTAIL (OUVERTURE PIÉTONNE).

- Insérer le RÉCEPTEUR embrochable (1) sur le connecteur à cinq broches CN5 présent sur la platine

électronique.

CN5

1

- TELECOMMANDE 4 FONCTIONS (2)

- PROGRAMMATION du CANAL 1

Sur le récepteur, appuyer brièvement sur le poussoir SW1.
Le voyant LED 1 s'allume fixe.
Dans un délai de 10 secondes, appuyer sur le bouton choisi de la télécommande, jusqu'à ce que le
voyant LED1 clignote.
(TENIR la Télécommande à 1METRE Minimum du Récepteur).
Le voyant LED 1 reste allumé fixe pendant 10 secondes.
Si on a plusieurs télécommandes: Tant que le voyant LED 1 est allumé, appuyer sur le bouton choisi des
autres télécommandes.

- PROGRAMMATION du CANAL 2

Sur le récepteur appuyer brièvement sur le poussoir SW2.
Le voyant LED 2 s'allume fixe.
Dans un délai de 10 secondes, appuyer sur le deuxième bouton choisi de la télécommande jusqu'à ce
que le voyant LED 2 clignote.
(TENIR la Télécommande à 1 METRE Minimum du récepteur).
Le voyant LED 2 reste allumé fixe pendant 10 secondes.
Si on a plusieurs télécommandes: Tant que le voyant LED 2 est allumé appuyer sur le deuxième bouton
choisi des autres télécommandes.

2

3

P4

P2

P1

P3

4

5

SW2

LED2

CANAL 2 CANAL 1

LED1

SW1

Rev. 01.2006 - Notice d'Installation

Page 31

- PROGRAMMATION d'une télécommande acquise par la suite (sans accéder au récepteur).

Prendre une télécommande déjà programmée.
Appuyer pendant 5 secondes sur P1 et P2 à 1 mètre du récepteur.
Les LED du récepteur clignotent.
Appuyer sur le bouton déjà mémorisé, le canal activé s'allume fixe.
Prendre la télécommande à rajouter, appuyer sur le bouton choisi de la nouvelle télécommande.

- UTILISATION et PROGRAMMATION du CANAL 2

- Il faut que le “cavalier” J2 (3) soit en position OFF (sur 1 et 2).

- Le deuxième canal peut être utilisé pour l'ouverture piéton.

Connecter la borne "COM" (4) à la borne "-24V" du bornier "CN1" et la borne "NO" (5) à la borne "OPEN
B" du bornier "CN4" présentes sur la platine électronique.

- EFFECEMENT de la MEMOIRE RECEPTEUR

- Appuyer sur un des SW1 ou SW2 du récepteur et rester appuyé, jusqu’à ce que LED clignotent.

Quand le clignotement s’arrête, la mémorie est effacée.

P4

P2

2

3

P1

4

5

LED1

P3

SW1

SW2

LED2

CANAL 2 CANAL 1

Vous rencontrez une difficulté. Vous ne pouvez pas démarrer votre motorisation APPELEZ ADYX
au 0892 69 00 34. Pour vous assurer le meilleur service, vous devez appeler AVANT toute intervention de
votre part. Vous munir de cette notice d'installation.

REV. 01.2006

Les descriptions et les illustrations de cette notice sont seulement indicatives.

ADYX se réserve le droit d'apporter des modifications techniques au produit sans préavis.
