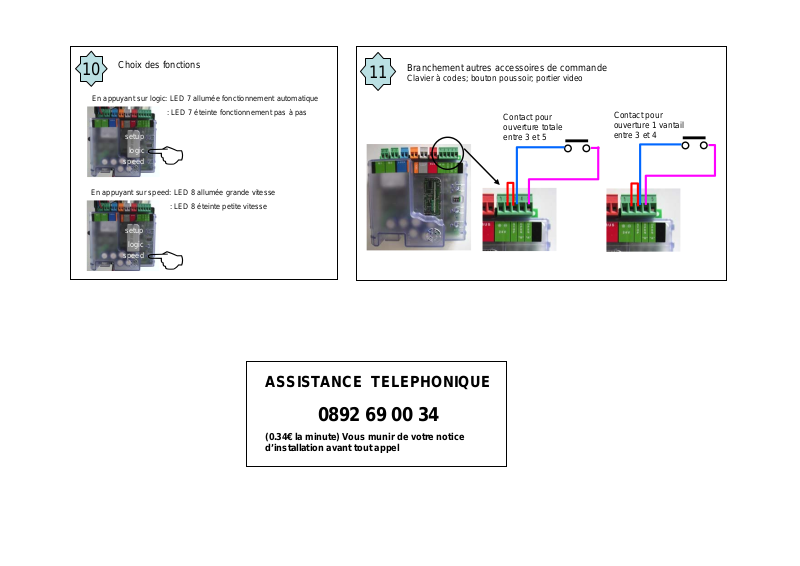

10
Choix des fonctions
En appuyant sur logic: LED 7 allumée fonctionnement automatique
: LED 7 éteinte fonctionnement pas à pas
setup
logic
speed
%
En appuyant sur speed: LED 8 allumée grande vitesse
: LED 8 éteinte petite vitesse
setup
logic
speed
%
11
Branchement autres accessoires de commande
Clavier à codes; bouton poussoir; portier video
Contact pour
ouverture totale
entre 3 et 5
Contact pour
ouverture 1 vantail
entre 3 et 4
ASSISTANCE TELEPHONIQUE
0892 69 00 34
(0.34€ la minute) Vous munir de votre notice
d’installation avant tout appel
5
Tableau
Électrique
De la maison
Protégé par
Fusible 10 A
Phase
Branchement du SECTEUR 230V
Neutre
Terre
6
Mise en place du RECEPTEUR RADIO
Insérer le récepteur sur
le connecteur 3 broches
7
Programmation de la télécommande BRAVO 433 Mhz
Ouverture totale: logic+ setup
setup
logic
speed
%
Ouverture 1vantail: speed + setup
setup
logic
speed
%
setup
logic
speed
setup
logic
speed
'
%
'
%
%
'
8
Appuyer en
même temps sur
les 2 boutons de
la télécommande
%
'
Programmation de la télécommande AMIGO 868 Mhz
Ouverture totale: logic+ setup
setup
logic
speed
%
Ouverture 1vantail: speed + setup
setup
logic
speed
%
setup
logic
speed
setup
logic
speed
'
%
'
'
%
%
9
Programmation
A
Déverrouiller les 2 moteurs et positionner les 2 vantaux à 45°
reverrouiller les 2 moteurs
Intérieur
C
Vérifier que les 2 côtés partent bien vers la
fermeture; sinon inverser les fils du ou
des moteurs qui partent vers l’ouverture et
recommencer sur setup
B
Appuyer sur setup jusqu’à ce que les LED 4 et 5
s’allument fixes, relâcher et les LED clignotent
Le 2ème vantail part en fermeture puis le 1er
setup
logic
%
speed
D
Attendre que les 2 LED s’éteignent Appuyer
sur le bouton choisi de la télécommande pour
refermer les 2 vantaux
Intérieur
Lorsque les 2 vantaux sont fermés
ils repartent en ouverture
%
La programmation est terminée
Mise en service rapide COMPAS. ORION. VEGA.
Branchement MOTEURS 1 et 2
1
Le moteur M1 commande l’ouverture
Pont entre 2 et 3 impératif
M1
M2
du premier vantail
Branchement CLIGNOTANT
3
Pont entre
2 et 3
impératif
2
4
Pont entre
2 et 3
impératif
Branchement des CELLULES BUS
Pont entre
2 et 3
impératif
Emetteur
Branchement sélecteur à clé
Position switch
1 2 3 4
on off off off
Récepteur
Ouverture
1 vantail
Ouverture
2 vantaux
