Adyx BAS 924 Installation Manual
BAS 924
motorisation pour portail à battants
Notice d’installation
Rev. 01.2006 - Notice d'Installation
Page 2
SOMMARIO
1 PRECAUTIONS ..................................................................................................................... 3
1.1 LEXIQUE DES MOTS TECHNIQUES .................................................................................. 3
1.2 PRECONISATIONS D'EMPLOI .......................................................................................... 3
2 DESCRIPTION GÉNÉRALE....................................................................................................... 4
2.1 USAGE PRÉVU .............................................................................................................. 4
2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE ...................................................................... 4
2.3 ACCESSOIRES (EN OPTION) ........................................................................................... 5
2.4 CARACTERISTIQUES TECHNIQUES ................................................................................. 5
3 INSTALLATION DE L'OPÉRATEUR ........................................................................................... 6
3.1 VÉRIFICATIONS PRÉLIMINAIRES ..................................................................................... 6
3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) .............................................................. 6
3.3 PROCÉDURE DE MONTAGE ............................................................................................ 8

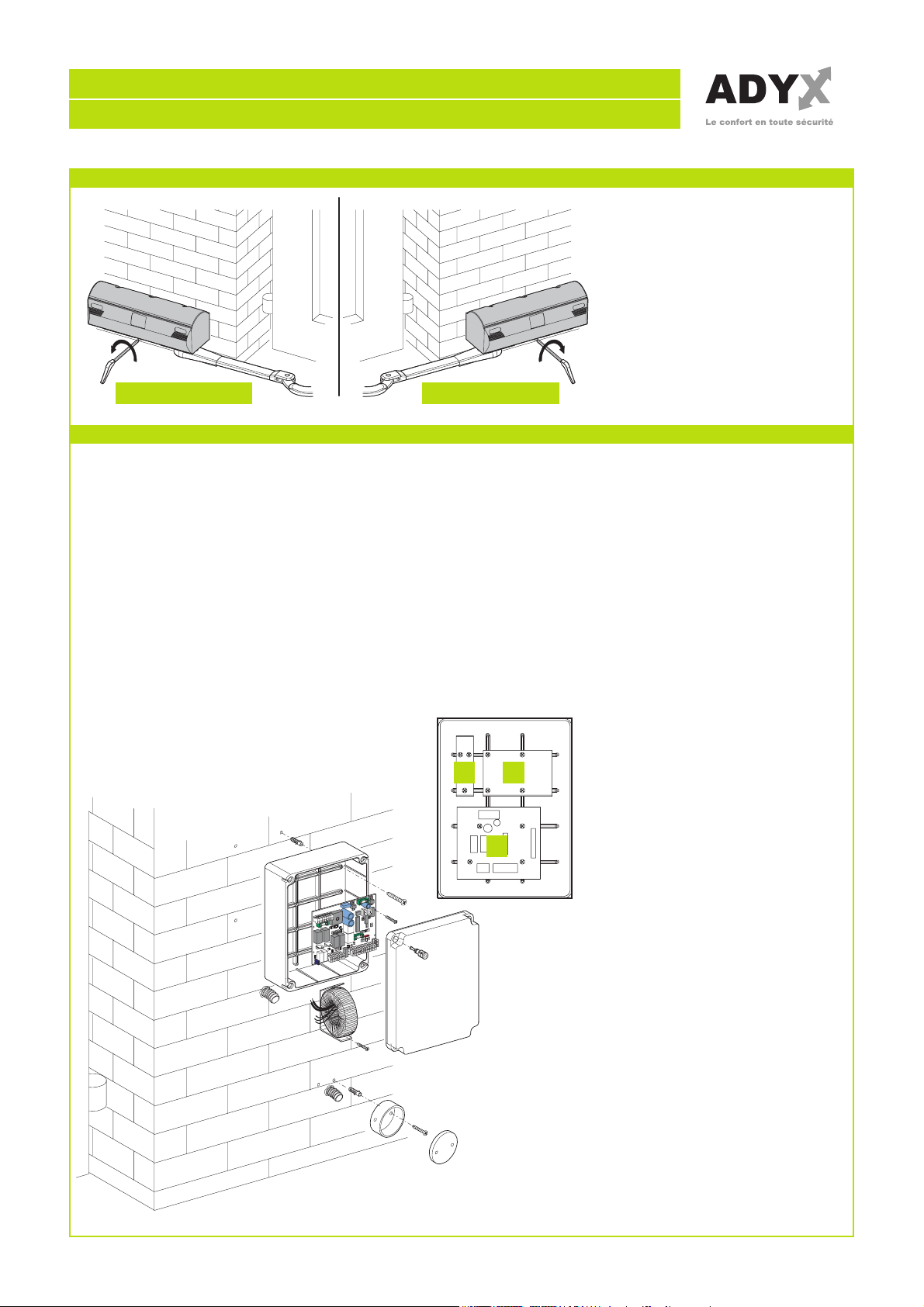

3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE .............................................................. 13
4 INSTALLATION DES ACCESSOIRES (EN OPTIONE) .................................................................. 14

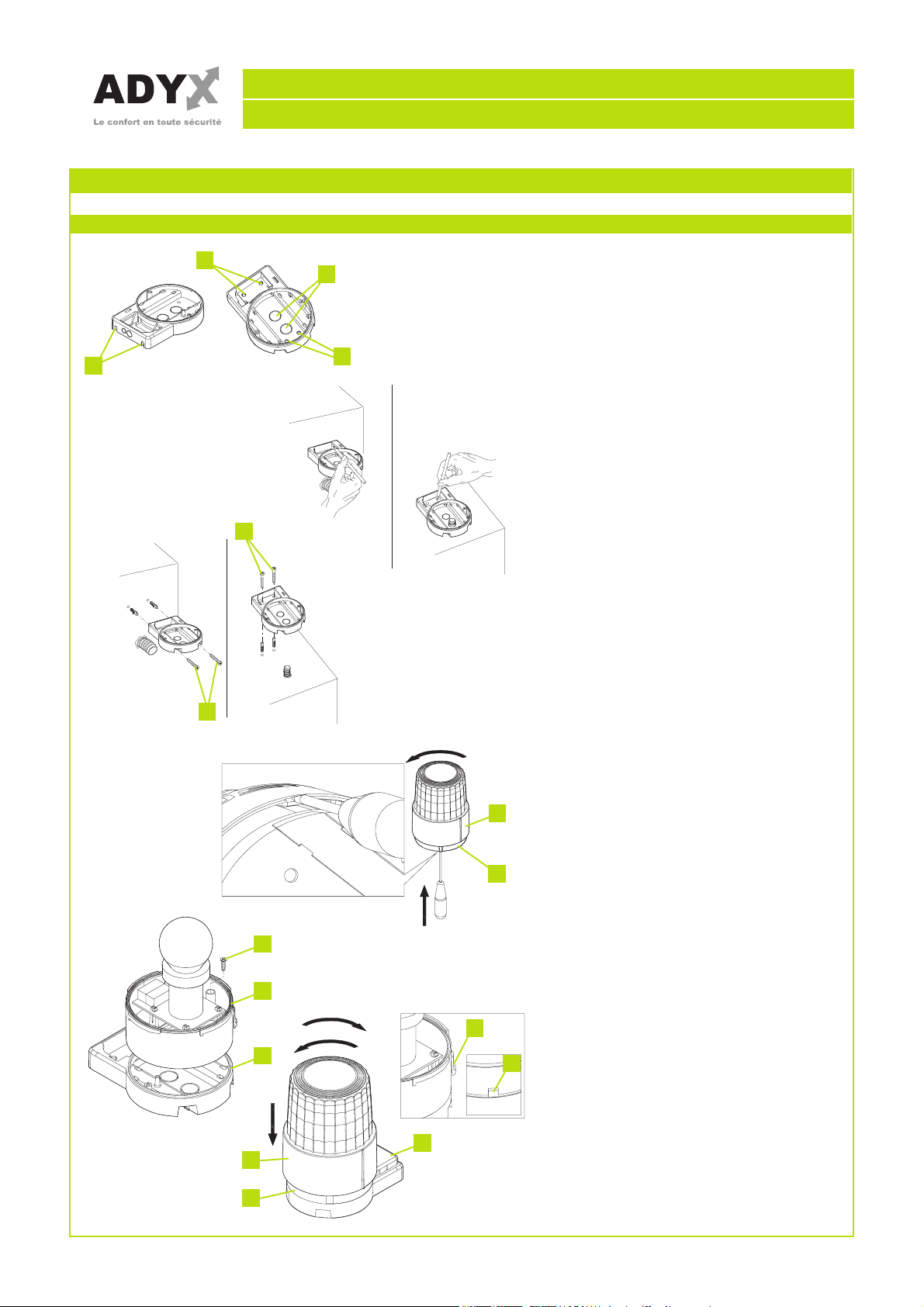

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION ........................................ 14

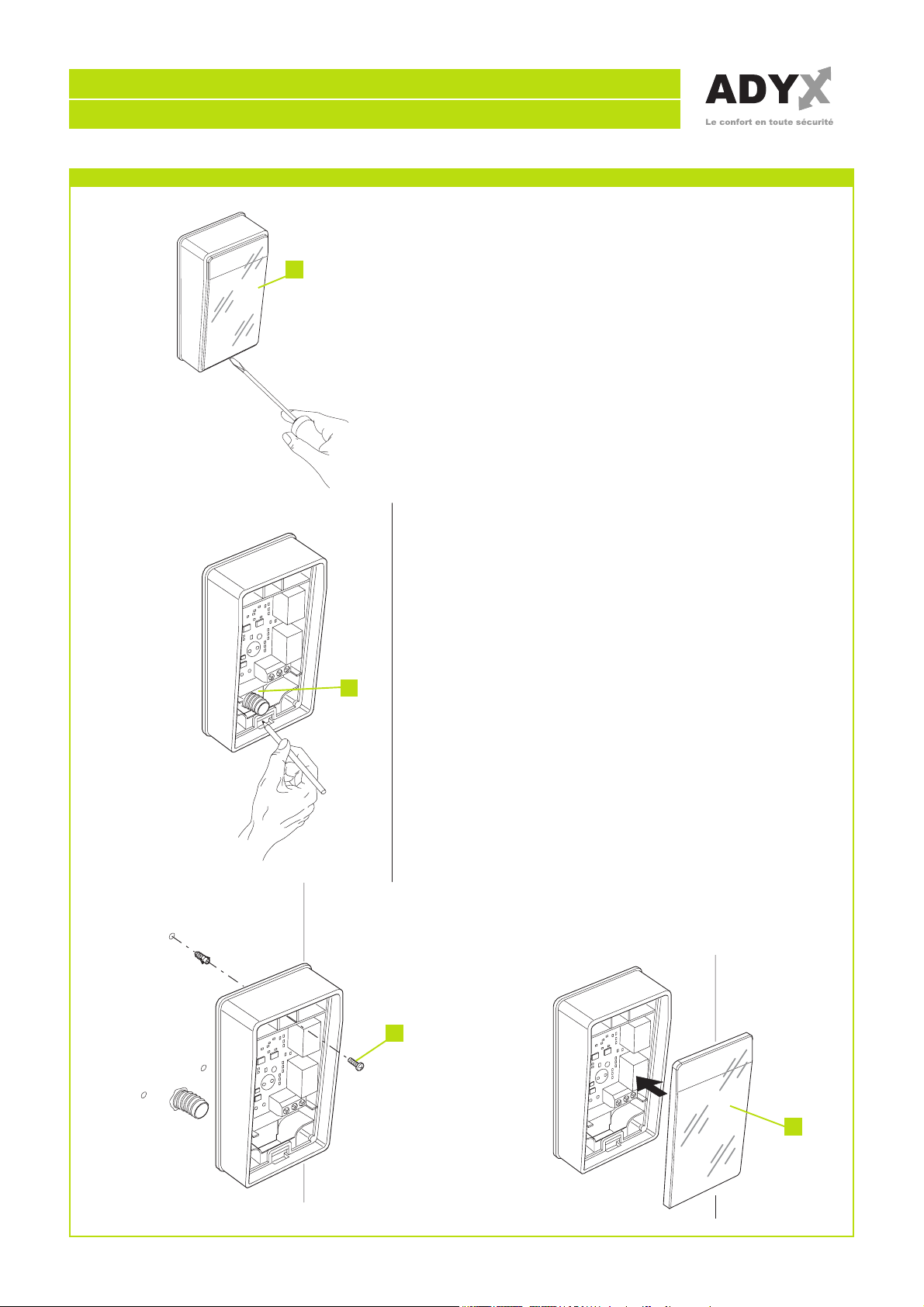

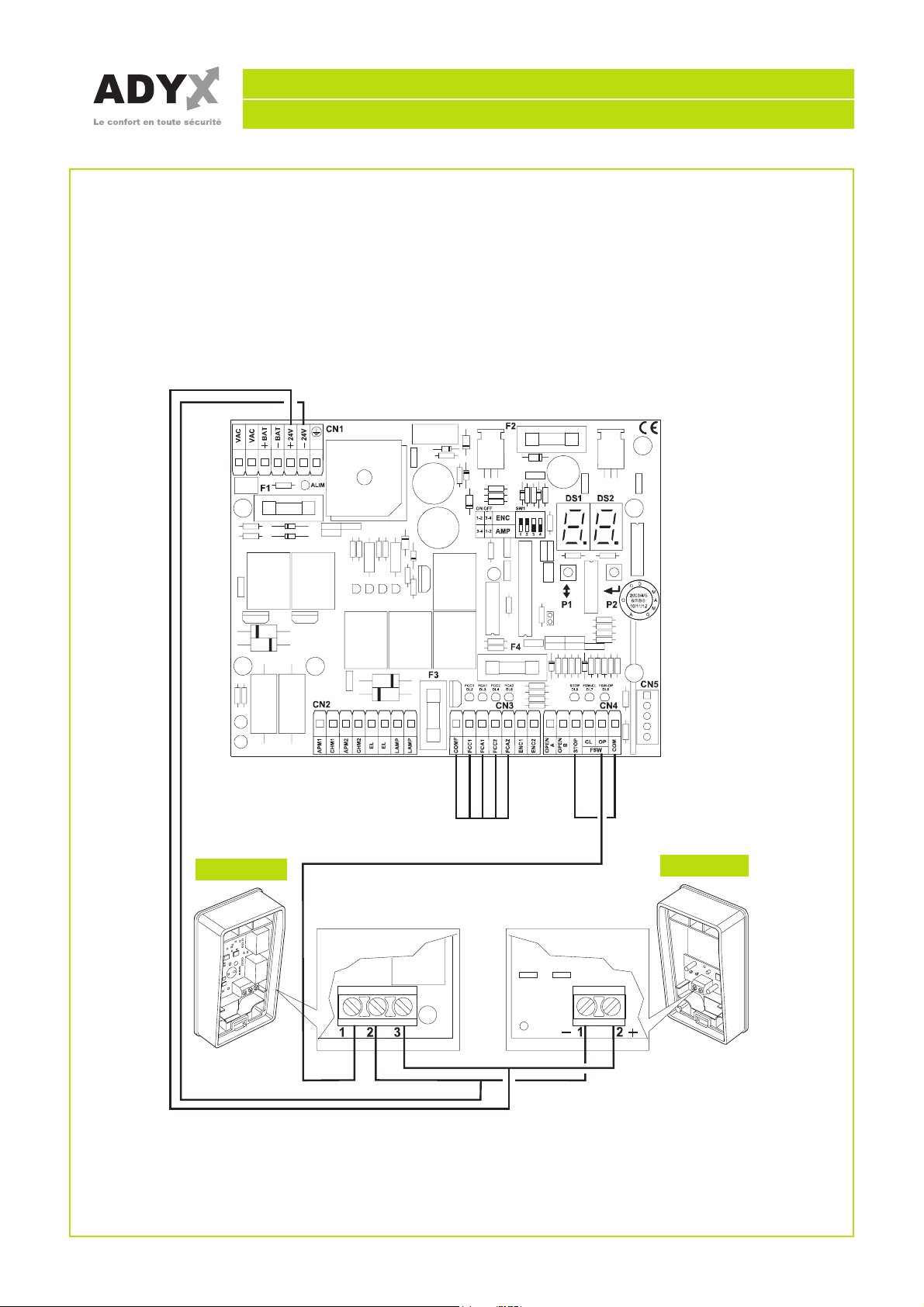

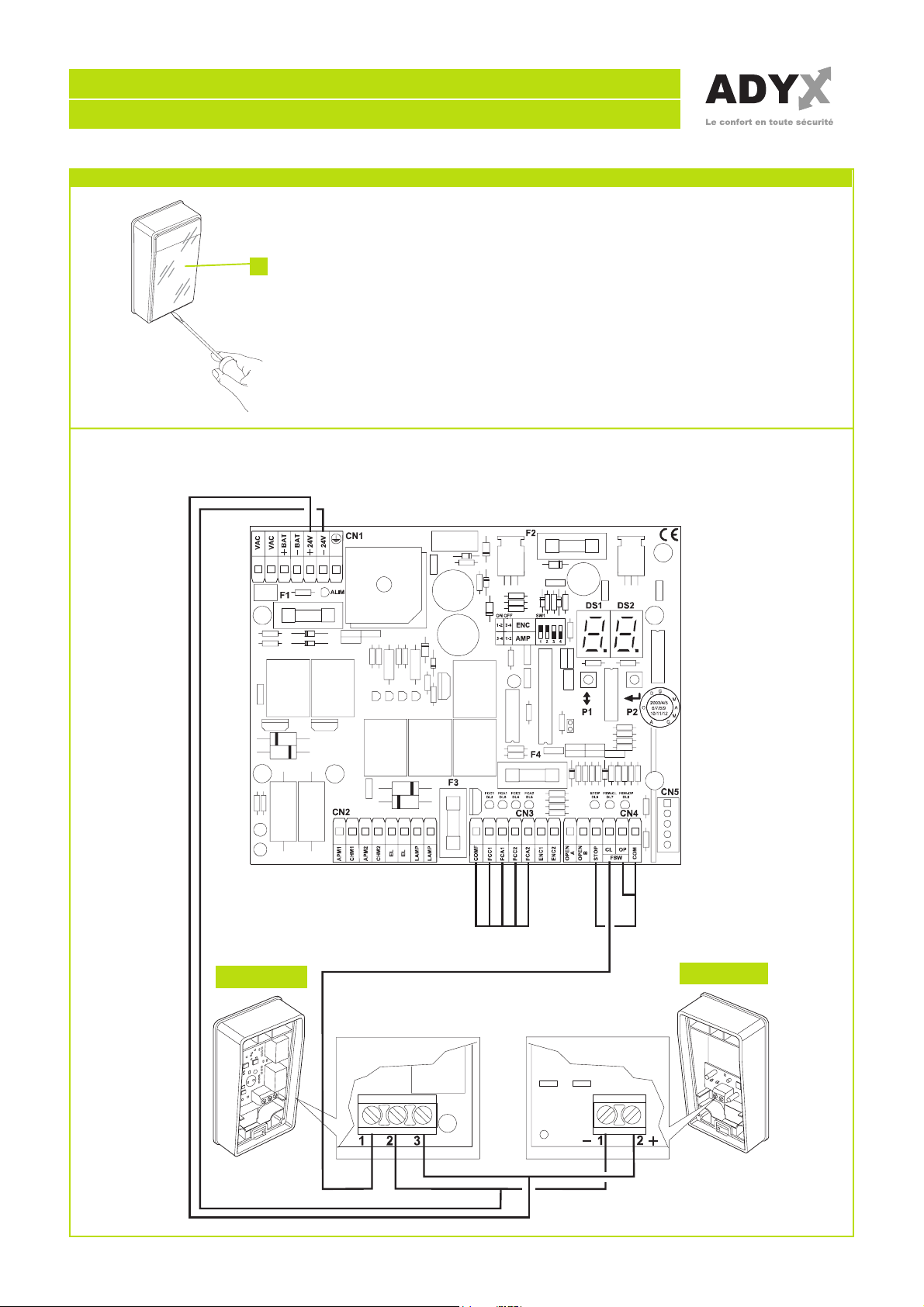

4.2 INSTALLATION DES PHOTOCELLULES .......................................................................... 15

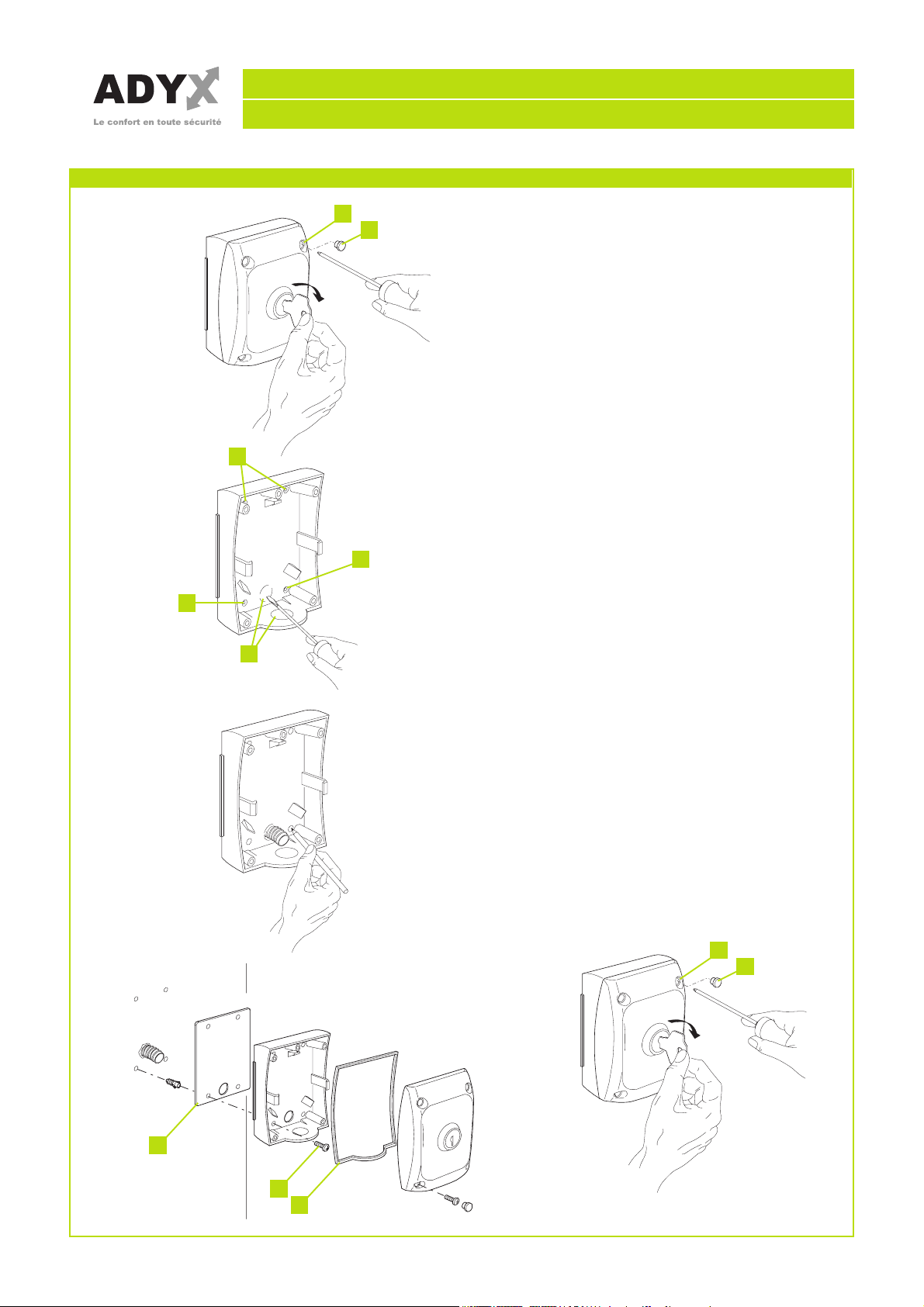

4.3 INSTALLATION DU SÉLECTEUR À CLÉ........................................................................... 16
5 CABLAGE ELECTRIQUE ....................................................................................................... 17

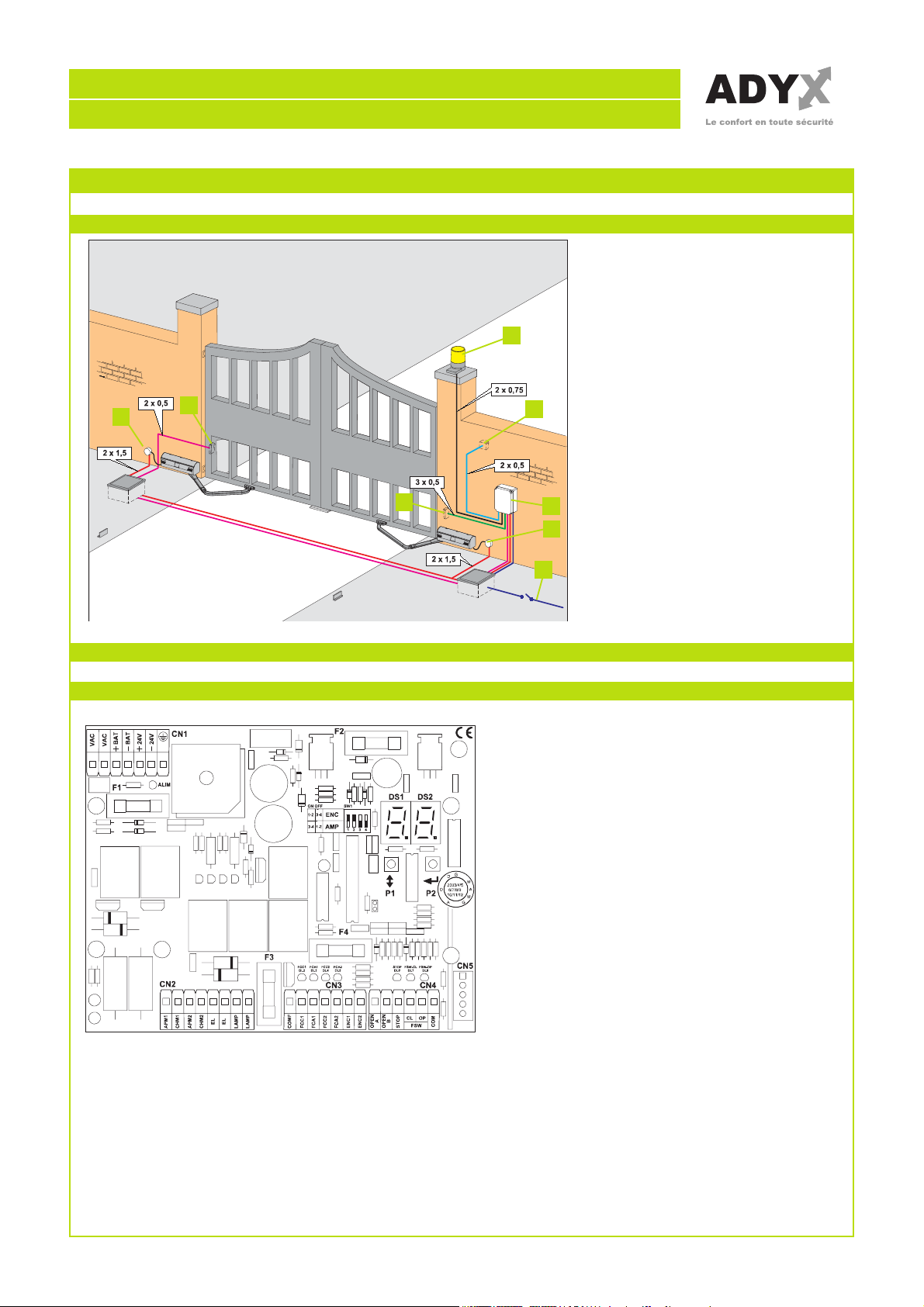

5.1 SCHEMA D'IMPLANTATION ......................................................................................... 17

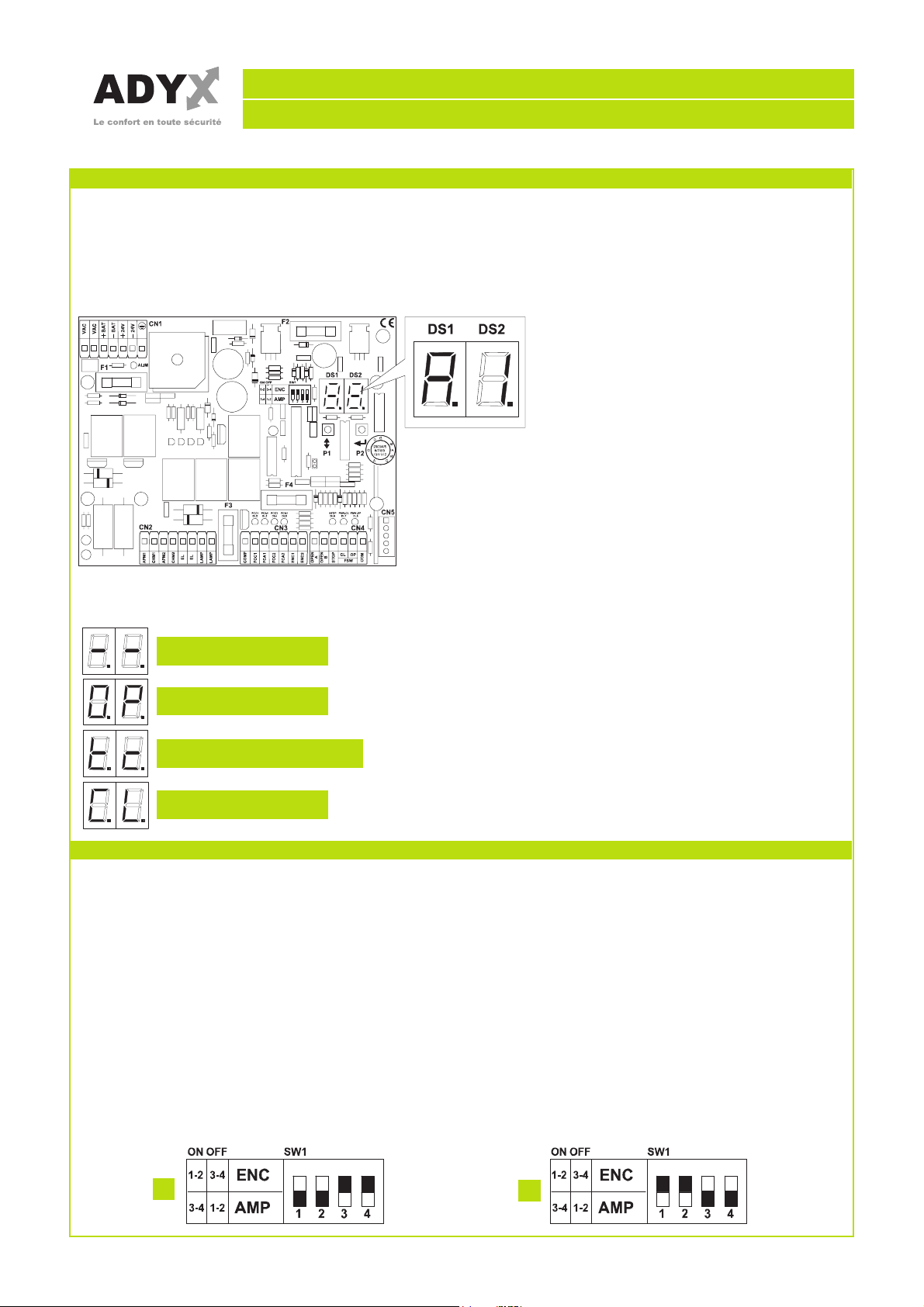

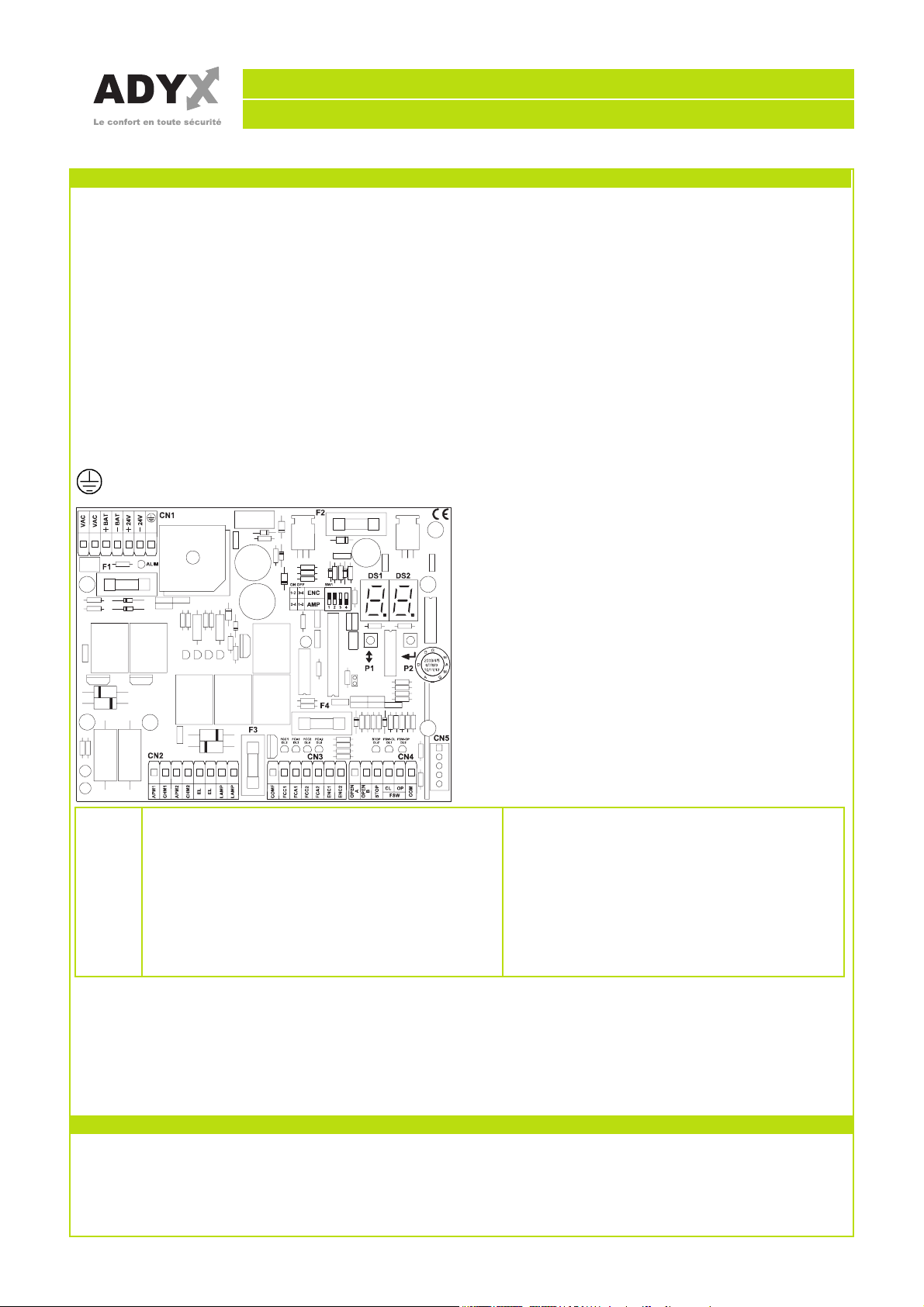

5.2 DESCRIPTION DE L'ARMOIRE ÉLECTRONIQUE ................................................................ 17

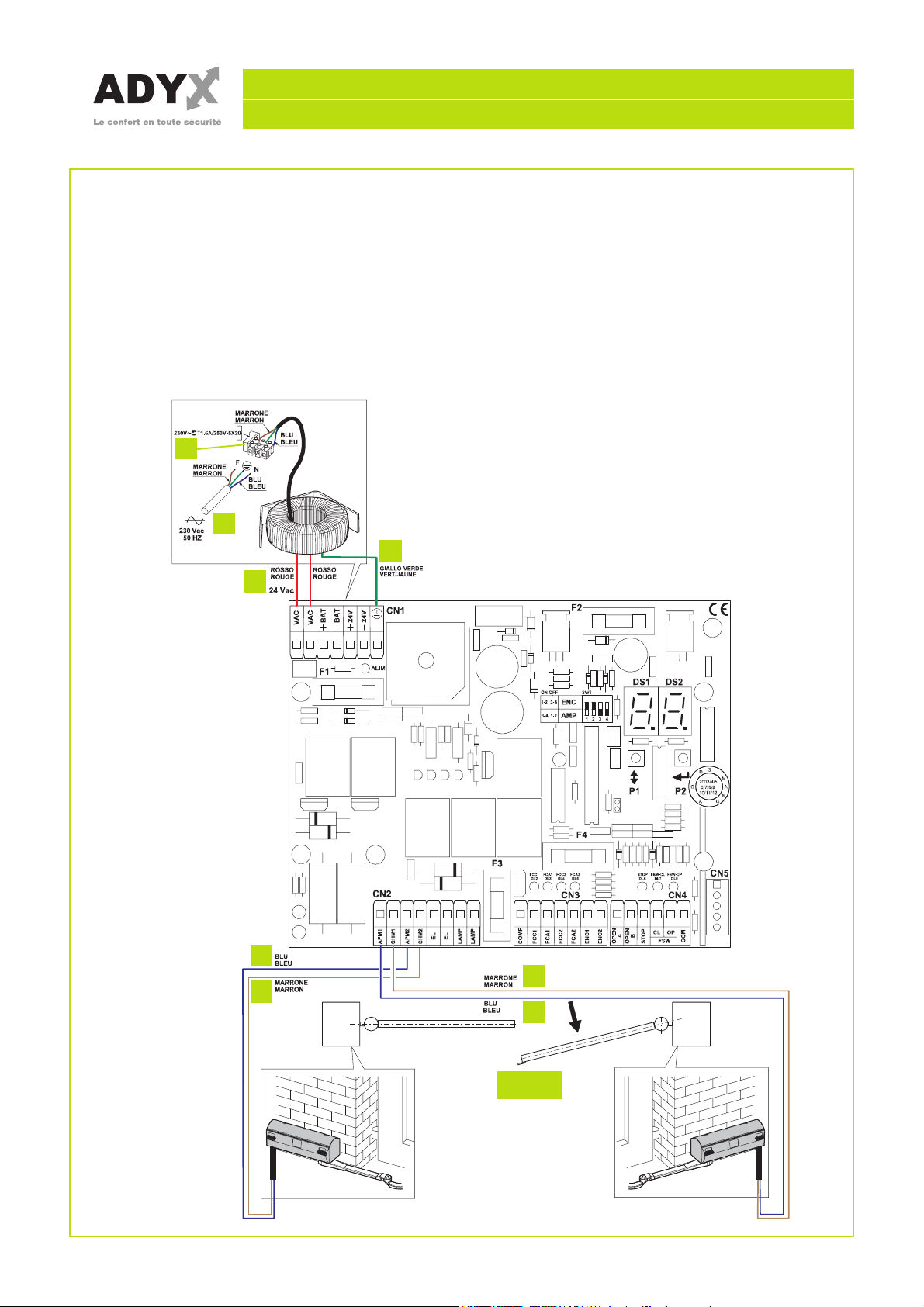

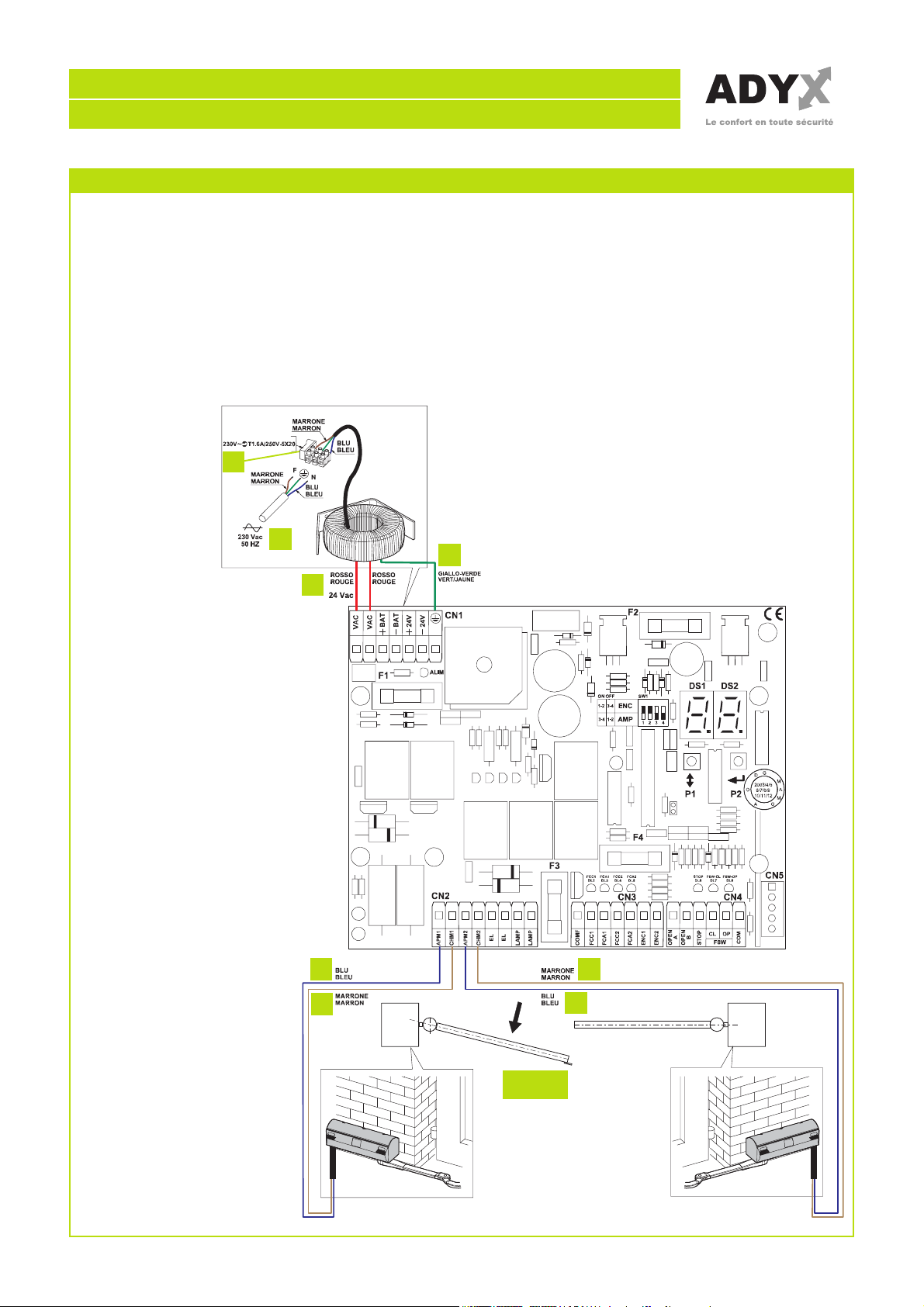

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS ............................................................. 19

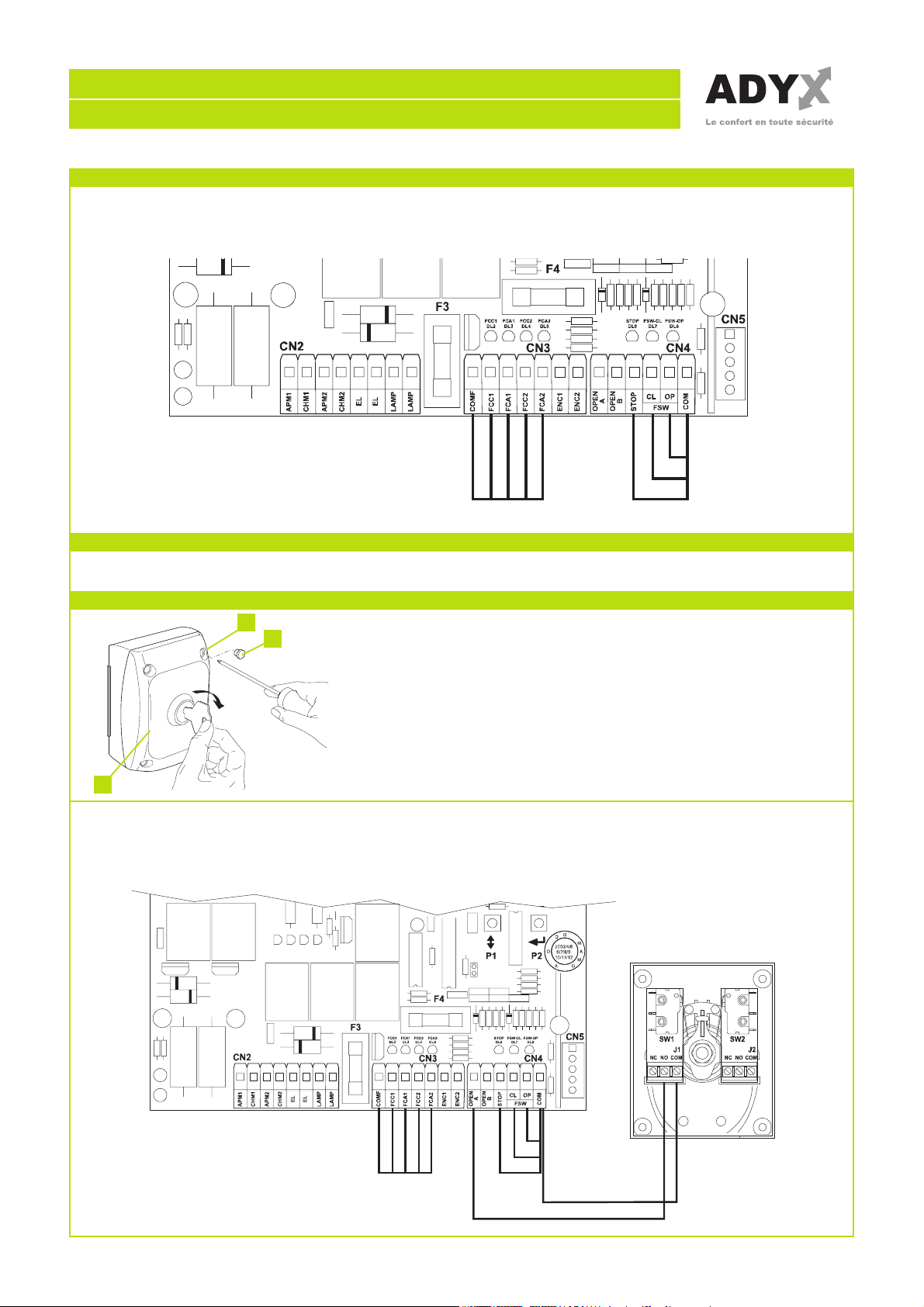

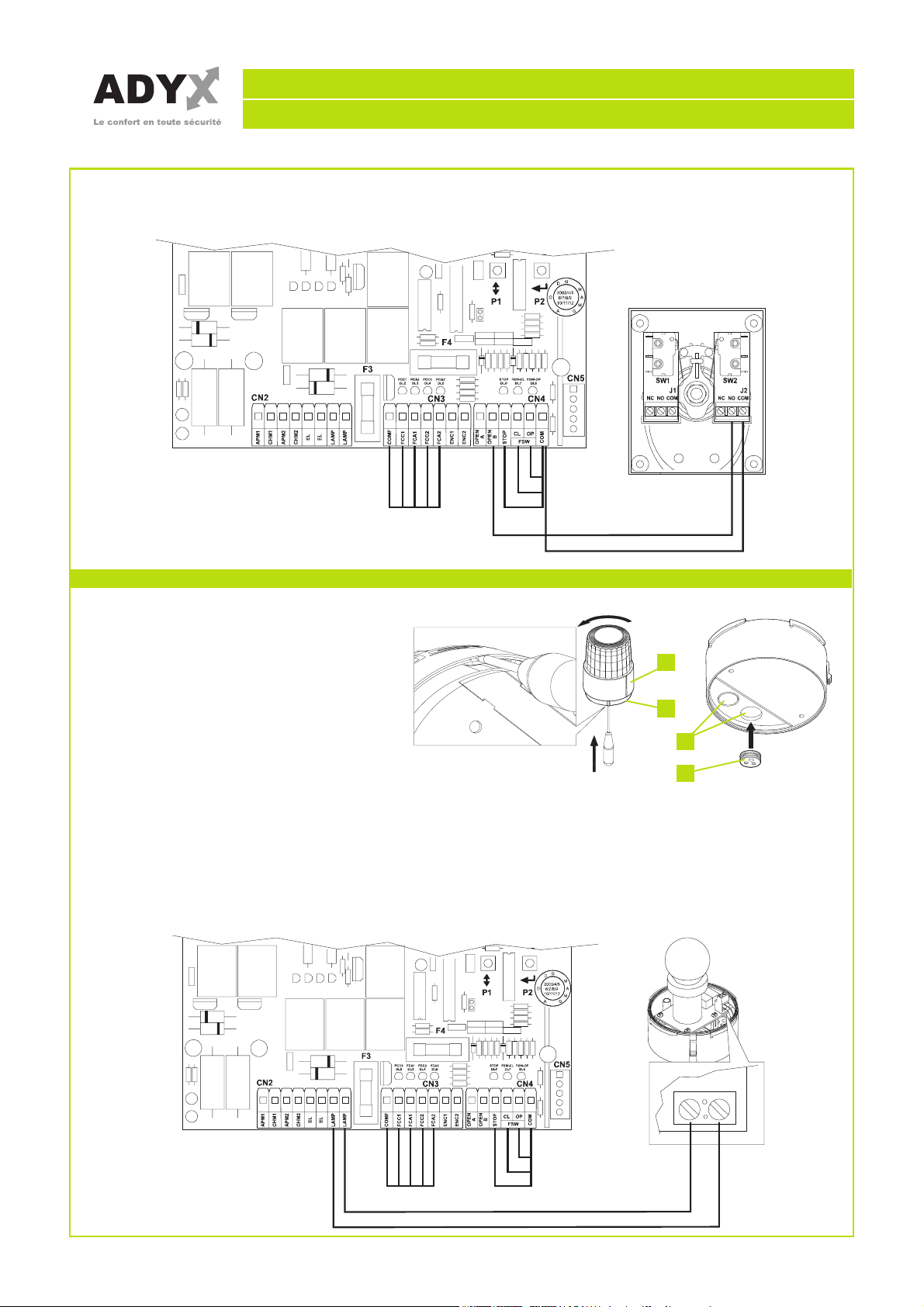

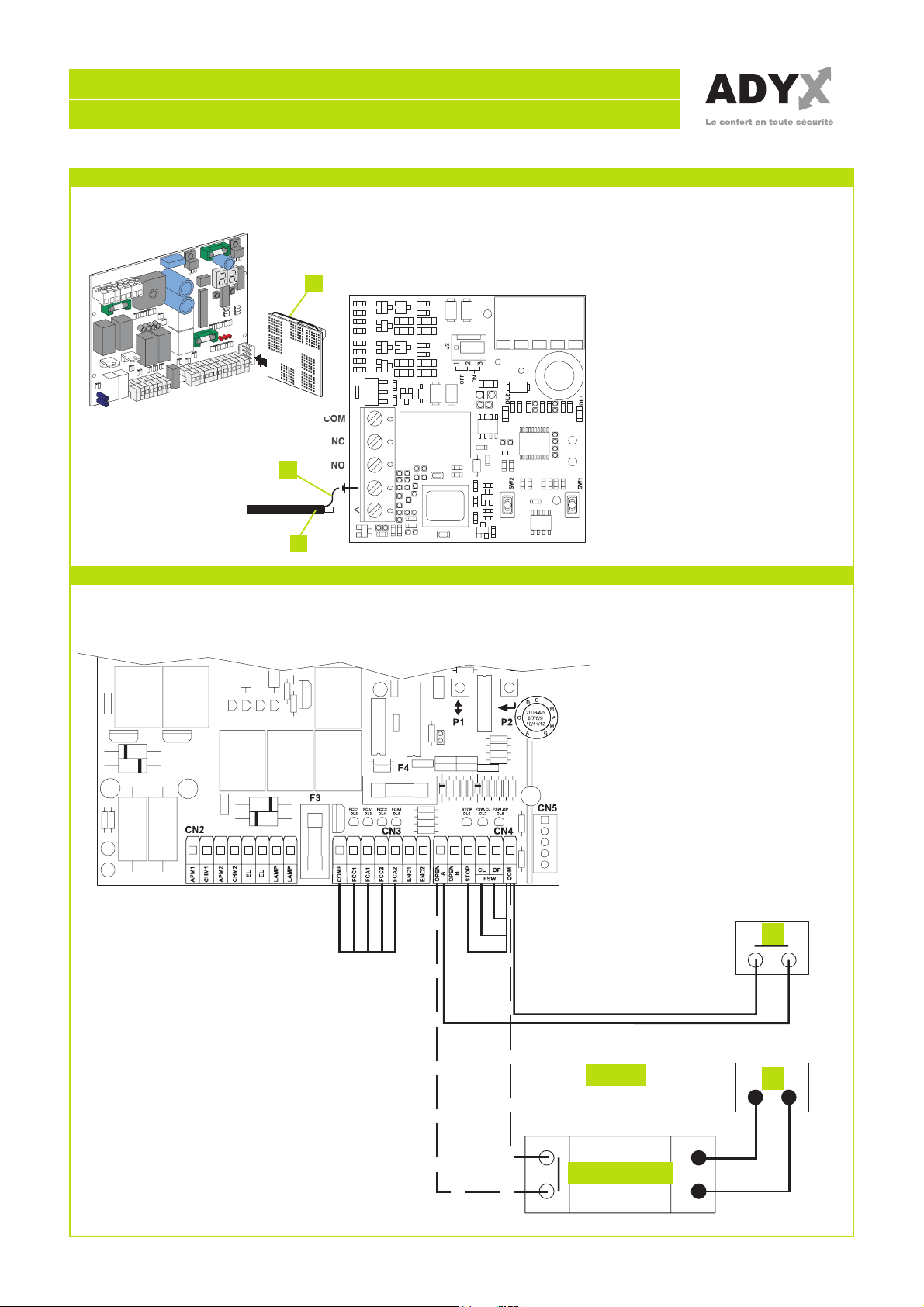

5.4 CÂBLAGE DES ACCESSOIRES (EN OPTION) ................................................................... 21
5.5 PROGRAMMATION........................................................................................................ 26

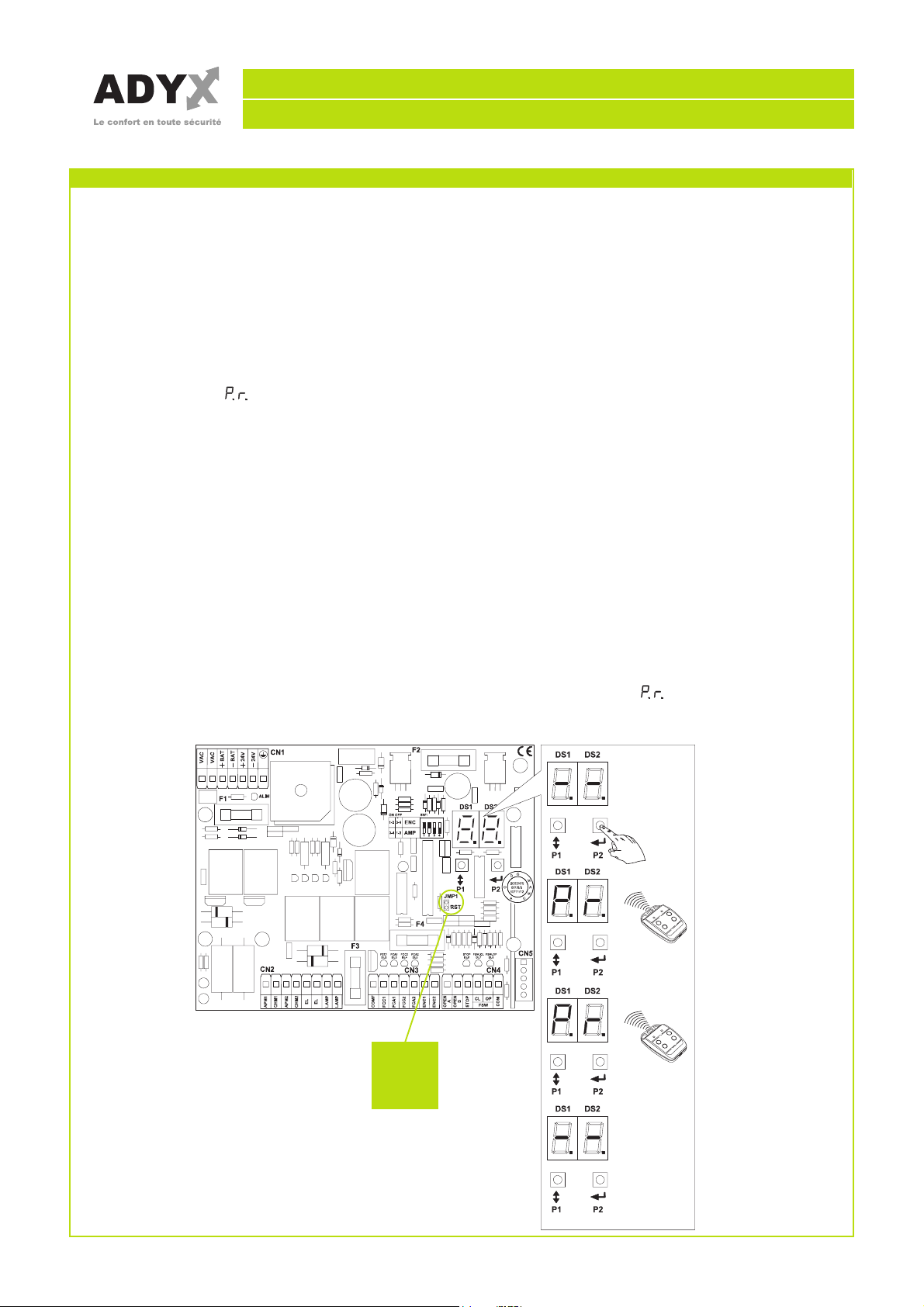

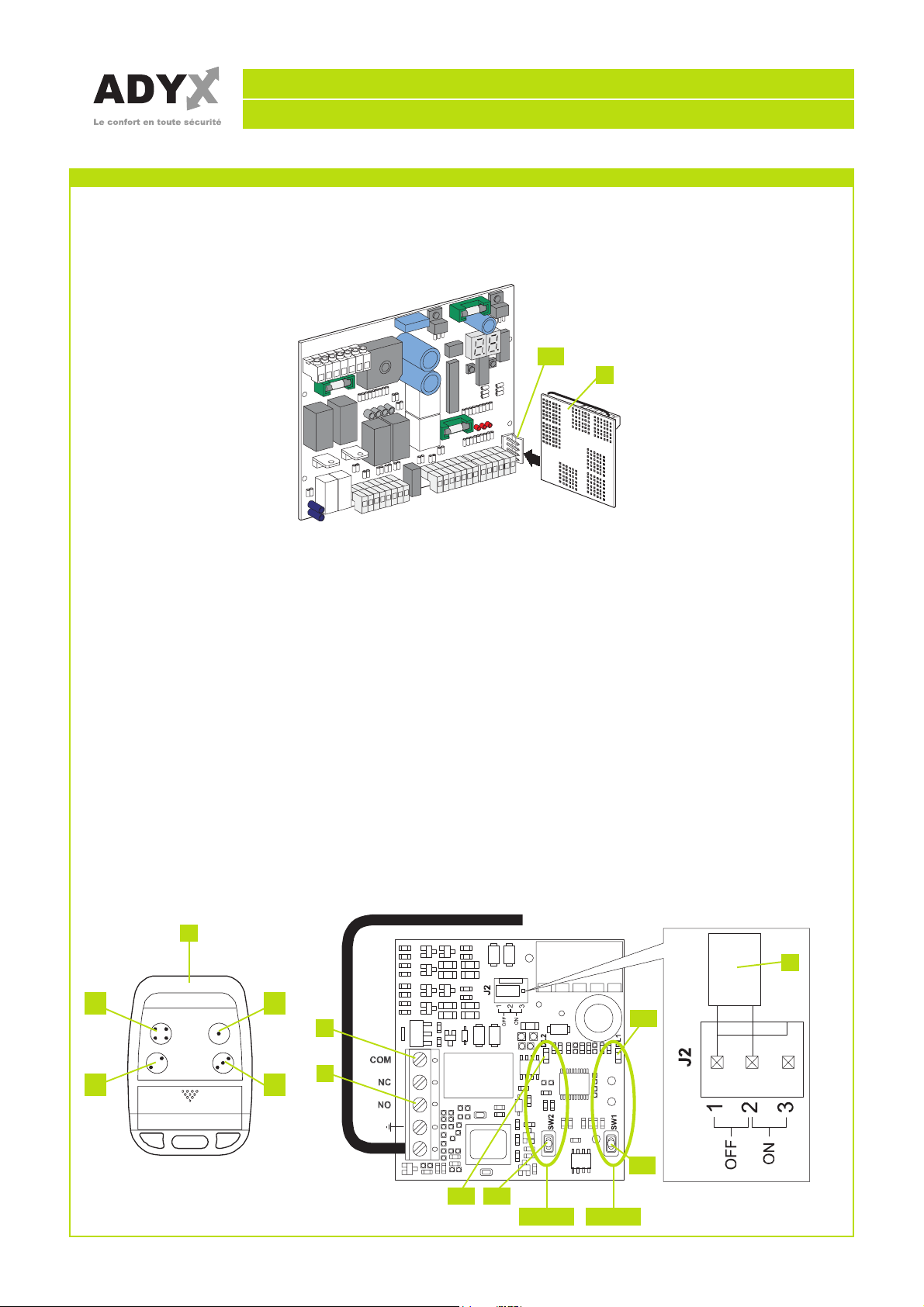

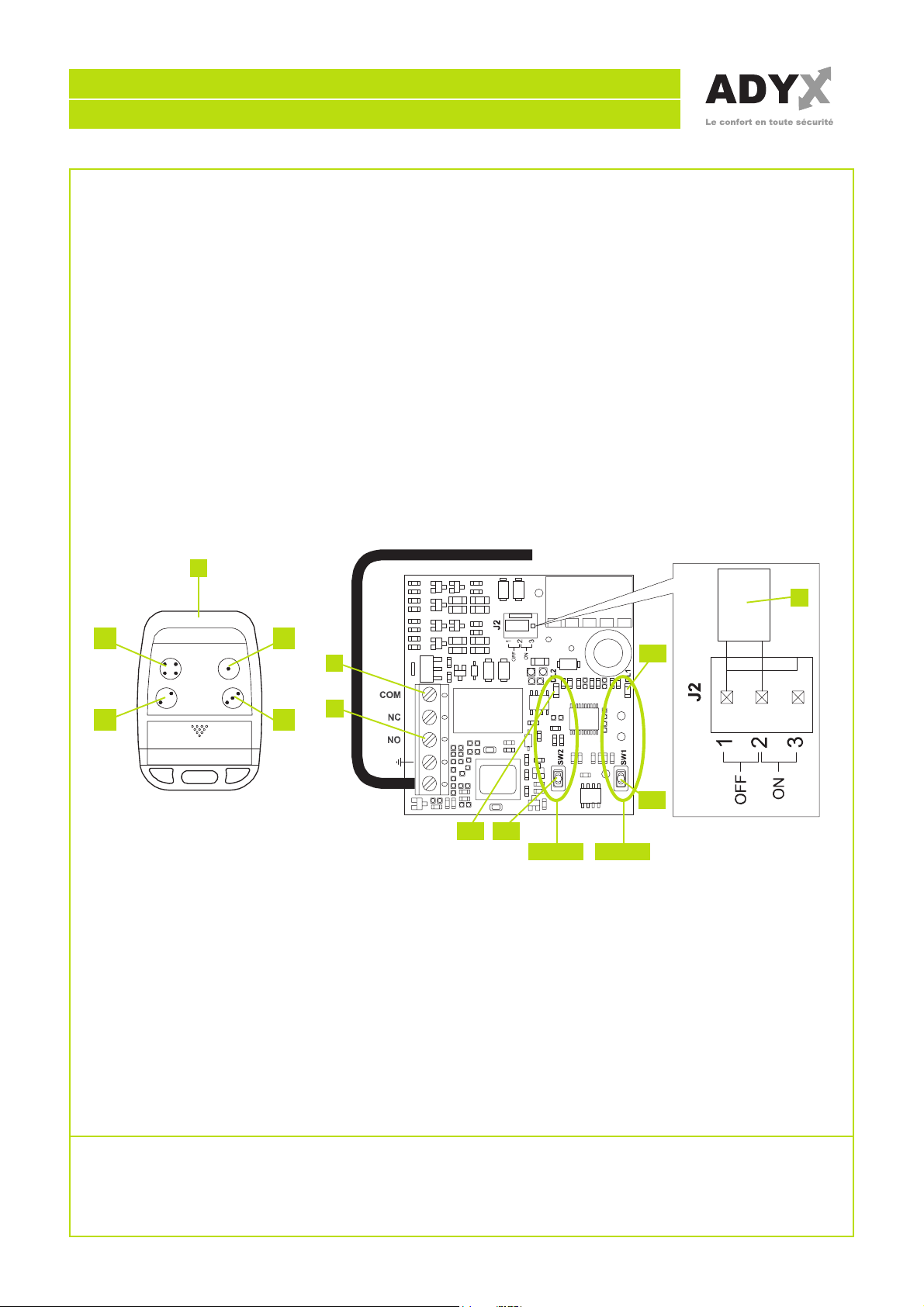

5.6 PROGRAMMATION RADIO ............................................................................................. 30
Rev. 01.2006 - Notice d'Installation
Page 3
1 PRECAUTIONS
1.1 LEXIQUE DES MOTS TECHNIQUES
MODE PAS À PAS (MODE SEMI-AUTOMATIQUE)
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande
ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Il est nécessaire d'envoyer une
deuxième impulsion pour obtenir la fermeture du portail.
MODE AUTOMATIQUE
Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande
ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Celui-ci se refermera de lui-même,
après le temps de pause programmé.
VERROUILLER
Manœuvre à effectuer en tournant la clé spécifique en sens horaire pour bloquer l'opérateur. Introduire cette
clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
DEVERROUILLER
Manœuvre à effectuer en tournant la clé spécifique en sens inverse horaire pour déverrouiller l'opérateur.
Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.
CYCLE
Durée pendant laquelle le portail ouvre ou ferme.
DIP
Mini-interrupteurs numérotés qui se trouvent sur la carte principale.
1.2 PRECONISATIONS D'EMPLOI
Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la
notice pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la
présente notice. Toute autre utilisation pourrait compromettre son efficacité et représenter une source de
danger.
Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A.
Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de
l'installation de terre.
ADYX décline toute responsabilité en cas d’utilisation impropre ou autre que celle pour laquelle la motorisation
est destinée.
ADYX décline toute responsabilité en cas de non respect des consignes de montage et de toutes les
préconisations stipulées dans la notice.
Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger
contre tous risques mécaniques de mouvement de la motorisation.
ADYX préconise l’installation de la signalisation lumineuse (lampe clignotante).
Utiliser exclusivement des pièces et composants d’origine ADYX.
ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisa- tion dans le
cas d'utilisation de composants d'une origine autre que ADYX.
Ne pas procéder à des modifications ou réparation des composants de la motorisation. L'utilisateur doit
s'abstenir de faire toute tentative de réparation pour remédier à un défaut.
ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermetures à
motoriser, ni des déformations qui pourraient intervenir lors de l'utilisation.
Avant toute intervention sur l'installation, couper l' alimentation courant secteur (230 volts) et déconnecter
la batterie (si présents).
Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistence telephonique
6 jours/7 0,34 TTC la minute).
Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont
pas autorisées.
Rev. 01.2006 - Notice d'Installation
Page 4
2 DESCRIPTION GÉNÉRALE
2.1 USAGE PRÉVU
Le système d’automation externe à bras articulés permet d’automatiser des grilles à battant (maisons
résidentielles) dont les vantaux peuvent atteindre 3 m. de longueur; il est tout particulièrement indiqué pour
l’application sur des piliers de grandes dimensions, sans qu’il soit nécessaire de réaliser des niches.
Il est formé d’un opérateur électromécanique irréversible avec un carter de protection et un système
d’actionnement à bras articulés, qui doit être appliqué à la grille avec les accessoires correspondants.
Le système irréversible garantit le blocage mécanique de la grille lorsque le moteur n’est pas activé; l’installation
d'une serrure n'est pas indispensable pour les vantaux jusqu’à 2 m. de longueur.
Un dispositif de déblocage manuel permet de manoeuvrer la grille en cas de coupure de courant ou de
dysfonctionnement.
L’automatisme a été conçu et construit pour contrôler l’accès des véhicules. Eviter toute autre utilisation.
2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE
L'emballage est constitué par les dispositifs illustrés dans la Figure; vérifier immédiatement sa correspondance
au contenu de l'emballage ainsi que le parfait état des dispositifs.
B
A
C D
F
F1
F2
E
M
F3
C D
F
I
LE
M
I1
I
BA
H
G
L
A) Opérateur
B) Opérateur
C) Bras articulé
D) Bras articulé
E) Télécommande
F) Dispositif lumineux
F1) Support de l'antenne
F2) Support du dispositif de
signalisation
F3) Guide-câbles et vis
G) Une paire de photocellules
H
H) Récepteur radio
I) Coffret pour l’électronique
I1) Électronique de commande
I2) Transformateur toroïdal
L) Sachets avec accessoires
G
L1) Patte transformateur
L2) Vis, écrous et rondelles
M) Notice d’installation
N.B.: le Kit ne comprend pas les
vis et les chevilles de fixation de
l'opérateur au mur et au portail.
I2
Rev. 01.2006 - Notice d'Installation
Page 5
2.3 ACCESSOIRES (EN OPTION)
A1
A) Sélecteur à clé
A1) Entretoise gommée
A2) Clés
A
A2
2.4 CARACTERISTIQUES TECHNIQUES
Tension d’alimentation: 24 Vdc
Puissance absorbée: 40 watts
Courant absorbé: 2A
Couple max.: 200 Nm
Vitesse angulaire: 8°/sec
Température ambiante: -20°C +55°C
Fréquence d’utilisation: S3 - 30% S3 - 100%
Cycles/heure: > 100
Poids de l’opérateur: 11,5 Kg
Degré de protection: IP44
Longueur maxi du vantail: 3 m
Rev. 01.2006 - Notice d'Installation
Page 6
3 INSTALLATION DE L'OPÉRATEUR
3.1 VÉRIFICATIONS PRÉLIMINAIRES
Au niveau de votre portail
Pour un fonctionnement correct de votre motorisation, la structure du portail doit présenter les caractéristiques
suivantes:
• Structure rigide et robuste
• Mouvement de rotation régulier et uniforme des vantaux exempt de frottements
• Etre équipé d'une barre transversale rigide pour placer les motorisations de 20 à 60 cm du sol
• Présence de butées latérales et d'une butée centrale
Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation
de la motorisation.
A) Opérateur
B) Opérateur
C) Électronique de commande
D) Lampe clignotante
E) Photocellule Émettrice
D
G
E
F) Photocellule Réceptrice
G) Bouton-poussoir à clé (En
option)
H) Butée gauche
I) Butée droite
L) Butée centrale
N.B: la butée centrale et les
butées latérales doivent être
A
L
H
I
F
C
B
obligatoirement présentes
N.B: Il est obligatoire d'éliminer
la serrure du portail et/ou de tout
organe de blocage mécanique.
3.2 DESCRIPTION DE L'INSTALLATION (STANDARD)
Prévoir un câble de 3 x 1,5 mm² pour amener le courant 230 V protégé par un fusible ou par un disjoncteur
de 10 Ampères, de l'habitation au portail.
Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.
Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques
de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisme
Rev. 01.2006 - Notice d'Installation
Page 7
3.2.1 MATERIEL ELECTRIQUE À PREVOIR
GAINES:
Réf. ICTA . 20 - 5m
CABLES
- Câble secteur : rigide gaine noire type U1000 R2V
3 x 1,5 mm² (2 + terre) suivant longueur de l’installation
- Câble souple gaine noire
4 x 1,5 mm² Moteurs - 9 à 10 m
2 x 1,5 mm² Clignotant - 2,5 m
3 x 0,5 mm² Cellule + Sélecteur - 7 m
2 x 0,5 mm² Cellule - 2,5 m
CARTOUCHE SILICONE
Pour l'étanchéité du boîtier de l'électronique et des accessoires (deux boîtes de dérivation étanches (IP 55))
3.2.2 VISSERIE À PRÉVOIR (NON COMPRISE DANS LE KIT)
CHEVILLES MÉTALLIQUES
8 chevilles métal M8 x 60 (plaque plier plein) ou 8 chevilles scellement chimique (plaque pilier creux).
CHEVILLES PLASTIQUE
- 2 x 3 chevilles Ø 6 (photocellules)
- 1 x 4 chevilles Ø 6 (coffret)
- 1 x 2 chevilles Ø 6 (boîtes de dérivation)
- 2 chevilles Ø 6 (lampe clignotante)
- 14 vis pour chevilles plastique
VIS
8 vis M 8 x 60 pour la fixation murale de l'opérateur.
4 vis M8 x 60 (suivant l'épaisseur du portail) pour la fixation de la patte d'attache antérieure du bras articulé
au vantail.
Prévoir l’emplacement du coffret électronique du côté où arrive le secteur.
C
C
SCHEMA DE CABLAGE POUR
PORTAILS A BATTANTS
A) Interrupteur
magnétothermique
différentiel
B) 3x1,5 (2+1) pour 230Vca.
C) CÂBLE MOTEUR
B A
Rev. 01.2006 - Notice d'Installation
3.3 PROCÉDURE DE MONTAGE
Commencer par le côté gauche. Suivre les étapes de montage chronologiquement.
Ensuite procéder de la même manière pour le côté droit.
3.3.1 IMPLANTATION OPÉRATEURS
A) Opérateurs gauche
B) Opérateurs droit
A B
POSITIONNEMENT STANDARD POUR L’OUVERTURE VERS L’INTERIEUR
Page 8
K
BUTEE
OUVERTURE
EXTERIEUR
BUTEE
FERMETURE
X
Déterminer la position de
montage de l’opérateur en
consultant les Fig. K.
Le tableau indique les cotes (en
mm) d'installation préconisées.
Ouvrir le vantail a l’angle desire
contre la butee d’ouverture.
Positionner la platine support a
3cm du vantail ouvert.
Tracer sa position sur le pilier.
Remarques: Pour des ouvertures
de 120° le bras courbe doit être
fixé dans le trou marqué par la
lettre X.
A
60÷110
110÷160
160÷210
210÷260
260÷310
310÷360
60÷110
110÷160
160÷210
210÷260
B
110÷130
110÷130
110÷130
110÷130
110÷130
110÷130
190÷210
230÷250
290÷310
310÷330
C (max)
730
720
710
700
690
670
650
600
540
510
Angle d’ouverture
90°
90°
90°
90°
90°
90°
120°
120°
120°
120°
Rev. 01.2006 - Notice d'Installation
Page 9
POSITIONNEMENT PARTICULARITE POUR L’OUVERTURE VERS L’EXTERIEUR
Y
OUVERTURE
60÷110
110÷160
160÷210
210÷260
260÷310
BUTEE
A
B
110÷130
110÷130
110÷130
110÷130
110÷130
EXTERIEUR
C (max)
430
380
330
280
240
Remarques: inverser les fils
marrons et bleur des 2 moteurs
par rapport au branchement
standard.
Ne pas installer de jeu de cellules
a l’exterieur sur le pilier, le mettre
au-dela du vantail ouvert.
Déterminer la position de
montage de l’opérateur en
consultant les Fig. Y.
Le tableau indique les cotes (en
mm) d'installation préconisées.
BUTEE
FERMETURE
Angle d’ouverture
90°
90°
90°
90°
90°

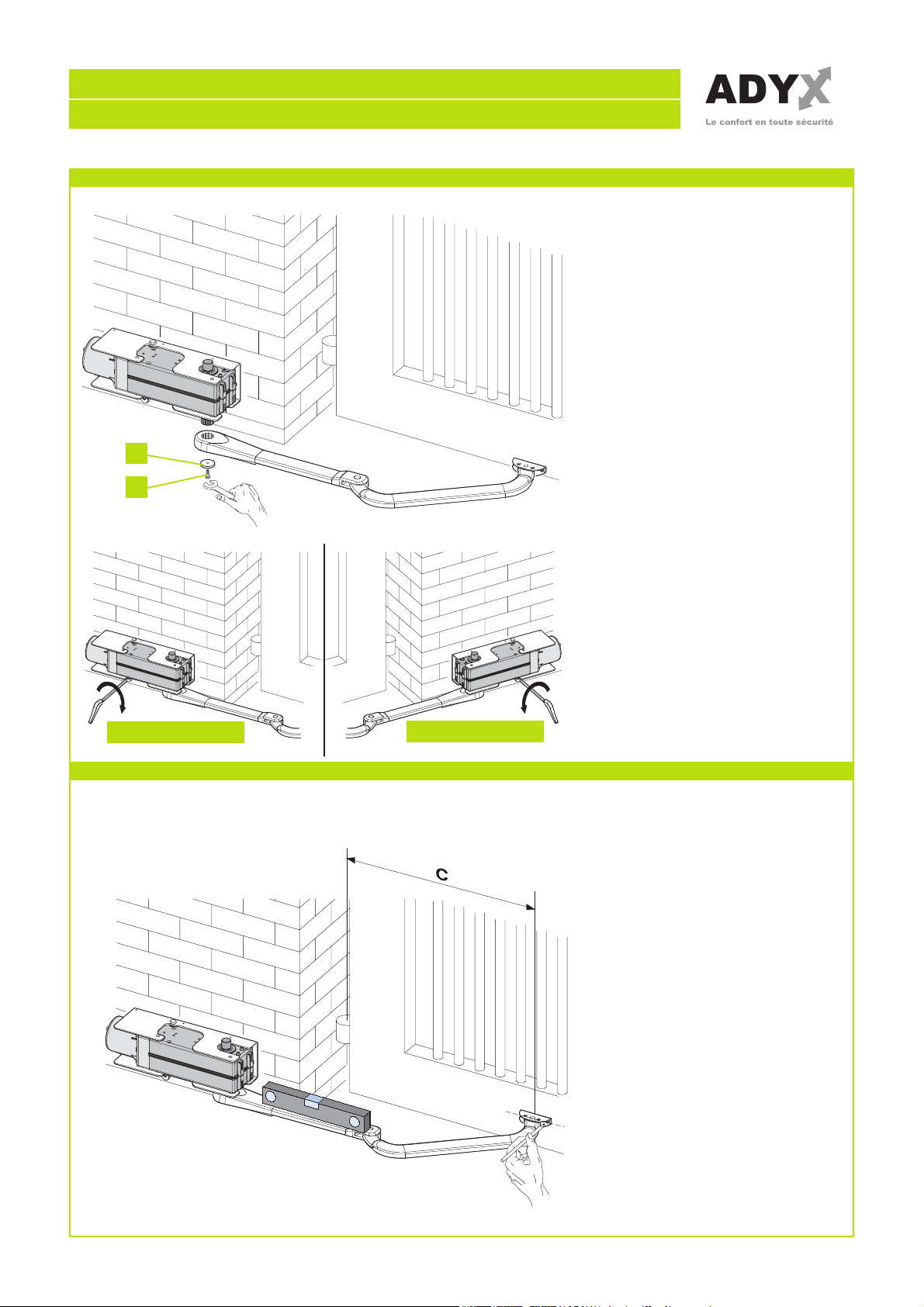

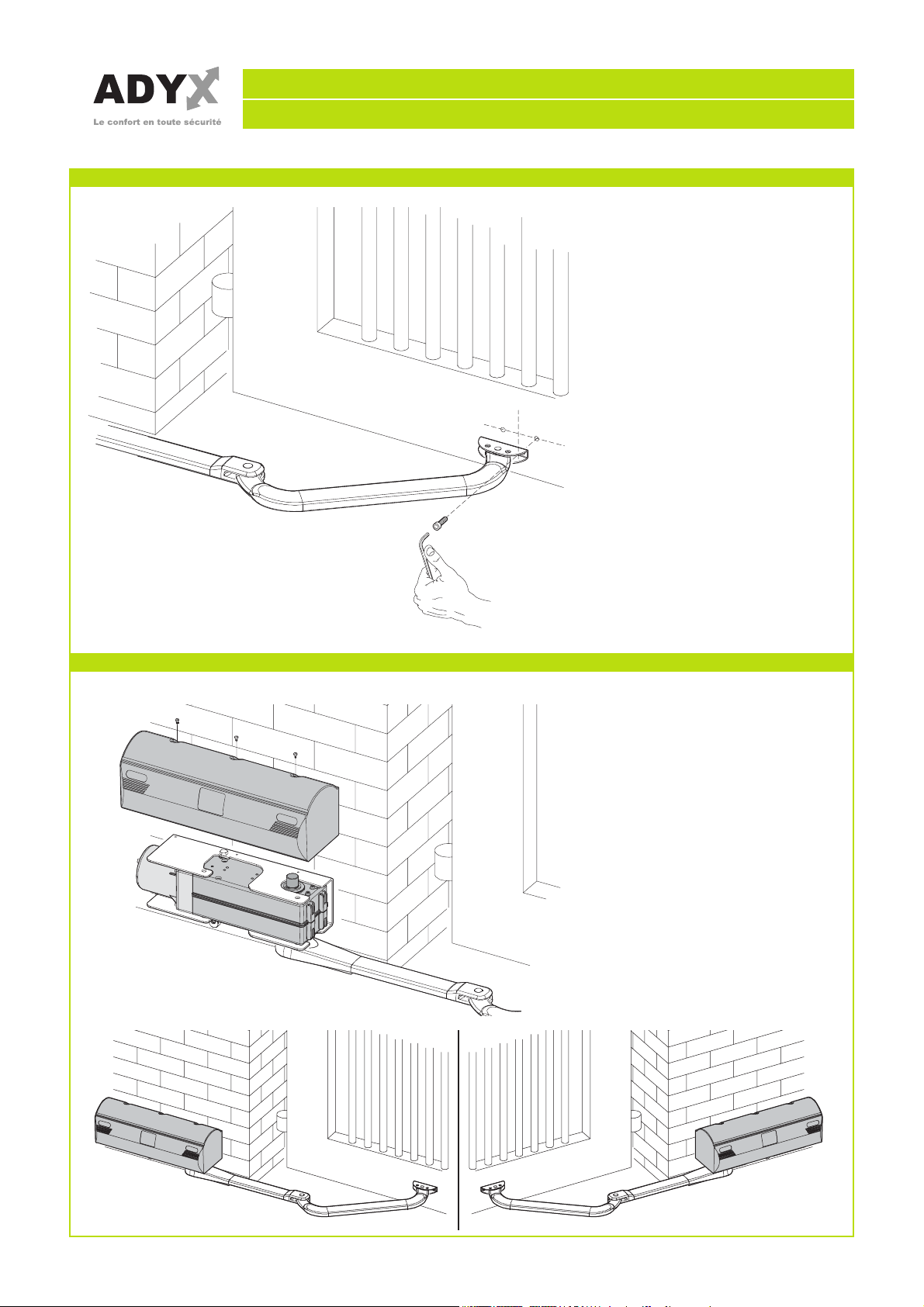

3.3.2 POSITIONNEMENT DE LA PLATINE SUPPORT
Commencer par le côté gauche (vu
de l’intérieur).
Respecter la chronologie des etapes
de montage.
Faire toutes les operations, portail
fermé.
A) Après avoir défini le sens
d'ouverture du portail en se
référant à la fig. K ou Y, tracer
l'axe au milieu de la traverse et
le reporter sur le pilier.
tracer le haut de la platine
support comme indiqué sur le fig.
D.
B) Demonter la platine support
du opérateurs.
C) Après avoir déterminé la position
de la platine support, tracer les
contours de la patte et l'axe des
4 trous.
Vérifier avec un niveau
l'horizontalité.
3.3.3 MONTAGE DE LA PLATINE SUPPORT
3.3.4 MONTAGE DU OPÉRATEURS
Rev. 01.2006 - Notice d'Installation
Page 10
Percer les 4 trous tracés à la position déterminée
avec un forêt béton.
Fixer la platine de support avec 4 vis M8x60 et
leurs rondelles ainsi que 4 chevilles métalliques
M8x60 (non fournies) dans l'axe des trous.
Enlever la rondelle (1) présente
sur l'arbre de l'opérateur.
Insérer l'opérateur dans la
platine de support et le fixer
avec deux vis (2), les écrous
correspondants (3) et les
rondelles élastiques fournis.
L’arbre de transmission doit
1
2
toujours être tourné vers le bas.
3
Loading...
