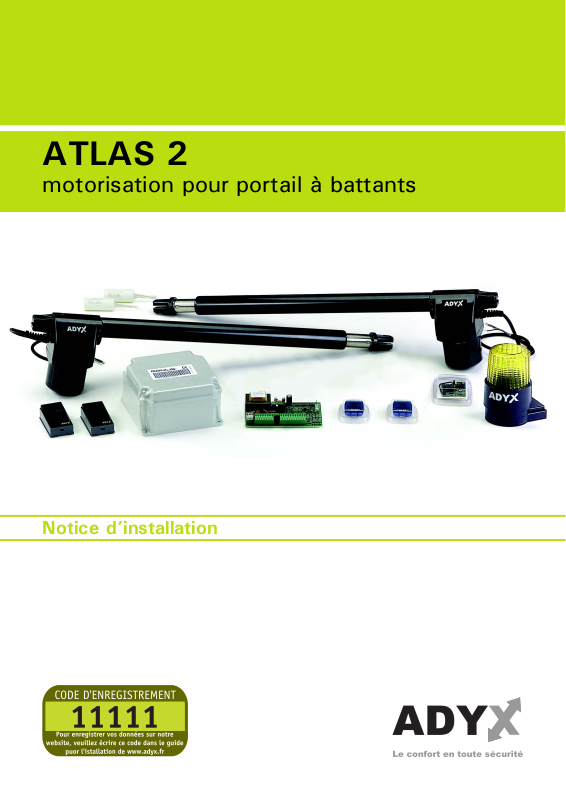

ATLAS 2

motorisation pour portail à battants

Notice d’installation

Rev. 01.2006 - Notice d'Installation

Page 2

SOMMARIO

1 PRECAUTIONS ..................................................................................................................... 3

1.1 LEXIQUE DES MOTS TECHNIQUES .................................................................................. 3

1.2 PRECONISATIONS D'EMPLOI .......................................................................................... 3

2 DESCRIPTION GÉNÉRALE....................................................................................................... 4

2.1 USAGE PRÉVU .............................................................................................................. 4

2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE ...................................................................... 4

2.3 ACCESSOIRES (EN OPTION) ........................................................................................... 5

2.4 CARACTERISTIQUES TECHNIQUES ................................................................................. 5

3 INSTALLATION DE L'OPÉRATEUR ........................................................................................... 6

3.1 VÉRIFICATIONS PRÉLIMINAIRES ..................................................................................... 6

3.2 DESCRIPTION DE L'INSTALLATION (STANDARD) .............................................................. 6

3.3 PROCÉDURE DE MONTAGE ............................................................................................ 8

3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE .............................................................. 13

4 INSTALLATION DES ACCESSOIRES (EN OPTIONE) .................................................................. 14

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION ........................................ 14

4.2 INSTALLATION DES PHOTOCELLULES .......................................................................... 15

4.3 INSTALLATION DU SÉLECTEUR À CLÉ........................................................................... 16

5 CABLAGE ELECTRIQUE ....................................................................................................... 17

5.1 SCHEMA D'IMPLANTATION ......................................................................................... 17

5.2 DESCRIPTION DE L'ARMOIRE ÉLECTRONIQUE ................................................................ 17

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS ............................................................. 19

5.4 CÂBLAGE DES ACCESSOIRES (EN OPTION) ................................................................... 21

5.5 PROGRAMMATION DE L'OUVERTURE DES VANTAUX ..................................................... 26

5.6 PROGRAMMATION RADIO ........................................................................................... 29

5.7 MISE EN FONCTION ET UTILISATION AVEC UN SEUL MOTEUR ........................................ 31

5.8 ANOMALIES ............................................................................................................... 32

Rev. 01.2006 - Notice d'Installation

Page 3

1 PRECAUTIONS

1.1 LEXIQUE DES MOTS TECHNIQUES MODE PAS À PAS (MODE SEMI-AUTOMATIQUE)

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Il est nécessaire d'envoyer une deuxième impulsion pour obtenir la fermeture du portail.

MODE AUTOMATIQUE

Lorsque les vantaux du portail sont en position de fermeture, une commande donnée par une télécommande ou par tout autre générateur d'impulsions, permet l'ouverture du portail. Celui-ci se refermera de lui-même, après le temps de pause programmé.

VERROUILLER

Manœuvre à effectuer en tournant la clé spécifique en sens horaire pour bloquer l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

DEVERROUILLER

Manœuvre à effectuer en tournant la clé spécifique en sens inverse horaire pour déverrouiller l'opérateur. Introduire cette clé dans la partie supérieure de l'opérateur, sous le bouchon de protection de couleur noire.

CYCLE

Durée pendant laquelle le portail ouvre ou ferme.

DIP

Mini-interrupteurs numérotés qui se trouvent sur la carte principale.

1.2 PRECONISATIONS D'EMPLOI

Lire attentivement la notice d'installation avant de commencer le montage de la motorisation. Conserver la notice pour toute consultation future. Cette motorisation a été conçue pour l'utilisation indiquée sur la présente notice. Toute autre utilisation pourrait compromettre son efficacité et représenter une source de danger.

Prévoir une ligne d'alimentation secteur protégée par disjoncteur ou fusible 10A. Vérifier la présence d'un disjoncteur différentiel de 30mA sur votre tableau électrique. Vérifier l'efficacité de l'installation de terre.

ADYX décline toute responsabilité en cas d’utilisation impropre ou autre que celle pour laquelle la motorisation est destinée.

ADYX décline toute responsabilité en cas de non respect des consignes de montage et de toutes les préconisations stipulées dans la notice.

Les dispositifs de sécurité (photo cellules, bord de sécurité) permettent de protéger des zones de danger contre tous risques mécaniques de mouvement de la motorisation.

ADYX préconise l’installation de la signalisation lumineuse (lampe clignotante). Utiliser exclusivement des pièces et composants d’origine ADYX. ADYX décline toute responsabilité quant à la sécurité et au bon fonctionnement de la motorisa- tion dans le cas d'utilisation de composants d'une origine autre que ADYX. Ne pas procéder à des modifications ou réparation des composants de la motorisation. L'utilisateur doit s'abstenir de faire toute tentative de réparation pour remédier à un défaut. ADYX n'est pas responsable du non-respect de la Bonne Technique dans la construction des fermetures à motoriser, ni des déformations qui pourraient intervenir lors de l'utilisation.

Avant toute intervention sur l'installation, couper l' alimentation courant secteur (230 volts) et déconnecter la batterie (si présents). Il est impératif de téléphoner à l'assistance téléphonique ADYX au 0892 69 00 34 (assistence telephonique

6 jours/7 0,34 TTC la minute). Toutes interventions ou réparations qui ne sont pas prévues expressément dans la présente notice ne sont pas autorisées.

Rev. 01.2006 - Notice d'Installation

Page 4

2 DESCRIPTION GÉNÉRALE

2.1 USAGE PRÉVU

L'automatisme est composé de deux opérateurs électromécaniques (course de 500 mm), l'idéal pour le contrôle de portails battants dont les vantaux peuvent atteindre 1,8 m de longueur et une ouverture maximale de 120°. Les deux opérateurs électromécaniques transmettent le mouvement aux vantaux par l'intermédiaire d'un système à vis sans fin. Le fonctionnement des opérateurs est géré par une centrale électronique de commande, contenue dans un boîtier au degré de protection adéquat contre les agents atmosphériques. Le système irréversible garantit le blocage mécanique du portail quand le moteur n’est pas en fonction. Un déverrouillage manuel permet de manœuvrer le portail en cas de dysfonctionnement.

L’automatisme a été conçu et construit pour contrôler l’accès des véhicules. Eviter toute autre utilisation.

2.2 DISPOSITIFS INCLUS DANS L'EMBALLAGE

L'emballage est constitué par les dispositifs illustrés dans la Figure; vérifier immédiatement sa correspondance au contenu de l'emballage ainsi que le parfait état des dispositifs.

A G

A) Opérateur B) Opérateur C) Télécommande D) Dispositif lumineux

D1) Support de l'antenne D2) Support du dispositif de

signalisation

D3) Guide-câbles et vis E) Une paire de photocellules F) Récepteur radio G) Électronique de commande H) Coffret pour l’électronique

I) Sachets avec accessoires

I1) Patte postérieure

I2) Patte antérieure

I3) Deux condensateurs

I4) Vis, écrous et rondelles

L) Notice d’installation

N.B.: le Kit ne comprend pas les vis et les chevilles de fixation de l'opérateur au mur et au portail.

GH I

Rev. 01.2006 - Notice d'Installation

Page 5

2.3 ACCESSOIRES (EN OPTION)

A) Sélecteur à clé

A1) Entretoise gommée

A2) Clés

2.4 CARACTERISTIQUES TECHNIQUES

Tension d’alimentation : 230 V 50/60 Hz Puissance absorbée : 280 watts Moteur électrique : 4 pôles 1400 t/mn Force de traction : 300 daN Course utile de la tige : 490 m/m Vitesse de la tige : 1.5 cm/s Température d’utilisation -20°C +55°C Poids de l’opérateur : 6 Kg Indice de protection : IP54 Fréquence d’utilisation : 18 cycles/h Poids maxi du vantail : 300 kg Longueur maxi du vantail : 3 m

Rev. 01.2006 - Notice d'Installation

Page 6

3 INSTALLATION DE L'OPÉRATEUR

3.1 VÉRIFICATIONS PRÉLIMINAIRES Au niveau de votre portail

Pour un fonctionnement correct de votre motorisation, la structure du portail doit présenter les caractéristiques suivantes:

• Structure rigide et robuste

• Mouvement de rotation régulier et uniforme des vantaux exempt de frottements

• Etre équipé d'une barre transversale rigide pour placer les motorisations de 40 à 60 cm du sol

• Présence de butées latérales et d'une butée centrale

Il est recommandé d'effectuer les travaux nécessaires de maçonnerie, de graissage et autres, avant l'installation de la motorisation.

A) Opérateur B) Opérateur C) Électronique de commande D) Lampe clignotante E) Photocellule Émettrice

F) Photocellule Réceptrice G) Bouton-poussoir à clé (En

option) H) Butée gauche I) Butée droite L) Butée centrale

N.B: la butée centrale et les butées latérales doivent être

obligatoirement présentes

N.B: Il est obligatoire d'éliminer la serrure du portail et/ou de tout organe de blocage mécanique.

3.2 DESCRIPTION DE L'INSTALLATION (STANDARD)

Prévoir un câble de 3 x 1,5 mm² pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.

Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.

Vérifier que l'installation de terre est réalisée suivant les règles de l'art et y connecter les pièces métalliques de la fermeture. Connecter également à la terre le fil Jaune/Vert de l'automatisme.

Rev. 01.2006 - Notice d'Installation

Page 7

3.2.1 MATERIEL ELECTRIQUE À PREVOIR GAINES:

Réf. ICTA . 20 - 5m

CABLES

- Câble secteur : rigide gaine noire type U1000 R2V

3 x 1,5 mm² (2 + terre) suivant longueur de l’installation

- Câble souple gaine noire

4 x 1,5 mm² Moteurs - 9 à 10 m 2 x 1,5 mm² Clignotant - 2,5 m 2 x 0,5 mm² Cellule + Sélecteur - 7 m 3 x 0,5 mm² Cellule - 2,5 m

CARTOUCHE SILICONE

Pour l'étanchéité du boîtier de l'électronique et des accessoires (deux boîtes de dérivation étanches (IP 55)).

3.2.2 VISSERIE À PRÉVOIR (NON COMPRISE DANS LE KIT) CHEVILLES MÉTALLIQUES

6 chevilles métal M8 x 60 (patte plier plein) ou 6 chevilles scellement chimique (patte pilier creux)

CHEVILLES PLASTIQUE

- 2 x 3 chevilles Ø 6 (photocellules)

- 1 x 4 chevilles Ø 6 (coffret)

- 1 x 2 chevilles Ø 6 (boîtes de dérivation)

- 2 chevilles Ø 6 (lampe clignotante)

- 14 vis pour chevilles plastique

BOULONS

6 boulons M 8 x 60 (suivant épaisseur portail) pour les pattes vantail.

Prévoir l’emplacement du coffret électronique du côté où arrive le secteur.

SCHEMA DE CABLAGE POUR PORTAILS A BATTANTS

A) Interrupteur

magnétothermique différentiel

B) 3x1,5 (2+1) pour 230Vca. C) CÂBLE MOTEUR NON

MODIFIABLE

B A

Rev. 01.2006 - Notice d'Installation

3.3 PROCÉDURE DE MONTAGE

Commencer par le côté gauche. Suivre les étapes de montage chronologiquement. Ensuite procéder de la même manière pour le côté droit.

3.3.1 IMPLANTATION OPÉRATEURS

A) Opérateurs gauche B) Opérateurs droit

A B

POSITIONNEMENT STANDARD DE LA PATTE SUR LE PILIER

Le tableau indique les cotes d'installation préconisées.

Page 8

POUR OUVERTURE JUSQU’À 90° A + B = 44 cm MAXI

Si côte C comprise entre

0 et 5 cm 5 et 10 cm 10 et 15 cm 15 et 20 cm 20 et 25 cm

0 et 5 cm 5 et 10 cm

12 12 12 12 12

22 22

16,5 21,5 26,5 31,5 31,5

16,5 16,5

11,5 11,5 11,5 11,5

6,5

11,5

6,5

DIFFÉRENTS EXEMPLES DE POSITIONNEMENT DE LA PATTE SUR LE PILIER

1) OUVERTURE VERS L’EXTÉRIEUR: 95° maximum

BOUTE

OUVERTURE

Extraire complètement la tige de l'opérateur en la tournant en sens inverse horaire, puis la réintroduire de 2 cm, en la tournant de deux tours en sens horaire.

Longueur de patte pilier = 18 cm + X (position gond). Encombrement du système dans le passage : 25 cm de chaque côté.

Angle d’ouverture

POUR UNE

OUVERTURE

JUSQU’À

90°

POUR UNE

OUVERTURE

de 90° à 120°

EXTERIEUR

BOUTE

FERMETURE

IMPORTANT:

- Inverser les fils NOIRS et MARRONS de chaque vérin (par rapport au câblage standard)

- Ne pas installer de jeu de photocellules à l’extérieur sur le pilier, l’installer au-delà du vantail ouvert.

Rev. 01.2006 - Notice d'Installation

Page 9

2) OUVERTURE VERS L’EXTÉRIEUR: 95° maximum

B ne doit pas depasser 32 cm

C superior a 25 cm

3) PILIER ETROIT

Il est nécessaire de nicher la patte pilier dans le pilier afin de respecter les côtes d’implantation.

A + B = Course utile = 44 cm maximum

Prévoir un support métallique pour fixer la patte pilier afin de respecter les côtes d’implantation (voir tableaux).

4) ECOINÇON

Cote: X

B = de 17 à 31 cm

BOUTE

OUVERTURE

INTERIEUR

Côte X minimum = 20 cm Si côte X inférieure à 20 cm prévoir une niche pour loger l’opérateur (portail ouvert).

5) QUOTA C INFERIORE A 5 cm OPPURE NEGATIVA

C negatif maximum -6 cm

Rev. 01.2006 - Notice d'Installation

Page 10

E' necessario allungare la staffa pilastro, oppure inserire un distanziale uguale a C, per conservare una quota B = 17 cm.

3.3.2 POSITIONNEMENT DE LA PATTE PILIER

Commencer par le côté gauche (vu de l’intérieur). Respecter la chronologie des etapes de montage. Faire toutes les operations, portail fermé.

A) Pour une ouverture à 90°.

La patte pilier doit se fixer de 40 à 50mm du bord du pilier. Pour une ouverture à 120° maxi. La patte pilier doit se fixer de 75 à 85mm du bord du pilier.

B) L'axe renfort doit se situer à 1/3

du bas de la hauteur totale du portail.

Après avoir déterminé la position de la patte pilier, tracer les contours de la patte et l'axe des 3 trous. Vérifier avec un niveau l'horizontalité.

Rev. 01.2006 - Notice d'Installation

Page 11

3.3.3 MONTAGE DE LA PATTE PILIER

3.3.4 MONTAGE DU MOTOREDUCTEUR

Percer les 3 trous tracés à la position déterminée avec un forêt béton. Fixer la patte avec 3 chevilles métal M8x60; dans l'axe des trous. Procéder de la même manière sur le pilier droit.

Fixer l'opérateur sur la patte du pilier, au moyen du goujon fourni et de la bague de sécurité.

3.3.5 DEVERROUILLAGEC MOTOREDUCTEURS

DÉVERROUILLER

Avant de procéder au montage de la patte antérieure, déverrouiller les motoréducteurs avec la clé fournie, comme on l'indique sur le dessin.

3.3.6 POSITIONNEMENT DE LA PATTE PORTAIL

Rev. 01.2006 - Notice d'Installation

Page 12

Fixer provisoirement la patte portail à l'avant du bras de l'opérateur (ne pas mettre le circlips). Extraire complètement la tige de l'opérateur en la tournant en sens inverse horaire, puis la réintroduire de 2 cm, en la tournant de deux tours en sens horaire. Positionner la patte contre la traverse centrale du vantail. Tracer, au niveau de l'axe de renforcement, les contours et les 3 trous de fixation de la patte sur le vantail, en vérifiant avec un niveau à bulle l'horizontalité de l'ensemble.

3.3.7 FIXATION DE LA PATTE PORTAIL

3.3.8 FIXATION BRAS SUR PATTE PORTAIL

Percer les 3 trous tracés à l'endroit indiqué avec un foret à métaux. Fixer la patte du portail sur le renfort suivant le tracé avec 3 boulons M8 x 60.

Fixer la partie antérieure de l'opérateur sur la patte, au moyen du goujon fourni et de la bague de sécurité.

Procéder de la même façon pour l'installation de l'opérateur droit.

Au bout de l'installation des deux opérateurs, vérifier manuellement que le portail est libre de s'ouvrir complètement en s'arrêtant sur les butées mécaniques de fin de course et que le mouvement du vantail est régulier et sans frottements.

Rev. 01.2006 - Notice d'Installation

Page 13

3.3.9 VERROUILLAGE MOTOREDUCTEURS

VERROUILLER VERROUILLER

3.4 INSTALLATION DE L'ARMOIRE ÉLECTRONIQUE

Fermer et plaquer les 2 motoréducteurs et les verrouiller comme indiqué ci-dessus.

Monter la platine électronique à l'intérieur du boîtier, en utilisant les vis fournies. Monter, avec 4 tasseaux en plastique ø 6 et les vis de fixation correspondantes (non fournies), le boîtier de l'armoire (à laquelle on connectera tous les accessoires et générateurs d'impulsion) sur le côté du portail par lequel arrive le courant 230V et à proximité de l'opérateur.

Da 1m à

1M 50

Amener les câbles électriques dans la partie inférieure du caisson en utilisant des gaines rigides et/ou flexibles ainsi que des raccords spécifiques. Veiller à laisser les câbles à l’intérieur du boîtier suffisamment longs pour la réalisation des câblages. Fixer deux boîtes de dérivation (non fournies) étanches (IP 55), une par opérateur, pour pouvoir les câbler. Utiliser les barrettes de câblage à 12 bornes (non fournies).

Siliconer les entrées du câble de l'opérateur. Remarque: pour un fonctionnement correct de l’installation, ne modifier ni allonger pour aucune raison les cables des operateurs. Tenir d'abord compte du montage des boîtes de dérivation.

4 INSTALLATION DES ACCESSOIRES (EN OPTIONE)

4.1 INSTALLATION DU DISPOSITIF LUMINEUX DE SIGNALISATION

Rev. 01.2006 - Notice d'Installation

Page 14

A Choisir la position du dispositif

lumineux de signalisation à proximité du portail et de manière à ce qu'il soit facilement visible; on peut le fixer sur une surface horizontale (en utilisant

les trous de fixation (X)) ainsi que sur une surface verticale (en réalisant deux trous aux endroits (Y) avec une perceuse).

B Avec un tournevis, défoncer le trou

(1) de passage des câbles sur le fond de la lampe clignotante.

C Tracer les points à percer en se

servant du support comme référence

et en veillant à ce que le trou sur le fond corresponde à la sortie des câbles.

D Réaliser les trous aux endroits fixés

avec un foret à béton de 5 mm et y introduire les chevilles de 5 mm.

E Fixer le support avec les vis

spécifiques (2).

F Démonter la calotte (4) de sa base

(5) avec un tournevis d'après la figure

et tourner simultanément la calotte (4) en sens horaire.

G Fixer la base de la calotte (5) au

support de la lampe clignotante (6) avec les deux vis fournies (3).

H Positionner le support de l'antenne (7). I Positionner la calotte (4) sur sa base

(5) et la tourner légèrement en sens

inverse horaire jusqu'à ce qu'elle pénètre dans son logement. Ensuite, la tourner en sens horaire jusqu'au blocage complet.

N.B.: sur la base de la calotte se trouve une languette de blocage (8) qu'il faut accoupler à l'encastrement

(9) de la calotte (4).

L Pour la connexion électrique, consulter

le paragraphe 5.4.

Rev. 01.2006 - Notice d'Installation

Page 15

4.2 INSTALLATION DES PHOTOCELLULES

A Choisir la position des deux éléments

qui composent la photocellule (TX et RX) en respectant les prescriptions suivantes:

•Les placer à une hauteur de 40-60 cm au-dessus du sol, sur les côtés de la zone à protéger, du côté extérieur (vers la rue) et le plus près possible du bord du portail, c'està-dire non au-delà de 15 cm.

•Diriger l'émetteur TX sur le récepteur RX avec une tolérance maximale de 5°.

•Aux deux endroits prévus doit se trouver una gaine de passage des câbles.

B Démonter la vitre frontale (1) en la

soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure.

C Positionner la photocellule sur le point

d'arrivée de la gaine de passage des câbles, en veillant à ce que le trou sur le fond (2) corresponde à la sortie des câbles du mur; tracer les points de perçage en se servant du fond comme référence.

D Percer le mur avec une perceuse à

percussion et un foret de 5mm et y

introduire les chevilles de 5 mm. E Fixer la photocellule avec les vis (3). F Pour la connexion électrique,

consulter le paragraphe 5.4. G Remettre la vitre en place (1) et la

fermer par une légère pression. H Répéter les opérations décrites ci-

dessus pour la photocellule se

trouvant du côté opposé.

4.3 INSTALLATION DU SÉLECTEUR À CLÉ

Rev. 01.2006 - Notice d'Installation

Page 16

A Choisir la position du sélecteur afin

qu'il se trouve à l'extérieur, à côté du portail, à une hauteur d'environ 80 cm, afin qu'il puisse également être utilisé par des personnes d'une taille différente.

B Pour séparer le boîtier du couvercle,

enlever les bouchons (6), dévisser les vis (1) et tirer légèrement, en tournant la clé en sens horaire.

C Défoncer les trous de fixation (2) et

le trou de passage des câbles (3) sur le fond du boîtier avec un tournevis.

D Tracer les points de perçage en se

servant du boîtier comme référence et en veillant à ce que le trou du fond corresponde à la sortie des câbles.

E Percer le mur avec une perceuse à

percussion et un foret de 5mm et y introduire les chevilles de 5 mm.

F Positionner l'entretoise (4) entre le

mur et le boîtier et le fixer avec les vis (5).

G Pour la connexion électrique,

consulter le paragraphe 5.4.

H Vérifier la présence du joint (7) entre

le couvercle et le boîtier.

I Pour placer le couvercle sur le boîtier,

tourner la clé en sens horaire et après l'avoir installé, ramener la clé au centre.

I Serrer les vis (1) et remonter les

bouchons (6).

Rev. 01.2006 - Notice d'Installation

Page 17

5 CABLAGE ELECTRIQUE

5.1 SCHEMA D'IMPLANTATION

A) Boîtier platine électronique B) Boîtes de dérivation (non

fournies)

C) 3x1,5 mm2 (2+T) 230Vac.

D) Sélecteur à clé EN OPTION E) Clignotant F) Cellules infrarouge

5.2 DESCRIPTION DE L'ARMOIRE ÉLECTRONIQUE

5.2.1 CARACTERISTIQUES TECHNIQUES

Notes:

1) Pour la pose des câbles électriques, utiliser des gaines rigides et/ou flexibles adéquats.

PLATINE ELECTRONIQUE A 574

Tension d’alimentation: 230 V 50Hz Puissance absorbée: 10 W Charge maxi moteur: 800 W Charge maxi accessoires: 0.5 A Température utilisation: - 20 / + 55°C Fusibles protection: F1: 5A. F2: 0.8A Temps ouverture/ fermeture: Programmable de 0

à 120 s Temps de pause: 10 , 30 , 60 s Temps de retard fermeture: 0 , 5 , 10 s Temps de retard ouverture: 2 s Force de poussée: Réglable sur chaque

moteur Touche de programmation: Apprentissage s

imple ou complet

des temps de

fonctionnement

indépendants +

ralentissement

5.2.2 PRÉSENTATION DES UNITÉS

Fusibles: F1 : 5A F2 : 0.8 A J1: Bornier basse tension J2: Connecteur radio J3: Bornier secteur 230 Volts J4: Bornier sorties 230 V DS1: Micro switch de 1 à 12 DS2: Micro switch de 1 à 4 F: Poussoir apprentissage temps

Rev. 01.2006 - Notice d'Installation

Page 18

LEDS

DL 10: voyant apprentissage OP A: ouverture totale OP B: ouverture 1 vantail STOP: voyant stop FSWCL: sécurité fermeture FSWOP: sécurité ouverture

DESCRIPTION DES BORNIERS

BORNIER J3 Bornier secteur PE: terre secteur (brancher le fil de terre +les 2

fils vert/ jaune des 2 moteurs ) N: Neutre secteur (fil bleu) L: Phase secteur (fil marron)

BORNIER J4 Bornier sorties 230 V 1: Sortie commun moteur 1 2: Sortie ouverture m 1 + fil condensateur 3: Sortie fermeture m 2 + fil condensateur 4: Sortie commun moteur 2 5: Sortie ouverture m 2 + fil condensateur 6: Sortie fermeture m 2 + fil condensateur 7: Sortie clignotant 230 V 8: Sortie clignotant 230 V

BORNIER J2 Connecteur 5 broches pour récepteur embrochable 433 MHz

BORNIER J1 Bornier basse tension 9: OPEN A - Entrée commande ouverture totale 10: OPEN B - Entrée commande ouverture 1 vantail 11: STP - Entrée commande STOP 12: FSW CL - Entrée cellule active en fermeture 13: FSW OP - Entrée cellule active en ouverture 14: ( - ) Sortie ( - 24 v cellules ) 15: ( - ) Entrée Commun (accessoires) 16: ( - ) Entrée Commun (accessoires) 17: +24 Sortie + 24 V (accessoires) 18: +24 Sortie + 24 V (cellules) 19: -TX FSW Sortie – 24 V (émetteur cellule)

5.2.3 BRANCHEMENT DE L'ALIMENTATION

Prévoir un câble de 3 x 1,5 mm² pour amener le courant 230 V protégé par un fusible ou par un disjoncteur de 10 Ampères, de l'habitation au portail.

Vérifier qu'en amont de l'installation se trouve un interrupteur différentiel avec un seuil de 0,03 A.

Rev. 01.2006 - Notice d'Installation

Page 19

5.3 CABLAGE ELECTRIQUE PLATINES ET MOTEURS 1er CAS : LE VANTAIL DE GAUCHE S’OUVRE LE PREMIER VERS L’INTERIEUR

A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.

Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 x 1,5mm² de la maison au

pilier (Normes EDF) B) Le bornier J4 numéroté de 1 à 8 est extractible; il doit s'enlever pour faciliter le câblage C) Pour les vérins utiliser du câble de 4 x 1,5 mm. D) MARRON E) BLEU F) NOIR G) VERT/JAUNE

INTERNO

INTERIEUR

Rev. 01.2006 - Notice d'Installation

Page 20

2ème CAS : LE VANTAIL DE DROITE S’OUVRE LE PREMIER VERS L’INTERIEUR

A) Alimentation Secteur 230 Volts venant du tableau électrique de la maison.

Protégée par un interrupteur différentiel ou un fusible 10 Ampères. Ligne 3 x 1,5 mm² de la maison au

INTERNO

INTERIEUR

E F

Rev. 01.2006 - Notice d'Installation

Page 21

5.3.1 3 PONTS A FAIRE IMPERATIVEMENT BORNIER J1 BRANCHEMENT SANS CELLULE

Ces 3 ponts sont impératifs, sinon la motorisation ne démarrera pas.

5.4 CÂBLAGE DES ACCESSOIRES (EN OPTION)

5.4.2 SELECTEUR A CLE

A) Démonter les bouchons (1) et

B) Tourner la clé en sens horaire. C) Enlever le couvercle (3).

BRANCHEMENT POUR L'OUVERTURE DES 2 VANTAUX SUR LE BORNIER J1

Utiliser du câble de 0,75 mm² ou du câble téléphone

Etancheiser les entrees de cables avec du joint silicone.

dévisser les vis (2).

Rev. 01.2006 - Notice d'Installation

BRANCHEMENT POUR L'OUVERTURE ACCÈS PIÉTON, 1 VANTAIL SUR LE BORNIER J1

Utiliser du câble de 0,75 mm² ou du câble téléphone

Etancheiser les entrees de cables avec du joint silicone.

Page 22

5.4.2 DISPOSITIF LUMINEUX DE SIGNALISATION

A) Démonter la calotte (1) de sa base

(2) avec un tournevis d'après la figure et tourner simultanément la calotte (1) en sens inverse horaire.

B) Libérer un trou pré-cassé (3) sur la

base de la calotte (2) ainsi que les trous du passe-câble (4). Le passe-câble est disposé pour le passage des fils uniquement, il est impossible d'y faire passer tout le câble.

C) Positionner le passe-câble dans le

trou libéré.

D) Connecter le câble (de 0,75 mm²)

aux bornes de la carte de la lampe d'après la Figure. Il n'est pas nécessaire de respecter la polarité sur la borne.

Rev. 01.2006 - Notice d'Installation

Page 23

5.4.3 PHOTOCELLULES

CONNEXION DU UNE PAIRE DE PHOTOCELLULES EN FERMETURE

Utiliser du câble de 0,75 mm² ou du câble téléphone

Etancheiser les entrees de cables avec du joint silicone.

A) Démonter la vitre frontale (1) en la

soulevant avec un tournevis plat introduit dans la rainure présente dans la partie inférieure.

B) Connecter les câbles électriques

dans les bornes spécifiques d'après la Figure.

RÉCEPTRICE ÉMETTRICE

Rev. 01.2006 - Notice d'Installation

Page 24

CONNEXION DE DEUX PAIRES DE PHOTOCELLULES EN OUVERTURE

Utiliser du câble de 0,75 mm² ou du câble téléphone.

Etancheiser les entrees de cables avec du joint silicone.

La deuxième série de photocellules (en option), pour garantir la sécurité en ouverture, doit être positionnée à l'intérieur, au-delà des vantaux ouverts.

Rev. 01.2006 - Notice d'Installation

Page 25

5.4.4 BRANCHEMENT ANTENNE EXTERIEURE 433MHZ (EN OPTION) BRANCHEMENT DU CABLE COAXIAL DE L'ANTENNE EXTERIEURE

Démonter l'antenne fournie (1) et réaliser les connexions suivantes: A) Câble coaxial de l'antenne B) TRESSE de MASSE

5.4.5 BRANCHEMENT PORTIER OU VIDEO (EN OPTION) BORNIER J1

A) Portier avec sortie

A contact sec (sans tension ) OU

B) Portier avec sortie délivrant

une tension de 12 V

A ou B

RELAIS 12 V

Rev. 01.2006 - Notice d'Installation

Page 26

5.5 PROGRAMMATION DE L'OUVERTURE DES VANTAUX

La figure indique la position préconisée des DIP-SWITCHES DS1 et DS2 pour les programmations suivantes:

DS1

DIP 1,2,3 Réglage puissance moteur 1 DIP 4,5,6 Réglage puissance moteur 2 DIP 7,8,9,10 Réglage logique de fonctionnement DIP 11,12 Réglage retard à la fermeture

REMARQUE: Ne pas modifier la position du DIP-SWITCHE DS2.

ATTENTION: dans les dessins suivants, les curseurs des DIP-SWITCHES sont représentés en blanc.

5.5.1 BRANCHEMENT DES BATTERIES

Mettre le système sous tension. Déverrouiller les opérateurs (d'après le par. 3.3.5) et ouvrir les deux vantaux à 45°. Bloquer de nouveau les opérateurs (d'après le par. 3.3.9). Envoyer une impulsion avec la télécommande. Vérifier que les deux vantaux vont dans le sens d'ouverture. SI CELA NE SE PRODUIT PAS; couper le courant, contrôler de nouveau la connexion des moteurs et inverser les fils, marron et noir, sur chaque moteur qui a démarré pour la fermeture.

5.5.2 RÉGLAGE PUISSANCE MOTEUR 1

AVEC PORTAIL LOURD

OU TEMPS FROID

REGLAGE PRECONISE

AVEC PORTAIL LEGER

Rev. 01.2006 - Notice d'Installation

Page 27

5.5.3 RÉGLAGE PUISSANCE MOTEUR 2

AVEC PORTAIL LOURD

OU TEMPS FROID

REGLAGE PRECONISE

AVEC PORTAIL LEGER

5.5.4 RÉGLAGE LOGIQUE DE FONCTIONNEMENT LOGIQUE PAS A PAS

Actionner l'ouverture du portail avec la télécommande. Actionner la fermeture du portail avec la télécommande.

C’EST LE MODE PRÉCONISÉ

PENDANT LES RÉGLAGES

LOGIQUE AUTOMATIQUE

Actionner l'ouverture avec la télécommande, le portail s'arrête automatiquement après le temps de pause.

TEMPS DE PAUSE 60 SECONDES

TEMPS DE PAUSE 30 SECONDES

TEMPS DE PAUSE 10 SECONDES

5.5.5 RÉGLAGE DU DÉPHASAGE EN FERMETURE

Temps de retard du premier vantail en fermeture.

10 SECONDE

5 SECONDE

0 SECONDE

Rev. 01.2006 - Notice d'Installation

Page 28

5.5.6 PROGRAMMATION DU TEMPS DE TRAVAIL (COURSE ET RALENTISSEMENT) Appuyer sur le poussoir "F" sur la platine électronique jusqu’à ce que lle premier vantail démarre en ouverture

(moteur 1), La LED "DL 10" commencera à clignoter.

Lorsque la télécommande est déjà réglée, le réglage se fait en appuyant successivement sur le bouton choisi (d'après le paragraphe 5.6 PROGRAMMATION RADIO). À la première pression sur la télécommande; ralenti du moteur 1, à environ 30cm de la butée. À la deuxième pression; on obtient l'arrêt du moteur 1 et le vantail devra se trouver contre la butée latérale. Le deuxième vantail démarre en ouverture. À la troisième pression; ralenti du moteur 2, à environ 30 cm de l'autre butée latérale. À la quatrième pression; on obtient l'arrêt du moteur 2 et le vantail devra se trouver contre l'autre butée latérale.

Le deuxième vantail démarre en fermeture.

À la cinquième pression; ralenti en fermeture du moteur 2, à environ 30cm de la butée centrale. À la sixième pression; on obtient l'arrêt du moteur 2 et le vantail devra se trouver contre la butée centrale.

Le premier vantail démarre en fermeture.

À la septième pression; ralenti en fermeture du moteur 1, à environ 30cm de la butée centrale. À la huitième pression; on obtient l'arrêt du moteur 1 et le vantail devra se trouver contre la butée centrale, ou contre le vantail 1. On peut reprendre cette programmation pour affiner les réglages autant de fois que l’on veut , en appuyant sur le poussoir “F” de la platine électronique et en refaisant les mêmes manipulations. Le système est alors prêt à fonctionner.

Rev. 01.2006 - Notice d'Installation

Page 29

5.6 PROGRAMMATION RADIO REGLAGE RECEPTEUR RADIO BI CANAL et TELECOMMANDE 4 FONCTIONS

LE CANAL 1 EST TOUJOURS UTILISE POUR L'OUVERTURE TOTALE. LE CANAL 2 PEUT ÊTRE UTILISÉ POUR L'OUVERTURE D'UN VANTAIL (OUVERTURE PIÉTONNE).

- Insérer le RÉCEPTEUR embrochable (1) sur le connecteur à cinq broches J5 présent sur la platine

électronique.

- TELECOMMANDE 4 FONCTIONS (2)

- PROGRAMMATION du CANAL 1

Sur le récepteur, appuyer brièvement sur le poussoir SW1. Le voyant LED 1 s'allume fixe. Dans un délai de 10 secondes, appuyer sur le bouton choisi de la télécommande, jusqu'à ce que le voyant LED1 clignote. (TENIR la Télécommande à 1METRE Minimum du Récepteur). Le voyant LED 1 reste allumé fixe pendant 10 secondes. Si on a plusieurs télécommandes: Tant que le voyant LED 1 est allumé, appuyer sur le bouton choisi des autres télécommandes.

- PROGRAMMATION du CANAL 2

Sur le récepteur appuyer brièvement sur le poussoir SW2. Le voyant LED 2 s'allume fixe. Dans un délai de 10 secondes, appuyer sur le deuxième bouton choisi de la télécommande jusqu'à ce que le voyant LED 2 clignote. (TENIR la Télécommande à 1 METRE Minimum du récepteur). Le voyant LED 2 reste allumé fixe pendant 10 secondes. Si on a plusieurs télécommandes: Tant que le voyant LED 2 est allumé appuyer sur le deuxième bouton choisi des autres télécommandes.

LED2

LED1

SW1

SW2

Rev. 01.2006 - Notice d'Installation

Page 30

- PROGRAMMATION d'une télécommande acquise par la suite (sans accéder au récepteur).

Prendre une télécommande déjà programmée. Appuyer pendant 5 secondes sur P1 et P2 à 1 mètre du récepteur. Les LED du récepteur clignotent. Appuyer sur le bouton déjà mémorisé, le canal activé s'allume fixe. Prendre la télécommande à rajouter, appuyer sur le bouton choisi de la nouvelle télécommande.

- UTILISATION et PROGRAMMATION du CANAL 2

- Il faut que le “cavalier” J2 (3) soit en position OFF (sur 1 et 2).

- Le deuxième canal peut être utilisé pour l'ouverture piéton.

Brancher les deux bornes COM et NO (4 et 5) sur les bornes 10 (OPEN B) et 15 (-) du bornier J1 de la platine A574 d'automatisme (sur cartes 12 volts bornes: 2 et 14 de J1).

- EFFECEMENT de la MEMOIRE RECEPTEUR

- Appuyer sur un des SW1 ou SW2 du récepteur et rester appuyé, jusqu’à ce que LED clignotent.

Quand le clignotement s’arrête, la mémorie est effacée.

LED2

LED1

SW1

SW2

Rev. 01.2006 - Notice d'Installation

Page 31

5.7 MISE EN FONCTION ET UTILISATION AVEC UN SEUL MOTEUR

Connecter le moteur aux bornes 1, 2, 3 du bornier J4.

Appuyer sur le poussoir "F" de la platine électronique jusqu'à ce que le moteur démarre en ouverture, la LED "DL 10" commencera à clignoter. Lorsque la télécommande est déjà réglée, on effectue le réglage en appuyant successivement sur le bouton choisi (d'après le paragraphe 5.6 PROGRAMMATION RADIO). À la première pression sur la télécommande; ralenti du moteur, à environ 30cm de la butée. À la deuxième pression; on obtient l'arrêt du moteur et le vantail devra se trouver contre la butée latérale. APPUYER 4 FOIS SUR LE BOUTON DE LA TÉLÉCOMMANDE. Le moteur démarre en fermeture. À la septième pression; ralenti en fermeture du moteur, à environ 30cm de la butée centrale. À la huitième pression; on obtient l'arrêt du moteur et le vantail devra se trouver contre la butée centrale. On peut reprendre cette programmation pour affiner les réglages autant de fois qu'on le souhaite, en appuyant sur le poussoir "F" de la platine électronique et en effectuant les mêmes opérations. Le système est alors prêt à fonctionner, avec un seul moteur.

5.8 ANOMALIES

DEPISTAGE ANOMALIE CORRECTION

Rev. 01.2006 - Notice d'Installation

Page 32

-1 A la mise sous tension aucun voyant ne s’allume.

-2 Le portail s’ouvre et ne se ferme pas.

-3 La LED (OP A) reste allumée.

-4 La LED (OP B) reste allumée.

-5 Un côté s’ouvre, l ’autre ferme. Les cellules agissent à l’ouverture. Le portail ferme et s’ouvre tout seul. Le vantail n° 2 s’ouvre le premier.

a) si les cellules sont branchées, vérifier le fonctionnement des

cellules.

b) si les cellules ne sont pas branchées, vérifier ou faire les ponts

11-16,12-19, 13-19

c) si a et b sont bons:

vérifier l’arrivée du 220 V sur bornier J3 vérifier les fusibles F1 et F2

Si cellules branchées , vérifier les cellules. Si cellules non branchées vérifier ou faire le pont 12-19.

Vérifier si pas de pont entre 9 et 15. Si oui, l’enlever. Si non, la commande entre 9 et 15 est restée bloquée..

Vérifier si pas de pont entre 10 et 15. Si oui, l’enlever. Si non, la commande entre 10 et 15 est restée bloquée.

Les moteurs sont branchés à l’envers. Voir le paragraphe 1ère mise en service.

-6 Un côté démarre et ne va pas jusqu’à la butée.

-7 En appuyant sur le bouton de la télécommande, le voyant du boîtier ne s’allume pas, ou faiblement.

-8 La portée de la télécommande est réduite.

Vous rencontrez une difficulté. Vous ne pouvez pas démarrer votre motorisation APPELEZ ADYX au 0892 69 00 34. Pour vous assurer le meilleur service, vous devez appeler AVANT toute intervention de votre part. Vous munir de cette notice d'installation.

Augmenter d’un niveau la puissance du moteur qui s’arrête avant la butée. Si pas de résultat, refaire une procédure de programmation du temps de travail.

Changer la pile 12 V sous la trappe de la télécommande.

Vérifier le branchement du fil d’antenne et l’état de la pile de la télécommande. Ne jamais brancher un fil d’antenne de plus de 15 cm de longueur. Si tout est normal et si on veut une portée supérieure, prendre une antenne extérieurede 433 MHz, en option .

REV. 01.2006

Les descriptions et les illustrations de cette notice sont seulement indicatives.

ADYX se réserve le droit d'apporter des modifications techniques au produit sans préavis.

ADYX ATLAS 2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
