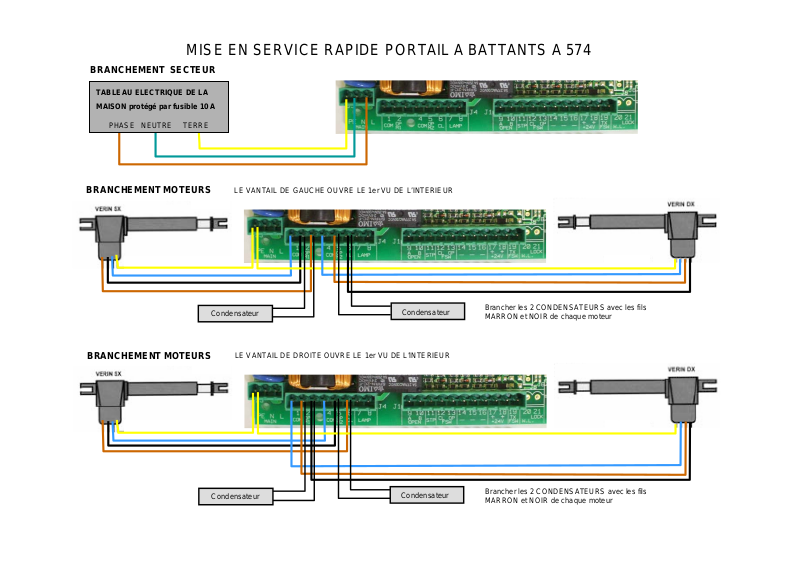

MISE EN SERVICE RAPIDE PORTAIL A BATTANTS A 574
BRANCHEMENT SECTEUR
TABLEAU ELECTRIQUE DE LA MAISON protégé par fusible 10 A
PHASE NEUTRE TERRE
BRANCHEMENT MOTEURS
BRANCHEMENT MOTEURS
LE VANTAIL DE GAUCHE OUVRE LE 1er VU DE L’INTERIEUR
Condensateur
LE VANTAIL DE DROITE OUVRE LE 1er VU DE L’INTERIEUR
Condensateur
Brancher les 2 CONDENSATEURS avec les fils MARRON et NOIR de chaque moteur
Condensateur
Condensateur
Brancher les 2 CONDENSATEURS avec les fils
RON et NOIR de chaque moteur
MAR
BRANCHEMENT ACCESSOIRES
UTILISATION SANS CELLULES
3 PONTS INDISPENSABLES
BRANCHEMENT CELLULES actives à la fermeture
BRANCHEMENT SELECTEUR à CLE
RECEPTEUR
Ouverture
1 vantail
EMETTEUR
Ouverture
2 vantaux
BRANCHEMENT CLIGNOTANT
REGLAGES
Réglage puissance du moteur 1
Réglage puissance du moteur 2
Réglage décalage à la fermeture
Réglage préconisé pendant la programmation
Logiques de fonctionnement
PROGRAMMATION DE LA TELECOMMANDE
Mise en place du récepteur embrochable
%
BRAVO 433 MHZ
Appuyer sur le bouton poussoir du canal 1 du récepteur Le voyant s’allume pendant 10 secondes Relâcher
Appuyer sur le bouton choisi de la télécommande Le voyant clignote et reste
%
allumé pendant 10 secondes Si on a plusieurs télécommandes répéter l’opération tant que le voyant est allumé
Appuyer en même temps sur les 2 boutons de la télécommande
%
'
AMIGO 868 MHZ
Appuyer sur le bouton poussoir du canal 1 du récepteur Rester appuyé
Appuyer sur le bouton choisi de la télécommande
%
PREPARATION A LA PROGRAMMATION
Déverrouiller les 2 moteurs et positionner les 2
A
vantaux à 45° reverrouiller les 2 moteurs
Intérieur
PROGRAMMATION
Appuyer sur le
bouton programmé
de la télécommande
%
B
%
Vérifier que les 2 côtés partent bien vers l’ ouverture; sinon inverser les fils marron et noir du ou des moteurs qui partent vers la fermeture et recommencer Fermer le portai l
Intérieur
Appuyer sur le poussoir F jusqu’à ce que le 1er vantail démarre en ouverture
Relâcher le poussoir F
L’exemple est donné avec le vantail de droite qui ouvre le premier
1
Vantail 2
Intérieur
Appuyer sur le télécommande
%
Le moteur du vantail 1 ralentit
bouton de la
Vantail 1
Le moteur du vantail 1 s’arrête Le
2
vantail 2 ouvre automatiquement
Intérieur
Appuyer sur le
bouton de la
télécommande
%
PROGRAMMATION SUITE
3
Le moteur du vantail 2 ralentit
Intérieur
•Appuyer sur le
•bouton de la télécommande
%
5
Le moteur du vantail 1 ralentit
Intérieur
•Appuyer sur le
•bouton de la télécommande
4
%
6
%
Le moteur du vantail 2 s’arrête Le vantail 1 ferme automatiquement
Intérieur
•Appuyer sur le
•bouton de la télécommande
Le moteur du vantail 1 s’arrête Le vantail 2 ferme automatiquement
Intérieur
•Appuyer sur le
•bouton de la télécommande
%
Le moteur du vantail 2 ralentit
7
Intérieur
•Appuyer sur le
•bouton de la télécommande
8
%
La programmation est terminée On peut reprendre cette phase autant de fois que l’on veut pour affiner les réglages
Attention!!! Cette notice d’installation rapide concerne uniquement les branchements principaux et la m ise en service. Pour les informations concernant l’installation mécanique consulter la notice complète contenue dans le kit
Le moteur du vantail 2 s’arrête La programmation est terminée
Intérieur
•Appuyer sur le
•bouton de la télécommande
%
