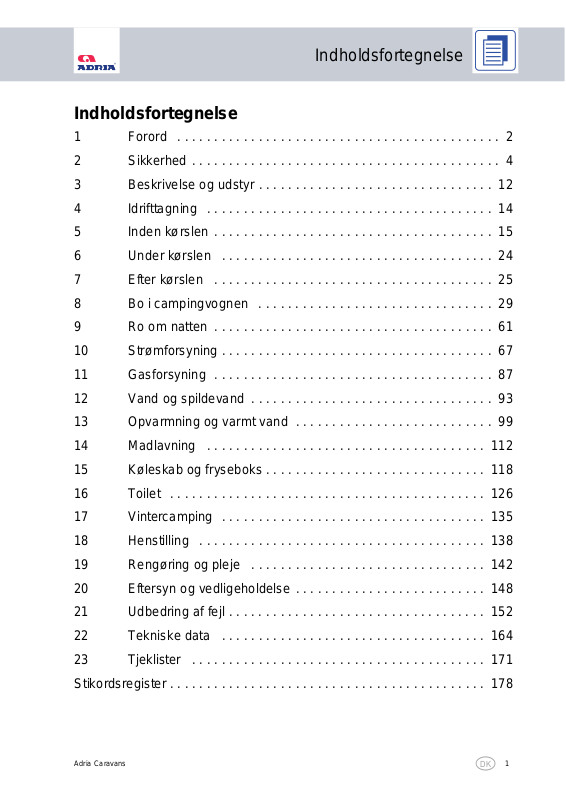

Indholdsfortegnelse

1 Forord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3 Beskrivelse og udstyr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4 Idrifttagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5 Inden kørslen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6 Under kørslen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

7 Efter kørslen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

8 Bo i campingvognen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

9 Ro om natten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

10 Strømforsyning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

11 Gasforsyning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

12 Vand og spildevand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

13 Opvarmning og varmt vand . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

14 Madlavning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

15 Køleskab og fryseboks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

16 Toilet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

17 Vintercamping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

18 Henstilling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

19 Rengøring og pleje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

20 Eftersyn og vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . 148

21 Udbedring af fejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

22 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

23 Tjeklister . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171

Stikordsregister . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

Adria Caravans 1

Page 2

Forord

1 Forord

Ønsker du at lære nye horisonter at kende? Vi hjælper dig!

Hjertelig tillykke med din nye ADRIA-campingvogn. Vi har designet og bygget din campingvogn, så du får stor glæde af dit "feriedomicil på hjul“.

1.1 Før den første rejse

• Tag dig tid til at læse denne driftsvejledning igennem på en af de bekvemme siddepladser i din campingvogn.

– Vejledningen indeholder også overraskende nyheder for "garvede" folk. ADRIA-udvik-

lingsteamet accepterer ikke teknisk stilstand.

• Læs frem for alt kapitlet „Sikkerhed“ (kapitel 2). – Din og dine medrejsendes sundhed kan afhænge af, om du har gjort dig bekendt med

sikkerhedsforskrifterne og kan reagere tilsvarende i kritiske situationer.

• Læs også de separate vejledninger til specialudstyr og indbyggede apparater samt til tilbehøret.

• Læs de vedlagte særgodkendelser og de dermed forbundne forpligtelser, hvis din ADRIA- Caravan indeholder specialudstyr.

1.2 Henvisninger til denne driftsvejledning

• Vi beder om forståelse for, at der tages forbehold for ændring med hensyn til teknik, form og udstyr. Vores campingvogne videreudvikles hele tiden. Af denne grund kan der ikke afledes krav over for ADRIA ud fra indholdet i denne betjeningsvejledning. Udstyr, der er kendt og indført indtil trykning, er beskrevet. Denne driftsvejledning er kun gyldig, for så vidt campingvognen svarer til udstyrsniveauet, der er beskrevet i den.

• Udstyret (standardudstyr, specialudstyr og tilbehør) til modellerne af campingvognen afviger fra hinanden. I denne driftsvejledning beskrives standardudstyret. Derudover findes der i denne driftsvejledning beskrivelser af specialudstyr og tilbehør, for så vidt de skal forklares. Læs også producenternes vedlagte, separate vejledninger til specialudstyret og tilbehøret.

• Kopiering, mangfoldiggørelse og oversættelse er ikke tilladt uden udtrykkelig tilladelse fra ADRIA, heller ikke i uddrag. Med forbehold for trykfejl og fejltagelser.

• ADRIA påtager sig intet ansvar for skader, der opstår på køretøjet på grund af manglende overholdelse af driftsvejledningen.

2 Adria Caravans

Page 3

Forord

1.3 Anmeldelse af garanti

Ud over denne betjeningsvejledning findes der også et service- og garantihæfte i din Adriacampingvogn. Anmeld garanti i henhold til oplysningerne i service- og garantihæftet.

1.4 Garanti, vedligeholdelse og reparation

• I forbindelse med vedligeholdelses- og reparationsarbejder og ved specielle spørgsmål bedes du kontakte din ansvarlige ADRIA-forhandler.

– Medarbejderne ved dette autoriserede værksted står gerne til rådighed med råd og

hjælp. – Kun originale dele sikrer campingvognens kvalitet, og at den er klar til brug. – Hvis vedligeholdelsesarbejderne ikke udføres eller ikke udføres korrekt, kan vi i henhold

til vores garantibetingelser ikke opfylde vores garantiforpligtelser.

• Udfyld følgende data for din campingvogn: – De er især vigtige ved forespørgsler om betjening og ved bestilling af originale dele.

• Dataene for din campingvogn findes på typeskiltene.

Data for køretøjet

Modelbetegnelse: Årgang: Køretøjets identifikationsnummer: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Nøglenummer karosseri: FW _ _ _

Tabel 1 Data for køretøjet

Vi ønsker dig en grænseløs fritidsfornøjelse med din nye ADRIA-campingvogn.

Ledelsen

Adria Caravans 3

Page 4

Sikkerhed

2 Sikkerhed

2.1 Sikkerhedshenvisninger

Dette afsnit indeholder sikkerhedshenvisninger, som ubetinget skal overholdes under driften af køretøjet.

Henvisning!

Vi henviser udtrykkeligt til, at vi ikke påtager os ansvar for skader og driftsfejl, der skyldes manglende overholdelse af denne driftsvejledning.

2.1.1 Symbolforklaring

Fare!

Faretype

 Undgåelse af faren Denne type sikkerhedshenvisning advarer mod en umiddelbart truende fare, som kan bringe

personers liv og sundhed i fare. Manglende overholdelse af denne sikkerhedshenvisning kan medføre alvorlige sundhedsskader og livsfarlige eller dødelige kvæstelser.

Advarsel!

Faretype

 Undgåelse af faren Denne type sikkerhedshenvisning henviser til en mulig fare for personer. Henvisninger, der

er markeret på denne måde, skal følges nøje for at undgå at bringe personer i fare eller for at undgå alvorlige materielle skader.

Vigtigt!

Faretype

 Undgåelse af faren Denne type sikkerhedshenvisning henviser til mulige materielle skader. Hvis henvisninger er

markeret på denne måde, skal de overholdes nøje for at undgå en materiel skade.

Henvisning!

Henvisning Informationer af denne type giver yderligere henvisninger til tekniske krav. Informationer, der

er markeret på denne måde, gør det lettere for brugeren at omgås køretøjet.

4 Adria Caravans

Page 5

Sikkerhed

2.2 Generelle sikkerhedshenvisninger

• Anbring alle genstande sikkert, før der køres. Luk alle klapper, døre, vinduer og luger sikkert. Opbevar væsker i tætte beholdere.

• Når du opholder dig i køretøjet, skal de mekaniske ventilationer og udluftninger og tagventiler altid holdes åbne. De må aldrig tildækkes, da der derved er fare for kvælning på grund af forøget kulmonoxid.

• Hav altid driftsvejledningerne til køretøjet og alle indbyggede aggregater (f.eks. komfur, køleskab, toilet) og ekstraudstyr (f.eks. cykelholder) inden for rækkevidde, og læs dem.

• Lad aldrig børn være i køretøjet uden opsyn.

• Vær opmærksom på køretøjets højde under kørslen.

• Luk alle vinduer, døre og tagluger sikkert, når du forlader køretøjet.

• Vær opmærksom på indgangsdørenes gennemgangshøjde.

2.3 Sikkerhedshenvisninger for kørsel i trafikken

• Køretøjet skal være godkendt af myndighederne.

• Køretøjets fører skal have et tilsvarende kørekort.

• Ved montering af tilbehør ændres målene, den totale vægt og køretøjets køreegenskaber. Disse påbygninger er delvist registreringspligtige.

• Vær opmærksom på den tilladte totale vægt og den tilladte akselbelastning, når køretøjet læsses (se Godkendelsesattest, del I).

• Fordel bagagen ensartet i køretøjet (kapitel 5.4).

• Kontrollér dæktrykket, og spænd hjulboltene, før der køres. Kontrollér efter 50 km og derefter med regelmæssige mellemrum, at hjulboltene sidder fast.

• Kontrollér bremsernes og signal- og belysningsudstyrets funktion.

• Tøm spildevandstanken.

• Luk alle døre, skabsdøre, skuffer og klapper og alle vinduer og tagluger. Lad køleskabets dørsikring gå i indgreb.

• Anbring løse udstyrsgenstande sikkert.

• Kør eller vip antenner ind.

• Sluk forteltslampen.

• Kør trinet ind.

• Luk og lås alle udvendige døre og klapper.

• Ryd sne og is af tagflader om vinteren, før der køres.

• Det er forbudt for personer og medrejsende husdyr at opholde sig i campingvognen under kørslen.

• ADRIA-campingvogne er fra en teknisk synsvinkel beregnet til en tilladt maksimumhastighed på 100 km/h. Denne maksimumhastighed må ikke overskrides, selv om en højere hastighed er tilladt i rejselandet. Overhold altid hastighedsbegrænsninger, der uafhængigt heraf afviger i enkelte lande.

• Træk håndbremsen indtil den mulige yderposition, når køretøjet opstilles.

• Anvend underlægningskiler, når køretøjet opstilles på stigninger og fald.

• Lad kun et autoriseret værksted kontrollere og evt. reparere køretøjets bremseanlæg.

• Køretøjet skal læsses i kørselsretningen ved transport på et biltog eller en lastbil.

Adria Caravans 5

Page 6

Sikkerhed

2.3.1 Kørsel med campingvognen

• Kør i overensstemmelse med dine færdigheder, vær opmærksom på vogntogets store mål og store vægt. Du har brug for en tilvænningstid.

• Kør altid langsomt gennem kurver og i en stor bue. På grund af campingvogntogets længde og dets vægt ændres kurveegenskaberne i forhold til en personbil.

• Ved indkørsler og kryds er accelerationen betydeligt lavere end ved en personbil.

• På grund af den store vægt er køretøjets bremsevej betydeligt længere end ved en personbil.

• Vær opmærksom på køretøjets store højde ved indkørsler gennem en port eller træer.

• Få altid en anden til at dirigere, når du bakker.

• På grund af køretøjets højde er der forøget følsomhed for sidevind.

2.4 Myndighedernes kontroller

2.4.1 Caravan-hovedinspektioner

En campingvogn skal som alle køretøjer kontrolleres af myndighederne med regelmæssige mellemrum. Nærmere informationer herom findes i service- og garantihæftet.

Henvisning!

Når du kører i udlandet, skal du overholde forskrifterne i det pågældende land.

2.4.2 Kontrol af gasanlægget

F-gasanlægget blev fra fabrikken kontrolleret af en sagkyndig. Hver gang der er gået 2 år, og når der er foretaget ændringer og reparationer, skal gasanlægget kontrolleres igen. Få i den forbindelse også altid foretaget en gastæthedskontrol. Ejeren er ansvarlig for at få udført kontrollen. Ved overdragelsen af køretøjet skal vedkommende henvises skriftligt til pligten til at kontrollere anlægget. Gasanlæggets korrekte tilstand bekræftes med en gaskontrolattest og bekræftes alt efter de nationale forskrifter i givet fald med en dertil hørende gaskontrolmærkat.

6 Adria Caravans

Page 7

Sikkerhed

2.5 Sikkerhedshenvisninger for gasanlægget

Fare!

Forgiftning på grund af gas

 Ved gaslugt eller anden mistanke om, at der strømmer gas ud, skal følgende foranstalt-

ninger gennemføres:

 Forlad fareområdet!  Luk gasflaskeafspærringsventilen!  Undgå antændelseskilder, åben ild og rygning!  Udluft rummene!  Giv campingpladsens opsynspersonale og evt. brandvæsenet besked!

Fare!

Fare for kvælning

 Tildæk aldrig mekaniske ventilationer i taglugerne og i gulvområdet eller tagventilerne,

så en kontinuerlig luftudskiftning i køretøjet er sikret. Vigtigt: Snevejr om vinteren!

Advarsel!

Kvæstelser eller materielle skader

 Gasdrevet ekstraudstyr, der er monteret efterfølgende, skal være beregnet til et drifts-

tryk på 30 mbar.

 F-gasanlægget blev fra fabrikken kontrolleret af en sagkyndig.

 Hver gang der er gået 2 år, og når der er foretaget ændringer og reparationer, skal

gasanlægget kontrolleres igen (kapitel 2.4.2).

 Indbygning af udstyr og ændringer på gasanlægget må kun foretages af et autorise-

ret firma.

 Gasanlægget må først tages i drift igen af en sagkyndig efter kontrollen!

Adria Caravans 7

Page 8

Sikkerhed

2.5.1 Gaskomfur

Fare!

Fare for kvælning

 Under anvendelse af gaskomfuret i normal drift er der akut livsfare på grund af iltman-

gel og den lugtfri og giftige kulmonoxid (CO), der evt. opstår!

 Sørg altid for god ventilation under anvendelse af gaskomfuret. Hold altid et vinduet, en

tagluge eller dørene åbne.

 Anvend aldrig gaskomfuret som varmeapparat.

Fare!

Fare for forgiftning

 Hvis en flamme på gaskomfuret slukker, strømmer der kortvarigt uforbrændt gas ud,

indtil tændsikringen aktiveres, og den danner sammen med ilten i køretøjet en eksplosiv blanding!

 Hold øje med flammerne, når du arbejder ved komfuret!  Luk den pågældende hurtigtlukkende ventil, når arbejdet er afsluttet.

2.5.2 Gaskasse

Kontrol før hver anvendelse af gas:

 Opbevar udelukkende gasflasker i gaskassen. De skal stå lodret og være spændt fast,

så de ikke kan drejes.

 Gaskassen skal være tætnet i forhold til køretøjets kabine og skal have en ventilations-

åbning ved eller umiddelbart over gulvet. Denne ventilationsåbning skal have et minimumtværsnit på 100 cm2 og må aldrig tildækkes.

 Anvend kun trykreguleringer med sikkerhedsventiler! Andre reguleringer er ikke tilladt!  Tilslut omhyggeligt reguleringen til gasflasken manuelt. Forskruningerne på gasregule-

ringen har venstreskåret gevind. Anvend ikke værktøj som f.eks. nøgler eller tænger.

 Ved temperaturer under 5 °C skal der anvendes et af isningsanlæg til reguleringen

(f.eks. udstyret Eis-Ex).

 Anvend og opbevar ikke strømførende apparater (f.eks. batterier) eller apparater, der

kan være antændelseskilder, i gaskassen.

 Elektriske ledninger må kun trækkes isoleret gennem gaskassen og må ikke være for-

bundet med klemmer. Lad et autoriseret værksted udføre arbejdet.

 Gaskassen må ikke anvendes som magasin.  Sørg for at sikre gaskassen mod, at uvedkommende kan få adgang til den.

8 Adria Caravans

Page 9

Sikkerhed

2.5.3 Gasapparater generelt

Vær opmærksom på følgende ved anvendelse af gasanlægget:

 Reguleringer og forbrændingsgasføringer skal kontrolleres hvert 2. år! Kontrollen skal

bekræftes på kontrolattesten i henhold til DVGW-arbejdsbladet G 607. Ejeren skal sørge for, at kontrollen udføres.

 Forbrændingsgasrøret skal være tilsluttet tæt og sikkert både ved gasvarmeovnen og

ved skorstenen. Det må ikke have skader.

 Gasvarmeovnens forbrændingsgasføring skal være monteret stigende i hele dens

længde og fastgjort med spændebånd. Montér evt. forbrændingsrørsstøtter.

 Fjern altid snavs og sne fra skorstenen og forbrændingsluftens tilførsler, før gasvarme-

ovnen tages i drift. Det forhindrer et forøget, ikke-tilladt indhold af kulmonoxid i forbrændingsgassen.

 Strålevarmere og apparater, der bruger forbrændingsluften fra køretøjets kabine, må

ikke anvendes til at opvarme køretøjet!

 Ved tilkobling af gasapparater, hvor betjeningsgrebet skal trykkes ned for at tænde

(f.eks. gaskomfur), skal det af sig selv altid springe tilbage til udgangspositionen med det samme, når det slippes.

 Hvis der ikke er nogen forbruger i drift under kørslen, skal gasflaskernes afspærrings-

ventil være lukket.

 Hvis der ikke anvendes gasdrevne apparater, skal den pågældende hurtigtlukkende

ventil lukkes.

 Hvis køretøjet ikke anvendes i længere tid, skal gasflaskeafspærringsventilen på gas-

flasken lukkes.

 Anvend kun gasanlægget med propan, butan eller en blanding af de to gasser. Propan

kan forgasses indtil -32 °C, butan kun indtil ca. 0 °C.

 Gasapparater må ikke anvendes under optankning, i en garage eller på en færge.  I udlandet skal de gældende forskrifter overholdes!

2.6 Sikkerhedshenvisninger elsystem

Vær opmærksom på følgende ved anvendelse af elsystemet:

 Indbygning af udstyr og ændringer på elsystemet må kun foretages af fagpersonale.  Sluk alle apparater og lamper, afbryd batteriet, og afbryd 230 V-forsyningsledningen fra

nettet, før der arbejdes på elsystemet.

 Udskift kun defekte sikringer, når årsagen til fejlen er kendt og udbedret. Anvend kun

originale sikringer med værdierne, der er anført i den pågældende producents brugsanvisning.

 Omgå eller reparér ikke sikringer.

Adria Caravans 9

Page 10

Sikkerhed

2.7 Brandsikring

2.7.1 Brandsikring generelt

Fare!

Brandfare

 Vedligeholdelses- og ombygningsarbejde på gasanlægget og på elsystemet må kun

udføres af fagpersonale.

 Lad aldrig børn være i køretøjet uden opsyn.  Anvend ikke bærbare koge- eller varmeapparater.  Hold brændbare materialer bort fra koge- og varmeapparater.  Informér om nødudgangenes placering og betjening i køretøjet.  Hold altid flugtveje fri.  Tøm kun askebægre i skraldespanden, når asken er kølet af.

Henvisning!

Tag en pulverslukker (specialudstyr) med en påfyldning på mindst 1 kg fyld med i køretøjet.

 Anbring brandslukkeren, så der er nem adgang til den.  Læs brugsanvisningen omhyggeligt, og tag med den, så den altid står til rådighed.  Lad fagpersonale kontrollere brandslukkeren regelmæssigt, vær opmærksom på

kontrolmærkaten.

2.7.2 Reaktioner i tilfælde af brand

Sådan reagerer du rigtigt:

 Evakuér alle passagerer i køretøjet.  Luk gasflaskeafspærringsventilen.  Sluk strømforsyningen, afbryd køretøjet fra nettet.  Ring til brandvæsenet, slå alarm.  Bekæmp om muligt branden.

10 Adria Caravans

Page 11

Sikkerhed

2.8 Sikkerhedshenvisninger tag

Advarsel!

Fare for kvæstelser og beskadigelse af køretøjets tag

 Køretøjets tag er ikke beregnet til stående personers vægt.  Der kan ikke gås på køretøjets tag.  Fjern sne og is fra taget og taglugerne.

 Anvend en stige, som du læner op ad tagkanten.

2.9 Sikkerhedshenvisninger holdersystemer bagpå (specialudstyr)

Advarsel!

Fare for kvæstelser og beskadigelse af køretøjet

 Overhold de lovmæssige forskrifter ved montering af en holder bagpå.  Hvis køretøjets belysning bagpå tildækkes, skal der placeres et andet belysningsarma-

tur.

 Undlad at overskride det tilladte bærekapacitet for holderen bagpå.  Læsset må ikke rage mere end 40 cm ud i siderne. Lad ikke genstande med skarpe

kanter og spidser rage ud.

 Læsset skal anbringes, så det er sikkert i trafikken, og især sikres mod at falde af.  Med en holder bagpå ændres køretøjets lastfordeing og dets køre- og bremseegenska-

ber.

Henvisning!

Monteringen af en holder bagpå må kun udføres af et autoriseret værksted. Din ADRIA-forhandler rådgiver dig gerne.

2.10 Miljøhenvisninger

Vær altid opmærksom på følgende for at beskytte miljøet:

 Stands altid køretøjets motor, når det er standset. Driftstemperaturen opnås hurtigst

under kørslen.

 Bortskaf aldrig nogen type spildevand og affald i den fri natur.  Tøm kun spildevand og toilet på bortskaffelsesstationer, der beregnet hertil. Der findes

bortskaffelsesstationer på campingpladser. Spørg om informationer i byer og kommuner.

 Anvend miljøvenlige kemitilsætningsmidler til toilettet.  Sortér husholdningsaffald, og bortskaf det i tilsvarende bortskaffelsesstationer.  Opsøg altid campingpladser ved længere ophold i byer og kommuner. Indhent informa-

tioner om parkerings- og campingpladser rettidigt, før rejsen påbegyndes.

 Opsaml altid spildolie, smøremidler og rengøringsmidler i egnede beholdere, og bort-

skaf dem korrekt.

Adria Caravans 11

Page 12

Beskrivelse og udstyr

3 Beskrivelse og udstyr

3.1 Vedrørende denne driftsvejledning

På grafikkerne til forklaring af udstyret betyder „sorte pile“ altid at slukke eller lukke udstyrsdelen og "hvide pile" at tænde eller åbne den.

3.2 Karosseri

Køretøjets karosseri er udført som "sandwich-konstruktion“. Denne „sandwich“ består af 3 lag med en total tykkelse på indtil 40 mm:

• Udvendigt lag: Polyester (GfK) eller aluminium

• Isolering: Styropor

• Indvendig væg: Træpaneler De 3 lag klæbes sammen med et specialklæbemiddel, der trænger ind i styroporen og sikrer,

at lagene forbindes. Denne opbygning af lagene giver en optimal varmeisolering af køretøjet. For at forbedre trafiksikkerheden er der i det øverste område bagpå placeret en

3. bremselygte.

3.3 Gaskasse

Den aflåselige gaskasse er tætnet og isoleret i forhold til kabinen (kapitel 11.2).

3.4 Indvendig indretning

Alle møbler er udfærdiget af materialer af høj kvalitet og fastgjort sikkert. I opholdsområdet og i køkkendelen er der tilstrækkelige magasiner.

Møbeloverfladerne er nemme at pleje med almindelige rengøringsmidler (kapitel 19.2). Afhængigt af modellen findes der i hvert køretøj fast indbyggede senge og/eller siddegrupper,

der kan ombygges til sovepladser med få greb. (Kapitel 9).

3.5 Køkken

Køkkendelen består af komfur, bageovn (specialudstyr), mikrobølgeovn (specialudstyr), køkkenvask og et køle- og fryseskab (kapitel 14).

Der er integreret tilstrækkelige fralægningsflader og magasiner. Som specialudstyr findes der over køkkendelen en emhætte med eller uden belysning.

3.6 Brusekabine

Hvert køretøj indeholder en vådcelle (kapitel 8.10) med vask, toilet (kapitel 16) og afhængigt af grundridset også et brusebad. Når der tages bad, skal folde- eller drejedøren eller forhænget ubetinget lukkes (kapitel 8.10).

3.7 Varmeovn

Køretøjet er - delvist som specialudstyr - udstyret med en varmeovn med varmluftsblæser eller en varmtvandsopvarmning (kapitel 13).

12 Adria Caravans

Page 13

Beskrivelse og udstyr

3.8 Vand og spildevand

Køretøjet er udstyret med en vandtank og evt. som specialudstyr med en spildevandstank (kapitel 12).

Adria Caravans 13

Page 14

Idrifttagning

4 Idrifttagning

4.1 Registrering af køretøjet

Før der køres første gang, skal køretøjet være registreret i overensstemmelse med de nationale bestemmelser og udstyret med et registreringsnummer. Køretøjer må kun anvendes i trafikken med en gyldig forsikring. Der foreligger en EF-typegodkendelse for køretøjet.

4.2 Første idrifttagning

Advarsel!

Overhold ubetinget sikkerhedshenvisninger

 Læs sikkerhedsforskrifterne (kapitel 2.1) omhyggeligt, før køretøjet tages i drift, og

overhold dem.

 Forsikring og garantikrav over for producenten bortfalder, hvis sikkerhedsforskrifterne

ikke overholdes.

Advarsel!

Fare for ulykker

 Spænd hjulmøtrikkerne efter de første 50 km, og kontrollér derefter regelmæssigt, at

hjulmøtrikkerne sidder korrekt.

 Kontrollér dæktrykket før hver kørsel.

Overhold følgende ved den første idrifttagning:

 Lær dit køretøj at kende før den første kørsel.  Væn dig til køretøjets køreegenskaber og mål på en kort weekendudflugt.  Kør i starten langsomt og forsigtigt.

14 Adria Caravans

Page 15

Inden kørslen

5 Inden kørslen

5.1 Hjulløbsindsats

Advarsel!

Fare for kvæstelser pga. dele, der flyver omkring

 Inden du kører med campingvognen, skal hjulløbsindsatserne fjernes og opbevares

sikkert.

5.2 Tilkobling af campingvognen

Advarsel!

Fare for kvæstelser ved tilkobling og rangering

 Ved rangering for at tilkoble må der aldrig befinde sig personer mellem trækkøretøjet

og campingvognen.

Vigtigt!

Fare for beskadigelse af anhængerkoblingen

 Til- og frakobl ikke med påløbet påløbsbremse.  Overhold trækkøretøjets maks. tilladte støttebelastning og maks. tilladte bagakselbe-

lastning. De tilladte belastningsværdier findes i trækkøretøjets og campingvognens indregistreringsattest. De må ikke overskrides.

 Ved anhængerkoblinger med stabiliseringshåndtag må dette ikke anvendes som ran-

geringshjælp.

 Smør ikke friktionsbelægningen. Smurte friktionsbelægninger kan ikke længere frem-

bringe slingredæmpningen. Denne slingredæmpning er kun sikret, når koblingshovedet på trækkøretøjet holdes frit for fedt og andre rester.

 Smør ikke kugleholderen på sikkerhedskoblingen AKS.  Smør ikke kuglen på anhængerkoblingen.  Sørg for, at der ikke kan komme olie eller fedt på friktionsbelægningerne, når sikker-

hedskoblingens bevægelige dele smøres.

 Tilkobl campingvognen. Kuglen og kugleholderen skal gribe ind i hinanden og må ikke

kun ligge løst på hinanden. Kuglen skal være helt inde i kugleholderen.

 Sæt sikkerhedsbremsen omkring anhængeranordningens kuglehoved med kablet eller

ind i trækkøretøjets fastgørelsesøje ved aftagelige anhængeranordninger. Overhold ubetinget kablets længde: Hvis kablet er for langt, må det ikke slæbe på jorden og udløse bremsefunktionen. Hvis kablet er for kort, må bremsefunktionen ikke udløses ved kørsel i kurver.

 Kør trækstangsstøttehjulet helt ind, og spænd det fast så højt oppe i holderen som

muligt. Løberullen skal være justeret parallelt med kørselsretningen og i retning af køretøjets karosseri.

 Sæt stikket til lys- og strømforsyningen i trækkøretøjets stikdåse. Sørg for, at stikket går

korrekt i indgreb.

 Kablet til lys- og strømforsyningen skal forløbe i en løs løkke over trækstangen. Sørg

for, at kablet ikke slæber på jorden og ikke udsættes for træk.

Adria Caravans 15

Page 16

Inden kørslen

 Kontrollér, at anhængeranordningens kugle er sat helt ind i anhængerkoblingen. Den

10100016

grønne sikkerhedsindikator skal være synlig.

 Kontrollér, om alle støtteben er kørt ind.  Kontrollér campingvognens lysanlæg, når trækkøretøjet er tilkoblet.

5.2.1 Anhængerkoblinger

Advarsel!

Fare for at skride ud

 Kontrollér før tilkoblingen, at anhængeranordningens kugle på trækkøretøjet er fri for

olie og fedt.

 Fjern tilsmudsninger før tilkoblingen.

5.2.1.1 Anhængerkobling AK 150 V/160/200 V/251 S/300

1 Sikkerhedsindikator 2 Koblingshåndtag

Billede 1 Anhængerkobling AK 300 og AK 160

Koblingsmekanismen har en "åben stilling", dvs. anhængerkoblingen forbliver åbnet, indtil anhængeranordningens kugle er kørt helt ind i anhængerkoblingen.

Tilkobling af køretøjet:

 Kontrollér, om anhængerkoblingen er åbnet.  Sæt den åbnede anhængerkobling (Billede 1) på trækkøretøjets anhængerkugle, indtil

den går automatisk i indgreb, så det kan høres.

 Tryk ned med hånden for at understøtte koblingshåndtaget (Billede 1/2).  Kontrollér, om sikkerhedsindikatoren (grøn cylinder, (Billede 1/1)) kan ses.

Yderligere henvisninger findes i den separate vejledning fra producenten.

16 Adria Caravans

Page 17

Inden kørslen

5.2.1.2 Anhængerkobling AKS 1300

10100017

Billede 2 Anhængerkobling AKS 1300

Tilkobling af køretøjet:

 Placér stabiliseringshåndtaget, der er anbragt på siden (Billede 2/3), i den øverste stil-

ling.

 Drej håndhjulet (Billede 2/5) mod uret indtil anslag, og åbn det helt.  Træk koblingshåndtaget (Billede 2/2) lodret op.  Sæt den åbnede anhængerkobling på anhængerkuglen, indtil det kan høres, at kob-

lingshåndtaget går i indgreb. Koblingshåndtaget kører automatisk tilbage til udgangsstillingen.

 Tryk ned med hånden for at understøtte koblingshåndtaget (Billede 2/2).  Kontrollér, om sikkerhedsindikatoren (grønt punkt)(Billede 2/4) kan ses.  Drej håndhjulet med uret, indtil indtil det kan høres og mærkes, at momentbegrænsnin-

gen glider igennem.

 Tryk stabiliseringshåndtaget til den nederste stilling. Markeringen på stabiliseringshånd-

taget skal ligger direkte under markeringen „låst“ (Billede 2/1) på stabiliseringshuset.

1 Markering "låst" 2 Koblingshåndtag 3 Stabiliseringshåndtag 4 Sikkerhedsindikator 5 Håndhjul

Yderligere henvisninger findes i den separate vejledning fra producenten.

Adria Caravans 17

Page 18

Inden kørslen

5.2.1.3 Anhængerkobling AKS 3004

10100111

Billede 3 Anhængerkobling AKS 3004

Tilkobling af køretøjet:

 Placér stabiliseringshåndtaget (Billede 3/2) i den øverste stilling.  Træk koblingshåndtaget (Billede 3/3) op, og åbn koblingen.  Sæt den åbnede anhængerkobling på anhængerkuglen, indtil det kan høres, at kob-

lingshåndtaget går i indgreb. Koblingshåndtaget kører automatisk tilbage til udgangsstillingen.

 Tryk ned med hånden for at understøtte koblingshåndtaget (Billede 3/3).  Kontrollér, om sikkerhedsindikatoren (grøn cylinder, (Billede 3/1)) kan ses.  Tryk stabiliseringshåndtaget (Billede 3/2) til den nederste stilling.

1 Sikkerhedsindikator 2 Stabiliseringshåndtag 3 Koblingshåndtag

Yderligere henvisninger findes i den separate vejledning fra producenten.

18 Adria Caravans

Page 19

Inden kørslen

5.2.2 Anhængerkobling BPW WS 3000 D

10100112

Billede 4 Anhængerkobling BPW WS 3000 D

Tilkobling af køretøjet:

 Placér stabiliseringshåndtaget (Billede 4/1) i Frakoblingsstillingen (Billede 4/2).  Sæt den åbnede anhængerkobling på anhængerkuglen og tryk den evt. ned med hån-

den, indtil du kan høre, at koblingsgrebet går i hak. Stabiliseringsgrebet kører ca. 10° nedad i tilkoblingsstilling (Billede 4/3).

 For at aktivere stabiliseringsanordningen trykkes stabiliseringsgrebet (Billede 4/1) indtil

anslaget ned i den nederste, vandrette position (Billede 4/4).

 Kontrollér, at anhængerkuglen i tilkoblet stand er kørt fuldstændigt ind og ikke er synlig.

1 Stabiliseringshåndtag 2 Frakoblingsstilling 3 Tilkoblingsstilling 4 Stabiliseringsanordning aktiveret

Yderligere henvisninger findes i den separate vejledning fra producenten.

5.3 Frakobling af campingvognen

Advarsel!

Fare for kvæstelser ved frakobling

 Træk altid håndbremsen, før der frakobles.  Sørg for at sikre køretøjet mod at rulle væk, før der frakobles.

Frakobling af køretøjet:

 Træk campingvognens parkeringsbremse.  Sørg for at sikre køretøjet mod at rulle væk med underlagskiler under hjulene.  Træk stikket til lys- og strømforsyningen ud af trækkøretøjets stikdåse, og læg det sik-

kert til side.

 Løsn sikkerhedsbremsens kabel fra trækkøretøjets anhængeranordning.  Kør trækstangsstøttehjulet ned. Hjulet skal stå fast på jorden.  Åbn evt. stabiliseringsanordningens stabiliseringshåndtag.

Adria Caravans 19

Page 20

Inden kørslen

 Stræk påløbsanordningen, kør evt. trækkøretøjet lidt frem, indtil bælgen over påløbsan-

ordningen ikke længere er trykket sammen.

 Løsn anhængerkoblingen på håndtaget. Løft koblingen af anhængeranordningens

kugle med understøttelse fra trækstangsstøttehjulet, indtil kuglen ligger helt frit.

 Kør trækkøretøjet væk.

5.4 Læsning af køretøjet

Advarsel!

Fare for kvæstelser og alvorlige skader på køretøjet

 Hvis et dæk punkterer, kan køretøjet komme ud af kontrol.  Overskrid ikke køretøjets tilladte totale vægt.  Kontrollér regelmæssigt dæktrykket (kapitel 22.1). Et for lavt dæktryk kan medføre, at

et dæk punkterer.

Advarsel!

Fare ved overlæsning

 Den tilladte totale vægt, der står i indregistreringspapirerne, må ikke overskrides. Over-

læsning af køretøjet kan medføre, at et dæk punkterer.

 Garantikravet over for producenten og forsikringen bortfalder. Følgende skal overholdes, når køretøjet læsses:

• Egenvægt = vægt i køreklar tilstand i henhold til EN 1646-2 (kapitel 22.2)

• Ekstraudstyr fra fabrikken og optioner forøger egenvægten og reducerer nyttelasten.

• Beregn den maksimale nyttelast i henhold til godkendelsesattesten del I og listen i kapitel "Tekniske data" (fra kapitel 22.2).

• Nyttelastens vægt henviser til bagagen.

• I standardudstyret må der ikke læsses på taget og området bagpå udefra. – Overskrid under ingen omstændigheder en højde på 4 m og en bredde på 2,55 m med

ekstra påbygninger.

– Last på taget og bagpå skal anbringes og sikres, så den ikke kan skride, kan modstå

vindmodstanden og er aerodynamisk. Anvend ikke gummiekspandere!

• For ikke at bringe andre trafikanter i fare må genstande ikke rage ud over køretøjets omrids til siden og bagved.

– Overlæs ikke køretøjet. Vægtoplysningerne og -tabellerne findes i kapitel 22.2 og i god-

kendelsesattesten, del I.

• Sørg for den rigtige akselbelastningsfordeling. Vejbeliggenhed og dækslitage påvirkes direkte af akselbelastningen. Overhold de maks. akselbelastninger (se godkendelsesattest, del I).

• Læs køretøjet ensartet til højre og venstre. Køreegenskaberne forringes ved en uensartet læsning.

• Opbevar så vidt muligt altid tunge genstande (f.eks. konserves, bestik, service) i lavere liggende magasiner, og sørg for at sikre dem, så de ikke kan skride.

• Opbevar lette genstande som f.eks. tøj i højere liggende magasiner eller i siddemagasinerne.

• Opbevar altid væsker i tætte beholdere i lavere liggende magasiner.

• Læs kun maks. 2 cykler (maks. 50 kg) på cykelholderen (specialudstyr).

20 Adria Caravans

Page 21

Inden kørslen

Henvisning!

10100015

10100021

Vej det fuldstændigt læssede køretøj på en offentlig vægt, før der køres.

CAMPINGVOGN LÆSSET FORKERT!

• Kraftige udsving for campingvognen.

Billede 5 Campingvogn læsset forkert

CAMPINGVOGN LÆSSET RIGTIGT!

• Anbring så vidt muligt genstande over akslen.

• Anbring tunge genstande forneden.

• Anbring lette genstande foroven.

Billede 6 Campingvogn læsset rigtigt

Henvisning!

Vær opmærksom på følgende ved montering af holdere bagpå:

• Korrekt fastgørelse og sikring af læsset

• Køretøjets og akslens(-ernes) tilladte bæreevne

• Ændringen af køretøjets køre- og bremseegenskaber

• Den ændrede totale længe

Adria Caravans 21

Page 22

Inden kørslen

5.5 Ekstra sidespejle

Advarsel!

Fare for ulykker

 Kør aldrig uden tilstrækkeligt udsyn bagud. Anvend ekstra sidespejle!  Kontrollér før hver kørsel, at de ekstra sidespejle er indstillet korrekt.

Henvisning!

Vær opmærksom på, at ekstra spejle skal opfylde EF-direktiverne og være EF-typegodkendt.

Ved kørsel med anhænger skal trækkøretøjet være udstyret med to sidespejle. Sidespejlene skal sikre et tilstrækkeligt udsyn ved siden af og bagved anhængeren.

Anvend sidespejle med tilstrækkelig fastgørelse, så synsfeltet ikke vibrerer for kraftigt.

5.6 Dæk

Advarsel!

Fare for kvæstelser og alvorlige skader på køretøjet

 Hvis et dæk punkterer, kan køretøjet komme ud af kontrol.

 Kontrollér regelmæssigt dæktrykket (se Tabel 26 i kapitel 22).  Kontrollér regelmæssigt dæk for skader.  Overhold den mindste profildybde. Vær i den forbindelse opmærksom på forskrif-

terne i det pågældende land.

• Kontrollér regelmæssigt dæktrykket med kolde dæk, og korrigér det evt. Glem ikke reservehjulet (specialudstyr).

– Hvis trykket er for lavt, opvarmes dækket kraftigt. Det kan ved høj hastighed medføre,

at dækket punkterer.

• Kontrollér regelmæssigt for ensartet slid og skader (f.eks. fremmedlegemer, der er trængt ind, stik, snit, revner og buler i sidevæggen). Lad altid en fagmand reparere skader.

• Kontrollér regelmæssigt profildybden. – Hvis profildybden er for lav, forøges faren for aquaplaning. – Overhold den mindste profildybde. Overhold forskrifterne i det pågældende rejseland.

Vi anbefaler udskiftning fra en profildybde på 4 mm.

• Anvend altid dæk af samme type, samme fabrikat og samme udførelse (sommer- eller vinterdæk). Vær opmærksom på reservehjulet (se Tabel 26 i kapitel 22).

• Kontrollér regelmæssigt, at hjulmøtrikker eller -bolte sidder fast.

• Undgå "affladninger" på dækkene ved længere henstilling af køretøjet. – Aflast hjulene ved at opklodse køretøjet. – Flyt køretøjet hver 4. uge, så hjulenes stilling ændres, og dækkene altid belastes på et

andet sted.

– Forøg dæktrykket med 0,3 bar i forhold til det foreskrevne dæktryk.

22 Adria Caravans

Page 23

Inden kørslen

• Kør kun langsomt over kantsten og så vidt muligt i en stump vinkel. Undgå at køre over stejle kantsten og kantsten med skarpe kanter.

– Hvis der stødes voldsomt mod kantsten eller genstand med skarpe kanter som f.eks.

sten, eller hvis der stødes imod med for spids vinkel, kan det medføre dækskader.

• Kør langsomt over højtliggende kloakdæksler.

• Skjulte dækskader udbedres ikke ved at korrigere dæktrykket.

• Anvend ikke brugte dæk. – Dæk ældes, selv om de ikke er blevet kørt eller kun kørt lidt. – Det anbefales at udskifte køretøjets dæk, inkl. reservehjul, ved en alder på 6 år. Hvis

den mindste profildybde nås, skal de udskiftes tilsvarende tidligere.

5.7 Elektrisk belysning

Kontrollér, at alle belysningsanordninger indvendigt og udvendigt på køretøjet fungerer, og udskift defekte lyskilder, før der køres.

Find ud af, hvordan lyskilderne udskiftes, før der køres (kapitel 21).

5.8 Reservenøgle

For at anskaffe en reservenøgle er følgende oplysninger nødvendige:

Nøgle til Nødvendige oplysninger Kan bestilles hos

Karosseri (døre og klapper)

Tabel 2 Reservenøgle

• Køretøjets identifikationsnummer

• Godkendelsesattest, del II

• Nøglenummer

5.9 Generelt tjek, før der køres

Advarsel!

Fare for kvæstelser pga. dele, der flyver omkring

 Inden du kører med campingvognen, skal hjulløbsindsatserne fjernes og opbevares

sikkert.

Advarsel!

Fare og skader på grund læs, der ikke er fastgjort

 Kontrollér efter et par kilometers kørsel, om bagagen i køretøjet er anbragt, så den ikke

skrider.

Gennemgå tjeklisterne (kapitel 23), før der køres.

Adria-servicested

Adria Caravans 23

Page 24

Under kørslen

6 Under kørslen

Vigtigt!

Fare for kvæstelser og beskadigelser af køretøjet

 Vær opmærksom på køretøjets mål ved rangeringsmanøvrer, ved gennemkørsler,

broer, tunneller og ved overhængende grene.

 Køretøjets mål, se indregistreringspapirerne.  Tilbygninger og påbygninger ændrer vægten og målene.  ADRIA-campingvogne er fra en teknisk synsvinkel beregnet til en tilladt maksimumha-

stighed på 100 km/h. Denne maksimumhastighed må ikke overskrides, selv om en højere hastighed er tilladt i rejselandet. Overhold altid hastighedsbegrænsninger, der uafhængigt heraf afviger i enkelte lande.

Henvisning!

• Det er forbudt for personer og medrejsende husdyr at opholde sig i campingvognen under kørslen.

Overhold følgende under kørslen:

 Kontrollér bremseanlæggets funktion og bremseegenskaberne (kørselsretning, påløbs-

bremsens funktion osv.) ved at træde på bremsen ved lav hastighed, før der køres.

 Tilpas køremåden til køretøjets størrelse, kør hensynsfuldt og forudseende.  Kør langsomt på dårlige veje.  Kør lige så hurtigt ned ad bjerge som op ad bjerge.  Skift rettidigt til det næste gear.  Undgå hård opbremsning.  Undgå at styre i ryk, campingvognstoget kan derved begynde at slingre.  Når der køres over broer, skal der regnes med sidevind. På grund af køretøjets størrelse

og højde er en campingvogn mere følsom over for sidevind end en personbil.

 Når lastvognstog overhales, kan campingvognstoget komme ind i et luftsug. En let mod-

styring ophæver denne virkning.

 Undervurdér ikke campingvognstogets længe.  Tag højde for campingvogntogets store kurveradius, når der drejes ind på en vej, og når

der køres i kurver.

 Et campingvognstogs bremsevej er betydeligt længere end ved en personbil. Forøg sik-

kerhedsafstanden i overensstemmelse hermed.

 Lad en anden dirigere, når du bakker, da sidespejlene kan vise afstande forvrænget for-

skelligt.

 Sluk alle "åbne ildsteder" (også køleskab eller varmeovn), der anvendes med gas.

24 Adria Caravans

Page 25

Efter kørslen

7 Efter kørslen

7.1 Krav til en opstillingsplads

Opstillingspladsen skal have en fast, plan undergrund.

7.2 Opstilling af campingvognen

En anden person er nyttig til følgende arbejder.

Justering af køretøjet:

 Bring campingvognen i vater på tværs af kørselsretningen. Hvis det ikke er muligt, skal

du anvende opkørselskiler under de pågældende hjul eller flytte campingvognen, indtil der er fundet et vandret sted, hvis der er tilstrækkelig plads til rådighed.

 Bring campingvognen i vater ved at indstille trækstangsstøttehjulet i kørselsretningen.  Træk håndbremsen.  Sørg for at sikre campingvognen mod at rulle væk med kiler.  Kør altid alle støtteben på køretøjet ud for at forhindre, at campingvognen gynger. Hånd-

svingene findes i det udvendige magasin.

7.2.1 Støtteben

Advarsel!

Beskadigelse af køretøjet

 Drej støtterne helt op, før der køres. Hvis der køres, kan chassiset eller køretøjets bund

blive beskadiget af udkørte støtter.

 På grund støtteben, der rives af, kan andre trafikanter bringes i fare.

Vigtigt!

Beskadigelse af køretøjets chassis

 Det er strengt forbudt at anvende støttebenene til at løfte køretøjet! De er ikke kon-

strueret til dette formål og det kan medføre beskadigelse på chassis og/eller karosseri.

For at køretøjet ikke begynder at gynge unødigt på opstillingspladsen, anbefales det at køre alle støtteben på køretøjet ud.

Adria Caravans 25

Page 26

Efter kørslen

Billede 7 Støtteben

10100009

Udkøring af støtteben:

 Sæt håndsvinget (Billede 7/1) på støttebenet (Billede 7/2).  Drej håndsvinget mod uret for at køre støtterne ud.

Henvisning!

• Læg et fast underlag (Billede 7/3) under støttebenene (Billede 7/2), hvis dit køretøj står på blød undergrund som f.eks. græs eller sand. Det forhindrer, at de synker ned i undergrunden, og gør det lettere at dreje støtterne op, før den næste kørsel påbegyndes.

7.2.2 Eltilslutning

1 Håndsving 2 Støtteben 3 Underlag

Hvis der findes en 230 V-forsyning på opstillingspladsen, kan de elektriske apparater tilsluttes til denne spændingsforsyning (kapitel 10.1.1).

Vær opmærksom på spændingsforsyningens sikring. Hvis der ikke findes en 230 V-forsyning, kan enkelte apparater tilsluttes til trækkøretøjets 12-V-

forsyning. 12-V-forsyningen fungerer kun, hvis trækkøretøjet er tilsluttet og trækkøretøjets tænding er tændt.

Nogle køretøjer er udstyret med deres eget batteri i opholdsrummet (specialudstyr). I disse køretøjer kan elektriske forbrugere også anvendes uden tilslutningen til et trækkøretøj.

7.2.3 Trin

Advarsel!

Fare for kvæstelser

 Stil kun trinet på sikker undergrund.  Træd ikke på kanten af trinet.  Fastgør trinet på jorden.

 Opstil trinet foran køretøjets indgangsdør.

26 Adria Caravans

Page 27

Efter kørslen

7.3 Elektrisk indgangstrin (specialudstyr)

10100051

Nogle køretøjer er udstyret med et elektrisk indgangstrin.

Advarsel!

Fare for ulykker

 Maks. belastning af indgangstrinet: 200 kg.  Belast kun trinnet i fuldstændigt udkørt tilstand.  Kontrollér, før der køres, at indgangstrinet er kørt helt ind.  Kør kun indgangstrinet ind og ud, når det er uden belastning.  Hold mennesker og husdyr væk fra trinet, når det drejes ud og ind.  Kun voksne må betjene indgangstrinet.  Forlad aldrig køretøjet uden udkørt trin.  Spring ikke op på trinet.  Der må kun opholde sig en person på trinet.  Kontrollér pladsen, der står til rådighed, før indgangstrinet køres ind eller ud.  Sørg for, at det udkørte trin ikke udgør en forhindring eller fare for tredjeperson.  Rengør trinet for sne og is ved ugunstige vejrforhold.  Rengør regelmæssigt trinet grundigt for at sikre fejlfri funktion.

1 Indgangstrin 2 Kontakt

Billede 8 Elektrisk indgangstrin

Ind- og udkøring af elektrisk indgangstrin:

Kontakten (Billede 8/2) til at køre ind og ud befinder sig i indgangsområdet ved siden af yderdøren.

 Tryk kort på kontakten (Billede 8/2) i det nederste område, indtil indgangstrinet

(Billede 8/1) er kørt ud.

 Tryk kort på kontakten (Billede 8/2) i det øverste område, indtil indgangstrinet

(Billede 8/1) er kørt ind.

Adria Caravans 27

Page 28

Efter kørslen

7.4 Spildevandstank, mobil (specialudstyr)

10100014

1 Spildevandstank 2 Afløbsrør

Billede 9 Spildevandstank, mobil

Opbevar spildevandstanken (Billede 9/1) i campingvognens gaskasse under kørslen. Afløbsrøret (Billede 9/2) befinder sig til venstre i kørselsretningen på køretøjets bund.

Vær opmærksom på følgende, før vandanlægget anvendes:

 Åbn spildevandstankens dæksel, og opbevar det sikkert.  Stil spildevandstanken (Billede 9/1) under afløbsrøret (Billede 9/2), så der ikke løber

vand ud uden for spildevandstanken.

 Kontrollér spildevandstankens påfyldningsniveau, og tøm spildevandstanken rettidigt i

et tilladt afløb.

28 Adria Caravans

Page 29

Bo i campingvognen

8 Bo i campingvognen

10100037

8.1 Indgangsdør

8.1.1 Åbning/lukning af dør udefra

Billede 10 Åbning/lukning af indgangsdør udefra

Åbning af dør:

 Sæt nøglen i dørlåsen (Billede 10/1), og den i retning af symbolet "åbnet lås" indtil

anslag.

 Nøglen springer tilbage til udgangsstillingen, når den slippes.  Træk nøglen ud.  Træk i dørhåndtaget (Billede 10/2) for at åbne døren.

1 Dørlås 2 Dørhåndtag

Lukning af døren:

 Luk døren, indtil dørlåsen er låst.  Sæt nøglen i dørlåsen (Billede 10/1).  Drej i den modsatte retning indtil anslag. Tryk evt. døren let ind i tætningen.

Nøglen springer tilbage til udgangsstillingen, når den slippes.

 Træk nøglen ud.

1 Dørlås 2 Dørhåndtag

Billede 11 Åbning/lukning af indgangsdør udefra

Åbning af dør:

 Sæt nøglen i dørlåsen (Billede 11/1), og den i retning af dørens hængselsside indtil

anslag. Nøglen springer tilbage til udgangsstillingen, når den slippes.

Adria Caravans 29

Page 30

Bo i campingvognen

 Træk nøglen ud.

 Træk i dørhåndtaget (Billede 11/2) for at åbne døren.

Lukning af døren:

 Luk døren, indtil dørlåsen er låst.  Sæt nøglen i dørlåsen (Billede 11/1).  Drej i den modsatte retning indtil anslag. Tryk evt. døren let ind i tætningen.

Nøglen springer tilbage til udgangsstillingen, når den slippes.

 Træk nøglen ud.

8.1.2 Åbning/lukning af dør indefra

1 Dørhåndtag 2 Døråbner 3 Låseknap

Billede 12 Åbning/lukning af indgangsdør indefra

Åbning/lukning af døren:

 Træk i døråbneren (Billede 12/2), og åbn døren.  Når den slippes, springer døråbneren (Billede 12/2) tilbage til udgangsstillingen.  Træk i dørhåndtaget (Billede 12/1) for at lukke døren.

Låsning af døren:

 Øverst på dørhåndtaget (Billede 12/1) findes låseknappen (Billede 12/3).  Tryk låseknappen (Billede 12/3) ned i dørhåndtaget (Billede 12/1) for at låse den.

30 Adria Caravans

Page 31

Bo i campingvognen

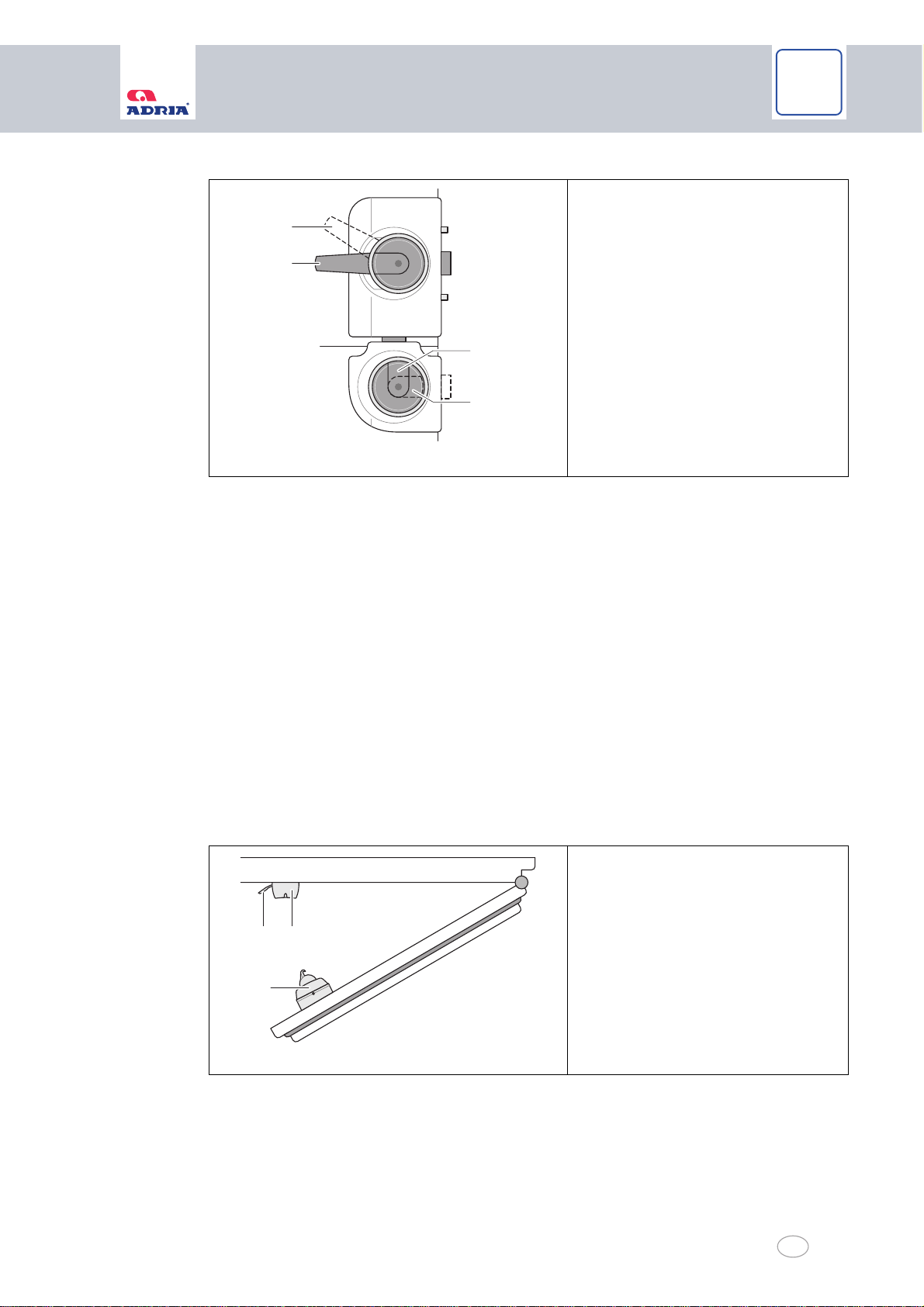

1 Dørhåndtag (dør ulåst)

10100038

10100039

2 Dørhåndtag (dør låst) 3 Delingslås

Billede 13 Åbning/lukning af indgangsdør indefra

Åbning/lukning af døren:

 Tryk dørhåndtaget (Billede 13/1) ned, og åbn døren.  Når den slippes, springer dørhåndtaget (Billede 13/1) tilbage til udgangsstillingen.  Træk i dørhåndtaget (Billede 13/1) for at lukke døren.

Låsning af døren:

 Træk dørhåndtaget (Billede 13/1) op til låsestillingen (Billede 13/2).

Døren er låst og kan kun åbnes udefra med nøglen.

Adskillelse/låsning af todelt dør (specialudstyr):

 Luk døren.  Drej delingslåsen (Billede 13/3) til vandret position (Billede 13/4).

Den øverste del af døren låses op, samtidigt låses den nederste del af døren.

 Stil igen delingslåsen (Billede 13/3) til den lodrette position.

8.1.3 Låseanordning til dør

1 Dørdel 2 Låsedel 3 Lås

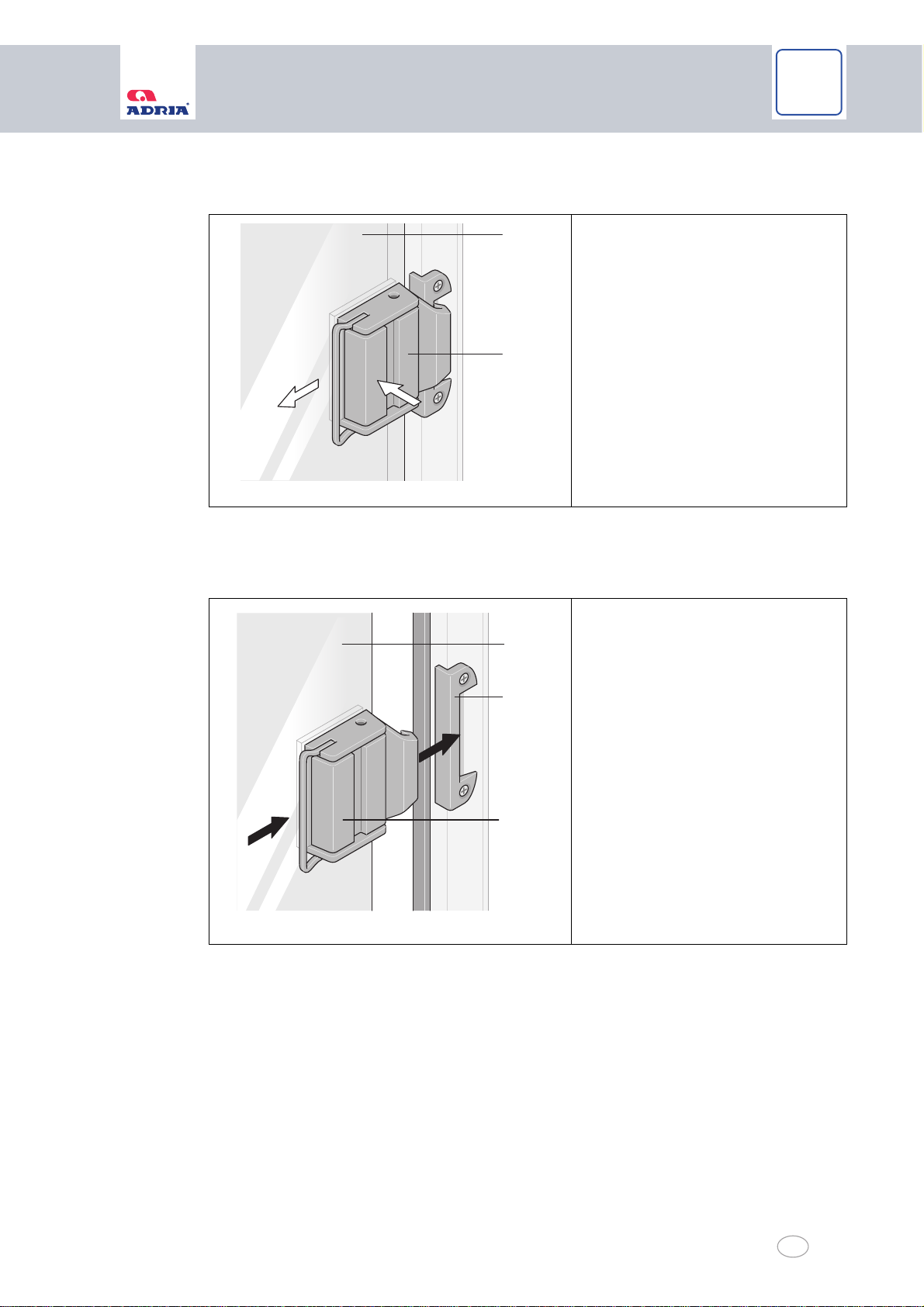

Billede 14 Låseanordning til dør, 2-delt

Oplåsning af dørens låseanordning:

 Træk i låsen (Billede 14/3) på låsedelen (Billede 14/2) på dørens låseanordning.  Træk dørdelen (Billede 14/1) ud af låsedelen med døren.

Adria Caravans 31

Page 32

Bo i campingvognen

8.2 Ventilation og udluftning campingvogn

Fare!

Forgiftning på grund af gas og kulmonoxid

 Hold altid mekaniske ventilationer (i tagluger, i bundpladen) og tagventiler åbne, tildæk

dem aldrig.

Vigtigt!

Mulighed for dannelse af skimmel

 Om natten kan der dannes kondensvand under hynderne. Stil hynderne (skumstof) op,

og udluft dem grundigt for at tørre dem.

• Den rigtige ventilation og udluftning af campingvognen er den bedste forudsætning for en behagelig beboelseskomfort.

• Hver person udskiller pr. time indtil 35 g vand via åndedrættet. Campingvognen skal derfor afhængigt af den relative luftfugtighed ventileres og udluftes gennem vinduerne og taglugerne.

• På grund af madlavning og vådt tøj fordamper der ekstra vand.

• Ved ekstreme vejrforhold kan der dannes kondensvand inde i dobbeltruden af acrylglas. Ved stigende temperaturer fordamper kondensvandet igen, og ruden bliver igen klar.

Yderligere henvisninger findes i kapitlet 17 Vintercamping.

8.3 Ventilationsvinduer

8.3.1 Generelt

Campingvognens ventilationsvinduer er udstyret med en låseautomatik, dvs. ventilationsvinduet går automatisk i indgreb i den ønskede stilling, når det åbnes.

Afhængigt af vinduets bredde kan antallet af låse på vinduets underkant variere.

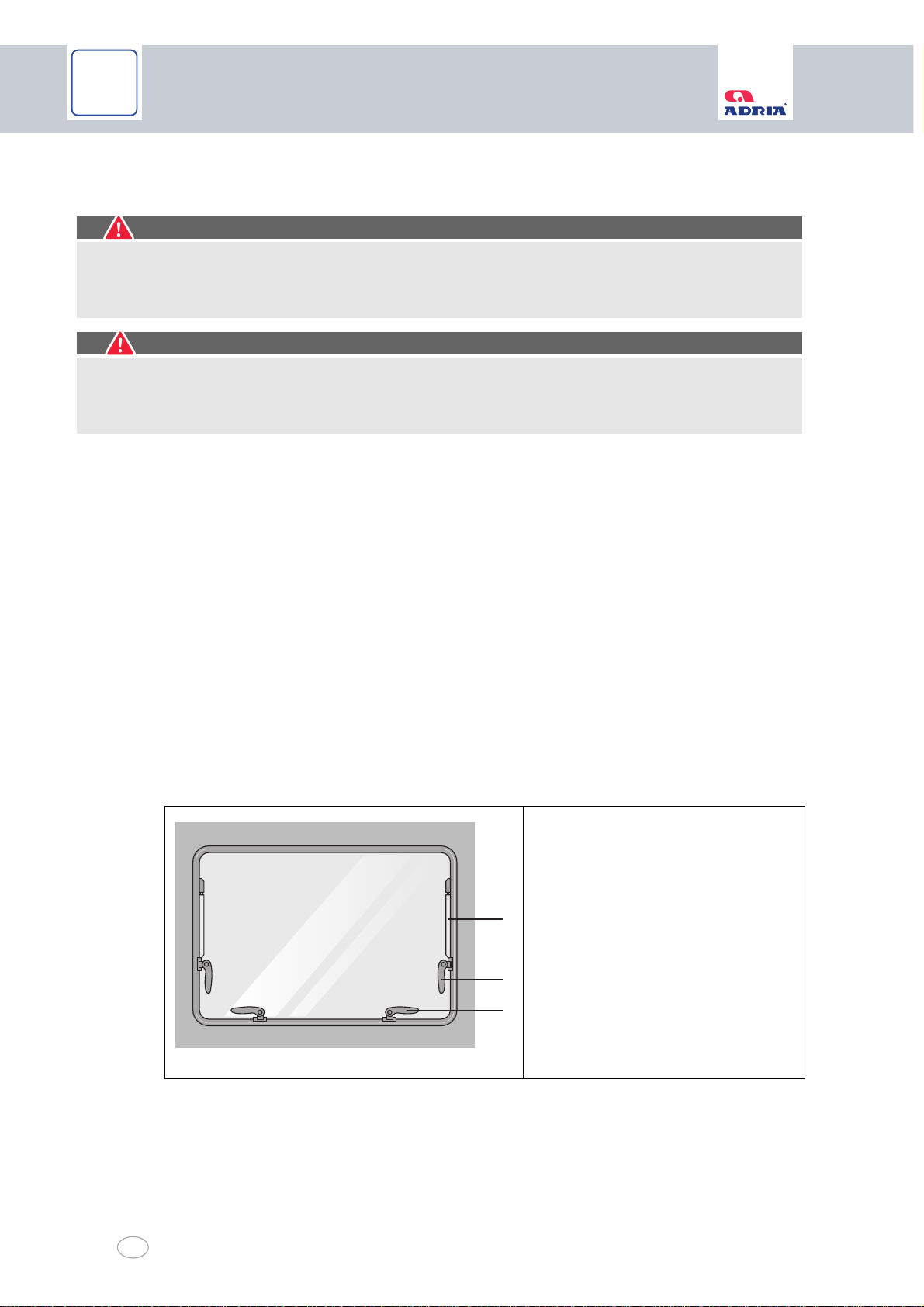

Billede 15 Ventilationsvinduer

Åbning af vinduet:

1 Låsehåndtag ved vinduesholde-

ren

2 Låsehåndtag ved vinduets under-

kant

3 Vinduesholder

 Åbn først de to låsehåndtag (Billede 15/1) på vinduesholderne (Billede 15/3).  Åbn derefter låsehåndtagene (Billede 15/2) på vinduets underkant.  Tryk vinduet ud indtil den ønskede åbningsbredde.

32 Adria Caravans

Page 33

Bo i campingvognen

Lukning af vinduet:

3 24 15

 Åbn ved automatiske vinduesholdere vinduet så meget, at låsen frigives.  Luk først låsehåndtagene på vinduets underkant.  Luk derefter låsehåndtagene på vinduesholderne.

8.3.2 Åbning/lukning af vinduer

Åbn eller luk alle låsehåndtagene, der er monteret på det pågældende ventilationsvindue, for at åbne og lukke ventilationsvinduerne.

1 Sikringsknap 2 Håndtag 3 Låseplade 4 Gaffel 5 Låsehage

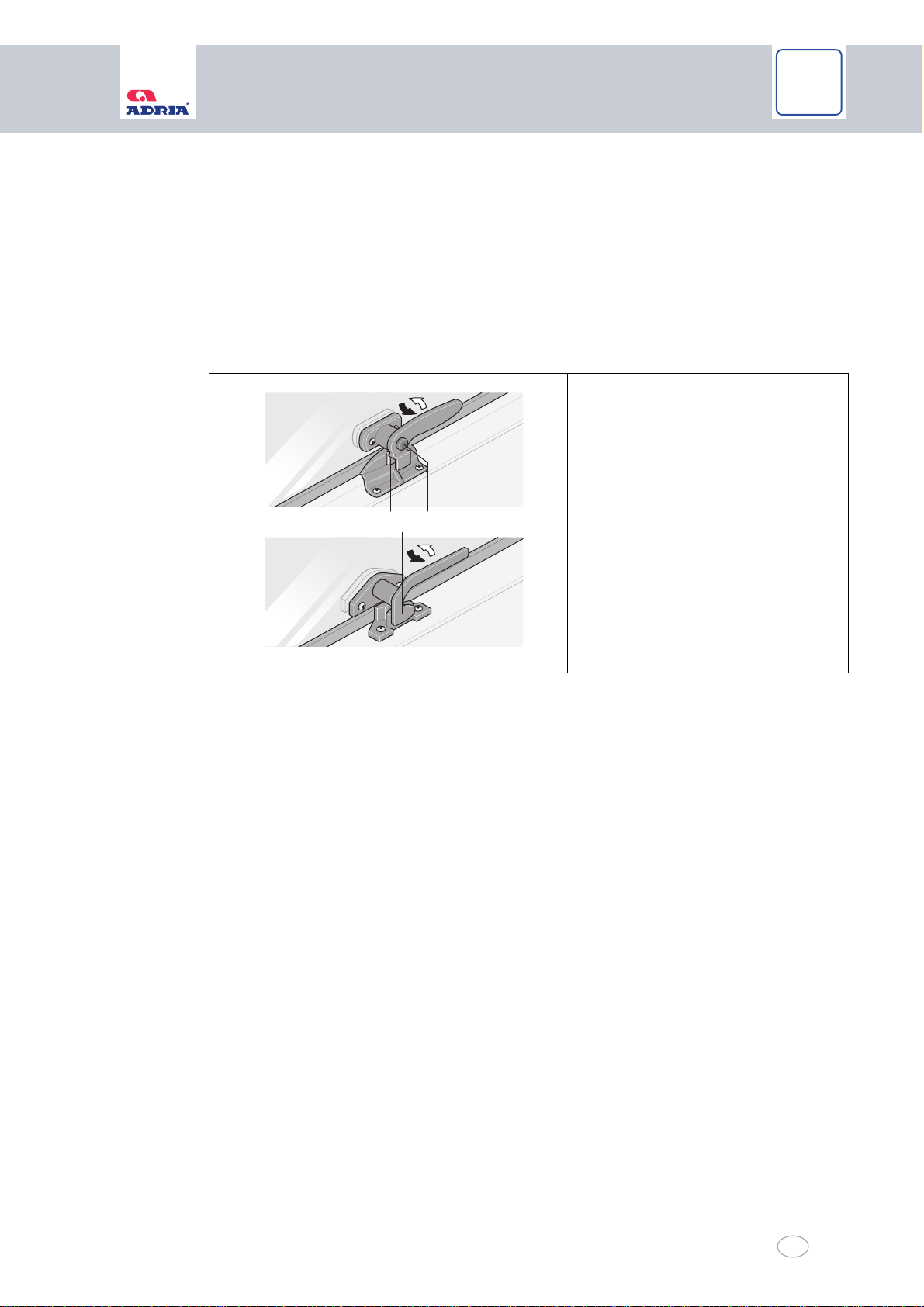

Billede 16 Åbning og lukning af ventilationsvinduer

Åbning af vinduet:

 Tryk på sikringsknappen, og hold den inde, hvis låsehåndtaget er udstyret med en sik-

ringsknap (Billede 16/1).

 Drej håndtaget (Billede 16/2) til vinduets midte.  Åbn alle vinduets låse.  Åbn vinduet.

Lukning af vinduet:

 Luk vinduet.  Tryk på sikringsknappen, og hold den inde, hvis låsehåndtaget er udstyret med en sik-

ringsknap (Billede 16/1).

 Drej håndtaget (Billede 16/2) til vinduesrammen.  Gaflen (Billede 16/4) på håndtaget (Billede 16/2) lukker fuldstændigt på indersiden af

låsepladen (Billede 16/3).

Adria Caravans 33

Page 34

Bo i campingvognen

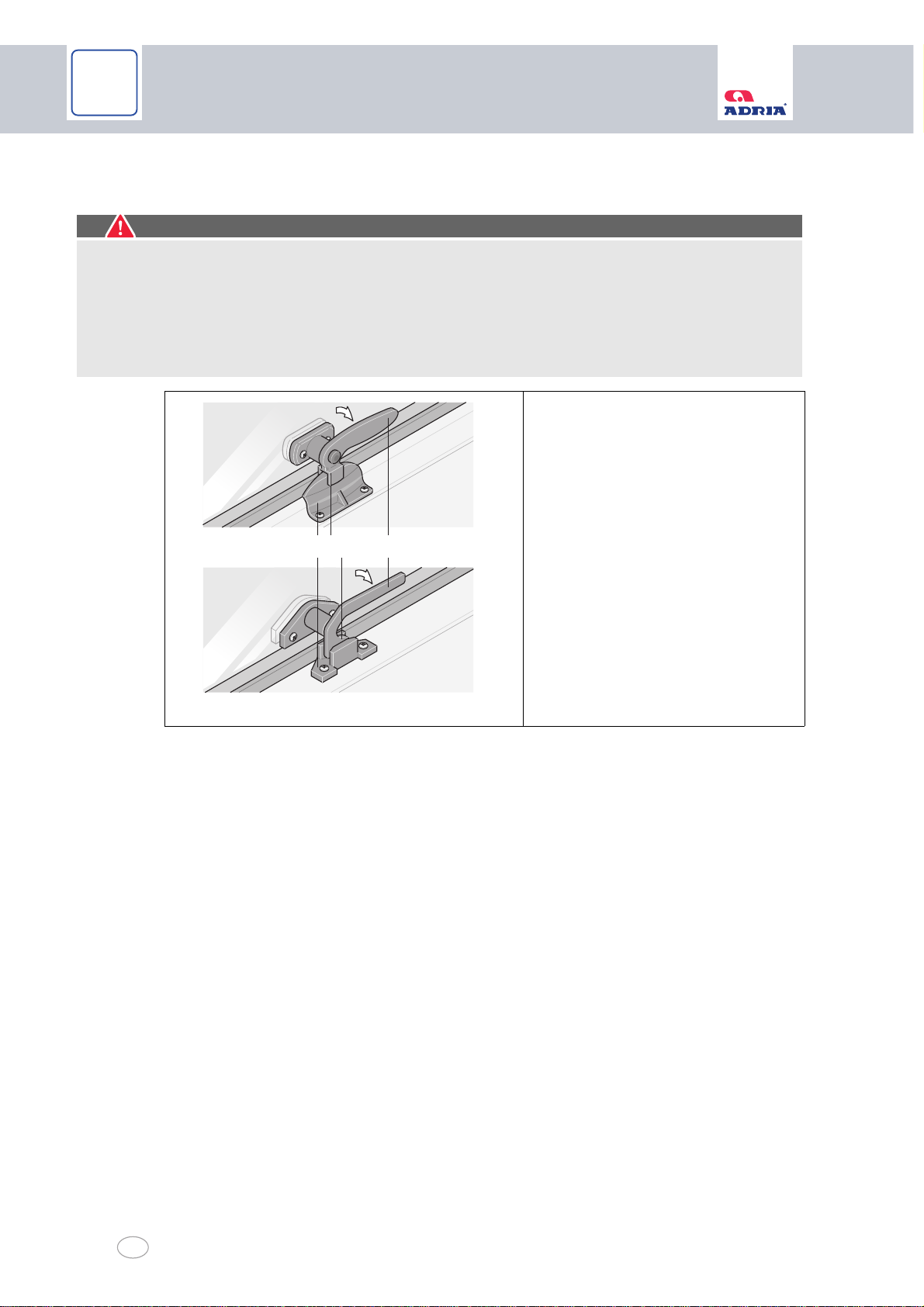

8.3.3 Konstant ventilation

2 13

Vigtigt!

Revnedannelse på vinduesruden

 Luk altid kun håndtaget (Billede 15/2) på vinduets underkant til stillingen „konstant ven-

tilation“, da ruden ellers bøjes. Konsekvensen kan være, at der dannes revner i acrylskiven.

 Sørg for, at alle nederste låse altid lukkes i den samme position, da vinduet ellers kan

blive vredet.

1 Håndtag 2 Låseplade 3 Gaffel 4 Låsehage

Billede 17 Ventilationsvindue konstant ventilation

Anbringelse af vinduet i stillingen "konstant ventilation":

 Åbn låsehåndtaget som beskrevet i kapitel 8.3.2.  Luk vinduet helt.  Sørg ved låsehåndtaget (Billede 17/1) med sikringknap for, at låsepladen (Billede 17/2)

ligger fast i gaflen (Billede 17/3), når håndtaget (Billede 17/1) lukkes.

 Sørg ved låsehåndtaget (Billede 17/1) uden sikringknap for, at låsehagen (Billede 17/4)

ligger fast i udsparingen på låsepladen (Billede 17/2), når håndtaget (Billede 17/1) lukkes.

34 Adria Caravans

Page 35

Bo i campingvognen

8.3.4 Skydevindue (specialudstyr)

Billede 18 Åbning af skydevinduet

Åbning af skydevinduet:

 Tryk på håndtaget (Billede 18/2).  Skub vinduet (Billede 18/1) til side.

1 Vinduer 2 Håndtag

1 Vinduer 2 Håndtag 3 Lås

Billede 19 Lukning af skydevinduet

Lukning af skydevinduet:

 Luk vinduet (Billede 19/1), indtil håndtaget (Billede 19/2) går i indgreb i låsen

(Billede 19/3).

Adria Caravans 35

Page 36

Bo i campingvognen

8.4 Vindue mørke rullegardiner og insektrullegardiner

8.4.1 Mørkt rullegardin og insektrullegardin - variant 1

Vigtigt!

Beskadigelse af insektrullegardinet

 Hold fast i insektrullegardinet (Billede 20/3), når begge rullegardiner låses op, da det

ellers ruller hurtigt op med fjederkraft. Hvis det ruller hurtigt op, kan rullefjederen og rullegardinet blive beskadiget.

1 Mørkt rullegardin 2 Trykknap 3 Insektrullegardin 4 Lås

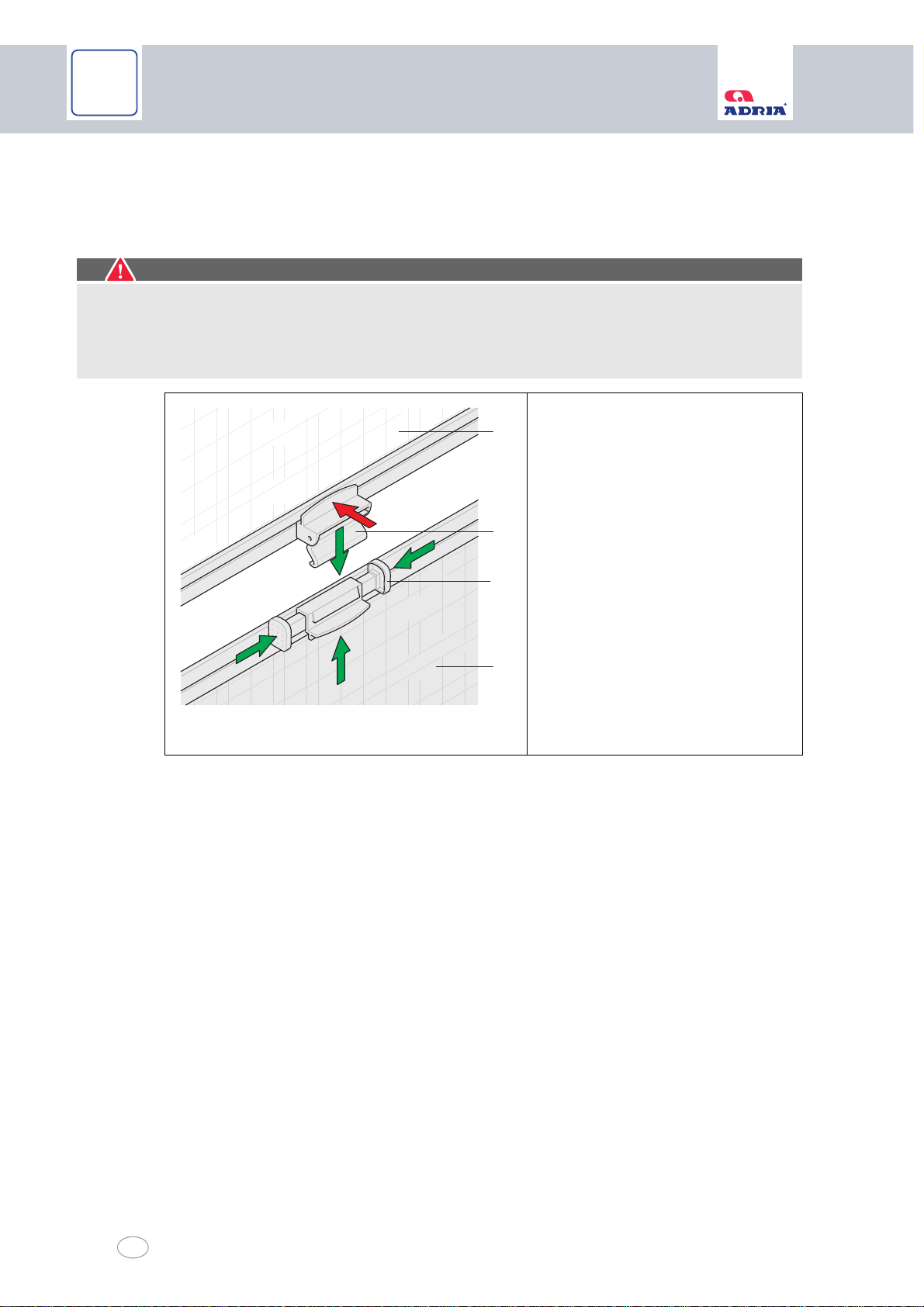

Billede 20 Åbning/lukning af mørkt rullegardin og insekt-

rullegardin - variant 1

Det mørke rullegardin (Billede 20/1) befinder sig forneden i vinduesrammen. Insektrullegardinet (Billede 20/3) er monteret foroven i vinduesrammen.

Åbning og lukning af det mørke rullegardin:

 Tryk de to trykknapper (Billede 20/2) sammen.  Skub rullegardinet til den ønskede position.

Når de to trykknapper slippes, klemmes rullegardinet automatisk fast. Det mørke rullegardin (Billede 20/1) er udstyret med en blokering, så det kan låses på forskel-

lige låsepositioner.

Åbning og lukning af insektrullegardinet:

 Træk insektrullegardinet (Billede 20/3) så langt ned, at låsen (Billede 20/4) går i indgreb

i det mørke rullegardinet (Billede 20/1).

Insektrullegardinet (Billede 20/3) kan kun betjenes sammen med det mørke rullegardin (Billede 20/1).

Adskillelse af insektrullegardinet fra det mørke rullegardin:

 Tryk på låsen (Billede 20/4) på de to rullegardiner i det øverste område.

36 Adria Caravans

Page 37

Bo i campingvognen

8.4.2 Mørkt rullegardin og insektrullegardin - variant 2

1 2

Vigtigt!

Beskadigelse af insektrullegardinet

 Hold fast i de to rullegardiner (Billede 21/1) og (Billede 21/2), når de låses op, da de

ellers ruller hurtigt op med fjederkraft. Hvis de ruller hurtigt op, kan rullefjedrene og rullegardinerne blive beskadiget.

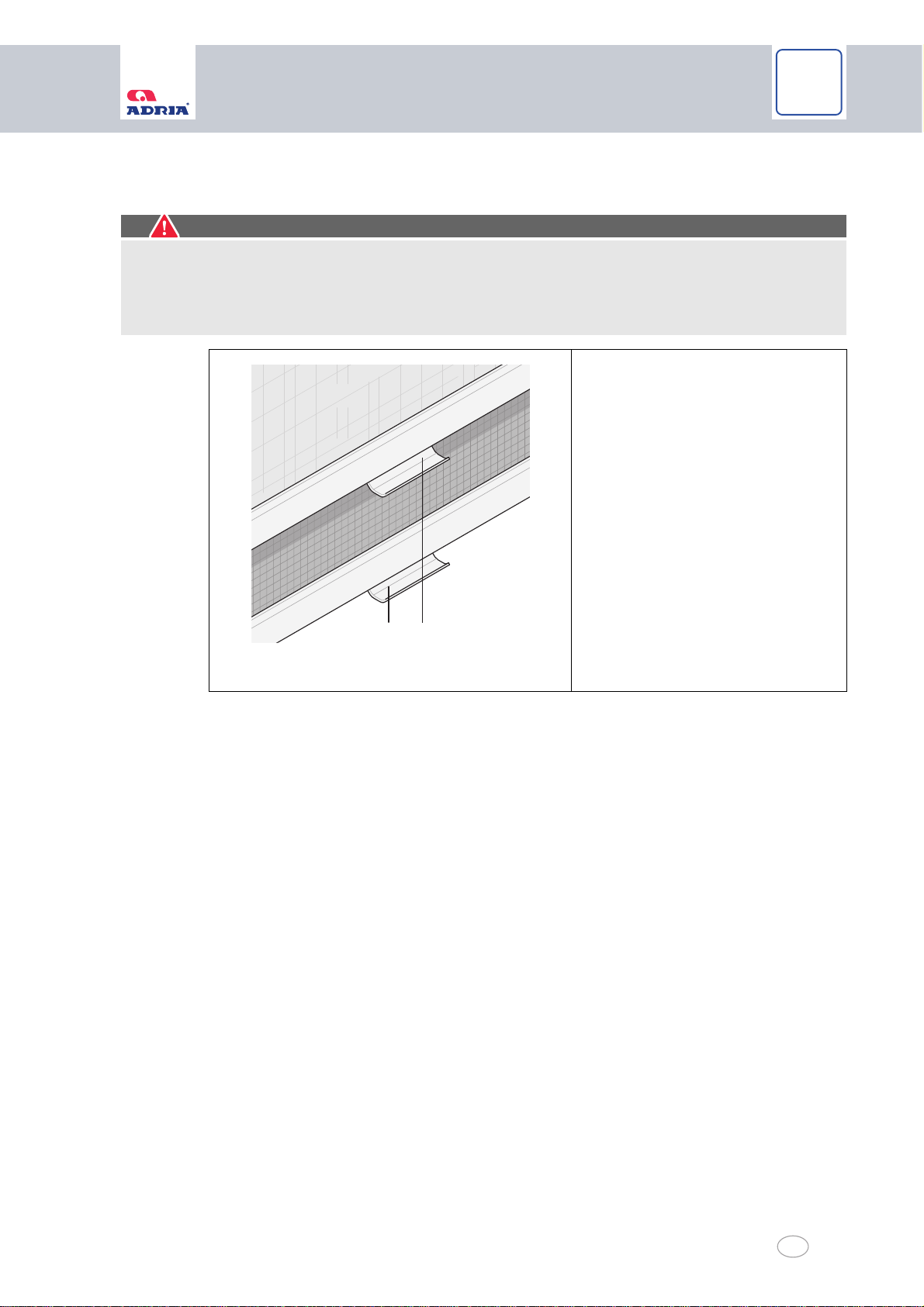

1 Insektrullegardin med håndtag 2 Mørkt rullegardin med håndtag

Billede 21 Åbning/lukning af mørkt rullegardin og insekt-

rullegardin - variant 2

Det mørke rullegardin (Billede 21/1) og insektrullegardinet (Billede 21/2) befinder sig foroven i vinduesrammen og kan betjenes uafhængigt af hinanden.

Åbning/lukning af insektrullegardinet:

 Træk insektrullegardinet (Billede 21/1) ned med håndtaget, og fastgør det i låsen på

begge sider på vinduesrammen.

 Tryk håndtaget ned, og træk det lidt ind for at frigøre insektrullegardinet fra låsen.

Åbning/lukning af det mørke rullegardin:

 For at lukke det mørke rullegardin (Billede 21/2) skal insektrullegardinet (Billede 21/1)

først være lukket. Det mørke rullegardin (Billede 21/2) er udstyret med en blokering, så det kan låses på

forskellige låsepositioner.

 Træk det mørke rullegardin (Billede 21/2) ned med håndtaget. Sæt det mørke rullegar-

din ind i låsen på begge sider på vinduesrammen, hvis det mørke rullegardin lukkes helt.

 Tryk håndtaget ned, og træk det lidt ind for at frigøre det mørke rullegardin fra låsen.

Adria Caravans 37

Page 38

Bo i campingvognen

8.4.3 Mørkt rullegardin og insektrullegardin - variant 3

3 4

Det mørke rullegardin (Billede 22/1) og insektrullegardinet (Billede 22/2) befinder sig begge i den øverste vinduesramme. Det mørke rullegardin følger insektnettet.

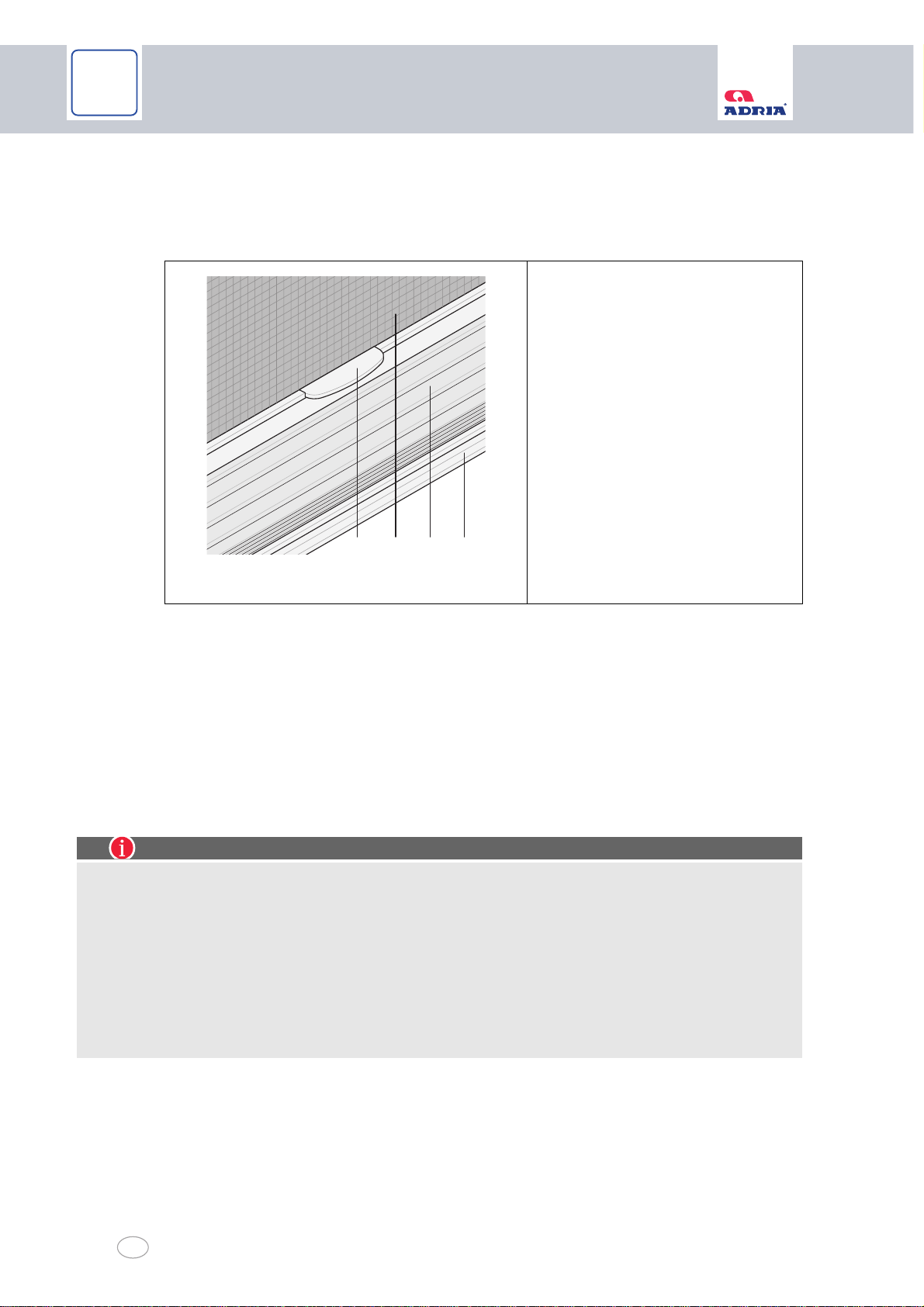

1 Håndtag 2 Insektrullegardin med håndtag 3 Mørkt rullegardin 4 Grebsliste

Billede 22 Åbning/lukning af mørkt rullegardin og insekt-

rullegardin - variant 3

Åbning/lukning af det mørke rullegardin:

 Træk det mørke rullegardin (Billede 22/1) ned eller op med grebslisten (Billede 22/4). Det mørke rullegardin (Billede 22/1) kan forskydes trinløst op eller ned.

Åbning/lukning af insektrullegardinet:

 Træk insektrullegardinet (Billede 22/2) ned eller ned med håndtaget (Billede 22/1).

8.5 Tagåbninger

8.5.1 Generelt

Henvisning!

• Kontrollér tagåbningerne for skader på glaskuplen, før der køres.

• Luk tagåbningerne, før campingvognen forlades. Fare på grund af indbrud, regnvand eller vind.

• Åbn ikke tagåbningerne ved kraftig vind, regn eller i snevejr.

• Fjern sne, is og andre urenheder, før tagåbningerne åbnes.

• Luk tagåbningerne, før der køres.

• Åbn det mørke rullegardin og insektrullegardinet, før der køres.

• Opsøg et fagværksted, når der forekommer fejl eller forstyrrelser.

38 Adria Caravans

Page 39

Bo i campingvognen

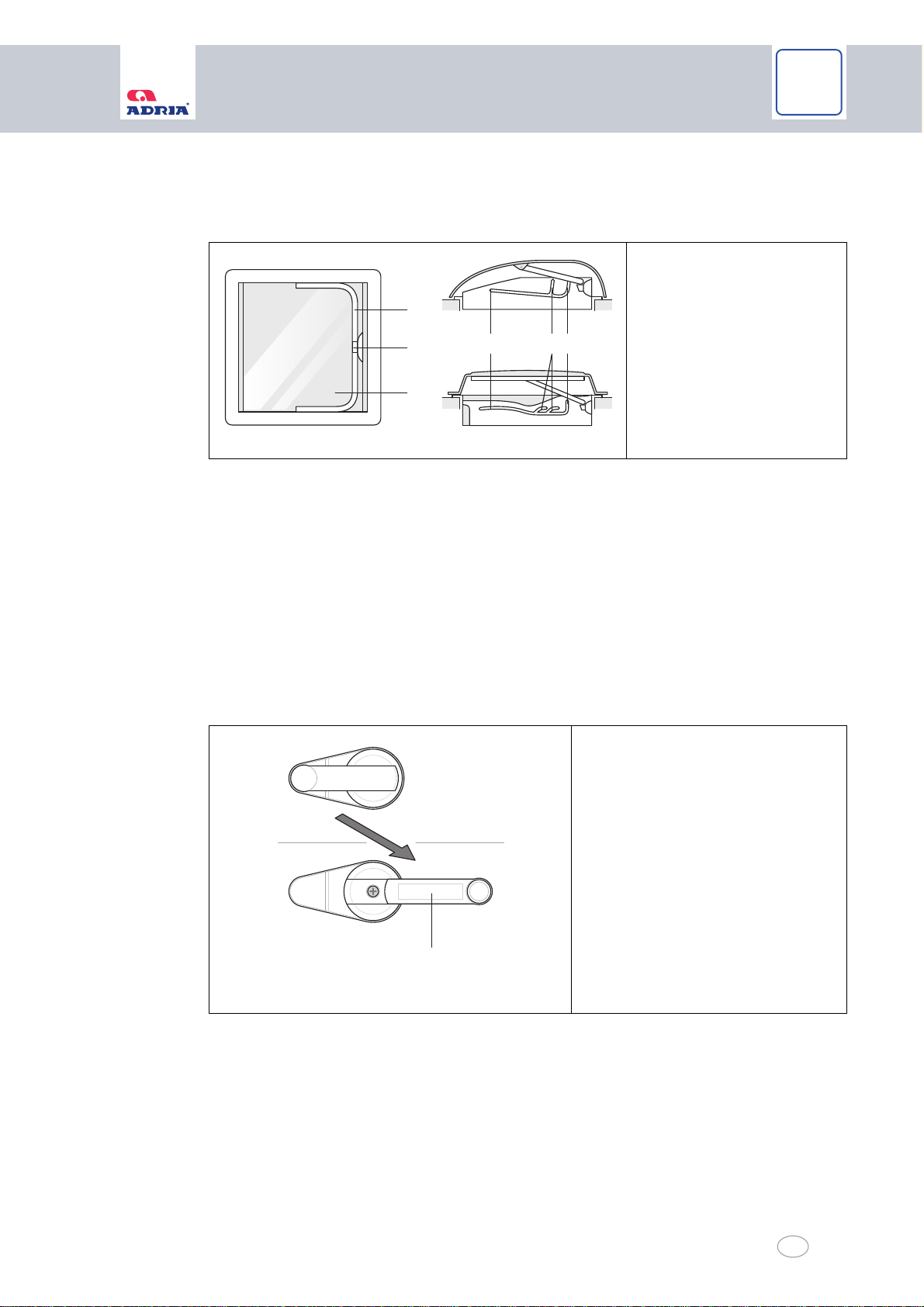

8.5.2 Tagluge med betjeningsbøjle (specialudstyr)

456

Taglugen med betjeningsbøjle kan vippes op i den ene side.

1 Glaskuppel 2 Låseknap 3 Bøjle 4 Stilling "lukket" 5 Stilling "ventilation" 6 Stilling "åben"

Billede 23 Åbning/lukning med tagluge med betjeningsbøjle

Åbning af taglugen:

 Tryk på låseknappen (Billede 23/2) for at åbne glaskuplen (Billede 23/1), og træk bøjlen

(Billede 23/3) ned.

 Skub bøjlen (Billede 23/3) til den ønskede stilling. „Ventilation“ (Billede 23/5) eller

„åbnet“ (Billede 23/6) er åbnet.

Lukning af taglugen:

 Skub bøjlen (Billede 23/3) i retning af låseknappen (Billede 23/2) for at lukke.  Tryk på låseknappen (Billede 23/2), og skub bøjlen

(Billede 23/3) til stillingen „lukket“.

8.5.3 Tagluge med håndsvingsbetjening (specialudstyr)

1 Håndsving

Billede 24 Åbning/lukning med tagluge med håndsvings-

betjening

Åbning af taglugen:

Nogle modeller er udstyret med ekstra låsehåndtag (Billede 16).

 For at åbne glaskuplen skal du først klappe håndsvinget (Billede 24/1) ud.  Drej kun håndsvinget, indtil der kan mærkes modstand.

Taglugen er nu åbnet maksimalt. Alle mellemstillinger er mulige.

Adria Caravans 39

Page 40

Bo i campingvognen

Lukning af taglugen:

1 2

 Drej igen håndsvinget (Billede 24/1), indtil der kan mærkes modstand.

Før du klapper håndsvinget ind, skal der være en let forspænding på håndtaget.

 Løsn efter behov fastgørelsesskruen, tag håndsvinget ud af fortandingen, og placér det

igen. Sæt derefter håndsvinget på fortandingen igen, og skru til. Kontrollér låsen ved at løfte glaskuplen med hånden.

 Luk evt. låsehåndtaget (Billede 16).

8.5.4 Tagluge med drejehåndtag

1 Glaskuppel 2 Lås

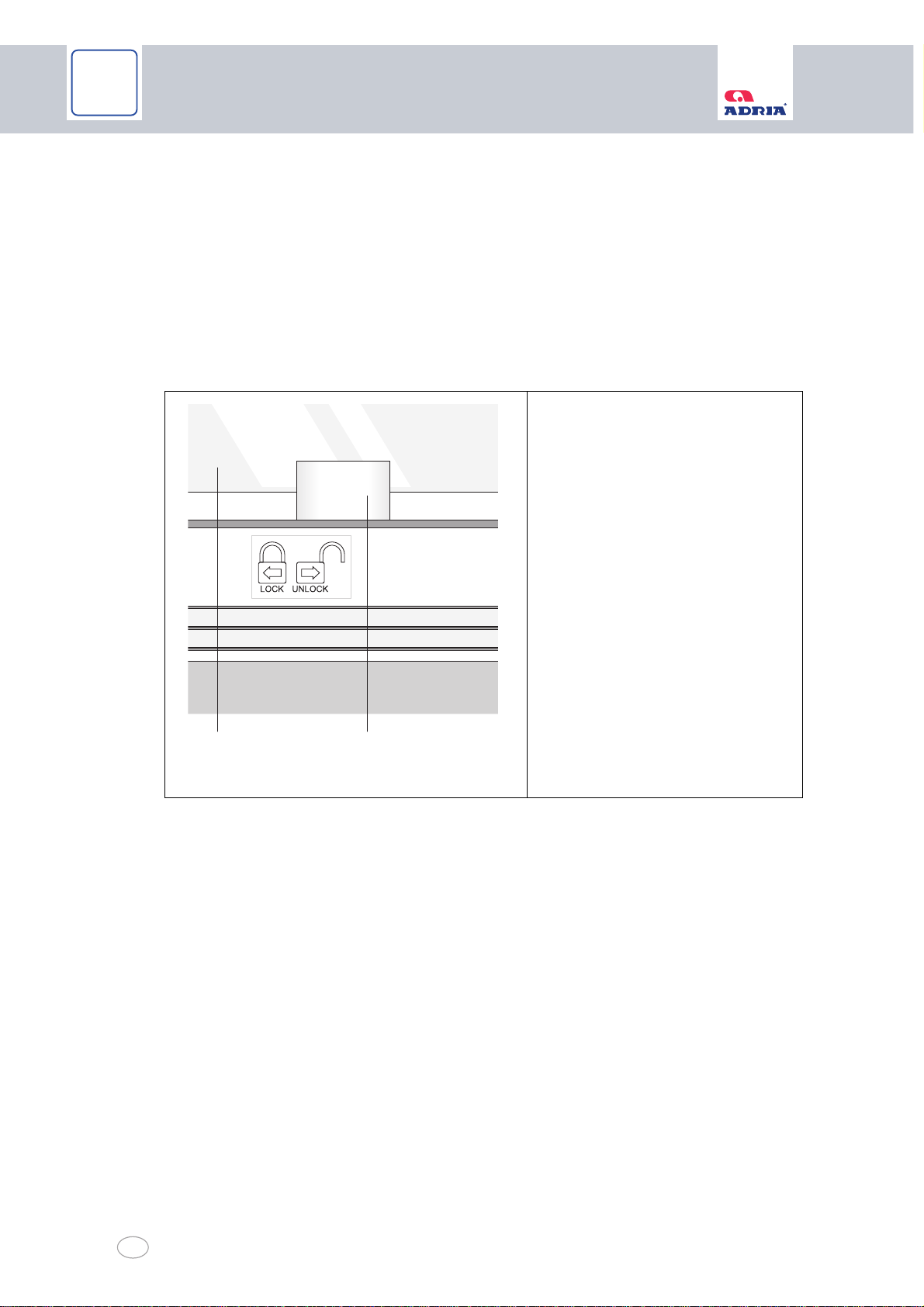

Billede 25 Oplåsning/låsning af tagluge med drejehånd-

tag

Oplåsning af taglugen:

 Skub taglugens lås (Billede 25/2) til positionen „lås op“.

Låsning af taglugen:

 Skub låsen (Billede 25/2) til positionen „lås“, når glaskuplen (Billede 25/1) er låst.

40 Adria Caravans

Page 41

Bo i campingvognen

1 Drejeknap

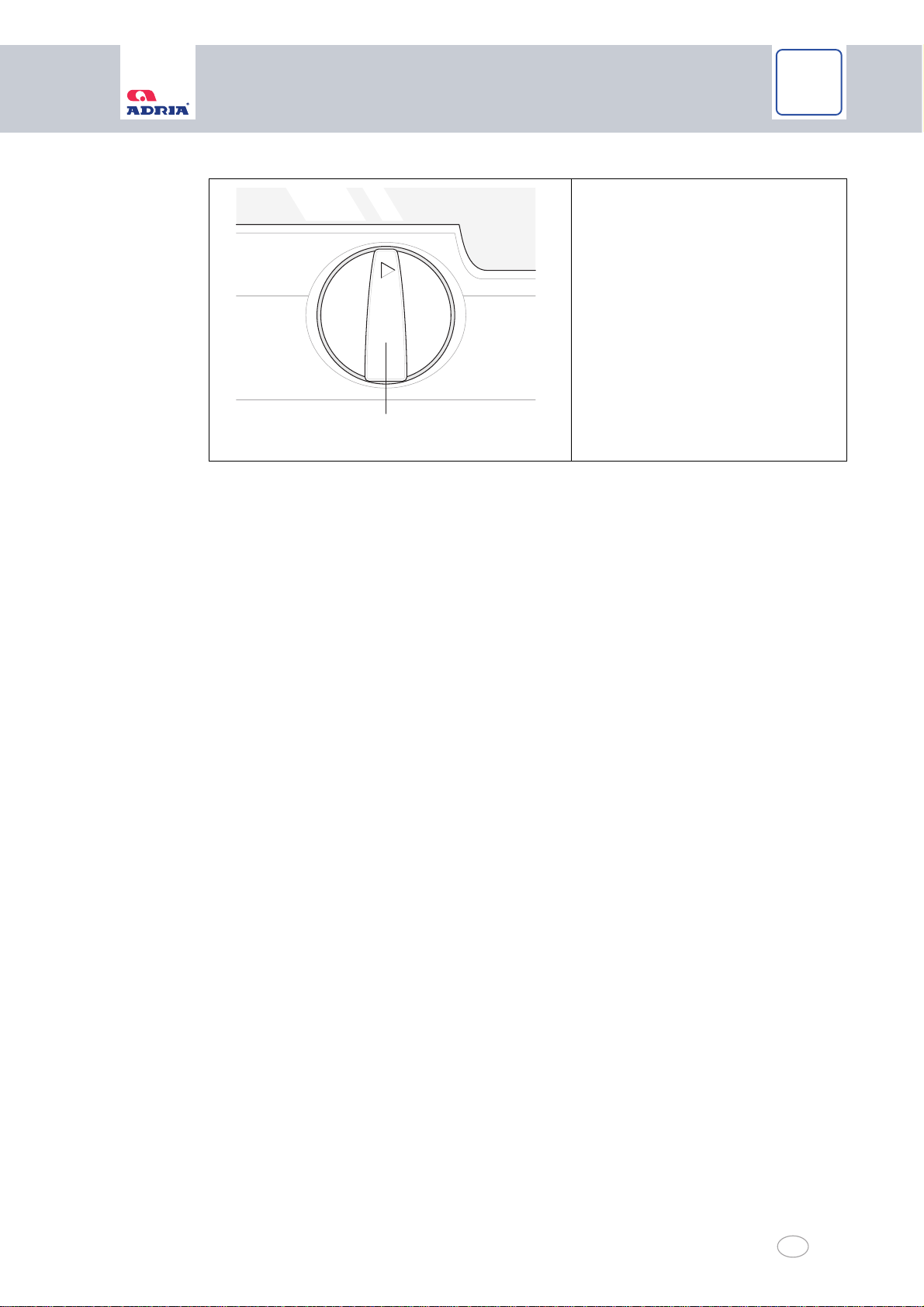

Billede 26 Åbning/lukning af taglugen

Åbning af taglugen:

 Drej drejeknappen (Billede 26/1) med uret for at åbne glaskuplen.  Drej kun drejeknappen, indtil der kan mærkes modstand.

Taglugen er nu åbnet maksimalt. Alle mellemstillinger er mulige.

Lukning af taglugen:

 Drej igen drejeknappen (Billede 26/1) mod uret, indtil der kan mærkes modstand.  Lås derefter taglugen.  Kontrollér låsen ved at løfte glaskuplen med hånden.

Adria Caravans 41

Page 42

Bo i campingvognen

8.5.5 Tagluge modsatløbende mørke rullegardiner og insektrulle-

gardiner

Henvisning!

• De to rullegardiner kan indstilles trinløst og kan betjenes sammen eller uafhængigt af hinanden.

• Det mørke rullegardin må ved solskin være lukket maks. 75 %. Luften skal kunne cirkulere.

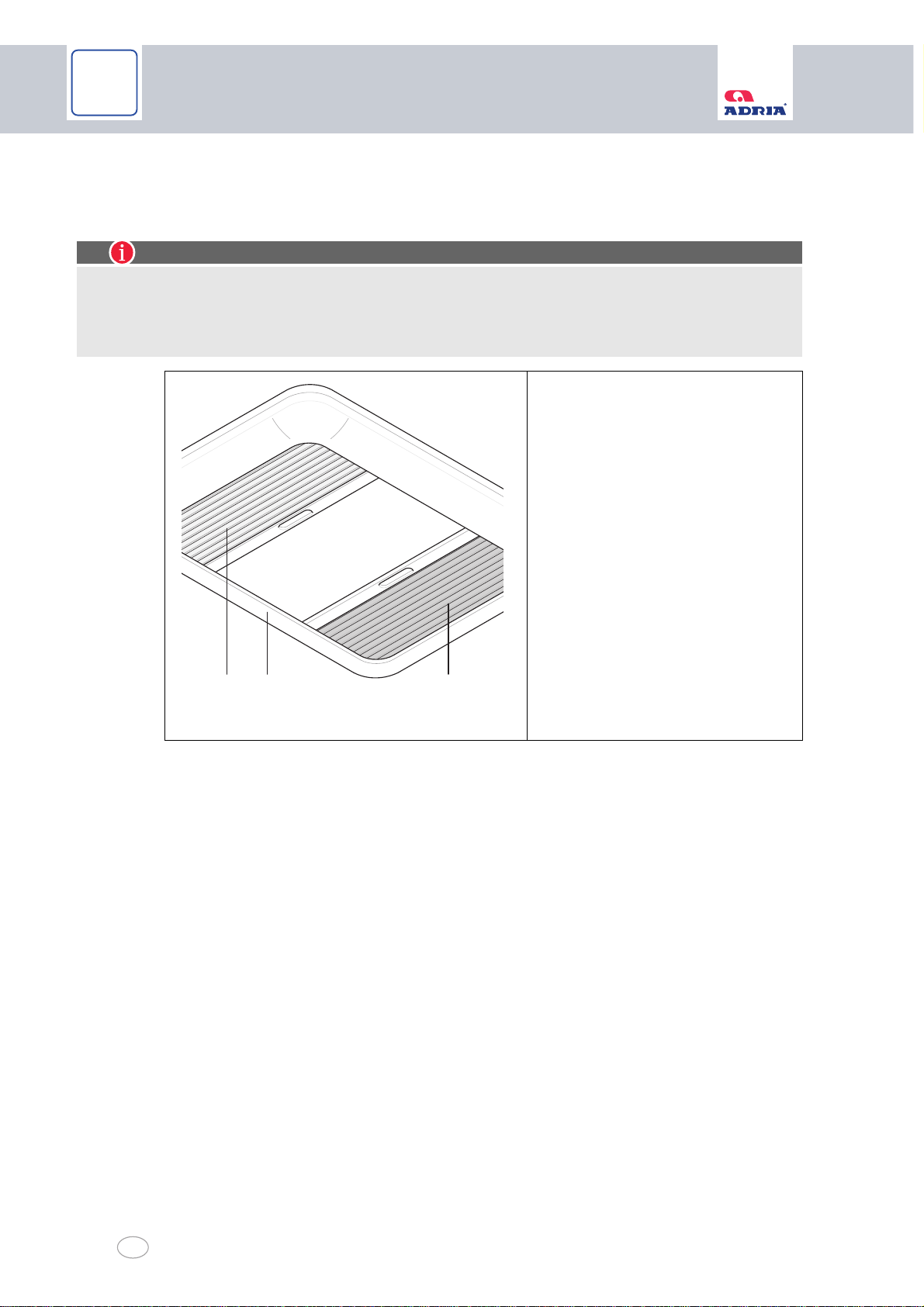

1 Indvendige rammer 2 Mørkt rullegardin 3 Insektrullegardin

Billede 27 Tagluge modsatløbende mørke rullegardiner

og insektrullegardiner

Det mørke rullegardin (Billede 27/2) og insektrullegardinet (Billede 27/3) er placeret i taglugernes indvendige ramme (Billede 27/1).

Åbning/lukning af det mørke rullegardin og insektrullegardinet:

 Tag fat i fordybningen på slutstangen på det mørke rullegardin (Billede 27/2) eller insek-

trullegardinet (Billede 27/3).

 Skub det til den ønskede position.

42 Adria Caravans

Page 43

Bo i campingvognen

8.5.6 Tagluge med ensløbende mørke rullegardiner og insektrulle-

1 2

gardiner

Henvisning!

• De to rullegardiner kan indstilles trinløst og kan betjenes sammen eller uafhængigt af hinanden.

• Når håndtaget slippes, klemmes rullegardinet automatisk fast i taglugernes indvendige ramme.

• Det mørke rullegardin må ved solskin være lukket maks. 75 %. Luften skal kunne cirkulere.

1 Insektrullegardin 2 Mørkt rullegardin

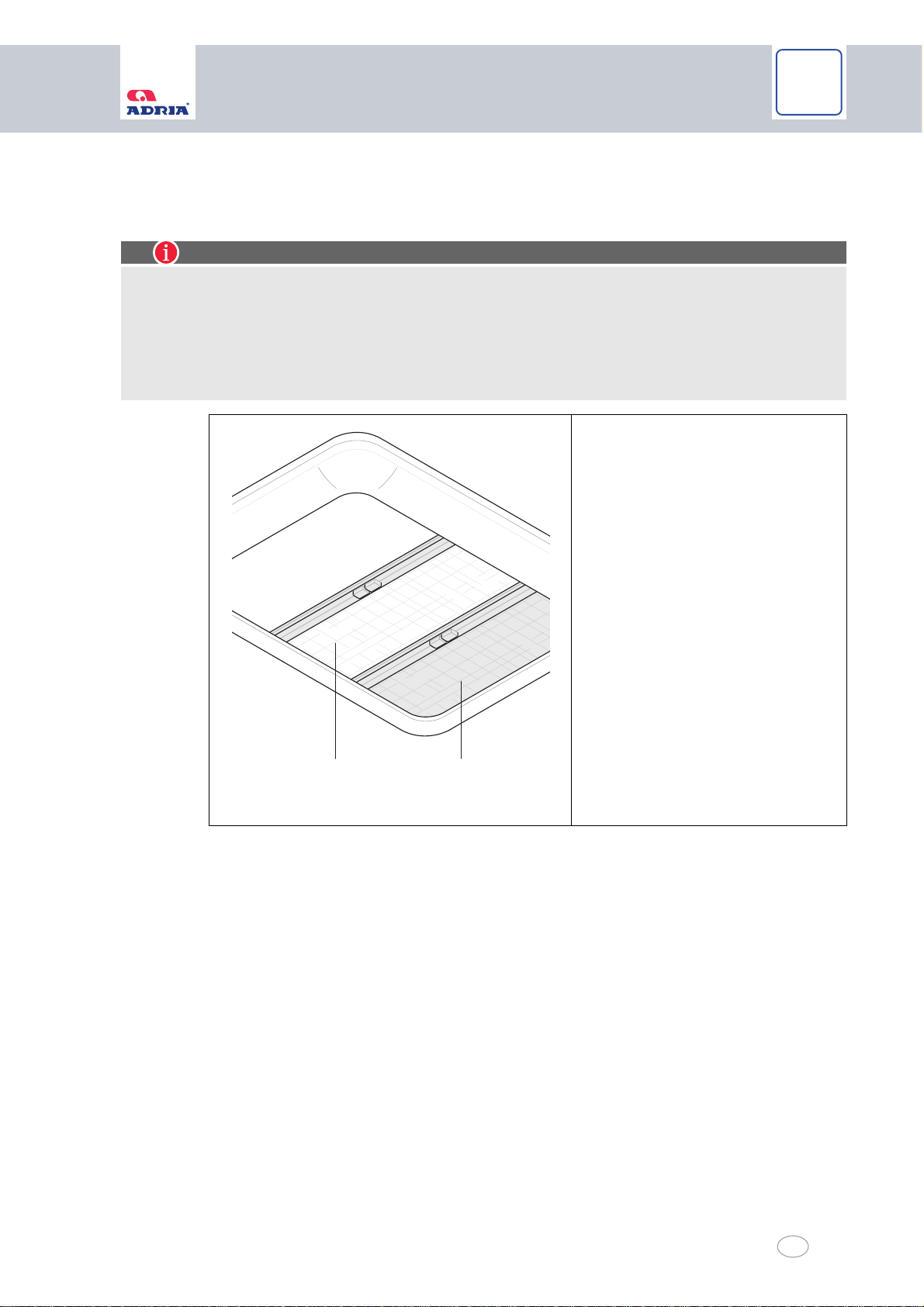

Billede 28 Tagluge med ensløbende mørke rullegardi-

ner og insektrullegardiner

Det mørke rullegardin (Billede 28/2) og insektrullegardinet (Billede 28/1) er placeret i taglugens indvendige ramme.

Åbning/lukning af det mørke rullegardin og insektrullegardinet:

 Tryk håndtagshalvdelene på det mørke rullegardin (Billede 28/2) eller insektrullegardi-

net (Billede 28/1) sammen.

 Skub det til den ønskede position.

Adria Caravans 43

Page 44

Bo i campingvognen

8.5.7 Tagluge med mørke rullegardiner og insektbeskyttelse efter

hinanden

Henvisning!

• De to foldeenheder kan indstilles trinløst og kan betjenes sammen eller uafhængigt af hinanden.

• Når betjeningsstangen slippes, bliver foldeenheden stående i positionen.

• Insektnettet er integreret i den anden betjeningsstang og gør maks. lys eller mørke med insektnetfunktion mulig.

• Foldegardinet må ved solskin være lukket maks. 75 %. Luften skal kunne cirkulere.

1 Insektnet 2 Insektnettets betjeningsstav 3 Gardin 4 Betjeningsstang på det mørke

foldegardin

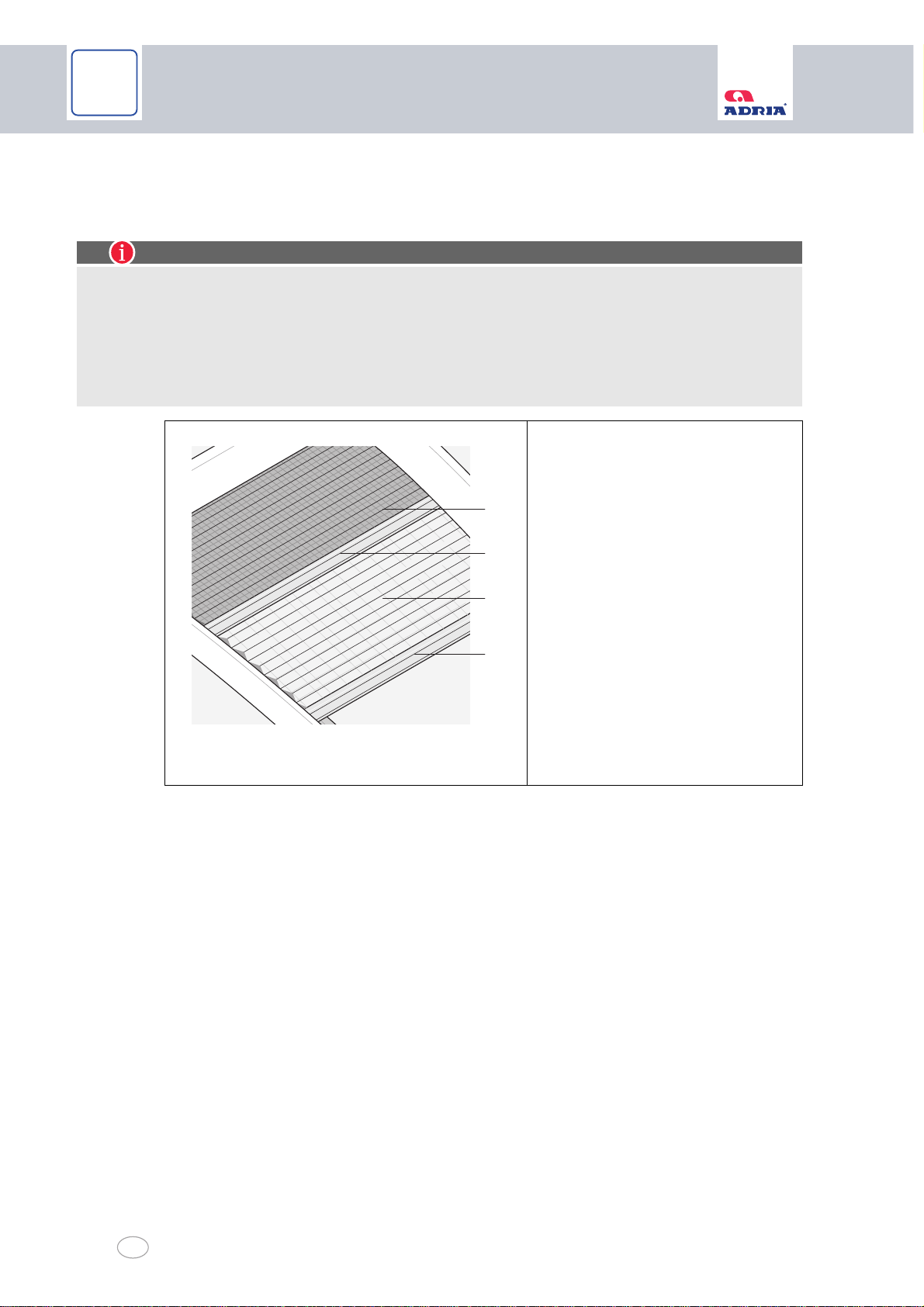

Billede 29 Tagluge med mørke rullegardiner og insekt-

rullegardiner efter hinanden

Åbning/lukning af det mørke rullegardin og insektrullegardinet:

Insektnettet (Billede 29/1) er fast forbundet med det mørke foldegardin (Billede 29/2). Når det mørke foldegardin åbnes, skal insektnettet evt. føres med.

 Tag fat i foldegardinet (Billede 29/3) på betjeningsstangen (Billede 29/4).  Skub det til den ønskede position.

8.5.8 Vedligeholdelse af taglugerne

Henvisninger vedrørende vedligeholdelse af taglugerne findes i kapitlet "Vedligeholdelse" (kapitel 19.1.1).

44 Adria Caravans

Page 45

Bo i campingvognen

8.6 Kontrol- og instrumentpanel

10100113

4 5

Afhængigt af modellen blev der i campingvognene monteret følgende kontrol- og instrumentpaneler

• LT 413 (med strømforsyningsenhed CSV 4xx, kapitel 10.3.2)

• EN-panel (med strømforsyningsenhed BCA, kapitel 10.3.3) På kontrol- og instrumentpanelerne batterispændingen og afhængigt af modellen vand- og

tankfyldningsniveauet aflæses. Kontrol- og instrumentpanelerne er placeret i kabinen.

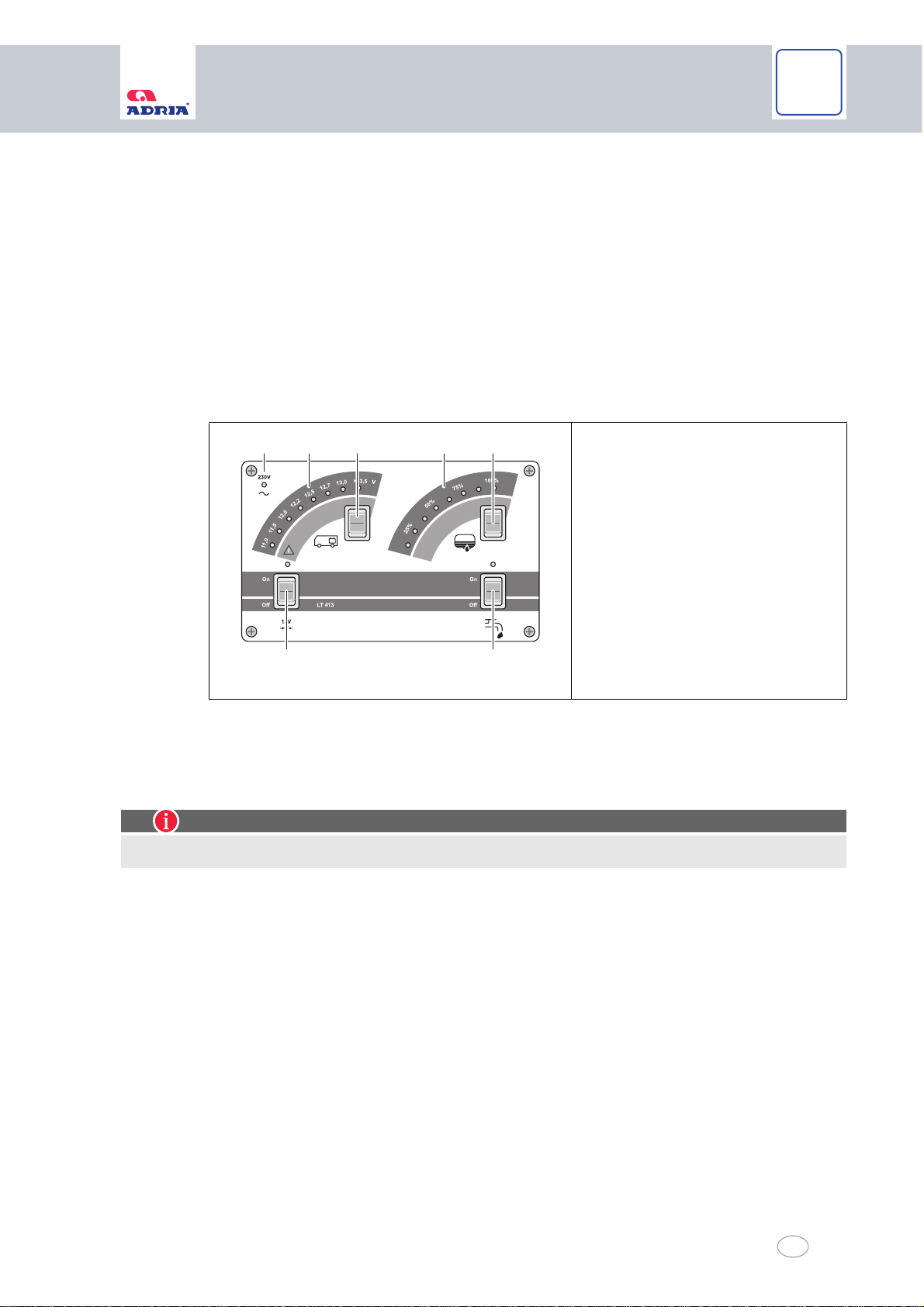

8.6.1 Kontrol- og instrumentpanel LT 413

1 Tast "12 V til/fra" 2 Visning „ekstern spændingsfor-

syning 230 V“ 3 Visning "batterispænding" 4 Tast "batterispænding" 5 Visning "tankfyldningsniveau" 6 Tast "tankfyldningsniveau" 7 Kontakt "vandforsyning"

Billede 30 Kontrol- og instrumentpanel LT 413

Hovedafbryder „instrumentnet 12 V“:

 Tryk på hovedafbryderen til instrumentnettet (Billede 30/1) for at tænde eller slukke for-

syningsspændingen til alle 12 V-forbrugere.

 Sluk hovedafbryderen, hvis du forlader campingvognen i længere tid.

Henvisning!

Køleskabsstyringen er også i drift, når hovedafbryderen er slukket.

Tast "batterispænding":

 Tryk tasten (Billede 30/4) ned for at vise opladningstilstanden for opholdsrummets bat-

teri. Det har ingen funktion at trykke tasten op.

 Aflæs opladningstilstanden for opholdsrummets batteri på visningen „batterispænding“

(Billede 30/3).

Visning „ekstern spændingsforsyning 230 V“:

 Etablér forbindelsen mellem køretøjet og en 230 V-spændingsforsyning (kapitel 10.1.1).  Kontrollér, at sikringsautomaten i sikringsskabet (kapitel 10.2) er tilkoblet.

Visningen "ekstern spændingsforsyning 230 V“ (Billede 30/2) lyser.

Adria Caravans 45

Page 46

Bo i campingvognen

Tast „tankfyldningsniveau“:

10100049

1 2 3 4

 Tryk tasten (Billede 30/6) ned for at vise vandtankens fyldningsniveau. Det har ingen

funktion at trykke tasten op.

 Aflæs på visningen „tankfyldningsniveau“ (Billede 30/5), hvor fuld vandtanken er.

Tænd/sluk for vandforsyningen:

 Tryk på kontakten „vandforsyning“ (Billede 30/7) for at tænde eller slukke forsynings-

spændingen til vandpumpen. Vandpumpen tilkobles ved at åbne en vandhane.

 Frakobl vandforsyningen med tasten, hvis du forlader køretøjet i længere tid. Yderligere henvisninger findes i den separate vejledning fra producenten.

8.6.2 Kontrol- og instrumentpanel, type EN-panel

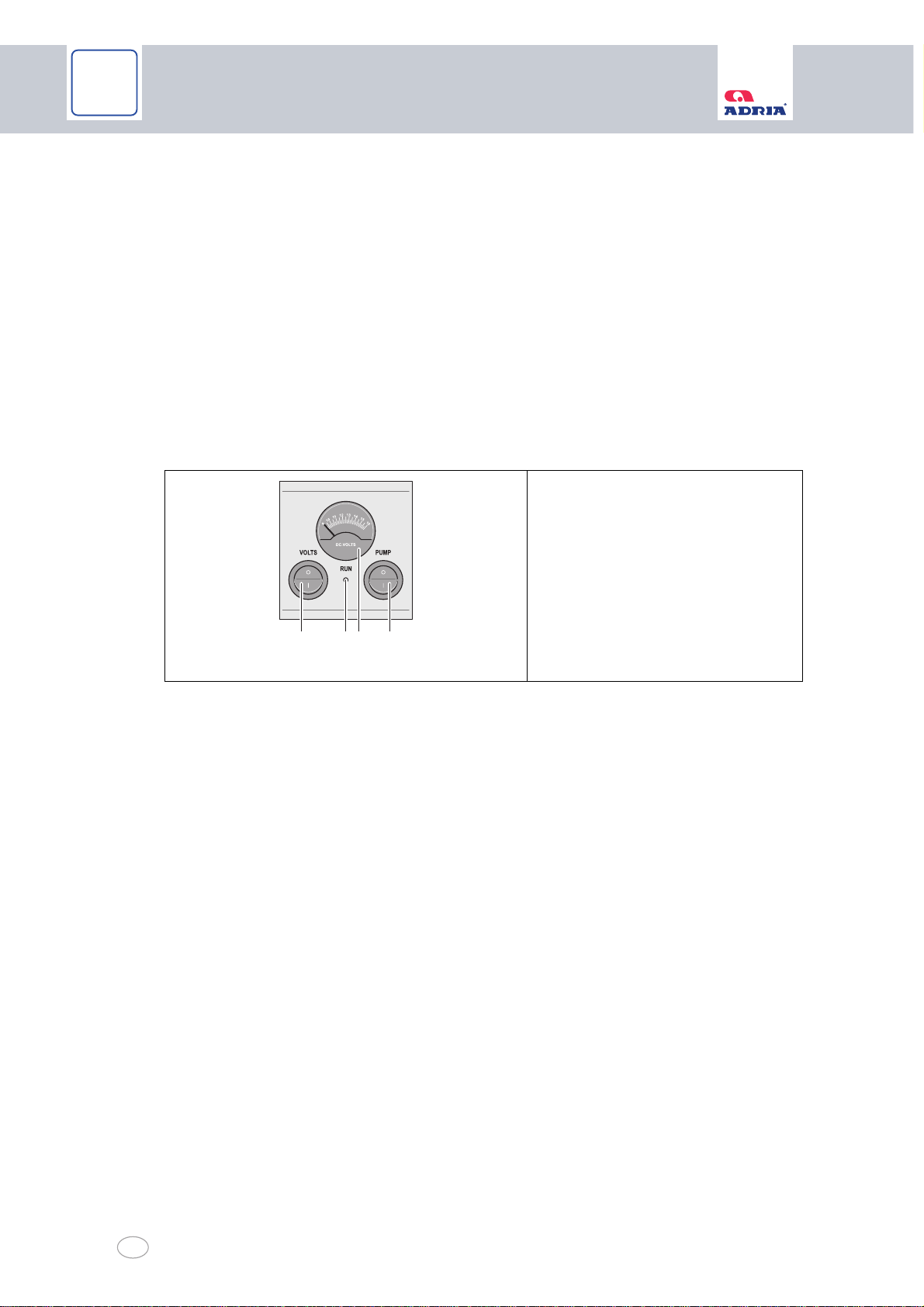

1 Hovedafbryder „instrumentnet

12 V“

2 Visning

„spændingsforsyning 12 V“ 3 Visning "spænding batteri" 4 Kontakt "vandforsyning"

Billede 31 Kontrol- og instrumentpanel EN-panel

Hovedafbryder „instrumentnet 12 V“:

 Tryk på hovedafbryderen til instrumentnettet (Billede 31/5) for at tænde eller slukke for-

syningsspændingen til alle 12 V-forbrugere. Når 12 V-instrumentnettet er tændt, lyser kontrollampen (Billede 31/2), den aktuelle bat-

terispænding vises på visningen „spænding batteri“ (Billede 31/3).

 Sluk hovedafbryderen, hvis du forlader campingvognen i længere tid.

Kontakt "vandforsyning":

 Tryk på kontakten „vandforsyning“ (Billede 31/5) for at tænde eller slukke forsynings-

spændingen til vandpumpen. Vandpumpen tilkobles ved at åbne en vandhane.

 Frakobl vandforsyningen med tasten, hvis du forlader køretøjet i længere tid. Yderligere henvisninger findes i den separate vejledning fra producenten.

46 Adria Caravans

Page 47

Bo i campingvognen

8.7 Central lysstyring

10100053

4 5

230 V AC

Nogle køretøjer er udstyret med et centralt system til at tænde og dæmpe forskellige belysningsenheder. Kanalerne 1 til 8 kan samles og tilkobles i serie. Kanal 9 betjenes som regel ikke ved hjælp af den centrale kontakt, men kan til- og frakobles med standby-tasten på den centrale lysstyring.

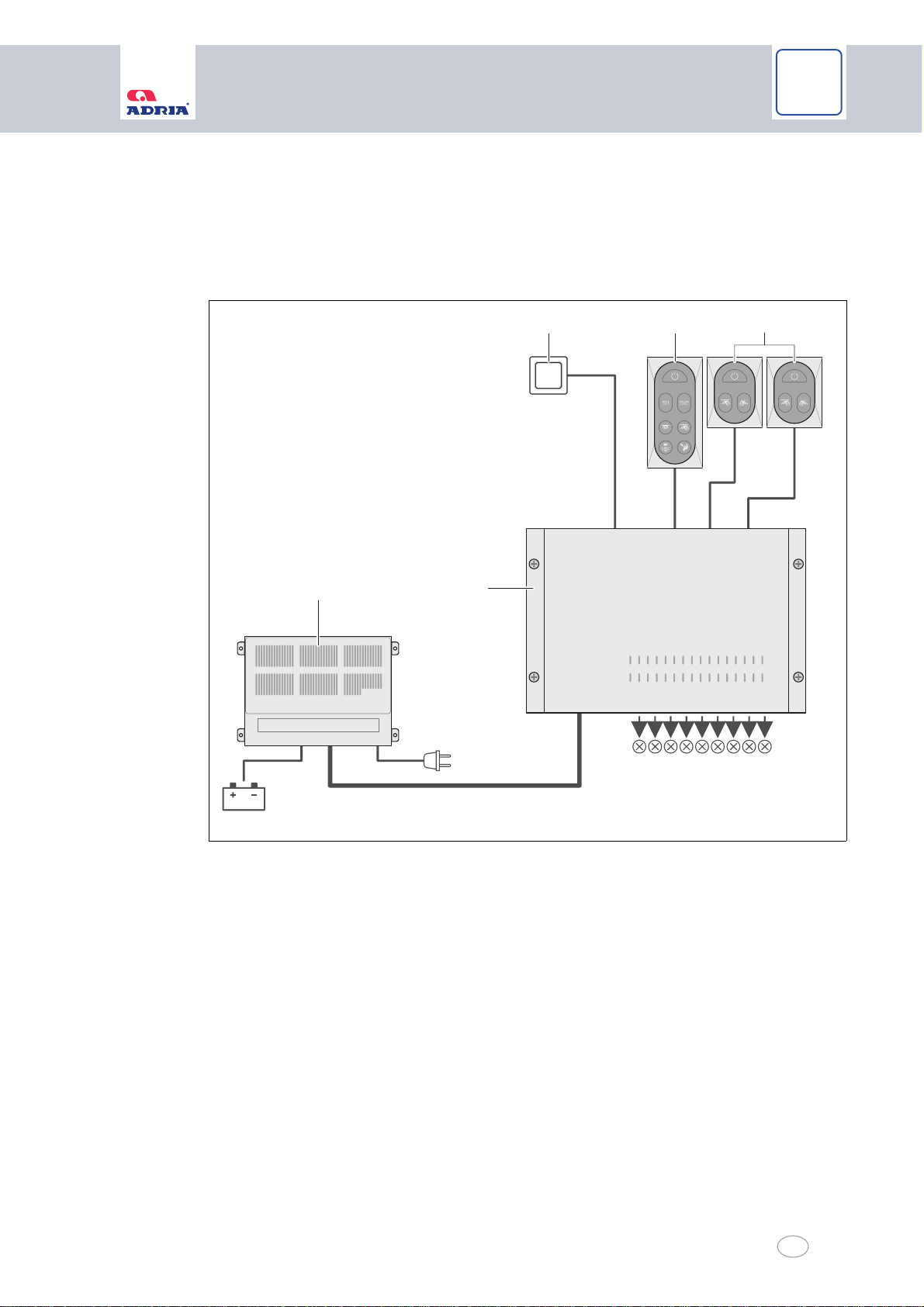

Billede 32 Central lysstyring - oversigt

1 Strømforsyningsapparat 12 V 2 Lysstyringsapparat 3 Ekstra tast med begrænset funktion (option) 4 Central tast til at tænde, regulere og programmere (7 taster) 5 Separate taster (maks. 2 apparater) til at tænde og regulere (3 taster)

Til at anvende systemet er et strømforsyningsapparat 12 V (Billede 32/1) nødvendigt. Tilordningen af lamperne til kanalerne blev foretaget fra fabrikken og kan kun ændres af

ADRIA-forhandleren. Se eksempel for ALPINA 763 UK findes i kapitel 10.4.

Adria Caravans 47

Page 48

Bo i campingvognen

Henvisning!

10100052

8 9 10 11

• De viste tegn og de dermed forbundne konfigurationer kan afvige fra hinanden fra køretøj til køretøj. Hvilke konfiguration der er monteret i dit køretøj, forklarer din ADRIA-forhandler ved overdragelsen af køretøjet.

• Afhængigt af de anvendte lyskilder kan dæmpningsfunktionen for enkelte kanaler ikke anvendes.

• Hvis der forekommer fejl, skal du kontrollere ved hjælp af tjeklisten i kapitel 21

De kan tilordne kanalerne individuelt til serierne 1 og 2.

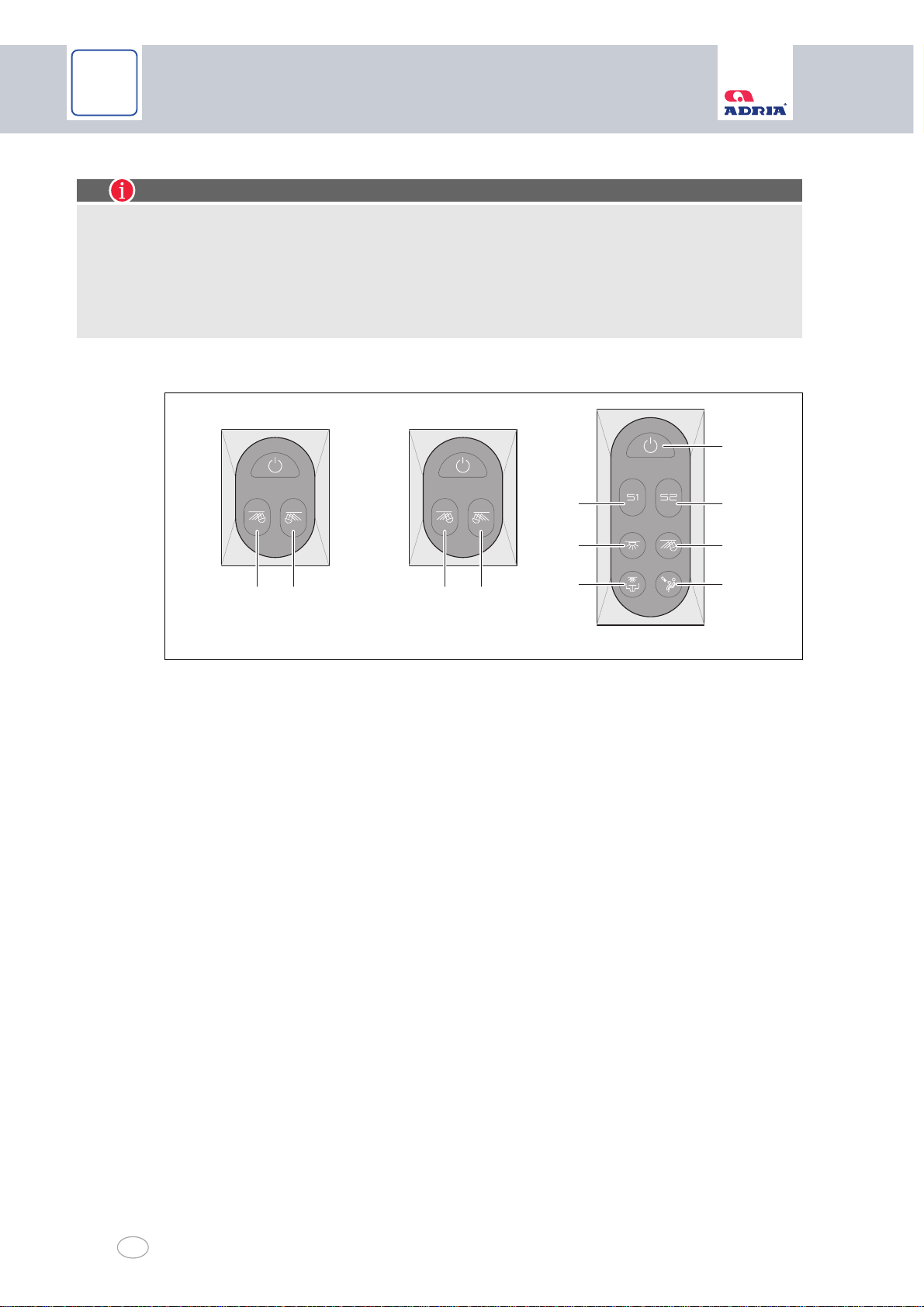

Billede 33 Central lysstyring - koblingsenheder

1 Standby-tast med coming-home-funktion 2 Tast serie 1 3 Tast serie 2 4 Tast kanal 1 5 Tast kanal 2 6 Tast kanal 3 7 Tast kanal 4 8 Tast kanal 5 9 Tast kanal 6 10 Tast kanal 7 11 Tast kanal 8

48 Adria Caravans

Page 49

Bo i campingvognen

Funktion/

kanal

System er tilkoblet System er frakoblet

(standby)

Tryk kort ca. 1 sek. Tryk længe ca. 0,5 sek.

Kanal 1 til 8 Slukker.

Tryk på tasten i ca. 1 sek.

Det sidste dæmpningsniveau gemmes.

Ekstra tast Funktion som kanal 7. Funktion som kanal 7. Funktion som kanal 7.

Serie 1 Serie 1 slukkes. Hold tasten trykket ind

Serie 2 Serie 2 slukkes. Hold tasten trykket ind

Standby-tast Alle kanaler frakobles,

inkl. kanal 9 (standby).

Dæmper. Hold tasten trykket ind

min. 1 sek. Først reduceres lysstyr-

ken, derefter forøges eller reduceres den skiftes, hver gang der trykkes.

min. 10 sek. Programmet gemme de

tilkoblede kanaler for serie 1.

min. 10 sek. Programmet gemme de

tilkoblede kanaler for serie 2.

Hold tasten trykket ind min. 10 sek.

Programmet gemmer de tilkoblede kanaler for "coming-home"-funktionen.

Tænder. Kanal 9 tilkobles også.

Kanal 9 tilkobles også. Serie 1 tændes.

Kanal 9 tilkobles også.

Serie 2 tændes. Kanal 9 tilkobles også.

Alle kanaler, der er gemt i "coming-home"funktionen, tilkobles.

Tabel 3 Oversigt central lysstyring - kanaler

8.8 Siddegruppe

Henvisning!

Hynderne skal altid (også når køretøjet er standset) være sikret med alle fastgørelsesmuligheder.

I siddemagasinet befinder sig i vandtanken (kapitel 12.1.1).

Vedligeholdelse af vandtanken:

 Løsn hynderne.  Klap hynderne op for at få adgang til vandtankens vedligeholdelsesåbning.

Adria Caravans 49

Page 50

Bo i campingvognen

8.9 Møbellåseanordninger

Vigtigt!

Beskadigelse af håndtagene

 Træk ikke for kraftigt i et håndtag, hvis den pågældende dør, klap eller skuffe ikke kan

åbnes.

 Lås først skufferne op, før du åbner dem.  Hold altid dørhåndtaget trykket helt ned for at lukke døren til badet.

Afhængigt af serien kan der findes forskellige låsesystemer. Illustrationerne skal kun gøre virkningsprincippet tydeligere. Formen kan afvige.

8.9.1 Møbellåseanordninger - variant 1

Vigtigt!

Fare for beskadigelse på grund af indhold af skabe eller skuffer, der flyver omkring!

 Lås skabe og skuffer omhyggeligt før hver kørsel.

1 Lukning 2 Åbning

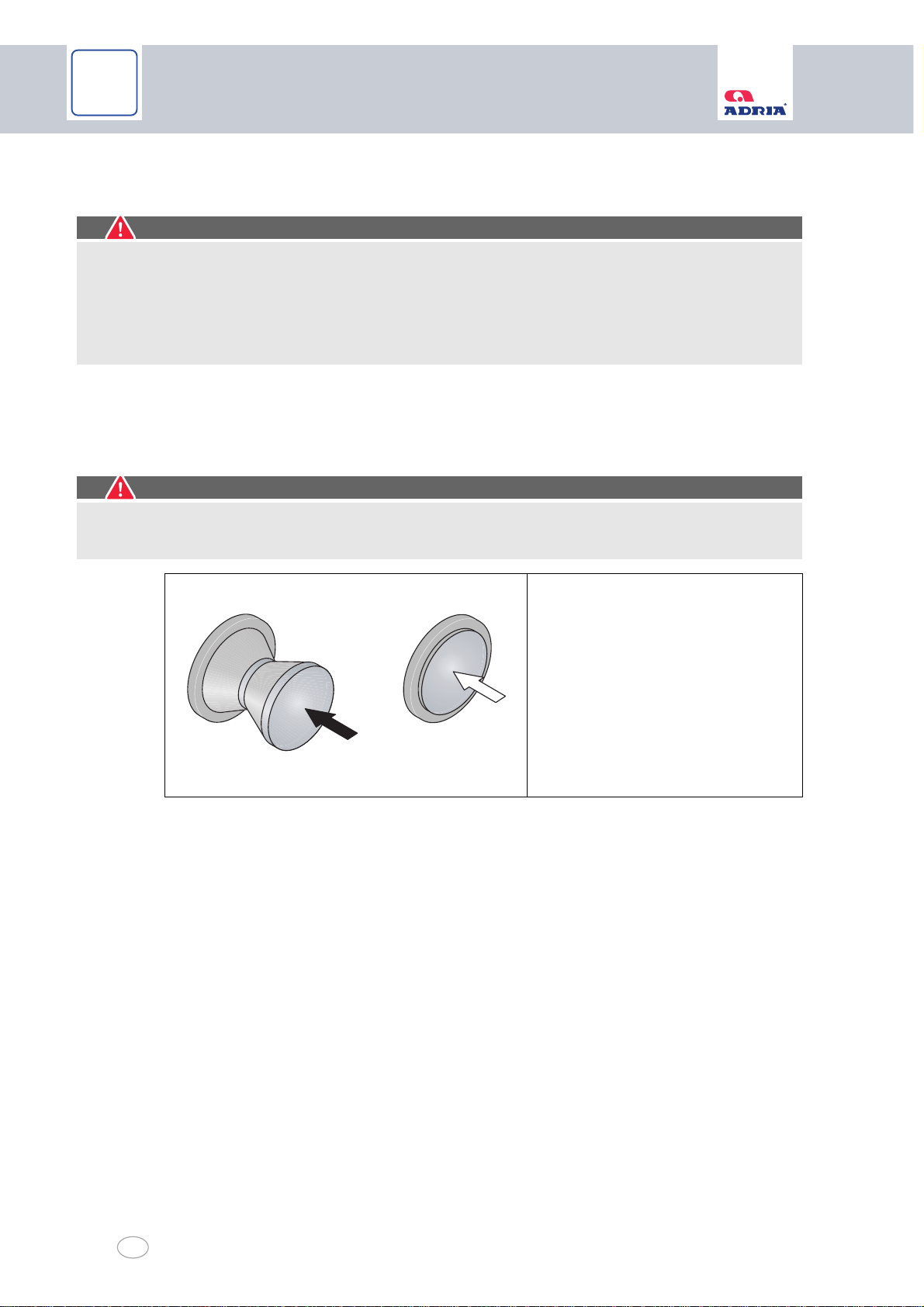

Billede 34 Møbellåseanordning - variant 1

Åbning:

 Tryk på låseknappen (Billede 34/1), knappen springer ud. Låsen er låst op.  Åbn skabsdøren, klappen eller skuffen.

Lukning:

 Luk skabsdøren, skabsklappen eller skuffen.  Tryk på låseknappen, indtil den går i indgreb første gang (Billede 34/2). Låsen er låst.

50 Adria Caravans

Page 51

Bo i campingvognen

8.9.2 Møbellåseanordninger - variant 2

10100058

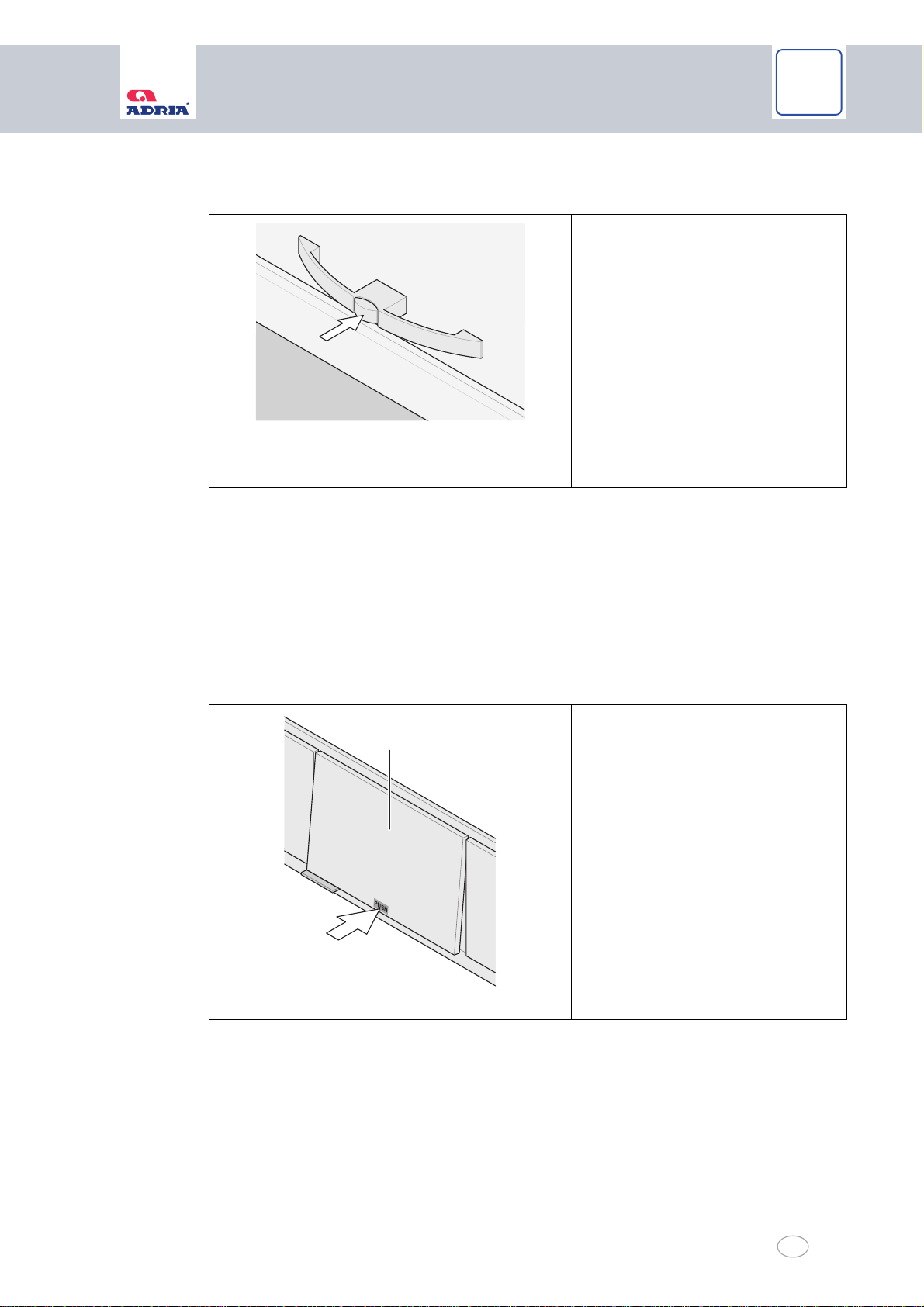

Billede 35 Møbellåseanordning - variant 2

Åbning:

 Tryk på låseknappen, knappen springer ud. Låsen er låst op.  Åbn skabsdøren, klappen eller skuffen.

Lukning:

 Luk skabsdøren, skabsklappen eller skuffen.  Tryk på låseknappen (Billede 35/1), indtil den går i indgreb første gang. Låsen er låst.

1 Låseknap

8.9.3 Møbellåseanordninger - variant 3

Billede 36 Møbellåseanordning - variant 3

Åbning:

 Tryk let på skabsdøren, klappen eller skuffen ca. i midten. Positionen, som skal trykkes

på, er markeret med "Push". Låsen er låst op.

 Åbn skabsdøren, klappen eller skuffen.

1 Klap

Adria Caravans 51

Page 52

Bo i campingvognen

Lukning:

10100062

 Luk skabsdøren, klappen eller skuffen.  Tryk let på skabsdøren, klappen eller skuffen ca. i midten. Positionen, som skal trykkes

på, er markeret med "Push".

 Skabsdøren, klappen eller skuffen er låst.

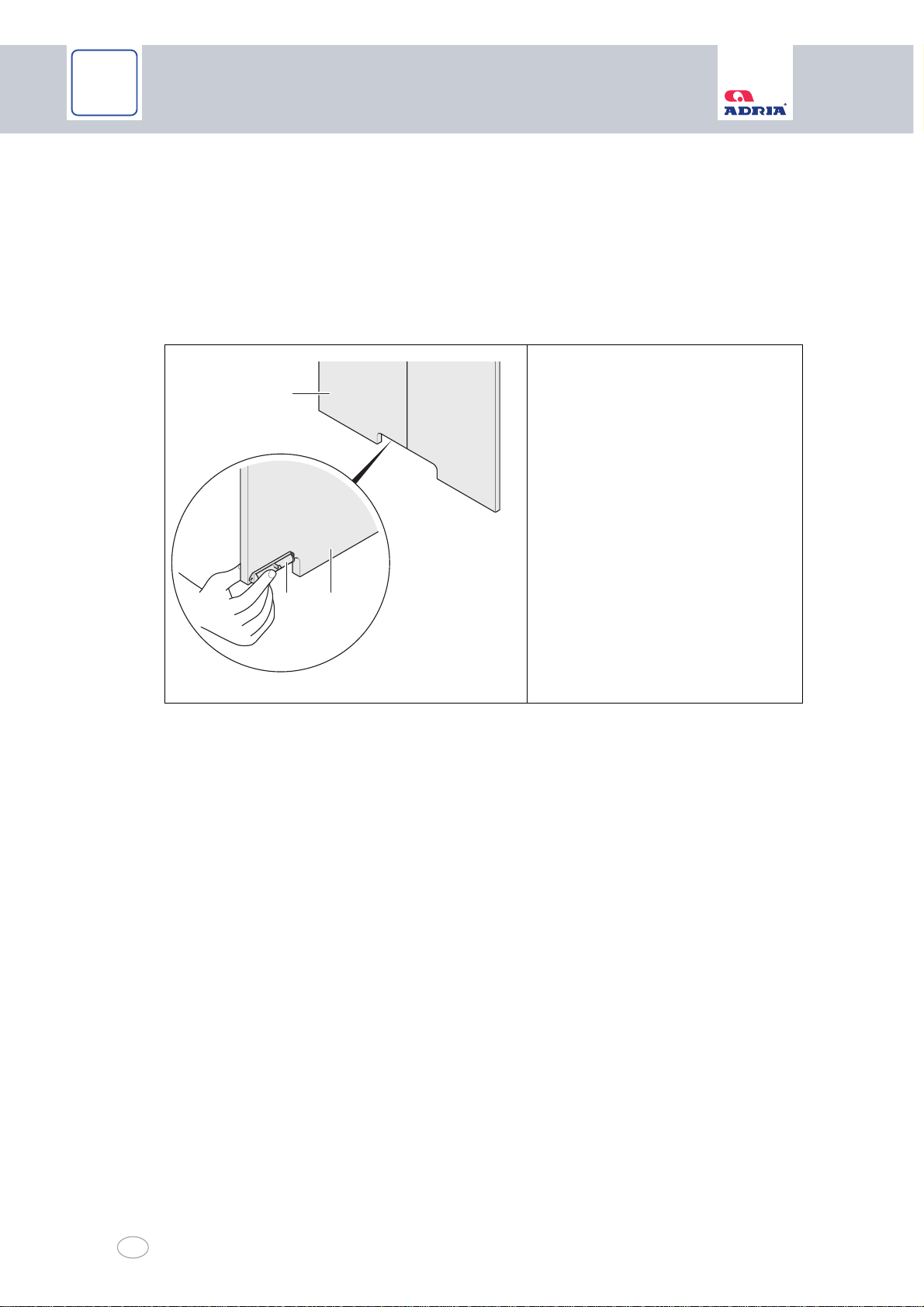

8.9.4 Møbellåseanordninger - bad

1 Skabsdør 2 Lås

Billede 37 Møbellåseanordninger - bad

Åbning:

 Tag fat i grebsåbningen i skabsdøren (Billede 37/1) med fingrene, og træk i låsen på

(Billede 37/2) bagsiden. Låsen er låst op.

 Åbn skabsdøren (Billede 37/1).

Lukning:

 Luk skabsdøren (Billede 37/1), og tryk let mod låsens modstand, indtil der opstår en klik-

kende lyd.

 Skabsdøren (Billede 37/1) er låst.

52 Adria Caravans

Page 53

Bo i campingvognen

8.10 Brusekabine

10100060

10100059

8.10.1 Vaskbord, klapbart

Vigtigt!

Beskadigelse af spejl og vaskbord

 Klap altid vaskbordet langsomt ned.

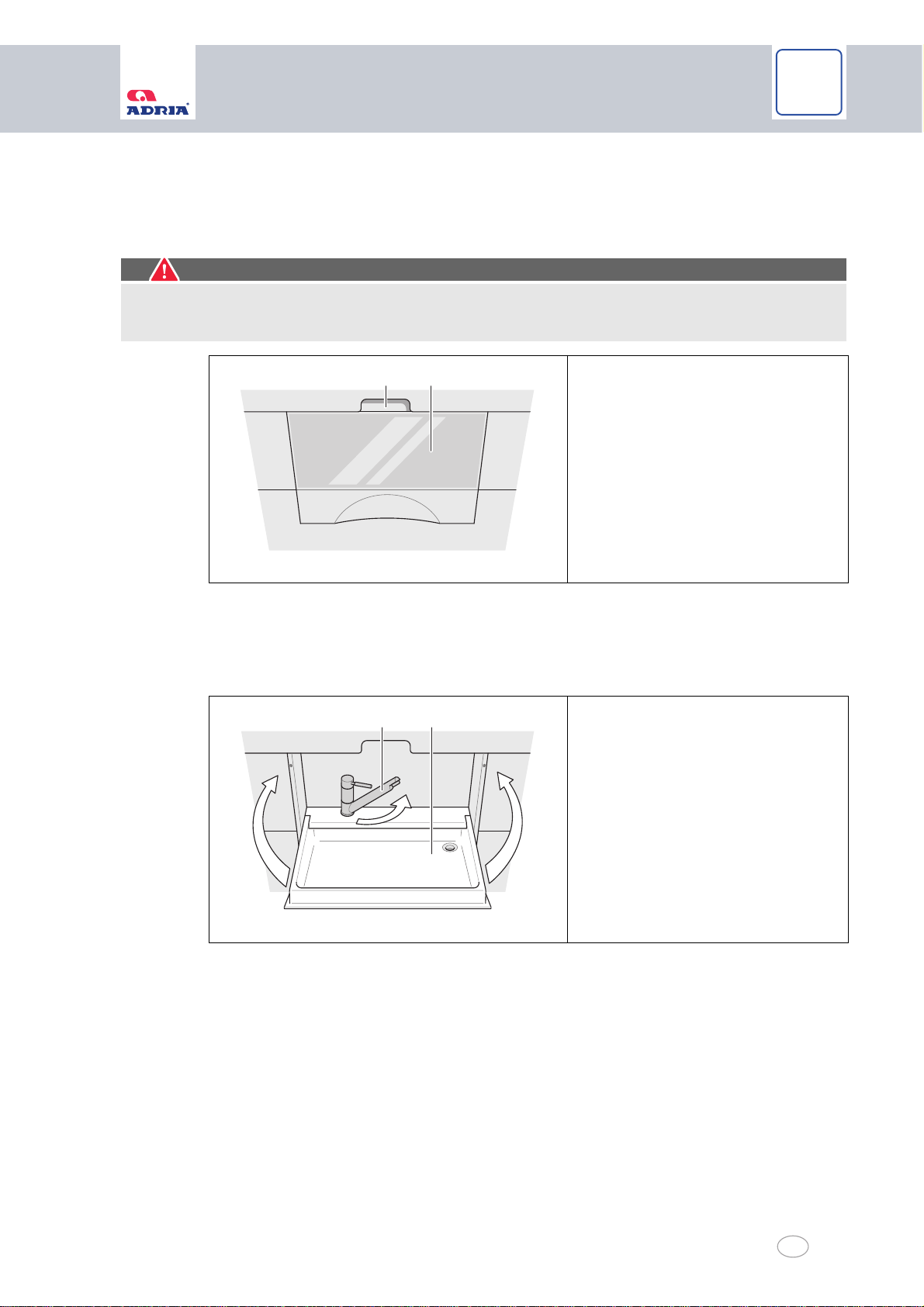

Billede 38 Vaskbord, klapbart - klappet ind

Udklapning af vaskbordet:

 Tag fat i grebsåbningen (Billede 38/1) på spejlet, og forsigtigt i vaskbordet

(Billede 38/2) med spejl.

 Klap vaskbordet (Billede 38/2) med spejl ned.

1 Grebsåbning 2 Vaskbord (klappet ind)

1 Vandhane 2 Vaskbord

Billede 39 Vaskbord, klapbart klappet ud

Indklapning af vaskbordet:

 Drej vandhanen (Billede 39/1) bagud, indtil den berør bagvæggen helt.  Klap vaskbordet (Billede 39/2) med spejl op, og tryk det ind i låsen.

Adria Caravans 53

Page 54

Bo i campingvognen

8.10.2 Foldedør brusebad (specialudstyr) - variant 1

Vigtigt!

Beskadigelse af foldedøren eller brusebadet

 Sørg for at sikre foldedøren (Billede 40/1) med håndtaget (Billede 40/2).  Når du forlader opstillingspladsen og foldedøren ikke er sikret, kan den åbnes og luk-

kes ukontrolleret ved kørsel i kurver.

1 Foldedør 2 Håndtag

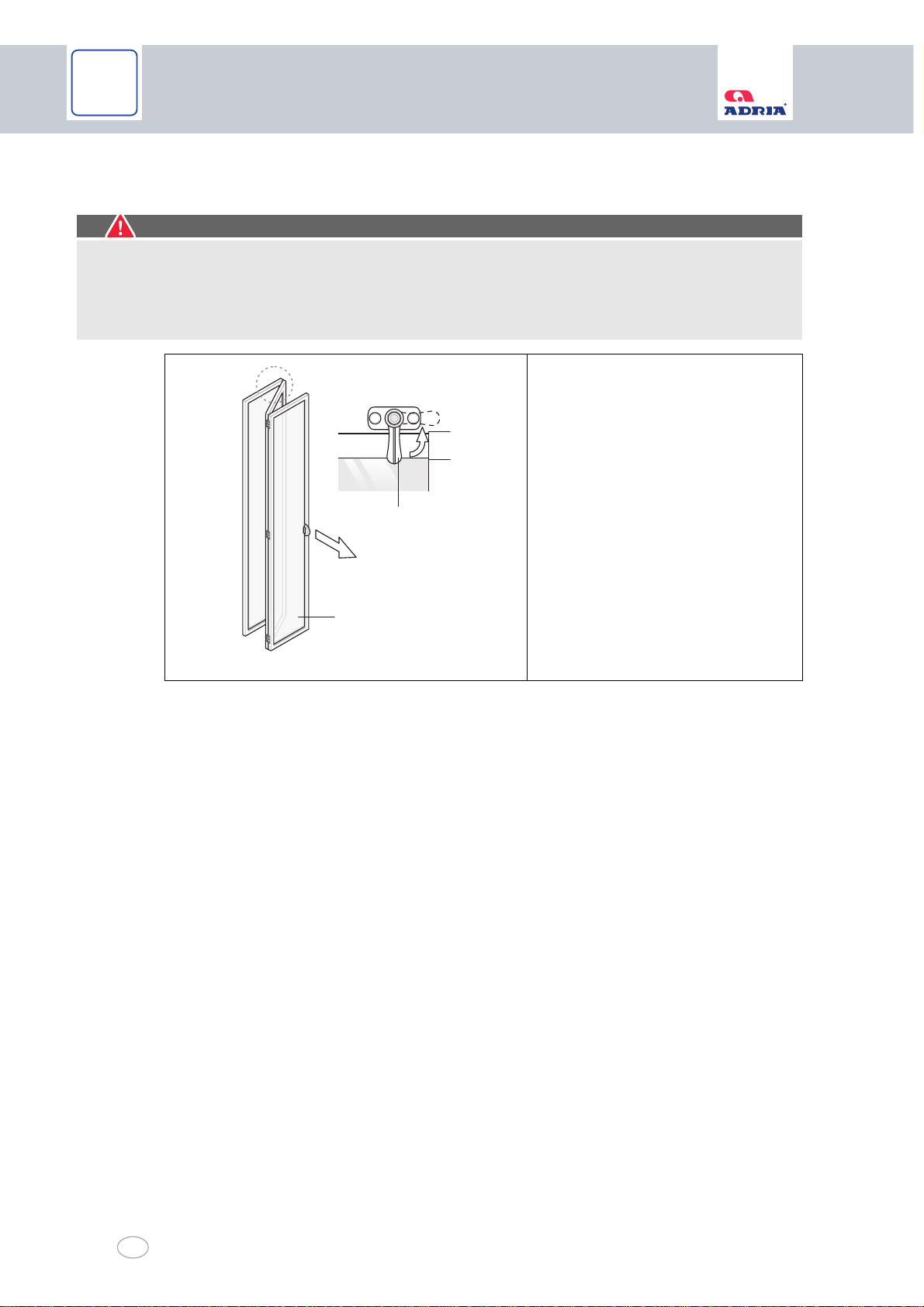

Billede 40 Foldedør brusebad - variant 1

Lukning:

 Lås håndtaget (Billede 40/2) op, før du lukker foldedøren (Billede 40/1).

Åbning:

 Skub foldedøren (Billede 40/1) op.  Sørg for at sikre døren med håndtaget (Billede 40/2).

54 Adria Caravans

Page 55

Bo i campingvognen

8.10.3 Foldedør brusebad (specialudstyr) - variant 2

Vigtigt!

Beskadigelse af foldedøren eller brusebadet

 Sørg for at sikre foldedøren (Billede 41/1) med holderemmen (Billede 41/2).  Når du forlader opstillingspladsen og foldedøren ikke er sikret, kan den åbnes og luk-

kes ukontrolleret ved kørsel i kurver.

1 Foldedør 2 Holderem

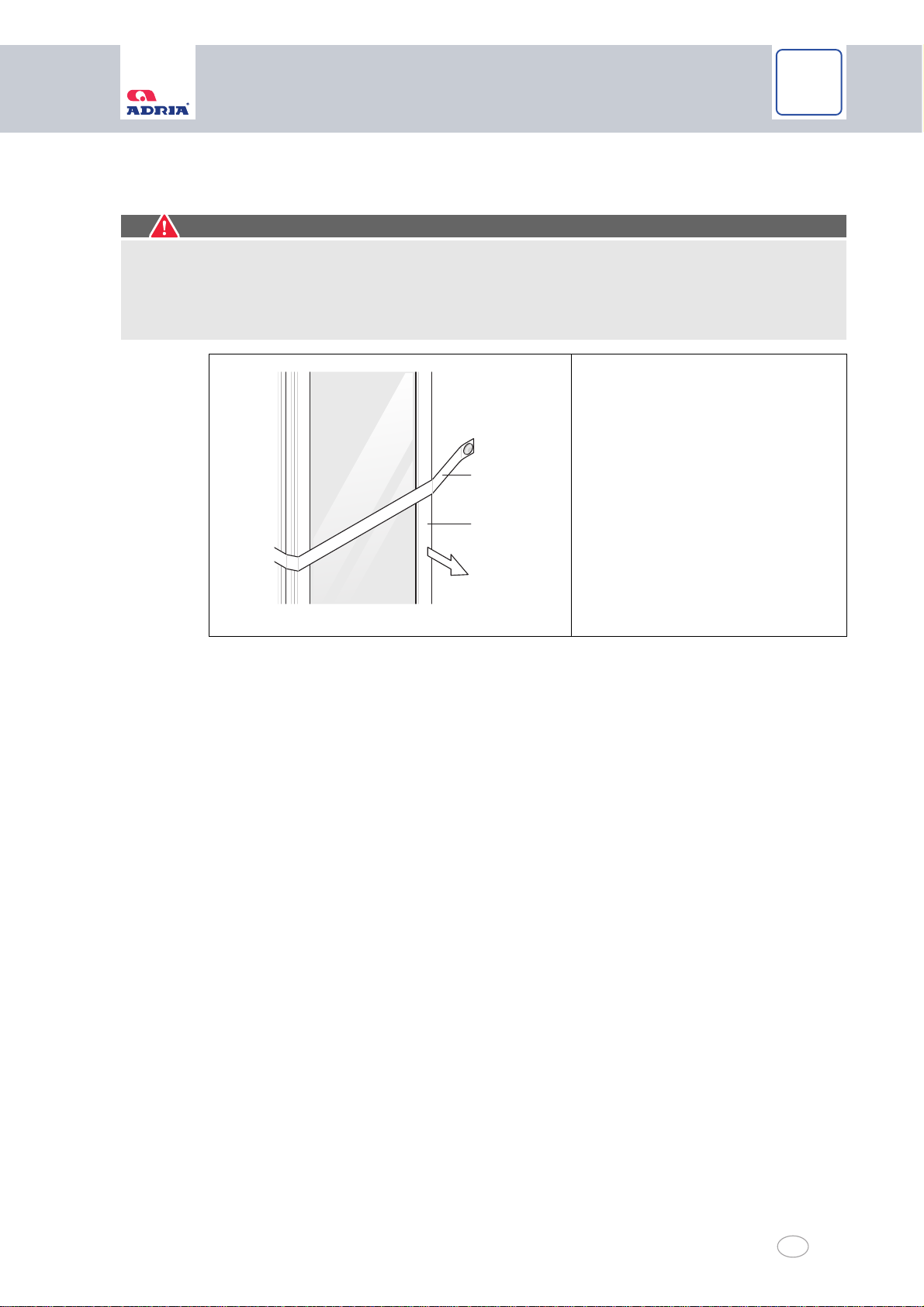

Billede 41 Foldedør brusebad - variant 2

Lukning:

 Løsn holderemmen (Billede 41/2), før du lukker foldedøren (Billede 41/1).

Åbning:

 Skub foldedøren (Billede 41/1) op.  Sørg for at sikre døren med holderemmen (Billede 41/2).

Adria Caravans 55

Page 56

Bo i campingvognen

8.11 Tv-udstyr (specialudstyr)

Vigtigt!

Skader på køretøjet

 Før der køres, skal du altid sænke og fastgøre antennen.  Kør parabolen ind, læg den fladt, og sørg for at sikre den, før der køres.  Lås antennemasten for at undgå, at parabolen drejes.

Vigtigt!

Beskadigelse af kablerne

 Sørg for, at kablerne kan bevæge sig frit ved alle bevægelser.

Vigtigt!

Beskadigelse af apparatet

 Kontrollér før hver kørsel, om alle låsehåndtag er gået i indgreb.  Kontrollér før hver kørsel, om alle låseskruer, låsevinkler og låseskruer er spændt.

Campingvognen er forberedt til montering af et tv-udstyr: I taget er der placeret et sted, hvor der kan monteres en parabol. Antennekabler og stikdåser er allerede monteret.

 Kontrollér, at en automatisk antenne kan bevæges frit, før den monteres.

Henvisning!

• Nærmere informationer om monteringen af et tv-anlæg får du hos din ADRIA-forhandler.

• Yderligere informationer findes i den separate driftsvejledning fra producenten.

56 Adria Caravans

Page 57

Bo i campingvognen

8.11.1 Fjernsynsudtræk med reol til småting

10100061

Vigtigt!

Beskadigelse af kablerne

 Sørg for, at kablerne kan bevæge sig frit ved alle bevægelser. Nogle køretøjer er udstyret med en fjernsynsholder, der er kombineret med en reol til småting.

Fjernsynet (fladskærm) kan monteres på fastgørelsesfladen til tv (Billede 42/2) på bagsiden af reolen til småting (Billede 42/3). Under anvendelsen kan du dreje apparatet til soveområdet eller til opholdsområdet.

1 Låseknap 2 Fastgørelsesflade til tv 3 Reol til småting 4 Fjernsynsudtræk

Billede 42 Fjernsynsholder med reol til småting

Udkøring af fjernsynsapparatet:

 Lås låseknappen (Billede 42/1) på fjernsynsudtrækket (Billede 42/4) op (kapitel 8.9).  Træk fjernsynsudtrækket (Billede 42/4) til køretøjets midte.

Fjernsynet er nu driftsklart. Du kan dreje skærmen mod soveområdet eller mod opholdsområdet.

Opbevaring af fjernsynet foretages i omvendt rækkefølge.

Adria Caravans 57

Page 58

Bo i campingvognen

8.11.2 Fjernsynsholder med loftsstyreskinne

10100064

Vigtigt!

Beskadigelse af kablerne

 Sørg for, at kablerne kan bevæge sig frit ved alle bevægelser.

Vigtigt!

Beskadigelse af apparatet

 Kontrollér før hver kørsel, om alle låsehåndtag er gået i indgreb.  Kontrollér før hver kørsel, om låseskruen er spændt.

Nogle køretøjer er udstyret med en fjernsynsholder med loftsstyreskinner. Fjernsynet (fladskærm) kan monteres på fastgørelsespladen. Under anvendelsen kan du dreje apparatet til soveområdet eller til opholdsområdet.

1 Låseskrue 2 Fjernsynsholder 3 Skabsdør

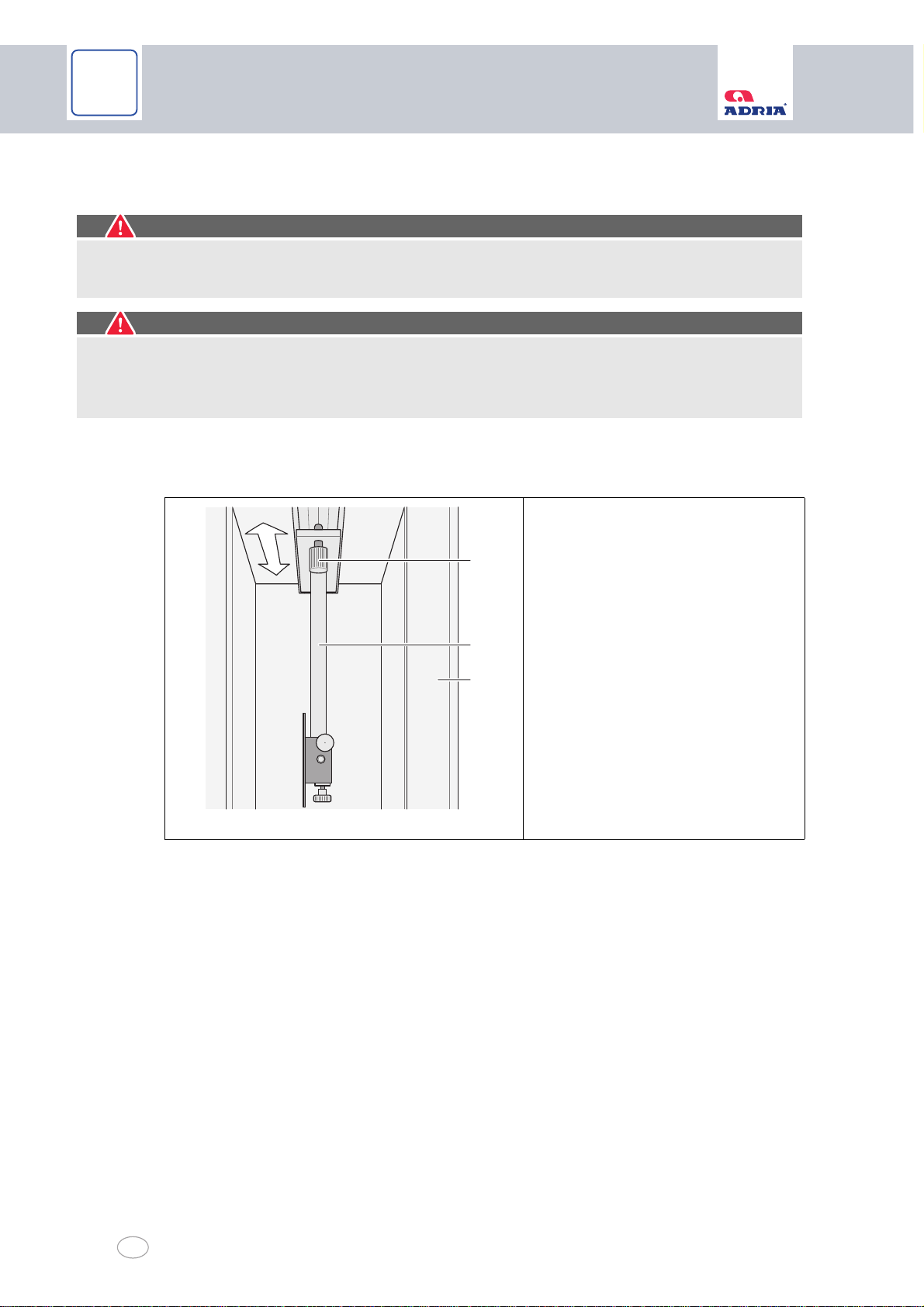

Billede 43 Fjernsynsholder med loftsstyreskinne

Udkøring af fjernsynsapparatet:

 Åbn skabsdøren (Billede 43/3).  Løsn låseskruen (Billede 43/1) mod uret, indtil fjernsynsholderen (Billede 43/2) kan for-

skydes frit.

 Træk fjernsynsholderen (Billede 43/2) til køretøjets midte.

Fjernsynet er nu driftsklart.

Opbevaring af fjernsynet foretages i omvendt rækkefølge.

58 Adria Caravans

Page 59

Bo i campingvognen

1 Låsehåndtag til drejebevægelse

10100063

2 Låsehåndtag til vippebevægelse 3 Låseskrue

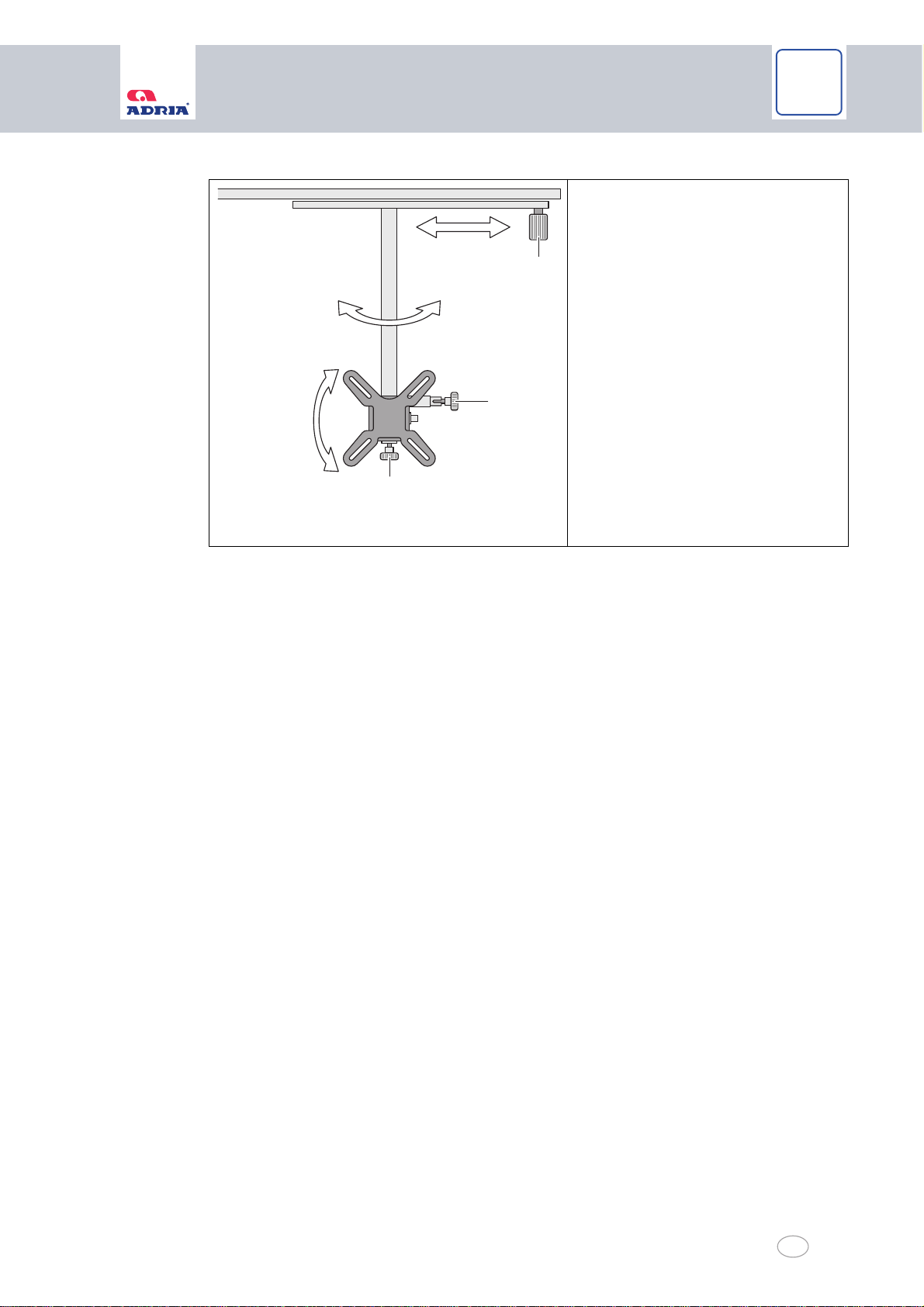

Billede 44 Fjernsynsholder med loftsstyreskinne - juste-

ringsmulighed

Forskydning af fjernsynsholderen:

 Åbn låseskruen (Billede 44/3).  Forskyd fjernsynsholderen.  Spænd låseskruen (Billede 44/3) fast med hånden.

Drejning eller vipning af fjernsynsholderen:

 Træk i låsehåndtaget (Billede 44/1) eller (Billede 44/2) for at justere, og lad igen låse-

håndtaget gå i indgreb, når bevægelsen er afsluttet.

 Træk i låsehåndtaget (Billede 44/1) eller (Billede 44/2), og drej låsehåndtagets knap

90 ° for at opnå konstant bevægelsesfrihed.

Fastgørelse af fjernsynsholderen:

 Drej igen knappen på låsehåndtaget (Billede 44/1) eller (Billede 44/2) så langt, at tvær-

stiften kører ind i noten, så den går i indgreb igen. Låsehåndtaget går i indgreb i grundstillingen med fjederkraft.

 Drej monteringspladen, indtil den står parallelt med styreskinnen.

Låsehåndtaget (Billede 44/1) går i indgreb.

 Vip monteringspladen, indtil den står lodret. Låsehåndtaget (Billede 44/2) går i indgreb.

Låsehåndtagene sikrer fjernsynet mod at dreje.

Adria Caravans 59

Page 60

Bo i campingvognen

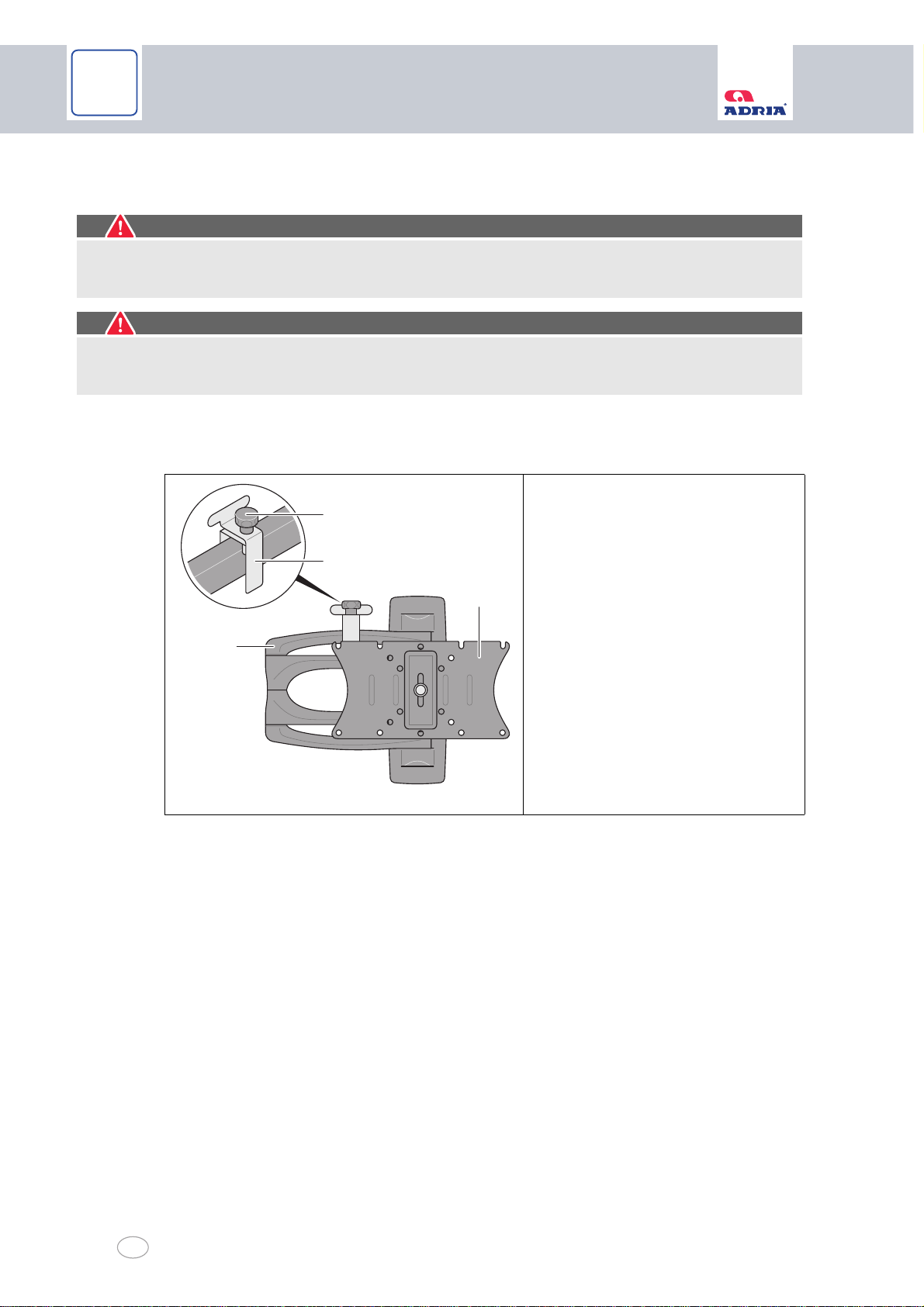

8.11.3 Fjernsynsholder med vægfastgørelse

10100065

Vigtigt!

Beskadigelse af kablerne

 Sørg for, at kablerne kan bevæge sig frit ved alle bevægelser.

Vigtigt!

Beskadigelse af apparatet

 Kontrollér før hver kørsel, om fjernsynsholdere er låst med låsevinkel og låseskrue. Nogle køretøjer er udstyret med en fjernsynsholder med vægfastgørelse. Fjernsynet (flad-

skærm) kan monteres på fastgørelsespladen. Under anvendelsen kan du dreje apparatet til soveområdet eller til opholdsområdet.

1 Led 2 Låseskrue 3 Låsevinkel 4 Fastgørelsesplade

Billede 45 Fjernsynsholder med vægfastgørelse

Løsning af fjernsynet:

 Løsn låseskruen (Billede 45/2), og drej den helt ud.  Tag låsevinklen (Billede 45/3) af.

 Drej leddet (Billede 45/1) ud af grundstillingen.  Sæt låsevinklen (Billede 45/3) på.  Drej låseskruen (Billede 45/2) ind, og spænd den fast med hånden.

Fjernsynet er nu driftsklart.

Fastgørelse af fjernsynet foretages i omvendt rækkefølge.

60 Adria Caravans

Page 61

Ro om natten

9 Ro om natten

10100025

9.1 Senge

9.1.1 Fast seng

Vigtigt!

Fare for beskadigelse

 Sænk lamelbunden langsomt.  Lad den ikke falde ned.

Under hver seng er der placeret en sengemagasin. Der er adgang til sengemagasinet ved at vippe sengen op eller gennem en udvendig klap.

Vip lamelbunden op for at lægge noget i sengemagasinet eller taget noget ud af det.

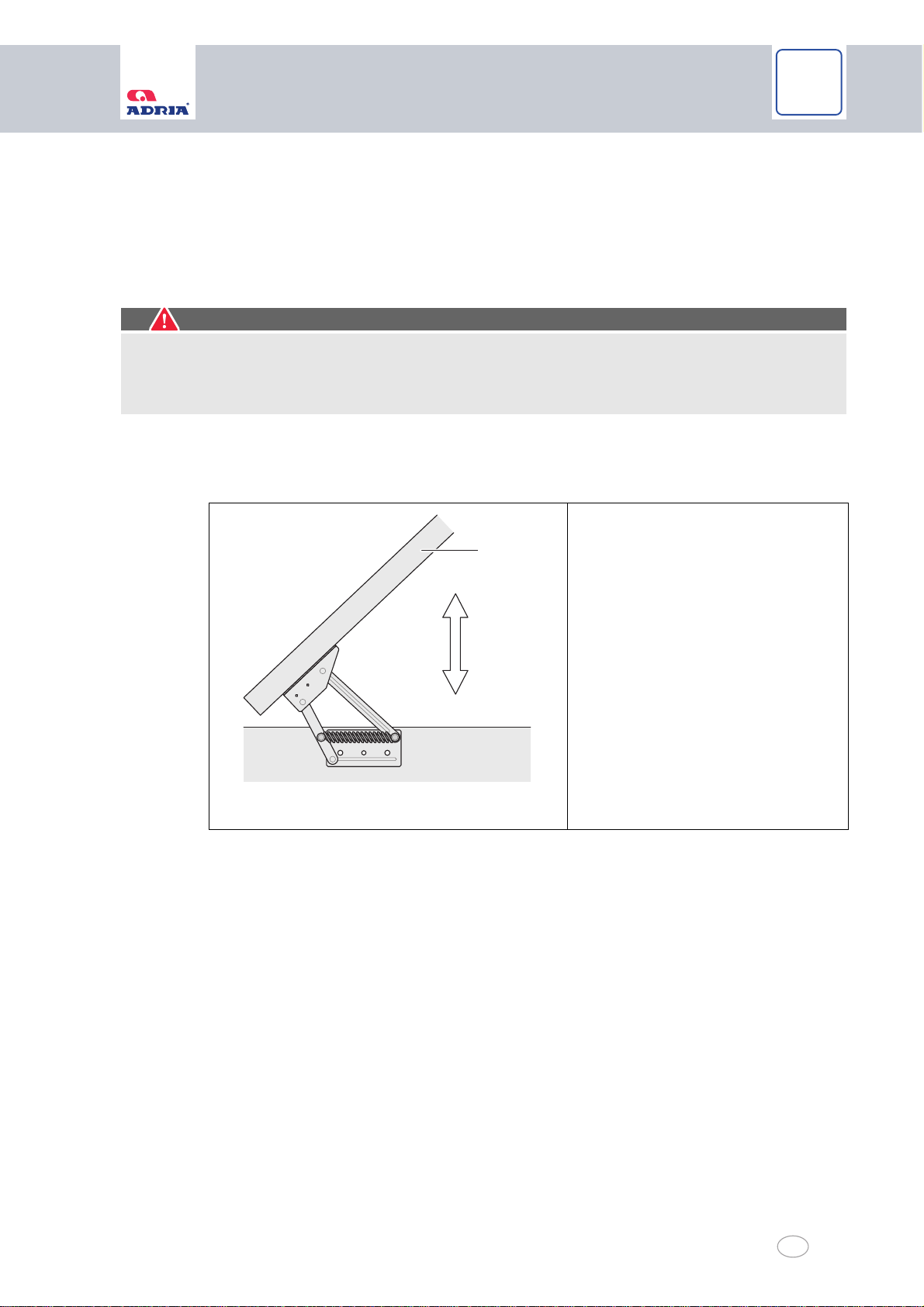

1 Lamelbund

Billede 46 Åbning af fast seng

Åbning af sengemagasinet:

 Løft lamelbunden (Billede 46/1). Lamelbunden bliver stående i åbnet stilling.

Lukning af sengemagasinet:

 Tryk forsigtigt lamelbunden ned, men sørg for, at lamelbunden ikke rammer sengeram-

men hårdt.

Adria Caravans 61

Page 62

Ro om natten

9.1.2 Køjesenge

Advarsel!

Fare for ulykker

 Anvend ikke køjesengen til opbevaring af bagage under kørslen.  Lad kun det anvendte sengetøj ligge i køjesengen under kørslen.  Lad aldrig småbørn være i køjesengen uden opsyn.  Sørg ved børn under 6 år altid for, at de ikke kan falde ud af køjesengen.  Anvend separate børnesenge eller børnerejsesenge, som egner sig til børn.  Anvend altid den øverste køjeseng med ophængt sikkerhedsnet.  Belast maks. køjesengen med 70 kg.

Campingvogne er udstyret med køjesenge afhængigt af modellen. Det er muligt at anvende køjesengene uden ombygning.

1 Køjeseng (foroven) 2 Stige (specialudstyr) 3 Påhængningsringe på køjesen-

gen (specialudstyr) 4 Faldsikring 5 Remlås faldsikring

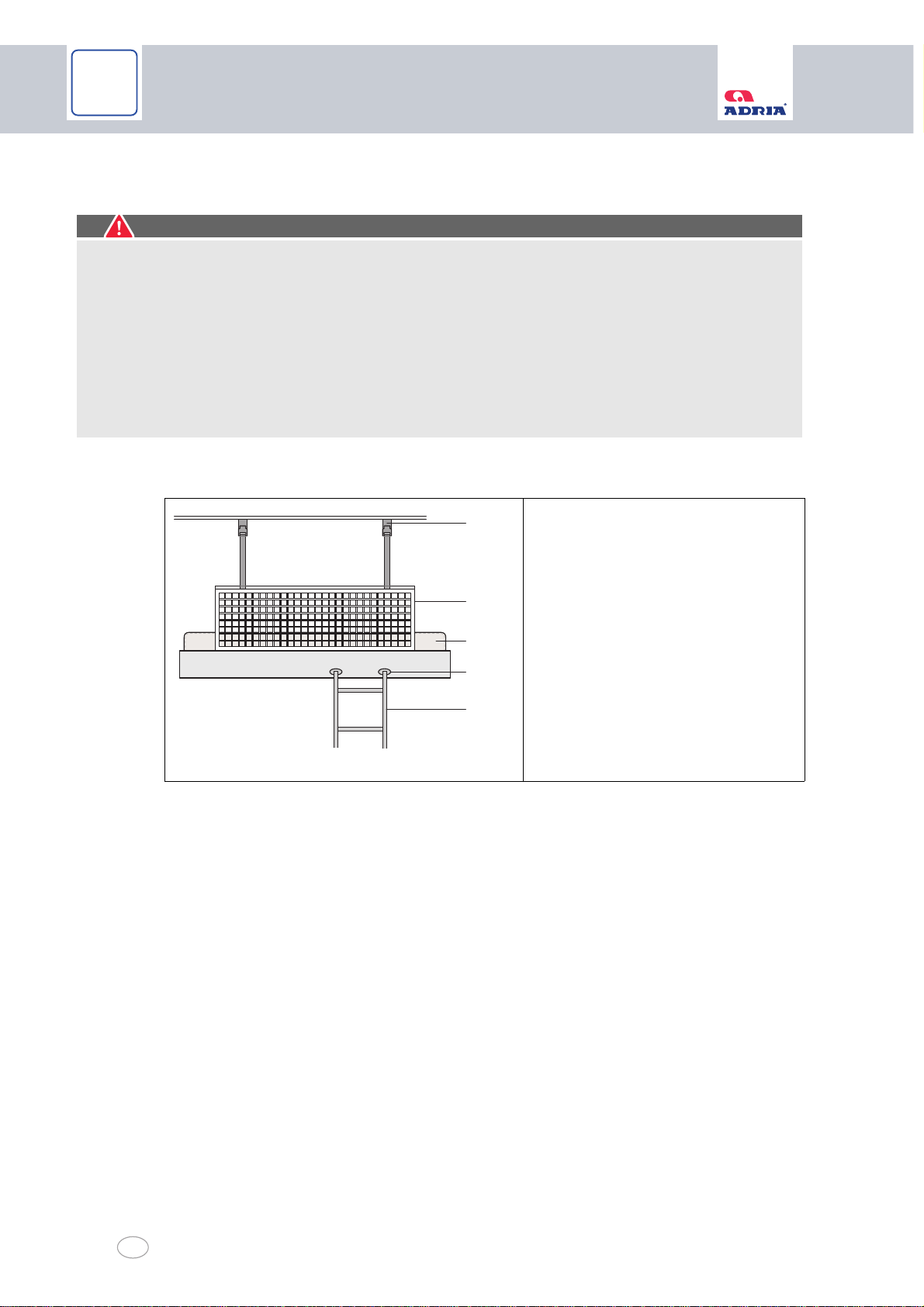

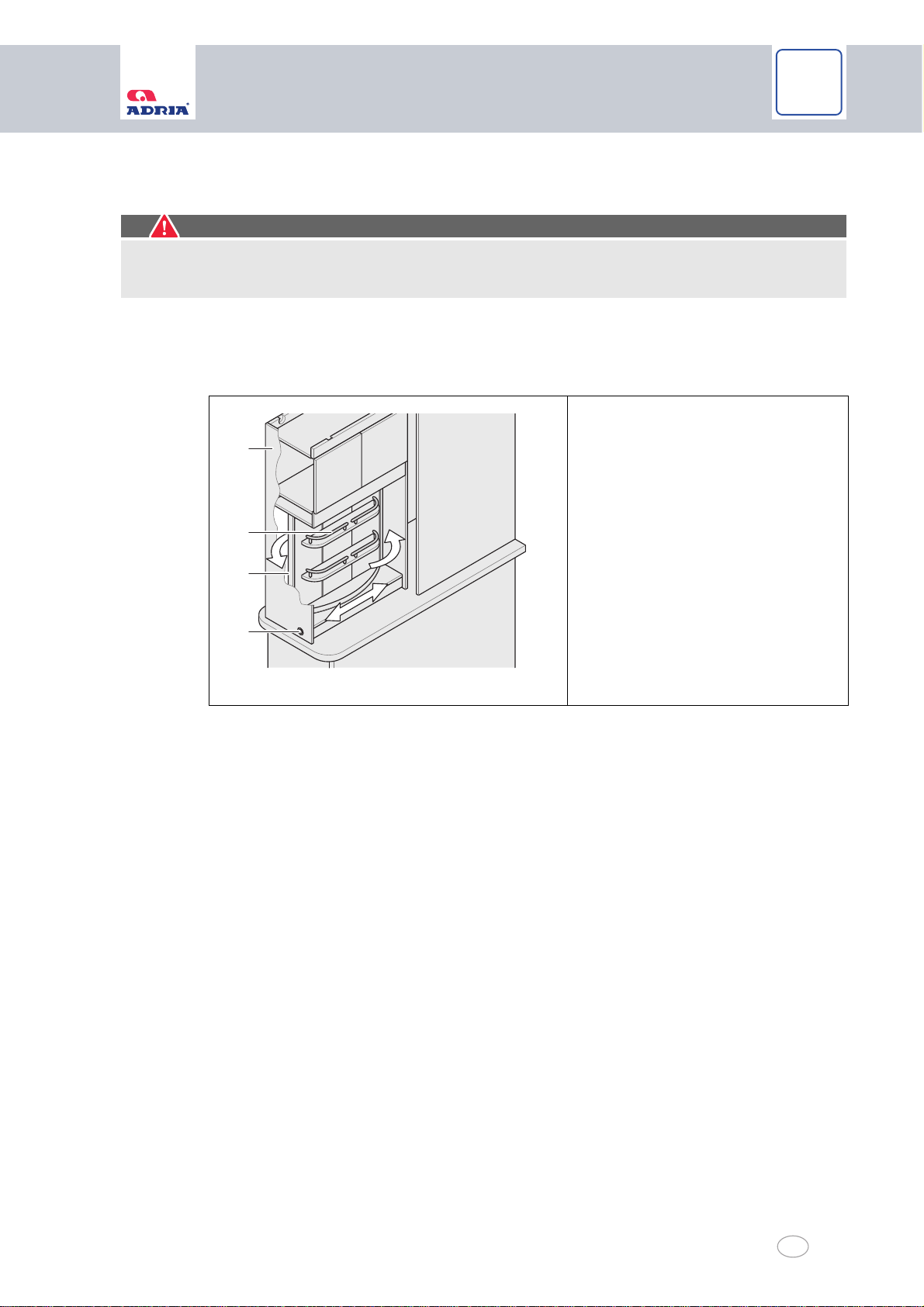

Billede 47 Køjeseng - faldsikring

 Anvend stigen (Billede 47/2) til at nå den øverste køjeseng (Billede 47/1).  Hæng stigen (Billede 47/2) i de pågældende ringe (Billede 47/3).  Luk faldsikringen (Billede 47/4) på køretøjets loft med remlåsene (Billede 47/5), når du

befinder dig i sengen (Billede 47/1).

62 Adria Caravans

Page 63

Ro om natten

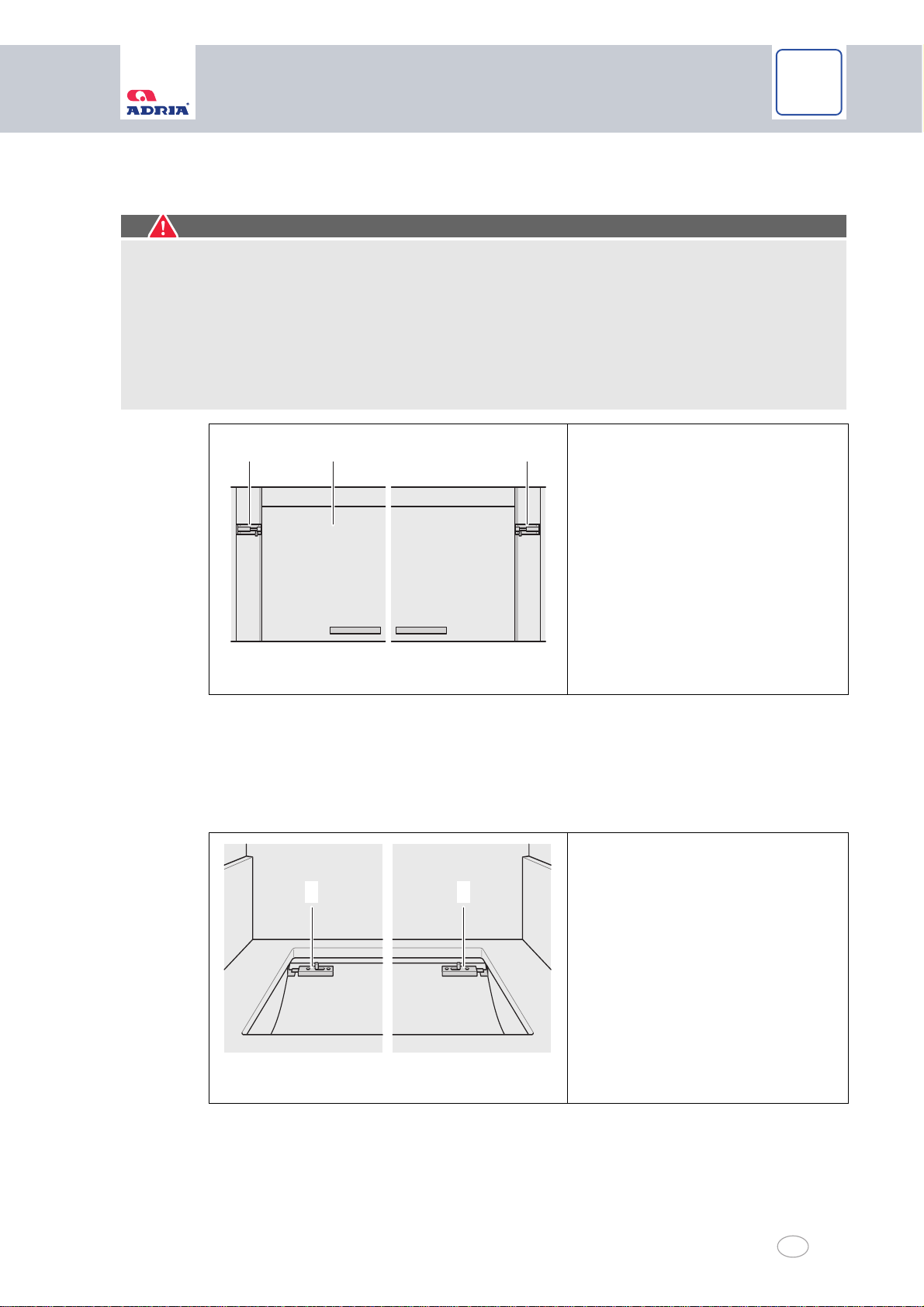

9.1.3 Skabsseng overskab (specialudstyr)

10100023

2 21

10100024

1 1

Advarsel!

Fare for ulykker

 Lad altid 2 personer åbne og lukke skabssengen.  Anvend altid skabssengen med ophængt sikkerhedsnet.  Lad aldrig børn være i skabssengen uden opsyn. Sørg ved især ved småbørn under 6

år altid for, at de ikke kan falde ud af skabssengen.

 Anvend separate børnesenge eller børnerejsesenge, som egner sig til børn.  Belast maks. skabssengen med 50 kg.

1 Skabsseng 2 Sikkerhedslås skabsseng

Billede 48 Åbning af skabsseng overskab

Åbning skabssengen:

 Tøm skabssengens oversskab (Billede 48/1).  Sørg for at sikre overskabet med en hånd, og åbn sikkerhedslåsen (Billede 48/2) til højre

og venstre med den anden hånd.

 Sænk forsigtigt overskabet, og klap det op.

1 Sikkerhedslås skabsklap

Billede 49 Sikkerhedslås skabsklap

 Sørg for at sikre skabsklapperne til højre og venstre mod at blive åbnet utilsigtet med

sikkerhedslåsen (Billede 49/1).

Adria Caravans 63

Page 64

Ro om natten

1 Lamelbund

10100022

1 2 3 3 4

2 Faldsikring 3 Remlås påhængningssikring

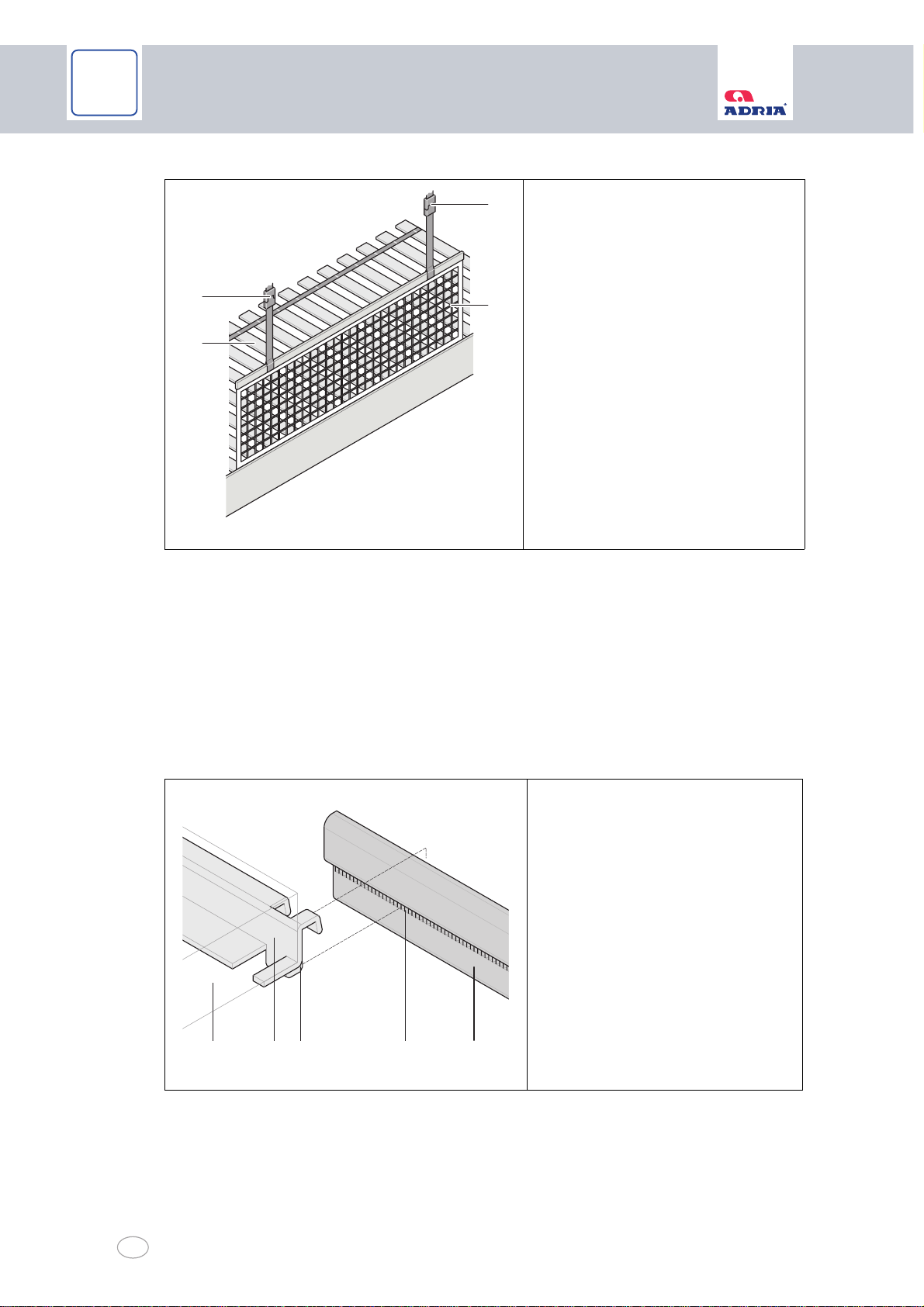

Billede 50 Skabsseng overskab åbnet

 Rul lamelbunden (Billede 50/1) ud.  Læs madrassen (ikke vist) på.  Luk faldsikringen (Billede 50/2) på køretøjets loft med remlåsene (Billede 50/3).

Lukning af skabssengen:

 Skabssengens overskab lukkes i omvendt rækkefølge.

9.2 Sænkning af bordet

9.2.1 Hængebord

1 Bordplade 2 Hængeskinne bord 3 Lås hængeskinne 4 Hængeskinne væg

Billede 51 Sænkning af bordet

 Løft bordpladen (Billede 51/1) lidt i den fri ende (ca. 30°). Sådan låses låsen

(Billede 51/3) op.

 Løft bordpladen (Billede 51/1) ud af den øverste hængeskinne (Billede 51/4).

64 Adria Caravans

Page 65

Ro om natten

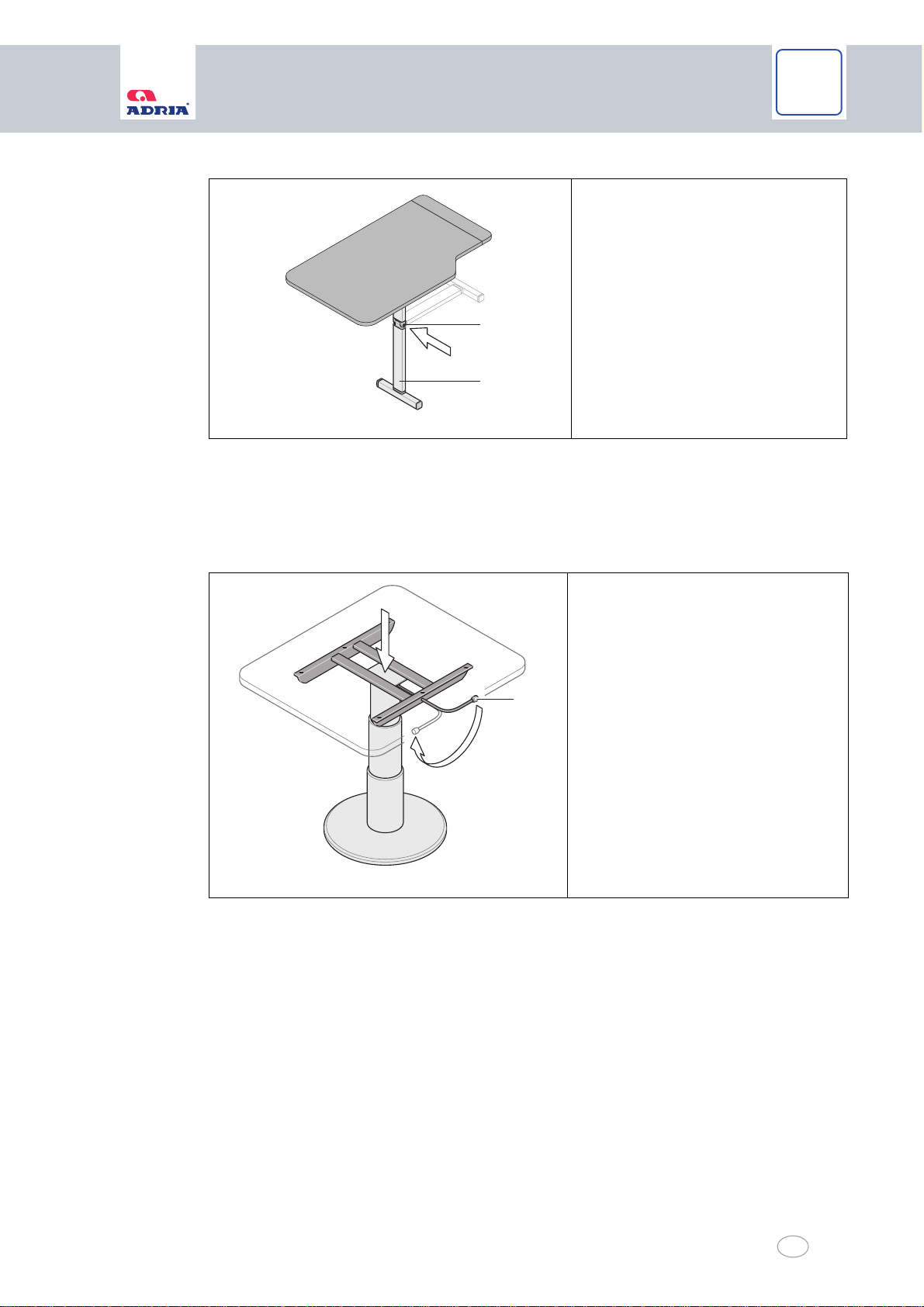

Billede 52 Afvinkling af bordbenet

10100020

 Tryk på låseknappen (Billede 52/2) for at låse bordbenet (Billede 52/1) op.  Afvinkl bordbenet med 90°.  Læg derefter bordet på bænken i den nederste position.

9.2.2 Sænkning af teleskopbordet

1 Bordben 2 Låseknap

1 Låsehåndtag

Billede 53 Sænkning af teleskopbordet

 Hold bordpladen i position i bordets midte med en hånd.  Drej låsehåndtaget (Billede 53/1) til venstre med den anden hånd (oplåsning).  Tryk bordpladen til den nederste position.  Drej låsehåndtaget (Billede 53/1) til højre (låsning).

Adria Caravans 65

Page 66

Ro om natten

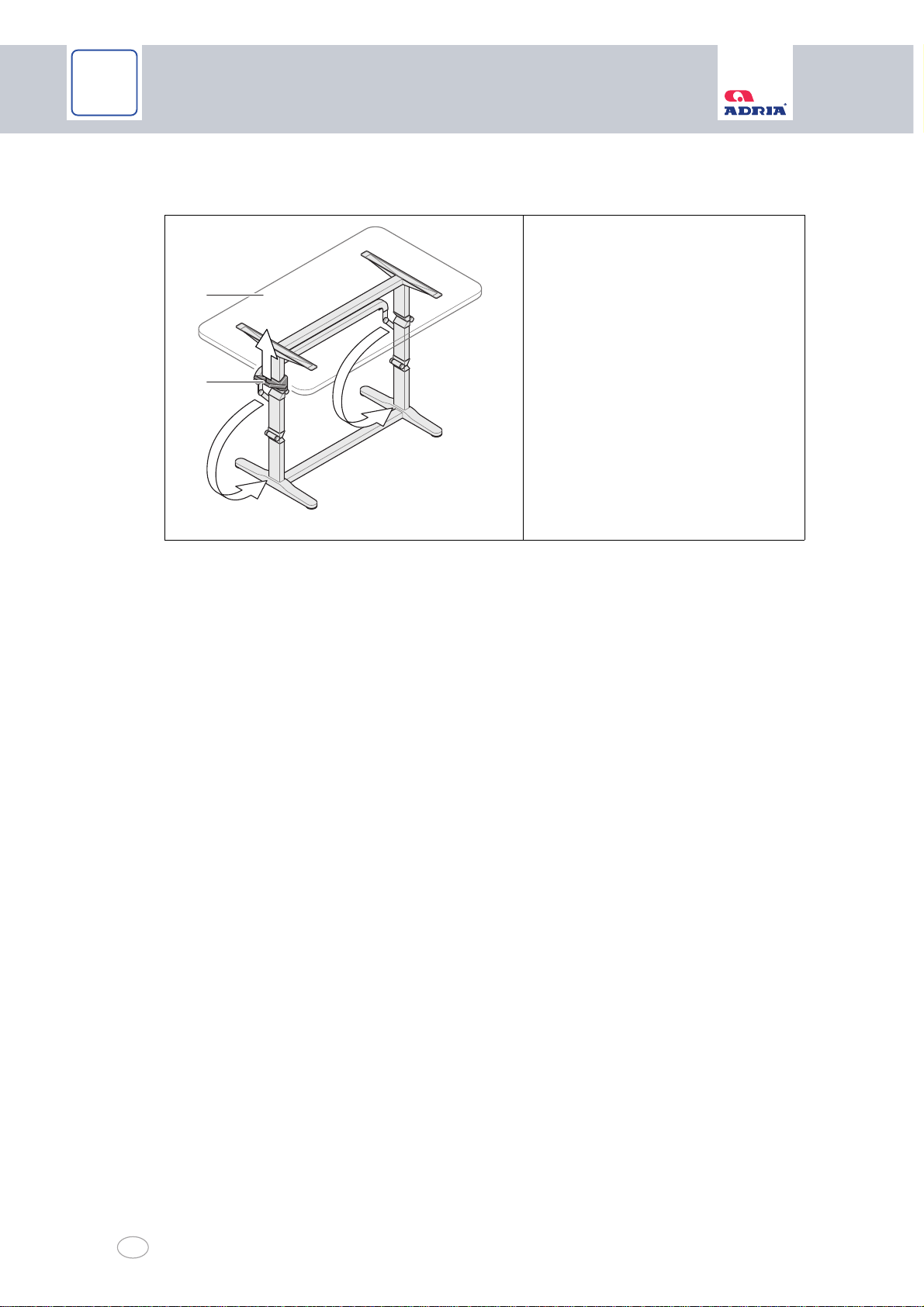

9.2.3 Sænkning af drejebordet

10100019

Billede 54 Sænkning af drejebordet

 Skub håndtaget (Billede 54/2) op.  Drej bordpladen (Billede 54/1) ned i en bue, indtil håndtaget går i indgreb.

1 Bordplade 2 Håndtag

66 Adria Caravans

Page 67

Strømforsyning

10 Strømforsyning

Vigtigt!

Kortslutning, korrosion og kabelbrud

 Få elanlægget kontrolleret minimum en gang årligt af et autoriseret værksted for din

egen sikkerhed.

10.1 Strømforsyning 230 V

Køretøjet kan tilsluttes til en ekstern strømforsyning med 230 V. Den skal være sikret med et HFI-relæ (fejlstrømsrelæ) på 30 mA.

10.1.1 Etablering af elektrisk forbindelse mellem køretøj og strømudtag

Vigtigt!

Fare for overophedning af kablet på kabeltromlen

 Rul altid kablet helt af kabeltromlen. På den måde undgår du, at kablet overophedes.  Anvend en kabeltromle med integreret overophedningsbeskyttelse.

Henvisning!

• Stik og stikdåser er ikke standardiseret ensartet.

• Til det pågældende rejseland er et adaptersæt evt. nødvendigt. Køretøjet tilsluttes til det eksterne 230 V-net med en gummislangeledning „H0 RN-

F 3G 2,5 mm2“ eller et tilsvarende kabel med stikanordninger i henhold til „IEC 309“. Elkablets totale længde må ikke overskride 25 m!

1 CEE-indgangsstikdåse bil 2 CEE-forlængerkabel (specialud-

styr) med et min. tværsnit: 2,5 mm2

3 Strømudtag

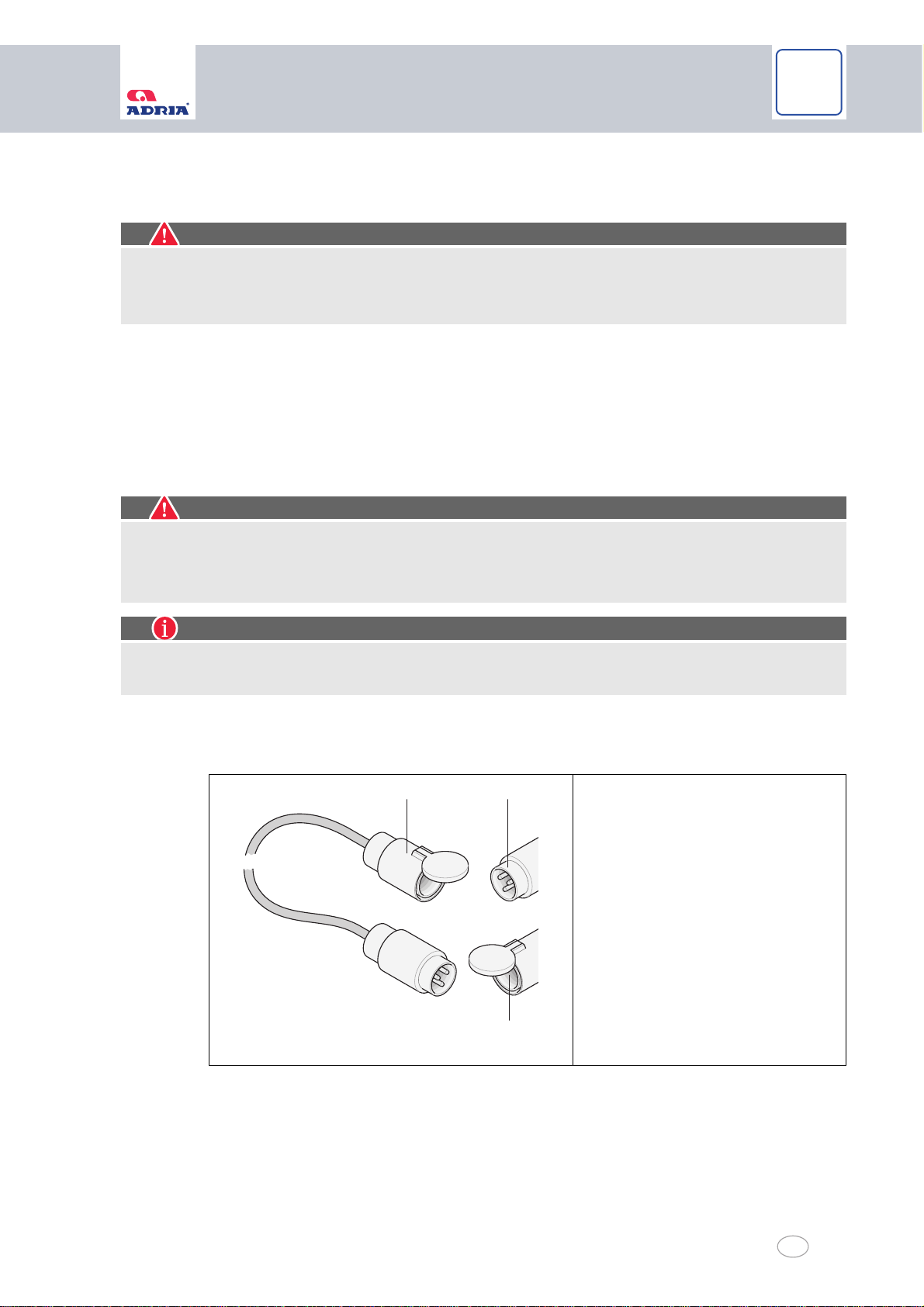

Billede 55 230 V-nettilslutning

Etablering af forbindelse:

 Når du etablerer forbindelsen, skal du altid begynde på køretøjet og til sidst tilslutte for-

Afmonteringen foretages i omvendt rækkefølge.

bindelse til strømudtaget.

Adria Caravans 67

Page 68

Strømforsyning

10.2 Sikring af 230 V-strømkredsen i køretøjet

10100098

Køretøjet er ved ekstern strømforsyning på 230 V sikret med sikringsautomaten med 13 A. I nogle køretøjer er der ud over sikringsautomaterne desuden installeret et Fl-fejlstrømsrelæ (specialudstyr).

Fl-fejlstrømsrelæet beskytter personer mod strømslag, hvis isoleringen af elektriske apparater skulle være mangelfuld.

Henvisning!

Få månedligt, eller ved længerevarende stilstand af køretøjet, kontrolleret Fl-fejlstrømsrelæet for fejlfri funktion inden hver kørsel.

Sikringskassen med sikringsautomater og Fl-fejlstrømsrelæ er som regel installeret i klædeskabet eller i en slagbænk.

1 Fl-fejlstrømsrelæ 2 "Test"-tast af Fl-fejlstrømsrelæet 3 Sikringsautomater 4 "Fra“-stilling 5 "Til“-stilling

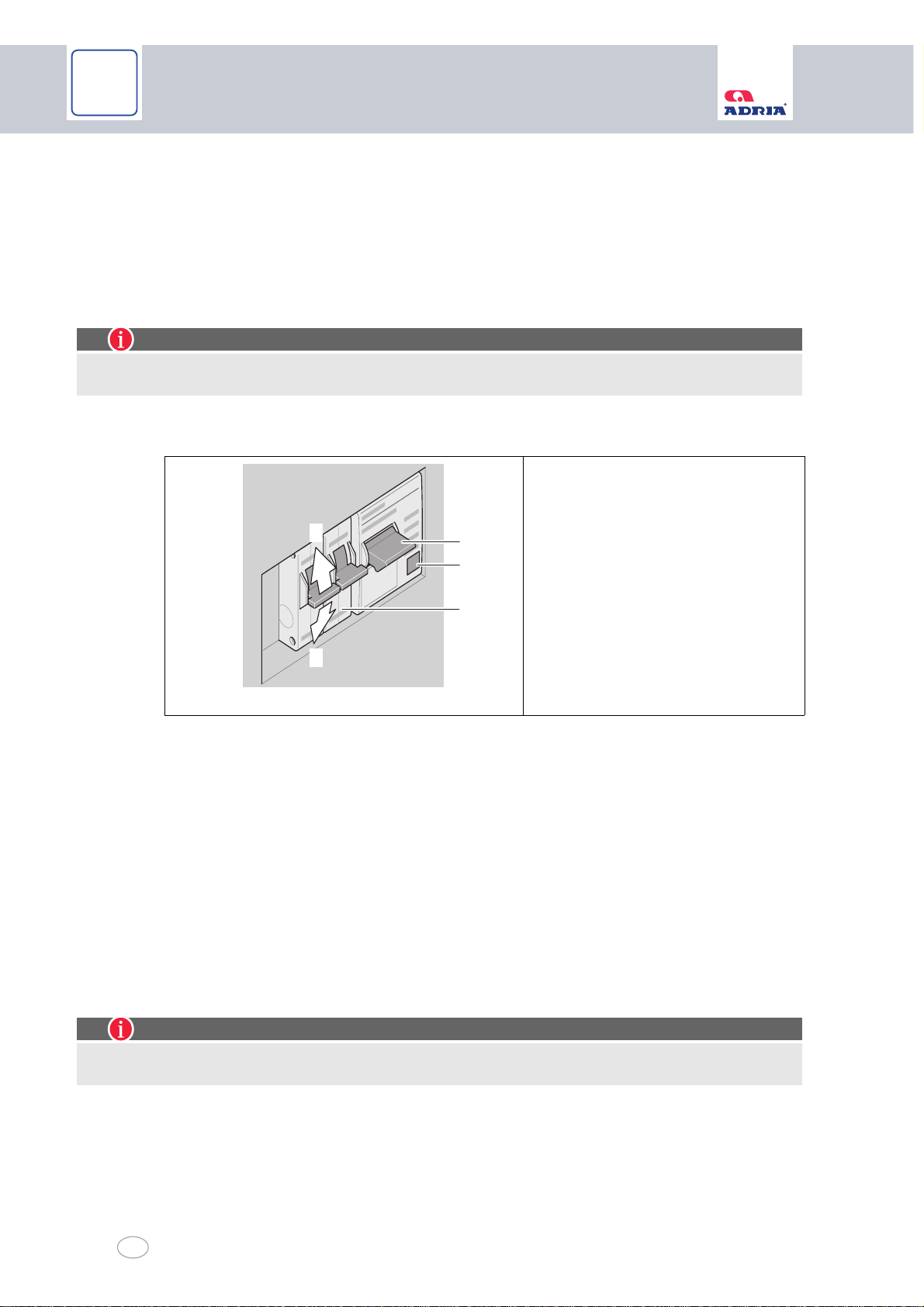

Billede 56 Sikringsautomat 230 V

Kontrollér Fl-fejlstrømsrelæ:

 Tryk på Fl-fejlstrømsrelæets "Test“-tast (Billede 56/2) ved isat 230-V-strømforsyning.

Fl-fejlstrømsrelæet (Billede 56/1) er aktiveret, koblingshåndtaget skifter hurtigt til "Fra"stilling.

 Efter en vellykket test stilles Fl-fejlstrømsrelæets koblingshåndtag tilbage til "Til"-stillin-

gen.

Tilkobling af sikringsautomaten:

 Tryk koblingshåndtaget op for at tænde (Billede 56/3) sikringsautomaten. Vent kort tid, før du tænder igen, hvis sikringsautomaten har udløst.

• Hvis sikringsautomaten forbliver tændt, forelå der kun en overbelastning.

• Hvis sikringsautomaten udløser igen og pludseligt en gang til, foreligger der en kortslutning eller jordforbindelse. Opsøg et fagværksted, og lad fejl udbedre.

Henvisning!

Det giver ikke mening at tænde flere gange. Sikringsautomaten udløser også, når koblingshåndtaget holdes fast.

68 Adria Caravans

Page 69

Strømforsyning

10.3 Strømforsyning 12 V

10.3.1 Strømforsyningsapparat CSV 300-X

Advarsel!

Fare for forbrænding

 Strømforsyningsapparatet bliver varmt under driften. Rør ikke ved det.  Udskift kun defekte sikringer, når strømforsyningsapparatet er uden strøm.

Vigtigt!

Skader på netapparatet

 Udskift kun defekte sikringer, når strømforsyningsapparatet er uden strøm.  Udskift kun defekte sikringer, når årsagen til fejlen er kendt og udbedret.  Omgå eller reparér aldrig sikringer.  Anvend kun originale sikringer med værdierne, der er anført i betjeningsvejledningen.  Under strømforsyningsapparatet må der på grund af varmeudviklingen ikke være truk-

ket kabler.

Strømforsyningsapparatet er beregnet til anvendelsen i campingvogne uden eget batteri til opholdsrummet og kan derfor ikke anvendes til batteriopladningen.

Hvis der ikke findes en 230 V-netspænding, kan tilsluttede apparater forsynes med trækkøretøjets 12 V-forsyning.

Omstillingen til netdrift foretages automatisk, når der findes en 230 V-netspænding. Strømforsyningsapparatet indeholder:

• Strømforsyningsmodulet

• Den komplette 12 V-fordeling

• 12 V-strømkredsenes sikring Hvis strømforsyningsapparatet kun forsynes med 12 V fra trækkøretøjets startbatteri uden til-

slutning til 230 V-nettet, forsynes følgende 12 V-udgange med strøm:

• CSV 300, kreds 1 til 5 forsynes med strøm

• CSV 300-2, kreds 1 forsynes med strøm, kreds 2 til 5 forsynes ikke med strøm

• CSV 300-3, kreds 1 til 4 forsynes med strøm, kreds 5 forsynes ikke med strøm En permanent strømforsyning af alle strømkredse under driften med et trækkøretøj er mulig.

Informationer herom findes i den separate betjeningsvejledning.

Adria Caravans 69

Page 70

Strømforsyning

10100066

4321

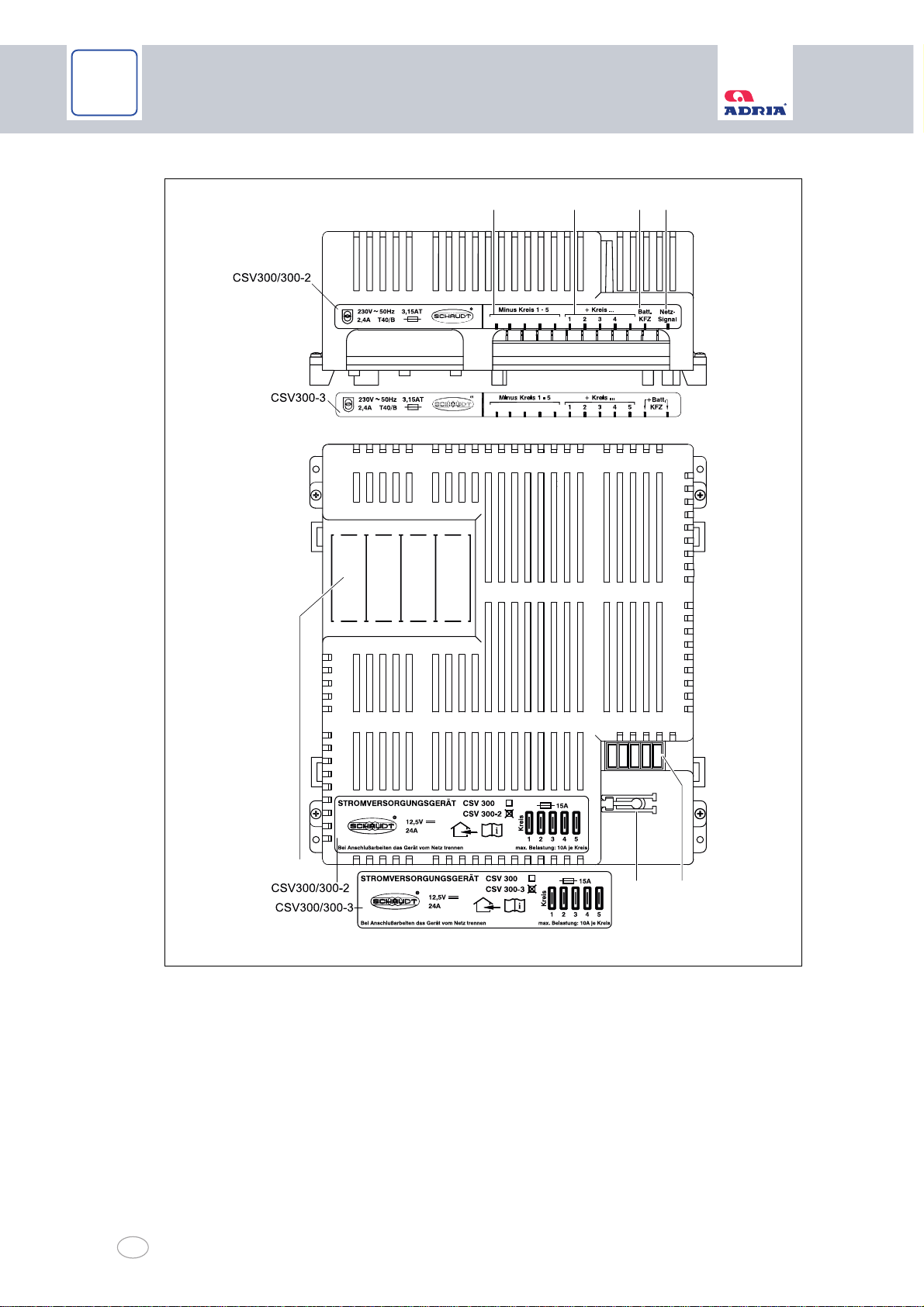

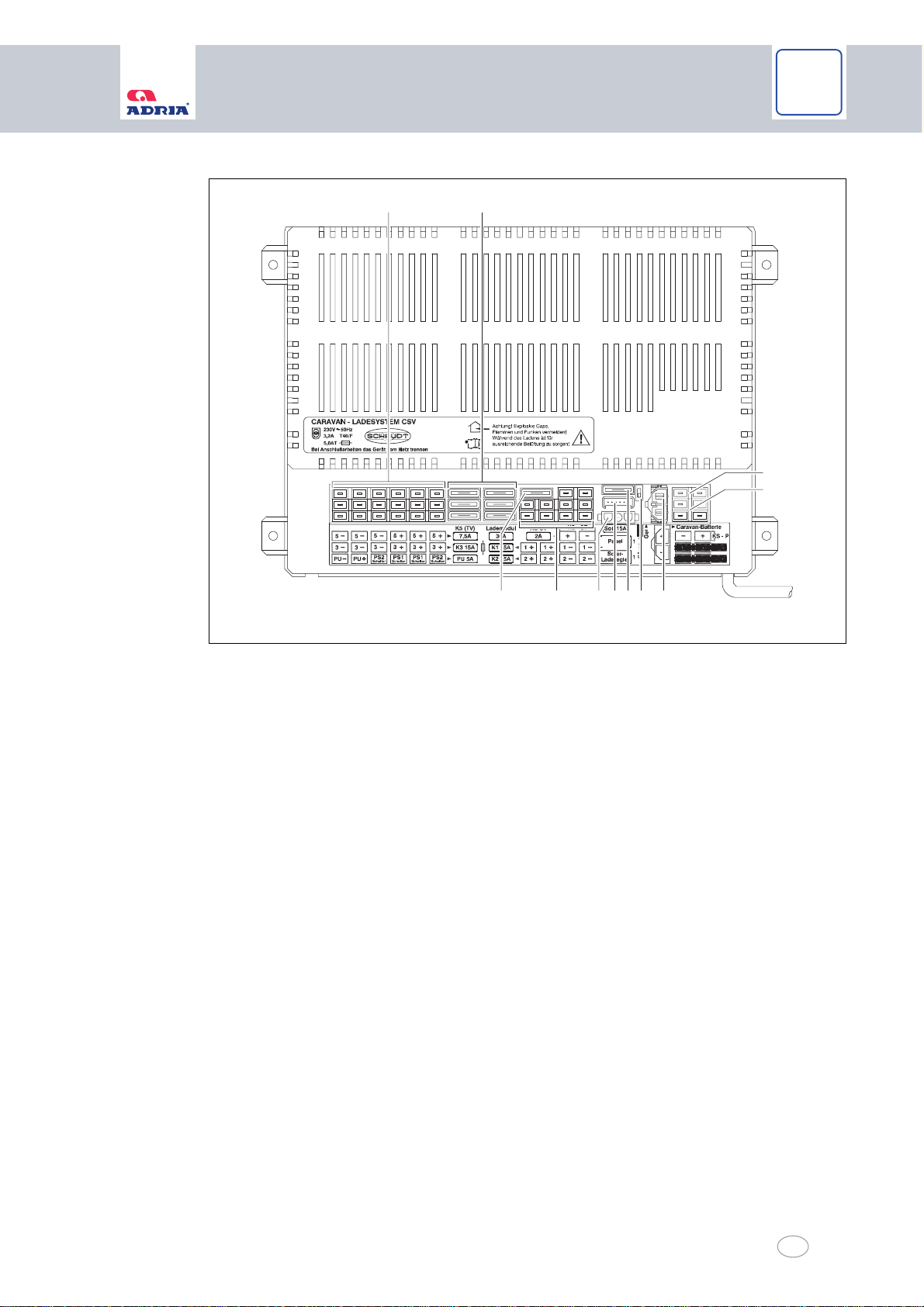

Billede 57 Strømforsyningsapparat CSV 300-X

1 Minus 12 V-udgange, kreds 1 til 5 2 + 12 V-udgange, kreds 1 til 5 3 Bilbatteri/anhængerkobling 4 Netsignal (kun ved CSV 300-2), bilbatteri (kun ved CSV 300-3) 5 Bil-fladstikssikringer 6 FK-udtrækker (hjælp til at trække sikringerne ud) 7 Pladser til sikringsautomater

70 Adria Caravans

Page 71

Strømforsyning

Idrifttagning:

 Systemet er driftsklart, når trækkøretøjets 12 V-forsyning eller 230 V-netspændingen er

tilsluttet. En separat tilkobling af apparatet er ikke nødvendig.

Bil-fladstikssikringer

Bil-fladstikssikringerne (Billede 57/3) sikrer de forskellige strømkredse. Der er placeret et værktøj til at udskifte bil-fladstikssikringerne (FK-udtrækker) ved siden af bil-

fladstikssikringerne. Yderligere henvisninger findes i den separate vejledning fra producenten.

Adria Caravans 71

Page 72

Strømforsyning

10.3.2 Strømforsyningsapparat CSV 4xx

Strømforsyningsapparat befinder sig normalt i et skab eller magasin, og der er adgang til at sikre sikringer. Alt efter køretøjsudstyret anvendes der forskellige strømforsyningsapparater fra serie 4xx (xx står for apparatets forskellige udførelser). Strømforsyningsapparatets nøjagtige type, som er anvendt ved dit køretøj, fremgår af typeskiltet på apparatet og producentens separate vejledning.

Fare!

Eksplosionsfare pga. knaldgasudvikling

 Batteri-valgkontakt (Billede 58/6, ikke CSV 400) stilles i den rigtige position.

Advarsel!

Fare for forbrænding

 Strømforsyningsapparatet bliver varmt under driften. Rør ikke ved det.  Udskift kun defekte sikringer, når strømforsyningsapparatet er uden strøm.

Vigtigt!

Skader på netapparatet

ket kabler.

 Opbevar ikke varmefølsomme genstande i nærheden af apparatet (f.eks. temperatur-

følsomt tøj, hvis apparatet er monteret i klædeskabet).

Henvisning!

• Strømforsyningsapparatets drift er kun mulig sammen med kontrol- og instrumentpanelet.

• For køleskabets 12-V-drift skal følgende forudsætninger være opfyldt (alle andre 12-Vforbrugere slukkes):

– Caravan er forbundet med trækkøretøjet – Trækkøretøjets tænding er tilkoblet.

Hvis der ikke står en nettilslutning til rådighed, kan tilsluttede apparater forsynes med strøm ved hjælp af campingvognens eller trækkøretøjets batteri (specialudstyr). Omstillingen til netdrift foretages automatisk, når der findes en 230 V-netspænding.

Strømforsyningsapparatet CSV 4xx indeholder:

• Den komplette 12 V-fordeling

• 12 V-strømkredsenes sikring

• Et opladningsmodul til opladning af alle tilsluttede batterier (ikke CSV 400)

• en batteribooster (ikke CSV 400)

72 Adria Caravans

Page 73

Strømforsyning

Billede 58 Strømforsyningsapparat CSV 4xx (figur evt. afvigende)

10100106

3 4

5678910

1 2

1 Tilslutninger til 12 V-forbrugere 2 Bil-fladstikssikringer til 12 V-strømkredse 3 Tilslutninger til 12 V-forbrugere 4 12 V-forsyning trækkøretøj 5 Tilslutning caravanbatteri (ikke CSV 400) 6 Batteri-valgkontakt (ikke CSV 400) 7 Fladsikring solceller (ikke CSV 400) 8 Tilslutning kontrol- og instrumentpanel 9 Tilslutning solcelleladeregulator (ikke CSV 400) 10 Tilslutninger til 12 V-forbrugere 11 Bil-fladstikssikringer til køleskabsstyring (ikke CSV 400)

Før idrifttagningen (ikke CSV 400):

 Kontrollér, om batteri-valgkontakten (Billede 58/6) står i den rigtige stilling.  Kontrollér, at opholdsrummets batteri er tilsluttet.

Idrifttagning:

 Systemet tændes med 12 V-hovedafbryderen på kontrol- og instrumentpanelet

(kapitel 8.6).

Bil-fladstikssikringer:

Fladstikssikringerne (Billede 58/2) sikrer de forskellige strømkredse.

Adria Caravans 73

Page 74

Strømforsyning

Batteri-valgkontakt (ikke CSV 400):

Hvis batteri-valgkontakten (Billede 58/6) står på den forkerte position, kan opholdsrummets batteri blive beskadiget.

Omskiftning af batteri-valgkontakten (ikke CSV 400):

 Afbryd strømforsyningsapparatet fra nettet, før du omstiller batteri-valgkontakten

(Billede 58/6).

 Valg af bly-gel-batteri: Stil batteri-valgkontakten på "gel".  Valg af bly-syre-batteri: Stil batteri-valgkontakten på "syre".

Anvend en tynd genstand (f.eks. en patron til en kuglepen) til at omstille. Med muligheden for at omstille med batteri-valgkontakten sikres den optimale opladning af

begge batterityper (bly-gel eller bly-syre). Yderligere henvisninger findes i den separate vejledning fra producenten.

10.3.3 Strømforsyningsapparat type BCA

Advarsel!

Fare for forbrænding

 Strømforsyningsapparatet bliver varmt under driften. Rør ikke ved det.  Udskift kun defekte sikringer, når strømforsyningsapparatet er uden strøm.

Vigtigt!

Skader på netapparatet

ket kabler.

 Opbevar ikke varmefølsomme genstande i nærheden af apparatet (f.eks. temperatur-

følsomt tøj, hvis apparatet er monteret i klædeskabet).

Henvisning!

Strømforsyningsapparatets drift er kun mulig sammen med kontrol- og instrumentpanelet. Strømforsyningsapparatet er det centrale energiforsyningsapparat for alle 12 V-forbrugere i

det elektriske anlæg i campingvognen. Det befindes sig normalt i et skab eller magasin, og der er adgang til at sikre sikringer på forsiden.

Hvis der ikke står en nettilslutning til rådighed, kan tilsluttede apparater forsynes med strøm ved hjælp af campingvognens eller trækkøretøjets batteri. Omstillingen til netdrift foretages automatisk, når der findes en 230 V-netspænding.

Strømforsyningsapparatet BCA indeholder:

• Et opladningsmodul til opladning af alle tilsluttede batterier

• Den komplette 12 V-fordeling

• 12 V-strømkredsenes sikring

74 Adria Caravans

Page 75

Strømforsyning

1 Opladningsmodul til opladning af

10100050

1 2 3

alle tilsluttede batterier 2 12 V-fordeling 3 Bil-fladstikssikringer til 12 V-

strømkredse 4 Forgreningsdåse til 12 V-strøm-

kredse

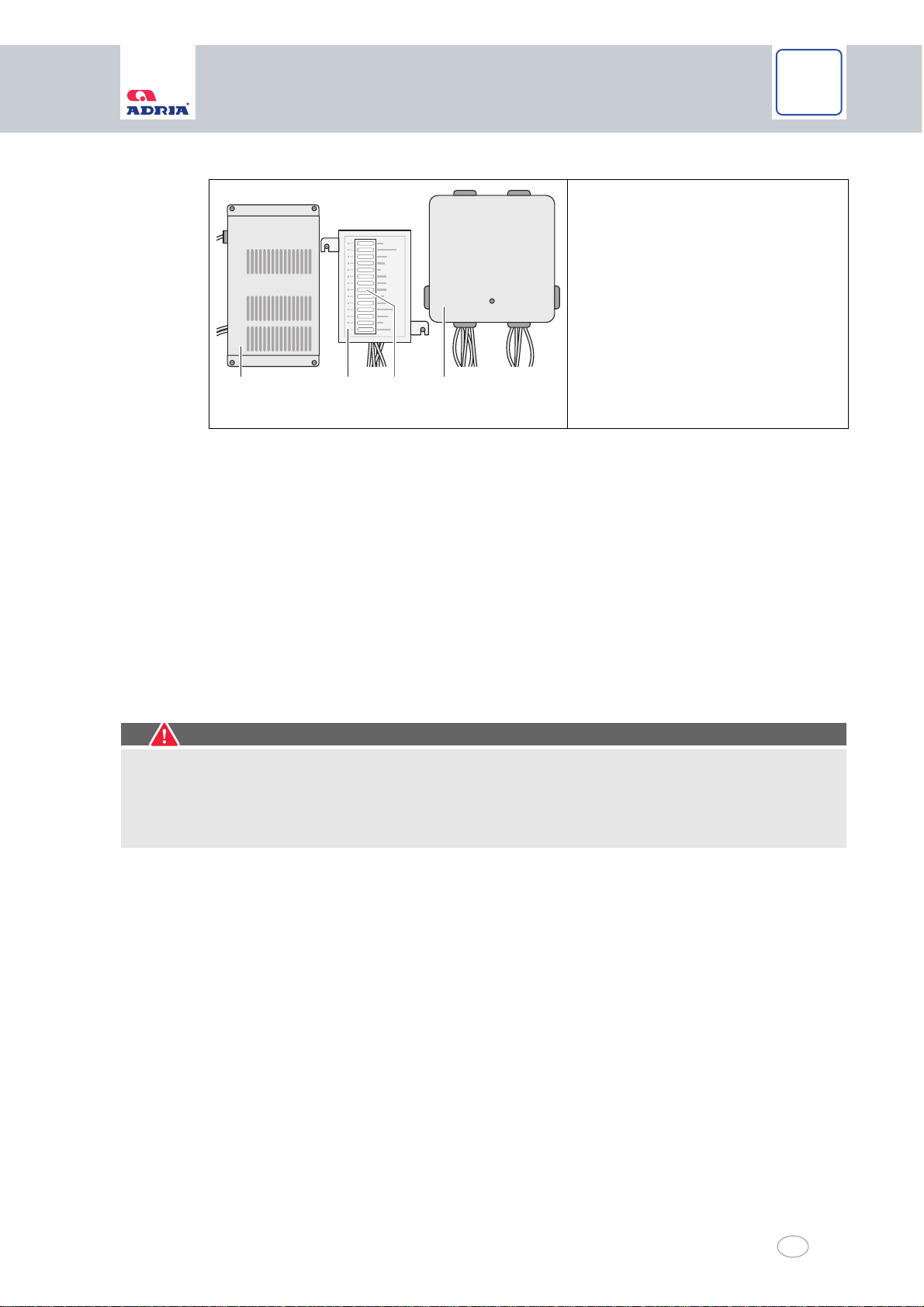

Billede 59 Strømforsyningsenhed BCA

Før idrifttagningen:

 Kontrollér, at opholdsrummets batteri er tilsluttet.

Idrifttagning:

 Systemet tændes med 12 V-hovedafbryderen på kontrol- og instrumentpanelet

(kapitel 8.6.2).

Bil-fladstikssikringer:

Fladstikssikringerne (Billede 59/3) sikrer de forskellige strømkredse. Yderligere henvisninger findes i den separate vejledning fra producenten.

10.3.4 Startbatteri (i trækkøretøjet)

Vigtigt!

Afladning af startbatteriet

 Startbatteriets kapacitet er begrænset.  Ved længere strømforsyning via trækkøretøjets konstante plus begrænses trækkøretø-

jets evne til at starte.

Ved en ekstern tilslutning til 230 V - nettet (kapitel 10.1.1) omstilles der automatisk fra 12 V til 230 V / 12 V (netapparat).

Adria Caravans 75

Page 76

Strømforsyning

10.3.5 Opholdsrummets batteri (specialudstyr)

Advarsel!

Eksplosion

 Det er ikke tilladt at anvende syrebatterier som opholdsrummet batteri i campingvog-

nen. Monteringsrummet er ikke udstyret til at indeholde et syrebatteri.

Der må kun anvendes gel-batterier som opholdsrummets batteri. Opholdsrummets batteri kan oplades igen på to måder:

• Med trækkøretøjets generator, dvs. med kørende motor. I den forbindelse skal alle store forbrugsapparater som f.eks. køleskab, varmeovn, vand-

pumpe o.lign. frakobles. Derefter skal batteriet oplades „fuldstændigt“ på 230 V-nettet.

• Ved tilslutning til 230 V-strømnettet. På denne måde oplades batteriet automatisk. I den forbindelse skal alle store forbrugsap-

parater frakobles.

Kontrollér regelmæssigt batterispændingen med kontrol- og instrumentpanelet (kapitel 8.6):

• Hvis spændingen er større end eller lig med 12 V eller i det grønne område, er alt i orden.

• Hvis spændingen er mindre end 12 V eller er i det røde område, skal alle forbrugere frakobles med det samme og batteriet oplades. Opladningstiden skal være mindst 24, men hellere 48 timer. Ladeapparatets automatik forhindrer en overopladning.

• Hvis advarselslampen "batterialarm“ blinker, skal batteriet med det samme oplades mindst 48 timer med det indbyggede automatiske ladeapparat eller et separat ladeapparat. Dertil skal køretøjet tilsluttes til 230 V-forsyningen. Hvis batterispændingen er faldet under 3 V, skal motoren startes i ca. 10 sekunder, så ladeapparatet tilkobles. Oplad derefter batteriet i mindst 48 timer.

Henvisning!

• Før og efter hver anvendelse af køretøjet skal batteriet oplades ved hjælp af ladeapparatet, om muligt længere end 24 timer.

• Hvis du er afsted på en længere rejse, skal batteriet oplades "fuldstændigt“ mindst en gang om måneden med 230 V-nettet.

• Hvis køretøjet ikke anvendes i længere tid, skal alle forbrugere (vær opmærksom på skjulte forbrugere som f.eks. satellitanlæg, tankopvarmning, vandvarmerens sikkerhedsventil, osv.) frakobles. Dette opnår du lettest ved at afbryde pluspolen direkte på batteriet. Oplad batteriet en gang om måneden i mindst 24 timer med det indbyggede ladeapparat.

• Garantien for det ekstra batteri gælder kun ved korrekt pleje.

10.3.6 Kontrol- og instrumentpanel

Nærmere informationer om kontrol- og instrumentpanelerne, se kapitel 8.6.

76 Adria Caravans

Page 77

Strømforsyning

10.4 Central lysstyring - tilordning lamper

Tilordningen af lamperne til den centrale lysstyrings kanaler blev foretaget fra fabrikken og kan kun ændres af ADRIA-forhandleren.

Som oversigt findes der en eksemplarisk tabel for ALPINA 763 UK:

Kanal Lampe

1 • Loftslamper spisebord 2 • Forteltslampe 3 • Dekorativ belysning rundsiddegruppe 4 • Indirekte belysning rundsiddegruppe 5 • Indirekte belysning dobbeltseng 6 • Loftslamper dobbeltseng 7 • Loftslamper børneværelse

• Dekorativ belysning børneværelse 8 • Loftslamper børneværelse 9 • Vaskerumsbelysning

• Toiletrumsbelysning

• Læselamper børneværelse

• Læselamper dobbeltseng

• Magasinbelysning

• Læselamper rundsiddegruppe

Tabel 4 Central lysstyring, kanaltilordning ALPINA 763 UK

10.5 Sikringer

Advarsel!

Fare for forbrænding

 Udskift kun defekte sikringer, når strømforsyningsapparatet er uden strøm.

Vigtigt!

Skader på det elektriske anlæg

 Udskift kun defekte sikringer, når årsagen til fejlen er kendt og udbedret.  Omgå eller reparér aldrig sikringer.  Anvend kun originale sikringer med den samme værdi.

Sikringer beskytter det elektriske anlæg og de elektriske apparater mod skader på grund af overbelastning og kortslutning. Ved en for stor strømstyrke afbryder en sikring automatisk strømkredsen.

Der er adgang til de elektriske sikringer på forskellige monteringssteder i køretøjet. Forbrugerne, der er tilsluttet til 12 V-forsyningen i opholdsdelen, er sikret med egne sikringer.

Adria Caravans 77

Page 78

Strømforsyning

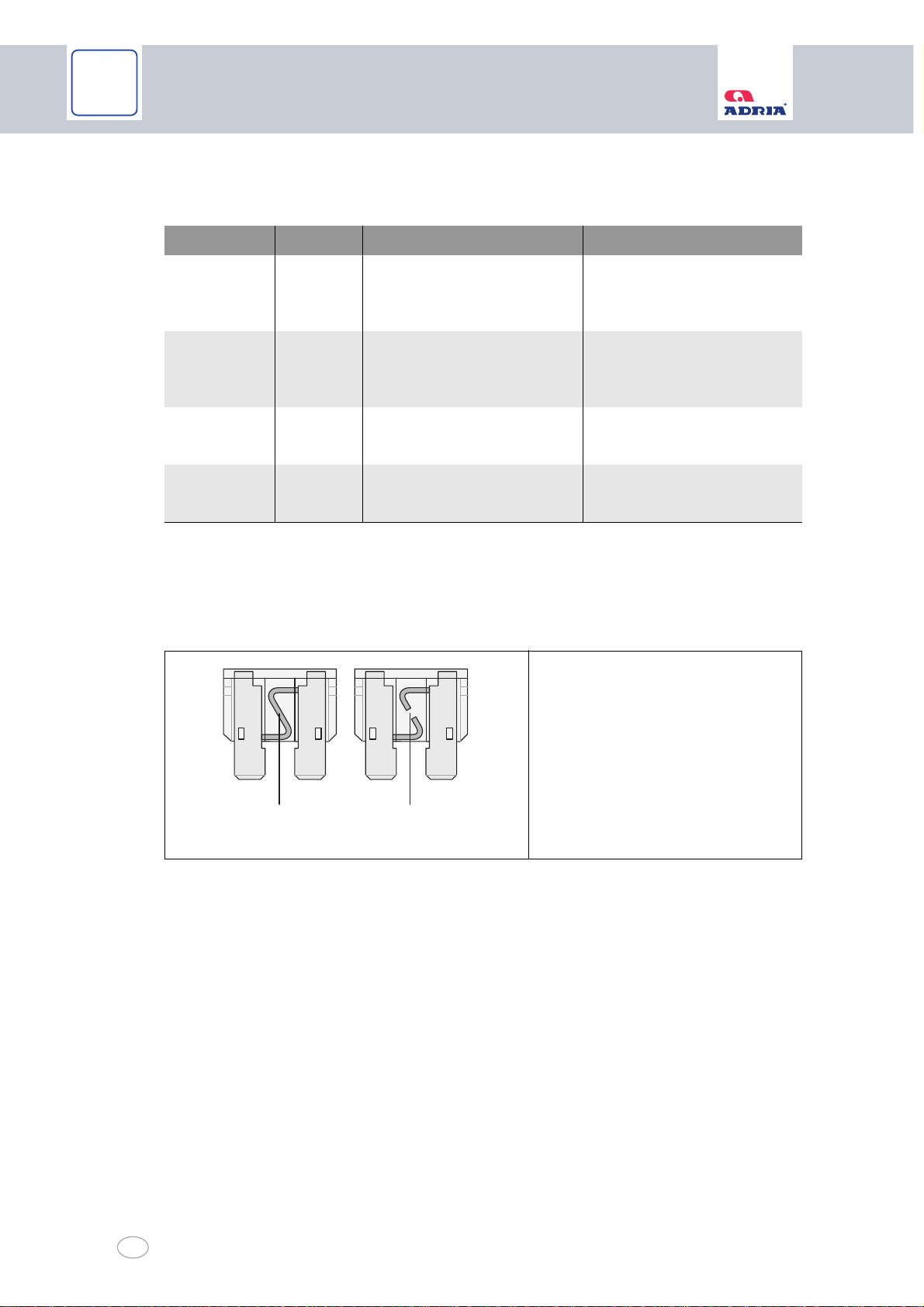

Find de pågældende sikringers funktion, værdi og farve i efterfølgende tabel, før sikringerne

skiftes:

Strømstyrke Farve Funktion Monteringssted

2 A Grå Sikring til opholdsrummets

batteri

3 A Violet Thetford-toilettets sikring I Thetford-kassettens hus-

20 A Gul Køleskabets sikring I 12 V-strømforsyningsappa-

50 A Rød 12 V-strømforsyningsappara-

tets sikring

Tabel 5 Sikringer

Udskiftning af sikringerne:

 En sikring skal skiftes, hvis sikringselementet er afbrudt.

(Billede 60/2) .

1 Intakt sikringselement 2 Afbrudt sikringselement

I 12 V-strømforsyningsapparatet eller ved siden af opholdsrummets batteri

ramme eller i 12 V-strømforsyningsapparatet

ratet

Ved siden af opholdsrummets batteri

Billede 60 12-V-sikring

78 Adria Caravans

Page 79

Strømforsyning

10.6 Strømskemaer 230 V

Vigtigt!

Skader på det elektriske anlæg

 Lad en autoriseret værksted foretage vedligeholdelses- og reparationsarbejder.  Ved vedligeholdelses- og reparationsarbejder, der ikke er udført korrekt, bortfalder dit

krav om garanti.

Den præcise placering af de elektriske komponenter og ledninger kan findes i følgende strømskemaer.

Der er brug for disse skemaer til reparationer og vedligeholdelser, der forekommer.

A Tilførsel 220-240 V, 16 A, 2P+T

B Hovedsikring med FI 220-240 V, 25 A, 0,03A B1 Sikringsautomat 220-240 V, B16A B2 Sikringsautomat 220-240 V, C10A B3 Sikringsautomat 220-240 V, C10A eller B16A

C Forgreningsdåse

D Stikdåse med beskyttelseskontakt 220-240 V

E Køleskab

G Varmeovn/vandvarmer

H Kontakt vandvarmer (TRUMA THERME)

I Klimaapparat forinstallation (tagapparat)

/// Kabel med 3 ledere (H05VV-F)

Tabel 6 Forklaring af efterfølgende strømskemaer 230-V-installation

Beskyttelsesjording (H07V-K) 4 mm

Adria Caravans 79

Page 80

Strømforsyning

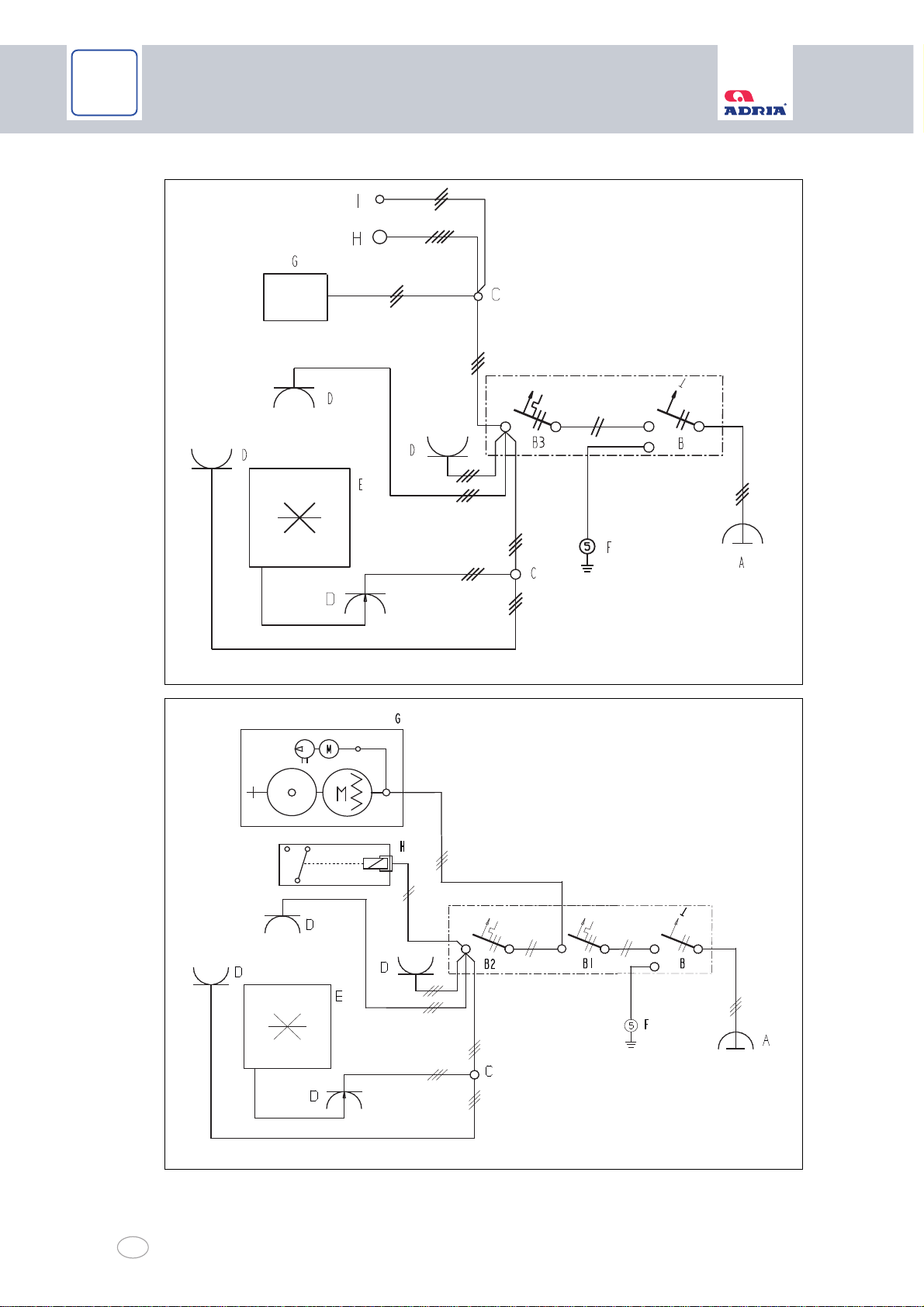

Billede 61 Strømskema 230 V: AVIVA-ALTEA-ACTION-ADORA

10100044

10100110

Billede 62 Strømskema 230 V: ASTELLA-ALPINA

80 Adria Caravans

Page 81

Strømforsyning

10.7 Strømskemaer 12 V-trækkøretøjsforsyning

Nr. Funktion Type

A1 Bremselygte og baglygte PY21/5W A2 Baklygte P21W A3 Tågebaglygte P21W A4 Blinklys PY21W

B1/B2 Nummerpladebelysning C5W

E Konturlys rødt/hvidt W5W

E1 Sidemarkeringslygte - orange Lysdiode

F1/F2 Konturlys foran - hvidt Lysdiode

M 3. bremselygte Lysdiode

N Steltilslutning

O Campingvogn-ladestation, strømforsyningsap-

parat

U Tilslutningsstik til trækkøretøj

Tabel 7 Forklaring funktion 12 V-trækkøretøjsforsyning

Nr. Farve Nr. Farve

01 Sort 19 Blå - streg hvid 02 Rød 21 Hvid - streg blå 03 Grøn 23 Grøn - streg rød 04 Blå 24 Lilla - streg hvid 05 Hvid 25 Orange - streg sort 06 Brun 26 Grøn - streg blå 07 Gul 27 Hvid - streg sort 08 Lilla 28 Hvid - streg rød 09 Grå 12 Rosa 13 Orange

Tabel 8 Forklaring farve 12 V-trækkøretøjsforsyning

Adria Caravans 81

Page 82

Strømforsyning

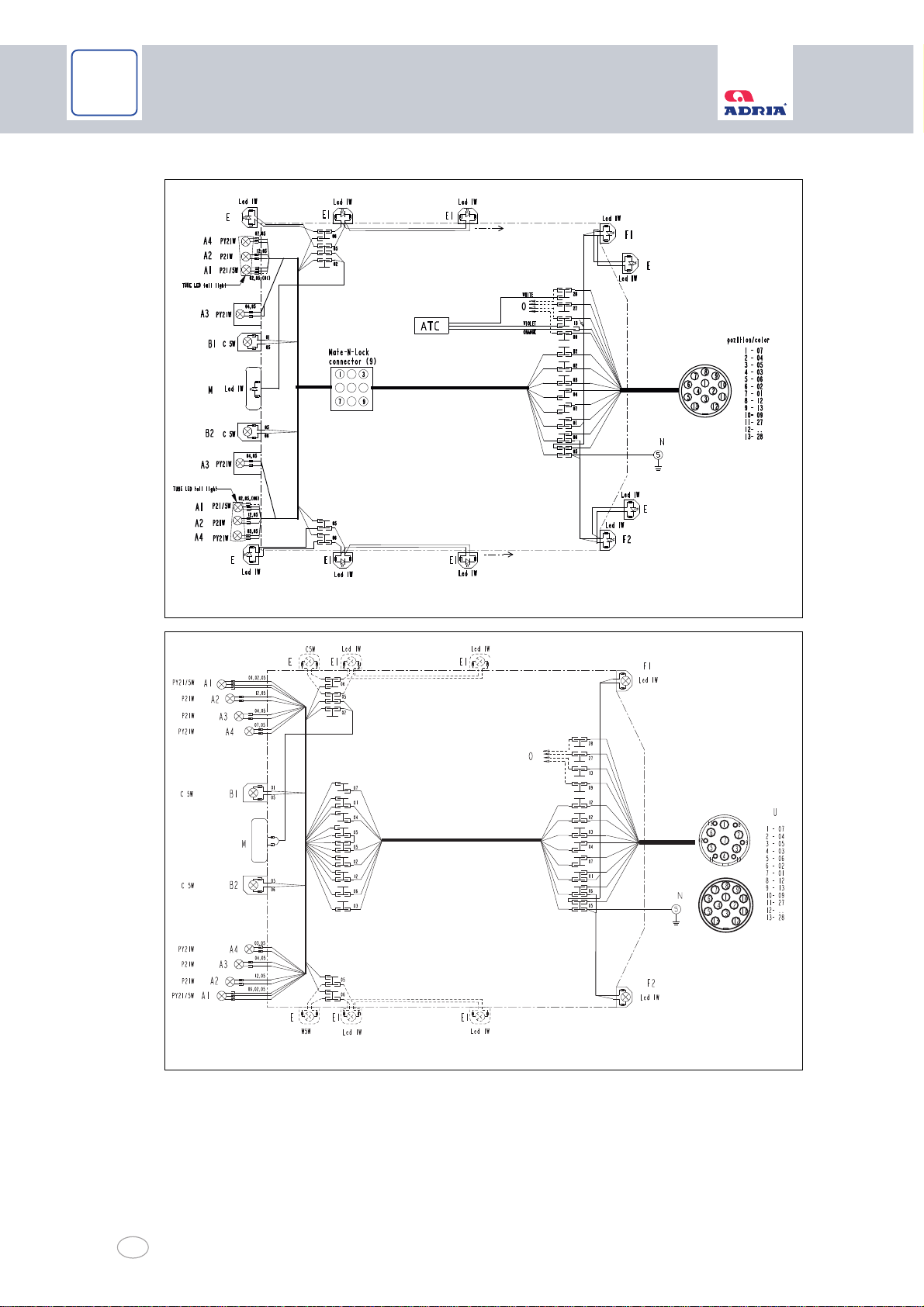

Billede 63 Strømskema 12 V: ASTELLA-ALPINA

10100109

10100042

Billede 64 Strømskema 12 V: AVIVA-ALTEA-ACTION-ADORA

82 Adria Caravans

Page 83

Strømforsyning

10.8 Strømskemaer spændingsforsyning

10100046

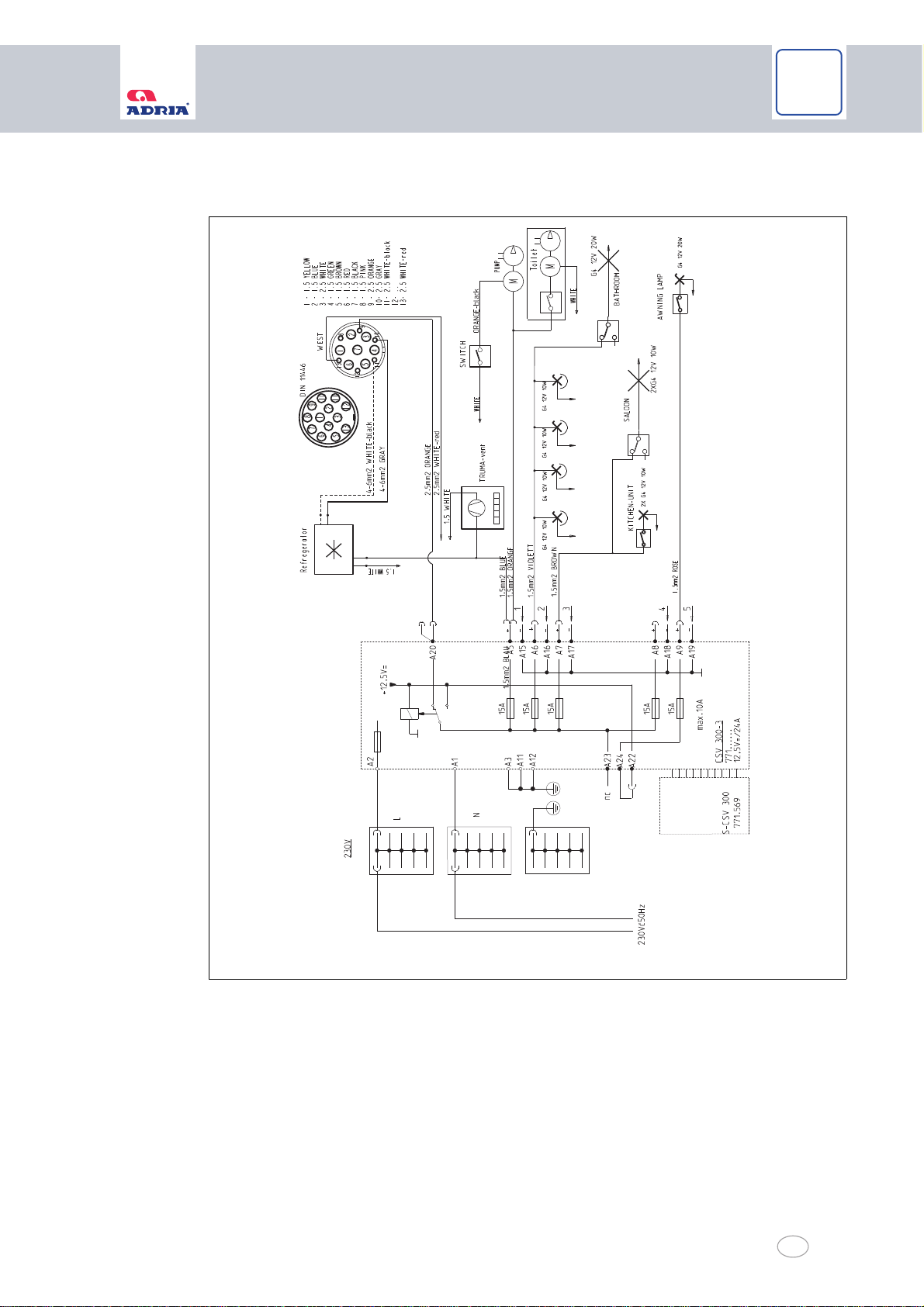

Billede 65 Forbruger-strømskema 12 V: AVIVA-ALTEA

Adria Caravans 83

Page 84

Strømforsyning

10100047

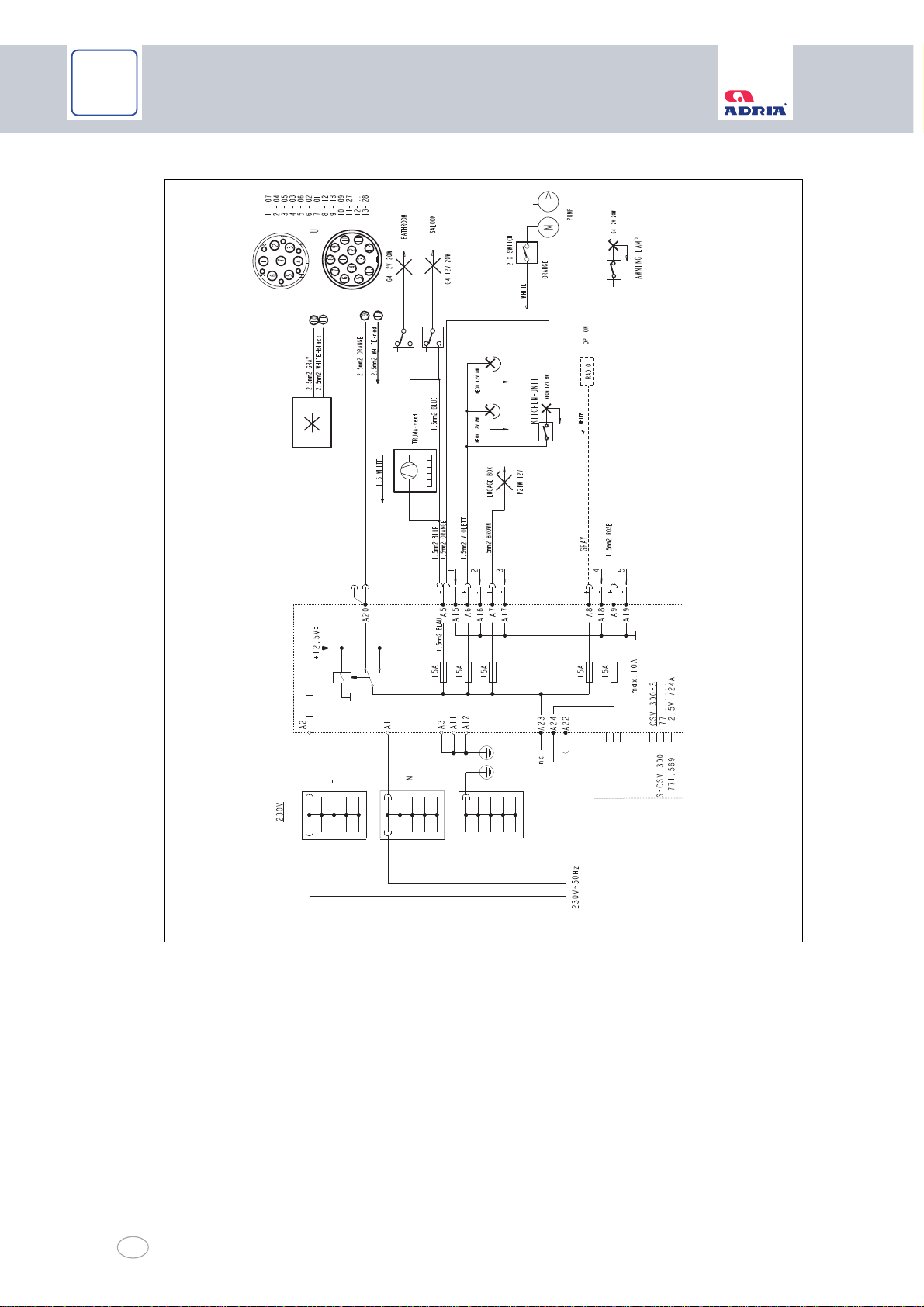

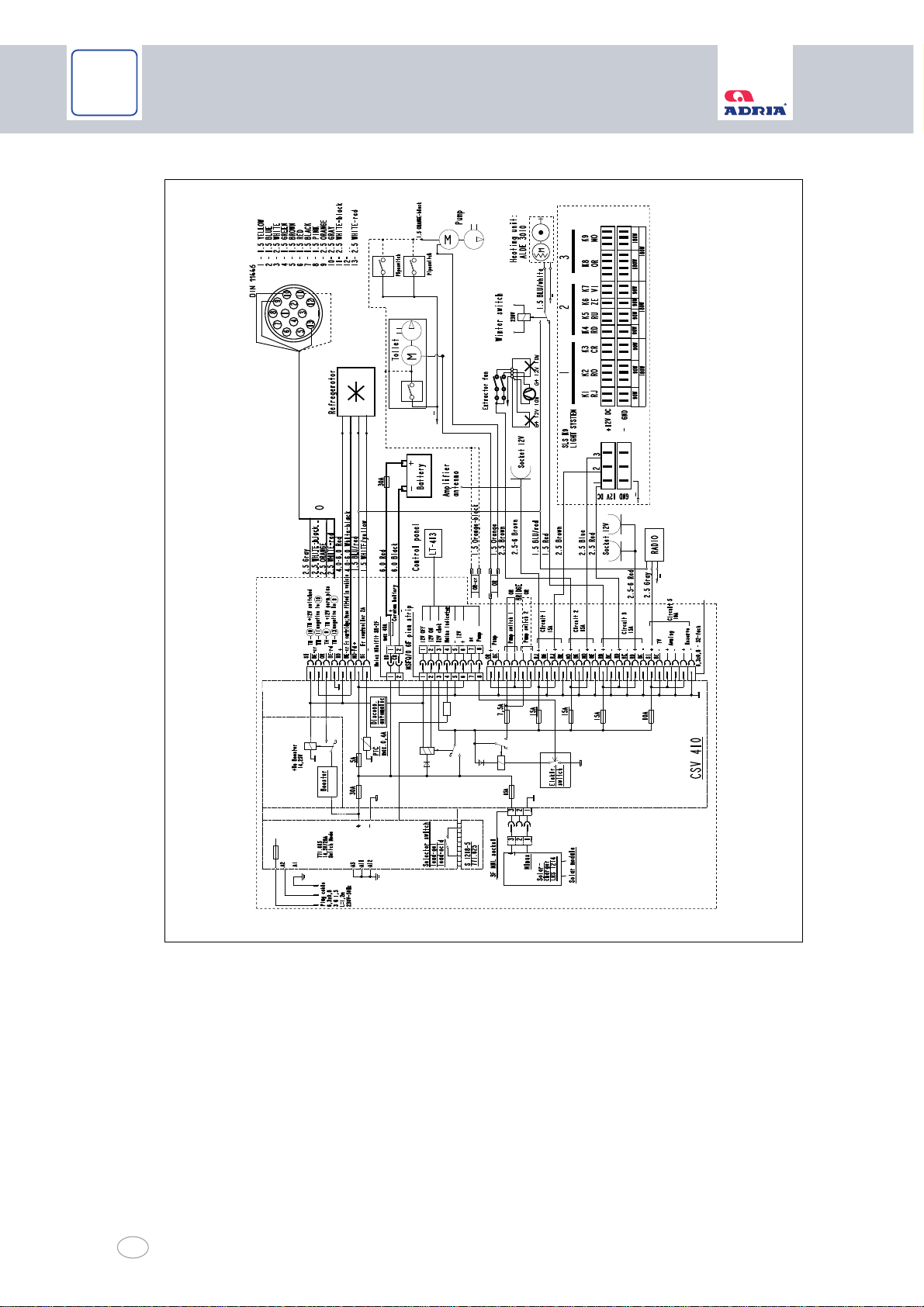

Billede 66 Forbruger-strømskema 12 V: ACTION

84 Adria Caravans

Page 85

Strømforsyning

10100108

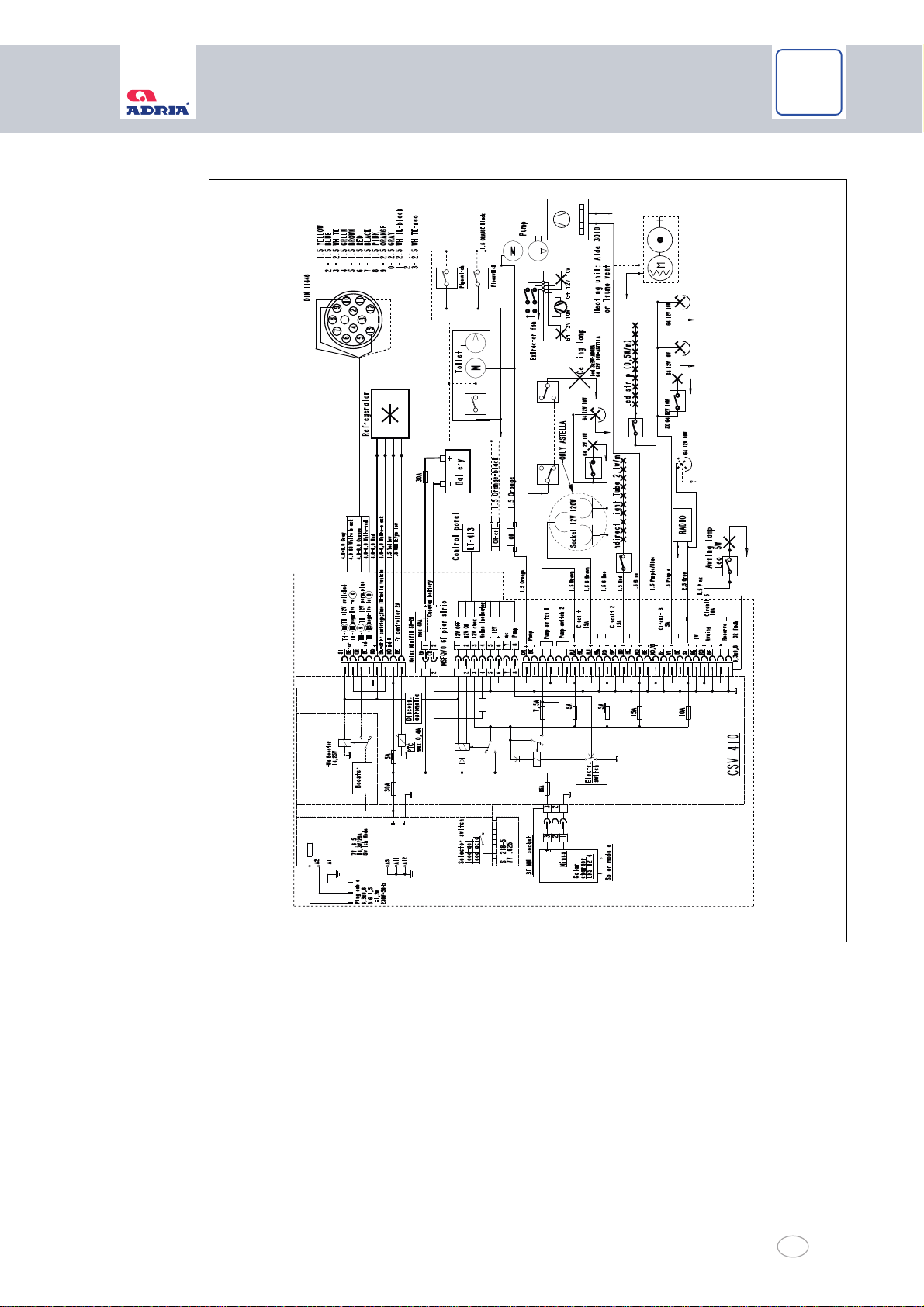

Billede 67 Forbruger-strømskema 12 V: ADORA-ASTELLA

Adria Caravans 85

Page 86

Strømforsyning

Billede 68 Forbruger-strømskema 12 V: ALPINA

10100107

86 Adria Caravans

Page 87

Gasforsyning

11 Gasforsyning

11.1 Generelle henvisninger vedrørende gasforsyningen

Læs sikkerhedsforskrifterne til omgang med gas. Generelle sikkerhedshenvisninger til temaet "gas“ findes i kapitlet "Sikkerhedsforskrifter af

gasanlægget“ (kapitel 2.5).

Fare!

Forgiftning på grund af gas

 Ved gaslugt eller anden mistanke om, at der strømmer gas ud, skal følgende foranstalt-

ninger gennemføres:

Advarsel!

Livsfare

 Lad kun et autoriseret værksted foretage reparationer og ændringer på gasanlægget!  Foretag aldrig selv ændringer på gasanlægget eller apparaterne!  Søg aldrig efter utætte steder på gasledningernes forbindelsessteder med en lighter

eller andre åbne lyskilder!

 Brugeren må udelukkende etablere forbindelsen mellem trykreguleringen og gasfla-

sken! Lad kun et fagværksted udføre yderligere arbejder!

Henvisning!

• Hele gasanlægget i køretøjet er beregnet til en driftstryk på 30 mbar, som den indbyggede trykregulering holder konstant.

• Hver gang der er gået 2 år, og når der er foretaget ændringer og reparationer, skal gasanlægget kontrolleres igen. Få i den forbindelse også altid foretaget en gastæthedskontrol. Køretøjets ejer er ansvarlig for at få udført kontrollen. Gasanlæggets korrekte tilstand bekræftes med en gaskontrolattest. Det tilhørende gaskontrolmarkat skal være placeret i gaskassen på køretøjet.

• Hvert 10. år skal gasreguleringen og gasslangen udskiftes.

• Hele gasanlægget er udført i henhold til gældende tekniske regler for F-gasapparater og blus i camping-køretøjer. Dette blev kontrolleret og attesteret af en fagmand.

• Alle indbyggede gasdrevne apparater er tændsikrede. Hvis flammen slukkes, afbryder den automatiske tændsikring gastilførslen. På trods af denne sikkerhedsanordning skal den pågældende hurtigtlukkende ventil lukkes, når det pågældende apparat ikke er i drift.

• Tildæk aldrig mekaniske ventilationer i taglugerne og i indgangen eller tagventilerne, så en kontinuerlig luftudskiftning i køretøjet er sikret.

• Hold de mekaniske ventilationer fri for is og sne, hvis det sner om vinteren! (Kapitel 17.3).

Adria Caravans 87

Page 88

Gasforsyning

11.2 Gaskasse

Vigtigt!

Gaskasse

 Hold altid den mekaniske ventilation i gulvet fri!  Opbevar altid gasflasker stående og surret fast.  Anvend ikke gaskassen som magasin. Brandfare!

Der er kun adgang til gaskassen udefra. Gaskassen anvendes til at indeholde gasflaskerne. Den mekaniske ventilation må ikke dæk-

kes til. Sørg for at sikre gaskassen mod, at uvedkommende kan få adgang til den.

11.3 Gastyper

De gasdrevne apparater anvendes med F-gas (propan, butan eller en blanding af begge). I handlen tilbydes der frem for alt 5 kg eller 11 kg ejer- eller lejeflasker.

Omgang med gasflasker:

 Opbevar udelukkende gasflasker i gaskassen!  Aflås gaskassen, og sørg på denne måde for at sikre den mod uvedkommendes

adgang!

11.3.1 Propangas

Propan er en farve- og lugtløs gas. Kogepunktet for propan ligger ved -42 °C. Propan er egnet til vintercamping. Propan er letantændeligt, tungere end luft og virker i høje koncentrationer narkotiserende og

kan være kvælende.

11.3.2 Butangas

Butan forekommer i to forskellige versioner (isomerer): Isobutan og n-butan. Isobutan og n-butan er F-gasser, der opstår ved destillation af mineralolie. Kogepunktet for isobutan ligger ved -12 °C, kogepun ktet for n-butan ligger ved -0,5 °C. Der-

med er butan uegnet som opvarmnings- og driftsmiddel om vinteren. I overgangstiden kan der også anvendes en blanding af butan og propan.

88 Adria Caravans

Page 89

Gasforsyning

11.3.3 Informationer om F-gas

Egenskaber for F-gas:

• F-gas er farveløs.

• Den lugter af hvidløg.

• Den er tungere end luft og samler sig ved gulvet, når den sættes fri.

• Den er brændbar og kan eksplodere, hvis den strømmer ukontrolleret ud, eller eksplodere ved gnister.

• I lukkede rum fortrænger den indåndingsluften. Fare for kvælning!

11.4 Gasforbrug vejledende værdier

Gasforbruget afhænger af, hvor intensiv de tilsluttede apparater anvendes.

Forbruger Vejle-

dende værdi

Gasvarmeovn 170 - 490 g/h

Komfur 100 - 400 g/h

Køleskab 10 - 25 g/h

Bageovn 50 - 200 g/h

Tabel 9 Gasforbrug vejledende værdier

Enhed

Adria Caravans 89

Page 90

Gasforsyning

11.5 Omgang med gasflasker

Vigtigt!

Fare ved omgang med gasflasker

 Læs sikkerhedshenvisningerne på gasflasken!  Anvend kun gasflasker med tilsluttet trykregulering!  Ryg ikke i nærheden af gasflaskerne! Enhver form for åben ild skal ubetinget undgås!

Det gælder frem for alt ved udskiftning af gasflaskerne.

 Smør aldrig gevind og tætninger på trykreguleringen med fedt. Eksplosionsfare på

grund af kemiske reaktioner!

 Gulvudluftningerne i gaskassen skal altid holdes fri.  Anvend kun gasflasker, der tilbydes til campingområdet!  Anvend aldrig specialflasker fra andre anvendelsesområder!  Gasflasker, der ikke er tilsluttet, skal altid være sikret med en beskyttelseshætte.  Beskyttelseshætten skal medbringes til den tilsluttede flaske.  Overhold testfristen på gasflasken!  Påfyld kun gasflasker efter vægt. Vær også opmærksom herpå i udlandet!  Anvend aldrig by- eller naturgas!  Påfyld aldrig gasflasker på drivgastankstationer. Eksplosionsfare!  Hvis køretøjet parkeres i længere tid, må gasflaskerne kun blive i køretøjet, hvis det er

parkeret i det fri!

 Gaskassen er beregnet til maks. to 11 kg gasflasker. Gasflaskerne hører ikke til leveringsomfanget for køretøjet og skal selv anskaffes og tilsluttes

af ejeren. Vær meget forsigtig ved omgang med gasflasker. Grå gasflasker med rød mærkning (beskyttelseshætte og gulvring) er ejerflasker og kan

ombyttes og fyldes.

11.6 Hurtigtlukkende ventiler

Henvisning!

Hvis det gasforbrugende slutapparat ikke anvendes, skal den pågældende hurtigtlukkende ventil lukkes.

Gasfordelingen til de enkelte forbrugssteder foretages via de hurtigtlukkende gasventiler.

90 Adria Caravans

Page 91

Gasforsyning

1 Lukket

1 2 3 4

2 Åbnet 3 Gasledning til gasapparatet

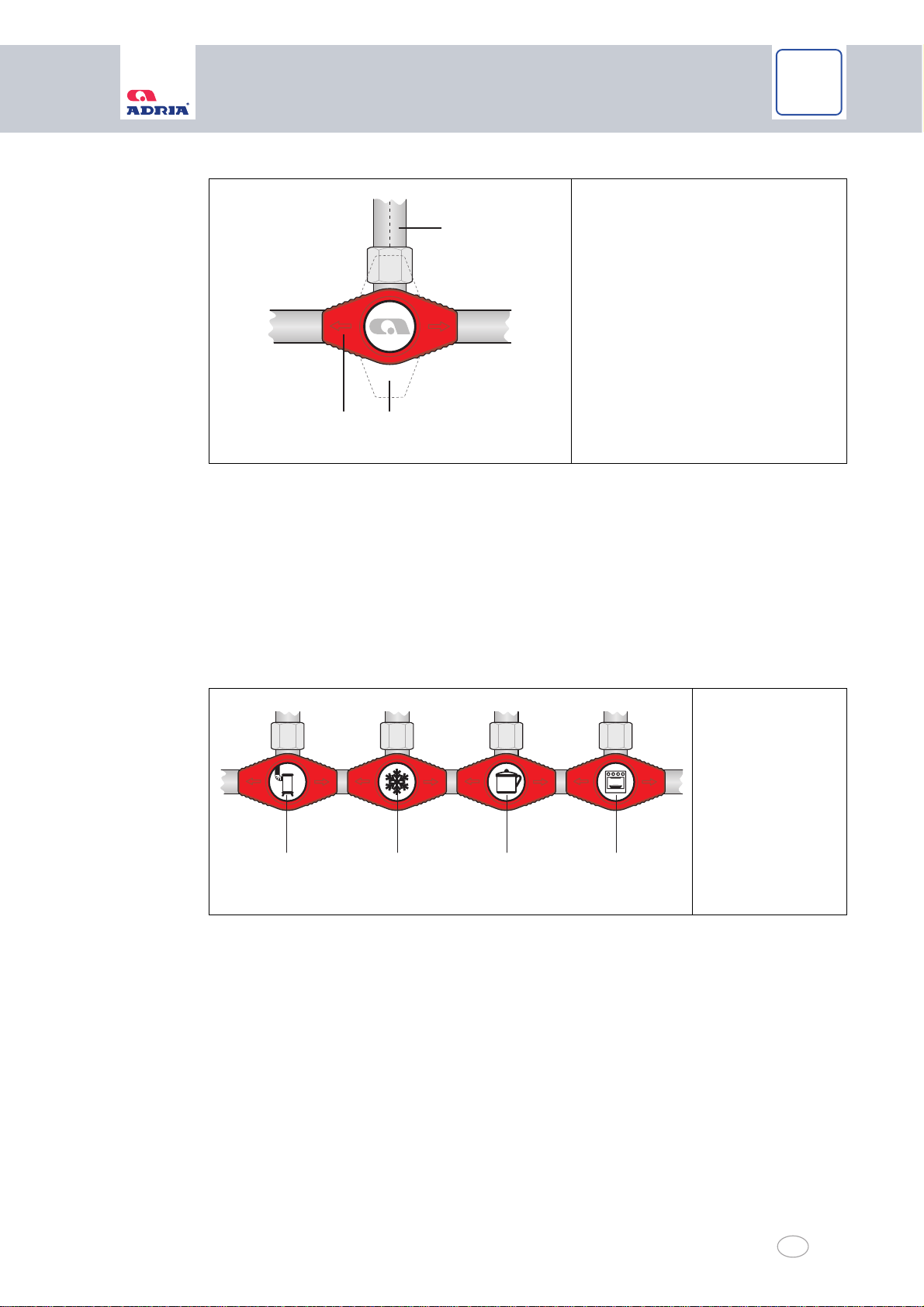

Billede 69 Hurtigtlukkende ventiler - stilling

Anvendelse af gasforbrugere:

 Åbn den pågældende hurtigtlukkende ventil for at tage det ønskede gasapparat i drift.

– Hurtigtlukkende ventil lukket (Billede 69/1): Pilene på den hurtigtlukkende ventil står

på tværs af retningen for gasledningen til gasapparatet (Billede 69/3).

– Hurtigtlukkende ventil åbnet (Billede 69/2): Pilene på den hurtigtlukkende ventil står

i retning af gasledningen til gasapparatet (Billede 69/3).

11.6.1 Hurtigtlukkende ventiler varmeovn, køleskab, komfur og bageovn

Billede 70 Hurtigtlukkende ventiler varmeovn, køleskab, komfur og bageovn

Hvert gasapparat har sin egen hurtigtlukkende ventil. De er forsynet med tilsvarende symboler for at undgå forvekslinger:

• Varmeovn (Billede 70/1)

• Køleskab (Billede 70/2)

• Komfur (Billede 70/3)

• Bageovn (Billede 70/4)

1 Varmeovn 2 Køleskab 3 Komfur 4 Bageovn

Adria Caravans 91

Page 92

Gasforsyning

11.7 Ekstern gastilslutning (specialudstyr)

Fare!

Eksplosionsfare

 Anvend kun en passende adapter til tilslutning til den eksterne gastilslutning.  Tilslut kun gasapparater, som er beregnet til et driftstryk på 30 mbar, til den eksterne

gastilslutning.

 Kontrollér den eksterne gastilslutnings tæthed, når et gasapparat er blevet tilsluttet.

Hvis en gastilslutning er utæt, strømmer der gas ud i det fri.

 Luk straks afspærringshanen og hovedafspærringsventilen på gasflasken, hvis en

gastilslutning er utæt, og lad et godkendt fagfirma kontrollere den eksterne gastilslutning.

 Ingen ild, ingen rygning og ingen gnistdannelse under tilslutningen af et gasapparat til

den eksterne gastilslutning.

 Det er forbudt at fylde gasflasker med den eksterne gastilslutning. Overhold henvis-

ningsmærkaterne.

 Luk altid afspærringshanen, hvis der ikke er tilsluttet et apparat til den eksterne gastil-

slutning.

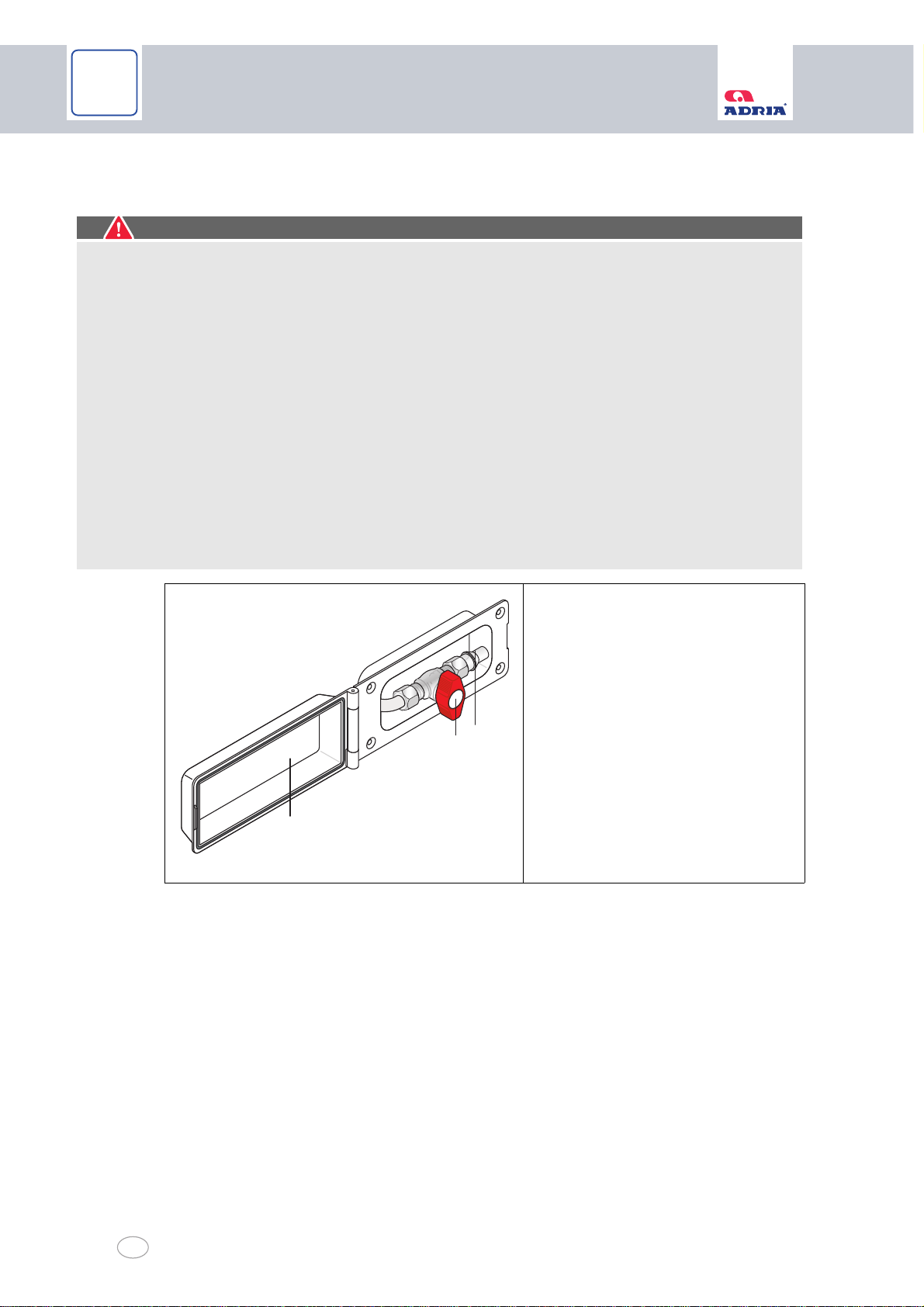

1 Dæksel ekstern gastilslutning 2 Tilslutning for gasapparater 3 Afspærringshane

Billede 71 Ekstern gastilslutning

Anvendelse af den eksterne gastilslutning:

 Åbn dækslet (Billede 71/1) på den eksterne gastilslutning.  Sæt en passende adapter på tilslutningen (Billede 71/2).  Åbn afspærringshanen (Billede 71/3).

92 Adria Caravans

Page 93

Vand og spildevand

12 Vand og spildevand

12.1 Vandforsyning

Advarsel!

Sundhedsfare

 Dannelse af bakterier og alger i vandtanken.

 Skift vand inkl. vandvarmerens indhold regelmæssigt (f.eks. 2 x ugentligt).  Tøm vandtanken efter afslutningen af alle rejser eller senest efter 4 uger, rengør

den grundigt, og lad den stå åben (udluftning).

 Anvend et desinficeringsmiddel til vandtanken.

Vigtigt!

Beskadigelse af vandpumpen

 Pumper kan køre varme uden vand og blive beskadiget.  Lad aldrig pumper køre med tom vandtank!

Vigtigt!

Miljøskader

 Tøm aldrig tankene (vand og spildevand) i fri natur!  Tøm kun tankene på benzinstationer, rastepladser, bortskaffelsessteder eller camping-

pladser på stederne, der beregnet til det.

Vigtigt!

Skader på grund af frost

 Ved frostfare skal vandanlægget i køretøjet tømmes. Når en vandhane åbnes, tilkobles den indbyggede vandpumpe.

Anvendelse af vandtanken:

 Rengør vandtanken grundigt før hver kørsel.  Fyld om muligt først vandtanken før en overnatning eller ved rejsens mål.  Undgå ekstra vægt.  Fyld kun vandtanken med drikkevand.

Hvis køretøjet standses i længere tid eller ikke opvarmes ved frostfare, skal hele vandanlægget tømmes, rengøres og tørre (kapitel 12.2). Lad alle vand- og aftapningshaner og alle aftapningsventiler stå åbne.

Vi anbefaler at kontrollere ledningerne for tæthed for hver 6 måneder og at efterspænde både spændebånd og forbindelsesled.

Vandforsyningsanlægget opfylder den tekniske udvikling (direktiv 2002/72/EF).

Adria Caravans 93

Page 94

Vand og spildevand

12.1.1 Vandtank

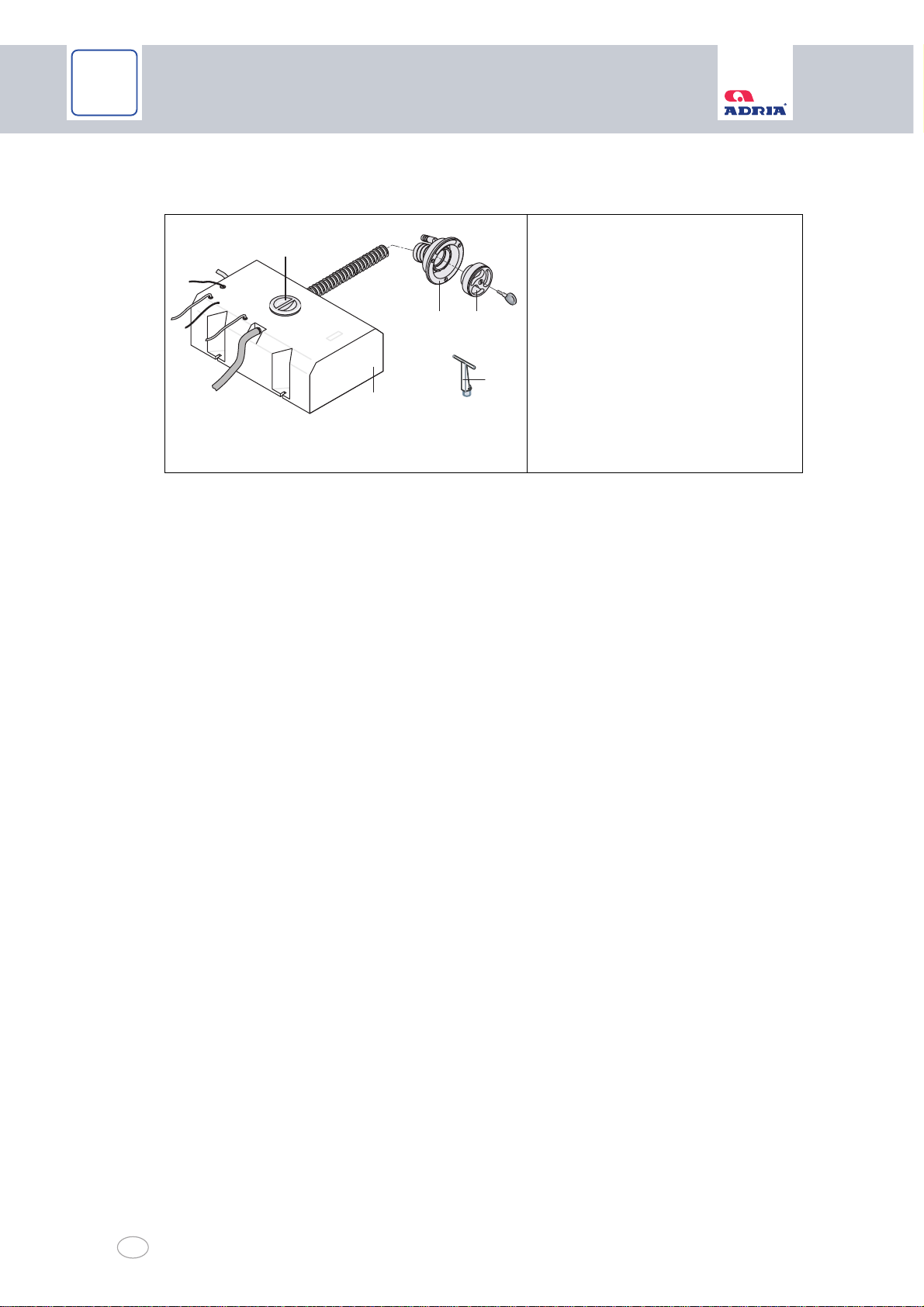

Billede 72 Påfyldning af vandtanken - ekstern

Påfyldning af vandtank (ekstern):

 Frakobl vandpumpen (tryk på tasten på kontrol- og instrumentpanelet, kapitel 8.6).  Lås det aflåselige dæksel (Billede 72/3) på påfyldningsstudsen (Billede 72/2) op, og åbn

det.

 Fyld vand i vandtanken med en dunk, kande eller slange.  Sæt dækslet på, luk det, og lås det.

1 Vandtank 2 Påfyldningsstuds 3 Aflåseligt dæksel 4 Vedligeholdelsesdæksel 5 Prop

Tømning/rengøring af vandtanken:

 Frakobl vandpumpen (tryk på tasten på kontrol- og instrumentpanelet, kapitel 8.6).  Åbn vedligeholdelsesdækslet (Billede 72/4).  Åbn proppen på tankens bund (Billede 72/5).  Tøm vandtanken fuldstændigt.  Rengør tanken indvendigt.  Sæt igen proppen (Billede 72/5) i aftapningsåbningen, og luk vedligeholdelsesdækslet

(Billede 72/4).

94 Adria Caravans

Page 95

Vand og spildevand

12.1.2 Udvendig vandtilslutning Ultraflow (specialudstyr)

10100055

1 2

10100056

Nogle køretøjer er udstyret med en udvendig vandtilslutning (Truma Ultraflow). Det er kun muligt at anvende den udvendige vandtilslutning med en passende adapter. Afhængigt af udstyret kan der tilsluttes separate vandforbrugere (f.eks. et udvendigt brusebad) eller en ekstern vandtank til den udvendige vandtilslutning.

1 Klap udvendig vandtilslutning 2 Stiktilslutning med koblingskon-

takter

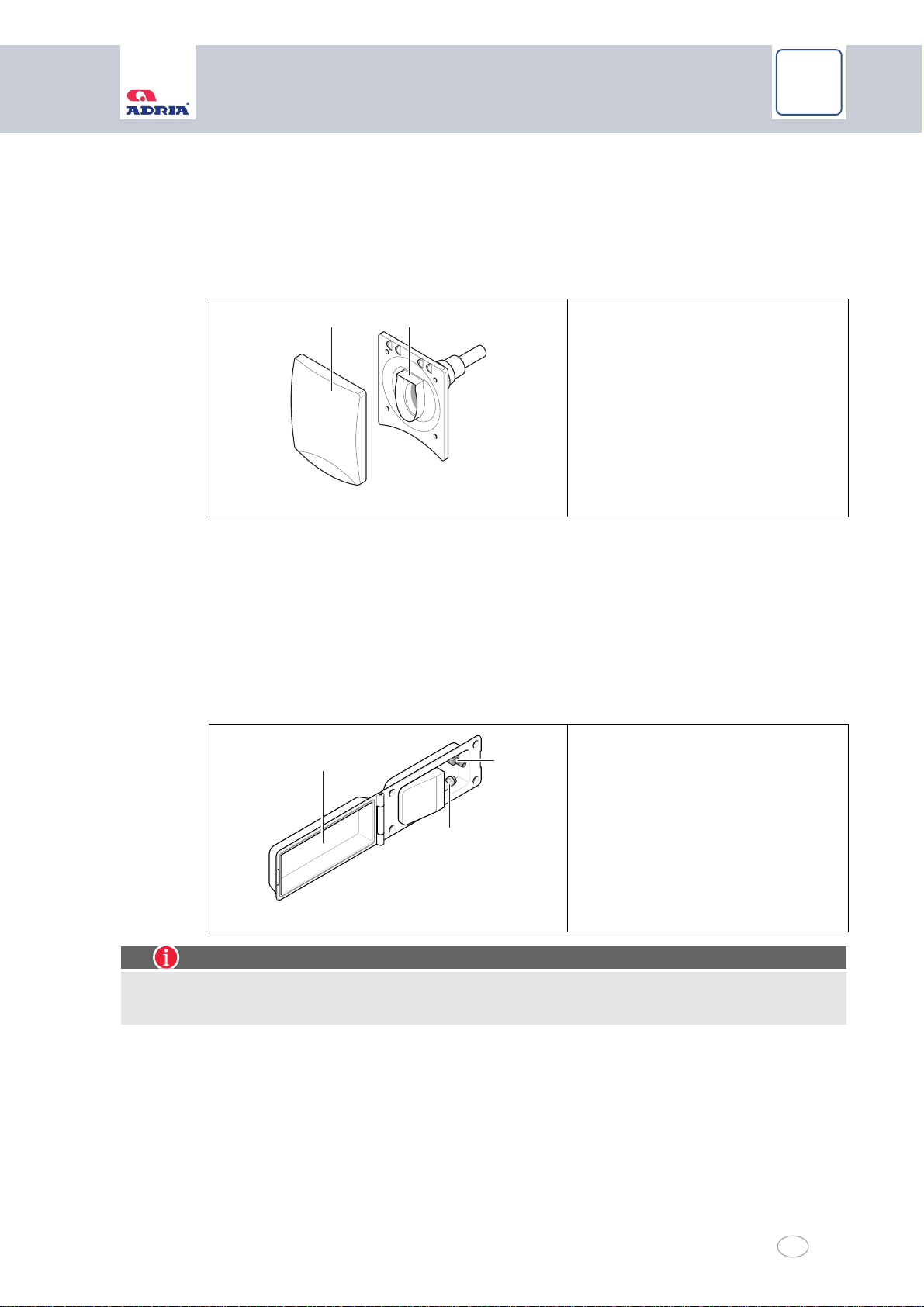

Billede 73 Udvendig vandtilslutning Ultraflow

Anvendelse af den udvendige vandtilslutning:

 Åbn klappen (Billede 73/1) på den udvendige vandtilslutning.  Sæt den passende stik (Truma Ultraflow) i stiktilslutningen (Billede 73/2).

Det eksterne tilbehør er nu forbundet med instrumentnettet.

12.1.3 City-vandtilslutning (specialudstyr)

Nogle køretøjer er udstyret med en city-vandtilslutning. Det er kun muligt at anvende city-vandtilslutningen med en passende adapter (type Gardena).

Billede 74 City-vandtilslutning

Henvisning!

• Kontrollér regelmæssigt spildevandsbeholderens påfyldningsniveau.

• Kontrollér det eksterne vandtryk, maks. tilladt vandtryk: 10 bar.

 Åbn klappen (Billede 74/1) på city-vandtilslutningen.  Sæt en passende adapter på stikniplen (Billede 74/2).  Stil kontakten (Billede 74/3) på city-tilslutningen. Køretøjets vandpumpe er frakoblet.

Når en vandhane åbnes, frigives city-vandtilslutningen.

1 Klap city-vandtilslutning 2 Stiknippel (type Gardena) 3 Kontakt til vandpumpe

Adria Caravans 95

Page 96

Vand og spildevand

12.1.4 Armatur

Varmt og koldt vand tilføres med et armatur med et håndtag. Afhængigt af monteringspositionen reguleres vandtemperaturen enten ved at hæve og sænke

eller ved at dreje håndtaget.

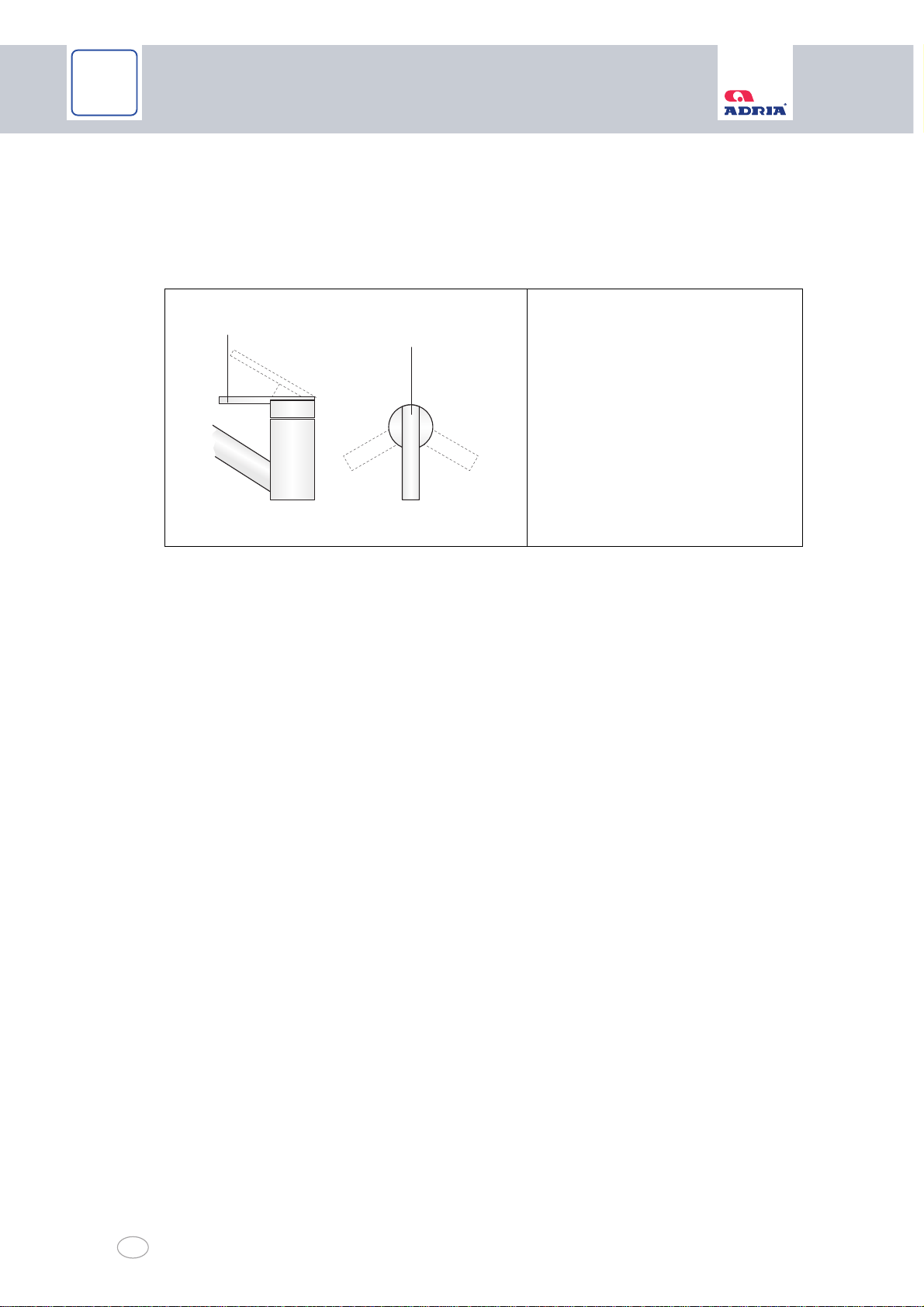

Billede 75 Armatur

Betjening af armaturet:

 Bevæg håndtaget (Billede 75/1) op for at tilkoble vandpumpen.

Vandet løber.

 Indstil den ønskede temperatur ved at dreje håndtaget (Billede 75/1).  Håndtag i retning "rød": Vandet bliver varmere.  Håndtag i retning "blå“: Vandet bliver koldere (min. vandtankens omgivelsestempera-

tur).

 Tryk håndtaget (Billede 75/1) helt ned for at lukke for vandet igen.

1 Håndtag (hæve/sænke) 2 Håndtag (dreje)

96 Adria Caravans

Page 97

Vand og spildevand

12.1.5 Spildevandstank, mobil (specialudstyr)

10100014

1 Spildevandstank 2 Afløbsrør

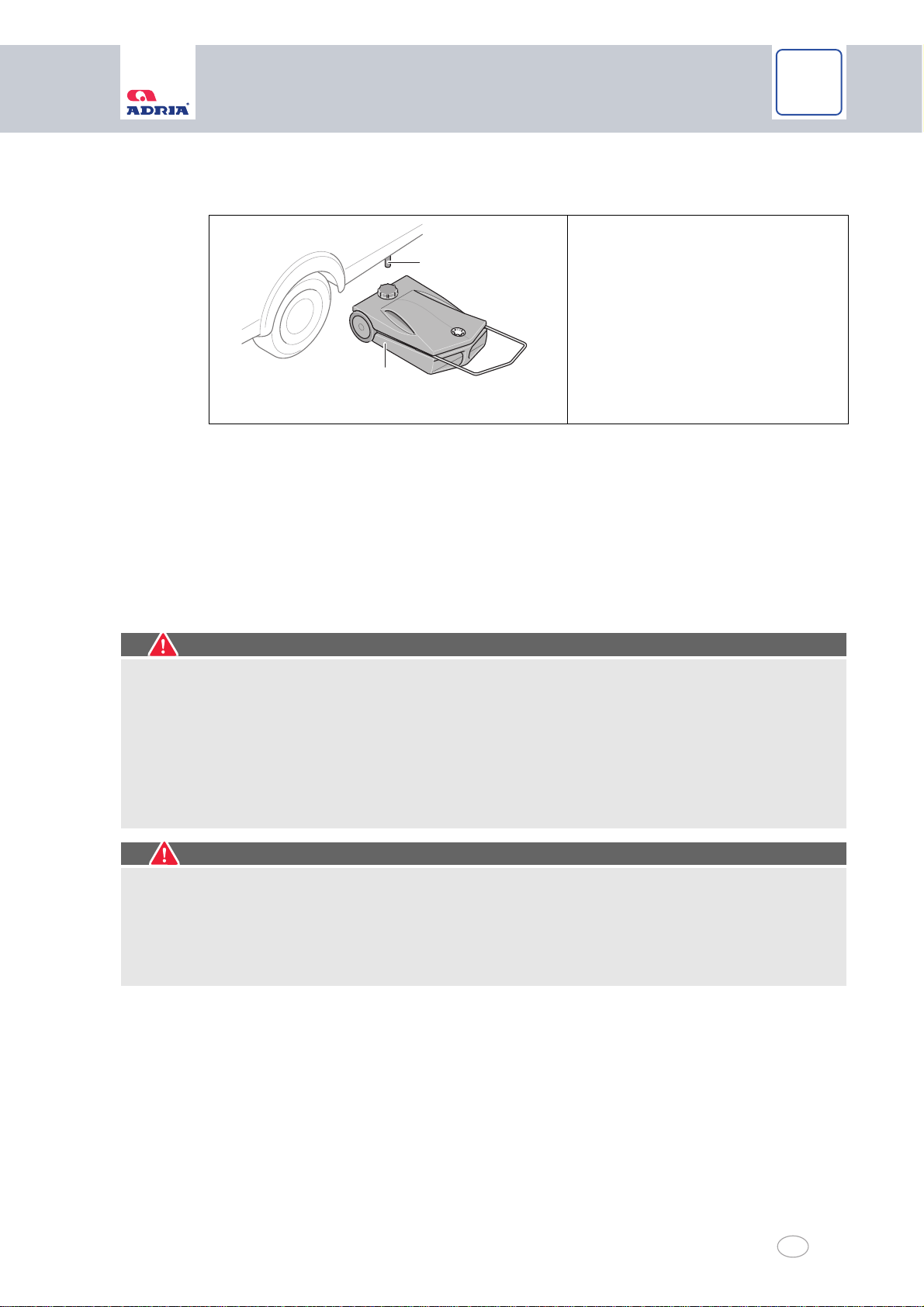

Billede 76 Spildevandstank, mobil

Afløbsrøret (Billede 76/2) befinder sig til venstre i kørselsretningen på køretøjets bund.

Opstilling af spildevandstanken:

 Åbn spildevandstankens dæksel, og opbevar det sikkert.  Stil spildevandstanken under afløbsrøret, så der ikke løber vand uden for vandtanken.  Kontrollér spildevandstankens påfyldningsniveau, og tøm spildevandstanken rettidigt i

et tilladt afløb.

12.2 Tømning af vand- og spildevandsanlægget

Advarsel!

Sundhedsfare

 Undgå dannelse af bakterier og alger i vandtanken.

 Skift vand inkl. vandvarmerens indhold regelmæssigt (f.eks. 2 x ugentligt).  Tøm vandtanken inkl. vandvarmeren efter afslutningen af alle rejser, rengør den

grundigt, og lad den stå åben (udluftning).

 Rengør slangerne grundigt efter afslutningen af alle rejser.  Anvend et desinficeringsmiddel til vandtanken.

Vigtigt!

Skader på grund af frost

 Undgå frostskader på vandanlægget.  Hvis køretøjet ikke opvarmes ved frostfare (overvintring), kan der forekomme skader

på komponenterne i vand- og spildevandsanlægget på grund af isdannelse. Tøm alle vandførende komponenter.

Hvis køretøjet standses i længere tid eller ikke opvarmes ved frostfare, skal hele vandanlægget tømmes, rengøres og tørre. Lad alle vand- og aftapningshaner og alle aftapningsventiler stå åbne.

Tømning af vandforsyningen:

 Sluk for vandpumpe og vandvarmer hhv. elektrisk stikforbindelse.  Åbn alle vandhaner i midterstilling.  Tøm vandtanken (kapitel12.1.1).  Åbn vandvarmerens sikkerhedsventil (kapitel 13.1.7).

Adria Caravans 97

Page 98

Vand og spildevand

 Skyl tanken, rengør den, og lad den tørre.  Ved køretøjer med trykpumpe tændes kortvarigt for pumpen for at fjerne restvand.  Lad alle vandhaner være åbne indtil den næste idrifttagning af køretøjet i midterstilling.

Tilkobl først vandpumpen igen, når der er fyldt vand på.

Tøm spildevandsanlægget:

 Lad spildevandet løbe ned i spildevandstanken.  Tøm spildevandstanken på et tilladt bortskaffelsessted.  Lad alle aftapningshaner og alle aftapningsventiler stå åbne.

98 Adria Caravans

Page 99

Opvarmning og varmt vand

13 Opvarmning og varmt vand

13.1 Varmeovn generelt

Fare!

Brandfare

 Efter senest 30 år skal brugeren af varmeovnen sørge for, at Truma-varmeovnens var-

meveksler udskiftes. Varmeveksleren må kun udskiftes af varmeovnens producent eller et autoriseret værksted.

 Reservedele til varmeovne skal altid være tilladt som reservedele af producenten.

Fare!

Eksplosionsfare

 Lad aldrig uforbrændt gas strømme ud.  Sluk varmeovnen, før brændstoftanken fyldes, på færger og i garagen.

Fare!

Fare for forgiftning

 Kontrollér om vinteren før idrifttagning, om skorstenen på campingvognens tag er fri for

sne og is.

 Kontrollér før hver idrifttagning forbrændingsgasrøret for beskadigelser. Anvend ikke

varmeovnen, hvis forbrændingsgasrøret er beskadiget.

 Luk og tildæk ikke skorstenen.  Anvend storstensforlængelse med vintercamping, sne må ikke dække skorstenen.  Anvend ikke rummet bagved varmeovnen som magasin.

Adria Caravans 99

Page 100

Opvarmning og varmt vand

13.2 Varmluftvarmeovn

10100013

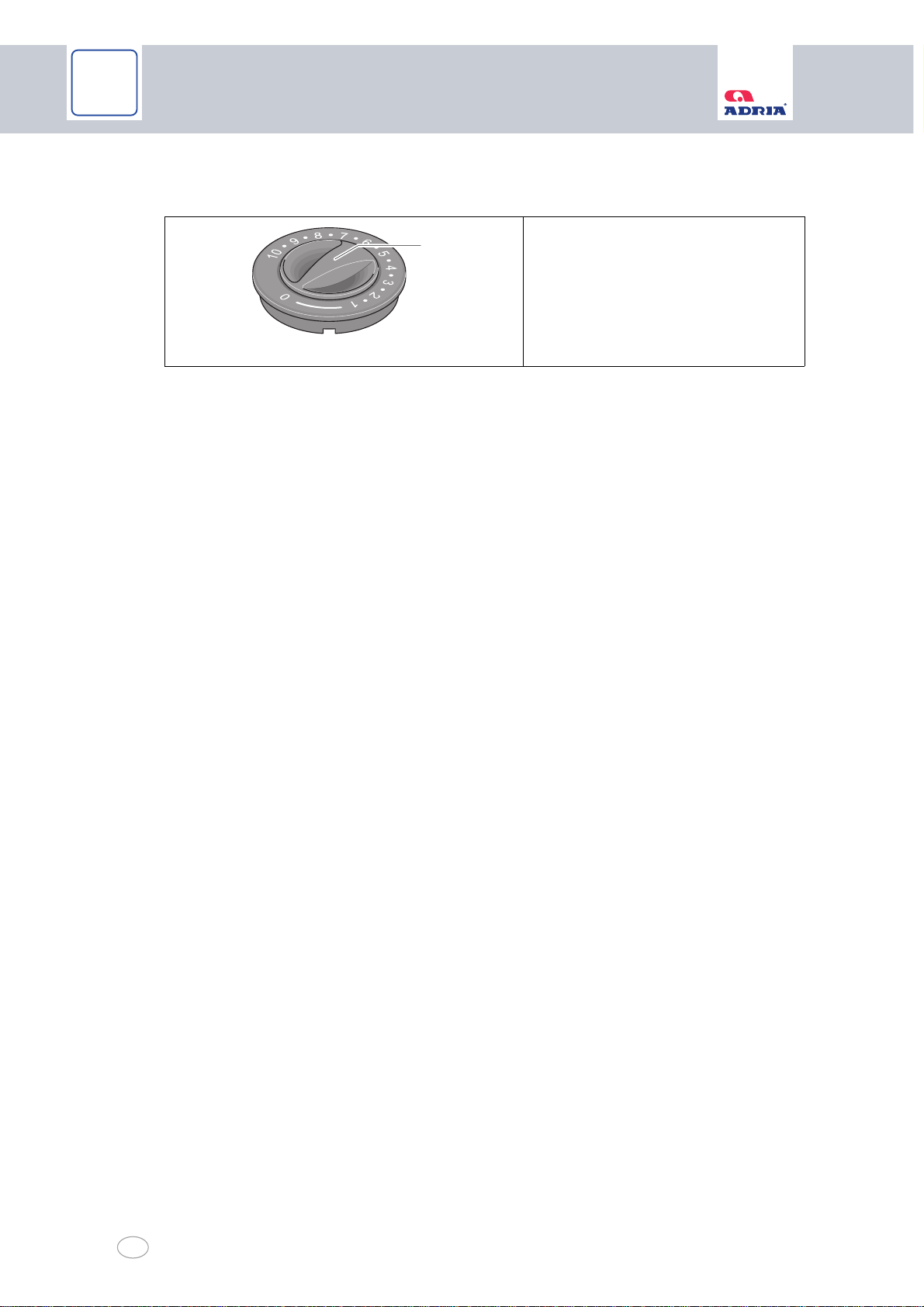

Billede 77 Drejeregulering varmluftvarmeovn

Tænd varmluftvarmeovnen med tændingsautomaten:

 Åbn afspærringsventilen på gasflasken og den hurtigtlukkende ventil til "varmeovnen".  Indstil drejereguleringen(Billede 77/1) på varmeovnen på den ønskede værdi, og tryk

den ned indtil anslag. Tændingsautomaten frembringer tændingsgnister. Der kan høre en klikkende lyd.

 Hold drejereguleringen trykket ned, indtil flammen kan ses i skueglasset i varmeovnens

beklædning.

 Hold drejereguleringen trykket ind i yderligere 10 sekunder, så tændsikringen aktiveres.

Frakobling af varmluftvarmeovnen:

 Stil varmeovnens drejeregulering (Billede 77/1) på "0".  Hvis varmeovnen ikke anvendes i længere tid, skal den hurtigtlukkende ventil "varme-

ovn" og gasafspærringsventil på gasflasken.

1 Drejeregulering

Yderligere henvisninger findes i den separate vejledning fra producenten.

100 Adria Caravans
