Adler 550-12-23, 550-12-24, 550-12-26 Programming Manual [es]

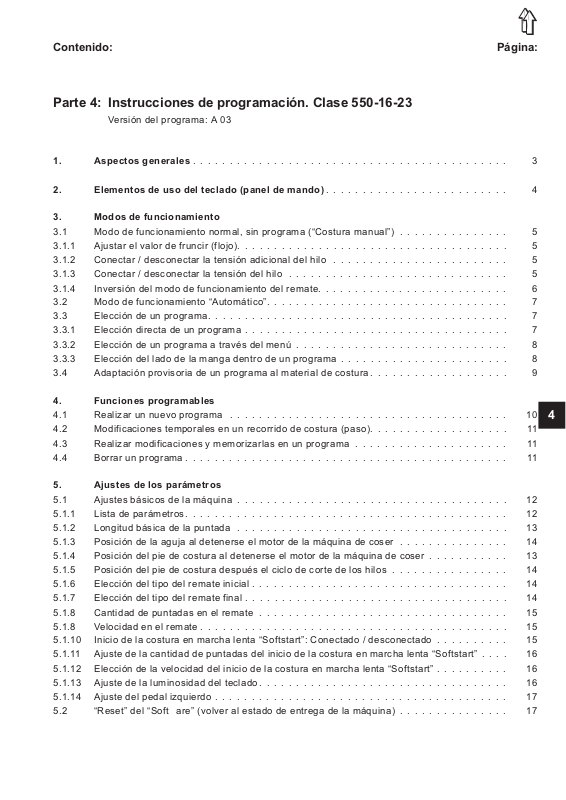

Contenido: Página:
Parte 4: Instrucciones de programación. Clase 550-16-23
Versión del programa: A 03
1. Aspectos generales ........................................... 3
2. Elementos de uso del teclado (panel de mando) ......................... 4
3. Modos de funcionamiento
3.1 Modo de funcionamiento normal, sin programa (“Costura manual”) ............... 5
3.1.1 Ajustar el valor de fruncir (flojo)..................................... 5
3.1.2 Conectar / desconectar la tensión adicional del hilo ........................ 5
3.1.3 Conectar / desconectar la tensión del hilo .............................. 5
3.1.4 Inversión del modo de funcionamiento del remate.......................... 6
3.2 Modo de funcionamiento “Automático”................................. 7
3.3 Elección de un programa......................................... 7
3.3.1 Elección directa de un programa .................................... 7
3.3.2 Elección de un programa a través del menú ............................. 8
3.3.3 Elección del lado de la manga dentro de un programa ....................... 8
3.4 Adaptación provisoria de un programa al material de costura................... 9
4. Funciones programables
4.1 Realizar un nuevo programa ...................................... 10
4.2 Modificaciones temporales en un recorrido de costura (paso)................... 11
4.3 Realizar modificaciones y memorizarlas en un programa ..................... 11
4.4 Borrar un programa ............................................ 11
5. Ajustes de los parámetros
5.1 Ajustes básicos de la máquina ..................................... 12
5.1.1 Lista de parámetros............................................ 12
5.1.2 Longitud básica de la puntada ..................................... 13
5.1.3 Posición de la aguja al detenerse el motor de la máquina de coser ............... 14
5.1.4 Posición del pie de costura al detenerse el motor de la máquina de coser ........... 13
5.1.5 Posición del pie de costura después el ciclo de corte de los hilos ................ 14
5.1.6 Elección del tipo del remate inicial ................................... 14
5.1.7 Elección del tipo del remate final .................................... 14
5.1.8 Cantidad de puntadas en el remate .................................. 15
5.1.8 Velocidad en el remate .......................................... 15
5.1.10 Inicio de la costura en marcha lenta “Softstart”: Conectado / desconectado .......... 15
5.1.11 Ajuste de la cantidad de puntadas del inicio de la costura en marcha lenta “Softstart” .... 16
5.1.12 Elección de la velocidad del inicio de la costura en marcha lenta “Softstart” .......... 16
5.1.13 Ajuste de la luminosidad del teclado.................................. 16
5.1.14 Ajuste del pedal izquierdo ........................................ 17
5.2 “Reset” del “Software” (volver al estado de entrega de la máquina) ............... 17
4
Contenido: Página:
6. Programas de prueba y de control
6.1 Visualización de la clase de la máquina y de la fecha del software ................ 18
6.2 Visualización de la situación de conmutación de una entrada ................... 19
6.3 Modificación de la situación de conmutación de una salida .................... 19
6.4 Control del motor de la máquina de coser............................... 20
6.5 Control de los motores paso a paso .................................. 22
6.6 Control de la memoria “Flash”...................................... 23
6.7 Control de la memoria “RAM” ...................................... 23
6.8 Leer la memoria de registro de los errores .............................. 24
6.9 Control del transductor “AD”....................................... 24
6.10 Control del teclado ............................................ 24
7. Programas de ajuste de la máquina
7.1 Valor de ajuste / Valor de fruncir (flojo) del pedal .......................... 25
8. Visualizaciones y avisos de errores
8.1 Visualizaciones en el “Display” ..................................... 26
8.2 Avisos de errores ............................................. 26
Anexo ........................................................ 27
A.1 Entradas y salidas............................................. 27
2
1. Aspectos generales
Estas instrucciones de programación contienen importantes
informacion de avisos para la utilización segura, útil y económica de la
nueva generación de panel de mando “DAC” (Dürkopp Adler Control).
Comodidad de programación
El operador puede programar libremente 99 programas, cada
programa consta de hasta 13 pasos para el lado izquierdo y hasta 13
pasos para el lado derecho.
–
Tensión adicional del hilo a partir de un valor de fruncir (flojo)
determinado.
–
Se pueden elegir 31 valores de fruncir (flojo).
–
Todos los parámetros pueden volver al estado de entrega de la
máquina (Reset)
–
Todos los parámetros básicos son ajustables a través del teclado.
–
Posibilidades extensas de programación del modelo.
–
Es posible accionar el motor de la máquina de coser directamente
con el pedal.
Programas de ajuste y control
El panel de mando DAC está integrado con un extenso sístema de
prueba y de control MULTITEST.
El Microcomputer toma los trabajos de mando, controla el proceso de
costura y muestra uso falsos y perturbaciones.
Errores y resultados de control aparecen en el Display-LCD. Durante
el ciclo normal de trabajo, sin perturbaciones, aparecen en la
visualización del “Display”, solamente las informaciones para el uso de
la máquina durante el proceso de costura.
En el caso de un error de utilización o de una perturbación, el
desarrollo funcional se interrumpe.
En algunos casos, a causa de razones de seguridad, para eliminar la
perturbación se debe desconectar el interruptor principal.
Una parte de los avisos de errores solamente está destinada para el
personal de mantenimiento.
Los programas especiales ayudan a los ajustes mecánicos y
posibilitan el control rápido de los elementos de entrada y salida sin
instrumentos de medición.
4
3
2. Elementos de uso del teclado (panel de mando)
La inserción y salida de datos se realiza a través de un teclado con un
aviso de 8 cifras, que está dividido en 3 bloques.
Valor de Paso Lado de Número del programa
fruncir (flojo) la manga
Aviso
Durante una ejecución normal del programa, el aviso es dividido en los
siguientes sectores:
Sector izquierdo, 3 posiciones: Visualización del valor de
fruncir (flojo)
Sector en el medio, 2 posiciones: Visualización del paso
Sector derecho, 3 posiciones: Visualización del lado de la manga
(derecho o izquierdo) y
visualización del
número del programa
Si un programa de control o algo parecido está activado, se muestran
en la visualización diversos parámetros.
Teclas/Grupos de teclas Función
0H Remate manual de la costura
F Conectar / desconectar la tensión adicional del hilo
F+0 Posición de la aguja: Arriba / abajo
F+1 Conectar / desconectar la tensión del hilo superior
F+2 Inversión del modo de funcionamiento del remate
Y+F Parámetros globales
Y+P Conectar / desconectar el modo de programación (Teach-In)
Y + P+E Borrar un programa
E Cambio del lado de la manga: Izquierdo / derecho
0 a 15 Elegir un valor de fruncir (flojo)
(la función activa se muestra con el “LED” verde)
4
3. Modos de funcionamiento
3.1 Modo de funcionamiento normal, sin programa (“Costura manual”)
Con el siguiente orden de teclas se cambia al modo de funcionamiento
normal, sin programa (“Costura manual”).
–
Oprimir la tecla “P”.
En la visualización aparece :
–
Oprimir “0”y“0”
Se elige el programa “00".
En la visualización aparece:
3.1.1 Ajustar el valor de fruncir (flojo)
El valor de fruncir (flojo) deseado se inserta con las teclas “1”a“15”.
Un valor intermedio (1/2 valor) se inserta oprimiendo al mismo tiempo
teclas para el valor de fruncir (flojo) adyacentes o con el pedal
izquierdo.
Dependiendo del ajuste del modo de funcionamiento del pedal
izquierdo (vease parámetro: “Pedal adicional) la inserción del valor de
fruncir (flojo) a través de las teclas no es posible.
Insertar el valor de fruncir (flojo): (Ejemplo: Valor de fruncir (flojo) 5)
–
Oprimir la tecla “5”.
En la visualización aparece:
3.1.2 Conectar / desconectar la tensión adicional del hilo
La tensión adicional del hilo se puede conectar siempre.
–
Oprimir la tecla “F”.
la tensión adicional del hilo está conectada.
El “LED” verde debajo de la tecla está encendido.
–
Oprimir nuevamente la tecla “F”.
La tensión adicional del hilo se desconecta.
El “LED” se apaga.
3.1.3 Conectar / desconectar la tensión del hilo
Oprimiendo al mismo tiempo las teclas “F”y“1” se puede conectar o
desconectar la tensión del hilo.
–
Mantener oprimida la tecla “F” y oprimir brevemente la tecla “1”.
La tensión del hilo se desconecta.
–
Mantener oprimida la tecla “F” y oprimir brevemente la tecla “1”.
La tensión del hilo se conecta.
4
5
3.1.4 Inversión del modo de funcionamiento del remate
La función del remate ajustada en los parámetros (vea capítulo 5.1.7
“Ajustes de los parámetros”) se invierte (se suprime o se activa)
oprimiendo al mismo tiempo las teclas “F”y“2”.
Inicio de la costura:
–
Mantener oprimida la tecla “F” y oprimir brevemente la tecla “2”.
El remate no se cose.
Final de la costura:
–
Mantener oprimida la tecla “F” y oprimir brevemente la tecla “2”.
El remate no se cose.
6
3.2 Modo de funcionamiento “Automático”
En el modo de funcionamiento “Automático” las visualizaciones de
paso y del número del programa muestran el programa ajustado y el
paso activado.
El modo de funcionamiento “Automático”se divide en las funciones :
–
Ciclo de funcionamiento automático
–
Modo de programación para realizar un nuevo programa
–
Modo de edición para modificar programas existentes
Son posibles 99 programas.
En la visualización del número del programa aparece adicionalmente
el lado elegido (manga izquierda o derecha). Al terminar el programa
la visualización parpadea.
3.3 Elección de un programa
3.3.1 Elección directa de un programa
Si el número del programa es conocido se puede insertar
directamente.
Orden de operación
–
Oprimir la tecla “P”.
En la visualización aparece:
–
Insertar el número del programa. (Ejemplo 17)
La inserción de las cifras se realiza por las teclas “0" a ”9".
Después de la inserción de la segunda cifra se cierra la inserción
automaticamente.
Si el programa ya existe en la memoria, aparece en la
visualización p. ej.:
–
Después de activar un programa se muestra el paso 01.
El programa está disponible enseguida.
El modo de funcionamiento “Automático” está activado.
–
Si el programa no se encuentra en la memoria, la visualización
izquierda parpadea. Manteniendo oprimida la tecla “P” y pulsando
brevemente la tecla “Y” se puede empezar con la inserción de un
nuevo programa, o oprimiendo la tecla “P” seguir con la busqueda
de un programa.
4
7
3.3.2 Elección de un programa a través del menú
Si el número del programa no es conocido, de la siguiente manera se
puede pasar por todos los programas de uno en uno.
Procedimiento
–
Oprimir la tecla “P”.
Se pasa al modo “Elección de un programa”.
–
Oprimir la tecla “Y”.
Se muestra el primer programa.
Cada pulsación de la tecla “Y”, muestra el programa siguiente.
Si el programa no contiene datos válidos, aparece la siguiente
visualización:
Si el programa no contiene datos válidos, aparece la siguiente
visualización:
–
Si el programa mostrado debe ser seleccionado, oprimir la
tecla “E” . (Ejemplo el programa 01)
Aparece la siguiente visualización.
3.3.3 Elección del lado de la manga dentro de un programa
Después de haber elegido un programa se pasa normalmente y
automaticamente al lado derecho (si fue programada una manga
derecha).
En el modo de funcionamiento “Autómatico” se puede cambiar siempre
entre la manga “Derecha” y la manga “Izquierda”, este cambio es
posible solamente si el proceso de costura no está iniciado y si fue
elegido un programa de costura con manga derecha e izquierdo.
–
Oprimir la tecla “E”.
El panel de mando cambia a la manga izquierda.
En la visualización aparece:
–
Oprimir nuevamente la tecla “E ”.
El panel de mando cambia otra vez al lado derecha.
En la visualización aparece:
8
3.4 Adaptación provisoria de un programa al material de costura
Para adaptarse a diferentes materiales teniendo el mismo corte del
modelo se pueden cambiar siempre los valores de fruncir (flojo) a
través de las teclas “0" a ”15" y a través del pedal adicional por
valores de + 0,5 y - 0,5.
Esta modificación solamente es válida para el paso actual elegido y se
borra cuando se pasa al próximo paso.
Aumentar el valor de fruncir (flojo) por + 0,5
Ejemplo: Valor de fruncir (flojo) actual = 8
–
Apretar el pedal hacia adelante.
El valor de fruncir (flojo) se aumenta por 0,5.
Disminuir el valor de fruncir (flojo) por - 0,5
Ejemplo: Valor de fruncir (flojo) actual = 8
–
Apretar el pedal hacia atrás.
El valor de fruncir (flojo) se disminuye por 0,5.
4
9
Loading...
