Adler 525-101 User Manual
Spare parts list
Katalog náhradních dílù
525 - 101
Minerva Boskovice, a.s., Sokolská 60, CZ - 680 17 Boskovice
Tel.: +420-516-453434, 453433, 494111 Fax: +420-516-452165 http://www.minerva-boskovice.com
Edition/Vydáno: 01/2004 Printed/Tisk: Czech Republic
Jednojehlový icí stroj s klikatým stehem,ponorným podáváním
a ruèním zpátkováním
Single needle lockstitch zigzag machine witch bottom feed,
manual backtacking
525-101
OBSAH : - Contents:
Dílce hlavy - Parts of head
tab.1
tab.2
tab.3
tab.4
tab.7
tab.10
tab.5
tab.8
tab.11
tab.6
tab.9
tab.12
tab.13
tab.16
tab.14
tab.17
tab.15
tab.18
Èíslo tabulky Objednací èíslo Název objektu
Table No. Ordered No. Denomination
tab.19 S980 008250 Chapaè
Pøíbal - Enclosed accessories
tab. 20 S980 099038 Standard Zvlátní pøísluenství /1
tab. 21 S980 099038 Standard Zvlátní pøísluenství /2
tab. 22 S980 099038 Standard Zvlátní pøísluenství /3
tab. 23 S980 099038 Standard Zvlátní pøísluenství /4
tab. 24 S980 099038 Standard Zvlátní pøísluenství /5
tab. 25 S980 092229 Standard SND
Nutné vybavení - Necessary equipment
tab. 26 S791 995068 Standard Díly pro zpátkování pedálem
tab. 27 S791 642037 Standard Vaèka
tab. 27 S791 642049 Standard Vaèka
icí vybavení - Sewing equipment
Tabulka icích vybavení - Table of sewing equipments
tab. 28 S791 124033 35 icí vybavení
tab. 28 S791 124034 35 icí vybavení
tab. 29 S791 124032 35 Standard icí vybavení
tab. 29 S791 224075 35 icí vybavení
tab. 30 S791 400023 Vedení pro seívání
Hook
Accessories/1
Accessories/2
Accessories/3
Accessories/4
Accessories/5
Spare parts kit
Parts of backtaking (with pedal)
Cam
Cam

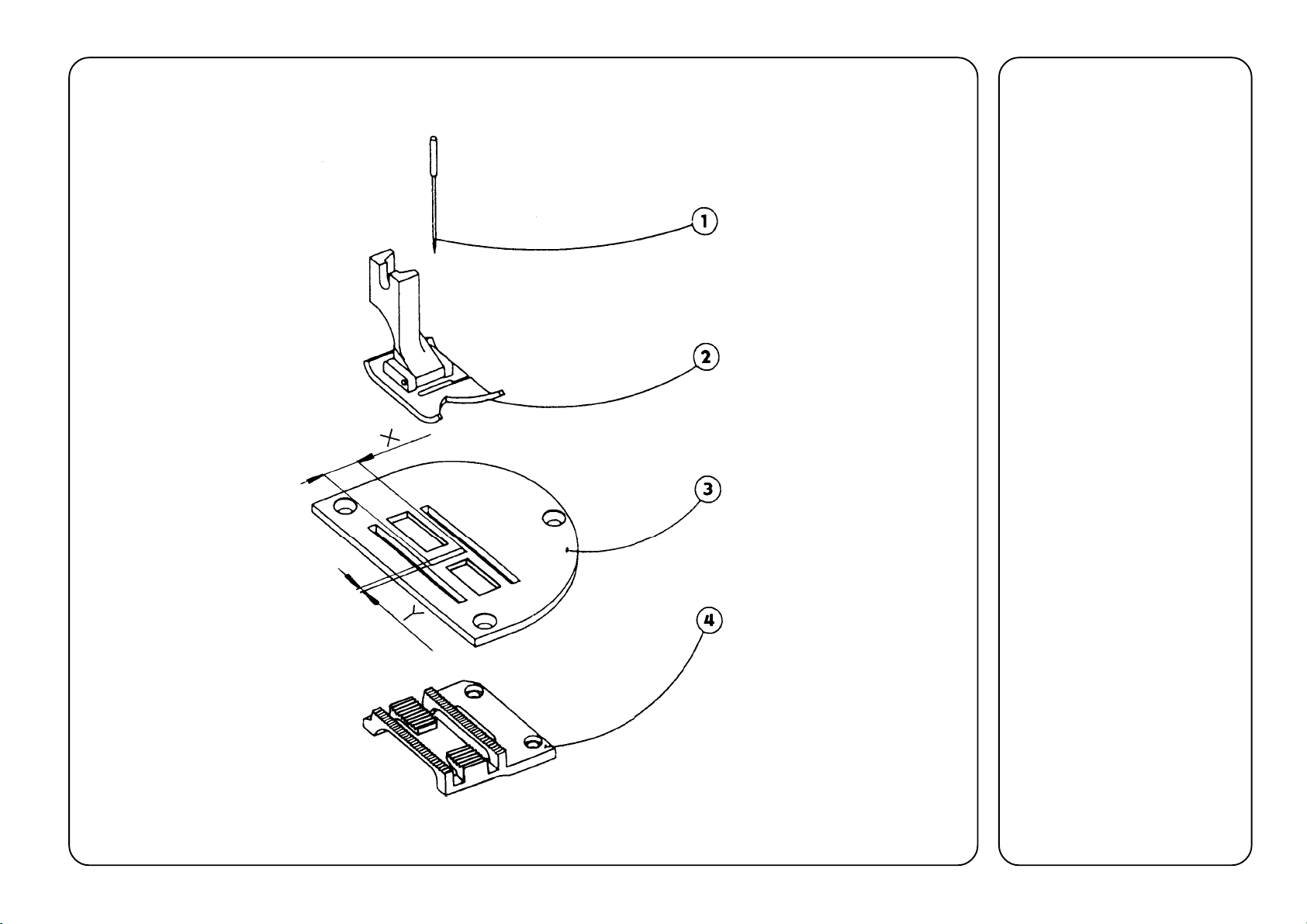

Sewing equipment
Sewing equipment
Sewing equipment
Sewing equipment

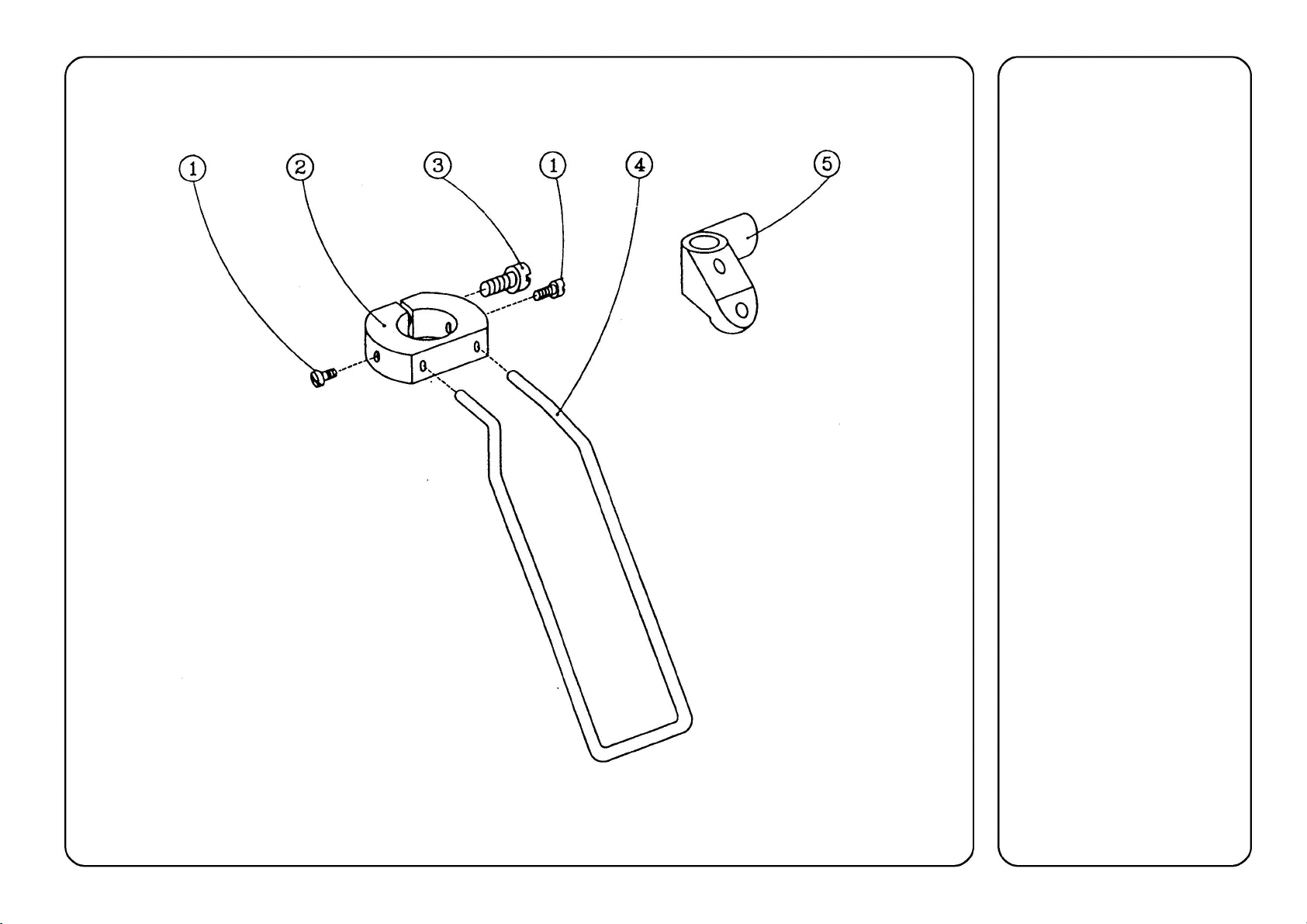

Guiding for stitching together
Volitelné vybavení - Optional equipment
tab. 31 S791 149001 Vybavení pro obnitkování okrajù
tab. 32 S791 235002 Odvíjecí zaøízení
tab. 33 S791 224074 Stehová deska
tab. 34 S791 630002 Vybavení pro ití dvìma jehlami
tab. 35 S791 642038 Vaèka pro ozdobné ití
tab. 35 S791 642039 Vaèka pro ozdobné ití
tab. 35 S791 642040 Vaèka pro ozdobné ití
tab. 35 S791 642041 Vaèka pro ozdobné ití
tab. 35 S791 642042 Vaèka pro ozdobné ití
tab. 35 S791 642043 Vaèka pro ozdobné ití
tab. 35 S791 642044 Vaèka pro ozdobné ití
tab. 35 S791 642045 Vaèka pro ozdobné ití
tab. 35 S791 642046 Vaèka pro ozdobné ití
tab. 35 S791 642047 Vaèka pro ozdobné ití
tab. 35 S791 642048 Vaèka pro ozdobné ití
tab. 35 S791 642050 Vaèka pro ozdobné ití
Attachment for serging operation

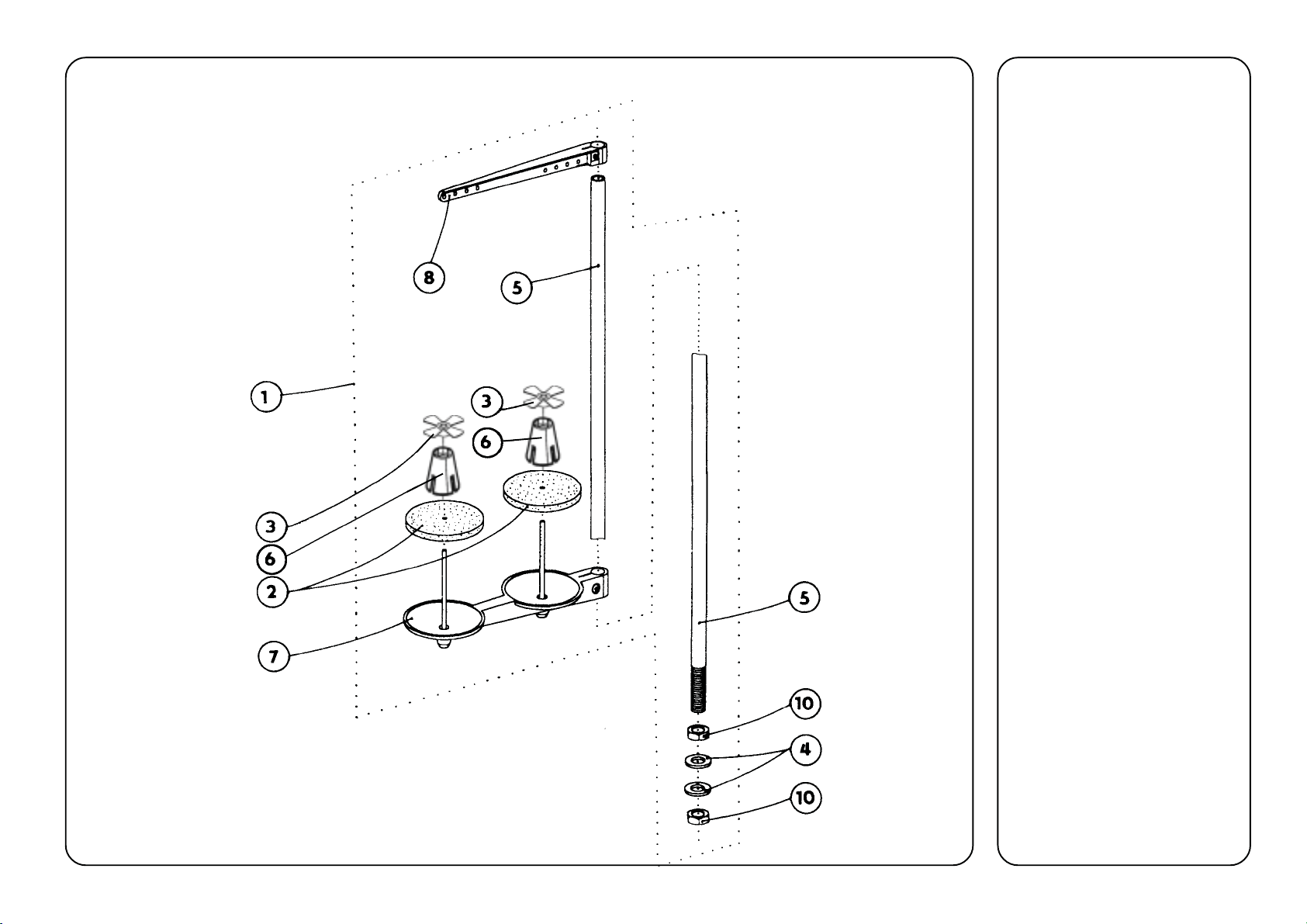

Roller holder
Throat plate
Equipment for sewing with two needles
Cam
Cam
Cam
Cam
Cam
Cam
Cam
Cam
Cam
Cam
Cam
Èíslo tabulky Objednací èíslo Název objektu
Table No. Ordered No. Denomination
tab. 35 S791 642051 Vaèka pro ozdobné šití
tab. 35 S791 642052 Vaèka pro ozdobné šití
tab. 35 S791 642053 Vaèka pro ozdobné šití
tab. 35 S791 642055 Vaèka pro ozdobné šití
tab. 36 S791 151016 Otevøená patka
tab. 36 S791 151017 Otevøená patka
tab. 37 S791 947001 Ustavovací pøípravek
tab. 38 S741 610121 40 Sada rychleopotøebovatelných náhradních dílù
tab. 39 S794 222012 Návìsné osvìtlení
Cam
Cam
Cam
Cam
Hinged foot with front thread slit
Hinged foot with front thread slit
Adjustment gauges
High mortality spare parts kit

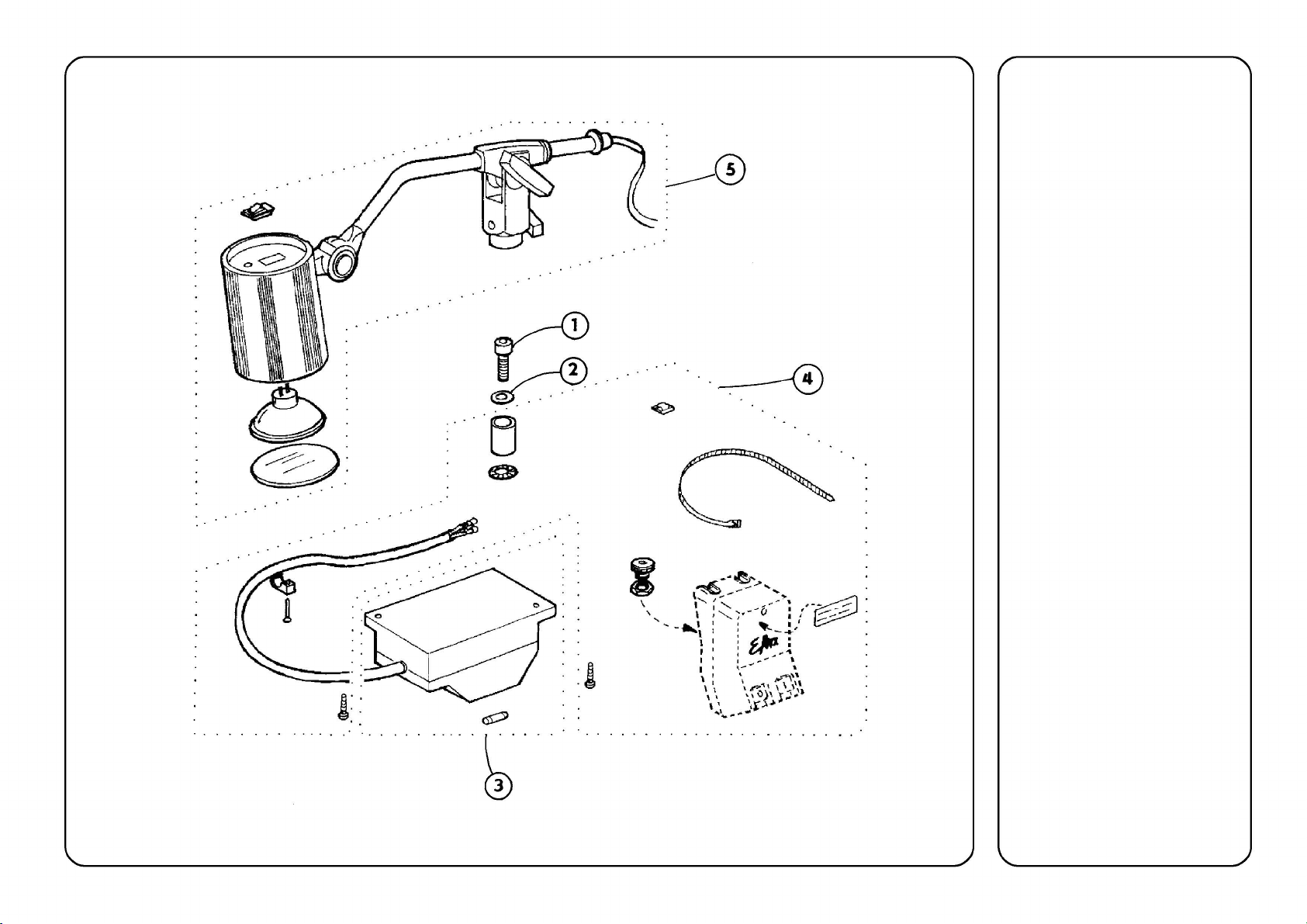

Sewing lamp
tab. 1
525 - 101
1 S080 647228
2 S080 123117
3 S321 001000
4 S080 840073
5 S080 313204
6 S080 161138
7 S080 815007
9 S080 831348
10 S080 120248
11 S080 721173
12 S080 827180
13 S080 123122
14 S080 126063
15 S080 823149
16 S080 111227
17 S080 271184
18 S080 821115
19 S080 821077
20 S080 821113
21 S080 120361
22 S080 190368
23 S080 132112
26 S080 831494
27 S080 123166
28 S080 132153
29 9840 120030
30 S080 120331
31 9840 120028
32 S321 012000
tab. 2
525 - 101
1 S080 120248
3 S080 111227
4 S080 945100
5 S080 945188
10 S080 131027
11 S080 822424
13 S315 264294
15 S080 828079
16 S980 025245
17 S080 828080
18 S080 262073
19 S080 195041
20 S080 171037
21 S080 272039
22 S080 310428
23 S080 120246
tab. 3
525 - 101
1 S080 111238
2 S080 122008
3 S080 112015
5 S080 138009
8 S080 120006
9 S 080 953139
12 S080 328005
13 S980 044830
14 S080 112014
15 S080 120062
19 S080 953159
20 S080 120248
22 S080 111214
23 S080 111295
25 S080 452047
26 S080 111273
27 S080 111126
28 S080 120216
29 S980 043298
30 S980 035318
tab. 4
525 - 101
1 S080 120276
2 S080 190353
3 S080 646104
4 S708 002105
ø 1,5 x 80 mm
5 S980 021338
6 S080 113115
7 S080 111229
8 S080 111248
9 S080 391155
10 S080 124050
11 S980 035499
12 S080 135029
13 S080 627170
15 S080 413311
16 S708 002105
ø 1,5x 250 mm
17 S283 002005
ø 3,5/ø 4,8 x 190 mm
18 S080 424051
19 S080 613519
20 S080 410595
21 S080 648132
22 S080 120589
23 S080 421341
24 S080 111222
25 S708 002105
ø 1,5 x 150 mm
26 S283 002005
ø 3,5/ø 4,8 x 70 mm
29 S080 394167
30 S080 136082
tab. 5
525 - 101
1 S080 945317
2 S080 120543
3 S080 623249
4 S080 326213
5 S080 283152
6 S080 113122
7 S080 113123
8 S311 732060
9 S311 732040
10 S080 839215
12 S080 136023
13 S080 615021
14 S080 421330
15 S080 112014
17 S080 120239
18 S080 190554
19 S080 271393
20 S980 060209
21 S080 264338
22 S080 120221
23 S080 633196
24 S080 190346
25 S080 271337
26 S080 382101
27 S080 814014
28 S080 120217
29 S080 436331
30 S080 120050
31 S080 392105
32 S080 161139
33 S080 161333
tab. 6
525 - 101
1 S080 674124
5 S980 044847
6 S080 141157
7 S080 632166
8 S080 410569
9 S980 043379
10 S080 190346
11 S080 161180
12 S321 951297
13 S080 133022
14 S425 041000
15 S080 335122
16 S080 120006
17 S080 132203
18 S080 613519
19 S080 120589
20 S080 648132
21 S980 021338
22 S080 410595
23 S708 130002
ø 2 x 150 mm
24 S080 318210
25 S080 320289
26 S980 035521
27 S080 436063
28 S080 120276
29 S980 046984
30 S080 436000
31 S080 112013
tab. 7
525 - 101
1 S080 161234
2 S080 191117
4 S080 441251
5 S980 043380
6 S080 120276
7 S080 413358
8 S980 045422
9 S080 436063
10 S080 422190
11 S080 122008
12 S080 135026
tab. 8
525 - 101
3 S080 141102
4 S311 732070
5 S980 043301
6 S080 260547
7 S080 120227
8 S980 022126
10 S080 613373
11 S080 120221
12 S080 613328
13 S080 161142
14 S080 192061
15 S080 441187
16 S980 049785
17 S080 120246
18 S080 342258
19 S980 233031
20 S080 112013
22 S311 728537
25 S980 044714
tab. 9
525 - 101
1 S080 945180
2 S283 002005
ø 3 ,5 / ø 4 ,8 x 65 m m
3 S080 824095
4 S080 120245
5 S283 002005
ø 3 ,5 / ø 4 ,8 x 80 m m
6 S708 130002
ø 2 x 140 mm
7 S321 001002
8 S708 002105
ø 1,5 x 380 mm
9 S283 002005
ø 3 ,5 / ø 4,8 x 150 mm
10 S080 111245
11 S283 002005
ø 3 ,5 / ø 4,8 x 150 mm
12 S080 945316
13 S708 002105
ø 1,5 x 380 mm
15 S080 120259
16 S080 190359
17 S980 041209
18 S708 130002
ø 2 x 320 mm
19 S283 002005
ø 3,5/ø 4,8 x 250 mm
20 S283 002005
ø 3 ,5 / ø 4,8 x 160 mm
21 S708 130002
ø 2 x 200 mm
22 S283 002005
ø 3 ,5 / ø 4 ,8 x 90 m m
23 S708 130002
ø 2 x 130 mm
24 S283 002005
ø 3 ,5 / ø 4,8 x 100 mm
25 S708 130002
ø 2 x 140 mm
26 S080 945286
27 S708 130004
ø 4 x 1120 mm
28 S080 441313
29 S080 120216
