Bedienungsanleitung
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Niederlande
www.americandj.eu
Page 2
©2015 ADJ Products, LLC Alle Rechte vorbehalten. Die hier enthaltenen Informationen, technischen Details,
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier
enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind
Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen
urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung
oder im Folgenden durch den Urheberschutz abgedeckt sind. Die in diesem Dokument verwendeten
Produktnamen können Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer sein und
werden hiermit als solche anerkannt. Alle Marken und Produktnamen, die nicht Marken und Produktnamen
von ADJ Products, LLC sind, sind Marken oder eingetragene Handelsmarken ihrer jeweiligen Eigentümer.
ADJ Products, LLC und verbundene Unternehmen übernehmen hiermit keine Haftung für Schäden an
Eigentum, Ausstattung, Gebäuden und der elektrischen Installation sowie für Verletzungen von Personen,
direkte oder indirekte, erhebliche wirtschaftliche Verluste, die im Vertrauen auf in diesem Dokument
enthaltenen Informationen entstanden und/oder das Ergebnis unsachgemäßer, nicht sicherer, ungenügender
und nachlässiger Montage, Installation, Aufhängung und Bedienung dieses Produktes sind.
Hinweise zur Europäischen Energieeinsparrichtlinie
EUP-Rahmenrichtlinie 2005/32/EG (umweltgerechte Gestaltung energiebetriebener Produkte)
Die Einsparung elektrischer Energie ist für den Schutz unserer Umwelt von zentraler Bedeutung. Bitte
schalten Sie alle elektrischen Geräte aus, wenn diese nicht in Gebrauch sind. Um einen Stromverbrauch im
Ruhemodus zu vermeiden, trennen Sie alle elektrischen Geräte bei Nichtgebrauch vom Stromnetz. Vielen
Dank!
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 2
Page 3
Inhaltsverzeichnis
ALLGEMEINE INFORMATIONEN .............................................................................................................................................. 4
ALLGEMEINE ANWEISUNGEN ................................................................................................................................................. 4
EIGENSCHAFTEN ..................................................................................................................................................................... 4
SICHERHEITSVORKEHRUNGEN BEI HANDHABUNG ................................................................................................................ 4
SICHERHEITSHINWEISE ........................................................................................................................................................... 5
LASER – WARN- UND SICHERHEITSHINWEISE ........................................................................................................................ 5
EINRICHTUNG DES GERÄTS ..................................................................................................................................................... 7
INSTALLATION ......................................................................................................................................................................... 8
LASER-WARNSCHILDER ........................................................................................................................................................... 9
SYSTEMMENÜ ......................................................................................................................................................................... 9
BETRIEB ................................................................................................................................................................................. 10
EINRICHTEN VON MASTER/SLAVE ........................................................................................................................................ 10
NETZKABEL IN SERIENSCHALTUNG ....................................................................................................................................... 11
DMX-EIGENSCHAFTEN .......................................................................................................................................................... 11
AUSWECHSELN DER SICHERUNG .......................................................................................................................................... 12
REINIGUNG ........................................................................................................................................................................... 12
FEHLERBEHEBUNG ................................................................................................................................................................ 12
TECHNISCHE DATEN .............................................................................................................................................................. 13
ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt ...................................................................................................... 14
WEEE – Entsorgung von Elektro- und Elektronkaltgeräten .................................................................................................. 15
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 3
Page 4
INOZIONE
ALLGEMEINE INFORMATIONEN
Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Stinger von ADJ Products, LLC, entschieden
haben. Jeder Mini Dekker wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk
verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden
sein könnten. Wenn Ihnen der Karton beschädigt erscheint, überprüfen Sie Ihr Gerät genau auf alle Schäden
und vergewissern Sie sich, dass das zur Inbetriebnahme des Geräts benötigte Zubehör unbeschädigt und
vollständig vorhanden ist. Bitte wenden Sie sich im Schadensfall oder bei fehlendem Zubehör zur Klärung an
unsere kostenlose Kundensupport-Hotline. Bitte schicken sie das Gerät nicht ohne vorherigen Kontakt mit
unserem Kundensupport an Ihren Händler zurück.
Einleitung: Der Stinger ist ein 10-Kanal DMX-Gerät mit LED-Moonflower-Effekt, Stroboskopeffekt und
Lasereffekt. Der Quad Phase Go ist als Stand-alone-Gerät oder für eine Master / Slave-Konfiguration
konzipiert. Der Stinger verfügt über zwei Betriebsmodi: Musiksteuerung und DMX-Steuerung. Um die
Lichteffekte voll zur Geltung zu bringen, empfiehlt sich die Verwendung von Nebel oder bestimmten
Nebeleffekten.
Kundensupport: Falls Sie auf Probleme jeglicher Art stoßen, kontaktieren Sie bitte ihnen American Audio
Shop Ihres Vertrauens.
Wir bieten Ihnen ebenso die Möglichkeit an, uns persönlich zu kontaktieren: Sie können uns durch unsere
Webseite www.americandj.eu oder durch unsere E-Mail [email protected] erreichen.
Achtung! Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses
Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen.
Vorsicht! Das Gerät kann schwere Augenschäden verursachen. Direktes schauen in die Lichtquelle ist zu
vermeiden. Gehen Sie mit Sorgfalt vor.
ALLGEMEINE ANWEISUNGEN
Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung
sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige
Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese
Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf.
EIGENSCHAFTEN
• kompatibel mit DMX-512-Protokoll (10 DMX-Kanäle)
• RGBWAP Hex-LEDs
• grüne und rote Laser
• 3 Betriebsmodi - Musiksteuerungs-, Auto- und DMX-Steuerungs-Modus
• internes Mikrofon
• digitales Display für Adress- und Funktionseinstellung
• Netzkabel in Serienschaltung
SICHERHEITSVORKEHRUNGEN BEI HANDHABUNG
Vorsicht! Die eingebauten Komponenten sind für den Kunden wartungsfrei. Versuchen Sie nicht, selbst
Reparaturen durchzuführen; dies führt zum Verfall Ihrer Gewährleistungsansprüche. Im unwahrscheinlichen
Fall einer notwendigen Reparatur, wenden Sie sich bitte an ADJ Products, LLC.
Während des Betriebs kann das Gehäuse sehr heiß werden. Fassen Sie das Gerät während des Betriebs
nicht mit bloßen Händen an.
ADJ Products, LLC, ist nicht verantwortlich für Schäden, die durch die Nichtbeachtung der in dieser
Bedienungsanleitung enthaltenen Anweisungen oder durch Veränderungen am Gerät entstanden sind.
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 4
Page 5
SICHERHEITSHINWEISE
Sicherheitshinweise: Wenn die maximal zulässige Belastung von 2 A erreicht ist, kann die Sicherung
durchbrennen.
• Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät
niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen.
• Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Geräts gelangen.
• Versuchen Sie nicht, den Massestift des Stromkabels zu entfernen oder abzubrechen. Dieser Stift dient zur
Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Geräts auftretenden
Kurzschlüssen. Nehmen sie das Gerät nicht in Betrieb, wenn das Stromkabel Scheuerstellen aufweist oder
gebrochen ist.
• Trennen Sie vor dem Anschließen weiterer Geräte dieses Gerät von der Stromversorgung.
• Entfernen Sie unter keinen Umständen das Gehäuse. Die eingebauten Komponenten sind für den Kunden
wartungsfrei.
• Achten Sie immer darauf, dass Sie das Gerät an einer Stelle montieren, an der genügend Lüftung
gewährleistet ist. Planen Sie einen Abstand von 15cm zwischen dem Gerät und einer Wand ein.
• Betreiben Sie dieses Gerät nie, wenn es beschädigt ist.
Dieses Gerät wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Die Benutzung im
Außenbereich führt zum Verlust aller Gewährleistungsansprüche.
• Trennen Sie während längerer Perioden des Nichtgebrauchs des Geräts dieses von der Stromanbindung.
• Montieren Sie die Einheit immer auf einen sicheren und stabilen Untergrund.
• Die Kabel zur Stromversorgung sollten so gelegt werden, dass voraussichtlich nicht darauf getreten wird
oder Gegenstände auf ihnen abgestellt oder gegen sie gelehnt werden können.
• Reinigung - Das Gerät muss genau nach den Angaben des Herstellers gereinigt werden. Weitere
Informationen über die Reinigung finden Sie auf Seite 12.
• Hitze – Das Gerät darf nicht in der Nähe von Wärmequellen, wie etwa Radiatoren, Wärmestrahler, Öfen,
Verstärker, usw. installiert werden, die Hitze erzeugen.
• Das Gerät sollte nur von qualifizierten Service-Technikern gewartet werden, wenn:
A. Das Stromkabel oder der Stecker beschädigt worden sind.
B. Gegenstände auf das Gerät gefallen sind oder Flüssigkeiten auf dem Gerät verschüttet worden sind.
C. Das Gerät Regen oder Wasser ausgesetzt gewesen war.
D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung
erkennbar ist.
LASER – WARN- UND SICHERHEITSHINWEISE
ACHTUNG! KEIN SCHUTZ BEI ABGENOMMENEM GEHÄUSE
Unter der Gerätehülle des Royal Sky befinden sich Hochleistungslaser. Öffnen Sie nicht das Gehäuse des
Lasers, da Sie sich sonst einer gesundheitsschädlichen Laserstrahlung aussetzen könnten. Die
Laserstrahlungsklassen können, wenn das Gerät geöffnet ist, zu Erblindung, Hautverbrennungen und Feuer
führen.
LESEN SIE HIER WICHTIGE INFORMATIONEN ÜBER DIE SICHERHEIT VON
LASERERZEUGUNGSGERÄTEN UND DEREN BEDIENUNG
Die Lichtquelle, die von diesem Gerät ausgestrahlt wird kann, wenn es nicht ordnungsgemäß in Betrieb
genommen und benutzt wird, Augenschäden verursachen. Sie müssen sich bewusst sein, dass die
Lichtquelle, die von diesem Laser ausgestrahlt wird, sich fundamental von anderen Lichtquellen unterscheidet.
Laser ist ein tausende Male höher konzentriertes Licht, als jede andere Lichtquelle. Diese Konzentration an
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 5
Page 6
LASER – WARN- UND SICHERHEITSHINWEISE (Fortsetzung)
Lichtstrahlung kann augenblickliche Augenverletzungen, primär durch die Verbrennung der Netzhaut (der
hintere Teil des Augapfels, der lichtempfindliche Zellen enthält) hervorrufen. Auch wenn der Laserstrahl nicht
als heiß empfunden wird, kann er Sie oder Ihr Publikum potentiell verletzen oder zu Erblindungen führen.
Selbst kleine Mengen an Laserstrahlungsenergie können noch bei großen Entfernungen gefährlich werden.
Durch Laserstrahlung verursachte Augenverletzungen können schneller passiert sein, als Sie zwinkern
können.
Glauben Sie bitte nicht, dass ein einzelner Laserstrahl für das Auge ungefährlich sei, nur weil das Gerät den
Laserstrahl in Hunderte von Strahlen aufbricht und weil der Laserstrahl bei hoher Geschwindigkeit
ausgesendet wird. Dieser Laser arbeitet mit Dutzenden Milliwatt an Laserleistung (Klasse 3B Gesamtniveau),
bevor er in mehrere Strahlen aufteilt (Klasse 3R Niveaus). Viele der einzelnen Strahlen bleiben gefährlich für
das Auge.
Glauben Sie auch nicht, dass das Laserlicht ungefährlich sei, da es sich doch bewege. Das entspricht nicht
den reellen Wirkmechanismen. Noch entspricht es der Wahrheit, dass Laserstrahlen sich durchgehend
bewegen. Da Augenverletzungen sofort auftreten können, ist es besonders wichtig, selbst die kleinste
Möglichkeit eines direkten Augenkontakts zu vermeiden. Nach den Sicherheitsvorschriften für Laser ist es
gesetzlich nicht erlaubt, Laser der Klasse 3R in Bereichen zu verwenden, wo Menschen potentiell der
Strahlung ausgesetzt werden könnten. Dies gilt auch dann, wenn diese auf den Bereich unterhalb des
Gesichtsfeldes von Menschen gerichtet werden, wie zum Beispiel auf die Tanzfläche.
Betreiben Sie den Laser nicht, ohne zunächst die in dieser Bedienungsanleitung aufgeführten
Sicherheits- und technischen Daten gelesen und verstanden zu haben.
Installieren Sie die Lasereffekte immer so, dass alle Laserstrahlen mindestens 3 Meter (9,8 Fuß) über dem
Boden verlaufen, auf dem die Menschen stehen werden.
Nach dem Aufbau, und vor der Benutzung vor einem Publikum, müssen Sie das Lasergerät auf einwandfreie
Funktion untersuchen. Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Verwenden Sie das Gerät
nicht, wenn der Laser nur einen oder zwei Laserstrahlen anstatt von Dutzenden/Hunderten ausstrahlt,
da dies auf eine Beschädigung der Beugungsgitteroptik hinweisen kann und eine Laserstrahlung erzeugen
könnte, die über der Klasse 3R liegt.
Niemals Laser auf Menschen oder Tiere richten. Niemals in die Laseröffnung oder in die Laserstrahlen
schauen.
Niemals den Laser auf Bereiche richten, wo Menschen der Strahlung ausgesetzt werden können, wie etwa
unbeaufsichtigte Balkone, etc.
Niemals den Laser auf stark reflektierende Oberflächen richten, wie Fenster, Spiegel und glänzendes Metall.
Sogar reflektierte Laserstrahlen können gefährlich sein.
Niemals den Laser auf Flugzeuge richten, da dies einen Verstoß gegen geltendes Recht darstellt.
Niemals unbegrenzte Laserstrahlen in den Himmel richten.
Niemals die Aperture (Lichtöffnung) chemischen Reinigungsmitteln aussetzen.
Niemals den Laser verwenden, wenn das Gerät nur einen oder zwei Strahlen auszustrahlen scheint.
Niemals den Laser verwenden, wenn das Gehäuse beschädigt erscheint, das Gehäuse offen ist oder die
Optik auf irgendeiner Art beschädigt erscheint.
Niemals das Gehäuse des Lasers öffnen. Die hohen Laserleistungsniveaus im Inneren des Schutzgehäuses
können Feuer auslösen, die Haut verbrennen und sofort Augenverletzungen hervorrufen.
Niemals das Gerät ohne Aufsicht betreiben.
Der Betrieb einer Lasershow mit Klasse-3R-Lasern ist nur erlaubt, wenn die Veranstaltung von Personal
gesteuert wird, das fähig und gut ausgebildet und mit den in dieser Bedienungsanleitung zur Verfügung
gestellten Daten vertraut sind.
Die rechtlichen Anforderungen an die Verwendung von Laser-Entertainment-Produkten sind länderspezifisch.
Der Nutzer des Geräts ist für die rechtlichen Anforderungen am Standort / im Land der Verwendung
verantwortlich.
Verwenden Sie für die Verkabelung der Beleuchtung, vor allem wenn Sie Scheinwerfer und Effektgeräte über
Kopf aufhängen, immer ordnungsgemäße Sicherheitskabel.
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 6
Page 7
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
EINRICHTUNG DES GERÄTS
Leistungsaufnahme: Der Stinger von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich
keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA “IN” und DATA “OUT” XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA “OUT” - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMXController, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel):
Der Stinger kann über das DMX-512-Protokoll angesteuert werden. Der Stinger ist ein
10-Kanal DMX-Gerät. Die DMX-Adresse wird elektronisch über das Bedienelement
auf der Rückseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen
ein zertifiziertes DMX-512 110-Ohm-Datenkabel für den Dateneingang und -ausgang

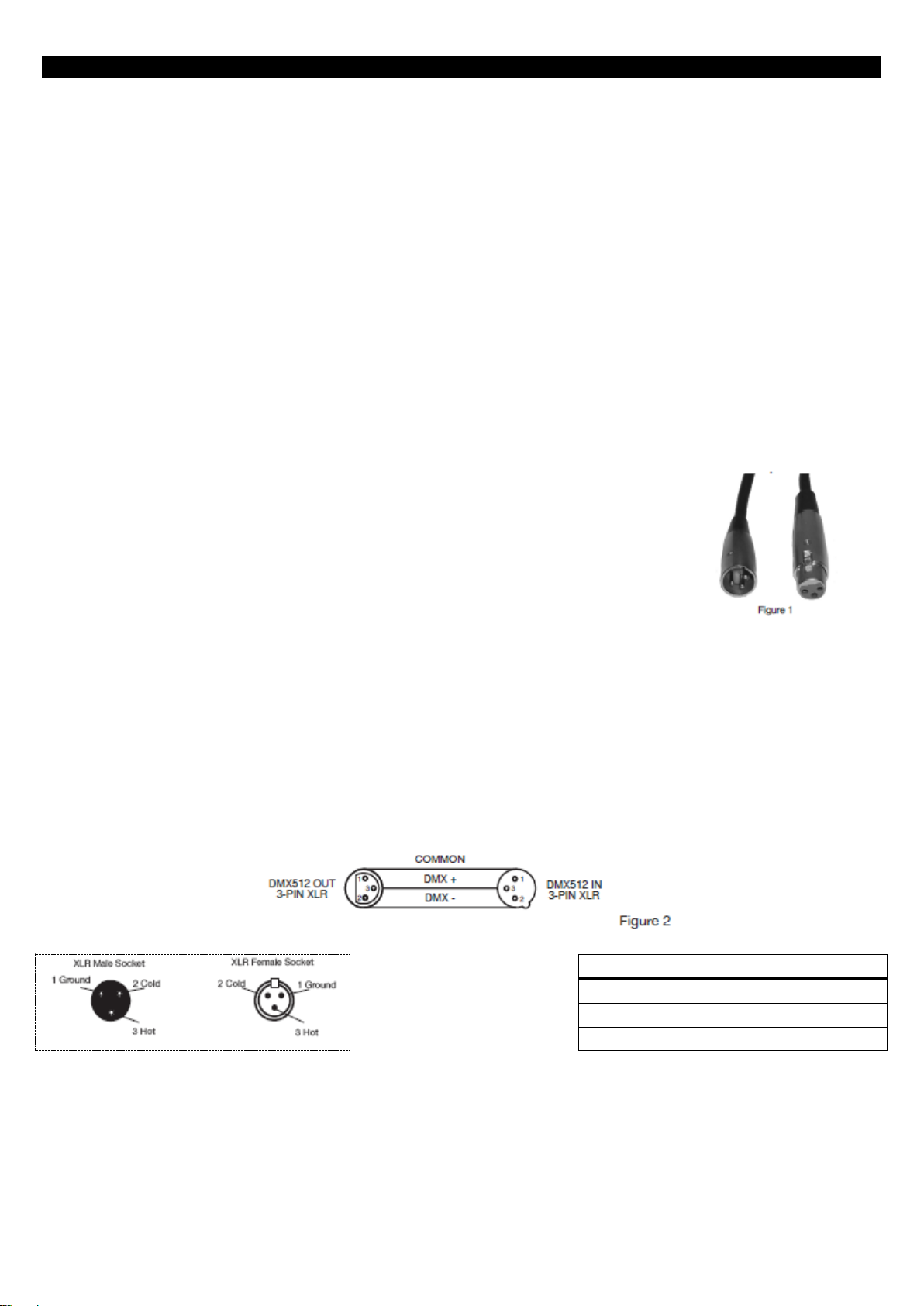

(Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel
verwenden, sollten Sie sicherstellen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind
(diese Art von Kabel erhalten Sie in nahezu jedem professionellen Musik- und Beleuchtungstechnikgeschäft).
Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen.
Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche
XLR-Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 7
Page 8
EINRICHTUNG DES GERÄTS (Fortsetzung)
Ein Abschluss reduziert Signalfehler und
vermeidet Probleme und Interferenzen bei der
Signalübertragung.
Es empfiehlt sich immer, einen DMXLeitungsabschluss (Widerstand 120 Ohm, 1/4
W) zwischen Pol 2 (DMX-) und Pol 3 (DMX+)
des letzten Geräts zu schalten.
Abbildung 4
Umwandlung von 3-poligem XLR auf 5-poligen XLR
Kabel
3-poliger XLR, weiblich (Out)
5-poliger XLR, männlich (In)
Masse / Abschirmung
Pol 1
Pol 1
Signal invertiert ( DMX-„Cold“)
Pol 2
Pol 2
Signal ( DMX+„Hot“)
Pol 3
Pol 3
nicht belegt nicht verwenden
nicht belegt nicht verwenden
einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von
Störungen minimiert.
5-polige XLR DMX-Steckverbinder. Einige Hersteller benutzen 5-polige DMX-512-Datenkabel für die
Datenübertragung, anstatt 3-polige. 5-polige DMX-Geräte können an eine 3-polige XLR-DMX-Leitung
angeschlossen werden. Wenn Sie einen standardisierten 5-poligen XLR-Stecker an eine 3-polige Leitung
anschließen wollen, benötigen Sie einen Adapter; diesen können Sie in den meisten einschlägigen
Geschäften erwerben. Die folgende Tabelle zeigt die richtige Umwandlung an.
INSTALLATION
Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am
mitgelieferten Befestigungsbügel montiert wird. Stellen Sie immer sicher, dass das Gerät gut befestigt ist, um
Vibrationen und Verrutschen während des Betriebs zu vermeiden. Stellen Sie immer sicher, dass die Struktur,
an die Sie das Gerät befestigen, sicher und in der Lage ist, das Zehnfache des Gewichts des Geräts zu
tragen. Beim Befestigen muss das Gerät mit einem Sicherheitskabel gesichert sein, das das Zwölffache des
Gewichts des Geräts tragen kann.
Die Technik muss von einer entsprechend geschulten Fachkraft installiert werden, und sie muss außerhalb
der Reichweite Unbefugter montiert werden.
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 8
Page 9
NEIN
MENUE
FUNKTION
1
Addr
Einstellung der Adresse, drücken Sie zur Auswahl von 1-512 die UP- und DOWNTasten
2
Sh_1 Nur LED-Show
Sh_2 Nur Strobe-Show
Sh_3 Nur Laser-Show
Sh_4 Gemischte LED + Laser-Show
Sh_5 Gemischte LED + Strobe-Show
Sh_6 Gemischte Laser + Strobe-Show
Sh_7 Gemischte LED + Strobe + Laser-Show
3
Sens
0-99 Musikempfindlichkeit, hoch bis niedrig
4
Soun
ON Musiksteuerungs-Modus "Ein", Musiksteuerungs-Modus wird ausgeführt
OFF Musiksteuerungs-Modus "Aus", Auto-Modus wird ausgeführt
5
Vers
Software-Version Ve1.0

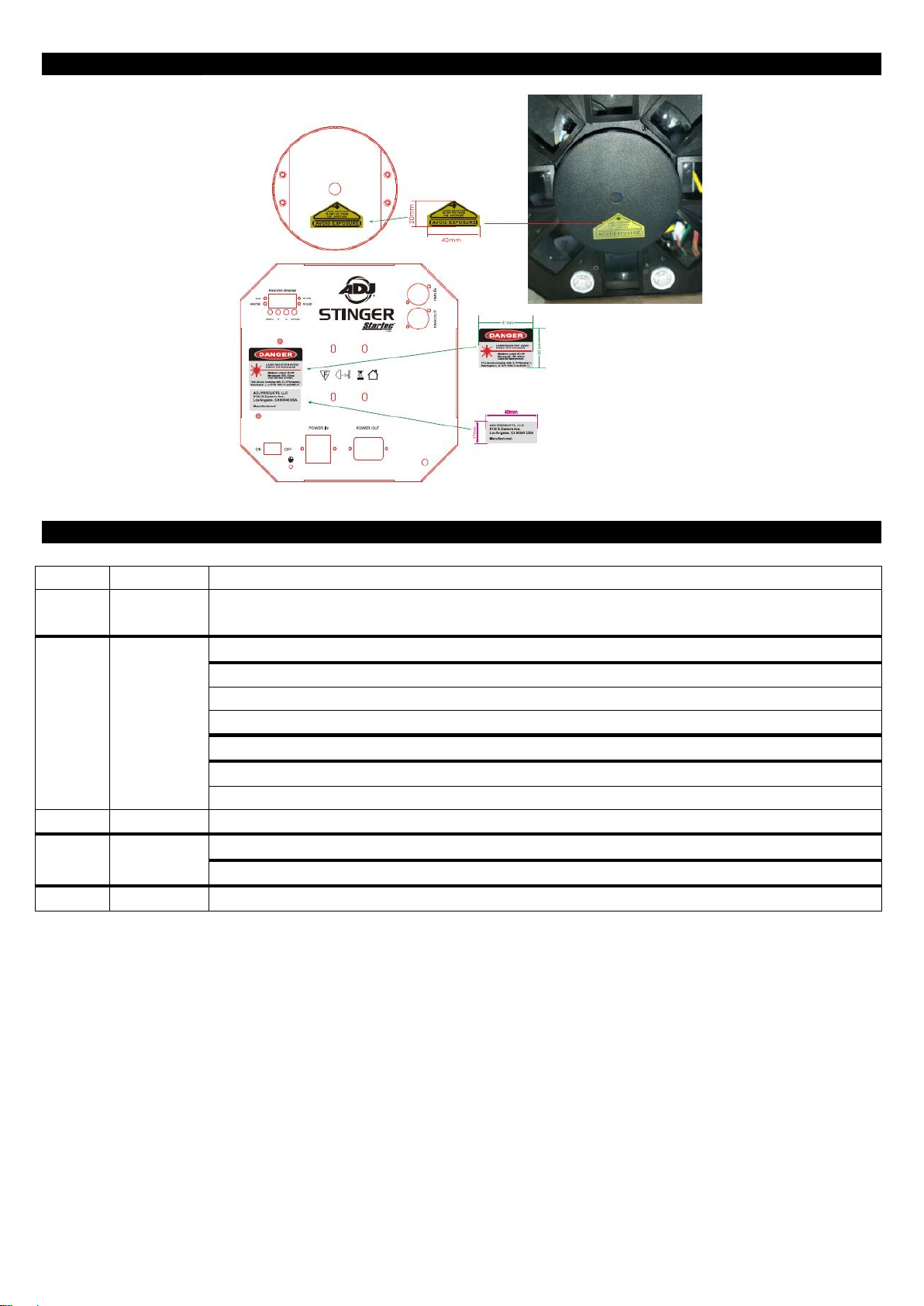

LASER-WARNSCHILDER
SYSTEMMENÜ
SPERRUNG DER LCD-ANZEIGE:
LCD-Anzeige schaltet automatisch nach 30 Sekunden ab. Drücken Sie auf MENU und halten Sie es für
mindestens 10 Sekunden gedrückt, um die Anzeige zu entsperren und auf das Menü zuzugreifen.
ADDR - DMX Adressierungs-Einstellung
1. Drücken Sie auf MENU, bis “ADDR” angezeigt wird; drücken Sie dann ENTER.
2. Es wird nun die aktuelle DMX-Adresse angezeigt. Drücken Sie zum Auswählen der gewünschten Adresse
auf UP oder DOWN. Zum Einstellen der gewünschten DMX-Adresse drücken Sie auf ENTER.
SHOW - Show-Modus. Sie können aus 7 Show-Modi auswählen.
1. Drücken Sie auf MENU bis “Show” angezeigt wird; betätigen Sie dann zum Aktivieren ENTER.
2. Die Anzeige zeigt eine von 7 Auto-Show-Modi an. Drücken Sie zum Auswählen der gewünschten Show
auf UP oder DOWN und dann zur Aktivierung auf ENTER. Eine Liste mit den verschiedenen Shows
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 9
Page 10
SYSTEMMENÜ (Fortsetzung)
finden Sie in der Tabelle auf Seite 9.
SOUN - Musiksteuerungs-Modus mit einstellbarer Musikempfindlichkeit.
1. Drücken Sie auf MENU, bis "Soun" angezeigt wird; drücken Sie dann ENTER.
2. Drücken Sie auf UP oder DOWN, um den Musiksteuerungs-Modus auf "On" oder "Off" zu schalten, und
dann auf ENTER.
3. Die Empfindlichkeit des Musiksteuerungs-Modus kann über den Potiknopf auf der Rückseite des Geräts
eingestellt werden.
VER - Mit dieser Funktion können Sie sich die Software-Version des Geräts anzeigen lassen.
1. Drücken Sie auf MENU, bis "VER" angezeigt wird; drücken Sie dann auf ENTER.
2. Die Anzeige zeigt die Software-Version an.
BETRIEB
Universelle DMX-Steuerung: Mit dieser Funktion können Sie einen universellen DMX-512-Controller für die
Steuerung der Effekte Muster, Rotation und Strobe einsetzen. Mit einem DMX-Controller lassen sich
einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind.
1. Der Stinger ist ein 10-Kanal DMX-Gerät. Für weitere Informationen über DMX-Werte und Eigenschaften,
vergleichen Sie die Seiten 11.
2. Um das Gerät im DMX-Modus ansteuern zu können, folgen Sie den Einstellmöglichkeiten auf den Seiten 78 sowie den Setup-Spezifikationen, die Ihrem DMX-Controller beiliegen.
3. Zum Einstellen der DMX-Adresse, befolgen Sie die Anweisungen auf Seite 9.
4. Bei längeren Netzkabeln (mehr als 30 Meter) verwenden Sie am letzten Gerät eine Abschlussschaltung.
5. Für Hilfe beim Betrieb im DMX-Modus, lesen Sie bitte die Bedienungsanleitung des DMX-Controllers.
Musiksteuerungs-Modus: In diesem Modus können Sie entweder nur ein Gerät oder mehrere verbundene
Geräte zur Musik laufen lassen.
1. Drücken Sie auf MENU, bis "Soun" angezeigt wird; drücken Sie dann auf ENTER.
2. Drücken Sie auf UP oder DOWN, um den Musiksteuerungs-Modus zu aktivieren oder zu deaktivieren, und
dann auf ENTER. Das Gerät wird nun zum Takt der Musik abgespielt.
3. Die Musikempfindlichkeit kann durch Drücken der MENU-Taste, bis "Sens" angezeigt wird, eingestellt
werden; drücken Sie anschließend auf ENTER. Benutzen Sie zum Einstellen der Musikempfindlichkeit die UP
und DOWN-Tasten. 0 bezeichnet dabei die am wenigsten empfindliche, 99 die empfindlichste Einstellung.
Show-Modus: In diesem Modus können Sie entweder nur ein Gerät oder mehrere verbundene Geräte im
gewünschten vorprogrammierten Programm laufen lassen.
1. Drücken Sie auf MENU bis “Show” angezeigt wird; betätigen Sie dann zum Aktivieren ENTER.
2. Drücken Sie zum Auswählen der gewünschten Show auf UP oder DOWN und dann auf ENTER. Das
Gerät spielt nun Ihr ausgewähltes integriertes Programm ab.
EINRICHTEN VON MASTER/SLAVE
Master/Slave-Betrieb: Mit dieser Funktion lassen sich bis zu 16 Geräte miteinander verbinden und ohne
Controller betreiben. In einer Master/Slave-Konfiguration fungiert ein Gerät als Steuerungseinheit und die
anderen reagieren auf die integrierten Programme dieser Steuerungseinheit. Jedes Gerät kann als Master
oder Slave definiert werden.
1. Schließen Sie die Geräte in Reihe und mit XLR-DMX-Kabel über die an der Rückseite befindlichen XLRBuchsen zusammen. Beachten Sie, dass der männliche XLR-Anschluss der Eingang und der weibliche XLRAnschluss der Ausgang ist. Das erste Gerät in der Reihenschaltung (Master) verwendet nur den weiblichen
XLR-Anschluss (Buchse). Das letzte Gerät in der Reihe verwendet nur den männlichen XLR-Anschluss
(Stecker). Bei längeren Kabeln empfiehlt sich die Verwendung einer Abschlussschaltung.
2. Stellen Sie am Master-Gerät den gewünschten Betriebsmodus ein.
3. Stellen Sie das (die) Slave-Gerät(e) auf die Adresse “001” ein.
4. Die Slave-Geräte befolgen nun die Anweisungen des Master-Geräts.
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 10
Page 11
Kanal
Wert
Funktion
1
0-9
10-39
40-69
70-99
100-129
130-159
160-189
190-219
220-255
AUTO-RUN/MUSIKSTEUERUNG
VERDUNKELUNG
SECHS FARBEN LED AUTO-RUN
WEISSE LEDs AUTO-RUN
LASER AUTO-RUN
AUTO-RUN MISCHEN
SECHS FARBEN & STROBE
LASER & STROBE
LEDs, LASER & STROBE
DMX-MODUS
2
0-9
10-198
199-225
226-255
RGBWAP
VERDUNKELUNG
FARBMAKROS
FARB-CHASE 1
FARB-CHASE 2
3
0 - 255
AUTO-WIEDERGABE
AUTO-RUN-GESCHWINDIGKEIT LANGSAM - SCHNELL
4
0-9
10-135
136-255
LED-STROBE
KEIN STROBE
LED-STROBE LANGSAM - SCHNELL
MUSIKSTEUERUNG MIT STROBE-EFFEKT
5
0 - 9
10 - 135
136-255
WEISSE LEDs
VERDUNKELUNG
WEISSER AUSGANG POSITION
WEISSER AUSGANG CHASE
6
0-127
128 - 255
WEISSER LED-STROBE
CHASE LANGSAM - SCHNELL (KEIN STROBE)
CHASE LANGSAM - SCHNELL (STROBE)
7
0-9
10-49
50-89
90-129
130-169
170-209
210-249
250-255
LASER
VERDUNKELUNG
ROTER LASER
GRÜNER LASER
ROTE + GRÜNE LASER
ROTE + GRÜNE LASER, FLIMMERN
GRÜNE + ROTE LASER, FLIMMERN
ROTE + GRÜNE LASER, FLIMMER-SYNCHR.
ROTE + GRÜNE LASER, WECHSELNDES FLIMMERN
8
0 - 9
10 - 244
245 - 255
LASER-STROBE-STEUERUNG
KEIN STROBE
STROBOSKOPEFFEKT LANGSAM - SCHNELL
MUSIKSTEUERUNG MIT STROBE-EFFEKT
9
0 - 8
9-127
128-255
LED-ROTATION
KEINE ROTATION
ROTATION IM UHRZEIGERSINN LANGSAM - SCHNELL
ROTATION GEGEN DEM UHRZEIGERSINN LANGSAM - SCHNELL
10
0-127
128-255
LASERROTATION
LASERMUSTER
MUSTER CHASE LANGSAM - SCHNELL
NETZKABEL IN SERIENSCHALTUNG
Mit dieser Funktion können Sie über die IEC-Eingangs- und Ausgangsbuchsen die Geräte miteinander
verbinden. Es können maximal 10 Geräte angeschlossen werden. Bei mehr als 10 Geräten benötigen
Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene
Gerätetypen verwenden.
DMX-EIGENSCHAFTEN
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 11
Page 12
AUSWECHSELN DER SICHERUNG
Trennen Sie das Netzkabel des Geräts von der Stromquelle. Ziehen Sie das Netzkabel vom Gerät ab. Sobald
Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den
Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken,
hebeln Sie den Sicherungshalter vorsichtig auf. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie
sie durch eine neue. Die Sicherungshalterung verfügt auch über eine Halterung für eine Ersatzsicherung.
REINIGUNG
Reinigung des Geräts: Wegen Ablagerung von durch Nebel, Rauch oder Staub verursachten Rückständen
auf den Optiken, sollten die inneren und äußeren Linsen und der Spiegel regelmäßig gereinigt werden, um
eine optimale Lichtleistung zu gewährleisten. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der
das Gerät betrieben wird (also etwa bei Rauch, dem Einsatz von Nebelmaschinen oder Staub). Bei
Dauerbetrieb empfiehlt sich eine monatliche Reinigung. Regelmäßiges Reinigen gewährleistet eine lange
Betriebsdauer ihres Geräts und exzellente Effekte.
1. Benutzen Sie zum Abwischen des äußeren Gehäuses handelsübliche Glasreiniger und weiche Stofftücher.
2. Benutzen Sie zum Abbürsten des Kühlerdurchlasses und des Lüftungsgitters eine Bürste.
3. Reinigen Sie die äußeren Linsen einmal nach 20 Tagen mit Glasreiniger und weichen Tüchern.
4. Reinigen Sie die inneren Linsen aller 30-60 Tage mit Glasreiniger und einem weichen Tuch.
5. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die
Stromversorgung anschließen.
FEHLERBEHEBUNG
Fehlerbehebung: Nachstehend sind einige mögliche Störungen zusammen mit den jeweiligen
Behebungsvorschlägen aufgeführt.
Am Gerät tritt kein Licht aus;
1. Vergewissern Sie sich, dass die Sicherung nicht durchgebrannt ist. Die Sicherung befindet sich auf dem
rückseitigen Bedienfeld des Geräts.
2. Stellen Sie sicher, dass der Sicherungshalter richtig sitzt.
Das Gerät reagiert nicht auf Musik:
1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren.
Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise
keine Reaktion hervorrufen.
2. Prüfen Sie den Musikempfindlichkeitspegel.
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 12
Page 13
Modell:
Stinger
Stromversorgung:
LED:
Laser:
Leistungsaufnahme:
Sicherung:
Netzkabel in Serienschaltung:
Abmessungen:
Gewicht:
Farben:
Tastverhältnis:
DMX-Kanäle:
Musiksteuerung:
Arbeitsposition:
100~240 V / 50~60 Hz
6 x 5 W, RGBAWP Hex-LEDs
8 x 3 W, weiße LEDs 25 W
rote und grüne 4,9-mW-Laserdioden
70 W
2 A
maximal 10 Geräte
12”(L) x 9” (B) x 9,75” (H)
304 mm x 230,5 mm x 9,75 mm
11 lbs. / 5 kg
RGBAWP
keines
10
Ja
jede sichere und geschützte Position
TECHNISCHE DATEN
Automatische Spannungserkennung: Das Gerät verfügt über ein automatisches Vorschaltgerät, das
automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird.
Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der
Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden.
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 13
Page 14
ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt
Sehr geehrter Kunde,
die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung
gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der
Elektronikbranche.
Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI),
Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als
Flammenhemmer (PBDE)
Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise
elektrische oder elektromagnetische Felder erfordert - kurzum: alles was wir im Haushalt und bei der Arbeit an
Elektronik um ums herum haben.
Als Hersteller der Markengeräte von AMERICAN AUDIO, AMERICAN DJ, ELATION professional und
ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Gültigkeit der ROHS
Richtlinie haben wir deshalb begonnen, alternative, umweltschonendere Materialien und Herstellungsprozesse
zu suchen. Bis zum Umsetzungstag der ROHS wurden bereits alle unsere Geräte nach den Maßstäben der
europäischen Gemeinschaft gefertigt. Durch regelmäßige Audits und Materialtests stellen wir weiterhin sicher,
dass die verwendeten Bauteile stets den Richtlinien entsprechen und die Produktion, soweit es der Stand der
Technik entspricht, umweltfreundlich verläuft.
Die ROHS Richtlinie ist ein wichtiger Schritt für die Erhaltung unserer Umwelt zu sorgen und die Schöpfung für
unsere Nachkommen zu erhalten. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten.
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 14
Page 15
WEEE – Entsorgung von Elektro- und Elektronkaltgeräten
Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine
bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische
Gemeinschaft die WEEE Richtlinie geschaffen.
Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren
umgesetzten System des „Grünen Punkt“. Die Hersteller von Elektronikprodukten müssen dabei einen Beitrag
zur Entsorgung schon beim In-Verkehr-Bringen der Produkte leisten. Die so eingesammelten Gelder werden
in ein kollektives Entsorgungssystem eingebracht. Dadurch wird die sachgerechte und umweltgerechte
Demontage und Entsorgung von Altgeräten gewährleistet.
Als Hersteller sind wir direkt dem deutschen EAR-System angeschlossen und tragen unseren Beitrag dazu.
(Registration in Deutschland: DE41027552)
Für die Markengeräte von AMERICAN DJ und AMERICAN AUDIO heißt das, dass diese für Sie kostenfrei an
Sammelstellen abgegeben werden können und dort in den Verwertungskreislauf eingebracht werden können.
Die Markengeräte unter dem Label ELATION professional, die ausschließlich im professionellen Einsatz
Verwendung finden, werden durch uns direkt verwertet. Bitte senden Sie uns diese Produkte am Ende Ihrer
Lebenszeit direkt zurück, damit wir deren fachgerechte Entsorgung vornehmen können.
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die
Natur durch dieses Entsorgungskonzept zu entlasten.
Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: [email protected]
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 15
Page 16
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Niederlande
www.americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – Stinger Bedienungsanleitung Seite 16
Loading...
