SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 13 40 252 www.conrad.si
NAVODILA ZA UPORABO
Naprava za meglo ADJ Fog Fury Jett
Kataloška št.: 13 40 252
2
KAZALO
PREDSTAVITEV NAPRAVE ............................................................................ 3
VARNOSTNI NAPOTKI .................................................................................... 4
DMX INFORMACIJE ........................................................................................ 4
SESTAVNI DELI NAPRAVE ............................................................................ 6
PRIPRAVA NAPRAVE ZA UPORABO ............................................................ 7

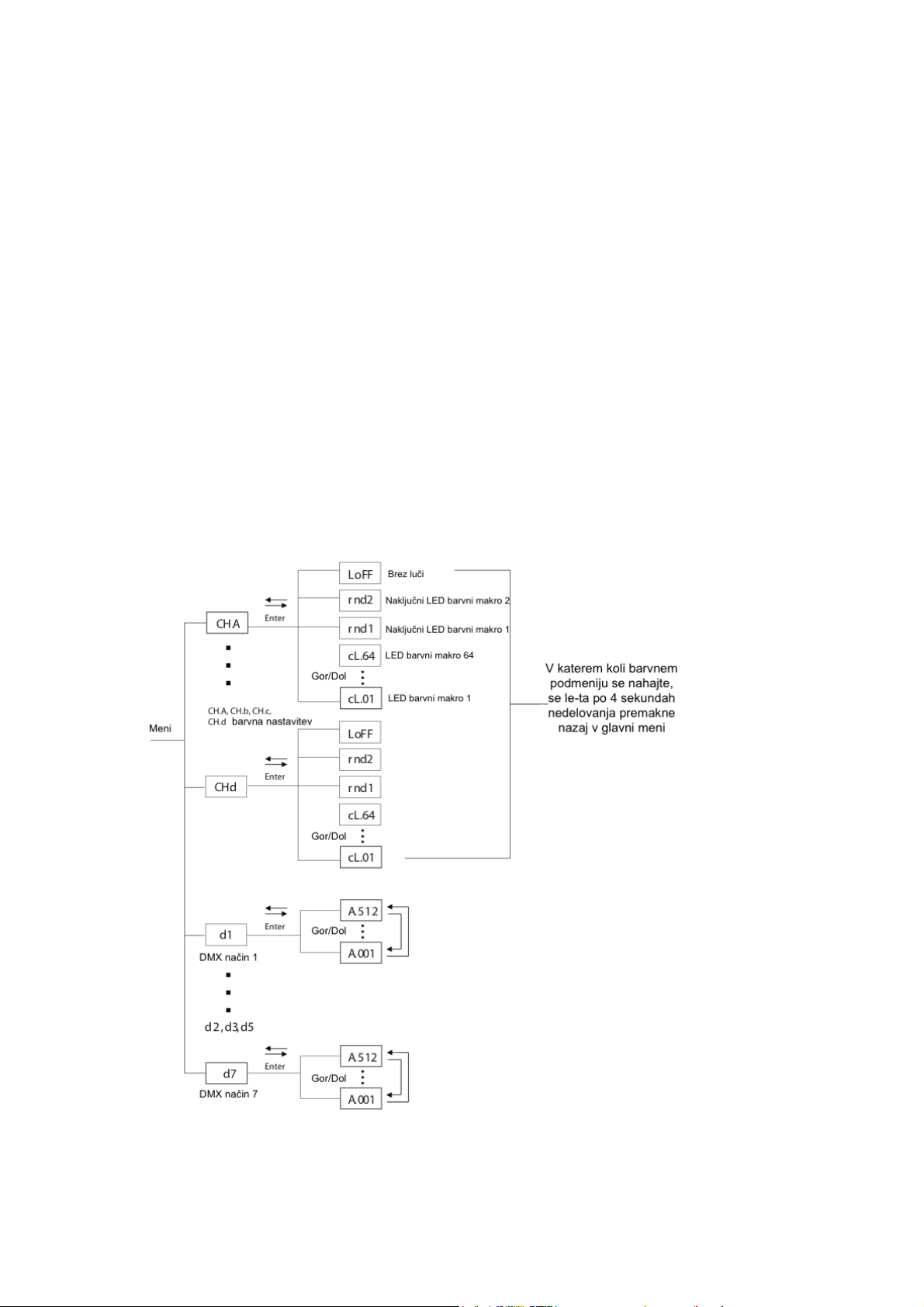

SISTEMSKI MENI ............................................................................................. 8
DMX NAČIN DELOVANJA .............................................................................. 9
BREZŽIČNO DELOVANJE NA DALJAVO ...................................................... 9
KANALSKI NAČIN DELOVANJA .................................................................. 10
TABELA BARVNIH MAKROV ....................................................................... 12
NAMESTITEV NA NOSILEC .......................................................................... 12
ZAMENJAVA VAROVALKE .......................................................................... 14
ODPRAVA NAPAK ........................................................................................ 14
PRAVILNO SHRANJEVANJE IN VZDRŽEVANJE NAPRAVE ..................... 15
TEHNIČNI PODATKI ...................................................................................... 15
GARANCIJSKI LIST .......................................................................................16
3
Previdnost: Naprave za meglo lah ko spr ožijo dimne alarme!
Obvestilo o varčevanju z energijo v Evropi:
Varčevanje z energijo (EuP 2009/125/ES)
Varčevanje z električno energijo je ključnega pomena za zaščito okolja. Kadar
električnih naprav ne uporabljate, jih prosimo izklopite. V izogib porabi energije
v času mirovanja, iz elektrike iztaknite vse električne naprave, ki jih ne
uporabljate. Hvala!
PREDSTAVITEV NAPRAVE
Predstavitev: Čestitamo, pravkar ste kupili eno najzanesljivejših naprav za
meglo na tržišču! Komercialna naprav a z a meg lo F og Fur y Jett je z asnov ana z a
dolgoletno zanesljivo delovanje, če le sledite smernicam, ki so navedeni v teh
navodilih. Prosimo da še pred začetkom uporabe naprave navodila preberete
natančno in v celoti in poskrbite, da vam bo do r az umljiv a. T a nav odi la v sebuj ejo
pomembne informacije glede varnosti med uporabo in o vzdrževanju naprave.
Podpora kupcem: ADJ Products, LLC zagotavlja telefonsko podporo kupcem,
za pomoč pri nastavitvi naprave in odgovore na vprašanja, če bi med nastavitvijo
ali začetnim zagonom naprave naleteli na težave. Komentarje in priporočila
lahko najdete tudi na spletni strani www.adj.com. Za vprašanja v zvezi s
servisom se prosimo obrnite na ADJ Products, LLC. Delovni čas je od
ponedeljka do petka med 8:00 in 16:30 po pacifiškem standardnem času.
Telefon: (800) 322-6337
Fax: (323) 582-2941
E-mail: support@americandj.com
Za spletni nakup delov obiščite http://parts.americandj.com
Opozorilo! Za preprečitev ali zmanjšanje tveganja nastanka električnega šoka,
naprave ne izpostavljajte dežju ali vlagi.
Previdnost! Znotraj naprav e ni delov , ki bi ji h lahko z am enjali sami . Popr avi l ne
poskušajte izvajati sami, ker s tem izničite veljavnost garancije proizvajalca. Če
se zgodi, da naprav a potrebuje serv is, se prosimo obrnit e na ADJ Products, LLC.
Embalaže ne zavrzite med splošne gospodinjske odpadke. Če je le mogoče, jo
prosimo reciklirajte.
VARNOSTNI NAPOTKI:
NAPRAVE ZA MEGLO NIKOLI NE USMERITE V LJUDI ALI NJIHOVA
OBLAČILA. NAPRAVA ODDAJA VROČO PARO, ZATO JE Z NJO
POTREBNO RAVNATI ENAKO PREVIDNO KOT PRI UPORABI
ELEKTRIČNEGA GRELNIKA VODE ALI LIKALNIKA.
Prosimo upoštevajte: tehnični podatki in izboljšave v oblikovanju naprave in t a
navodila za uporabo so predmet sprememb brez predhodnega pisnega
obvestila.
4
VARNOSTNI NAPOTKI
• Embalažo shranite za primer, če bi morali napravo vrniti na servis.
• Na ali v napravo ne zlivajte vode ali drugih tekočin. Bodite pozorni, da je vsa
tekočina za meglo v posodi za tekočino.
• Prepričajte se, da električna vtičnica ustreza zahtevani napetosti naprave za
meglo.
• Zgornjega pokrova naprave v nobenem primeru ne odstranjujte. V
notranjosti naprave ni delov, ki bi jih lahko zamenjali sami.
• Če naprave dlje časa ne uporabljate, jo iztaknite iz električne napetosti.
• Te naprave nikoli ne priklapljajte na zatemnilnik.
• Naprave ne uporabljajte, če je na kakršen koli način poškodovana.
• Naprave nikoli ne uporabl j ajt e, če na njej ni pokrova.
• Za preprečitev ali zmanjšanje tveganja nastanka električnega šoka, naprave
ne izpostavljajte dežju ali vlagi.
• Naprave ne uporabljajte. če je njen napajalni kabel prepleten ali
poškodovan. Ne poskušajte odstraniti ali odlomiti ozemljitvenega dela
električnega vtikača. Ta se v primeru notranjega kratkega stika uporablj a za
zmanjšanje tveganja nastanka električnega šoka in požara.
• Pred kakršnim koli priklopom napravo iztaknite iz električnega omrežja.
• Nikoli ne blokirajte odprtina za zračenje. Vedno poskrbite, da je naprava
nameščena na mesto, ki omogoča ustrezno zračenje. Med napravo in steno
pustite 15 cm prostora.
• Naprava je pri merna s amo z a upora bo v z aprtih pr ostor ih, nje na upo raba na
prostem izniči garancijo.
• Napravo vedno namestite na varen in stabilen način.
• Napajalni kabel speljite stran od pohodnega območja. Napajalni kabli morajo
biti speljani tako, da po njih ni mogoče hoditi ali jih preščipniti s predmeti, ki
so postavljeni na njih ali ob njih.
• Napravo lahko servisira le usposobljeno osebje, kadar:
A. je prišlo do poškodb napajalnega kabla ali vtikača.
B. je v napravo prišel tujek ali je vanjo stekla tekočina.
C. je bila naprava izpostavljena dežju ali vlagi.
D. se zdi, da naprava ne deluje normalno ali ima izrazite spremembe v
delovanju.
• Napravo lahko uporabljajo otroci, starejši od 8 let, in osebe z zmanjšanimi
fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s premalo izkušenj in
znanja, če jih pri uporabi nadzira oseba, ki je zadolžena za njihovo varnost,
ali so prejele navodila za varno uporabo in razumejo z njimi povezane
nevarnosti.
• Naprava in njena priključna vrvica ne smeta biti na dosegu otrok, mlajših od
8 let.
• Čiščenja in vzdrževanja naprave ne smejo izvajati otroci, razen če so starejši
od 8 let in pod nadzorom.
DMX INFORMACIJE
5
Napajanje: Pred vstavljanjem naprave v električno vtičnico se prepričajte, da je
napetost omrežne napeljave v vašem območju skladna z zahtevano napetostjo
vaše naprave za meglo ADJ Fog Fury Jett. Le-ta je na voljo v različici 120V in
230V. Ker se lahko li nijska napetost spreminja od kr aja do kraja, mor ate biti pred
poskusom uporabe naprave prepričani, da je napetost naprave ustrezna z
napetostjo stenske električne vtičnice.
DMX-512: DMX je okrajšava za Digitalni multipleks. To je univerzalni protokol,
ki se uporablja kot oblika komunikacije med inteligentnimi napravami in
upravljalniki. DMX upravljalnik pošlje DMX podatkovna navodila iz DMX
upravljalnika n a naprav o. DMX podatki so p oslani kot serijsk i podatki , k i potujej o
od naprave do naprave preko “DATA IN“ in “DATA OUT“ XLR priklopov, ki se
nahajajo na vseh DMX napravah (večina upravljalnikov ima samo “DATA OUT“
priklop).
DMX povezovanje: DMX je jezik, ki vsem modelom naprav različnih
proizvajalcev omogoča, da so povezani skupaj in jih upravljate le z enim
upravljalnikom – vse dokler so vse naprave in upravljalnik DMX skladni. Da bi
pri uporabi večjega števila DMX naprav zagotovili pravilni DMX prenos
podatkov, uporabite čim krajšo možno pot kabla. Zaporedje priklopov naprav v
DMX linijo ne vpliva na DMX naslavljanje. Na primer: naprava, ki ji je dodeljen
DMX naslov 1, je lahko nameščena kjerkoli v liniji, na začetku, na koncu ali
kjerkoli v sredini. Kadar je naprav i dodeljen DMX nasl ov 1, DMX uprav ljalnik zna
poslati PODATKE določene za naslov 1, na tisto napravo, ne glede na to, kje v
liniji se naprava nahaja.
Zahteve za pod atkovni kabel (D MX kabel ) (z a DMX delov anj e): Napravo Fog
Fury Jett lahko upravljate preko protokola DMX-512. Ima namreč 5 DMX
kanalskih načinov delovanja. DMX naslov je nastavljen na zadnjem panelu.
Vaša naprava in DMX upravljalnik za vhod in izhod podatkov potrebujeta
standardni 3-pinski XLR priključek (slika 1).
slika 1
Priporočamo Accu-Cable DMX kable. Če boste izdelali lasten kabel, za to
obvezno uporabite standardni 110-120 Ohmski zaščiten kabel (kupite ga lahko
v skoraj vseh trgovinah za razsvetljavo). Vaš kabel mora biti izdelan z moškim
in ženskim priključkom na kat erem k oli konc u XLR kabla. Pr av tako ne poz abite,
da mora biti DMX kabel vezan zaporedno in ga ni dovoljeno razdeliti.
Obvestilo: Če izdelujete lasten kabel, obvezno sledite slikama 2 in 3. Na XLR
priklopu ne uporabite ozemljenega zatiča. Zaščitenega prevodnika kabla ne
priključite na ozemljeni zatič ali pa omogočite, da zaščiteni prevodnik pride v stik
z zunanjim ohišjem XLR. Ozemljitev zaščite lahko povzroči kratek stik in
nepravilno obnašanje napr ave.
6
SPLOŠNO
Prekinitev zmanjša napake v signalu in se izogne težavam in
3 (DMX +) zadnje naprave.
Pretvorba 3-pinskega XLR v 5-pinski XLR
Prevodnik
3-pinski XLR ženski
(OUT)
5-pinski XLR moški
(IN)
Ozemljitev/zaščita
Pin 1
Pin 1
Podatkovni komplement (signal)
Pin 2
Pin 2
Pravi podatek (+ signal)
Pin 3
Pin 3
Se ne uporablja
Ne uporabite
Se ne uporablja
Ne uporabite
slika 2
slika 3
Konfiguracija XLR pinov:
Pin 1 = Ozemljitev
Pin 2 = Podatkovni komplement (negativni)
Pin 3 = Pravi podatek (pozitivni)
Posebna opomba: Zaključek linije. Če se uporabljajo daljši kabli, je v izogib
nepravilnemu obnaš an ju napr av e, na z adnji enoti potr ebno upor abiti ter minator.
Terminator je 110-120 Ohmski ¼ vatni upor, ki je priključen med pin 2 in 3 na
moškem XLR priklopu (DATA + in DATA -). To napravo vstavite v ženski XLR
priključek zadnje enote v vaši zaporedni verigi, da zaključi linijo. Uporaba
kabelskega terminatorja (ADJ številka dela Z-DMX/T) zmanjša možnosti
nepravilnega obnašanja naprave.
motnjam pri prenosu signala. Vedno je priporočljivo, da DMX
terminal (upor 120 Ohm ¼ W) priključite med PIN 2 (DMX -) in PIN
slika 4
5-pinski XLR DMX priključki. Nekateri proizvajalci za prenos podatkov
namesto 3-pinskih, uporabljajo 5-pinske DMX-512 podatkovne kable. 5-pinske
DMX naprave se lahko implementirajo v 3-pinski DMX kabel. Pri vstavljanju
standardnega 5-pinskega podatkovnega kabla v 3-pinsko linijo, je potrebno
uporabiti kabelski adapter, ki jih lahko kupite v večini trgovin z električno opremo.
V spodnji tabeli so podrobnosti o pravilni pretvorbi kablov.
SESTAVNI DELI NAPRAVE
7
A. 12 LED luči
B. Ročaj
C. Posoda za tekočino za meglo
D. Obroč za pritrditev posode
E. Varnostna zanka
F. Stikalo za vklop/izklop
G. LED zaslon
H. Gumb “Menu“
I. Gumb “Gor“
J. Gumb “Dol“
K. Gumb “Enter“
L. Ročna megla
M. DM X 3-pinski XLR vhod
N. DMX 3-pinski XLR izhod
O. Priključek krmilne vtičnice
P. Električni napajalni kabel z nosilcem varovalke
Q. Vidni prikaz nivoja tekočine za meglo
R. Mesto za namestitev sponke M10*P1.5
S. Odprtina za varnostno zanko
PRIPRAVA NAPRAVE ZA UPORABO
8
1. Odprite embalažo in iz nje previdno vzemite napravo.
2. Bodite natančni in odstranite ves embalažni material, še pos ebej ok oli š obe.

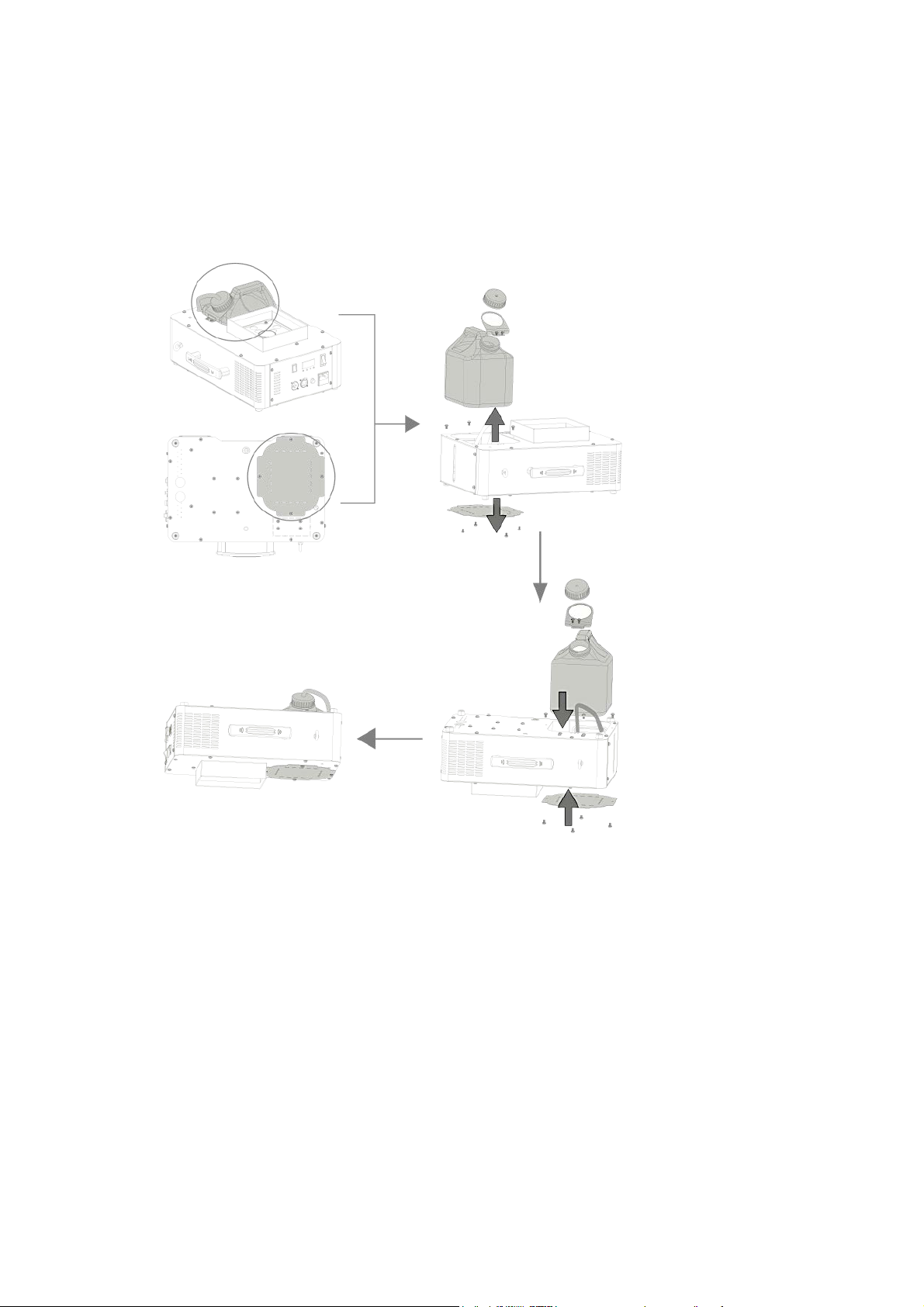

3. Napravo za meglo postavite na rav no i n s uho površino. Posodo za tekočino
za meglo napolnite s sokom za meglo znamke American DJ. Podajalno cev
s filtrom namestite globoko v posodo in zatesnite pokrov.
4. Sprejemnik daljinskega upravljanja trdno pritrdite v zadnjo vtičnico za
daljinsko upravljanje na napravi.
5. Napravo priključite v ustrezno električno napetost. Takrat rdeč LED indikator
na daljinskem sprejemniku zasveti rdeče, kar pomeni, da se naprava
segreva. Počakajte približno 9 minut, da naprava doseže normalno
temperaturo za d elovanj e. Ko j e le-ta d osežena, z asv eti zelen LED indi kator
na daljinskem sprejemniku.
6. Za izpuh megle lahko pritisnete daljinski gumb ali pa uporabite ročni gumb
za meglo na zadnji strani naprave.
7. Za pravilno delovanje sledite nap otkom na naslednjih straneh.
OPOMBA: Če začne utripati LED indikator pod posodo za tekočino, to
pomeni da je količina tekočine za meglo v posodi nizka.
SISTEMSKI MENI
dX – Nastavitev DMX naslova
1. Pritisnite gumb “MENU“, dokler se ne prikaže oznaka “dX“. “X“ označuje
trenutno prikazan DMX kanalski način delovanja. Naprava ima 5 DMX
9
kanalskih načinov delovanja. DMX kanalski načini delovanja in lastnosti so
opisani v poglavju “Kanalski načini delovanja“.
2. Ko najdete želeni DMX kanalski način delovanja, pritisnite gumb “ENTER“.
Na zaslonu se izpiše “A.XXX“. “XXX“ označuje trenutno prikazan DMX
naslov. Z gumboma “GOR“ in “DOL“ poiščite vaš želeni DMX naslov.
CH.X – To je nastavitev brezžičnega daljinskega kanala
1. Pritisnite gumb “MENU“, dokler se ne prikaže oznaka “CH.X“. “X“ označuje
trenutno prikazan oddaljeni kanal (A-d). “A-D“ ustreza gumbom na
daljinskem upravljalniku. Na primer: če je naprava nastavljena na “CH.B“, s
pritiskom na pripadajoči gumb na daljinskem upravljalniku sprožite izpuh
megle. Opomba: na enako brezžično daljinsko nastavitev lahko
nastavite več kot le eno napravo.
2. Za dostop do podmenija barvnih makrov pritisnite gumb “ENTER“. Z
gumboma “DOL“ in “GOR“ se pomikate in izberete 1 od 64 barvnih makrov
ali naključni makro. S pritiskom na pripadajoči gumb na daljinskem
upravljalniku g lede na nastav itev (A-d) ki ste jo iz brali na naprav i, bo iz brana
barva svetila s kupaj z iz puhom meg le iz naprav e. Opomba: ko se nahajat e
v katerem koli barvnem podmeniju, naprava po 4 sekundah
nedelovanja preklopi nazaj na “CH.A“.
DMX NAČIN DELOVANJA
DMX način delovanja:
Upravljanje preko DMX daljinskega upravljalnika uporabniku daje svobodo, da
ustvari lastne pr ogr ame, k i so pril agoj eni las t nim pot reba m. DM X upravljalnik za
Fog Fury Jett lahk o upor abite sam o za upravljanje osv etlitv e, brez izpuha m egle
ali pa ga lahko uporabite za upravljanje obojega. Fog Fury Jett ima 5 DMX
kanalskih načinov delovanja: 1, 2, 3, 5 & 7 kanalov. DMX kanalski načini
delovanja in lastnosti so opisani v poglavju “Kanalski načini delovanja“.
1. Ta funkcija vam omogoča upravljanje lastnosti vsake posamezne naprave s
standardnim DMX-512 upravljalnikom.
2. Pritisnite gumb “MENU“, dokler se ne prikaže oznaka “dX“. “X“ označuje
trenutno prikazan DMX kanalski način delovanja. Naprava ima 5 DMX
kanalskih načinov delovanja.
3. Ko najdete želeni DMX kanalski način delovanja, pritisnite gumb “ENTER“.
Na zaslonu se izpiše “A.XXX“. “XXX“ označuje trenutno prikazan DMX
naslov. Z gumboma “GOR“ in “DOL“ poiščite vaš želeni DMX naslov.
4. V poglavju “Kanalski načini delovanja“ poiščite DMX kanalske načine
delovanja, vrednosti in lastnosti.
5. Po tem ko ste nastavili vaš DMX naslov, z XLR priključkom napravo vstavite
v kateri koli standardni DMX upravljalnik.
BREZŽIČNO DELOVANJE NA DALJAVO
Vedno bodite pozorni, da je v posodi dovolj tekočine za meglo znamke
American DJ. Če naprava za meglo deluje brez tekočine lahko pride do
10
okvare črpalke ali in do zamašitve. To je najpogostejši vzrok nedelovanja
Kanal
Vrednost
Funkcija
1
MEGLA & NAKLJUČNA MENJAVA BARV
0 – 15
IZKLOP
16 – 31
PREDOGLED BARVNEGA MAKRA
32 – 255
MAX MEGLA & MENJAVA BARV
Kanal
Vrednost
Funkcija
1
MEGLA & NAKLJUČNA MENJAVA BARV
0 – 15
IZKLOP
16 – 31
PREDOGLED BARVNEGA MAKRA
32 – 255
MAX MEGLA & MENJAVA BARV
2
0 – 255
BARVNI MAKRI
Barvne makre poiščite v spodnji tabeli
Kanal
Vrednost
Funkcija
1
MEGLA & NAKLJUČNA MENJAVA BARV
0 – 15
IZKLOP
16 – 31
PREDOGLED BARVNEGA MAKRA
naprav za meglo in meglico. Priporočljiva je samo uporaba tekočine
“American DJ Fog Juice“, saj niso vse tekočine izdelane enako.
Brezžično delovanje na daljavo: Začnite s priklopom daljinskega sprejemnika
na napravo za meglo. Napravo nastavite na želeno nastavitev brezžičnega
daljinskega kanala. Glejte poglavje “Sistemski meni“. Ko je naprava priključena
v elektriko in vključena, zasveti rdeč LED indikator vklopa na sprejemniku, kar
označuje, da je naprava priključena na napajanje. Čas ogrevanja naprave je
približno 9 minut. Ko je naprava ogreta, zasveti zelen LED indikator na
sprejemniku, ki označuje, da je naprava pripravljena za izpuh megle. Za izpuh
enostavno pri tisni te ust rez ni gumb na dalji nsk em uprav l jalni ku in g a drži te toli ko
časa, kot želite. Če zelen LED indikator sveti, megla pa ne nastaja, kljub temu,
da gumb držite 30 sekund, preverite posodo s tekočino in se prepričajte, da je v
njej dovolj tekočine za meglo.
Previdnost: pred premikanjem ali zamenjavo enote za daljinsko
upravljanje, iztaknite električni kabel.
KANALSKI NAČIN DELOVANJA
1 – KANALSKI NAČIN DELOVANJA
Pri predogledu barvnega makra se za 5 sekund pokaže naključno LED
predvajanje. To predv aj anj e se ponovi na vsakih 15 sekund.
2 – KANALSKI NAČIN DELOVANJA
Pri predogledu barvnega makra se za 5 sekund pokaže naključno LED
predvajanje. To predvajanje se ponovi na vsakih 15 sekund. Predogled
barvnega makra lahko uporabite z delovanjem barvnega makra (kanal 2). Z
nastavitvijo bar vnih m akrov , predog led barv neg a makra predvaja trenutni bar vni
makro, na katerega je nastavljen drsnik. Ta barvni makro je tisti, ki je viden ob
izpuhu megle.
3 – KANALSKI NAČIN DELOVANJA
11 32 – 255
MAX MEGLA & MENJAVA BARV
2
0 – 255
BARVNI MAKRI
Barvne makre poiščite v spodnji tabeli
3
UTRIPANJE
0 – 31
IZKLOP
32 – 95
UTRIPANJE POČASI - HITRO
96 – 159
PULZNI UČINEK
160 – 255
NAKLJUČNO UTRIPANJE POČASI -
HITRO
Barvni makri/RGBA ne delujejo, če megla ni vključena.
Kanal
Vrednost
Funkcija
1
MEGLA & NAKLJUČNA MENJAVA BARV
0 – 15
IZKLOP
16 – 31
PREDOGLED BARVNEGA MAKRA
32 – 255
MAX MEGLA & MENJAVA BARV
2
0 – 255
RDEČA
0% – 100%
3
0 – 255
ZELENA
0% – 100%
4
0 – 255
MODRA
0% – 100%
5
0 – 255
ORANŽNA
0% – 100%
Kanal
Vrednost
Funkcija
1
MEGLA & NAKLJUČNA MENJAVA BARV
0 – 15
IZKLOP
16 – 31
PREDOGLED BARVNEGA MAKRA
32 – 255
MAX MEGLA & MENJAVA BARV
2
0 – 255
RDEČA
0% – 100%
3
0 – 255
ZELENA
0% – 100%
4
0 – 255
MODRA
0% – 100%
5
0 – 255
ORANŽNA
0% – 100%
6
UTRIPANJE
0 – 31
IZKLOP
32 – 95
UTRIPANJE POČASI - HITRO
96 – 159
PULZNI UČINEK
160 – 255
NAKLJUČNO UTRIPANJE POČASI -
HITRO
7
0 – 255
MASTER ZATEMNILNIK
0% – 100%
5 – KANALSKI NAČIN DELOVANJA
7 – KANALSKI NAČIN DELOVANJA
Barvni makri/RGBA ne delujejo, če megla ni vključena.
12
TABELA BARVNIH MAKROV
NAMESTITEV NA NOSILEC
Napravo za meglo Fog Fury Jett lahko uporabljate na tri načine: s pravo stranjo
obrnjeno navzgor na tleh, na strani, z ročajem obrnjenim navzgor ali pa viseče
z nosilca obrnjeno na glavo. Kadar napravo obrnete na glavo, je potrebno
13
posodo za tekočino odstraniti in prestaviti na “novo dno“ naprave, da ostane
vedno pravilno obrnj en a. Za odstranjevanje posode za tekočino in spreminjanje
da obdrži pravilen položaj, glejte spodnje slike. Na sliki na naslednji strani je
prikazana tudi namestitev na nosilec.
OPOMBA: Tekočino za meglo odstranite iz posode še pred premikanjem
položaja posode.
14
Eno sponko privijte na dno naprave z vijakom M10. Odprtine za sponke se
nahajajo na vsaki st rani naprave. Vij ak z luknjico pritrdi te na stranski del naprav e
in varnostni kabel povlecite skozi vijak in preko nosilca ali varnega mesta za
pritrditev. Konec vstavite v karabin in zaščitni vijak privijte. Drug varnostni kabel
vstavite skozi odprtino za varnostni kabel na zadnji strani spodnjega dela
naprave. Konec vstavite v karabin in varnostni vijak privijte. Prosimo glejte
zgornjo sliko.
ZAMENJAVA VAROVALKE
Zamenjava varovalke: Poiščite in iztaknite napajalni kabel naprave. Po tem ko
ste odstranili kabel, poiščite nosilec varovalke, ki se nahaja znotraj napajalne
vtičnice. Vanjo vstavite ploščat izvijač in nežno odvijte nosilec varovalke.
Pregorelo varovalko odstranite in jo zamenjajte z novo. Nosilec varovalke ima
vgrajeno vtičnico za nadomestno varovalko. Bodite pozorni, da ne zamenjate
nadomestne in aktivne varovalke.
ODPRAVA NAPAK
Če pride do manjšega izpusta megle, hrupa črpalke, ali če naprava ne izpušča
megle, napravo takoj izklopite in je ne uporabljajte več. Ne poskušajte več
pritiskati na gumb za aktiviranje na daljinskem upravljalniku, ker lahko
poškodujete celotno napravo. Preverite nivo tekočine, zunanjo varovalko,
daljinsko povezavo in napajanje v električni vtičnici. Če je vse našteto v
brezhibnem stanju, naprava pa še vedno ne deluje pravilno, potrebuje servis.
Prosimo obrnite se na ADJ Produc ts, LLC.
15
PRAVILNO SHRANJEVANJE IN VZDRŽE VANJE NAPRAVE
Napravo za meglo s hranjujte v hladne m prostoru. Naprav o pokrijte, da s e v njeni
notranjosti ne nabira prah. Ob dolgotrajnejšem shranjevanju naprave je zelo
priporočljivo, da napravo na vsake 3-4 mesece vsaj vklopite. Dolga obdobja
nedelovanja lahko zelo skrajšajo življenjsko dobo naprave za meglo. V napravi
vedno uporabljajte le tekočino za meglo na vodni osnovi. V posodo za tekočino
nikoli ne zlivajte vode, kisa ali drugih tekočih raztopin. Z uporabo vseh drugih
tekočin, ki niso tekočina za meglo na vodni osnovi, lahko napravo zelo
poškodujete.
TEHNIČNI PODATKI
Model: Fog Fury Jett
Napetost*: 120V ali 230V, 50/60Hz
LED: 12 x 3W LED (3 rdeče, 3 zelene, 3 modre, 3 oranžne)
Grelec: 700W
Poraba energije: 730W
Teža: 16 Lbs / 7.1 kg
Dimenzije: 15,5'' x 12'' x 7.5'' / 397 x 302 x 191 mm
Varovalka: 10A (120V) / 5A (230V)
Čas ogrevanja: 9 minut
Prostornina posode: 3 litri
Izpust megle: 20.000 kubičnih čevljev na minuto
Vrsta tekočine: American DJ Fog Juice na vodni osnovi
DMX kanali: 5 DMX kanalskih načinov: 1/2/3/5/7
Obratovalni ciklus: ne presegajte 6 urnega neprekinjenega vklopa
* Napetost je tovarniško nastavljena in je ni dovoljeno spreminjati.
16
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290
Grosuplje
Fax: 01/78 11 250, Tel: 01/78 1 1
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Naprava za meglo ADJ Fog Fury Jett
Kat. št.: 13 40 252
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem
roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju
Republike Slovenije. Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45
dni vrnili poprav ljeneg a ali ga z amenjali z enaki m novim in brez hibnim iz delkom.
Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe,
malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz
garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz
odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nad omestne dele i n priklop ne apar ate proi zv ajalec z agotavlj a še 3
leta po preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECT RONIC
SE, Klaus-Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska
cesta 66, 1290 Grosuplj e, skup aj z izpolnjenim garancijskim listom.
Prodajalec:
___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim,
pravilno izpolnjenim garancijskim listom.
248
Loading...
