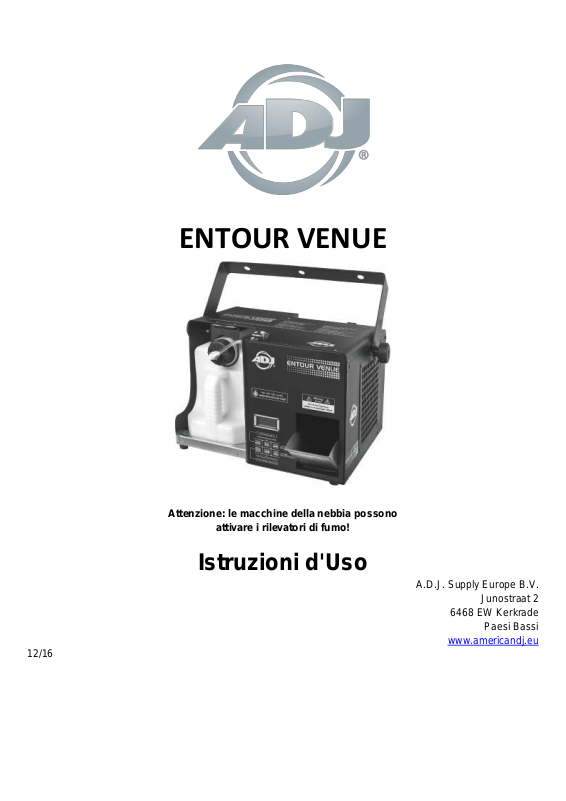

ENTOUR VENUE
Attenzione: le macchine della nebbia possono
attivare i rilevatori di fumo!
Istruzioni d'Uso
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Paesi Bassi
www.americandj.eu
12/16
A.D.J. Supply Europe B.V. – www.americandj.eu – Entour Venue Instruction Manuale di Istruzioni Pagina 2
©2013 ADJ Products, LLC tutti i diritti riservati. Le informazioni, le specifiche, gli schemi, le immagini e le
istruzioni qui contenuti possono essere modificati senza alcuna informazione preventiva. ADJ Products, logo
LLC e nomi e numeri dei prodotti qui contenuti sono marchi di fabbrica di ADJ Products, LLC. La protezione
dei diritti d'autore è rivendicata tra l'altro per tutte le forme e i contenuti di materiale e informazioni protetti da
copyright, come ammesso attualmente dalla legge scritta o giudiziale, o come successivamente concesso.
Tutti i marchi e i nomi di prodotti qui riportati possono essere marchi di fabbrica o marchi registrati dei rispettivi
proprietari, e sono come tali riconosciuti. Tutti i prodotti non ADJ, i marchi e i nomi dei prodotti LLC sono
marchi o marchi registrati delle rispettive società.
ADJ Products, LLC e tutte le società collegate qui riportate declinano qualsiasi responsabilità per eventuali
danni a proprietà, macchinari, edifici e impianti elettrici, lesioni a persone e perdite economiche, dirette o
indirette, derivanti dall'utilizzo delle informazioni contenute nel presente documento, e/o conseguenti ad
assemblaggio, installazione, montaggio e messa in funzione non corretti, carenti, negligenti e secondo
pratiche non sicure di questo prodotto.
A.D.J. Supply Europe B.V. – www.americandj.eu – Entour Venue Instruction Manuale di Istruzioni Pagina 3
Indice
INTRODUZIONE ....................................................................................................................................................................... 4
PRECAUZIONI DI SICUREZZA ................................................................................................................................................... 5
INFORMAZIONI DMX .............................................................................................................................................................. 6
SCHEMA .................................................................................................................................................................................. 8
DISEGNO CAD........................................................................................................................................................................ 10
INFORMAZIONI GENERALI DI INSTALLAZIONE ...................................................................................................................... 10
PANNELLO DI CONTROLLO ................................................................................................................................................... 10
AVVIAMENTO ........................................................................................................................................................................ 11
FUNZIONAMENTO ................................................................................................................................................................ 11
MODALITÁ DMX .................................................................................................................................................................... 13
MODALITÀ 1 CANALE ............................................................................................................................................................ 14
MODALITÀ 2 CANALI ............................................................................................................................................................. 14
MODALITÀ 4 CANALI ............................................................................................................................................................. 14
MANUTENZIONE ................................................................................................................................................................... 15
RISOLUZIONE DEI PROBLEMI ................................................................................................................................................ 16
SPECIFICHE ............................................................................................................................................................................ 17
ROHS - Un grande contributo alla conservazione dell'Ambiente ........................................................................................ 18
WEEE – Rifiuti di materiale Elettrico ed Elettronico ............................................................................................................. 19
NOTE: .................................................................................................................................................................................... 20
A.D.J. Supply Europe B.V. – www.americandj.eu – Entour Venue Instruction Manuale di Istruzioni Pagina 4
.
INTRODUZIONE
Introduzione: congratulazioni, avete appena acquistato una delle più affidabili macchine per la nebbia
esistenti oggi sul mercato. Questa apparecchiatura è stata progettata per durare anni e funzionare in modo
affidabile se utilizzata conformemente alle istruzioni riportate di seguito. Si prega di leggere attentamente le
istruzioni del presente manuale prima di mettere in funzione questa unità. Queste istruzioni contengono
importanti informazioni sulla sicurezza relative all'uso e alla manutenzione dell'unità.
Assistenza Clienti: in caso di problemi si prega di contattare il rivenditore American Audio di fiducia.
È anche possibile contattarci direttamente tramite il nostro sito Web www.americandj.eu o tramite e-mail:
support@americandj.eu
Avvertenza! Per prevenire o ridurre il rischio di folgorazione o incendio, non esporre l'unità alla pioggia o
all'umidità.
Attenzione! L'unità non contiene parti riparabili dall'utente. Non tentare di eseguire personalmente le
riparazioni: in tal modo si annullerebbe la garanzia del costruttore. Nell'improbabile caso di necessità di
intervento tecnico sull'unità, si prega di contattare ADJ Products, LLC.
Non gettare l'imballo nella spazzatura. Si prega di riciclare se possibile.
NORME DI SICUREZZA:
NON PUNTARE O DIRIGERE MAI UNA MACCHINA PER LA NEBBIA VERSO LE PERSONE O IL LORO
ABBIGLIAMENTO. QUESTA UNITÁ EMETTE VAPORE BOLLENTE E DOVREBBE ESSERE UTILIZZATA
CON LA STESSA ATTENZIONE CHE SI PRESTA AD UN BOLLITORE ELETTRICO O AD UN FERRO DA
STIRO.
Si prega di notare: specifiche e miglioramenti della presente unità e del relativo manuale sono soggetti a
variazioni senza alcun preavviso.
A.D.J. Supply Europe B.V. – www.americandj.eu – Entour Venue Instruction Manuale di Istruzioni Pagina 5
PRECAUZIONI DI SICUREZZA
• Assicurarsi di conservare il cartone utilizzato per l'imballaggio nell'improbabile caso che sia necessario
rispedire l'unità per riparazione.
• Non versare acqua o altri liquidi dentro o sopra la macchina della nebbia. Assicurarsi che tutto il liquido per
la nebbia sia all'interno del serbatoio.
• Assicurarsi che la presa di alimentazione ed il voltaggio siano adatti alla macchina per la nebbia.
• Non rimuovere mai il coperchio. L'unità non contiene parti riparabili dall'utente.
• Scollegare l'unità dall'alimentazione di rete in caso di non utilizzo per lunghi periodi.
• Non collegare mai l'unità ad un dimmer pack.
• Non tentare mai di mettere in funzione l'unità se danneggiata.
• Non mettere mai in funzione l'unità se il coperchio è stato rimosso.
• Per prevenire o ridurre il rischio di folgorazione o incendio, non esporre l'unità alla pioggia o all'umidità.
• Non tentare di mettere in funzione l'unità se il cavo di alimentazione è rovinato o rotto.
• Non tentare di rimuovere o rompere il polo di terra della spina del cavo di alimentazione. Tale polo è
utilizzato per ridurre il rischio di folgorazione e incendio in caso di corto circuito interno.
• Prima di effettuare qualsiasi collegamento scollegare l'unità dall'alimentazione di rete.
• Non ostruire mai i fori di aerazione. • Assicurarsi sempre di installare l'unità in luoghi adeguatamente
aerati. Posizionare l'apparecchiatura ad almeno 15 cm. (6") da una parete.
• L'unità è destinata esclusivamente all'uso in interni; l'eventuale utilizzo in esterni ne annullerebbe tutte le
garanzie.
• Sistemare sempre l'unità in modo stabile e sicuro.
• Si prega di posizionare il cavo di alimentazione lontano dalle aree di passaggio. I cavi di alimentazione
dovrebbero essere posizionati in modo tale da non essere calpestati o schiacciati da oggetti posti sopra o
contro di essi.
• L'unità deve essere riparata da personale qualificato solamente nel caso in cui:
A. il cavo di alimentazione o la spina siano stati danneggiati;
B. siano caduti oggetti o sia stato versato del liquido all'interno dell'unità;
C. l'unità sia stata esposta alla pioggia o all'umidità;
D. l'apparecchiatura non sembri funzionare normalmente o evidenzi un significativo cambiamento nelle
prestazioni.
A.D.J. Supply Europe B.V. – www.americandj.eu – Entour Venue Instruction Manuale di Istruzioni Pagina 6
INFORMAZIONI DMX
Alimentazione: prima di collegare l'apparecchiatura alla rete elettrica assicurarsi che la presa di
alimentazione ed il voltaggio siano corretti. Entour Venue di ADJ è disponibile nelle versioni a 120 V e 230 V.
Prima di mettere in funzione l'apparecchiatura, dato che il voltaggio varia da paese a paese, assicurarsi che la
tensione di alimentazione corrisponda a quella della presa di corrente
DMX-512: DMX è l'abbreviazione di Digital Multiplex, un protocollo universale utilizzato dalla maggior parte dei
produttori di impianti di illuminazione e controller come forma di comunicazione tra dispositivi intelligenti e
controller. ll controller DMX invia dati dal controller all'apparecchiatura. I dati DMX vengono inviati in serie da
apparecchiatura ad apparecchiatura (in cascata) tramite connettori XLR, in ingresso e in uscita, previsti su
tutte le apparecchiature DMX (la maggior parte dei controller ha solamente un connettore dati in uscita).
Collegamento DMX: DMX è un linguaggio che permette di gestire, tramite singolo controller, modelli e
marche diversi di apparecchiature collegate tra loro, purché compatibili DMX. Per assicurare una corretta
trasmissione di dati DMX, nel caso di apparecchiature multiple, si consiglia di utilizzare cavi il più possibile
corti. L'ordine di collegamento in sequenza delle apparecchiature non influenza l'indirizzamento DMX. Per
esempio: un'apparecchiatura alla quale il DMX abbia assegnato l'indirizzo 1 può essere posizionata in un
punto qualsiasi della linea, all'inizio, alla fine o in qualsiasi punto tra l'uno e l'altra. Quando ad una
apparecchiatura viene assegnato l'indirizzo 1, il controller DMX invierà i dati, destinati all'indirizzo 1, a quella
apparecchiatura indipendentemente dalla posizione che occupa nella catena DMX.
Requisiti del Cavo Dati (Cavo DMX) (per funzionamento DMX): Entour Venue può essere
controllato tramite protocollo DMX-512. Entour Venue ha 3 modalità DMX: 1, 2 e 4 canali.
L'indirizzo DMX si imposta nel pannello posteriore. L'unità ed il controller DMX necessitano di
connettore XLR a 3 pin standard per dati in ingresso e in uscita (Figura 1). Si raccomanda
l'utilizzo di cavi Accu DMX. Se si intende adoperare cavi di propria fabbricazione, assicurarsi
di utilizzare cavo schermato standard da 110-120 Ohm (è possibile acquistarlo nella maggior
parte dei negozi di attrezzature professionali per audio e illuminazione).
I cavi devono essere realizzati con connettore XLR maschio e femmina alle due estremità. Rammentare
inoltre che il cavo DMX deve essere disposto in configurazione a cascata e non può essere sdoppiato.
N.B.: durante la realizzazione dei cavi assicurarsi di seguire quanto riportato nelle Figure 2 e 3. Non utilizzare
il terminale di messa a terra sul connettore XLR. Non collegare il conduttore schermato del cavo al terminale
di messa a terra ed evitare che il conduttore schermato entri in contatto con il rivestimento esterno del
connettore XLR. La messa a terra della schermatura potrebbe provocare un corto circuito o un
malfunzionamento del dispositivo.
Figura 2
Configurazione Pin XLR
Pin1 = Terra
Pin2 = Data Complement (segnale )
Pin3 = Data True (segnale +)
Figura 3
Figura 1
