Pokyny pre užívateľa
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Holandsko
www.americandj.eu
9/13
©2013 ADJ Products, LLC všetka práva vyhradená Informácie, údaje, nákresy, snímky a pokyny tu uvedené
sa môžu zmeniť bez predchádzajúceho upozornenia. ADJ Products, logo LLC a identifikujúce názvy a čísla
produktov sú ochrannými známkami ADJ Products, LLC. Ochrana autorských práv sa vzťahuje na všetky
formy kopírovateľných materiálov a informácií teraz povolený štatutárnymi alebo súdnymi zákony alebo tak,
ako je tu uvedené. Názvy produktov použité v tomto dokumente môžu byť ochrannými známkami alebo
registrovanými ochrannými známkami príslušných spoločností a týmto sú potvrdené. Všetky produkty, ktoré
nie sú produkty ADJ, značkami LLC a názvy produktov sú ochrannými známkami alebo registrovanými
ochrannými známkami ich príslušných vlastníkov.
ADJ Products, LLC a spojené spoločnosti sa týmto vzdávajú akejkoľvek zodpovednosti za majetok,
zariadenie, budovy a elektrické poškodenie, zranenie akýchkoľvek osôb a priame alebo nepriame ekonomické
straty spojené s použitím alebo spoľahnutím sa na informácie obsiahnuté v tomto dokumente a / alebo v
dôsledku nesprávneho, nebezpečného, nedostatočného a nedbalého použitia, montáže, inštalácie a obsluhy
tohto produktu.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 2
Obsah
ÚVOD ...................................................................................................................................................................................... 4
VŠEOBECNÉ POKYNY ............................................................................................................................................................... 4
VLASTNOSTI ............................................................................................................................................................................ 4
BEZPEČNOSTNÉ OPATRENIA ................................................................................................................................................... 4
NASTAVENIE ............................................................................................................................................................................ 5
SYSTÉMOVÉ MENU ................................................................................................................................................................. 7

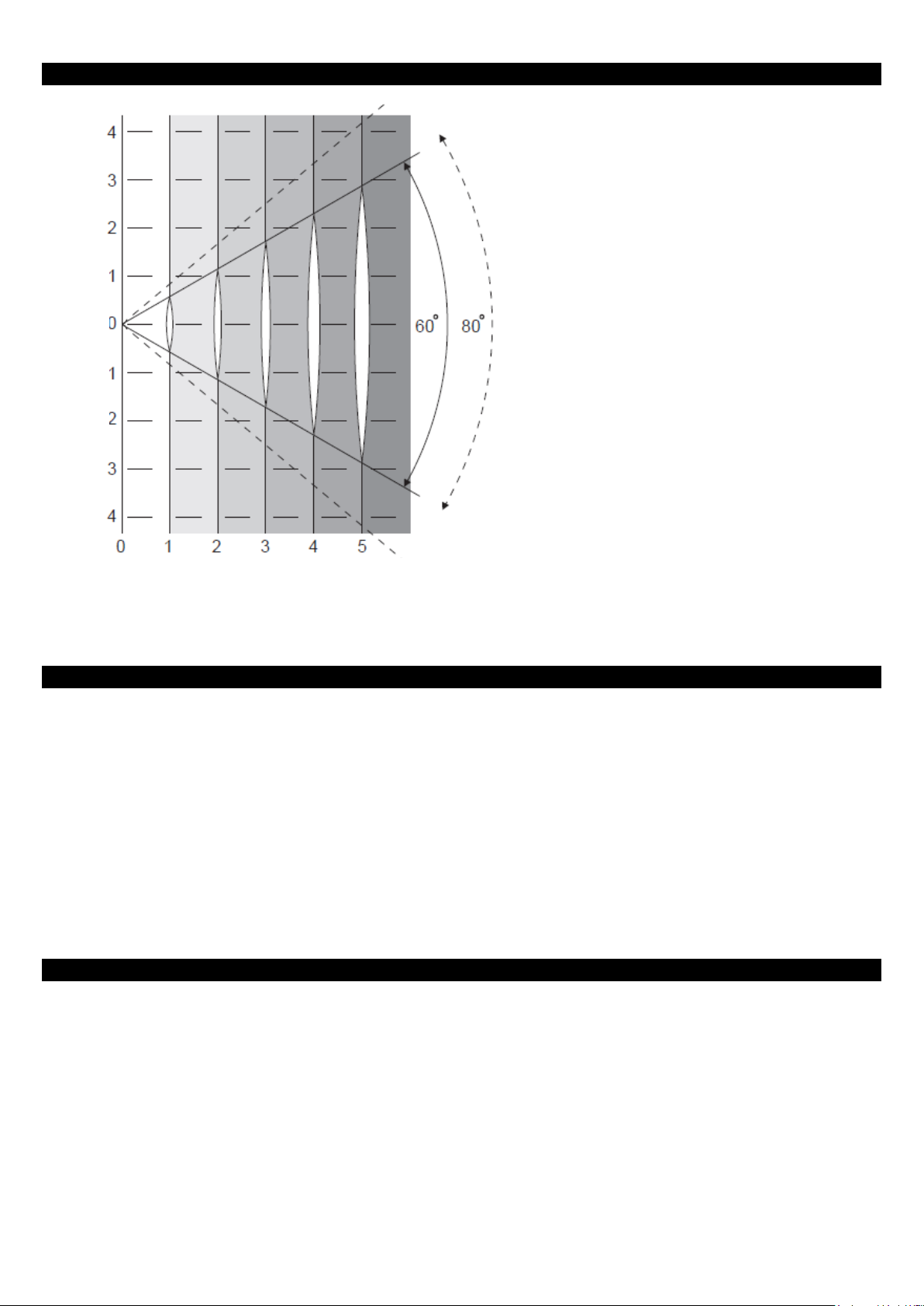

FOTOMETRIKA ........................................................................................................................................................................ 8
UNIVERZÁLNA DMX REGULÁCIA ............................................................................................................................................. 9
KONFIGURÁCIA MASTER-SLAVE ............................................................................................................................................. 9
NASTAVENIE PIXEL FLIP ........................................................................................................................................................ 10
KANÁL 3 - REŽIM ................................................................................................................................................................... 11
KANÁL 6 - REŽIM ................................................................................................................................................................... 11
KANÁL 7 - REŽIM ................................................................................................................................................................... 11
KANÁL 48 - REŽIM ................................................................................................................................................................. 13
KANÁL 52 - REŽIM ................................................................................................................................................................. 13
INŠTALÁCIA ........................................................................................................................................................................... 15
NAPÁJACÍ KÁBEL - DAISY CHAIN ........................................................................................................................................... 15
VÝMENA POISTKY ................................................................................................................................................................. 15
ČISTENIE ................................................................................................................................................................................ 15
RIEŠENIE PROBLÉMOV .......................................................................................................................................................... 15
TECHNICKÉ ÚDAJE: ................................................................................................................................................................ 16
ROHS - Veľký príspevok pre zachovanie životného prostredia ........................................................................................... 17
WEEE – Odpady z elektrických a elektronických zariadení ................................................................................................... 18
POZNÁMKY ........................................................................................................................................................................... 19
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 3
INOZIONE
ÚVOD
Vybalenie: Ďakujeme Vám za zakúpenie zariadenia Dotz Matrix od firmy ADJ Products, LLC. Každé
zariadenie Dotz Matrix bolo dôkladne testované a bolo dodané v dokonale prevádzkyschopnom stave.
Starostlivo skontrolujte dodací obal na škody, ku ktorým mohlo dôjsť počas prepravy. Ak obal vyzerá byť
poškodený, starostlivo skontrolujte, či vaše zariadenie nie je poškodené a skontrolujte, či všetky príslušenstvá,
nevyhnutné pre prevádzku jednotky boli zaslané nepoškodené. V prípade zisteného poškodenia, alebo v
prípade chýbajúcich častí prosím kontaktujte naše bezplatné zákaznícke číslo ohľadom ďalších pokynov.
Nevracajte túto jednotku vášmu predajcovi bez toho, aby ste najprv kontaktovali zákaznícku podporu.
Úvod: Dotz Matrix je súčasťou neustálej snahy ADJ o vytvorenie vysoko kvalitného a cenovo prijateľného
zariadení. Dotz Matrix je veľmi výkonné, DMX inteligentné zariadenie s pohyblivou hlavou LED. Toto
zariadenie je skvelé pre osvetlenie maloobchodov, navodenie atmosféry, architektúry, interiéru a exteriéru a
klubov. Toto zariadenie sa dá použivať ako samostatné alebo pripojené do konfigurácie Master/Slave.
Zariadenie lze rovnako ovládať cez ovládač DMX. Tento prístroj je vhodný do divadiel, štúdií, maloobchodov a
ďalších podobných miest.
Zákaznícka podpora: Pokiaľ sa stretnete s akýmikoľvek problémami, kontaktujte prosím vašu dôveryhodnú
predajňu American Audio.
Tak isto ponúkame možnosť priameho kontaktovania: Môžete nás kontaktovať cez našu webovú stránku
www.americandj.eu alebo cez email: support@americandj.eu
Varovanie! Aby ste predišli alebo znížili riziko úrazu elektrickým prúdom alebo požiarom, nevystavujte túto
jednotku dažďu alebo vlhkosti.
Upozornenie! Vnútri nie sú žiadne časti, ktorých údržbu by mohol vykonávať užívateľ Nepokúšajte o žiadne
opravy, pokiaľ tak urobíte, zneplatníte záruku z výroby. V nepravdepodobnom prípade, keby si vaša jednotka
vyžadovala servis, kontaktujte prosím spoločnosť ADJ Products, LLC.
Pokiaľ je to možné, recyklujte obal, prosím.
VŠEOBECNÉ POKYNY
Aby ste optimalizovali výkonnosť tohto výrobku, prečítajte si prosím starostlivo tieto pokyny na prevádzku, aby
ste sa oboznámili so základnými operáciami tejto jednotky. Tieto pokyny obsahujú dôležité bezpečnostné
informácie, týkajúce sa použitia a údržby tejto jednotky. Tento manuál skladujte spolu s jednotkou, pre budúce
použitie.
VLASTNOSTI
• Farebný mix RGBA
• Strobovanie
• Elektronické stlmenie 0-100%
• Zabudovaný mikrofón
• DMX-512 protokol
• 5 režimov DMX: 3 kanálový režim, 6 kanálový režim, 7 kanálový režim, 48 kanálový režim a 52 kanálový
režim,
• 3 prevádzkové režimy - Zvukovo aktívny režim, Režim Show a Ovládanie DMX
• Napájací kábel na prepojenie uzavretého reťazca (pozrite stranu 15)
BEZPEČNOSTNÉ OPATRENIA
• Aby ste predišli alebo znížili riziko úrazu elektrickým prúdom alebo vzniku požiaru, nevystavujte túto jednotku
dažďu alebo vlhkosti.
• Na vašu jednotku alebo do nej nenalievajte vodu ani inú tekutinu.
• Uistite sa, že miestna zásuvka zodpovedá požadovanému napätiu zariadenia.
• Nepokúšajte sa prevádzkovať túto jednotku, pokiaľ bol kábel napájania zlomený alebo roztrhaný.
Nepokúšajte sa odstrániť alebo odlomiť zemniaci kolík z napájacieho kábla. Tento kolík má za úlohu znížiť
riziko úrazu elektrickým prúdom a nebezpečenstvo požiaru v prípade vnútorného skratu.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 4
BEZPEČNOSTNÉ OPATRENIA (pokračovanie)
• Než vykonáte akékoľvek zapojenie, odpojte zariadenie od napájania.
• V žiadnom prípade neodstraňujte kryt. Vnútri nie sú žiadne časti, ktorých údržbu by mohol vykonávať
užívateľ
• Nikdy túto jednotku neprevádzkujte, keď je kryt odmontovaný.
• Túto jednotku nikdy nezapájajte do balíka stlmovača.
• Vždy sa uistite, že prístroj je namontovaný v mieste, ktoré umožňuje riadnu ventiláciu. Medzi týmto prístrojom
a stenou nechajte voľný priestor zhruba 6" (15 cm).
• Nepokúšajte sa prevádzkovať túto jednotku, pokiaľ sa akýmkoľvek spôsobom poškodí.
• Tento prístroj je určený iba pre vnútorné použitie, jeho použitie vo vonkajších priestoroch ruší platnosť
všetkých záruk.
• Pri dlhšom nepoužívaní odpojte jednotku od zdroja napájania.
• Vždy jednotku namontujte bezpečne a tak, aby bola stabilná.
• Napájacie káble by mali byť smerované tak, aby sa cez ne nechodilo, alebo by mohli byť pritlačené alebo
založené, pričom venujte zvláštnu pozornosť káblom pri zástrčkách, bežným zásuvkám a bodu, kde
vychádzajú zo zariadenia.
• Čistenie – zariadenie by sa malo čistiť iba podľa odporúčania výrobcu. Pozri stranu 15 pre detaily o čistení.
• Teplo – zariadenie by malo byť umiestnené mimo tepelných zdrojov, ako sú radiátory, tepelné registre, pece
alebo iné produkty (vrátane zosilňovačov), ktoré vyrábajú teplo.
• Zariadenie by malo byť opravené kvalifikovaným personálom v nasledujúcich prípadoch:
A. Pokiaľ došlo k poškodeniu napájacieho kábla alebo zástrčky.
B. Na spotrebič spadol nejaký predmet alebo sa do neho vyliala tekutina.
C. Spotrebič bol vystavený dažďu alebo vode.
D. Ak sa nezdá, že zariadenie funguje normálne alebo došlo k zmene v jeho výkone.
NASTAVENIE
Napájanie: ADJ Dotz Matrix obsahuje automatický spínač napätia, ktorý po zapojení do zdroja napájania
automaticky zistí stav napätia. Vďaka tomuto spínaču netreba mať obavy zo správneho napätia, toto
zariadenie možno zapojiť kdekoľvek. Vždy používajte kábel PowerCon, ktorý sa dodáva spoločne so
zariadením.
DMX-512: DMX je skratka pre Digital Multiplex. Toto je univerzálny protokol, používaný ako forma
komunikácie medzi inteligentnými zariadeniami a regulátormi. DMX regulátor posiela údaje DMX pokynov z
regulátora na zariadenie. DMX údaje sa posielajú ako sériové údaje, ktoré cestujú od zariadenia k zariadeniu
cez dátovú „IN“ a dátovú „OUT“ XLR svorku, umiestnenú na všetkých DMX zariadeniach (väčšina regulátorov
má iba svorku DATA „OUT“).
DMX Linking: DMX je jazyk, ktorý umožňuje všetkým typom a modelom rôznych
výrobcov, aby sa vzájomne prepojili a prevádzkovali z jedného regulátora, kým sú všetky
zariadenia a regulátor DMX kompatibilné. Na zaistenie vhodného prenosu DMX údajov,
keď sa používa viacero DMX zariadení sa snažte použiť čo najkratšiu káblovú cestu.
Poradie, v ktorom sú zariadenia pripojené na DMX linku neovplyvňuje DMX adresovanie.
Napríklad; zariadenie, priradená DMX adresa 1 môže byť umiestnená kdekoľvek v DMX
reťazci, na začiatku, na konci alebo kdekoľvek v strede. Keď sa zariadeniu priradí DMX
adresa 1, DMX regulátor vie poslať ÚDAJE priradené adresy 1 do tejto jednotky, bez
ohľadu, kde je umiestnené v DMX reťazci.
Požiadavky na dátový kábel (DMX kábel) (Pre prevádzku DMX ): Dotz Matrix je možné regulovať pomocou
protokolu DMX-512. Dotz Matrix má 5 DMX režimov. DMX adresa sa nastavuje na zadnom paneli Dotz Matrix.
Vaša jednotka a váš DMX regulátor si vyžadujú pre dátový vstup a výstup schválený DMX-512 110 ohmový
kábel (obrázok 1). Odporúčame vám káble Accu-Cable DMX. Ak si vyrábate vaše vlastné káble, určite
použite štandardné 110-120 Ohmové tienené káble (Tento kábel sa dá zakúpiť v takmer všetkých obchodoch,
ktoré v takmer všetkých profesionálnych obchodoch so zvukovými zariadeniami). Vaše káble by mali byť
vyrobené so zástrčkovým a zásuvkovým XLR konektorom, každý na jednom z koncov kábla. Tak isto
nezabudnite, že DMX kábel musí byť pripojený do uzavretého reťazca a nedá sa vetviť.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 5
NASTAVENIE (pokračovanie)
Konfigurácia kolíkov XLR
Kolík 1 = Zem
Kolík 2 = Dátový komplement
(negatívny)
Kolík 3 = Dátová jednotka (pozitívny)
Terminátor znižuje chyby signálu a znižuje
problémy s prenosom signálu a interferenciou.
Odporúča sa pripojiť DMX terminátor (Odpor
120 Ohm 1/4 W medzi PIN 2 (DMX-) a PIN 3
(DMX +) na poslednom zariadení.
Obrázok 4
Konverzia 3 kolíkového na 5 kolíkový XLR
Vodič
3 kolík XLR zásuvka (Výst)
5 kolík XLR zásuvka (Vst)
Uzemnenie/tienenie
Kolík 1
Kolík 1
Dátový komplement (- signál)
Kolík 2
Kolík 2
Dátová jednotka (+ signál)
Kolík 3
Kolík 3
Nepoužíva sa Nepoužíva sa
Nepoužíva sa Nepoužíva sa
Upozornenie: Dávajte pozor, aby ste pri výrobe vlastných káblov postupovali podľa obrázkov dva a tri. Na
XLR konektore nepoužívajte zemniace oko. Nepripájajte tieniaci vodič kábla na zemnacie oko, alebo nechajte,
aby tieniaci kontakt prišiel do kontaktu s vonkajším krytom XLR. Uzemnenie tienenia môže spôsobiť skrat a
chaotické správanie.
Obrázok3
Zvláštna poznámka: Ukončenie linky. Keď sa používajú dlhšie káblové dráhy, môže byť potrebné použiť na
poslednej jednotke terminátor, aby sa predišlo chaotickému správaniu sa zariadenia. Terminátor je 90-120
ohmový ¼ wattový rezistor, ktorý je pripojený medzi kolíky 2 a 3 zástrčkového XLR konektora (DATA + a
DATA -). Toto zariadenie je vložené do zásuvkového XLR konektora posledného zariadenia vo vašom
uzavretom cykle na uzavretie linky. Použitie káblového terminátora (ADJ číslo súčiastky Z-DMX/T) zníži
možnosti chybového správania.
5 kolíkové XLR DMX konektory. Niektorí výrobcovia používajú na prenos dát 5 kolíkové XLR konektory pre
dátové káble namiesto 3 kolíkových. 5 kolíkové XLR zariadenia môžu byť zaradené do 3 kolíkovej XLR DMX
linky. Pri vložení štandardných 5 kolíkových dátových káblov XLR v 3 kolíkovej linke sa musí použiť káblový
adaptér, tieto adaptéry sa dajú bežne kúpiť vo väčšine obchodov s elektrickými spotrebičmi. Nasledujúca
tabuľka upresňuje správnu konverziu káblov.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 6
Výpadok
STATICKÁ FARBA
Červená-Zelená-Modrá-Žltá-Fialová-Biela
CL:RGB Flash00-99
Nastaviteľná rýchlosť zábleskov.
SEN
Sedem farieb
Rýchlosť 00-99
ZábleskDO-99
Nastaviteľná rýchlosť a záblesky
FAREBNÝ HAD
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
ZATMIEVANIE
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
ZMENA
Zmena sedmi farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
FLOW1
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Rýchlosť a záblesky
FLOW 2
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
FLOW 3
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
FLOW 4
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
FLOW 5
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
FLOW 6
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Rýchlosť a záblesky
FLOW?
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
FLOWS
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Rýchlosť a záblesky
FLOW 9
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
FLOW 10
Sedem farieb
Rýchlosť 00-99
Záblesky 00-99
Nastaviteľná rýchlosť a záblesky
SYSTÉMOVÉ MENU
Vstavané programy
DMX režim - Nastavte adresu DMX a kanál DMX
1. Stláčajte tlačidlo MENU, až kým sa nezobrazí "DMX Mode" a "ADDR. XXX” a “CH:XX”, stlačte ENTER.
2. "XXX" teraz začne blikať, k nájdeniu požadovanej adresy DMX použite tlačidlá HORE a DOLE, potom
stlačte ENTER.
3. "XX" teraz začne blikať, k nájdeniu požadovaného kanála DMX použite tlačidlá HORE a DOLE, potom
stlačte ENTER.
Režim Slave - toto vám umožní nastaviť jednotku ako master, alebo ako slave v konfigurácii
master/slave.
1. Stláčajte tlačidlo MENU, až kým sa nezobrazí "Slave Mode". Teraz bude jednotka nasledovať „Master“.
Zvuk - V tomto režimu sa zariadenie spustí vo zvukovo aktiv. režimu.
1. Stláčajte tlačidlo MENU, až kým sa nezobrazí "Sound Mode".
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 7
SYSTÉMOVÁ PONÚKA (pokračovanie)
2. Stlačením ENTER nastavte citlivosť zvuku. Keď stlačíte ENTER, číslo vedľa "Sens" začne blikať, potom
použite tlačidlá HORE a DOLE a nastavte citlivosť zvuku. Ako náhle nájdete požadované nastavenie,
stlačením ENTER voľbu potvrdíte.
3. Keď stlačíte ENTER, číslo vedľa "FQN" nezačne blikať, potom použite tlačidlá HORE a DOLE a nastavte
citlivosť zvuku. Pre potvrdenie nastavenia stlačte ENTER.
Automatický chod -
1. Stláčajte tlačidlo MENU, až kým sa nezobrazí "Auto Run", potom stlačte ENTER.
2. Teraz sa zobrazí "FQN: XX", "XX" predstavuje rýchlosť opakovania kmitov (rýchlosti automatického chodu).
3. Stlačte tlačidlo ENTER a číslo začne blikať, na nastavenie rýchlosti použite tlačidlá HORE a DOLE, 01 je
najpomalší a 99 najrýchlejší. Pre potvrdenie stlačte ENTER.
Vstavané programy - Pozrite tabuľku na strane 7 a nájdite želaný program.
1. Stlačte tlačidlo MENU kým sa nezobrazí jeden z programov na strane 7. Zobrazený program závisí na
poslednom programe, ktorý ste na jednotke nastavili.
2. Pre prechádzanie rôznymi nastaveniami každého programu stlačte ENTER a na vykonanie nastavení
použite tlačidlo HORE alebo DOLE.
Pixel Flip - V tomto režime nastavíte zariadenie tak, že sa LED v režime DMX rozsvieti vo vami
požadovanom počiatočnom bode. Pozrite stranu 10 pre rôzne nastavenia.
Príklad: Keď je zariadenie nastavené na Flip 1 v režime 48 kanálov, prvý pixel sa rozsvieti v pravom
hornom rohu. Keď je zariadenie nastavené na Flip 2 v režime 48 kanálov, prvý pixel sa rozsvieti v
pravom spodnom rohu.
1. Stláčajte tlačidlo MENU, až kým sa nezobrazí "Pixel Flip", potom stlačte ENTER.
2. Zobrazí sa “Standard” alebo “Flip X”, “X” predstavuje číslo medzi 1-4. Stlačte tlačidlá HORE alebo DOLE,
aby ste si vybrali želané nastavenie.
Krivka stlmenia - Toto nastavenie vám umožní vybrať požadovanú krivku stlmenie.
1. Stláčajte tlačidlo MENU, až kým sa nezobrazí "Dim Curve", potom stlačte ENTER.
2. Zobrazí sa 1 z 5 kriviek. Štandardná, Pódium, TV, Architektúra alebo Divadlo. Stláčajte tlačidlo HORE,
alebo DOLE, až kým vyberáte nastavenie krivky a pre potvrdenie stlačte ENTER
FOTOMETRIKA
Úhol lúča 60°
Úhol poľa 80°
Intensita (LUX)
Červené LED 2130 681 302 197 136
Zelené LED 3050 793 398 246 173
Modré LED 4730 1405 716 368 224
Plné LED 10140 2630 1360 730 476
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 8
Otvorenie lúča (m)
FOTOMETRIKA (pokračovanie)
60° priemer (m) 2.65 3.75 4.90 6.05
80° priemer (m) 3.65 5.33 7.00 8.70
UNIVERZÁLNA DMX REGULÁCIA
Univerzálna DMX regulácia: Táto funkcia vám umožní použiť univerzálny ovládač DMX-512 Elation® k
ovládaní vzorov, strobovania a tlmenia. Ovládač DMX vám umožní vytvoriť unikátne programy, ktoré sú šité na
mieru vašim individuálnym potrebám. Dotz Matrix má 5 DMX režimov; 3 kanálový režim, 6 kanálový režim, 7
kanálový režim, 48 kanálový režim a dva rôzne 52 kanálové režimy. Pre výber vášho režimu kanálu DMX
pozrite stranu 7.
1. Táto funkcia vám umožní regulovať všetky individuálne vlastnosti zariadenia so štandardným DMX512
regulátorom, napr. Elation® Show Designer™ alebo he Elation® DMX Operator™.
2. Ak chcete zariadenie spustiť v režime DMX, postupujte podľa pokynov na strane 7 a nastavte svoju DMX
adresu a DMX režim.
3. Pripojte zariadenie cez XLR konektory na akýkoľvek štandardný DMX regulátor.
4. Pre dlhšie káble (dlhšie ako 100 stôp) použite koncovku.
KONFIGURÁCIA MASTER-SLAVE
Prevádzka Master-Slave: Táto funkcia vám umožní spojiť až 16 jednotiek a nepoužívať ovládač. Jednotky
budú zvukovo aktivované. V režime Master-Slave bude jedna jednotka fungovať ako riadiaca jednotka a
ostatné budú reagovať na zabudované programy riadiacej jednotky. Jednotka môže fungovať ako Master
alebo ako Slave.
1. S využitím DMX káblov, prepojte reťazovo vaše jednotky cez XLR konektor vzadu na jednotke.
Nezabudnite, zástrčkový XLR konektor je vstup a zásuvkový XLR konektor je výstup. Prvá jednotka v reťazci
(master) použije iba konektor XLR - Posledná jednotka v reťazci uplatňuje iba zásuvkový XLR konektor. Pre
dlhšie káble navrhujeme použiť u posledného zariadenia koncovku.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 9
KONFIGURÁCIA MASTER-SLAVE (pokračovanie)
2. Nastavte jednotku Master do želaného režimu prevádzky.
3. Na jednotke Slave stláčajte tlačidlo MODE, až kým sa nezobrazí „Slave Mode“.
4. Teraz bude jednotka "Slave" nasledovať jednotku „Master“.
NASTAVENIE PIXEL FLIP
ŠTANDARDNÉ
Flip1
Flip2
Flip3
Flip4
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 10
KANÁL 3 - REŽIM
Kanál
Hodnota
Funkcia
1
0 - 255
ČERVENÁ
0% - 100%
2
0 - 255
ZELENÁ
0% - 100%
3
0 - 255
MODRÁ
0% - 100%
Kanál
Hodnota
Funkcia
1
0 - 255
ČERVENÁ
0% - 100%
2
0 - 255
ZELENÁ
0% - 100%
3
0 - 255
MODRÁ
0% - 100%
4
0 - 255
NADRADENÝ STLMOVAČ
0% - 100%
5
0 - 255
STROBOVANIE
POMALY - RÝCHLO
6
0 - 41
42 - 84
85 - 127
128 - 170
171 - 213
214 - 255
KRIVKY STLMOVAČA
ŠTANDARDNÉ
PÓDIUM
TV
ARCHITEKTÚRA
DIVADLO
VÝCHODZIE NASTAVENIE KRIVKY
Kanál
Hodnota
Funkcia
1
0 - 255
ČERVENÁ
0% - 100%
2
0 - 255
ZELENÁ
0% - 100%
3
0 - 255
MODRÁ
0% - 100%
KANÁL 6 - REŽIM
KANÁL 7 - REŽIM
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 11
4
0 - 15
16 - 23
24 - 31
32 - 39
40 - 47
48 - 55
56 - 63
64 - 71
72 - 79
80 - 87
88 - 95
96 - 103
104 - 111
112 - 119
120 - 127
128 - 135
136 - 143
144 - 151
152 - 159
160 - 167
168 - 175
176 - 183
184 - 191
192 - 199
200 - 207
208 - 215
216 - 223
224 - 231
232 - 239
240 - 247
248 - 255
FAREBNÁ MAKRA A PROGRAMY
ŽIADNA FUNKCIA
ČERVENÁ
ZELENÁ
MODRÁ
ČERVENÁ & ZELENÁ
ZELENÁ & MODRÁ
ČERVENÁ & MODRÁ
ČERVENÁ & ZELENÁ & MODRÁ
FARBA 1
FARBA 2
FARBA 3
FARBA 4
FARBA 5
FARBA 6
FARBA 7
FARBA 8
STLMENIE FARBY 1
FAREBNÝ HAD
STLMENIE FARBY 2
ZMENA FARBY
ZMENA FARBY 1
ZMENA FARBY 2
ZMENA FARBY 3
ZMENA FARBY 4
ZMENA FARBY 5
ZMENA FARBY 6
ZMENA FARBY 7
ZMENA FARBY 8
ZMENA FARBY 9
ZMENA FARBY 10
N/G
5
0 – 255
0 - 255
HLAVNÝ STLMOVAČ/RÝCHLOSŤ
PROGRAMU
HLAVNÝ STLMOVAČ 0%-100%
RÝCHLOSŤ PROGRAMU POMALY -
RÝCHLO
6
0 - 255
STROBOVANIE
POMALY - RÝCHLO
7
0 - 41
42 - 84
85 - 127
128 - 170
171 - 213
214 - 255
KRIVKY STLMOVAČA
ŠTANDARDNÉ
PÓDIUM
TV
ARCHITEKTÚRA
DIVADLO
VÝCHODZIE NASTAVENIE KRIVKY
KANÁL 7 - REŽIM (pokračovanie)
Pri použití kanála 4, hodnôt 136-247, kanál 5 bude regulovať citlivosť zvuku.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 12
KANÁL 48 - REŽIM
Kanál
Hodnota
Funkcia
1
0 - 255
ČERVENÁ 1
0% - 100%
2
0 - 255
ZELENÁ 1
0% - 100%
3
0 - 255
MODRÁ 1
0% - 100%
4
0 - 255
ČERVENÁ 2
0% - 100%
5
0 - 255
ZELENÁ 2
0% - 100%
6
0 - 255
MODRÁ 2
0% - 100%
7
0 - 255
ČERVENÁ 3
0% - 100%
8
0 - 255
ZELENÁ 3
0% - 100%
9
0 - 255
MODRÁ 3
0% - 100%
*Kanály 10-42 majú rovnaký RGB LED vzorec*
43
0 - 255
ČERVENÁ 15
0% - 100%
44
0 - 255
ZELENÁ 15
0% - 100%
45
0 - 255
MODRÁ 15
0% - 100%
46
0 - 255
ČERVENÁ 16
0% - 100%
47
0 - 255
ZELENÁ 16
0% - 100%
48
0 - 255
MODRÁ 16
0% - 100%
Kanál
Hodnota
Funkcia
1
0 - 255
ČERVENÁ 1
0% - 100%
2
0 - 255
ZELENÁ 1
0% - 100%
3
0 - 255
MODRÁ 1
0% - 100%
4
0 - 255
ČERVENÁ 2
0% - 100%
5
0 - 255
ZELENÁ 2
0% - 100%
6
0 - 255
MODRÁ 2
0% - 100%
7
0 - 255
ČERVENÁ 3
0% - 100%
8
0 - 255
ZELENÁ 3
0% - 100%
9
0 - 255
MODRÁ 3
0% - 100%
*Kanály 10-42 majú rovnaký RGB LED vzorec*
KANÁL 52 - REŽIM
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 13
43
0 - 255
ČERVENÁ 15
0% - 100%
44
0 - 255
ZELENÁ 15
0% - 100%
45
0 - 255
MODRÁ 15
0% - 100%
46
0 - 255
ČERVENÁ 16
0% - 100%
47
0 - 255
ZELENÁ 16
0% - 100%
48
0 - 255
MODRÁ 16
0% - 100%
49
0 - 15
16 - 23
24 - 31
32 - 39
40 - 47
48 - 55
56 - 63
64 - 71
72 - 79
80 - 87
88 - 95
96 - 103
104 - 111
112 - 119
120 - 127
128 - 135
136 - 143
144 - 151
152 - 159
160 - 167
168 - 175
176 - 183
184 - 191
192 - 199
200 - 207
208 - 215
216 - 223
224 - 231
232 - 239
240 - 247
248 - 255
FAREBNÁ MAKRA A PROGRAMY
ŽIADNA FUNKCIA
ČERVENÁ
ZELENÁ
MODRÁ
ČERVENÁ & ZELENÁ
ZELENÁ & MODRÁ
ČERVENÁ & MODRÁ
ČERVENÁ & ZELENÁ & MODRÁ
FARBA 1
FARBA 2
FARBA 3
FARBA 4
FARBA 5
FARBA 6
FARBA 7
FARBA 8
STLMENIE FARBY 1
FAREBNÝ HAD
STLMENIE FARBY 2
ZMENA FARBY
ZMENA FARBY 1
ZMENA FARBY 2
ZMENA FARBY 3
ZMENA FARBY 4
ZMENA FARBY 5
ZMENA FARBY 6
ZMENA FARBY 7
ZMENA FARBY 8
ZMENA FARBY 9
ZMENA FARBY 10
N/G
50
0 – 255
0 - 255
HLAVNÝ STLMOVAČ/RÝCHLOSŤ
PROGRAMU
HLAVNÝ STLMOVAČ 0%-100%
RÝCHLOSŤ PROGRAMU POMALY - RÝCHLO
51
0 - 255
STROBOVANIE
POMALY - RÝCHLO
52
0 - 41
42 - 84
85 - 127
128 - 170
171 - 213
214 - 255
KRIVKY STLMOVAČA
ŠTANDARDNÉ
PÓDIUM
TV
ARCHITEKTÚRA
DIVADLO
VÝCHODZIE NASTAVENIE KRIVKY
KANÁL 52 - REŽIM (pokračovanie)
Pri použití kanála 49, hodnôt 136-247, kanál 50 bude regulovať citlivosť zvuku.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 14
INŠTALÁCIA
Pri inštalácii zariadenia musí byť prievlak alebo oblasť inštalácia schopná udržať desaťnásobok hmotnosti bez
toho aby došlo k akejkoľvek deformácii. Pri inštalácii musí byť zariadenie zabezpečenie sekundárnym
bezpečnostným zariadením, tj vhodným bezpečnostným káblom. Nikdy nestojte pri montáži, snímaniu alebo
servisu priamo pod zariadením.
Montáž s horným rozvodom vyžaduje značné skúsenosti, vrátane schopnosti vypočítať limity pracovného
zaťaženia, množstvo použitého inštalačného materiálu a pravidelnú bezpečnostnú kontrolu všetkého
nainštalovaného materiálu a zariadení. Pokiaľ takú kvalifikáciu nemáte, o inštalácii sa sami nepokúšajte.
Tieto inštalácie musí raz ročne skontrolovať skúsený personál.
Dotz Matrix možno plne prevádzkovať v dvoch rôznych montážnych pozíciách, zavesený zo stropu alebo
položený na rovný povrch. Aby ste predišli internému poškodeniu spotrebiča, nikdy k montáži nepoužívajte
stranu, ako je zobrazené vyššie. Uistite sa, či sa zariadenie nachádza minimálne 0,5 m od akýchkoľvek
horľavých materiálov (dekorácie, atď). Ako bezpečnostné opatrenia pre prevenciu náhodného zranenia
a/alebo nehody v prípade, že zlyhá držiak, vždy použite a nainštalujte bezpečnostný kábel (pozrite ďalšiu
stranu). Ako sekundárne istenie nikdy nepoužívajte madlá.
NAPÁJACÍ KÁBEL - DAISY CHAIN
Vďaka tejto funkcii môžete zapojiť zariadenie k ostatným pomocou vstupu IEC a výstupných portov.
Množstvo, ktoré možno maximálnu zapojiť, je 5 zariadení. Potom budete potrebovať použiť novú
zásuvku. Musí ísť o rovnaké zariadenia. Zariadenie NEMIEŠAJTE.
VÝMENA POISTKY
Nájdite a vymeňte napájací kábel jednotky. Keď už bol kábel odmontovaný, nájdite držiak poistky, umiestnený
vnútri napájacej zásuvky. Vložte skrutkovač na skrutky s plochou hlavou do napájacej zásuvky a jemne
vypáčte von držiak poistky. Vyberte chybnú poistku a vymeňte za novú. Držiak poistky má zabudovanú
zásuvku pre náhradnú poistku a dávajte si pozor, aby ste nezamenili náhradnú poistku s aktívnou poistkou.
ČISTENIE
Kvôli zbytkom hmly, dymu a prachu je potrebné pravidelne čistiť vonkajšiu a vonkajšiu šošovku aby sa
optimalizoval svetelný výstup.
1. Na utretie vonkajšieho krytu použite normálny čistiaci prostriedok na sklo a mäkkú látku.
Frekvencia čistenia závisí od prostredia, v ktorom zariadenie pracuje (t.j. dym, zbytky hmly, prach, rosa).
RIEŠENIE PROBLÉMOV
Nižšie je uvedených niekoľko obvyklých problémov, s ktorými sa užívateľ môže stretnúť, s riešeniami.
Jednotka nereaguje na DMX:
1. Skontrolujte, či sú DMX káble pripojené správne a sú správne pripojené (kolík 3 je „horúci“, na niektorých
iných DMX zariadeniach môže byť "horúci kolík" 2). Tak isto skontrolujte, či sú všetky káble pripojené na
správne konektory, záleží na tom, ako sú pripojené vstupy a výstupy.
Jednotka nereaguje na zvuk:
1. Tiché alebo vysoké zvuky jednotku neaktivujú.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 15
Model:
Dotz Matrix
Napätie:
LED:
Spotreba:
Uhol lúča:
Poistka:
Napájací kábel:
Hmotnosť:
Rozmery:
Farby:
Kanály DMX:
Pracovná poloha:
100V~240V 50Hz/60Hz
16 x 30W COB TRI LED
430W celkom (Všetky LED @ Full)
60 stupňov
7Amp (120V)
4Amp (250V)
5 zar. max.
18 lb./ 7,8 kg
13,75” (D) x 6,75” (Š) x 14,75” (V)
345 x 170 x 370mm
Farebný mix RGBA
3 kanálový režim, 6 kanálový režim a
7 kanálový režim, 48 kanálový režim, 52 kanálový
Akákoľvek bezpečná pracovná poloha
TECHNICKÉ ÚDAJE:
Automatická detekcia napätia Toto zariadenie obsahuje automatický spínač napätia, ktorý po zapojení do
zdroja napájania automaticky zistí stav napätia.
Upozornenie: Špecifikácie a zlepšenia konštrukcie tejto jednotky a tohto návodu podliehajú zmenám bez
predchádzajúceho písomného ohlásenia.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 16
ROHS - Veľký príspevok pre zachovanie životného prostredia
Drahý zákazník,
Európska únia prijala smernicu pri obmedzeniu/zákaze používania nebezpečných látok. Táto smernica,
uvádzaná ako ROHS je často diskutovanou témou v elektronickom priemysle.
Okrem iného, obmedzuje použitie šiestich materiálov Olovo (Pb), Ortuť (Hg), šesťmocný chróm (CR VI),
kadmium (Cd), polybrimátované bifenyly ako spomaľovač horenia (PBB), polybromidované difenyly sú tak isto
spomaľovačmi horenia (PBDE). Smernica platí pre takmer všetky elektronické a elektrické zariadenia, ktorých
prevádzkový režim obsahuje elektrické alebo elektromagnetické polia – v krátkosti: Každý druh elektroniky,
ktoré máme okolo seba v domácnosti alebo v práci.
Ako výrobcovia výrobkov značiek AMERICAN AUDIO, AMERICAN DJ, ELATION Professional a ACCLAIM
Lighting, sme povinní vyhovieť smernici RoHS. Preto už dva roky pred zavedením smernice sme začali hľadať
alternatívne materiály a výrobné procesy, ktoré šetria životné prostredie.
Takže dávno predtým, než začala platiť smernica RoHS, všetky naše výrobky boli vyrábané tak, aby
vyhovovali normám Európskej únie. Pri pravidelných auditoch a testoch materiálov stále môžeme zaistiť, aby
komponenty, ktoré používame, vždy vyhovovali RoHS a že výrobný proces, pokiaľ to technológia umožňuje,
šetrí životné prostredie.
Smernica ROHS je dôležitým krokom pri ochrane nášho životného prostredia. My, ako výrobcovia sa cítime
zaviazaní, aby sme v tomto smere prispeli.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 17
WEEE – Odpady z elektrických a elektronických zariadení
Každý rok končia na skládkach tony elektronických komponentov, ktoré sú škodlivé pre životné prostredie. Na
zaistenie najlepšej možnej likvidácie alebo recyklácie elektronických komponentov, Európska únia prijala
smernicu WEEE.
Systém WEEE (Likvidácia elektrických a elektronických zariadení) sa dá porovnať so systémom „Green Spot“,
ktorý sa už niekoľko rokov používa. Výrobcovia musia prispieť k recyklácii odpadu v okamihu, kedy výrobok
uvoľnia do predaja. Finančné zdroje, ktoré sú takto získané budú použité na vyvinutie spoločného systému
odpadového hospodárstva. Preto dokážeme zaistiť profesionálny a voči životnému prostrediu šetrný program
likvidácie a recyklácie.
Ako výrobcovia, sme súčasťou nemeckého systému EAR a prispievame do neho
(Registrácia v Nemecku: DE41027552)
To znamená, že výrobky spoločností AMERICAN DJ a AMERICAN AUDIO je možné bezplatne nechávať v
zberných bodoch a použijú sa v recyklačnom programe. Produkty spoločnosti ELATION Professional, ktoré
využívajú iba profesionáli, budeme spracovávať my. Pošlite prosím výrobky Elation priamo nám, keď uplynie
ich životnosť, aby sme ich mohli profesionálne zlikvidovať.
Ako vyššie uvedené ROHS, smernica WEEE je dôležitým príspevkom k ochrane životného prostredia a sme
radi, že môžeme vyčistiť životné prostredie pomocou tohto systému likvidácie.
Veľmi radi odpovieme na vaše otázky a vaše návrhy sú vítané na info@americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 18
POZNÁMKY
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 19
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Holandsko
www.americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix pre užívateľa 20
Loading...
