Instrucciones de usuario
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Países Bajos
www.americandj.eu
9/13
©2013 ADJ Products, LLC todos los derechos reservados. La información, especificaciones, diagramas,
imágenes e instrucciones presentes están sujetos a cambio sin previo aviso. El logotipo de ADJ Products,
LLC y los nombres y números de identificación del producto aquí contenidos son marcas comerciales de ADJ
Products, LLC. La protección de derechos de propiedad aquí manifestada incluye todas las formas y tipos de
materiales e información amparados por el derecho de propiedad contemplados ahora por la legislación
reglamentaria o judicial, o que se otorguen en lo sucesivo. Los nombres de productos usados en este
documento pueden ser marcas comerciales o marcas registradas de sus respectivas empresas, y así se
reconoce. Todas las marcas y nombres de producto que no son ADJ Products, LLC son marcas comerciales
o marcas registradas de sus respectivas empresas.
ADJ Products, LLC y todas las empresas asociadas declinan por la presente todas y cada una de las
responsabilidades por daños materiales, eléctricos, al equipo y edificios, o lesiones a cualquier persona, y el
perjuicio económico directo o indirecto relacionado con el uso o con la confianza en cualquier información
contenida en este documento y/o como resultado de un montaje, instalación, aparejamiento y manejo
inapropiado, inseguro, insuficiente o negligente de este producto.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 2
Contenidos
INTRODUCCIÓN ...................................................................................................................................................................... 4
INSTRUCCIONES GENERALES .................................................................................................................................................. 4
CARACTERÍSTICAS ................................................................................................................................................................... 4
PRECAUCIONES DE SEGURIDAD .............................................................................................................................................. 4
INSTALACIÓN .......................................................................................................................................................................... 5
MENÚ DE SISTEMA ................................................................................................................................................................. 7

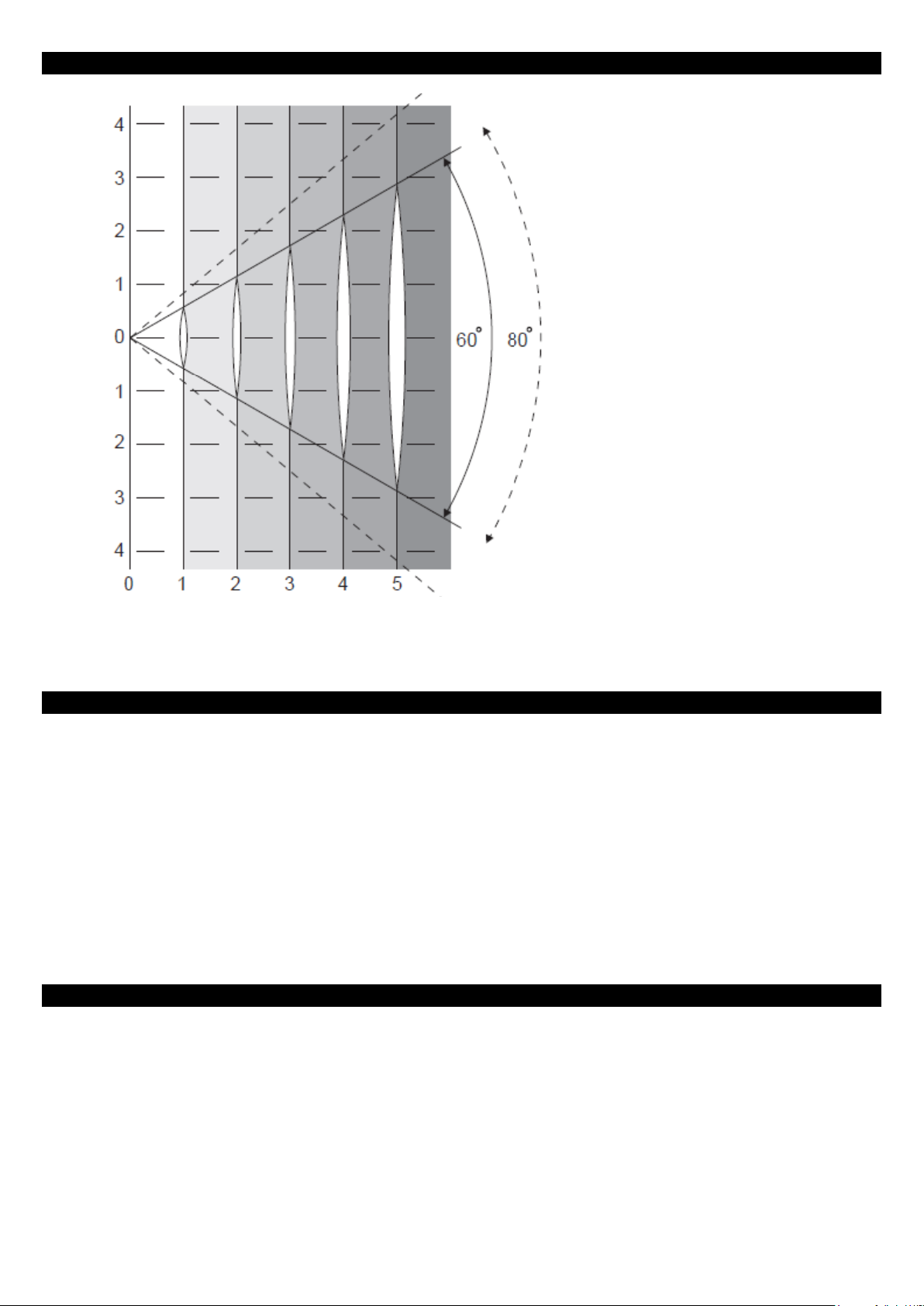

FOTOMÉTRICA ........................................................................................................................................................................ 8
CONTROL DMX UNIVERSAL .................................................................................................................................................... 9
CONFIGURACIÓN MAESTRO-ESCLAVO ................................................................................................................................... 9

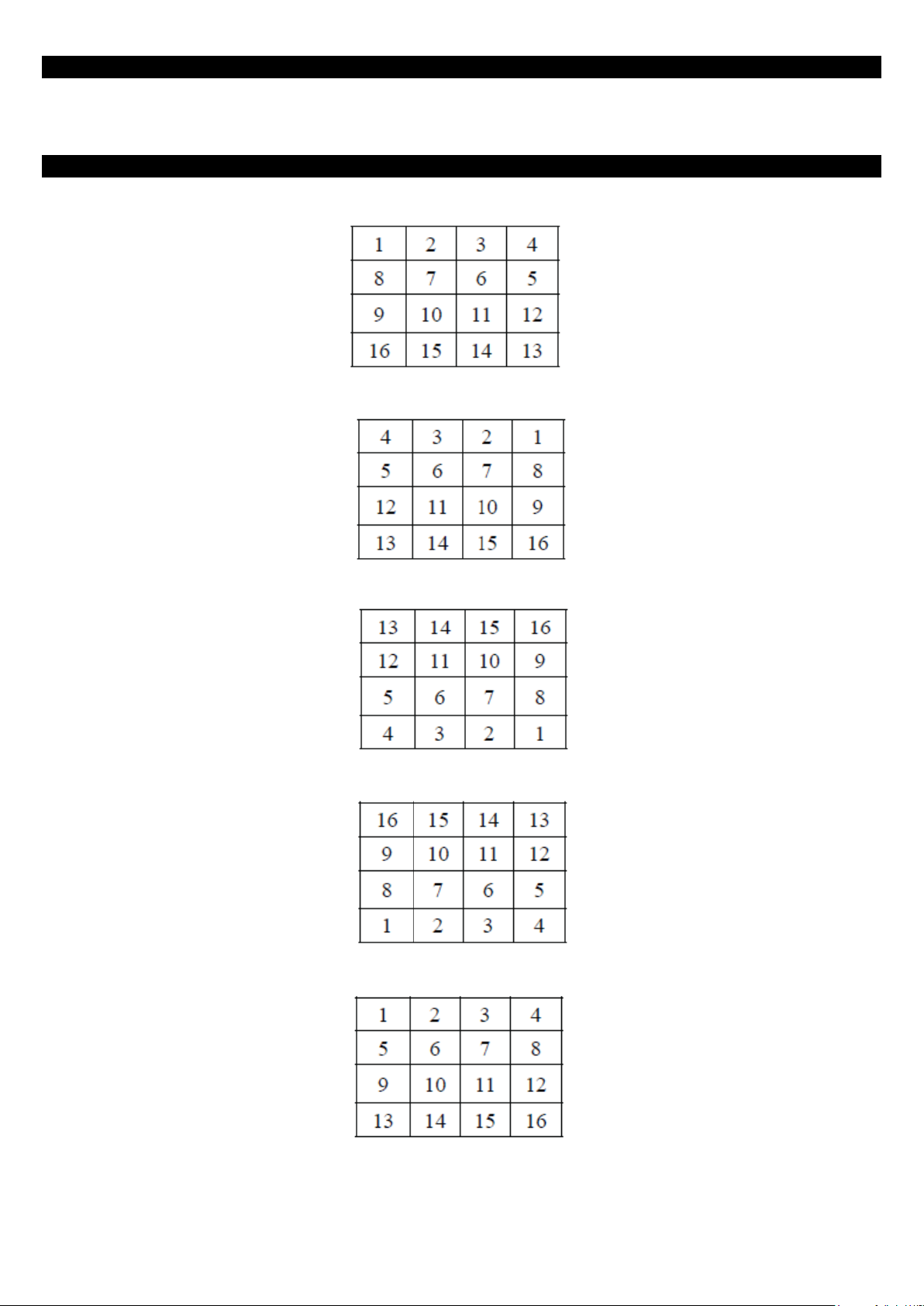

CONFIGURACIÓN DE VOLTEO DE PÍXEL ................................................................................................................................ 10
MODO 3 CANALES................................................................................................................................................................. 11
MODO 6 CANALES................................................................................................................................................................. 11
MODO 7 CANALES................................................................................................................................................................. 11
MODO 48 CANALES............................................................................................................................................................... 13
MODO 52 CANALES............................................................................................................................................................... 13
MONTAJE .............................................................................................................................................................................. 15
CABLE DE ALIMENTACIÓN EN CADENA ................................................................................................................................ 15
SUSTITUCIÓN DEL FUSIBLE ................................................................................................................................................... 15
LIMPIEZA ............................................................................................................................................................................... 15
RESOLUCIÓN DE PROBLEMAS ............................................................................................................................................... 15
ESPECIFICACIONES: ............................................................................................................................................................... 16
ROHS – Una magnífica contribución para la conservación del medio ambiente ................................................................ 17
RAEE – Residuos de Aparatos Eléctricos y Electrónicos ....................................................................................................... 18
NOTAS ................................................................................................................................................................................... 19
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 3
INOZIONE
INTRODUCCIÓN
Desembalaje: Gracias por haber adquirido el Dotz Matrix de ADJ Products, LLC. Todos los Dotz Matrix se
han probado meticulosamente y se han expedido en perfectas condiciones de funcionamiento. Examine con
cuidado la caja en que se entrega para detectar daños que puedan haber ocurrido durante el transporte. Si la
caja parece dañada, inspeccione con cuidado su aparato en busca de daños y asegúrese de que todos los
accesorios necesarios para hacer funcionar la unidad han llegado intactos. En caso de que haya encontrado
daños o piezas que faltan, póngase en contacto con nuestro número de asistencia para recibir las
instrucciones pertinentes. No devuelva esta unidad a su distribuidor sin haberse puesto primero en contacto
con el servicio técnico.
Introducción: El Dotz Matrix forma parte del continuo empeño de ADJ por crear dispositivos inteligentes
asequibles y de alta calidad. El Dotz Matrix es un dispositivo LED de cabeza móvil, DMX inteligente, de alto
rendimiento. Este dispositivo es un gran elemento para comercios, escaparates, luz ambiental, arquitectónica,
decoración de interiores y exteriores y clubes. Esta unidad se puede usar de forma independiente o en una
configuración Maestro/Esclavo. La unidad se puede controlar también por medio de un controlador DMX. Este
aparato es adecuado para teatros, estudios, comercios y lugares semejantes.
Asistencia al cliente: Si encuentra cualquier problema, sírvase contactar con su tienda American Audio de
confianza.
También le ofrecemos la posibilidad de contactarnos directamente: Puede hacerlo a través de nuestro sitio
web www.americandj.eu o por correo electrónico: support@americandj.eu
¡Precaución! Para evitar o reducir el riesgo de descarga eléctrica o incendio, no exponga esta unidad a la
lluvia o a la humedad.
¡Cuidado! No hay piezas reparables por el usuario dentro de esta unidad. No intente ninguna reparación por
sí mismo; si lo hace así, invalidará la garantía del fabricante. En el caso improbable de que su unidad precise
reparación, contacte con ADJ Products, LLC.
POR FAVOR, recicle la caja de embalaje siempre que le sea posible.
INSTRUCCIONES GENERALES
Para optimizar el rendimiento de este producto, lea por favor con cuidado estas instrucciones de
funcionamiento y familiarícese con las operaciones básicas de esta unidad. Estas instrucciones contienen
información de seguridad importante que concierne al uso y mantenimiento de esta unidad. Guarde este
manual con la unidad, para futuras consultas.
CARACTERÍSTICAS
• Mezcla de Color RGB
• Estroboscopio
• Atenuación electrónica 0 -100%
• Micrófono integrado
• Protocolo DMX-512
• Cinco modos DMX: Modo 3 Canales, Modo 6 Canales, Modo 7 Canales, Modo 48 Canales y Modo 52
Canales
• 3 Modos de funcionamiento - Activo por Sonido, Modo Show o Control DMX
• Cable de alimentación en cadena (Ver página 15)
PRECAUCIONES DE SEGURIDAD
• Para reducir el riesgo de descarga eléctrica o incendio, no exponga esta unidad a la lluvia o a la humedad
• No derrame agua u otros líquidos dentro o sobre la unidad.
• Asegúrese de que el enchufe al que conecte la unidad se corresponde con el voltaje requerido.
• No intente hacer funcionar esta unidad si el cable de alimentación está rasgado o roto. No intente quitar ni
arrancar la toma de tierra del cable eléctrico. Esta toma se usa para reducir el riesgo de descarga eléctrica y
de fuego en caso de un cortocircuito interno.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 4
PRECAUCIONES DE SEGURIDAD (continuación)
• Desconecte de la alimentación principal antes de hacer ningún tipo de conexión.
• No quite la cubierta en ninguna circunstancia. No hay piezas reparables por el usuario en el interior.
• Nunca ponga en funcionamiento esta unidad cuando se haya quitado la cubierta.
• Nunca enchufe esta unidad en un atenuador
• Asegúrese siempre de montar esta unidad en una zona que permita la ventilación adecuada. Deje
aproximadamente 6'' (15 cm) entre este dispositivo y una pared.
• No intente poner en funcionamiento esta unidad si ha recibido algún daño.
• Esta unidad está indicada solo para su uso en interiores; el uso de este producto en exteriores anula todas
las garantías.
• Durante periodos prolongados sin utilizarla, desconecte la alimentación de la unidad.
• Monte siempre esta unidad en lugar estable y seguro.
• Los cables de alimentación deberían colocarse de forma que no estén expuestos a que se pisen o queden
aprisionados por objetos colocados sobre o contra ellos, poniendo particular atención al punto en el que salen
del aparato.
• Limpieza - El dispositivo debe limpiarse sólo según lo recomendado por el fabricante. Ver página 15 para
detalles de limpieza.
• Calor - Este aparato debe situarse alejado de fuentes de calor como radiadores, rejillas de calefacción,
estufas u otros aparatos (incluyendo amplificadores) que produzcan calor.
• Personal técnico cualificado debe revisar el dispositivo cuando:
A. El cable de alimentación o el enchufe se hayan estropeado.
B. Se hayan caído objetos o se haya derramado líquido sobre el aparato.
C. El aparato se haya expuesto a lluvia o agua.
D. El aparato no parezca funcionar normalmente o se aprecien cambios sensibles en el rendimiento.
INSTALACIÓN
Fuente de alimentación: El Dotz Matrix de ADJ contiene un conmutador de tensión automático, que
detectará automáticamente la tensión cuando se conecte a una fuente de alimentación. Con este conmutador
no hay necesidad de preocuparse por si la tensión es correcta; esta unidad se puede enchufar en cualquier
parte. Use siempre el cable PowerCon que vino con la unidad.
DMX-512: DMX es la abreviatura de Digital Multiplex (Multiplexor Digital). Este es un protocolo universal
usado como forma de comunicación entre dispositivos inteligentes y controladores. Un controlador DMX envía
instrucciones de datos DMX desde el ordenador hasta el dispositivo. Los datos DMX se mandan como datos
en serie que viajan de dispositivo a dispositivo a través de los terminales XLR DATA “IN” y DATA “OUT”
ubicados en todos los dispositivos DMX (la mayoría de los controladores solo tienen un terminal DATA
"OUT").
Enlace DMX: DMX es un lenguaje que permite que todos los aparatos y modelos de los diferentes fabricantes
puedan enlazar entre sí y operar desde un solo controlador, mientras que todos los
dispositivos y el controlador sean compatibles con DMX. Para asegurar una transmisión
de datos DMX adecuada, cuando use varios dispositivos DMX trate de utilizar la menor
cantidad de cable posible. El orden en el que los dispositivos se conectan en una línea
DMX no influye en el direccionamiento DMX. Por ejemplo, un dispositivo asignado a una
dirección 1 DMX se puede colocar en cualquier punto de la línea DMX, al principio, al final
o en cualquier lugar entre medias. Cuando a un dispositivo se le asigna la dirección DMX
1, el controlador DMX sabe que ha de mandar los DATOS asignados a la dirección 1 a
esa unidad, independientemente de dónde está ubicada dentro de la cadena DMX.
Requisitos del cable de datos (Cable DMX) (Para funcionamiento DMX): El Dotz Matrix se puede controlar
por protocolo DMX-512. El Dotz Matrix tiene 5 modos de Canal DMX La dirección DMX se configura en el
panel posterior del Dotz Matrix. Su unidad y su controlador DMX necesitan un cable de datos certificado DMX512 de 110 Ohmios para entrada de datos y para salida de datos (Figura 1). Recomendamos cables DMX
Accu-Cable. Si está usted fabricando sus propios cables, asegúrese de usar cable apantallado estándar de
110-120 Ohmios (Este cable se puede adquirir en casi todas las tiendas de sonido e iluminación profesional).
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 5
INSTALACIÓN (continuación)
Configuración Pinado XLR
Pin1 = Tierra
Pin2 = Datos (negativo)
Pin3= Datos (positivo)
La terminación reduce los errores de señal y
evita los problemas de transmisión de señal e
interferencias.
Es siempre aconsejable conectar un terminador
DMX (Resistencia 120 Ohmios, 1/4 W) entre
PIN 2 (DMX-) y PIN 3 (DMX +) del último
dispositivo.
Figura 4
Conversión XLR de 3 pines a 5 pines
Conductor
XLR Hembra (Salida) 3 pines
XLR Macho (Entrada) 5 pines
Tierra/Pantalla
Pin 1
Pin 1
Datos (señal -)
Pin 2
Pin 2
Datos (señal +)
Pin 3
Pin 3
Sin uso
No usar
Sin uso
No usar
Sus cables deben estar hechos con un conector XLR macho y hembra en cada extremo. Recuerde también
que el cable DMX debe estar conectado en cadena y no se puede dividir.
Advertencia: Asegúrese de seguir las figuras dos y tres cuando haga sus propios cables. No use el terminal
de tierra en los conectores XLR. No conecte el conductor de la pantalla del cable al terminal de tierra ni
permita que el conductor de la pantalla haga contacto con el revestimiento exterior del XLR. Conectar la
pantalla a tierra puede causar cortocircuito y un comportamiento irregular.
Figura 3
Nota especial: Terminación de línea. Cuando se usan tramos de cable más largos, podría hacerse
necesario el uso de un terminador en la última unidad para evitar un comportamiento irregular. Un terminador
es una resistencia de 90-120 Ohmios 1/4W que se conecta entre los pines 2 y 3 de un conector XLR macho
(DATOS + y DATOS -). Esta unidad se inserta en el conector XLR hembra de la última unidad de su cadena
de conexión para terminar la línea. Usar un cable terminador (ADJ número de pieza Z-DMX/T) disminuirá las
posibilidades de un comportamiento irregular.
Conectores DMX XLR de 5 pines. Algunos fabricantes usan conectores XLR de 5 pines para transmisión de
DATOS, en lugar de 3 pines. Los dispositivos XLR de 5 pines se pueden implementar en una línea DMX XLR
de 3 pines. Cuando inserte conectores XLR estándar de 5 pines en una línea de 3 pines, debe usar un
adaptador de cable; estos adaptadores se encuentran fácilmente en la mayoría de las tiendas de electricidad.
La tabla inferior detalla una conversión de cable adecuada.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 6
Blackout (oscuridad total),
COLOR ESTÁTICO
Rojo-Verde-Azul-Amarillo-Cian-Morado-Blanco
CL:RGB Flash 00-99
Velocidad de flash regulable.
DREAM
Dreaming de siete colores
Velocidad 00-99
FlashDO-99
Velocidad y flash regulables
SERPIENTE DE COLOR
Flujo de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FADE
Fade de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
CAMBIO
Cambio de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FLUJO1
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y Flash regulables
FLUJO 2
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FLUJO 3
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FLUJO 4
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FLUJO 5
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FLUJO 6
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y Flash regulables
FLUJO 7
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FLUJO 8
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y Flash regulables
FLUJO 9
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
FLUJO 10
Secuencia de siete colores
Velocidad 00-99
Flash 00-99
Velocidad y flash regulables
MENÚ DE SISTEMA
Programas integrados
Modo DMX - Configure la dirección DMX y el modo de canal DMX
1. Pulse el botón MENU hasta que "DMX Mode" aparezca en pantalla y debajo "ADDR: XXX” y “CH:XX”;
pulse ENTER.
2. “XXX” empezará ahora a parpadear; use los botones ARRIBA y ABAJO para encontrar las direcciones
DMX que desee y luego pulse ENTER.
3. “XX” empezará ahora a parpadear; use los botones ARRIBA y ABAJO para encontrar el modo de canal
DMX que desee y luego pulse ENTER.
Modo Esclavo - Esto le permitirá configurar la unidad como esclavo en una configuración
maestro/esclavo.
1. Pulse el botón MENU hasta que aparezca "Slave Mode". Su unidad seguirá ahora al Maestro.
Modo sonido - En este modo la unidad funcionará en modo activo por sonido.
1. Pulse el botón MENU hasta que aparezca "Sound Mode".
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 7
MENÚ DE SISTEMA (continuación)
2. Pulse ENTER para ajustar la sensibilidad al sonido. Cuando pulse ENTER, el número al lado de "Sens"
empezará a parpadear; use los botones ARRIBA y ABAJO para ajustar la sensibilidad al sonido. Una vez
haya localizado la sensibilidad deseada, pulse ENTER para confirmar.
3. Cuando pulse ENTER, el número al lado de "FQN" empezará a parpadear; use los botones ARRIBA y
ABAJO para ajustar la frecuencia. Pulse ENTER para confirmar su configuración.
Ejecución Automática -
1. Pulse el botón MENU hasta que aparezca "Auto Run"; pulse ENTER.
2. “FQN:XX” aparecerá en pantalla, representando “XX” la frecuencia (velocidad de Ejecución Automática).
3. Pulse ENTER y el número empezará a parpadear; use los botones ARRIBA y ABAJO para ajustar la
velocidad, siendo 01 la más lenta y 99 la más rápida. Pulse ENTER para confirmar.
Programas integrados - Vea la tabla de la página 7 para encontrar el programa deseado.
1. Pulse el botón MENU hasta que aparezca uno de los programas de la página 7. El programa mostrado
depende del último programa en el que haya configurado la unidad.
2. Pulse ENTER para moverse por los distintos ajustes de cada programa, y utilice los botones ARRIBA y
ABAJO para hacer los ajustes.
Volteo de píxel (Pixel Flip) - En este modo se ajusta la unidad de modo que los LED en
modo DMX iluminen en el punto de inicio deseado. Vea la página 10 para las diferentes
configuraciones.
Ejemplo: Si la unidad se configura en Volteo 1 (Flip 1) en el modo de 48 Canales, el primer píxel se
encenderá empezando por la esquina superior derecha. Si se configura en Volteo 2 (Flip 2) en el modo
de 48 Canales, el primer píxel se encenderá empezando por la esquina inferior derecha.
1. Pulse el botón MENU hasta que aparezca "Pixel Flip"; pulse ENTER.
2. Se mostrará “Standard” o “Flip X”, donde “X” representa un número entre 1-4. Pulse los botones ARRIBA o
ABAJO para encontrar la configuración deseada.
Curva de atenuación - Este ajuste le permitirá seleccionar la curva de atenuación deseada.
1. Pulse el botón MENU hasta que aparezca "Dim Curve"; pulse ENTER.
2. Aparecerá en pantalla 1 de las 5 curvas de atenuación: Estándar, Escenario, TV, Arquitectónica, o Teatro.
Utilice los botones ARRIBA o ABAJO para encontrar la curva de atenuación deseada y pulse ENTER para
confirmar.
FOTOMÉTRICA
Ángulo de haz de 60°
Ángulo de campo de 80°
Intensidad (LUX)
LED Rojos 2130 681 302 197 136
LED Verdes 3050 793 398 246 173
LED Azules 4730 1405 716 368 224
Todos los LED10140 2630 1360 730 476
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 8
Apertura del haz (m)
FOTOMÉTRICA (continuación)
60° diámetro(m) 2,65 3,75 4,90 6,05
80° diámetro(m) 3,65 5,33 7,00 8,70
CONTROL DMX UNIVERSAL
Control DMX Universal: Esta función le permite usar un controlador DMX-512 universal Elation® para
controlar las secuencias y patrones, atenuador y estroboscopio. Un controlador DMX le permite crear
programas únicos, hechos a la medida de sus necesidades particulares. El Dotz Matrix tiene 5 modos de
canal DMX: Modo 3 Canales, Modo 6 Canales, Modo 7 Canales, Modo 48 Canales y Modo de 52 Canales.
Para configurar el modo de canal, vea la página 7.
1. Esta función le permitirá controlar las características de cada dispositivo individual con un controlador
estándar DMX512, como el Elation® Show Designer™ ™ o el Elation® DMX Operator™.
2. Para hacer funcionar el dispositivo en modo DMX, siga las instrucciones de la página 7 para configurar la
dirección DMX y el modo de canal DMX.
3. Conecte el dispositivo a través de las conexiones XLR a cualquier controlador estándar DMX.
4. Para tramos de cable más largos (más de 100 pies) use un terminador en el último dispositivo.
CONFIGURACIÓN MAESTRO-ESCLAVO
Funcionamiento Maestro-Esclavo: Esta función le permitirá enlazar hasta 16 unidades y hacerlas funcionar
sin un controlador. Las unidades se activarán por el sonido. En funcionamiento Maestro/Esclavo una unidad
actuará como unidad de control y las otras reaccionarán a los programas de la unidad de control. Cualquier
unidad puede actuar como Maestro o como Esclavo.
1. Usando cables de datos DMX certificados, enlace sus unidades por medio del conector XLR en la parte
posterior de las unidades. Recuerde que el conector XLR macho es la entrada y el conector XLR hembra es
la salida. La primera unidad de la cadena (maestro) usará solamente el conector XLR hembra - La última
unidad de la cadena usará solamente el conector XLR macho. Para tramos de cable más largos, sugerimos
un terminador en el último dispositivo.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 9
CONFIGURACIÓN MAESTRO-ESCLAVO (continuación)
2. En la unidad Maestro, configure el modo de funcionamiento deseado.
3. En las unidades esclavo, pulse el botón MODE hasta que "Slave Mode" aparezca en pantalla
4. Las unidades esclavo seguirán ahora a la unidad Maestro.
CONFIGURACIÓN DE VOLTEO DE PÍXEL
ESTÁNDAR
Volteo1
Volteo2
Volteo3
Volteo4
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 10
MODO 3 CANALES
Canal
Valor
Función
1
0 - 255
ROJO
0% - 100%
2
0 - 255
VERDE
0% - 100%
3
0 - 255
AZUL
0% - 100%
Canal
Valor
Función
1
0 - 255
ROJO
0% - 100%
2
0 - 255
VERDE
0% - 100%
3
0 - 255
AZUL
0% - 100%
4
0 - 255
ATENUADOR MAESTRO
0% - 100%
5
0 - 255
ESTROBOSCOPIO
LENTO - RÁPIDO
6
0 - 41
42 - 84
85 - 127
128 - 170
171 - 213
214 - 255
CURVAS DE ATENUADOR
ESTÁNDAR
ESCENARIO
TV
ARQUITECTÓNICA
TEATRO
POR DEFECTO A CONFIGURACIÓN CURVA
DE UNIDAD
Canal
Valor
Función
1
0 - 255
ROJO
0% - 100%
2
0 - 255
VERDE
0% - 100%
3
0 - 255
AZUL
0% - 100%
MODO 6 CANALES
MODO 7 CANALES
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 11
4
0 - 15
16 - 23
24 - 31
32 - 39
40 - 47
48 - 55
56 - 63
64 - 71
72 - 79
80 - 87
88 - 95
96 - 103
104 - 111
112 - 119
120 - 127
128 - 135
136 - 143
144 - 151
152 - 159
160 - 167
168 - 175
176 - 183
184 - 191
192 - 199
200 - 207
208 - 215
216 - 223
224 - 231
232 - 239
240 - 247
248 - 255
MACROS DE COLOR Y PROGRAMAS
SIN FUNCIÓN
ROJO
VERDE
AZUL
ROJO Y VERDE
VERDE Y AZUL
ROJO Y AZUL
ROJO, VERDE Y AZUL
COLOR 1
COLOR 2
COLOR 3
COLOR 4
COLOR 5
COLOR 6
COLOR 7
COLOR 8
FADE DE COLOR 1
SERPIENTE DE COLOR
FADE DE COLOR 2
CAMBIO DE COLOR
FLUJO DE DOS COLORES 1
FLUJO DE DOS COLORES 2
FLUJO DE DOS COLORES 3
FLUJO DE DOS COLORES 4
FLUJO DE DOS COLORES 5
FLUJO DE DOS COLORES 6
FLUJO DE DOS COLORES 7
FLUJO DE DOS COLORES 8
FLUJO DE DOS COLORES 9
FLUJO DE DOS COLORES 10
N/G
5
0 – 255
0 - 255
ATENUADOR MAESTRO/VELOCIDAD DE
PROGRAMA
ATENUADOR MAESTRO 0% - 100%
VELOCIDAD DE PROGRAMA RÁPIDA -
LENTA
6
0 - 255
ESTROBOSCOPIO
LENTO - RÁPIDO
7
0 - 41
42 - 84
85 - 127
128 - 170
171 - 213
214 - 255
CURVAS DE ATENUADOR
ESTÁNDAR
ESCENARIO
TV
ARQUITECTÓNICA
TEATRO
POR DEFECTO A CONFIGURACIÓN CURVA
DE UNIDAD
MODO 7 CANALES (continuación)
Cuando el Canal 4 se use entre los valores 136-247, el Canal 5 controlará la velocidad de los programas.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 12
MODO 48 CANALES
Canal
Valor
Función
1
0 - 255
ROJO 1
0% - 100%
2
0 - 255
VERDE 1
0% - 100%
3
0 - 255
AZUL 1
0% - 100%
4
0 - 255
ROJO 2
0% - 100%
5
0 - 255
VERDE 2
0% - 100%
6
0 - 255
AZUL 2
0% - 100%
7
0 - 255
ROJO 3
0% - 100%
8
0 - 255
VERDE 3
0% - 100%
9
0 - 255
AZUL 3
0% - 100%
*Los canales 10-42 continúan con el mismo Patrón RGB LED*
43
0 - 255
ROJO 15
0% - 100%
44
0 - 255
VERDE 15
0% - 100%
45
0 - 255
AZUL 15
0% - 100%
46
0 - 255
ROJO 16
0% - 100%
47
0 - 255
VERDE 16
0% - 100%
48
0 - 255
AZUL 16
0% - 100%
Canal
Valor
Función
1
0 - 255
ROJO 1
0% - 100%
2
0 - 255
VERDE 1
0% - 100%
3
0 - 255
AZUL 1
0% - 100%
4
0 - 255
ROJO 2
0% - 100%
5
0 - 255
VERDE 2
0% - 100%
6
0 - 255
AZUL 2
0% - 100%
7
0 - 255
ROJO 3
0% - 100%
8
0 - 255
VERDE 3
0% - 100%
9
0 - 255
AZUL 3
0% - 100%
*Los canales 10-42 continúan con el mismo Patrón RGB LED*
MODO 52 CANALES
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 13
43
0 - 255
ROJO 15
0% - 100%
44
0 - 255
VERDE 15
0% - 100%
45
0 - 255
AZUL 15
0% - 100%
46
0 - 255
ROJO 16
0% - 100%
47
0 - 255
VERDE 16
0% - 100%
48
0 - 255
AZUL 16
0% - 100%
49
0 - 15
16 - 23
24 - 31
32 - 39
40 - 47
48 - 55
56 - 63
64 - 71
72 - 79
80 - 87
88 - 95
96 - 103
104 - 111
112 - 119
120 - 127
128 - 135
136 - 143
144 - 151
152 - 159
160 - 167
168 - 175
176 - 183
184 - 191
192 - 199
200 - 207
208 - 215
216 - 223
224 - 231
232 - 239
240 - 247
248 - 255
MACROS DE COLOR Y PROGRAMAS
SIN FUNCIÓN
ROJO
VERDE
AZUL
ROJO Y VERDE
VERDE Y AZUL
ROJO Y AZUL
ROJO, VERDE Y AZUL
COLOR 1
COLOR 2
COLOR 3
COLOR 4
COLOR 5
COLOR 6
COLOR 7
COLOR 8
FADE DE COLOR 1
SERPIENTE DE COLOR
FADE DE COLOR 2
CAMBIO DE COLOR
FLUJO DE DOS COLORES 1
FLUJO DE DOS COLORES 2
FLUJO DE DOS COLORES 3
FLUJO DE DOS COLORES 4
FLUJO DE DOS COLORES 5
FLUJO DE DOS COLORES 6
FLUJO DE DOS COLORES 7
FLUJO DE DOS COLORES 8
FLUJO DE DOS COLORES 9
FLUJO DE DOS COLORES 10
N/G
50
0 – 255
0 - 255
ATENUADOR MAESTRO/VELOCIDAD DE
PROGRAMA
ATENUADOR MAESTRO 0% - 100%
VELOCIDAD DE PROGRAMA RÁPIDA -
LENTA
51
0 - 255
ESTROBOSCOPIO
LENTO - RÁPIDO
52
0 - 41
42 - 84
85 - 127
128 - 170
171 - 213
214 - 255
CURVAS DE ATENUADOR
ESTÁNDAR
ESCENARIO
TV
ARQUITECTÓNICA
TEATRO
POR DEFECTO A CONFIGURACIÓN CURVA
DE UNIDAD
MODO 52 CANALES (continuación)
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 14
MODO 52 CANALES (continuación)
Cuando el Canal 49 se use entre los valores 136-247, el Canal 50 controlará la velocidad de los programas.
MONTAJE
Cuando instale la unidad, el truss o el área de instalación debe ser capaz de soportar 10 veces el peso sin
ninguna deformación. Cuando instale, debe asegurar la unidad con una fijación de seguridad secundaria, por
ejemplo un cable de seguridad adecuado. Nunca se ponga en pie directamente sobre la unidad mientras la
monta, la retira o la repara.
El montaje en alto precisa de amplia experiencia, lo que incluye el cálculo de los límites de carga de trabajo,
material de instalación que se usa e inspecciones periódicas de seguridad de todo el material de instalación y
de la unidad. Si carece de dicha cualificación, no intente realizar la instalación por sí mismo.
Esta instalación ha de ser supervisada por una persona experta una vez al año.
El Dotz Matrix es plenamente operativo en dos posiciones de montaje diferentes: colgado bocabajo desde un
techo o apoyado en una superficie plana. Para evitar daños internos en la unidad, nunca la monte de lado
según se muestra en la ilustración superior. Asegúrese de que este dispositivo se mantiene apartado al
menos 0,5m de cualquier material inflamable (decoración, etc.). Use e instale siempre el cable de seguridad
proporcionado como medida de seguridad para prevenir daños accidentales o lesiones en caso de que falle la
abrazadera. Nunca use las asas de transporte para la fijación secundaria.
CABLE DE ALIMENTACIÓN EN CADENA
Con esta función puede conectar un dispositivo a otro usando las conexiones IEC de entrada y salida.
La cantidad que se puede conectar es de 5 dispositivos como máximo. Después de 5 dispositivos,
necesitará usar otra toma de alimentación. Tienen que ser los mismos dispositivos. NO mezcle
dispositivos.
SUSTITUCIÓN DEL FUSIBLE
Localice y quite el cable de alimentación de la unidad. Una vez haya quitado el cable, localice el portafusibles,
ubicado dentro de la toma de alimentación. Inserte un destornillador de cabeza plana en la toma de
alimentación y haga palanca suavemente para sacar el portafusibles. Quite el fusible fundido y sustitúyalo por
uno nuevo. El portafusibles tiene un enchufe incorporado para un fusible de repuesto; tenga cuidado de no
confundir el fusible de repuesto con el fusible en funcionamiento.
LIMPIEZA
Debido a residuos de niebla, humo y polvo, la limpieza de las lentes ópticas internas y externas ha de
efectuarse periódicamente para optimizar la emisión de luz.
1. Use un paño suave para limpiar la carcasa externa de la unidad.
La frecuencia de la limpieza depende del entorno en el que funcione el dispositivo (es decir, humo, residuos
de niebla, polvo, condensación).
RESOLUCIÓN DE PROBLEMAS
A continuación se listan algunos problemas comunes que puede encontrar, con sus soluciones:
La unidad no responde a DMX:
1. Compruebe que los cables DMX están conectados adecuadamente y cableados adecuadamente (el pin 3
es el positivo; en algunos otros dispositivos DMX el pin 2 puede ser el positivo). Asimismo, compruebe que
todos los cables están conectados a los conectores correctos, independientemente de cómo estén
conectadas las entradas y las salidas.
La unidad no responde al sonido:
1. Los sonidos tenues o agudos no activarán la unidad.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 15
Modelo:
Dotz Matrix
Tensión:
LED:
Consumo de energía:
Ángulo del haz:
Fusible:
Alimentación en cadena con
cable:
Peso:
Dimensiones:
Colores:
Canales DMX:
Posición de funcionamiento:
100V~240V 50Hz/60Hz
16 TRI LED COB de 30W
430W Total (Todos los LED a plena potencia)
60 grados
7A (120V)
4A (250V)
5 dispositivos máx.
18lb / 7,8kg
13,75” (L) x 6,75” (A) x 14,75” (AL)
345 x 170 x 370mm
Mezcla de color RGB
Modo 3 Canales, Modo 6 Canales,
Modo 7 Canales, Modo 48 Canales y Modo 52 Canales
Cualquier posición de funcionamiento segura
ESPECIFICACIONES:
Detección automática de la tensión: Este dispositivo contiene un conmutador de tensión automático, que
detectará automáticamente la tensión cuando se conecte a la fuente de alimentación.
Tenga en cuenta: que las especificaciones y mejoras en el diseño de esta unidad, así como este manual,
están sujetos a cambio sin previo aviso por escrito.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 16
ROHS – Una magnífica contribución para la conservación del medio ambiente
Estimado cliente,
La Unión Europea ha adoptado una directiva sobre la restricción / prohibición del uso de sustancias
peligrosas. Esta directiva, conocida como RoHS, es un tema de debate frecuente en la industria electrónica.
Restringe, entre otras cosas, seis materiales: Plomo (Pb), Mercurio (Hg), cromo hexavalente (CR VI), cadmio
(Cd), bifenilo polibromado como retardante de llama (PBB), difenilo polibromado, también como retardante de
llama (PBDE). La directiva se aplica a casi todos los dispositivos eléctricos y electrónicos cuyo modo de
funcionamiento implique campos eléctricos o electromagnéticos - para abreviar: toda clase de aparatos
electrónicos que nos rodean en casa y en el trabajo.
Como fabricantes de los productos de las marcas AMERICAN AUDIO, AMERICAN DJ, ELATION Professional
y ACCLAIM Lighting, estamos obligados a acatar la directiva RoHS. Así pues, tan tempranamente como dos
años antes de que la directiva estuviera en vigor, comenzamos nuestra búsqueda de materiales y procesos
de producción alternativos, respetuosos con el medio ambiente.
Mucho antes de que la directiva RoHS tuviera efecto, todos nuestros productos ya se fabricaban cumpliendo
las normas de la Unión Europea. Con auditorías regulares y pruebas de materiales, podemos seguir
asegurando que los componentes que usamos cumplen con la RoHS y que el proceso de fabricación, hasta
donde el avance de la tecnología nos permite, es respetuoso con el medio ambiente.
La directiva RoHS es un paso importante para la protección de nuestro entorno. Nosotros, como fabricantes,
nos sentimos obligados a hacer nuestra contribución al respecto.
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 17
RAEE – Residuos de Aparatos Eléctricos y Electrónicos
Cada año, miles de toneladas de componentes electrónicos, que son perjudiciales para el medio ambiente,
terminan en los vertederos de basura de todo el mundo. Para asegurar la mejor eliminación o recuperación
posible de componentes electrónicos, la Unión Europea ha adoptado la directiva RAEE.
El sistema RAEE (Residuos de Aparatos Eléctricos y Electrónicos) se puede comparar con el sistema de
"Punto limpio" que se ha venido usando durante varios años. Los fabricantes tienen que hacer su contribución
para el tratamiento de residuos en el momento que lanzan el producto. Los recursos monetarios que se
obtienen así se aplicarán al desarrollo de un sistema común de gestión de los residuos. De ese modo
podemos asegurar un programa de limpieza y reciclaje respetuoso con la profesión y con el medio ambiente.
Como fabricantes, formamos parte del sistema alemán de EAR, y a él aportamos nuestra contribución.
(Registro en Alemania: DE41027552)
Esto significa que todos los productos de AMERICAN DJ y AMERICAN AUDIO se pueden dejar en los puntos
de recogida sin coste, y que se usarán en el programa de reciclaje. De los productos de ELATION
Professional, que son usados solo por profesionales, dispondremos nosotros. Por favor, mándenos los
productos Elation directamente a nosotros al final de su vida útil para que podamos eliminarlos
profesionalmente.
Como la RoHS de más arriba, la directiva RAEE supone una importante contribución para la protección del
medio ambiente y nos alegra ayudar a limpiar nuestro entorno con este sistema de eliminación.
Estaremos encantados de responder cualquiera de sus preguntas y recibiremos sus sugerencias en:
info@americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 18
NOTAS
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 19
A.D.J. Supply Europe B.V.
Junostraat 2
6468 EW Kerkrade
Países Bajos
www.americandj.eu
A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Matrix Manual de Instrucciones Página 20
Loading...
