Indice

INTRODUZIONE ....................................................................................................................................................................... 4

ISTRUZIONI GENERALI ............................................................................................................................................................. 4

CARATTERISTICHE ................................................................................................................................................................... 4

PRECAUZIONI DI SICUREZZA ................................................................................................................................................... 5

INSTALLAZIONE ....................................................................................................................................................................... 5

MENU' DI SISTEMA ................................................................................................................................................................. 7

CONTROLLO UNIVERSALE DMX .............................................................................................................................................. 9

CONFIGURAZIONE MASTER/SLAVE ...................................................................................................................................... 10

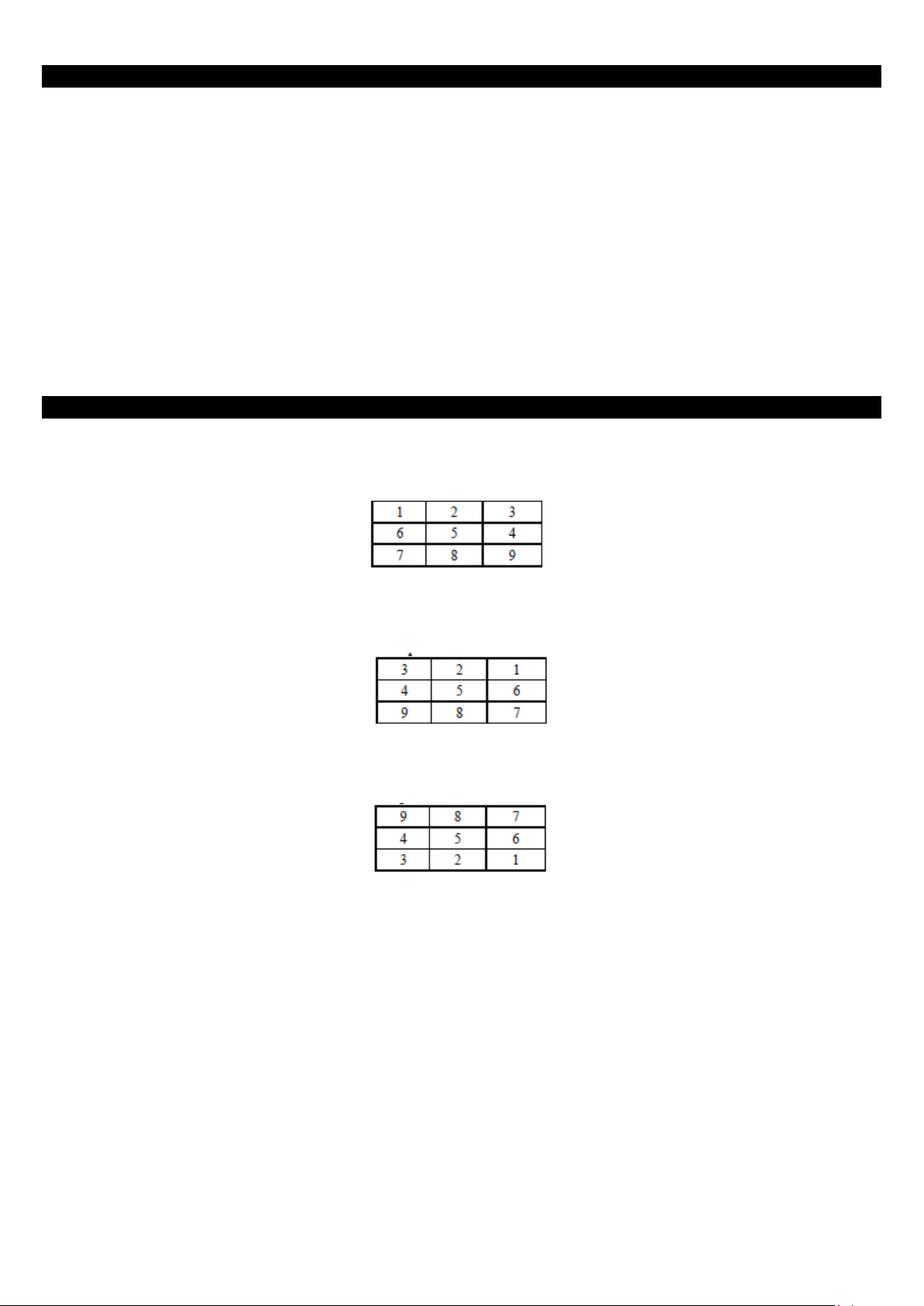

IMPOSTAZIONI PIXEL FLIP ..................................................................................................................................................... 10

DATI FOTOMETRICI ............................................................................................................................................................... 11

MODALITÀ 3 CANALI ............................................................................................................................................................. 12

MODALITÀ 6 CANALI ............................................................................................................................................................. 12

MODALITÀ 8 CANALI ............................................................................................................................................................. 13

MODALITÀ 27 CANALI ........................................................................................................................................................... 14

MODALITÀ 32 CANALI ........................................................................................................................................................... 14

MONTAGGIO ......................................................................................................................................................................... 16

CAVO DI ALIMENTAZIONE DAISY CHAIN ............................................................................................................................... 17

SOSTITUZIONE FUSIBILE ........................................................................................................................................................ 17

PULIZIA .................................................................................................................................................................................. 17

RISOLUZIONE PROBLEMI ...................................................................................................................................................... 17

SPECIFICHE: ........................................................................................................................................................................... 18

RoHS – Un grande contributo alla conservazione dell'Ambiente ......................................................................................... 19

WEEE – Rifiuti di materiale Elettrico ed Elettronico ............................................................................................................. 19

A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Manuale di Istruzione Pagina 2

©2013 ADJ Products, LLC tutti i diritti riservati. Le informazioni, le specifiche, gli schemi, le immagini e le istruzioni qui contenuti possono essere modificati senza alcuna informazione preventiva. ADJ Products, logo LLC e nomi e numeri dei prodotti qui contenuti sono marchi di fabbrica di ADJ Products, LLC. La protezione dei diritti d'autore è rivendicata tra l'altro per tutte le forme e i contenuti di materiale e informazioni protetti da copyright, come ammesso attualmente dalla legge scritta o giudiziale, o come successivamente concesso. Tutti i marchi e i nomi di prodotti qui riportati possono essere marchi di fabbrica o marchi registrati dei rispettivi proprietari, e sono come tali riconosciuti. Tutti i prodotti non ADJ, i marchi e i nomi dei prodotti LLC sono marchi o marchi registrati delle rispettive società.

ADJ Products, LLC e tutte le società collegate qui riportate declinano qualsiasi responsabilità per eventuali danni a proprietà, macchinari, edifici e impianti elettrici, lesioni a persone e perdite economiche, dirette o indirette, derivanti dall'utilizzo delle informazioni contenute nel presente documento, e/o conseguenti ad assemblaggio, installazione, montaggio e messa in funzione non corretti, carenti, negligenti e secondo pratiche non sicure di questo prodotto.

A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Manuale di Istruzione Pagina 3

INTRODUZIONE

Disimballaggio: grazie per aver scelto Dotz Brick 3.3 di ADJ Products, LLC. Ogni Dotz Brick 3.3 è stato sottoposto ad attento collaudo e spedito in perfette condizioni. Verificare accuratamente l'imballo per accertare eventuali danni che possano essersi verificati durante la spedizione. Se l'imballo appare danneggiato, esaminare con cura l'apparecchiatura per rilevare eventuali danni ed assicurarsi che tutti gli accessori necessari al suo funzionamento siano intatti. In caso di danneggiamento o parti mancanti si prega di contattare il Numero Verde dell'Assistenza Clienti per ulteriori istruzioni. Si prega di non rispedire l'unità al proprio rivenditore senza aver preventivamente contattato l'Assistenza Clienti.

Introduzione: Dotz Brick 3.3 rappresenta l'impegno costante di ADJ a produrre apparecchiature della migliore qualità ad un prezzo accessibile. Dotz Brick 3.3 è un proiettore a testa mobile a LED, intelligente DMX ad alte prestazioni. Questa apparecchiatura è eccezionale per negozi al dettaglio, esposizioni, ambientazioni, applicazioni architetturali, decorazioni in interni ed esterni e club. L'apparecchiatura può funzionare in modo indipendente oppure in configurazione Master/Slave. Può anche essere comandata tramite controller DMX. Questa apparecchiatura è adatta a teatri, studios, negozi al dettaglio e simili. Assistenza Clienti: Per qualsiasi problema vi raccomandiamo di contattare il Vostro negozio di fiducia American Audio. E' anche possibile contattarci direttamente, sia tramite il nostro sito Web www.americandj.eu oppure inviando un e-mail a: support@americandj.eu

Avvertenza! Per prevenire o ridurre il rischio di folgorazione o incendio, non esporre l'unità alla pioggia o all'umidità. Attenzione! L'unità non contiene parti riparabili dall'utente. Non tentare di eseguire personalmente le riparazioni: in tal modo si annullerebbe la garanzia del costruttore. Nell'improbabile caso di necessità di intervento tecnico sull'unità, si prega di contattare ADJ Products, LLC.

Si prega di riciclare l'imballo se possibile.

ISTRUZIONI GENERALI

Per ottimizzare le prestazioni di questo prodotto, si prega di leggere attentamente le istruzioni di funzionamento al fine di familiarizzare con le operazioni di base. Queste istruzioni contengono importanti informazioni sulla sicurezza relative all'uso e alla manutenzione dell'unità. Si prega di conservare il presente manuale insieme all'apparecchiatura per future consultazioni.

CARATTERISTICHE

 Mixaggio colore RGB  Stroboscopio  Attenuazione (dimming) elettronica 0-100%  Microfono integrato  Protocollo DMX-512  5 modalità DMX: 3, 6, 8, 27 e 32 canali.  4 modalità di funzionamento: Attivazione sonora, Esecuzione automatica, Programmi integrati e Controllo

DMX

 Cavo di alimentazione per collegamento in cascata (Daisy Chain) (vedere pagina 17)

A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Manuale di Istruzione Pagina 4

PRECAUZIONI DI SICUREZZA

 Per prevenire o ridurre il rischio di folgorazione o incendio, non esporre l'unità alla pioggia o all'umidità.  Non versare acqua o altri liquidi dentro o sopra l'unità.  Assicurarsi che la presa di alimentazione ed il voltaggio siano adatti all'unità.  Non tentare di mettere in funzione l'unità se il cavo di alimentazione è rovinato o rotto.  Non tentare di rimuovere o rompere il polo di terra della spina del cavo di alimentazione. Tale polo è

utilizzato per ridurre il rischio di shock elettrico e incendio in caso di corto circuito interno.

 Prima di effettuare qualsiasi collegamento scollegare l'unità dall'alimentazione di rete.  Non rimuovere mai il coperchio. L'unità non contiene parti riparabili dall'utente.  Non mettere mai in funzione l'unità se il coperchio è stato rimosso.  Non collegare mai l'unità ad un dimmer pack.  Assicurarsi sempre di installare l'unità in luoghi adeguatamente aerati.  Posizionare l'apparecchiatura ad almeno 15 cm (6") da qualsiasi parete.  Non tentare mai di mettere in funzione l'unità se danneggiata.  L'unità è destinata esclusivamente all'uso in interni; l'eventuale utilizzo in esterni ne annullerebbe tutte le

garanzie.

 Se inutilizzata per lunghi periodi, scollegare l'unità dalla presa di corrente.  Posizionare sempre l'unità in modo stabile e sicuro.  I cavi di alimentazione dovrebbero essere posizionati in modo tale da non essere calpestati o schiacciati

da oggetti collocati sopra o contro di essi, prestando particolare attenzione al punto di uscita del cavo dall'apparecchiatura.

 Pulizia: l'apparecchiatura deve essere pulita seguendo esclusivamente le raccomandazioni del produttore.

Vedere pagina 17 per i dettagli sulla pulizia.

 Calore: questa apparecchiatura deve essere collocata lontano da fonti di calore quali radiatori, aperture

per l'efflusso di aria calda, forni o altri apparecchi che generino calore (inclusi gli amplificatori).

 L'apparecchiatura deve essere riparata soltanto da personale qualificato nel caso in cui:

A. il cavo di alimentazione o la spina siano stati danneggiati; B. siano caduti oggetti o sia stato versato del liquido all'interno dell'unità; C. l'apparecchiatura sia stata esposta alla pioggia o all'umidità; D. l'apparecchiatura non sembri funzionare normalmente o evidenzi un significativo cambiamento

nelle prestazioni.

INSTALLAZIONE

Alimentazione: Dotz Brick 3.3 è dotato di un commutatore automatico in grado di rilevare il voltaggio quando collegato ad una presa elettrica. Grazie a questo commutatore non è necessario preoccuparsi della corretta tensione: è possibile collegare l'apparecchiatura ovunque. Utilizzare sempre il cavo di alimentazione (PowerCon) fornito con l'unità. DMX-512: DMX è l'abbreviazione di Digital Multiplex. È un protocollo universale utilizzato dalla maggior parte dei produttori di impianti di illuminazione e controller come forma di comunicazione tra dispositivi intelligenti e controller. ll controller DMX invia dati dal controller all'apparecchiatura. I dati DMX vengono inviati in serie da apparecchiatura ad apparecchiatura (in cascata) tramite connettori XLR, in ingresso e in uscita, previsti su tutte le apparecchiature DMX (la maggior parte dei controller ha solamente un connettore dati in uscita).

A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Manuale di Istruzione Pagina 5

Configurazione Pin XLR

Pin1 = Terra

Pin2 = Data Complement (segnale -)

Pin3 = Data True (segnale +)

La terminazione riduce errori di segnale ed evita problemi di trasmissione ed interferenze. È sempre consigliabile collegare un morsetto DMX (resistenza da 120 ohm e 1/4 di watt ) tra il PIN 2 (DMX -) e il PIN 3 (DMX +) dell'ultima apparecchiatura.

Figura 4

INSTALLAZIONE (continua)

Collegamento DMX: DMX è un linguaggio che permette di gestire, tramite singolo controller, modelli e marche diversi di apparecchiature collegate tra loro, purché compatibili DMX. Per assicurare una corretta trasmissione di dati DMX, nel caso di apparecchiature multiple, si consiglia di utilizzare cavi il più possibile corti. L'ordine di collegamento in sequenza delle apparecchiature non influenza l'indirizzamento DMX. Per esempio: un'apparecchiatura alla quale il DMX abbia assegnato l'indirizzo 1 può essere posizionata in un punto qualsiasi della linea, all'inizio, alla fine o in qualsiasi punto tra l'uno e l'altra. Quando ad una apparecchiatura viene assegnato l'indirizzo 1, il controller DMX invierà i dati, destinati all'indirizzo 1, a quella apparecchiatura indipendentemente dalla posizione che occupa nella catena DMX. Requisiti del Cavo Dati (Cavo DMX) (per funzionamento DMX): Dotz Brick 3.3 può essere controllato tramite protocollo DMX-512. Dotz Brick 3.3 ha cinque modalità canale DMX. L'indirizzo DMX si imposta nel pannello posteriore. L'unità ed il controller DMX necessitano di cavo dati DMX-512 da 110 Ohm approvato per dati in ingresso e in uscita (Figura 1). Si raccomanda l'utilizzo di cavi Accu DMX. Se si intende adoperare cavi di propria fabbricazione, assicurarsi di utilizzare cavo schermato standard da 110-120 Ohm (è possibile acquistarlo nella maggior parte dei negozi di attrezzature professionali per audio e illuminazione). I cavi devono essere realizzati con connettore XLR maschio e femmina alle due estremità. Rammentare inoltre che il cavo DMX deve essere disposto in configurazione a cascata e non può essere sdoppiato. N.B.: durante la fabbricazione dei cavi assicurarsi di seguire quanto riportato nelle Figure 2 e 3. Non utilizzare il terminale di messa a terra sul connettore XLR. Non collegare il conduttore schermato del cavo al terminale di messa a terra ed evitare che il conduttore schermato entri in contatto con il rivestimento esterno del connettore XLR. La messa a terra della schermatura potrebbe provocare un corto circuito o un malfunzionamento del dispositivo.

Figura 3

Nota specifica: terminazione di linea. Quando vengono utilizzati cavi molto lunghi, può essere necessario

utilizzare un terminatore sull’ultima unità per evitare malfunzionamenti. Un terminatore è una resistenza da 90120 ohm e 1/4 di Watt collegata tra i pin 2 e 3 di un connettore XLR maschio (DATA + e DATA -). Va inserito

nel connettore XLR femmina dell’ultima unità della linea in cascata per terminarla. L’utilizzo di una

terminazione per cavi (ADJ numero di parte Z-DMX/T) diminuirà le possibilità di malfunzionamenti.

A.D.J. Supply Europe B.V. – www.americandj.eu – Dotz Brick 3.3 Manuale di Istruzione Pagina 6

Conversione da XLR 3 pin a XLR 5 pin

Conduttore

XLR 3 pin femmina (Out)

XLR 5 pin maschio (In)

Terra/Schermatura

Pin 1

Data Complement (segnale -)

Pin 2

Data True (segnale +)

Pin 3

Non utilizzato Non utilizzare

Blackout (oscuramento)

STATIC COLOR

Rosso-Verde-Blu-Giallo-Ciano-Viola-Bianco

CL:RGB Flash00-99

Velocità di lampeggio regolabile.

DREAM

Dreaming a sette colori

Speed00-99

Flash00-99
