ADEPT TELECOM O.BOX User Manual [fr]

Page 1
Manuel de
O.box
Page 2
Sommaire
Vue d'ensemble
Partie I - Introduction.........................................................................................................9
Chapitre 1 - Utilisation de la notice et avertissements................................................... 11
Chapitre 2 - Descriptif des accessoires ...................................................................... 15
Chapitre 3 - Installation et câblage ........................................................................... 18
Chapitre 4 - Mise en marche ................................................................................... 33
Partie II - Fonctionnement : notions de base ................................................................37
Chapitre 5 - Traitement des appels extérieurs............................................................. 39
Chapitre 6 - Facultés des postes intérieurs................................................................. 49
Chapitre 7 - Unité vocale ....................................................................................... 57
Partie III - Configuration / Exploitation par le logiciel O.box Manager........................63
Chapitre 8 - Présentation du logiciel O.box Manager ..................................................... 65
Chapitre 9 - Module de configuration téléphonique ...................................................... 77
Chapitre 10 - Webmanager ....................................................................................117
Chapitre 11 - LCR................................................................................................119
Chapitre 12 - Téléchargement................................................................................125
Chapitre 13 - Autres modules (Observation de trafic, Visualisation, Fiche client, Maintenance)
......................................................................................................................137
Chapitre 14 - Commandes directes ..........................................................................147
Partie IV - Programmation depuis le poste..................................................................153
Chapitre 15 - Programmation PABX..........................................................................155
Chapitre 16 - Programmation au poste des annonces de l’unité vocale .............................163
Partie V - Utilisation.......................................................................................................169
Chapitre 17 - Téléphoner......................................................................................171
Chapitre 18 - Consulter et gérer ses messages............................................................199
Chapitre 19 - Personnaliser son poste ......................................................................205
Chapitre 20 - Couplage Téléphonie Informatique ........................................................219
Partie VI - Utilisation depuis un site distant................................................................225
Chapitre 21 - Personnaliser les annonces à distance ....................................................227
- 2 -
Page 3
Sommaire
Partie VII - Programmation Web du routeur ................................................................231
Chapitre 22 - Programmation du routeur ..................................................................233
Partie VIII - Glossaire.....................................................................................................257
- 3 -
Page 4
Sommaire
Sommaire
Partie I - Introduction.........................................................................................................9
Chapitre 1 - Utilisation de la notice et avertissements................................................... 11
Lecture des icônes..........................................................................................12
Avertissement ...............................................................................................12
Compatibilité aux réseaux ................................................................................13
Compatibilité aux normes relatives à la sécurité des usagers et aux perturbations
électromagnétiques. .......................................................................................13
Compatibilité aux normes relatives aux substances dangereuses...................................13
Informations relatives à l’environnement ..............................................................13
Application et limites de garantie du constructeur et du distributeur.............................14
Chapitre 2 - Descriptif des accessoires ...................................................................... 15
Descriptif du coffret........................................................................................17
Descriptif des accessoires .................................................................................17
Chapitre 3 - Installation et câblage ........................................................................... 18
Consignes d’installation à respecter.....................................................................19
Déclaration de sécurité....................................................................................19
Architecture / Modularité.................................................................................21
Carte Compact Flash .......................................................................................22
Cartes INTERFACE IP........................................................................................23
Carte Switch maître ETHERNET ..........................................................................25
Cartes TERMINAUX..........................................................................................26
Cartes Interface Réseau Commuté.......................................................................27
Chapitre 4 - Mise en marche ................................................................................... 33

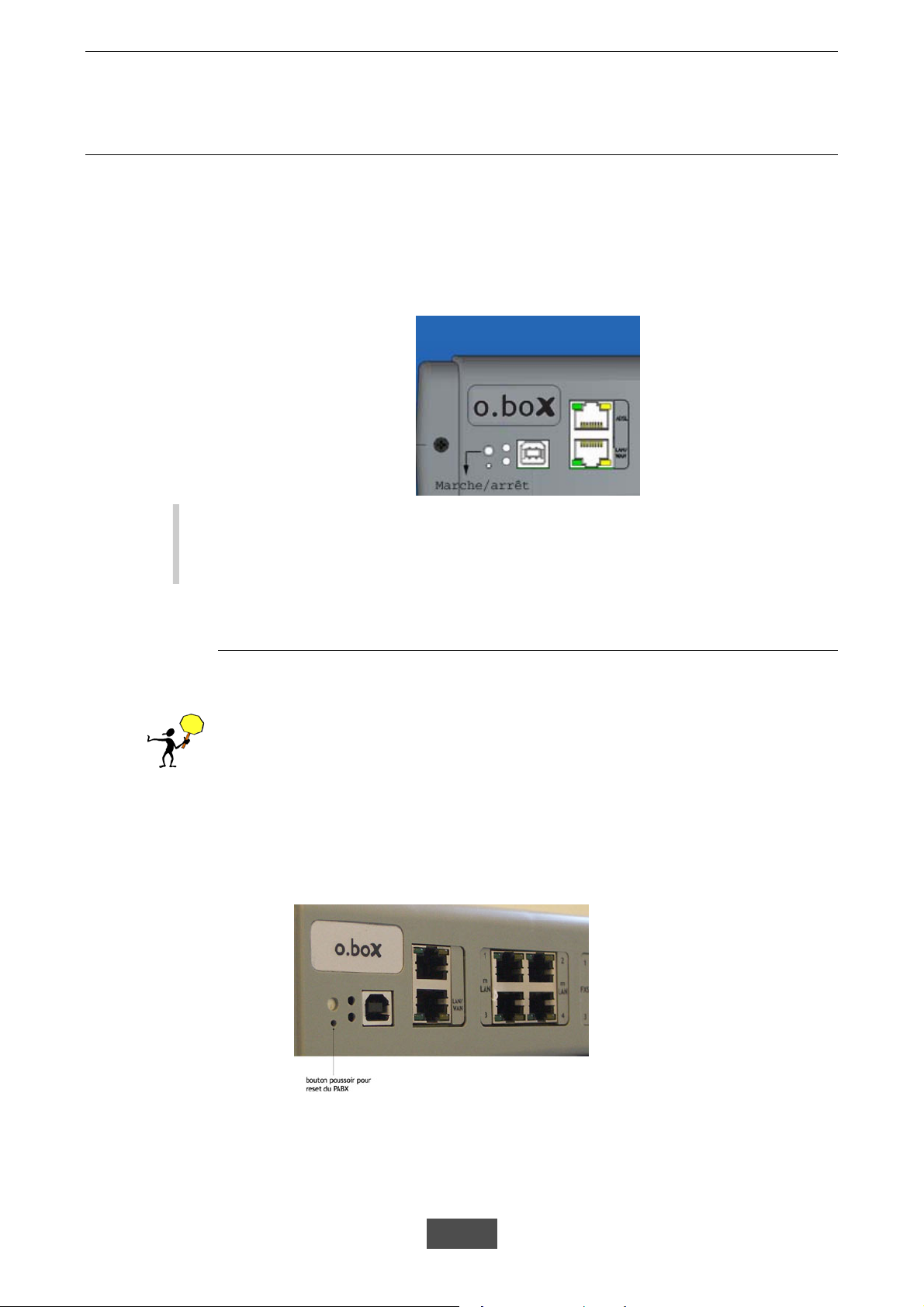

Marche/Arrêt................................................................................................34
Reset..........................................................................................................34
Signification des voyants ..................................................................................35
Partie II - Fonctionnement : notions de base ................................................................37
Chapitre 5 - Traitement des appels extérieurs............................................................. 39
Préambule – notions de base..............................................................................40
Appel par numéro d'appel direct.........................................................................42
Modes d'appel d'un groupe de postes....................................................................42
Modes d'appel disponibles en fonction du type de groupe de poste................................45
Acheminement des appels vers l'extérieur .............................................................46
- 4 -
Page 5
Sommaire
Chapitre 6 - Facultés des postes intérieurs................................................................. 49
Préambule ...................................................................................................50
Facultés téléphoniques ....................................................................................50
Classes de service...........................................................................................53
Chapitre 7 - Unité vocale ....................................................................................... 57
Préambule ...................................................................................................58
Annonces vocales ...........................................................................................60
Boîtes vocales ...............................................................................................61
Partie III - Configuration / Exploitation par le logiciel O.box Manager........................63
Chapitre 8 - Présentation du logiciel O.box Manager ..................................................... 65
Présentation générale......................................................................................66
Principes et pré-requis.....................................................................................66
Installation et mise en service du logiciel O.box Manager...........................................69
Chapitre 9 - Module de configuration téléphonique ...................................................... 77
Utilisation du module de configuration .................................................................78
Gestion des configurations................................................................................81
Configuration des paramètres matériels................................................................83
Abonnement Raccordement...............................................................................87
Paramètres des terminaux ................................................................................93
Groupes d’appel ............................................................................................97
Configuration des appels départ ....................................................................... 105
Numérotation abrégée commune ...................................................................... 106
Programmation horaire .................................................................................. 107
Standard Auto/Messagerie vocale...................................................................... 109
Discrimination............................................................................................. 110
Plan de numérotation.................................................................................... 111
Passerelle .................................................................................................. 113
Chapitre 10 - Webmanager ....................................................................................117
Principe..................................................................................................... 118
Chapitre 11 - LCR................................................................................................119
Configuration des tables LCR ........................................................................... 120
Gestion des fichiers de configuration des tables LCR............................................... 123
Chapitre 12 - Téléchargement................................................................................125
Qu'est ce que le téléchargement ?..................................................................... 126
Téléchargement logiciel................................................................................. 127
Téléchargement vocal ................................................................................... 132
Chapitre 13 - Autres modules (Observation de trafic, Visualisation, Fiche client, Maintenance)
......................................................................................................................137
- 5 -
Page 6
Sommaire
Observation de trafic..................................................................................... 138
Visualisation ............................................................................................... 141
Fiches client............................................................................................... 144
Maintenance............................................................................................... 146
Chapitre 14 - Commandes directes ..........................................................................147
Basculement Mode Jour / Nuit ......................................................................... 148
Mise à la date et à l'heure de O.box................................................................... 148
Modification du mot de passe........................................................................... 149
Réinitialisation ............................................................................................ 150
Partie IV - Programmation depuis le poste..................................................................153
Chapitre 15 - Programmation PABX..........................................................................155
Programmation de l’installation........................................................................ 156
Chapitre 16 - Programmation au poste des annonces de l’unité vocale .............................163
Annonce de répondeur-enregistreur du poste........................................................ 164
Annonces communes de groupe ........................................................................ 165
Partie V - Utilisation.......................................................................................................169
Chapitre 17 - Téléphoner......................................................................................171
Vous appelez .............................................................................................. 172
Votre poste est appelé................................................................................... 179
En cours de communication............................................................................. 183
Absence et renvois........................................................................................ 191
Chapitre 18 - Consulter et gérer ses messages............................................................199
Consulter ses messages vocaux......................................................................... 200
Consulter Les appelants ................................................................................. 202
Personnalisation des annonces ......................................................................... 203
Chapitre 19 - Personnaliser son poste ......................................................................205
Présentation des postes dédiés......................................................................... 206
Mise en service, réglages des e.950, e.930........................................................... 207
Présentation du poste IP ............................................................................... 208
Mise en service et réglages du poste IP ............................................................... 210
Programmation du poste dédié......................................................................... 211
Protections du poste ..................................................................................... 213
Enregistrer ses numéros abrégés personnels ......................................................... 217
Programmation spécifique aux postes simples....................................................... 218
Chapitre 20 - Couplage Téléphonie Informatique ........................................................219
Principe de CTI Manager................................................................................. 220
- 6 -
Page 7
Sommaire
Configuration requise .................................................................................... 220
Précaution ................................................................................................. 221
Installation logicielle..................................................................................... 221
personnalisation........................................................................................... 222
Utilisation.................................................................................................. 223
Partie VI - Utilisation depuis un site distant................................................................225
Chapitre 21 - Personnaliser les annonces à distance ....................................................227
Accéder à l’Unité Vocale ................................................................................ 228
Personnaliser l’Unité Vocale............................................................................ 228
Programmer depuis l’extérieur le renvoi de SDA permanent...................................... 229
Partie VII - Programmation Web du routeur ................................................................231
Chapitre 22 - Programmation du routeur ..................................................................233
Se connecter à l’administration Routeur ............................................................. 234
Mise au point rapide...................................................................................... 234
Configuration.............................................................................................. 240
Menu Avancé............................................................................................... 248
Fichier de Configuration................................................................................. 252
Partie VIII - Glossaire.....................................................................................................257
- 7 -
Page 8
Page 9
P
P
P
a
a
a
r
r
r
t
t
t
i
i
i
e
e
e
I
I
I
-
-
-
I
I
I
n
n
n
t
t
t
r
r
r
o
o
o
d
d
d
u
u
u
c
c
c
t
t
t
i
i
i
o
o
o
n
n
n
Chapitre 1 - Utilisation de la notice et avertissements Chapitre 2 - Descriptif des accessoires Chapitre 3 - Installation et câblage Chapitre 4 - Mise en marche
- 9 -
Page 10
Page 11
C
C
C
n
n
n
h
h
h
o
o
o
a
a
a
t
t
t
i
i
i
p
p
p
c
c
c
i
i
i
e
e
e
t
t
t
r
r
r
e
e
e
e
e
e
t
t
t
1
1
1
a
a
a
-
-
-
v
v
v
e
e
e
U
U
U
r
r
r
Sommaire
t
i
l
t
i
l
t
i
l
t
i
t
i
t
i
i
i
i
s
s
s
s
s
s
s
s
s
a
a
a
e
e
e
t
i
t
i
t
i
m
m
m
o
o
o
e
e
e
n
n
n
n
n
n
t
d
d
d
t
t
e
e
s
s
s
e
l
a
l
l
a
a
- 11 -
Page 12
Sommaire
Lecture des icônes
Dans la marge du document, des icônes attirent l'attention sur des éléments particuliers tels que :
L' information est importante. Si ce point est bien connu, il évite les erreurs
Attention
L' information est intéressante pour la bonne utilisation de la fonction.
Conseil
En savoir
plus
Poste simple
Poste dédié
Fournit une information complémentaire.
Par ailleurs, d'autres icônes situées dans le corps du texte permettent de savoir rapidement quelle option ou quel poste est concerné :
Cette icône est utilisée pour identifier un fonctionnement à mettre en œuvre depuis un poste simple. Elle concerne aussi bien les postes simples que les postes S0.
Cette icône est utilisée pour identifier un fonctionnement propre au poste dédié.
Avertissement
Les données contenues dans ce document peuvent être modifiées sans avertissement préliminaire. Une nouvelle révision de ce document peut être éditée à tout moment.
- 12 -
Page 13
Sommaire
Compatibilité aux réseaux
L'équipement est déclaré compatible avec les accès ISDN de type EuroNumeris + (ETSI) et de type EuroNumeris(VN) ainsi qu’au réseau RTC.
L'équipement est déclaré compatible avec les accès Internet haut débit de type PPPoE et PPTP.
Compatibilité aux normes relatives à
la sécurité des usagers et aux
perturbations électromagnétiques.
Le marquage CE atteste de la conformité des produits aux règlements techniques applicables à la date de l’agrément, conformément à la Directive 1999/5/CE pour la sécurité usagers et pour les perturbations électromagnétiques.
Compatibilité aux normes relatives
aux substances dangereuses
La Directive 2002/95/CE du Parlement Européen et du Conseil de l’Union Européenne du 27 janvier 2003 définit la limitation de l’utilisation de certaines substances dangereuses dans les Equipements Electriques et Electroniques.
O.box est conforme à cette directive pour tous les éléments qui constituent le produit (coffret, cartes, alimentation)
Informations relatives à
l’environnement
Les batteries usagées que peut contenir votre équipement ne doivent pas être mises aux ordures ménagères. Vous devez les rapporter à votre distributeur ou les déposer dans un centre de récupération réservé à cet effet, sous peine de sanctions prévues par
Attention
l’article 131-41 du code pénal, selon le décret 97-1328 du 30 décembre 19 97, de protection de l’environnement.
Conformément aux réglementations en vigueur, les appareils identifiés par le symbole
ne doivent pas être jetés avec les ordures ménagères. Ils doivent être déposés dans
un centre de récupération prévu à cet effet.
- 13 -
Page 14
Sommaire
Application et limites de garantie du
constructeur et du distributeur
Votre appareil est garanti selon les termes contractuels de votre achat. LE PRESENT DOCUMENT NE CONSTITUE EN AUCUN CAS UNE GARANTIE.
L’exclusion de garantie est systématiquement prononcée pour toutes les pannes dues à :
Entretien et/ou utilisation incorrects Environnement anormal (température, humidité, vibrations,…) Perturbations d’environnement exceptionnelles (foudre, cataclysme,..) Conditions de transport ou de stockage incorrects
Aussi, nous vous invitons à respecter scrupuleusement les indications présentées, dans leur exhaustivité et dans leur chronologie, notamment pour les phases de mise en service et de configuration.
- 14 -
Page 15
C
C
C
a
a
a
h
h
h
c
c
c
a
a
a
c
c
c
p
p
p
e
e
e
i
i
i
s
s
s
t
t
t
r
r
r
s
s
s
e
e
e
o
o
o
i
i
i
r
r
r
2
2
2
e
e
e
-
-
-
s
s
s
D
D
D
Sommaire
e
s
e
s
e
s
c
c
c
r
r
r
i
i
i
p
p
p
t
t
t
i
i
i
f
f
f
d
d
d
e
e
e
s
s
s
- 15 -
Page 16
Page 17
Descriptif du coffret
O.box est un boîtier plastique utilisable sur étagère, position murale en en rack 19 pouces. La connectique et les voyants sont en face avant.
La connectique, hors USB, est en RJ45 L’antenne est fixée à l’arrière du coffret et est orientable. Une carte mémoire de masse (Compact Flash) est accessible à l’arrière sans démonter
le coffret La face arrière comporte le connecteur 12V pour le bloc secteur ainsi qu’un bornier
pour la connexion d’une batterie externe de secours de grande capacité Le boîtier comporte des pieds permettant de le surélever de 4,5 mm La taille du coffret est (H x L x P) : 5,9 x 34,7 x 24,6 cm Le poids du coffret est de 2Kg s’il y a toutes les cartes et de 800g sans cartes
optionnelles. Le coffret est de l’ABS.
Figure 2-1 : Coffret O.box
O.box est livré incluant différentes cartes fonctionnelles.
Descriptif des accessoires
Un CD-rom contenant le logiciel d’administration, le CTI, les notices au format pdf et les câbles appropriés sont livrés avec O.box.
- 17 -
Page 18
C
C
C
c
c
c
h
h
h
â
â
â
a
a
a
b
b
b
p
p
p
l
a
l
l
i
i
a
a
i
t
t
t
g
g
g
r
r
r
e
e
e
e
e
e
3
3
3
-
-
-
I
n
s
t
a
l
l
a
t
i
o
n
e
t
I
n
s
t
a
l
l
a
t
i
o
n
I
n
s
t
a
l
l
a
t
i
o
n
e
e
t
t
- 18 -
Page 19
Sommaire
Consignes d’installation à respecter
L’environnement d’installation du PABX doit être choisi avec soin, en veillant au respect des consignes suivantes :
Placez O.box à proximité des accès de base et d’une prise de courant secteur 230V 50Hz équipée d’une terre câblée (Catégorie d'installation II pour l'alimentation secteur). La consommation à vide du O.box est de 15VA sur le secteur 230V.
Prévoyez un dégagement d’au moins 10 cm autour de l’appareil. Choisissez un local dont la température est comprise entre 0°C et 40°C, avec un degré
de pollution 2 et un taux d'humidité maximum d’utilisation de 80%.
Des locaux à brusque variation de température, humides, des placards sans aération, la proximité d’une fenêtre ensoleillée et de tout appareil produisant des champs électriques ou parasites, sont à proscrire.
Les lignes de postes internes de l'autocommutateur ne sont pas protégées contre les effets des perturbations atmosphériques. Il est de la responsabilité de l'utilisateur d'insérer un système garantissant la suppression de ces phénomènes si il fait passer une de ses lignes à l'extérieur du bâtiment.
La puissance consommée est de 70 W au maximum, la puissance calorifique dégagée est de 20W au maximum.
Il est ensuite impératif de respecter l’ordre des opérations d’installation :
fixation du support mural à l’endroit désiré raccordement des différents terminaux téléphoniques internes Raccordement de la terre de sécurité (câble vert/jaune) raccordement des différents accès au réseau public * raccordement des différents terminaux informatiques du LAN * mise sous tension tests installation du logiciel O.box Manager et tests Configuration d’O.box
Déclaration de sécurité
Le branchement d’O.box à une prise reliée à la terre est nécessaire du point de vue fonctionnel. Lorsque des équipements reliés à la terre sont connectés à O.box (exemple : PC fax), il est impératif, du point de vue sécurité, qu'O.box soit aussi connecté à une terre permanente à l’aide du connecteur situé à l’arrière du produit alimenté par une prise reliée à la terre.
- 19 -
Page 20
Sommaire
Figure 3-1 : Sécurité O.box
Installation en milieu contrôlé: degré de pollution 2
1. ON/OFF
2. USB / WAN
3. Switch 4 ports (circuit TBTS)
4. Extension Boards (circuit TBTS)
5. Carte Lignes : 1T0, 2T0, 4T0, Carte mixte T0-LR (TBTS pour les interfaces T0 Numéris et TRT3 pour les interfaces du réseau RTC
Figure 3-2 : Sécurité O.box
- 20 -
Page 21
Sommaire
1. Fiche secteur (classe I) utilisée lors de la coupure.Tension dangereuse sur réseau 220V-240V efficace 50hz de schéma d’alimentation TN ou TT uniquement.
2. Alimentation externe 12V (TBTS)
3. Fiche secteur coudée, obligatoire, utilisée comme dispositif de sectionnement. Le socle de prise de courant auquel elle sera raccordée devra être installé à proximité de l’alimentation et facilement accessible.
Le connecteur permet la connexion de la terre de sécurité permanente via un câble d’au moins 1.5mm2 de section. La connexion de la terre doit être préalable à toute autre connexion et inversement ne doit être déconnectée qu’en dernier lors du démontage du produit.
Ce connecteur offre la possibilité d’une connexion de terre permanente et auxiliaire de sécurité si nécessaire (câblage hors bâtiment..). Ce raccordement devra être réalisé par un personnel d'entretien qualifié.
Architecture / Modularité
Figure 3-3 : Architecture O.box
O.box est un coffret incluant de base une carte mère supportant les fonctions :
PBX avec des fonctions vocales évoluées (attente et messagerie), le support de
postes dédiés.
Routeur ADSL avec switch Ethernet intégré, firewall. CTI multi-postes sur le réseau local
La carte mère supporte différents emplacements pour accueillir des éléments et options :
- 21 -
Page 22
Sommaire
Figure 3-4 : Modularité-Architecture O.box
Un connecteur module mémoire de type CompactFlash pour stocker le firmware ainsi
que les messages et annonces de l’Unité Vocale
Une alimentation 12 V, la batterie de secours étant intégrée au coffret. La carte
unité centrale comporte un connecteur pour connecter le 12V de l’adaptateur secteur et un connecteur pour la batterie interne de secours.
Plusieurs connecteurs pour les options :
er
1 2 3 6
emplacement IP, carte USB ou USB/WAN
ème
emplacement : Carte Switch maître ou rien
ème
ème
, 4
ème
emplacement : Cartes réseau soit : 1T0, 2T0, 4T0, 1T0/2LR, 2T0/2LR, 2LR,
et 5
ème
emplacement : cartes terminaux 4FXS ou rien
4LR
Pour ôter ou ajouter les cartes, O.box doit être hors tension, c’est à dire :
Bouton marche/arrêt en position arrêt Câble secteur débranché
Ces deux conditions doivent être absolument réunies.
Carte Compact Flash
Une carte compact Flash de capacité 128 Mbytes est fournie avec O.box.
- 22 -
Page 23
Sommaire
Le programme firmware, les annonces par défaut, les annonces personnalisées, l’attente musicale, le guide vocal et les messages déposés sur la messagerie vocale sont stockés sur une carte Compact Flash de type Sandisk.
La cartouche CompactFlash permet aussi de stocker les paramètres de configuration de la machine. En cas de changement d’UC, on récupère la configuration avec la CompactFlash par une commande au RHM.
Figure 3-5 : Modèle de la Compact Flash
Pour ôter ou ajouter la carte CompactFlash, O.box doit ABSOLUMENT être hors tension, c’est à dire :
Bouton marche/arrêt en position arrêt Câble secteur débranché
Cette carte ne peut en aucun cas servir sur un autre produit qu’O.box.
Cartes INTERFACE IP
Deux modèles de cartes existent. Chacun des modèles incluent
un bouton de reset qui permet d’effectuer un reset à chaud (redémarrage avec les
paramètres courants) par appui court, ou d’effectuer un reset à froid (redémarrage avec les paramètres usine) par appui long,
un port USB de programmation, un interrupteur On/Off qui permet de mettre sous tension et hors tension O.box,
qu’il soit en mode secteur ou en mode secours
Carte LAN / WAN
Un connecteur RJ 45 WAN / LAN. Le port WAN permet de se raccorder à un modem DSL ou câble externe. Ce port réalise le croisement automatique du câble.
Un connecteur USB esclave pour connecter un PC pour la programmation, un PC avec logiciel de taxation ou pour l’accès au réseau local.
- 23 -
Page 24
Sommaire
Figure 3-6 :Carte USB+LAN/WAN vue de face
Carte USB
Figure 3-7 :Carte USB+LAN/WAN vue de haut
1 (N°1) voyant indiquant l’état de l’alimentation : Voyant rouge qui devient vert quand le produit a démarré
2 voyants sur le connecteur WAN : 1 pour la vitesse (sur la gauche du RJ45) qui est vert à 100mB/s et Orange à 10mB/s. L’autre voyant (à droite du connecteur RJ45 WAN) est orange pour signaler le lien physique (link) et clignote s’il y a de l’activité.
Un connecteur USB esclave pour connecter un PC pour la programmation, un PC avec
logiciel de taxation ou pour l’accès au réseau locale
1 voyant indiquant l’état de l’alimentation
- 24 -
Page 25
Sommaire
Carte Switch maître ETHERNET
Figure 3-8 :Carte Switch maître 4 ports Ethernet vue de face
Figure 3-9 :Carte Switch maître 4 ports Ethernet vue de haut
- 25 -
Page 26
Sommaire
O.box peut accueillir 1 carte SWITCH maître 4 ports Ethernet 10/100 permettant de connecter des PC.
Cette carte offre les fonctions de croisement automatique du câble.
• La carte SWITCH maître 4 ports Ethernet comporte
• 4 connecteurs RJ 45
• 4 voyants (vert : 100Mb/s, orange : 10Mb/s) (N°1)
• 4 voyants orange qui signifie que le lien est établi (ou clignotant qui signifie
qu’il y a traffic) (N°2)
O.box ne peut accueillir qu’une carte Switch Maître permettant de raccorder des PC sur le réseau Local du produit mais également d’y raccorder au maximum 4 postes IP, dédiés ou SIP standard. Il n’existe pas d’association n° port et n° d’appel, il est donc possible de raccorder des PC et des postes IP sur les ports Ethernet de la carte, ou via un switch intégrer au réseau local.
Les postes IP dédiés sont automatiquement reconnus et enregistrés Un poste SIP standard nécessite une programmation particulière. (Voir documentation
d’utilisation d’un poste SIP)
Cartes TERMINAUX
Figure 3-10 :Carte postes filaires 4Z/I de face
- 26 -
Page 27
Sommaire
Figure 3-11 :Carte postes filaires 4Z/I vue de haut
O.box peut accueillir de 1 à 3 cartes postes filaires 4 Z/I permettant de connecter 4 postes analogiques ou dédiés.
Ces connecteurs RJ45 permettent de raccorder tout équipement analogique comme des postes analogiques à numérotation multifréquences, des FAX groupe 3, modem 56K, répondeur, etc. Ils permettent à la fois de raccorder des postes régulés conformes à la norme ST 1063, et des postes non régulés conformes à la norme NET4 ETS 300.001.
Les postes dédiés sont automatiquement reconnus. Le portier 4fils doit être déclaré lors de la programmation. Les distances maximum de raccordement sont :
postes Z multifréquences : 1 km poste dédié I (e.950) : 500 m adaptateur portier – PABX : 100 m
Cartes Interface Réseau Commuté
O.box comporte un connecteur pour accueillir une carte ligne réseau commuté qui peut être :
Une carte ligne RNIS 4 T0, 2 T0 ou 1 T0 Une carte ligne ANALOGIQUE 2 LR ou 4LR Une carte ligne MIXTE 2 T0 + 2 LR ou 1T0 + 2Lr
Les cartes RNIS sont conformes aux spécifications ETSI concernant les réseaux RNIS européens.
Les cartes analogiques sont conformes aux spéci fi cations ETSI concernant le RTC : réseau et compléments de service comme le CLIP le CLIR et le CNIP.
- 27 -
Page 28
Sommaire
CARTE LIGNE MIXTE 2T0 + 2LR
Figure 3-12 :Carte Ligne mixte 2T0+ 2LR vue de face
Figure 3-13 :Carte Ligne mixte 2T0+ 2LR vue de haut
La carte ligne mixte 2T0 + 2LR comporte :
2 connecteurs RJ45 pour la liaison aux accès de base ( 2 voyants ligne indiquant l’état
libre ou occupé, et 2 voyants canaux D )
2 connecteurs RJ45 pour la connexion des lignes analogiques ( la led clignote si appel
en cours et reste fixe si communication en cours)
Des DIP switches, situés à proximité des connecteurs RJ45 RNIS, pour connecter ou
non les résistances de terminaison
- 28 -
Page 29
Sommaire
CARTE LIGNE MIXTE 1T0 + 2LR
Figure 3-14 :Carte Ligne mixte 2T0+ 2LR vue de face
Figure 3-15 :Carte Ligne mixte 2T0+ 2LR vue de haut
La carte ligne mixte 2T0 + 2LR comporte :
1 connecteur RJ45 pour la liaison aux accès de base ( 1 voyant ligne indiquant l’état
libre ou occupé, et 2 voyants canaux D )
2 connecteurs RJ45 pour la connexion des lignes analogiques ( la led clignote si appel
en cours et reste fixe si communication en cours)
Des DIP switches, situés à proximité des connecteurs RJ45 RNIS, pour connecter ou
non les résistances de terminaison
CARTE LIGNE ANALOGIQUE 2 LR
La carte ligne analogique 2LR comporte :
2 connecteurs RJ45 (dans un bloc de 4) 2 voyants ligne indiquant l’état libre ou occupé ( la led clignote si appel en cours et
reste fixe si communication en cours)
- 29 -
Page 30
Sommaire
CARTE LIGNE ANALOGIQUE 4 LR
La carte ligne analogique 4LR comporte :
4 connecteurs RJ45 (dans un bloc de 4) 4 voyants ligne indiquant l’état libre ou occupé ( la led clignote si appel en cours et
reste fixe si communication en cours)
CARTE LIGNE RNIS 2 T0
Figure 3-16 :Carte Ligne RNIS 2T0
La carte ligne RNIS 2 T0 comporte :
2 connecteurs RJ45 (dans un bloc de 4) pour la liaison aux accès de base Des DIP switches, situés à proximité des connecteurs RJ45 respectifs pour connecter
ou non les résistances de terminaison
2 voyants par connecteur indiquant l’état d’activité du canal D et des canaux B
associés
CARTE LIGNE RNIS 1 T0
La carte ligne RNIS 1 T0 comporte :
1 connecteur RJ45 (dans un bloc de 4) pour la liaison aux accès de base Un DIP Switch, situé à proximité des connecteurs RJ45 respectifs pour connecter ou
non les résistances de terminaison
2 voyants par connecteur indiquant l’état d’activité du canal D et des canaux B
associés
- 30 -
Page 31
Sommaire
CARTE LIGNE RNIS 4 T0
La carte ligne RNIS 4 T0 comporte :
4 connecteurs RJ45 pour la liaison aux accès de base Des DIP switches, situés à proximité des connecteurs RJ45 respectifs pour connecter
ou non les résistances de terminaison
2 voyants par connecteur indiquant l’état d’activité du canal D et des canaux B
associés
Remarque relative aux résistance de terminaison (cartes RNIS)
Les cartes RNIS et mixte RNIS analogiques sont livrées avec chaque paire de résistances de terminaison de 100 Ohms connectées. Ce fonctionnement est celui requis si O.box est le seul terminal raccordé à la TNR, et que le câblage est direct, sans prise intermédiaire.
Il est possible de raccorder plusieurs terminaux sur l’accè s de base, O.box devient alors un des terminaux raccordés à l’accès T0.
Attention
de résistances de terminaison de 100 Ohms soit connectée. Il peut être nécessaire de déconnecter la paire de résistance de la carte.
Dans ce cas, il faut impérativement veiller à ce qu’une seule paire
- 31 -
Page 32
Page 33
C
C
C
h
h
h
a
a
a
p
p
p
i
i
i
t
t
t
r
r
r
e
e
e
4
4
4
-
-
-
M
M
M
i
i
i
s
s
s
e
e
e
e
e
e
n
n
n
m
m
m
a
a
a
r
r
r
c
c
c
h
h
h
e
e
e
- 33 -
Page 34
Partie I -
Marche/Arrêt
Pour démarrer O.box, il suffit d’appuyer une demi-seconde sur le bouton prévu à cet effet.
O.box met une demi minute pour démarrer. Pour arrêter O.box, il suffit d’appuyer une demi-seconde sur le bouton prévu à cet
effet. L’arrêt est automatique.
Attention
Figure 4-1 : Bouton Marche/arrêt de O.box
Reset
Il vous est possible de faire un reset d’O.box en appuyant sur le bouton poussoir
accessible à travers le coffret avec un trombone par exemple.
Le bouton poussoir ne fonctionne que si le PABX est démarré (LED verte)
Lorsque le pabx est en fonctionnement, un appui inférieur à 5 secondes, la LED
clignote orange, ceci provoque un arrêt/marche du produit (Reset à Chaud).
Un appui compris entre 5 et 9 secondes, la LED clignote rouge, et ceci provoque une
reconfiguration usine suivie d’un arrêt/Marche du produit (Reset à froid)
Un appui supérieur à 9 secondes, la LED repasse en vert fixe, rien ne se passe.
- 34 -
Page 35
Figure 4-2 : Bouton poussoir pour reconfiguration du PABX
Avant de procéder à un Arrêt/Marche ou à un reset du produit, il est nécessaire d’avoir pris soin de se déconnecter depuis
Attention
l’application O.box Manager et d’avoir retiré physiquement la connexion du câble USB.
Signification des voyants
1 LED alimentation bi couleur
Voyant permettant de renseigner sur l’état de la machine.
• Voyant éteint machine hors tension
• Voyant allumé fixe rouge : O.box en cours d’initialisation
• Voyant allumé fixe vert : O.box en cours de fonctionnement et alimentation
secteur
• Voyant allumé clignotant vert : O.box en cours de fonctionnement et alimentation batterie
- 35 -
Page 36
Page 37
P
P
P
n
n
n
a
a
a
o
o
o
r
r
r
t
t
t
t
t
t
i
i
i
i
i
i
o
e
e
e
o
o
I
I
I
n
n
n
I
I
I
s
s
s
-
-
-
F
F
F
d
d
d
o
o
o
e
e
e
n
n
n
b
b
b
c
c
c
a
a
a
t
t
t
i
i
i
s
s
s
o
o
o
e
e
e
n
n
n
n
n
n
e
e
e
m
m
m
e
e
e
n
n
n
t
t
t
:
:
:
Chapitre 5 - Traitement des appels extérieurs Chapitre 6 - Facultés des postes intérieurs Chapitre 7 - Unité vocale
- 37 -
Page 38
Page 39
C
C
C
a
a
a
h
h
h
p
p
p
a
a
a
p
p
p
p
p
p
e
e
e
i l
i l
i l
t
t
t
s
s
s
r
r
r
e
e
e
e
e
e
x
x
x
5
5
5
t
t
t
-
é
é
é
-
-
r
r
r
T
T
T
i
i
i
r
r
r
e
e
e
a
a
a
u
u
u
i
i
i
r
r
r
t
t
t
e
e
e
s
s
s
m
m
m
e
e
e
n
n
n
t
t
t
d
d
d
e
e
e
s
s
s
- 39 -
Page 40
Préambule – notions de base
Ce préambule reprend des notions de base utiles à la compréhension du fonctionnement d'O.box.
Qu'est-ce qu'un poste ?
Dans la suite, on désignera par Poste tout équipement physique raccordé à un joncteur O.box, pouvant émettre ou recevoir des appels téléphoniques.
Les différents types de poste suivants sont utilisables avec :
• Poste simple
• Poste e.950
• Poste e.930
• Poste IP SIP standard
• Poste IP dédié IP.950 IP et IP.930
• Fax
• Transmetteur téléphonique d'alarme
• Portier et son adaptateur
• Terminal de paiement
Partie I -
Qu'est-ce qu'un groupe de postes ?
Un groupe de postes est un ensemble de postes réunis fictivement lors de la configuration de l'installation. Ce groupe de postes dispose de p ropriétés spécifiques concernant l'acheminement des appels extérieurs en arrivée.
Un groupe peut ne comporter qu'un seul poste. Un poste peut appartenir à plusieurs groupes de postes.

Groupe d’appel interne

Un groupe d’appel peut être associé à un n° d’appel direct ou à un numéro d’appel interne. Il peut être présent ou absent en fonction de l’état de retrait des postes.

Groupe présent

Un groupe de postes est considéré comme présent quand au moins un des postes du groupe est présent.

Groupe absent

Un groupe de postes est considéré comme absent quand tous les postes du groupe sont en absence.

Groupe en "ne pas déranger"

Un groupe de postes est considéré comme en ne pas déranger quand tous les postes du groupe sont en ne pas déranger ou quand il est composé de postes en ne pas déranger et de postes en absence.
- 40 -
Page 41

Groupe Occupé

Un groupe de postes est considéré comme occupé quand tous les postes du groupe sont occupés.

Groupe Opératrice

Le groupe Opératrice est constitué des postes qui récupèrent les appels à destination d'un groupe de postes qui n'a pas donné de réponse. On parle alors de débordement. Ce dernier est temporisé.

Groupe d'appel

Il est composé de postes simples ou de postes dédiés. Il est utilisé pour l'acheminement de communications entrantes sur numéro d'appel direct.

Groupe de débordement

Le groupe de débordement est un groupe de postes, qui accueille les appels du groupe Opératrice qui n'ont pas abouti au bout d'une temporisation.

Groupe fax

Un groupe fax est un groupe d’appel constitué de fax ou d’une centrale d’alarmes. Il est utilisé pour l’acheminement des fax ou des communications téléphoniques entre la centrale d’alarme et le réseau extérieur.
Il possède des fonctions propriétés particulières évitant notamment le débordement des appels vers le groupe Opératrice.

Groupe portier

Ce type de groupe d’appel peut être constitué de postes simples et de postes dédiés. Il est utilisé pour l’acheminement de l’appel effectué par l’appui sur le bouton portier.
Qu'est-ce qu'une Installation ?
On utilisera par la suite le terme d'Installation pour désigner l'ensemble constitué par O.box et sa configuration matérielle, les postes et les groupes de postes définis ainsi que l'ensemble des propriétés ou facultés associées, le réseau local et les ordinateurs connectés.
Notions Jour / Nuit
Une installation possède deux modes de fonctionnement : un mode JOUR et un mode NUIT.
Cela permet d’adapter le fonctionnement de l’installation selon qu’il reste ou non des personnes présentes dans les locaux professionnels, ou selon les horaires d'ouverture et de fermeture.
Chaque mode est caractérisé par son propre acheminement des appels arrivée, et par son propre acheminement des appels départ.
- 41 -
Page 42
Partie I -
Le passage d’un mode à l’autre peut être automatique ou manuel (à partir d'un poste ou du logiciel O.box Manager).
Dans chacun des modes, les groupes de postes peuvent être "présents" ou "absents", d'où la possibilité de définir des acheminements d'appels différents.
Appel par numéro d'appel direct
La philosophie d'acheminement des appels extérieurs dans l'installation repose sur l'utilisation de numéros d’appel direct permettant de joindre directement des groupes (groupes de postes, groupe opératrice, groupe fax).
A chaque numéro d’appel direct, on associe un groupe de postes. A chaque groupe de postes, on peut affecter un mode de réception d'appels différent
en fonction de son état (Groupe présent/Groupe absent/Groupe occupé) et du mode Jour/Nuit courant.
Les modes d'acheminement des appels sont choisis parmi les modes suivants (selon le type de groupe) :
• Groupe*
• Opératrice*
• Renvoi sur numéro extérieur
• Accueil*
• Répondeur simple*
• Répondeur enregistreur*
• Standard automatique
• Messagerie vocale
Par conséquent, lorsqu’un appel se présente, O.box analyse l’état du groupe de postes et la période courante afin de déterminer le mode d'acheminement d'appel à utiliser.
Dans le cas où un groupe est en ne pas déranger, les appels sont immédiatement acheminés vers le groupe Opératrice.
Les différents modes d'acheminement de l'appel sont décrits ci-après.
Modes d'appel d'un groupe de postes
Cette section décrit les différents modes d'acheminement des appels extérieurs vers un groupe de postes.
Toutefois, certains modes d' appel ne sont pas disponibles pour certains types d’acheminement (portier, fax).
Mode Groupe
Dans ce mode, les postes libres du groupe sont sonnés. Les postes occupés sont informés d'un appel en instance par un bip (tout type de poste) et par le clignotement
- 42 -
Page 43
du voyant associé à la touche intercom correspondant à la ligne réseau de l'appel (postes dédiés et IP dédiés uniquement). Les postes en retrait (c'est-à-dire en absence ou en ne pas déranger ou en renvoi interne) ne sont pas sonnés.
Dans le cas où le groupe d’appel a activé la fonction « refuser si occupé », l’appel n’est pas présenté en instance aux postes occupés. Si tous les postes du groupe sont occupés, l’appel est refusé.
* Il est possible de faire précéder ce mode d'acheminement par une annonce de pré-décroché.
La temporisation de débordement sur le groupe opératrice est paramétrable de 5 à 90 secondes depuis le bouton « Paramètres » de l’écran de programmation de s caractéristiques réseau et est valable uniquement pour la version Euronuméris+.
En cas de non réponse du groupe opératrice, l'appel bascule vers le groupe de débordement de l’opératrice.
Mode Opératrice
Dans ce mode, les appels sont acheminés directement vers le groupe opératrice. En cas de non réponse au bout d'une temporisation, les appels basculent vers le groupe
de débordement de l’opératrice.
Mode Renvoi
En mode Renvoi, l’appel arrivée est acheminé vers le numéro d’appel extérieur spécifié soit :
Mode Accueil
Dans ce mode, tous les postes libres du groupe sont sonnés. Pour les postes occupés et en retrait, voir le mode groupe.
L’annonce d’accueil associée au numéro d’appel direct est présentée à l’appelant à l'issue d'une phase de sonnerie paramétrable. Les postes affectés continuent de sonner.
Pendant l’annonce d’accueil, l’appelant peut accéder au standard automatique (en mode Jour) ou à la messagerie vocale (en mode Nuit) en composa n t
La temporisation de déclenchement est paramétrable de 0 à 40 secondes. L'annonce d'accueil peut être personnalisée pour chaque numéro d'appel direct.
• Immédiatement
• Sur non réponse au bout d'un temps de sonnerie ou de présentation d'appel
paramétrable (uniquement disponible en raccordement Euronuméris+)
• Sur occupation : en cas d'occupation des lignes réseaux desservant ce groupe (uniquement disponible en raccordement Euronuméris+ point à point). Le renvoi sur occupation se cumule à tout autre mode.
sur son clavier.
Mode Répondeur simple
Dans ce mode, les postes libres du groupe sont sonnés. Pour les postes absents et en ne pas déranger, voir le mode groupe.
- 43 -
Page 44
A l'issue d'une phase de sonnerie paramétrable, l’annonce de répondeur simple est présentée à l’appelant, puis la communication est libérée.
Pendant l’annonce, l’appelant peut accéder au standard automatique (en mode Jour) ou à la messagerie vocale (en mode Nuit) en composant
La temporisation de déclenchement est paramétrable de 0 à 40 secondes. L' annonce de répondeur simple peut être personnalisée pour chaque numéro d'appel
direct.
Mode Répondeur enregistreur
Dans ce mode, tous les postes libres du groupe sont sonnés. A l'issue d'une phase de sonnerie paramétrable, l’annonce de répondeur enregistreur
est présentée à l’appelant. A l'issue de cette annonce l’appelant peut déposer un message.
Pendant l’annonce de répondeur enregistreur et pendant le dépôt du message, l’appelant peut accéder au standard automatique (en mode Jour) ou à la messagerie vocale (en mode Nuit) en composant
Partie I -
sur son clavier.
sur son clavier.
La temporisation de déclenchement est paramétrable de 0 à 40 secondes. L'annonce de répondeur enregistreur peut être personnalisée pour chaque numéro
d'appel direct.
Mode Standard automatique
Dans ce mode, l' annonce de standard automatique est immédiatement présentée à l’appelant. L’annonce (si la personnalisation du standard automatique a été effectuée) invite l’appelant à composer l’index de programmation correspondant au poste ou groupement de poste qu’il souhaite joindre.
Si le poste demandé est libre, il est sonné. En cas de non réponse ou si le poste est en absence, en ne pas déranger ou occupé, une annonce est émise à l’appelant, qui peut soit laisser un message, soit revenir au standard automatique po ur appeler un autre poste.
L'appelant peut également composer le 0 pour joindre le groupe opératrice, le 8 pour joindre la messagerie vocale, le annonces à distance.
L'annonce standard automatique est commune à l’installation et est personnalisable.
Mode Messagerie vocale
pour consulter les messages et enregistrer les
Dans ce mode, l' annonce de messagerie vocale est immédiatement présentée à l’appelant. L’annonce (si la personnalisation de la messagerie vocale a été effectuée) invite l’appelant à composer l’index de programmation correspondant au poste ou groupement de poste qu’il souhaite joindre.
L’appelant entre directement en communication avec la boîte du poste. L'appelant peut également composer le 0 pour joindre le groupe opératrice, le 8 pour
joindre le standard automatique, le annonces à distance.
pour consulter les messages et enregistrer les
- 44 -
Page 45
L'annonce de messagerie vocale peut être personnalisée.
Mode Accueil pré-décroché
Il est possible de diffuser une annonce d'accueil pré-décroché en amont des modes groupe, opératrice, accueil, répondeur simple, répondeur enregistreur (voir ces modes ci-dessus).
Une annonce de patience (annonce d’accueil) est diffusée. Celle-ci est précédée et suivie d’une séquence musicale. Les postes ne sont pas sonnés durant cette phase de pré-décroché. A l’issue de la diffusion du message musical de pré-décroché, c’est le mode choisi par programmation qui est activé.
Le pré-décroché peut être activé en mode jour et en mode nuit. Il n’est pas influencé par l’état du groupement.
Pendant l’annonce de pré-décroché, l’appelant peut accéder au standard automatique (en mode Jour) ou à la messagerie vocale (en mode Nuit) en composant clavier. Il peut aussi outrepasser l’annonce de pré-décroché et accéder directement au mode programmé en composant
sur son clavier.
sur son
Le mode accueil pré-décroché n’est pas activable avec les modes renvoi, standard automatique et messagerie vocale.
Modes d'appel disponibles en fonction
du type de groupe de poste
Certains modes d'acheminement ne sont pas disponibles pour certains type de poste (portier, fax).
La liste des modes d'appel disponibles en fonction du type des groupes de poste est repris dans le tableau suivant.
- 45 -
Page 46
Partie I -
Modes de réception d'appels
Opératrice
Groupe
Répondeur simple
Répondeur enregistreur
Accueil Standard
automatique Messagerie
vocale
Renvoi extérieur
Renvoi sur occupation
Prédécroché
Refuser si occupé
Répondeur sur Occupé
Types de groupe d’appel
Groupe Opératrice Groupe Postes Groupe Portier Groupe Fax
Non disponible Acheminement des
appels vers le groupe opératrice
Les postes désignés sonnent, puis après temporisation de débordement l'appel est renvoyé vers un groupe de débordement opératrice
Traitement vocal de l’appel après temporisation
Invitation à composer l’index du poste ou groupement désiré
Invitation à composer l’index du poste ou groupement désiré pour déposer un message dans sa boîte vocale
Renvoi des appels vers le numéro spécifié
Renvoi des appels vers le numéro spécifié
Diffusion d'une annonce d'accueil puis traitement de l'appel selon mode programmé
Refus d’appel Refus d’appel Non disponible Non disponible
Traitement vocal de l’appel dès présentation
Les postes désignés sonnent puis l’appel est renvoyé vers le groupe opératrice après temporisation de débordement
Traitement vocal de l’appel après temporisation
Invitation à composer le numéro du poste désiré
Invitation à composer le numéro du poste désiré pour déposer un message dans sa boîte vocale
Renvoi des appels vers le numéro spécifié
Renvoi des appels vers le numéro spécifié
Diffusion d'une annonce d'accueil puis traitement de l'appel selon mode programmé
Traitement vocal de l’appel dès présentation
Acheminement des appels vers le groupe opératrice
Les postes désignés sonnent. Au delà de 20 secondes, la communication est libérée
Traitement vocal de l’appel après temporisation
Non disponible Non disponible
Non disponible Non disponible
Renvoi des appels vers le numéro spécifié
Non disponible Renvoi des appels
Non disponible Non disponible
Non disponible Non disponible
Non disponible
Les postes désignés sonnent
Non disponible
Non disponible
vers le numéro spécifié
Tableau 1-1 : Affectation des modes de réception d'appel en fonction des types de groupe d'appel.
Acheminement des appels vers
l'extérieur
Plusieurs restrictions ou facultés peuvent être appliquées aux postes pour leur émission d'appel.
- 46 -
Page 47
Prise de ligne départ
La prise de ligne extérieure par les postes peut être restreinte de façon permanente (classe de service de poste, check-in check out, le poste peut effectuer des appels exclusivement internes), ou de façon automatique selon les horaires jour / nuit de l'installation.
Discrimination
L'émission des appels extérieurs est une faculté téléphonique personnalisable pour chaque poste de l'installation. La discrimination limite l'accès à certains numéros, selon le préfixe composé. Différents niveaux de discrimination peuvent être appliqués selon les postes.
Priorisation
O.box assure automatiquement l'acheminement des appels vers l’extérieur, en respectant des niveaux de priorité prédéfinis en fonction du type d'appel. Les appels vers les services d'urgence sont prioritaires car il n'est pas utile de composer le préfixe de prise de ligne. Il est aussi possible de déclarer un numéro "prioritaire". Le fait de l'appeler libère une communication si aucune ligne n'est libre.
Appels vers les services d’urgence : Ils sont prioritaires sur les autres catégories
d’appels et peuvent couper une communication (sauf autre communication vers un numéro prioritaire) si aucune ligne n’est libre pour acheminer l’appel.
Appels vers un numéro abrégé urgent : Parmi les numéros abrégés communs, cinq
peuvent être déclarés prioritaires. Ils sont de priorité équivalente aux appels vers les services d’urgence.
Appel prioritaire émis par un poste autorisé : Il est possible d’autoriser un poste et
un seul à émettre des appels prioritaires. Ceux ci ont priorité sur tout autre appel, sauf appels vers services d’urgence et appels vers numéros abrégés urgents.
Module LCR (Least Cost Routing)
Le module LCR assure la sélection prédictive de l’opérateur d’acheminement d’appel en fonction du numéro d'appel extérieur composé. Une fois ce numéro composé, O.box le compare au contenu des tables LCR enregistrées.
Suivant le cas, le numéro d’appel est retransmis soit sans aucune modification, soit en changeant l’opérateur par substitution du préfixe 0 par tout autre préfixe préalablement désigné dans les tables LCR.
Exemples de différents cas possibles :
• Le préfixe opérateur composé n’existe pas dans le tableau des opérateurs programmés : le module LCR est inactif (le n°d’appel est transmis sans modification).
• La destination de l’appel figure dans le tableau des destinations programmées : le préfixe opérateur est remplacé par celui de l’opérateur correspondant à la tranche horaire en cours relative à la destination.
• La destination de l’appel ne figure pas dans le tableau des destinations programmées : le préfixe opérateur est remplacé par celui de l’opérateur correspondant à la tranche horaire en cours relative à « autres destinations »
- 47 -
Page 48
Partie I -
- 48 -
Page 49
C
C
C
n
i
i
i
h
h
n
n
h
t
t
t
a
a
a
é
é
é
p
p
p
r
r
r
i
i
i
i
i
i
t
t
t
e
e
e
r
r
r
u
e
e
e
u
u
r
r
r
6
6
6
s
s
s
-
F
a
c
u
l
t
é
s
d
e
s
p
o
s
t
e
s
-
F
a
c
u
l
t
é
s
d
e
s
p
o
s
t
-
F
a
c
u
l
t
é
s
d
e
s
p
o
s
t
e
e
s
s
- 49 -
Page 50
O.box offre aux différents postes de l'installation des facultés étendues et personnalisables.
Un ensemble important de facultés est disponible pour la plupart des types de poste. De plus, certains types de postes disposent de facultés supplémentaires liées à leur
spécificité (afficheur, clavier intercom …). Par ailleurs, certains postes ne disposent que de fonctions limitées, adaptées à leur
spécificité (FAX, portier et poste SIP standard).
Identification d'un poste
Tout poste de l'installation dispose par défaut d'un numéro interne (de 3 chiffres) et d'un libellé (de 16 caractères alphanumériques). Cette identification est personnalisable à partir du logiciel O.box Manager.
Partie I -
Préambule
Identification d'un groupe interne
Il est possible de créer des groupes de postes internes avec un numéro à 3 chiffres à partir du logiciel O.box Manager.
Personnalisation des facultés
Tout poste de l'installation peut être personnalisé (discrimination, configuration des postes) pour pouvoir bénéficier de facultés étendues ou bien au contraire pour être restreint quant à l'utilisation de certaines facultés.
De plus, cette personnalisation peut être différente selon la période courante (jour ou nuit).
Exemples
• Un poste peut par exemple bénéficier des facultés suivantes (aucune restriction pour les appels vers l'extérieur, utilisation de toutes les lignes réseaux) lors des heures d'ouvertures de l'entreprise (période jour) et être limité à l'émission des numéros d'urgence (pompier, SAMU, police…) lors des heures de fermeture (période nuit),
• Un autre poste peut par exemple assurer la fonction d'opératrice et avoir le droit d'intervenir en tiers dans une conversation téléphonique du patron.
Cette personnalisation s'effectue à l'aide du logiciel O.box Manager. Leur signification est détaillée dans le présent chapitre.
Facultés téléphoniques
Cette section reprend l'ensemble des facultés téléphoniques accessibles à tous les postes de l'installation.
Ces facultés sont décrites par ailleurs.
- 50 -
Page 51
Elles sont classées de la façon suivante :
• Liste des facultés standards (accessibles aux postes simples, aux postes dédiés et postes IP dédiés)
• Liste des facultés accessibles uniquement à certains types de postes (postes dédiés)
• Liste des facultés limitées pour certains types de poste (portier, fax, postes SIP…)
Liste des facultés communes à tous types de postes
La liste ci-dessous reprend la liste de toutes les facultés accessibles aux postes simple et postes dédiés :
• Appel intérieur
Appel simple Forçage du ne pas déranger Rappel interne Annonce sur poste e.950 (interphone) Dépôt d'un message vocal Réponse aux appels du portier Appel au décroché (possible par poste sur autant de poste que possède
l’installation, quelque soit son type)
Conférence à trois postes internes
• Appel extérieur
Appel simple Appel protégé contre les intrusions Numérotation abrégée commune et personnelle Répétition du dernier numéro composé Appel des numéros urgents Appel au décroché (possible par poste sur autant de poste que possède
l’installation, quelque soit son type)
Réponse à un appel
Présentation de l'appel différencié (appel intérieur / appel extérieur) Etablissement d'une communication à l'aide du combiné Interception d'un appel extérieur Intercepter un poste en sonnerie Reprendre un correspondant en communication avec le répondeu r
• Mise en retrait
Activation / désactivation du ne pas déranger Activation/ désactivation de l’absence Activation / désactivation du retrait Activation / désactivation du renvoi sur un autre poste
• Personnalisation du poste
Numérotation abrégée personnelle Réveil Choisir son code secret
• Protéger son poste
Protéger ses messages Activer le verrouillage automatique
- 51 -
Page 52
Partie I -
Verrouiller son poste
• Actions sur l'installation
Changement du mode jour / nuit Personnaliser les annonces vocales Renvoi du n° SDA Interdire la prise de ligne sur un poste (fonction hôtelière)
Liste des facultés spécifiques

Facultés spécifiques aux postes dédiés

La liste ci-dessous reprend la liste de toutes les facultés accessibles uniquement aux postes e.950 et IP dédiés IP.950 IP.930 (utilisation des touches du pavé intercom, mains libres, afficheur, etc.) :
• Appel intérieur
Identification du correspondant
• Appel extérieur
Identification du correspondant Répétition d'un des 8 derniers numéros extérieurs composés Répétition d'un des 8 derniers numéros extérieurs ayant sonné le poste Rappel sur occupé Numéroter une sous-adresse (uniqueme n t su e.950) Numérotation en bloc
• Réponse à un appel
Etablissement d'une communication mains libres Réception de mini-message Ré-aiguiller l'appel vers le répondeur Répondre à une annonce sur poste Réponse automatique en interphonie
• En cours de communication
Passage de l'écoute mains libres à l'écoute au combiné Passage de l'écoute au combiné à l'écoute mains libres Basculer un second appel vers la boîte vocale
• Personnalisation du poste
Personnalisation de la mélodie d'appel Entrée en programmation Activation / désactivation de la réponse en interphonie Activation / désactivation l'écho touche Activation du secret
• Actions sur l'installation
Activation du prédécroché
- 52 -
Page 53

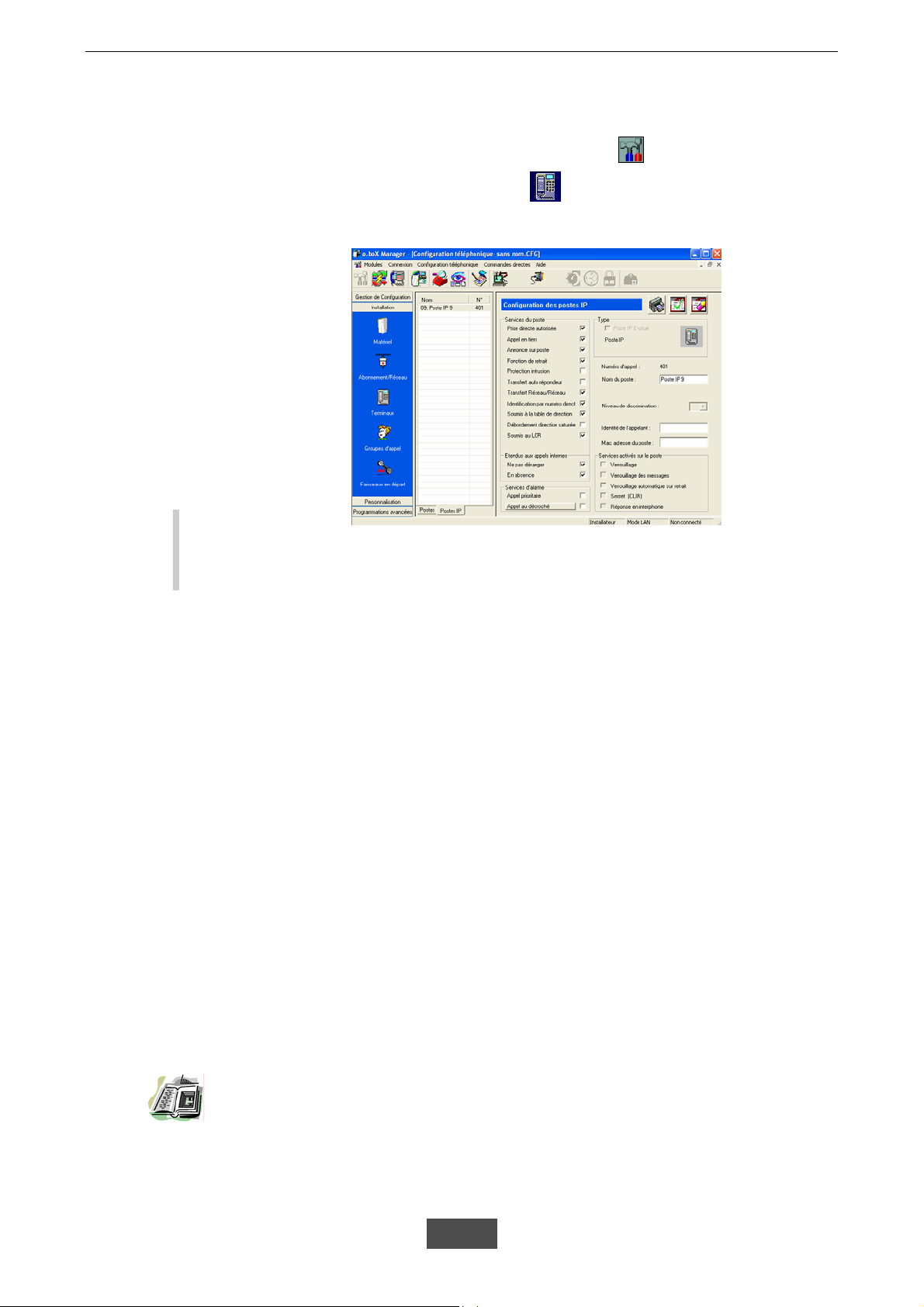

La personnalisation des droits des postes peut se faire en fonction des "classes de service" définies pour le poste. Ces classes de service sont expliqué es ci-après. Elles se programment depuis l'application O.box Manager.
Prise directe autorisée
Ce critère définit si le poste considéré est autorisé ou non à émettre des appels externes. Par défaut, tous les postes sont aptes à émettre des appels externes. Si la fonction « Interdire la prise de ligne sur un poste » a été activée, la case « prise directe autorisée » est automatiquement décochée, le poste ne peut émettre un appel externe.
Appel en tiers
Ce critère définit si le poste considéré est autorisé à entrer en tiers dans une conversation en cours. Cette faculté est autorisée lorsque le poste souhaitant intervenir en tiers est déjà en communication, il tente alors de transférer un appel vers un poste occupé. Lors de l'appel en tiers, un bip signale à la conversation destinataire de l'intrusion qu'un tiers est entré dans la conversation. L'intrusion peut être refusée (voir protection intrusion). Par défaut, tous les postes sont aptes à émettre des appel s en tiers.
Classes de service
Attention
Annonce sur poste
Ce critère définit si le poste considéré est autorisé à émettre une annonce sur un poste dédié de l'installation. Dès lors, le poste e.950, IP.950 ou IP.930, destinataire de l'appel est automatiquement placé en position "interphonie". Ce type d'appel peut être émis depuis tout type de poste. Il ne peut être reçu que par un poste e.950,IP.950 ou IP.930. Par défaut, tous les postes sont aptes à émettre des annonces sur poste e.950.
Fonction de retrait
Ce critère définit si le poste considéré est autorisé à se mettre en retrait du (des) groupe(s) de postes auquel il appartient. La mise en retrait permet de se mettre
en absence (tel que défini par programmation depuis O.box Manager) en "ne pas déranger" en "renvoi " sur un poste interne
Par défaut, tous les postes sont aptes à se mettre en retrait.
Cet fonction est accessible à tout poste de l’installation sauf aux postes SIP standards
Protection intrusion
Ce critère définit si le poste considéré est autorisé à protéger ses communications contre les intrusions, telles que les intervention en tiers. Par défaut, les postes ne sont pas protégés contre les intrusions.
- 53 -
Page 54
Transfert auto-répondeur
Ce critère définit si un transfert d'appel vers ce poste aboutit à un basculement automatique vers le répondeur du poste en cas de non réponse ou occupation.
Quand le transfert auto-répondeur est activé, si le poste destinataire du transfert ne répond pas ou est occupé, l’appel est présenté pendant 20 secondes. A l’échéance de ce temps, l’appel est transféré vers le répondeur du poste destinataire. Le transfert sur répondeur est automatique lorsque le poste est en NE PAS DERANGER, en ABSENCE ou protégé contre les intrusions.
Par défaut, le transfert auto-répondeur n'est pas activé. Dans ce cas, l'appel transféré non répondu revient vers le poste qui a initié le transfert.
Transfert réseau-réseau
Ce critère définit si le poste considéré est autorisé créer une communication téléphonique entre deux correspondants extérieurs. Cet aboutement peut être réalisé à l'issue d'une conférence à trois. Il monopolise deux canaux de communication. A tout instant, le poste initiateur du transfert peut ré intervenir dans la communication en cours. Par défaut, les postes sont aptes à initier un transfert réseau-réseau.
Partie I -
Cette fonction est accessible à tout poste de l’installation sauf aux postes SIP standards
Soumis au LCR
Ce critère définit si le poste considéré est soumis au LCR programmé dans le module LCR de O.box Manager. Par défaut, les postes sont soumis au LCR. Par défaut, les tables de LCR sont vides.
Identification par numéro direct
Ce critère définit si le poste considéré, lors d’un appel départ extérieur, diffuse le numéro d’appel direct du groupe de poste dont il fait partie (n° d’appel direct) ou s’il diffuse le n° d’appel de l’accès de l’accès (ou Opératrice). Par défaut, tous les postes sont identifiés par le numéro d’appel direct.
Soumis à la table de direction
Par la table de direction, il est possible d’aiguiller les appels départs sur des faisceaux prédéfinis, en fonction de la numérotation du poste. Si la case est cochée, lors de l’émission d’un appel départ, la séquence de numérotation est analysée par la table de direction et acheminée suivant sa programmation.
Si la case n’est pas cochée, l’appel départ du poste sera acheminé par son faisceau principal, le cas échéant par son faisceau secondaire. Par défaut, le poste est soumis à la table de direction.
Débordement direction saturée
Après sélection d’un faisceau défini dans la table de direction, si ce faisceau est saturé (plus de canal disponible), la fonction débordement direction saturée du poste permet à O.box d’acheminer l’appel par le faisceau principal du poste, le cas échéant par son faisceau secondaire.
- 54 -
Page 55
Si la fonction n’est pas activée (case décochée), l’appel ne sera pas acheminé et le poste percevra la tonalité d’occupation.
Par défaut cette fonctionnalité n’est pas activée.
Pour que la fonction débordement direction saturée au poste permette l’acheminement par un autre faisceau que celui déclaré
Attention
dans la table de direction, il est nécessaire que le débordement sans condition soit activée par la séquence de numérotation définie.
Etendus aux appels internes
Il est possible d'étendre aux appels internes les facultés de passage en ne pas déranger et passage en absence des postes. Par défaut, les facultés de "ne pas déranger" et "passage en absence" sont étendues aux appels internes.

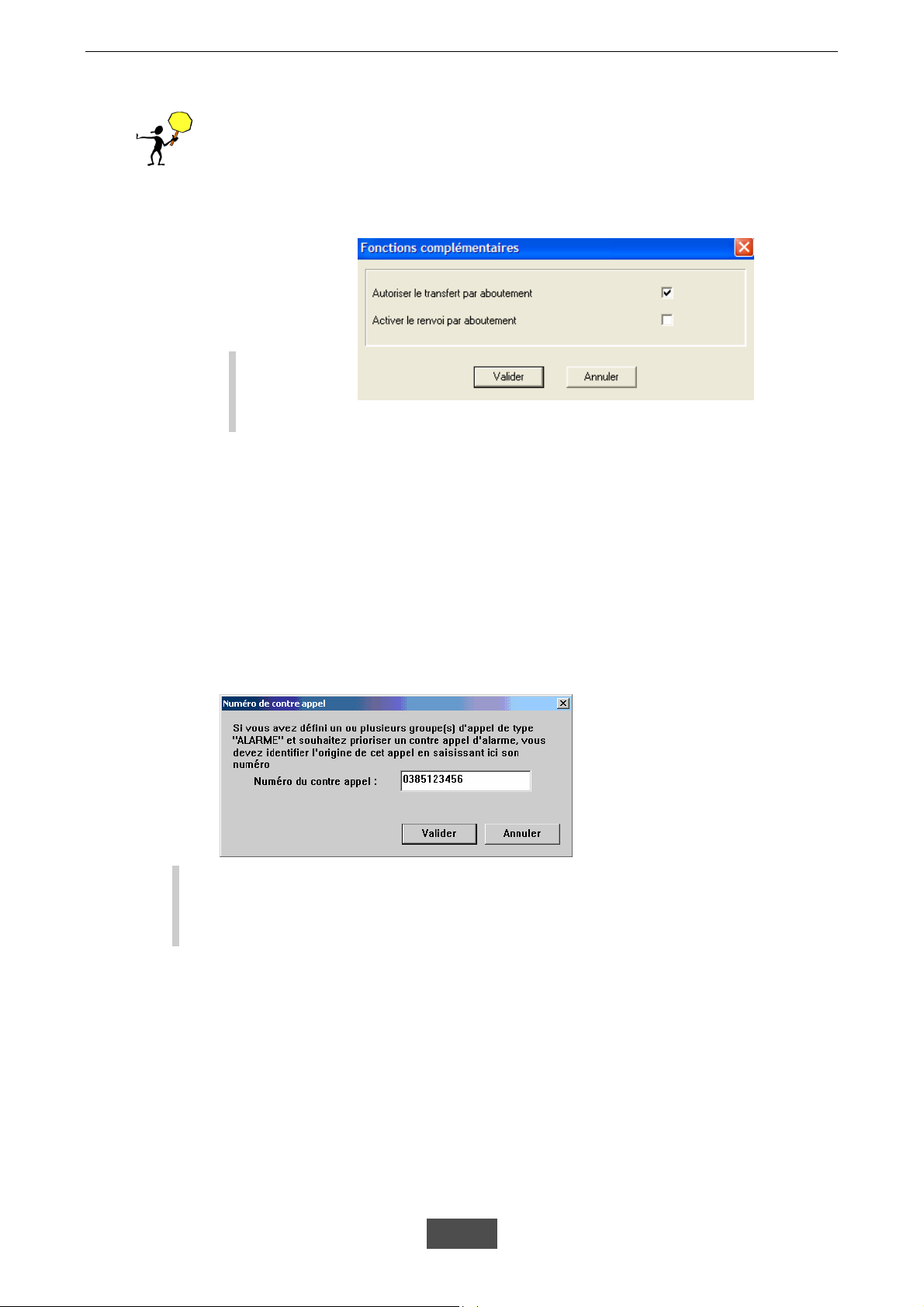

Services d'alarme
Deux services d'alarme sont possibles : appel prioritaire et appel au décroché. Le critère "appel prioritaire" définit si le poste considéré est autorisé à émettre des
appels "prioritaires". Pour garantir cette priorité d'acheminement, O.box libère une communication en cours si aucun faisceau n'est disponible à l'instant où le poste prioritaire émet un appel. Un poste prioritaire est automatiquement protégé contre les intrusions et autorisé à prendre des lignes extérieures. Un seul poste de l'installation est autorisé à utiliser la fonction "appel prioritaire".
Le critère "appel au décroché" définit si le poste considéré est autorisé à émettre des appels par simple décroché du poste. L'appel peut être émis vers un numéro interne ou externe, après une temporisation paramétrable. Cette faculté est cumulable avec la faculté "appel prioritaire". Un seul poste de l'installation est autorisé à utiliser la fonction "appel au décroché".
Par défaut, les facultés d'alarme ne sont activés pour aucun poste.
Attention
Identité de l’appelant
Ce champ permet de personnaliser le numéro d’identité de l’appelant qui sera émis pour un appel départ, indépendamment pour chaque équipement, lorsque l’appel sera acheminé via un accès RNIS.
La fonction appel au décroché est accessible à tout poste de l’installation sauf aux postes SIP standards

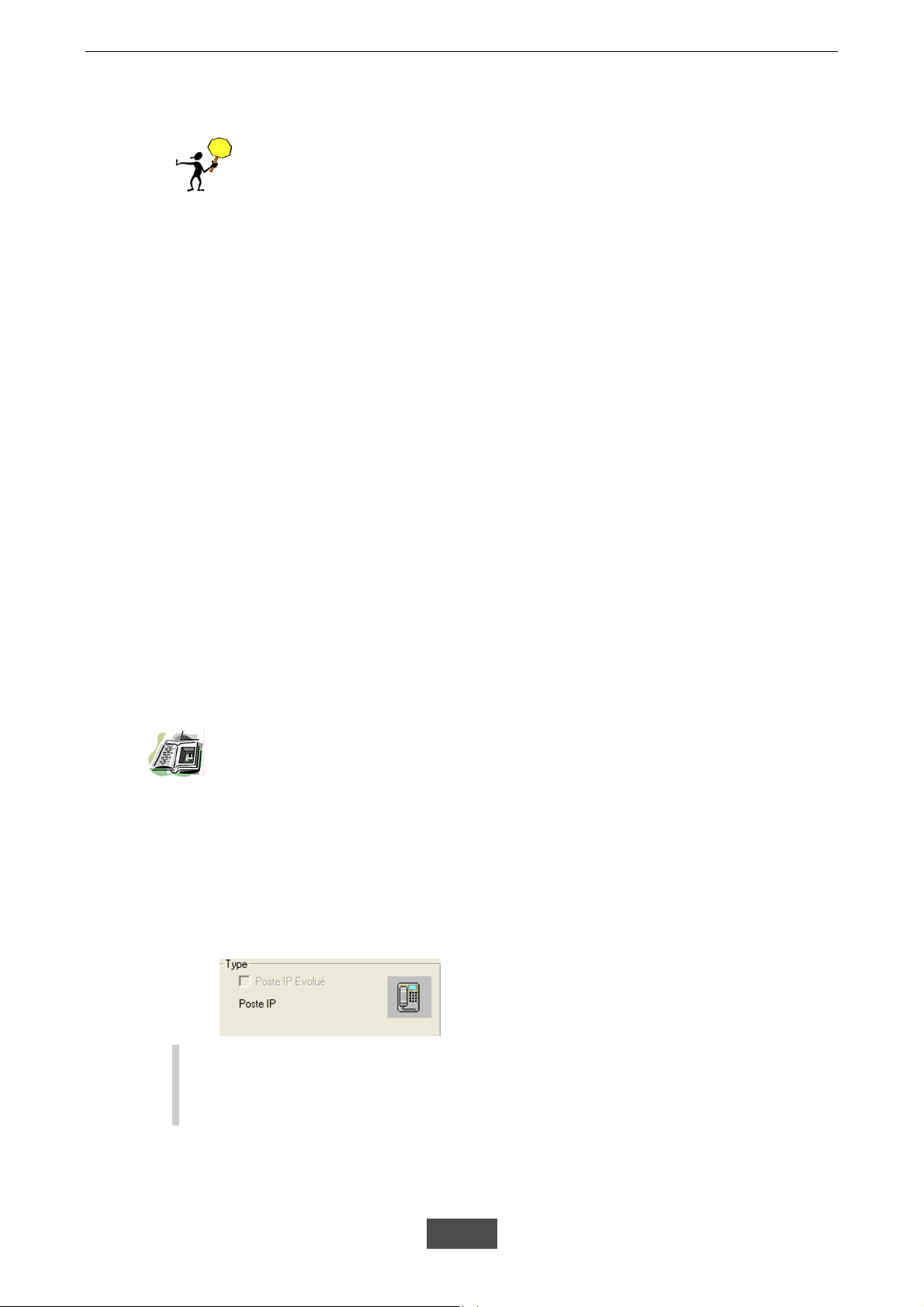

Adresse Mac
Cette information n’est disponible que pour les postes IP. Lors du raccordement et de l’enregistrement d’un poste IP sur O.box, le champ adresse Mac est renseigné pour un poste IP dédié (IP.950 & IP.930), est rempli à FF pour un poste SIP standard. Lorsque le
Conseil
champ est vide, aucun poste n’occupe cette position.
- 55 -
Page 56
Partie I -
Lors du remplacement ou du retrait d’un poste IP (SIP ou IP dédiés) il est nécessaire d’effacer la champ adresse MAC correspondant.
- 56 -
Page 57
C
C
C
h
h
h
a
a
a
p
p
p
i
i
i
t
t
t
r
r
r
e
e
e
7
7
7
-
-
-
U
U
U
n
n
n
i
i
i
t
t
t
é
é
é
v
o
c
a
l
e
v
o
c
v
o
c
a
a
l
l
e
e
- 57 -
Page 58
Unité vocale
L'unité vocale est un dispositif intégré dans O.box qui assure l'ensemble de s fonctions vocales (serveur vocal, guide vocal, gestion des annonces, des boîtes vocales…).
Elle comporte une capacité totale d'enregistrement de deux heures pour les annonces et messages. Cette capacité est liée à la carte Compact Flash.
La Smart Média est une carte qui stock les annonces et messages est physiquement présente sur la carte Unité Centrale d’O.box.
Guide vocal
Le guide vocal est un dispositif vocal intégré dans l'unité vocale. Il permet de diffuser au décroché d'un poste des informations vocales sur son état (poste en ne pas déranger, présence de messages vocaux dans la boîtes vocale…) ou facilitant l'accès à certaines fonctions (consultation des boîtes vocales, enregistrement des annonces localement ou à distance…).
Partie I -
Préambule
Attente musicale
Une attente musicale est intégrée à l'unité vocale. Elle permet de faire patienter un correspondant extérieur lorsqu'il est mis en garde.
Par défaut, O.box intègre une attente musicale dont la musique est libre de droits.
Serveur vocal
Le serveur vocal est l'entité de l'unité vocale assurant une interface vocale utilisée dans l'acheminement des appels extérieurs pour les modes suivants :
• Accueil
• Répondeur simple
• Répondeur enregistreur
• Standard automatique
• Messagerie vocale
• Répondeur sur occupé
• Pré-décroché
Annonce
Une annonce est une information vocale présentée à l'appelant en fonction du type d'acheminement (par exemple annonce de répondeur simple).
L'annonce est modifiable par l'utilisateur et se substitue dès lors à l'annonce pré­enregistrée par défaut.
Il existe différentes catégories d'annonces :
- 58 -
Page 59
• Communes : annonces diffusées pour tous les numéros d'appels directs de
• De numéro d'appel direct : annonce diffusée pour l'appel reçu sur un numéro
• De groupe interne : annonce diffusée pour l'appel reçu sur un numéro d'appel de
• De poste : annonce diffusée lorsqu'on cherche à joindre un poste en particulier
La durée maximale d'une annonce est de 3 minutes.
Message vocal
Un message vocal est ce que le correspondant dépose après écoute d'une annonce, par exemple à la suite de l'acheminement de son appel selon un mode de type messagerie (accueil, répondeur enregistreur). Chaque message est stocké dans une boîte vocale. Chaque poste de l'installation dispose d'une boîte vocale. Le numéro d'appel du correspondant (si transmis par le réseau), la date et l'heure de l'appel sont également enregistrés. Lorsque le message est déposé suite à l'appel vers un groupe, il est déposé dans la boîte vocale de chaque poste du groupe.
l'installation. Elles sont téléchargeables et modifiables au poste en local et à distance.
d'appel direct particulier (par exemple annonce de service commercial). Elles sont modifiables au poste en local et à distance.
groupe interne. Elles sont modifiables au poste en local et à distance.
ou un groupe composé d'un seul poste (par exemple annonce du poste du commercial Mr Smith). Elles sont modifiables au poste en local et à distance.
La durée maximale de chaque message vocal est de 2 minutes.
Boîte vocale
Une boîte vocale est une boîte fictive gérée par l'unité vocale contenant les messages déposés par les correspondants. Une boîte vocale distincte est associée à chaque poste de l'installation.
Lors de la consultation d'une boîte vocale, les messages sont présentés chronologiquement, du plus ancien au plus récent.
La boîte vocale d'un poste appartenant à plusieurs groupes contient les messages vocaux déposés pour chaque groupe.
Lorsqu'un message déposé sur un groupe est effacé par l'un des postes du groupe, il est également effacé dans la boîte vocale des autres postes du même groupe.
La capacité totale d'enregistrement des boîtes vocales est limitée par la capacité totale de l'unité vocale.
Langue système
O.box peut fonctionner avec deux langues différentes pour guide vocal et annonce de base.
Par défaut, la langue système est le français. Il est possible de basculer dans une autre langue pour l'ensemble de l'installation, ou d'appliquer l’autre langue, poste par poste. Les langues 1et 2 sont modifiables par téléchargement de fichiers sons.
- 59 -
Page 60
Partie I -
Annonces vocales
Le serveur vocal comporte des annonces préenregistrées lui permettant d'être opérationnel dès l'installation. Ces annonces sont personnalisables.
La personnalisation des annonces ainsi que la consultation des messages est possible en local et à distance.
Le téléchargement d'autres annonces est également possible.
Types d'annonce et priorité de diffusion
Afin d’offrir un accueil de qualité, différentes catégories d’annonces sont disponibles. L'annonce présentée à l'appelant est choisie automatiquement par le serveur vocal en respectant l'ordre chronologique suivant (annonce de poste, annonce de groupe, annonces communes) en privilégiant toute annonce personnalisée.

Annonce de poste

Chaque poste dispose de sa propre annonce de poste. Par défaut, une annonce de poste standard est disponible. Elle peut être remplacée par une annonce personnalisée.
L’annonce de poste est diffusée :
• lorsque le groupe appelé est composé d’un seul poste, pour tous les modes de type messagerie (accueil, répondeur simple ou enregistreur)
• ou sur invitation d'un dépôt direct de message interne
• ou avant le dépôt de message à l’issue du mode « messagerie vocale »

Annonce de numéro d'appel direct

Chaque numéro d'appel direct dispose d'une annonce de groupe spécifique. Par défaut, une annonce de groupe standard est disponible. Elle peut être remplacée par une annonce personnalisée.
L'annonce de groupe est diffusée :
• lorsque le groupe appelé est composé de plusieurs postes, pour tous les modes de type messagerie (accueil, répondeur simple ou enregistreur). Ceci est valable pour les groupes de postes internes.
• lorsque le groupe appelé est composé d’un poste et que la seule annonce personnalisée est l’annonce de groupe

Annonces communes

L'installation dispose d'annonces communes suivantes :
• Annonce de standard automatique
• Annonce de répondeur simple
• Annonce de répondeur enregistreur
• Annonce d'accueil
• Annonce de messagerie vocale
• Annonce de pré-décroché
• Annonce de répondeur sur occupation
- 60 -
Page 61
Par défaut, une annonce commune standard pour chaque type annonce commune est disponible. Chacune peut être remplacée par une annonce personnalisée.
Une annonce commune est diffusée :
• lorsque le mode d'acheminement est de type standard automatique (standard automatique, messagerie vocale)
• lorsque le groupe appelé est composé de plusieurs postes, pour tous les modes de type messagerie et que seule l'annonce commune correspondante est personnalisée
• lorsque le groupe appelé est composé d’un poste et que seule l'annonce commune correspondante est personnalisée

Annonce portier

Le portier dispose d'une annonce spécifique. Par défaut, une annonce portier standard est disponible. Elle peut être remplacée par une annonce personnalisée.
Fonctions disponibles
La liste ci-dessous reprend la liste de toutes les facultés du serveur vocal accessibles à tout type de poste, permettant de personnaliser les annonces (répondeur-enregistreur du poste, annonces d'appels direct, annonces communes, répondeur simple, enregistreur, standard automatique, messagerie vocale, portier) :
• Enregistrer une annonce
• Réécouter une annonce enregistrée
• Effacer une annonce
• Enregistrer à distance un annonce
• Enregistrer de l'annonce d'un autre poste
Modification d’annonces
Les annonces sont modifiables au poste, à l’exclusion de l’annonce de répondeur sur occupation, qui est exclusivement téléchargeable.
Les annonces communes sont téléchargeables grâce à l’application O.box Manager.
Boîtes vocales
Présence de messages vocaux
Lors du décroché d'un poste, un message en langage clair informe de la présence de messages dans la boîte vocale du poste. Du fait du fonctionnement de numérotation en bloc des postes IP SIP, aucune annonce de présence messages ne sera émise sur ces postes. Ceci étant certains postes IP sont compatibles avec la fonction MVI, proposant un voyant signalant la présence de nouveaux messages.
De plus, pour un poste dédié, cette information est automatiquement signalée sur l’afficheur et par clignotement du voyant associé à la touche
.
- 61 -
Page 62
Fonctions disponibles
La liste ci-dessous reprend la liste de toutes les facultés du serveur vocal accessibles à tout type de poste :
• Consulter ses messages vocaux
Etre informé de la présence d'au moins un message Consulter ses messages Consulter les messages d'un autre poste Consulter ses messages de l'extérieur de l'installation Rappel téléphonique de l'auteur d'un message lors de son écoute Connaître la date et l'heure de dépôt d'un message Effacer un message Effacer tous ses messages Transférer un message dans la boite vocale d'un autre p oste Consultation de la liste des appelants ayant déposé un message
• Déposer un message vocal en interne
• Modifier les annonces, à l’exclusion de l’annonce de répondeur sur occupation.
Partie I -
- 62 -
Page 63
P
P
P
E
E
E
a
a
a
x
x
x
t
r
t
r
t
r
p
p
p
i
i
i
l
l
e
e
e
l
o
o
o
I
I
i
i
i
I
I
I
I
t
t
t
I
I
I
a
a
a
-
-
-
t
t
t
C
C
C
o
i
i
i
o
o
o
o
o
n
n
n
n
n
n
f
f
f
p
p
p
i
i
i
g
g
g
a
a
a
u
u
u
r
r
r
r
r
r
l
l
l
a
a
a
e
e
e
t
t
t
i
i
i
o
o
o
n
n
n
/
/
/
l
l
l
n
o
g
o
g
o
Chapitre 8 - Présentation du logiciel O.box Manager Chapitre 9 - Module de configuration téléphonique Chapitre 10 - Module d'accès au serveur Web Chapitre 11 - LCR Chapitre 12 - Téléchargement Chapitre 13 - Autres modules (Observation de trafic, Visualisation, Fiche client, Maintenance) Chapitre 14 - Commandes directes
Chapitre 19 - Programmation PABX Chapitre 20 - Programmation au poste des annonces de l'unité vocale
i
i
c
c
i
i
e
e
l
l
O
O
.
.
b
b
o
o
x
x
M
M
M
x
o
b
.
O
l
e
i
c
i
g
a
a
a
n
n
a
a
a
g
g
g
e
e
e
r
r
r
- 63 -
Page 64
Page 65
C
C
C
l
o
l
l
h
h
o
o
h
g
g
g
a
a
a
i
i
i
p
p
p
c
c
c
i i
i i
i i
t
t
t
e
e
e
r
r
r
l
l
l
e
e
e
O
O
O
8
8
8
.
.
.
b
b
b
-
-
-
o
o
o
x
x
x
P
P
P
r
r
r
M
M
é
é
é
M
s
s
s
a
a
a
e
e
e
n
n
n
n
n
n
a
a
a
t
t
t
g
g
g
a
a
a
e
e
e
t
t
t
r
r
r
i
i
i
o
o
o
n
n
n
d
d
d
u
u
u
Ce chapitre est destiné à décrire de façon détaillée l'ensemble de l’environnement du logiciel O.box Manager, et notamment :
• Les modalités d’installation et de mise en service
• Les fonctions auxquelles le logiciel O.box Manager donne accès
- 65 -
Page 66
Partie I -
Présentation générale
Le logiciel O.box Manager est un logiciel de type Windows. Il permet à un micro­ordinateur relié à O.box localement (connexion locale) ou à distance (connexion distante) d'assurer des fonctions d'administration et de téléchargement, dont notamment:
• Visualisation et modification de la configuration téléphonique
• Visualisation et modification de l’accès au serveur Web
• Visualisation de l’état de l'installation et suivi des coûts de communications
• Téléchargements de logiciel firmware
• Téléchargement de fichiers sons de l’Unité Vocale
Ce logiciel est fourni sur CD ROM pour micro ordinateur PC.
Principes et pré-requis
Puissance requise et OS requis
Minimum PC Pentium avec 30Mo libre sur le disque dur. 32 Mo de Ram Système d’exploitation Windows® 98, ou ultérieur. Pour une utilisation distante, vous devez disposer d'une carte interface CAPI 2.0
(32 bits) A titre d’exemple, on peut citer les cartes CAPI 2.0 32 bits suivantes :
Cartes ISDN 2.0 de la gamme DIVA Client d’Eicon Networks (référence 305-339
busiboutique.com)
Carte DJINN de France Télécom
Présentation du contenu
Le logiciel O.box Manager est constitué de huit modules, d’une commande de connexion, de cinq commandes directes et d’une aide en ligne.

Modules

Il existe huit modules :
• Configuration téléphonique
• Accès au serveur Web
• Configuration des opérateurs (LCR)
• Téléchargement logiciel
• Observation de trafic
• Visualisation
• Fiche client
• Maintenance
- 66 -
Page 67
Le module de configuration téléphonique permet de définir les caractéristiques d’O.box à l'aide de fichiers de configuration. Une fois les caractéristiques définies à l'aide du logiciel O.box Manager, il faut les exporter du PC vers O.box pour qu'elles deviennent opérationnelles.
De même, il est possible de récupérer les caractéristiques de O.box par importation en les enregistrant dans des fichiers de configuration sur le PC.
Le module téléchargement permet de mettre à jour le contenu logiciel d’O.box, via l’envoi de fichiers spécifiques au téléchargement.
Pour lancer un sous-menu du menu déroulant appuyer sur Alt (la lettre de raccourci se souligne) suivi de la lettre de raccourci en maintenant la touche ALT enfoncée
Conseil

Commande de connexion

Cette commande permet de connecter le PC à O.box. Cette connexion peut être établie en mode distant (appel téléphonique via RNIS). Ce mode est « on-line ».
Les modules de configuration peuvent être exploités « off-line », c’est à dire hors connexion distante. Dans ce cas, des fichiers sont crées et sauvegardés sur le PC. Ils seront ensuite exportés vers O.box en mode connecté distant.

Commandes directes

Cinq commandes directes permettent d'accéder directement à O.box à partir du logiciel O.box Manager pour assurer les fonctions suivantes :
• Basculement du mode Jour / Nuit
• Mise à jour de la date et de l'heure de l'installation
• Gestion des mots de passe
• Réinitialisation de O.box
Ces commandes sont accessibles exclusivement si la liaison entre O.box et le PC est établie en mode local.
Modes de connexions possibles
Le logiciel O.box Manager est utilisable selon différents modes, dépendant du type et de l'état de la liaison entre le PC et O.box.

Mode autonome

Dans ce mode, le micro-ordinateur n’est pas connecté à O.box. L’utilisateur du logiciel peut préparer « off-line » les fichiers de configuration (soit de nouvelles configurations, soit modifier des configurations sauvegardées sur le micro-ordinateur) afin de les mettre en place ultérieurement sur le système.
C'est le mode de fonctionnement par défaut au lancement du logiciel.

Mode distant RNIS/WAN

Pour accéder à O.box en RNIS, le PC distant doit être équipé d'une carte interface CAPI reliée au réseau RNIS.
- 67 -
Page 68
Pour fonctionner dans le mode Rnis, le Pc sur lequel est installé O.box Manager doit être équipé d'une carte interface CAPI 2.0. reliée au réseau NUMERIS pour le mode RNIS, ou posséder une connexion Internet pour le mode WAN.
Une fois la connexion établie, les fonctions suivantes du logiciel O.box Manager sont accessibles à distance :
• Importation ou exportation des fichiers de configuration
• Récupération d’informations d’état instantané de O.box lors de la connexion,
telles que observation de trafic, visualisation.
La connexion entre le PC et O.box n'est requise que durant les phases de récupération, d'importation, d'exportation. La connexion est automatiquement libérée dès qu'elle n'est plus requise, les traitements se faisant alors hors connexion.

Possibilités d’utilisation - résumé

Les possibilités d'utilisation varient selon le mode de connexion et le module en cours d’utilisation :
Partie I -
Mode de connexion ⇒ Contenu ⇓ Configuration
téléphonique Configuration webmanager
Configuration LCR Téléchargement Observation de trafic Visualisation Fiche client Maintenance Commandes directes Reset du Pabx
Distante Autonome
Oui Oui
Oui Oui
Oui Oui
Oui Sans objet
Restreint (1) Sans objet
Restreint (2) Sans objet
Oui Oui
Oui Sans objet
Restreint (3) Sans objet
Oui Sans objet
Tableau 1-2 : Modes d’utilisation du logiciel O.box Manager.
(1) Le "mode restreint" permet uniquement de consulter les compteurs de taxes à l'instant où la connexion est établie.
(2) Le "mode restreint" permet uniquement de consulter l’état global de O.box à l'instant où la connexion est établie (visualisation non remise à jour en temps réel).
(3) Les commandes directes permettent la modification de la date et de l’heure, du code système, du passage entre les modes jour et nuit et les réinitialisations.
- 68 -
Page 69
Il n’y a aucune restriction en mode WAN.
Installation et mise en service du
logiciel O.box Manager
Démarrage du logiciel O.box Manager
Pour démarrer le logiciel O.box Manager, il suffit de lancer le programme correspondant, à partir du menu Démarrer de Windows ou en cliquant sur le raccourci associé :

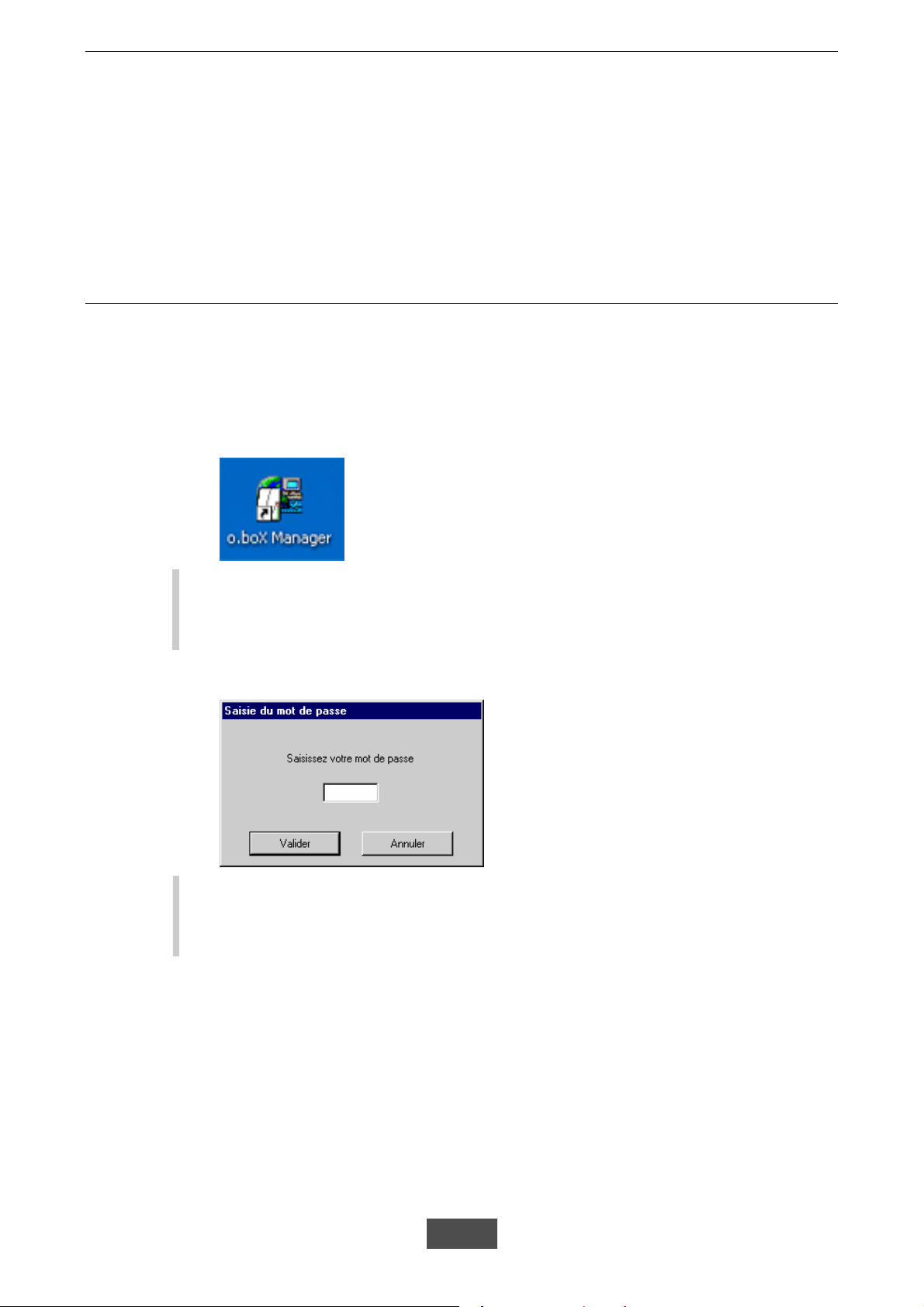

Figure 1-17 : Raccourci de lancement du logiciel O.box Manager
La boîte de dialogue de saisie du mot de passe apparaît :
Figure 1-18 : Saisie du mot de passe.
Saisie du mot de passe d'accès
L’accès au logiciel O.box Manager nécessite obligatoirement la s aisie d'un mot de passe.
• Un mot de passe utilisateur (0000 à la livraison). Le mot de passe utilisateur permet l'accès aux fonctions autorisées par l'installateur.
• Un mot de passe installateur. Le mot de passe installateur permet l'accès à toutes les facultés de gestion et de configuration de l'installation.
- 69 -
Page 70
• Un mot de passe Expert. Le mot de passe expert permet l'accès à toutes les facultés de gestion et de configuration de l'installation, y compris les écrans de maintenance et la partie avancée de la configuration routeur. L’exploitation de ce niveau n’est pas documenté dans ce manuel mais est exposée depuis l’aide en ligne du module routeur de l’application du O.box Manager.
Chaque mot de passe comporte 4 caractères numériques. Il est possible, voire recommandé de modifier le mot de passe par défaut.
Conseil

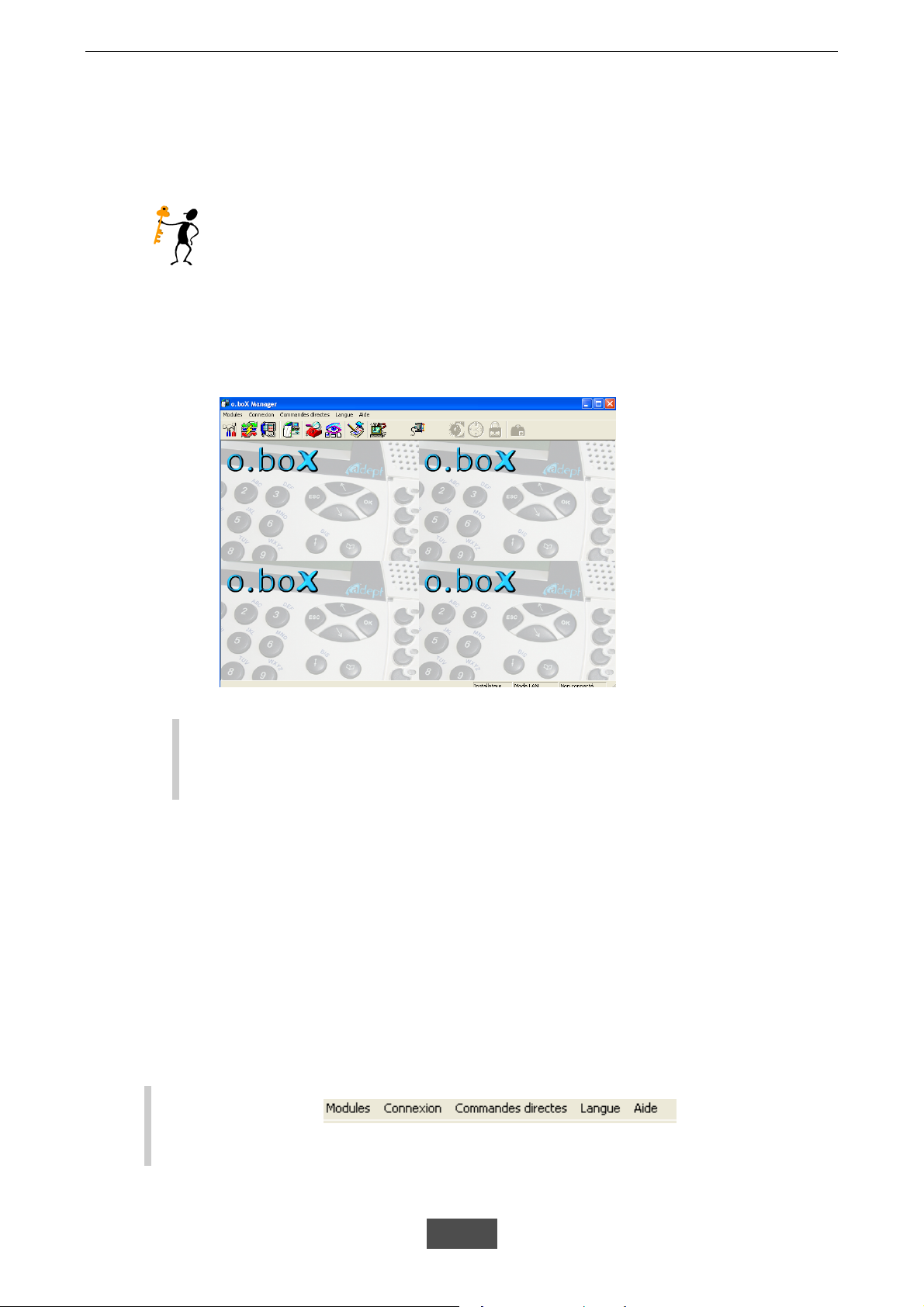

Fenêtre principale :
Après saisie du mot de passe, la fenêtre principale apparaît.
Partie I -
Figure 1-19 : Fenêtre principale de O.box
éléments suivants :
• Une barre de menus, donnant accès aux différentes fonctions par l'intermédiaire de menus déroulants
• Une barre d'outils donnant un accès direct aux modules et commandes
• Une barre d’état donnant notamment les informations suivantes :
Statut avec lequel le logiciel a été lancé. Ce statut dépend du mot de passe saisi
à l’ouverture et détermine si les droits d’accès sont « utilisateur » , « installateur » ou « expert ».
Menus déroulants
Les menus déroulants de la fenêtre principale donnent accès à des fonctions regroupées
La fenêtre principale se compose, de bas en haut, des principaux
par type :
- 70 -
Page 71
Figure 1-20 : Barre de menu au démarra ge
Menu Modules
Ce menu donne accès :
• aux différents modules identifiés par leur pictogramme. Il est aussi possible d’accéder aux modules par appui sur les boutons de la barre d’outils
• aux paramètres de gestion de la liaison du PC à O.box et aux droits d’accès que l’installateur fourni aux détenteurs du code utilisateur.
• à la commande « quitter l’application ». Si vous tentez de quitter l’application alors qu’un configuration est ouverte à l’écran ou en cours de création, le logiciel vous proposera de la sauvegarder. De même, si vous tentez de quitter l’application alors que vous êtes en mode connecté, l’application vous demandera de confirmer votre demande.

Menu Connexion

Ce menu permet de sélectionner le type de connexion entre O.box et le PC (distante, LAN ou Wan) et d'effectuer cette connexion. Les paramètres physiques de connexion LAN sont définis dans la rubrique « paramètres » du menu « modules ».
La fonction « Se connecter » est aussi accessible par appui sur le bouton de la barre d’outils.

Menu Commandes directes

Ce menu n’est actif qu’en cas de connexion LAN. Les commandes directes sont aussi accessibles par appui sur les boutons de la barre d’outils.

Menu Aide

Il permet de connaître la version courante du logiciel O.box Manager par sélection du sous-menu « A propos de l’application »
Pictogrammes de la barre d'outils
La barre d'outils de la fenêtre principale permet un accès direct aux fonctions les plus courantes.

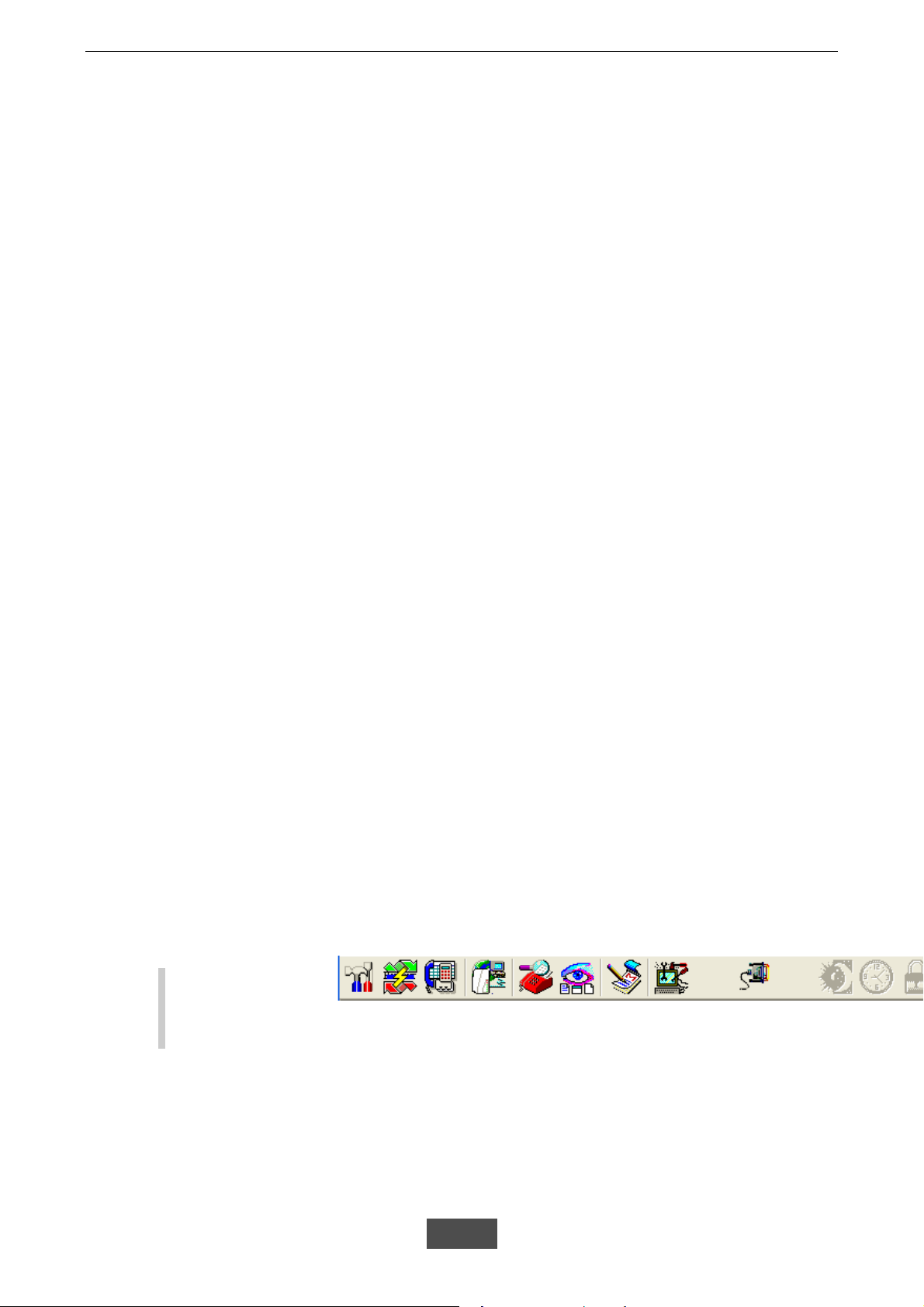

Figure 1-21 : Barre d'outils (avec certains outils en grisé)
Les outils inaccessibles apparaissent en grisé. Dans la figure ci-dessus, il s'agit des outils relatifs à des commandes directes, inaccessibles si le PC n'est pas connecté à O.box. Ces fonctions sont également accessibles à partir des menus.
- 71 -
Page 72
Partie I -
Une bulle d’aide rappelle la fonction associée à chaque outil. Les différents outils disponibles donnent accès aux fonctions suivantes :
Outil Fonction associée
Configuration téléphonique
Configuration de l’accès au serveur Web
Configuration des opérateurs (LCR)
Téléchargement de versions logicielles et de fichiers sons
Observation de trafic
Visualisation
Gestion des fiches client
Maintenance
Etablissement de la connexion entre O.box et le PC Basculement de l'installation en mode jour / nuit
Mise à jour de la date et de l'heure de O.box
Modification des mots de passe
Réinitialisation partielle ou totale de O.box
Tableau 1-3 : Liste des outils disponibles
Gestion des paramètres
La connexion LAN est réalisée en raccordant le port USB du PC au port de O.box en utilisant le câble dédié à cet effet.
Elle peut être effectuée également en raccordant la carte réseau PC et la carte switch Maître avec un câble Ethernet.
Il est nécessaire d’installer le driver fourni sur le CD de O.box.
Attention
d’une connexion LAN réalisée par câblage Ethernet. O.box est doté d’une adresse IP définie par défaut (192.168.1.1), qui est une adresse de passerelle. Dans des configurations particulières, cette adresse peut être modifiée, aussi il sera nécessaire d’adapter l’adresse de connexion de O.box Manager.
Pour modifier ces paramètres :
• Sélectionner le menu Module / Paramètres
Lorsque O.box est administré depuis un PC du réseau local, il s’agit
- 72 -
Page 73
La fenêtre suivante apparaît :

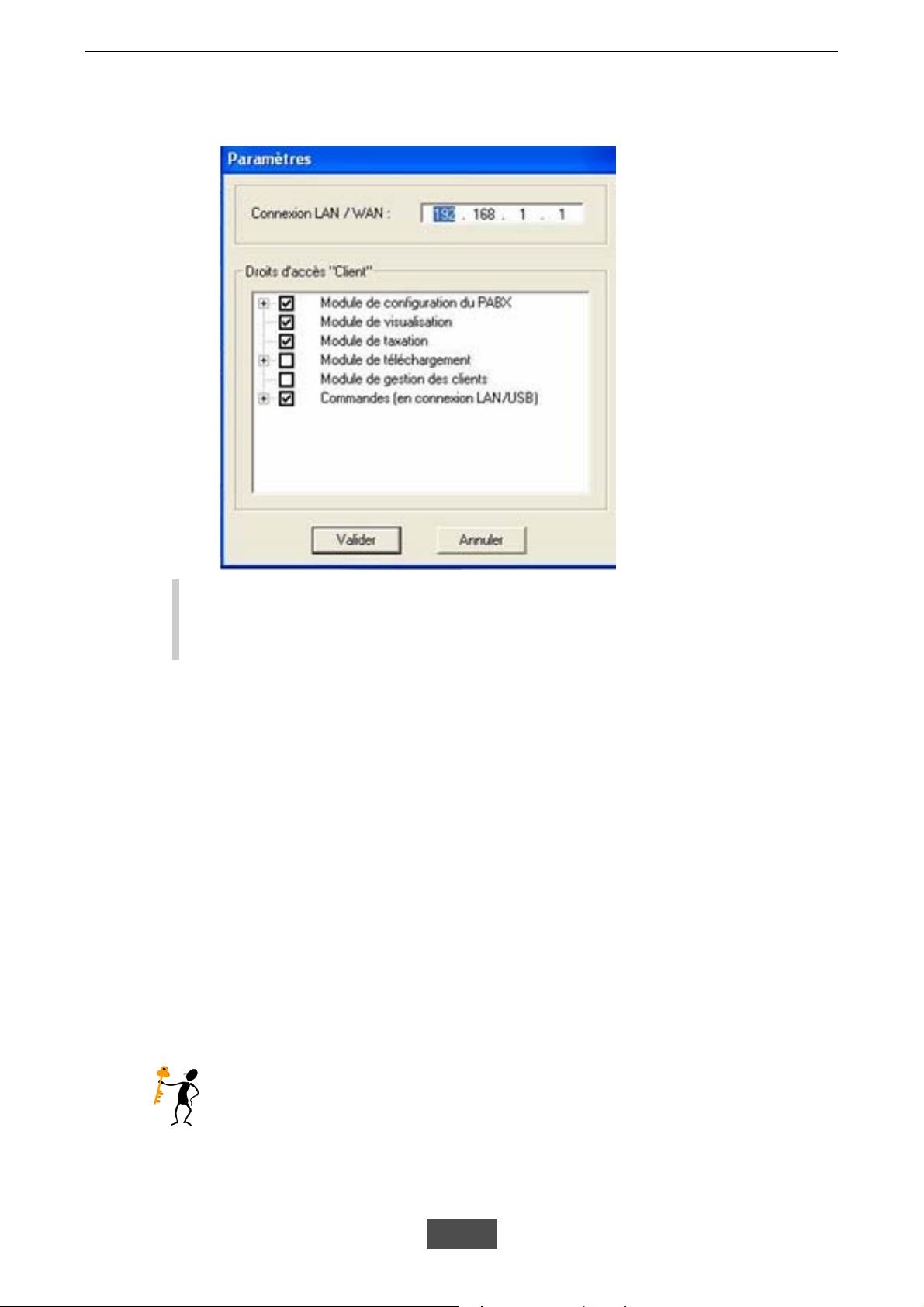

Figure 1-22 : Boîte de configuration des paramètres du logiciel O.box Manager
Il est nécessaire de fermer et relancer l’application pour que ceux-ci soient pris en compte.

Définition des droits d’accès utilisateur

L’installateur a la possibilité de définir les fonctions auxquelles pourra accéder en consultation et en modification l'utilisateur, après saisie du mot de passe utilisateur.
La sous-fenêtre Droits d'accès "Client" reprend l'ensemble des éléments du logiciel O.box Manager.
• En cliquant sur le signe + , on affiche les sous-fonctions regroupées sous la fonction.
• Pour valider l’accès en consultation à une fonction ou une sous-fonction, il suffit de cliquer sur la case associée pour la cocher
• Pour dé valider l’accès en consultation à une fonction ou une sous-fonction, il suffit de cliquer sur la case associée pour la "décocher"
Pour le module de configuration téléphonique, tous les éléments susceptibles d’être modifiés sont suivis d’un case à cocher « modification ». Pour autoriser la saisie ou la modification de paramètres, il faut cocher la case « Modification ».
Si une fonction n’est pas autorisée en visualisation, l’icône d’accès ou son équivalent menu apparaît à l’utilisateur, mais une boîte de dialogue l’informe de son absence de
Conseil
- 73 -
Page 74
Partie I -
droits lorsqu’il tente d’accéder à l’écran correspondant.
Si une fonction est autorisée en visualisation, mais pas en modific ation, l’écran apparaît complété des données que l’installateur aura saisi. Cet écran apparaît grisé et est inaccessible en saisie. Un utilisateur ne peut modifier que les paramètres qu’il peut visualiser.

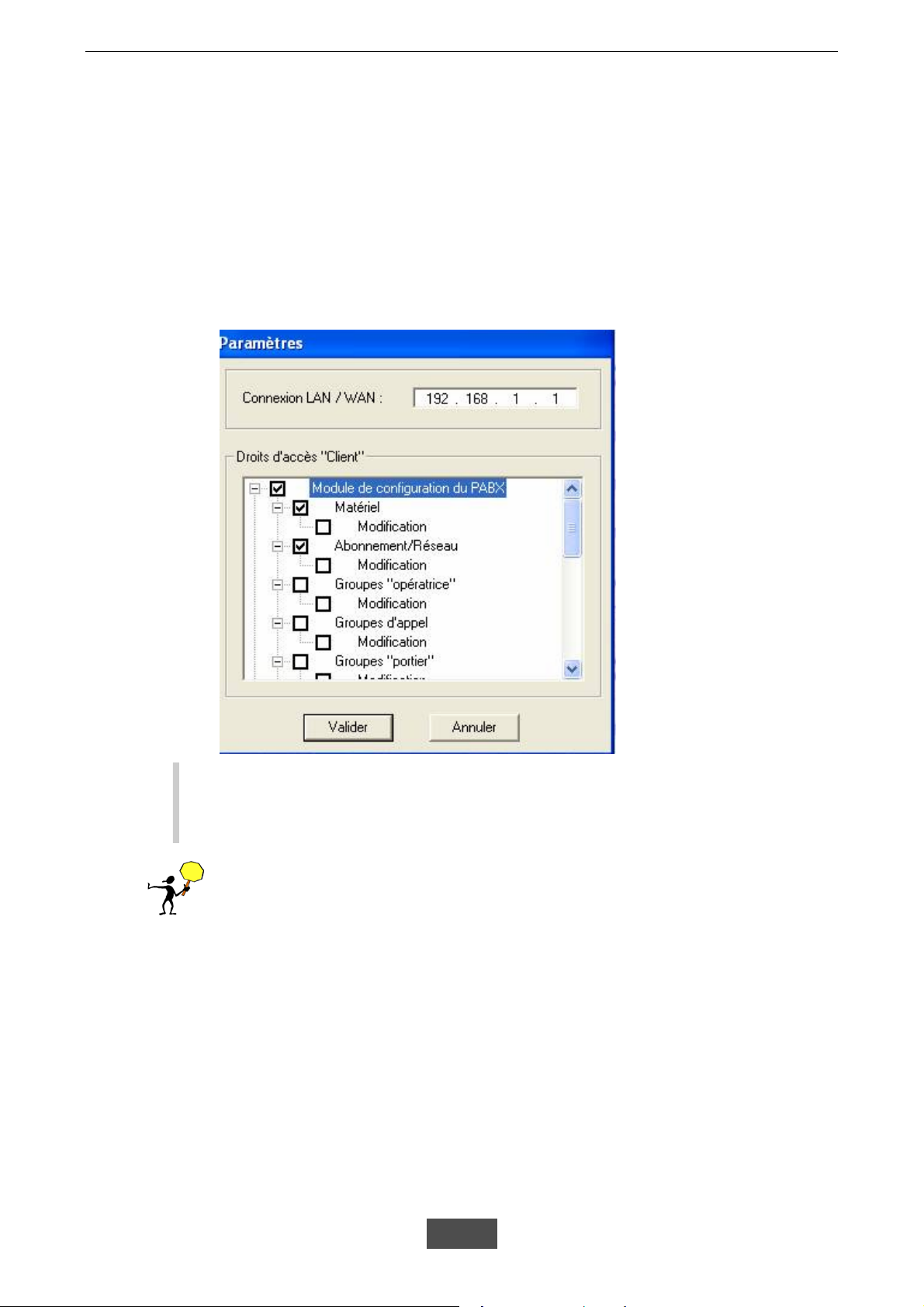

Dans l'exemple ci-dessous, la configuration des Groupes "opératrices" pourra être visualisée sans pouvoir être modifiée alors que la configuration des Groupes d'appel pourra être visualisée et modifiée par l'utilisateur courant.
Attention
Connexion

En mode LAN

Figure 1-23 : Boîte de configuration des paramètres du logiciel O.box Manager
Les modifications éventuelles ne sont prises en compte qu’après redémarrage du logiciel.
Pour modifier les mots de passe, utiliser la commande directe « mot de passe ». Celle­ci est accessible en connexion LAN exclusivement.
- 74 -
Page 75
Dans ce mode, il faut au préalable que le PC d'administration fasse partie du réseau local par connexion au port USB de O.box.
• A partir du menu Connexion, sélectionner LAN
• Etablir la connexion à partir du menu Connexion / Se connecter ou en cliquant
sur le bouton
La connexion LAN est alors établie. Pour déconnecter la liaison entre le PC et O.box :
de la barre d’outils
Sélectionner le menu Connexion / Se déconnecter ou cliquer sur le bouton
barre d’outils.

En mode distant par RNIS

Pour se connecter à distance, par le réseau Téléphonique RNIS, il faut au préalable que le PC soit équipé d'une carte interface CAPI 2.0 32 bits, qu’il soit connecté au réseau Numéris.
Conseil
A partir du logiciel O.box Manager, accéder ensuite au module souhaité. Une boîte de dialogue apparaît. Elle permet d’entrer le numéro d’appel d'O.box.
Valider l'appel. On a alors désigné le numéro distant à joindre. L’appel sera effectif lors des phases
d’importation et d’exportation dans les modules de configuration téléphonique et de l’accès au serveur Web. Dans les modules « visualisation » et « observation de t rafic », la connexion physique sera établie par la commande « actualiser ».
de la
O.box peut être téléadministré en composant n’importe lequel des numéros d’appel Numéris qui lui ont été affectés. Il n’est pas nécessaire d’attribuer un numéro d’appel particulier ou de composer un code de surnumérotation.
Une fois l'échange terminé (import, export, actualisation), la liaison est libérée.

En mode distant par WAN

Pour se connecter à distance, par le réseau Internet, il faut au préalable que le PC possède une connexion Internet Numérique (ADSL ou RNIS)
La connexion distante par WAN nécessite une ouverture de ports spécifiques (2003 et
443) sur le routeur d’O.box. Les ouvertures de ports rendent les équipements plus vulnérables, il ne faut donc pas
oublier de les fermer lorsqu’ils ne sont pas utilisés.
O.box peut être téléadministré en accédant à son adresse IP publique. Deux cas de figure peuvent se présenter, soit O.box possède un abonnement avec adresse fixe, et dans ce cas il suffit de la saisir, soit demander à O.box de délivrer son adresse publique. Pour se faire,
Attention
un écran spécifique de la configuration Web, indique l’adresse IP publique allouée à O.box.
Si O.box ne possède pas d’abonnement Internet ADSL, le mode distant par Wan ne sera pas opérationnel.
- 75 -
Page 76
Partie I -
• A partir du logiciel O.box Manager, accéder ensuite au module souhaité. Une boîte de dialogue apparaît. Elle permet d’entrer l’adresse IP distante d’O.box.
• Valider la connexion.

Connexion et mot de passe

Si le mot de passe utilisé à l’ouverture de l’application O.box Manager est différent du mot de passe mémorisé par O.box (mot de passe utilisé ou modifié lors de la dernière connexion), O.box demande la saisie du mot de passe « système ».
Attention
Une fois la connexion établie, la commande directe « nouveau mot de passe » modifiera à la fois le mot de passe d’ouverture de l’application O.box Manager, et le mot de passe requis à la connexion.
Quitter le logiciel O.box Manager
Pour quitter le logiciel O.box Manager, utiliser le menu Modules / Quitter l'application. Si les modifications courantes n'ont pas été sauvegardées dans un fichier ou exportées
vers O.box, la boîte de dialogue apparaît pour proposer leur enregistrement.

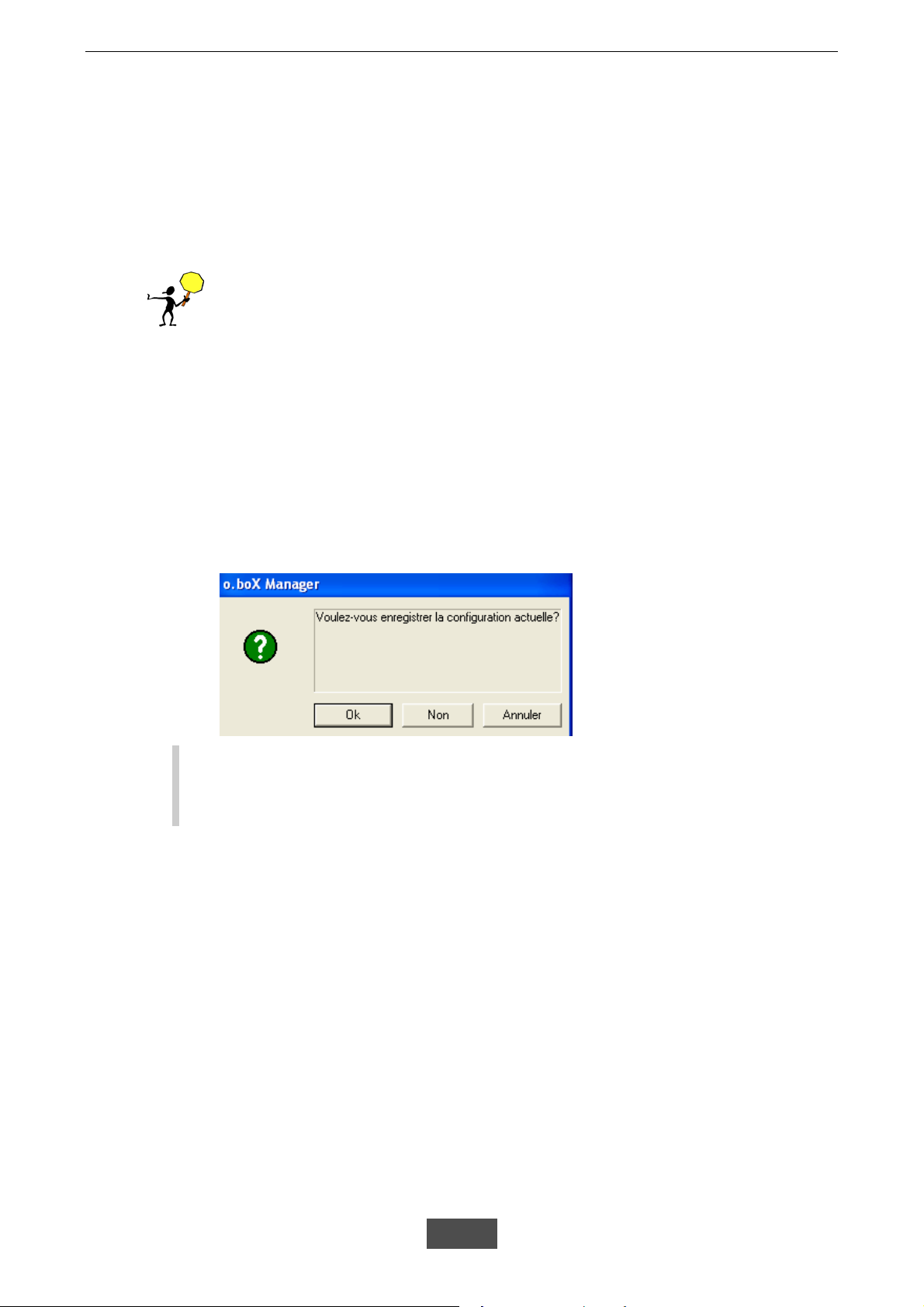

Figure 1-24 : Boîte de dialogue pour sauvegarde de l'installation courante
Une fois que le logiciel O.box Manager est quitté, le mot de passe devra de nouveau être saisi lors du redémarrage d'une nouvelle session.
- 76 -
Page 77
C
C
C
c
c
c
h
h
h
o
o
o
a
a
a
n
n
n
p
p
p
f
f
f
i
i
i
i
t
i
i
g
g
g
t
t
r
r
r
u
u
u
e
e
e
r
r
r
9
9
a
a
a
9
t
t
t
i
i
-
-
-
o
i
o
o
M
M
M
n
n
n
o
o
o
t
t
t
d
d
d
é
é
é
l
l
l
u
u
u
é
é
é
l
l
l
p
p
p
e
e
e
h
h
h
d
d
d
o
o
o
e
e
e
n
n
n
i
q
u
e
i
i
q
q
u
u
e
e
Ce chapitre est destiné à décrire de façon détaillée l'ensemble des opérations permettant la configuration des fonctions téléphoniques de O.box.
- 77 -
Page 78
Partie I -
Utilisation du module de configuration
Accès
L’accès au module de configuration s’effectue à partir du menu Modules / Configuration Téléphonique ou en cliquant sur
apparaît.
Fenêtre de configuration
La fenêtre de configuration se compose principalement des éléments suivants :
• Une barre de titre comportant le nom du fichier de configuration courant
• Une fenêtre de navigation située sur la gauche (1)
• Une zone libre (2) réservée à l’affichage de chaque fonction de configuration
. La fenêtre de configuration

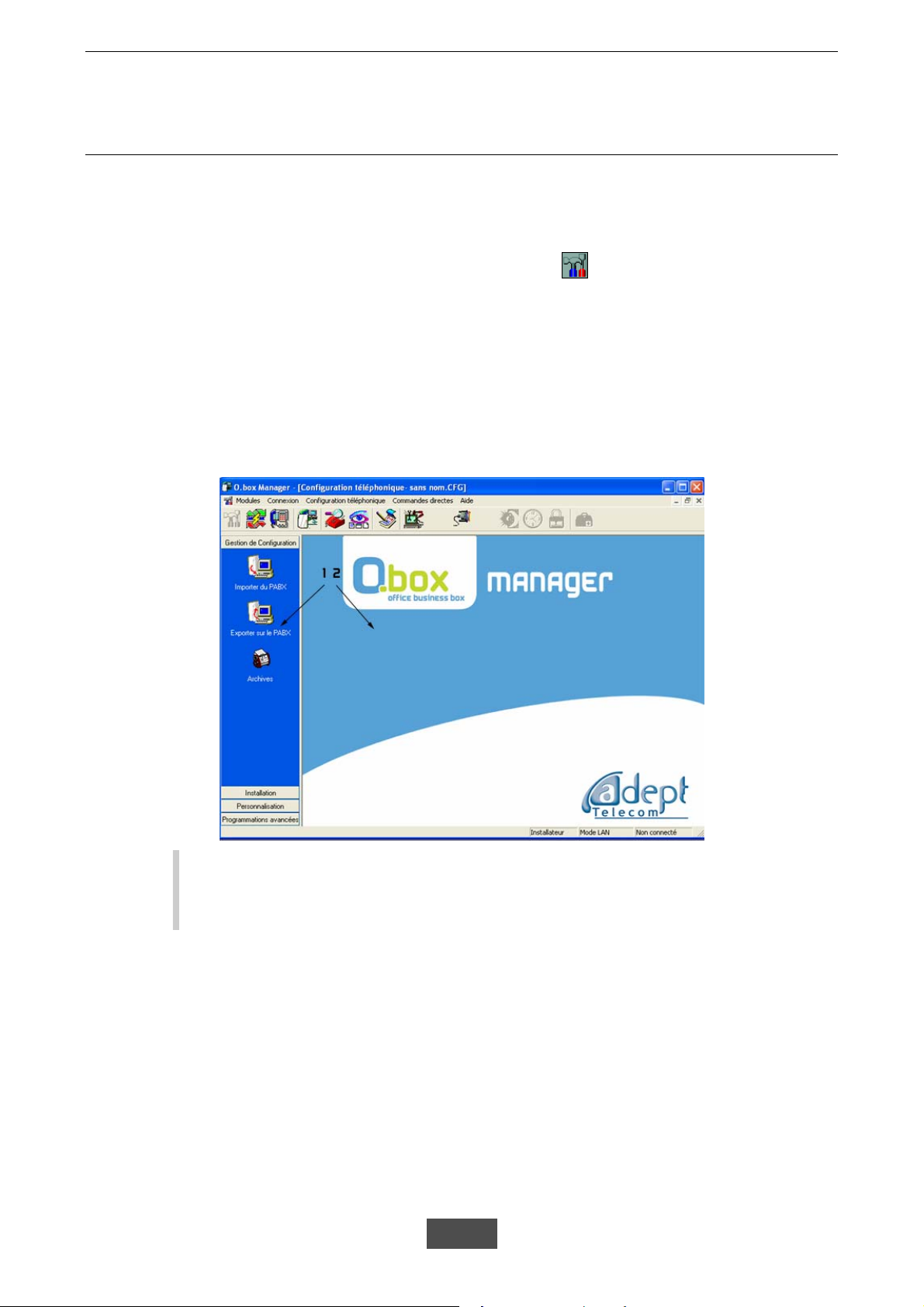

Figure 1-25 : Fenêtre de configuration à l’ouverture du module de configuration

Fenêtre de navigation

La fenêtre de navigation est constituée d’une série d’onglets déroulant, donnant chacun accès à une catégorie de fonctions de configuration différentes (voir figure ci­dessous).
- 78 -
Page 79

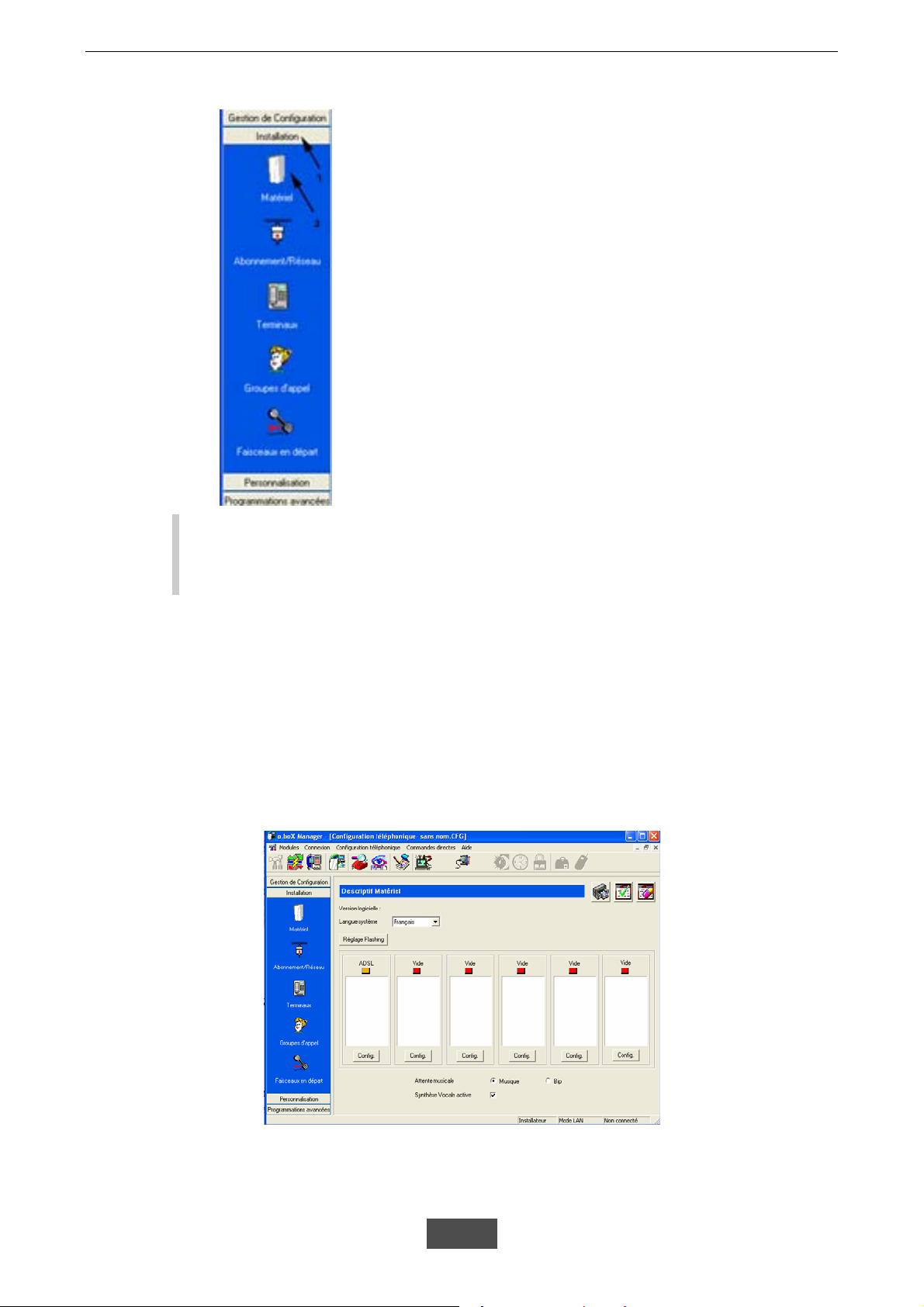

Figure 1-26 : Fenêtre de navigation avec onglet Installation ouvert
La fenêtre de navigation se compose :
• d’onglets situés en partie supérieure et inférieure
• d’une zone regroupant les icônes des fonctions d’une même catégorie précisée
par l’onglet supérieur (1)
L’accès à chaque catégorie de fonction s’effectue en cliquant sur l’onglet correspondant. L’accès à chaque fonction s’effectue en cliquant sur l’icône associé (2).

Fenêtre de configuration après sélection d’une fonction

- 79 -
Page 80
Partie I -

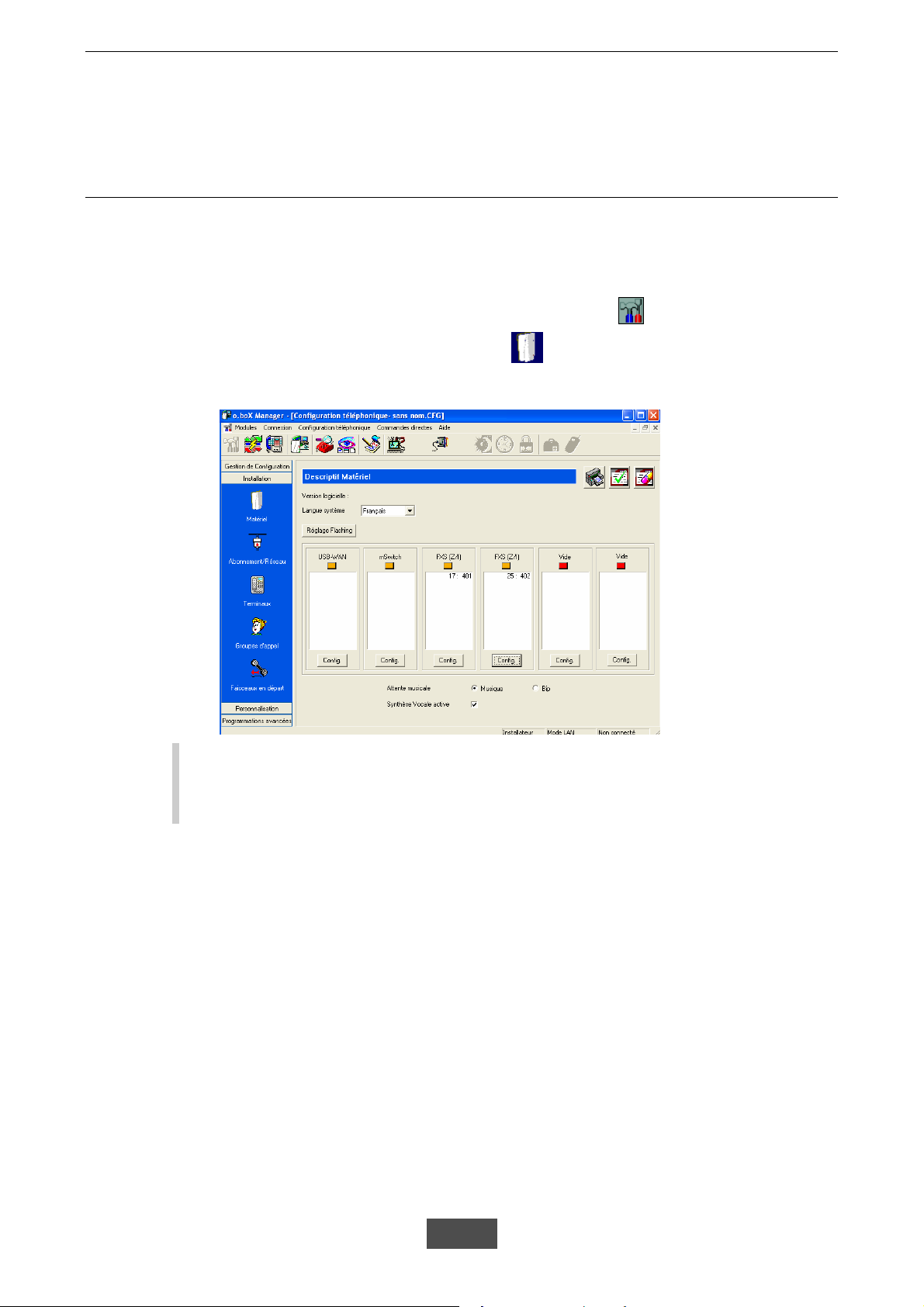

Figure 1-27 : Fenêtre de configuration après sélection d’une fonction
Les boutons suivants apparaissent sur toutes les fenêtres de configuration. Ils donnent accès aux fonctions suivantes.
Bouton Fonction associée
Impression des paramètres de la fenêtre courante
Valider des paramètres de la fenêtre courante après modification
Annulation des modifications des paramètres de la fenêtre courante effectuées depuis la dernière validation
Tableau 1-4 : Boutons des fenêtres de configuration
Onglets du module de Configuration
Les éléments configurables sont regroupés sous quatre onglets. Nous vous recommandons de suivre l’ordre de ces onglets lors de toute configuration
Conseil
• Onglet « Gestion de configuration » : Permet notamment de débuter une configuration par l’usage d’un assistant ou de l’importation de la configuration active dans O.box.
Importer du PABX : Cette fonction permet de charger dans le logiciel O.box
Manager la configuration mémorisée dans O.box
Exporter sur le PABX : Cette fonction permet d’enregistrer la configuration
courante dans O.box
Archives : Cette fonction permet de sélectionner et ouvrir un fichier de
configuration de O.box archivée sur le PC
• Onglet « Installation » : Cet onglet donne accès aux fonctions de configuration téléphonique de base de O.box.
Matériel : Cette fonction permet de renseigner la configuration matérielle de
O.box
Abonnement/Réseau : Cette fonction permet de renseigner les paramètres
réseaux ainsi que l’acheminement des numéros d’appel direct
Terminaux : Cette fonction permet de définir pour chaque poste de
l’installation des paramètres fonctionnels personnalisés (autorisation de la prise directe, protection contre l’intrusion, libellé…)
Groupes d’appel : Cette fonction permet de définir des groupes de postes
associés à chaque numéro d’appel direct et de définir comment sont acheminés les appels vers ces différents numéros.
Faisceaux en départ : Cette fonction permet de définir pour chaque poste de
l’installation les faisceaux principaux et secondaires autorisés pour émettre des appels vers l’extérieur
- 80 -
Page 81
• Onglet Personnalisation : Cet onglet donne accès aux fonctions :
Numéros abrégés : Cette fonction permet de programmer les numéro s abrégés
de l’installation
Horaires : Cette fonction permet de définir les plages jours / nuit pour chaque
jour de la semaine afin de proposer un accueil adapté aux horaires d’ouverture et fermeture.
• Onglet Programmations avancées : Cet onglet donne accès aux fonctions :
Discrimination : Cette fonction permet de définir des restrictions d’appel vers
l’extérieur
Plan de numérotation : Cette fonction permet de personnaliser le plan de
numérotation, c’est-à-dire les numéros internes et codes qui sont attribués par défaut.
Direction : Cette fonction permet en fonction de la numérotation utilisateur,
d’aiguiller l’appel sur un faisceau spécifique. Pour chaque séquence de numérotation, une programmation permet lorsque le faisceau est saturé, d’utiliser un autre faisceau que celui prédéfini. (débordement sans condition).
Gestion des configurations
Une configuration est l’ensemble des données téléphoniques programmées pour l’installation d’un client. Une configuration donne lieu à un fichier de type *.cfg.
Toute création ou modification de configuration n'est prise en c ompte par O.box qu'après exportation (voir cette fonction).
Attention

Créer une nouvelle configuration

Accès à cette fonction
• Menu : Modules / Configuration Téléphonique ou
• Onglet Gestion de Configuration, Menu : Configuration / Nouvelle
A l'issue de la programmation, la configuration créée deviendra la configuration courante à l'écran. Vous pourrez alors la modifier, la sauvegarder, l'imprimer et l'exporter pour la rendre active sur le système.

Charger une configuration existante

Accès à cette fonction
• Menu : Modules / Configuration Téléphonique ou
• Onglet Gestion de Configuration, Icône Archives
Ouvrir
• Recherchez le fichier de configuration (extension CFG).
• Celui-ci étant sélectionné, cliquez sur OK pour charger le fichier.
ou Menu : Configuration /
- 81 -
Page 82
Le nom du fichier ouvert et son chemin sont affichés dans la barre de titre. Cette configuration devient la configuration courante à l'écran. Vous pourrez la modifier, la sauvegarder, l'imprimer et l'exporter.

Enregistrer une configuration

Accès à cette fonction
Partie I -
• Menu : Modules / Configuration Téléphonique ou
• Menu : Configuration / Enregistrer (si vous ne changez le nom du fichier de
sauvegarde)ou Enregistrer sous (pour modifier le nom du fichier)
• Tapez le nom du fichier de sauvegarde (dans le cas où celui-ci change, ou que ce soit le premier enregistrement du fichier) et validez par OK.
Le nom du fichier aura CFG pour extension.

Importer la configuration de l'installation

Importer une configuration permet de rapatrier la configuration active sur O.box. Elle devient alors la configuration courante du PC. Pour importer, O.box doit être au préalable connecté au PC.
En mode de connexion distant, la connexion physique est établie uniquement pendant le temps de rapatriement de la configuration.
Accès à cette fonction
• Menu : Modules / Configuration Téléphonique ou
• Onglet Gestion de Configuration, Icône Importer du PABX
Configuration / Importer
A l'issue de l'importation, la configuration du système devient la configuration courante à l'écran. Vous pourrez la modifier, la sauvegarder, l'imprimer et l'exporter.
ou Menu :

Exporter une configuration vers l'installation

Exporter une configuration permet de transférer la configuration courante à l'écran vers O.box. Pour exporter, O.box doit être au préalable connecté au PC.
En mode connexion distant, la connexion physique est établie uniquement pendant le temps de rapatriement de la configuration.
A l'issue de l'exportation, c'est la configuration courante à l'écran qui est active sur le système. Pour que cette configuration soit mémorisée dans l'O.box, il est nécessaire de procéder à la déconnexion d'O.box Manager, puis de patienter deux minutes.
Accès à cette fonction
• Menu : Modules / Configuration Téléphonique ou
• Onglet Gestion de Configuration, Icône Exporter vers le PABX
Configuration / Exporter
ou Menu :
- 82 -
Page 83
Configuration des paramètres
matériels
La configuration des paramètres matériels permet, après exportation dans O.box de rendre opérationnelle l’ensemble des options matérielles de l’installation.
Accès à la configuration des paramètres matériels
• Menu : Modules / Configuration Téléphonique ou
• Onglet Installation, Icône Matériel
Lors de l'accès à cette fonction, la fenêtre suivante apparaît :
Figure 1-28 : Configuration matérielle type de O.box
Cette fenêtre comporte les éléments suivants :
• Version logicielle, Checksum : Version et checksum du logiciel utilisé par O.box. Cette information peut être nécessaire pour toute assistance auprès de son installateur.
• Langue système : La langue système, par défaut, est le français pour les affichages postes, le guide vocal et l'annonce de base. Il est possible de choisir la langue système parmi 2 choix. La modification de la langue se fait sur l’ensemble de l’installation. Chaque poste peut ensuite changer son guide vocal et ses affichages s’il souhaite revenir à l’autre langue
Attente musicale : Permet de remplacer l’attente musicale par un bip. Synthèse Vocale active : Permet de désactiver le guide vocal. Réglage flashing : Cette option permet de modifier la valeur de prise en compte
d’un flashing de poste analogique. Par défaut la calibration du flashing est comprise entre 180 ms et 345 ms. La fourchette se programme en entrant une valeur mini et une valeur maxi.
- 83 -
Page 84
Partie I -
• Un flashing d’une durée inférieure à la valeur mini programmée sera ignorée par le PABX. Un flashing d’une durée supérieure à
Attention
la valeur maxi programmée sera interprétée comme un raccroché.
Après importation de la version logicielle, O.box reconnaît les cartes installées et « Config » permet de configurer les numéros d’appel interne aux différentes cartes.
• Configuration de la carte : Cette zone permet de définir les différentes options matérielles correspondant à la configuration matérielle de O.box.
Voici les différents types de configuration des cartes sur O.box
Carte USB/Wan ou ADSL

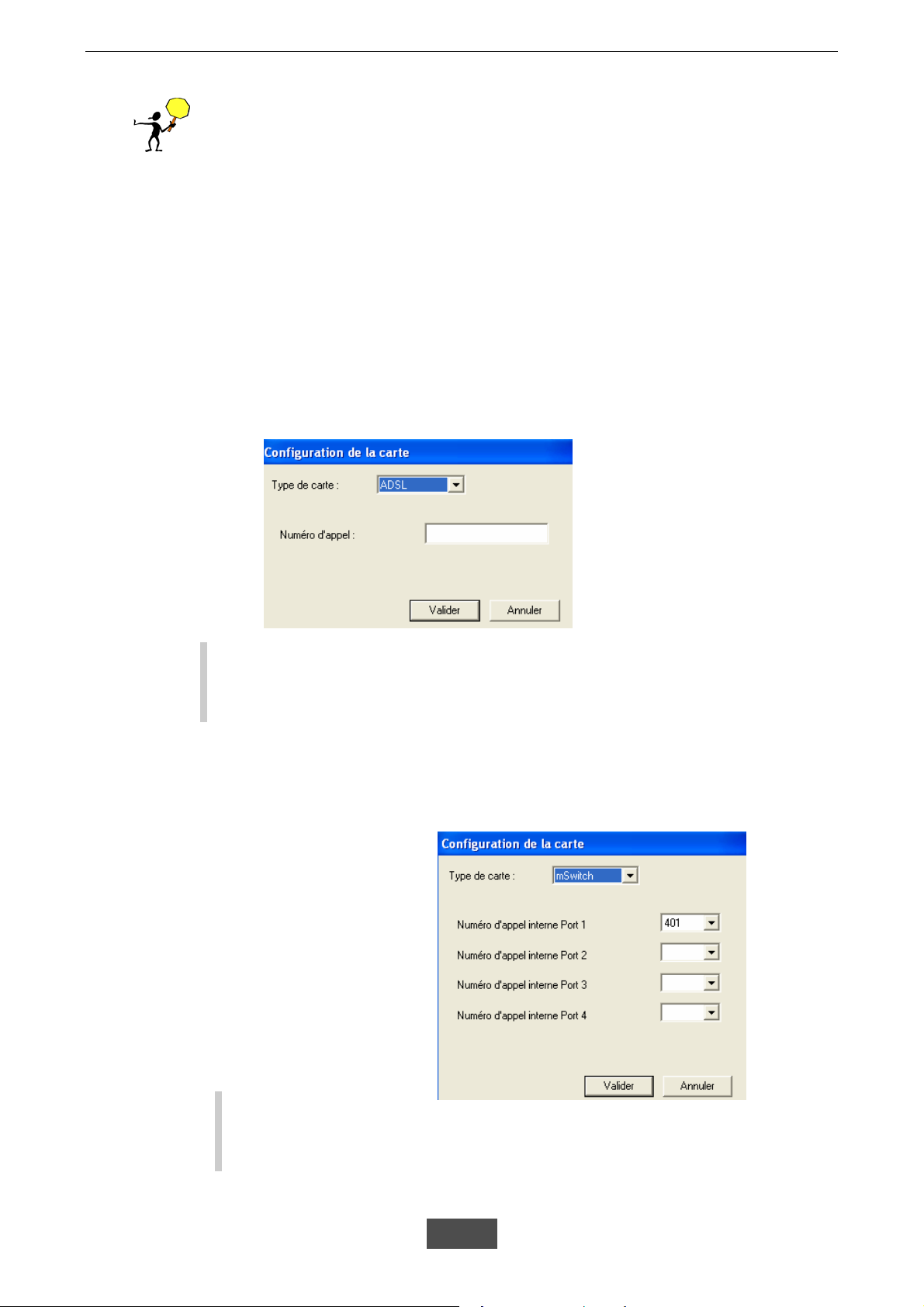

Figure 1-29 : Configuration matérielle Carte ADSL ou USB/WAN
Cet écran permet de configurer le numéro de l’accès ADSL
• Dès lors que vous choisissez le type de carte ADSL, le faisceau IP apparaît dans l’écran caractéristiques réseaux.
Carte switch maître Ethernet
Figure 1-30 : Configuration matérielle Carte Switch maître Ethernet
- 84 -
Page 85
La carte Switch permet le raccordement de 4 postes IP, soit postes dédiés IP.950/IP.930, soit des postes SIP standard. Pour autoriser la connexion de postes IP sur O.box, il est nécessaire d’affecter des numéros d’appel à chaque port, ces numéros étant d’une part issue du plan de numérotation du produit, d’autre part nécessaire à renseigner dans la configuration du poste SIP.
Carte terminaux

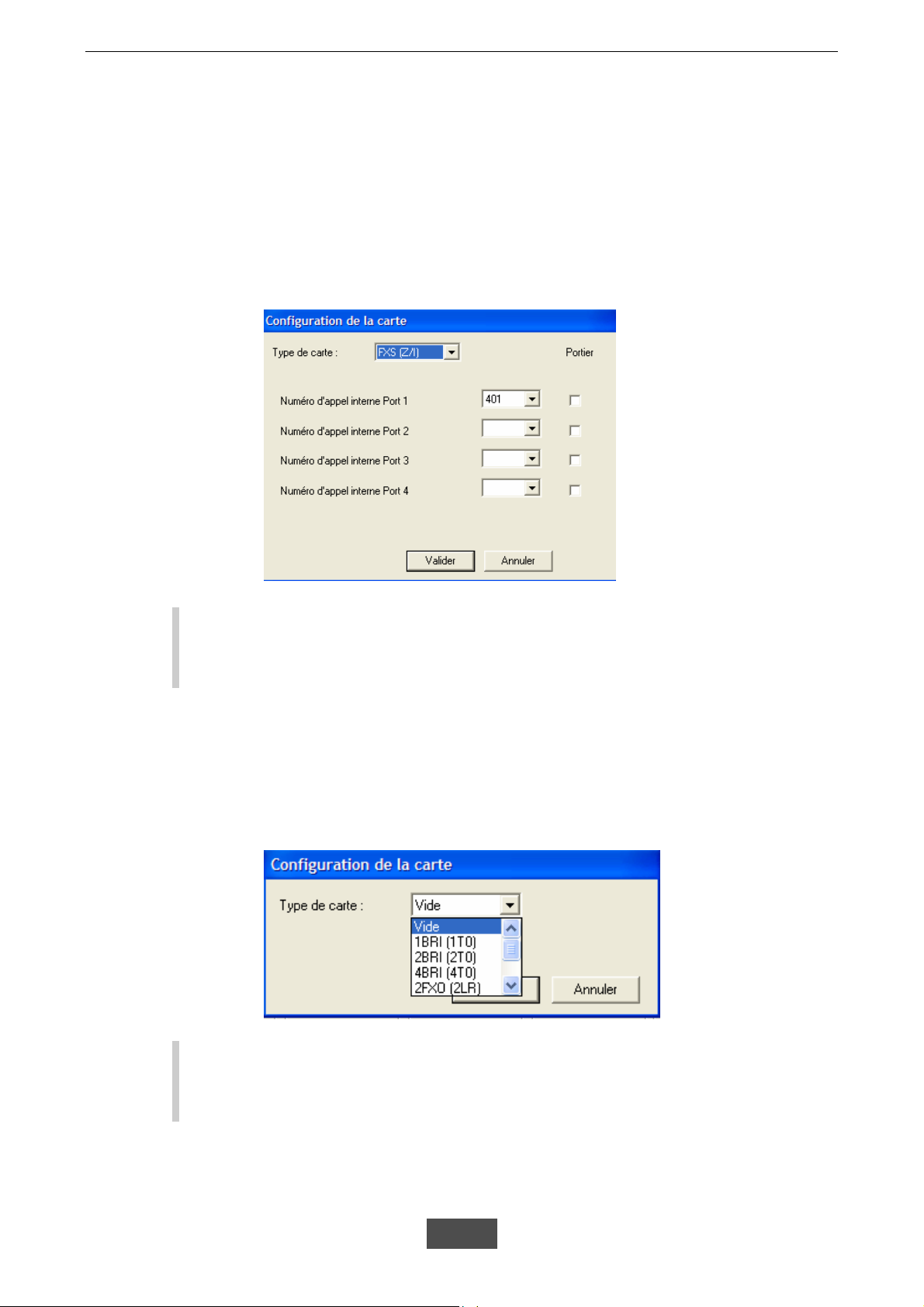

Figure 1-31 : Configuration matérielle Carte Z/I
Grâce au menu déroulant, on peut associer le numéro de poste à chaque port de la carte « 4 postes » appelé carte Z/I. Si un adaptateur portier est sur un port poste, il faut le déclarer. Il est possible de déclarer jusqu’à 4 groupes portier.
Cartes réseaux
Figure 1-32 : Configuration matérielle des cartes
- 85 -
Page 86
Partie I -

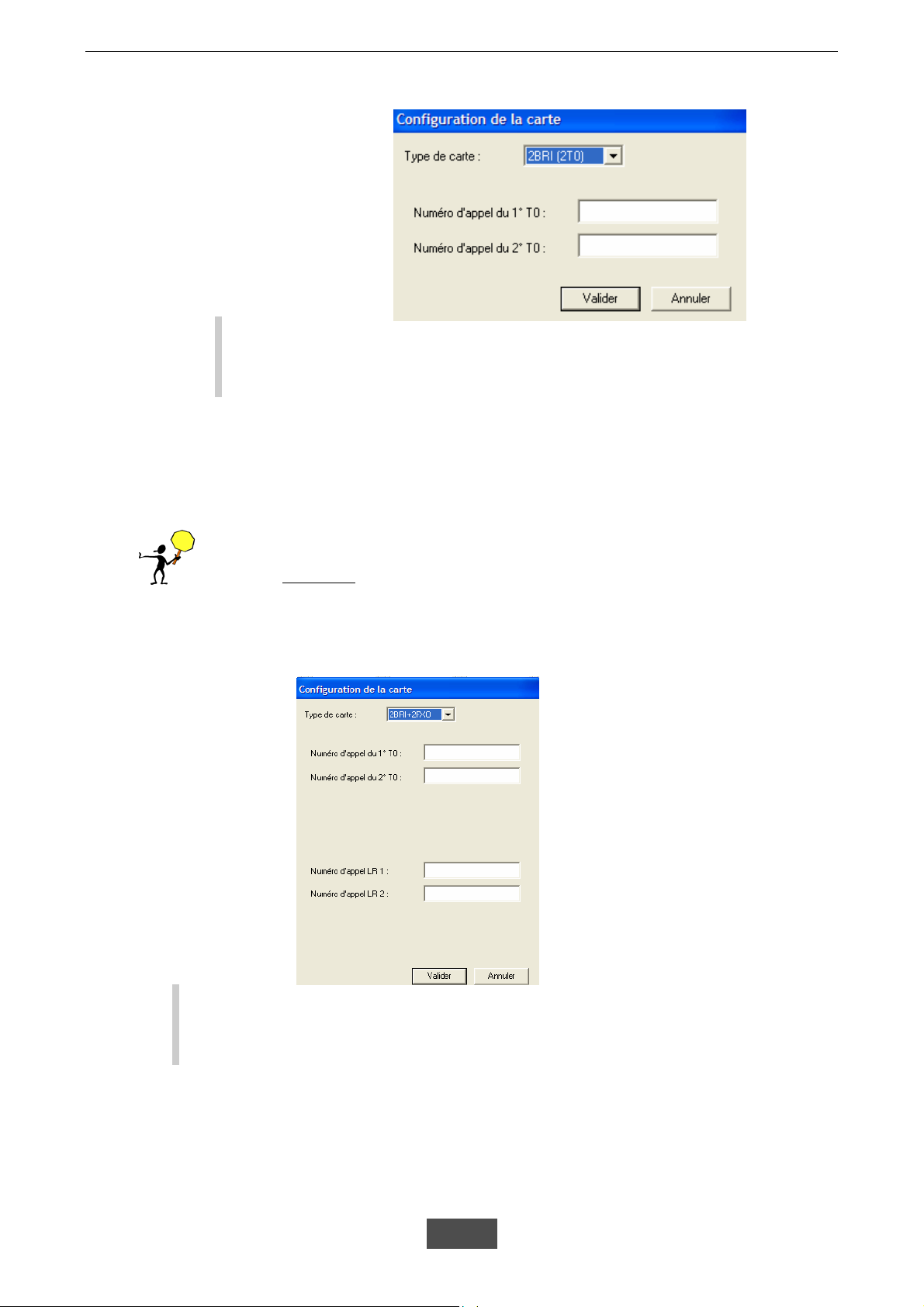

Figure 1-33 : Configuration matérielle type 2TO de O.box
Cet écran permet de configurer les accès de la façon suivante :
• Numéro d’appel du T0 : ce numéro permet de renseigner le numéro d’appel de base propre à chaque accès de base. Dans le cas de 2 accès séparés, renseigner Le champ pour chaque accès.
Attention
Renseigner les 9 derniers chiffres d’appel fournis par l’opérateur (par exemple, pour le numéro 0385739821
, renseigner 385739821)
Carte mixte
Figure 1-34 : Configuration matérielle Carte mixte
- 86 -
Page 87
Préambule

Accès de base

O.box peut être raccordé au réseau téléphonique via un ou deux accès de base ISDN. Chaque accès de base fournit deux lignes réseau pour les communications entre l’installation et le réseau.

Appels directs

Pour chaque accès de base, l’opérateur téléphonique peut attribuer des numéros d’appel direct permettant de joindre directement un correspondant intérieur (poste simple, poste dédié, postes IP dédiés, postes SIP, Fax…).
Abonnement Raccordement

Accès de base séparés

Lors du raccordement à deux accès de base, ceux-ci peuvent être groupés ou séparés. S’ils sont séparés, les numéros d’appel direct sont rattachés à deux numéros d’installation distinctes ainsi qu’à deux groupes opératrice distinctes.

Numéros d’appel direct

Il existe en France deux types de raccordement. En fonction du type de raccordement, les numéros d’appel direct sont attribués différemment par l’opérateur:
• « Sélection Directe à l’Arrivée » en raccordement Euronuméris :
L’opérateur fournit un numéro d’installation (NDI) et des suffixes à 4 chiffres à substituer à la terminaison du NDI
Euronuméris
• Numéros MSN ou DDI en raccordement Euronuméris Plus :
L’opérateur fournit des numéros distincts. Deux modes sont à distinguer : mode multi­point (numéros MSN) ou point à point (numéros DDI)
Euronuméris
Plus
Configuration des paramètres réseau
La configuration des paramètres du réseau permet de définir les modalités d’acheminement des appels extérieurs vers O.box :
• Type d’accès de base
• Numéros d’appel direct
• Principe d’acheminement des appels
• Affectation des numéros d’appel direct aux groupes d’appel
Accès à la configuration des paramètres du réseau
- 87 -
Page 88
Partie I -
• Menu : Modules / Configuration Téléphonique ou
• Onglet Installation, Icône Abonnement / Réseau
Lors de l'accès à cette fonction, la fenêtre suivante apparaît :
Attention

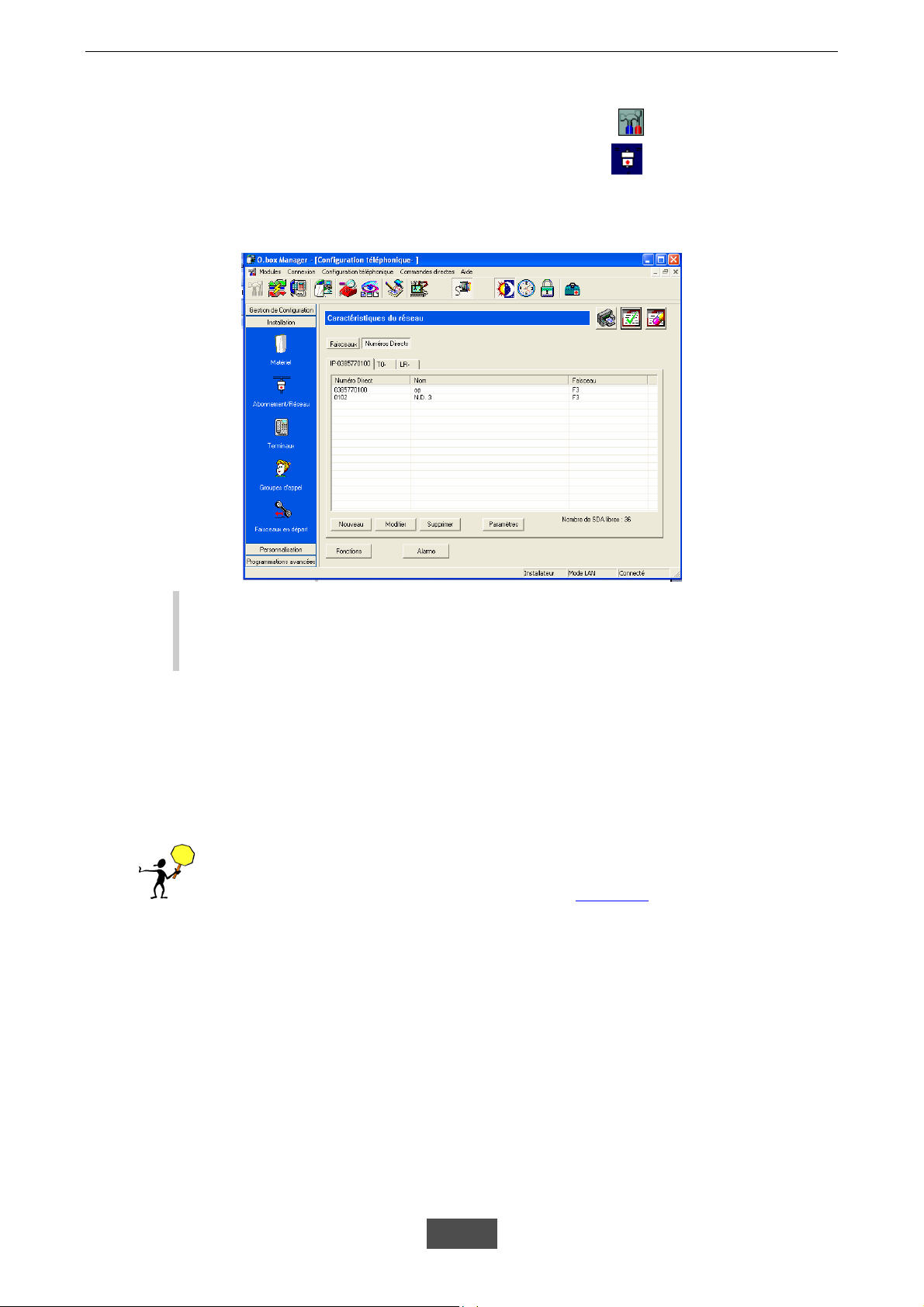

Figure 1-35 : Configuration type des paramètres réseau
Cette fenêtre comporte les éléments suivants :
• Faisceaux : Le nom du faisceau(s’il en a un) est associé à son numéro direct et le nombre de canaux utilisés
• Nouveau, Modifier, supprimer : permettent de modifier le nombre de canaux au faisceau.
Une fois les lignes de numéros directs renseignées, il est nécessaire de procéder à l’exportation de la configuration. Ceci prépare les paramètres du serveur WEB.
La programmation du faisceau IP et des numéros directs associés nécessite une programmation complémentaire dans le serveur Web du produit. CF partie 7 chapitre Voix sur IP
Le faisceau IP n’est pas scindable en plusieurs sous-faisceaux.
Les faisceaux permettent d’attribuer un certain nombre de ressources (nombre d’accès T0, soit le nombre de canaux) à un poste ou à un ensemble de poste.
Un groupement d’accès T0 peut-être divisé en plusieurs faisceaux. Pour chaque groupement d’accès T0, le premier numéro SDA défini correspond au groupe opérat rice du premier faisceau de ce groupement.
Pour l’exemple ci-dessus, on note deux accès séparés, chacun ayant 1 canal.
- 88 -
Page 89
Euronumeris
Plus
Euronumeris
Numéros directs : cet onglet permet de définir l’ensemble des numéros d’appel direct propre à chaque faisceau. Ne renseigner que les 9 derniers chiffres (par exemple, pour le numéro 0385739820
, renseigner 385739820). Dans le cas de 2 accès
séparés, renseigner ce champ pour chaque accès.
Ne renseigner que les 4 derniers chiffres des numéros d'appel directs fournis par l’opérateur (par exemple, pour le numéro 0385739821
,
renseigner 9821)

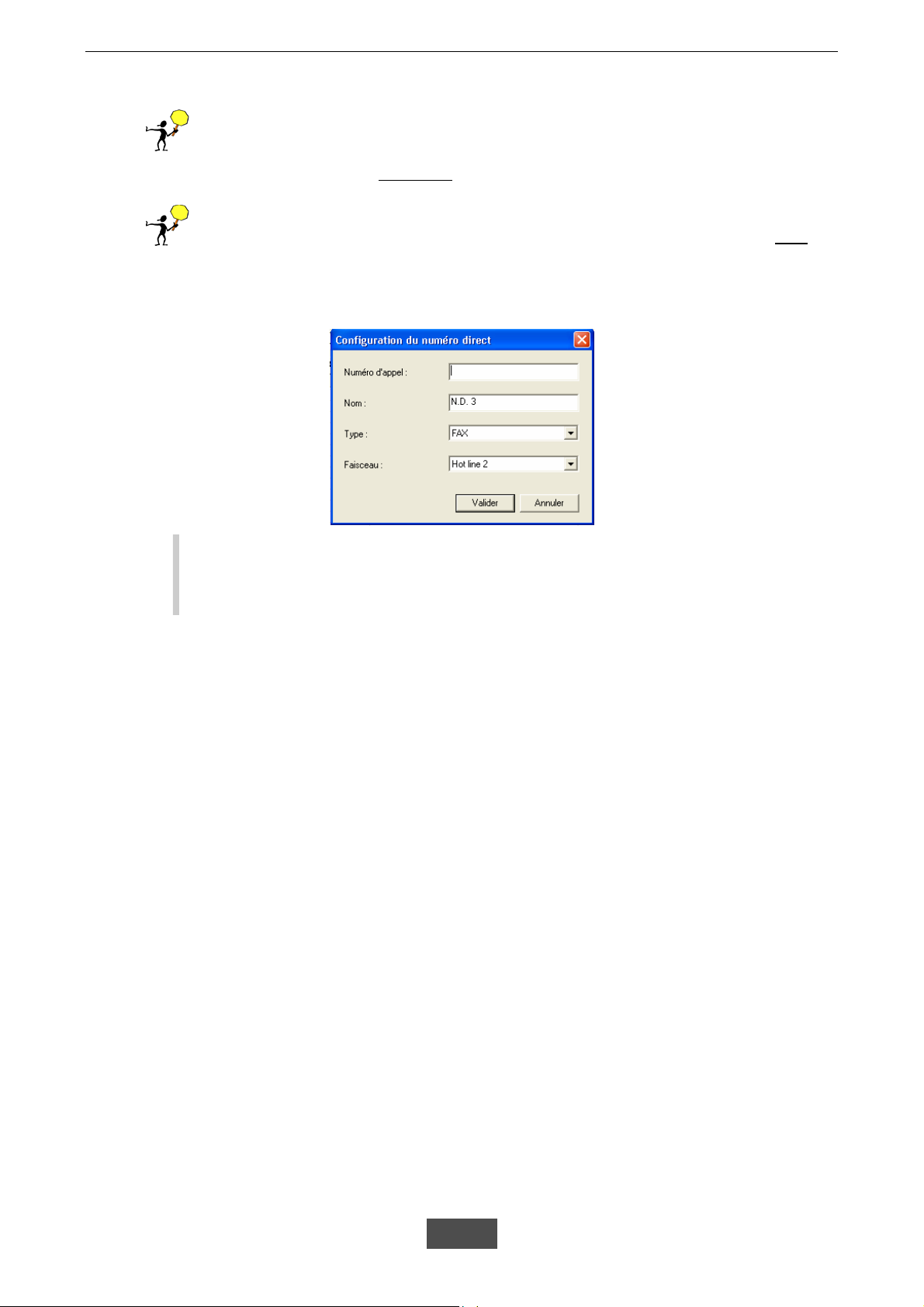

Figure 1-36 : Configuration type du numéro direct
• Nouveau, Modifier, supprimer : permettent de modifier le nombre de canaux au faisceau.
• Numéro d’appel : Le choix du numéro d’appel permet de définir des groupes de postes destinataires d’appels téléphoniques « voix ». vous pouvez saisir un nom de groupe en remplacement du nom ND (ex. direction, comptabilité, Mr Martin). Ce nom est celui du groupement destinataire de l’appel. Il s’affiche sur l’écran du (des) poste(s) dédié(s) du (des) destinataire(s) de l’appel. Si une personne équipée d’un poste dédié appartient à plusieurs groupes ou filtre les appels de plusieurs groupes, elle reconnaît les groupes destinataires de l’appel par affichage du nom de ce groupe. Si vous avez choisi la carte ADSL, vous pouvez écrire le numéro de ligne ADSL dans cet écran si vous ne l’avez pas entré dans Configuration matérielle Carte ADSL.
• Type : cette colonne permet d’associer à chaque numéro d’appel direct un groupe d’appel, par saisie directe d’un libellé ou par sélection parmi une série de choix proposés par défaut (FAX, ALARME, TELEGESTION, DONNEES, ROUTEUR) :
Le choix FAX permet de définir des groupes composés exclusivement de
télécopieurs ou modems raccordés sur un emplacement poste. Ces appels ne déborderont pas sur l’opératrice et ne bénéficient pas de fonctions vocales. Si des terminaux de données affectés au bus S0 forment un groupe d'appel avec numéro MSN / DDI, il n'est pas nécessaire d'affecter la caractéristique "fax".
Le choix ALARME permet de définir des groupes d’appel « alarme » dédiés à une
fonction de télésurveillance. Cette faculté permet d’affecter un caractère prioritaire à tout appel entrant vers ce groupe d’appel particulier. De plus, il est possible de restreindre cette priorité aux appels entrant provenant d’un correspondant identifié par son numéro d’appel direct extérieur à l’installation (numéro de contre appel). Il peut être défini en cliquant sur le bouton Alarme
- 89 -
Page 90
Partie I -
Cette faculté est utilisée par un télésurveilleur, équipement distant de l’installation téléphonique destiné à recevoir et à émettre des appels de façon prioritaire pour assurer des fonctions de sécurité et de télé­surveillance. Lorsqu’il émet des appels vers l’installation téléphonique à surveiller, le télésurveilleur appelle un numéro direct déclaré ALARME. Les terminaux qui composent ce groupe d’appel doivent être d éfini en mode jour et en mode nuit. Seuls des terminaux analogiques peuvent être affectés à ce groupe d’appel. Le seul type d’acheminement autorisé pour ce type de groupe est le mode groupe. L’appel entrant sur ce numéro direct sonnera tous les postes de ce groupe. Il n’y aura pas de débordement vers l’opératrice ni vers le serveur vocal.
Bouton paramètres du groupement T0: ce bouton permet de faire apparaître la
boîte de configuration de l’abonnement réseau.

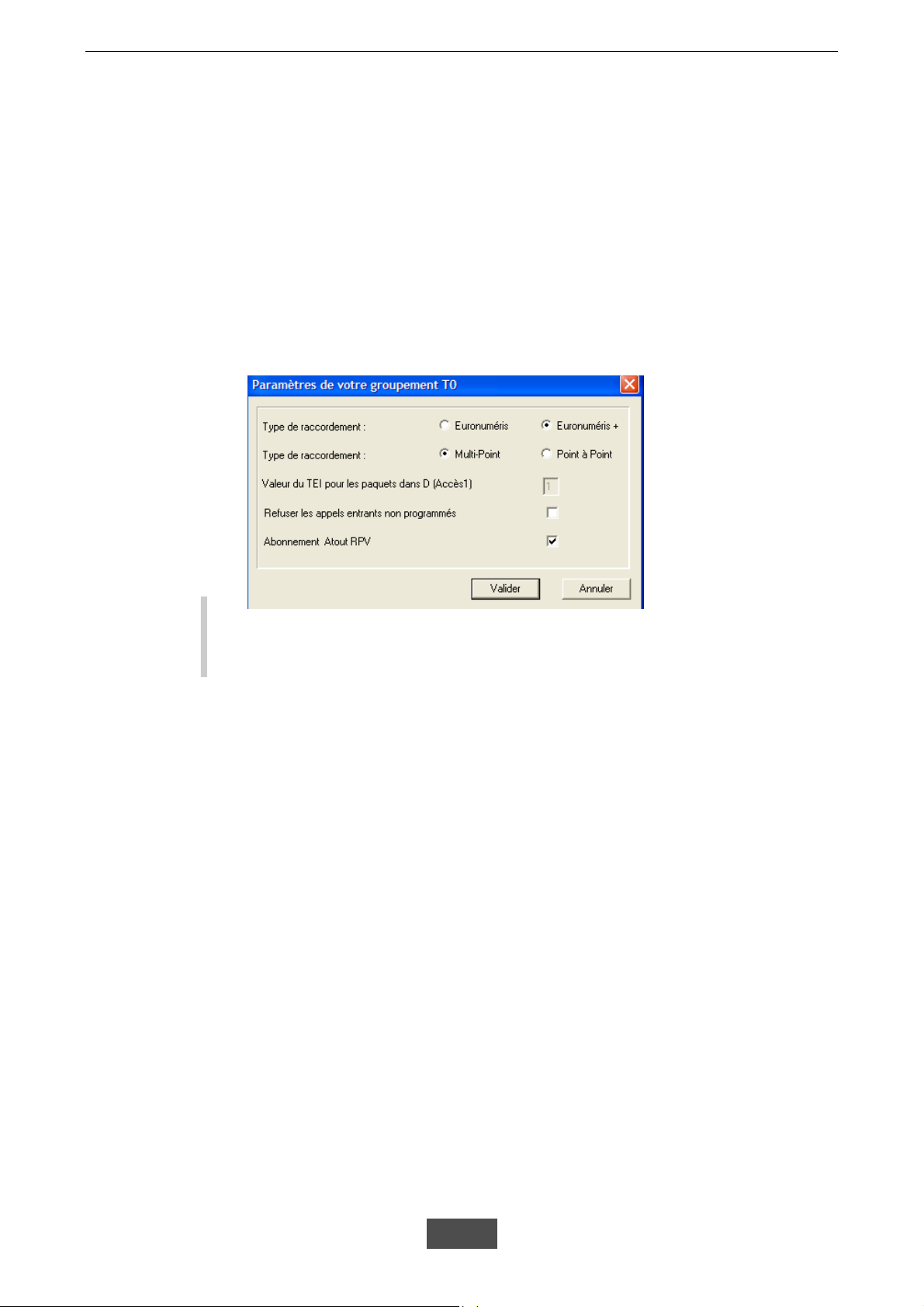

Figure 1-37 : Paramétrage de votre groupement T0
Type de raccordement : L’application vous offre le choix entre un
raccordement de type Euronuméris + et Euronuméris, un raccordement en multi-point ou point à point.
Valeur du TEI pour les paquets dans D (Accès1) : ce champ permet de
visualiser le TEI du terminal de données raccordé au bus S0 pour les communications de données dans le canal D. Ce champ est paramétrable en mode multi-point.
Refuser les appels entrants non programmés : lorsque cette case est cochée,
les appels entrants correspondant à des numéros d’appel directs non programmés ne seront pas acheminés. Si cette case n’est pas cochée, l’appel sera acheminé sur le groupe opératrice.
Bouton Fonctions : ce bouton permet de faire apparaître la boîte de configuration
de l’abonnement réseau.
- 90 -
Page 91
Euronumeris
Plus et
Euronumeris
La boîte de configuration ci-dessous apparaît dans le cas de la version Euronumeris Plus :
Figure 1-38 : Boîte de configuration pour une version Euronumeris plus et Euronumeris
Activer le transfert par aboutement : Cette case permet d’autoriser ou
d’interdire le transfert par aboutement
Autoriser le renvoi permanent par aboutement : Cette case permet d’activer
ou non, les renvois d’appels externes par le biais d’aboutement des canaux B de la machine. Ce renvoi est valable pour l’international, même si le pays ne propose pas le renvoi sur son réseau. Avant d’activer la case, vérifier qu’il n’y ait aucun renvoi d’activer au poste au préalable.
Figure 1-39 : Boîte de configuration du numéro de contre appel
Bouton Alarme : ce bouton permet de faire apparaître la boîte de programmation du
numéro de contre appel correspondant au numéro d’appel extérieur à l’installation du télésurveilleur (voir ci-dessus champ Nom du groupe, type de choix ALARME).
• Bouton paramètres du groupement LR: ce bouton permet de faire apparaître la boîte de configuration de l’abonnement réseau.
- 91 -
Page 92
Partie I -

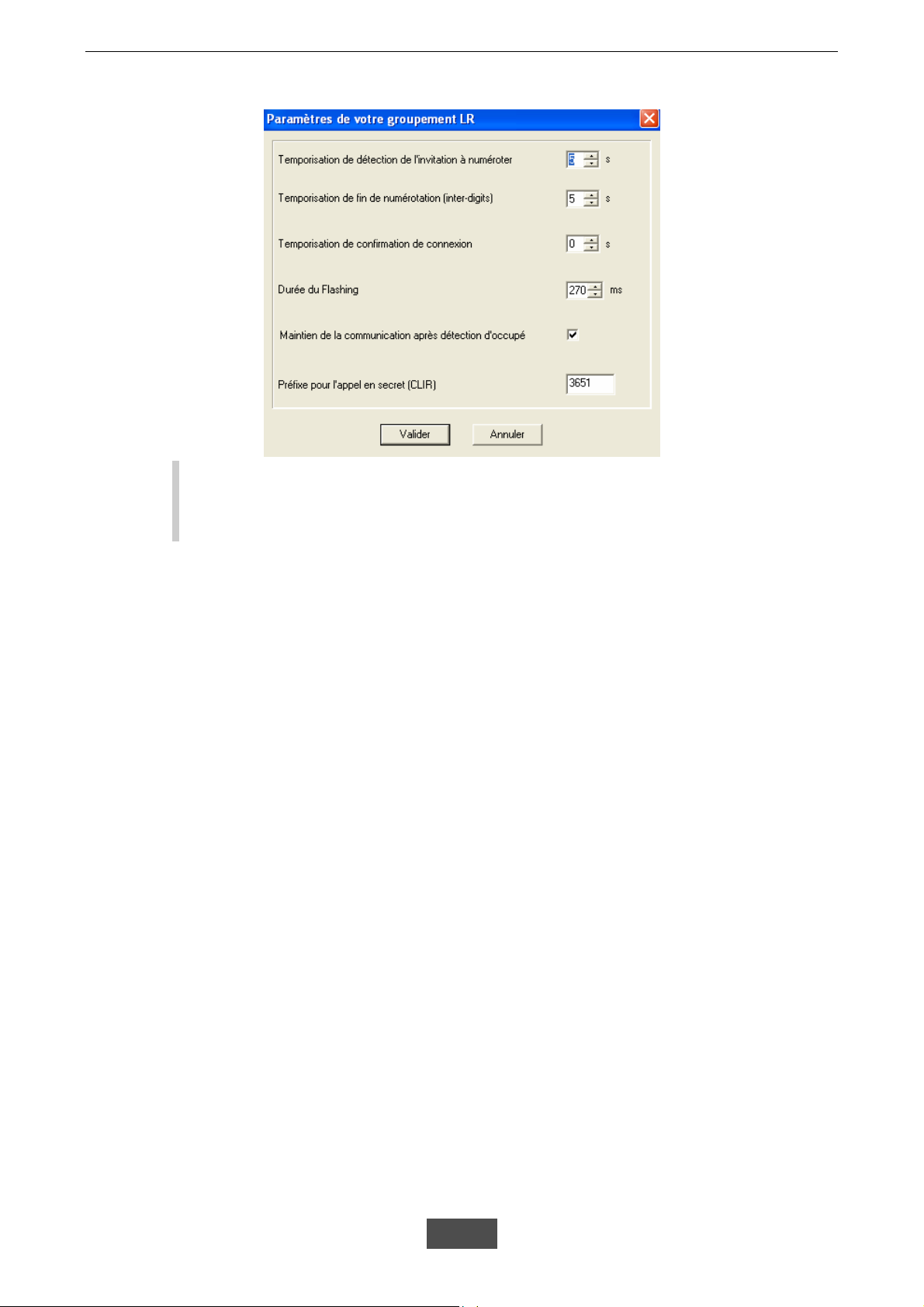

Figure 1-40 : Paramètres de votre groupement LR
Temporisation de détection de l’invitation à numéroter : Lors de la prise de
ligne, temporisation nécessaire à la machine pour détecter le tonalité de l’invitation à numéroter à l’issue du refus de prise de ligne.
Temporisation de fin de numérotation : temporisation nécessaire d’émission du
dernier digit entre 2 codes utilisateur. Au-delà les chiffres ne seront pas émis.
Temporisation de confirmation de connexio n : temporisation nécessaire pour
passer en communication après l’émission du dernier digit.
Durée du flashing : Durée d’émission du rappel enregistreur sur la ligne réseau. Maintien de la communication après détection d’occupé : Diffusion de la
tonalité de libération en interne (tonalité d’occupation) ou diffusion de la tonalité du réseau. Si la case est décochée, la ligne est libérée immédiatement.
Préfixe pour l’appel en secret (CLIR): Ce champ permet de renseigner le préfixe
qui sera émis sur la ligne par le PABX lorsque le poste appelant est programmé en secret. Ce champ est paramétrable. Dans le cas d’une live box, le préfixe est 831.
- 92 -
Page 93

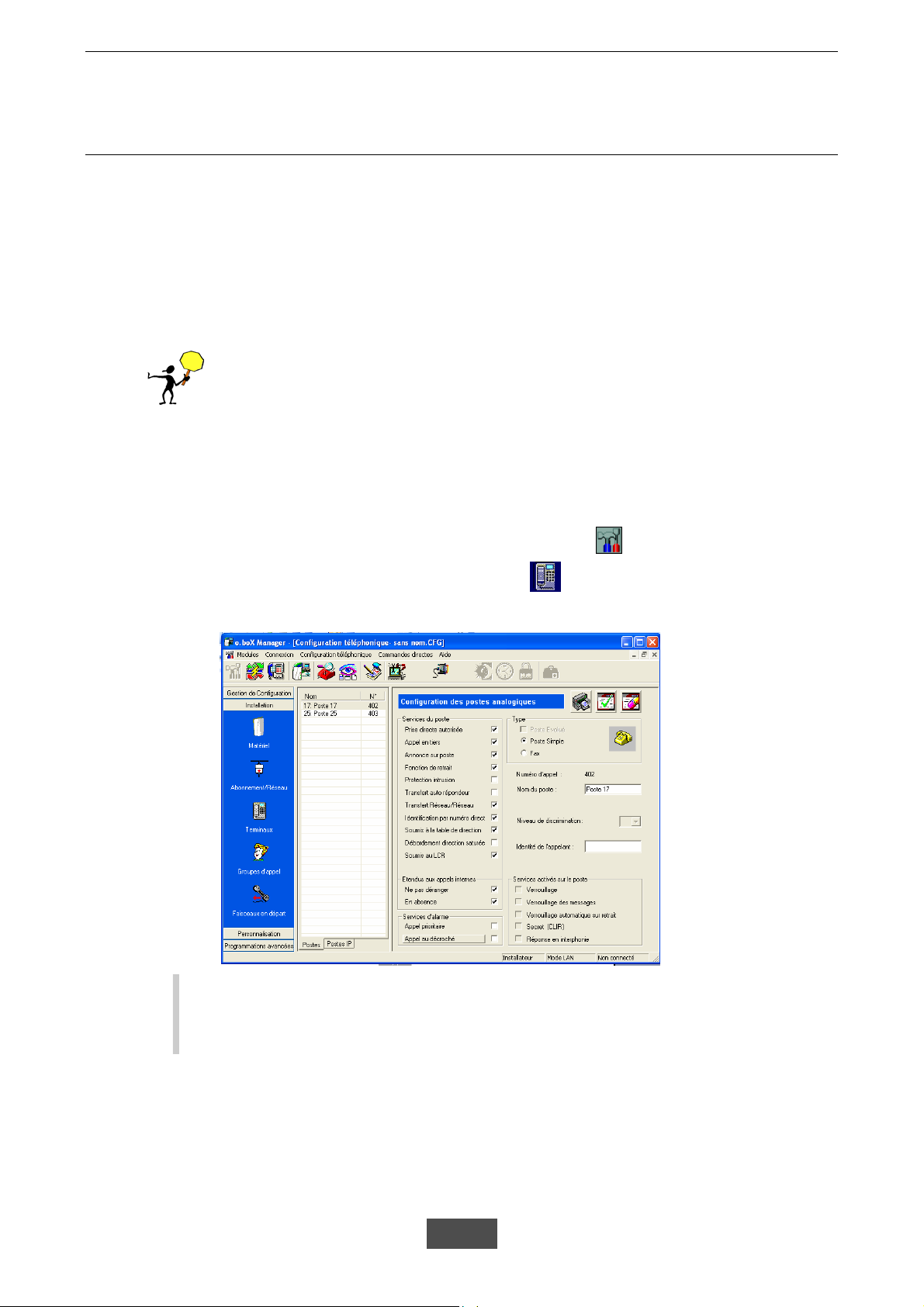

Paramètres des terminaux
Configuration des terminaux
La configuration des terminaux consiste à définir, pour chaque poste de l’installation (poste simple, fax, poste e.950 ou poste e.930) :
les facultés téléphoniques auxquelles il peut avoir accès
• son type (poste simple, poste e.950, poste e.930 ou fax)
• d’autres paramètres tels que par exemple le libellé du poste (nom du poste)
le numéro d’appel intérieur des postes n’est pas configurable à partir de cette fonction, mais directement à partir du plan de numérotation.
Attention
Par ailleurs, le portier, bien qu’utilisant un joncteur de poste n’est pas un terminal de type poste. Il n’apparaît donc pas parmi les types de terminaux configurables à partir de cette fonction.
Accès à la configuration des terminaux
Menu : Modules / Configuration Téléphonique ou
• Onglet Installation, Icône Terminaux
Lors de l'accès à cette fonction, la fenêtre suivante apparaît :
Figure 1-41 : Configuration type des terminaux
• La première fenêtre permet de sélectionner le poste:
• La seconde fenêtre reprend les différents paramètres configurable pour le poste.
Cet écran se présente sous la forme de deux fenêtres:
- 93 -
Page 94
Partie I -

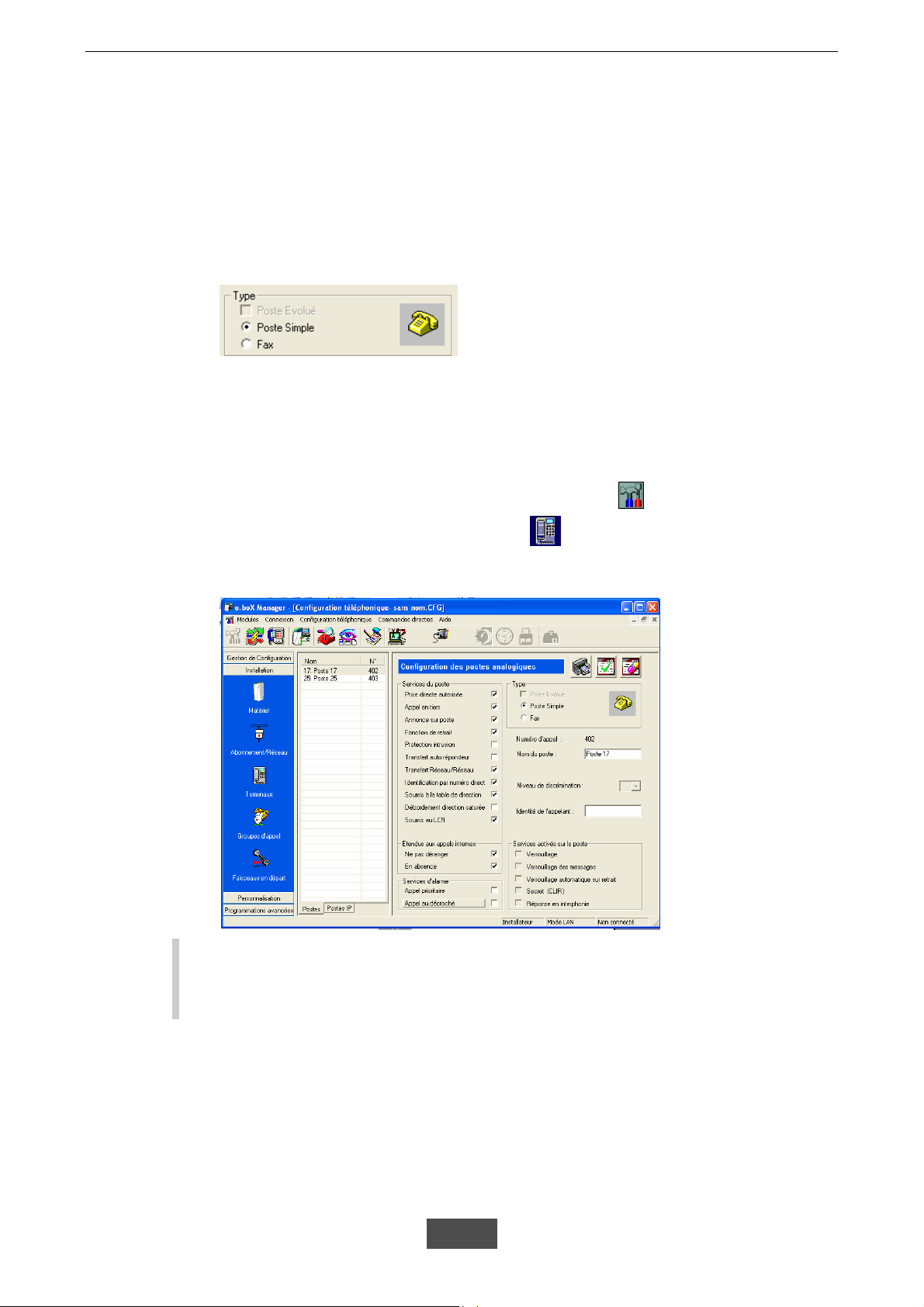

Configuration des postes filaires
Cette fonction permet de configurer les postes simples, les postes poste e.9 50 , poste e.930 et les fax.
Il vous est également facile de reconnaître le terminal raccordé. En haut à droite, l’image montre un poste spécifique et la case poste évolué est cochée.
Pour un poste simple, cet icône apparaît.
Figure 1-42 : type des terminaux
Accès à la configuration des postes filaires
• Menu : Modules / Configuration Téléphonique ou
• Onglet Installation, Icône Terminaux
Lors de l'accès à cette fonction, la fenêtre suivante apparaît :
Figure 1-43 : Configuration type d’un poste simple
, sous-onglet Postes
facultés suivantes :
Le type de poste raccordé : poste (simple, dédié) ou fax
• Cette fenêtre permet de définir les caractéristiques et les
- 94 -
Page 95
Attention
En savoir
plus
Lorsqu’un poste dédié est raccordé physiquement sur le joncteur poste, il
n’est pas possible de le déclarer en tant que poste simple ou fax, il est nécessaire, en cas de modification du type de poste raccordé, de déconnecter physiquement l’équipement e.950 ou e.930, puis d’importer la configuration d’O.box pour y effectuer une modification.
Le nom du poste (16 caractères maximum) Les services du poste (Prise directe autorisée, appel en tiers, annonce sur poste,
fonctions de retrait, protection contre les intrusions, transfert automatique sur répondeur, identification par numéro direct, débordement, ne pas déranger et absence internes, le niveau de discrimination à utiliser, transfert réseau – réseau, et la soumission des appels au LCR). Un service est actif lorsque la case associée est cochée.
Les services d’alarme (appel prioritaire et appel au décroché). Un seul
équipement à la fois peut se programmer à l'un de ces services. Dans le cas de l’appel au décroché, une fois la case cochée, une boîte de dialogue supplémentaire s’ouvre afin de programmer le type d’appel (interne / externe), le numéro d’appel et la temporisation avant l’émission de l’appel après le décroché du poste (comprise entre 1 et 5 secondes).
Identité de l’appelant permet à n’importe quel poste de l’installation de
s’identifier par un numéro personnalisé.
• D'autres informations sur la programmation du poste sont visibles. Ces fonctions sont programmables depuis le poste :
Verrouillage Verrouillage message Verrouillage automatique sur retrait Secret (CLIR) Réponse en interphonie
Toutes les fonctions sont expliquées Chapitre 6 (Facultés des postes intérieurs) dans le paragraphe Classe de Service.
Configuration des postes SIP et IP dédiés
Cette fonction permet de configurer les postes SIP et IP dédiés Il vous est également facile de reconnaître le terminal raccordé. En haut à droite,
l’image montre le poste SIP ou IP dédié.
Figure 1-44 : type des terminaux
- 95 -
Page 96
Partie I -
Accès à la configuration des postes IP
• Menu : Modules / Configuration Téléphonique ou
• Onglet Installation, Icône Terminaux
, sous-onglet Postes IP
Lors de l'accès à cette fonction, la fenêtre suivante apparaît :
Figure 1-45 : Configuration type d’un poste SIP
En savoir
plus
• Cette fenêtre permet de définir les caractéristiques et les facultés suivantes : Le nom du poste (16 caractères maximum) Les services du poste (Prise directe autorisée, appel en tiers, annonce sur poste,
fonctions de retrait, protection contre les intrusions, transfert automatique sur répondeur, ne pas déranger et absence internes, le niveau de discrimination à utiliser, le transfert réseau – réseau et l’identification par numéro direct. Un service est actif lorsque la case associée est cochée.
Les services d’alarme (appel prioritaire et appel au décroché).
Dans le cas de l’appel au décroché, une fois la case cochée, une boîte de dialogue supplémentaire s’ouvre afin de programmer le type d’appel (interne / externe), le numéro d’appel et la temporisation avant l’émission de l’appel après le décroché du poste (comprise entre 1 et 5 secondes).
Identité de l’appelant permet à n’importe quel poste de l’installation de
s’identifier par un numéro personnalisé
• D'autres informations sur la programmation du poste sont visibles. Ces fonctions sont programmables depuis le poste :
Verrouillage Verrouillage message Verrouillage automatique sur retrait Secret (CLIR) Réponse en interphonie
Toutes les fonctions sont expliquées Chapitre 6 (Facultés des postes intérieurs) dans le paragraphe Classe de Service.
- 96 -
Page 97
Groupes d’appel
Programmation des groupes d’appel
La programmation des groupes d’appel consiste à définir leur constitution à partir des postes de l’installation disponibles et à configurer leur fonctionnement, et notamment l'acheminement à partir des numéros d'appel direct.
Configuration des groupes opératrice ou des groupes postes
Accès à la configuration des groupes opératrice (idem pour groupes postes)
• Menu : Modules / Configuration Téléphonique ou
• Onglet Installation, Icône Groupes d’appel
Lors de l'accès à cette fonction, la fenêtre suivante apparaît :

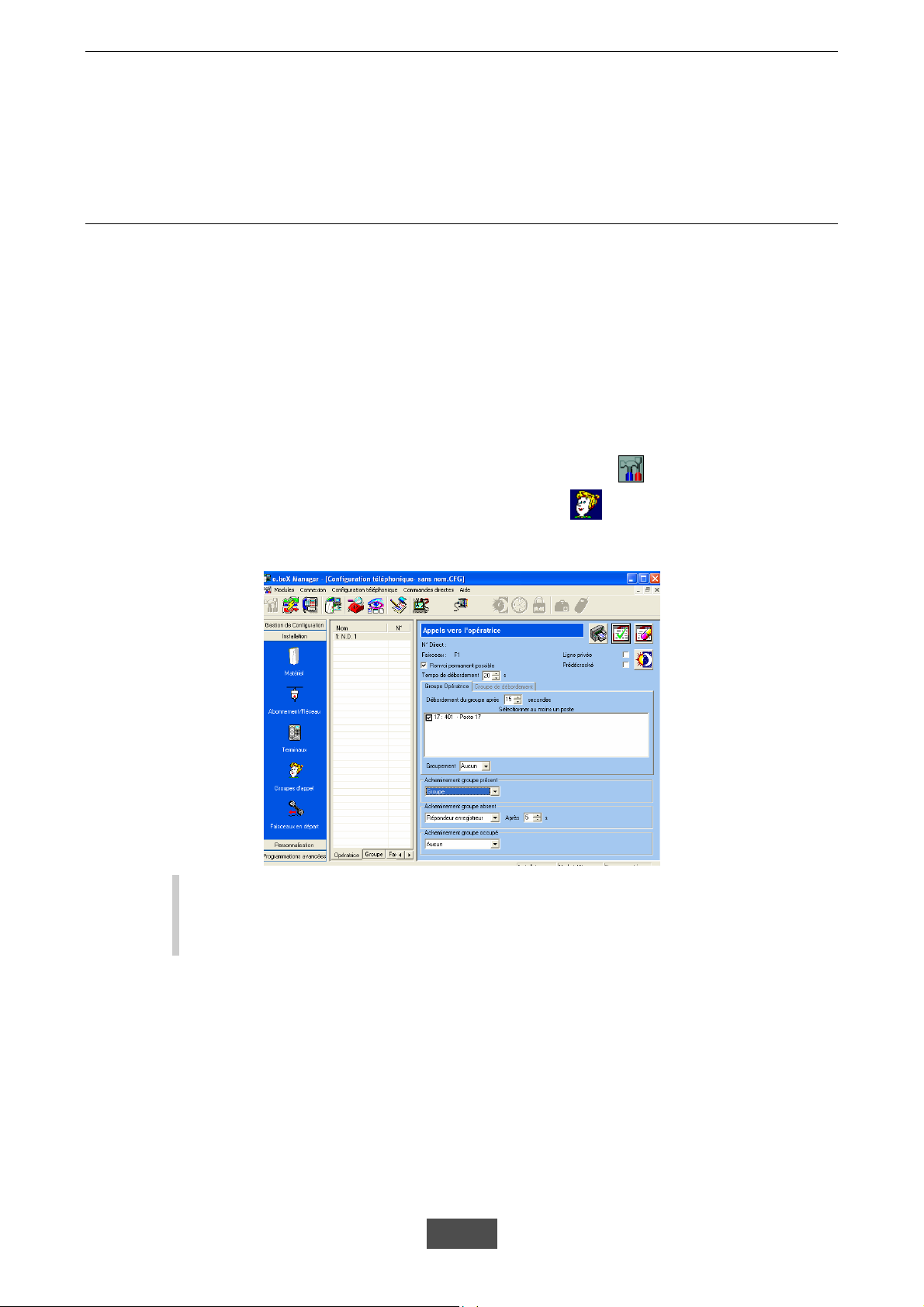

Figure 1-46 : Configuration type d’un groupe opératrice
, sous-onglet Opératrice
Cette fenêtre comporte les éléments suivants :
• N° Direct … : Ce numéro correspond au numéro d’appel direct associé à ce groupe opératrice. Il est programmé dans la fenêtre de configuration réseau. Tempo de débordement : Ce champ permet de définir la durée au bout de laquelle un appel acheminé initialement vers un autre groupe d’appel, est réacheminé vers le groupe opératrice.
• Ligne privée : Si cette case est cochée, l’interception des appels extérieurs sur ce groupe n’est pas autorisée.
• Prédécroché : Si cette case est cochée, une annonce de prédécroché personnalisable est diffusée à l’appelant qui a composé ce numéro direct. Après
- 97 -
Page 98
Partie I -
diffusion, c’est l’acheminement prévu en programmation qui est effectué. Le prédécroché n’est pas appliqué quand le mode d’acheminement choisi est « renvoi », « messagerie vocale » ou « standard automatique ».
• Renvoi permanent possible : permet d’autoriser le renvoi permanent.
• Icône Jour/Nuit
: Cette icône permet de basculer l’écran de configuration
du groupe du mode jour vers le mode nuit, et réciproquement.
Mode jour : Lorsque les paramètres sont affichés en couleur foncée sur fond
bleu, ils correspondent au fonctionnement du groupe en mode jour.
Mode nuit : Lorsque les paramètres sont affichés en couleur claire sur fond bleu
foncé, ils correspondent au fonctionnement en mode nuit.
• Onglet Groupe Opératrice - Sélectionner de 1 à 24 postes Cet onglet permet de définir à l’aide de cases à cocher les postes de l’installation qui constituent le groupe opératrice. Les postes affichés non cochés ne sont pas sélectionnés.
Un groupe d’appel interne est composé de un ou plusieurs postes qui est associé à un numéro d’appel direct externe et/ou interne. Il peut être présent ou absent en fonction de l’état de retrait des postes qui le composent.
• Groupement et numéro de tête: 3 paramètres sont proposés
diffusion : Tous les postes du groupement interne sont sonnés tête tournante : Le premier appel fait sonner le premier poste puis tous les
autres au bout de 5 secondes (temporisation de base), le deuxième appel fait sonner le 2
ème
poste puis tous les autres, et ainsi de suite.
Tête Fixe : Le poste 4XX que l’on a choisi prioritaire est sonné puis tous les
autres postes après 5 secondes.
• Acheminement groupe présent et groupe absent: Les paramètres définis dans cette zone de saisie permettent de définir le mode de réception et d’acheminement des appels à destination du groupe opératrice.
Une liste déroulante permet de sélectionner le mode d’acheminement des appels vers le groupe opératrice parmi les modes suivants :
Attention
Groupe : Tous les postes du groupe opératrice sont sonnés, exceptés les postes
en absence. En cas de non réponse au bout d’une temporisation programmable, les appels sont réacheminés vers le groupe de débordement (voir paramètre Débordement du groupe ci-dessus).
Le mode groupe est le seul mode qui se différencie pour la configuration des groupes opératrice des groupes p os t e. Le groupe opératrice est expliqué ci-dessus.
Pour le groupe poste il est possible pour chaque numéro direct du groupe postes, de renseigner un numéro direct pour recevoir l’appel externe en débordement. Cette programmation se fait en cliquant sur la case « Débordement
du N° direct »
- 98 -
Page 99

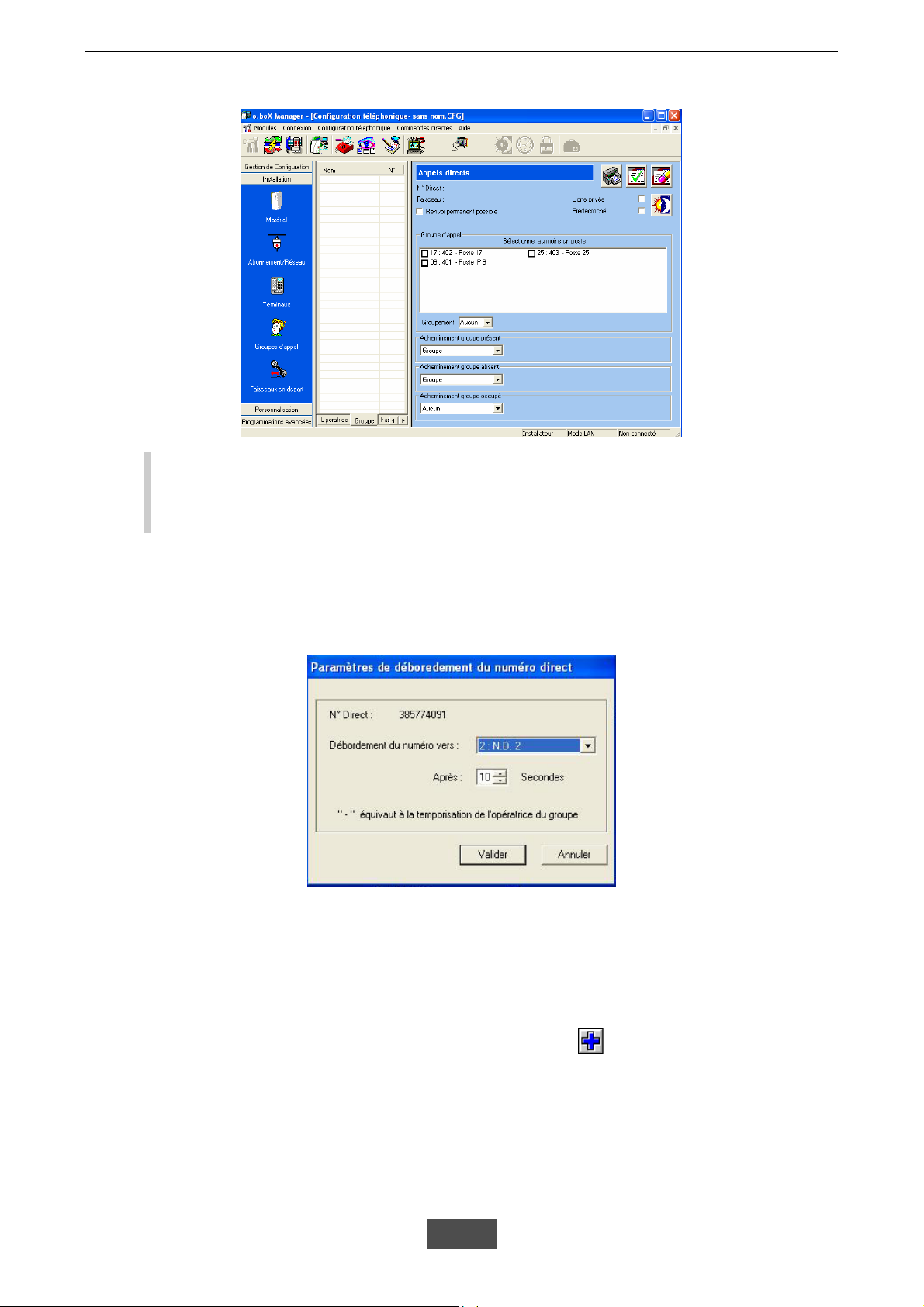

Figure 1-47 : Configuration du groupe postes pour l’acheminement grou pe
Ensuite l’écran ci-dessous apparaît dans lequel il suffit de noter vers quel numéro vous souhaitez que s’effectue le débordement. Une temporisation est alors programmable pour ce débordement. Il est ainsi possible de faire déborder un appel de numéro direct en numéro direct pour enfin acheminer l’appel en cas de non réponse à l’opératrice.
Figure 1-48 : Renvoi Acheminement groupe présent ou ab sent
Renvoi : Les appels sont immédiatement réacheminés vers le numéro d’appel
extérieur renseigné à l’aide de la touche de l’installation.
, parmi un des numéros abrégés
- 99 -
Page 100
Partie I -

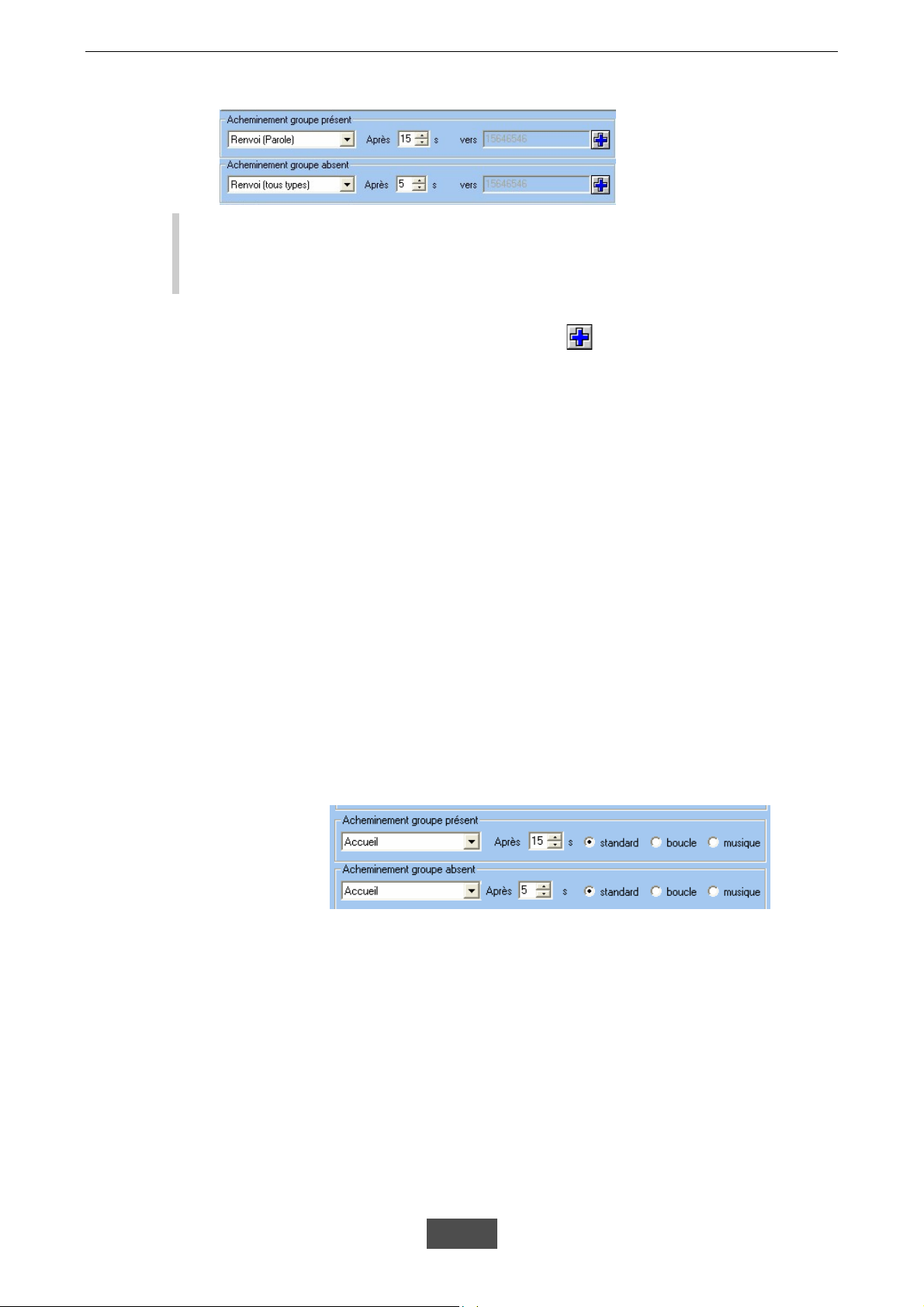

Figure 1-49 : Renvoi Acheminement groupe présent ou ab sent
Les appels sont réacheminés au bout d’une durée programmable vers le numéro d’appel extérieur renseigné à l’aide de la touche
, parmi un des numéros abrégés de l’installation. On peut préciser la nature du service renvoyé : Ce paramètre permet de limiter le renvoi aux appels voix (Parole) ou inclure aussi les appels de données (Tous).
Répondeur simple : Tous les appels sont réacheminés au bout d’une durée
programmable vers une annonce vocale personnalisable
- Après X secondes: Ce paramètre (valable pour le répondeur simple, enregistreur et l’accueil) permet de définir la durée au bout de laquelle le répondeur se déclenche. Toutefois, cette valeur doit être inf érieure à la temporisation de débordement du groupe opératrice. Une valeur nulle permet un déclenchement répondeur immédiat.
Répondeur enregistreur : Tous les appels sont réacheminés au bout d’une durée
programmable vers une annonce vocale personnalisable. A l’issue de l’annonce, le correspondant extérieur a la possibilité de laisser un message vocal.
Accueil : Au bout d’une période programmable, une annonce vocale est émise.
Elle informe le correspondant extérieur de la possibilité de joindre directement un correspondant intérieur en compos ant *. Ensuite le correspondant extérieur est soit dirigé vers le standard automatique en mode jour, soit vers la messagerie vocale en mode nuit. Les postes disponibles du groupe Opératrice sont sonnés en permanence. Puis après diffusion de l’annonce d’accueil, trois possibilités vous sont proposées pour diriger l’appel.
Figure 1-50 : Accueil personnalisable
1. Standard : Ce paramètre permet l’émission de la tonalité de retour d’appel suite à la diffusion de l’annonce d’accueil.
2. Boucle : Ce paramètre permet la poursuite de l’émission de l’annonce d’accueil.
3. Musique : Ce paramètre permet l’émission de la musique d’attente à la suite de la diffusion de l’annonce d’accueil.
Standard automatique : Les appels extérieurs sont mis en communication avec
une annonce vocale informant le correspondant extérieur de la possibilité de
- 100 -
