ADATA PYLON650B-BKCEU operation manual

限用物质及其化学符 (Restricted substance and its chemical symbots)

部件名称

Unit

电路板

Circuit Board

电子元器件

Electronic Components

外壳

Case

线材

Cables

风扇

Fan

散热片

Heat Sink

其他辅料

Other Accessories

超出 0.1wt% 及超出 0.01wt% 系指限用物质之百分比含量超出百分比含量基准值。
Exceeding 0.1wt% and Exceeding 0.01wt% indicate that the percentage content of the restricted substance
exceeds the reference percentage value of presence condition.

: 系指该项限用物质之百分比含量未超出百分比含量基准值。
Indicates that the percentage content of the restricted substance does not exceed the percentage of

reference value of presence.

: 系指该项限用物质為排除項目。
Indicates that the restricted substance corresponds to the exemption.

铅

Pb

Hg

汞

镉

六价铬

Cr (Vl)

多溴联苯

Cd

PBB

多溴 二苯醚

PBDE

QUICK

QUICK
START

START
GUIDE

GUIDE

PYLON BRONZE SERIES
POWER SUPPLY

www.xpg.com

GAME

TO THE

XTREME

English

Deutsch

Français

Español

Россию

Português

Türkçe

日本の

한국어

简体中文

繁體中文

3

15

27

39

51

63

75

87

99

111

123

EN

Product Specifications

PYLON 750 BRONZE

PYLON 650 BRONZE

PYLON 550 BRONZE

PYLON 450 BRONZE

Installation

Safety and Agency Approvals

12

13

CONGRATULATIONS ON THE PURCHASE OF YOUR NEW
XPG PYLON BRONZE SERIES POWER SUPPLIES

XPG PYLON BRONZE Series power supplies are created for quiet operation while keeping
an Xtreme power Performance. It features a 120mm Fluid-Dynamic Bearing (FDB) fan
running at extremely low RPM with a fan control circuit design that enables a silent and

efficient operation.
80 PLUS BRONZE rated efficiency ensures a low-cost operation and the fixed cable set

provides user convenience with reasonable length and connector quantity. XPG utilizes only
very high quality 105°C Main Japanese capacitors on all units and it’s a great choice for any
high performance PC that are budget conscious.

SAFETY AND PROTECTION

The main outputs will be latched off when each protection is triggered. The main
output can be reset by cycling the DC remote on/off or AC power. +5Vsb output is auto
recovery when fault condition is removed.

INTEGRATED PROTECTION CIRCUITS

5

7

9

11

Over Current Protection :

XPG has followed Intel Power Supply Design Guide with 110%-140% of total current
on all+12V & +5V & +3.3V rails. Therefore OCP of XPG PYLON is more effective.

Over Voltage Protection :

OVP on +12V, +5V, +3.3V DC outputs rails are required to comply with the latest Intel ATX
Power Supply Design Guide. OVP shuts down the PSU in the event that the DC outputs
exceed a set level, determined by the PSU manufacturer. The minimum voltage levels
required for compliance is +12V rail@ 15.6V max , +5V rail at 7.0V max, +3.3V rail
at 4.5V max.

Over Power Protection :

XPG has followed Intel ATX Power Supply Design Guide with 110-150% of PSU Total
Wattage.

Over Temperature Protection :

OTP ensures that the PSU will shut down when the PSU internal temperature reaches a set
point. This is usually as a result of internal current over loading or a defect fan.

No Load Operation :

XPG has followed Intel ATX Power Supply Design Guide with 0A minimum loading to
support Intel Haswell C6/C7 sleep mode function.

Short Circuit Protection :

SCP is defined as any output impedance of less than 0.1ohms. Amongst other things, SCP

ensures that the PSU shuts down should the +12V, +5V & +3.3V rails short to any ground,
or any other rail. It also ensures that no damage should occur to your PC components if
there is any short circuit inside the system.

XPG Power Supplies have full protection circuits on board to keep your expensive
components safe under all circumstances.

03

04

PYLON 750 BRONZE DC cable listing

Packaging content is as follows:

* XPG Pylon Bronze Power Supply Unit
* AC Power Cord
* User Manual
* PSU Screw x 4

SPEC Label & Safety Instructions

Model Number

AC Input

DC Output

Output Current

Output Wattage

Total Continuous Power

Dimension W x L x H

+5V

20A

+3.3V

20A

120W

Power Supply Fan Curve

2000rpm

1800rpm

1600rpm

1400rpm

1200rpm

Fan speed

1000rpm

800rpm

600rpm

400rpm

PYLON750BRONZE

100-240V 10-5A 50-60Hz

+12V

62.5A

750W

750W

150 x 140 x 86mm

-12V

0.3A

3.6W

+5VSB

2.5A

12.5W

Temp 25°C

550mm

Description Connector Per Cable

650mm

650mm

550mm

550mm

150mm

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

Molex

Floppy 4 Pin

Molex

ATX 12V 8 Pin x1
ATX 12V 4+4 Pin x1

PCI-E 6+2 Pin x2

Motherboard
20+4 Pin x1

SATA x2
Molex x1
Floppy 4 Pin x1

SATA x3
Molex x1

Qty

1

1

2

1

2

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

05

06

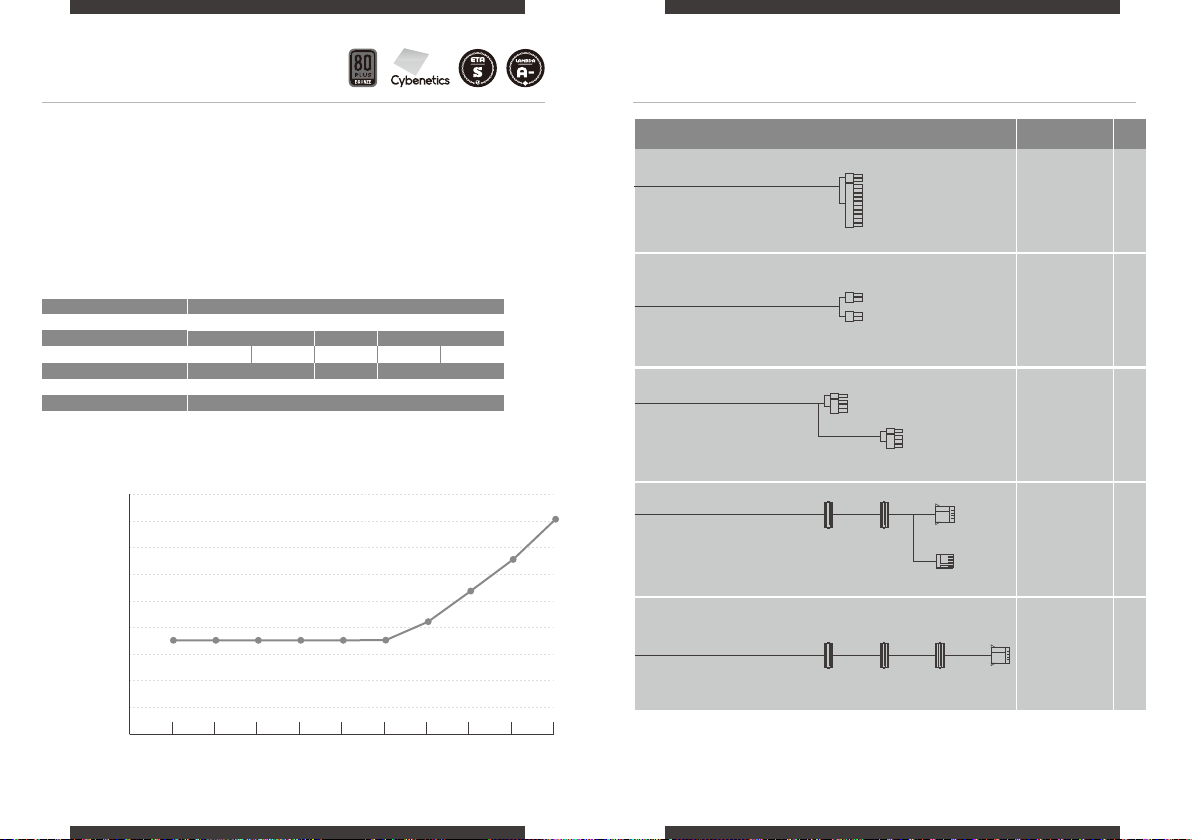

PYLON 650 BRONZE DC cable listing

Packaging content is as follows:

* XPG Pylon Bronze Power Supply Unit
* AC Power Cord
* User Manual
* PSU Screw x 4

SPEC Label & Safety Instructions

Model Number

AC Input

DC Output

Output Current

Output Wattage

Total Continuous Power

Dimension W x L x H

+5V

20A

+3.3V

20A

110W

Power Supply Fan Curve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan speed

800rpm

600rpm

400rpm

200rpm

PYLON650BRONZE

100-240V 10-5A 50-60Hz

+12V

54A

648W

650W

150 x 140 x 86mm

-12V

0.3A

3.6W

+5VSB

2.5A

12.5W

Temp 25°C

550mm

Description Connector Per Cable

650mm

650mm

550mm

550mm

150mm

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

Molex

Floppy 4 Pin

Molex

ATX 12V 8 Pin x1
ATX 12V 4+4 Pin x1

PCI-E 6+2 Pin x2

Motherboard
20+4 Pin x1

SATA x2
Molex x1
Floppy 4 Pin x1

SATA x3
Molex x1

Qty

1

1

2

1

2

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

07

08

PYLON 550 BRONZE DC cable listing

Packaging content is as follows:

* XPG Pylon Bronze Power Supply Unit
* AC Power Cord
* User Manual
* PSU Screw x 4

SPEC Label & Safety Instructions

Model Number

AC Input

DC Output

Output Current

Output Wattage

Total Continuous Power

Dimension W x L x H

+5V

20A

+3.3V

20A

110W

Power Supply Fan Curve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan speed

800rpm

600rpm

400rpm

200rpm

PYLON550BRONZE

100-240V 8-4A 50-60Hz

+12V

45.5A

546W

550W

150 x 140 x 86mm

-12V

0.3A

3.6W

+5VSB

2.5A

12.5W

Temp 25°C

550mm

650mm

650mm

550mm

550mm

Description

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

150mm

Molex

Floppy 4 Pin

Connector Per Cable

Motherboard
20+4 Pin x1

ATX 12V 4+4 Pin x1

PCI-E 6+2 Pin x2

SATA x2
Molex x1
Floppy 4 Pin x1

Molex

SATA x3
Molex x1

Qty

1

1

1

1

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

09

10

PYLON 450 BRONZE DC cable listing

Packaging content is as follows:

* XPG Pylon Bronze Power Supply Unit
* AC Power Cord
* User Manual
* PSU Screw x 4

SPEC Label & Safety Instructions

Model Number

AC Input

DC Output

Output Current

Output Wattage

Total Continuous Power

Dimension W x L x H

100-240V 7A-3.5A 50-60Hz

+3.3V

+5V

20A

20A

100W

Power Supply Fan Curve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan speed

800rpm

600rpm

400rpm

200rpm

PYLON450BRONZE

+12V

37.5A

450W

450W

150 x 140 x 86mm

-12V

0.3A

3.6W

+5VSB

2.5A

12.5W

Temp 25°C

550mm

650mm

650mm

550mm

550mm

Description

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

150mm

Molex

Floppy 4 Pin

Connector Per Cable

Motherboard
20+4 Pin x1

ATX 12V 4+4 Pin x1

PCI-E 6+2 Pin x2

SATA x2
Molex x1
Floppy 4 Pin x1

Molex

SATA x3
Molex x1

Qty

1

1

1

1

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

11

12

INSTALLING YOUR NEW PYLON POWER SUPPLY

Make sure that your system is turned off and unplugged before you start installing it.
Disconnect the AC power cord from your old power supply if any.

1. Remove the power supply from its packaging.

2. Install the PSU into the case with the four screws provided.

3. Connect the 24pin ATX cable to the motherboard 24pin power socket.

4. Connect the EPS 12V 8 / 4+4pin cable to the CPU power socket.

5. Connect SATA power cables to any devices that may use 4-pin peripheral connectors, i.e. hard drives, solid state
drives, optical drives.

6. Connect the corresponding PCI-E connector as instructed by your graphic card’s user manual, if your graphic card
requires additional PCI-E power.

Please note that the power supply utilizes a 6+2pin PCI-E connector that can be effectively used either as a single

8pin or a 6pin PCI-E connector.

To use it as a 6pin PCI-E connector, please detach the 2pin connector portion from the connector header.

7. Connect the peripheral/floppy disk 4pin connector for fans, pumps, legacy components and other devices/adaptors.

8. Connect the AC Power cord to both your power supply and to the wall.

Check all connections to ensure that every item is properly plugged in and turn the power switch of the power supply

to the ON position.

TROUBLESHOOTING

If your system does not turn on after installing the power supply, please follow the
troubleshooting guide listed below:

1. Please make sure the AC main power cord is connected to your PC correctly and that your power outlet is properly
emitting power.

2. Please make sure the AC On/Off switch on the back panel of the power supply unit in the “I” (On) position.

3. Please make sure that the MB& CPU Power Socket & connectors are connected correctly on the motherboard.

4. If you still have problem turning on your PC, please contact ADATA Tech Support, Service Center or your local dealer.

DURATION OF WARRANTY

ADATA Technology Co., Ltd. provides a 3 years warranty period for this product unless
regional laws and regulations state otherwise.

LIMITATION OF WARRANTY

This limited warranty covers only repairs or replacements of products manufactured by
ADATA Technology Co. Ltd. and its authorized partners.
Please note that ADATA is responsible for providing free repairs except for the following
reasons:

1. The warranty label is altered, damaged or missing.

2. Product serial number does not conform to our original system.

3. Product was purchased from an unauthorized agent.

4. Damage caused by natural calamity

5. Any abuse outside the intended product operation.

ONLINE CUSTOMER SERVICE

For frequently askeatd questions, additional information and service instruction please visit
our product page www.xpg.com

13

IMPORTANT SAFETY INFORMATION

1. NEVER, under any circumstances, open the power supply unit or attempt to repair it by yourself. This is extremely
dangerous due to the high voltage components inside.

2. DO NOT insert any object into the fan grill or the ventilation area of the power supply unit.

3. DO NOT place any object in front of the fan or the ventilation area of the power supply unit that may obstruct or

restrict airflow.

4. USE the included cable with the power supply unit. or as purchased from XPG. DO NOT use any third party cables
or extension cables with this unit.

5. Avoid dust, humidity, and temperature extremes. Do not place the power supply unit in any area where it may
become wet.

6. The power supply unit is for integration into a computer, and not intended for external or outdoor usage.

7. Failure to comply with any manufacturer instructions and/or any of these safety instructions may result void
warranties and guarantees.

SAFETY AND AGENCY APPROVALS

Agency

CE

CB

FCC (IC)

EAC

CCC

TUV

cTUVus

TUV-S

RCM

NOM

BSMI

KC

ROHS 2.0

WEEE

EN55032:2015, EN55035:2017, EN IEC 61000-3-2:2019,
EN 6100-3-3:2013+A1:2019

IEC 62368-1:2014 (Second Edition)
IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013

FCC Part 15 Subpart B Class B:2020
ICES-003 Issue 6:2016
ANSI C63.4:2014

TP TC 004/2011
TP TC 020/2011

GB4943.1-2011, GB17625.1-2012, GB/T9254-2008

EN 62368-1:2014

UL 62368-1:2014
CAN/CSA-C22.2 No. 62368-1-14

IEC 62368-1:2014

IEC 62368-1:2014, US-TUVR-012145

NOM-001-SCFI-1993

CNS15663第五節(102), CNS13438 (95), CNS14336-1 (99)

K60950-1 (2011-12)

2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances
Directive

2012/19/EU Waste electrical and electronic equipment Directive

Standard

14

DE

Produktspezifikationen

PYLON 750 BRONZE

PYLON 650 BRONZE

PYLON 550 BRONZE

PYLON 450 BRONZE

Installation

Sicherheits- und
Behördenzulassungen

17

19

21

23

25

26

HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES NEUEN
NETZTEIL DES XPG-PYLON-BRONZE-SERIE

Netzteile der XPG-PYLON-BRONZE-Serie sind auf lautlosen Betrieb ausgelegt, während Xtreme-Leistung
gewahrt wird. Sie verfügen über einen 120 mm großen Fluid-Dynamic-Bearing- (FDB) Lüfter mit extrem

geringen U/min und einer Lüftersteuerung, die lautlosem, effizienten Betrieb gewährleistet.
Gemäß 80 PLUS BRONZE bewertete Effizienz gewährleistet einen kostengünstigen Betrieb und ein fester

Kabelsatz bietet Nutzerkomfort mit angemessener Länge und Anschlussquantität. XPG nutzt bei allen
Geräten ausschließlich sehr hochwertige japanische Hauptkondensatoren, die 105 °C standhalten. Sie sind
kostengünstig und eine großartige Wahl für jeden leistungsfähigen PC.

SICHERHEIT UND SCHUTZ

Die Hauptausgabe wird unterbrochen, sobald ein Schutz auslöst. Die Stromausgabe kann durch Aus- und
Wiedereinschalten der Gleichspannungsfernbedienung oder Netzstromversorgung zurückgesetzt werden. Die
Ausgabe von +5 Vsb ist auf automatische Wiederherstellung bei Beseitigung des Fehlerzustands eingestellt.

INTEGRIERTE SCHUTZBESCHALTUNG

Überstromschutz:

XPG hat die Intel-Netzteil-Designanleitung mit 110 bis 140 % des gesamten Stroms an allen Schienen mit
+12 V, +5 V und +3,3 V befolgt. Daher ist der Überstromschutz von XPG PYLON effektiver.

Überspannungsschutz:

Überspannungsschutz an den Ausgangsschienen mit +12 V, +5 V und +3,3 V ist zur Einhaltung der
aktuellsten Intel-ATX-Netzteil-Designanleitung erforderlich. Überspannungsschutz schaltet das Netzteil ab,
wenn die Gleichspannungsausgabe ein vom Netzteilhersteller festgelegtes Niveau überschreitet. Mindestens
erforderliche Spannungsniveaus für Konformität: Schiene +12 V bei max. 15,6 V, Schiene +5 V bei max. 7,0
V, Schiene +3,3 V bei max. 4,5 V.

Überlastungsschutz:

XPG hat die Intel-ATX-Netzteil-Designanleitung mit 110 bis 150 % gesamte Netzteilleistung befolgt.

Überhitzungsschutz:

Überhitzungsschutz stellt sicher, dass sich das Netzteil abschaltet, sobald die Temperatur im Netzteil einen
festgelegten Punkt erreicht. Dies geschieht üblicherweise durch eine interne Stromüberlastung oder einen
defekten Lüfter.

Lastfreier Betrieb:

XPG hat die Intel-ATX-Netzteil-Designanleitung mit einer minimalen Last von 0 A befolgt, um den
Ruhezustand von Intel Haswell C6/C7 zu unterstützen.

Kurzschlussschutz:

Kurzschlussschutz ist als Ausgangsimpedanz von weniger als 0,1 Ohm definiert. Unter anderem

gewährleistet Kurzschlussschutz eine Abschaltung des Netzteils, falls bei den Schienen +12 V, +5 V und
+3,3 V aus irgendeinem Grund oder mit irgendeiner anderen Schiene ein Kurzschluss auftritt. Zudem
gewährleistet er, dass Ihre PC-Komponenten bei einem Kurzschluss im System keinen Schaden nehmen.

XPG-Netzteile haben vollständige Schutzbeschaltung, damit Ihre teuren Komponenten unter allen Umständen
keinem Risiko ausgesetzt werden.

15

16

PYLON 750 BRONZE Gleichspannungskabelauflistung

Lieferumfang ist wie folgt:

* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4

Technische Daten und Sicherheitshinweise

Modellnummer

Wechselspannungseingang

Gleichspannungsausgang

Ausgangsstrom

Ausgangsleistung

Kontinuierliche Leistung gesamt

Abmessungen B x L x H

+5V

20A

100-240V 10-5A 50-60Hz

+3,3V

20A

120W

PYLON750BRONZE

150 x 140 x 86mm

Netzteil-Lüfterkurve

2000rpm

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

Lüftergeschwindigkeit

600rpm

400rpm

+12V

62,5A

750W

750W

-12V

0,3A

3,6W

+5VSB

2,5A

12,5W

Temp 25°C

Beschreibung

Beschreibung Anschluss

650mm

650mm

550mm

550mm

550mm

150mm

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

Diskettenlaufwerk, 4-polig

Molex

Molex

ATX-Kabel,
24-polig x1

ATX-12-V-Kabel,
8-polig x1

ATX-12-V-Kabel,
4 + 4-polig x1

PCI-E-Kabel,
8-polig (6 + 2)

SATA-Kabel,
5-polig
Molex x1
Diskettenlaufwerk­skabel, 4-polig

SATA-Kabel,
5-polig
Molex x1

Anzahl

1

1

1

2

1

2

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

17

18

PYLON 650 BRONZE Gleichspannungskabelauflistung

Lieferumfang ist wie folgt:

* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4

Technische Daten und Sicherheitshinweise

Modellnummer

Wechselspannungseingang

Gleichspannungsausgang

Ausgangsstrom

Ausgangsleistung

Kontinuierliche Leistung gesamt

Abmessungen B x L x H

+5V

20A

100-240V 10-5A 50-60Hz

+3,3V

20A

110W

PYLON650BRONZE

150 x 140 x 86mm

Netzteil-Lüfterkurve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

Lüftergeschwindigkeit

400rpm

200rpm

+12V

54A

648W

650W

-12V

0,3A

3,6W

+5VSB

2,5A

12,5W

Temp 25°C

Beschreibung Anschluss

650mm

650mm

550mm

550mm

550mm

150mm

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

Diskettenlaufwerk, 4-polig

Molex

Molex

ATX-Kabel,
24-polig x 1

ATX-12-V-Kabel,
8-polig x 1

ATX-12-V-Kabel,
4 + 4-polig x 1

PCI-E-Kabel,
8-polig (6 + 2)

SATA-Kabel,
5-polig
Molex x1
Diskettenlaufwerk­skabel, 4-polig

SATA-Kabel,
5-polig
Molex x1

Anzahl

11

1

2

1

2

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

19

20

PYLON 550 BRONZE Gleichspannungskabelauflistung

Lieferumfang ist wie folgt:

* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4

Technische Daten und Sicherheitshinweise

+3,3V

20A

110W

PYLON550BRONZE

100-240V 8-4A 50-60Hz

150 x 140 x 86mm

Modellnummer

Wechselspannungseingang

Gleichspannungsausgang

Ausgangsstrom

Ausgangsleistung

Kontinuierliche Leistung gesamt

Abmessungen B x L x H

+5V

20A

Netzteil-Lüfterkurve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

Lüftergeschwindigkeit

400rpm

200rpm

+12V

45,5A

546W

550W

-12V

0,3A

3,6W

+5VSB

2,5A

12,5W

Temp 25°C

Beschreibung

Beschreibung Anschluss

650mm

650mm

550mm

550mm

SATA SATA

550mm

SATA SATA SATA

150mm

150mm

150mm 150mm 150mm

150mm

Molex

Diskettenlaufwerk, 4-polig

Molex

ATX-Kabel,
24-polig x 1

ATX-12-V-Kabel,
4 + 4-polig x 1

PCI-E-Kabel,
8-polig (6 + 2)

SATA-Kabel,
5-polig
Molex x1
Diskettenlaufwerk­skabel, 4-polig

SATA-Kabel,
5-polig
Molex x1

Anzahl

1

1

1

1

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

21

22

PYLON 450 BRONZE Gleichspannungskabelauflistung

Lieferumfang ist wie folgt:

* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4

Technische Daten und Sicherheitshinweise

Modellnummer

Wechselspannungseingang

Gleichspannungsausgang

Ausgangsstrom

Ausgangsleistung

Kontinuierliche Leistung gesamt

Abmessungen B x L x H

+5V

20A

PYLON450BRONZE

100-240V 7A-3.5A 50-60Hz

+3,3V

20A

100W

150 x 140 x 86mm

Netzteil-Lüfterkurve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

Lüftergeschwindigkeit

400rpm

200rpm

+12V

37,5A

450W

450W

-12V

0,3A

3,6W

+5VSB

2,5A

12,5W

Temp 25°C

Beschreibung Anschluss

650mm

650mm

550mm

550mm

SATA SATA

550mm

SATA SATA SATA

150mm

150mm

150mm 150mm 150mm

150mm

Molex

Diskettenlaufwerk, 4-polig

Molex

ATX-Kabel,
24-polig x 1

ATX-12-V-Kabel,
4 + 4-polig x 1

PCI-E-Kabel,
8-polig (6 + 2)

SATA-Kabel,
5-polig
Molex x1
Diskettenlaufwerk­skabel, 4-polig

SATA-Kabel,
5-polig
Molex x1

Anzahl

1

1

1

1

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

23

24

IHR NEUES PYLON-NETZTEIL INSTALLIEREN

Stellen Sie sicher, dass Ihr System abgeschaltet und getrennt ist, bevor Sie mit der
Installation beginnen.
Trennen Sie das Netzkabel von Ihrem alten Netzteil, falls vorhanden.

1. Nehmen Sie das Netzteil aus seiner Verpackung.

2. Installieren Sie das Netzteil mit den vier mitgelieferten Schrauben im Gehäuse.

3. Verbinden Sie das 24-polige ATX-Kabel mit dem 24-poligen Stromanschluss des Motherboards.

4. Verbinden Sie das EPS-12V 8 / 4+4-Pin-Kabel mit dem CPU-Stromascnluss.

5. Verbinden Sie SATA-Kabel mit allen Geräten, die 4-polige Peripherieanschlüsse nutzen können, z. B. Festplatten,
Solid State Drives, optische Laufwerke.

6. Verbinden Sie den entsprechenden PCI-E-Anschluss entsprechend den Anweisungen der Bedienungsanleitung Ihrer

Grafikkarte, falls Ihre Grafikkarte zusätzliche PCI-E-Stromversorgung erfordert.

Bitte beachten Sie, dass das Netzteil einen 6+2-Pin-PCI-E-Anschluss nutzt, der effektiv als einzelner 8-poliger oder

6-poliger PCI-E-Anschluss genutzt werden kann.

Verwenden Sie ihn als 6-poligen PCI-E-Anschluss, indem Sie den 2-poligen Anschlussabschnitt von der Stiftleiste

trennen.

7. Verbinden Sie den 4-poligen Anschluss von Peripherie/Diskettenlaufwerk für Lüfter, Pumpen, veraltete Komponenten
und andere Geräte/Adapter.

8. Verbinden Sie das Netzkabel mit Ihrem Netzteil und einer Steckdose.

Prüfen Sie alle Verbindungen, um sicherzustellen, dass alles richtig angeschlossen ist, drehen Sie dann den

Ein-/Ausschalter des Netzteils in die Ein-Position.

PROBLEMLÖSUNG

Falls sich Ihr System nach Installation des Netzteils nicht einschaltet, befolgen Sie die
nachstehende Anleitung zur Fehlerbehebung:

1. Vergewissern Sie sich, dass das Netzkabel richtig an Ihren PC angeschlossen ist und Ihre Steckdose funktioniert.

2. Prüfen Sie, ob der Ein-/Ausschalter an der Rückblende des Netzteils auf die Position „I“ (eingeschaltet) eingestellt ist.

3. Vergewissern Sie sich, dass Stromanschlüsse von MB und CPU richtig am Motherboard angeschlossen sind.

4. Falls weiterhin Probleme beim Einschalten Ihres PCs auftreten, wenden Sie sich bitte an ADATAs technischen
Support, den Kundendienst oder Ihren örtlichen Händler.

GARANTIEDAUER

ADATA Technology Co., Ltd. bietet eine 3-jährige Garantiedauer für dieses Produkt, sofern
nicht von regionalen Gesetzen und Vorschriften anders verlangt.

GARANTIEBESCHRÄNKUNG

Diese eingeschränkte Garantie deckt nur Reparaturen oder Auswechslungen von durch
ADATA Technology Co. Ltd. und seine autorisierten Partner ab.
Bitte beachten Sie, dass ADATA für die Bereitstellung kostenloser Reparaturen verantwortlich
ist, mit folgenden Ausnahmen:

1. Das Garantieetikett wurde verändert, beschädigt oder fehlt.

2. Produktseriennummer stimmt nicht mit unserem ursprünglichen System überein.

3. Produkt wurde bei einem unautorisierten Händler erworben.

4. Schäden aufgrund von Naturkatastrophen.

5. Missbrauch bzw. Verwendung unter Nichtbeachtung der Bedienungsanweisungen.

ONLINE-KUNDENDIENST

Bei häufig gestellten Fragen finden Sie zusätzliche Informationen und Serviceanweisungen
auf unserer Produktseite unter www.xpg.com

WICHTIGE SICHERHEITSHINWEISE

1. Öffnen Sie NIEMALS das Netzteil, versuchen Sie unter keinen Umständen, das Netzteil zu reparieren. Dies ist
aufgrund der hohen Spannung von Komponenten im Inneren extrem gefährlich.

2. Stecken Sie KEINE Gegenstände in das Lüftergitter oder den Belüftungsbereich des Netzteils.

3. Platzieren Sie NICHTS vor dem Lüfter oder Belüftungsbereich des Netzteils, das den Luftstrom blockieren oder
einschränken könnte.

4. VERWENDEN Sie das mit dem Netzteil gelieferte oder bei XPG erworbene Kabel. Verwenden Sie KEINE
Drittanbieterkabel oder Verlängerungskabel mit diesem Gerät.

5. Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Platzieren Sie das Netzteil nicht an einem Ort, an
dem es feucht werden könnte.

6. Das Netzteil ist für den Einbau in einem Computer vorgesehen. Es eignet sich nicht für externe Nutzung oder eine
Nutzung im Freien.

7. Bei Nichteinhaltung der Herstelleranweisungen und/oder Sicherheitshinweise erlöschen Garantien und
Gewährleistungen.

SICHERHEITS- UND BEHÖRDENZULASSUNGEN

Behörde

CE

CB

FCC (IC)

EAC

CCC

TUV

cTUVus

TUV-S

RCM

NOM

BSMI

KC

ROHS 2.0

WEEE

EN55032:2015, EN55035:2017, EN IEC 61000-3-2:2019,
EN 6100-3-3:2013+A1:2019

IEC 62368-1:2014 (Second Edition)
IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013

FCC Part 15 Subpart B Class B:2020
ICES-003 Issue 6:2016
ANSI C63.4:2014

TP TC 004/2011
TP TC 020/2011

GB4943.1-2011, GB17625.1-2012, GB/T9254-2008

EN 62368-1:2014

UL 62368-1:2014
CAN/CSA-C22.2 No. 62368-1-14

IEC 62368-1:2014

IEC 62368-1:2014, US-TUVR-012145

NOM-001-SCFI-1993

CNS15663第五節(102), CNS13438 (95), CNS14336-1 (99)

K60950-1 (2011-12)

2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances
Directive

2012/19/EU Waste electrical and electronic equipment Directive

Standard

25

26

FR

Spécifications du produit

PYLON 750 BRONZE

PYLON 650 BRONZE

PYLON 550 BRONZE

PYLON 450 BRONZE

Installation

Agréments de sécurité
et d’agences

29

31

33

35

37

38

FÉLICITATIONS POUR L’ACHAT DE VOTRE NOUVEAU BLOC
D’ALIMENTATION XPG PYLON BRONZE SERIES

Les blocs d'alimentation XPG PYLON BRONZE Series sont créés pour un fonctionnement silencieux tout en
conservant une performance d'alimentation Xtreme. Ils disposent d'un ventilateur à roulement dynamique

fluide (FDB) de 120 mm tournant à un régime extrêmement bas avec un circuit de commande de ventilateur
permettant un fonctionnement silencieux et efficace.
L'efficacité classée 80 PLUS BRONZE garantit un fonctionnement à faible coût et le jeu de câbles fixes offre

un confort d'utilisation avec une longueur et une quantité de connecteur raisonnables. XPG utilise
exclusivement des condensateurs principal japonais 105°C de très haute qualité sur tous les blocs et c'est un
excellent choix pour tout PC de hautes performances à budget contenu.

SÉCURITÉ ET PROTECTION

Les sorties principales sont verrouillées lors du déclenchement de chaque protection. La sortie principale peut

être réinitialisée en allumant et en éteignant successivement le CC distant ou l’alimentation secteur. La sortie

+5Vsb est réglée sur une récupération automatique lorsque la condition de défaillance est éliminée.

CIRCUITS DE PROTECTION INTÉGRÉS

Protection contre les surintensités (OCP) :

XPG a respecté le Guide Intel de conception des blocs d’alimentation avec 110% à 140% du courant total sur

tous les rails +12V, +5V et +3,3V. L'OCP de XPG PYLON est donc plus efficace.

Protection contre les surtensions (OVP) :

L’OVP sur les rails de sortie CC +12V, +5V et +3,3V est nécessaire pour se conformer au Guide Intel ATX de

conception des blocs d'alimentation ATX. L’OVP arrête le bloc d’alimentation dans le cas où les sorties CC

dépassent un niveau donné, déterminé par le fabricant du bloc d’alimentation. Les niveaux de tension
minimum requis pour la conformité sont les suivants: rail +12 V à 15,6 V maxi, rail + 5 V à 7,0 V maxi, rail +
3,3 V à 4,5V maxi.

Protection contre les surcharges :

XPG a respecté le Guide Intel de conception des blocs d’alimentation ATX avec 110% à 150% de la puissance
totale du bloc d’alimentation.

Protection contre la surchauffe (OTP) :

L’OTP s’assure que le bloc d’alimentation s'éteigne lorsque sa température interne atteint un niveau donné.

Ceci est généralement dû à une surcharge de courant interne ou à un ventilateur défectueux.

Fonctionnement à vide :

XPG a suivi le Guide Intel de conception des blocs alimentations ATX avec une charge minimale de 0 A pour
prendre en charge la fonction de mode de veille Intel Haswell C6/C7.

Protection contre les courts-circuits (SCP) :

La SCP réagit à toute impédance de sortie inférieure à 0,1 ohms. Entre autres choses, la SCP s’assure que
l’alimentation est coupée en cas de court-circuit des rails + 12V, + 5V ou + 3,3V par rapport à une masse ou
à un autre rail. Elle garantit également que les composants de votre PC ne subiront aucun dommage en cas
de court-circuit dans le système.

Les alimentations XPG disposent de circuits de protection complets afin de protéger vos composants coûteux

en toutes circonstances.

27

28

PYLON 750 BRONZE Listing des câbles CC

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze
* Cordon d'alimentation CA
* Manuel d’utilisation
* Vis de bloc d’alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle

Entrée secteur

Sortie CC

Courant de sortie

Puissance de sortie

Puissance continue totale

Dimensions L x l x H

+5V

20A

120W

PYLON750BRONZE

100-240V 10-5A 50-60Hz

+3,3V

20A

+12V

62,5A

750W

750W

150 x 140 x 86mm

-12V

0,3A

3,6W

Courbe du ventilateur d'alimentation

2000rpm

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

Vitesse du ventilateur

600rpm

400rpm

+5VSB

2,5A

12,5W

Temp 25°C

Description Connecteur

650mm

650mm

550mm

550mm

550mm

150mm

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

FLOPPY 4 broches

Molex

Molex

Câble ATX 24
broches x 1

Câble ATX 12V
8 broches x 1

Câble ATX 12V
4+4 broches x 1

Câble PCI-e 8
broches (6+2)

Câble SATA 5
broches
Molex x1
Câble FLOPPY
4 broches

Câble SATA 5
broches
Molex x1

Qté

1

1

2

1

2

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

29

30

PYLON 650 BRONZE Listing des câbles CC

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze
* Cordon d'alimentation CA
* Manuel d’utilisation
* Vis de bloc d’alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle

Entrée secteur

Sortie CC

Courant de sortie

Puissance de sortie

Puissance continue totale

Dimensions L x l x H

+5V

20A

110W

PYLON650BRONZE

100-240V 10-5A 50-60Hz

+3,3V

20A

+12V

54A

648W

650W

150 x 140 x 86mm

-12V

0,3A

3,6W

Courbe du ventilateur d'alimentation

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

Vitesse du ventilateur

400rpm

200rpm

+5VSB

2,5A

12,5W

Temp 25°C

Description Connecteur

650mm

650mm

550mm

550mm

550mm

150mm

150mm

SATA SATA

150mm 150mm 150mm

SATA SATA SATA

150mm

FLOPPY 4 broches

Molex

Molex

Câble ATX 24
broches x 1

Câble ATX 12V
8 broches x 1

Câble ATX 12V
4+4 broches x 1

Câble PCI-e 8
broches (6+2)

Câble SATA 5
broches
Molex x1
Câble FLOPPY
4 broches

Câble SATA 5
broches
Molex x1

Qté

1

1

2

1

2

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

31

32

PYLON 550 BRONZE Listing des câbles CC

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze
* Cordon d'alimentation CA
* Manuel d’utilisation
* Vis de bloc d’alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle

Entrée secteur

Sortie CC

Courant de sortie

Puissance de sortie

Puissance continue totale

Dimensions L x l x H

+5V

20A

110W

PYLON550BRONZE

100-240V 8-4A 50-60Hz

+3,3V

20A

+12V

45,5A

546W

550W

150 x 140 x 86mm

-12V

0,3A

3,6W

Courbe du ventilateur d'alimentation

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

Vitesse du ventilateur

400rpm

200rpm

+5VSB

2,5A

12,5W

Temp 25°C

Description Connecteur

650mm

650mm

550mm

550mm

SATA SATA

550mm

SATA SATA SATA

150mm

150mm

150mm 150mm 150mm

150mm

Molex

FLOPPY 4 broches

Molex

Câble ATX 24
broches x 1

Câble ATX 12V
4+4 broches x 1

Câble PCI-e 8
broches (6+2)

Câble SATA 5
broches
Molex x1
Câble FLOPPY
4 broches

Câble SATA 5
broches
Molex x1

Qté

1

1

1

1

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

33

34

PYLON 450 BRONZE Listing des câbles CC

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze
* Cordon d'alimentation CA
* Manuel d’utilisation
* Vis de bloc d’alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle

Entrée secteur

Sortie CC

Courant de sortie

Puissance de sortie

Puissance continue totale

Dimensions L x l x H

+5V

20A

PYLON450BRONZE

100-240V 7A-3.5A 50-60Hz

+3,3V

20A

100W

150 x 140 x 86mm

+12V

37,5A

450W

450W

-12V

0,3A

3,6W

Courbe du ventilateur d'alimentation

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

600rpm

Vitesse du ventilateur

400rpm

200rpm

+5VSB

2,5A

12,5W

Temp 25°C

Description Connecteur

650mm

650mm

550mm

550mm

SATA SATA

550mm

SATA SATA SATA

150mm

150mm

150mm 150mm 150mm

150mm

Molex

FLOPPY 4 broches

Molex

Câble ATX 24
broches x 1

Câble ATX 12V
4+4 broches x 1

Câble PCI-e 8
broches (6+2)

Câble SATA 5
broches
Molex x1
Câble FLOPPY
4 broches

Câble SATA 5
broches
Molex x1

Qté

1

1

1

1

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

35

36

INSTALLATION DE VOTRE NOUVELLE ALIMENTATION PYLON

Assurez-vous que votre système est éteint et débranché avant de démarrer l’installation.
Débranchez le cordon d'alimentation CA secteur de votre ancien bloc d'alimentation, le
cas échéant.

1. Sortez le bloc d'alimentation de son emballage.

2. Installez le bloc d'alimentation dans le boîtier avec les quatre vis fournies.

3. Branchez le câble ATX 24 broches sur la prise d'alimentation 24 broches de la carte mère.

4. Connectez le câble EPS 12V 8 / 4+4 broches à la prise d'alimentation du CPU.

5. Raccordez les câbles d'alimentation SATA à tous les dispositifs pouvant utiliser des connecteurs périphériques à 4

broches, c'est-à-dire les disques durs, les SSD, les lecteurs optiques.

6. Branchez le connecteur PCI-E correspondant comme indiqué dans le manuel d'utilisation de votre carte graphique,
si votre carte graphique requiert une alimentation PCI-E dédiée.

Veuillez noter que l'alimentation utilise un connecteur PCI-E 6+2 broches qui peut servir effectivement de

connecteur PCI-E 8 broches ou 6 broches.

Pour l'utiliser comme connecteur PCI-E 6 broches, veuillez détacher la partie connecteur 2 broches de la tête du

connecteur.

7. Raccordez le connecteur périphérique / floppy (disquette) à 4 broches pour les ventilateurs, les pompes, les

composants anciens et les autres périphériques / adaptateurs.

8. Raccordez le cordon d'alimentation CA secteur à votre bloc d'alimentation et à la prise secteur.

Vérifiez tous les branchements pour vous assurer que chaque élément est correctement raccordé et mettez

l'interrupteur d'alimentation de l'alimentation en position MARCHE.

DÉPANNAGE

Si votre système ne s'allume pas après avoir installé l'alimentation, veuillez suivre le
guide de dépannage ci-dessous :

1. Veuillez vous assurer que le cordon d'alimentation secteur est correctement connecté à votre PC et que votre prise
de courant fournit correctement du courant.

2. Veuillez vous assurer que l'interrupteur secteur Marche / Arrêt situé sur le panneau arrière du bloc d'alimentation

est en position « I » (Marche).

3. Veuillez vous assurer que la prise et les connecteurs d'alimentation de la carte mère et du CPU sont correctement
raccordés à la carte mère.

4. Si vous avez toujours des problèmes pour allumer votre PC, veuillez contacter l’assistance technique ADATA, le
centre de service ou votre revendeur local.

DURÉE DE GARANTIE

ADATA Technology Co. Ltd. offre une garantie limitée de trois (3) ans pour ce produit, à
moins que les lois et règlements régionaux ne stipulent le contraire.

LIMITATION DE GARANTIE

Cette garantie limitée couvre uniquement les réparations ou les remplacements des
produits fabriqués par ADATA Technology Co. Ltd. et ses partenaires autorisés.
Veuillez noter qu'ADATA est responsable de fournir des réparations gratuites, sauf pour
dans les cas suivants :

1. L'étiquette de garantie a été altérée, endommagée ou enlevée.

2. Le numéro de série du produit n'est pas conforme à notre système original.

3. Le produit a été acheté auprès d'un agent non autorisé.

4. Les dommages causés par une catastrophe naturelle

5. Tout abus en dehors de l'utilisation prévue du produit.

37

SERVICE APRÈS-VENTE EN LIGNE

Pour les questions fréquemment posées, des informations supplémentaires et des
instructions de service, veuillez consulter notre page produit sur www.xpg.com

INFORMATIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. NE JAMAIS, en aucune circonstance, ouvrir le bloc d’alimentation ou tenter de le réparer par vous-même. Ceci est
extrêmement dangereux en raison des composants sous hautes tensions à l'intérieur.

2. N'insérer AUCUN objet dans la grille du ventilateur ou dans la zone de ventilation du bloc d'alimentation.

3. NE placer AUCUN objet devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourrait obstruer

ou restreindre le flux d'air.

4. UTILISER le câble fourni avec le bloc d'alimentation. ou comme acheté auprès de XPG. NE PAS utiliser de câbles

tiers ni de rallonges avec cet appareil.

5. Éviter la poussière, l'humidité et les températures extrêmes. Ne pas placer le bloc d'alimentation dans un endroit où
il pourrait être humide.

6. Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas prévu pour une utilisation externe

ou extérieure.

7. Le non-respect des instructions du fabricant et / ou de ces instructions relatives à la sécurité peut annuler
immédiatement toutes les garanties.

AGRÉMENTS DE SÉCURITÉ ET D’AGENCES

Agence

CE

CB

FCC (IC)

EAC

CCC

TUV

cTUVus

TUV-S

RCM

NOM

BSMI

KC

ROHS 2.0

WEEE

EN55032:2015, EN55035:2017, EN IEC 61000-3-2:2019,
EN 6100-3-3:2013+A1:2019

IEC 62368-1:2014 (Second Edition)
IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013

FCC Part 15 Subpart B Class B:2020
ICES-003 Issue 6:2016
ANSI C63.4:2014

TP TC 004/2011
TP TC 020/2011

GB4943.1-2011, GB17625.1-2012, GB/T9254-2008

EN 62368-1:2014

UL 62368-1:2014
CAN/CSA-C22.2 No. 62368-1-14

IEC 62368-1:2014

IEC 62368-1:2014, US-TUVR-012145

NOM-001-SCFI-1993

CNS15663第五節(102), CNS13438 (95), CNS14336-1 (99)

K60950-1 (2011-12)

2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances
Directive

2012/19/EU Waste electrical and electronic equipment Directive

Norme

38

ES

Especificaciones del producto

PYLON 750 BRONZE

PYLON 650 BRONZE

PYLON 550 BRONZE

PYLON 450 BRONZE

Instalación

Seguridad y aprobaciones
de organismos

41

43

45

47

49

50

ENHORABUENA POR LA COMPRA DE SU NUEVA UNIDAD DE
FUENTE DE ALIMENTACIÓN SERIE XPG PYLON BRONZE

Las fuentes de alimentación de la serie XPG PYLON BRONZE se han creado para un funcionamiento
silencioso, manteniendo al mismo tiempo un rendimiento de potencia Xtreme. Cuenta con un ventilador de

rodamiento de fluido dinámico (FDB) de 120 mm que funciona con un valor de r.p.m. extremadamente bajo y
tiene un diseño de circuito de control del ventilador que permite una operación silenciosa y eficiente.
La eficiencia nominal 80 PLUS BRONZE garantiza una operación de bajo costo y el juego de cables fijos

proporciona comodidad al usuario con una longitud y cantidad de conectores razonables. XPG solamente
utiliza condensadores japoneses principales de 105 °C de muy alta calidad en todas las unidades y es una
excelente opción para cualquier equipo de alto rendimiento que tenga en cuenta el presupuesto.

SEGURIDAD Y PROTECCIÓN

Las salidas principales se bloquearán cuando se active cada protección. La salida principal se puede

restablecer encendiendo y apagando el mando a distancia de CC o la alimentación de CA. La salida de +5 Vsb

se establece en recuperación automática cuando se elimina la condición de error.

CIRCUITOS CON PROTECCIÓN INTEGRADA

Protección contra exceso de corriente:

XPG ha seguido la guía de diseño de fuentes de alimentación Intel con un 110 % -140 % de la corriente total
en todas las barras de +12 V y +5 V y + 3,3 V. Por lo tanto, la función de protección contra exceso de corriente

de XPG PYLON es más efectiva.

Protección contra exceso de tensión:

Se requiere protección contra subidas de tensión en las barras de salida de +12 VCC, +5 VCC o +3,3 VCC para

cumplir la guía de diseño de fuentes de alimentación Intel ATX más reciente. La protección contra subidas de

tensión apaga la fuente de alimentación en caso de que las salidas de CC superen un nivel establecido,
determinado por el fabricante de dicha fuente. Los niveles mínimos de tensión requeridos para el

cumplimiento son barra de +12 V con 15,6 V de máximo, barra de +5 V con 7,0 V de máximo y barra de +3,3
V con 4,5 V de máximo.

Protección contra exceso de potencia:

XPG ha seguido la guía de diseño de fuentes de alimentación Intel ATX con un 110 % -150 % de la potencia
total de la fuente de alimentación.

Protección contra sobrecalentamientos:

La protección contra sobrecalentamientos garantiza que la fuente de alimentación se apagará cuando la

temperatura interna de la misma alcance un punto establecido. Esto es generalmente el resultado de una
sobrecarga de corriente interna o un ventilador defectuoso.

Operación sin carga:

XPG ha seguido la guía de diseño de fuentes de alimentación Intel ATX con una carga mínima de 0 A para
admitir la función de modo de suspensión Intel Haswell C6/C7.

Protección contra cortocircuitos:

La protección contra cortocircuitos se define como cualquier impedancia de salida de menos de 0,1 ohmios.

Entre otras cosas, la protección contra cortocircuitos garantiza que la fuente de alimentación se apague en
caso de que las barras de +12 V, +5 V y +3,3 V se cortocircuiten a cualquier tierra o a cualquier otra barra.
También garantiza que no se produzcan daños en los componentes de su PC si hay algún cortocircuito dentro
del sistema.

Las fuentes de alimentación XPG tienen circuitos de protección total a incorporados para mantener seguros los
costosos componentes bajo cualquier circunstancia.

39 40
