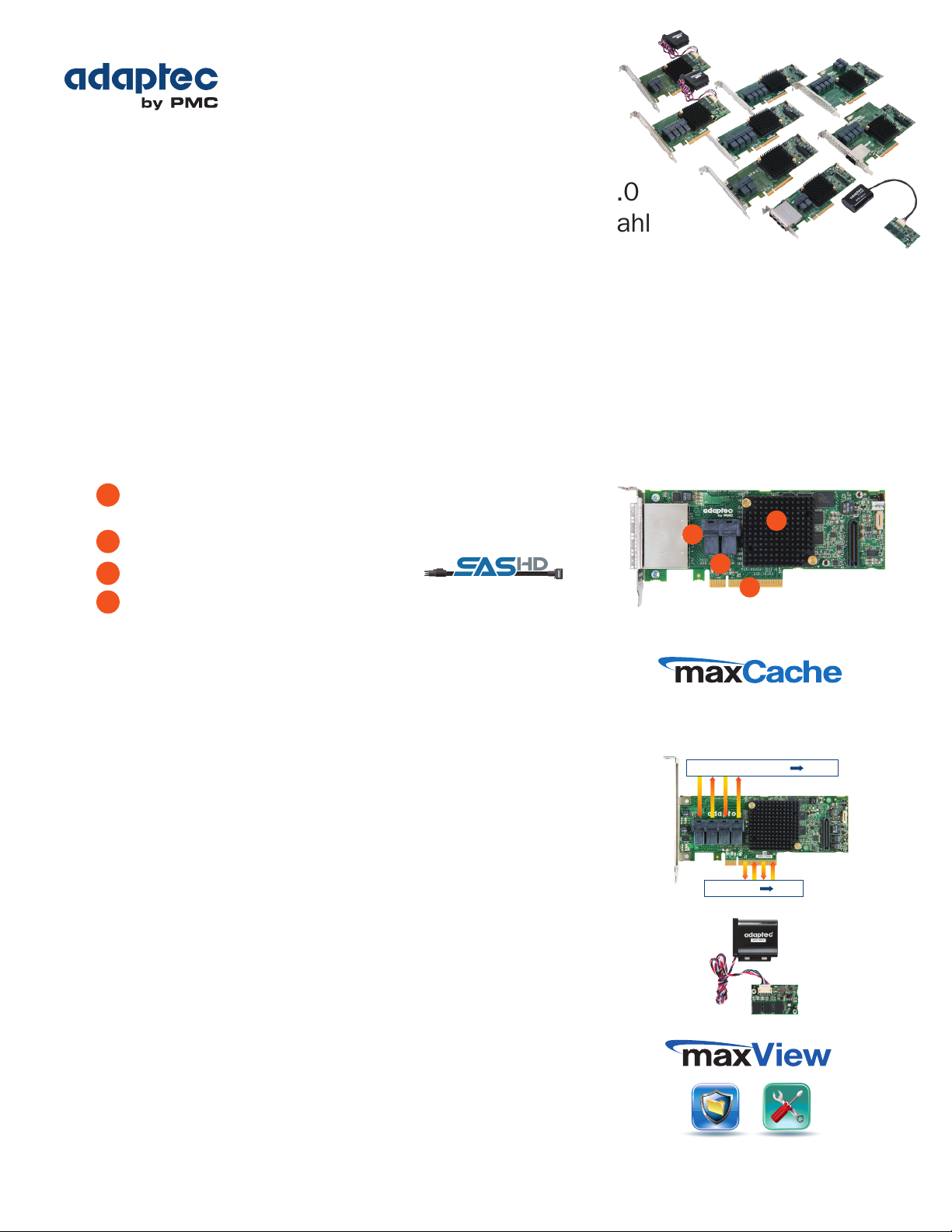

Datenblatt | Serie 7 RAID

Adaptec Produktreihe mit 6 Gbit/s und PCIe 3.0
SAS-/SATA-RAID-Adapter mit höchster Port-Anzahl
und Low-Prole-Formfaktor

(71605Q, 7805Q, 78165, 72405, 71685, 71605, 7805, 71605E)

Die branchenweit erste RAID-Adapterserie mit 6 Gbit/s, die bei einem
Low-Profile/MD2-Formfaktor bis zu 24 native SAS/SATA-Ports bietet

Die Adaptec Serie 7 mit nativer Konnektivität über 24 Ports sorgt für dreifache Speicherkonnektivität, da durch diese bis zu drei RAID-Adapter mit acht
Ports ersetzt werden können. Die Adapter bieten im Vergleich zu Lösungen von Wettbewerbern mehr als die doppelte Leistung und senken damit Kosten
und Stromverbrauch. Die Serie 7 umfasst sowohl Adapter der Einstiegsklasse als auch besonders leistungsstarke Adapter. Diese sind in Kongurationen
mit 8, 16 oder 24 nativen Ports mit Mini-SAS-HD-Anschlüssen und -Kabeln erhältlich. Mit den Adaptern der Serie 7 bringt Adaptec by PMC einige wichtige
Neuerungen für sehr leistungsintensive Anwendungen und High-Density-Serverumgebungen auf den Markt:

Produktmerkmale der Serie 7:

Der 24 Port RAID-on-Chip von PMC mit 6Gbit/s und die x8-PCIe 3.0-Schnittstelle

1

mit 6Gbit/s-SAS-Ports sorgen für Performance der neuen Generation

bis zu 24 native SAS-/SATA-Ports bei Formfaktor LP/MD2

2

Durchsatz von 6Gbit/s mit SAS-HD-Anschlüssen

3

E/A pro Sekunde-Wert (IOPS) von über 530.000; 6,6GB/s bei sequenziellen

4

Leseoperationen, 5,7 GB/s bei sequenziellen Schreiboperationen

Serie 7Q mit Adaptec maxCache 3.0

Damit das erweiterte Leistungspotenzial des SSD-Caching für noch vielfältigere Anwendungen
genutzt werden kann, unterstützt die Serie 7Q mit maxCache 3.0 auch das Write-Caching.
Durch das Write-Caching in einem redundanten SSD-Cachepool (RAID1, RAID1E oder RAID5)
nutzt maxCache 3.0 die Leistungsfähigkeit und die verbesserten Latenzeigenschaften der
SSD-Technologie für Aufgaben mit sowohl Lese- als auch Schreibvorgängen. Durch zusätzliche
Optimierungen des Learned-Path Algorithmus ermöglicht maxCache 3.0 ein verbessertes
Read-Caching.

2

3

16 SAS-/SATA-Ports mit 6Gbit/s 9,6 GB/s

1

4

Nutzung der vollen Bandbreite von PCIe 3.0

Die PCIe 3.0-Schnittstelle sorgt im Vergleich zu PCIe 2.0 für doppelte Bandbreite zum Host.
Allerdings sind mindestens 16 SAS/SATA-Ports mit 6 Gbit/s erforderlich, damit die Bandbreite
zu den Speichergeräten verdoppelt werden kann. 6 Gbit/s-Lösungen von Wettbewerbern
verfügen lediglich über 8 Ports und können diesen Vorteil somit nicht bieten.

Cache-Absicherung, die auf Flash-Memory-Technologie basiert

Mit den Produkten der Serie 7 führt Adaptec by PMC sein akkufreies Sortiment for t. Die Adapter
der Serie 7 können mit dem ashbasierten Cache-Backup modul AFM-700 (separat erhältlich)
ausgestattet werden. Damit ist eine sofortige Sicherung der im Cache gespeicherten Daten
gewährleistet. Bei den Adaptern der Serie 7Q mit maxCache 3.0 zählt das Modul AFM-700 zum
Lieferumfang.

Erweiterte Datensicherheit und Benutzerfreundlichkeit

Adaptec RAID Code (ARC) ermöglicht maximale Zuverlässigkeit mit branchenführendem
Funktionsumfang. Dazu zählen sämtliche derzeit gängigen RAID-Level sowie spezielle Funktionen
wie etwa Flexible Conguration-Modi für den Adapter, Hybrid-RAID und Optimized Disk Utilization
(ODU), so dass keine freie Speicherkapazität verschwendet wird. Adaptec maxView bietet ein
HTML5 Web-Interface. Auf dieses kann mit herkömmlichen Browsern für Desktop-Computer oder
Mobilgeräte zugegriffen werden; es deckt sämtliche Anforderungen an die Speicherkonguration

und -verwaltung ab.

8-Lane-PCIe 3.0 8 GB/s

www.adaptec.com

Datenblatt | Serie 7 RAID

Adaptec Produktreihe mit 6 Gbit/s und PCIe 3.0

TECHNISCHE DATEN

Vorteile

Wichtige Unterscheidungsmerk

male

Zielgruppe

Wichtige Software-Funktionen — maxCache 3.0 Caching Software (Serie 8Q)

Verwaltungsdienstprogramme Adaptec maxView Storage Manager

Betriebssysteme Microsoft Windows, Red Hat Linux, SUSE Linux, Fedora, Debian Linux, Ubuntu Linux, Sun Solaris, FreeBSD, VMware ESX.

Ideal geeignet für Einstiegsserver mit begrenztem Platz, für leistungsfähige Serverplattformen sowie für leistungsfähige Workstations,
ohne dass dadurch die solide Leistungsfähigkeit mit 6Gbit/s oder die bewährte Zuverlässigkeit von Adaptec beeinträchtigt wird.

— Bis zu 24 native SAS/SATA-Ports

-

— maxCache 3.0 Software (nur Serie 7Q)
— Umfangreiches Sortiment an SAS-HD-Kabeln lieferbar

— Hohe E/A-Rate und großer Bandbreitendurchsatz; Lösungen, die den Stromverbrauch und die Wartungskosten reduzieren;

Low-Prole-Formfaktor.

— Flexible Conguration: HBA-Modus und „Auto Volume“-Modus zur
automatischen Implementierung
— Optimized Disk Utilization (optimierte Festplattenausnutzung)
— Anschlussmöglichkeit von bis zu 256 SATA-/SAS-Laufwerken über SAS
Expander
— Native 4K-Sektor zusätzlich zur 512Byte-Sektor Unterstützung bei entspre­ chenden SAS-/SATA-Laufwerken
— Hybrid RAID 1 und 10
— Schnelle Initialisierung
— Online Capacity Expansion
— Copyback Hot Spare
— Dynamischer Caching-Algorithmus
— Native Command Queuing (NCQ)
— Initialisierung im Hintergrund
— Unterstützung von Hot-Plug-Laufwerken
— RAID-Level-Migration

— Web-basiertes Verwaltungsdienstprogramm mit grascher Benutzeroberäche
— Unterstützte Betriebssysteme: Windows, Linux, Solaris, VMware
— Remote-Konguration, -Überwachung und -Benachrichtigung
— Zentrale Firmware-Updates
— Unterstützung für SMI-S
— SMTP

— Bis zu 24 native SAS/SATA-Ports bei LP-MD2-Formfaktor
— ZMCP der dritten Generation (AFM-700) optional

(78165, 72405, 71685, 71605, 7805)

— Globale, dedizierte, in Pools kongurierte Hot-Spares
— Automatische/manuelle Wiederherstellung von Hot-Spares
— Unterstützung von SES- und SAF-TE-Enclosure Management
— Kongurierbare Stripe-Größe
— S.M.A.R.T.-Unterstützung
— Mehrere Arrays pro Laufwerk
— Dynamische Sektorreparatur
— Stufenweiser Laufwerkstart
— Unterstützung bootfähiger Arrays
— Unterstützung von Bandlaufwerken, Autoloadern
— MSI-X Support für alle Gerätetreiber in allen unterstützten Betriebssy

stemen
— „Secure Boot“ Support für das uEFI Host-BIOS
— Möglichkeit zur Erstellung eines bootfähigen maxView USB-Sticks
(Image-Datei erhältlich als Download auf http://start.adaptec.com)
für Setup und Wartung

ARCCONF

— Befehlszeilenschnittstelle (CLI)
— Unterstützung von SMI-S für VMware

Adaptec BIOS-Kongurationsdienstprogramm (Strg+A)

— Kongurationsdienstprogramm für ältere Systeme
— Flash-fähige BIOS-Unterstützung

Adaptec uEFI BIOS-Kongurationsdienstprogramm

— HII-basiertes Kongurationsdienstprogramm
— Flash-fähige BIOS-Unterstützung

Die neuesten Treiber nden Sie unter start.adaptec.com

Geräteabmessungen 71605Q, 7805Q, 78165, 71605, 7805, 71605E: 64 x 167 mm (H x L) ; 72405, 71685: 107 x 167 mm (H x L)

Betriebstemperatur

Betriebsstrom:

Übereinstimmung mit gesetzli
chen Vorschriften und Normen

Einhaltung verschiedener
Umweltschutzvorschriften

0°C bis 55°C* (mit 200 lfm [linear feet per minute] Luftzirkulation, ohne Flashmodul), 0°C bis 50°C* (mit 200 lfm Luftzirkulation; mit Flashmodul)
Hinweis: Diese Adaptec Karte ist mit einem leistungsfähigen RAID-Prozessor ausgestattet, der für einen zuverlässigen Betrieb eine angemessene Luftzirkulation
erfordert. Installieren Sie diese Karte nur in Server- oder PC-Gehäusen mit der empfohlenen Luftzirkulation (200 lfm [linear feet per minute]).

7805/7805Q: 0,1 A bei 3,3 V= und 1,5 A bei 12 V=; 71605/71605Q: 0,1 A bei 3,3 V= und 1,6 A bei 12 V=; 71605E: 0,1 A bei 3,3 V=
und 1,5 A bei 12,0 V=; 71685/72405: 0,1 A bei 3,3 V= und 1,8 A bei 12,0 V=; 78165: 1,1 A bei 3,3 V= und 1,3 A bei 12 V=, gemessen bei PCIe 3.0-Syste­men mit 6 G-Festplatten

-

CE, FCC, UL, C-tick, VCCI, KCC, CNS

RoHS

MTBF (mittlerer Ausfallabstand) 645.612Stunden bei 40°C
Garantie 3 Jahre

SERIE 7Q SERIE 7

ADAPTEC RAID 71605Q 7805Q

Teilenummer

RAID-Level

Formfaktor

Ports

Anschlüsse

Bus-Schnittstelle

Prozessor

Cache

Cache Protection

SAS-HD-Kabel

2274600-R (Single) 2274300-R (Single) 2280900-R (Single) 2274900-R (Single) 2274700-R (Single) 2274400-R (Single)

0, 1, 1E, 5, 6, 10,
50, 60

MD2- Low Prole
H x L: 64 x 167 mm

16 x intern 8 x intern 8 x intern/16 x extern 24 x intern 16 x intern/8 x extern 16 x intern 8 x intern 16 x intern

4 x SFF-8643 2 x SFF-8643

x8 PCIe 3.0 x8 PCIe 3.0 x8 PCIe 3.0 x8 PCIe 3.0 x8 PCIe 3.0 x8 PCIe 3.0 x8 PCIe 3.0 x8 PCIe 3.0

PMC RoC, 6 Gbit/s PMC RoC, 6 Gbit/s PMC RoC, 6 Gbit/s PMC RoC, 6 Gbit/s PMC RoC, 6 Gbit/s PMC RoC, 6 Gbit/s PMC RoC, 6 Gbit/s PMC RoC, 6 Gbit/s

1.024 MB 1.024 MB 1.024 MB 1.024 MB 1.024 MB 1.024 MB 1.024 MB 256 MB

AFM-700
(im Lieferumfang)

nicht im Lieferumfang nicht im Lieferumfang nicht im Lieferumfang nicht im Liefer umfang nicht im Lieferumfang nicht im Liefer umfang

0, 1, 1E, 5, 6, 10,
50, 60

MD2- Low Prole
H x L: 64 x 167 mm

AFM-700
(im Lieferumfang)

78165 72405 71685 71605 7805 71605E

0, 1, 1E, 5, 6, 10,
50, 60

MD2- Low Prole
H x L: 64 x 167 mm

2 x SFF-8643
4 x SFF-8644

AFM-700 (optional) AFM-700 (optional) AFM-700 (optional) AFM-700 (optional) AFM-700 (optional) Nicht unterstützt

0, 1, 1E, 5, 6, 10,
50, 60

Halbe Länge / Stan­dardhöhe
H x L: 107 x 167 mm

6 x SFF-8643

0, 1, 1E, 5, 6, 10,
50, 60

Halbe Länge / Stan­dardhöhe
H x L: 107 x 167 mm

4 x SFF-8643
2 x SFF-8644

0, 1, 1E, 5, 6, 10,
50, 60

MD2- Low Prole
H x L: 64 x 167 mm

4 x SFF-8643 2 x SFF-8643 4 x SFF-8643

2274100-R (Single)
2274200-R (Kit)

0, 1, 1E, 5, 6, 10,
50, 60

MD2- Low Prole
H x L: 64 x 167 mm

ACI-I-HDmSAS­4SATA-SB-.8M

2274500-R (Single)

0, 1, 1E, 10

MD2- Low Prole
H x L: 64 x 167mm

nicht im Lieferumfang

-
