Page 1

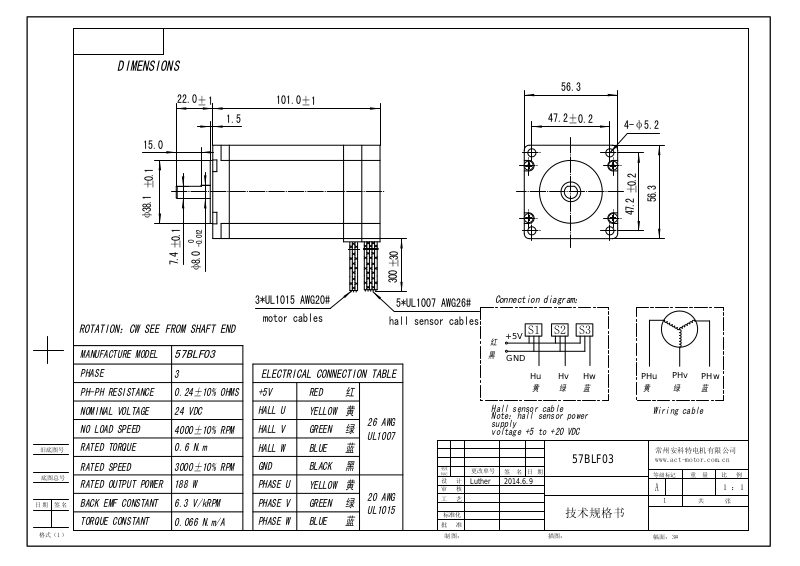

DIMENSIONS
22.0
±1
101.0
56.3
±1
旧底图号
底图总号
日期
格式（1）
15.0
±0.1
φ38.1
7.4
ROTATION：CW SEE FROM SHAFT END
MANUFACTURE MODEL
PHASE
PH-PH RESISTANCE
NOMINAL VOLTAGE
NO LOAD SPEED
RATED TORQUE
RATED SPEED
RATED OUTPUT POWER
BACK EMF CONSTANT
签名
TORQUE CONSTANT
57BLF03
3
0.24±10% OHMS
24 VDC
4000±10% RPM
0.6 N.m
3000±10% RPM
188 W
6.3 V/kRPM
0.066 N.m/A
1.5
47.2
±0.2
4-φ5.2
±0.2
56.3
47.2
0
-0.012
±0.1
φ8.0
±30
300
3*UL1015 AWG20#
motor cables
ELECTRICAL CONNECTION TABLE
+5V
HALL U
HALL V
HALL W
GND
PHASE U
PHASE V
PHASE W
RED 红
YELLOW 黄
GREEN 绿
BLUE 蓝
BLACK 黑
YELLOW 黄
GREEN 绿
BLUE 蓝
26 AWG
UL1007
20 AWG
UL1015
5*UL1007 AWG26#
hall sensor cables
更改
标记
设 计
审 核
工 艺
标准化
批 准
制图：
Connection diagram：
+5V
红
黑
GND
Hu
黄
Hall sensor cable
Note：hall sensor power
supply
voltage +5 to +20 VDC
更改单号
Luther
签 名
2014.6.9
日 期
S3S2S1
Hv
Hw
绿
蓝
57BLF03
技术规格书
描图：
PHu
黄
PHv
绿
Wiring cable
常州安科特电机有限公司
www.act-motor.com.cn
等级标记
重 量
A
1
幅面：3#
共 张
PHw
蓝
比 例
1 ：1
