Page 1

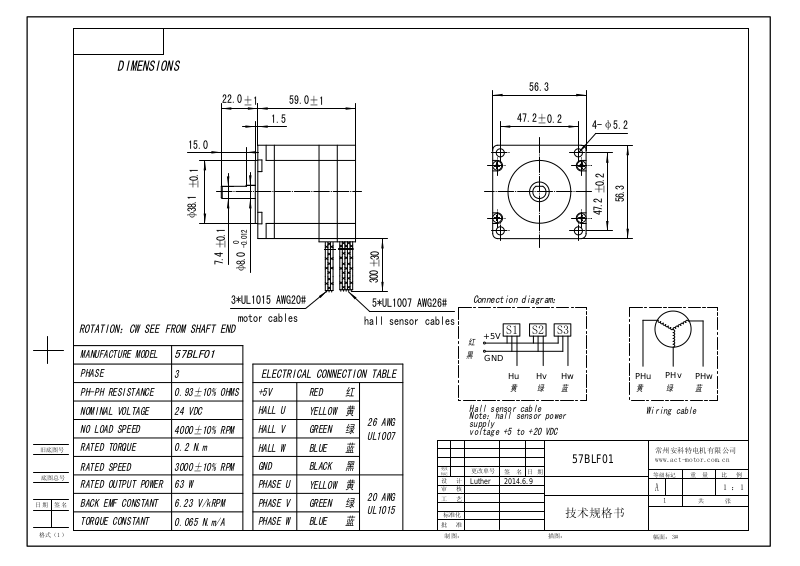

DIMENSIONS
22.0
±1
59.0
56.3
±1
旧底图号
底图总号
日期
格式（1）
ROTATION：CW SEE FROM SHAFT END
MANUFACTURE MODEL
PHASE
PH-PH RESISTANCE
NOMINAL VOLTAGE
NO LOAD SPEED
RATED TORQUE
RATED SPEED
RATED OUTPUT POWER
BACK EMF CONSTANT
签名
TORQUE CONSTANT
57BLF01
3
0.93±10% OHMS
24 VDC
4000±10% RPM
0.2 N.m
3000±10% RPM
63 W
6.23 V/kRPM
0.065 N.m/A
15.0
±0.1
φ38.1
1.5
0
-0.012
±0.1
7.4
φ8.0
3*UL1015 AWG20#
motor cables
ELECTRICAL CONNECTION TABLE
+5V
HALL U
HALL V
HALL W
GND
PHASE U
PHASE V
PHASE W
RED 红
YELLOW 黄
GREEN 绿
BLUE 蓝
BLACK 黑
YELLOW 黄
GREEN 绿
BLUE 蓝
±30
300
5*UL1007 AWG26#
hall sensor cables
黑
26 AWG
UL1007
更改
标记
设 计
审 核
20 AWG
UL1015
工 艺
标准化
批 准
制图：
47.2
±0.2
Connection diagram：
Hv
绿
S3S2S1
Hw
蓝
+5V
红
GND
Hu
黄
Hall sensor cable
Note：hall sensor power
supply
voltage +5 to +20 VDC
更改单号
Luther
签 名
2014.6.9
日 期
描图：
4-φ5.2
±0.2
47.2
57BLF01
技术规格书
56.3
PHu
黄
Wiring cable
PHv
绿
常州安科特电机有限公司
www.act-motor.com.cn
等级标记
A
1
幅面：3#
PHw
蓝
重 量
共 张
比 例
1 ：1
