Page 1

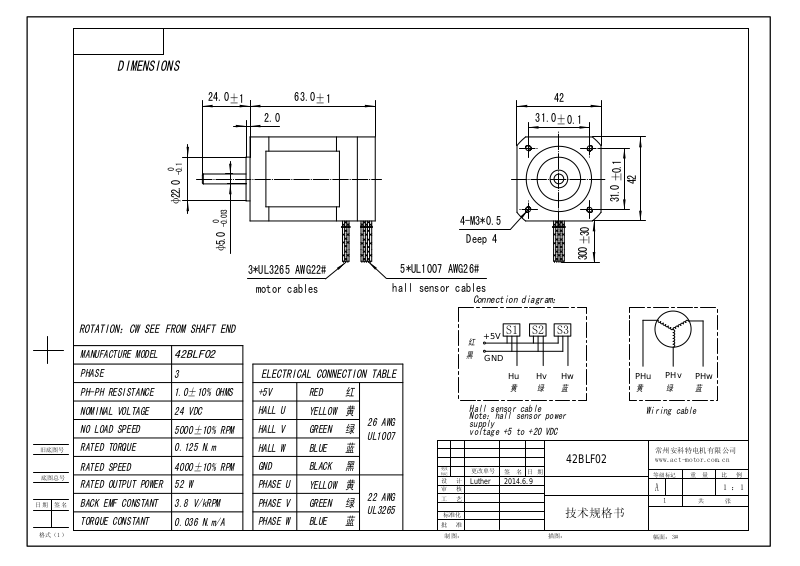

DIMENSIONS
旧底图号
底图总号
日期
格式（1）
0
ROTATION：CW SEE FROM SHAFT END
MANUFACTURE MODEL
PHASE
PH-PH RESISTANCE
NOMINAL VOLTAGE
NO LOAD SPEED
RATED TORQUE
RATED SPEED
RATED OUTPUT POWER
BACK EMF CONSTANT
签名
TORQUE CONSTANT
42BLF02
3
1.0±10% OHMS
24 VDC
5000±10% RPM
0.125 N.m
4000±10% RPM
52 W
3.8 V/kRPM
0.036 N.m/A
24.0
±1
2.0
-0.1
φ22.0
0
-0.013
φ5.0
3*UL3265 AWG22#
motor cables
63.0
±1
4-M3*0.5
Deep 4
5*UL1007 AWG26#
hall sensor cables
31.0
42
±0.1
±0.1
42
31.0
±30
300
Connection diagram：
ELECTRICAL CONNECTION TABLE
+5V
HALL U
HALL V
HALL W
GND
PHASE U
PHASE V
PHASE W
RED 红
YELLOW 黄
GREEN 绿
BLUE 蓝
BLACK 黑
YELLOW 黄
GREEN 绿
BLUE 蓝
26 AWG
UL1007
22 AWG
UL3265
更改
标记
设 计
审 核
工 艺
标准化
批 准
制图：
+5V
红
黑
GND
Hu
黄
Hall sensor cable
Note：hall sensor power
supply
voltage +5 to +20 VDC
更改单号
Luther
签 名
2014.6.9
日 期
Hv
绿
S3S2S1
Hw
蓝
42BLF02
技术规格书
描图：
PHu
黄
PHv
绿
Wiring cable
常州安科特电机有限公司
www.act-motor.com.cn
等级标记
A
1
幅面：3#
PHw
蓝
重 量
共 张
比 例
1 ：1
