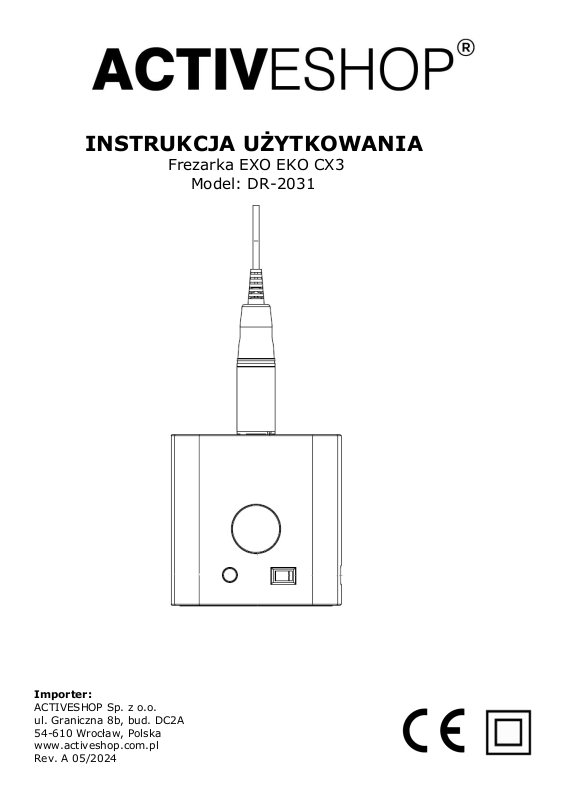

ACTIVESHOP DR-2031 User guide [pl]

INSTRUKCJA UŻYTKOWANIA

Frezarka EXO EKO CX3

Model: DR-2031

Importer:

ACTIVESHOP Sp. z o.o.
ul. Graniczna 8b, bud. DC2A
54-610 Wrocław, Polska
www.activeshop.com.pl
Rev. A 05/2024

Wstęp

• Zainstaluj urządzenie w miejscu pracy, w którym nie będzie zbyt wilgotno lub brudno

• Pamiętaj, aby nigdy nie upuścić frezarki czy głowicy. Może to spowodować nieodwracalne, a

niewidoczne gołym okiem uszkodzenia frezarki

• Nie dopuść, aby ciecz dostała się do środka urządzenia

• Po zmianie frezu, upewnij się czy TWIST-LOCK jest prawidłowo zamknięty

• Nigdy, podczas pracy nie otwieraj TWIST-LOCK-a

• Po zakończonej pracy, po wyczyszczeniu frezu, rekomendujemy, aby frez był zawsze włożony do

rękojeści

• Po zakończonej pracy, zawsze wyciągaj wtyczkę z gniazdka

• Tylko do użytku przez profesjonalistów

Dane techniczne

Baza

Zasilacz

24V/1A

Głowica

Obroty

Maks. 30000 obrotów/min.

Średnica frezów

2,35mm

Moc

30W

Moment obrotowy

4,3 mNm

Uwaga

1. Mechanizm otwierający szczęki, może stawiać większy opór, gdy frez nie znajduje się w uchwycie.

Jest to normalne i wynika z konstrukcji głowicy.

2. Nasze produkty należy użytkować tylko z oryginalnymi akcesoriami i częściami.

3. Podczas podłączania wtyczki nie dotykaj jej metalowych elementów.

4. Zabronione jest używanie oleju do czyszczenia głowicy.

5. Nie można narażać głowicy na uszkodzenia. Konstrukcja urządzenia sprawia, że urządzenie może

ulec uszkodzeniu przy upadku lub uderzeniu. Jeżeli głowica upadnie, upewnij się , że wszystko
funkcjonuje poprawnie przed uruchomieniem urządzenia.

6. Używaj frezów zalecanych przez producenta. Nie używaj zakrzywionych frezów.

7. Używaj wszystkich elementów ostrożnie i delikatnie.

8. Utrzymuj stanowisko pracy i urządzenie w czystości, zwłaszcza głowicę.

9. Korzystaj z urządzenia z zachowaniem środków bezpieczeństwa.

10. W przypadku uszkodzenia głowicy, kabla, wtyczki lub gniazda, należy wymienić uszkodzony element

Włącz/wyłącz

Pokrętło regulacji obrotów

Przełącznik prawe/lewe obroty

Gniazdo głowicy

Gniazdo sterowania
nożnego

Budowa korpusu frezarki

Instalacja i obsługa

- Wtyczka kabla silnika musi być dobrze podłączona do korpusu urządzenia.

- Wtyczka kabla przełącznika sterowania nożnego musi być dobrze podłączona do korpusu
urządzenia.

- Wtyczka urządzenia musy być połączona z gniazdkiem dopiero po upewnieniu się, że wszystkie

przewody zostały zainstalowane poprawnie i bezpiecznie.

przed jego dalszym użyciem.

11. Wyciągając wtyczkę, nie ciągnij za kabel.

12. Nie umieszczaj urządzenia w pobliżu łatwopalnych substancji.

13. Nie pozwalaj dzieciom korzystać z urządzenia.

14. Używaj maski przeciw pyłowej i okularów ochronnych, a także miej na uwadze prawidłową

wentylacje pomieszczenia, w którym pracujesz.

15. W przypadku używania głowicy z wysoką szybkością, sprawdź najpierw działanie i poziom wibracji

przy niższej prędkości.

16. Kiedy nie używasz urządzenia, odłącz je od zasilania.

17. Przed wyłączeniem zasilania, obróć potencjometr przeciwnie do ruchu wskazówek zegara, do pozycji

minimalnej, następnie wyłącz urządzenie przełączając Włącznik Zasilania w pozycji „o”.

18. Nie odłączaj wtyczki zasilającej Bazę w trakcie pracy urządzenia.

Użytkowanie:

1. Podłącz zasilacz do bazy urządzenia i włóż trzy pinową wtyczkę do gniazda głowicy zgodnie z

zaznaczoną strzałką.

2. Włóż odpowiedni frez (grafika oraz opis wymiany frezu poniżej).

3. Włącz urządzenie przełącznikiem na bazie i ustaw pożądaną prędkość roboczą za pomocą pokrętła.

4. Po zakończonym użytkowaniu należy wyłączyć urządzenie.

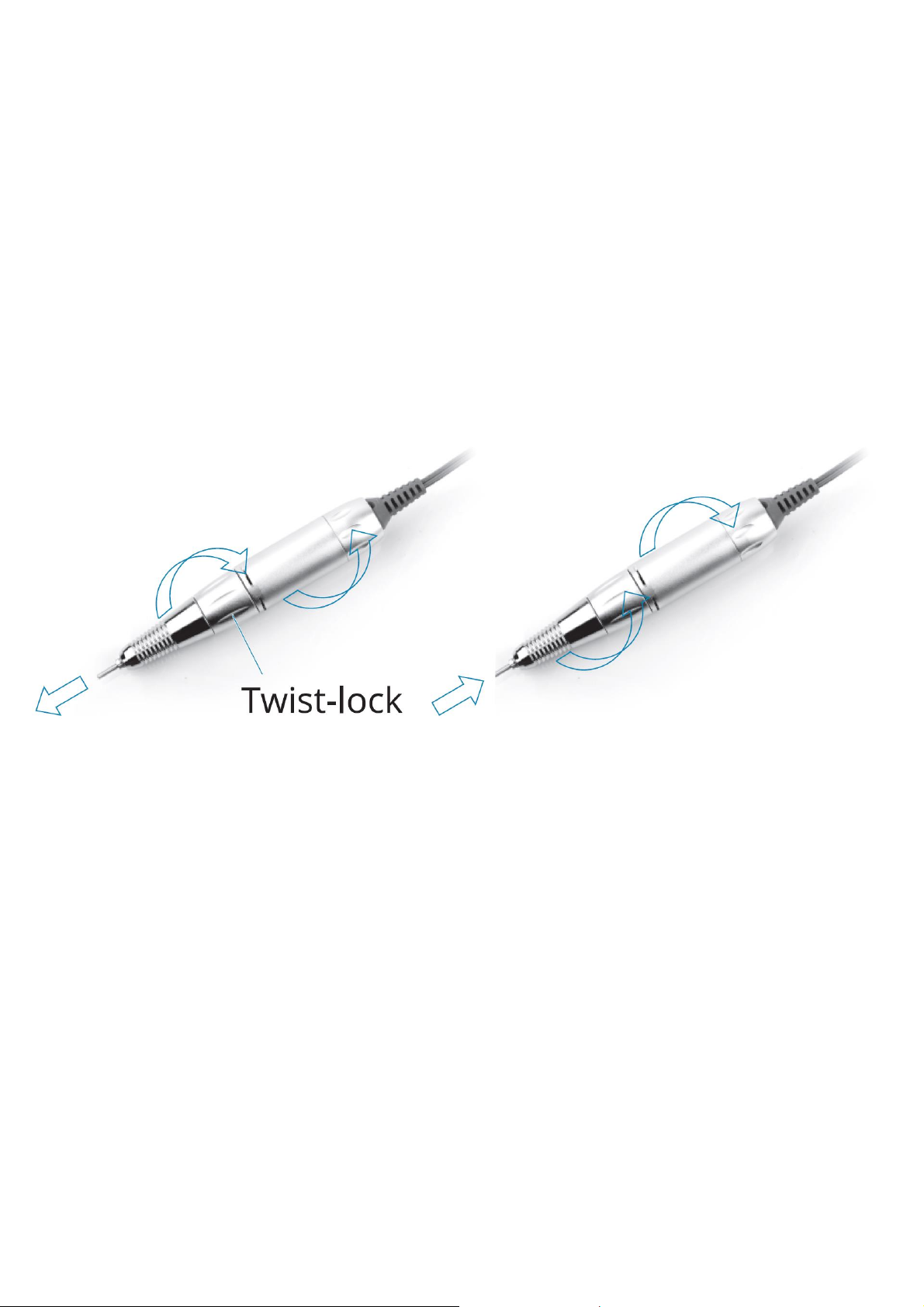

Wkładanie/wyciąganie frezu

1. W celu wyciągnięcia frezu, przekręć zacisk zgodnie z ruchem wskazówek zegara aż usłyszysz

charakterystyczny „klik” i wyciągnij frez.

2. Aby zamocować frez, przekręć zacisk przeciwnie do ruchu wskazówek zegara aż usłyszysz klik

3. Pamiętaj, aby zacisk był czysty zanim zmienisz frez

4. Upewnij się, że frez, który chcesz użyć nie był zgięty, asymetryczny bądź uszkodzony. Zawsze

używaj standardowych frezów.

Dopuszczalna prędkość obrotowa

- Dopuszczalna prędkość obrotowa może nieznacznie się różnić, w zależności od materiałów frezu lub
jego typu.

OSTROŻNOŚĆ

- Używaj tylko zalecanych frezów.

- Zawsze usuwaj brud przed wymianą frezu.

Średnica frezu Obroty max 13mm

- Upewnij się, że nie przekraczasz maksymalnej prędkości obrotowej określonej przez producenta lub
dystrybutora dla używanego frezu.

- Duże frezy, nawet gdy pracują poniżej maksymalnej prędkości znamionowej, mogą zacząć
wibrować. Prędkość należy natychmiast zmniejszyć, aby zapobiec uszkodzeniu frezu, końcówki lub

operatora.

- Zawsze używaj standardowych frezów.

Rozwiązywanie problemów

Problem

Przyczyna

Działanie

Mimo że frezarka jest
włączona, głowica nie

pracuje

Nieprawidłowe podłączenie korpusu
z przewodem głowicy

Podłącz poprawnie
przewód głowicy z
urządzeniem

Uszkodzenie w przewodzie silnika

Wymień przewód

Zużyte szczotki węglowe

Wymień szczotki

Problem z głowicą

Skontaktuj się z

serwisem

Głowica nagle
przestała działać

Jednostka przegrzana lub

przeładowana

Sprawdź punkt 5.
Głowica nie pracuje w

trybie nożnym

Przełącznik nożny nie pracuje

Wciśnij przycisk zmiany

sterowania

Wskazówki, aby maksymalnie wydłużyć żywotność głowicy:

Nie używaj wgiętych lub zniszczonych frezów.
Nadmierne obciążenie spowodowane przez uszkodzone frezy powoduje szybkie zniszczenie łożysk

kulkowych

Myj trzpienie frezów przed użyciem, jeśli tłuszcz lub inne substancje spowodują utknięcie na
wrzecionie przez brudny frez, może to spowodować wibracje, słabą moc wrzeciona lub inne
nieprawidłowości

Zawsze wsuwaj frez do samego końca do zacisku.

ŚRODKI BEZPIECZEŃSTWA

1. Urządzenie jest profesjonalnym sprzętem do stosowania w gabinetach kosmetycznych. Obsługa
urządzenia wyłącznie przez wykwalifikowany personel kosmetyczny pozwala uniknąć niepożądanych
skutków podczas zabiegu.

2. Nie wolno rozmontowywać urządzenia ani podejmować prób stosowania dla innych celów niż wskazane
w niniejszej instrukcji obsługi. Wszelkie prace serwisowe i naprawy musi wykonywać wyłącznie pracownik

autoryzowanego serwisu (firma ACTIVESHOP Sp. z o.o.).

3. Nie wolno instalować ani obsługiwać urządzenia w pobliżu płynów, mokrych miejsc lub mokrymi rękami
– tak, aby żadne płyny nie dostały się do urządzenia.

4. Należy natychmiast wyjąć wtyczkę z gniazdka i skontaktować się z autoryzowanym serwisem
świadczonym przez firmę ACTIVESHOP Sp. z o.o. w następujących przypadkach:
a) płyn dostał się do urządzenia, b) urządzenie wydziela dziwny zapach, dym lub wydaje dziwne dźwięki,
c) przewód zasilający został uszkodzony, d) urządzenie zostało przewrócone lub uszkodzono jego
obudowę.

5. Nie wolno kłaść żadnych przedmiotów na kablach. Nie należy instalować urządzenia w miejscach,
gdzie ktoś może nadepnąć na przewód zasilający.

6. Dla celów bezpieczeństwa należy wyjąć kabel zasilania z gniazdka po każdorazowo po zakończeniu
pracy z urządzeniem.

7. Nie wolno wkładać niczego do otworu w urządzeniu. W przypadku, gdy obcy przedmiot dostanie się
do otworu należy wyjąć przewód z gniazdka i skontaktować się z dystrybutorem lub producentem.

8. Nie wolno umieszczać urządzenia na niestabilnym wózku, półce lub pojeździe. W razie upadku
urządzenie może ulec uszkodzeniu.

9. W celu zagwarantowania ustalonego okresu przydatności urządzenia zaleca się zachować odstęp
jednej minuty przed powtórnym naciśnięciem przycisku zasilania (między włączeniem, a wyłączeniem i

odwrotnie).

10. Zasilanie musi być zgodne ze specyfikacją umieszczoną na tabliczce znamionowej. W przeciwnym
razie istnieje ryzyko niepoprawnego działania urządzenia jego uszkodzenia, a nawet spalenia.

UWAGA:

1. W przypadku uszkodzenia przewodu zasilania lub innych awarii, należy skontaktować się z
autoryzowanym serwisem – pozwoli to uniknąć zagrożenia.

2. Niniejsze urządzenie może być użytkowane przez dzieci w wieku co najmniej 8 lat i przez osoby o
obniżonych możliwości fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu,
jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób,
tak aby związane z tym zagrożenia były zrozumiałe.

3. Urządzenie nie jest przeznaczone do zabawy przez dzieci. Nie wolno pozwalać dzieciom na zabawę z
urządzeniem.

4. Nie pozostawiać urządzenia bez nadzoru, gdy dzieci lub osoby nie posiadające wystarczającej wiedzy
w zakresie używania urządzenia znajdują się w jego pobliżu.

5. Niniejsze urządzenie elektryczne nie jest zabawką. Nieprawidłowe użycie lub kontakt z urządzeniem
elektrycznym może stanowić ryzyko utraty zdrowia lub doprowadzić do śmierci, dlatego też urządzenie
należy używać i przechowywać poza zasięgiem dzieci.

UTYLIZACJA URZĄDZENIA

Zużyte urządzenia elektryczne, oprzyrządowanie i opakowania należy przekazywać do
ośrodków powtórnego przetwarzania surowców zgodnie z zasadami ochrony środowiska
naturalnego. Urządzeń elektrycznych nie należy wrzucać do pojemników z odpadami
domowymi. Należy postępować zgodnie z zasadami dotyczącymi wyrzucania tego typu

sprzętu. W celu ochrony środowiska naturalnego zgodnie z dyrektywą 2012/19/WE
dotyczącej zużytych urządzeń elektrycznych i elektronicznych zużyte urządzenia elektryczne należy
zbierać oddzielnie, a następnie przekazywać do punktów zbiórki zużytego sprzętu elektronicznego i

elektrycznego.

Pod koniec użyteczności, a także stare urządzenia zawierają pełnowartościowe elementy nadające się do
recyklingu, dlatego należy przekazać je do ponownego przetworzenia. Dlatego należy je przekazywać do
odpowiednich punktów zbiórki, jak również można je również przekazywać do Firmy ACTIVESHOP Sp. z

o.o.

PRZECHOWYWANIE I TRANSPORT

Urządzenie powinno być transportowane temperaturze w zakresie od (–) 20 °C do (+) 50 °C wyłącznie
w oryginalnym opakowaniu. Należy przechowywać urządzenie w dobrze wentylowanym pomieszczeniu i
wilgotności względnej nie większej niż 75%. Temperatura eksploatacji od (+) 10 °C do (+) 40 °C.

Podczas procesów magazynowania i transportu, nie można rzucać i upuszczać urządzenia, narażać na
działanie wstrząsów mechanicznych lub czynników atmosferycznych.
