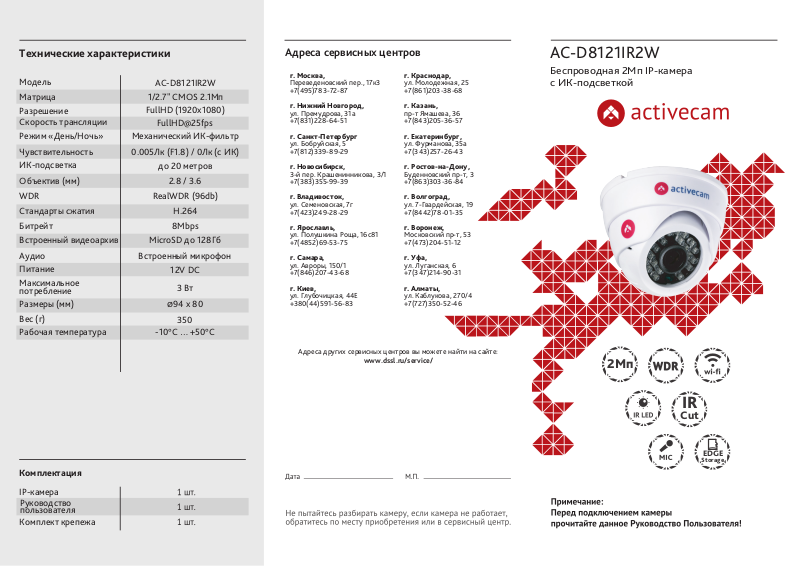

Технические характеристики
Модель
Матрица
Разрешение
Скорость трансляции
Режим «День/Ночь» Механический ИК-фильтр
Чувствительность
ИК-подсветка
Объектив (мм) 2.8 / 3.6
WDR RealWDR (96db)
Стандарты сжатия Н.264
Битрейт 8Mbps
Встроенный видеоархив MicroSD до 128Гб
Аудио Встроенный микрофон
Питание
Максимальное
потребление
Размеры (мм)
Вес (г)
Рабочая температура
AC-D8121IR2W
1/2.7" CMOS 2.1Мп
FullHD (1920x1080)
FullHD@25fps
0.005Лк (F1.8) / 0Лк (с ИК)
до 20 метров
12V DC
3 Вт
Ø94 x 80
350
-10°C … +50°C
Aдреса сервисных центров
г. Москва,
Переведеновский пер., 17к3
+7(495)783-72-87
г. Нижний Новгород,
ул. Премудрова, 31а
+7(831)228-64-51
г. Санкт-Петербург
ул. Бобруйская, 5
+7(812)339-89-29
г. Новосибирск,
3-й пер. Крашенинникова, 3/1
+7(383)355-99-39
г. Владивосток,
ул. Семеновская, 7г
+7(423)249-28-29
г. Ярославль,
ул. Полушкина Роща, 16с81
+7(4852)69-53-75
г. Самара,
ул. Авроры, 150/1
+7(846)207-43-68
г. Киев,
ул. Глубочицкая, 44Е
+380(44)591-56-83
г. Краснодар,
ул. Молодежная, 25
+7(861)203-38-68
г. Казань,
пр-т Ямашева, 36
+7(843)205-36-57
г. Екатеринбург,
ул. Фурманова, 35а
+7(343)257-26-43
г. Ростов-на-Дону,
Буденновский пр-т, 3
+7(863)303-36-84
г. Волгоград,
ул. 7-Гвардейская, 19
+7(8442)78-01-35
г. Воронеж,
Московский пр-т, 53
+7(473)204-51-12
г. Уфа,
ул. Луганская, 6
+7(347)214-90-31
г. Алматы,
ул. Каблукова, 270/4
+7(727)350-52-46
AC-D8121IR2W
Беспроводная 2Мп IP-камера
с ИК-подсветкой
Комплектация
IP-камера
Руководство
пользователя
Комплект крепежа
Aдреса других сервисных центров вы можете найти на сайте:
www.dssl.ru/service/
2Мп
IR
Cut
EDGE
Storage
Page 2
Введение
Быстрый старт
Ручная настройка сетевых параметров
Поздравляем вас с приобретением IP-камеры AC-D8121IR2W.
AC-D8121IR2W - это уличная сетевая видеокамера с фиксированным
объективом и ИК-подсветкой дальностью до 20 метров.
Пожалуйста, перед началом эксплуатации, ознакомьтесь с
руководством на камеру.
Ключевые особенности
• Широкий динамический диапазон (Real WDR 96dB)
• Автоматическое переключение режима «День/Ночь»
• Шумоподваление: 3D-DNR
• Механический ИК-фильтр
• Поддержка двух потоков
• Встроенный видеоархив (Edge Storage) - локальная запись
на карту MicroSD до 128 Гб*
• Встроенный микрофон
• Передача данных - по сети Ethernet и WiFi
* Карта памяти в комплект поставки не входит
Торговая марка ActiveCam принадлежит крупной международной
компании DSSL - производителю систем видеонаблюдения.
Продукция компании DSSL представлена в филиалах и дилерских
центрах на всей территории РФ, странах СНГ и Европы. В каждом
представительстве функционируют поддержка и консультации.
Сегодня ActiveCam - это бренд международного уровня,
включающий в себя видеокамеры и оптику для аналоговых и
цифровых систем видеонаблюдения, созданных на базе
инновационых технологий Active.
В собственной научно-технической лаборатории специалисты
отслеживают, анализируют технологические новинки рынка и
применяют инновационные решения в своих продуктах.
Принципиальной задачей разработчиков является осуществление
совместимости с решающим большинством существующего
оборудования для систем видеонаблюдения.
1. Подключите адаптер питания из комплекта, в течении минуты
камера загрузится.
2. Создайте учетную запись на сайте cloud.trassir.com.
3. Скачайте мобильное приложение TRASSIR для вашего телефона в
GooglePlay или AppStore
4. Запустите приложение и войдите под учетной запись, созданной
ранее.
5. Настройте WiFi на камере
Добавить устройство > Добавить устройство в облако >
ActiveCam > Настройка WiFi в камере.
6. Добавьте камеру, считав QR-код со стикера или,
введя MAC-адрес вручную.
Все. Камера готова к работе.
Размеры
Примечания
Блок питания должен соответствовать требованиям: выходное
напряжение, ток, полярности и рабочая температура. При
использовании камеры в условиях грозы обратите внимание на
наличие громоотвода или отключите разъем питания.
Избегайте использования устройств при слишком высоких или
слишком низких температурах. Не устанавливайте камеру вблизи
радиаторов и обогревателей.
Не направляйте объектив камеры на солнце или яркие объекты. Это
может повредить матрицу.
Настройка WiFi на камере:
Настройте WiFi на камере при помощи мобильного приложения
TRASSIR или в WEB-интерфейсе, предварительно подключившись к
камере по Ethernet.
Подключение по сети Ethernet
Для настройки, камера и ПК должны находится в одной локальной
сети. При этом IP-адрес камеры, компьютера и любых других
устройств в сети не должны совпадать.
По умолчанию, на IP-камере установлены следующие сетевые
настройки:
- IP-адрес: 192.168.1.188;
- Маска подсети: 255.255.0.0;
- Шлюз: 192.168.1.1;
- HTTP-порт: 80;
- имя пользователя: admin;
- пароль: admin.
Пример сетевых настроек ПК для подключения к камере:
- IP-адрес: 192.168.1.10;
- Маска подсети: 255.255.0.0.
Существует три варианта настройки камеры:
1. Сменить IP-адрес камеры вручную.
Для этого запустите браузер, подключитесь к IP-камере и
введите имя пользователя и пароль. Зайдите в соответствующий
пункт меню и смените сетевые настройки IP-камеры.
2. Настроить IP-адрес камеры с помощью утилиты быстрой
конфигурации, которую можно скачать с сайта www.dssl.ru
в разделе Программное обеспечение.
3. Изменить настройки IP-камеры используя профессиональное
ПО TRASSIR.
Срок службы данного изделия составляет 2 года.
Подробную инструкцию по настройке камеры и условиях
предоставления гарантийного сервиса смотрите в руководстве
пользователя, которое можно скачать с сайта www.dssl.ru в разделе
Техническая документация.
Подключите камеру к облачному сервису TRASSIR Cloud и
абсолютно бесплатно просматривайте видео на экране вашего
мобильного телефона.
384.385-22.1.18
